Стропильная система мансардной крыши: устройство, схемы, монтаж

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

• Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
• Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы.

• Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
• Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

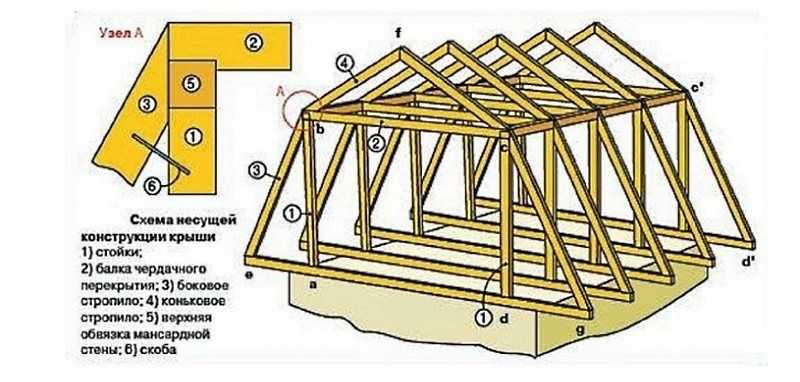

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда — порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

• Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
• По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
• От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
• Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
• Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
• По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
• Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
• На установленные опоры укладываем прогоны — доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
• Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
• Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
• Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
• По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
• Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
• Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
• Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
• Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
• Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
• Сооружаем верхний ярус стропильной системы.
• Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

• По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
• Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
• Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
• Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
• Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
• Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
• Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
• Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
• Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
• Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

• Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
• Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
• Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

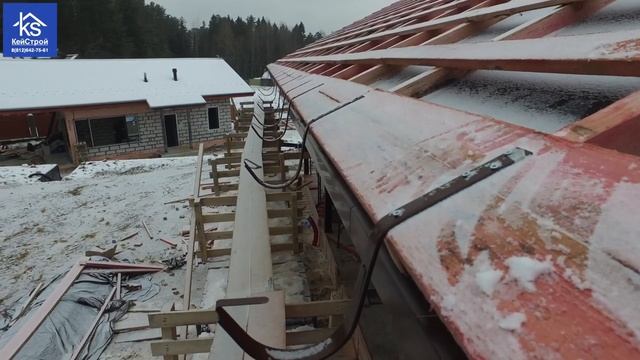

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Будьте в курсе!

Подпишитесь на новостную рассылку

чертежи, схема, устройство стропил ломаной двухскатной крыши мансардного этажа

Содержание:

Особенности мансардных крыш
Простые конструкции мансардной крыши
Стандартная схема
Вариант выноса стропил за линию стены
Устройство модульного варианта мансардной крыши
Дощато-гвоздевая стропильная система двухскатной крыши
Простой вариант разработки чертежей макета стропил

Устройство стропильной системы мансардной крыши является отличным способом организации пространства в доме, позволяет значительно увеличить его полезную площадь. Но многие домовладельцы отказываются от этого, считая задачу чересчур сложной и трудоемкой. В действительности все не совсем так.

Достаточно просто знать основополагающие принципы устройства мансарды, тогда получится без проблем справиться с выполнением задачи.

Особенности мансардных крыш

При упоминании выражения «мансардная крыша» у людей, чаще всего, возникает образ двухскатной пятиугольной конструкции, отличающейся большими размерами, со стенами из кирпича или бетона. В голове проецируется устойчивое мнение, что скаты строения должны быть равновеликими, поэтому расстояние от верхней до нижней части крыши довольно большое.

Получается выпуклый излом, крыши с которыми иногда называют ломанными. Но в действительности наличие стропильной системы двухскатной мансардной крыши не всегда получится определить визуально. Да и необязательно конструкция должна быть пятиугольной. Бывают еще треугольные крыши.

Оба варианта стропильных систем включают в себя 2 яруса. Нижний предназначен для обустройства мансарды. А вот верхний образует крышу сооружения.

Существует два варианта сооружения стропильных каркасов:

1. Наслонный. В нем для начала устанавливается нижний ярус, а затем организуют верхний.
2. Висячий. В таком варианте строится только верхний ярус.

Простые конструкции мансардной крыши

Пятиугольная стропильная система мансардной крыши признана классической. Она включает в себя специальные стойки, выполняющие роль стенок.

Разрез такой конструкции состоит из геометрических фигур: в середине выходит прямоугольник, по обоим его бокам находятся 2 прямоугольных треугольника, развернутых на основания, а сверху — равносторонний треугольник.

Стандартная схема

Стандартная конструкция мансардной крыши формируется из наслонных стропил. Нижняя часть основания сооружения опирается сверху на правый или левый прогон, а снизу держится на мауэрлате. Верхняя часть каркаса делается из висячих стропильных арок. Если планируется пролет шире трех метров, то они дополняются по центру бабкой-подвеской. Запрещается ее соединять с затяжной аркой.

Подпорки стропил нижнего яруса ложатся на перекрытие сквозь лежень. Дополнительную надежность опор можно получить, если установить подкосы под подпорки. Стойки крепятся врубками с лежнем и прогонами. В местах соединения нужно установить металлические уголки, а также зубчатые пластины.

Для бетонных перекрытий для лежня требуется гидроизоляция битумным составом. Возможна укладка лежня на столбики из кирпича либо выравнивающие доски, которые заменят базовое перекрытие.

Если планируется устройство деревянной мансардной крыши, то от лежня можно полностью отказаться. В таком случае стойки врезаются напрямую в балки, что гарантируют надежность конструкции.

Крутая крыша — лучший способ борьбы со снеговыми нагрузками. Снежные массы просто будут скатываться с нее. Но у такой конструкции есть другой недостаток — сильные ветра могут сильно повредить сооружение или полностью сорвать его. Чтобы избежать данного исхода, необходимо качественно выполнить соединение стропил с мауэрлатом. Каждую стропилину необходимо привязывать к стене.

Вариант выноса стропил за линию стены

Довольно часто получается так, что планируемая стропильная система мансарды образует недостаточно широкое внутреннее пространство. Данный способ выполнения работы — вынос стропил за линию стены — позволяет расширить пространство мансарды. В таком случае стропила будут опираться на балки верхнего яруса (в остальных ситуациях они лежат на мауэрлате). В данном варианте можно целиком отказаться от мауэрлата. Но в конструкции в обязательном порядке необходимо устанавливать усиливающие подкосы. Связано это с тем, что под определенной частью сооружения полностью отсутствует опора.

Как уже было упомянуто, от монтажа мауэрлата получится отказаться. Но крайне желательно залить железобетонный пояс. Он будет использоваться для крепления балок к стенам сооружения. Балки фиксируются с поясом при помощи анкеров. В них нужно вставить опорные стойки не больше чем на треть.

Важно: при выносе стропил за пределы стен необходимо организовать карниз. Если дом деревянный, то его ширина должна быть от 50 сантиметров. Для бетонных и каменных построек — от 40 сантиметров.

Этапы сооружения выносной стропильной системы ломаной мансардной крыши:

1. Первый шаг — размещения крайних балок конструкции, они будут определять контуры свесов. Поскольку планируется высокая нагрузка на перекрытие, подходят балки от 150×200 мм. Желательно получить идеальный прямоугольник. Если фигура не выходит, нужно передвигать балки до нужного результата.
2. Теперь нужно натянуть шнурку между установленными балками. По ним получится уложить остальные бруски. Нужно тщательно следить за шагом и высотой. Шаг между ногами должен быть равен расстоянию между деталями. Если крыша утепленная, то лучше всего делать шаг 60 сантиметров. Связано это с тем, что у плиты теплоизоляции такая же ширина. Для шага 60 сантиметров подойдут балки 150×50 мм.
3. От противоположных краев нужно отложить расстояние, равное длине короткого катета прямоугольного треугольника. В полученных местах следуют проделать гнезда с глубиной на треть балки. Они будут использоваться под крайние опоры.
4. Вытеска шипов используется для создания опор. Они должны соответствовать размерам гнезд. Угловые опоры получится сделать из бруса 100×150 мм, из него же выйдет изготовить 2 несущие опоры для фронтона конструкции. Для рядовых стоек подойдет заготовка 50×100 мм. Опорные элементы стоит делать на 10 сантиметров длиннее проектной высоты.
5. Нужно закрепить угловые стойки с помощью временных распорок, соединить их разметочной шнуркой.
6. По линии шнурки получится определить точки выборки гнезд для вставки простых опор в балки.
7. Теперь нужно монтировать рядовые и несущие опоры в середину фронтона.
8. На опоры надо уложить доски 50×150 мм. Они будут выполнять роли прогоны. Для закрепления подойдут уголки. Необязательно вбивать все гвозди в соединительный элемент, хватит двух или трех. В итоге выйдет каркас стен конструкции мансардных крыш стропильной системы.
9. При помощи брусков нужно соединить опоры с прогонами на уголки, находящиеся друг напротив друга. Данные элементы выступают в качестве ригелей, функционирующих на растяжение. Изготовить их получится из первосортного пиломатериала 150×100 мм. Для всех ригелей потребуется временная опора 150×25 мм (ее еще называют дюймовой доской или дюймовкой).
10. Сверху ригели нужно соединить такой же доской. Отступ от краев конструкции должен составлять от 20 до 30 сантиметров. Стоит установить временный настил из нескольких досок, с ним будет проще монтировать верхний ярус сооружения.
11. Теперь нужно сделать заготовку для нижних стропилин из дюймовки. Изделие следует приложить к торцу прогона и балки. Остается только выполнить разметку.
12. С помощью полученного шаблона изготавливаем нижние стропила. Проще всего в первую очередь выпилить верхний паз. А нижний паз получится сформировать по ходу дела. Такой подход позволит получить более качественные и аккуратные стропильные ноги.
13. Торцовые ноги нужно установить, а потом соединить разметочной шнуркой. По линии шнурки просто выполнить монтаж нижних стропил мансардного этажа.
14. Аналогичным способом нужно сделать заготовку для верхних стропил.
15. Для предыдущего шаблона нужно выполнить зеркально отраженный. Если все выполнено удачно, то по обеим заготовкам делаем нужно количество стропил верхнего яруса. Для этого подойдет брус 150×50 мм.
16. Теперь нужно выполнить сборку верхнего яруса конструкции, соединив все заготовленные элементы вместе.
17. Остается только закрепить ригели на бабки нужного размера. Низ закреплять жестко не надо, это требуется только для коньковой зоны.

Когда вышеописанные этапы выполнены, нужно прикрутить стропила к боковым стенам при помощи проволочных связок. Потом идет установка каркаса фронтона с дальнейшей обшивкой. Заключительный этап — монтаж обрешетки. Шаг нужно выбирать на основании характеристик кровельного материала.

Устройство модульного варианта мансардной крыши

Есть вариант чертежа мансардной крыши, включающего в себя модульную конструкцию. Отличие данного способа изготовления сооружения от предыдущего заключается в том, что используются модули-блоки стен, соединяемые перекрытием. А в прошлом способе закреплялись отдельные опоры.

Блочный метод сильно упрощает строительство мансардной крыши, поскольку формирование отдельных элементов выполняется на земле. В таком случае удастся выполнить узловое соединение быстрее и точнее.

Этапы создания блочной мансардной конструкции:

1. Первый шаг — изготовление рамы стенок конструкции. В модульном варианте продольные брусья заменяют прогоны и лежни. Эти детали вместе со стойками нужно разместить на ровной свободной площадке. Теперь выполняется разметка гнезд под опоры. По линиям нужно сделать пропилы, создав тем самым пазы.
2. На стойках нужно вырезать шипы. Их размер такой же, как глубина и диаметр гнезд.
3. Затем нужно прикрепить продольный брус к вертикальным стойкам. В итоге образуется две модульные рамы, которые выступают в качестве стенок мансарды.
4. Рамы нужно транспортировать на крышу и заместить по линии разметки. Для временного закрепления подойдут распорки. А уже затем все соединяется на скобки.
5. На краях балок нужно проделать отверстия стамеской, в которые будут вставлены стропила. Они должны образовывать одну линию. Лучше всего выполнить разметку бензопилой (слабая линия), а потом уже их разработать при помощи стамески.
6. Сборка верхнего яруса конструкции производится на земле, для начала необходимо проверить соответствие каркаса заготовкам. Более точную подгонку удастся совершить, если прибить к торцу крыши сооружения доску. Причем один ее край должен быть в месте центральной стропильной системы для двухскатной мансарды. Основание верхнего треугольника конструкции в данном случае является растяжкой. Его длину можно определить, если замерить расстояние между внешними вертикальными плоскостями рам.
7. Затем идет соединение верхних стропильных ферм. Конструкцию рекомендуется укрепить дополнительным ригелем, а также установить деревянную накладку на коньковый узел мансардной кровли (прочитайте также: «Какая конструкция мансарды лучше — виды и особенности мансардных крыш»).
8. Еще на земле нужно выполнить заготовки стропильных ног и приложить к раме. Затем их нужно прихватить струбциной и выполнить разрез. Резать нужно только верхний скос. При этом нужно помнить, что он ляжет на стойку стенки и на растяжку верхних ферм.
9. Нижнюю стропилину временно фиксируем на торце. Затем нужно выполнить разметку шипов под гнезда балки в ее нижней пятке. По линии разметки выполняем разрез.
10. Транспортируем наверх мансардную ферму верхнего яруса вместе с нижними стропилами. Вначале выполняется монтаж фермы на верхнюю обвязку стен. Для их крепления используются скобы. А затем уже идет монтаж стропильной системы мансардного этажа нижнего яруса. Они фиксируются на балки перекрытия тоже с помощью скоб.

Дальнейшие этапы постройки модульной крыши делаются по стандартным принципам. Подробнее обо всем можно узнать, если изучить чертежи мансардного сооружения. Выполнение соединения врубкой вполдерева позволяет усилить каркас, сделав его более прочным и жестким. Для такого сооружения не потребуются дополнительные подкосы, что облегчает процедуру монтажа.

Основной недостаток — громоздкость конструкции. Модули сооружения довольно тяжелые, их трудно перемещать на крышу. Для выполнения задачи потребуется специальная техника либо не менее четырех человек. Читайте также: «Варианты конструкции мансардной крыш – устройство своими руками».

Стоит помнить, что перед началом работы нужно составить чертеж стропильной системы мансардной крыши. В таком случае получится избежать множества проблем при изготовлении конструкции.

Дощато-гвоздевая стропильная система двухскатной крыши

Неразумно возводить громоздкую мансарду над маленьким домом. Но есть отличный вариант рационального использования пространства на небольшом участке. Можно реализовать легкую дощато-гвоздевую наслонную конструкцию. Это довольно экономичный вариант, поскольку в нем не задействован цельный брус.

Опорные элементы формируются из двух досок, соединенных дистанционными отрезками бруска. Конструкция получается со свободными нишами, поэтому она довольно легкая. Ветровые схватки позволяют укрепить сооружение и придать пространственной жесткости, они соединяют опоры со стропилами. Обрешетка послужит дополнительным усилением конструкции, сделав его более надежным.

Простой вариант разработки чертежей макета стропил

Наличие макета — один из факторов успешного выполнения работы. Стоит понимать, что не получится взять типовой проект и использовать его для Вашего дома. При отсутствии документов рекомендуется самостоятельно составить технический набросок крыши, в нем нужно учесть в том числе и высоту потолков в стропилах мансарды.

Рекомендации по разработке макета:

• Необходимо соблюдать пропорции, несоразмерно большая мансарда сделает дом внешне непривлекательным, по форме похожим на гриб.
• Нельзя забывать, что нижний ярус мансардной конструкции строится на наслонных стропильных ногах, которые визуально занижают свес, при этом перекрывая верх некоторые окна. Иллюзию можно частично устранить, если делать конструкцию по схеме мансардной крыши с выносными стропилами.
• Высота нижнего яруса мансардной конструкции не должна быть слишком маленькой. Ведь по ней планируется свободное перемещения людей. Поэтому нужно верно выбирать высоту мансардных стенок.

Лучший способ определения пропорций — шаблонно-макетный вариант. На ровной свободной площадке нужно разложить доски таким образом, чтобы они по контуру повторяли чертеж ломаной мансардной крыши. Затем остается только менять углы, двигать отдельные элементы, пока не выйдет оптимальная конфигурация. Теперь надо только скрепить конструкцию гвоздями и совершить все замеры. Их получится использовать при изготовлении заготовок и шаблонов.

Ферма крыши Терминология

Как работает ферма

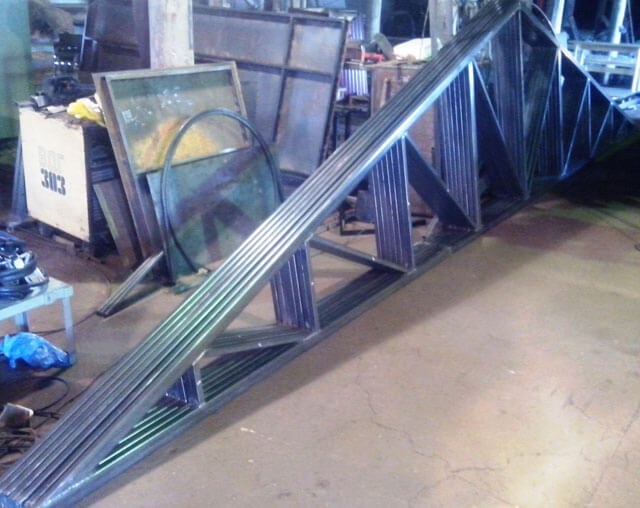

Ферма — это рама, которая поддерживает нагрузки, эффективно передавая свои силы на концевые опоры. В то время как стержневой каркас может использовать более крупные элементы 2×8, 2×10 и т. Д. (Что дорого) и может потребовать либо дополнительных балок, либо внутренних несущих стен, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые каркасные системы

Ферменные каркасные системы обеспечивают невероятную гибкость во внешнем виде кровельной системы. Иллюстрации ниже предназначены для того, чтобы помочь вам визуализировать типичные системы каркасных ферм.

Двускатная

Двускатная крыша представляет собой самую простую кровельную систему. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые встречаются посередине. Фронтонная ферма обычно снабжена вертикальными перемычками, расположенными на расстоянии 2 футов от центра для облегчения обшивки.

Опущенный фронтон

Если карниз крыши выходит за торцевую стену фронтона более чем на 1 фут, то обычно используется опускающийся фронтон для поддержки обшивки крыши. Верхний пояс фронтона опущен, так что строитель может провести ряд смотровых площадок (или лестниц) от фасции обратно к первой общей ферме.

Переходной фронтон

Переходный фронтон возникает, когда фермы меньшего пролета ведут к параллельным фермам большего пролета. Меньший фронтон будет иметь вертикальные стенки, расположенные на расстоянии 2 футов от центра по всей длине фермы. В то время как фермы с большим пролетом будут иметь вертикальные стенки, расположенные только на 2 фута в центре для той области, которая не покрыта фермой меньшего размера.

Вальмовый набор/конец

Голландский вальмовый элемент

Бостонский/Тюдорский вальмовый элемент

Набор Valley

Набор Valley (красный) представляет собой группу ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. . В этом примере без ендов у нас было бы пустое отверстие в крыше за балкой.

Контейнерные фермы

Если кровельные фермы слишком высоки для производства и/или доставки, мы «закроем» фермы и предоставим контрейлерные фермы. Контейнеры слева показаны над крышей, чтобы можно было увидеть прогоны и систему связей.

Выступы

Верхний пояс, выходящий за нижний пояс и опору, называется выступом. Срез обычно используется на свесе, но он может выглядеть как на изображении справа.

Подшипники

Подшипники

Раздавливание пятки. Иногда сил, передаваемых через древесину на несущую стену, достаточно, чтобы со временем древесина разрушилась, если только не используется подшипник. В инженерном паспорте фермы со штампованной печатью будет указано, требуются ли для конкретной фермы опорные блоки. Если это так, в сертификате будут указаны размер и длина пиломатериала, положение блока и схема забивания гвоздей.

Общие условия для подшипников нижнего пояса

На рисунках ниже показаны два типичных состояния подшипника нижнего пояса. Тот, что слева, показывает ферму в подвеске. Правый конец изображения справа показывает ферму, прибитую к балке или ригелю.

Общие условия опоры верхнего пояса

Фермы могут быть спроектированы таким образом, чтобы опора располагалась прямо под верхним поясом. Иногда подшипник находится между верхним и нижним поясом фермы, и будет использоваться подшипник средней высоты (вертикальный 2×6, показанный на изображении ниже). Если подшипник находится ниже нижнего пояса фермы, вертикальный конец фермы может проходить вниз, чтобы сидеть на подшипнике.

Типичные формы ферм

Внешний профиль фермы может принимать практически любую форму, которую вы можете себе представить. Некоторые из наиболее распространенных профилей показаны ниже.

Изображения на этой странице предоставлены компанией Alpine Engineered Products.

Все, что вам нужно знать

Источник изображения Стропильные фермы Rafferty

Кровельные фермы обогнали стропила как самый популярный способ создания каркаса крыши. И есть веская причина, почему фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы подробно расскажем, что такое фермы крыши, и объясним некоторые из наиболее распространенных типов, используемых, чтобы помочь вам понять, какие фермы крыши вы можете использовать для своего проекта строительства крыши.

На этой странице:

• Что такое ферма?
• Преимущества
• Типы
  • Ферма King Post
  • Ферма Queen Post
  • Ферма Финк
  • Чердачная ферма
  • Ножничная ферма
  • Фронтонная ферма
• Фермы удобны и надежны

Что такое ферма крыши?

По сути, стропильные фермы создают каркас крыши. Они определяют форму крыши и потолка, обеспечивая поддержку крыши. Фермы предварительно проектируются на заводе с использованием легких материалов, таких как 2×4, и отправляются на строительную площадку. Фермы состоят из трех основных частей:

Верхние пояса

Нижние пояса (также известные как двутавровые или потолочные балки)

Ремни/стойки

Фермы используются в качестве альтернативы стропилам или деревянному каркасу. Стропила обычно изготавливаются из более крупных кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы изготовить их по индивидуальному заказу и установить их непосредственно на рабочем месте.

Это делает стропила более дорогими, чем фермы.

Каковы преимущества кровельных ферм?

Кровельные фермы в последние годы стали более популярными, чем стропила, по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле, чем стропила .

В них используются более легкие материалы, и их можно производить и закупать в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Вы можете рассчитывать потратить от 50 до 450 долларов за ферму.

Еще одно большое преимущество стропильных систем заключается в том, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены. С небольшим количеством внутренних несущих стен или без них застройщики домов могут легко создавать чрезвычайно популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтных работах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной крыши до секций вальмовой крыши — есть ферма, которая удовлетворит ваши потребности.

Получите бесплатную оценку от проверенных кровельных компаний рядом со мной

Типы кровельных ферм

Опять же, существует множество ферм, доступных для завершения вашего строительного проекта. Мы составили список некоторых из наиболее часто используемых стропильных ферм для строительства дома.

Ферма с центральной стойкой

Фермы с центральной стойкой — это самая простая кровельная ферма.

Общее использование : Пристройки к домам, строительство гаражей, проекты с короткими пролетами

Пролет : от 5 до 8 метров

Фермы центральной стойки являются самым основным типом ферм. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая королевской стойкой, и два лямочных пояса.

Поскольку фермы шкворня изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы шкворня не могут охватывать большие расстояния, поэтому они лучше подходят для проектов меньшего масштаба.

Ферма Королевской Стойки

Фермы Королевской Стойки хорошо подходят для крупных жилых проектов.

Обычное использование : Строительство жилых домов, пристройки к дому

Пролет : от 8 до 12 метров

Фермы шкворня похожи на фермы шкворня тем, что имеют простую, но прочную конструкцию. Вместо одной центральной стойки в центре ферма этого типа будет иметь две основные стойки, соединенные натяжной балкой.

Дополнительные стойки в ферме с центральной стойкой делают ее немного дороже, чем ферма с центральной стойкой.

Благодаря двум вертикальным вертикальным стойкам фермы длинных стоек охватывают большие пролеты, чем фермы центральной стойки, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink наиболее часто используются в жилых проектах.

Общее использование: Строительство жилых домов

Пролет : До 14 метров

Фермы Fink наиболее часто используются при строительстве крыш жилых домов. Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо.

Они также считаются одними из самых экономичных кровельных ферм, особенно потому, что они могут охватывать большие расстояния.

Чердачная ферма

Чердачные фермы обеспечивают место для хранения, а иногда даже добавляют жилое пространство.

Общее использование : Проекты по строительству жилых домов, требующие чердака или дополнительного жилого пространства на чердаке

Пролет : До 25 метров

Недостатком многих ферм является то, что лямки часто ограничивают чердачное пространство. Это может стать препятствием для домовладельцев, которые ищут дополнительное место для хранения или жилое пространство. К счастью, есть чердачные фермы, которые позволяют использовать чердачное пространство.

Чердачные фермы похожи на фермы с матричными стойками, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить чердачное пространство. Чем шире конструкция здания, тем больше будет чердачное пространство. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы могут создавать сводчатые потолки собора.

Общее использование : Проекты строительства жилых домов, требующие сводчатых потолков

Пролет : До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм наклонены, создавая драматический потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования готовых деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные фермы в одной части дома и использовать другие типы ферм в других частях дома, где сводчатые потолки вам не нужны. Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы стоят дороже, чем фермы других типов, иногда до 30% дороже, чем стандартные типы ферм.

Фронтонная ферма

Фронтонные фермы служат «подставками» для вашей крыши.

Обычное использование : Конструкция двускатной крыши жилых домов

Пролет : Варьируется в зависимости от конструкции крыши

Фронтонные фермы обычно используются в сочетании с другими типами ферм.
