Стропильная система двухскатной мансардной крыши: Стропильная система мансардной крыши: конструкция, чертеж, установка

Стропильная система мансардной крыши: конструкция, чертеж, установка

Стропила несут основную нагрузку крыши. Именно они служат «костяком» всей конструкции. Поэтому к созданию каркаса нужно подойти со всей ответственностью. А какие особенности имеет стропильная система мансардной крыши? Что требуется учитывать при ее проектировании и возведении? Все эти вопросы и будут рассмотрены в данной статье.

Виды стропильных систем

Если вы решили построить сами дом с мансардной крышей, то первым делом стоит выбрать ее вид. Такая конструкция может быть односкатной, двухскатной, вальмовой и так далее. У каждой разновидности строения крыши есть свои плюсы и минусы. Например, конструкция с 1-м скатом считается самой дешевой. Вальмовая крыша обладает эстетичным внешним видом.

Наибольшей популярность пользуется двухскатный вариант. Такая крыша более проста в исполнении, по сравнению с вальмовой или четырехскатной стропильной конструкцией, и при этом оставляет достаточно много свободного пространства, особенно если выбирается ломаная разновидность. Мансарда дома получается достаточно просторной и только способствует улучшению внешнего вида. К тому же конструкция получается надежной и долговечной.

Если вы выбрали двухскатный вариант мансардной крыши, то стоит определиться с типом стропильной системы. Тут специалисты предлагают 2 основных варианта, а именно:

1. Наслонная. Такая разновидность стропильной системы двухскатной мансардной крыши возводится в том случае, если дом имеет дополнительную несущую стену по центральной оси. Вся конструкция упирается на мауэрлат и коньковый прогон. Последний при помощи стоек переносит нагрузку на осевую несущую стену. Подобная стропильная система мансарды испытывает нагрузку только на изгиб. В связи с этим она менее массивная и требует меньшего количества материала.
2. Висячая стропильная система мансардной крыши применяется в том случае, если дом не имеет осевой несущей стены. Такая конструкция стропильной системы опирается только на мауэрлат и создает только распорную нагрузку. Чтобы ее компенсировать используется затяжка. Последняя может быть расположена как в нижней части стропильного треугольника (каждой пары стропил), так и в верхней его части. Последний вариант при желании иметь мансарду в доме практически не используется, так как в этом случае свободного пространства будет слишком мало.

Некоторые специалисты выделяют и комбинированный вариант стропильной системы мансардной крыши. Такая конструкция может быть использована в том случае, если в доме вместо несущей стены имеются опорные колонны. В этом случае часть стропил можно монтировать с применением наслонной технологии, а другую часть как висячие.

Основные элементы

Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:

• Мауэрлат — элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома. При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно;
• стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски. Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши;
• стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил;
• затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.

Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.

Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.

Делаем расчет

Устройство стропильной системы мансардной крыши в случае применения ломаной двухскатной конструкции не столь сложно. Но все-таки и тут необходимо сделать некоторые предварительные расчеты. В первую очередь нужно узнать некоторые важные параметры. Специалисты выделяют следующие:

• какие нагрузки будет испытывать крыша;
• высота жилого помещения на мансарде;
• желаемая ширина будущей комнаты.

Первый параметр самый важный. От него будет зависеть сечение большинства элементов стропильной системы мансарды. Нагрузки бывают двух типов – это переменные и постоянные. Первые зависят от уровня осадков в зимний период и ветра в вашем регионе. Чем эти нагрузки больше, тем толще нужно делать стропила на мансардной крыше. Узнать уровень осадков и ветровую нагрузку можно при помощи специальных карт или уточнить эти сведения в градостроительном отделе администрации вашего поселка или города.

Также, чтобы высчитать параметры стропил мансарды необходимо учитывать и постоянные нагрузки. Сюда включают вес самой системы, кровельного «пирога» и различного оборудования, установленного на крыше в будущем.

Желаемая высота и ширина помещения на мансардной крыше повлияет на устройство всей стропильной системы. Как уже говорилось, самый оптимальный вариант считается ломаная конструкция. В этом случае точка изгиба кровли будет совпадать с высотой и шириной комнаты. Также от этих параметров будет зависеть угол наклона нижних и коньковых стропил. Но тут нужно учитывать одну особенность. Дело в том, что чем круче будет скат крыши, тем меньше на нем будет задерживаться снега. Но в этом случае увеличится нагрузка на стропильную систему мансарды от ветра. Поэтому нужно искать «золотую середину».

Зная все нужные параметры можно составить чертеж всей системы. Такая схема поможет не только правильно рассчитать сечение стропил и других элементов, но и станет помощником при монтаже. Лучше доверить эту работу профессионалу, так у вас будет меньше шансов сделать ошибку.

Важно при планировании грамотно рассчитать расстояние между стропилами мансардной крыши. Как правило, этот параметр делается не более одного метра. Но в некоторых случаях расстояние между парами стропил может быть и больше. Тут следует учитывать следующие параметры:

1. Сечение и длина самих стропил. Чем они «толще» и короче, тем расстояние между ними может быть увеличено и доходить до полутора метров.
2. Какие нагрузки будет испытывать мансардная крыша. Если снега выпадает мало, а в качестве кровельного материала применяется металлочерепица или профнастил, то стропила можно делать тоньше, а расстояние между ними больше. Если используется шифер или керамическая черепица, то и система должна быть более прочной.

Лучше всего не делать большие расстояния между стропилами. Так ваша мансардная крыша будет более надежной. А значит, и весь дом простоит намного дольше.

Чтобы стропильная система мансардной крыши выдерживала все нагрузки, лучше доверить расчеты профессионалам. Есть и другой способ. В интернете существуют специализированные сайты с калькулятором. Введя все требуемые параметры, вы сможете узнать, какого сечение стропила вам понадобится, расстояние между ними, места крепления и все остальные сведения. Кроме того, с помощью такого калькулятора можно рассчитать количество материала. Так вы сможете более основательней подготовится к монтажу стропильной системы мансардной крыши.

Рекомендации по монтажу

Когда схема стропильной системы мансардной крыши составлена, можно приступать уже к самому монтажу. Сами работы выполняются в следующей последовательности (на примере ломаной конструкции мансардной крыши):

1. Первым делом необходимо установить мауэрлат. Его крепят к заранее вмонтированным в стены дома анкерам. Мауэрлат крепится по всему периметру здания. При монтаже нужно соблюдать строгую горизонтальность. Также на этом этапе, на мауэрлате отмечают места установки стропильных пар, на заранее рассчитанном расстоянии.
2. Далее на балках перекрытия отмечаем место, над которым будет расположен конек. По обе стороны от него отмечаем одинаковое расстояние, равное ширине будущей комнаты на мансарде. Здесь устанавливаем стойки и соединяем их затяжками и прогоном. Расстояние нужно вымерять точно, в противном случае установить правильно стропильные пары будет затруднительно. В результате таких действия у вас должно получиться устройство в виде буквы «П».
3. Следующий этап – это установка нижних стропил на мансардной крыше. Их верхний конец крепится к прогону. Нижняя часть стропил монтируется на мауэрлат, для этого нужно заранее выпилить паз. Для большей надежности можно дополнительно установить подкосы. Они предотвратят прогиб стропильных ног.
4. Далее переходят к монтажу верхней части стропильной системы ломаной мансардной крыши. Здесь каждая пара будет устанавливаться на таком же расстоянии что и нижняя. Стропила сверху крепятся друг к другу. Нижний их край монтируется на прогоны.

В заключении необходимо смонтировать обрешетку. Это последняя составляющая стропильной системы мансардной крыши. Если вы будете использовать мягкий кровельный материал, то обрешетка делается сплошная. Для металлочерепицы или профлиста можно использовать доски, прибитые с шагом в 20-30 сантиметров. После этого можно укладывать гидроизоляцию и утеплитель. Без последнего обойтись будет невозможно, читайте подробнее, какой утеплитель выбрать для мансардной крыши. Если крышу мансардного этажа не утеплить, то проживать там можно будет только в теплый период года.

Чтобы стропильная система мансардной крыши служила долго, каждое соединение необходимо дополнительно укреплять металлическими уголками. Также нельзя забывать обрабатывать каждый деревянный элемент специальными пропитками. В этом случае стропильной системе мансардной крыши не будет страшна плесень, насекомые, влага и огонь.

чертежи, схема, устройство стропил ломаной двухскатной крыши мансардного этажа

Содержание:

Особенности мансардных крыш
Простые конструкции мансардной крыши
Стандартная схема
Вариант выноса стропил за линию стены
Устройство модульного варианта мансардной крыши
Дощато-гвоздевая стропильная система двухскатной крыши
Простой вариант разработки чертежей макета стропил

Устройство стропильной системы мансардной крыши является отличным способом организации пространства в доме, позволяет значительно увеличить его полезную площадь. Но многие домовладельцы отказываются от этого, считая задачу чересчур сложной и трудоемкой. В действительности все не совсем так.

Достаточно просто знать основополагающие принципы устройства мансарды, тогда получится без проблем справиться с выполнением задачи.

Особенности мансардных крыш

Получается выпуклый излом, крыши с которыми иногда называют ломаными. Но в действительности наличие стропильной системы двухскатной мансардной крыши не всегда получится определить визуально. Да и необязательно конструкция должна быть пятиугольной. Бывают еще треугольные крыши.

Оба варианта стропильных систем включают в себя 2 яруса.

Существует два варианта сооружения стропильных каркасов:

1. Наслонный. В нем для начала устанавливается нижний ярус, а затем организуют верхний.
2. Висячий. В таком варианте строится только верхний ярус.

Простые конструкции мансардной крыши

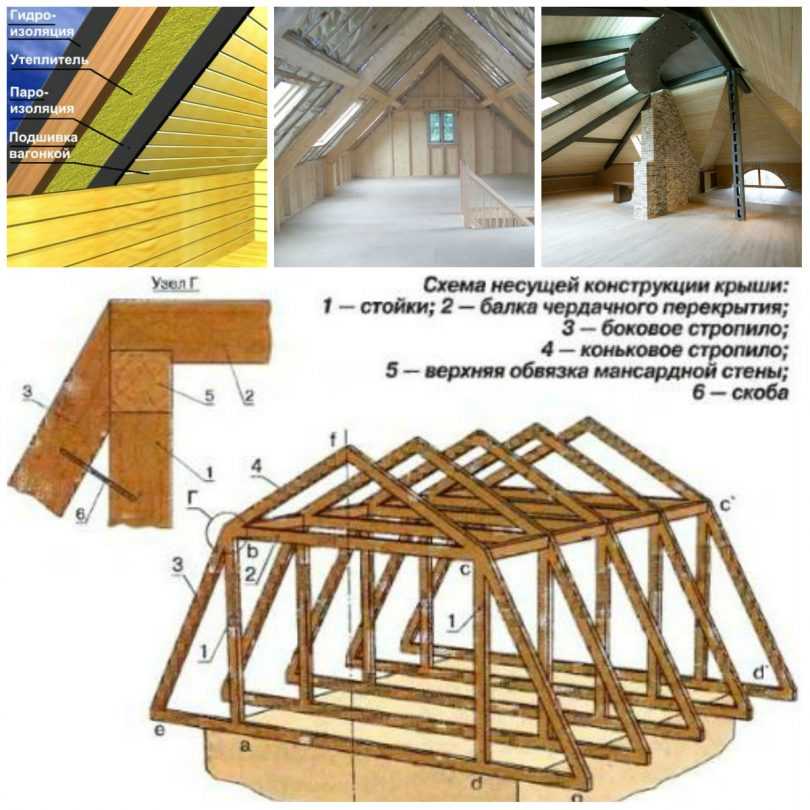

Пятиугольная стропильная система мансардной крыши признана классической. Она включает в себя специальные стойки, выполняющие роль стенок.

Разрез такой конструкции состоит из геометрических фигур: в середине выходит прямоугольник, по обоим его бокам находятся 2 прямоугольных треугольника, развернутых на основания, а сверху — равносторонний треугольник.

Стандартная схема

Стандартная конструкция мансардной крыши формируется из наслонных стропил. Нижняя часть основания сооружения опирается сверху на правый или левый прогон, а снизу держится на мауэрлате. Верхняя часть каркаса делается из висячих стропильных арок. Если планируется пролет шире трех метров, то они дополняются по центру бабкой-подвеской. Запрещается ее соединять с затяжной аркой.

Подпорки стропил нижнего яруса ложатся на перекрытие сквозь лежень. Дополнительную надежность опор можно получить, если установить подкосы под подпорки. Стойки крепятся врубками с лежнем и прогонами. В местах соединения нужно установить металлические уголки, а также зубчатые пластины.

Для бетонных перекрытий для лежня требуется гидроизоляция битумным составом. Возможна укладка лежня на столбики из кирпича либо выравнивающие доски, которые заменят базовое перекрытие.

Если планируется устройство деревянной мансардной крыши, то от лежня можно полностью отказаться. В таком случае стойки врезаются напрямую в балки, что гарантируют надежность конструкции.

Крутая крыша — лучший способ борьбы со снеговыми нагрузками. Снежные массы просто будут скатываться с нее. Но у такой конструкции есть другой недостаток — сильные ветра могут сильно повредить сооружение или полностью сорвать его. Чтобы избежать данного исхода, необходимо качественно выполнить соединение стропил с мауэрлатом. Каждую стропилину необходимо привязывать к стене.

Вариант выноса стропил за линию стены

Довольно часто получается так, что планируемая стропильная система мансарды образует недостаточно широкое внутреннее пространство. Данный способ выполнения работы — вынос стропил за линию стены — позволяет расширить пространство мансарды. В таком случае стропила будут опираться на балки верхнего яруса (в остальных ситуациях они лежат на мауэрлате). В данном варианте можно целиком отказаться от мауэрлата. Но в конструкции в обязательном порядке необходимо устанавливать усиливающие подкосы. Связано это с тем, что под определенной частью сооружения полностью отсутствует опора.

Как уже было упомянуто, от монтажа мауэрлата получится отказаться. Но крайне желательно залить железобетонный пояс. Он будет использоваться для крепления балок к стенам сооружения. Балки фиксируются с поясом при помощи анкеров. В них нужно вставить опорные стойки не больше чем на треть.

Важно: при выносе стропил за пределы стен необходимо организовать карниз. Если дом деревянный, то его ширина должна быть от 50 сантиметров. Для бетонных и каменных построек — от 40 сантиметров.

Этапы сооружения выносной стропильной системы ломаной мансардной крыши:

1. Первый шаг — размещения крайних балок конструкции, они будут определять контуры свесов. Поскольку планируется высокая нагрузка на перекрытие, подходят балки от 150×200 мм. Желательно получить идеальный прямоугольник. Если фигура не выходит, нужно передвигать балки до нужного результата.
2. Теперь нужно натянуть шнурку между установленными балками. По ним получится уложить остальные бруски. Нужно тщательно следить за шагом и высотой. Шаг между ногами должен быть равен расстоянию между деталями. Если крыша утепленная, то лучше всего делать шаг 60 сантиметров. Связано это с тем, что у плиты теплоизоляции такая же ширина. Для шага 60 сантиметров подойдут балки 150×50 мм.
3. От противоположных краев нужно отложить расстояние, равное длине короткого катета прямоугольного треугольника. В полученных местах следуют проделать гнезда с глубиной на треть балки. Они будут использоваться под крайние опоры.
4. Вытеска шипов используется для создания опор. Они должны соответствовать размерам гнезд. Угловые опоры получится сделать из бруса 100×150 мм, из него же выйдет изготовить 2 несущие опоры для фронтона конструкции. Для рядовых стоек подойдет заготовка 50×100 мм. Опорные элементы стоит делать на 10 сантиметров длиннее проектной высоты.
5. Нужно закрепить угловые стойки с помощью временных распорок, соединить их разметочной шнуркой.
6. По линии шнурки получится определить точки выборки гнезд для вставки простых опор в балки.
7. Теперь нужно монтировать рядовые и несущие опоры в середину фронтона.
8. На опоры надо уложить доски 50×150 мм. Они будут выполнять роли прогоны. Для закрепления подойдут уголки. Необязательно вбивать все гвозди в соединительный элемент, хватит двух или трех. В итоге выйдет каркас стен конструкции мансардных крыш стропильной системы.
9. При помощи брусков нужно соединить опоры с прогонами на уголки, находящиеся друг напротив друга. Данные элементы выступают в качестве ригелей, функционирующих на растяжение. Изготовить их получится из первосортного пиломатериала 150×100 мм. Для всех ригелей потребуется временная опора 150×25 мм (ее еще называют дюймовой доской или дюймовкой).
10. Сверху ригели нужно соединить такой же доской. Отступ от краев конструкции должен составлять от 20 до 30 сантиметров. Стоит установить временный настил из нескольких досок, с ним будет проще монтировать верхний ярус сооружения.
11. Теперь нужно сделать заготовку для нижних стропилин из дюймовки. Изделие следует приложить к торцу прогона и балки. Остается только выполнить разметку.
12. С помощью полученного шаблона изготавливаем нижние стропила. Проще всего в первую очередь выпилить верхний паз. А нижний паз получится сформировать по ходу дела. Такой подход позволит получить более качественные и аккуратные стропильные ноги.
13. Торцовые ноги нужно установить, а потом соединить разметочной шнуркой. По линии шнурки просто выполнить монтаж нижних стропил мансардного этажа.
14. Аналогичным способом нужно сделать заготовку для верхних стропил.
15. Для предыдущего шаблона нужно выполнить зеркально отраженный. Если все выполнено удачно, то по обеим заготовкам делаем нужно количество стропил верхнего яруса. Для этого подойдет брус 150×50 мм.
16. Теперь нужно выполнить сборку верхнего яруса конструкции, соединив все заготовленные элементы вместе.
17. Остается только закрепить ригели на бабки нужного размера. Низ закреплять жестко не надо, это требуется только для коньковой зоны.

Когда вышеописанные этапы выполнены, нужно прикрутить стропила к боковым стенам при помощи проволочных связок. Потом идет установка каркаса фронтона с дальнейшей обшивкой. Заключительный этап — монтаж обрешетки. Шаг нужно выбирать на основании характеристик кровельного материала.

Устройство модульного варианта мансардной крыши

Есть вариант чертежа мансардной крыши, включающего в себя модульную конструкцию. Отличие данного способа изготовления сооружения от предыдущего заключается в том, что используются модули-блоки стен, соединяемые перекрытием. А в прошлом способе закреплялись отдельные опоры.

Блочный метод сильно упрощает строительство мансардной крыши, поскольку формирование отдельных элементов выполняется на земле. В таком случае удастся выполнить узловое соединение быстрее и точнее.

Этапы создания блочной мансардной конструкции:

1. Первый шаг — изготовление рамы стенок конструкции. В модульном варианте продольные брусья заменяют прогоны и лежни. Эти детали вместе со стойками нужно разместить на ровной свободной площадке. Теперь выполняется разметка гнезд под опоры. По линиям нужно сделать пропилы, создав тем самым пазы.
2. На стойках нужно вырезать шипы. Их размер такой же, как глубина и диаметр гнезд.
3. Затем нужно прикрепить продольный брус к вертикальным стойкам. В итоге образуется две модульные рамы, которые выступают в качестве стенок мансарды.
4. Рамы нужно транспортировать на крышу и заместить по линии разметки. Для временного закрепления подойдут распорки. А уже затем все соединяется на скобки.
5. На краях балок нужно проделать отверстия стамеской, в которые будут вставлены стропила. Они должны образовывать одну линию. Лучше всего выполнить разметку бензопилой (слабая линия), а потом уже их разработать при помощи стамески.
6. Сборка верхнего яруса конструкции производится на земле, для начала необходимо проверить соответствие каркаса заготовкам. Более точную подгонку удастся совершить, если прибить к торцу крыши сооружения доску. Причем один ее край должен быть в месте центральной стропильной системы для двухскатной мансарды. Основание верхнего треугольника конструкции в данном случае является растяжкой. Его длину можно определить, если замерить расстояние между внешними вертикальными плоскостями рам.
7. Затем идет соединение верхних стропильных ферм. Конструкцию рекомендуется укрепить дополнительным ригелем, а также установить деревянную накладку на коньковый узел мансардной кровли (прочитайте также: «Какая конструкция мансарды лучше — виды и особенности мансардных крыш»).
8. Еще на земле нужно выполнить заготовки стропильных ног и приложить к раме. Затем их нужно прихватить струбциной и выполнить разрез. Резать нужно только верхний скос. При этом нужно помнить, что он ляжет на стойку стенки и на растяжку верхних ферм.
9. Нижнюю стропилину временно фиксируем на торце. Затем нужно выполнить разметку шипов под гнезда балки в ее нижней пятке. По линии разметки выполняем разрез.
10. Транспортируем наверх мансардную ферму верхнего яруса вместе с нижними стропилами. Вначале выполняется монтаж фермы на верхнюю обвязку стен. Для их крепления используются скобы. А затем уже идет монтаж стропильной системы мансардного этажа нижнего яруса. Они фиксируются на балки перекрытия тоже с помощью скоб.

Дальнейшие этапы постройки модульной крыши делаются по стандартным принципам. Подробнее обо всем можно узнать, если изучить чертежи мансардного сооружения. Выполнение соединения врубкой вполдерева позволяет усилить каркас, сделав его более прочным и жестким. Для такого сооружения не потребуются дополнительные подкосы, что облегчает процедуру монтажа.

Основной недостаток — громоздкость конструкции. Модули сооружения довольно тяжелые, их трудно перемещать на крышу. Для выполнения задачи потребуется специальная техника либо не менее четырех человек. Читайте также: «Варианты конструкции мансардной крыш – устройство своими руками».

Стоит помнить, что перед началом работы нужно составить чертеж стропильной системы мансардной крыши. В таком случае получится избежать множества проблем при изготовлении конструкции.

Дощато-гвоздевая стропильная система двухскатной крыши

Неразумно возводить громоздкую мансарду над маленьким домом. Но есть отличный вариант рационального использования пространства на небольшом участке. Можно реализовать легкую дощато-гвоздевую наслонную конструкцию. Это довольно экономичный вариант, поскольку в нем не задействован цельный брус.

Опорные элементы формируются из двух досок, соединенных дистанционными отрезками бруска. Конструкция получается со свободными нишами, поэтому она довольно легкая. Ветровые схватки позволяют укрепить сооружение и придать пространственной жесткости, они соединяют опоры со стропилами. Обрешетка послужит дополнительным усилением конструкции, сделав его более надежным.

Простой вариант разработки чертежей макета стропил

Наличие макета — один из факторов успешного выполнения работы. Стоит понимать, что не получится взять типовой проект и использовать его для Вашего дома. При отсутствии документов рекомендуется самостоятельно составить технический набросок крыши, в нем нужно учесть в том числе и высоту потолков в стропилах мансарды.

Рекомендации по разработке макета:

• Необходимо соблюдать пропорции, несоразмерно большая мансарда сделает дом внешне непривлекательным, по форме похожим на гриб.
• Нельзя забывать, что нижний ярус мансардной конструкции строится на наслонных стропильных ногах, которые визуально занижают свес, при этом перекрывая верх некоторые окна. Иллюзию можно частично устранить, если делать конструкцию по схеме мансардной крыши с выносными стропилами.
• Высота нижнего яруса мансардной конструкции не должна быть слишком маленькой. Ведь по ней планируется свободное перемещения людей. Поэтому нужно верно выбирать высоту мансардных стенок.

Лучший способ определения пропорций — шаблонно-макетный вариант. На ровной свободной площадке нужно разложить доски таким образом, чтобы они по контуру повторяли чертеж ломаной мансардной крыши. Затем остается только менять углы, двигать отдельные элементы, пока не выйдет оптимальная конфигурация. Теперь надо только скрепить конструкцию гвоздями и совершить все замеры. Их получится использовать при изготовлении заготовок и шаблонов.

Наиболее распространенные типы кровельных ферм

Тип кровельной фермы, которую вы выбираете для своего строительного проекта, может иметь большое влияние на окончательный тип крыши. Независимо от того, строите ли вы дома, многоквартирные дома или крупные сельскохозяйственные сооружения, фермы крыши являются неотъемлемой частью конструкции, стиля и стоимости вашей постройки. Имея это в виду, важно выбрать правильный тип стропильной фермы в соответствии с вашим проектом и бюджетом вашего проекта. Вот несколько наиболее распространенных типов стропильных ферм, которые могут идеально подойти для вашей постройки:

Фронтонные фермы

Различные фермы, показанные выше, относятся к категории обычных или фронтонных ферм, включая фермы King Post, Queen Post, Howe и Double Howe. Все четыре фермы используются для формирования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов крыши в США. Разница в каждой из этих ферм связана с лямками самой фермы. Как вы можете себе представить, такие фермы, как Howe, обеспечивают большую поддержку, чем King Post, и поэтому могут использоваться для более крупных зданий, которым требуется дополнительная поддержка.

Вальмовая ферма

Еще один очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, которая имеет скаты со всех четырех сторон, которые сходятся в точке в центре крыши. Вальмовые фермы особенно полезны в районах с сильным ветром и снегом, поскольку они более устойчивы, чем двускатные крыши. Как и в случае с двускатной фермой, существует ряд уникальных вариаций вальмовой фермы, используемых для создания различных архитектурных стилей.

Ножничная кровельная ферма

Этот тип ферм известен тем, что создает сводчатые потолки, которые так нравятся сегодняшним домовладельцам. Вместо горизонтальных нижних поясов ферма ножничной крыши имеет нижние пояса, которые наклоняются вверх, создавая пик для сводчатого потолка.

Чердачная ферма

Удобные для таких зданий, как гаражи и навесы, которым требуется дополнительное место для хранения, чердачные фермы, также известные как фермы «комната на чердаке», образуют как потолок, так и ферму пола для комнаты на чердаке здания. Эти фермы крыши поставляются с опорными перемычками, предназначенными для обрамления стен помещения. Хотя они чаще всего используются для конструкций со складскими помещениями, они также могут быть изготовлены для домов.

Моноферма

Моноферма представляет собой половину цельной фермы. Они очень универсальны и могут быть использованы для строительства крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в сараях и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

Ферма крыши North Light

Подобно ферме Double Howe, ферма крыши North Light имеет широкий набор перемычек, образующих треугольники внутри самой большой фермы. Популярный выбор для домов с открытой планировкой, фермы North Light — это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

Плоская ферма

Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с большой опорой, поскольку они не имеют наклона, чтобы сбрасывать осадки или нести нагрузку. Фермы плоской крыши в основном используются в коммерческих целях.

Вальмовая ферма

Вальмовая ферма чаще всего ассоциируется с амбарами, но она также используется в различных домах, особенно сейчас, когда стиль фермерского дома становится все более популярным. Вальмовая ферма предназначена для поддержки широкого пролета и может увеличить вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

Ферма с приподнятой пяткой

Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятой пяткой. Поскольку эти фермы крыши приподняты немного выше, чем другие типы ферм крыши, они обеспечивают упрощенную вентиляцию и достаточно места для изоляции. Это делает ферму с приподнятой пяткой оптимальным выбором для энергоэффективных зданий.

Тип кровельной фермы, которую вы используете для своих строительных проектов, может повлиять не только на дизайн ваших зданий, но также на стоимость и время строительства. Если вы ищете индивидуальные решения, такие как изготовленные кровельные фермы, которые соответствуют вашему проекту и доставляются на вашу рабочую площадку, свяжитесь с нами. Zeeland Lumber & Supply предлагает готовые фермы для крыш различных стилей, чтобы гарантировать, что ваш строительный проект будет реализован быстро и без хлопот. Позвоните нам или свяжитесь с нами онлайн для получения дополнительной информации.

Что такое ферма крыши?

Ферма крыши представляет собой тип каркаса крыши. Он предназначен для поддержки веса крыши и всей ее конструкции.

Кровельные фермы популярны, потому что они более доступны по цене, чем стержневые рамы (стропила и балки). С ними также легче работать, когда речь идет о большинстве проектов ремонта дома.

Ферма крыши предназначена для распределения веса и направления его на внешние стены дома. Если вы вдруг захотите иметь открытую планировку для своего дома, наличие стропильной фермы облегчит снос стен, поскольку они не являются несущими.

Но прежде чем мы перейдем к этому, вот различные типы ферм крыши.

Заголовок Источник изображения: Pixabay

Типы кровельных ферм

Финковая ферма

Финковая ферма является наиболее распространенным типом кровельных ферм. Поскольку в нем используется всего несколько пиломатериалов, он также является одним из самых доступных для использования в вашем доме.

Финковая ферма имеет четыре лямочных пояса. Это позволяет оставить некоторое пространство для вентиляционных отверстий или других труб, которые могут проходить через вашу крышу.

W-образная форма фермы fink делает ее достаточно прочной, чтобы выдерживать нагрузки. Он также может идти от одного конца крыши к другому. Он разработан, чтобы быть простым, но прочным для любого типа и размера дома.

Ферма с центральной стойкой

Еще более доступной фермой для крыши является ферма с центральной стойкой. Он использует на один пиломатериал меньше по сравнению с фермой fink. Он менее прочный, чем ферма Финк, но все же может хорошо удерживать вес.

Ферма шкворня имеет одну главную стойку в центре — шкворня — и два тканых пояса, идущих снизу.

Конструкции фермы королевской стойки недостаточно, чтобы покрыть весь ваш дом. Лучше всего использовать их в небольших помещениях, таких как гараж или патио.

Ферма королевы

Ферма королевы — еще одна простая конструкция. С каждой стороны конструкции есть стойки ферзя и соединяющая их горизонтальная балка.

Некоторые фермы со стойками также имеют дополнительные пиломатериалы, которые обеспечивают дополнительную поддержку конструкции. Тем не менее, ферма с королевой состоит из двух ферзей и горизонтального лямочного пояса. №

Ферму на длинную стойку можно использовать как в малых, так и в больших помещениях. Центральное пространство в ферменной конструкции можно также использовать для дополнительного хранения.

Ножничная ферма

Ножничная ферма идеально подойдет, если вы хотите, чтобы в вашем доме были высокие потолки. Наклонное основание ножничной фермы позволяет поднять потолок. Это также может сделать ваш дом больше и элегантнее.

Конструкции ножничных ферм также различаются. Но главной характеристикой ножничной фермы является ее наклонное основание и как минимум два пояса лямок.

Чердачная ферма

Чердачная ферма более прочная, чем ферма с центральной стойкой. У него есть дополнительные лямки, которые лучше удерживают вес.

Чердачная ферма имеет большое пространство в центре. Это позволяет вам установить чердак или дополнительную комнату в вашем доме.

Чердаки — отличное место для продажи в любом доме. Установка чердачных ферм также даст вам хорошую отдачу от ваших инвестиций, поскольку она обеспечит дополнительное пространство для хранения или жилое пространство.

Бонус: Фронтонная ферма

Другой тип фермы крыши — фронтонная ферма. Он имеет вертикальные стойки, которые проходят по всей конструкции.

Фронтонная ферма чаще всего используется в качестве опоры для других типов ферм крыши. Это делает всю конструкцию более прочной.

Для фермы фронтона требуется много древесины. И, возможно, поэтому он стоит дороже, чем другие типы ферм крыши.

Как определить, является ли стена несущей

Дом с открытой планировкой более свежий и менее тесный. Если вы планируете преобразовать закрытый план этажа вашего дома в открытую концепцию, есть важные вещи, которые следует учитывать заранее.

В домах со стропилами для каркаса крыши необходимо проверить, какие стены являются несущими. Это стены, которые нельзя легко демонтировать, поскольку они поддерживают вес и конструкцию всего дома.

Удаление несущей стены без установки временных для поддержки может привести к обрушению вашего дома. Вот как определить, является ли стена несущей.

Идите на чердак или в подвал и найдите балки. Это горизонтальные балки, которые проходят по всему дому.

Если стена, которую вы пытаетесь удалить, параллельна балкам, скорее всего, они не являются несущими. Вы можете свободно сносить эти стены, не беспокоясь о структуре вашего дома.

Однако, если стена перпендикулярна балкам, ее нельзя удалить по своему усмотрению. Вам нужно будет установить временные стены с каждой стороны стены, чтобы поддерживать конструкцию. Оставьте достаточно места между стенами, чтобы у вас было достаточно места для работы.

Вы можете просто построить горизонтальную балку над головой, чтобы по-прежнему поддерживать конструкцию без стены. Но если вы хотите бесшовное пространство, лучшим вариантом будет установка стропильной фермы.

Установка фермы крыши

Монтаж стропильной фермы должен выполняться профессиональными кровельщиками. Несмотря на то, что стропильные фермы предварительно собраны, установить их самостоятельно довольно сложно.

Если в вашем доме требуется замена крыши, вы также можете попросить кровельную компанию установить кровельные фермы, пока вы занимаетесь этим. Это сэкономит вам много времени и денег. И это гарантирует вам, что работа будет выполнена должным образом.

Опять же, вот различные типы ферм крыши, которые вы можете использовать для своего дома:

• Ферма Финка. Это самый распространенный тип. Это доступно. Это просто, но прочно.
• Ферма шкворня. Это лучше всего подходит для небольших помещений, таких как гаражи или патио.
