Стропильная система двухскатной крыши с кукушкой: стропильная система, устройство, как сделать, фото

стропильная система, устройство, как сделать, фото

Содержание

• Что такое кукушка на кровле
• Плюсы и минусы кукушатника на крыше
• Виды кукушек на крыше
• Конструкция кукушки на крыше
  • Кукушка — люк
  • Кукушатники оконного типа
  • Полноразмерные кукушки с выносом
  • Классический вариант надстройки на крыше
• Стропильная система крыши с кукушкой
• Как сделать кукушку на крыше
  • Строим классический вариант кукушки
  • Маленькая кукушка для вентиляции и освещения
• Советы и рекомендации
• Заключение

По уровню сложности крыша с кукушкой не уступает ломаной или четырехскатной конструкции, и зачастую даже опытные плотники с неохотой берутся за дело. Требуется хорошее знание схемы и особенностей установки стропил кровли. Но, несмотря на повышенную сложность, конструкции с кукушатником пользуются огромной популярностью. Каркасный дом с кукушкой выглядит намного интереснее и выразительнее, чем примитивное строение с простейшей двухскатной кровлей.

Что такое кукушка на кровле

Столь необычное название этот элемент крыши получил за поразительное сходство с легендарными настенными механическими часами с кукушкой. Верхняя часть часового корпуса представляет собой двухскатный элемент в виде крыши с окошком для кукушки на фронтоне.

В строительном деле кукушкой называют небольшое прямоугольное помещение с окном или остекленной дверью, врезанное в конструкцию ската над свесом:

• Каркас кукушки связывают со стропильной основой крыши;
• Крышу кукушатника ставят по двухскатной схеме. При этом кровлю и утепление встроенного помещения связывают с кровельным пирогом главной крыши.

К сведению! Первоначально кукушки ставились на крышах зданий для вентиляции подкровельного пространства и освещения чердаков.

Идея обустройства кукушатника для освещения чердачного помещения появилась на несколько столетий раньше, чем была изобретена электролампочка. Окошек, размещенных на фронтонах здания, явно не хватало, особенно в зданиях с большими свесами и высоким коньком.

Уже после того, как в начале XV-XVI веков чердак на вальмовой крыше с кукушкой датской и голландской схемы начали активно использовать в качестве жилых помещений, кукушатники обзавелись полноценными окнами и даже балкончиками с цветочными горшками.

Плюсы и минусы кукушатника на крыше

Разумеется, сегодня к устройству кукушки на крыше прибегают по самым разным причинам. Современные строительные технологии позволяют решить проблемы освещения, вентиляции и осушения подкровельного пространства значительно более эффективным и рациональным способом, чем просто кукушка — окно на крыше.

Кукушатник нельзя ставить в один ряд со слуховыми окнами и вентиляционными люками, это нечто большее, чем просто скворечник, отдушина или способ усилить дизайн здания.

Обычно коробку кукушки строят на каркасе крыши, исходя из вполне рациональных соображений:

• Жилые чердаки и аналогичные помещения, расположенные в подкрышном пространстве, всегда страдают из-за определенной степени изоляции от окружающего пространства. По санитарным нормам размеры оконного проема в комнате должны быть не менее четвертой части площади помещения. Прочная и надежная конструкция кукушатника дает возможность сделать полноразмерное окно даже с дверью и балконной площадкой, что позволяет превратить мансарду с кукушкой в полноценное жилье;
• Обустройство скворечника-кукушатника — это простой и одновременно действенный способ облагородить крышу, сделать все строение более стильным и функциональным, зачастую с помощью окна удается построить отдельный вход на второй этаж и изолировать помещение, даже если конструкция стен и перекрытия внутри здания такой возможности не предусматривала.

Разумеется, есть в таком решении и недостатки. Например, нет ничего хорошего в том, что на стропильном каркасе достраивается достаточно тяжелая внешняя коробка окна. Стропила всегда взаимно уравновешивают давление кровельных скатов, поэтому обычная крыша всегда как бы автоматически подстраивается при неравномерной нагрузке на кровлю.

Другое дело — стропильная система двухскатной крыши с кукушкой. В такой конструкции приходится использовать дополнительные подкосы и опоры, чтобы избежать прогиба стропил и отрыва каркаса кровли от мауэрлата с противоположной стороны здания.

Еще больше сюрпризов у ломаной крыши с кукушкой. Встроенный короб кукушатника увеличивает количество стыков и швов, на которых потенциально может образоваться протечка гидроизоляции, поэтому приходится особенно тщательно заклеивать кровлю в зоне примыкания покрытия к стенам надстройки.

Виды кукушек на крыше

Существует достаточно большое количество дизайнерских проектов кукушатника, но не всегда имеет смысл копировать оформление и стиль пристройки. Форма каркаса кукушки, его размеры и способ привязки всегда выбираются индивидуально проектировщиком, исходя из параметров здания и крыши.

Из всех любительских конструкций кукушки наибольшей популярностью пользуются:

• Схемы с простым оконным проемом;
• Конструкции с проемом в полный рост, балконом и выносом площадки на дополнительных опорах;
• Кукушки-короба для ломаных крыш и мансардных помещений.

Все перечисленные схемы отличаются лишь размером оконного проема и форма крыши. Конструктивно кукушки представляют собой всего лишь каркас из бруса, зашитый на стропильных балках крыши. Схема практически не изменилась с момента появления классической стропильной системы кукушки на крыше.

Конструкция кукушки на крыше

Для того чтобы построить дополнительный выход на крыше, не требуется особых расчетов и поисков подходящих схем, чаще всего форму и размер пристройки кукушки определяют по высоте конька и ширине потолочного перекрытия. Достаточно лишь правильно связать коробку кукушатника со стропильным каркасом крыши.

Кукушка — люк

Стоит отметить относительно новый тип надстройки, появившийся сравнительно недавно, с широким распространением стеклопакетов и алюминиевой фурнитуры. Чаще всего его используют в мансардной крыше с кукушками в ситуации, когда из-за специфики устройства и размеров каркаса нет возможности построить полноценный короб. Вместо небольшого оконного люка на стропилах монтируется двухстворчатая конструкция.

К сведению! Такая схема крыши дома с кукушкой, фото, в отличие от классических «домиков», обеспечивает идеальное схождение с кровельной поверхности снега, дождевой воды, при этом не создает нагрузку на каркас и кровлю при сильном ветре.

Верхняя часть откидывается вверх и используется в качестве навеса, нижняя половинка применяется в качестве площадки. Кроме створок, в схеме кукушки – окна используется раскладное ограждение, которое легко складывается и не требует дополнительного обслуживания. При том, что система ограничена размерами стеклопакета, но ее возможностей достаточно для того, чтобы мансардный этаж дома с кукушкой получал достаточно света и воздуха.

Еще одним важным преимуществом является простота конструкции, таким образом можно переоборудовать и использовать чердачное пространство четырехскатных крыш с кукушкой, даже если скаты очень пологие, а свесы выступают далеко за линию мауэрлата.

Кукушатники оконного типа

Надстройку на крыше можно скомпоновать несколько иным способом. Например, если размеры помещения чердака или мансарды невелики, и нет особой потребности в установке балкона, то можно обойтись окном и люком.

Такая схема имеет свои преимущества:

• Встроенное окно кукушки не ослабляет и не перегружает стропильную конструкцию, так как основа надстройки опирается не на стропила, а на стену или мауэрлат здания. В этом случае крыша мансардного дома с кукушкой по прочности и устойчивости не уступает обычным двухскатным конструкциям;
• В паре с прозрачным вентиляционным люком кукушатник обеспечивает эффективную вентиляцию, при этом большая часть свежего воздуха, затекающего внутрь жилого чердака, движется по поверхности стен, а значит, в помещении не бывает сквозняка.

Решить проблему прочности можно также переносом короба кукушки на стену здания. Окно формируется, как продолжение стены, поэтому подобные решения применяются только для домов из кирпича и блоков.

Правда, в этом случае кровля здания теряет часть свеса и карниза, поэтому появляется риск затекания дождевой воды под крышу кукушки.

К сведению! Кукушка – окно прекрасно подходит для комплектации ломаных крыш, так как есть возможность опереть каркас надстройки на балки перекрытия или на стену.

Мансардная крыша с кукушками смотрится даже более изящно, чем в схемах, использующих люки или балконы.

Единственным неудобством является тоннельная форма конструкции, даже при том, что у ломаных типов кровли нижняя часть ската всегда наклонена под очень большим углом к горизонту. Плюсом конструкции является отсутствие выступающих над кровлей деталей, из-за которых на свесах зачастую собирается огромное количество снега.

Полноразмерные кукушки с выносом

Схему с использованием стены здания для опоры каркаса кукушатника часто используют при обустройстве полноразмерного варианта кукушатника с выносной площадкой, дверью и небольшим балкончиком.

Это наиболее сложный и трудоемкий вариант кукушки, и его конструкцию приходится закладывать в проект двухскатной крыши еще на этапе проектирования.

Помимо увеличенного размера проема, что серьезно ослабляет скат кровли, меняется вес стропильной системы. Поэтому, если хозяева выбирают конструкцию кукушки для жилого чердака двухскатной крыши, лучше всего расположить его над эркером или пристройкой к фасаду здания. Это позволит вынести кукушку с балконом максимально далеко от стропил крыши, и тем самым сделать стропильный каркас более устойчивым.

Классический вариант надстройки на крыше

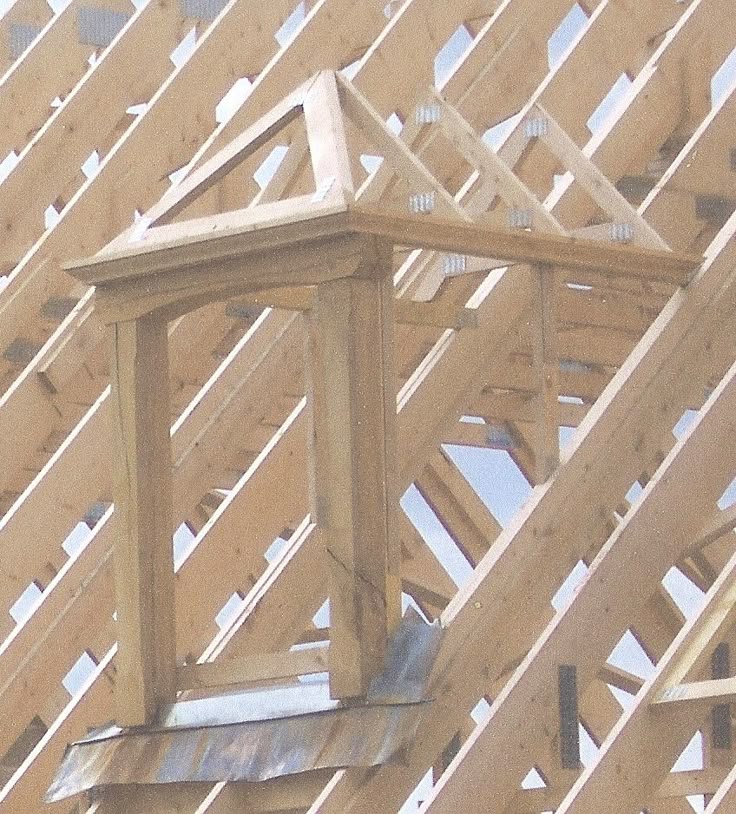

Наиболее распространенный и часто используемый вид кукушки представляет собой коробчатую надстройку, закрепленную между парой наслонных стропил.

Крыша кукушатника может быть двухскатной, обычно треугольной, или классической, формы «упавшей книжки». Иногда корпус кукушки надстраивают в виде башенки с четырехскатной кровлей, но это скорее исключение из правил, так как такие конструкции требуют дополнительных жестких опор на балки потолочного перекрытия и специальных мер по обеспечении герметичности стыков в зоне примыкания кровли.

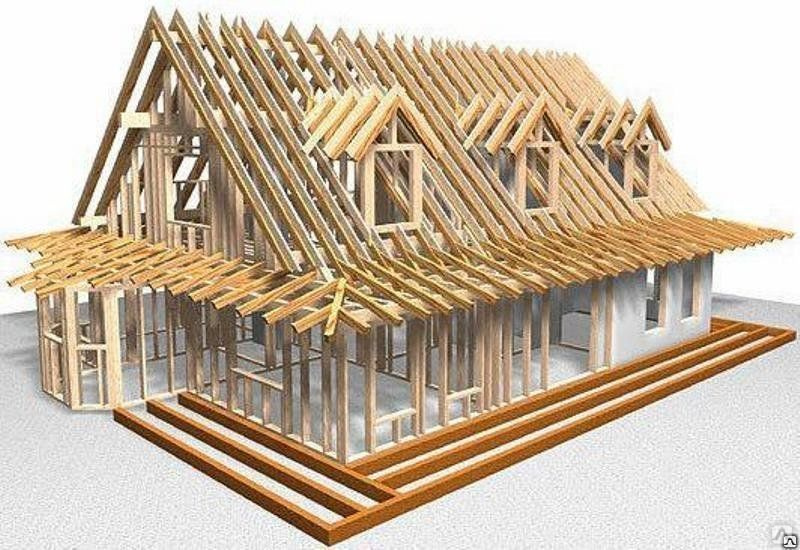

На одной крыше может быть установлено несколько кукушек, или, как вариант, одна надстройка в сдвоенном исполнении.

Данный тип кукушатника считается наиболее простым в изготовлении своими руками, но при одном условии – до начала строительства потребуется составить подробную схему или чертеж крыши с кукушкой.

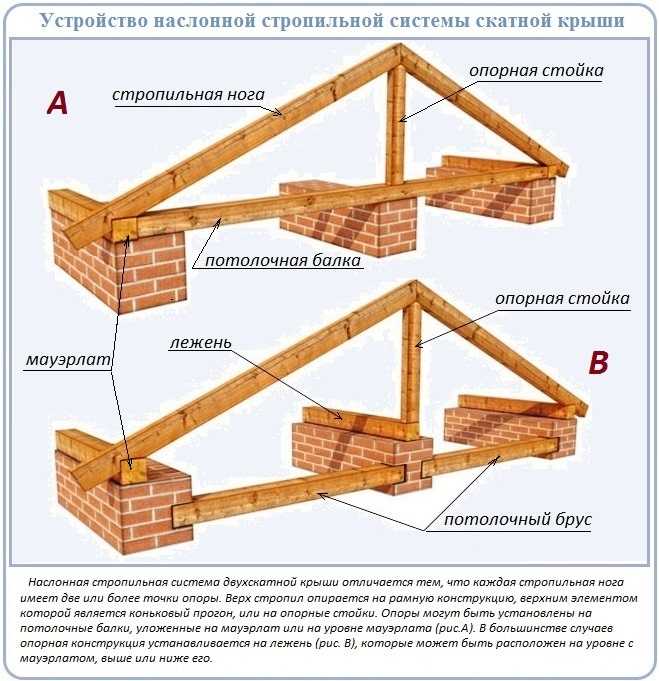

Стропильная система крыши с кукушкой

Наиболее сложным в изготовлении является балконный тип кукушатника. Если посмотреть на схему крыши, то становится понятным, почему большую часть деталей каркаса мастера предпочитают изготавливать заранее в столярке.

В этом случае сборку стропильного каркаса дома начинают с установки крайних балок на фронтонах, после чего ставят стропило, на которые будет опираться надстройка кукушки, и лишь затем устанавливают рядовые балки.

Остальные типы кукушек монтируют уже после сборки стропильного каркаса крыши. Например, схема окна с опорой на мауэрлат строится по размерам межстропильного расстояния и высоты конька. Поэтому данный тип надстройки используется для небольших зданий, где высота установки коньковой балки не превышает двух метров.

Как сделать кукушку на крыше

Строительство кукушатника-окна начинают со сборки двух фронтонных стропил. Предварительно потребуется замерить высоту коньковой балки и выбрать место на паре стропильных балок для будущей установки надстройки.

Заготовки фронтонных стропил вырезают обязательно с запасом в 50 мм по длине каждого элемента, это помогает выровнять и подрезать опорные поверхности при установке V-образной заготовки на мауэрлате. Концы балок подрезают ножовкой вертикально и прихватывают гвоздями к пяткам рядовых стропил.

Далее необходимо установить коньковую балку кукушатника. Предварительно под коньковым прогоном крыши дома между опорными стропилами набивают опорную доску, к которой будет крепиться конек кукушатника, вторую часть нашивают между балками над мауэрлатом. Брус конька необходимо отмерить по месту установки, как только фронтон надстройки будет выровнен по вертикальной нитке строительного отвеса.

Далее следует установка рамы окна кукушки, перед тем как крепить, ее тоже необходимо выровнять по вертикали и по плоскости фронтона. После того как тоннель кукушки будет усилен каркасом, переходят к заделке обрешетки крыши надстройки. Обычно для этих целей используют фанеру или плиты ОСБ. Остается лишь подбить гидроизоляцию, утепление и установить кровельное покрытие с ендова.

Строим классический вариант кукушки

Собрать кукушатник с плоской крышей несколько сложнее, на его обустройство уйдет примерно вдвое больше материалов и времени. Так как классическая кукушачья надстройка строится посередине кровельного ската, вес конструкции создает повышенное давление на стропила, и самое главное – при сильных порывах ветра боковые балки может оторвать от конькового прогона. Поэтому корпус надстройки высотой более 60 см обязательно строят с дополнительными опорами на потолочное перекрытие.

Первоначально потребуется собрать каркас основания будущего «домика». Его сшивают из бруса 60х80 мм. Раму крепят на стропильных ногах с помощью струбцин, запускают полотно гидроизоляции и пришивают саморезами.

Следующим этапом потребуется установить вертикальные опоры фронтона, соединить их в верхней части горизонтальной поперечиной и закрепить доску будущего подоконника. Далее устанавливаются поперечины крыши кукушки и вертикальные бруски обрешетки.

Для обустройства плоской кровли нужно будет между стропилами набить опорную доску, на которую будет опираться каркас верхней части кукушки. Его вырезают из сороковки и крепят к стропилам гвоздями, верхний край поперечины должен выступать на 15-20 мм над кровельным покрытием.

Самым простым этапом считается монтаж обрешетки, ее набивают из водостойкой фанеры или собирают из профилированной вагонки. После того как корпус кукушки собран, на потолок нашивают доски и рейки контробрешетки. Поверх натягивают полотно изоспана, запускают изоляцию под линию стыка с кровельным покрытием крыши дома.

Маленькая кукушка для вентиляции и освещения

В том случае, если требуется изготовить небольшие вентиляционные окна, то сделать кукушку можно более простым способом. В этом случае каркас устанавливают на стропила без дополнительных опор. Считается, что такой вариант менее всего склонен к протечкам на стыках гидроизоляции.

Чтобы удержать корпус кукушатника, балки крыши выполняют сдвоенными. В этом случае отрезки бруса, образующие боковые стены, прибивают прямо к стропилам, а для изготовления фронтона используют раму на лобовых балках.

Двухскатную крышу собирают из реек, всю конструкцию кукушатника зашивают фанерой, как изнутри, так и снаружи постройки. Конструкцию обычно утепляют ЭППС и закрывают пленочной гидроизоляцией.

Советы и рекомендации

Все детали надстройки соединяют только гвоздями, применение саморезов допускается только при использовании металлических уголков, например, при соединении вертикальных стоек и стропильных балок. Делается это не ради экономии, любая каркасная конструкция, собранная на крыше из бруса и досок, подвергается сильным ударам от порывов ветра. Чем выше и мощнее кукушатник, тем сильнее его треплет ветер.

В подобных условиях использование саморезов означает, что доски и брус очень быстро покроются трещинами по месту установки крепежа, тогда как правильно забитый гвоздь не раскалывает материал по линии волокон. Разумеется, для строительства кукушки вместо сосновой древесины можно использовать вяз или даже дуб, но в этом случае стоимость постройки получится слишком большой.

Кроме того, особое внимание необходимо уделить качеству заделки гидроизоляции по линии стыка стен и кровли дома. Обычно эти места заливают жидкой резиной и устанавливают металлические карнизные планки в цвет основной кровли. Швы можно также заклеить битумным полотном, но его в любом случае нужно будет закрывать металлическими накладками, чтобы не испортить внешний вид крыши здания.

Заключение

Крыша с кукушкой смотрится намного интереснее, не говоря уже о том, что наличие надстройки упрощает доступ на кровлю, делает более простым и безопасным кровельное покрытие. Если сделать врезку на стропила по всем требованиям строительной науки, то кукушка на крыше никоим образом не повлияет на долговечность и надежность постройки.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

чертежи стропильной системы, двускатная и другие типы

Проектирование крыши — довольно сложная задача, связанная с принятием разнообразных инженерных и дизайнерских решений. Оптимальным вариантом считается обустройство чердака таким образом, чтобы сделать его если не жилым, то полезным в плане продуктивного использования пространства. Выходом из затруднительных ситуаций, связанных с проектированием, является крыша с кукушкой. Это сооружение позволяет оптимизировать площадь под кровлей и придать зданию оригинальный и представительный вид.

Содержание

1. Принцип устройства крыши с кукушкой
2. Основные функции
3. Типы крыш с кукушкой по форме
4. Достоинства и недостатки крыши с кукушкой
5. Чертежи стропильной системы
6. Технология монтажа своими руками

Принцип устройства крыши с кукушкой

Крыша-кукушка представляет собой архитектурное сооружение, состоящее из скатов и одного или нескольких выступов на них. Сам архитектурный элемент имеет прямоугольную форму, собственную крышу и каркас, интегрированный в стропильную систему здания. Также проводятся мероприятия по утеплению и гидроизоляции данного объекта.

Свое название конструкция получила по причине сходства с выдающейся частью настенных часов с кукушкой. Как правило, для накрытия выступа используется материал, которым покрывается весь дом. Соединения и стыки заделываются доборными деталями.

Мансардный дом с кукушкой смотрится привлекательно и необычно. Но эстетикой дело не ограничивается. Выступ выполняет ряд практических функций, что делает жилье более практичным и комфортным.

Основные функции

Еще на этапе проектирования следует определиться с задачами, которые будут возлагаться на пристройку. Ее изготовление связано со строительными сложностями и дополнительными затратами.

При правильном планировании кукушатник может выполнять такие функции:

1. Расширение пространства под кровлей вплоть до создания дополнительного этажа. Появляется возможность обустройства жилой комнаты, мастерской, склада, спортзала.
2. Организация естественного освещения, которое более комфортно для восприятия. Снижение затрат на электроэнергию, так как лампы будут включаться только в темное время суток.
3. Обустройство небольшого фронтона со стандартным вертикальным остеклением. Такой вариант обходится намного дешевле, чем наклонные и горизонтальные изделия.
4. Качественное проветривание помещения. Окно обеспечит приток свежего воздуха, создание тяги и эффективный отвод влаги.
5. Улучшение внешнего вида здания. Каждому владельцу недвижимости хочется, чтобы она выглядела необычно и выделялась на фоне окружающих ее построек.

Мансарда с кукушкой стоит вложенных средств и затраченных усилий ввиду своей практичности и функциональности.

Типы крыш с кукушкой по форме

Вариантов форм и размеров множество, но выбрать нужно наиболее оптимальный. Лучшим решением является конструкция, которая органично дополняет дизайн здания, соответствуя его габаритам.

Существуют такие схемы выносных сооружений на кровле:

• вертикально расположенный оконный проем;
• высокий прямоугольный или полукруглый проем в полный рост;
• балкон и выносная площадка на дополнительных опорах.

По своей сути выступы являются аналогом и продолжением крыши. У них такое же устройство — деревянный каркас, кровельное покрытие, утепление и гидроизоляция. Разница состоит только в конфигурации сооружений.

Формы кровли кукушки могут быть такими:

1. Односкатная. Представляет собой сооружение в виде параллелепипеда или куба с плоским или наклонным верхом. Наиболее простое в планировке и строительстве. Минус в том, что уклона может оказаться недостаточно для эффективного отвода воды и самопроизвольного схода снега.
2. Двускатная. Это классический проект, который применяется при обустройстве крыши с аналогичной формой. Такой выступ и сам смотрится, как маленький домик, создавая ощущение комфорта и уюта. Скаты могут переходить на крышу или в вертикальные стены, образующие большой проем.
3. Вальмовая. Строения подразделяются на трехскатные и четырехскатные. Второй вариант представляет собой остроконечную башенку или шатер. Используется реже, так как сложен в проектировании, строительстве и обслуживании.
4. Арочная. Такие формы популярны по причине своей оригинальности. Полукруглый выступ отлично смотрится на строениях любого типа и размера. Не возникает проблем со скоплением мусора и схода осадков. В качестве кровельного материала используется рубероид, мягкая плитка или фасонные детали из профлиста.

На одном строении можно сделать несколько кукушек. В целях создания единого ансамбля из больших и малых сооружений целесообразно придерживаться единого дизайна для всех выступов.

К строительству выступов на крыше прибегают далеко не все владельцы недвижимости. К принятию такого решения люди склоняются после анализа его целесообразности, сопоставления преимуществ и недостатков.

Достоинства крыши с кукушкой:

• Придание строению стильного вида. Это привлекает внимание, вызывает уважение к хозяевам недвижимости.
• Обеспечение эффективной вентиляции помещения. Сырость является главным врагом стропильной системы кровли и находящимся внутри нее утеплителям. Через окно обеспечивается постоянный приток воздуха, который, насыщаясь влагой, выносит ее через аэраторы.
• Доступ естественного света. Это не только комфорт и экономия электричества на лампах. Ультрафиолетовое излучение нейтрализует болезнетворные микроорганизмы, предотвращает развитие грибка и плесени, инфекции и процессов гниения.
• Создание дополнительного пространства для проживания, обустройства помещений самого разнообразного хозяйственного или развлекательного назначения. Наличие нелишних квадратных метров и окна значительно расширяет функционал чердака.
• Возможность создания отдельного входа под крышу через высокий и достаточно широкий проем. Благодаря этому отпадает необходимость делать на фронтоне дверь.
• Широкий спектр инженерных решений относительно формы и размера. Выбор определяется архитектурой здания, собственными приоритетами, финансовыми возможностями и строительными навыками.

Есть у надстройки-кукушки свои отрицательные стороны, которые нужно учитывать на этапе проектирования и проведения монтажа.

1. Нарушение геометрии крыши, возникновение неравномерного давления на стропильные ноги. Приходится придумывать систему подпорок и противовесов, а это — возрастание веса каркаса.
2. Увеличение количества стыков, примыканий и переходов. Наличие таких участков повышает вероятность образования протечек. А это потенциально высокая вероятность проведения внепланового ремонта, который может обойтись в круглую сумму. Потребуется проводить усиленные меры по гидроизоляции.
3. Рост стоимости проекта. Придется использовать дополнительные подкосы и опоры, чтобы избежать прогиба стропил и отрыва каркаса кровли от мауэрлата с противоположной стороны здания. Кроме этого, потребуется докупать доборные детали, которые стоят недешево.

Решение сделать выступ-кукушку на крыше имеет больше плюсов, чем минусов. Первоначальные вложения многократно окупаются в ближайшей и отдаленной перспективе.

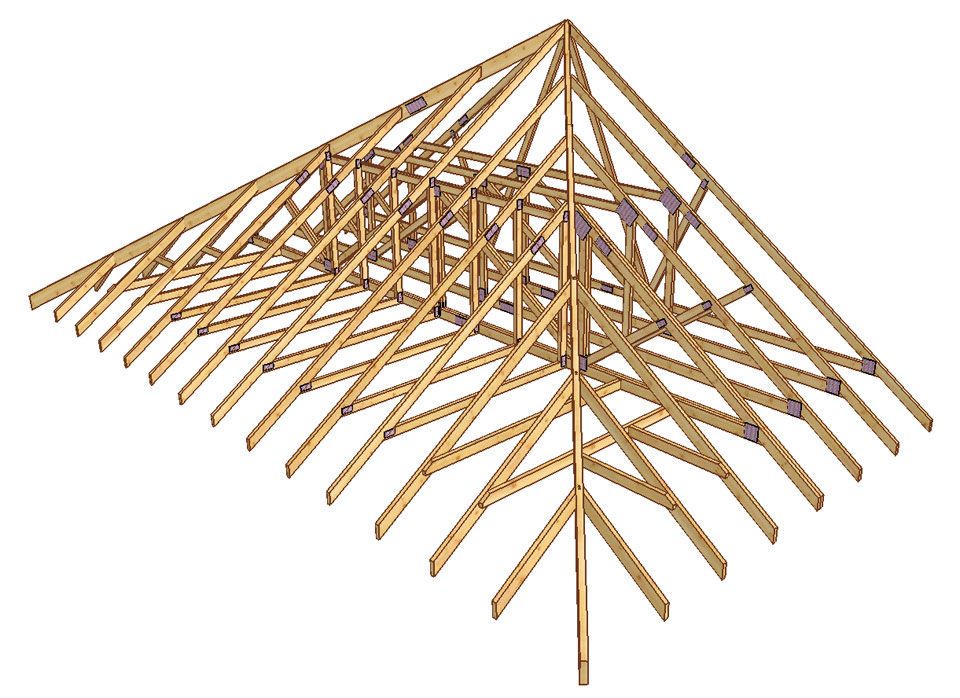

Чертежи стропильной системы

Грамотно составленный и хорошо продуманный чертеж является основой успеха строительства. Форма и размер выступа привязывается к параметрам ригелей, затяжек и стоек. Эти детали ограничивают пространство чердака или мансарды по ширине и высоте. Каркас сооружения прочно привязывается к стропильной системе кровли на глубину не менее 200 см, чтобы обеспечить надежное примыкание и исключить вероятность отрыва.

Схема пристройки кукушки могут быть такими:

1. Люк. На одном скате может быть несколько таких конструкций. Отличаются они простотой, минимализмом, но достаточно удобны и практичны. Представляют собой небольшой каркас, прикрепленный к двум соседним стропилам. Сам люк состоит из двух частей, которые при открывании (откидывании) образуют козырек и площадку.
2. Оконного типа. Проект применяется при обустройстве чердака небольшого размера. Детали остова опираются не на стропила, а на стену или мауэрлат. Благодаря этому отсутствуют нежелательные нагрузки на несущие балки, одновременно присутствуют все плюсы пристройки — свет, вентиляция, отличный обзор.
3. С выносом. Для опоры каркаса используется стена здания, на которую укладываются лаги. Это самый сложный вариант, но он дает возможность оборудовать небольшой балкон, где смогут разместиться два человека.
4. Классический. Наиболее распространенный проект, так как совмещает в себе простоту, практичность и надежность. Короб закрепляется между парой наслонных стропил и фиксируется к мауэрлату. Кровля делается односкатной или двускатной.

Одновременно с остовом крыши проводится строительство выступа балконного типа. Остальные виды закрепляются к уже законченному каркасу, подгоняясь под его параметры.

Технология монтажа своими руками

Изготовление пристройки к крыше в виде кукушки проводится в такой последовательности:

1. Сборка двух фронтонных стропил.
2. Установка коньковой балки.
3. Сборка каркаса пристройки из вертикальных и горизонтальных деталей.
4. Монтаж контробрешетки и обрешетки.
5. Установка утеплителя и мембранной пленки.
6. Накрывание сооружения кровельным материалом.
7. Проведение внутренней обшивки чердака и пристройки.
