Стропильная система двухскатной крыши с кукушкой: Крыша с кукушкой стропильная система: технология сооружения

чертежи стропильной системы, двускатная и другие типы

Проектирование крыши — довольно сложная задача, связанная с принятием разнообразных инженерных и дизайнерских решений. Оптимальным вариантом считается обустройство чердака таким образом, чтобы сделать его если не жилым, то полезным в плане продуктивного использования пространства. Выходом из затруднительных ситуаций, связанных с проектированием, является крыша с кукушкой. Это сооружение позволяет оптимизировать площадь под кровлей и придать зданию оригинальный и представительный вид.

Содержание

1. Принцип устройства крыши с кукушкой
2. Основные функции
3. Типы крыш с кукушкой по форме
4. Достоинства и недостатки крыши с кукушкой
5. Чертежи стропильной системы
6. Технология монтажа своими руками

Принцип устройства крыши с кукушкой

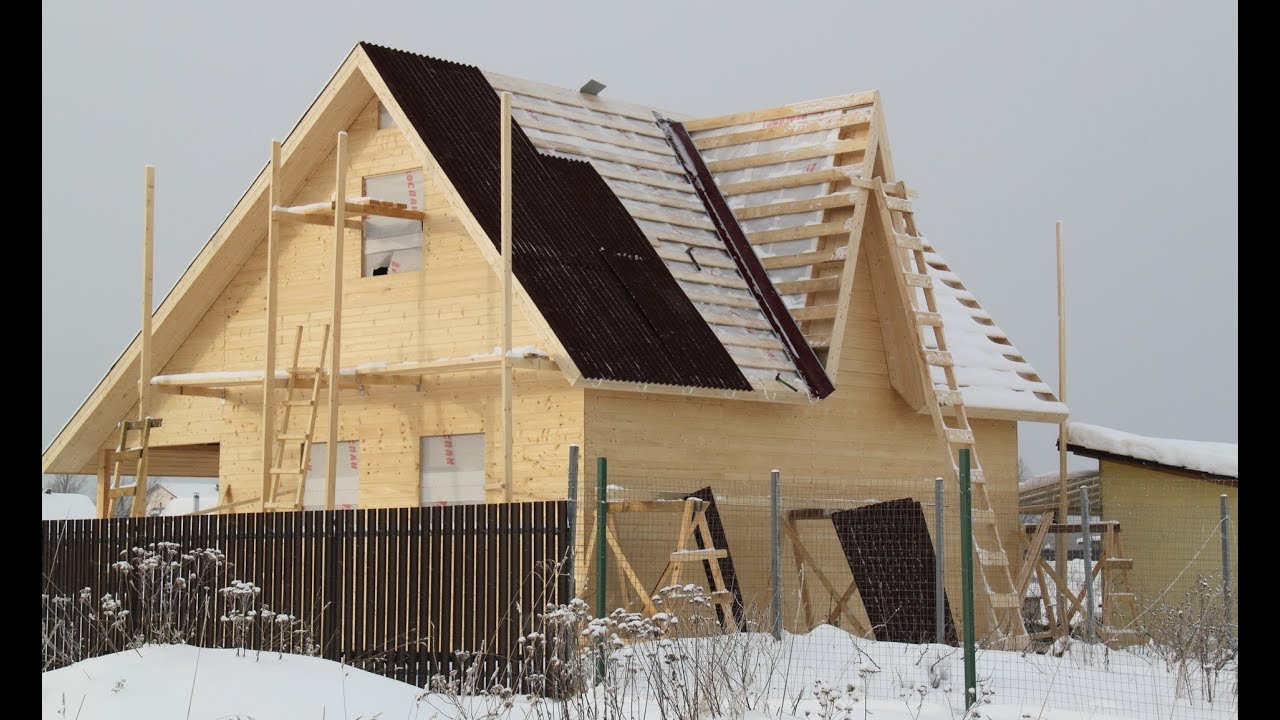

Крыша-кукушка представляет собой архитектурное сооружение, состоящее из скатов и одного или нескольких выступов на них. Сам архитектурный элемент имеет прямоугольную форму, собственную крышу и каркас, интегрированный в стропильную систему здания. Также проводятся мероприятия по утеплению и гидроизоляции данного объекта.

Свое название конструкция получила по причине сходства с выдающейся частью настенных часов с кукушкой. Как правило, для накрытия выступа используется материал, которым покрывается весь дом. Соединения и стыки заделываются доборными деталями.

Мансардный дом с кукушкой смотрится привлекательно и необычно. Но эстетикой дело не ограничивается. Выступ выполняет ряд практических функций, что делает жилье более практичным и комфортным.

Основные функции

Еще на этапе проектирования следует определиться с задачами, которые будут возлагаться на пристройку. Ее изготовление связано со строительными сложностями и дополнительными затратами.

При правильном планировании кукушатник может выполнять такие функции:

1. Расширение пространства под кровлей вплоть до создания дополнительного этажа. Появляется возможность обустройства жилой комнаты, мастерской, склада, спортзала.
2. Организация естественного освещения, которое более комфортно для восприятия. Снижение затрат на электроэнергию, так как лампы будут включаться только в темное время суток.
3. Обустройство небольшого фронтона со стандартным вертикальным остеклением. Такой вариант обходится намного дешевле, чем наклонные и горизонтальные изделия.
4. Качественное проветривание помещения. Окно обеспечит приток свежего воздуха, создание тяги и эффективный отвод влаги.
5. Улучшение внешнего вида здания. Каждому владельцу недвижимости хочется, чтобы она выглядела необычно и выделялась на фоне окружающих ее построек.

Мансарда с кукушкой стоит вложенных средств и затраченных усилий ввиду своей практичности и функциональности.

Типы крыш с кукушкой по форме

Вариантов форм и размеров множество, но выбрать нужно наиболее оптимальный. Лучшим решением является конструкция, которая органично дополняет дизайн здания, соответствуя его габаритам.

Существуют такие схемы выносных сооружений на кровле:

• вертикально расположенный оконный проем;
• высокий прямоугольный или полукруглый проем в полный рост;
• балкон и выносная площадка на дополнительных опорах.

По своей сути выступы являются аналогом и продолжением крыши. У них такое же устройство — деревянный каркас, кровельное покрытие, утепление и гидроизоляция. Разница состоит только в конфигурации сооружений.

Формы кровли кукушки могут быть такими:

1. Односкатная. Представляет собой сооружение в виде параллелепипеда или куба с плоским или наклонным верхом. Наиболее простое в планировке и строительстве. Минус в том, что уклона может оказаться недостаточно для эффективного отвода воды и самопроизвольного схода снега.
2. Двускатная. Это классический проект, который применяется при обустройстве крыши с аналогичной формой. Такой выступ и сам смотрится, как маленький домик, создавая ощущение комфорта и уюта. Скаты могут переходить на крышу или в вертикальные стены, образующие большой проем.
3. Вальмовая. Строения подразделяются на трехскатные и четырехскатные. Второй вариант представляет собой остроконечную башенку или шатер. Используется реже, так как сложен в проектировании, строительстве и обслуживании.
4. Арочная. Такие формы популярны по причине своей оригинальности. Полукруглый выступ отлично смотрится на строениях любого типа и размера. Не возникает проблем со скоплением мусора и схода осадков. В качестве кровельного материала используется рубероид, мягкая плитка или фасонные детали из профлиста.

На одном строении можно сделать несколько кукушек. В целях создания единого ансамбля из больших и малых сооружений целесообразно придерживаться единого дизайна для всех выступов.

К строительству выступов на крыше прибегают далеко не все владельцы недвижимости. К принятию такого решения люди склоняются после анализа его целесообразности, сопоставления преимуществ и недостатков.

Достоинства крыши с кукушкой:

• Придание строению стильного вида. Это привлекает внимание, вызывает уважение к хозяевам недвижимости.
• Обеспечение эффективной вентиляции помещения. Сырость является главным врагом стропильной системы кровли и находящимся внутри нее утеплителям. Через окно обеспечивается постоянный приток воздуха, который, насыщаясь влагой, выносит ее через аэраторы.
• Доступ естественного света. Это не только комфорт и экономия электричества на лампах. Ультрафиолетовое излучение нейтрализует болезнетворные микроорганизмы, предотвращает развитие грибка и плесени, инфекции и процессов гниения.
• Создание дополнительного пространства для проживания, обустройства помещений самого разнообразного хозяйственного или развлекательного назначения. Наличие нелишних квадратных метров и окна значительно расширяет функционал чердака.
• Возможность создания отдельного входа под крышу через высокий и достаточно широкий проем. Благодаря этому отпадает необходимость делать на фронтоне дверь.
• Широкий спектр инженерных решений относительно формы и размера. Выбор определяется архитектурой здания, собственными приоритетами, финансовыми возможностями и строительными навыками.

Есть у надстройки-кукушки свои отрицательные стороны, которые нужно учитывать на этапе проектирования и проведения монтажа.

1. Нарушение геометрии крыши, возникновение неравномерного давления на стропильные ноги. Приходится придумывать систему подпорок и противовесов, а это — возрастание веса каркаса.
2. Увеличение количества стыков, примыканий и переходов. Наличие таких участков повышает вероятность образования протечек. А это потенциально высокая вероятность проведения внепланового ремонта, который может обойтись в круглую сумму. Потребуется проводить усиленные меры по гидроизоляции.
3. Рост стоимости проекта. Придется использовать дополнительные подкосы и опоры, чтобы избежать прогиба стропил и отрыва каркаса кровли от мауэрлата с противоположной стороны здания. Кроме этого, потребуется докупать доборные детали, которые стоят недешево.

Решение сделать выступ-кукушку на крыше имеет больше плюсов, чем минусов. Первоначальные вложения многократно окупаются в ближайшей и отдаленной перспективе.

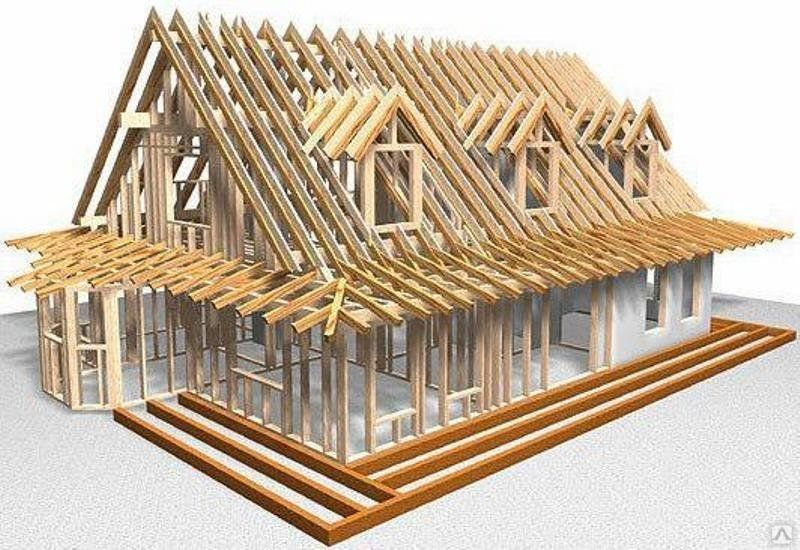

Чертежи стропильной системы

Грамотно составленный и хорошо продуманный чертеж является основой успеха строительства. Форма и размер выступа привязывается к параметрам ригелей, затяжек и стоек. Эти детали ограничивают пространство чердака или мансарды по ширине и высоте. Каркас сооружения прочно привязывается к стропильной системе кровли на глубину не менее 200 см, чтобы обеспечить надежное примыкание и исключить вероятность отрыва.

Схема пристройки кукушки могут быть такими:

1. Люк. На одном скате может быть несколько таких конструкций. Отличаются они простотой, минимализмом, но достаточно удобны и практичны. Представляют собой небольшой каркас, прикрепленный к двум соседним стропилам. Сам люк состоит из двух частей, которые при открывании (откидывании) образуют козырек и площадку.
2. Оконного типа. Проект применяется при обустройстве чердака небольшого размера. Детали остова опираются не на стропила, а на стену или мауэрлат. Благодаря этому отсутствуют нежелательные нагрузки на несущие балки, одновременно присутствуют все плюсы пристройки — свет, вентиляция, отличный обзор.
3. С выносом. Для опоры каркаса используется стена здания, на которую укладываются лаги. Это самый сложный вариант, но он дает возможность оборудовать небольшой балкон, где смогут разместиться два человека.
4. Классический. Наиболее распространенный проект, так как совмещает в себе простоту, практичность и надежность. Короб закрепляется между парой наслонных стропил и фиксируется к мауэрлату. Кровля делается односкатной или двускатной.

Одновременно с остовом крыши проводится строительство выступа балконного типа. Остальные виды закрепляются к уже законченному каркасу, подгоняясь под его параметры.

Технология монтажа своими руками

Изготовление пристройки к крыше в виде кукушки проводится в такой последовательности:

1. Сборка двух фронтонных стропил.
2. Установка коньковой балки.
3. Сборка каркаса пристройки из вертикальных и горизонтальных деталей.
4. Монтаж контробрешетки и обрешетки.
5. Установка утеплителя и мембранной пленки.
6. Накрывание сооружения кровельным материалом.
7. Проведение внутренней обшивки чердака и пристройки.

В заключение выполняется монтаж доборных деталей, окна и декорирование сооружения.

Крыша с кукушкой и фото как сделать стропильную систему

При строительстве нового дома треть всех ресурсов уходит на устройство крыши. Это одна из важнейших конструкций и от правильного проектирование и возведения зависит срок эксплуатации всего здания. Для расширения жилого пространства делают мансардный этаж. Чтобы в комнате было больше естественного света приходится делать необычные элементы. Из статьи вы узнаете, что из себя представляет эта конструкция и как сделать кукушку на крыше.

Как выглядит и для чего нужна кукушка?

Небольшой выступ, расположенный на двухскатной крыше мансардного этажа, называют «кукушкой». Он имеет собственный каркас из стропильных балок и обрешетки, соединенный с основной конструкцией. Сверху покрывается кровельным материалом, создавая единый образ здания. Этот архитектурный элемент получил такое название из-за сходства с классическими настенными часами. Крыша с кукушкой собирается в нескольких вариациях:

1. С двумя скатами. Внешний вид такой конструкции напоминает небольшой домик на крыше и выглядит как старинные часы.
2. С одним скатом. Отличается от прошлого варианта внешним видом и простотой устройства.
3. Вальмовая. На первый взгляд, схожа с двускатной, но в передней част имеет дополнительный, небольшой скат, напоминающий козырек.
4. Арочная. Для устройства такой кукушки потребуются гибкие кровельные материалы. Обычно арочные конструкции делают на домах, стилизованных под альпийские шале.

Возведение кукушки на крыше дома сопряжено со снижением несущей способности каркаса. Кроме того, ломанные узлы примыкания кровли повышают риск появления протечек. Чтобы избежать неприятных последствий доверьте работу специалистам.

Разобравшись с тем что из себя представляет конструкция кукушки перейдем описанию ее назначения и функций. Это поможет определиться с необходимостью установки архитектурного элемента. Первое что важно помнить: кукушка не только декоративная часть здания. Конструкция служит для выполнения следующих задач:

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

• Увеличивает объем мансардного или чердачного этажа. Полученная площадь позволит сделать новую комнату, практично и удобно разместить санузел, кладовую или спальню.
• Добавляет новый оконный проем, необходимой для организации жилой комнаты. Конечно, сделать источник естественного освещения можно и встроенным окном в кровлю, но это довольно сложно и затратно. Вертикальное остекление будет проще, сделает дом в целом более привлекательным.

Технология сборки крыши

Перед тем как приступить к монтажу элемента важно сделать необходимые замеры. Все узлы в крыше дома, угол наклона, длина ската и другие параметры конструкции должны быть тщательно выверены. Работа проходит в семь этапов:

1. Устройство крыши начинается с укладки мауэрлата, на который будет опираться будущая стропильная система. Обычно выбирают брус со сторонами 100 на 100 миллиметров.
2. Устанавливают стропильную систему, являющуюся основанием для последующих кровельных работ. Сечение балок, шаг между ними и конструкция рассчитывается в соответствии с будущими нагрузками в месте строительства. Между несколькими стропилами оставляют свободное пространство для монтажа кукушки.
3. Монтаж дополнительных элементов крепления, которые придают каркасу необходимую жесткость и прочность. В зависимости от проектного решения это могут быть подкосы, растяжки, бабки или что-то другое.
4. В оставшемся пространстве устанавливают 2 лобовые балки для выступа.
5. По торцам кукушки устанавливают вертикальные стойки, они будут служить своеобразными стенами.

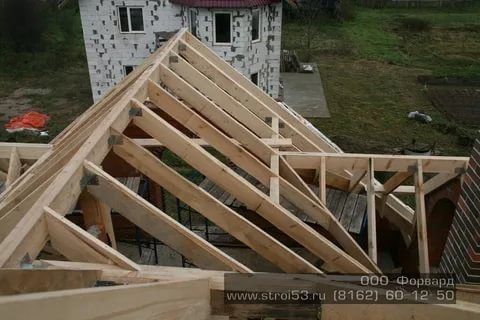

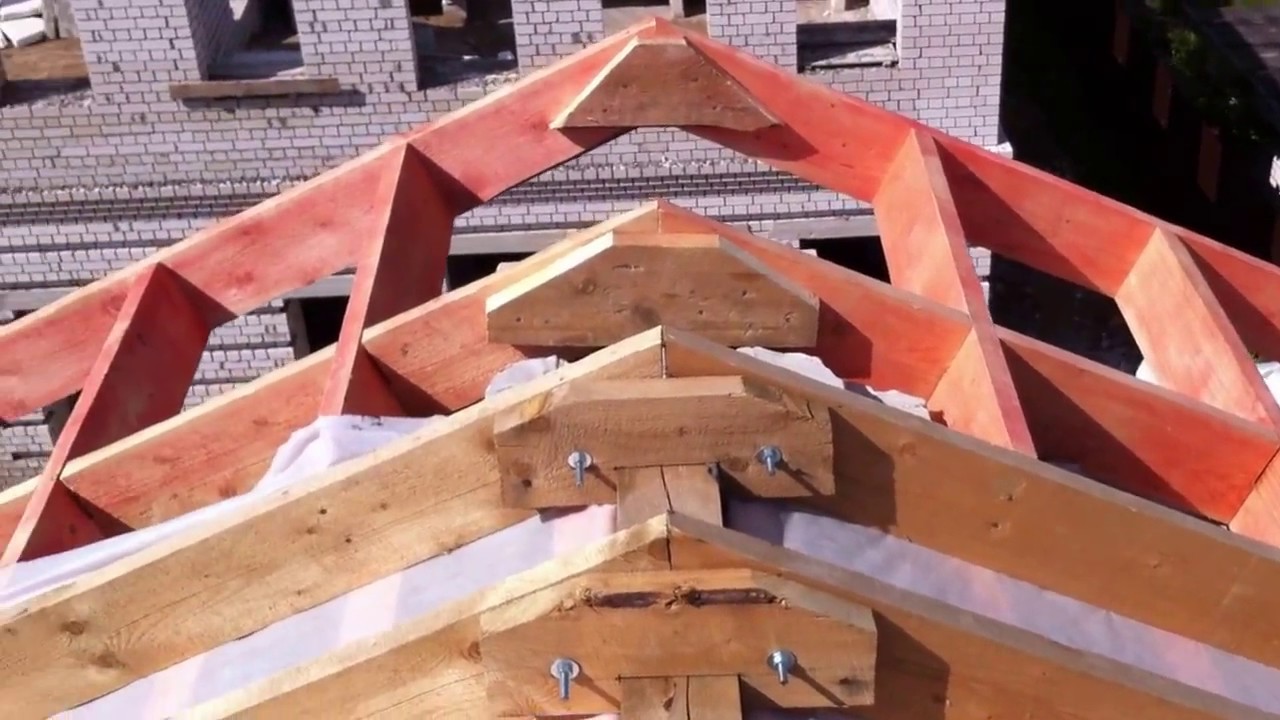

6. Далее идет монтаж прогонов поверх ранее установленных стоек. Между ними крепят перемычки для будущего потолка. Ниже показана сборка каркаса с кукушкой, фото передает один из вариантов системы.
7. Собирают стропильные ноги кукушки.

После этого окончание строительства крыши ничем не отличается от обычного варианта, без архитектурных излишеств.

При устройстве кукушки помните о важности дополнительной гидроизоляции в места примыкания элемента к основному настилу. Если сделать все точно по технологии, тогда комфорт жилища повысится.
