Стропильная система двухскатной крыши с фронтонами: Стропильная система фронтонами: схемы трехфронтонной крыши

Стропильная система фронтонами: схемы трехфронтонной крыши

Опорой для укладки наслонных стропил могут служить не только разные по высоте несущие стены малоэтажной постройки или замещающие их подстропильные конструкции. Установка основных элементов каркаса скатной крыши может производиться на торцевые стенки. Сооружают их из пенобетонных блоков, пиломатериалов, бревна, кирпича в форме чаще всего треугольников, реже пятиугольников.

Этот способ строительства отличается от стандартных схем. Для его реализации надо четко знать, как возводится стропильная система фронтонами, какие правила следует соблюдать при ее устройстве.

Самая распространенная в малоэтажном строительстве технология сооружения каркаса крыши заключается в укладке стропилин на несущие стены, различающиеся по высоте. Вместо сплошной внутренней стены посреди чердака может устанавливаться «рама» из бруса. Состоит она из стоек, опирающихся на лежень, установленного сверху конькового прогона и подкосов, обеспечивающих конструктивную жесткость.

Однако оба указанных метода существенно сокращают возможности по планировке чердачного пространства, которое рачительные хозяева все чаще стремятся оборудовать как спальню, бильярдную и т.п.

Для того чтобы не загромождать будущую мансарду стойками, арками и перегородками, можно просто в качестве опорных конструкций использовать торцовые стенки постройки. Они-то и станут служить опорой для конькового прогона.

Способы крепления коньковой балки

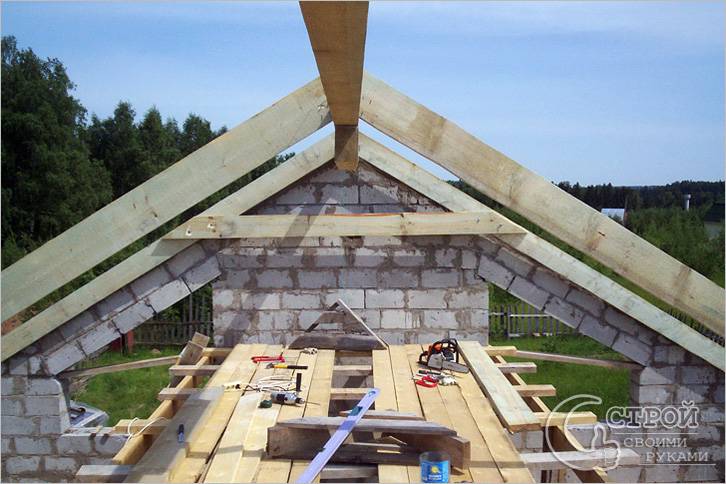

Прогон – опорная балка для верха стропилин, определяющая излом скатной крыши, ее коньковое ребро. Выполняют его горизонтально уложенным бревном, доской или брусом.  В случае устройства каркаса с опорой на фронтоны, прогон устанавливают тремя методами:

• С замуровыванием во фронтонную стенку. В этом случае в торцовых стенах на высоте установки прогона формируются ниши, в которые укладываются обернутые гидроизоляцией края прогона.
• Со сквозным пересечением фронтона. По этой схеме в торцевых стенах формируют сквозные отверстия, через которые края прогона выходят за пределы строения с наружной стороны.
• С установкой на кронштейны. Практически народный способ, согласно которому на высоте расположения прогона к фронтонам крепят оцинкованные кронштейны, на которые опирают края прогонной балки. Метод применяют в основном в сооружении легких крыш дачных домиков.

Первый вариант не предполагает герметичной заделки края балки в каменной или кирпичной кладке. Материал стены и древесина не должны контактировать напрямую, чтобы не стать причиной преждевременного загнивания стропильной системы. Потому прогон делают длиной на 2 — 5 см меньше, чем размер перекрываемого пролета плюс глубина обоих углублений.

На дно выбранной во фронтоне ниши укладывают промасленную или пропитанную битумом деревянную прокладку из обрезка доски. Края балки запиливают под углом около 55 — 60º. Подобным образом увеличивают площадь торца деревянного элемента, чтобы оптимизировать просушку древесины и воздухообмен.

Перед монтажом коньковой балки проводится обязательная обработка антисептическим составом.

Во втором варианте, с пересечением фронтонных стенок прогоном, подготовка к укладке и гидроизоляция балки производится аналогичным способом. Преимущество этой схемы в том, что за счет выноса за стены консолей прогонная балка существенно разгружается.

Действующая на консоли снаружи дома сила будет гнуть их книзу, выпучивая центральную часть балки вверх. Немалый вес длинномерного деревянного элемента, направленный по традиции вниз, будет сопротивляться означенному явлению. Благодаря противодействию двух разнонаправленных сил коньковый прогон не выгнется ни в одну из сторон.

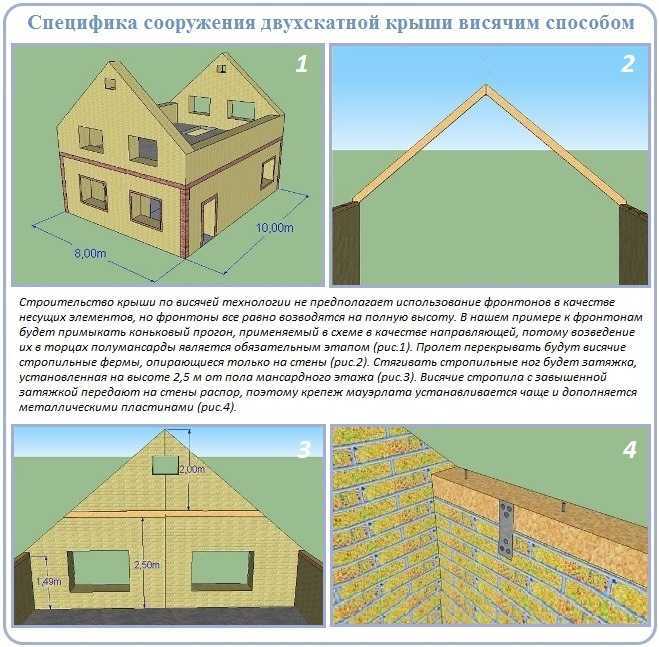

Варианты стропильных конструкций по фронтонам

Использование фронтонов в качестве опор позволяет отказаться от многочисленных конструктивных элементов, размещаемых в пределах мансардного или чердачного пространства. Отпадает необходимость в строительстве совсем не дешевых внутренних несущих стен, существенно сокращается, а при незначительных по протяженности пролетах сводится к нулю число вертикальных опор.

Сооружение трехфронтонной Т-образной крыши чаще всего проводится по схеме с опорой прогонов на фронтонные стенки, т.к. при выполнении работ обычным способом конструкция выходит излишне сложной. Устройство и установка многочисленных подкосов и шпренгельных ферм тормозит темпы строительства. А при возведении крыши скорость категорически не рекомендуется снижать, чтобы не «попасть» в период дождей.

Отметим, что при возведении крыш с пролетами свыше 6 м конструкцию, упрощенную путем отказа от ряда опорных деталей, придется все-таки усложнить. Коньковые балки получаются излишне массивными. Кроме того факта, что для их подъема к месту установки и монтажа потребуется спецтехника, есть риск слишком сильного прогиба посередине тяжелого прогона.

В списке стандартных решений для перекрытия больших пролетов прогонными балками, опирающимися на фронтоны, значатся:

• Сооружение в коробке дома несущей стены с установкой на нее опоры или шпренгельной фермы. Стену строят поперек направлению прогона.
• Деление коньковой балки на две части с установкой под место сопряжения опорной стойки или строительной фермы.
• Установка укосин с опиранием во фронтонные стенки.

Если пролет не превышает 7 – 8 м, то для разгрузки коньковой балки допустимо применять укосины или капители на фронтонных стенках под краями длинномерного элемента. Они примут на себя часть нагрузки и украсят интерьер.

Еще один действенный способ разгрузки слишком длинной коньковой балки состоит в установке дополнительных прогонов, точно так же опирающихся на фронтон, но сбоку и ниже по скату крыши. Реализация подобного метода наталкивает мысль: а нужны ли теперь в схеме устройства крыши стропила? Ведь обрешетку для установки покрытия можно крепить прямо к прогонам.

Возможно, для конструкций без утепления можно запросто обойтись и без стропил. В истории строительства есть такие решения, например, построенные на самцах бревенчатых домов бесстропильные крыши.

Однако в случае устройства утепленной мансардной крыши некую имитацию стропильных ног все же придется установить, ведь теплоизоляция нуждается в организации естественной вентиляции. Для этого перпендикулярно прогонам достаточно установить брусок с размерами сторон 40×50 или 50×50 мм с шагом от 0,7 до 1,2 м. Ему не нужно сопротивляться нагрузкам, он должен просто формировать вентиляционные продухи.

Выбор материала для конькового прогона

Понятно, что основным конструктивным элементом каркаса крыши фронтонами является коньковый прогон. Он воспринимает основную нагрузку и передает ее фронтонным стенам. Поэтому все расчеты по строительству стропильной системы подобного типа проводятся именно для него.

Для устройства прогонной балки подходит:

• Брус. Применяется в случае перекрытия пролета до 6 м. При использовании элементов бóльшей длины необходим монтаж дополнительных опорных стоек и подкосов.
• Бревно. Лес приобретают, исходя из проектных размеров прогона с запасом на обработку торцов. Бревна стесываются не полностью на два каната, а только в местах контакта с фронтонными стенками и со стропилинами.
• Клееная балка. Подходит для пролетов свыше 6 м, т.к. обладает внушительной прочностью и сопротивляемостью на изгиб, значительно большей, чем у цельнодеревянного бруса.

Сечение материала подбирают расчетным путем с учетом характерных для региона значений ветровой и снеговой нагрузки. Сначала определяют величины изгибающих моментов М, выражающихся в кг×см. Если прогон составлен из нескольких балок, то момент изгиба находят для самой изогнутой части составного прогона.

Когда результат вычислений момента изгиба станет известен, можно приступать к подбору сечения материала для устройства прогона. Для этого произвольно задается или высота, или ширина бруса, а вычисления производятся по приведенным нами в графических приложениях формулам.

Полученный в ходе вычислений результат необходимо проверить на предельную величину прогиба, которое не должно превышать 1/200 от общей длины коньковой балки. Если результат удовлетворяет техническим требованиям, то производится проверка на предельное внутреннее напряжение, появляющееся внутри балки во время ее прогиба.

Если по обоим предельным состояниям «запас» прочности получился довольно большим, можно уменьшить высоту либо ширину бруска. Не исключено, что в итоге повторных расчетов получится ощутимо сэкономить на материале. Если расчетный прогиб больше технического предела, то размеры материала для прогонной балки требуется увеличить и рассчитывать, пока не получится идеальный результат.

Если для устройства коньковой балки будет использоваться бревно, то следует помнить, что несущая способность сохранившей структуру древесины значительно выше, чем у пиленого бруса благодаря тому, что ее природные волокна не повреждены. Расчеты тогда производятся по формуле, ориентированной на вычисление характеристик цельного строительного леса.

Используя бревно при перекрытии больших пролетов, можно зрительно минимизировать прогиб одним из старинных способов, которым пользовались строители масштабных бревенчатых теремов.

Коромысло-образные тяжелые бревна в ходе эксплуатации прогибались посередине, в результате превращались в безукоризненно ровные элементы перекрытия. В наши дни описанная методика тоже нашла применение. Ею пользуются при заливке предварительно напряженных бетонных балок, просто незначительный изгиб практически незаметен, тем более, если конструкция уже простояла несколько лет.

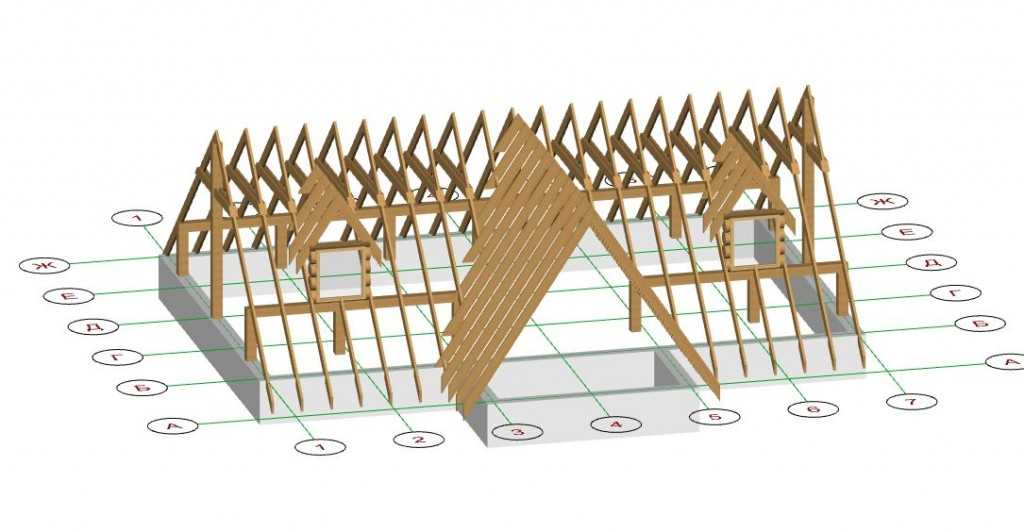

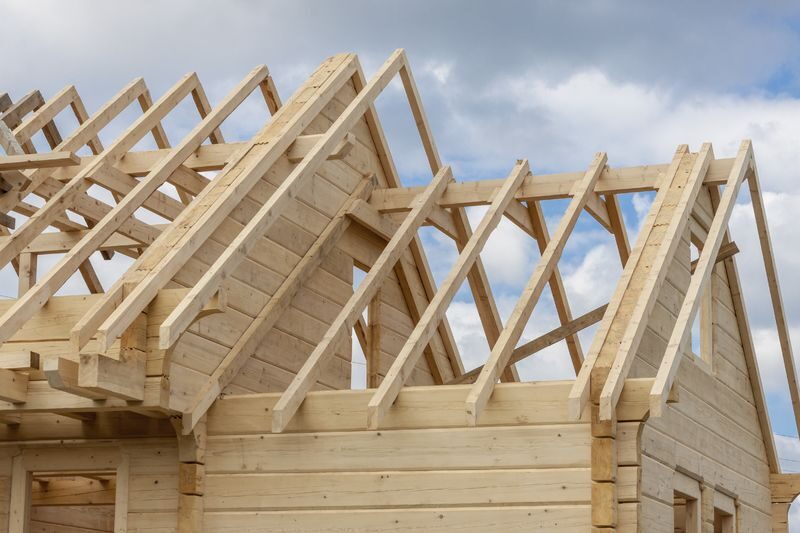

Рассмотрим пример строительства крыши с тремя фронтонами, один их которых будет ниже, чем расположенные друг против друга его парные аналоги. Это весьма распространенный вариант проектирования загородных домов с крупным эркером, перекрытым собственной скатной крышей.

Сопряжение скатов эркера с основными скатами формирует две ендовы, для сооружения которых используются сдвоенные доски. Т.к. планируется устройство мансарды, установлена будет только одна центральная стойка, требующаяся для опирания расположенного ниже прогона, присоединяемого торцом к главной коньковой балке.

Этот узел в обычных трехфронтонных крышах с расположением прогонов на одной высоте не усиливается стойкой без необходимости. Направленный перпендикулярно к основному коньковому брусу элемент в таких ситуациях устанавливается на металлический оцинкованный кронштейн или на прибитый к основной балке опорный брусок.

Монтируемые в половинах пролета балки относятся к категории вспомогательных элементов. Их демонтируют перед отделкой мансарды. Для изготовления временных опор подойдет доска 50×150 мм. Центральная стационарная стойка будет довольно солидно нагружена, потому для ее изготовления применяется брус 100×150 мм.

Следует учесть, что одной даже мощной опоры для разгрузки трехфронтонной конструкции недостаточно. К тому же диагональные стропилины ендов будут тоже опираться на нее через прогон эркера. Поэтому центральную стойку усиливают подкосом, упирающимся в ответвление прогона и в мауэрлат внутренней несущей стены. Планировку мансарды следует проводить с ориентиром на указанное обстоятельство.

Фиксация Т-образной конструкции к фронтонам производится на стальные кронштейны, которые необходимо заранее закрепить на положенном месте с учетом проектной высоты. Установка кронштейнов производится так, чтобы каркас крыши оказался выше линии фронтонов примерно на половину толщины стропилины.

После устройства каркаса к торцам крайних стропильных ног будут крепиться выноса, часть которых лежит на кирпичном фронтоне, часть формирует фронтонный свес. Перед установкой выносов – укороченных стропильных ног, прикрепляемых по схеме поперечного лобового упора, на фронтоны укладывается рубероид или подобная рулонная гидроизоляция.

Краткий алгоритм сооружения Т-образной крыши выглядит следующим образом:

• Установка мауэрлата по периметру будущей крыши. В сооружении основания для устройства стропильной системы в нашем примере используется брус 100×150 мм.
• Монтаж балок перекрытия. Их изготавливают из бруса 100×150 мм или поставленной на ребро доски 50×150 мм. Первыми устанавливаются крайние балки, между которыми натягивается шнур. После контроля их положения и крепления проводится монтаж рядовых балок с шагом 60 – 80 см.
• Для удобства производства работ по закрепленным балкам свободно укладывается доска.
• Установка основной опоры согласно проектным данным. Ее фиксация производится с помощью металлических уголков или пришитых с двух сторон деревянных накладок.
• Установка вспомогательных стоек в серединах двух частей основного пролета и в середине ответвления Т-образной крыши.
• Установка кронштейнов для укладки прогонов.
• Укладка прогонных балок с фиксацией в кронштейнах. Крепление прогона ответвления производится с помощью металлических зубчатых деталей или опорного бруска.
• Контроль качества установки прогонов. Проводится с помощью натянутой шнурки, отвеса и строительного уровня. При необходимости выполняется корректировка положения элементов конструкции.
• Изготовление и установка рядовых цельных стропилин.
• Изготовление и установка диагональной стропильной ноги, сшитой из пары досок.
• Изготовление и установка нарожников – укороченных стропилин, формирующих скаты ендов.
• Точка состыковки диагональных стропильных ног с прогоном ответвления Т-образной крыши усиливается установкой подкоса,

В завершении в точке присоединения диагональных стропилин устанавливается еще одна укороченная стропильная нога, проложенная от основного прогона к нижележащей балке. Она должна быть строго параллельна стропилинам основных скатов крыши. Для ее примерки на месте соседние стропила соединяются шнуркой, которая поможет провести точную разметку.

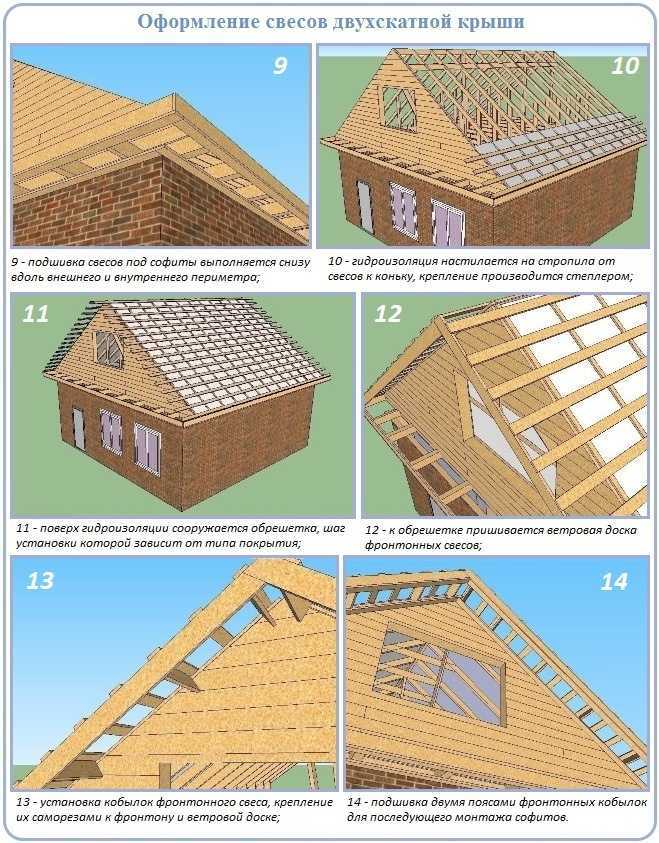

После по фронтонам ставят выноса, а затем по готовой стропильной системе монтируют обрешетку под крепление покрытия.

Ролик с подробным изложением нюансов строительства двухскатной крыши над коробкой с фронтонами из газобетона:

Сооружение крыши над мастерской:

Стропильная конструкция дома с тремя фронтонами:

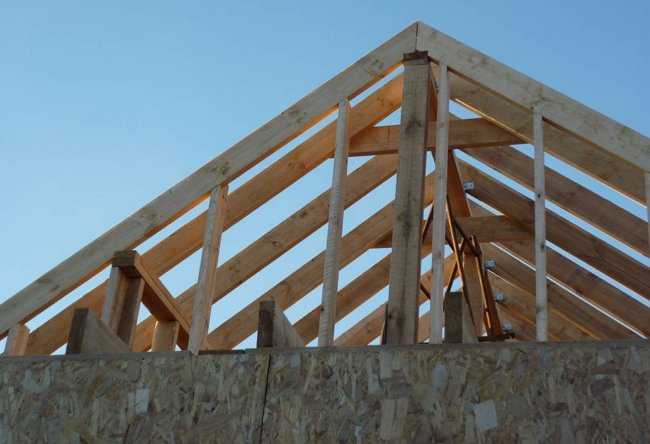

Сооружение стропильных каркасов по фронтонам проводится проще и быстрее, чем устройство аналогичных крыш с каркасными торцевыми стенками. Однако расходы будут несколько выше. Следует помнить, что если прогон крепится к фронтону с оконным проемом, то между его верхней линией и местом фиксации коньковой балки должно быть не меньше шести рядов армированной кладки или должна быть установлена бетонная перемычка.
