Стропильная система двухскатной крыши с фронтонами: Стропильная система фронтонами: схемы трехфронтонной крыши

Стропильная система фронтонами: схемы трехфронтонной крыши

Опорой для укладки наслонных стропил могут служить не только разные по высоте несущие стены малоэтажной постройки или замещающие их подстропильные конструкции. Установка основных элементов каркаса скатной крыши может производиться на торцевые стенки. Сооружают их из пенобетонных блоков, пиломатериалов, бревна, кирпича в форме чаще всего треугольников, реже пятиугольников.

Этот способ строительства отличается от стандартных схем. Для его реализации надо четко знать, как возводится стропильная система фронтонами, какие правила следует соблюдать при ее устройстве.

Самая распространенная в малоэтажном строительстве технология сооружения каркаса крыши заключается в укладке стропилин на несущие стены, различающиеся по высоте. Вместо сплошной внутренней стены посреди чердака может устанавливаться «рама» из бруса. Состоит она из стоек, опирающихся на лежень, установленного сверху конькового прогона и подкосов, обеспечивающих конструктивную жесткость.

Однако оба указанных метода существенно сокращают возможности по планировке чердачного пространства, которое рачительные хозяева все чаще стремятся оборудовать как спальню, бильярдную и т.п.

Для того чтобы не загромождать будущую мансарду стойками, арками и перегородками, можно просто в качестве опорных конструкций использовать торцовые стенки постройки. Они-то и станут служить опорой для конькового прогона.

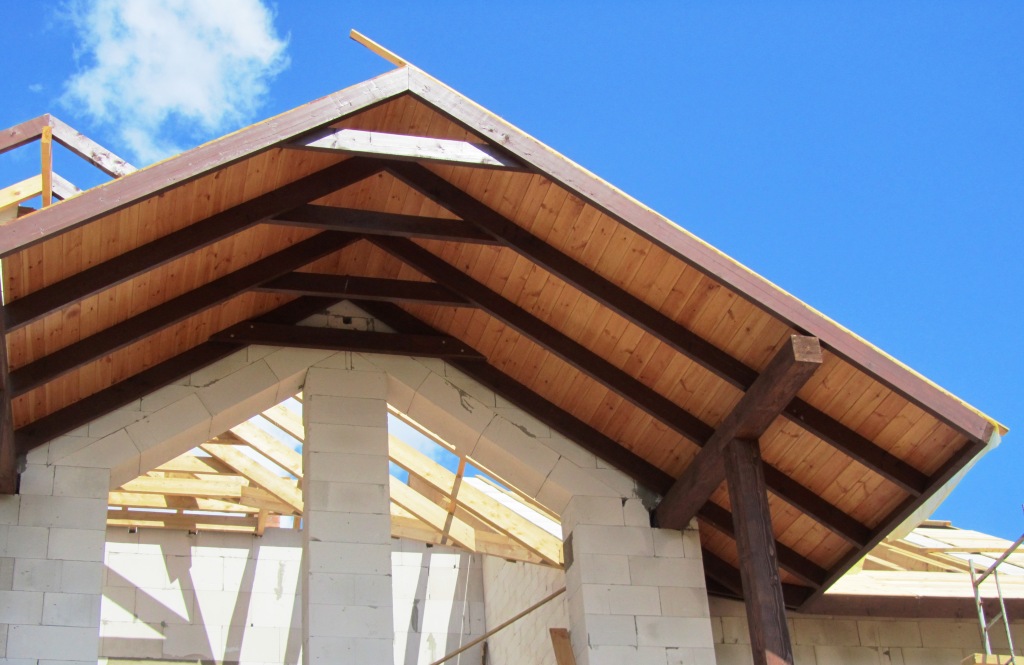

Способы крепления коньковой балки

Прогон – опорная балка для верха стропилин, определяющая излом скатной крыши, ее коньковое ребро. Выполняют его горизонтально уложенным бревном, доской или брусом.  В случае устройства каркаса с опорой на фронтоны, прогон устанавливают тремя методами:

• С замуровыванием во фронтонную стенку. В этом случае в торцовых стенах на высоте установки прогона формируются ниши, в которые укладываются обернутые гидроизоляцией края прогона.
• Со сквозным пересечением фронтона. По этой схеме в торцевых стенах формируют сквозные отверстия, через которые края прогона выходят за пределы строения с наружной стороны.
• С установкой на кронштейны. Практически народный способ, согласно которому на высоте расположения прогона к фронтонам крепят оцинкованные кронштейны, на которые опирают края прогонной балки. Метод применяют в основном в сооружении легких крыш дачных домиков.

Первый вариант не предполагает герметичной заделки края балки в каменной или кирпичной кладке. Материал стены и древесина не должны контактировать напрямую, чтобы не стать причиной преждевременного загнивания стропильной системы. Потому прогон делают длиной на 2 — 5 см меньше, чем размер перекрываемого пролета плюс глубина обоих углублений.

На дно выбранной во фронтоне ниши укладывают промасленную или пропитанную битумом деревянную прокладку из обрезка доски. Края балки запиливают под углом около 55 — 60º. Подобным образом увеличивают площадь торца деревянного элемента, чтобы оптимизировать просушку древесины и воздухообмен.

Перед монтажом коньковой балки проводится обязательная обработка антисептическим составом.

Во втором варианте, с пересечением фронтонных стенок прогоном, подготовка к укладке и гидроизоляция балки производится аналогичным способом. Преимущество этой схемы в том, что за счет выноса за стены консолей прогонная балка существенно разгружается.

Действующая на консоли снаружи дома сила будет гнуть их книзу, выпучивая центральную часть балки вверх. Немалый вес длинномерного деревянного элемента, направленный по традиции вниз, будет сопротивляться означенному явлению. Благодаря противодействию двух разнонаправленных сил коньковый прогон не выгнется ни в одну из сторон.

Варианты стропильных конструкций по фронтонам

Использование фронтонов в качестве опор позволяет отказаться от многочисленных конструктивных элементов, размещаемых в пределах мансардного или чердачного пространства. Отпадает необходимость в строительстве совсем не дешевых внутренних несущих стен, существенно сокращается, а при незначительных по протяженности пролетах сводится к нулю число вертикальных опор.

Сооружение трехфронтонной Т-образной крыши чаще всего проводится по схеме с опорой прогонов на фронтонные стенки, т.к. при выполнении работ обычным способом конструкция выходит излишне сложной. Устройство и установка многочисленных подкосов и шпренгельных ферм тормозит темпы строительства. А при возведении крыши скорость категорически не рекомендуется снижать, чтобы не «попасть» в период дождей.

Отметим, что при возведении крыш с пролетами свыше 6 м конструкцию, упрощенную путем отказа от ряда опорных деталей, придется все-таки усложнить. Коньковые балки получаются излишне массивными. Кроме того факта, что для их подъема к месту установки и монтажа потребуется спецтехника, есть риск слишком сильного прогиба посередине тяжелого прогона.

В списке стандартных решений для перекрытия больших пролетов прогонными балками, опирающимися на фронтоны, значатся:

• Сооружение в коробке дома несущей стены с установкой на нее опоры или шпренгельной фермы. Стену строят поперек направлению прогона.
• Деление коньковой балки на две части с установкой под место сопряжения опорной стойки или строительной фермы.
• Установка укосин с опиранием во фронтонные стенки.

Если пролет не превышает 7 – 8 м, то для разгрузки коньковой балки допустимо применять укосины или капители на фронтонных стенках под краями длинномерного элемента. Они примут на себя часть нагрузки и украсят интерьер.

Еще один действенный способ разгрузки слишком длинной коньковой балки состоит в установке дополнительных прогонов, точно так же опирающихся на фронтон, но сбоку и ниже по скату крыши. Реализация подобного метода наталкивает мысль: а нужны ли теперь в схеме устройства крыши стропила? Ведь обрешетку для установки покрытия можно крепить прямо к прогонам.

Возможно, для конструкций без утепления можно запросто обойтись и без стропил. В истории строительства есть такие решения, например, построенные на самцах бревенчатых домов бесстропильные крыши.

Однако в случае устройства утепленной мансардной крыши некую имитацию стропильных ног все же придется установить, ведь теплоизоляция нуждается в организации естественной вентиляции. Для этого перпендикулярно прогонам достаточно установить брусок с размерами сторон 40×50 или 50×50 мм с шагом от 0,7 до 1,2 м. Ему не нужно сопротивляться нагрузкам, он должен просто формировать вентиляционные продухи.

Выбор материала для конькового прогона

Понятно, что основным конструктивным элементом каркаса крыши фронтонами является коньковый прогон. Он воспринимает основную нагрузку и передает ее фронтонным стенам. Поэтому все расчеты по строительству стропильной системы подобного типа проводятся именно для него.

Для устройства прогонной балки подходит:

• Брус. Применяется в случае перекрытия пролета до 6 м. При использовании элементов бóльшей длины необходим монтаж дополнительных опорных стоек и подкосов.
• Бревно. Лес приобретают, исходя из проектных размеров прогона с запасом на обработку торцов. Бревна стесываются не полностью на два каната, а только в местах контакта с фронтонными стенками и со стропилинами.
• Клееная балка. Подходит для пролетов свыше 6 м, т.к. обладает внушительной прочностью и сопротивляемостью на изгиб, значительно большей, чем у цельнодеревянного бруса.

Сечение материала подбирают расчетным путем с учетом характерных для региона значений ветровой и снеговой нагрузки. Сначала определяют величины изгибающих моментов М, выражающихся в кг×см. Если прогон составлен из нескольких балок, то момент изгиба находят для самой изогнутой части составного прогона.

Когда результат вычислений момента изгиба станет известен, можно приступать к подбору сечения материала для устройства прогона. Для этого произвольно задается или высота, или ширина бруса, а вычисления производятся по приведенным нами в графических приложениях формулам.

Полученный в ходе вычислений результат необходимо проверить на предельную величину прогиба, которое не должно превышать 1/200 от общей длины коньковой балки. Если результат удовлетворяет техническим требованиям, то производится проверка на предельное внутреннее напряжение, появляющееся внутри балки во время ее прогиба.

Если по обоим предельным состояниям «запас» прочности получился довольно большим, можно уменьшить высоту либо ширину бруска. Не исключено, что в итоге повторных расчетов получится ощутимо сэкономить на материале. Если расчетный прогиб больше технического предела, то размеры материала для прогонной балки требуется увеличить и рассчитывать, пока не получится идеальный результат.

Если для устройства коньковой балки будет использоваться бревно, то следует помнить, что несущая способность сохранившей структуру древесины значительно выше, чем у пиленого бруса благодаря тому, что ее природные волокна не повреждены. Расчеты тогда производятся по формуле, ориентированной на вычисление характеристик цельного строительного леса.

Используя бревно при перекрытии больших пролетов, можно зрительно минимизировать прогиб одним из старинных способов, которым пользовались строители масштабных бревенчатых теремов.

Коромысло-образные тяжелые бревна в ходе эксплуатации прогибались посередине, в результате превращались в безукоризненно ровные элементы перекрытия. В наши дни описанная методика тоже нашла применение. Ею пользуются при заливке предварительно напряженных бетонных балок, просто незначительный изгиб практически незаметен, тем более, если конструкция уже простояла несколько лет.

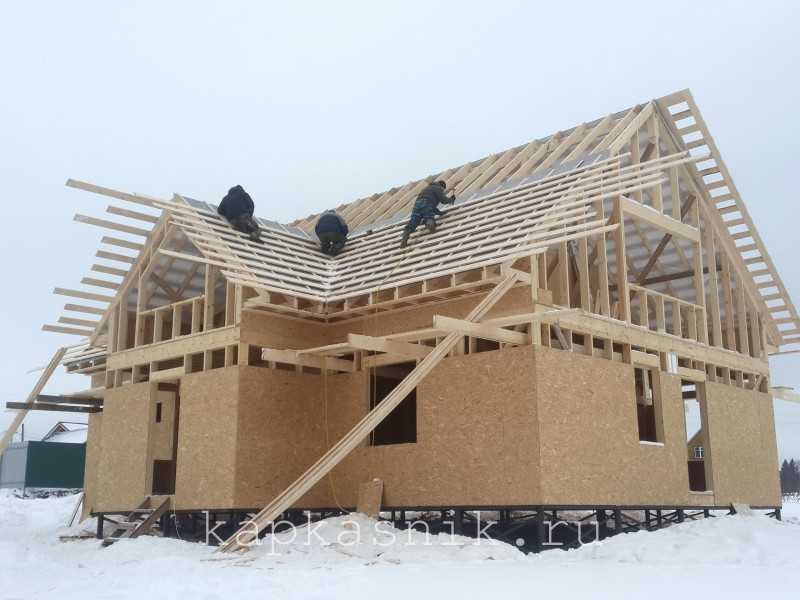

Рассмотрим пример строительства крыши с тремя фронтонами, один их которых будет ниже, чем расположенные друг против друга его парные аналоги. Это весьма распространенный вариант проектирования загородных домов с крупным эркером, перекрытым собственной скатной крышей.

Сопряжение скатов эркера с основными скатами формирует две ендовы, для сооружения которых используются сдвоенные доски. Т.к. планируется устройство мансарды, установлена будет только одна центральная стойка, требующаяся для опирания расположенного ниже прогона, присоединяемого торцом к главной коньковой балке.

Этот узел в обычных трехфронтонных крышах с расположением прогонов на одной высоте не усиливается стойкой без необходимости. Направленный перпендикулярно к основному коньковому брусу элемент в таких ситуациях устанавливается на металлический оцинкованный кронштейн или на прибитый к основной балке опорный брусок.

Монтируемые в половинах пролета балки относятся к категории вспомогательных элементов. Их демонтируют перед отделкой мансарды. Для изготовления временных опор подойдет доска 50×150 мм. Центральная стационарная стойка будет довольно солидно нагружена, потому для ее изготовления применяется брус 100×150 мм.

Следует учесть, что одной даже мощной опоры для разгрузки трехфронтонной конструкции недостаточно. К тому же диагональные стропилины ендов будут тоже опираться на нее через прогон эркера. Поэтому центральную стойку усиливают подкосом, упирающимся в ответвление прогона и в мауэрлат внутренней несущей стены. Планировку мансарды следует проводить с ориентиром на указанное обстоятельство.

Фиксация Т-образной конструкции к фронтонам производится на стальные кронштейны, которые необходимо заранее закрепить на положенном месте с учетом проектной высоты. Установка кронштейнов производится так, чтобы каркас крыши оказался выше линии фронтонов примерно на половину толщины стропилины.

После устройства каркаса к торцам крайних стропильных ног будут крепиться выноса, часть которых лежит на кирпичном фронтоне, часть формирует фронтонный свес. Перед установкой выносов – укороченных стропильных ног, прикрепляемых по схеме поперечного лобового упора, на фронтоны укладывается рубероид или подобная рулонная гидроизоляция.

Краткий алгоритм сооружения Т-образной крыши выглядит следующим образом:

• Установка мауэрлата по периметру будущей крыши. В сооружении основания для устройства стропильной системы в нашем примере используется брус 100×150 мм.
• Монтаж балок перекрытия. Их изготавливают из бруса 100×150 мм или поставленной на ребро доски 50×150 мм. Первыми устанавливаются крайние балки, между которыми натягивается шнур. После контроля их положения и крепления проводится монтаж рядовых балок с шагом 60 – 80 см.
• Для удобства производства работ по закрепленным балкам свободно укладывается доска.
• Установка основной опоры согласно проектным данным. Ее фиксация производится с помощью металлических уголков или пришитых с двух сторон деревянных накладок.
• Установка вспомогательных стоек в серединах двух частей основного пролета и в середине ответвления Т-образной крыши.
• Установка кронштейнов для укладки прогонов.
• Укладка прогонных балок с фиксацией в кронштейнах. Крепление прогона ответвления производится с помощью металлических зубчатых деталей или опорного бруска.
• Контроль качества установки прогонов. Проводится с помощью натянутой шнурки, отвеса и строительного уровня. При необходимости выполняется корректировка положения элементов конструкции.
• Изготовление и установка рядовых цельных стропилин.
• Изготовление и установка диагональной стропильной ноги, сшитой из пары досок.
• Изготовление и установка нарожников – укороченных стропилин, формирующих скаты ендов.
• Точка состыковки диагональных стропильных ног с прогоном ответвления Т-образной крыши усиливается установкой подкоса,

В завершении в точке присоединения диагональных стропилин устанавливается еще одна укороченная стропильная нога, проложенная от основного прогона к нижележащей балке. Она должна быть строго параллельна стропилинам основных скатов крыши. Для ее примерки на месте соседние стропила соединяются шнуркой, которая поможет провести точную разметку.

После по фронтонам ставят выноса, а затем по готовой стропильной системе монтируют обрешетку под крепление покрытия.

Ролик с подробным изложением нюансов строительства двухскатной крыши над коробкой с фронтонами из газобетона:

Сооружение крыши над мастерской:

Стропильная конструкция дома с тремя фронтонами:

Сооружение стропильных каркасов по фронтонам проводится проще и быстрее, чем устройство аналогичных крыш с каркасными торцевыми стенками. Однако расходы будут несколько выше. Следует помнить, что если прогон крепится к фронтону с оконным проемом, то между его верхней линией и местом фиксации коньковой балки должно быть не меньше шести рядов армированной кладки или должна быть установлена бетонная перемычка.

Будьте в курсе!

Подпишитесь на новостную рассылку

Стропильная система двухскатной крыши способы завязывания франтона

Фронтоны устанавливаются с обеих сторон расположенного под крышей чердачного пространства. Они выполняют опорную функцию для стропиловочной системы и защищают подкровельное пространство от осадков, ветра и других природных явлений. Имеющиеся у стропильной системы двухскатной крыши способы завязывания фронтона несложные и понять их устройство (с применением знаний на практике), могут даже начинающие строители.

Содержание

1. Виды кровельных фронтонов
2. Обустройство фронтонов – до или после возведения кровли?
3. Стропильная система двухскатной крыши способы завязывания франтона
   1. Фронтон из древесины
   2. Кирпичный фронтон

Кровля с двумя скатными плоскостями — одна из самых распространенных. Её основные достоинства — простая конструкция, несложное проектирование, отсутствие усложненных конструктивных деталей делают такую крышу одной из самых удачных и надежных для возведения на индивидуальных домах.

Две плоских поверхности с одинаковой площадью такой крыши или с небольшим разбросом по значению угла уклона и изменение коньковой оси способствуют упрощению схода осадков, имеют меньше сложных участков (чем у крыш других типов), опасных для накопления влаги и снеговых наносов.

Такая кровля включает: 2 скатных поверхности с разными или одинаковыми (чаще) углами уклона и площадями, а также 2 фронтона (называемых щипцовыми стенками) — стенок с торцевых (боковых) сторон кровли, которые не являются, непосредственно, составляющими стропиловочной системы и скатных плоскостей. Обычно фронтоны делают из другого (чем стенки дома) стройматериала.

Виды кровельных фронтонов

Чаще всего щипцовые (боковые) стенки домостроения возводятся из такого же стройматериала, что и несущие стенки, но в некоторых случаях применяются другие виды материалов. Например, стенки строят из кирпича, а сами фронтоны выполняют из деревянных досок, брусьев. Причинами применения других стройматериалов для обустройства фронтона, является его возведение уже под готовую кровлю, а также экономия материалов.

Шипцовые стенки могут иметь самую разную форму, она зависит от типа и конструкционных особенностей кровли.

Строители выделяют следующие типы обустраиваемых фронтонов на двухскатных кровлях:

1. Треугольные. Одним самых распространенных видов фронтонов, использующимся повсеместно, является тип равнобедренного треугольника. Если скатные плоскости имеют несимметричные формы, то оба фронтона повторяют линию поперечного сечения подкровельного чердачного помещения, иначе — являются треугольником с неравными сторонами.
2. Трапециевидный. Разновидность треугольных фронтонов со срезанной верхней частью, кровля в таком случае имеет плоскую поверхность.
3. Раскрепованный. Использовался очень широко во времена барокко, имеет на плоскостях выступающие детали.
4. Лучковый (полукруглый). Используется при возведении строений с крышей в форме арки, которая не имеет выраженного конькового профиля и представляет собой плавное соединение двух скатных плоскостей в дугу. Однако такой тип чаще использовался во времена расцвета классицизма, а в сегодняшнем строительстве встречается очень редко.
5. Разорванный. У фронтонов этого вида имеются разрывы в самой верхней части, там могут размещаться различные декоративные украшения (раньше в разрыве размещали — статую или различные другие лепные детали).

Это тоже важно знать:  Устройство кровельной стропильной конструкции

Применяемых сегодня в строительстве видов фронтонов достаточно много, но перечислять их все не имеет особого смысла, ведь сейчас используется только несколько самых популярных разновидностей: — треугольный, и часто встречающийся его подвид — пятиугольной формы.

Такая форма получается на изломанных скатных поверхностях кровли — на мансардах.

Обустройство фронтонов – до или после возведения кровли?

Для таких стеновых стройматериалов, как кирпич, камень, шлакоблоки — самый лучший вариант — возведение щипцовой стенки до обустройства кровли. Так как в дальнейшем (после обустройства крыши), строительные работы со стройматериалами такого рода в ограниченном пространстве на чердаке будут затруднены и связаны с массой неудобств для строителей.

Важно: правильно определить форму и площадь планируемого в будущем фронтона, чтобы вложиться в рамки расчетов проекта строительства крыши. Однако, возможно обустройство фронтонов и после строительства кровли.

Ситуации такого рода возникают, если нужно как можно быстрей закрыть крышу и само строение от проливных дождей, или когда отсутствует четкий плана возведения кровли: иногда угол между скатными поверхностями определяется в ходе строительства и основным критерием выбора являются только эстетические запросы домовладельца.

Этот вариант имеет следующие достоинства: фронтон связывается с деталями стропиловочной конструкции и получает опору, тогда как фронтон, монтируемый перед возведением стропиловочной системы, является просто верхней частью стенки, никак не укрепленной, требующей поддержки в случае действия сильных ветров.

Большая часть используемых на фронтонах украшений выполняют роль вспомогательного элемента, выполняющего, кроме декорирующей, функцию механического усиления.

Определиться окончательно с очередностью монтажа стропиловочной системы или фронтона позволяют используемые для его обустройства стройматериалы, а также различные иные обстоятельства — погодные условия, сроки и срочность внутренних работ по отделке.

В среде профессионалов-кровельщиков единого мнения о порядке строительства тоже нет — одни считают, что вначале необходимо обустроить фронтон, другие безапелляционно заявляют, что в первую очередь строят кровлю. Поэтому оба этих способа считаются равноценными.

Стропильная система двухскатной крыши способы завязывания франтона

Выделяют для стропильной системы двухскатной крыши способов завязывания фронтона 2 вида: с использованием кирпича или с применением древесины.

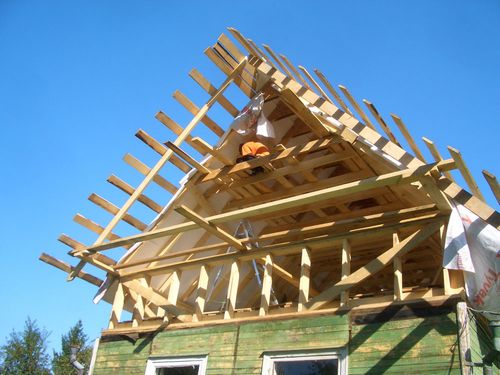

Фронтон из древесины

Эта разновидность фронтона фактически является обшитым последним рядом стропилин. Его форма в точности повторяет очертания стропилин, если фронтон построен из брусьев или бревен, то он связывается обрешеточной конструкцией со стропиловочной системой.

Нужно учитывать, что брусья или бревна — массивные стройматериалы, не позволяющие возвести фронтон после постройки кровли. Каркасная разновидность такого фронтона может быть смонтирована после возведения кровли, так как деревянные доски — легко обрабатываемый стройматериал, имеющий небольшой вес, и его легко можно собрать на крыше.

Это тоже важно знать:  Схема стропильной системы вальмовой крыши

Обычно фронтон из деревянных стройматериалов не рассматривается как самостоятельный элемент, который можно возводить одновременно с обустройством стропиловочной конструкции, так как его постройка не требует использования водных связывающих растворов. Кроме этого, одновременное возведение крыши и фронтона позволяет выполнить самую точную подгонку всех деталей обеих конструкций.

Кирпичный фронтон

Такая разновидность фронтона требует возведения перед обустройством стропиловочной конструкции. Иногда делают наоборот, и заполняют торец кровли кирпичом, но это этот вариант встречается очень редко, и чаще выполняется в силу сложившихся обстоятельств. На уже построенную щипцовую стенку необходимо установить поперечные балки, являющиеся несущими для стропилин. Поэтому края балок и фронтон должны быть строго ровными, чтобы не допустить искажения формы кровли.

Кирпичную кладку выполняют по натянутой веревке или шнуру, который одним концом прикрепляется к деревянному бруску, рейке или доске и обозначает самую верхнюю коньковую точку. Еще один конец веревки прикрепляется к нижней точке на мауэрлате. В верхней части бруса выполняется врезка под брусок конька, аналогичная выемка выполняется в нижней части — в основании мауэрлата.

Если скатные поверхности имеют большие площади, используют промежуточные дополнительные бруски, устанавливаемые на середине скатных плоскостей и служащие опорой для стропилин в средней их части. Дальнейшее размещение стропилин и деталей обрешеточной конструкции связывает прочно все несущие бруски друг с другом и служит для укрепления фронтона, защищая его от ветровых и других нагрузок.

Важно: фронтон домостроения является одним из опорных элементов стропиловочной системы, одновременно увеличивая нагрузку на нее из-за действия ветров. Поэтому постройка стропильной системы двухскатной крыши и способы завязывания фронтона, а также его обустройство должно выполняться с учетом всех имеющихся нагрузок и направлений их компенсирования, в противном случае возникнет дополнительное давление на стропиловочную конструкцию, приводящее иногда к деформированию кровли.

Все, что вам нужно знать

Источник изображения Rafferty Roof Trunsses

Кровельные фермы обогнали стропила как самый популярный способ создания каркаса крыши. И есть веская причина, почему фермы стали более популярными — они дешевле, удобнее и чрезвычайно универсальны.

В этой статье мы подробно расскажем, что такое фермы крыши, и объясним некоторые из наиболее распространенных типов, используемых, чтобы помочь вам понять, какие фермы крыши вы можете использовать для своего проекта строительства крыши.

На этой странице:

• Что такое ферма?
• Преимущества
• типов
  • Ферма King Post
  • Ферма Queen Post
  • Ферма Финк
  • Чердачная ферма
  • Ножничная ферма
  • Фронтальная ферма
• Фермы удобны и надежны

Что такое ферма крыши?

По сути, стропильные фермы создают каркас крыши. Они определяют форму крыши и потолка, обеспечивая поддержку крыши. Фермы предварительно проектируются на заводе с использованием легких материалов, таких как 2×4, и отправляются на строительную площадку. Фермы состоят из трех основных частей:

Верхние пояса

Нижние пояса (также известные как двутавровые или потолочные балки)

Ленты/стойки

Фермы используются в качестве альтернативы стропилам или деревянному каркасу. Стропила обычно изготавливаются из более крупных кусков пиломатериалов, таких как 2×8 или 2×10, и требуют навыков опытного плотника, чтобы изготовить их по индивидуальному заказу и установить их непосредственно на рабочей площадке.

Это делает стропила более дорогими, чем фермы.

Каковы преимущества кровельных ферм?

Кровельные фермы в последние годы стали более популярными, чем стропила, по нескольким причинам. Возможно, самая большая причина, по которой фермы более распространены, заключается в том, что они более чем на 30% дешевле, чем стропила .

В них используются более легкие материалы, и их можно производить и закупать в больших количествах, что снижает цену. Затраты на рабочую силу, связанные с фермами, также ниже, поскольку они не требуют квалифицированного труда опытного плотника. Вы можете рассчитывать потратить от 50 до 450 долларов за ферму.

Еще одно большое преимущество стропильных систем заключается в том, что они распределяют вес крыши на внешние стены дома, а не на внутренние стены. С небольшим количеством внутренних несущих стен или без них застройщики домов могут легко создавать чрезвычайно популярные жилые помещения с открытой планировкой.

Это также облегчает домовладельцам демонтаж внутренних стен при будущих ремонтных работах и ​​проектах по благоустройству дома.

Кроме того, существует бесчисленное множество конструкций ферм для создания каркаса крыши практически для любого стиля крыши. От двускатной крыши до секций вальмовой крыши — есть ферма, которая удовлетворит ваши потребности.

Получите бесплатную оценку от проверенных кровельных компаний рядом со мной. Мы составили список некоторых из наиболее часто используемых стропильных ферм для строительства дома.

Ферма с центральной стойкой

Ферма с центральной стойкой представляет собой простейшую кровельную ферму.

Общее использование : Пристройки к дому, строительство гаражей, проекты с короткими пролетами

Пролет : от 5 до 8 метров

Фермы с центральной стойкой являются самым основным типом ферм. В нем используется наименьшее количество элементов фермы — два верхних пояса, один нижний пояс, центральная вертикальная стойка, называемая королевской стойкой, и два лямочных пояса.

Поскольку фермы шкворня изготавливаются из небольшого количества материалов и имеют простую конструкцию, они имеют более низкую цену, чем многие другие фермы. Однако это также означает, что фермы шкворня не могут охватывать большие расстояния, поэтому они лучше подходят для проектов меньшего масштаба.

Ферма Королевской Стойки

Фермы Королевской Стойки хорошо подходят для крупных жилых проектов.

Общее использование : Строительство жилых домов, пристройки к дому

Пролет : от 8 до 12 метров

Фермы шкворня похожи на фермы шкворня тем, что имеют простую, но прочную конструкцию. Вместо одной центральной стойки в центре ферма этого типа будет иметь две основные стойки, соединенные натяжной балкой.

Дополнительные стойки в ферме с центральной стойкой делают ее немного дороже, чем ферма с центральной стойкой.

Благодаря двум вертикальным ферзям фермы ферзей могут перекрывать большие пролеты, чем фермы коромысла, что означает, что их можно использовать для более крупных проектов.

Ферма Fink

Фермы Fink наиболее часто используются в жилых проектах.

Общее использование: Строительство жилых домов

Пролет : До 14 метров

Фермы Fink наиболее часто используются при строительстве крыш жилых домов. Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо.

Они также считаются одними из самых экономичных доступных кровельных ферм, особенно потому, что они могут охватывать большие расстояния.

Чердачная ферма

Чердачные фермы обеспечивают место для хранения, а иногда даже дополнительное жилое пространство.

Общее использование : Проекты строительства жилых домов, требующие чердака или дополнительного жилого пространства на чердаке

Пролет : До 25 метров

Недостатком многих ферм является то, что лямки часто ограничивают чердачное пространство. Это может стать препятствием для домовладельцев, которые ищут дополнительное место для хранения или жилое пространство. К счастью, есть чердачные фермы, которые позволяют использовать чердачное пространство.

Чердачные фермы похожи на фермы ферзевых стоек, но две вертикальные стойки расположены дальше друг от друга, чтобы обеспечить чердачное пространство. Чем шире конструкция здания, тем больше будет чердачное пространство. Чем круче уклон крыши, тем выше будет потолок мансарды.

Ножничная ферма

Ножничные фермы могут создавать сводчатые потолки собора.

Общее использование : Проекты строительства жилых домов, требующие сводчатых потолков

Пролет : До 22 метров

Ножничные фермы позволяют создавать сводчатые потолки. Нижние пояса ножничных ферм наклонены, создавая драматический потолок в комнате внизу. Ножничные фермы сочетают в себе скорость и удобство использования готовых деревянных ферм, сохраняя при этом эстетические преимущества высоких потолков.

Вы можете установить ножничные фермы в одной части дома и использовать другие типы ферм в других частях дома, где сводчатые потолки вам не нужны. Что здорово, так это то, что снаружи ваша крыша будет выглядеть однородной, даже если в одном помещении высокие потолки.

Имейте в виду, что ножничные фермы стоят дороже, чем фермы других типов, иногда до 30% дороже, чем стандартные типы ферм.

Фронтонная ферма

Фронтонные фермы служат «подставками» для вашей крыши.

Общее использование : Конструкция двускатной крыши жилых домов

Пролет : Варьируется в зависимости от конструкции крыши

Фронтонные фермы обычно используются в сочетании с другими типами ферм. Фронтонная ферма служит «заглушкой» для крыши. У них есть два верхних пояса, один нижний пояс и несколько вертикальных стоек. Фронтонные фермы построены на каждом конце каркаса крыши для поддержки обшивки крыши.

Фронтонные фермы будут стоить от 25% до 50% дороже, чем фермы стандартного типа.

Кровельные фермы удобны и надежны

Мы перечислили шесть наиболее распространенных кровельных ферм, но на рынке их гораздо больше. От металлических крыш до битумной черепицы, сводчатых потолков и плоских крыш — наверняка найдется ферма, которая поможет вам выполнить работу.

Кровельные фермы универсальны, экономичны и удобны. Работа с опытным архитектором или инженером-строителем — лучший способ гарантировать, что вы найдете подходящие фермы для своего дома и выполните требования строительных норм и правил.

Найдите лучших специалистов по установке ферм крыши рядом с вами

Терминология ферм крыши

Как работает ферма

Ферма — это рама, которая поддерживает нагрузки, эффективно передавая свои силы на концевые опоры. В то время как стержневой каркас может использовать более крупные элементы 2×8, 2×10 и т. д. (которые дороги) и могут потребовать либо дополнительных балок, либо внутренних несущих стен, фермы могут охватывать большее расстояние без дополнительных опор при использовании менее дорогих элементов.

Типовые каркасные системы

Ферменные каркасные системы обеспечивают невероятную гибкость во внешнем виде кровельной системы. Иллюстрации ниже предназначены для того, чтобы помочь вам визуализировать типичные системы каркасных ферм.

Двускатная

Двускатная крыша предназначена для самых основных кровельных систем. Двускатная крыша имеет вертикальные плоскости (обычно на более коротких концах здания) с наклонными плоскостями с обеих сторон, которые встречаются посередине. Фронтонная ферма обычно снабжена вертикальными перемычками, расположенными на расстоянии 2 футов от центра для облегчения обшивки.

Опущенный фронтон

Если карниз крыши выходит за торцевую стену фронтона более чем на 1 фут, то для поддержки обшивки крыши обычно используется опускающийся фронтон. Верхний пояс фронтона опускается, так что строитель может провести ряд смотровых площадок (или лестниц) от фасции обратно к первой общей ферме.

Фронтон перехода

Фронтон перехода возникает, когда ряд ферм меньшего пролета ведет к параллельным фермам большего пролета. Меньший фронтон будет иметь вертикальные стенки, расположенные на расстоянии 2 футов от центра по всей длине фермы. В то время как фермы с большим пролетом будут иметь вертикальные стенки, расположенные только на 2 фута в центре для той области, которая не покрыта фермой меньшего размера.

Вальмовый набор/конец

Голландский вальмовый

Бостонский/тюдоровский вальмовый

Набор Valley

Набор Valley (красный) представляет собой группу ферм, которые устанавливаются поверх других ферм, чтобы изменить внешний вид крыши. . В этом примере без ендов у нас было бы пустое отверстие в крыше за балкой.

Контейнерные фермы

Если кровельные фермы слишком высоки для производства и/или доставки, мы «закроем» фермы и предоставим контрейлерные фермы. Контейнеры слева показаны над крышей, чтобы можно было увидеть прогоны и систему связей.

Выступы

Верхний пояс, выходящий за нижний пояс и опору, называется выступом. Срез обычно используется на свесе, но он может выглядеть как на изображении справа.

Подшипники

Подшипники

Раздавливание в пятке — Иногда силы, передаваемые через древесину на несущую стену, достаточны для того, чтобы дерево с течением времени разрушалось, если только не используется подшипник.
