Стропильная система двускатной крыши

В этой статье мы расскажем, что представляет собой стропильная система двускатной крыши. Мы рассмотрим основные элементы, из которых она состоит, а также их расположение в стропильной конструкции, как правильно установить деревянные стропила и как называются основные элементы стропильной системы.

В предыдущей статье мы рассказали о преимуществах и недостатках различных видов крыш. Двускатная крыша — самая простая и надёжная конструкция для жилого дома. К тому же она подразумевает наличие чердака, что так полезно в загородном хозяйстве.

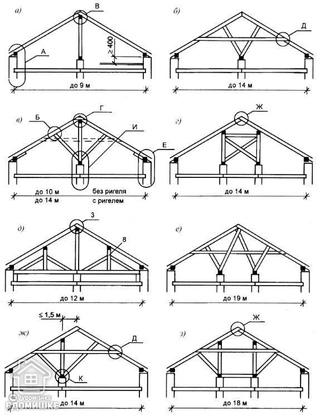

Двускатная стропильная система имеет несколько базовых разновидностей, на основе которых мастера создают индивидуальные конструкции. Мы рассмотрим их в порядке усложнения.

Для пролёта между несущими стенами до 6 метров

Этот вариант самый простой, при этом он несёт самую малую нагрузку. В нём применяются висячие стропила с основной или подстропильной затяжкой. При такой конструкции стропильная система представляет собой только стропила, соединённые на пересечении в коньке.

Подстропильная балка или затяжка — элемент стропильной системы, который соединяет горизонтальной тягой стропильные ноги противоположных скатов.

Стропильная нога или стропила — основной несущий элемент поддерживающей конструкции крыши. Из ряда стропил формируется скат крыши.

Висячие стропила — способ установки стропил, при котором отсутствуют дополнительные горизонтальные крепления (тяги).

Мауэрлат (деревянная обвязка верха стен) — основа стропильной системы. На каменные стены устанавливается в обязательном порядке.

По расположению затяжек такая кровля бывает двух видов.

С основной затяжкой

Затяжка проходит по верхам стен и опирается на них. Именно в этом случае чаще всего роль затяжки выполняет балка перекрытия.

Высота от перекрытия до конька — от 1,4 до 2,5 м. Такой вариант оптимален, если планируется использовать чердачное пространство для временного хранения или просушки чего-либо.

Преимущества:

1.Дополнительное подсобное помещение на чердаке.

2.Пространство чердака используется полностью.

3.Значительный запас воздуха — меньшие потери тепла через крышу.

Недостаток: сравнительно малый объём помещения.

С подстропильной затяжкой

Затяжка проходит на уровне ⅓ высоты от опоры стропил до конька. В этом случае нет привязки к перекрытию, и опорные стены стропил могут быть подняты на необходимую высоту. Это позволяет создавать полноценные помещения с высотой стен ½ этажа.

Преимущества:

1.Экономия на стеновом материале второго этажа.

2.Максимально эффективное использование подстропильного пространства.

3.Возможность жилого чердачного помещения.

Недостатки:

1.Требуется качественное утепление кровли.

2.Требуется врезка мансардных окон.

Для пролёта между несущими стенами от 6 до 9 метров

Комбинированная затяжка

При увеличении пролёта количество поддерживающих и стягивающих элементов увеличивается. Это нужно для эффективного распределения нагрузки и передачи её на стены. Висячие стропила на пролёте более 4 метров* можно устроить только одним способом — двойной (комбинированной) затяжкой. При этом длина пролёта* не должна превышать 4,5 м.

* — в данном случае под пролётом понимается длина проекции (тени) одной стропильной ноги в проектном положении.

При устройстве двойной затяжки подстропильную затяжку называют ригелем.

1 — затяжка; 2 — ригель; 3 — стропильная нога; 4 — мауэрлат

Вертикальные опоры

Зачастую приходится сращивать стропила в длину, т. к. 6 метров бывает недостаточно. В этом случае устраивают дополнительные промежуточные опоры. Они могут располагаться в разных областях относительно стропильной ноги. При этом стропила называются уже не висячими, а наслонными.

Наслонные стропила — стропильные ноги, имеющие одну или более опор. Исключение — мансардная двускатная стропильная система с двумя рядами опор, расположенными не по центру.

Бабка или центральная опора — вертикальная стойка, расположенная в месте пересечения стропил.

Прогон — сплошная доска или брус, соединяющий ряд стропил или балок.

Коньковый прогон — соединяет верха центральных стоек (бабок).

1 — затяжка; 2 — бабка; 3 — прогон; 4 — коньковый прогон

Помимо центрального ряда стоек конструкция стропильной системы может предусматривать дополнительные вертикальные опоры — в середине пролёта одной стропильной ноги. По сравнению с подкосными способами укрепления такой способ удобен тем, что не перегораживает проходы. При достаточной высоте чердака можно использовать его в качестве кладовой.

Мансардная стропильная система — частный случай двускатной кровли с вертикальными опорами. Она не имеет центрального ряда стоек, только стойки на ½ проекции стропильной ноги. В ней обязательно присутствует ригель (подстропильная затяжка). Ряд ригелей формирует потолок мансардного этажа.

Для пролётов между несущими стенами от 9 до 14 метров

При таких больших пролётах длина проекции стропил будет от 4,5 до 7 метров и в большинстве случаев не избежать сращивания стропил по длине. Это в свою очередь потребует усиления в месте соединения стропил и применения подкосов.

Подкос — упор, расположенный в проектном положении под углом.

Подкосы могут устанавливаться в разных местах стропил, но не ближе ¼ их длины к концу. Существует множество вариантов их установки. Самый простой способ — установка на лежень.

Лежень — сплошная доска или брус, установленный на несущие балки перпендикулярно им. Служит для распределения нагрузки от подкосов и стоек на балки.

1 — балка; 2 — подкос; 3 — лежень; 4 — бабка

В основном опора подкоса располагается в месте опоры бабки, особенно если они находятся на промежуточной несущей стене. В другом случае центральной опоры может не быть — только подкосы, но они должны быть закреплены к стропильной ноге ближе к середине пролёта.

Частный случай комбинированной двускатной стропильной системы — мансардный этаж с шириной пролёта помещения более 4,5 метров. В этом случае устраивается П-образная рама — прогоны из бруса 100х100, ряд вертикальных стоек по лежням на ½ или ⅔ длины проекции стропил и горизонтальная затяжка (ригель). Оставшееся пространство заполняется (раскрепляется) подкосами. Такой вид стропильной системы применяется на зданиях значительной площади.

Двускатные стропильные фермы с подкосами имеют два существенных преимущества:

·высокая несущая способность и пространственная жёсткость;

·возможность создавать прочные пологие скаты большой протяжённости.

При этом пологость скатов обусловлена малой высотой конька над перекрытием, т. е. чердак в большинстве случаев не используется.

Выбирая двускатную кровлю, помните, что помимо относительной простоты устройства и монтажа необходимо правильно организовать распределение нагрузки. Это особенно важно в районах с существенными снеговыми и ветровыми нагрузками. Весенний снег в 2,5–3 раза тяжелее зимнего, поэтому дополнительные опоры и распорки в стропильной системе не будут лишними.

Виталий Долбинов, рмнт.ру

http://www.rmnt.ru/ — сайт RMNT.ru

Какое расстояние между стропилами, методика вычисления

Содержание статьи:

Каркас крыши должен быть надежным и прочным. Но без грамотно проведенных расчетов этого достигнуть сложно. В процессе проведения вычислений определяют, на каком расстоянии ставить стропила на крыше.

К чему может привести неверный или неточный расчет нагрузок, которым подвергнется стропильная конструкция? К самым негативным последствиям, начиная от деформации стропильных ног и порчи покрытия кровли и заканчивая обрушением основания каркаса крыши.

Поэтому при проектировании зданий в перечне обязательных расчетов имеются данные, какое должно быть расстояние между стропилами крыши. Существует определенная методика, позволяющая рассчитать эту величину.

Методика вычисления расстояния между стропилами

Расстояние между стропилами на крыше получило название шаг стропил. Как правило, шаг стропильных ног в конструкции крыши обычно превышает один метр, а минимальный промежуток колеблется в пределах 60 сантиметров.

Расчет необходимого количества стропил для кровли определенной длины и шаг стропил производят следующим образом:

  • до того, как рассчитать длину стропил, по карнизу крыши измеряют длину ската;
  • полученную величину делят на выбранное расстояние между стропилами. Например, шаг составляет один метр, значит разделить надо на единицу, а если это 60 сантиметров, тогда делитель будет равен 0,6;
  • затем к результату прибавляют единицу, и итог округляют в большую сторону.

Таким образом, путем несложных вычислений определяется количество стропил, которое нужно установить для обустройства одного ската крыши. После этого длину ската делят на полученное количество стропил, в результате чего получают значение межосевого промежутка между стропилами, называемое шагом.

Например, при протяженности кровельного ската, равного 25, 5 метра и шаге длиной 0,6 метра вычисление выполняется следующим образом:

25,5: 0,6 = 42,5 + 1= 43,5, после округления до ближайшего целого числа результат составит 44 – столько стропил потребуется для ската крыши.

Далее для определения расстояния между осями стропил надо 25,5: 44 = 0,58 (метра).

Данная несложная методика позволяющая определить, через какое расстояние ставятся стропила для крыши, не учитывает особенности используемого кровельного материала. Существую

Безраспорная стропильная система двухскатной крыши

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни  — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов  в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

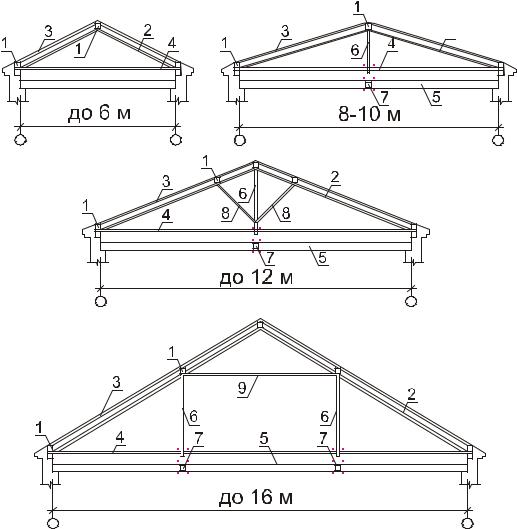

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

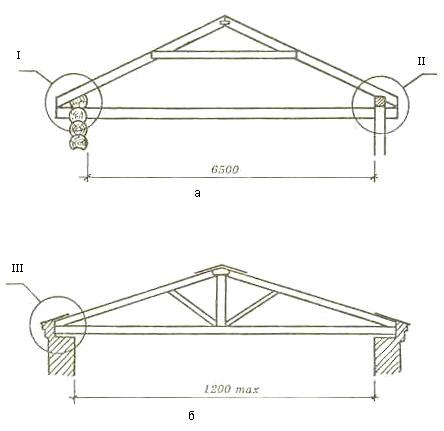

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Как устроена мансардная крыша (с чертежами и схемами) читайте тут.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Как сделать двухскатную крышу (фотоотчет) читайте тут.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вер

Расстояние между стропилами – Кровля крыши для дома

Стропильная система, бесспорно, является важнейшим структурным элементом любой скатной крыши. Последствием ее неправильной установки может стать не только деформация кровли, требующая дорогостоящего ремонта, но и полное обрушение крыши на голову несостоятельного строителя.

На устойчивость стропильной системы к различным нагрузкам влияют следующие четыре основных фактора:

  1. прочность креплений стропил к коньку и мауэрлату;
  2. верный расчет опорной конструкции для стропил в зависимости от длины пролета;
  3. выбор стропильного материала;
  4. шаг между стропилами.

Темой этой статьи является выбор материала и шага между стропилами с учетом предполагаемого типа кровли.

На чем основываются расчеты?

При проведении расчетов учитываются четыре главных показателя:

  • нагрузка на квадратный метр крыши;
  • конструктивные особенности кровельного материала;
  • длина пролета между опорами;
  • угол монтажа стропильной ноги.

Наиболее важным является расчет максимальной нагрузки на крышу, состоящей из:

  • веса стропил,
  • веса обрешетки,
  • веса кровельного материала и утеплителя,
  • снеговой нагрузки (справочная информация, уникальная для каждого региона),
  • ветровой нагрузки (тоже справочная информация),
  • веса человека (при необходимости ремонта или чистки, 175 кг/кв.м).

Для проведения точных расчетов специалисты используют особые формулы из сопромата, но при постройке частного можно воспользоваться приблизительными рекомендациями.

Методика вычисления расстояния между стропилами

Расчет точного расстояния между стропилами основывается на результатах предварительного вычисления максимально допустимого шага. Чтобы произвести это вычисление, учитывают общую нагрузку, конструкцию крыши и используемый на стропильные ноги материал.

Методика расчета шага каркаса крыши:

  1. Замерить длину крыши от торца до торца.
  2. Полученное расстояние поделить на максимальный размер шага.
  3. Полученное значение округлить до большего целого. Это количество межстропильных пролетов.
  4. Общую длину крыши поделить на количество пролетов. Это искомый размер шага стропил.
  5. К количеству пролетов добавить единицу.Это необходимое количество стропил.

Для некоторых видов кровельного материала желательно применять фиксированные расстояния между стропилами, в таком случае на одном из торцов крыши устанавливается дополнительное стропило с нестандартным шагом.

Шаг стропильной ноги в зависимости от материала

Расстояние между стропилами можно увеличивать по мере увеличения прочности материала, из которого они изготовлены. Чаще всего к каждому кровельному материалу указывается необходимый под него шаг стропил и допустимые сечения стропильных ног с учетом нагрузки.

Эти рекомендации носят региональный характер и применимы к центральной полосе России и более южным регионам. Перед разработкой чертежа стоит обязательно проверить уровень ветрового давления и заснеженности в своем регионе, и скорректировать шаг и/или сечение стропил.

В тех регионах, где снеговая нагрузка значительно превышает ветровую, рекомендуется применение крыш со скатом 35 – 45 градусов.

Стропильная система в частных домах чаще всего выполняется из бревен диаметром 12 – 22 см, бруса/доски толщиной 40 – 100 мм и шириной 150 – 220 мм. При расчетах можно допустить применение вместо бревен определенного диаметра брусьев аналогичной ширины, толщиной 100 мм.

Стропильная конструкция под профнастил

  • Профнастил – достаточно легкий и жесткий материал, поэтому стропила под него монтируют небольшого сечения, с относительно редким шагом – 0,6 – 1,2 м.
  • Рекомендованное сечение стропильной ноги берут исходя из длины пролета между опорами – 40х150 мм на 3 м пролета, 50х150 мм на 4 м, 50х180 мм на 5, 60х200 мм на 6 м.
  • При выборе шага более 80 см рекомендуется увеличить площадь сечения стропильных ног на 25% – с 40х150 мм до 50х150 мм, с 60х200 мм до 75х200 мм и так далее.
  • Угол ската для профнастила выбирают от 12 до 45 градусов.
  • Особое внимание уделяют обрешетке – чем больше шаг между стропилами, тем толще понадобится доска на обрешетку. Допустимые параметры сечения – 25х100 мм для шага 0,6 м, 30х100 мм для 0,8 м, 50х50 мм или 40х60 мм для 1 м, 40х100 мм для 1,2 м.
  • Обрешетка устанавливается с шагом 50 – 80 см, в зависимости от толщины и жесткости профнастила, а также возможных нагрузок. Подробные таблицы обычно приводятся в инструкциях к материалу.

Стропильная конструкция под керамическую черепицу

Керамическая черепица имеет существенные отличия от других видов кровельных материалов, которые необходимо учитывать при проектировании стропильной системы под нее:

  • В 5 – 10 раз больший вес, приводящий к удвоению веса всей крыши. Это приводит к необходимости использовать частый шаг (0,6-0,8 метра) и увеличенную на 25% площадь сечения стропил.
  • Мелкосборный характер материала. Увеличивает требования к точности установки поперечной обрешетки. Шаг обрешеточного бруса, допустимые сечения и углы установки всегда указываются в инструкции к каждой конкретной модели черепицы.

Существуют модели черепицы, предназначенные для

План стропил двускатной крыши — Всё о металлочерепице

Устройство, виды и монтаж стропильной системы двухскатной крыши

Среди большого разнообразия видов крыш наибольшей популярностью на протяжении нескольких столетий пользуется двухскатная крыша. Относительная простота конструкции, отличная устойчивость, приспособленность под разные климатические условия – весомые аргументы, проверенные многолетней строительной практикой. Стропильная система двухскатной крыши имеет некоторые особенности и нюансы при ее установке, которые и рассматриваются в данной статье.

Типы двускатных крыш

Двухскатная крыша, также ее называют щипцовой, представляет собой две наклонные прямоугольные плоскости – скаты крыши, которые устанавливаются под определенным углом к наружным стенам здания. За счет угла наклона скатов обеспечивается естественный сток природных осадков (дождь, талая вода).

Крыши с неравномерными углами наклона скатов (т.е. расположение конька не через центр здания) и различной длиной карнизных свесов применяются при желании заказчика выразить архитектурную особенность его жилья. Такая кровля, в плане дизайна, выглядит достаточно оригинально, но имеет недостаток нерационального использования чердачного помещения.

Ломанная щипцовая крыша применима в тех случаях, когда имеется надобность использовать чердачное помещение под мансарду. В такой крыше увеличенный объем чердака позволяет с легкостью обустроить мансарду, которую защищают от влаги и утепляют.

Двухскатная симметричная крыша имеет в своем основании равнобедренный треугольник. Ортодоксальная форма и неприхотливость при возведении сделали ее любимицей не только профессиональных строителей, но и начинающих специалистов.

Первое, на что стоит обратить внимание при организации строительства двухскатной крыши – это угол ее наклона. В меньшей степени он зависит от архитектурных особенностей, но в большей степени от климатических особенностей региона, в котором будет возводиться крыша и от типа, устанавливаемой кровли. Крыши с крутым углом наклона устанавливается в регионах, которые подвержены частым выпадениям осадков. Районы с сильными зонами ветров требуют установку пологих скатов, чтобы разгрузить конструкцию от ветровых нагрузок.

Угол наклона скатов может лежать в пределах от 5 до 90°. Распространенным вариантом является крыша, имеющая угол наклона 35-45°. Такой вариант наиболее экономичный, в плане расхода строительных материалов и равномерного распределения нагрузки по всему периметру здания. При таком угле наклона чердачное помещение делается холодного типа и в дальнейшем оно не пригодно для проживания в нем.

Если необходимо обустройство чердачного помещения под жилую комнату, тогда необходимо использовать ломанную двухскатную крышу. В таком случае верхняя часть крыши станет более пологой, а нижняя будет иметь крутой уклон. Чердачное пространство увеличится и появится возможность использовать его под мансардное жилье. Для такого вида скатов усложнится конструкция стропильной системы по сравнению с использованием простого варианта.

Виды стропильной системы двухскатных крыш

Устройство стропильной системы двухскатной крыши имеет различия в использовании опорных оснований для стропил. Различают висячую и наслонную систему стропил. Соответственно, стропильные системы используют в своей конструкции висячие, либо наслонные стропила. Существует и третий вариант — гибридный, когда в стропильной системе установлены как висячие, так и наслонные стропила.

Висячие стропила используют в сооружениях с расстоянием между опорами не более 6-6.5 метров.

Наслонные стропила устанавливают в зданиях с несущей средней стеной или со столбчатыми опорами внутри.

Несущими элементами конструкции в двухскатной крыше являются стропильная система и мауэрлат.

Стропильная система включает в себя такие элементы как: стропильные ноги, вертикальные стойки, наклонные подкосы, ригели, распорки, коньковой прогон. Все эти элементы, соединенные в единую конструкцию и формируют стропильную систему, как таковую.

Материал, из которого изготавливают стропила и другие элементы конструкции, может быть выполнен из дерева, железа и железобетона.

Перед использованием материала необходимо обратить внимание на то, чтобы попавшиеся сучки не превышали по своей длине трети толщины материала!

Мауэрлат – это брус с сечением от 100×100 мм до 200×200 мм, который подкладывается под стропильную ногу или прокладывается по всему периметру конструкции. Его предназначение — распределение равномерной нагрузки на наружные стены.

Монтаж мауэрлата происходит на верхнем стенном обрезе. Установка происходит либо по оси стены, либо со смещением к наружной или внутренней грани стены (но не более 50 мм от наружной грани). Перед установкой мауэрлата, под него подкладывают гидроизоляционный материал, в качестве которого, чаще всего, выступает рубероид. Соединение звеньев мауэрлатов должно быть прочным и происходит с помощью прямых замков.

Монтаж стропил двухскатной крыши

Перед началом установки стропил происходит крепление мауэрлатов к продольным стенам с помощью анкерных болтов. Далее необходимо определиться с оптимальным сечением стропильных ног, которое зависит от их длины и расстояния между ними. Для этого можно воспользоваться приведенной ниже таблицей, которая позволяет подобрать сечение стропильных ног в зависимости от их длины. Если необходимо, чтобы пиломатериалы имели другую ширину и длину стропильных ног, то требуемый размер достигается путем их сращивания (наращивания) при помощи крепежных элементов.

Если будет использоваться утеплитель, то необходимо подобрать рациональное расстояние между стропилами таким образом, чтобы как можно меньше пришлось обрезать теплоизоляционный материал.

Установка стропил двухскатной крыши происходит в следующем порядке:

  1. Вначале делается шаблон, по которому будут собираться стропильные фермы. Для этого берутся две доски (длина доски равна длине стропильной ноги) и соединяются с одного края между собой одним гвоздем.
  2. Получившаяся конструкция (ножницы), свободными краями досок кладется на опоры, в места, где будут опираться стропильные ноги. Полученный, финальный угол – угол наклона ската крыши, необходимо зафиксировать с помощью нескольких гвоздей, а для лучшей фиксации угла, закрепить между досками поперечную перекладину.
  3. Далее делается еще один шаблон, с помощью которого, будут выполняться монтажные запилы на стропилах. Проще всего его изготовить из фанеры.
  4. На стропилах вырезают монтажные запилы при помощи шаблона и соединяют между собой под углом наклона ската. Получившийся треугольник называют стропильной фермой, который поднимают на крышу с помощью вспомогательных конструкций (лестница, лаги и т.п.) и крепят к мауэрлату.
  5. В самом начале устанавливают две крайние фронтонные фермы. Для их правильной горизонтальной и вертикальной установки используют временные подкосы, которые к ним крепят.
  6. Между крайними вершинами ферм протягивают шнур, который служит для обозначения будущего конька, а также для уровня остальных промежуточных стропил.
  7. Далее поднимаются и устанавливаются остальные стропильные фермы на ранее подсчитанном расстоянии (не менее 0.6 м) друг от друга.
  8. Громоздкие конструкции, в зависимости от необходимости, укрепляются ригелями, подпорами, подкосами и т.п.
  9. Коньковый брус (прогон) устанавливают на специальных опорах. Дальше к нему крепятся промежуточные, диагональные и короткие стропила.

Расчет нагрузок и угла наклона

Правильный и точный расчет стропильной системы двухскатной крыши – залог будущей прочности и надежности вашего дома. При проектировании сложной кровельной конструкции ее расчет должен производить только профессионал. Расчет двухскатной крыши с небольшой площадью можно рассчитать самостоятельно с помощью несложных инструкций и применением простых формул. В конечном итоге, при самостоятельном подсчете, все равно лучше обратиться за советом к специалисту, чтобы быть окончательно уверенным в надежности и прочности будущей кровли.

В самом начале определяются с углом наклона кровельных скатов. Угол наклона в 5-15°; подходит для небольшого числа кровельных покрытий. Ввиду этого вначале выбирается кровельный материал, а уже потом рассчитывается стропильная система. При угле наклона выше 45° подходит любое кровельное покрытие, но вместе с этим растут и материальные расходы.

Также необходимо точно подсчитать временные нагрузки — ветровые и снеговые. Пределы снеговой нагрузки лежат в диапазоне 80-320 кг/м 2 и зависят от климатического района. На кровле с углом наклона не более 25° коэффициент перехода от снегового покрова на крышу равен 1. Для крыш с уклоном 25-60° коэффициент принимается равным 0.7.

К примеру, при нагрузке снегового покрова на земле 120 кг/м 2 нагрузка на кровле с углом наклона 25-60° составит 120×0.7=84 кг/м 2 .

Ветровая нагрузка подсчитывается при использовании коэффициента изменения ветрового давления и аэродинамического влияния.

Подсчитывается вес кровельного пирога — постоянная нагрузка, которая включает в себя вес обрешетки, контробрешетки, утеплителя, кровельного материала, а также, в случае с мансардой, вес внутренней отделки потолков. Средняя величина постоянной нагрузки колеблется в пределах 40-50 кг/м 2 .

Таким образом, подсчитывается общая нагрузка, которая состоит из постоянной и временной нагрузок. Исходя из общей нагрузки на квадратный метр кровли, подбирается сечение стропильных ног.

В любом случае, при расчете стропильной системы двухскатной крыши, необходимо доверить работу специалистам, также можно воспользоваться справочниками в сети и специализированными интернет ресурсами.

Похожие новости

Главная » Крыша » Виды стропильной системы двухскатной крыши: для маленьких и больших домов

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни. нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Установка и схема стропильной системы

Строительство любого дома заканчивается возведением крыши. Основным ее элементом является стропильная система, включающая в себя наклонные стропильные ноги, подкосы и вертикальные стойки. Большое значение имеет проектирование стропильной системы: прежде чем приступить к созданию кровли, необходимо тщательно продумать расположение элементов системы. Возведение крыши – ответственное и трудоемкое занятие, поэтому спешка недопустима.

Создание стропил

Стропильная система может быть металлической, деревянной или комбинированной. Чаще всего используют дерево, поэтому сначала следует рассмотреть схемы стропильных систем из древесины.

Такую конструкцию можно изготовить самостоятельно, или же заказать ее на специализированном предприятии. Готовые стропильные системы производятся с помощью специального оборудования. В конструкциях, изготовленных в заводских условиях, на места соединений ставят металлические пластины. На промпредприятии можно заказать изготовление стропильной системы любой сложности. На строительном объекте останется только собрать ее. При желании можно сразу установить заранее собранную изготовителем ферму наверх дома, но для этого потребуется специальная техника.

Если система изготавливается самостоятельно, для крепления могут использоваться:

Наиболее часто для соединения элементов стропил используют гвозди или скобы. Но если материал при сборке был влажным, по мере его усушки узлы крепления стропил крепления утрачивают прочность. Этого можно избежать, прибегнув к болтовому соединению, но из-за просверленных под него отверстий стропильная система из бревен, бруса или доски ослабляется. Элементы стропил также закрепляют и фасонными стальными деталями.

В случае с металлической конструкцией тоже можно обратиться на специализированный завод. Сейчас такие стропила изготавливают из оцинкованного проката. Если сравнивать с черным прокатом, то оцинкованный меньше весит, благодаря чему конструкцию проще поднять наверх здания и установить.

Если металлическая система изготавливается самостоятельно, то придется купить уголки и швеллера требуемого сечения. Также не обойтись без сварочных работ. Изготовление фермы металлической стропильной – трудоемкое занятие, помимо этого, еще и возникают сложности с их подгонкой на крыше (подробнее: «Ферма металлическая, минусы и преимущества «). Именно по этой причине многие используют не металл, а древесину: стропильная система из клееного бруса или доски намного проще в производстве и установке.

Соединение стропильных элементов

Если для изготовления стропил была выбрана древесина хвойных пород, то можно использовать такие способы крепления:

  • двойной или одинарный зуб;
  • применение подкосов и затяжек скобами;
  • использование хомутов или болтов;
  • соединение стропильных ног затяжкой;
  • выравнивание стропил «кобылкой»;
  • монтаж стропил к мауэрлату, с примыканием к нему стропильных ног.

Чтобы стропильные ноги не скользили по затяжке, эти элементы соединяют зубом или шипом.

Установка стропильной системы

Прежде чем приступить к работе, необходимо создать чертеж стропильной системы двухскатной крыши. Это поможет избежать ошибок при ее строительстве.

При установке системы обязательно делают выпуск стропильных ног за стены здания. Размер свеса для деревянных строений должен составлять не менее 55 сантиметров. Стропильные фермы также скрепляют со стенами. Если этого не сделать, конструкция может повредиться при сильном ветре.

В случае деревянного сруба основание фермы прикрепляют к венцу сруба. Если же стены кирпичные, на стропила надевают хомут, прикрепляемый к вбитому в стену штырю. Чтобы придать конструкции большую жесткость, балки стропил соединяют перемычками.

В случае создания объемной крыши потребуется сделать дополнительные подпорки, защищающие стропила от прогиба. Для кровельного покрытия делают обрешетку – перпендикулярно стропильным ногам.

План стропил четырехскатной крыши трудно составить самостоятельно – такие конструкции требуют соблюдения даже малейших нюансов. Незначительные ошибки могут стать причиной скорого разрушения кровли, поэтому лучше не рисковать. Но такая крыша выглядит очень красиво и отличается большой надежностью, поэтому если внешний облик дома имеет большое значение для его владельца, стоит рассмотреть именно такой вариант.

В том случае, если на руках есть грамотно составленная схема стропильной системы четырехскатной крыши, все же не стоит рисковать, выполняя установку конструкции самостоятельно. Если нет опыта в строительстве, лучше доверить дело специалистам, чем в течение ближайшего времени перестраивать крышу заново.

Установка стропильной системы

Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши.

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.

Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах (прочитайте: «Чертеж двухскатной крыши «). Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу (прочтите: «Как сделать стропильную систему своими руками «).

Расчет элементов

В зависимости от типа кровельного материала, массивности конструкции, климата региона определяют размер стропильных ног и расстояние между ними. Расчеты очень важны для того, чтобы правильно составить план стропильной системы. Причем подбирается не только длина балок, но и их сечение.

На сечение балок оказывают влияние:

  • шаг установки стропил;
  • длина стропил;
  • предполагаемая величина нагрузки.

Рекомендуемые сечения элементов системы (в миллиметрах):

  • стропильные ноги — брус 75х125, 50х150, 100х150;
  • прогоны — брус 100х200, 100х100;
  • мауэрлат — брус 150х150, 100х100;
  • ригели – брус 100х150;
  • затяжки — брус 50х150;
  • кобылка — брус 50х150;
  • стойки — брус 100х100.

Расчетами элементов лучше всего заниматься еще тогда, когда ведется проектирование стропильной системы крыши. Это облегчит работу и послужит гарантией высокой прочности системы (прочтите: «Как правильно сделать расчет стропильной системы «).

Виды стропильных систем

Самой распространенной является наслонная система – ее устанавливают на зданиях, где есть средняя несущая стена. В состав такой системы входят стропильные ноги, опирающиеся на мауэрлат и коньковый прогон, и стойки, которые опираются на лежень.

План стропил двускатной крыши более сложен, так как стропильные ноги в этом случае опираются только на наружные несущие стены, а средняя опора отсутствует.

В такую конструкцию входят следующие элементы:

Схема расположения стропил сложных крыш предусматривает чередование наслонных и висячих стропил (читайте ещё: «Виды стропильных систем, в чем разница «).

Установка стропил: советы

Независимо от того, какая конструкция была выбрана, нужно следовать определенной инструкции. Если создается сложная стропильная система — ендова требуют особого внимания, поскольку на них приходится большая нагрузка.

Прежде всего, необходимо сделать мауэрлат, для этого берут брус с квадратным сечением. Укладывают его с внутренней стороны по краю стены, а закрепляют металлическими анкерами. Также делают временные подпорки для конькового бруса, который располагают параллельно стене, строго горизонтально.

Как крепить стропила на односкатную крышу, подробно на видео:

Ориентируясь на чертеж стропильной системы, подготавливают ее элементы, подгоняют по требуемому размеру. Если стропила короткие, их сращивают, а на местах стыков прибивают специальные накладки, чтобы на них под нагрузкой не возник прогиб. Верхнюю и нижнюю часть стропил совмещают с мауэрлатом и коньком. Потом устанавливают крайние элементы системы, которые будут служить ориентиром для остальных пар стропил. При этом нужно точно соблюдать расстояние между ними.

Стропильную систему сложно устанавливать в одиночку, поэтому помощь не помешает. Трудности возникают при поднятии элементов на кровлю и их крепеже. Только в том случае, если все работы будут сделаны правильно, крыша получится надежной.

Источники: http://vseokrovle.com/stropilnaja/6-stropilnaja-sistema-dvuskatnoj-kryshi.html, http://stroychik.ru/krysha/stropilnaya-sistema-dvuxskatnoj-kryshi, http://kryshadoma.com/stropilnaya-sistema/ustanovka-i-skhema-stropilnoy-sistemy.html

Почему Стропильные Системы Двухскатной Крыши так Популярны?

ЭкономияSavedRemoved 0

Формирование кровли – это важный и ответственный этап строительства домов. От него зависит, как потом будет себя “чувствовать” постройка в целом. Комфорт и, что не менее важно, долговечность – напрямую зависят от качества выполненных работ.

Существует достаточное количество конструктивных решений, но стропильная система двухскатной крыши, в силу своей популярности у домовладельцев, заслуживает отдельного и более пристального внимания. “Чем проще – тем лучше” – это именно про неё.

Однако, несмотря на элементарность конструкции, существуют моменты, которые могут значительно уменьшить срок её службы. Чтобы избежать негативных последствий, нужно найти эти “подводные камни”, а для этого придётся немного окунуться в теорию, познакомиться с немногочисленными терминами и рассмотреть некоторые практические рекомендации.

Читайте также: Навес во дворе частного дома из поликарбоната и других материалов (250 ФОТО ИДЕЙ) – Красивый вид, удобство и практичность

Конструкция двухскатной кровли

Двускатная крыша

Принципиальное устройство двухскатов элементарно, и заключается в наличии у крыши двух наклонных прямоугольных плоскостей, по которым и происходит сброс атмосферных осадков, будь то снег или вода.

Эти плоскости сходятся сверху в одной горизонтальной линии, называемой “коньком”. При построении такой геометрической формы с торцов скатов неизбежно образуется два вертикальных треугольника – фронтона.

Виды двухскатов

Отличия крепления стропил

1

Классическая – наиболее распространённая конструкция. При такой компоновке крыша формируется с симметричными скатами, т.е. с одинаковой их крутизной.

В своём строительстве простой “двухскат” может формироваться двумя способами:

  • наслонная
  • висячая

Более подробно эти системы будут рассматриваться ниже.

Крыша каркасного дома

Преимуществ такой вариации налицо:

  • Простота в проектировании. С расчётами справиться практически каждый, владеющий азами математики. Существует множество готовых проектов, которые находятся в открытом доступе
  • Надёжность конструкции. Минимальное количество соединительных узлов делает её прочной и долговечной
  • Простота монтажа. Ничего “хитрого” здесь нет – элементов немного, узловые соединения элементарны, инструмент простой, крепёж доступен
  • Классический дизайн всегда в моде. К тому же при желании домовладелец легко может изменить облик дома, поменяв угол наклона скатов кровли
2

Ассиметричные формы – это необычно. Однако при нарушении симметрии нарушается баланс в распределении нагрузки, что неизбежно влечёт за собой значительное усложнение в несущем “скелете” всего конструктива. Самостоятельно рассчитать такой проект крайне сложно. В этом случае придётся воспользоваться услугами профессионалов

Асимметрия – это красиво

3

Мансардный тип кровли – ещё одна разновидность. От классической вариации она отличается тем, что скатную поверхность создают ломанной.

Конструкция её несколько сложнее, чем у классических аналогов, но также доступна для простого обывателя, который решил своими силами её спроецировать и скомпоновать.

Главное отличие от классики заключается в том, что мансардный тип сочетает обе технологии, используемые для строительства стропильных крыш.

Терминология и элементы

Варианты исполнения

Для полноценного изучения кровельной тематики без специальной терминологии не обойтись. В цели наглядности ниже представлена схема с примерами использования описываемых элементов.

Основные элементы стропильных систем

  • Маурлат – элемент практически любой кровельной конструкции. Выполняется из деревянного доски или бруса, жёстко крепится по периметру торца внешних стен постройки. Главное его предназначение – равномерно распределять нагрузку на несущие стены здания. Именно к этому элементу крепятся все стропильные ноги кровли
  • Стропила – несущий каркас для кровельного покрытия. Устанавливают их парно, соединяя между собой в верхней части, называемой коньком. Нижняя часть их, как уже упоминалась крепиться к маурлату. Выставленные с определённым шагом стропила, служат основой для обрешётки, на которой в дальнейшем будет крепиться кровельный материал

Много вопросов возникает по поводу соединительных узлов –  хороший видеоматериал можно найти по следующей ссылке:

ВИДЕО: Узлы стропильной системы
  • Ригель и (или) затяжка. Элементы усиления конструкции. Устанавливаются горизонтально, врезаются в стропильные пары, крепятся на гвозди, болтовые соединения и т.п. В случае необходимости, для придания дополнительной жёсткости дублируются два-три раза (верхний – средний – нижний)
  • Стойка или бабка – служит в роли как основной, так и дополнительной вертикальной опоры. Они устраняют прогибы каркаса
  • Прогоны – брус, одна или две сшитые доски, а также может быть и отдельная конструкция. В простых вариантах коньковый прогон пришивается к узловым соединения верхней части стропильных ног, в более сложных он подпирается бабками (вертикальными стойками), которые в свою очередь крепятся к лежню
  • Лежень – это прогонная балка, т.е. брус, лежащий по всей длине крыши. Формируется для дополнительной фиксации и усиления всей кровельного формирования. Укладываться может как на несущую перегородку здания, так и лишь на внешние стены (в двух местах)
  • Подкосы – усиливающая деталь. Применяют в случаях, когда стропильные ноги обладают повышенной длинной, когда есть необходимость дополнительно усилить и исключить их прогиб. Чем сложнее крыша, тем больше этих деталей может потребоваться
Читайте также: Многолетние цветы (ТОП-50 видов): садовый каталог для дачи с фото и названиями | Видео + Отзывы

Типы двухскатных классических крыш

Типы двухскатов

Если с принципиальным устройством всё понятно, то по конкретным решениям нужно ещё разбираться. Здания бывают разнообразные, и для каждого требуются конкретные решения. Различных схем существует очень много, но все их можно разделить на два типа по одному критерию: крепление конька. Рассмотрим их более подробно.

Система наслонных стропил

Наслонная система

Следует сразу отметить, что эта конструкция любима кровельщиками за её надёжность и простой монтаж.

Основа для крепления стропильных пар в этой системе являются маурлаты и коньковый прогон, который устанавливается на вертикальные балки, которые в свою очередь крепятся на лежень.

Таким образом, получается следующая картина – каждая пара стропил крыши жёстко крепится в трёх местах: два узла на маурлатах и одно на коньковом прогоне. Получается очень крепкая конструкция, с отличным запасом прочности.

В зависимости от длины стропил и угла наклона скатов конструктив может дополняться усиливающими элементами: затяжками, ригелями, подкосами, подстропилами и т.д. Также при отсутствии в здании капитальной внутренней перегородки в качестве лежня допустимо использование потолочной балки.

Висячая стропильная система

Наслонная система

Принципиальное отличие от наслонной системы является то, что в качестве опоры для стропил только маурлаты, т.е. деревянные брусья, жёстко зафиксированные на торцах внешних стен дома. Вверху, на коньке у стропил опоры нет, они лишь сколачиваются между собой, и как бы “висят” в пространстве, – это и является определяющих критерием данной технологии.

Эта система используется при возведении небольших по ширине зданий, как правило, это не более 7-8 метров. При увеличении этих значений при этой технологии потребуется устанавливать дополнительные элементы – ригели и затяжки, которые в некоторой степени будут преобразовывать силы давления на внешние стены и более равномерно распределяют нагрузку.

Чем больше ширина здания, тем большим количеством усиливающих элементов будет оснащена кровля. На схеме выше наглядно показано отношение ширины укрываемого пролёта к количеству дополнительных деталей.

Читайте также: Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

Порядок монтажа “классического” навесного варианта

Анкера справятся

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

1

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

  • болтовые шпильки, заранее зафиксированные в стену
  • анкерные болты, закрепляемые непосредственно по месту
  • металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

2

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

3

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

4

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

5

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

6

Шаг между осями стропильных ног составляет 60 см.

7

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

ВИДЕО: Строительство каркасного дома. Стропильная система. Строй и Живи
Читайте также: Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Заключение

Проверено временем

Сколько существуют дома, столько же существуют двухскатные конструкции. Они проверены временем, они просты в изготовлении, экономны и достаточно симпатичны. Если нужна недорогая, но надёжная крыша, которая долго будет сохранять уют в доме, то двухскаты это то, что нужно.

9 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Оценки покупателей: Будьте первым!

Проектирование со столами для пролетов стропил

Часть 4 руководства по проектированию конструкций жилых домов

На этой странице мы объясним, как проектировать с помощью таблиц пролета стропил и как читать все типы таблиц пролета балок и крыши для жилищного каркаса.

Эта страница является частью онлайн-руководства «Создайте свой собственный дом». Если вы только начинаете работу с дизайном дома, вы можете перейти на карту нашего учебного сайта, чтобы пройти обучение по порядку или прыгать по нему, как вам удобно.

Деревянный каркас крыши

Продолжая часть 3: Таблицы пролетов балок перекрытия для проектирования жилых домов, мы теперь рассмотрим конструкции стропил и балок крыши.

Рассмотрим базовую конструкцию каркаса двускатной деревянной крыши. На изображении ниже показано поперечное сечение нашего простого дома размером 12 на 13 футов из раздела, посвященного таблицам пролета балок в этом руководстве. Здесь двускатная крыша с деревянным каркасом. Вдоль верхнего центра дома есть балка, к которой крепятся стропила. Каждое стропило по очереди крепится к верхней части внешних несущих стен.

Как мы уже говорили в разделе «Дизайн экстерьера дома», существует множество различных типов крыш домов. Сначала мы обсудим обрамление двускатных крыш, чтобы мы могли изучить основы того, как определять размеры стропил, балок или балок.

В большинстве регионов первое, что нужно учесть перед определением размеров деревянных элементов каркаса для крыши, — это максимальная снеговая нагрузка, которую крыша будет нести. Все столы на крыше организованы с учетом максимальной снеговой нагрузки. Если вы живете в регионе, где зимой выпадает снег, обратитесь в свой муниципальный строительный департамент, чтобы узнать, на какие максимальные снеговые нагрузки вы должны рассчитывать.

В зависимости от вашего региона вам может потребоваться спроектировать максимальную снеговую нагрузку от нуля до 65 фунтов на квадратный фут (или примерно 0–3 кПа).

Давайте посмотрим на таблицу ниже, в которой показаны максимальные пролеты стропил при снеговой нагрузке 31,3 фунта на квадратный фут (psf).

Стол для максимального пролета стропил крыши

Образец максимальных пролетов (футы-дюймы) из пихты или лиственницы Дугласа, № 1 или № 2 при снеговой нагрузке 31,3 фунта на фут

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

Максимальные пролеты в таблице выше относятся к горизонтальному расстоянию, которое может перекрыть стропила (НЕ по диагонали или фактической длине стропила). Так что, если ваш дом имеет ширину 26 футов и балка конька крыши находится по центру дома, вам понадобится стропила, которая может перекрывать 13 футов. Давайте воспользуемся этим примером и подберем подходящий размер стропил. Просматривая центр таблицы, мы можем найти несколько вариантов. В таблице указано, что стропила 2 X 6 с шагом 16 дюймов по центру (o.c) может охватывать максимальное расстояние 13 футов 5 дюймов. Другой вариант — стропила 2 X 8 с шагом 24 дюйма.

Делая выбор, подумайте, как вы будете утеплять свою крышу. Изоляция крыши для полутораэтажных домов (дома, где у вас есть жилое пространство на чердаке) обычно устанавливается в местах стропильных ног. Так что, если ваши стропила всего 5 1/2 дюймов в глубину, это все, что у вас есть для изоляции. Однако можно добавить куски дерева на стропила, чтобы покрыть их мехом, чтобы обеспечить дополнительную изоляцию.Обычно это дешевле, чем строительство из бруса большего размера. Целесообразно изучить типы изоляции, которую вы рассматриваете, и R-фактор, который вы надеетесь получить, а затем рассчитать, какая глубина вам нужна в полости стропила.

Если вы строите одно- или двухэтажный дом, но когда-нибудь можете превратить чердак в жилое пространство, убедитесь, что в вашем проекте достаточно места для надлежащей теплоизоляции крыши.

Несущие кровельные балки

Вам понадобится кровельная балка в качестве поверхности для крепления стропил.Обычно балка крыши изготавливается путем склеивания нескольких кусков размерного бруса. Еще раз, вам нужно будет посмотреть на свои местные диаграммы и использовать местный коэффициент снеговой нагрузки, чтобы определить максимальный пролет для данного размера деревянных стропил. В таблице ниже показаны балки для снеговой нагрузки 31,3 фунта на квадратный фут.

Пример таблицы максимальных пролетов балки крыши (футы-дюймы)

Ель, сосна или ель, №1 или №2, снеговая нагрузка 31,3 фунта на квадратный фут
Максимальный пролет стропил 16 футов

Эта таблица является всего лишь образцом и может не подходить для вашего региона.

Пролеты в этой таблице основаны на максимальном поддерживаемом пролете стропил в 16 футов, где опорный пролет — это общее горизонтальное расстояние, преодоленное стропилами крыши, разделенное пополам (НЕ диагональное расстояние или длина стропил). Таким образом, этот стол может вместить дом с общим пролетом стропил (или шириной дома) 32 фута.

Теперь вспомним из Части 3 этого модуля, Таблицы пролета балок, мы обсуждали, что нам могут потребоваться несущие стойки для поддержки балок перекрытия.Таким же образом вам могут понадобиться стойки для поддержки балки крыши. Если ваша таблица пролетов показывает, что балка крыши не может поддерживать стропила по всей длине вашего дома, вам следует выбрать сборную балку крыши, максимальные пролеты которой такие же (или немного больше), чем выбранные вами пролеты балок перекрытия. . Таким образом, вы можете продолжить конструкцию опор балки перекрытия от подвала до балки крыши. Однако это не постоянный пост. Столбик для каждого этажа располагается на поверхности пола, чтобы поддерживать балку перекрытия над ним.Следующая стойка находится на этой балке перекрытия (прямо над нижней стойкой) и идет до следующей балки перекрытия или до балки крыши.

Подведение итогов

В этом учебном модуле «Проектирование конструкций жилых домов» мы рассмотрели основные структурные нагрузки для домов с деревянным каркасом, определение размеров балок перекрытий, балок перекрытия и балок крыши. Для дома с деревянным каркасом или дома, в котором используются клеенки или LVL, принципы те же, но вы будете использовать разные таблицы. Ваш местный строительный инспектор может направить вас к источникам таблиц, необходимых в вашем регионе.

Следующий модуль — построение планов этажей

Наконец-то пора рисовать планы этажей. Перейдем к:

Модуль 8: Нарисуйте план этажа

Если вы не следовали руководству «Создайте собственный план дома» с самого начала, возможно, вы захотите перейти к введению в учебное пособие, прежде чем переходить к рисованию планов этажей.

Для более подробного обсуждения технических вопросов проектирования с деревянным каркасом крыши см. Учебное пособие по таблицам пролета от Американского совета по древесине.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения.Нелегальные копии в Интернете будут обнаружены Copyscape.

Образец стропил и расчеты Двускатная и шатровая крыша М.С. Мартин, ноябрь 2005 г., пересмотренный вариант, февраль скачать на ppt

Презентация на тему: «Образцовые стропила и расчеты двускатной и шатровой крыши М.С. Мартин, ноябрь 2005 г., редакция — февраль 2006 г.» — стенограмма презентации:

1 Образцы стропил и расчеты Двускатная и шатровая крыша M.С.Мартин, ноябрь 2005 г., редакция — февраль 2006 г.

2 Пояснительное примечание Стропила (деревянные секции), показанные в этом слайд-шоу, не будут отображаться в полном размере по сравнению с указанными размерами, однако общий принцип и используемые методы являются точными и были специально увеличены в масштабе для облегчения объяснения.

3 Сначала несколько простых терминов SPAN ½ SPAN

4 Теперь давайте посмотрим на простую математическую формулу. Давайте используем 28 ° в качестве примера для наклона нашей крыши.Найдите кнопку загара на калькуляторе. Теперь нажмите tan, 28, = и ваш ответ должен быть 532 мм. Вы только что задали себе подъем на метр пробега для обычного стропила. Давайте свяжем это с квадратом на следующем слайде.

5 Подъем на метр длины стропил. Это означает, что на каждые 1,0 м, пройденные по дну или пролету крыши, вы поднимаетесь на 532 мм. (для нашего примера 28º). Если вы моделируете стальной квадрат как треугольник крыши, вы можете разделить эти измерения на два, чтобы использовать их здесь.См. Напротив 1.0м = 500мм (идет на 2 лезвия квадрата) 532 = 266мм (идет на 2 язычка квадрата) 500мм 266мм

6 Вы также создали два скоса, необходимые для общего стропила. Фаска ровная обычная стропила. Мы можем использовать квадрат, настроенный таким образом, для выкладки нашего стропила. 500 мм 266 мм


7 Истинная длина на / м и длина центральной линии. Истинная длина на / м. Используйте для этого свои измерения подъема на / м и извлеките из них квадратный корень..532² + 1.0² = 1,283 = 1,133 мм Длина центральной линии Используйте для этого истинную длину на метр и половину пролета. T / L на / м x ½ пролета крыши В качестве примера мы будем использовать 3,6 м для ½ пролета нашей крыши. 1,133 x 3,6 = 4,079 м. Это размер от центральной линии гребня до задней части «птичьего рта», измеренный вдоль вершины стропила.

9 Начните с простого отвеса. Это центральная линия верхней части стропила (центр положения гребня). Используйте стальной угольник для этого скоса или другие средства, если хотите.

10 Измерьте длину центральной линии стропила и установите еще один отвес. Эта линия является задней частью положения «Птичий пасть».

11 В качестве альтернативы, увеличьте вашу длину стальным квадратом. Эта линия остается в том же положении (задняя часть рта птицы).

12 Теперь отмечаем уровень среза на пасти птицы (Макс.1/3 глубины стропила) Это проще всего сделать с помощью строительного квадрата, или вы можете просто отметить квадрат на отвесе. Максимум 1/3

% PDF-1.6 % 2650 0 obj> endobj xref 2650 107 0000000016 00000 н. 0000004943 00000 н. 0000005080 00000 н. 0000005243 00000 н. 0000005769 00000 н. 0000006123 00000 п. 0000006161 00000 п. 0000006320 00000 н. 0000006434 00000 н. 0000006723 00000 н. 0000007135 00000 н. 0000007251 00000 н. 0000008396 00000 н. 0000008508 00000 н. 0000009074 00000 н. 0000009364 00000 н. 0000009868 00000 н. 0000010390 00000 п. 0000010680 00000 п. 0000011084 00000 п. 0000017650 00000 п. 0000020300 00000 п. 0000022295 00000 п. 0000024260 00000 п. 0000028336 00000 п. 0000028412 00000 п. 0000028751 00000 п. 0000028827 00000 п. 0000037162 00000 п. 0000038173 00000 п. 0000038249 00000 п. 0000050911 00000 п. 0000054206 00000 п. 0000054650 00000 п. 0000057675 00000 п. 0000057735 00000 п. 0000057809 00000 п. 0000057886 00000 п. 0000057966 00000 п. 0000058011 00000 п. 0000058113 00000 п. 0000058158 00000 п. 0000058287 00000 п. 0000058369 00000 п. 0000058414 00000 п. 0000058509 00000 п. 0000058638 00000 п. 0000058720 00000 п. 0000058764 00000 п. 0000058862 00000 п. 0000058992 00000 п. 0000059074 00000 п. 0000059118 00000 п. 0000059206 00000 п. 0000059350 00000 п. 0000059439 00000 п. 0000059483 00000 п. 0000059579 00000 п. 0000059721 00000 п. 0000059801 00000 п. 0000059845 00000 п. 0000059940 00000 н. 0000060038 00000 п. 0000060082 00000 п. 0000060182 00000 п. 0000060225 00000 п. 0000060324 00000 п. 0000060367 00000 п. 0000060470 00000 п. 0000060513 00000 п. 0000060612 00000 п. 0000060654 00000 п. 0000060750 00000 п. 0000060792 00000 п. 0000060836 00000 п. 0000060938 00000 п. 0000060982 00000 п. 0000061026 00000 п. 0000061070 00000 п. 0000061172 00000 п. 0000061216 00000 п. 0000061260 00000 п. 0000061304 00000 п. 0000061408 00000 п. 0000061452 00000 п. 0000061566 00000 п. 0000061610 00000 п. 0000061725 00000 п. 0000061769 00000 п. 0000061883 00000 п. 0000061927 00000 п. 0000061971 00000 п. 0000062016 00000 п. 0000062120 00000 п. 0000062164 00000 п. 0000062208 00000 п. 0000062253 00000 п. 0000062358 00000 п. 0000062403 00000 п. 0000062517 00000 п. 0000062562 00000 н. 0000062677 00000 п. 0000062722 00000 н. 0000062830 00000 п. 0000062875 00000 п. 0000062920 00000 н. 0000002496 00000 н. трейлер ] >> startxref 0 %% EOF 2756 0 obj> поток XHF’H ‘4! BMntN> 2u8 8 \ # [Y * KНΆC`; 7ZϤD-l \ mh \ tL

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
