Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

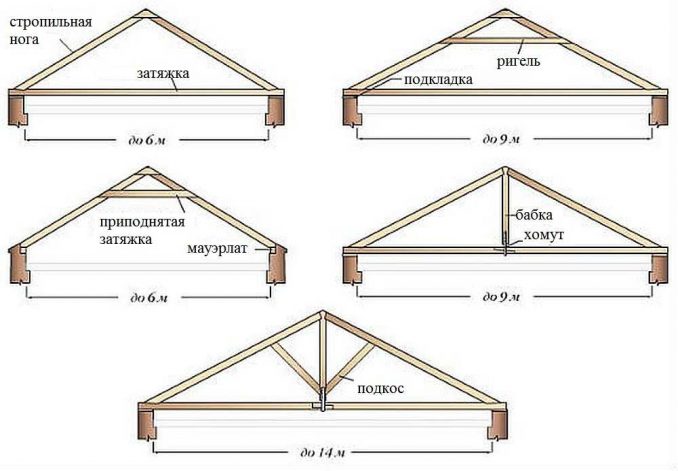

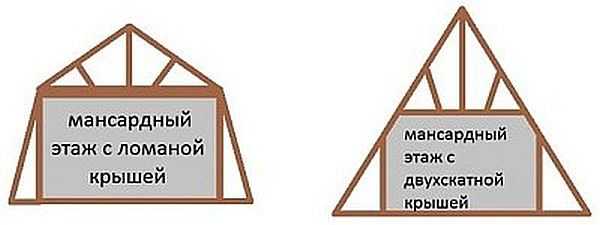

Схема видов стропильных систем мансардной крыши

Схема видов стропильных систем мансардной крыши

  1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
  2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
  3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

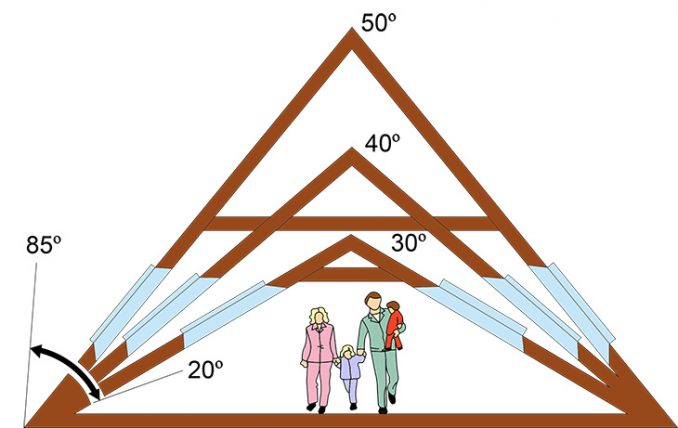

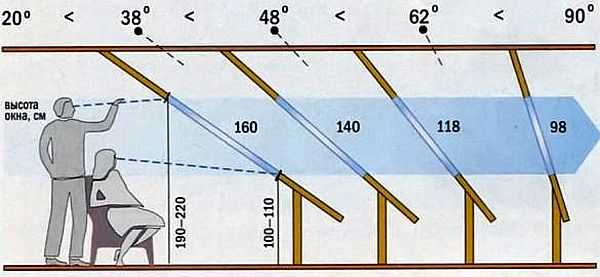

Зависимость угла наклона и высоты потолков

Зависимость угла наклона и высоты потолков

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Подбор сечения стропильных ног

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

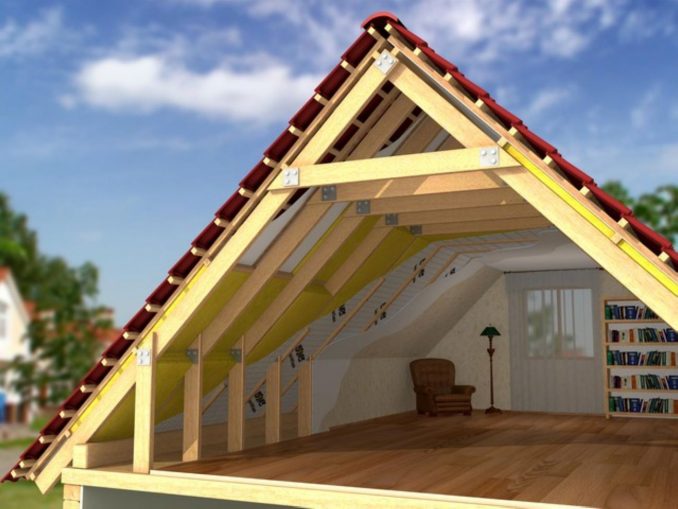

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

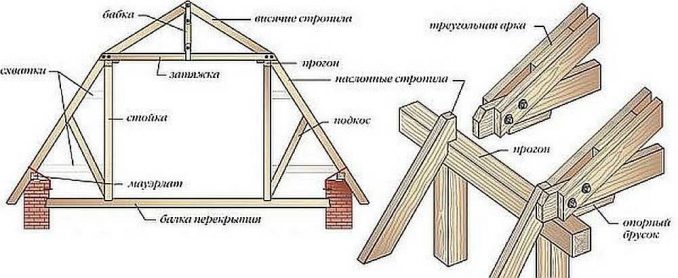

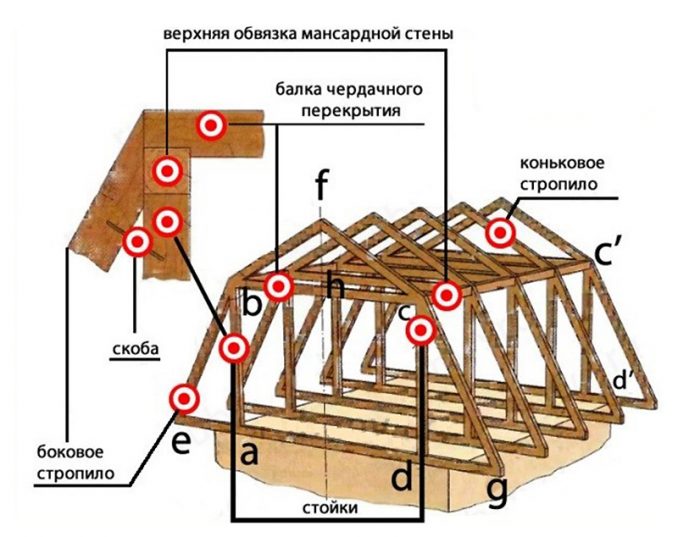

Схема устройства стропильной системы

Схема устройства стропильной системы

  • Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
  • Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж. Схема основных узлов каркаса

    Схема основных узлов каркаса

  • Стойка. Стойки поддерживают конек или, что более распространено в конструкции мансардных крыш, среднюю часть стропильных ног. Стойки изготовляют из бруса, сечение которого совпадает с размером мауэрлата. Их размещают на балки перекрытий, поэтому расстояние между стойками соответствует их шагу.
  • Подкос. Подкосами принято называть элемент, поддерживающий стропильные ноги, имеющий угловое расположение. Основная задача подкоса – снижение прогиба стропил под тяжестью собственного веса.
  • Затяжка. Затяжку выполняют из прочных досок сечения, соответствующего размеру стропил. Ее крепят горизонтально, стягивая пару стропильных ног в верхней или нижней части. Чем меньшее расстояние между затяжкой и коньком, тем толще должен быть этот элемент, так как нагрузка на него больше. Установка затяжки снимает распирающую нагрузку, которая воздействует на стропила.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

  1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
  2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
  3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
  4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п. Установка стоек и ригеля

    Установка стоек и ригеля

  5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
  6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском. Крепление стропил и подкосов на металлические накладкиКрепление стропил и подкосов на металлические накладки Монтаж верхних стропил

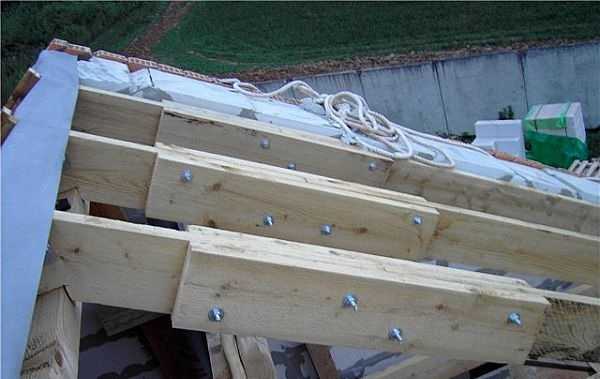

    Монтаж верхних стропил

  7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером. Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.
Настил гидроизоляции и монтаж обрешетки

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

Стропильная система мансардной крыши: схема, конструкция и особенности монтажа

Существует несколько вариантов крыш, под которыми можно разместить комфортное жилое помещение. Для того чтобы обеспечить максимальный объём подкровельного мансардного пространства, необходимо подобрать оптимальный угол наклона скатов и не забывать о снеговой и ветровой нагрузке на крышу. Мы рассмотрим наиболее популярные конструкции мансардной стропильной системы в условиях средней полосы.

Конструкция стропильной системы мансардной крыши

Мансардная крыша даёт возможность получить дополнительное полезное пространство при сравнительно небольших финансовых вложениях, поэтому такое архитектурное решение завоевало большую популярность. Так что же называется мансардой?

Манса́рда (от фр. mansarde) — эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома, либо последнем этаже части дома, с мансардной крышей.

Википедия

https://ru.wikipedia.org/wiki/Мансарда

Мансарда располагается в пределах несущих стен здания и опирается на них через мауэрлат, горизонтальные балки (затяжки) и стропила. Чем больше чердачное пространство, тем больше его полезный объём, который достигается путём увеличения угла наклона скатов и образуется более сложной стропильной системой. Расположение стропил мансардной крыши зависит от конструкции, которая может быть разных типов, а именно:

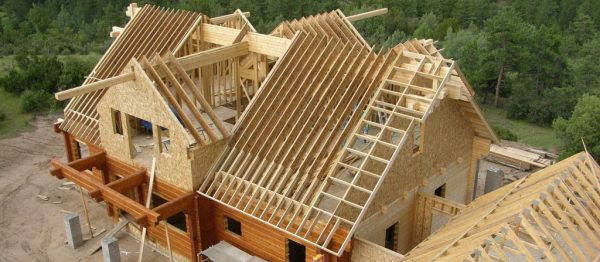

  1. Шатровая или пирамидальная конструкция с минимальным объёмом подкровельного пространства.Стропила шатровой конструкции

    Скаты шатровой конструкции опираются на боковые стропила и центральную стойку, поэтому объём подкровельного пространства здесь минимален

  2. Вальмовая или полувальмовая крыша, в которой основное жилое пространство находится под трапециевидными скатами.Стропила вальмовой крыши

    Стропила вальмовой крыши образуют два треугольных и два трапециевидных ската

  3. Щипцовая конструкция, представляющая собой симметричную двускатную крышу с врезанными под прямым углом щипцами, что обеспечивает значительный объём чердачного помещения.Многощипцовая крыша

    Многощипцовая крыша позволяет обустроить полноценный мансардный этаж

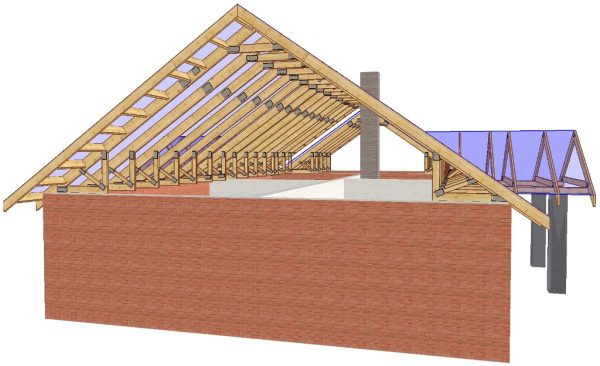

  4. Двускатная симметричная крыша с мансардой − классический вариант, отличающийся простотой монтажа и стойкостью к ветровым воздействиям благодаря жёсткой конструкции.Стропильная конструкция двускатной крыши

    Двускатная крыша требует наименьших затрат рабочего времени и небольшого расхода строительных материалов

  5. Стропильная система мансардной ломаной крыши, обеспечивающая максимальный объём жилого пространства при относительно невысокой стоимости.Ломанная мансардная крыша

    Ломаная крыша является оптимальным решением по соотношению стоимости возведения к объёму полезного пространства мансарды

Стропильная система должна выдерживать постоянные нагрузки, которые состоят из веса конструктивных элементов, утеплителя и кровельного покрытия. Кроме этого, существуют переменные нагрузки, зависящие от силы ветра и от веса снега на кровле. Выбор сечения несущих элементов и способа их соединения должен быть направлен на создание максимально прочной и жёсткой конструкции, равномерно распределяющей нагрузку на стены здания.

В зависимости от ширины здания применяются разные виды мансардных стропильных систем, которые делятся на висячие, наслонные и комбинированные.

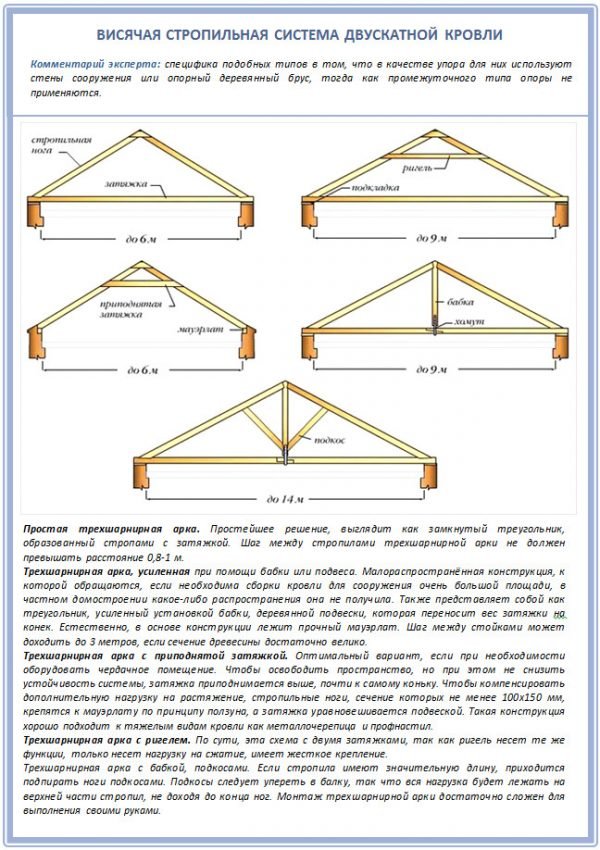

  1. Висячими называют стропила, которые опираются на стены здания через мауэрлат и затяжку, а в верхней части образуют конёк. При этом способе соединения отсутствует промежуточная опора, а распирающее давление на стены дома снижается с помощью ригелей, стоек и подкосов. Система висячих стропил обычно используется при ширине здания не более 6 м.Висячие стропила

    Для компенсации распирающих усилий в висячих стропильных конструкциях с длиной пролёта до 6 м используются затяжки и ригели

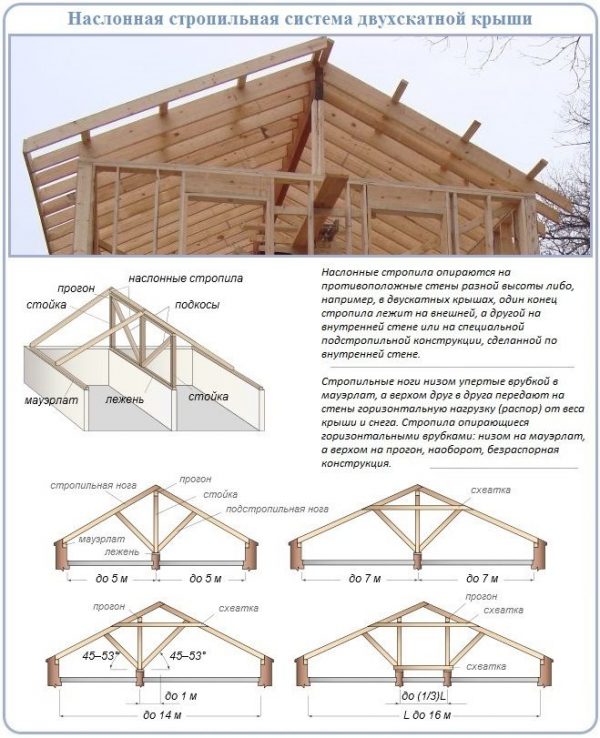

  2. Наслонными именуют стропила с промежуточной опорой на внутреннюю стену дома. Они применяются, когда ширина здания составляет от 6 до 16 м. Чем она больше, тем больше элементов используется для равномерного распределения нагрузки.Наслонные стропила

    Наслонные стропила имеют одну или несколько опор внутри дома

  3. Комбинированный вид стропильной системы используется в мансардных крышах с переменным углом наклона скатов. Наиболее характерным примером служит ломаная мансардная крыша, где нижние стропильные ноги являются наслонными с опорой на стойку и мауэрлат, а верхние монтируются как висячие стропила с опорой на затяжку и бабку. При возведении мансардных крыш используются все виды стропильных систем, и их выбор зависит от конструкции, в которой они применяются.Комбинированные стропила

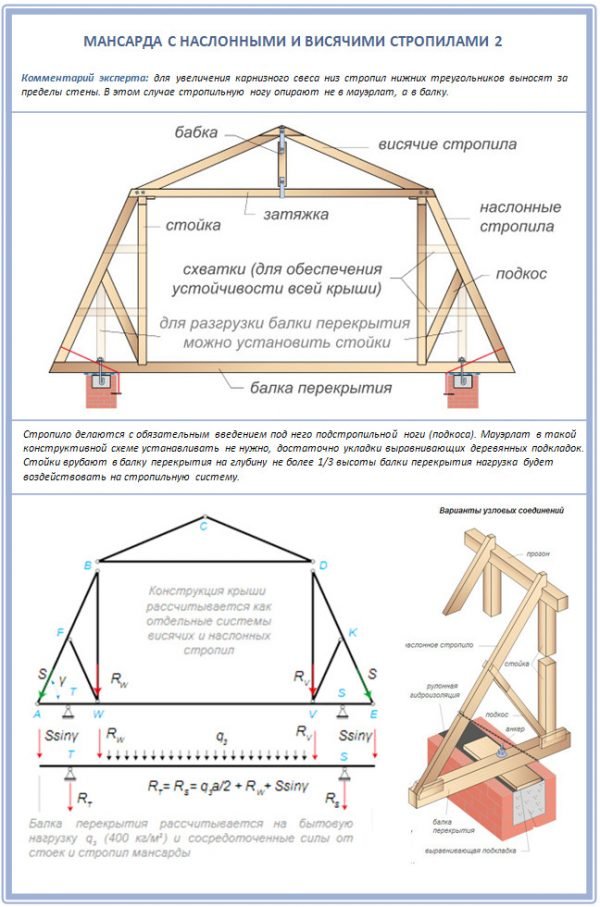

    В конструкции ломаной крыши верхние стропила являются висячими, а нижние − наслонными

Схема стропильной системы мансардной крыши

Для возведения крыши необходимо иметь проект, в котором указан перечень и размер конструктивных элементов, а также способ их соединения. Чтобы понимать принцип и последовательность монтажа, нужно знать назначение элементов стропильной группы и способ прилегания крыши к стенам здания. Мансардная крыша состоит из следующих элементов:

  • связующим элементом между стеной здания и стропильной группой является мауэрлат, который крепится на стены дома шпильками, скобами или анкерами;
  • на мауэрлат параллельно короткой стене здания крепятся затяжки, а вдоль длинной стороны устанавливаются лежни;
  • на центральном лежне монтируются вертикальные стойки;
  • на стойки опирается коньковый прогон;
  • стропила верхней частью опираются на коньковый прогон, а нижней частью соединяются с затяжкой, образуя карнизный свес;
  • стропильные ноги в верхней части соединяются ригелями;
  • на вальмовых крышах используются диагональные стропила и укороченные нарожники;
  • дополнительной опорой диагональным стропилам служат шпренгели;
  • для промежуточного крепления стропил используются стойки и подкосы;
  • при необходимости стропила удлиняются кобылками.

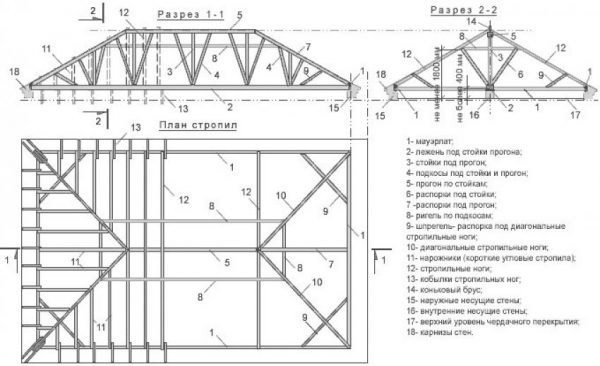

Схема несущих элементов крыши

Основными несущими элементами мансардной крыши являются стропильные лаги, лежни и затяжки, а также вертикальные стойки и коньковый прогон

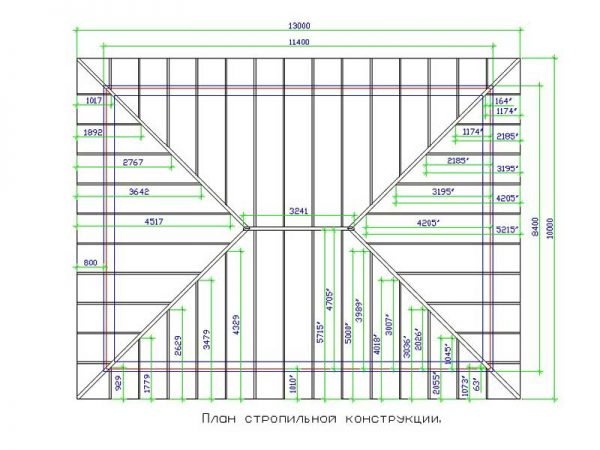

На схеме указываются размеры элементов стропильной системы, их расположение, углы наклона и способы врезки в узлах соединения. Обязательно также приводится информация о расположении сдвоенных стропил, наличии дополнительных опор, размерах карнизных и фронтонных свесов.

Схема является основным документом для сборки системы стропил, в ней отражаются все нужные параметры. Однако перед раскроем материала необходимо ещё раз проверить расчёты и создать шаблоны основных деталей. При отсутствии проекта провести расчёты и создать схему нужно самостоятельно.

Шаг стропил мансардной крыши

Перед началом работ нужно выбрать шаг стропил мансардной крыши. Расстояние между стропилами и нарожниками (в случае вальмовой крыши) зависит от нескольких факторов:

  • размера здания;
  • типа стропильной системы;
  • постоянной и переменной нагрузки на кровлю;
  • сечения стропил, стоек и укосов;
  • вида кровельного покрытия;
  • типа и шага обрешётки;
  • размеров утеплителя.

Для стропил, обрешётки и контробрешётки выбирают материал хвойных пород в соответствии со СНиП II-25, а нагрузку на стропила рассчитывают по СНиП 2.01.07 и СТ СЭВ 4868. Исходя из изложенного в строительных нормах и правилах, можно сказать, что для стропил длиной менее 9 м применимо сечение бруса от 50Х150 до 100Х250 мм при шаге от 60 до 100 см. Размер здания оказывает влияние на конструкцию фермы и наличие стоек, подкосов и ригелей, применение которых повышает прочность стропильных ног и позволяет увеличить шаг между стропилами до 120 см и более. Обычно для выбора шага используют справочные таблицы, которые содержат рекомендации с учётом длины стропил и сечения бруса.

Таблица: зависимость шага между стропилами от сечения бруса и длины стропил

Вид используемого кровельного покрытия также влияет на выбор шага стропил, потому что разные материалы имеют разный вес:

  • черепица в зависимости от вида весит от 16 до 65 кг/м2, шифер − 13 кг/м2. Такие тяжёлые покрытия подразумевают уменьшение шага стропильных ног до 60–80 см;
  • вес металлических покрытий и ондулина не превышает 5 кг/м2, поэтому шаг стропил можно увеличивать до 80–120 см.

На вальмовых крышах шаг нарожников в любом случае выбирают равным 50–80 см для придания скату большей жёсткости.

Кроме этого, шаг установки стропил зависит от:

  • частоты расположения затяжек, на которые опираются стропила, если выбран именно этот способ крепления стропильных ног;
  • обрешётки, которая бывает тяжёлой − сплошное основание под мягкие кровельные материалы или лёгкой, − разреженной, настилаемой из досок 25Х100 мм с шагом 25–45 см. Сплошная обрешётка имеет большую прочность, поэтому позволяет увеличить расстояние между стропилами;
  • ширины утеплителя, который укладывается в межстропильное пространство. Производители выпускают утепляющие материалы шириной 610 и 1220 мм, но уточнять этот параметр необходимо у поставщика.Утепление крыши

    При выборе шага между стропильными лагами желательно учитывать размер утеплителя, который будет закладываться в подкровельное пространство

Длина стропил и обрешётки мансардной крыши

При самостоятельных расчётах размеры некоторых конструктивных элементов крыши приходится вычислять по имеющимся габаритам здания и углу наклона скатов. Длину стропил иногда приходится корректировать для разных видов мансардной крыши, подбирая оптимальные размеры всей конструкции в целом.

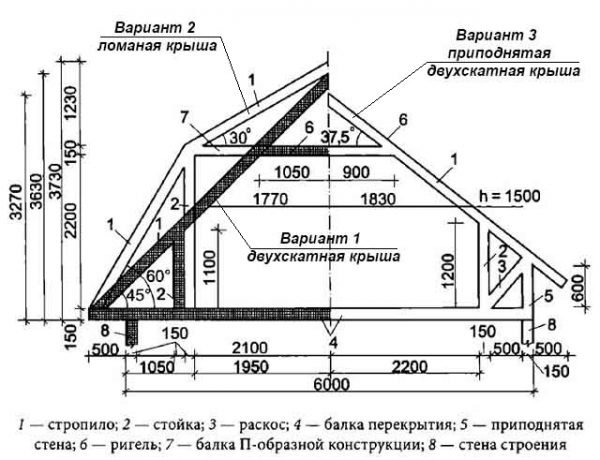

Допустим, что основные размеры здания известны и необходимо рассчитать длину стропильных лаг для нескольких предполагаемых вариантов угла наклона и типа крыши. Пусть половина ширины здания L составляет 3 м, размер карнизного ската − 50 см.

  1. Для двускатной крыши с уклоном в 45о длина стропил будет равна C = L / sin 45о = 3,5 / 0,71 = 4,93 м, а высота конька H = L ∙ tg 45о= 3,5 ∙ 1 = 3,5 м.
  2. Для более пологой двускатной крыши с углом наклона в 37,5о длина стропильной ноги С = 3,5 / sin (90о-37,5о) = 3,5 / cos 37,5о = 3,5 /0,79 = 4,43 м. Высота конька H = 3,5 ∙ tg 37,5о = 3,5 ∙ 0,77 = 2,70 м.

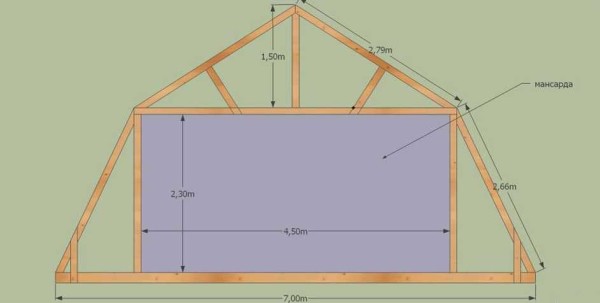

  3. Вариант ломаной двускатной крыши подразумевает использование стропил с разным углом наклона и различной длиной. Поэтому они считаются по отдельности. Если видоизменить конструкцию так, что угол наклона нижних скатов станет равным 60о, а верхних − 30о, то размеры стропил будут следующими:
    • длина нижней лаги C1 = 1,55 / cos 60o = 1,55 / 0,5 = 3,1 м;
    • длина верхней лаги C2 = 1,95 / cos 30o = 1,95 / 0,87 = 2,24 м.Длина стропил для разных вариантов устройства крыши

      Длину стропил необходимо корректировать в зависимости от конструкции стропильной системы и длины карнизного свеса

Дополнительные расчёты показывают, что увеличение угла наклона нижнего ската с 60 до 70о позволит прирастить ширину мансарды на 10%.

Длину обрешётки, соединяющей стропильные ноги, определяют, учитывая фронтонные свесы, которые защищают стены фасада от осадков. Длина фронтонного свеса зависит от высоты здания и выбирается в пределах от 40 до 60 см. Поэтому общая длина ската будет равна длине дома, увеличенной на удвоенную длину свеса.

Предположим, что длина дома равна 10 м, а фронтонный свес составляет 0,6 м. Тогда размеры обрешётки необходимо рассчитывать из учёта длины ската, равной 10 + 0,6 ∙ 2 = 11,2 м.

Длина обрешётки

Рассчитывать параметры обрешётки следует с учётом длины фронтонных и карнизных свесов

Любая корректировка проекта требует тщательного пересчёта параметров стропильной системы с учётом возникших изменений.

Видео: расчёт мансардной крыши

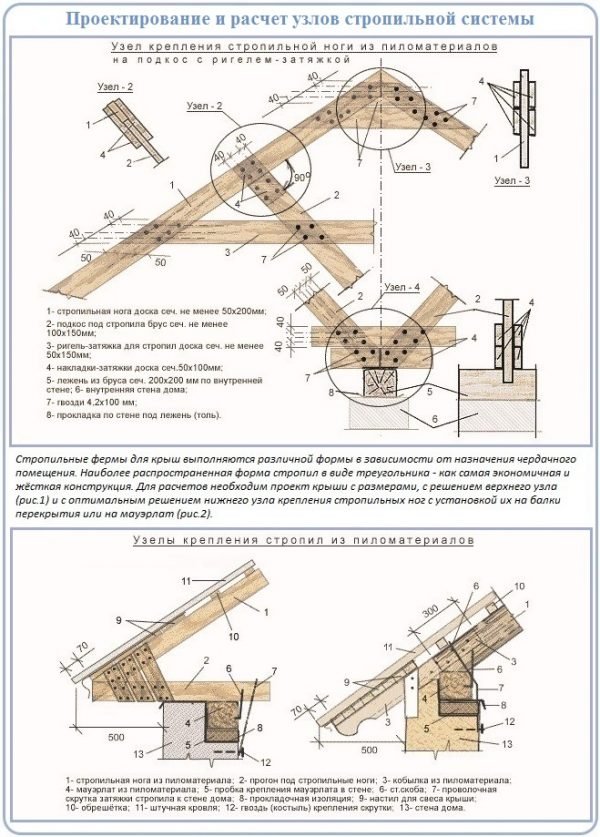

Узлы стропильной системы мансардной крыши

Узлы стропильной системы крыши представляют собой место соединения отдельных элементов в единую конструкцию, которая позволяет равномерно распределить нагрузку на стены здания. Соединение производится гвоздями, саморезами или болтами с помощью накладных деревянных элементов или металлических угольников и пластин, а также путём соединения в паз. Для возведения двускатной крыши используют следующие основные узлы:

  1. Коньковый узел, обеспечивающий соединение стропильных ног между собой и коньковым прогоном.
  2. Места, в которых ригель связывает стропила для придания большей прочности и жёсткости стропильным фермам.
  3. Точки крепления подкосов и стоек, которые придают дополнительную опору стропилам.

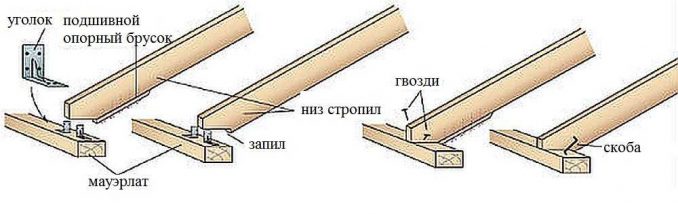

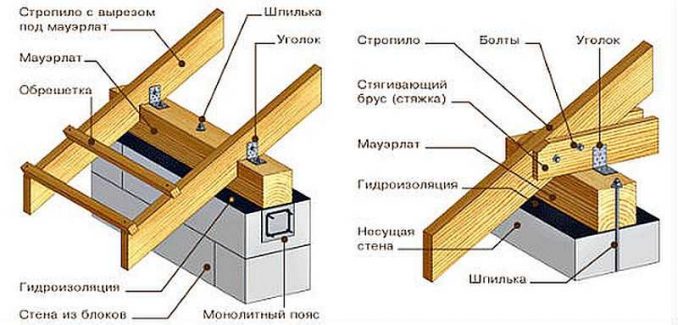

  4. Карнизный узел, в котором стропила крепятся к затяжке или мауэрлату, образуя карнизный свес.

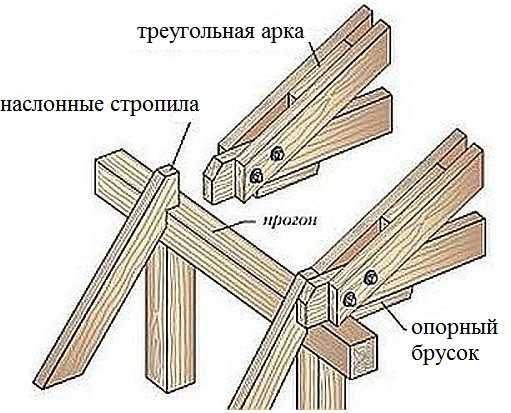

Узлы соединений стропильной системы

Узловые соединения стропильной системы должны выполняться так, чтобы обспечивалось максимально жёсткое крепление элементов между собой

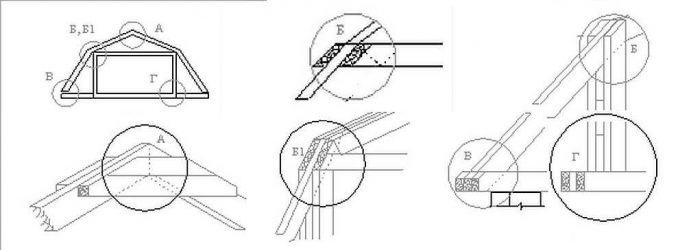

Для двускатной ломаной крыши характерным является узел, где соединяются верхняя и нижняя стропильные лаги, вертикальная стойка, ригель и прогон. Такое сложное соединение требует применения врезок, болтов, стальных пластин и строительных скоб.

Стропильные узлы ломаной крыши

В самом сложном узле ломаной мансардной крыши соединяются пять стропильных элементов

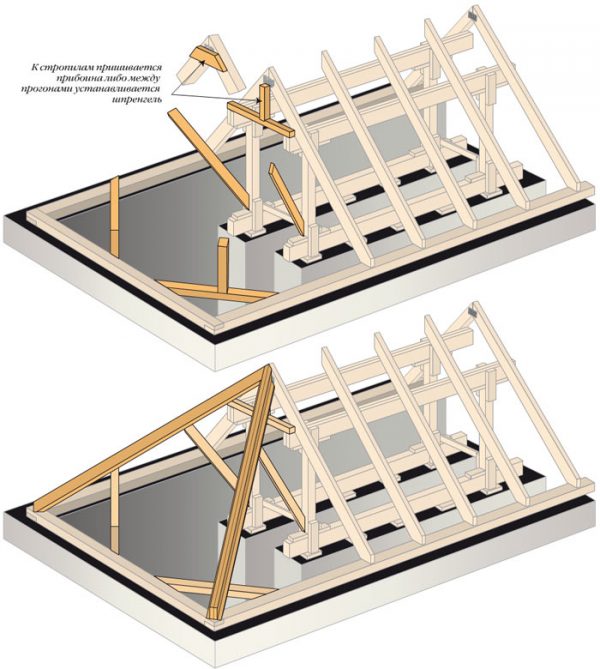

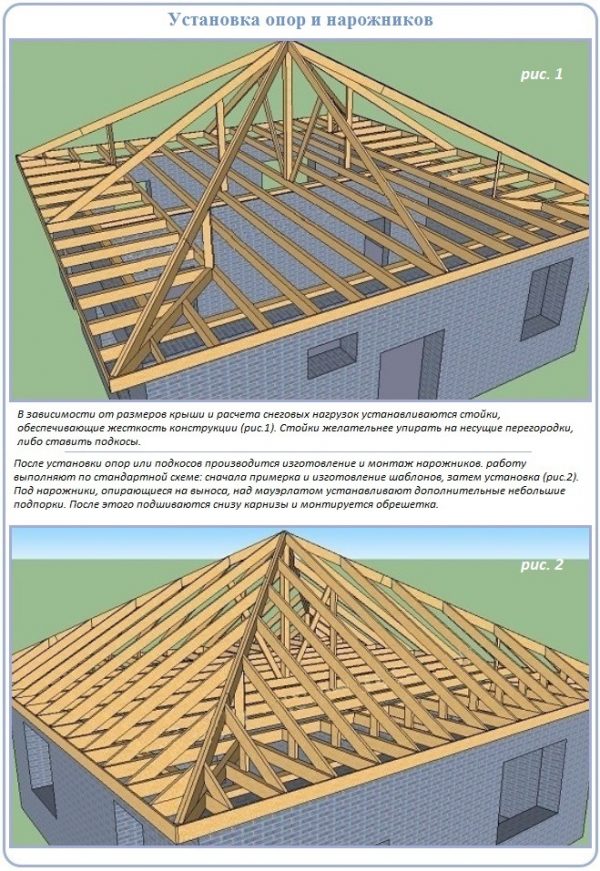

Наиболее сложным узлом вальмовой мансардной крыши является место соединения боковых или диагональных стропильных ног с мауэрлатом. Боковое стропило в нижней части опирается на угловой брус мауэрлата и на врезанную балку, в другом варианте между врезанной балкой и стропильной ногой ставится вертикальная стойка или шпренгель. Верхняя часть вальмовых стропил крепится к коньковому прогону с помощью болтов или гвоздей.

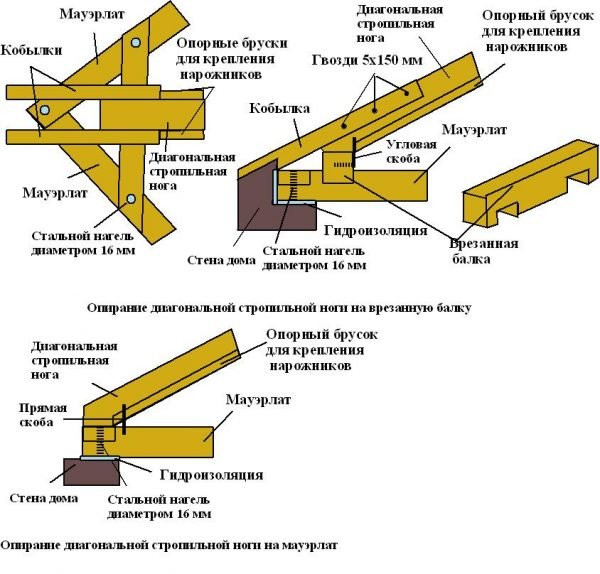

Узлы стропильной системы вальмовой крыши

Угловые стропила вальмовой крыши несут на себе наибольшую нагрузку, поэтому узел их соединения с мауэрлатом нужно продумывать наиболее тщательно

Описанные узлы применяются наиболее часто при монтаже стропильных систем разных конструкций и позволяют осуществить монтаж несущих элементов своими силами. Для эффективной и качественной сборки необходимы чертежи и изготовление шаблонов с выверенными углами стыков и врезок.

Видео: узлы стропильной системы

Расчёт стропильной системы мансардной крыши

Стропильная система является основой крыши, поэтому важно выбрать ту конструкцию, которая наиболее подходит климатическим условиям региона и имеющимся требованиям к размерам жилой мансарды. После выбора конструкции производится расчёт угла наклона скатов и высоты конька для требуемых размеров мансардного помещения. Вычисления производятся с учётом размера карниза по следующим формулам:

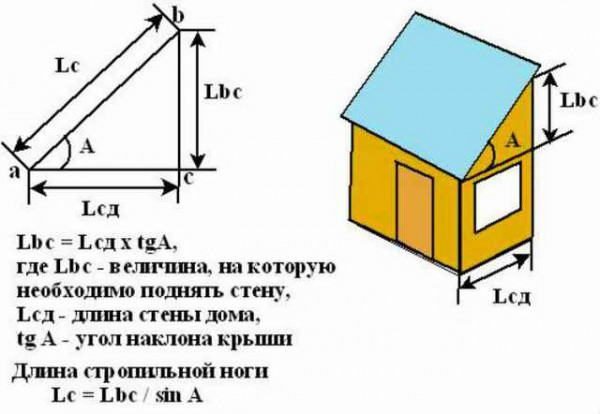

  1. Lbc = Lac ∙ tg A, где Lbc − высота конька, Lac − половина ширины дома с учётом карнизного свеса, A − угол наклона ската.
  2. Lc = Lbc /sin A, где Lc − длина стропильной ноги.Расчёт ската и высоты конька

    Расчёт стропильной группы мансардной крыши производится с помощью несложных тригонометрических формул

Значение тригонометрических функций можно найти в справочных таблицах.

Таблица: значения тригонометрических функций для различных углов наклона ската

Самым сложным при проектировании мансардных крыш является подсчёт пиломатериала. Рассчитать количество необходимых стропил и увязать их со стандартной длиной в 6 м иногда бывает довольно сложно. Допустим, что мы выбрали самую сложную в расчётах вальмовую крышу размером 10Х13 м с учётом карнизных свесов длиной 80 см и углом наклона скатов 45о. Тогда боковые стропила будут иметь длину 5 / sin 45о = 7,04 м. Поэтому стандартный шестиметровый брус придётся удлинять. Обычно для стропил длиной чуть больше 6 м используют брус 100Х200 мм или доску 50Х250 мм.

Расчёт количества пиломатериала для стропильной системы

Если здание имеет большие размеры, то для него требуются стропила длиннее стандартного размера в 6 м, поэтому брус приходится удлинять

Что касается горизонтального бруса перекрытия, то поскольку ширина здания равна 10 м, затяжки должны состоять из двух частей, которые либо опираются на внутреннюю стену здания, либо стыкуются между собой усиливающими элементами и опираются на прогон. Для затяжек и прогонов используют брус сечением не менее, чем 50Х200 мм. По периметру здания проходит мауэрлат, для которого используется брус 150Х150 мм или 200Х200 мм. По выбранной нами схеме периметр здания составляет 39,6 м, поэтому для монтажа мауэрлата потребуется семь шестиметровых брусьев. Размеры всех остальных элементов стропильной системы не будут превышать 6 м.

Вес пиломатериала стропильной системы рассчитывается путём суммирования длин всех элементов с определённым сечением и пересчёта их количества в кубические метры. Это необходимо для определения массы всей крыши, а также бывает нужным при закупке и транспортировке материала. Подсчёт производится по таблице, а затем полученные значения умножаются на вес 1 м3 пиломатериала.

Таблица: расчёт количества пиломатериала в 1 м3 и объём одной единицы материала

Сосновый пиломатериал при 12% влажности весит 505 кг/м3, при транспортной влажности 25% − 540 кг/м3. Вот некоторые примеры расчётов:

  1. Если в 1 м3 материала сечением 50Х200 мм содержится 16,6 досок, то вес одной доски будет равен 540 / 16,6 = 32,5 кг.
  2. Если закупается 25 м3 пиломатериала, то весить он будет 25 ∙ 540 = 13 500 кг.
  3. Если требуется 100 досок 25Х200, то необходимо купить 100 / 33,3 = 3 м3 древесины, которая будет весить 3 * 540 = 1 620 кг.

Важно отметить, что обрезной пиломатериал желательно приобретать с наименьшей влажностью, чтобы после монтажа он не коробился и не растрескивался, особенно это касается бруса большого сечения. Для строительства стропильной системы влажность древесины не должна превышать 18%.

Монтаж мансардной стропильной системы

Монтаж стропильной системы с жилым подкровельным пространством требует тщательной подготовки. Необходимо смонтировать удобные леса, настилы и лестницы, а также снабдить рабочие места страховочными верёвками. Рабочие должны быть обеспечены спецодеждой, средствами защиты и исправным оборудованием. На земле необходимо выбрать ровное место для предварительной сборки ферм, разметки углов и изготовления шаблонов. Все деревянные элементы должны быть обработаны антисептическими и противопожарными составами.

После этого можно приступать к работам, которые проходят в следующей последовательности:

  1. На стены с замурованными шпильками монтируется по периметру мауэрлат. При наличии внутри здания несущей стены укладываем на неё лежень или прогон одной высоты с мауэрлатом.Установка мауэрлата

    Если дом возводится из строительных блоков, то мауэрлат удобнее всего укладывать на резьбовые шпильки, замурованные в стену в процессе её кладки

  2. На мауэрлат параллельно короткой стене крепятся затяжки с карнизными выносами.
  3. На затяжках выставляются вертикальные стойки, ограничивающие мансардное помещение.
  4. Стойки соединяются с затяжкой, служащей потолком мансардному помещению. Установленные таким образом фермы соединяются между собой горизонтальными прогонами.

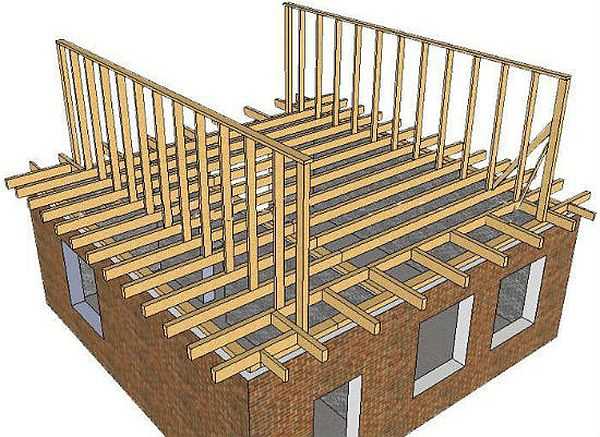

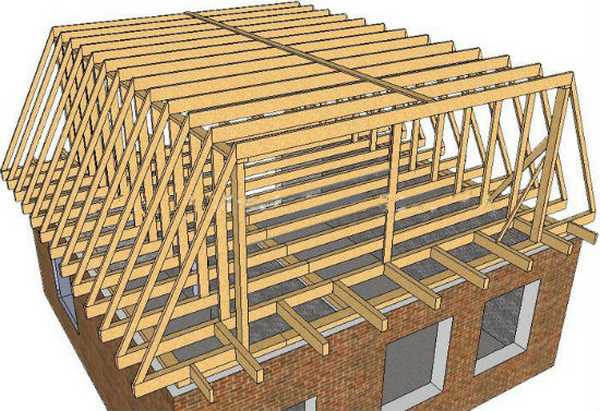

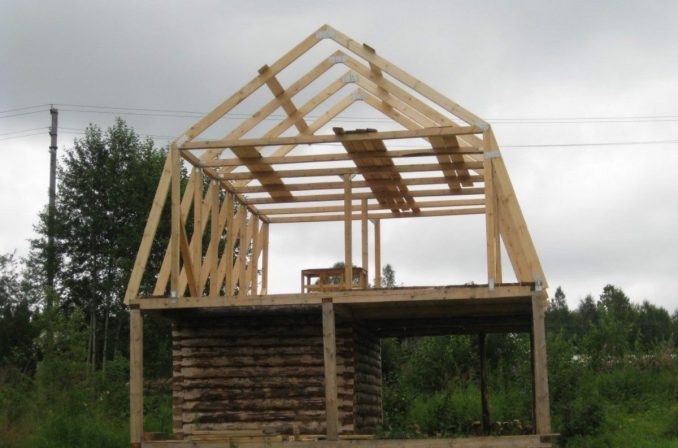

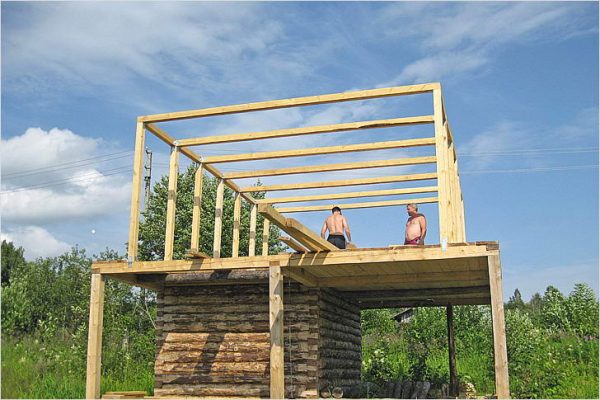

    Установка каркаса мансардного помещения

    Вертикальные стойки, верхние затяжки и горизональные прогоны формируют каркас мансардного помещения

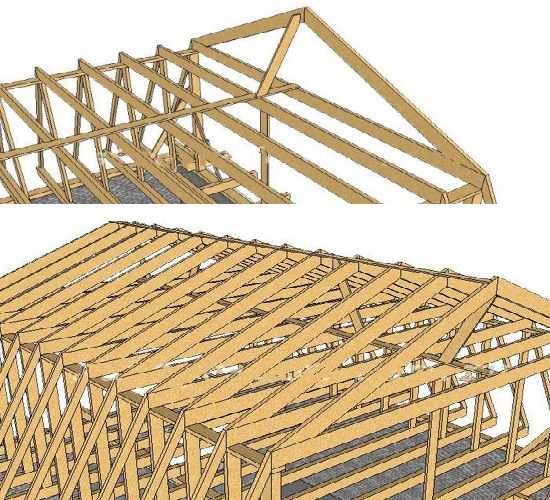

  5. Устанавливаются нижние, а затем и верхние стропила, которые крепятся в коньковой части.
  6. Для укрепления нижних и верхних стропил используются подкосы, бабки и прибоины.
  7. Монтируется обрешётка и лобовая доска на карнизном свесе.Собранная стропильная система ломаной крыши

    После установки всех стропильных лаг остаётся уложить обрешётку и прибить лобовую доску

Мы рассмотрели сборку стропильной системы на примере ломаной мансардной крыши. Сооружение прочих конструкций состоит из аналогичных операций и в основном заключается в выполнении работ по проектной монтажной схеме, где отражены способы соединения элементов стропильной системы. При наличии тщательно рассчитанных чертежей бригада из четырёх человек в состоянии смонтировать крышу со стропильной системой любой сложности.

Видео: монтаж мансардной крыши

Мы рассмотрели стропильную группу мансардной крыши, её конструкцию, расчёт, а также схему и описание основных узлов. Предложили вариант пошагового монтажа несущих конструкций мансарды, приложили иллюстрации и видео, которые поясняют порядок сборки конструктивных элементов мансардной крыши. Теперь её успешное возведение зависит только от тщательности выполнения требований инструкций и технологий и наличия у исполнителей определённых навыков проведения строительных работ. Желаем вам успехов.

Ильдар Мухаметгалеев Копирайт, рерайт на технические и строительно ремонтные темы, а также медицинская и научно-популярная тематика. Оцените статью: Поделитесь с друзьями!

конструкция кровельного пирога и стропильной системы двухскатной мансардной кровли

1Мансардная крыша — это не совсем обычная конструкция.

Такое сооружение не только должно завершать целостное сооружение здания и выполнять функции защиты.

Но и располагать к комфортной жизни в помещении, располагающемуся под ней.

Чтобы жилая площадь была пригодна для использования необходимо понимать суть конструкции такого сооружения и нюансы процессов ее монтажа.

Содержание статьи

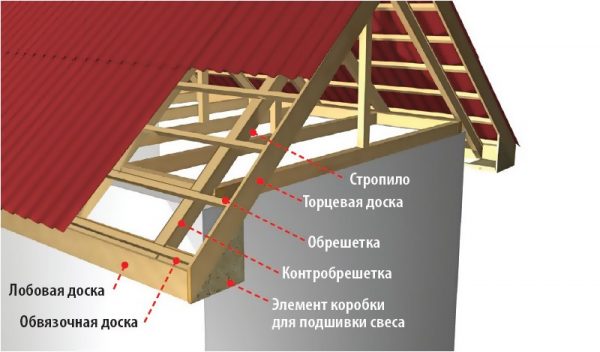

Устройство мансардной крыши частного дома

У подобной конструкции имеется ряд элементов, который и составляет целостную систему крыши.

Устройство мансардной кровли выглядит таким образом:

  • Кровля. Кровельное покрытие необходимо для обеспечения надежной защиты от влияния атмосферных условий как всего дома, так и всей системы крыши.
  • Обрешетка. Опорная часть системы для прикрепления кровельного материала, чаще всего сооружается из деревянных досок.
  • Коньковый прогон. Самый верх всей системы.
  • Стропила. Опорные ребра, создающие жесткость сооружению. Имеют две разновидности – висячая и наслонная.
  • Мауэрлат. Представлен элемент балками, которые служат для крепления стропильной системы. Повторяет элемент в расположении периметр дома и скреплен с каждой стеной при помощи крепежа.
  • Диагональные сваи. Для того, чтобы система конструкции крыши имела высокий уровень надежности, стропила соединяют между собой балками, расположенными продольно и вертикальными стойками, которые вместе соединены диагональными связями или скосами.
  • Внутренние опоры. Элемент, который расположен под каждой стропильной ногой и обеспечивает ей устойчивость.
  • Изоляционный слой. Такой слой объединяет всю систему крыши в единое целое, создавая при этом надежную герметизацию, паро- и звукоизоляцию. У этого слоя своя структура и она многослойна. Все материалы, которые используются ля оборудования этого слоя необходимы для обеспечения всевозможных свойств, обеспечивающих комфортную жизнедеятельность на мансарде.

Из каких узлов и деталей состоит мансардная крыша, вы увидите на этом чертеже:

5

Чертеж устройства мансардной крыши

Кровельный пирог

2В любой разновидности крыши имеется свои индивидуальная структура.

Представлена она несколькими слоями различных материалов, которые необходимы для защиты помещения мансарды от холодных воздушных масс и повышенного уровня влажности.

Кровельный пирог мансардной крыши включает в себя:

  • Внутреннюю отделку;
  • Обрешетку;
  • Пароиоляционный слой;
  • Контробрешетку;
  • Теплоизоляционный слой;
  • Гидроизоляцию;
  • Системы вентиляции;
  • Кровельный материал.

Каждый слой предназначен для выполнения определенных функций, которые необходимы для нормальной работы всей системы крыши.

Если допустить ошибки при монтаже или пренебречь каким-либо из слоев, то это может привести к необходимости переделать всю конструкцию.

Также стоит рассчитывать структуру пирога и материалы для его сооружения в соответствии с погодой и климатом, присущими региону.

ВАЖНО!

Не только материалы, необходимые для внутреннего устройства крыши нуждаются в тщательном подборе в зависимости от условий погоды и климата, но и сам кровельный материал, а также некоторые параметры крыши.

Начинают оборудовать кровельный пирог с сооружения обрешетки, разновидность которой подбирается в зависимости от выбранного кровельного покрытия и бывает сплошного типа или разреженного.

Алгоритм монтажа для любых разновидностей кровель аналогичен, только отличается необходимостью оборудования теплоизоляционного слоя.

6

Схема кровельного пирога в разрезе

Вентиляция мансардной крыши

Прежде всего стоит отметить разновидности систем вентиляций, которые устанавливают вообще в доме и в частности в конструкции мансарды:

  • Естественный приток и вытяжка;
  • Принудительный приток и вытяжка;
  • Естественный приток и принудительная вытяжка;
  • Принудительный приток и вытяжка.

Самым простым решением, требующем минимальное количество затрат является первый вариант системы вентиляции. Для обеспечения в такой разновидности конструкции постоянного притока воздушных масс можно применить оконные или стеновые устройства-клапана.

Вентиляция в пространстве крыши для мансарды проходит естественным образом, воздушные потоки самопроизвольно передвигаются под материалами кровли.

Направлены потоки воздуха с нижней части системы (от карниза) к верхнему (к коньку). В некоторых случаях для обеспечения крыше вентиляции достаточно соорудить грамотно всю конструкцию и в дополнительных устройствах не будет необходимости.

В такой системе также имеются слои, которые обеспечивают вентиляцию мансардной крыши.

Представлены такие слои:

  • Перекрытием;
  • Каркасом здания;
  • Карнизом;
  • «Подошвенной» доской;
  • Стропильной системой;
  • Направленным движением воздуха.
2

Вентиляция

Устройство стропильной системы мансардной крыши

Непосредственно мансардный этаж и определяет то, какой будет крыша над ним. Этажи бывают ломанными, треугольными, ассиметричными, при этом занимать могут всю площадь или ее часть.

ВНИМАНИЕ!

Кроме этого, наличие определенного кровельного материала или желание сделать кровлю из определенных покрытий также влияет на разновидность крыши, в каждой из которых свои нюансы обустройства стропильной системы.

Прежде, чем разбираться, что собой представляет стропильная конструкция мансардной утепленной кровли, следует ознакомиться с разновидностями конструкций крыш:

  • Односкатная. Самый простой вид крыши над мансардой, но не слишком популярный. Представляет собой одну наклонную плоскость, которая имеет опору на несущих стенах различной высоты.
  • Двускатная. Такая разновидность представлена двумя скатами, которые расположены противоположно друг другу.
  • Ломаная. У такого вида крыши имеются еще названия – вальмовая и полувальмовая. Такая разновидность конструкции позволяет сделать пространство мансарды оптимальным. Скатов у такой конструкции четыре. Достаточно удобно жить на мансарде, имея такую разновидность крыши.
  • Коническая. Самая сложный вид конструкции, представленный конусом. Подходят для сооружений, у которых круглые или многоугольные очертания.
1

Виды крыш

Если говорить о разновидностях стропильных систем, то они бывают 3х видов:

  1. Висячая разновидность стропил обеспечивают передачу нагрузки в горизонтальном положении к несущим стенам. Такие стропила являются основанием всей системы. В промежуточных опорах нет необходимости, для соединения балок используются деревянные или металлические затяжки.
  2. Наслонная разновидность стропил применяются в случае расположения несущей стены в центре здания или присутствия промежуточных опор. Такая разновидность стропил устанавливается на наружные стены, при этом средняя их часть имеет опору на внутренние стены. Такую конструкцию можно сооружать только если расстояние от несущей стены до другой до 6,5 м.
  3. Висячая и наслонная разновидность стропильной системы представлена треугольниками, имеющих прямой угол. Дополнительно такую конструкцию оборудуют схватками снизу и сверху системы. Для подвешивания потолка пользуются затяжкой висячих стропил.
1

Мансардная крыша: двухскатная конструкция деревянного дома

Угол наклона

3Очень важным параметром в сооружении крыши является определения угла наклона крыши. Такое значение определяется не только дизайном здания, особенностями фасада, но и выбранным кровельным материалом и местными климатическими условиями.

Если осадки, выпадающие на местности, где расположен дом, имеет большое значение, то угол наклона крыши колеблется от 45 до 60 градусов.

Такое значение ската обеспечит лучший сход снега с поверхности, а, соответственно и уменьшению уровня нагрузки. Кроме осадков, такой параметр угла оберегает крышу от оледенения.

Если же дом расположен на местности, в которой частое явление – это сильные ветры, то значение угла ската одолжено быть минимальным. В ином случае конструкция может быть разрушена из-за погодных условий. При таких условиях вариации этого параметра от 9 до 20 градусов.

Однако, самый распространённый и оптимальный угол наклона крыши – это 20-35 градусов. Такое значение подходит для обустройства крыши практически любой разновидностью материала.

ОСТОРОЖНО!

Угол наклона во многом определяет долговечность и надежность сооружения.

5

Угол наклона

Процесс монтажа

Для того, чтобы самостоятельно сконструировать мансардную крышу, необходимо придерживаться определенной последовательности действий:

  1. Изначально крепят верхний брус, который имеет параметры сечения 10х10 или 15х15 см. Крепление проводят, используя гвозди, скобы из металла или саморезы. В это же время первый брус обеспечивает функцию подстропильной рамы.
  2. Следующее – это монтаж мауэрлата, который необходим для принятия большей части нагрузки. Для его установки понадобится доска, толщиной не меньше 5 см и брус с параметрами сечения 5х10 см. Прежде чем укладывать доску, устилают гидроизоляционный слой, который необходим для удержания влаги и не разрушала элементы конструкции. Прикрепляют мауэрлат гвоздями или скобами и дополнительно привязывают к стенаем при помощи проволоки из металла. Проволоку монтируют еще на этапе строительства стен.
  3. Далее устанавливают стропила, выбрав для этого шаг от 0,6 до 2 м.
  4. Первыми устанавливают фронтонные стропила, после чего натягивают уровень и начинают монтировать остальные элементы.
  5. После того, как стропильные ноги все установлены, обеспечивают дополнительное усиление конструкции, соединяя стропила между собой в верхней их части.
  6. Если значение длины крыши превышает 7 м, то проводят установку конькового бруса. В ином случае оборудование подобным элементом систему стропил – не обязательно.
  7. После того, как стропильная система установлена переходят к оборудованию слоев кровельного пирога, предварительно установив обрешетку.
  8. Последним этапом в строительстве кровли является укладка кровельного покрытия.
8

Монтаж обрешетки

5

Установка стропил

2

Установка мауэрлата

Заключение

Конструкция мансардной крыши хоть и проста, но имеет свои нюансы. Очень важно понимать суть процессов, чтобы безошибочно провести монтаж системы самостоятельно. И следует изначально составить проект всего здания, чтобы уберечь себя от ошибок.

Полезное видео

В данном видео вы узнаете всё о устройстве мансардной кровли:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

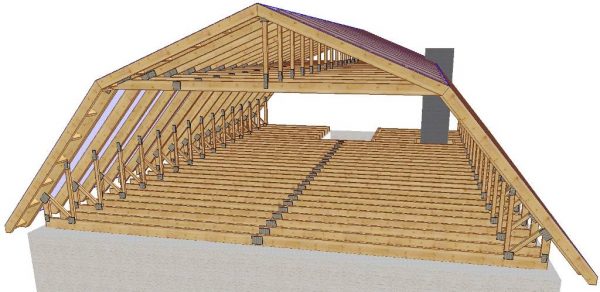

Стропильная система мансардной крыши

На крышу дома идет высокая нагрузка. От ветра, снега, отделки внутри – все оказывает давление. Его принимает и распределяет стропильная система. Чем качественнее она сделана, тем дольше и лучше прослужит дом.

Рассказываем важные моменты создания стропильной системы мансардной крыши:

  • как оценить затраты на проект;
  • из чего строить;
  • какое устройство у стропильной системы;
  • какие виды бывают;
  • какие нюансы возникают из-за материалов дома.

Узнайте, как сделать надежную крышу, которая выдержит затяжной снегопад и шквальный ветер.

Прикидываем цену стропильной системы еще до строительства

Начнем с главного – бюджета. Его можно прикинуть до первых чертежей и расчетов.

Представьте будущий загородный дом:

  • Какая у него крыша? Большая, с множеством эркеров, выступами в разных местах, непонятной формой – увеличит стоимость стропильной системы. Простая, двухскатная, без излишеств – снизит. Сложнее крыша – дороже расчеты, материалы, строительство и эксплуатация.
  • Какое финишное покрытие? Чем тяжелее, тем больше нагрузка на стропильную систему и выше расходы. Мягкая кровля и металлочерепица экономят деньги. Цементно-песчаная или керамическая черепица тяжелая, поэтому придется делать более массивную и дорогую конструкцию.
  • Какой угол наклона кровли? Все зависит от баланса между ветровыми и снеговыми нагрузками. Чем больше угол наклона, тем быстрее скатывается снег и меньше давления от него. Но растет парусность и нагрузка от ветра. Вам важно знать, что чем больше всего давит на крышу, тем надежнее и дороже нужна стропильная система.
  • Как выглядит мансарда – везде балки стропил или они закрыты для красоты? Декоративная отделка – это расходы сами по себе и нагрузка на стропильную систему. Без нее будет дешевле.
  • Какие свесы у крыши? Чем они короче, тем меньше расходы. Потому что ниже нагрузка на стропила.
  • Какой размер дома? Больше 6 метров в ширину и хотите мансарду без опор – тогда нужны фермы. Их расчет, проектирование и производство будут дороже.

Если коротко – чем сложнее конструкция крыши, тем больше платить. Убираете каминные трубы, эркеры, снижаете наклон скатов и экономите. Но не всегда, поэтому нужно смотреть расчеты.

Материалы для стропильной системы мансардной крыши

Сделать стропильную систему двухскатной или ломаной мансардной крыши можно из дерева, готовых ферм и клееных балок, металла. Подходящий вариант выбирают с учетом нагрузок, стен дома, бюджета.

Дерево – стандартный выбор. Обычно берут сосну или ель. Они недорогие и прочные.

Брать нужно дерево без сучков, гнили, обзола, трещин. У дерева с пороками низкая прочность. Пару лет стропила прослужат и сломаются.

Дерево предварительно нужно высушить. Лучше взять материал камерной сушки, где влажность точно ниже 20%. Такое дерево не меняет геометрию.

Если взять слишком влажную древесину, то ее усушит или скрутит при высыхании. Это деформирует кровлю. Придется все делать заново и потратить больше денег.

Фермы и клееные балки – дороже, но проще и надежнее. Их изготавливают на заводе по чертежам. Каждая деталь точно соответствует тому, что нужно. Так исключают ошибки при подгонке пиломатериала прямо на строительной площадке.

Фермы рассчитывают, чтобы они ложились на наружные стены. Им не нужны дополнительные опоры, так что вы выигрываете пространство в мансарде.

Фермы приезжают уже готовыми деталями. Все пронумеровано и с инструкцией по сборке. Остается поставить стропильную систему на стены, сделать обрешетку, кровельный пирог и саму кровлю.

Фермы до 6 метров устанавливают вручную. Если строите широкий дом, то здесь ждут дополнительные расходы. Потому что для больших ферм нужно заказывать подъемник. Вручную их поднять не получится.

Некоторые заводы делят большие фермы на несколько элементов. Потому что иначе их не довезти до строительной площадки. Выбирайте качественную бригаду для сборки таких ферм. Потому что любая ошибка снизит прочность стропильной системы.

Металл – непопулярный материал. Он прочнее дерева, не боится гниения и грибка. Но высокая теплопроводность перекрывает эти преимущества. Быстрый нагрев и остывание требуют хорошей теплоизоляции. Иначе из-за разности температур на поверхности металла появится конденсат и испортит дом.

Для создания металлической стропильной системы можно использовать легкие стальные тонкостенные конструкции. Это каркас с низким весом, который дает малую нагрузку на стены.

Он долговечный. Производители заявляют до 100 лет службы без какого-либо ухода.

Его просто монтировать. На строительную площадку приезжают готовые к сборке элементы с одинаковым размером.

Но такой же качественной теплоизоляции, как с деревянными стропилами не получится. Можно поэкспериментировать с термопрофилем, который создан специально для защиты от промерзания. Это дорого, но зато сможете использовать металл в крыше мансарды.

Продлеваем срок службы стропил

Обрабатывайте все поверхности, чтобы стропильная система двухскатной мансардной крыши из дерева прослужила долго.

Покрывайте все антисептиками. Они дезинфицируют дерево и останавливают процесс гниения. Производители заявляют срок службы антисептиков от 20 до 35 лет. Все это время дерево должно простоять без гнили.

Используйте антипирены. Они замедляют распространение огня и увеличивают огнестойкость дерева. Обычная балка потеряет прочность через 15-20 минут горения. Обработанная – через 40-50 минут. В 2 раза больше времени на спасение в пожаре.

Обрабатывать желательно все деревянные конструкции. Но особенно хорошо пройдитесь по стропилам рядом с источниками высоких температур: горячими трубами, дымоходами.

Средний срок службы антипиренов от 30 до 40 лет. Потом их нужно обновить.

Необходимые термины

Небольшой блок с пояснениями про основные узлы мансардной крыши, без которого дальше идет что-то на непонятном языке.

  • Мауэрлат. Это такая балка из дерева, которая лежит на стене. Она создает переход от деревянной конструкции стропил к кирпичной стене. Используют в домах, которые не из дерева, чтобы равномерно распределить нагрузки.
  • Лежень. Принимает на себя нагрузку от стоек и перераспределяет ее. Это защита от точечного давления. Принцип действия, как у снегоступов – чем больше площадь воздействия, тем меньше шанс провалиться под снег. Лежень точно также не дает пробить стойке пол.
  • Прогон. Горизонтальная балка для поддержки стропил. Не дает им прогнуться от давления со стороны кровли. Увеличивает жесткость обрешетки, чтобы она оставалась на месте при нагрузках.
  • Стойки и подкосы. Держат прогон, чтобы не прогнулся уже он. Передают нагрузку дальше на лежни.
  • Затяжка. Используется в висячей стропильной системе. Стягивает стропила, чтобы они не разъехались в стороны от нагрузок.

Теперь идем дальше. Вы поймете, почему заниматься конструкцией стропил мансардной крыши должен опытный строитель.

Виды стропильных систем мансардных крыш

Есть два вида стропильных систем мансардной крыши: наслонные и висячие.

Наслонные стропила универсальны. Неважно, какого размера дом – они подойдут.

Особенность конструкции в использовании лежня и стоек. Лежень – кладут параллельно мауэрлату, если его используют. На него опирают стойку. В результате нагрузка перераспределяется. Появляется дополнительная поддержка стропильных ног.

Наслонная система простая, но в центре комнаты будут стойки. Придется их обыгрывать при создании интерьера.

Посмотрите на картинку, чтобы понять, как все это работает. Чтобы представить финальный вариант, мысленно  закройте все наклонные поверхности кровлей снаружи и отделкой внутри.

Висячие стропила подходят для крыш с шириной до 6 метров. Для больших размеров не хватит прочности. Нужно использовать фермы, если хочется мансарду без стоек.

Висячие стропила крепят на несущие стены и коньковый прогон. В результате на них воздействует распирающее усилие. То есть они всегда стремятся разъехаться в разные стороны.

Чтобы держать стропильную систему мансардной крыши на месте, устанавливают затяжки. Они скрепляют ноги между собой и компенсируют распирающее усилие.

Чем выше ставите затяжку, тем прочнее она должна быть. Иначе давление порвет дерево. Крыша сломается.

Иллюстрация, чтобы вы представили висячую стропильную систему.

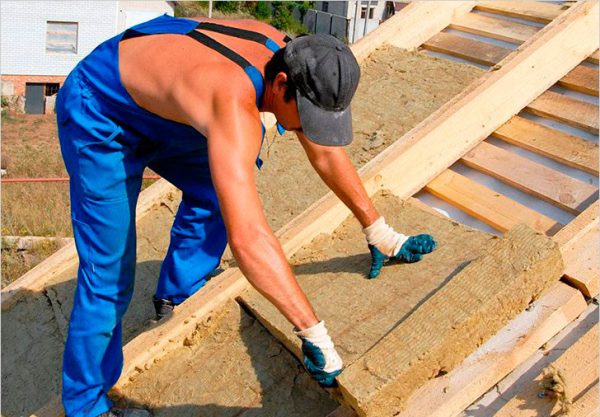

Полезный совет для шага стропил мансардной крыши

Планируете использовать утеплитель, который привозят в рулонах или матах? Тогда подбирайте шаг стропил мансардной крыши так, чтобы он был на 1 сантиметр меньше утеплителя.

Это упрощает укладку материала. Нет свободного места – не появится зазоров. Это дополнительная защита от появления мостиков холода и росы в кровле. Так что ваша крыша прослужит дольше.

Для мансардного этажа наклон стропил от 35 градусов

Помните об угле наклона стропил больше 35 градусов. Он нужен вне зависимости от выбранного типа стропильной системы.

Если сделаете меньше, то получите холодный чердак. На нем невозможно сделать мансарду, так как высота этажа будет слишком маленькой.

Мансардная крыша своими руками: чертежи, стропильная система

Наличие мансарды позволяет оптимизировать жилое пространство, а также позволяет придать дому более оригинальный внешний вид, уменьшая при этом расходы тепловой энергии на отопление. Если прочность фундамента рассчитана на дополнительную нагрузку, то одноэтажный дом легко можно превратить в двухуровневый. Мансардную крышу не проблематично построить своими руками, не имея особых навыков подобного строительства, если конечно, все делать по правилам, выбрав соответствующие строительные материалы.

На первом этаже окна монтируются в стенах, чего не скажешь о мансарде, так как здесь стены заменяет кровля. В таком случае, конструкция окон на этом этаже существенно отличается, поскольку такие окна должны не только пропускать достаточное количество света, но и выдерживать несколько большие нагрузки, особенно снеговые.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

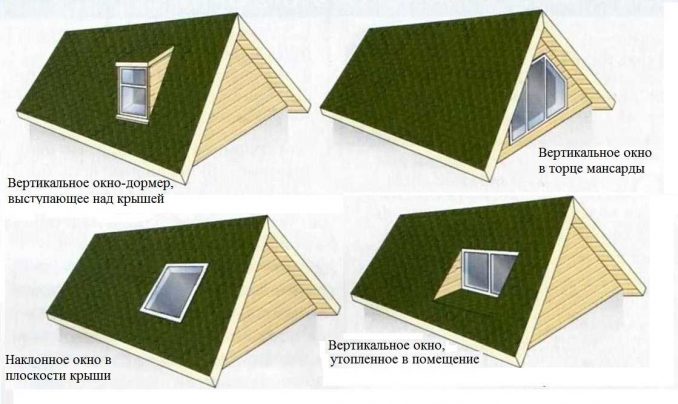

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

  • Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
  • Не усложняется поверхность крыши, так как она остается ровной.
  • Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами. Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

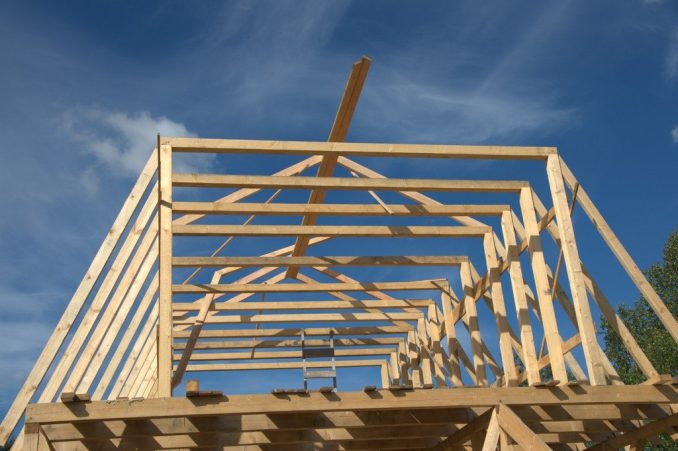

Организация стропильной системы

Самостоятельное строительство частного дома, в большинстве случаев, связано с возведением ломаной крыши, что позволяет оптимизировать внутреннее пространство под ней.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Ломаная крыша мансарды может иметь в конечном итоге достаточно интересный внешний вид, поскольку свесы допустимо опустить как можно ниже. При этом длинные свесы крыши выполняют несколько важных функций. Одна из них – это отведение воды как можно дальше от фундамента, закрывая часть стены от осадков. Несмотря на это, следует учитывать тот факт, что длинные свесы увеличивают парусность всей конструкции. В таком случае следует останавливать свой выбор на более мощных элементах конструкции крыши. В связи с этим, на этапе проектирования основной упор делается на погодные условия конкретного региона.

Угол наклона крыши

Угол наклона крыши выбирается не просто так, исходя из личных соображений. Во-первых, этот угол зависит от материала кровельного покрытия, а во-вторых, от погодных условий местности. На рисунке ниже представлен классический вариант, когда нижняя часть крыши по отношению к горизонтальной плоскости наклонена под углом в 60 градусов, а верхняя часть крыши имеет наклон порядка 30 градусов. Исходя из подобных показателей, совсем нетрудно рассчитать все элементы крыши. При этом нужно обратить внимание на то, что высота потолка в данном помещении не может быть меньше 2-х метров. Если высота потолка меньше, то подобное помещение называется чердаком. При высоте потолка больше 2-х метров, человек чувствует себя более комфортно. Учитывая данные факторы, рассчитываются все элементы конструкции.

Углы наклона в классической варианте

Классический вариант допускает, чтобы не рассчитывались нагрузки от осадков на боковые, нижние поверхности. Осадки хотя и смогут задерживаться, но только в верхней части крыши, где угол наклона меньше 45 градусов.

Наклон боковых поверхностей может находиться в пределах 45-80 градусов, при этом, чем больше этот угол, тем большей парусностью обладает конструкция. В регионах, где преобладают сильные ветры, следует делать более пологие крыши. В таком случае ветровые нагрузки не смогут оказать разрушительного воздействия на элементы крыши.

Разновидности ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Чтобы изготовить каркас ломаной крыши, потребуются строительные конструкционные элементы из сосны, не ниже 2 сорта. В зависимости от размеров крыши выбирается сечение строительных элементов. Кроме этого, необходимо учитывать характер кровельного покрытия, ветровую и снеговую нагрузки, шаг установки стропил и т.д. На этапе расчета необходимо учитывать все факторы.

Один из вариантов построения каркаса с висячими стропилами

На рисунке выше представлен чертеж каркаса, где применяются висячие стропила. Подобный вариант не может быть реализован, если основание верхнего треугольника больше 4-х с половиной метров. В таком случае устанавливаются наклонные стропила, которые должны упираться на несущую стену в центре. Короче говоря, подобная конструкция получается разделенной на 2 части.

На фото ниже представлен еще один вариант, когда боковые стропила имеют подкосы, усиливающие данную конструкцию, что позволяет конструкции выдерживать значительные нагрузки. Похожего эффекта можно добиться, если установить схватки. На рисунке они представлены еле заметными очертаниями. При этом длина боковой стропильной ноги делится на 3 и в этих местах монтируются схватки. Подобная конструкция может выдерживать значительный вес кровельного материала.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Если здание небольшое, то крыша может быть выполнена по простой схеме, как показано на фото внизу. Верхняя часть выполнена на основе 2-х висячих стропильных ног, затяжки, балок перекрытия, стоек и боковых стропильных ног.

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Принцип расчета ломаной крыши

Процесс постройки ломаной мансардной крыши дома, шириной не больше 7 метров, не связан с рядом трудностей. Основная задача состоит в том, чтобы размеры были взаимозависимыми от размеров используемых строительных материалов. Как правило, шаг установки стропил подгоняют под размеры утеплителя. Учитывая тот факт, что многие виды утеплителей имеют ширину порядка 60 см, а шаг между стропилами делают таким, чтобы минеральная вата плотно заполняла пространство (где-то 58см).

Ширина доски также берется с учетом толщины утеплителя. Средняя полоса характеризуется тем, что необходимо применять утеплитель, толщиной от 200 до 250 мм. Кроме этого, необходимо обеспечить зазор для вентиляции, порядка 25 мм, иначе конденсат быстро приведет в негодность всю конструкцию. Получается, что минимальная ширина элементов стропильной системы составляет порядка 230 мм, при толщине доски не меньше 50-мм. Следует отметить, что подобные расчеты больше подходят для регионов с умеренными ветровыми и снеговыми нагрузками. Другими словами, требуется доска, размерами 230х50мм, как минимум.

Если в результате расчетов оказывается, что данный вариант слишком затратный, то можно пойти по другому пути, уложив часть утеплителя вдоль стропил, а часть утеплителя – поперек, смонтировав дополнительную обрешетку. Минимальный слой базальтовой ваты составляет порядка 100мм, поэтому допустимо воспользоваться стандартной доской с размерами 150х50мм. В таком случае величина вентиляционного зазора составляет 50мм. Если позволяют средства, то можно заказать нестандартный пиломатериал, с размерами 130х50мм.

Балки и стойки допустимо смонтировать на основе бруса, размерами 80х80 или 100х100мм, если дом строится в регионе со сложными метеоусловиями.

Если требуется более точный расчет, то лучше обратиться за помощью к специалистам. Как правило, процесс расчета занимает немало времени, поскольку необходимо учитывать многие факторы, показатели которых заносятся в определенные формулы.

Порядок постройки

Независимо от характера крыши, устройство мауэрлата ничем не отличается от классического монтажа. Если дом из дерева, то в качестве мауэрлата используется верхний венец, который перед этим пропитывается специальными защитными составами.

Как крепить мауэрлат и стропильные ноги к нему

В наше время часто строят дома из пеноблоков. Чтобы укрепить всю конструкцию, верхняя часть стены скрепляется за счет монолитного армированного пояса. На других конструкциях подобный пояс необязателен. Чтобы положить мауэрлат, верхняя часть стены покрывается 2 слоями гидроизоляции, после чего укладывается по всему периметру брус или бревно, размером 150х150 мм. После этого брус крепится к стене за счет вмурованных шпилек. Все элементы скрепляются между собой длинными гвоздями. Наиболее ответственные места скрепляются за счет шпилек с двухсторонней резьбой, применяя при этом стальные накладки или уголки.

Первый способ

Существует 2 варианта возведения мансардной крыши. Первый способ связан с тем, что стропильную систему собирают на земле, после чего ее в готовом виде поднимают на здание или сооружение. В первую очередь устанавливаются и фиксируются боковые элементы конструкции, называемые фронтонами. Затем, учитывая шаг установки, крепятся остальные элементы стропильной системы. Все элементы конструкции сначала фиксируются временно, с помощью длинных брусков, укосов и т.д. Процесс фиксации должен сопровождаться контролем, как по горизонтали, так и по вертикали. Очень важно, чтобы все элементы конструкции оказались на одном уровне, что позволит более качественно уложить кровельный материал.

На видео ниже можно посмотреть, как собираются все элементы подобной стропильной системы в одно целое.

Второй способ

Первый способ доступен в том случае, когда площадь крыши небольшая. Когда площадь крыши внушительная, то прибегают ко второму способу. Этот способ основан на том, что все элементы конструкции собираются на месте, так как размеры и вес не позволяют их поднять наверх в собранном виде. Этот способ имеет свои достоинства.

В первую очередь монтируются балки перекрытия, после чего к ним крепятся стойки и затяжки, временные распорки и другие дополнительные элементы, надежно удерживающие элементы конструкции в вертикальном положении. После этого конструкция дополняется боковыми и верхними ногами стропильной системы, с установкой затяжек и укосин.

Порядок действий следующий: в первую очередь монтируются крайние элементы, после чего они надежно закрепляются, с использованием временных распорок. Между этими элементами натягивается веревка, которая поможет правильно смонтировать остальные элементы данной конструкции. Несмотря на данный ориентир, необходимо регулярно проверять угол наклона, вертикальность и горизонтальность.

Все стойки соединяются между собой с помощью бруска, к которому затем крепятся боковые ноги стропильной системы, а также нижняя часть верхнего треугольника. Крепление осуществляется также за счет металлических уголков. Поскольку балки длинные, то они начинают провисать за счет установки верхних стропильных ног. Прогиб можно устранить за счет установки вертикальных стоек нужной длины. Временно они подпираются стойками, чтобы исключить прогиб всей системы. Для того, чтобы постоянно контролировать угол наклона, лучше изготовить соответствующий шаблон. Это упрощает процесс монтажа боковых стропильных ног, делая запилы соответствующей конфигурации. Как правило, геометрия зданий, построенных своими силами, далека от идеальной, поэтому осуществляется корректировка. Правильный угол наклона можно получить, если из досок сбить еще один шаблон.

Один из этапов строительства мансардной крыши своими руками

Стандартная длина пиломатериала находится в пределах 6 метров, хотя и ее не всегда хватает. Поэтому приходится либо заказывать пиломатериал необходимой длины, что не всегда оправдано с экономической точки зрения, либо наращивать. Чтобы это сделать, к месту стыка, с двух сторон, прибиваются доски, длиной не меньше 60 см, чтобы на каждую сторону стыка приходилось не меньше 30 см. Соединение осуществляется либо с помощью гвоздей, либо с помощью болтов.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

Установив боковые стропила, приступают к монтажу верхних. Для их установки лучше также изготовить шаблон, с помощью которого делаются запилы, после чего данные элементы устанавливаются на место и закрепляются.

Почти готовый каркас

Вариантов монтажа верхних стропил несколько, тем более что это зависит от размеров основания.

На фото внизу представлены наиболее применяемые способы крепления верхних стропил.

Как можно сделать верхний треугольник на ломаной крыше

Мансардная ломаная крыша не предусматривает наличие конька, поэтому крепление осуществляется за счет бруса, закрепленного посередине. К этому бруску крепятся укосы, которые фиксируют треугольник в нужном положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

После подобных действий можно считать, что каркас мансардной крыши готов к дальнейшим строительным операциям, которые связаны с утеплением, а также монтажом кровельного материала.

Чертежи узлов

Монтаж стропильной системы связан с некоторыми нюансами, которые касаются соединения некоторых узлов. В основном проблема касается узлов пересечения или крепления нескольких элементов конструкции. На фото внизу представлены варианты крепления ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Для более надежного крепления лучше воспользоваться болтами, как показано на изображении ниже.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

На рисунке ниже представлены варианты крепления стропильных ног к мауэрлату или к боковой балке. Для большей простоты монтирования тяжелых элементов системы с нижней части стропильной ноги крепится упорный элемент в виде короткого бруса, который является ограничителем перемещения доски, фиксируя ее в нужном положении.

Несколько вариантов крепления стропил к мауэрлату

В заключение

Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.

Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.

Стропильная система мансардной крыши: конструкция, чертеж, установка

Стропила несут основную нагрузку крыши. Именно они служат «костяком» всей конструкции. Поэтому к созданию каркаса нужно подойти со всей ответственностью. А какие особенности имеет стропильная система мансардной крыши? Что требуется учитывать при ее проектировании и возведении? Все эти вопросы и будут рассмотрены в данной статье.

Виды стропильных систем

Если вы решили построить сами дом с мансардной крышей, то первым делом стоит выбрать ее вид. Такая конструкция может быть односкатной, двухскатной, вальмовой и так далее. У каждой разновидности строения крыши есть свои плюсы и минусы. Например, конструкция с 1-м скатом считается самой дешевой. Вальмовая крыша обладает эстетичным внешним видом.

Наибольшей популярность пользуется двухскатный вариант. Такая крыша более проста в исполнении, по сравнению с вальмовой или четырехскатной стропильной конструкцией, и при этом оставляет достаточно много свободного пространства, особенно если выбирается ломаная разновидность. Мансарда дома получается достаточно просторной и только способствует улучшению внешнего вида. К тому же конструкция получается надежной и долговечной.

Если вы выбрали двухскатный вариант мансардной крыши, то стоит определиться с типом стропильной системы. Тут специалисты предлагают 2 основных варианта, а именно:

  1. Наслонная. Такая разновидность стропильной системы двухскатной мансардной крыши возводится в том случае, если дом имеет дополнительную несущую стену по центральной оси. Вся конструкция упирается на мауэрлат и коньковый прогон. Последний при помощи стоек переносит нагрузку на осевую несущую стену. Подобная стропильная система мансарды испытывает нагрузку только на изгиб. В связи с этим она менее массивная и требует меньшего количества материала.
  2. Висячая стропильная система мансардной крыши применяется в том случае, если дом не имеет осевой несущей стены. Такая конструкция стропильной системы опирается только на мауэрлат и создает только распорную нагрузку. Чтобы ее компенсировать используется затяжка. Последняя может быть расположена как в нижней части стропильного треугольника (каждой пары стропил), так и в верхней его части. Последний вариант при желании иметь мансарду в доме практически не используется, так как в этом случае свободного пространства будет слишком мало.

Некоторые специалисты выделяют и комбинированный вариант стропильной системы мансардной крыши. Такая конструкция может быть использована в том случае, если в доме вместо несущей стены имеются опорные колонны. В этом случае часть стропил можно монтировать с применением наслонной технологии, а другую часть как висячие.

Основные элементы

Прежде чем приступать к расчетам стропильной системы мансардной крыши, стоит узнать обо всех основных элементах, которые в нее входят. Так вы лучше поймете устройство всей конструкции, а значит и монтаж будет произведен правильно. Основными элементами стропильной системы мансарды специалисты считают:

  • Мауэрлат — элемент стропильной системы изготавливается из деревянного бруса, с минимальным сечением 15 на 15 сантиметров. Монтаж мауэрлата осуществляется по всему периметру несущих стен. При этом крепление бруса производится к заранее вмонтированным анкерам. Главной задачей мауэрлата является равномерное распределение нагрузки от стропильной системы мансардной крыши на стены дома. При его монтаже очень важно соблюдать абсолютную горизонтальность, в противном случае крепить стропила к мауэрлату будет трудно;
  • стропила – основной элемент системы. Для их изготовления применяют деревянный брус или толстые доски. Нижняя часть стропил упирается в мауэрлат, а верхняя соединяется между собой или крепится к коньковому прогону. В случае если используется ломаная крыша, а именно ее часто применяют в домах с мансардой, то применяются дополнительные прогоны, которые располагают в месте смены угла наклона ската. Расстояние между стропилами, их сечение и используемое крепление рассчитывается заранее. От точности таких вычислений будет зависеть надежность и долговечность конструкции крыши;
  • стойки и прогон. Эти элементы используются в наслонной стропильной системе мансардной крыши. Стойка упирается в осевую несущую стену и поддерживает коньковый прогон. На последний и упираются верхние концы стропил. Но часто в случае с мансардной крышей эти элементы применяются в ломаной конструкции. Стойки упираются в балки перекрытия и поддерживают прогоны, которые располагаются в местах изгиба стропил;
  • затяжка – этот элемент является связующим в случае висячей стропильной системы крыши. Он располагается в нижней части стропильного треугольника. В некоторых случаях используется приподнятая затяжка. Тут она располагается в верхней части стропильной пары. Но такой вариант в случаях с мансардной крышей не применяется, так как существенно сокращает свободное пространство.

Также в качестве усиления могут использоваться иные элементы. Например, если стропила на крыше слишком длинные, то их могут дополнительно поддерживать подкосы. Эти элементы упираются в балки перекрытия или в осевую несущую стену. Также стропильная система мансарды может иметь в своем составе ригели, лежень, опорные брусья и так далее.

Как правило, все элементы делаются из древесины. Этот материал легко обрабатывается, и сделать из него стропила и другие более сложные детали не составляет большого труда. Но стоит помнить об одном нюансе. Стропильная система мансарды, как и любой другой крыши, будет постоянно находиться в достаточно агрессивной среде. Перепады температур и влажность могут пагубно сказаться на деревянных деталях. К тому же этот материал «боится» огня. Чтобы стропильная система мансардной крыши служила долго, все элементы перед началом монтажа нужно обработать особыми пропитками и растворами. В этом случае им не будет страшна сырость, плесень и насекомые.

Делаем расчет

Устройство стропильной системы мансардной крыши в случае применения ломаной двухскатной конструкции не столь сложно. Но все-таки и тут необходимо сделать некоторые предварительные расчеты. В первую очередь нужно узнать некоторые важные параметры. Специалисты выделяют следующие:

  • какие нагрузки будет испытывать крыша;
  • высота жилого помещения на мансарде;
  • желаемая ширина будущей комнаты.

Первый параметр самый важный. От него будет зависеть сечение большинства элементов стропильной системы мансарды. Нагрузки бывают двух типов – это переменные и постоянные. Первые зависят от уровня осадков в зимний период и ветра в вашем регионе. Чем эти нагрузки больше, тем толще нужно делать стропила на мансардной крыше. Узнать уровень осадков и ветровую нагрузку можно при помощи специальных карт или уточнить эти сведения в градостроительном отделе администрации вашего поселка или города.

Также, чтобы высчитать параметры стропил мансарды необходимо учитывать и постоянные нагрузки. Сюда включают вес самой системы, кровельного «пирога» и различного оборудования, установленного на крыше в будущем.

Желаемая высота и ширина помещения на мансардной крыше повлияет на устройство всей стропильной системы. Как уже говорилось, самый оптимальный вариант считается ломаная конструкция. В этом случае точка изгиба кровли будет совпадать с высотой и шириной комнаты. Также от этих параметров будет зависеть угол наклона нижних и коньковых стропил. Но тут нужно учитывать одну особенность. Дело в том, что чем круче будет скат крыши, тем меньше на нем будет задерживаться снега. Но в этом случае увеличится нагрузка на стропильную систему мансарды от ветра. Поэтому нужно искать «золотую середину».

Зная все нужные параметры можно составить чертеж всей системы. Такая схема поможет не только правильно рассчитать сечение стропил и других элементов, но и станет помощником при монтаже. Лучше доверить эту работу профессионалу, так у вас будет меньше шансов сделать ошибку.

Важно при планировании грамотно рассчитать расстояние между стропилами мансардной крыши. Как правило, этот параметр делается не более одного метра. Но в некоторых случаях расстояние между парами стропил может быть и больше. Тут следует учитывать следующие параметры:

  1. Сечение и длина самих стропил. Чем они «толще» и короче, тем расстояние между ними может быть увеличено и доходить до полутора метров.
  2. Какие нагрузки будет испытывать мансардная крыша. Если снега выпадает мало, а в качестве кровельного материала применяется металлочерепица или профнастил, то стропила можно делать тоньше, а расстояние между ними больше. Если используется шифер или керамическая черепица, то и система должна быть более прочной.

Лучше всего не делать большие расстояния между стропилами. Так ваша мансардная крыша будет более надежной. А значит, и весь дом простоит намного дольше.

Чтобы стропильная система мансардной крыши выдерживала все нагрузки, лучше доверить расчеты профессионалам. Есть и другой способ. В интернете существуют специализированные сайты с калькулятором. Введя все требуемые параметры, вы сможете узнать, какого сечение стропила вам понадобится, расстояние между ними, места крепления и все остальные сведения. Кроме того, с помощью такого калькулятора можно рассчитать количество материала. Так вы сможете более основательней подготовится к монтажу стропильной системы мансардной крыши.

Рекомендации по монтажу

Когда схема стропильной системы мансардной крыши составлена, можно приступать уже к самому монтажу. Сами работы выполняются в следующей последовательности (на примере ломаной конструкции мансардной крыши):

  1. Первым делом необходимо установить мауэрлат. Его крепят к заранее вмонтированным в стены дома анкерам. Мауэрлат крепится по всему периметру здания. При монтаже нужно соблюдать строгую горизонтальность. Также на этом этапе, на мауэрлате отмечают места установки стропильных пар, на заранее рассчитанном расстоянии.
  2. Далее на балках перекрытия отмечаем место, над которым будет расположен конек. По обе стороны от него отмечаем одинаковое расстояние, равное ширине будущей комнаты на мансарде. Здесь устанавливаем стойки и соединяем их затяжками и прогоном. Расстояние нужно вымерять точно, в противном случае установить правильно стропильные пары будет затруднительно. В результате таких действия у вас должно получиться устройство в виде буквы «П».
  3. Следующий этап – это установка нижних стропил на мансардной крыше. Их верхний конец крепится к прогону. Нижняя часть стропил монтируется на мауэрлат, для этого нужно заранее выпилить паз. Для большей надежности можно дополнительно установить подкосы. Они предотвратят прогиб стропильных ног.
  4. Далее переходят к монтажу верхней части стропильной системы ломаной мансардной крыши. Здесь каждая пара будет устанавливаться на таком же расстоянии что и нижняя. Стропила сверху крепятся друг к другу. Нижний их край монтируется на прогоны.

В заключении необходимо смонтировать обрешетку. Это последняя составляющая стропильной системы мансардной крыши. Если вы будете использовать мягкий кровельный материал, то обрешетка делается сплошная. Для металлочерепицы или профлиста можно использовать доски, прибитые с шагом в 20-30 сантиметров. После этого можно укладывать гидроизоляцию и утеплитель. Без последнего обойтись будет невозможно, читайте подробнее, какой утеплитель выбрать для мансардной крыши. Если крышу мансардного этажа не утеплить, то проживать там можно будет только в теплый период года.

Чтобы стропильная система мансардной крыши служила долго, каждое соединение необходимо дополнительно укреплять металлическими уголками. Также нельзя забывать обрабатывать каждый деревянный элемент специальными пропитками. В этом случае стропильной системе мансардной крыши не будет страшна плесень, насекомые, влага и огонь.

Видео по теме:

Посмотрите еще статьи:

Установка стропил мансардной крыши: расчет, конструкция и монтаж

Стропильная система мансардной крыши



Все больше и больше появляется архитектурных, оригинальных домов, украшенных эркерами, надстройками, мезонинами. Входят в моду мансарды, расширяющие полезную площадь дома. Но мансардные кровли, в отличие от простой двухскатной крыши, требуют сложных стропильных систем. Правильно рассчитать их и провести монтаж совсем не просто. Ниже постараемся вкратце осветить этот вопрос и привести полезные рекомендации специалистов.

Разновидности стропильных систем

На стадии проектирования дома должна быть рассчитана кровельная конструкция. Расчеты, использующие сложные формулы, должны дать значение нагрузки на один метр квадратной стропильной системы. Для жилых домов нормативной нагрузкой является 50 кг/м2.

Виды стропильных систем



В соответствии с расчетами выбирается тип стропильной конструкции мансарды. К основным разновидностям следует отнести:

  • висячую стропильную систему;
  • систему стропил ломаной крыши;
  • наслонную систему двухскатной крыши;
  • комбинированную.

Наиболее распространёнными являются комбинированные стропильные системы скатных крыш. Рекомендуется расчет сложных стропильных систем поручить профессиональным проектировщикам.

Комбинированная стропильная система



Совет!

Для увеличения полезной площади здания, следует выбирать конструкцию многоскатной мансардной крыши.

Элементы стропильной крыши

Опытные специалисты прекрасно поймут, о чем идет речь в статье, поскольку знают все термины и названия конструкций. Для того чтобы понятно было всем, приведем распространенные названия элементов конструкции мансардной крыши:

  • Мауэрлат – балка, крепящаяся по верхнему венцу или по стене дома, на которую опирается стропильная система;
  • Балки перекрытия – деревянная конструкция, играющая роль мансардного пола и, одновременно, потолка нижерасположенного помещения;
  • Стойки – вертикально установленные столбы, на которых крепятся стропила и балки.
  • Прогоны – балки (доски) расположенные горизонтально, служат опорой стропилам;
  • Ригеля –горизонтальные балки в П-образной ферме. Служат опорой и стягивают скатные стропила, имеют другое название «затяжки»;
  • Стропила – брус или доски, создающие основу конструкции кровли;
  • Подвеска – стойка, задача которой поддерживать ригель, облегчая его работу, устанавливается также горизонтально;
  • Обрешетка – дощатая или фанерная основа, на которую укладывается кровельный материал;
  • Кобылка – доска, служащая основанием для монтажа свеса, устанавливается по низу стропильной системы.
Элементы стропильной системы



Расчеты стропильной системы

Выбор стропильной конструкции во многом зависит от размеров здания, в соответствии с которыми определяется длина пролета, т.е. дистанция между основными стойками. Для небольших домов предпочтение можно отдать двухскатной конструкции.

Стропильная система двускатной крыши с мансардой



Расчеты конструкции проводятся с целью определения нагрузки, в соответствии с нормативами и строительными правилами. Основным правилом для мансардной крыши является ограничение ее высоты, которая не должна составлять менее 2.5 метров внутри помещения. Таким образом, кровля должна иметь минимум 2.80 м в высоту, поскольку требуется укладка утепляющего слоя, и отделка внутри самой мансарды.

Конструкция двускатной мансардной крыши



Обязательно следует изготовить чертеж конструкции, на котором следует проставить все размеры и максимально отобразить элементы каркаса. На чертеже должны быть отображены габариты дома, угол наклона стропил, высота кровли.

Проект дома



Совет!

Чтобы провести точные расчеты по всем нагрузкам на кровлю и ее элементы, рекомендуется воспользоваться калькулятором, размещенном на многих сайтах, посвященных строительству крыш.

Достаточно внести вид кровельного покрытия, материал каркаса мансардной крыши и размеры. Программа рассчитает углы сечения и шаг стропил, даст рекомендации по конструкции обрешетки.

Расчет стропильной системы



Технология монтажа мансардной кровли

Начинать следует с монтажа мауэрлата, который укладывается по периметру верхнего края стен, если дом кирпичный или блочный. В домах из бруса или рубленных мауэрлатом может служить верхний венец. Брус, из которого изготавливается мауэрлат, должен иметь в сечении размеры 100х100 мм или 150х150. Древесина хвойных пород для бруса должна быть хорошо высушенной. Балки мауэрлата фиксируются анкерами или шпильками к стенам с шагом примерно два метра. Под мауэрлат заводят гидроизоляцию, как правило, рулонного типа (рубероид).

Монтаж стропильной системы



Далее следует приступать к монтажу перекрытия. Балки 150х200 мм, положенные на мауэрлат должны выступать за стены дома примерно на 0.3-0.5 м. Крепят балки уголками и винтами (саморезами по дереву), начиная с крайних, затем промежуточные.

Важно!

При укладке следует с помощью шнура контролировать горизонтальный уровень, чтобы балки лежали в одной плоскости.

Расстояние между ними, как правило, 0.5-1.0 метра, если планируется укладка утеплителя, стандартная ширина листа которого 0.6 м, то удобнее будет выдержать такой же шаг балок.

Монтаж стропильной системы крыши



Установка опорных стоек и прогонов

Следующий этап – монтаж стоек. Для них используется брус 100х150 мм, крепление которого производится на фронтальных балках перекрытия. Необходимо, с помощью отвеса, выверить вертикальность каждой опоры и зафиксировать укосинами. Промежуточные опоры устанавливаются на балках также строго вертикально, образуя два параллельных ряда.

Промежуточные опоры стропильной системы кровли



Далее следует установка прогонов, сделать которые можно из доски шириной 100-150 мм и толщиной 40-50 мм. Фиксация прогонов производится с помощью гвоздей и уголков на винтах. Затем поверх прогонов укладываются дощатые ригеля, для жесткости, устанавливаемые на торец.

Балка прогона формирует консоль для опирания диагональных стропил крыши



Совет!

Временно, для монтажа кровли под ригель рекомендуется завести черновые стойки, дабы не допустить изгиба. Также временно, можно сделать крепление затяжки рейкой или доской, чтобы получить устойчивую основу стропильной системы.

В результате образуется контур будущего мансардного помещения. Для придания дополнительной прочности следует укрепить опоры подкосами и схватками.

Стропильная система кровли



Монтаж стропильных элементов

Установка стропил, начинается с нижних. Для них подойдет доска 40-50 мм толщиной и 150 мм шириной. Одним концом опираем на мауэрлат вплотную с балками перекрытия, а другой крепится на прогонах с помощью уголков, винтов и гвоздей. Для установки стропил в верхней части кровли следует разметить центральную линию кровли. Все стропила должны иметь одинаковую длину. Для этого следует изготовить шаблонную доску, проделав на ней запилы с обоих концов. После чего по шаблону можно отпиливать остальные стропила.

Стропильные ноги



Стропила монтируют на прогонах, фиксируя в верхней части металлическими пластинами. На прогонах балки закрепляются запилами в упор и фиксируются уголками на саморезах.

Крепление стропильной системы



Нижние стропила для прочности следует укрепить подкосами (доска 50×150 мм). После закрепления подкосов, временные упоры можно снимать.

Часто элементы соединяют не только плотницкими узлами, но и с помощью крепежа



Установка стропил



Обрешетка

В случаях, когда балки перекрытия укладываются в стенных карманах, следует на нижних стропилах закрепить кобылки для устройства свеса кровли. Если же перекрытия лежат на мауэрлате, то кобылки не нужны, поскольку балки должны выступать за стены образуя свес.

Обрешетка является важной частью конструкции кровли



Обрешетка устанавливается в зависимости от предполагаемого покрытия мансардной крыши. Либо обрешетка будет сплошной, либо с просветами. Поверх обрешетки следует уложить гидроизоляционный слой, после чего можно приступать к зашивке фронтонов и укладке кровельного материала – металлочерепицы, профнастила или шифера.

Обрешетка крыши под металлочерепицу



Утепление мансарды

Если крыша мансарды имеет ломаную конструкцию, то, как правило, она не утепляется, поскольку воздушная прослойка под стропилами защищает помещения, одновременно вентилируя подкровельное пространство. Для этого, зашивая фронтоны, следует оставить вентиляционные окна (отверстия) над перекрытием мансарды. Теплоизоляцию следует сделать лишь внутри помещения мансарды.

Утепление мансардной крыши



Устройство теплоизоляции мансарды имеет свои особенности, поскольку комнаты имеют треугольные или трапециевидные потолки. Строители считают утепление одной из сложных технологических задач в устройстве мансардных помещений. Главное уложить теплоизоляцию так, чтобы на наклонном потолке и на ограждениях она не давала усадку в процессе эксплуатации.

Утепление мансарды



Как закрепить стропила на чердаке | Руководства по дому

Домовладельцы не могут рисковать структурной целостностью своих крыш. Крыша подвергается давлению со стороны природных сил, включая снег, дождь и ветер. Со временем эти силы могут привести к тому, что крыша начнет прогибаться, что в конечном итоге приведет к разрушению крыши, если ее не отремонтировать. Вы можете укрепить крышу, чтобы предотвратить ее повреждение, добавив подкосы к стропилам на чердаке. Это довольно простой проект, который может помочь защитить вашу крышу, но проконсультируйтесь с инженером-строителем, чтобы убедиться, что ваша крыша не имеет дефектов.

Измерьте высоту стропил от точки, где они встречаются с балкой перекрытия, до пика крыши. Разделите это число на четыре, чтобы определить, сколько распорок вам нужно поставить на стропила. Например, если длина стропил составляет 12 футов, вам понадобится три ряда распорок с каждой стороны крыши.

Прикрепите меловой линией к стропилам с обеих сторон чердака, чтобы отметить расположение распорок. Расстояние между ними должно составлять не более 4 футов.

Поместите доски два на четыре напротив стропила по нижнему краю первой меловой линии так, чтобы широкая сторона доски была напротив стропила.Забейте два гвоздя через два на четыре и в каждое стропило, используя 3-дюймовые оцинкованные гвозди. При необходимости обрежьте доску циркулярной пилой так, чтобы конец доски два на четыре выровнялся с внешним краем последнего стропила, с которым она соприкасается. При работе с пилой надевайте защитные очки.

Установите следующую скобу, поместив ее два на четыре вдоль верхнего края меловой линии. Конец доски будет опираться на конец первой распорки, которая прибита к стропилам. Завершите установку первого ряда скоб, используя тот же метод.По окончании концы раскосов не сходятся в центре стропил; вместо этого они идут выше и ниже меловой линии в чередующемся порядке выше и ниже меловой линии.

Установите остальные распорки на этой стороне чердака, затем установите распорки на другой стороне чердака, используя тот же метод.

.

Осмотр крыш: системы вентиляции чердаков, часть 2

Кентона Шепарда и Ника Громико, CMI®

Целью серии «Освоение проверки кровли» является научить домашних инспекторов, а также специалистов по страхованию и кровельным работам распознавать надлежащие и ненадлежащие условия во время проверки. крутые, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, которые влияют на кровельные материалы и компоненты, включая ветер и град.

ПАССИВНЫЕ СИСТЕМЫ

Пассивные вентиляционные отверстия не требуют электричества, но их эффективность часто зависит от того, правильно ли они спроектированы для конкретного дома.

Хорошо спроектированная система пассивной вентиляции имеет воздухозаборное устройство, расположенное низко в крыше, с вытяжкой, установленной около конька.

В сбалансированной системе чистое отверстие впуска будет примерно таким же, как чистое отверстие выпуска.

Вентиляционные отверстия под потолком

Если система не сбалансирована, лучше иметь более низкую вентиляцию в крыше за счет более крупных воздухозаборников.

Вы можете увидеть отдельные вентиляционные отверстия, каждое из которых обслуживает стропильный пролет, или непрерывные вентиляционные отверстия, как вы видите здесь.

Осматривая чердак, убедитесь, что вентиляционные отверстия потолка не заблокированы изоляцией. Особенно это характерно для чердаков с надутой изоляцией.

Если вы обнаружите заблокированные вентиляционные отверстия, прокомментируйте их в своем отчете о проверке.

Если изоляция не сдерживается, вы должны увидеть установленные перегородки для создания воздушного пространства.

Важно, чтобы перегородки выходили наружу так, чтобы они действительно пропускали воздух на чердак. Как только сайдинг и перекрытия будут завершены, вы не сможете это подтвердить визуально. Если вы не почувствуете, как воздух выходит из перегородок, вы не сможете подтвердить работоспособность воздушного потока, и вам следует отказаться от этого.

Вентиляционные отверстия для фронтона

Вентиляционные отверстия для фронтона устанавливаются в остроконечных концах на противоположных концах чердака. Они наиболее эффективны, когда вентиляционные отверстия совпадают с преобладающими ветрами. Это позволяет высокому давлению воздуха на подветренной стороне дома выталкивать воздух на чердак, а низкому давлению на подветренной стороне вытягивать воздух.

Когда преобладающий ветер дует перпендикулярно к вентиляционным отверстиям, фронтальные вентиляционные отверстия действуют как приточные и вытяжные. Происходит меньший воздухообмен, а вентиляция чердака неравномерная, поэтому она менее эффективна.

Вентиляционные отверстия на крыше

Вентиляционные отверстия на крыше, иногда называемые вентиляционными отверстиями «черепаха», следует устанавливать рядом с пиком крыши. На этом рисунке показан холодный воздух, поступающий в вентиляционные отверстия потолка.

Он поднимается по нижней стороне обшивки крыши и поглощает тепло перед тем, как покинуть чердак через вентиляционное отверстие в крыше.

Здесь вы видите это до и после установки.

Иногда кровельщики забывают разрезать стяжку. Вентиляционные отверстия в крыше не работают, если не вырезать подкладку.

Ветряная турбина

Иногда можно увидеть вентиляционное отверстие турбины. В турбинах используется серия лопаток специальной формы, которые улавливают ветер и вращают турбину. Когда лопасти вращаются, они создают зону низкого давления, которая вытягивает воздух с чердака.

Хотя они не так эффективны, как коньковые вентиляционные каналы, они представляют собой недорогую альтернативу в районах с постоянной скоростью ветра не менее 5 миль в час.

Это шнур питания испарительного охладителя, который, как вы видите, неправильно проложен через вентиляционное отверстие турбины на чердак.

.

Как проветрить чердак с металлической крышей | Home Guides

Современные металлические кровельные материалы прочные и легкие, они представлены в различных дизайнерских цветах. Когда светит летнее солнце, нижняя сторона металла может сильно нагреваться. Без надлежащей вентиляции под металлической кровлей могут накапливаться тепло и влажность, что приводит к короблению стропил, сокращению срока службы крыши и снижению энергоэффективности. Варианты вентиляции металлических крыш аналогичны другим распространенным кровельным системам, но с некоторыми особенностями.

Основы вентиляции

Кровельная вентиляция основана на том простом научном факте, что горячий воздух поднимается вверх. Для горячего воздуха под металлом требуется выход в верхней части крыши и вентиляционные отверстия внизу крыши. Пока ничто не блокирует поток воздуха между впускным и выпускным отверстиями, воздух будет подниматься и выходить через выпускные отверстия, создавая постоянную естественную тягу.

Воздухозаборники

Под карнизом крыши, в потолке, стандартное место для установки вентиляционных отверстий, поскольку это самое низкое место на крыше.Старый, но все еще надежный метод вентиляции потолка включает в себя вырезание отверстий в плите потолка и закрытие их решетчатыми вентиляционными панелями. Количество требуемых отдельных вентиляционных отверстий зависит от площади поверхности крыши. Во время нового строительства современные строители часто устанавливают перфорированный потолок, который обеспечивает непрерывное приточное отверстие по всей длине потолка.

Gable Vents

Одной из главных причин, по которой домовладельцы выбирают металлическую крышу, является непрерывный проход металла от верха крыши до желоба, что снижает риск утечки.Идея прорезать металл для установки вытяжного вентиляционного отверстия обычно встречает хмурый взгляд и сопротивление. Фронтальные вентиляционные отверстия — лучший выбор для домовладельцев, которые не хотят проникать сквозь них; однако они подходят не для каждого дома. Для вентиляции фронтона требуется как минимум два вентиляционных отверстия, которые должны быть установлены как можно выше в противоположных фронтонах стены, чуть ниже пика крыши. Если у вас чердак незавершенный, вентиляция через фронтон — это просто, недорого и эффективно.

Коньковая вентиляция

Для готового чердака вентиляция немного сложнее, но все же необходима.Воздушный поток входит через вентиляционные отверстия в потолке и поднимается вверх через каждое стропильное пространство, пока не достигнет пика крыши, где он существует через вентиляционное отверстие конька. По длине конька крыши устанавливаются специальные металлические заглушки конька для выхода горячего воздуха. Эти колпачки имеют тонкую полосу перфорации, скрытую под металлическим клапаном, подходящим к крыше. При правильной установке металлические коньковые заглушки не заметны неподготовленному глазу.

Перегородки

Вентиляция готового чердака с вентиляционной системой от потолка до конька требует использования перегородок в каждом пространстве стропил.Перегородки — это легкие полосы из алюминия или пластика, которые устанавливаются на нижней стороне кровельного настила между стропилами. Единственная цель перегородок — не допустить, чтобы изоляция блокировала воздушный поток от потолка к вентиляционному отверстию конька. Еще можно утеплить между стропилами и установить для отделки мансарды гипсокартон.

.

Как вентилировать сводчатую крышу | Home Guides

Сводчатая крыша предлагает открытое жилое пространство непосредственно под стропилами, потому что нет горизонтальных потолочных балок. Хотя нет отдельного чердака для вентиляции, циркуляция воздуха по-прежнему необходима для предотвращения накопления тепла между нижней стороной настила крыши и внутренней отделкой из гипсокартона.

Элементы сводчатой ​​крыши

Сводчатая крыша имеет угловые стропила, которые опираются на стеновые плиты и соединяются в верхней части с коньковой балкой.Толщина кровли зависит от габаритов бруса, из которого строятся стропила. Например, если стропила представляют собой доски размером два на десять, каждая стропильная полость будет иметь глубину 10 дюймов. Поскольку другого доступного места нет, стропильные полости используются как для изоляции, так и для вентиляции.

Воздухозаборники

Дно каждой стропильной впадины заканчивается на потолке, который представляет собой горизонтальную плоскость, лежащую непосредственно под свесом крыши. У домовладельца есть два варианта установки вентиляционных отверстий на потолке, которые будут служить воздухозаборными отверстиями для крыши.Допускается сплошная доска софита с отдельными вентиляционными отверстиями под каждой стропильной впадиной. Однако часто бывает проще установить вентилируемый потолок с непрерывным перфорированным вентиляционным отверстием. Любой из этих методов обеспечит вентиляцию на входе.

Стропильные вентиляционные отверстия

Стропильные вентиляционные отверстия, иногда называемые «стропильными перегородками», длинные и неглубокие, их ширина равна ширине стропил. Они устанавливаются на нижней стороне кровельного настила между стропилами и простираются от потолка до конька крыши.Используйте одно стропильное отверстие на каждую стропильную полость. После того, как стропильные вентиляционные отверстия будут на месте, вы можете установить изоляцию из войлока или жесткого пенопласта, а затем отделать сводчатый потолок гипсокартоном.

Коньковые вентили

Холодный сухой воздух, поступающий в потолок, должен иметь место для выхода. В сводчатой ​​крыше коньковое отверстие служит выпускным или вытяжным отверстием. Коньковое отверстие имеет открытую полосу по длине конька, через которую воздух, попадающий в потолок, может выходить. Тонкая перфорированная вентиляционная решетка, перекрытая гребневой черепицей, маскирует выступ, если смотреть с улицы.Даже когда солнце нещадно бьет по крыше, прохладный свежий воздух попадает в вентиляционные отверстия потолка и поднимается вверх и выходит из вентиляционного отверстия конька. Это охлаждает нижнюю часть настила крыши, удаляя тепло и влагу, которые в противном случае могли бы повредить крышу.

Вентиляционные сводчатые фермы

Некоторые сводчатые крыши не имеют отдельных стропил, а вместо этого имеют предварительно спроектированные фермы. Фермы сводчатой ​​крыши немного вводят в заблуждение, потому что степень свода снаружи крыши не такая же, как степень свода внутри, которая значительно меньше.Хотя потолок все еще сводчатый, между гипсокартоном и верхним поясом стропильной фермы остается много места. Вентиляция крыши со сводчатыми фермами требует установки вентиляционных отверстий на потолке и добавления как минимум двух фронтальных вентиляционных отверстий, расположенных как можно выше на боковых стенках, чтобы свежий воздух мог выходить из потолка.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
