Что такое стропильная система и стропила: виды, назначение, устройство
Для крыши стропильная система – что-то вроде скелета. В ней тоже есть основные элементы, удерживающие весь каркас, и дополнительные, которые обеспечивают прочность и наличие внутреннего пространства под кровлей. Не зная названий всех этих элементов, довольно сложно разобраться в процессе строительства крыши. А разбираться нужно! Минимум для того, чтобы контролировать качество происходящих работ, когда вы нанимаете бригаду, и вникать в тонкости проектирования. А уверенные в себе мастера и вовсе берутся за устройство крыши самостоятельно, будучи хорошо теоретически подкованными.
Предлагаем вам рассмотреть основные понятия: что такое стропильная система и из каких элементов она состоит. Теперь для вас не останется непонятных терминов!
Первым делом давайте разберемся с основными понятиями. Чем больше нагрузка на крышу, чем сложнее ее форма, тем вероятнее в такой стропильной системе окажется много внутренних элементов. Например, самое простое устройство стропильной системы – у крыши с одним скатом, а самое сложное – у многоскатной или необычной крыши.
В зависимости от количества имеющихся скатов стропильную систему крышу называют односкатной, двускатной, четырехскатной или многоскатной. Так, у односкатной крыши есть только плоскость – в виде прямоугольника. А у двухскатной крыши обе плоскости опираются на две наружные стены. При этом с торцевых сторон дома образуются два треугольника, которые называется щипцами (поэтому двухскатную крышу еще нарекают щипцовой).
Обычно такую крышу обустраивают с уклоном от 14 до 60 градусов. Состоит она ряда двух стропильных ног, упирающиеся в горизонтальный брус. В самом простом варианте эти две стропильные ноги соединены бруском, который называется затяжкой, но богата дополнительными элементами. Это лежни, стойки, прогоны, подкосы и многое другое.
А вот уже более сложная четырехскатная крыша. У такой стропильной системы нет фронтонных стен, их заменяют дополнительные скаты. В какой-то степени это экономит строительные материалы, но спроектировать и построить такую крышу уже труднее. Для этого понадобятся стропила наслонного типа либо целостные стропильной фермы:
Кроме того, четырехскатная крыша еще и имеет подвиды. Так, если все скаты представляет собой одинаковые треугольники, такую крышу называют шатровой. При этом вершины треугольников всегда сходятся в одной точке. Если два ската крыши представляют собой трапеции, а другие два – срезанные треугольники, то это уже полувальмовые крыши: датские или голландские.
Еще один вид крыш – это ломаная или мансардная. Обычно такие скаты крутые, до 60 градусов, а возле конька – более пологие. Благодаря такой структуре стропильной системы площадь мансарды позволяет обустраивать там вполне комфортные помещения. Такая крыша особенно хороша для домов, у которых ширина менее 10 метров.
Нередко сегодня встречается также многоскатная крыша со сложной архитектурой, которая становится день ото дня все более модной.
Теперь давайте перейдем к изучению отдельных элементов. Итак, когда вы смотрите на грамотно спроектированную и со вкусом выполненную крышу, то наверняка подозреваете (или знаете наверняка), что у нее внутри есть определенный костяк. И это действительно так: как у живого организма, у крыши есть самый настоящий скелет, а у скелета позвоночник (конек), ребра (стропила) и все остальное:
Начнем с самых важных понятий: что такое стропила или стропильные ноги? Это – металлические или деревянные брусья или балки, на которых держится вся конструкция. В основном стропила соединены между собой шарнирно, т.е. подвижно, или статично, и принимают на себя все динамические и статические нагрузки.
Стропильная нога – главный функциональный элемент стропильной системы. Она определяет угол наклона ската, общую структуру кровли и служит чем-то вроде «ребер», которые крепятся к «позвоночнику» – коньку крыши:
Но если уложить кровельное покрытие прямо на стропила, между которыми достаточно широкий шаг, то оно провиснет или вовсе упадет вниз. Поэтому прямо на стропила, перпендикулярно им кладут обрешетку – доски, бруски или металлические планки.Отдельный элемент обрешетки называется
Давайте тут же обозначим такой термин, как контробрешетка. Ее изготавливают сечением 30х50 мм и устанавливают вдоль стропильных ног. Она необходимы, чтобы закрепить гидроизоляционную пленку и создать под кровельным покрытием вентиялционный зазор. Причем контробрешетку устанавливают раньше, чем саму обрешетку.
Идем далее. У здания со стенами из бетона, пенобетона или кирпича еще есть такой дополнительный элемент стропильной системы как Это деревянная балка, которая принимает на себя всю нагрузку от крыши и аккуратно распределяет ее по всей длине стен. Этот элемент обязательно отделен от стены плотным слоем рулонной гидроизоляции:
Чтобы стропильные ноги не разъезжались, их скрепляют внизу затяжкой, а подкосы и стойки придают стропилам дополнительную устойчивость.
Свес крыши представляет собой выход стропильных ног за стену, чтобы отвести дождевой поток подальше от дома. Если при этом длины стропильных ног недостаточно, применяют
Есть еще такой важный элемент как балка, которую заготавливают из деревянного бруса или проката. Это важная часть конструкции, которая рассчитана на изгиб.
А вот более редкий элемент стропильной системы – это бабка. По сути, это деревянный брус, который подпирает стропильные ноги. Его устанавливают перпендикулярно затяжке, чтобы соединить стропила.

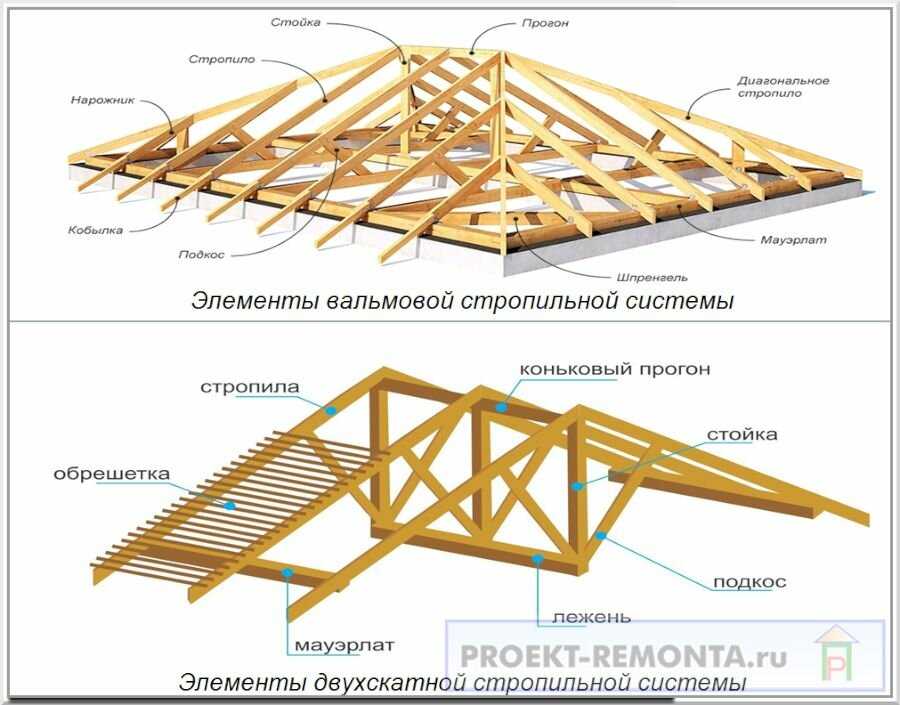

Вот как выглядят все эти элементы:
И, наконец, в том месте.
А сама стропильная система – это совокупность всех перечисленных элементов, которые входят в нее.
В зависимости от того, какие нагрузки планируются и каковы пожарные требования, каркас крыши изготавливают из самых разных материалов. Вот как, к примеру, выглядит классическая деревянная и металлическая система крыши:
Предлагаем ненадолго остановиться на особенностях используемых материалов для стропильства крыши.
Деревянные стропила: преимущества и недостатки
Возведение крыши для многих представляется как работа с деревянными досками, которые в нужном месте подпиливают и скрепляют. Отчасти так, конечно, и есть:
В качестве древесины используется обычно высушенная хвойная или же клееная, если стропильные элементы должны выдерживать повышенную нагрузку. Но работать с деревом на самом деле не проще, чем с металлом, хотя многие так думают.
Так, при изготовлении деревянных стропил подходит исключительно только древесина высокого качества. Это сухие доски и брусья с влажностью, не превышающую 25%. Также внимательно следят за тем, чтобы в таких досках и брусьях не было больших сучков, обзолов, трещин или ненужного наклона волокон.
В чем суть? Любой серьезный дефект способен привести к тому, что стропильная нога попросту треснет под нагрузкой. Если же возможности купить добротный сухой пиломатериал нет, тогда его сушат прямо на объектив в специальном вентилируемом штабеле. Но на это уходит не один месяц, да и после сушки около 30% досок приходится отбраковывать.
Поэтому рациональнее для изготовления стропильной системы приобретать готовые доски, причем с запасом по ширине. И это еще не все. Обычно пиломатериал выглядит идеально ровным только на глаз, а для стропильной системы геометрия – крайне важный параметр. И как раз имея запас по ширине, мастер получает возможность самостоятельно выправить стропила при помощи строгального оборудования. Только так скаты получается действительно ровными, и на них удачно ложится абсолютно любое кровельное покрытие.
Стальные балки: для особых нагрузок
Сегодня стропильную систему нередко собирают из стальных оцинкованных балок. Вы наверняка встречали их название: двутавры, швеллера или тавры. Такие элементы получаются куда более дорогими, чем деревянные или обычные металлические, но этого стоит.
Да, в монтаже они намного сложнее, но ценят их за одно важное преимущество — это высокая устойчивость к изгибающим нагрузкам. Благодаря этому в строительстве крыши получается обойтись без всяких там вертикальных подпорок и других элементов. Но в жилом домостроении балки сегодня не часто используются, хотя такая практика есть, и сейчас объясним, почему.
Например, сложность стропильной системы и наличие внутренних элементов напрямую влияет на планировочное решение мансарды. Ведь чем больше разных перемычек и ригелей между строительными ногами, тем ниже получится потолок чердака.
Причем все это важно не только для обустройства еще одного жилого помещения под крышей. Дело в том, что сегодня популярны так называемые бесчердачные крыши, под которыми расположены самые обычные комнаты дома. И всякие дополнительные элементы там попросту не поместятся.
Но есть своя ложка дегтя: металлические балки часто служат мостиками холода, а потому для них обязательно монтируют кровельный пирог. В основном начинкой здесь служат ориентированно-стружечные плиты и экструдированный пенополистирол в качестве утеплителя. Это отличная альтернатива традиционным висячим стропилам!
Лучше всего в этом плане на практике показали себя LVL-брус и комбинированные двутавры. Двутавры обходятся сравнительно недорого, но пока еще временем не проверены, а вот LVL-брус в три раза дороже обычных пиломатериалов. Стоит или не стоит отдавать такой стропильной системе предпочтение – вам решать.
Теперь переходим к самому сложному вопросу – проектированию стропильной системы. Давайте сразу поясним: динамические нагрузки — это время от времени падающий снег, подъемная сила ветра и работающие на крыше люди. Статические нагрузки подразумевают давление своим весом кровельного покрытия, установленная на крыше спутниковая антенна и другое подобное оборудование, а также снеговая шапка, которая неподвижно лежит всю зиму.
Главная задача стропильной системы – правильно передать всю эту нагрузку на стены и фундамент дома. А также защитить все то, что находится внизу на земле, от лавинообразно исходящего снега, сплошной стены дождя и других проявлений непогоды.
Сечение и шаг стропил никогда не выбирается на глаз: для этого существуют строгие строительные нормы и правила, коротко обозначаемые как СНиПы. По этим причинам расчет стропильной системы достаточно сложный и по правилам его доверяют только профессионалам.
К слову, сегодня немало организаций занимаются проектированием стропильной системы, для любого типа дома. Обращаться к специалистам, конечно же, есть смысл, ведь крыша официально признана как объект первого значения по обеспечению безопасности дома.
Чтобы самостоятельно произвести точный расчет такой стропильной системы, нужно иметь необходимые навыки и даже образование. Вот некоторые особенности такого расчета:
Так, учитывать необходимо не только желаемый уклон ската, но и снеговые и ветровые нагрузки, вес выбранного кровельного покрытия и еще такие возможные моменты давления, как работающие на крыше люди. Вот почему стропильную систему крыши всегда строят с определенным запасом прочности.
Например, шаг и сечение балок всегда делают не меньше, чем на 25% больше расчетных. При этом сами расходы вырастают незначительно, зато крыша прослужит намного дольше.
С понятиями разобрались, теперь рассмотрим, как устроена стропильная система изнутри.

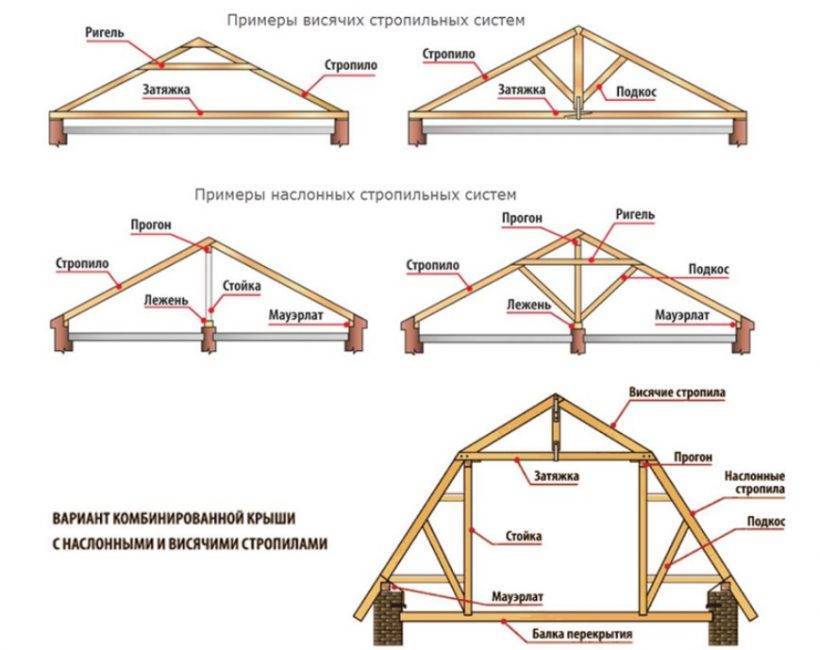

Стропила наслонного и висячего типа
Конструкция крыши в зависимости от ее внутреннего устройства может быть распорной или безраспорной. В зависимости от этого сами стропила делятся на два основных вида: наслонные и висячие.
Наслонные более просты в изготовлении, а вот с висячими придется повозиться. Их довольно сложно проектировать, ремонтировать или изменять, но именно к такой конструкции придется прибегнуть, если вся стропильная система будет опираться только лишь на наружное ограждение:
Главное преимущество висячих стропил в том, что они отлично работают на сжатие и изгиб. Но такая стропильная система создает немалые горизонтальные распирающие усилия, которые действуют на стены.
Для того чтобы уменьшить это физическое явление, устанавливается промежуточная металлическая или деревянная затяжка, которая будет соединять стропильные ноги. Чаще всего это ригель – специальный элемент, который используется при строительстве мансардных крыш. И чем выше он расположен, тем выше будет потолок в мансарде, и тем больше должно быть сечение такого элемента.
Наслонные стропильные системы более экономичны и просты в своем устройстве, но их применяют только тогда, когда у здания уже есть два или даже несколько рядов вертикальных опор, между которыми пролет не превышает 8 м.
Крыша на прогонах: для бревенчатых построек
Выбор между наслонными и висячими стропилами имеет значение, когда мы говорим об обычной крыше жилого дома, но вот баня или дача из оцилиндрованного бревна строится по-другому, по своим законам. Например, основой такой крыши часто служат слеги, или прогоны.
Это специальные длинные доски, которые расположены параллельно коньку и опираются на бревенчатые фронтоны. В этом есть свой смысл!
Дело в том, что бревнам свойственно давать усадку, и обычная стропильная система на них просто перекашивается. Исправить это будет почти невозможно, а в приведенном методе с усадкой фронтонов будет изменяться угол наклона стропил. Вот почему здесь ко всему на стропилах используется подвижный крепеж, а укладывать кровельное покрытие разрешается только через полтора-два года.
Конечно, на устройство такой крыши понадобится и время, и затраты, но сама технология достаточно надежна и проверена временем.
Хотя, стоит отметить, что еще довольно часто кровельщики применяют другую технологию для таких построек. Они берут заранее сухие бревна и стягивают их подпружинными глухарями (так называются специальные элементы). От классических прогонов при этом отказываются, а фермы устанавливают с вертикальными подпорками или подкосами.
В итоге все усадка фронтонов уже не сказывается на геометрии крыши, а те зазоры, которые появятся со временем, закрывают декоративными планками. Так получаются красивые русские бани и дачные дома в соответствующем стиле.
Стропильную систему, как обычный конструктор, можно собрать прямо на месте, в процессе строительства дома, или же заказать в виде готовых стропил на заводе, и только потом устанавливать на крыше. Одним словом, наверх поднимаются цельные элементы, которые остается только закрепить. Это удобнее в плане стропильных работ, ведь на высоте многие манипуляции с инструментами не удобно производить.
Сегодня немало фирм занимается подобным производством. Они адаптируют проект клиента под нужную технологию, точно рассчитывают, какая должна быть структура стропильной системы, до миллиметра высчитывают все поперечные сечения элементов под выбранный тип кровли, уклон и покрытие. Также время уделяется расчету планируемых нагрузок на крышу, коих немало. Но при определенных знаниях и навыках все это реально сделать самостоятельно.
Давайте внимательно рассмотрим устройство таких стропильных рам. Они представляют собой треугольник, который достаточно жесткий по своей структуре и не деформируется при давлении или усилии распора:
Благодаря таким фермам крыша обеспечена необходимой устойчивостью, а для многих современных проектов это – главный критерий надежности.
Теперь давайте обратим внимание на узлы стропильной системы. Чтобы крыша получилось надежной, она должна хорошо выдерживать все нагрузки. Даже свои внутренние! Например, если сропила изготовлены из дерева, они могут менять свои геометрические параметры в разную пору года, а подвижные узлы системы позволяют добиться свести такие деформации на нет.
С давних времен на Руси все детали стропильной системы соединяли между собой при помощи врубок, и это было вполне надежный метод. Правда, не слишком экономный, ведь для этого все деревянные конструкции стропильной системы должны были иметь большие сечения.
В более тонких изделиях врубку уже делать было небезопасно, ослабляется само стропило. Хотя до сегодняшнего дня этот прием монтажа стропил все еще практикуется. Так, кто-то привержен традициям и считает врубку наиболее надежной, а кто-то доверяет современным технологиям. Нельзя сказать, что тот или иной метод лучше или хуже. Отметим только, что специализированный крепеж все-таки облегчает и ускоряет монтаж, а традиционные врубки и их качество намного зависит от навыков плотника.
Сегодня стропила чаще скрепляют болтами и шпильками, и намного реже – сварными швами. Но что касается последнего, то такие швы требуют особого строгого контроля качества, защиты от коррозии и периодического наблюдения. Также сам шов делает узел статичным, без какой-либо возможности принять на себя динамическую нагрузку.
Также стропильную сегодня систему соединяют при помощи стальных перфорированных накладок. Они надежно защищены от коррозии и держатся за счет пластин с зубьями, которые утапливается в дерево. Благодаря всему этому расход дерева на изготовление стропильной системы уменьшается примерно на 20%, чем со врубками.
Давайте подведем итог. Изначально неправильно спроектированная стропильная система в последствии практически не поддаются ремонту, а неисправности обнаруживаются только после завершения строительства крыши. Вот почему так важно разбираться в элементах строительной системы, знать значение каждого бруска и стоит ли отказываться от важных конструктивных элементов ради экономии. Зная все эти нюансы, вы легко заметите, что изначальный проект отличается от реализации вот в таком-то и таком-то месте, в какой части лучше укрепить скат и почему лучше пожертвовать высотой мансарды ради будущей долговечности крыши.
Остались ли у вас еще вопросы после прочтения статьи? Задавайте!
Будьте в курсе!
Подпишитесь на новостную рассылку
Стропильная система
Стропильная система — это система скатной крыши, состоящая из стропил. Так же можно сказать, что стропильная система — это каркас скатной крыши, её основа (скелет). Стропила выполняют несущую функцию в системе крыши. Вес от крыши через стропильную систему передаётся на несущие стены строения.
В зависимости от вида и типа строения крыши, в состав стропильной системы могут входить стропила, мауэрлаты, подстропильные горизонтальные балки (ригеля), прогоны, лежни и стойки на них, а так же подкосы и прочие элементы.

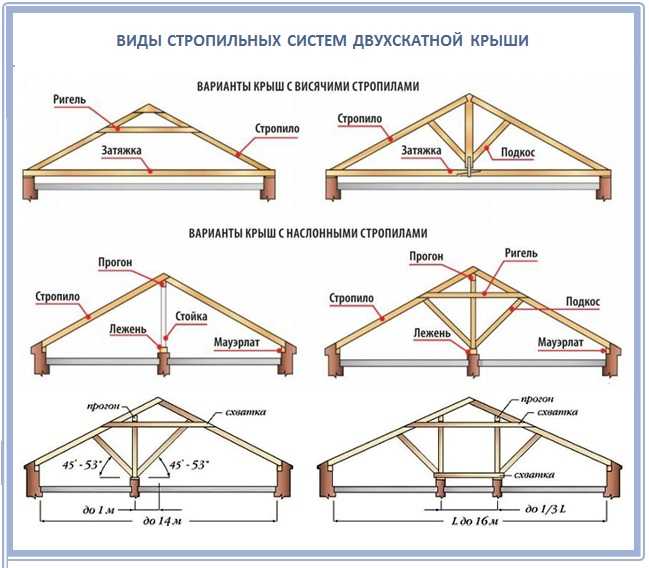

Виды стропил
По типу конструкций стропильные системы разделяют на:
- наслонные;
- висячие;
- шпренгельные системы (фермы).
Наслонные стропила
Наслонные стропила — это стропильные системы, в которых стропильные ноги опираются (имеют подпорки) в нескольких местах. Так, нижние концы стропил опираются на мауэрлаты, а в верхней части — на стойки, прогоны или подкосы. Как правило, это скаты с длиной стропильных ног от 4,5 м.
Наличие дополнительных опор (прогонов) позволяет равномерно распределить весовые нагрузки на несущие стены, а также значительно увеличить длину стропильных ног . К примеру, при наличии в стропильной конструкции двух прогонов (конькового и прогона по центру ската) можно увеличить длину стропильных ног до 12-15 метров.
Рисунок — Наслонная стропильная система:
Висячие стропила
В висячих стропильных системах, в отличии от наслонных, стропильные ноги опираются только на мауэрлаты расположенные на фасадных несущих стенах.
Рисунок — Висячие стропила:
Опора стропил
Опора стропильных ног производится на:
- В деревянных брусчатых или же рубленых зданиях (срубах) — на верхние венцы;
- В каркасных строениях— на верхнюю обвязку;
- В каменных, монолитных и кирпичных домах — на мауэрлат (деревянные брусья толщиной от 100 до 200 мм).
Мауэрлат может располагаться по всей длине здания или подкладываться только под стропильную ногу. В том случае, если стропильные ноги в сечении имеют небольшую ширину, они могут со временем провиснуть. Чтобы избежать этого, необходимо применять специальную решётку, состоящую из стойки, подкосов и ригеля.
Для закрепления стропильной ноги применяется затяжка, связывающая нижние концы стропильных ног каждого стропила. При скольжении по затяжке стропильный конец может нарушить её целостность. Чтобы предотвратить скольжение, врубать стропильную ногу в затяжку рекомендуется зубом, шипом или тем и другим одновременно.
Кобы́лка — отрезок деревянной доски, применяющийся для удлинения нижнего конца стропильной ноги и расположения на нём свеса крыши или сплошной обрешётки, лежащей на карнизе.
Наро́жник — элемент кровельной системы здания, укороченная стропильная нога, поддерживающая участок ската между накосной стропильной ногой и свесом крыши.
Определение ферменной системы | Law Insider
или «система» означает систему труб и сооружений, через которые добывается и распределяется вода, включая, помимо прочего, колодцы и конструкции колодцев, водозаборы и колодцы, насосные станции, очистные сооружения, резервуары для хранения, трубопроводы и приспособления. , или их сочетание, фактически используемые или предназначенные для использования в целях снабжения водой питьевых или бытовых нужд.
означает систему, используемую НКРЭ для обмена системными данными.
означает набор компонентов сети, базы данных и клиентского оборудования (CPE), необходимых для предоставления службы экстренной помощи.
Система учета переводов Закладных в электронном виде поддерживается MERS.
означает Систему диспетчерского управления и сбора данных, которая состоит из всех телеметрических и удаленных оконечных устройств («RTU») на Объекте и связана с Энергосистемой или Центром управления BPDB;
означает компьютер и все средства ввода, вывода, обработки, хранения, автономные библиотеки мультимедиа и средства связи, которые подключены к компьютеру и находятся под контролем и наблюдением операционной системы (систем) или приложения (приложений). программное обеспечение, используемое ASSURED.
означает Программное обеспечение, предоставляющее инструкции по эксплуатации и управлению базовым оборудованием и другими компонентами и обозначенное как таковое в Приложении 4 к Договорному соглашению, а также такое другое Программное обеспечение, которое стороны могут письменно согласовать как Системное программное обеспечение. Такое системное программное обеспечение включает, помимо прочего, микрокод, встроенный в аппаратное обеспечение (т. е. «прошивку»), операционные системы, средства связи, управление системой и сетью, а также служебное программное обеспечение.
означает рентгеновскую систему с рентгеновской трубкой, установленной в корпусе, независимом от существующих архитектурных конструкций, за исключением пола, на котором она может быть размещена. Кабинетная рентгеновская установка предназначена для удержания, по крайней мере, той части облучаемого материала, обеспечения ослабления излучения и исключения доступа персонала внутрь во время генерации излучения. Включены все рентгеновские системы, предназначенные в первую очередь для досмотра ручной клади на авиа, железнодорожных и автобусных вокзалах и в аналогичных учреждениях. Рентгеновская трубка, используемая в экранированной части здания, или рентгеновское оборудование, которое может временно или время от времени включать переносное экранирование, не считается кабинетной рентгеновской системой.
означает программное обеспечение, предназначенное для поддержки, направления, контроля, управления или мониторинга оборудования информационных технологий, другого системного программного обеспечения, механических и физических компонентов, устройств, процедур, программ, услуг или процедур.
означает оборудование, используемое для использования электромобилей (например, зарядная станция для электромобилей).
означает вычислительную среду Заказчика (состоящую из аппаратного обеспечения, программного обеспечения и/или телекоммуникационных сетей или оборудования), используемую Заказчиком или Поставщиком в связи с настоящим Контрактом, которая принадлежит Заказчику или предоставлена Заказчику по лицензии третьей стороной и которая интерфейсы с Системой Поставщика или которые необходимы Заказчику для получения Услуг;
относится к программному обеспечению, которое управляет оборудованием для программ и другим программным обеспечением.
означает любую точку присутствия, поддерживаемую в Интернете или любой другой общедоступной сети передачи данных. Что касается любого веб-сайта, поддерживаемого во всемирной паутине, такой веб-сайт включает все HTML-страницы (или аналогичную единицу информации, представленную в любом соответствующем протоколе данных), которые либо (а) идентифицируются одним и тем же доменом второго уровня (например, xxxxxxxxx. xxx) или идентификатором того же эквивалентного уровня в любой соответствующей схеме адресов, или (b) содержат фирменные знаки, графику, навигацию или другие характеристики, позволяющие пользователю обоснованно сделать вывод, что страницы являются частью интегрированного информационного или сервисного предложения.
означает действующую систему SAP, используемую для выполнения внутренних бизнес-операций Лицензиата и в которой записываются данные Лицензиата.
означает все программное обеспечение, компьютерное оборудование (общего или специального назначения), электронную обработку данных, информацию, ведение учета, связь, телекоммуникации, сети, интерфейсы, платформы, серверы, периферийные устройства и компьютерные системы, включая любые внешние системы и процессов, которые находятся в собственности, используются или удерживаются для использования в ведении деятельности Компании.
или «DCS» — это функция, которая обеспечивает автоматизированное перекрестное соединение цифровых каналов с уровнем цифрового сигнала 0 (DS0) или более высокой скоростью передачи в пределах средств физического интерфейса. Типы DCS включают, помимо прочего, DCS 1/0, DCS 3/1 и DCS 3/3, где номенклатура 1/0 обозначает интерфейсы, как правило, со скоростью DS1 или выше, с перекрестным соединением, как правило, со скоростью DS0. Та же самая номенклатура, при соответствующем замещении, распространяется на другие типы DCS, конкретно указанные как 3/1 и 3/3. Типы DCS, которые пересекают синхронный транспортный сигнал уровня 1 (STS-1 s) или другие сигналы синхронной оптической сети (SONET) (например, STS-3), также являются DCS, хотя и не обозначаются этим же типом номенклатуры. DCS может предоставлять функциональные возможности более чем одного из вышеупомянутых типов DCS (например, DCS 3/3/1, который сочетает в себе функциональные возможности DCS 3/3 и DCS 3/1). Для такой РСУ требования будут, как минимум, совокупностью требований на «компонентную» РСУ. В местах, где не существует возможности автоматизированного перекрестного соединения, DCS будет определяться как комбинация функций, обеспечиваемых патч-панелями Digital Signal Cross Connect (DSX) или Light Guide Cross Connect (LGX) и банками каналов D4 или другими DS0 и выше. оборудование мультиплексирования, используемое для обеспечения функции ручного перекрестного соединения. Соединение осуществляется между DSX или LGX и коммутатором, другим перекрестным соединением или другим устройством сервисной платформы.
означает Программное обеспечение, указанное как таковое в Приложении 4 к Договорному соглашению, и такое другое Программное обеспечение, которое стороны могут письменно согласовать как Стандартное программное обеспечение.
означает любую общественную систему водоснабжения или некоммерческую необщественную систему водоснабжения, каждая из которых определена в Законе о безопасной питьевой воде и которая согласно правилам департамента имеет право на получение кредита в рамках программы для целей осуществления проекта.
означает любую техническую меру и/или договоренность, посредством которых доступ к защищенной службе радио- или телевизионного вещания в понятной форме ставится в зависимость от подписки или другой формы предварительного индивидуального разрешения;
означает компоненты, которые хранят или транспортируют топливо на борту транспортного средства и включают систему топливного бака, все топливные и паропроводы, любые топливные насосы, не установленные на баке, и канистру с активированным углем.
Система ручных процедур и компьютерных программ, используемых для создания, хранения и обновления данных, необходимых для обеспечения выборочной маршрутизации и/или автоматической идентификации местоположения для систем 911. День: календарный день, если не указано иное. Выделенный транспорт: путь передачи UNE между одним из проводных центров или коммутаторов CenturyLink и другим проводным центром или коммутаторами CenturyLink в пределах одного и того же LATA и штата, которые выделены для конкретного клиента или оператора связи. Дефолт: Нарушение Стороной какого-либо существенного положения или условия Соглашения, либо отказ или невыполнение в любом существенном отношении своих обязательств по настоящему Соглашению, включая невыполнение какого-либо бесспорного платежа в установленный срок. Сторона также считается несостоятельной в случае несостоятельности такой Стороны или возбуждения дела о банкротстве или конкурсного производства Стороной или против нее, или в случае неполучения или неподтверждения каких-либо сертификатов или разрешений от Комиссии, которые необходимы или уместны. для Стороны обмениваться трафиком или заказывать любую услугу, объект или договоренность в соответствии с настоящим Соглашением, или уведомление от Стороны о прекращении ведения бизнеса в этом штате, или получение общедоступной информации, которая означает, что Сторона больше не ведет бизнес в этом штате. .
означает те подпрограммы, независимо от того, определены они как Программные продукты или нет, которые находятся в Оборудовании и необходимы для выполнения Оборудования предусмотренных функций, и которые взаимодействуют с оператором, другими программами, предоставленными Подрядчиком, и пользователем. программы к оборудованию.
означает функциональную группу элементов, которые объединяются для выполнения основной функции конечного элемента, такой как электроэнергия, управление ориентацией и двигательная установка.
(«СУБД») — это компьютерный процесс, используемый для хранения, сортировки, обработки и обновления данных, необходимых для обеспечения выборочной маршрутизации и ALI.
означает XXXXX файловую систему Комиссии и относящиеся к ней правила и положения, обнародованные Комиссией в Регламенте S-T в соответствии с Законом о ценных бумагах и Законом о биржах, в каждом случае, поскольку они могут время от времени изменяться или заменяться (и без оглядки на формат).
или «Настройка» означает любой код Прикладного программного обеспечения, модифицированный или измененный от имени Заказчика. Установка параметров, параметризация или конфигурация не являются Индивидуальной настройкой.
Что такое фермы? Как работают фермы в каркасе дома
Одним из вариантов каркаса крыши является использование системы ферм. Использование ферм над стропилами дает ряд преимуществ, в том числе создание максимальной прочности для восприятия внешних нагрузок и снижение общей стоимости проекта. Узнайте, как фермы работают конструктивно, а также о конкретных конструкциях, которые можно использовать в строительстве.
Ферма представляет собой паутинообразную конструкцию крыши из дерева или стали, в которой используется растяжение и сжатие для создания прочных и легких компонентов, способных перекрывать большие расстояния. Стороны сжимаются, а дно растягивается, чтобы сопротивляться разрыву. Инженеры проектируют фермы так, чтобы они выдерживали три типа нагрузок, связанных со зданием:
В качестве альтернативы стропилам используются стропильные фермы, рассчитанные на больший вес. Фермы обычно строятся на заводе, а не на строительной площадке, что делает их менее дорогими — фактически они могут сократить затраты на каркас крыши на целых 50%.
Сила сжатия является ключевым понятием, которое необходимо понимать при работе над любым строительным проектом, независимо от его размера. Сжатие — это сила, которая сближает элементы, а напряжение их разъединяет. Конструкция ферм и других частей каркаса дома распределяет нагрузки на землю.
Ферма крыши состоит из трех компонентов: верхнего пояса, нижнего пояса и раскосов. Существует множество различных конструкций, которые можно использовать для фермы. В большинстве случаев есть два верхних пояса и один нижний пояс, которые соединяются в треугольную форму. Стойки, используемые в качестве распорок, чередуются по разным схемам, чтобы распределить нагрузку по верхнему и нижнему поясам.
При строительстве конструкции подрядчик обычно не несет ответственности за строительство ферм крыши. Вместо этого они будут предварительно изготовлены на заводе, а затем доставлены на место работы. Чтобы помочь вам в процессе установки, должны быть инструкции и схемы того, как каждый элемент вписывается в общий дизайн. Обычно две основные фермы устанавливаются с обоих концов крыши, затем сверху устанавливается коньковая балка для их соединения. Далее крепятся любые дополнительные фермы.
Одним из вариантов каркаса крыши является использование стропильной системы. Использование ферм над стропилами дает ряд преимуществ, в том числе создание максимальной прочности для восприятия внешних нагрузок и снижение общей стоимости проекта. Узнайте, как фермы работают конструктивно, а также о конкретных конструкциях, которые можно использовать в строительстве.
Что такое ферма?
Ферма представляет собой паутинную конструкцию крыши из дерева или стали, в которой используется растяжение и сжатие для создания прочных и легких компонентов, способных перекрывать большие расстояния. Стороны сжимаются, а дно растягивается, чтобы сопротивляться разрыву. Инженеры проектируют фермы так, чтобы они выдерживали три типа нагрузок, связанных со зданием:
- Переменные нагрузки. К нестационарным силам внутри здания относятся люди, мебель, техника и автомобили.
- Постоянные грузы. Постоянные нагрузки, такие как балки, стены и перекрытия, составляют структуру здания.
- Экологические нагрузки. Такие силы, как ветер, дождь или снег, воздействуют на здание сбоку.
В качестве альтернативы стропилам используются стропильные фермы, рассчитанные на больший вес. Фермы обычно строятся на заводе, а не на строительной площадке, что делает их менее дорогими — фактически они могут сократить затраты на каркас крыши на целых 50%.
Что такое сила сжатия?
Сила сжатия является ключевым понятием, которое необходимо понимать при работе над любым строительным проектом, независимо от его размера. Сжатие — это сила, которая сближает элементы, а напряжение их разъединяет. Конструкция ферм и других частей каркаса дома распределяет нагрузки на землю.
Элементы фермы
Ферма крыши состоит из трех компонентов: верхнего пояса, нижнего пояса и раскосов. Существует множество различных конструкций, которые можно использовать для фермы. В большинстве случаев есть два верхних пояса и один нижний пояс, которые соединяются в треугольную форму. Стойки, используемые в качестве распорок, чередуются по разным схемам, чтобы распределить нагрузку по верхнему и нижнему поясам.
При строительстве конструкции подрядчик обычно не несет ответственности за строительство ферм крыши. Вместо этого они будут предварительно изготовлены на заводе, а затем доставлены на место работы. Чтобы помочь вам в процессе установки, должны быть инструкции и схемы того, как каждый элемент вписывается в общий дизайн. Обычно две основные фермы устанавливаются с обоих концов крыши, затем сверху устанавливается коньковая балка для их соединения. Далее крепятся любые дополнительные фермы.
Поскольку фермы требуют нижнего пояса для создания сжатия и растяжения, под ним обычно должен быть плоский потолок. Нет места для создания мансарды или сводчатого потолка. Домовладельцы, которым нужен любой из этих элементов дизайна, должны вместо этого выбрать стропила, что может увеличить стоимость проекта.
6 типов ферм
Ферму можно сконфигурировать различными способами. Вот краткий обзор некоторых из самых популярных типов конструкций ферм.
- Ферма Уоррена . Обычно используемая для мостов ферма Уоррена спроектирована с использованием нескольких равносторонних треугольников, а не вертикальных элементов. Каждая диагональная часть чередуется между напряжением и сжатием. Однако можно добавить вертикальные элементы, чтобы удлинить пролет конструкции с помощью ферм Уоррена.
- Ферма Пратта. В ферменной системе Pratt используются как вертикальные, так и диагональные элементы. Вертикальные части сжимаются, а диагональные – растягиваются. Все диагональные части указывают на центральные вертикальные элементы.
Первоначально разработанная для мостов ферма Пратта была модифицирована и для использования на крышах.
- Ферма King Post . Эта форма ферм экономична, проста и эстетична при использовании на крышах. Есть два верхних пояса и один нижний пояс с центральной вертикальной стойкой (метко названной King Post) в центре посередине. Нижний пояс может быть изогнут для элегантного вида, когда ферма крыши остается открытой.
- Ферма Queen Post . Ферма Queen Post похожа на конструкцию King. Но вместо одной центральной стойки посередине ферма Queen Post имеет две более короткие стойки, поддерживающие верхний и нижний пояса. Одним из преимуществ является то, что этот тип фермы может иметь отверстия с более длинным пролетом по сравнению с фермой King.
- Фронтонная ферма . Это еще один тип фермы крыши, в которой три элемента фермы образуют треугольник. В центре есть несколько вертикальных элементов, обеспечивающих дополнительную поддержку.
Этот стиль часто используется на каждом конце крыши.
- Ферма Виренделя . Ферма Viernedeel уникальна тем, что в ней не используются диагональные элементы. Верхний и нижний пояса обычно параллельны, с несколькими вертикальными элементами, охватывающими всю ширину фермы. Хотя фермы Vierendeel не так распространены, как другие конструкции ферм, они могут быть выгодны, поскольку отсутствие в них диагональных элементов оставляет место для окон или дверей.
Понимание того, как работают фермы, имеет решающее значение для структурной целостности любого здания. Инженер проектирует фермы крыши проекта, которые производитель затем производит и поставляет. Оттуда работа подрядчика состоит в том, чтобы установить фермы как часть каркаса дома, чтобы убедиться, что он может выдерживать живые, неподвижные и экологические нагрузки.
