Стропильная двухскатная система: шаг стропил конструкции, особенности устройства, как сделать своими руками

Содержание

виды конструкций, расчет нагрузки и установка своими руками

Крыши с двумя скатами являются наиболее подходящим вариантом для собственноручной реализации. Они состоят из двух плоскостей прямоугольной формы, которые сходятся под определенным углом. Для подобных конструкций характерна прочность и практичность: покрытый данным способом дом будет хорошо защищен от любых превратностей погоды. От правильности монтажа стропильной системы двускатной крыши будет зависеть надежность всего сооружения.

Содержание статьи

Из чего состоит двухскатная крыша

Перечень конструктивных элементов включает несколько позиций. Все элементы следует изучить и хорошо представлять себе их устройство и назначение.

Мауэрлат и стропильные ноги

Мауэрлат изготовляется из хвойного бруса толщиной 100-150 мм. Им прокладывают все несущие стены, для крепления к которым используются анкеры или стержни с резьбой. Благодаря мауэрлату достигается равномерность передачи нагрузки от стропильных ног на несущие стены.

Материалом для изготовления стропильных ног выступает брус 150х100 или 150х50 мм. Стропильные ноги служат деталями для сборки треугольного кровельного контура, который непосредственно противостоит ветру, дождю, граду, снегу и другим природным явлениям. Для того чтобы добиться хорошей прочности всей системы, шаг размещения стропильных ног выбирается в пределах 60-120 см. Частота расположения напрямую зависит от общего веса кровельной конструкции: чем она тяжелее, тем стропилины монтируются чаще. Кроме того, на размеры шага также влияют особенности кровельного покрытия.

Лежень, затяжка, стойки

Лежень изготовляется из такого же квадратного бруса, что и мауэрлат (100х100 или 150х150 мм). Он монтируется в горизонтальном положении поверх внутренних несущих стен, что позволяет добиться равномерности передачи нагрузок от стоек кровли.

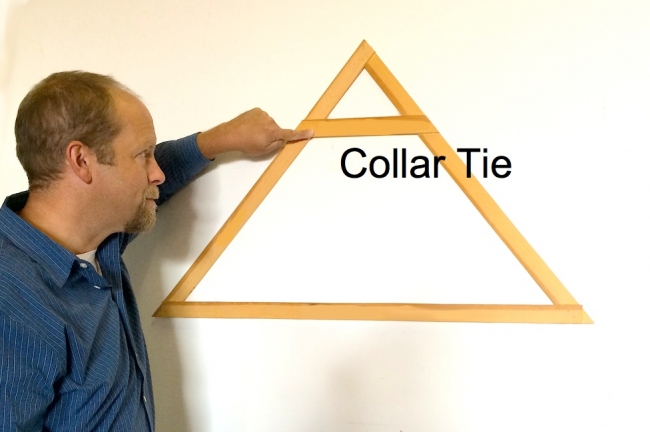

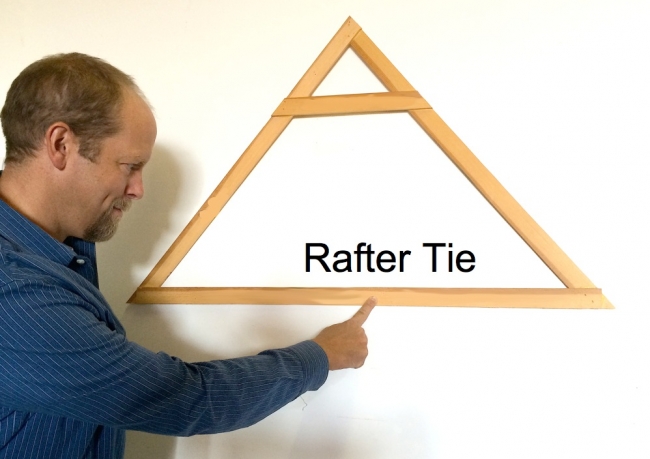

Затяжкой комплектуются висячие стропильные системы. Благодаря затяжкам треугольный контур стропилин получает должную конструктивную прочность.

Стойки изготовляются из квадратного бруса (100х100 или 150х150 мм). Посредством вертикальных стоек стропильной системы нагрузка от конька передается на внутренние несущие стены.

Подкосы, обрешетка

Подкосы служат промежуточным звеном от стропилин к несущим элементам. Скрепленная между собой затяжка и подкос образуют ферму, которую отличает повышенная прочность. Фермы способны выдерживать нагрузки даже от больших пролетов.

Обрешетка служит каркасом для укладки кровельного покрытия, транслируя вес кровли на стропильную систему. Материалом для изготовления обрешетки обычно выступают бруски или доски, уложенные под углом 90 градусов к стропильным ногам. В некоторых случаях (когда используется мягкая кровля) применяются каркасы сплошного типа, сооружаемые из влагостойкой фанеры.

Конек, свесы, кобылки

Конек – это верхняя горизонтальная часть кровли, в которой сходятся оба ската. Его образуют соединенные стропилины.

Специальные выступы кровельных скатов по бокам (примерный размер выступа – 40 см), которые защищают стены от дождя и стекающей по крыше воды, называются свесами. Их учитывают практически в любой конструкции стропильной системы.

Кобылки используются лишь в случае недостатка длины стропилин, из-за чего отсутствуют свесы. Чтобы это исправить, применяется наращивание ног досками меньшей толщины: этот дополнительный элемент и называется кобылкой.

Какие бывают двухскатные крыши

Исходя из конструктивных особенностей, двухскатные крыши делятся на обычные симметричные, асимметричные и ломанные.

Симметричные

Наиболее удобным для самостоятельной реализации считается проверенная временем классическая крыша, состоящая из двух идентичных скатов. Ее несложно рассчитать и соорудить своими руками, так как в основе ее эргономичного дизайна лежит равнобедренный треугольник. Фронтон получается треугольный. Благодаря острому углу пересечения скатов обеспечивается качественное и надежное отведение атмосферных осадков, вне зависимости от используемого кровельного материала.

В зависимости от того, под каким углом пересекаются скаты, симметричные конструкции бывают:

  • классическими (угол 45 градусов). Чаще всего таким образом оформляются дома не шире 8 м;
  • пологими (угол меньше 45 градусов). Подходят для небольших построек в регионах с сильными ветрами;
  • остроконечными. Используются на больших домах, обеспечивая быстрый сход снега и дождя.

В целом расчет угла наклона симметрических двухскатных крыш (их еще называют щипцовыми) проводится в зависимости от климатических особенностей местности (крутые скаты подходят для регионов с обильными снегопадами, пологие – для ветровых регионов).

Ассиметричные

В случае ассиметричной крыши длина скатов разнится. Такой конструктивный ход имеет двоякую цель. С одной стороны, это придает крыше особенную оригинальность и красоту, с другой – появляется возможность дополнительно пристроить беседку, гараж или оранжерею без необходимости сооружения отдельного навеса. Так удается сэкономить немалые финансы.

Ломанные

Такая форма крыши предполагает наличие у скатов двух участков. Угол наклона верхнего из них составляет 30 градусов, а нижнего – 60. В результате удается сделать подкровельное пространство достаточно обширным, чтобы обустроить там жилую комнаты (мансарду). Высота потолков получается достаточно высокой, с возможностью установки вертикальных окон.

Типы стропильных систем

Стропильные системы двухскатных крыш бывают висячими, наслонными и комбинированными.

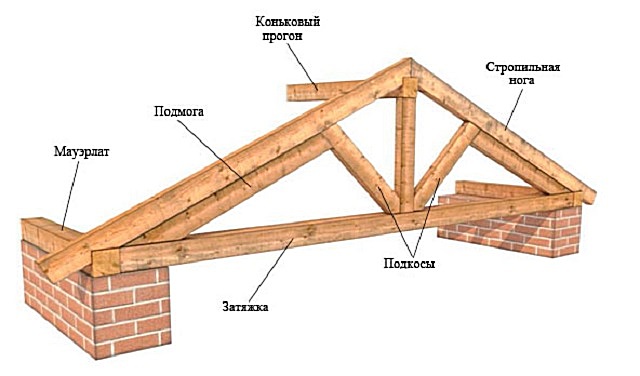

Висячие

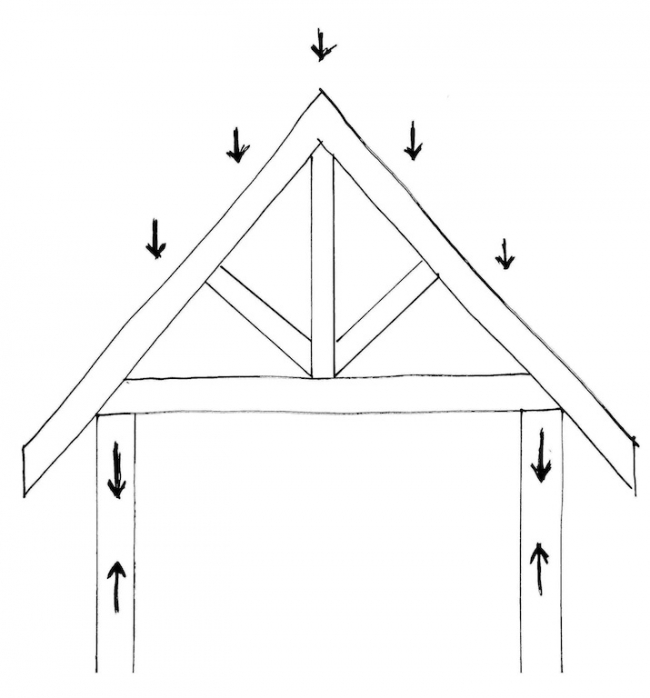

Используются в зданиях, где нет внутренних капитальных перегородок и дополнительных опорных столбов внутри здания, дистанция между стенами которого не превышает 10 м. Такая специфика конструкции предполагает наличие значительной нагрузки на несущие стены, включая распирающий эффект. Для снижения напряжения практикуется применение дополнительных скрепляющих элементов для стягивания стропилин (речь идет о ригелях и затяжках).

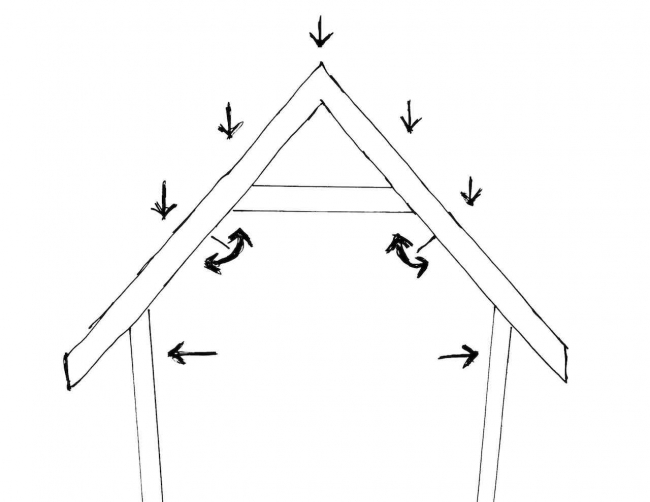

Затяжка уменьшает растяжение: в итоге стена переживает исключительно горизонтальные нагрузки. Образовавшаяся в итоге жесткая треугольная конструкция (ферма) практически не подвержена деформациям. В том случае, когда планируется сооружение мансарды, затяжки заменяются балками перекрытия. Достоинством такого решения является то, что можно отказаться от использования мауэрлата. Что касается упоров под стропилины поверх стен, то установить их совсем несложно.

Наслонные

В домах с внутренними несущими стенами (обычно речь идет о постройках шириной более 10 м) удобнее использовать стропильные системы наслонного типа. Они намного более просты в обустройстве, чем висячие: это объясняется созданием за счет внутренних стен надежной опоры. Основанием для установки нижнего края стропилины является верхушка мауэрлата или потолочного венца сруба. Верх ноги упирается в параллельную стропилину или в специальный прогон (балка, проходящая под коньком в горизонтальном направлении). Первый вариант называется распорным, второй – безраспорным. Существует три подвида безраспорных наслонных систем.

Первый случай подразумевает крепление верхней части стропильной на коньковый упор, который называется скользящим. Нижняя сторона в этом случае погружается в мауэрлат. Для усиления фиксации нижней области стропилины применяются проволока или скобы.

Второй вариант реализации предусматривает подрезание верхушки стропилин под определенным углом. Для дальнейшего скрепления используются специальные металлические пластины. Фиксация нижней части стропил к мауэрлату осуществляется посредством подвижных креплений.

Третий способ – жестко скрепить верхние части с помощью брусков или обрезанных досок. Они должны быть с обеих сторон скреплены под углом стропил, что даст возможность защемить между ними коньковый прогон. Низ стропил, как и в вышеописанном варианте, оформляется скользящими фиксаторами.

Что касается частого применения для крепления наслонных стропил к мауэрлату скользящих крепежей, то это объясняется их способностью снимать с несущих стен лишнее напряжение. Такая фиксация позволяет стропильным ногам в случае усадки дома перемещаться, сохраняя стропильную конструкцию от деформации.

Комбинированные

Стропильная система двухскатной крыши смешанного типа включает в себя элементы как наслонных, так и висячих конструкций. В результате достигается дополнительное упрочнение крыши при снижении расходуемого материала.

Как проводится расчет стропильной системы

Чтобы правильно определить параметры элементов, входящих в состав стропильной конструкции двухскатной крыши, необходимо понять, каким нагрузкам придется противостоять. Обычно выделяют три вида факторов, требующих обязательного учета – это постоянное, переменное и особое воздействие на стропильную систему.

Определение постоянных нагрузок

Речь идет о нагрузках, оказывающих постоянное воздействие на кровельный каркас – это вес кровли, гидроизоляционного материала, обрешетки, утеплителя, пароизоляции и прочих элементов системы. Для всех этих факторов характерно постоянство и непрерывность воздействия благодаря их фиксированному весу. Точное определение длины стропилин подразумевает проведение расчета массы кровельного пирога. Для получения конечного результата необходимо по очереди вычислить, сколько весит 1 м2 каждого слоя.

Для примера можно взять определение массы кровли, где в качестве финишного покрытия используется ондулин. Каждое из значений можно взять приблизительно, так как требований по ювелирной точности в данном случае нет. В состав кровельного пирога входит ондулин, гидроизоляция (чаще всего речь идет о полимерно-битумных составах), утеплитель (в этом случае – базальтовая вата) и обрешетка, сделанная из досок толщиной 25 мм.

Вес отдельно 1 м2 каждого слоя:

  • кровельный материал – 3,5 кг;
  • гидроизоляция – 5 кг;
  • утеплитель – 10 кг;
  • обрешетка – 14 кг.

Суммировав все эти показатели, получают общее значение: 3.5 + 5 + 10 + 14 = 32,5. Для того чтобы гарантировать прочность конструкции, к полученной сумме рекомендуется добавить 10%. Согласно рекомендациям профессиональных мастеров, при выборе материалов для кровельного пирога желательно не превышать уровень общей нагрузки в 50 кг/м2.

Расчет переменных нагрузок

Под переменными понимается сезонный тип нагрузок на крышу. Яркий пример – выпадение снега зимой, когда скапливающиеся на кровельной поверхности массы создают на нее дополнительную нагрузку. Для ее расчета существуют специальные карты с указанием средней массы выпадения снега для каждого региона страны. Весной, после повышения температуры, наблюдается снижение давления. К числу переменных относят и ветровую нагрузку, так как для этого погодного явления также характерна нестабильность воздействия. Для ее определения используется специальная формула с поправочными коэффициентами каждого из регионов.

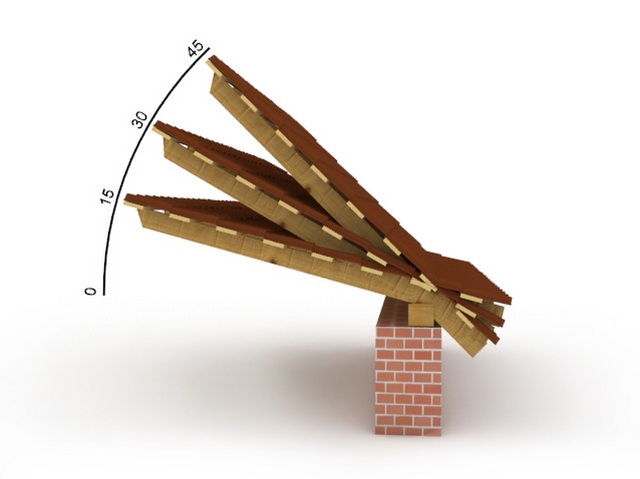

Угол наклона

Расчет подходящего угла наклона двухскатной крыши во многом зависит от того, какой кровельный материал используется: у каждого из них имеются свои эксплуатационные характеристики. При использовании мягкого покрытия наклон скатов должен находиться в пределах 5-20 градусов. Более жесткое покрытие из шифера, металлочерепицы или профнастила желательно укладывать под углом 20-45 градусов.

Еще один важный фактор при определении степени крутизны скатов – климатические особенности региона. К примеру, если в местности, где постоянно дует сильный ветер соорудить кровлю большой высоты, в случае урагана ее может попросту сорвать. А вот если речь идет об обильных дождях и снегопадах, то чем круче скаты, тем быстрее с них будет сходить влага. Наиболее удобным во всех отношениях считается классический угол 45 градусов.

Шаг и длина стропилин

Стропильные ноги на двускатных крышах обычно размещаются на расстоянии 60-100 см друг от друга. На это влияют характеристики кровельного материала и общая масса конструкции крыши. Далее для определения количества стропилин производят деление размера ската на промежуток между стропильными парами, добавляя к полученному результату единицу. Для расчета длины стропил для крыши существуют специальные онлайн-калькуляторы. Также это можно сделать вручную, применив теорему Пифагора: искомый элемент в таком случае выступает гипотенузой прямоугольного треугольника. Ее длина определяется соотношением между катетом и косинусом противоположного угла.

Сечение стропил

Для возможности адекватного расчета этого параметра и определялась совокупная нагрузка на стропильную конструкцию. По мере ее возрастания сечение стропилин приходится брать больше. Толщина бруса в какой-то мере зависит от шага и длины стропильной ноги. Специально для этого разработаны таблицы, дающие возможность провести быстрый расчет сечения, ориентируясь на длину и шаг монтажа. В учет необходимо взять материал изготовления (разные породы дерева имеют разную прочность) и тип используемых элементов (уровень сопротивления нагрузкам у бревна, бруса и клееного бруса различается).

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

  • монолитные дома. Лучший вариант – фиксация анкерными болтами;
  • деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
  • газобетон, пенобетон. Обычно используются шпильки или арматура;
  • если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Обустройство обрешетки

Назначением обрешетки является облегчение перемещения по крыше и обеспечение надежного основания для финишного покрытия. Именно характеристики кровельного материала оказывают решающее влияние на параметры каркаса. Сплошную обрешетку применяют в случае обустройства мягкой кровли. Шаг каркаса под металлочерепицу составляет примерно 35 см, а под профнастил или шифер – 44 см.

Для монтажа стропильной системы двухскатной крыши лучше всего выбирать погожий осенний или весенний день, предварительно заручившись поддержкой 2-3 помощников.

Окончательный успех работы во многом зависит от правильно составленного чертежа.

Стропильная система двухскатной крыши: устройство и монтаж

Двухскатная крыша — самый востребованный тип кровли, который характеризует быстрый и легкий монтаж, высокие эксплуатационные свойства и привлекательный внешний вид. Универсальная конструкция кровли подойдет для дачного дома и загородного коттеджа, для бани и беседки в регионах страны с любым климатом!

двухскатная крыша

Специфика двухскатной крыши

Устройство двухскатной крыши оптимально подходит для жилого дома. Конструкция такой кровли представляет две прямоугольные плоскости, которые внизу соединяются со стенами постройки, а вверху — друг с другом. Под кровлей можно легко обустроить мансардное помещение для летнего отдыха, а при дополнительном утеплении чердак можно превратить и в жилую комнату. Какие еще виды кровли существуют, смотрите здесь.

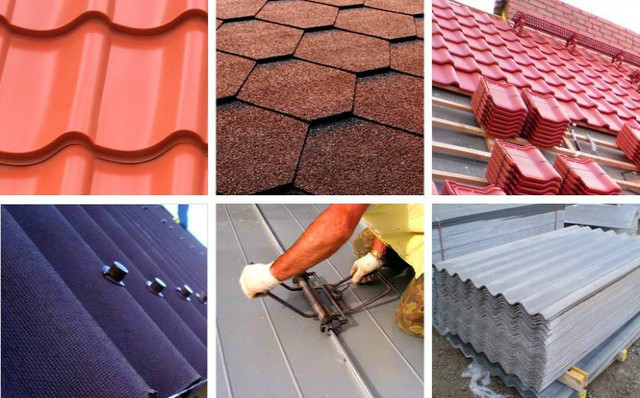

виды кровельных материалов

А пока давайте рассмотрим плюсы и минусы, которые имеет конструкция с двумя скатами.

Преимущества:

  • Простая конструкция кровли, которая обеспечивает легкий и быстрый монтаж. Установку кровли можно выполнить
  • самостоятельно;
  • Несложный расчет проекта и расходных материалов;
  • Устройство кровли не потребует большого количество материалов, что сократит расходы на строительство;
  • Простое обслуживание и ремонт;
  • Эстетичный внешний вид;
  • Под кровлей легко оборудовать мансарду и жилое помещение;
  • Подходит для любого вида загородного дома;
  • С поверхности кровли сходит снег и стекает дождевая вода. Конструкция не требует обустройства внутреннего водостока. А в чистке кровли вручную нет необходимости;
  • Возможность различного размещения скатов и размеров угла наклона дает простор фантазии и позволит получать любые виды дизайна.

Недостатки:

  • Нужна усиленная конструкция стропильной системы и дополнительные несущие элементы для монтажа;
  • Сложное устройство мансардных окон.

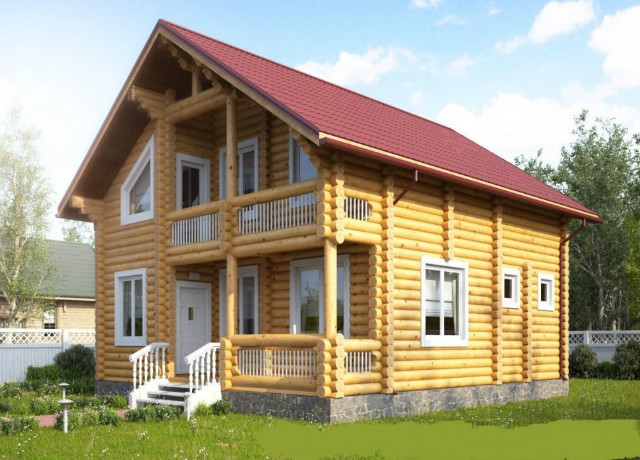

проект марисруба

Мастера компании “МариСруб” используют в строительстве в основном двускатную кровлю. С проектами дачных домов, загородных коттеджей и бань вы можете познакомиться по ссылке http://marisrub.ru/proekts/all-proekts. В каталоге вы найдете широкий выбор одноэтажных и двухэтажный строений, домов и бань с мансардой, помещений различной планировки, в том числе и со встроенным гаражом, котельной и другими помещениями.

Типы двухскатной кровли

Конструкция двускатной крыши различается по форме и расположению стропил. По форме выделяют следующие виды:

  • Симметричная — стандартный тип кровли с двумя скатами в виде равнобедренного треугольника;
  • Ломанная или мансардная конструкция предполагает устройство жилого помещения на чердаке и монтаж мансардных окон;
  • Несимметричная крыша подразумевает, что конек размещен не по центру, а сдвинут в одну из сторон. Такая конструкция смотрится более оригинально;
  • Разноуровневая система более сложная в установке, и предполагает, что скаты такой крыши не соединяются в одном коньке и располагаются на разных уровнях;

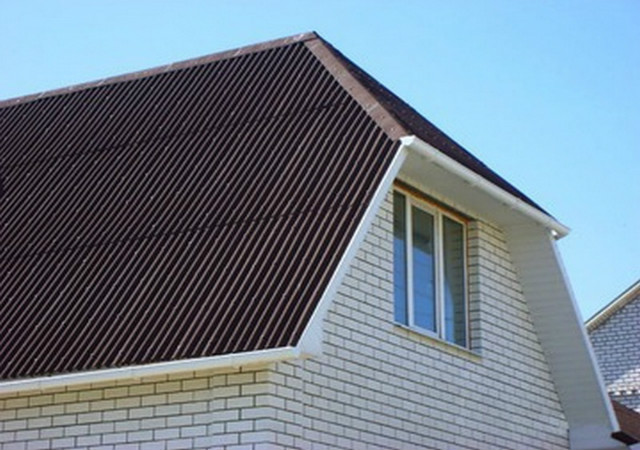

  • Полувальмовая – двухскатная крыша со скошенными концами конька.

полувальмовая двухскатная крыша

Кроме того, кровля бывает различной по сооружению стропильной системы. Так, выделяют наслонные и висячие стропила. Висячая конструкция имеет только две точки опоры в виде стен. Поэтому вес кровли, нагрузка снега и осадков приходится именно на эти стены. Чтобы снизить давление, стропила соединяют металлической или деревянной стяжкой. Чем выше такая стяжка, тем она крепче и прочнее. Расстояние между опорами при этом составляет до 6,5 метров.

Наслонная система состоит из брусьев с промежуточной подпоркой на внутреннюю стену дома. При данной конструкции требуется обязательный монтаж мауэрлата. Мауэрлат – это брус с сечением 10х10 или 20х20 сантиметров, который подкладывают под стропильную ногу или устанавливают по периметру наружной стены дома. Мауэрлат равномерно распределяет нагрузку кровли на стены.

Угол наклона

Монтаж кровли начинают только после того, как составлен проект, выполнены расчеты и определен угол наклона. Угол определяют в зависимости от погодных условий региона, вида стройматериалов и пожеланий к дизайну. В местности с большим количеством осадков лучше делать большой угол наклона выше 45 градусов. Чем больше угол наклона, тем эффективнее будет сход снега и сток дождевых вод.

угол наклона крыши

Для территории с сильными ветрами, угол, наоборот, делают меньше, вплоть до 5-15 градусов. Но учтите, что дома с уклоном кровли до 5-10 градусов выглядят не очень эстетично, особенно если в качестве покрытия используют простой и недорогой шифер. Шифер и черепица требуют угол минимум 25 градусов. А вот профнастил можно использовать для любой конструкции.

Учтите, что по техническим нормам угол двускатной крыши не должен быть менее 5 градусов!

По мнению экспертов, оптимальный угол составляет 35-40 градусов.

Расчет кровли и материалов

Расчет сложной двухскатной кровли проводить самостоятельно довольно сложно. Поэтому при установке нестандартной крыши лучше обратитесь к специалистам. А вот расчет классической конструкции с двумя скатами выполнить гораздо легче.

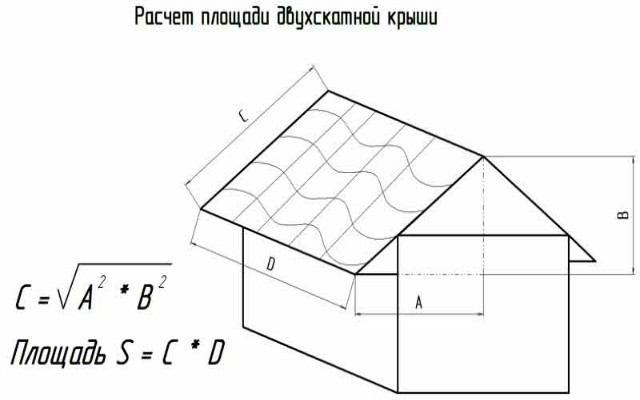

расчет площади двухскатной крыши

Площадь и уклоны кровли рассчитывают следующим образом:

  • Определяют длину каждого ската. Для это вычисляют расстояние между крайней точкой карниза и нижним краем конька;
  • На размеры высоты до конька влияет расстояние между стропильными ногами. Для вычисления высоты, половину расстояния между стропильными ногами умножают на тангенс угла наклона;
  • Сечение бруса определяет длина стропил и расстояние между стропильными ногами;
  • Длина бруса вычисляется делением высоты конька на синус угла уклона;
  • При расчете учитывают каждый элемент кровли, среди которых парапеты, свесы и другие детали. Обращайте внимание только на те конструкции, которые увеличивают объем крыши. При расчета не учитывают мансардные окна, дымоходы и вентиляционные шахты;
  • Выбирают и рассчитывают количество кровельного покрытия. Учтите, что после покрытия черепицей или рулонным материалом длина каждого ската уменьшается примерно на 0,7 метров.

Для расчетов вам потребуются следующие формулы:

Нк = Lпр х tgA,

где Нк — высота конька, Lпр — половина длины пролета дома (расстояния между стропильными ногами), tgA — тангенс угла уклона

Lc = Hк / sin A,

где Lc = длина стропил, Нк — высота конька, sin A — синус угла наклона.

Необходимые данные для расчетов вы найдете в таблице:

Угол уклонаСинус угла (для расчета длины стропил)Тангенс угла (для расчета высоты конька)
15о0,260,26
20о0,340,36
25о0,420,47
30о0,50,59
35о0,570,76
40о0,640,86
45о0,711
50о0,771,22
55о0,821,45

После создания проекта, расчета кровли и выбора стройматериалов приступают к монтажу конструкции. Далее рассмотрим, как устанавливается стропильная система двухскатной крыши из профнастила и другого материала.

Схема стропильной системы

Стропильная система двухскатной крыши представляет деревянный каркас, в основе которого расположены стропильные ноги. Между стропилами делают обрешетку, затем прокладывают гидро- и теплоизоляцию, а затем крепят кровельное покрытие (профнастил, ондулин, черепицу, шифер и пр.). Стропильные ноги устанавливают на мауэрлат.

Мауэрлат — деревянный брус, который укладывают по периметру внутренних стен. Длина бруса может соответствовать длине стены либо подгоняться под размер стропильной ноги. Важно укладывать мауэрлат на гидроизоляционный слой! В качестве гидроизоляции подойдет стандартная полиэтиленовая пленка или рубероид.

мауэрлат

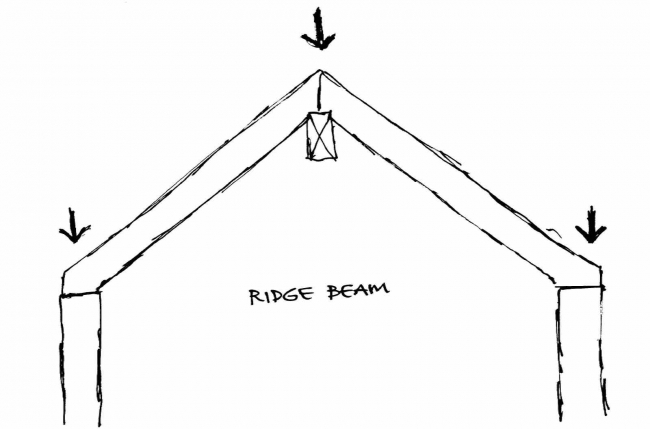

Сверху стропила упираются в коньковый прогон или конек кровли, который тоже изготавливают из бруса. Длина конька равна длине крыши. Схема стропильной системы предполагает, что скаты пересекаются и образуют горизонтальные и наклонные ребра. Горизонтальные свесы называются карнизами.

Кроме того, схема предусматривает наличие подкосов, угол которых при установке составляет 45 градусов. Они уменьшают нагрузку ветра и давление снега. Подкосы незаменимы в регионах с большим количеством снега и сильным ветром. Изготовление кровли из тяжелых материалов (например, из натуральной черепицы) предусматривает, что боковые прогоны делают в виде дуги или коромысла.

Для ветреных регионов схема устройства кровли также включает монтаж диагональных связей из досок, толщина которых варьируется в пределах 25-500 мм. Нижний край крепят к основанию стропильной ноги с одной стороны, а верхний — к середине ноги с противоположной стороны.

Установка маэурлата и стропил

Монтаж любой стропильной системы начинают с укладки маэурлата. Сначала в месте укладки прокладывают рубероид или полиэтиленовую пленку в два-три слоя для обеспечения гидроизоляции. На верхний обрез стены устанавливают бруски. Сечение брусьев варьируется в пределах 10Х10 — 20Х20 сантиметров. При этом расстояние между брусками и наружными стенами должно составлять 50-60 сантиметров. Крепление делают при помощи болтов, гаек, шайб и металлических накладок.

Сечение брусьев для мауэрлата и стропильных ног определяют в зависимости от назначения чердачного помещения. Так, если площадка будет нежилой, можно использовать размеры 10Х10 или 13Х13. Для обустройства жилой площади берут сечение не менее 15Х15 сантиметров. Важно, чтобы брусья были из хорошо высушенной древесины с влажностью до 2,5%! Только такие материалы не деформируются со временем.

наклонные и висячие стропила

Самый лучший вариант стропильной системы для двухскатной крыши — сочетание стропил наклонного и висячего вида. Такая конструкция усилит надежность и прочность кровли, снизит расходы на строительные материалы. К балкам кровли крепят стропила, причем число стропил и балок должно совпадать! После установки одной ноги, приступайте к возведению противоположной. Такой метод сэкономит время и снизит боковые нагрузки на конек. Крепление стропильных ног делают при помощи саморезов и гвоздей.

При монтаже устанавливают промежуточные стойки. Кстати, они станут каркасом для стен мансарды. После установки стропил осуществляют крепление конька при помощи болтов, металлических скоб или уголков.

Монтаж обрешетки и утепление кровли

Обрешетка — завершающий этап в возведении стропильной системы, ведь на обрешетку уже укладывают кровельное покрытие. Для установки используют сухие бруски или доски без трещин и сучков. Монтаж выполняют двумя способами:

  • Сплошную обрешетку делают из досок, которые укладывают вплотную друг к другу параллельно. При этом настил должен быть ровным, без щелей и впадин. Такая конструкция подходит для рулонных кровельных материалов (рубероид и пр.), шифера, стальных листов и профнастила.
  • Обрешетку вразрядку делают из брусков, которые укладывают на определенном промежутке друг от друга. Рекомендуемое расстояние между брусками — 50 сантиметров. Такая обрешетка оптимально подходит для укладки черепицы.

После укладки обрешетки проводят утепление и гидроизоляцию кровли. Особенно важен этот этап, если вы планируете организацию мансарды. На обрешетку укладывают гидроизоляционный материал. Можно использовать полиэтиленовую пленку. Пленку укладывают внахлест и закрепляют при помощи строительного степлера.

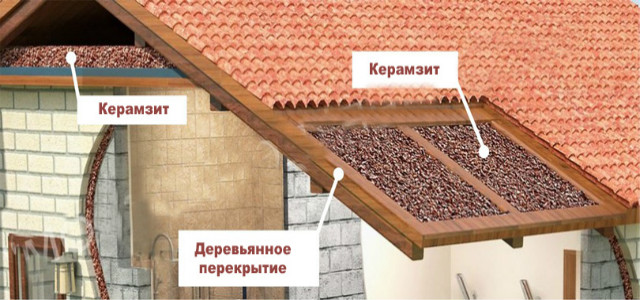

утепление керамзитом

Если на чердаке не планируется жилое помещение, в качестве утеплителя часто используют керамзит. Он не подвергается воздействию грызунов и влаги. При этом важно укладывать материал плотным слоем, чтобы не оставалось зазоров и щелей. Учтите, что такой слой увеличит нагрузку на стены и фундамент дома. Из чердачного помещения можно легко сделать подсобную комнату при помощи обустройства пола досками.

Утепление мансарды проводят с использованием минваты в рулонах или плитках. Такой материал легко и быстро укладывается, характеризуется малым весом и высокой плотностью. Он создает хорошую пароизоляцию, не подвергается воздействию грызунов и эффективно заполняет пустоты.

Не забывайте обработать стропила, балки, доски и другие деревянные элементы защитными средствами! Такие составы обезопасят древесину от негативного влияния влаги и насекомых. Без обработки дерево быстро отсыревает, гниет и разрушается. Придется часто делать ремонт и заменять пострадавшие элементы.

Финишное покрытие и установка водостока

Кровельное покрытие укладывают по технологии, которую предлагают изготовители того или иного вида материала. Листы накладывают друг на друга слоями так, чтобы верхние ряды заходили внахлест на нижние на 15 сантиметров. Важно тщательно закрепить материал по краям, чтобы исключить риск поднятия кровли сильным ветром. Крепление делают при помощи гвоздей.

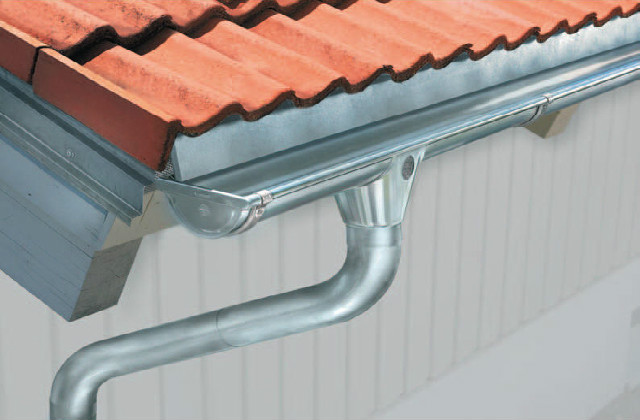

При настиле покрытия обязательно устанавливают водосток. Для организации системы используют наружные водосточные трубы и желоба с уклоном. Желоба устанавливают так, чтобы наружные края располагались ниже плоскости ската. При выборе желобов обращайте внимание на форму изделия. Классические полукруглые модели — доступный и самый дешевый вариант. Квадратные желоба подойдут для местности с частыми и сильными дождями, рельефные — для тех, кто не хочет часто прочищать изделия от листьев и другого мусора.

водосток

Учтите, что форма наружной трубы должна соответствовать форме желоба. Нельзя крепить круглую трубу к квадратному желобу! Диаметр труб зависит от размеров дома. Если площадь кровли до 50 квадратных метров подойдут трубы с диаметром 80-90 мм, для площади более 50 — с диаметром 100 квадратных метров. Трубы крепят при помощи держателей и хомутов. При это расстояние между изделиями и стенами дома должно составлять минимум три сантиметра.

Монтаж стропильной системы, утепление и покрытие кровли, установка водостока — сложные и трудоемкие процессы. Неверный расчет, некачественные материалы и неправильная технология укладки приведут к тому, что крыша будет протекать и разрушаться. Чтобы избежать таких серьезных проблем, обратитесь к профессионалам! Специалисты компании “МариСруб” проведут расчеты и подберут подходящие стройматериалы, быстро и качественно установят кровлю с водостоком, выполнят работы по гидроизоляции, утеплению и защитной обработке древесины.

устройство, монтаж своими руками, схема, чертеж

Двухскатная крыша пользуется большой популярностью благодаря простому монтажу, высокой прочности и универсальности. Она подходит для устройства любого вида кровли и вписывается в практически любой проект дома. В статье мы расскажем о том, как собрать стропильную систему двухскатной крыши. Эта информация будет полезна и тем, кто собирается работать своими руками, и тем, кто хочет проконтролировать работу бригады кровельщиков.

Основные элементы двухскатной стропильной системы

  • Мауэрлат. Распределяет нагрузку от крыши на стены здания. Изготавливается из прочной и устойчивой к гниению древесины: сосны, лиственницы, дуба. Стандартное сечение — 100*100 или 150*150 мм.
  • Стропильные ноги. Устанавливают на мауэрлат или потолочный венец. Висячие стропильные ноги монтируют на дополнительные балки.
  • Затяжки. Используются для соединения стропильных ног и усиления их жесткости.
  • Коньковые прогоны — опоры для будущего конька. Их устанавливают в местах соединения верхней части стропил.
  • Боковые прогоны (опционально). Придают дополнительную жесткость фермам, усиливают большие пролеты.
  • Стропильные стойки — вертикальные брусья. Место установки зависит от ширины пролета (по центру или же по центру и по бокам).
  • Продольные и диагональные подкосы — опоры для стоек. Необходимы для правильного распределения ветровой и снеговой нагрузки.
  • Лежни — опоры для стоек и фиксации подкосов.
  • Обрешетка — основа для монтажа кровельного покрытия. Ее устанавливают перпендикулярно стропилам.

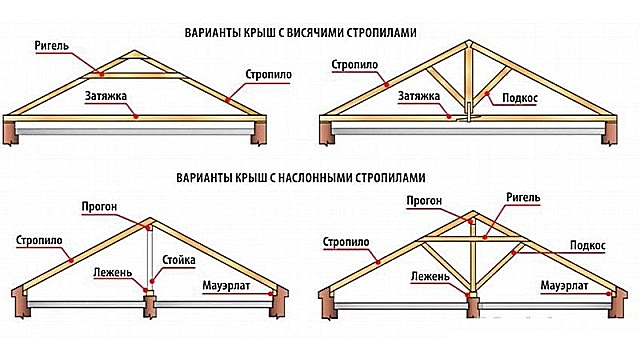

На фото представлены основные виды стропильных систем двухскатной крыши. Некоторые из них можно собрать своими руками, для устройства других потребуются профессиональные расчеты и монтаж.

Этапы монтажа

При монтаже стропильной конструкции можно руководствоваться следующей схемой:

Установка мауэрлата

Мауэрлатный брус укладывают по стене, к которой будут крепить стропила. В домах из пористых материалов (пенобетона, кирпича) мауэрлат необходимо устанавливать по всей длине. В других случаях достаточно уложить брус между стропильными ногами. В качестве креплений используют анкерные болты, деревянные нагели, металлические скобы, шпильки или арматуру, шарнирные крепления или проволоку.



Установка стропильных ног

Обычно стропильные пары собирают на земле, а затем поднимают на крышу. При большом весе стропил монтаж проводят наверху. Перед началом работы лучше нарисовать схему и сделать разметку на деревянных заготовках — так стропильные пары будут абсолютно одинаковыми.

Монтаж конькового узла


В зависимости от сложности схемы, здесь могут быть использованы разные технологии крепления: со стропильным брусом или без него, метод накладки или врубки, фиксация специальными крепежными элементами. Выбор зависит от предполагаемой нагрузки и типа кровельного покрытия.

Фиксация обрешетки


Расчет шага обрешетки производят с учетом особенностей кровельного покрытия. К примеру, под металлочерепицу требуется 350 мм, под шифер или профнастил — 440 мм. Для мягкой кровли необходимо сплошное покрытие. Ондулин менее требователен к этим показателям — при уклоне более 15 градусов обрешетка монтируется с шагом 610 мм.

Более подробная информация представлена в видео:

Резюме

Схема монтажа стропильной системы кажется простой только на первый взгляд. На практике часто возникают сложности, особенно если речь идет о двухскатных крышах с мансардой. Даже если вы планируете собрать конструкцию своими руками, проведение расчетов и составление схем лучше доверить профессионалам.

Проектировщики учтут погодные нюансы региона и архитектурные особенности здания, равномерно распределят нагрузку, подберут необходимое сечение брусьев. А монтажные работы можно будет провести самостоятельно — руководствуясь пошаговыми инструкциями, фото и видео процесса.

Стропильная система крыши чертежи. Стропильная система двухскатной крыши своими руками

Стропила выполняют ряд значимых кровельных функций. Они задают конфигурацию будущей крыши, воспринимают атмосферные нагрузки, удерживают материал. В числе стропильных обязанностей формирование ровных плоскостей для укладки покрытия и обеспечение пространства под компоненты кровельного пирога. Для того чтобы столь ценная часть крыши безупречно справлялась с перечисленными задачами, нужны сведения о правилах и принципах ее устройства. Информация полезна и тем, кем сооружается стропильная система двухскатной крыши своими руками, и тем, кто решит прибегнуть к услугам наемной бригады строителей.

В устройстве стропильного каркаса для скатных крыш используют деревянные и металлические балки. Исходным материалом для первого варианта служит доска, бревно, брус. Второй сооружают из металлопроката: швеллера, профильной трубы, двутавра, уголка. Есть комбинированные конструкции со стальными наиболее нагружаемыми деталями и элементами из древесины на менее ответственных участках.

Кроме «железной» прочности у металла имеется масса недостатков. К ним относятся теплотехнические качества, неудовлетворяющие владельцев жилых строений. Разочаровывает необходимость в применении сварных соединений. Чаще всего стальными стропилами оборудуют индустриальные строения, реже частные бытовки, собранные из металлических модулей.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям. К тому же для выполнения узловых соединений не потребуется сварочный аппарат и навыки сварщика.

В деле самостоятельного сооружения стропильных конструкций для частных домов в приоритете древесина. С ней работать несложно, она легче, «теплей», привлекательней по экологическим критериям.

Стропила — основополагающий элемент

Основной «игрок» каркаса для сооружения крыши – стропило, в среде кровельщиков называемое стропильной ногой. Лежни, раскосы, бабки, прогоны, затяжки, даже мауэрлат могут использоваться или не использоваться в зависимости от архитектурной сложности и габаритов крыши.

Стропила, применяемые в строительстве каркаса двухскатных крыш, по техническим признакам и способу укладки подразделяются на:

  • Наслонные стропильные ноги, обе пятки которых имеют под собой надежные конструктивные опоры. Нижний край наслонного стропила упирается в мауэрлат или в потолочный венец сруба. Опорой для верхнего края может служить зеркальный аналог смежной стропилины или прогон, представляющий собой горизонтально проложенную под коньком балку. В первом случае стропильная система называется распорной, во втором безраспорной.
  • Висячие стропила, верх которых упирается друг в дружку, а низ базируется на дополнительной балке – затяжке. Последняя соединяет две нижние пятки смежных стропильных ног, в результате получается треугольный модуль, именуемый стропильной фермой. Затяжка гасит процессы растяжения, благодаря чему на стены действует только вертикально направленная нагрузка. Конструкция с висячими стропилами хоть и является распорной, но сам распор на стены не передает.

В соответствии с технологической спецификой стропильных ног сооружаемые из них конструкции делятся на наслонные и висячие. Для устойчивости конструкции оснащают подкосами и дополнительными стойками. Для устройства опор верха наслонных стропилин монтируют лежни и прогоны. В реальности стропильная конструкция намного сложнее, чем описанные элементарные шаблоны.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны. Однако интересует нас сейчас конкретно устройство стропильной системы двухскатной кровли, а в нем задействованы могут быть как висячие или наслонные стропила, так и комбинация обоих типов.

Отметим, что формирование каркаса двухскатной крыши может вообще производится без стропильной конструкции. В таких ситуациях предполагаемые плоскости скатов образуются слегами – балками, уложенными прямо на несущие фронтоны.

Тонкости крепления стропильных ног

Крепление стропильной системы к кирпичным, пенобетонным, газобетонным стенам производится через мауэрлат, который в свою очередь фиксируется анкерами. Между мауэрлатом, представляющим собой деревянную раму, и стенами из указанных материалов в обязательном порядке прокладывается гидроизоляционная прослойка из рубероида, гидроизола и т.д.

Верх кирпичных стен иногда специально выкладывают так, чтобы по внешнему периметру получилось нечто вроде невысокого парапета. Так надо, чтобы размещенный внутри парапета мауэрлат и стены не распирали стропильные ноги.

Стропила каркаса крыш деревянных домов опираются на верхний венец либо на потолочные балки. Соединение во всех случаях выполняется врубками и дублируется гвоздями, болтами, металлическими или деревянными пластинами.

Как обойтись без зубодробительных расчетов?

Крайне желательно, чтобы сечение и линейные размеры деревянных балок определялись проектом. Проектировщик даст четкие расчетные обоснования геометрическим параметрам доски или бруса с учетом всего спектра нагрузок и погодных условий. Если в распоряжении домашнего мастера проектной разработки нет, путь его лежит на стройплощадку дома с подобной кровельной конструкцией.

На этажность возводимого здания внимание можно не обращать. Проще и правильнее выяснить требующиеся размеры у прораба, чем узнавать их у владельцев шаткого самостроя. Ведь в руках прораба документация с четким расчетом нагрузок на 1м² крыши в конкретном регионе.

Шаг установки стропилин определяет тип и вес кровельного покрытия. Чем оно тяжелее, тем меньше должно быть расстояние между стропильными ногами. Для укладки глиняной черепицы, например, оптимальным расстоянием между стропилами будет 0,6-0,7м, а для и профлиста допустимо 1,5-2,0 м. Однако даже при превышении шага, требующегося для правильно монтажа кровли, имеется выход. Это устройство усиливающей контробрешетки. Правда она увеличит и вес крыши, и бюджет строительства. Поэтому с шагом стропил разобраться лучше до сооружения стропильной системы.

Народные умельцы вычисляют шаг стропилин согласно конструктивным особенностям постройки, банально разделив длину ската на равные расстояния. Для утепленных крыш шаг между стропилинами подбирают, исходя из ширины плит теплоизоляции.

У нас на сайте вы можете найти , который возможно вам также очень поможет при строительстве.

Стропильные конструкции наслонного типа

Стропильные конструкции наслонного типа значительно проще в исполнении, чем их висячие собратья. Обоснованный плюс наслонной

конструкция и узлы крепления наслонных и висячих стропил, типы подкосов, как усилить стропила

Содержание:

Хозяева, решившие построить частный дом, как правило, отдают предпочтение более дешевой крыше с двумя скатами. Устройство такого типа кровли – довольно простое и практичное. Благодаря своей прочности, она отлично защищает дом от практически любой непогоды. В этой статье мы подробно расскажем об устройстве стропильной системы двухскатной крыши – как самой важной составляющей ее конструкции.


Коротко о понятии двускатной крыши

Двускатной именуют такую крышу, которая имеет два плоских ската в виде прямоугольника, закрепляемых вверху под углом, и треугольных проемов, расположенных в торцах, в которые монтируются фронтоны. Для обеспечения надежности и долговечности конструкции используются разного рода подпорные и поддерживающие узлы. Самой главной считается система стропил, о которой мы и поговорим ниже.

Узлы конструкции крыш с двумя скатами

По большому счету, все составные части крыш с двумя скатами – это пиломатериалы с различной формой, сечением и длиной, то есть брусья и балки, доска и рейки.

Мауэрлат

Делают мауэрлат из квадратного, размерами сечения, как правило, от 10 до 15 см. Он укладывается по всей длине несущих стен, с последующим закреплением при помощи резьбовых стержней или анкеров. Служит данный элемент кровли для распределения нагрузки от стропил к несущим стенам.


Стропильная нога

Различные типы стропил также изготавливаются из бруса, сечением 15 на 5 (иногда 10) см. Из них собирают контур кровли в виде треугольника, на который будет приходиться вся сила ветра, града, снега и иных проявлений непогоды. Для обеспечения нормальной прочности стропила размещают с промежутками от 0,6 до 1,2 м. С уменьшением этих показателей крыша, соответственно, будет становиться более тяжелой. Промежутки между стропилами также будут зависеть и от конструкционных особенностей применяемого кровельного материала.

Лежень

Представляет собой аналогичный мауэрлату квадратный брус — 10×10 или 15×15 см. Укладывается он на внутреннюю часть несущей стены, для обеспечения равного распределения нагрузки, идущей от кровельных стоек.

Затяжка

Этот узел используют для каркасной конструкции с висячими стропилами. Он является завершающей частью треугольника стропил, не дающий ему расходиться.

Стойки

Также используется квадратный брус. Располагают стойки вертикально, они будут поглощать нагрузку от конька и перенаправлять ее на несущую стену дома.

Подкосы

Данные компоненты играют роль передаточных звеньев от стропил к несущим конструкциям. После соединения стяжек с подкосами образуется крепкая ферма. Даже если представить, что имеется большой пролет, ферма все равно сможет противостоять всем нагрузкам.

Обрешетка

Обрешетку получают путем укладки брусков под прямым углом к стропилам. Перенося всю массу кровли на стропильные ноги, этот элемент конструкции скрепляет их еще лучше. Лучше всего для создания обрешетки применять обрезные доски или бруски. Если таковых нет, подойдет и необрезная доска, но с нее должна быть снята кора. Если вы будете использовать любой тип мягкой кровли, то понадобится сплошная обрешетка. В этих целях можно воспользоваться водоотталкивающими фанерными листами.


Конек крыши

Коньком называется место кровли в верхней ее части, где происходит соединение двух скатов крыши. Формируется он после соединения стропильных ног – укладывается горизонтально.

Свес кровли

Является элементом, выходящим из-за стены приблизительно на 40 см, он не дает дождевым осадкам промочить стены.

Кобылки

Давайте разберемся,что такое кобылка и для чего она нужна. Этот узел крепления стропильной системы необходим для организации свеса крыши. Кобылки используют лишь в тех случаях, если стропильные ноги получаются очень короткими, и их недостаточно для свеса. В таких ситуациях ноги приходится удлинять при помощи кобылок, которые представляют собой не что иное, как доски чуть меньшего сечения.

Разновидности стропильных систем

Таких систем насчитывается две: наслонного и висячего типа. Ко второму типу прибегают тогда, когда внешние стены дома находятся на удалении друг от друга на 10 м или еще меньше. К нему еще прибегают в случае, когда между стенами не планируется устанавливать несущую стену, разделяющую дом на две части.


В иных случаях нужно устанавливать систему стропил наслонного типа. Если возводящийся дом разделяют не несущей стеной, а колонами, то устанавливают одновременно две стропильных системы. Стропила, которые укладывают под укосом, будут опираться на колонны, а висячие должным образом будут расположены между ними.

Висячая стропильная система

Такая конструкция характеризуется тем, что в качестве опор под стропила выступают боковые стены. Негативным нюансом является то, что возникают распирающие нагрузки, которые спустя некоторое время могут повреждать стены. Для недопущения этого, соединение стропильных ног осуществляют при помощи затяжек. Таким образом создается жесткий треугольник, который не деформируется из-за нагрузок, а висячая стропильная система двухскатной крыши остается надежной и устойчивой. Нередко затяжки заменяют балками перекрытия, в особенности это требуется, если вы планируете возводить мансарду под крышей.


У такой стропильной конструкции двухскатной крыши есть и положительные стороны, а именно – можно не производить крепление мауэрлата. К тому же, довольно просто устанавливаются узлы конструкции, в которых стропильные ноги опираются на стены. Для придания ферме ровных очертаний и устойчивости, через слой изоляции прокладывают доску, тем самым увеличивая площадь опоры. Ниже опишем главные типы трехшарнирных висячих стропил.

К первому виду можно отнести обычную треугольную трехшарнирную арку. Такая конструкция является несложной – это закрытый треугольник с двумя верхними сторонами, предназначенными для противодействия нагрузкам на изгиб. Вместо затяжки в этой конструкции можно использовать стальной тяж. Карнизный узел можно выполнить одним из существующих конструкционных решений: при помощи ортогональной лобовой врубки или с использованием дощатых или пластинчатых креплений.

Особенности крепления узлов висячих стропил

Далее следует трехшарнирная треугольная арка с усиленной бабкой или подвеской. Такую разновидность использовали давным-давно, при строительстве огромных помещений промышленного или сельскохозяйственного назначения, имеющих пролеты свыше шести метров. Она не подходит для сооружения частных домов. В основе ее лежит то, что масса затяжки приходится на конек. Данные узлы скрепляются между собой и хомутом подвески методом косого или прямого прируба. В качестве крепежных элементов применяются болты. Подвеску из дерева именуют бабкой, а из стали – тяжом. Данный элемент свисает с узла карниза. Затяжку закрепляют к ее низу через накладки из дерева. В качестве переходников используются хомуты, дающие возможность изменять прогиб затяжки в случае ее провисания.

Третьей следует трехшарнирная треугольная арка с приподнятой затяжкой. Если вы собираетесь обустроить под крышей мансарду, то такая схема в данном случае подойдет, как нельзя лучше. Растяжка устанавливается не снизу, а сверху. Стропила закрепляются на балке мауэрлата методом ползуна. Таким образом, нагрузка распределяется равномерно, а вся система становится устойчивой. При этом торцы стропил должны выходить за пределы наружных стен дома с крышей с открытыми стропилами. Если вы собираетесь устанавливать подвесной потолок или прокладывать слой изоляции, то затяжку лучше уравновесить подвеской.


Существует и трехшарнирная треугольная арка с ригелем. Ее устанавливают, когда присутствуют довольно высокие распорные нагрузки. В нижней части закрепляется затяжка, а сверху – ригель. Установка мауэрлата в данном случае не нужна. Учтите, что ригель не должен быть оснащен шарнирным креплением к стропилам, иначе конструкция получится шаткой.

Далее стоит рассказать об арках с дополнительными подкосами в стропильной системе. Если вы решили устанавливать длинные стропила, то их нужно будет подпирать. Для этой цели потребуются подкосы, которые будут уменьшать нагрузку на прогиб на стропила. В виду отсутствия несущих стен, подкосы придется убирать в бабку. Как правило, затяжка в такой системе – комбинированная, скрепленная прирубом. Таким образом, происходит подтягивание вниз конькового узла, который, в свою очередь, сжимает подвес и стропила.

Наслонная стропильная система двухскатной крыши

Имеют свои узлы конструкции и наслонные стропила. Прямо в центре такой системы устанавливается вертикальная балка, через которую масса всей крыши направляется от конька к несущей стене, расположенной посредине здания.

В безраспорном типе наслонных стропил стропильные ноги испытывают лишь усилие на изгиб.


Их установку можно осуществлять одним из трех вариантов:

  • В роли опоры под стропила выступает мауэрлат. Крепление осуществляется при помощи метода врубки зубом. Для надежности используют хомуты или проволоку. Верхушки стропил укладывают на прогон конька, скрепляют конструкцию методом скользящих опор. Пробоины сверху стропил нужно не забыть закрепить.
  • Второй вариант является наиболее популярным. В данном случае нижняя часть стропил закрепляется к мауэрлату подвижным методом соединения – ползуном, или штучным бруском. Для лучшей фиксации ноги, сверху можно вбить гвоздь или закрепить гибкую стальную пластину. Уложенные на прогоне конька стропила закрепляют или пробоинами попарно, или по одному к прогону.
  • Наконец, последний из методов монтажа выделяется тем, что стропила и прогон конька закрепляются наглухо. Достигается это за счет набивания дощечки с двух сторон в одном направлении с брусом конька. Данный метод сложнее реализовать, из-за чего применяется он не так часто.

Правила установки стропил наслонного типа

Наслонные стропила распорного типа по своей конструкции практически не отличаются от описанных выше трех вариантов, за исключением одного нюанса: вместо жесткого крепления стропил нужно использовать подвижное крепление. Распорные стропила такого типа отличаются тем, что для них не обязательно устанавливать прогон. Для распорной системы нужно очень тщательно закреплять мауэрлат к стенам дома. При этом они должны быть толстыми и крепкими.

Немного о наслонных стропилах с подкосами. Они представляют собой третью подстропильную ногу, которая работает на сжатие, и устанавливается с наклоном в 45 градусов. В итоге можно перекрывать даже 14-метровые пролеты, при этом балки могут быть использованы не самых больших сечений.


В расчете крепления подкосов нет необходимости, можно просто зафиксировать их с двух сторон, расположив под стропилами. Это предотвратит подкос от смещения. Нужно всего лишь ровно срезать угол подкоса, беря во внимание наклон стропил. Чтобы определиться с тем, какого сечения нужны узлы наслонных стропил, вычисляют усилие на нажатие.

К последнему типу наслонных стропильных систем стоит отнести конструкции на подстропильных балках.

Если в вашем доме будет две несущие стены, ты понадобится устанавливать две подстропильные системы. В них входят балки, смонтированные на стороне крыши, которая длиннее. Под балками смонтированы стойки, а в качестве опор служит лежень и расположенные внутри стены дома. В случае отсутствия прогонов, стойки устанавливаются под всеми стропилами. Верхушки стропильных ног соединяются друг с другом, после чего их перевязывают накладками из дерева или стали. В виду отсутствия конькового прогона создается распор.

Затяжку устанавливают ниже сквозного прогона – таким способом избавляются от распора в безраспорной системе. Снизу стоек для улучшения устойчивости закрепляют схватки. Они выполняют функции ригеля, принимая на себя нагрузки сжатия, а также не дают стойкам упасть. Фиксируются расшивки крест-накрест.

В этой статье мы подробно рассказали о том, как усилить стропила двухскатной крыши, какими бывают такие системы, и как их устанавливать.



Инструменты для стропил для приложений Android Калькулятор Стропила с неравномерным уклоном

Инструменты для стропил для приложений Android Калькулятор Стропила с неравным уклоном

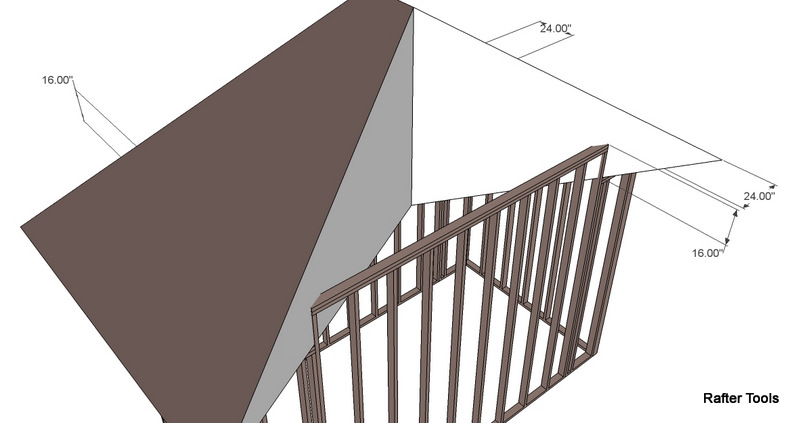

Стропила с неравным скатом и неравной высотой плит

Стропила с неоднородным скатом — очень полезный инструмент в конструкции крыши. Вы можете использовать его как простой калькулятор для равных скатных двускатных стропил или использовать его для расчета неодинаковых двускатных крыш с неравной высотой плит. Калькулятор разноскатных двускатных крыш для односкатных или неравноскатных двускатных крыш распечатает размеры / длины стропил фронтона.


Входные переменные
  1. Шаг или угол главной крыши
  2. Уклон или угол смежной крыши
  3. Длина ввода
    1. Пролет здания
    2. Стропила основного шага
    3. Стропила по соседнему шагу
  4. Вылет с выступом
  5. Ширина конька
  6. Глубина материала основной стропилы
  7. Глубина материала смежных стропил
  8. Длина пропила под седло основной стропилы
  9. Длина пропила прилегающего стропила

Шаг или угол основной крыши
Выберите тип ввода в меню ввода, британские / английские дюймы с основанием 12 — по умолчанию, введите значения уклона крыши от 1 до 24 например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200 для 33.Угол наклона кровли 69007 °, Десятичное основание 10 дюймов — введите десятичные числа с основанием 10, например 5,7735 для угла наклона крыши 30 °, Ввод градусов — используйте любой угол наклона крыши в градусах, например 33,69007 °

.

Шаг или угол прилегающей крыши
Выберите тип ввода в меню ввода, британские / английские дюймы с основанием 12 — по умолчанию, введите значения уклона крыши от 1 до 24 например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для угла наклона крыши 33,69007 °, Decimal Inch base 10 —— введите десятичные числа с основанием 10, например 5.7735 для угла наклона крыши 30 °, Ввод градусов — используйте любой угол наклона крыши в градусах, например 33,69007 °

.
    Режим меню ввода
  1. Имперские / английские дюймы с основанием 12 — по умолчанию … использовать стандартные американские значения высоты тона более 12.
  2. Метрическая система с основанием 300 мм —— 300 мм составляет 11,81102 дюйма, аналогично использованию американских квадратов, напечатанных в дюймах.
  3. Десятичное основание в дюймах 10 —— используйте эту опцию при работе с касательными или при использовании квадрата кадрирования мастера Чаппелла. умножьте тангенс угла на 10
  4. градусов

Введите длину Тип
Эта опция меню позволяет вам выбирать различные части двускатной крыши для расчета размеров крыши.

    Длина ввода .. Выберите один из следующих
  1. пролет здания
  2. Стропила основного шага
  3. Стропила по соседнему шагу

Вылет на свес
Этот пункт меню позволяет вам установить главный шаг свеса стропил. Для соседнего свеса стропил будет использоваться такой же свес. рассчитать длину свеса стропил.

Глубина материала основных стропил, глубина прилегающего материала
Эта опция меню позволяет вам установить глубину стропил, которая используется для расчета:

  • Высота среза по отвесу основной стропилы
  • Высота отреза по отвесу прилегающих стропил
  • Main HAP — Высота каблука над пластиной
  • Прилегающий HAP — высота каблука над пластиной

Длина пропила на уровне сиденья
Этот пункт меню позволяет задать длину пропила основного и смежного стропил, которая используется для расчета:

  • Подняться на вершину хребта
  • HAP — Высота над пластиной (высота каблука)

Ширина конька
Этот пункт меню позволяет вам установить ширину конька крыши.Используется для расчета:

  • Подъем на вершину гребня от линии основной плиты
  • Длина основной стропилы до конька
  • Длина смежных стропил до конька

Результаты расчетов для стропил с неравным уклоном.

  1. Угол наклона основной крыши
  2. Угол наклона прилегающей крыши
  3. Основное поле
  4. Прилегающий шаг
  5. Основной стропильный прогон
  6. Теоретическая длина основной стропилы
  7. Уменьшение гребня основного стропила
  8. Длина основного стропила до конька
  9. Длина пропила под седло основной стропилы
  10. Длина свеса основной стропилы
  11. Прилегающий прогон стропил
  12. Теоретическая длина смежных стропил
  13. Уменьшение гребня смежных стропил
  14. Длина смежных стропил до конька
  15. Длина пропила прилегающего стропила
  16. Длина свеса прилегающих стропил
  17. Высота смежного PL над основным PL
  18. Теоретический подъем основных стропил
  19. Подъем на вершину гребня от линии основной плиты
  20. Регулировка высоты пластины
  21. Пролет
  22. Пролет здания скорректирован
  23. Основная стропила HAP
  24. Высота по отвесу основной стропилы
  25. Прилегающие стропила HAP
  26. Высота по отвесу смежных стропил

Сим Эйерс

Блог о геометрии каркаса крыши

Rafter Tools Авторские права © 2013 Rafter Tools.Все права защищены.

Политика конфиденциальности

.

Rafter Tools для Android-приложений Калькулятор

Rafter Tools для Android-приложений Калькулятор

Rafter Tools для Android

С технологией аналитического алгоритма четырех тетраэдров
Помогая плотникам стать мастерами-плотниками с сертификатом в конструкции крыш. Мы профессионалы в области плотницких работ будущего.
Текущая версия 2.62 с автоматическими обновлениями

Rafter Tools — это приложение для Android с функциями для расчета сложных углов каркаса крыши, которых нет в других калькуляторах конструкции крыши.Рассчитать обычные стропила с помощью строительного калькулятора довольно просто, но чтобы стать мастером-плотником, вам нужно больше информации об угле каркаса крыши, чем предлагают строительные калькуляторы. С помощью приложения Rafter Tools для Android вы сможете рассчитать все сложные углы для каркаса крыши. Как американский плотник и строитель, я написал этот калькулятор конструкции крыши. в качестве инструмента для изучения геометрии и тригонометрии каркаса крыши, а также в качестве калькулятора стропил, который можно использовать для строительства простых двускатных крыш и самых сложных неоднородных крыш с углами свеса крыши более 90 °.В приложении Rafter Tools реализована технология аналитического алгоритма Quad Tetrahedra, которая помогает предотвратить неконструктивный ввод данных пользователем. Приложение Rafter Tools поддерживает любой угол свеса крыши от 30 ° до 180 °, а также скатные крыши неправильной формы. Все функции каркаса крыши взяты из моей книги «Святой Грааль геометрии и тригонометрии кровельного каркаса».

На главном экране приложения проводится смахивание влево для отображения всех различных калькуляторов.

Rafter Tools

Расчеты в метрических или имперских единицах или по базе 10

Имперские / английские единицы используют американский стандарт, превышающий 12 дюймов
Метрические миллиметры использует подъем в мм свыше 300 мм.
Decimal Inch base 10 использует увеличение десятичных дробей над 10

    Режим меню пользовательского ввода
  1. Британские / английские дюймы с основанием 12 — по умолчанию.. использует американские стандартные высоты звука более 12.
  2. Метрическая система с основанием 300 мм —— 300 мм составляет 11,81102 дюйма, аналогично использованию американских квадратов, напечатанных в дюймах.
  3. Десятичный дюйм с основанием 10 —— используйте эту опцию при работе с касательными или при использовании квадрата кадрирования основного кадра Chappell.
    умножить тангенс угла на 10
  4. градусов

Выбор режима вывода может полностью отличаться от режима ввода

    Режим меню вывода
  1. Британские / английские дюймы с основанием 12 — по умолчанию.. использует американские стандартные высоты звука более 12.
  2. Метрическая система основания 300 мм —— 300 мм составляет 11,81102 дюйма, аналогично использованию американских квадратов.
  3. Десятичный дюйм с основанием 10 —— используйте эту опцию при работе с касательными или при использовании квадрата кадрирования основного кадра Chappell.

Преобразование метрических единиц в дюймы не требуется. Введите шаг в дюймах и просмотрите результаты в метрической системе. Французские плотники могут работать вместе с американскими плотниками или австралийскими и британскими плотниками, не беспокоясь о покрытии между метрическими, имперскими или базовыми 10.

Rafter Tools

Текущая версия 2.62 Поддерживаемые функции:

  1. Уголки Frieze Block
  • Углы под углом Frieze Block Miter
  • Углы скоса пильного диска Frieze
  • Уголки крыши стропила вальмы
  • Использование квадрата в рамке для британских / английских / метрических / базовых 10
  • Уголки для стропил
    • Углы под углом стропила Purlin
    • Углы скоса лезвия стропильной пилы Purlin
    • Углы среза выступа стропила Purlin
    • Уголки крыши стропила вальмы
    • Использование квадрата в рамке для британских / английских / метрических / базовых 10
  • Углы квадратной задней кромки
    • Углы под углом квадратной задней фасции
    • Углы скоса пильного полотна с квадратным хвостовиком
    • Углы под углом стропила квадратного хвоста фасции бедра
    • Углы скоса пильного полотна с квадратным хвостом фасции тазобедренного стропила
    • Уголки крыши стропила вальмы
    • Использование квадрата в рамке для британских / английских / метрических / базовых 10

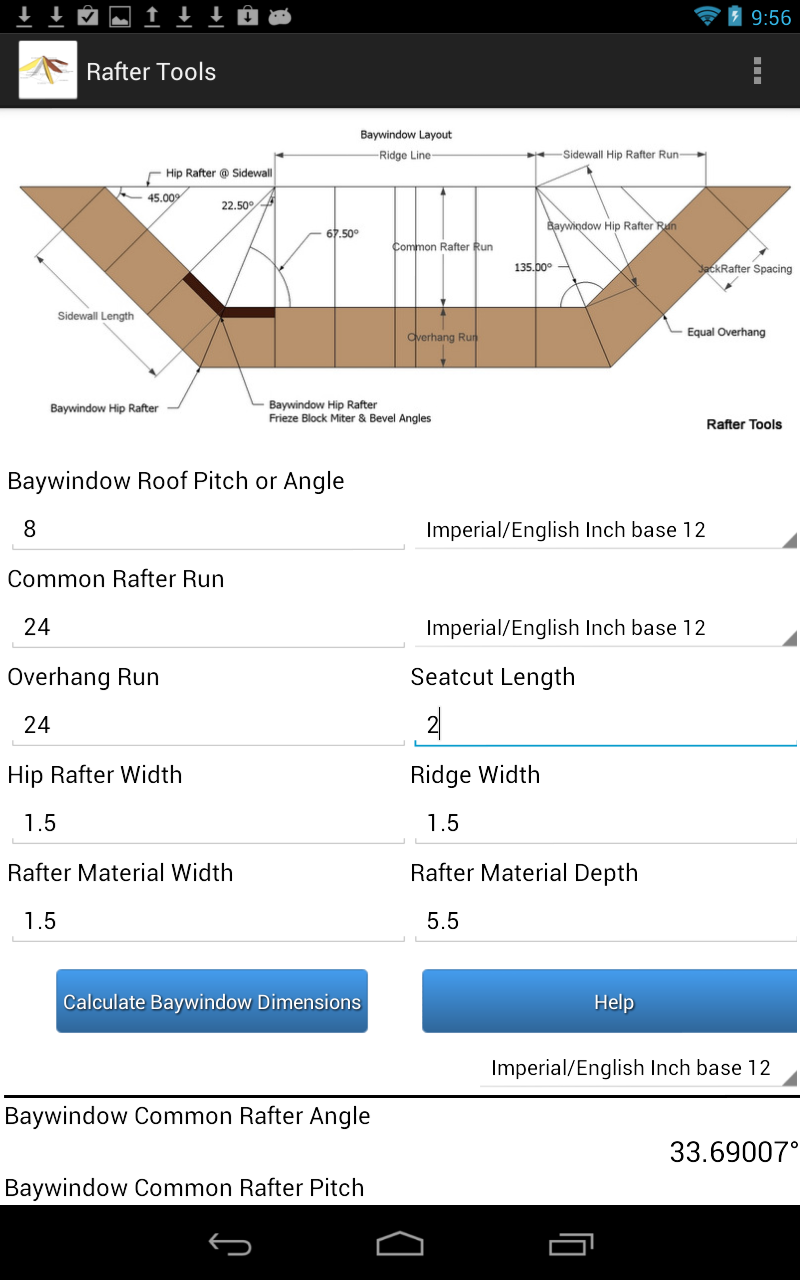

  • Эркеры на крыше
    Rafter Tools
  • Углы и длины стропил с шестигранной головкой
  • Углы и длина восьмиугольных стропил
  • Углы и длина стропил Dodecagon

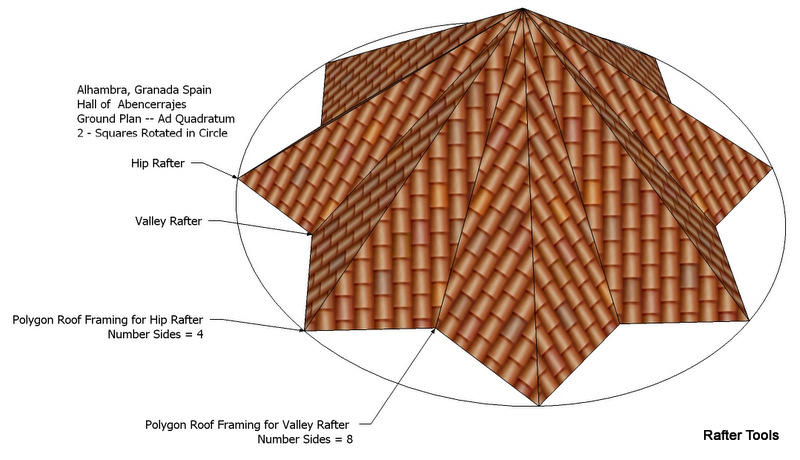

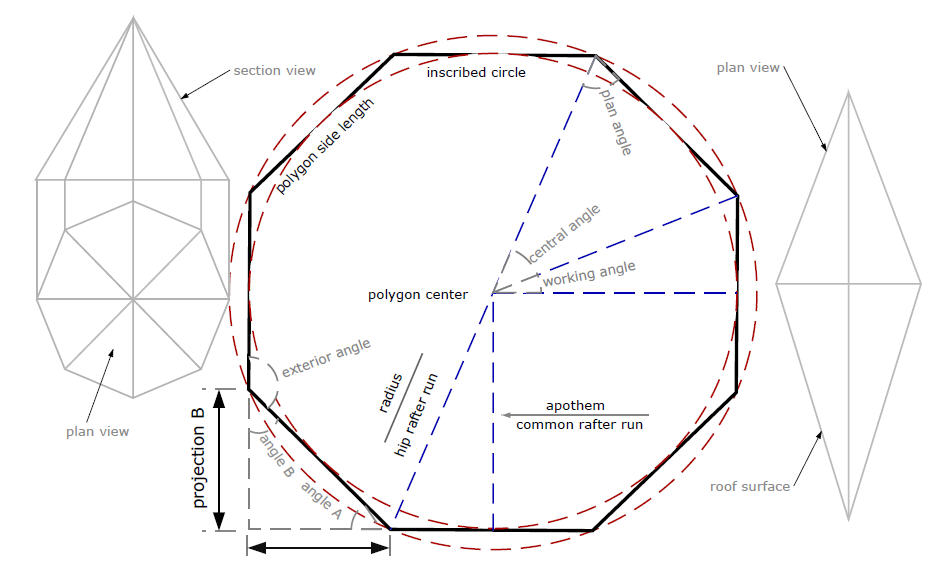

  • Углы и длина многоугольных стропил
    • Используйте любую часть многоугольника в качестве входных данных, чтобы найти остальные углы.
    • Обычный стропильный спуск
    • Длина боковой стенки
    • Половина длины боковой стенки
    • Радиус
    • Бег по стропилу
    • Длина стропилы бедра
    • Общая длина стропил
    • Ограничено радиусом
    • вписано в радиус
    • Обычный подъем стропил

    Rafter Tools
  • Уголки для деревянных рам
    Rafter Tools

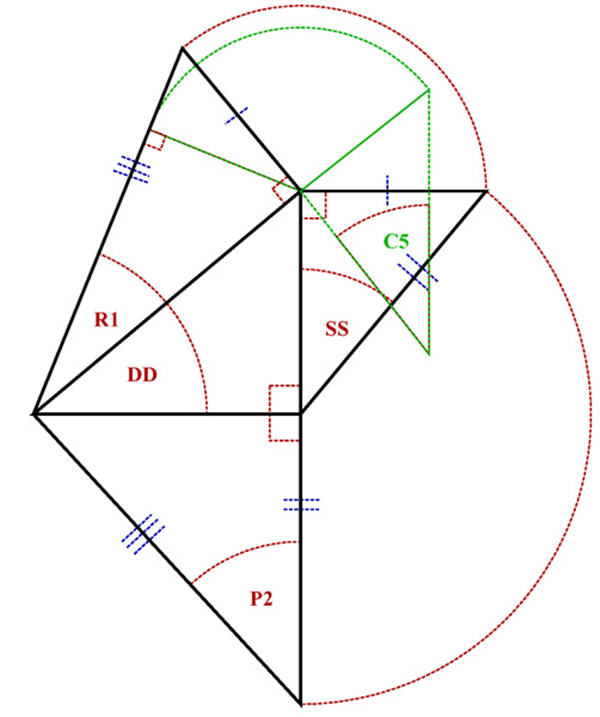

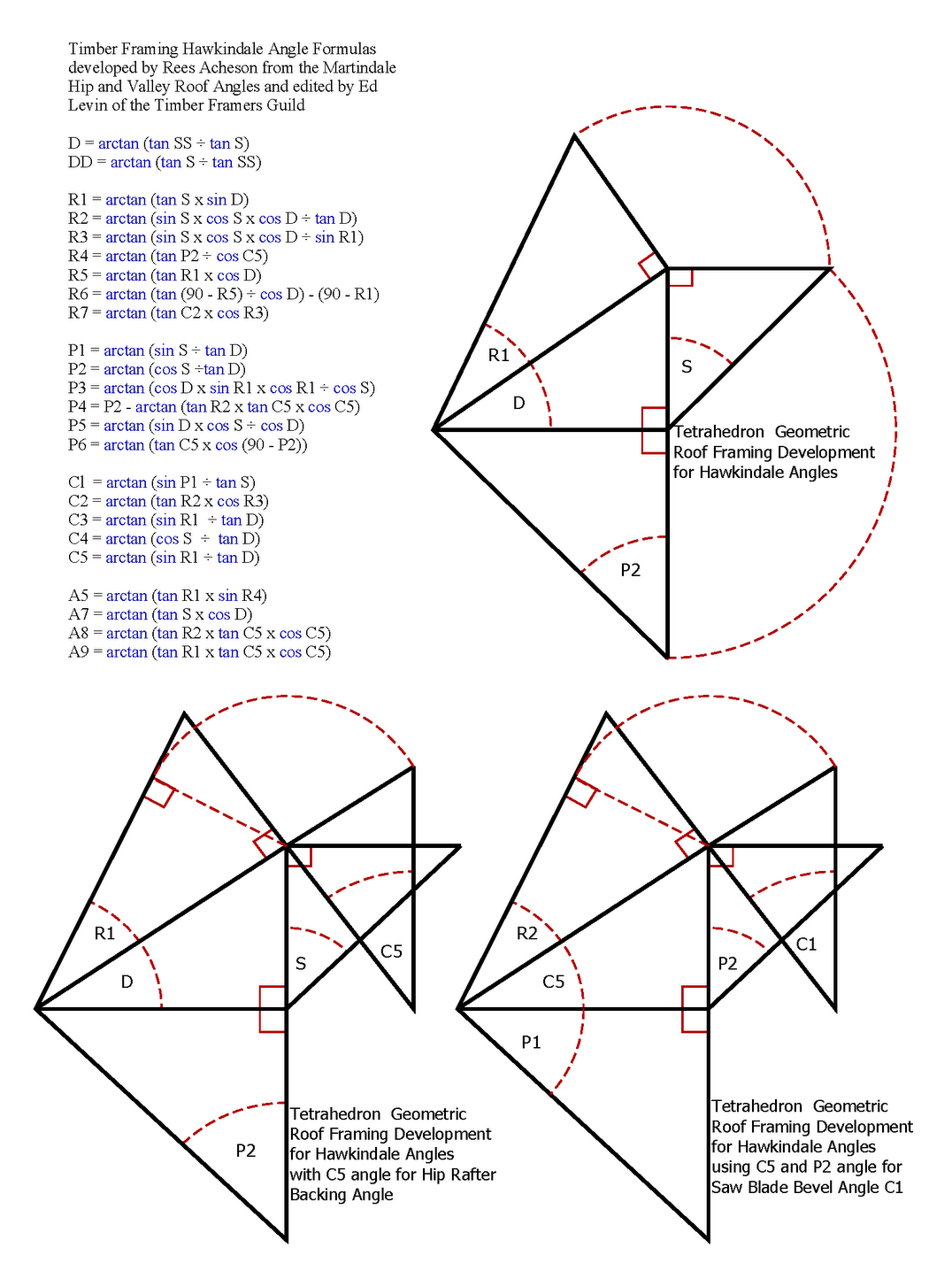

  • Углы Hawkindale
    Используйте SS или S с DD или D, чтобы найти остальные углы «Углы деревянного каркаса» или «Углы Хокиндейла».
    Rafter Tools

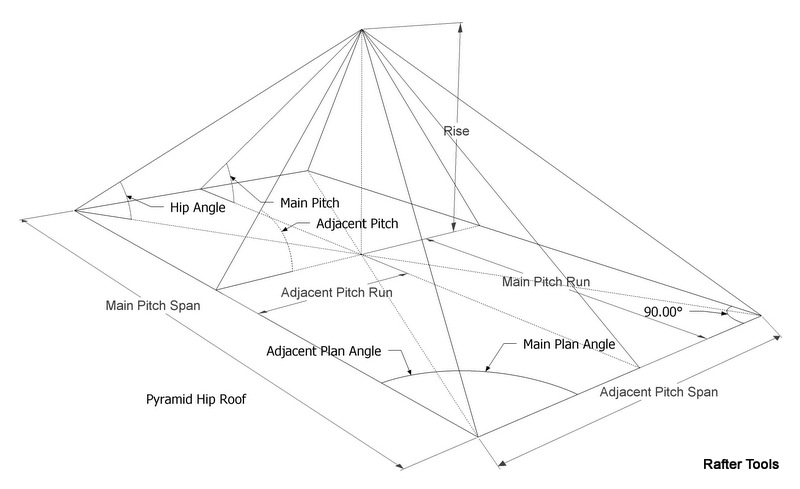

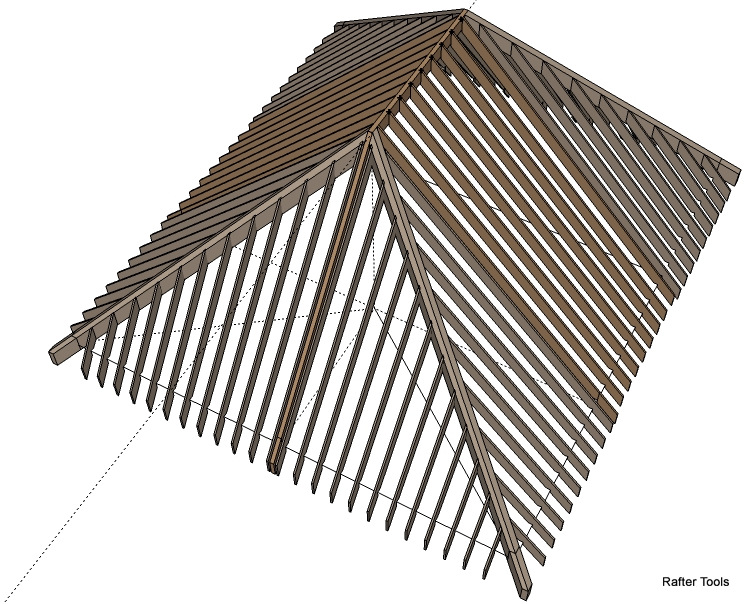

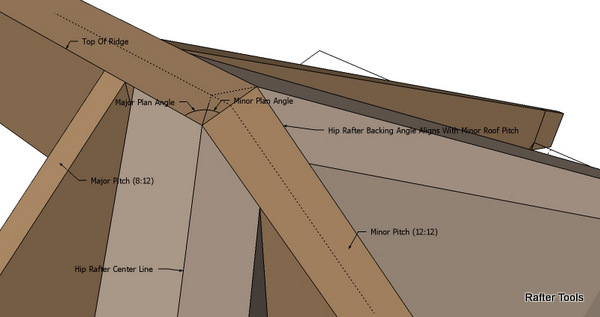

  • Углы крыши для стропил вальмового / долинного типа для равных и неравных уклонов кровли для любого угла в плане
    • Углы опоры стропила бедра
    • Угол отвеса стропила бедра
    • Углы среза боковых стропил для бедра
    • Углы среза стропил домкрата сбоку
    • Уголки обшивки крыши

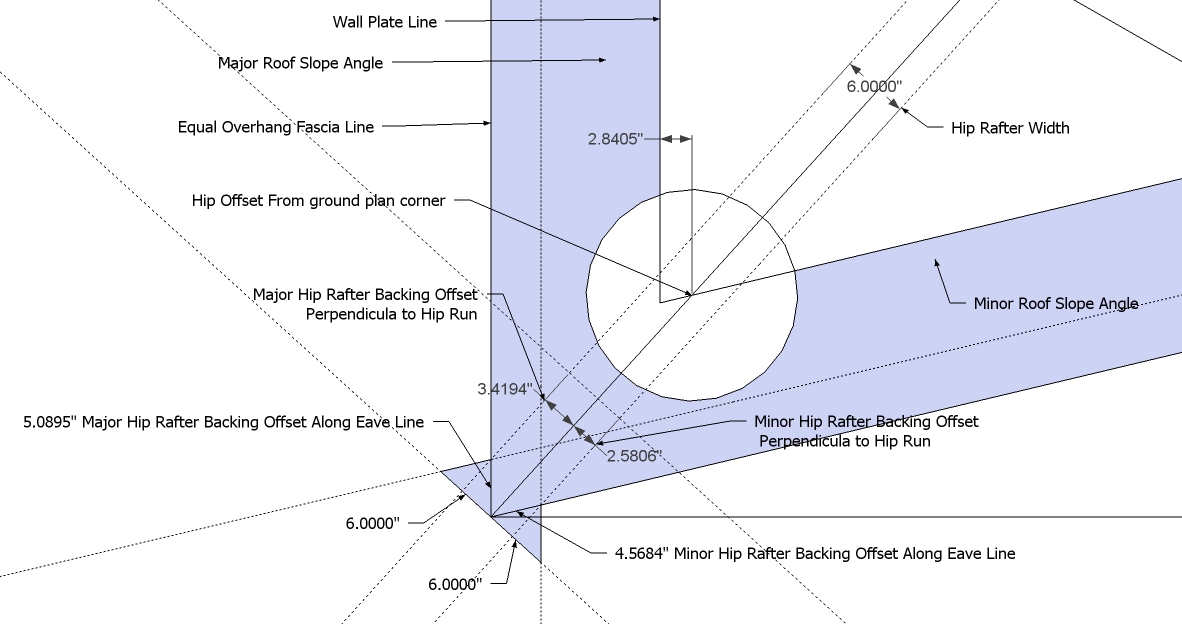

    • Углы крепления обрешетки для бедра
    • Углы скоса кромки с алмазной стойкой и алмазной стойкой для бедра стропила и пильного полотна
    • Фанерная обшивка крыши со смещением линии резки
    • Valley Sleeper Углы скоса под углом и пильным полотном
    • Dormer Square Tail Mitre & Углы скоса пильного полотна
    • Углы скоса стропил для стропил и пилы
    • Обрезка обрешетки перпендикулярно плоскости поверхности крыши
    • Обрезка обрешетки в плоскости поверхности крыши
  • Нерегулярные стропила вальмовой крыши
    Rafter Tools
  • Нерегулярные стропила вальмовой крыши с равным вылетом
    Rafter Tools
    Rafter Tools
  • Грабли стены.
  • Стены граблей бедра повернуты в плоскость поверхности крыши.

  • Плотницкие работы Сертификат в области тригонометрии и геометрии каркаса крыши.
  • Калькулятор углов тетраэдра и использование квадрата обрамления тетраэдра
  • Двугранные углы
  • French Compagnon Roof Framing Kernel Angles and Framing Square Использование для геометрического вытягивания бедра с помощью квадрата обрамления.
  • Калькулятор угла наклона и угла наклона коронной формовки для настройки сложной угловой пилы и углы скоса и скоса для формования граблей, угол наклона и скоса многоугольной короны, угол наклона и ширина радиуса скошенной коронки, Горизонтально для углов скоса и скоса.
  • Уголки бункера
  • Разметка отвеса для стропил Jack на бедрах
  • Стропила с неравным скатом и неравной высотой плит
    Вы можете использовать его как простой калькулятор для стропильных ног с одинаковым скатом или для расчета двускатных крыш с неравномерным скатом и разной высоты плит.
  • Alhambra Granada Ad Quadratum Ground Plan Кровельные стропила
  • Rafter Tools
  • Обрезанный восьмиугольный каркас крыши стропила бедра
  • Углы каркаса крыши стропила Prow
  • Восьмиугольный каркас крыши, 4 стыковых стропил, метод стропил
  • Восьмиугольный каркас крыши Метод стропил с 4 стыками и структурным кольцом Purlin
  • Восьмиугольный каркас крыши с косыми стропилами
  • Восьмиугольный каркас крыши с куполом беседки
  • Справочный лист формул закона синуса
  • Прямоугольная пирамидальная вальмовая крыша Разработка геометрического и тригонометрического каркаса крыши для шатровой крыши
  • Rafter Tools
  • Вычислитель стропил для крыши сарая CutIn
  • Калькулятор уклона стропил для односкатной крыши
  • Калькулятор стропил мансардной крыши
  • devers de pas для наклонных стропил, повернутых в плоскость поверхности крыши
  • Круговая лестница
  • Спираль — Винтовая лестница
  • Касательные перила
  • Трапеция с неравным вылетом
  • Трапеция с равным вылетом
  • Платоновы тела
  • Архимедовы тела

    Rafter Tools App текущая версия 2.62

    Функции, которые скоро будут добавлены:

    • Radius Rafter Tails — стропила для лыжных спусков
    • Изогнутый удлиненный шестиугольный каркас крыши
    • Изогнутый удлиненный восьмиугольный каркас крыши

    Приложение «Углы скоса стропил» Текущая версия 1.06

    1. Углы скоса стропила по отвесу от земли.
    2. Jack Rafter Углы скоса смещения по отвесу к земле.
    3. Домкрат для стропил по отвесу и углам смещения поверхности крыши.
    4. Углы скоса смещения стропил по отвесу к земле.
    5. Пересечение стропил домкрата по отвесу и углам скоса поверхности крыши.
    6. Saint Andre Cross Rafters Plumb to Roof Surface Angles.
    7. Стропила прогона по отвесу к поверхности крыши Углы скоса
    8. «Ведьмы» на стропилах с квадратным хвостом Berechnung der Hexenschnittschmiegen,
    9. Углы скоса кромки стропила бедра, опорные углы, двугранный угол
    10. Devers De Pas для домкратов с отвесом от поверхности крыши
    11. tréteau à dévers … Козлы с наклоном… Бедро-стропила повернуты в плоскость поверхности крыши.
    12. Линии захвата для техники вытяжной раскладки

    Все углы фаски взяты из традиционного метода компоновки, используемого французскими и немецкими плотниками.
    Это приложение предназначено для обучения на соревнованиях WorldSkills Carpentry Competition. С помощью этого приложения плотник может проверить свой метод геометрической компоновки, используя традиционную геометрию компоновки. У него есть углы среза посадочной кромки у бедра для всех типов повернутых стропил, а также для Hexenschnitt Gratsparren.
    Используется с французским методом Rabattement de Surface (складывание) или немецким методом Flachenklappung. Базисвиссен Шифтен или Шарпент Ле Трас.
  • Святой Грааль геометрии и тригонометрии кровельного каркаса

    Книга I и Книга II. Эти книги по конструкции крыши были написаны, чтобы упростить сложную конструкцию крыши.

    Rafter Tools

    Блог о геометрии кровельного каркаса
    sbebuilders.blogspot.com

    Касательная для лестницы для iPhone

    Это приложение для iPhone предназначено для плотников с грубыми каркасами, которые не строят лестницы каждый день, но могут использовать калькулятор лестницы для проверки расчетов лестничных строений. Постройте лестницу, которой вы будете гордиться. С помощью Tangent лестницы вы можете исключить совокупные математические ошибки при строительстве — строительстве лестницы.


    тангенс лестницы.com

    Инструменты для формования коронок
    crownmoldingtools.com

    Rafter Tools Авторские права © 2015 Rafter Tools. Все права защищены.
    Мы профессионалы в области плотницких работ будущего.


    Политика конфиденциальности

    .

    Хомутов против стропил

    Ника Громико, CMI® и Бена Громицко

    Хомутные стяжки и стропильные стропы представляют собой горизонтальные элементы каркаса крыши, каждая из которых имеет разные цели и требования. Домашние инспекторы должны быть знакомы с этими конструктивными элементами и различиями между ними, поскольку они не совпадают.

    В физике натяжение — это сила натяжения, оказываемая твердым объектом на другой объект. Элементы растяжения — это твердые объекты (или элементы конструкции), которые подвергаются осевым растягивающим силам или растяжению.Стяжки воротниковые и стропильные — примеры элементов растяжения.

    Натяжная стяжка — это элемент конструкции, который подвержен сетевому растяжению.

    Хомуты

    «Воротник-галстук» — это разговорная фраза, которая используется подрядчиками, строителями и инспекторами, но обычно не используется в строительной или инженерной документации. Правильная фраза на самом деле — «луч воротника». В этой статье мы будем использовать «галстук для воротника».

    Хомут-стяжка — это натяжная стяжка в верхней трети противоположных двускатных стропил, предназначенная для предотвращения отделения стропил от коньковой балки в периоды несбалансированных нагрузок, например, вызванных подъемом ветра или несбалансированными нагрузками на крышу от снега.Международный жилищный кодекс 2015 г. не требует завязок (или балок). Однако в тех ситуациях, когда они указаны, хомутные стяжки или коньковые перемычки обычно устанавливаются в верхней трети крыши между противоположными стропилами. В районах с сильным ветром подъем может сорвать крышу дома, если она не прикреплена должным образом.

    Хомуты должны иметь размер не менее 1 x 4 дюйма (номинал) с интервалом не более 4 футов по центру.

    Прочие сведения о воротничках:

    • Они могут потребоваться, а могут и не потребоваться, в зависимости от юрисдикции.Инспекторы InterNACHI не должны называть отсутствие воротников-завязок дефектом, если они не знают, что завязки-воротники требуются в юрисдикции, где находится дом, на момент его постройки.
    • Хомуты, вероятно, не понадобятся, если для крепления стропил к коньку использовались утвержденные металлические соединители.
    • Там, где они требуются, они должны быть установлены на всех остальных стропилах, где стропила находятся на расстоянии 24 дюйма от центра.
    • Хомуты, вопреки распространенному мнению, не препятствуют расширению стен.

    Стропильные стропы

    Стропильные стропы — это стропильные стропы в нижней трети противостоящих друг другу стропил, которые предназначены для противодействия толчкам стропил наружу под нагрузкой. Во многих ситуациях вы обнаружите, что потолочные балки, установленные параллельно стропилам, предназначены для использования в качестве стропильных связей. На макете каркаса крыши ниже показана стандартная стропильная балка.

    Стропильные шпалы устанавливаются между противоположными стропилами, и их следует устанавливать как можно ближе к верхней плите.

    Стропильные шпалы выдерживают давление наружу, которое стропила оказывают на внешние стены. Они не дают стенам расползаться из-за веса крыши. При разложении стен коньковая доска может прогнуться. Провисание конька — один из признаков того, что в конструкции крыши могут отсутствовать соответствующие стропильные системы. Стропила образует нижний пояс простой треугольной стропильной фермы.

    Когда балки перекрытия проходят перпендикулярно стропилам, инспекторы могут обнаружить, что стропильные балки установлены над балками потолка в качестве элементов каркаса через каждые 4 фута, проходящих над балками потолка, соединяющими противоположные стропила.

    Стропильные шпильки должны быть не менее 2 х 4 дюймов (номинал).

    Прочие сведения о стропильных связях:

    • Стропильные стяжки необходимы всегда, если крыша не имеет конструктивного (самонесущего) конька или построена с использованием инженерных ферм. Отсутствие стропил — серьезная структурная проблема для крыши с традиционным каркасом.
    • В большинстве домов балки потолка также служат стропильными балками.
    • Там, где стропила ориентированы перпендикулярно балкам потолка, стропильные шпильки следует устанавливать непосредственно над балками потолка.Стяжки обычно опираются на балки.
    • Когда стропила устанавливаются на 24-дюймовых центрах, стропильные связи обычно устанавливаются на каждом втором стропиле.
    • Нет ничего необычного в том, чтобы увидеть стропила размером 2 x 4 дюйма или 2 x 6 дюймов.

    Силы растяжения

    Стропильные и воротниковые стяжки подвержены воздействию огромных сил растяжения. Эти силы делают крепление шпал к стропильным доскам критической проблемой. Сила в каждой стяжке увеличивается с обратной величиной уклона. Итак, чем больше уклон крыши, тем слабее тяга наружу.

    Смещение наружу

    Нагрузку на конструкцию можно рассчитать, комбинируя статическую нагрузку или вес самой конструкции, временную нагрузку, которая варьируется для разных конструкций, снеговую нагрузку и ветровую нагрузку.

    В простой двускатной крыше стропильные доски несут динамические и статические нагрузки, которые толкают вниз и наружу к верхней части несущих стен. Эта горизонтальная тяга наружу может быть значительной. Чтобы противостоять этой горизонтальной толчке наружу, Международный жилищный кодекс требует, чтобы каждая пара стропил должна быть надежно соединена друг с другом с помощью непрерывной балки перекрытия, а конструктивная балка конька должна быть установлена ​​на крышах с уклоном менее 3:12. (см. иллюстрацию ниже).

    Балки перекрытия

    Если балки потолка не соединены со стропилами на верхней стеновой плите, балки, соединенные выше на чердаке, должны быть установлены как стропильные шпалы или должна быть предусмотрена непрерывная стяжка. Там, где балки перекрытия не параллельны стропилам, необходимо установить стропильные шпалы. Если потолочные балки или стропильные связи не предусмотрены, конек, образованный этими стропилами, должен поддерживаться стеной или балкой.

    Концы потолочных балок должны быть перекрыты внахлест минимум на 3 дюйма или стыковаться с несущими перегородками или балками и пригнаны к несущему элементу.Если потолочные балки используются для обеспечения устойчивости к толчкам стропил, балки внахлест должны быть прибиты вместе в соответствии с таблицей R802.5.1 (9) IRC. Например, если дом имеет уклон 4:12, стропила расположены по центру 16 дюймов, снеговая нагрузка составляет 30 фунтов на квадратный фут, а пролет крыши составляет 28 футов, вам понадобится восемь общих гвоздей 16d (или 40d коробчатых гвоздей) на каждое стыковое соединение стропила с пяточкой. Это много гвоздей, которые может найти домашний инспектор.

    Соборные потолки

    Соборные потолки популярны во многих домах, но у них есть особые проблемы с нагрузкой вниз на стропила, которые толкают наружу наружные стены.Стяжки с открытыми воротниками и коньковые балки решают многие из этих проблем. Чем выше расположена стяжка, тем меньше рычагов для противодействия выталкивающим силам. Многие соборные потолки часто демонстрируют признаки движения, такие как потрескавшийся гипсокартон. Самый эффективный способ уменьшить тягу наружу — использовать конструкционную гребневую балку.

    Нижний пояс фермы

    В обычной ферме крыши нижний пояс действует как натяжная связь между внешними стенами.Изменение установленных ферм не допускается. Обрезка любой фермы, особенно нижнего пояса, нарушает структурную целостность фермы. Если инспектор обнаруживает, что пояс фермы был разрезан, он / она должен порекомендовать обратиться к инженеру-строителю.

    Нижний пояс фермы не должен крепиться к внутренней стеновой перегородке. Присоединение нижнего пояса фермы к внутренней стене может привести к тому, что элементы стенки, рассчитанные на растяжение, станут элементами сжатия.Когда нижний пояс прибивается к верхней пластине внутренней стены, домашний инспектор может заметить растрескивание внутренней отделки в углу готовой стены и потолка.

    Нижняя треть

    Старые строительные нормы и правила разрешали устанавливать стропильные шпалы очень высоко над верхней стеновой плитой, на расстоянии до двух третей расстояния между верхней плитой и коньком. IRC 2012 теперь ограничивает это расстояние до одной трети расстояния между пластиной и гребнем.Например, если недостроенный гараж имеет крышу с уклоном 4:12 и пролет крыши составляет 24 фута, стропильные шпалы должны располагаться не более чем на 16 дюймов от плиты в соответствии с современными строительными стандартами.

    Натяжение

    На макете каркаса крыши ниже показана стандартная стяжка с воротником. По мере того, как нагрузка прилагается вниз, натяжение хомута увеличивается.

    Сжатие

    На рисунке ниже изображена ферма цапфы на столбах.По мере того, как нагрузка прикладывается вниз, сжатие в стойках увеличивается.

    Изгибающий момент

    Изгибающий момент возникает, когда сила изменяется из прямой формы в изогнутую или угловую. На рисунке ниже показана завязка воротника со стропилами поверх стен с традиционным каркасом. При приложении нагрузки вниз стропила входят в изгибающий момент ниже стяжки воротника. Этот изгибающий момент воздействует на стены наружу, делая их отвесными.

    Резюме

    Таким образом, шпалы воротника и стропильные шпалы выполняют разные функции, но оба являются важными элементами конструкции крыши, и инспекторам полезно знать об их различиях, чтобы правильно обозначить дефекты.


    .

    Резка обычных стропил | JLC Онлайн

    ._da [_da] {display: none;}. layout-2col-page> ._ da [_da = «CenterWell»] {display: block; float: left; margin: 0 -100% 0 -30000px; padding: 0 0 0 0,0%; ширина: 0,0%;}. Layout-2col-page> ._ da> ._ dj-px [_da = «CenterWell»] {height: auto; margin: 0.0px -30876.0px 0 30000.0px; width: 876.0 px;}. layout-2col-page> ._ da> ._ dj-px ._dw-em [_da = «CenterWell»] {padding-left: 0;}. layout-2col-page> ._ da> ._ dj-px ._dw-pt [_da = «CenterWell»] {padding-left: 0;}.layout-2col-page> ._ da> ._ dj-px ._dw-px [_da = «CenterWell»] {padding-left: 876.0px;}. layout-2col-page> ._ da [_da = «RightRail»] { display: block; float: left; margin: 0 -100% 0 -30000px; padding: 0 0 0 0,0%; width: 0,0%;}. layout-2col-page> ._ da> ._ dj-px [_da = » RightRail «] {height: auto; margin: 0.0px -31200.0px 0 30900.0px; width: 300.0px;}. Layout-2col-page> ._ da> ._ dj-px ._dw-em [_da =» RightRail «] {padding-left: 0;}. layout-2col-page> ._ da> ._ dj-px ._dw-pt [_da = «RightRail»] {padding-left: 0;}. layout-2col-page> ._ da > ._ dj-px ._dw-px [_da = «RightRail»] {padding-left: 300.0px;}. Layout-2col-page> ._ da [_da = «FooterAds»] {clear: left; display: block; float: left; margin: 0 -100% 0 -30000px; padding: 0 0 0 0,0%; width: 0.0%;}. layout-2col-page> ._ da> ._ dj-px [_da = «FooterAds»] {height: auto; margin: 0.0px -31200.0px 0 30000.0px; width: 1200.0px;}. layout-2col-page> ._ da> ._ dj-px ._dw-em [_da = «FooterAds»] {padding-left: 0;}. layout-2col-page> ._ da> ._ dj-px ._dw-pt [_da = «FooterAds»] {padding-left: 0;}. layout-2col-page> ._ da> ._ dj-px ._dw-px [_da = «FooterAds»] {padding-left: 1200.0px;} @ только экран мультимедиа и (max-width: 1520px) и (min-width: 560px) {.layout-2col-page {min-width: 940.0px;}} @ media only screen и (max-width: 1520px) и (min-width: 560px) {.layout-2col-page> ._ da [_da] {display : none;}} @ экран только мультимедиа и (max-width: 1520px) и (min-width: 560px) {.layout-2col-page> ._ da [_da = «CenterWell»] {display: block; float: left ; margin: 0 -100% 0 -30000px; padding: 0 0 0 0,0%; width: 0,0%;}} @ media only screen и (max-width: 1520px) и (min-width: 560px) {.layout- 2col-page> ._ da> ._ dj-px [_da = «CenterWell»] {height: auto; margin: 0.0px -30620.0px 0 30000.0px; width: 620.0px;}} @ media only screen и (max-width: 1520px) и (min-width: 560px) {.layout-2col-page> ._ da> ._ dj-px ._dw-em [_da = «CenterWell»] {padding-left: 0;}} @ экран только мультимедиа и (max-width: 1520px) и (min-width: 560px) {.layout-2col-page> ._ da> ._ dj-px ._dw-pt [_da = «CenterWell»] {padding-left: 0;}} @ экран только мультимедиа и (max-width: 1520px) и (min-width: 560px) {.layout-2col-page> ._ da> ._ dj-px. _dw-px [_da = «CenterWell»] {padding-left: 620.0px;}} @ экран только для мультимедиа и (max-width: 1520px) и (min-width: 560px) {.layout-2col-page>._da [_da = «RightRail»] {display: block; float: left; margin: 0 -100% 0 -30000px; padding: 0 0 0 0,0%; width: 0,0%;}} @ экран только мультимедиа и (max- width: 1520px) и (min-width: 560px) {.layout-2col-page> ._ da> ._ dj-px [_da = «RightRail»] {height: auto; margin: 0.0px -30940.0px 0 30640.0px; width: 300.0px;}} @ media only screen и (max-width: 1520px) и (min-width: 560px) {.layout-2col-page> ._ da> ._ dj-px ._dw-em [_da = » RightRail «] {padding-left: 0;}} @ экран только мультимедиа и (max-width: 1520px) и (min-width: 560px) {.]]>

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
