Шатровая крыша: инструкция по монтажу

Обустройство шатровой крыши с одной стороны имеет явные преимущества в сниженном количестве материалов и хороших эксплуатационных характеристиках, но в то же время, монтаж шатровой крыши — довольно сложный процесс, справиться с которым самостоятельно практически невозможно. Об особенностях изготовления шатровой крыши поговорим далее.

Оглавление:

  1. Особенности и преимущества шатровой крыши
  2. Рекомендации по сооружению шатровой крыши дома
  3. Создание проекта шатровой крыши
  4. Особенности и конструкция шатровой крыши
  5. Шатровая крыша фото и подготовительный этап работы
  6. Шатровая крыша своими руками: особенности монтажа
  7. Процедура усиления шатровой крыши и технология ее проведения

Особенности и преимущества шатровой крыши

Для самостоятельного изготовления шатровой крыши следует обладать хотя бы элементарными навыками ее расчета.

Среди основных составляющих шатровой крыши выделим:

  • стропило углового назначения;
  • короткие стропила;
  • брус конькового типа;
  • центральные стропила;
  • стропила промежуточного типа.

Среди главных преимуществ кровли такого типа отметим ее отличное аэродинамическое сопротивление, благодаря которому она с легкостью выдерживает даже самые сильные ветры. Поэтому, если в регионе предполагается наличие ураганов, то самым оптимальным вариантом станет обустройство шатровой крыши.

Главный недостаток — тяжесть проведения расчетов и сооружения общей конструкции. Кроме того, чердачное помещение отличается небольшой площадью и малым полезным объемом. Классическое понимание шатровой крыши обуславливается ее схожестью с пирамидой, которая состоит из четырех скатов и основания. Возможен вариант опирания скатов на дом или их выход за его пределы.

Если рассматривать схему обустройства шатровой крыши, то она отличается некой простотой, и для ее расчета используют самые разнообразные способы. Для того, чтобы правильно спроектировать шатровую крышу, чаще всего используется таблица Пифагора, с ее помощью расчеты трапеций и треугольных конструкций проводятся с максимальной точностью.

Для расчета скатов и вальмовых участков также не потребуется много времени, но вот, чтобы с точностью определить размеры стропила накосного или рядового назначения, следует много потрудиться.

Краткая схема строительства включает в себя проведение расчетов, сборку каркаса, закрепление кровли.

Рекомендации по сооружению шатровой крыши дома

1. Коньковая система должна быть изготовлена из одной и той же породы дерева.

2. Так как доски промежуточного назначения устанавливаются с огромным наклоном, они должны быть достаточно прочными, оптимальный размер материала составляет 5х15 см.

3. Для фиксации коротких элементов не потребуются коньковые доски, они закрепляются на угловых участках.

4. На коньковую доску устанавливают стропила центрального, промежуточного характера.

Чтобы работы по проектированию прошли намного проще, следует в точности изучить конструктивные особенности кровли, и основное назначение каждого из ее элементов:

  • в качестве несущей оси, которая является центральной частью сооружения выступает конек;
  • в виде силовых элементов рекомендуется обустройство накосников, одна часть которых фиксируется на коньке, а вторая выходит за кровлю;
  • фиксация центральных стропил происходит на торцевом участке конька, а вывод, за пределами стен;
  • промежуточные типы стропил закрепятся на коньке и скатах.

Чтобы измерения и проектирование прошло как можно точнее, рекомендуем использовать не уровень, а замерную рейку. Для ее изготовления подойдет фанерная полоса или неширокая планка.

Учтите, что материал лучше выбирать из хвойных пород дерева, так как именно эта древесина наиболее устойчива перед внешними раздражителями. Кроме того, дерево должно пройти качественную обработку и сушку.

Толщина конькового бруса и всех стропил должна быть одинаковой. Все замеры выполняются в соотношении с нижней ребровой частью стропила.

По завершению работы на крыше делается обрешетка, размер и конфигурация которой зависит от дальнейшего типа покрытия, а далее проводятся такие работы как:

  • установка пароизоляции — для пристегивания пленки используют строительный степлер, а для улучшения состыковки, на поверхности швов укладывается лента, имеющая герметизирующие свойства;
  • слой утеплителя укладывается вплотную к стропилам, начиная с нижней части, учтите, что интервал между слоем гидроизоляции и утеплителя должен составлять минимум 20 мм, таким образом, удастся организовать вентиляционное пространство;
  • далее проводятся работы по укладке гидроизоляции;
  • контрольная обрешетка является местом, на которое крепится наружное покрытие.

Создание проекта шатровой крыши

Самая главная черта крыши шатрового типа — соблюдение строгой симметричности. Поэтому при ее обустройстве следует проводить очень строгие расчеты. Вся сложность заключается в конструировании системы стропил.

Обустройство шатровой крыши возможно лишь в том случае, если она будет расположена на здании, образующем форму квадрата или правильного многоугольника. В первом случае, крыша будет состоять из четырех равнобедренных треугольных конструкций. Для расчета такой кровли достаточно провести расчеты по определению площади ската и умножить данное значение на четыре. Для определения площади основание, разделенное на два, умножается на высоту треугольной конструкции. Далее, полученное значение суммируют с площадью карнизных участков, имеющих форму трапеции с равными боковыми сторонами.

Следующий этап предполагает расчет площади крыши в соотношении со стеной наружной стены. Учтите, что шатровая крыша обустраивается с наклоном в тридцать или сорок градусов, данное значение учитывается при расчете коньковой зоны.

Высота конька рассчитывается путем умножения половины от длины основной части крыши на тангенс и синус угла наклона крыши. Для определения последних двух значений воспользуйтесь интернетом. Когда высота конька найдена определяется высота треугольной части кровли, согласно которой вычисляются и ее стороны.

Для вычисления параметров карнизных свесов следует исходить из особенностей строения, минимальное значение свеса составляет тридцать сантиметров.

Если данная процедура слишком сложная для вас, то лучше обратиться к специалистам, так как неправильно проведенные расчеты существенно отразятся на качестве и эксплуатационных характеристиках кровли.

Особенности и конструкция шатровой крыши

Существует два варианта обустройства стропильных систем у шатровой крыши:

  • висячий;
  • наслонный.

Первый вариант подходит для крыш, имеющих большие пролеты, при отсутствии возможности в обеспечении подпорок. Таким образом, стропила опираются исключительно на стены, создавая при этом горизонтальное распирающее давление. Для его уменьшения следует произвести установку деревянных или стальных затяжек.

Вверху стропила должны быть соединены между собой, а внизу опираются на стены. Данный тип системы отличается высокой сложностью и имеет редкое применение.

Второй вариант более простой и популярный, но для его обустройства потребуется наличие внутренней несущей стены, на которую будет ложиться часть нагрузки. У данной крыши существует несколько точек опоры, в виде стропильных ног и конька, при этом давление на стенах практически не ощущается.

Между опорными частями существует интервал в 400-500 см. Если данное значение увеличено, то рекомендуется обустройство подпорных механизмов, в виде подкосов. Данный тип стропильной системы требует меньшего расхода материалов, отличается более легким весом и простой конструкцией.

Стропильная система для изготовления шатровой крыши состоит из:

  • диагональных балок, которые имеют угловое расположение;
  • мауэрлатов — балок, предназначенных для опоры нижней части системы стропила;
  • стропильнх ног — деталей, которые крепятся на накосные стропила;
  • подкосов — опоры для предыдущей детали;
  • прогонов, ригелей, лежней, обеспечивающих дополнительную жесткость всей конструкции.

Шатровая крыша фото и подготовительный этап работы

Шатровая крыша в доме должна быть обустроена до того момента, как в нем появится потолок. Подготовительный этап обустройства шатровой крыши включает укладку бруса по периметру конструкции дома. В качестве бруса используются стальные или деревянные балки, которые помогают равномерно распределить вес по конструкции.

Для их фиксации используются специального рода шпильки. Далее следует выполнить ряд действий:

  • проведите разметку оси, по периметру всей обвязки;
  • рассчитайте половину толщины бруса конькового назначения, и отметьте участок, на котором будет устанавливаться первый элемент стропила;
  • установите рейку для проведения замеров одним концом на отмеченную линию и отметьте место, в котором будет расположено стропило;
  • для расчета свеса стропила одну часть бруса установите на крыше, а вторую на внешнем угле стены;
  • для того, чтобы четко определить место расположения каждой детали крыши следует постепенно перемещать рейку на поверхности стены, и размечать место установки каждого из элементов;
  • повторите все вышеперечисленные операции с другими треугольниками.

Шатровая крыша своими руками: особенности монтажа

Чтобы самостоятельно соорудить шатровую крышу потребуется наличие:

  • электропилы;
  • болгарки или лобзика;
  • топора;
  • электрорубанка;
  • молотка с гвоздями;
  • дюбелей с саморезами;
  • брусьев и досок, предпочтительно одной породы дерева;
  • металлических скоб, для изготовления которых используются металлические прутья, толщиной минимум 0,8 см;
  • кровельный отделочный материал.

В начале выполнения монтажных работ производится сборка основных узловых элементов кровли. Для этого потребуется наличие бревен, бруса и досок, определенного сечения. Процедура сборки осуществляется согласно заранее подготовленному шаблону.

На толщину материала влияет, прежде всего, длина стропила, шаг укладки деталей, угол наклона кровли и общая нагрузка. Первоначальная сборка всех элементов осуществляется на земле.

Если планируется обустройство шатровой крыши в доме из дерева, то она устанавливается на верхний венец из бруса.

Начинать работу необходимо с обустройства основной части кровли. На поверхность стен производится укладка мауэрлатов и лежней. Учтите, что перед проведением этого процесса следует позаботиться о предварительной гидроизоляции и установить на стены материал с повышенной влагоустойчивостью, например полиэтиленовую пленку.

Далее производится поднятие двух стропил по противоположным друг от друга углам. Их соединение осуществляется в коньковой зоне. Во избежание ослабление мауэрлата, не делайте на его поверхности надрезы и срубы, предпочтительно использовать доску, предварительно прорубленную под балки.

Далее поднимите два стропила по другим углам и также зафиксируйте их в коньковой зоне. Подгоните врубки, зафиксируйте систему с помощью затяжек. Строительство шатровой крыши своими руками подразумевает отсутствие прогона, поэтому соединение диагональных стропил производится непосредственно на коньке.

Чтобы обеспечить дополнительную жесткость конструкции, рекомендуется установить центральную стойку, которая будет подпирать конек.

Заключительный этап предполагает установку стоек, подкосов и нарожников. Чтобы обеспечить дополнительную жесткость ногам системы из стропил, следует подложить под их поверхность детали в виде штренгелей.

Главным условием правильности выполнения всех работ выступает монтаж накосных стропил под прямым углом.

Для обеспечения защиты стен здания от повышенной влажности рекомендуется свесные части стропила устанавливать между стеной с интервалом в 450 мм. При установке невыступаемых стропил, они нуждаются в дополнительном удлинении с помощью отрезков из досок.

Стропила, в обязательном порядке фиксируются на стенах. Если дом, изготовлен из каменных или кирпичных материалов, то достаточно применения специальной пяти миллиметровой проволоки, которая в виде хомутов одной частью закрепляется на стропиле, а второй на стене, с помощью штыря.

Для фиксации стропила на деревянных стенах, достаточно использования металлических скоб. Следующий этап — установка обрешетки, обеспечение качественной ветрозащиты, паро- и гидроизоляционные работы.

Учтите, что лишь при правильно проведенном расчете и соблюдении всех технологических моментов обустройства крыши, она прослужит его владельцу долго и качественно, и обеспечит надежную защиту всего здания от негативных воздействий окружающей среды.

Процедура усиления шатровой крыши и технология ее проведения

Для улучшения жесткости и надежности всей конструкции шатровой крыши, ее стропильная системы нуждается в дополнительном усилении, о технологии проведения этого процесса и поговорим далее:

1. Установка штренгелей позволит обеспечить надежность усиления угловых участков. Данный элемент имеет форму бруса, который устанавливается вблизи мауэрлата и способствует образованию угла. Советуем, вдобавок к штренгелу установить элемент в виде фермы.

2. Для соединения перекрытия и бруса используют элементы в виде стоек. Именно они отвечают за равномерность распределения всей нагрузки.

3. При слишком большой длине диагональных стропил, рекомендуется вместо обычного бруса, установить балки сдвоенного характера.

4. Чтобы соорудить обрешетку воспользуйтесь деревянными досками или брусками, сечением 4х4 см.

5. Перед использованием любых материалов на основе дерева, рекомендуется провести их обработку с помощью специальных составов влагооталкивающего и антисептичского назначения.

6. Не используйте материалы с повышенной влажностью, так как по мере высыхания они приведут к деформации кровли.

7. Монтаж обрешетки производится перпендикулярно по отношению к ногам стропила.

Стропильная система шатровой крыши: схема, расчет и монтаж

Если стропильная система шатровой крыши была сооружена по неверно разработанной схеме, то в течение полугода данный фактор можно будет заметить по перекосам конструкции, которые предшествуют ее разрушению.

И так как стропиловка такой четырехскатной кровли возводится по особым правилам, то неопытному человеку, желающему самостоятельно возвести ее, необходимо тщательно ознакомиться с ними.

В чем особенность шатровой конструкции?

Шатровая конструкция может быть известна под названием «конверт». Данное название отображает конфигурацию сооружения в чертеже.

Стропильная система конструируется в соответствии с регламентом технологии строительства четырехскатных крыш, но не без применения собственной специфики.

Дело в том, что шатровая кровля не имеет коньковой зоны и фронтонов.

Вместо конька эксплуатируется центральная опора, которая удерживает на своей вершине все несущие элементы стропильной конструкции.

Если посмотреть на четырехскатку с геометрической точки зрения, то можно заметить, что данный тип сооружения состоит из четырех равносторонних треугольников.

Фигуры своим основанием посредством мауэрлата упираются на несущие стены квадратной коробки будущего дома.

Их вершины либо опираются друг на друга, либо наклонены на несущий столб.

Что касается положения стропильных ног, то в шатровой конструкции, как и в других типах скатных крыш, могут использоваться висячие и наклонные стропилины.

Висячие стропила имеют две опорных точки – коньковый узел и мауэрлат, а для наслонных стропилин требуется дополнительная опора в виде вертикальной стойки, которая монтируется по центру на внутреннюю несущую стену дома.

Таким образом, первый вид стропильной системы выбирают, если в сооружаемом объекте отсутствует внутренняя несущая стена, а второй тип системы рекомендуется при ее наличии.

Сегодня наслонная технология чаще всего применяется в загородном жилом строительстве.

Висячая схема отличается сложностью монтажа, к тому же такая конструкция неудобна в ремонте, ведь все составляющие стропильной системы взаимосвязаны, что вынуждает при ремонте системы демонтировать неповрежденные элементы.

Стропильную систему крыши рекомендуется выполнять не только по грамотно составленной схеме, но и из качественного материала.

Конструкция с момента возведения начинает испытывать постоянные (обрешетка, кровельные изделия) и временные нагрузки (снег, ветер), что, конечно же, отразится на сроке ее эксплуатации.

Обычно в индивидуальном строительстве стропильную систему выполняют из дерева, совсем редко из металлических элементов.

По незнанию домашние мастера приобретают древесину из тех деревьев, которые произрастали в средней полосе страны, в то время как лучшим пиломатериалом считается древесина, доставленная из северных регионов, где суровый климат способствует формированию плотной структуры древесины.

Конструкция стропильной системы шатровой кровли

Классическая шатровая стропильная система подобна пирамиде: ее вершину и углы соединяют угловые (диагональные) стропила, без которых нельзя построить четырехскатный дом.

Каждое стропило несет одинаково большую нагрузку. Данные элементы – самые длинные в шатровом сооружении, их верхняя часть служит опорой для нарожников.

Последние представляют собой укороченные стропильные ноги, предназначение которых сводится к поддерживанию участка ската между диагональными стропилами и свесом крыши.

Иногда для сооружения конструкции пирамидальной крыши требуются слишком длинные диагональные стропила, за неимением указанных элементов с нужными параметрами их изготавливают путем наращивания.

К примеру, если для стропильной системы нужны угловые стропила длиной более 4,5 метра, то их сооружают из двух брусьев, которые сшивают метровым отрезком такого же материала.

Видео:

Изначально накосная нога сбивалась из двух досок, используемых для изготовления укороченных стропил.

Сооружая крышу-«конверт» для жилого дома, нужно заранее планировать вентиляцию кровли в виде 2-3 см зазора.

Преследуя данную цель, необходимо правильно выбрать ширину досок, с применением которых будет строиться стропильная система.

Вентиляционный зазор формируется между верхней плоскостью ската и плитами утеплителя, при этом если теплоизоляционный материал имеет толщину 125 мм, то доска должна иметь ширину 150 мм.

Если же толщина приобретенного утеплителя практически соответствует ширине доски, то на стропила монтируется контробрешетка.

Так как диагональные стропила имеют значительную длину, то они могут провисать. Исключить возникновение подобной проблемы можно, если повысить их жесткость посредством монтажа дополнительных опор.

Количество и тип дополнительных поддерживающих элементов зависит от длины пролета, который перекрывает угловая стропилина.

При длине пролета в 7 – 7,5 м достаточно того, что жесткость угловому элементу обеспечивает вверху конструкции подкос.

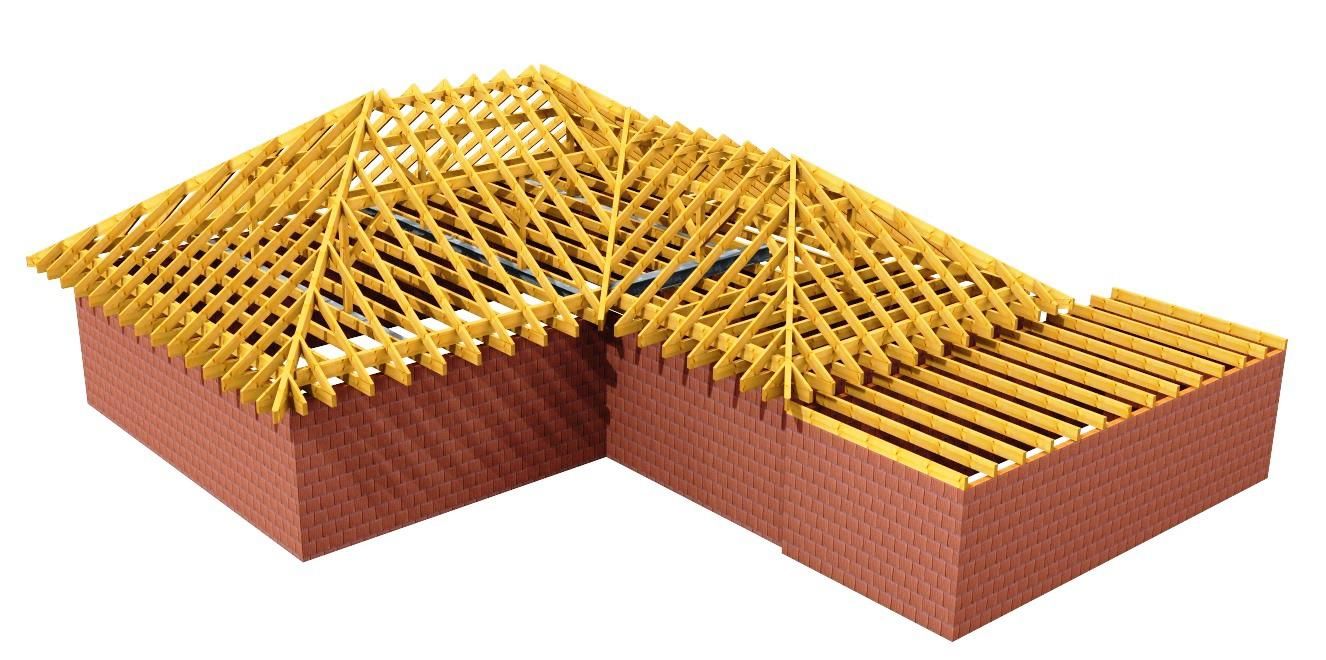

Схема каркаса

Если указанное расстояние достигает 9 м, то, помимо подкоса, в нижней части конструкции (четверть длины от крайней точки) монтируется опора из бруса, или шпренгели.

При пролете длиной свыше 9 м дополнительную опору монтируют по центру, и то только в том случае, если перекрытие имеет ж/б несущую основу, на что указывают строительные нормы.

В стропиловке подкосы монтируют под произвольным углом от 450 до 530, а шпренгели и другие вспомогательные опоры – только вертикально.

Обустройство конькового уровня и нарожников

В стропильной системе пирамидальной крыши отсутствуют коньковые прогоны. Пирамидальную форму конструкция приобретает за счет установленного по центру несущего столба, в который за счет врубок надежно упираются диагональные и центральные ноги.

Сама несущая опора может опираться:

  • на нижнее перекрытие – практически забытая технология, ее применение отнимает много полезного пространства и требует своих порядков в проектировании. Чаще всего данный метод находит применение в устройстве летних беседок, когда вокруг опоры обустраивается общая столешница;
  • центральный брус перекрытия – самый рациональный метод в загородном жилом строительстве. Брус монтируют на несущую стену, расположенную внутри здания, или на лежень, с целью усиления жесткости перекрытия к последнему крепят подкосы;
  • верхнюю часть центральных вальм соединенных металлическим уголком – при данном способе на мауэрлат передается распор, по этой причине каждую вальмовую ногу удерживает ригель.

Все элементы стропиловки образовывают прочную и стабильную конструкцию, которая может выдержать значительные нагрузки.

Отсутствие или неправильный монтаж одного из них может привести к перекосу и последующему разрушению стропильной системы кровли.

Поэтому даже установке нарожников должно уделяться максимум внимания. Внизу системы укороченные стропилины монтируются подобно монтажу узлов центральных вальмовых ног.

Своим верхним краем нарожники могут опираться на угловые ноги по-разному. Элементы могут быть соединены с цельным брусом за счет пазовой выемки, либо путем опирания на дополнительный брусок, прибитый внизу диагональной ноги.

Видео:

Если к креплению нарожников не предъявляют особых требований относительно прочностных показателей, то оно может быть выполнено путем вбивания нескольких строительных гвоздей.

Самой распространенной технологией является монтаж нарожников посредством опорных брусьев, которые прибиваются на одном уровне с нижней частью накоса.

Такой подход позволяет повысить прочность углового накоса и выполнить монтаж нарожников быстро и надежно.

Монтируются укороченные и стандартные стропилины с шагом, соответствующим ширине теплоизоляционного листа.

Этапы сооружения шатровой крыши

Первый этап сооружения стропильной шатровой системы включает в себя подготовку основания. С этой целью устанавливается мауэрлат, монтируются балки перекрытия и полубалки.

За счет последних элементов стропильной системы формируются свесы крыши перпендикулярно направленные основным балкам.

Сами балки, выполняющие функцию перекрытия и выноса, монтируют от центра, то есть вначале обустраивается центральная балка, а потом от нее в разные стороны укладываются остальные с определенным шагом.

Что касается способа монтажа мауэрлата, то он зависит от материала, из которого возведены стены дома.

Если стены бетонные, то по ним заливается монолитный пояс, к которому фиксируют мауэрлат, а если кирпичные, то их обустраивают по периметру с внешней стороны бортиком из кирпичей, а с внутренней стороны монтируют мауэрлат.

На следующем этапе выполняют установку несущей опоры стропильной системы, центральных и угловых ног:

  1. стойка монтируется в центре перекрытия, обычно для ее изготовления используют брус от 150 мм, вертикальность установки проверяется отвесом;
  2. устанавливаются центральные стропилины, вверху к опоре и внизу к мауэрлату они крепятся стальными уголками;
  3. для ориентировки от конькового узла натягивают к углам основания шнуры, по ним монтируют накосы;
  4. по завершению установки диагональных ног приступают к монтажу подкосов или опорных стоек.

После монтажа опорных стоек или подкосов приступают к изготовлению и монтажу нарожников.

Предназначение укороченных стропил сводится к заполнению пространства между центральными и диагональными стропилинами, что, в свою очередь, позволяет обеспечить жесткое основание скатам шатровой крыши. Устанавливаются нарожники параллельно центральным стропилам.

Верхняя часть нарожников упирается в накосные стропила, а их нижний край фиксируется на балках и выносах, по мере приближения к углу стропильной системы длина этих элементов уменьшается.

Под нарожники монтируют небольшие подпорки.

После того как стропильная система сформирована, обустраивается обрешетка, выполняются теплоизоляционные работы и монтируется выбранный тип кровельного покрытия.

Шатровая крыша, как сделать шатровую крышу своими руками, полезные советы.

Шатровые крыши на домах привлекают внимание издалека. Лаконичность формы и кажущаяся простота крыши подкупает, поэтому возникающее желание сделать подобную крышу естественно. Что для строительства необходимо предусмотреть и как правильно возвести крышу.

Шатер или вальмовая крыша

Наиболее экономичным вариантом крыши частного дома, с точки зрения экономии материалов для строительства,  является шатровая крыша. Скаты крыши выполнены в виде равнобедренных треугольников, образующих общую вершину, основанием крыши является квадрат.

Крыша в виде шатра является разновидностью четырехскатной крыши.

Кстати, другое название шатровой крыши это вальмовая крыша. Основанием вальмовой крыши является также прямоугольник, две боковые грани  треугольные, а две остальные представляют трапецию.


Безупречная симметрия скатов и стропильной системы крыши требует точного расчета и скоординированности действий при ее возведении самостоятельно. Для того, чтобы смастерить такую крышу, необходимо изучить особенности ее конструкции.

Конструкции шатровых крыш

Основными элементами стропильной системы крыши в виде шатра являются:

•  диагональные стропила, расположенные по углам каркаса крыши

•  опорная балка мауэрлат, служащая опорой концов стропил

•  укороченные стропила или нарожники, прикрепленные к накосным стропилам

•  опоры подкосы

•  дополнительные опоры (прогоны, ригели и лежни), создающие дополнительную жесткость крыше.

Тем не менее, сложное расположение элементов шатровой крыши и стропила создают востребованную устойчивую систему, которую используют при строительстве загородных домов. Естественно, для сооружения шатровой крыши требуется расчет, формулы которого основаны на тривиальных способах расчета треугольников.

Расчет шатровой крыши

Целью расчета шатровой крыши является нахождение объема материалов, необходимых для ее возведения (кровельный, подкровельный материал),

обрешетка и устройства стропильной системы по заданным параметрам. Кроме объемных параметров, производят расчет угла наклона ската и динамическую прочность всей системы.

Безусловно, по количеству параметров расчет достаточно объемен и сложен, поэтому рекомендуется воспользоваться он-лайн  калькулятором.



В результате расчета будут получены следующие данные:

•  углы наклона стропил боковых

•  общая площадь поверхности кровли (с учетом свесов)

•  длины диагональных, боковых и накосных стропил

•  рекомендуемое стропильное сечение

•  количество необходимых стропил для устройства системы

•  объемы бруса для стропил (м3)

•  количество рядов обрешетки.

Полученных данных достаточно для возведения шатровой крыши своими руками.


Возводим шатровую крышу

Сооружение шатровой крыши рекомендуется начинать с малых архитектурных форм, например, крыши открытой беседки или гаража. Отличный повод для изучения технологии возведения крыши и последующего усовершенствования полученных навыков в работе!

каркас

Каркас шатровой крыши имеет классически простую конструкцию и состоит из 4-х диагональных стропил и 8-и подкосов (по 2 подкоса на каждое стропило).

Монтаж крыши начинают с возведения каркаса. Необходимо помнить, что для деревянных домов каркас будет опираться на верхние венцы, для кирпичных домов и домов из пенобетона на мауэрлат.

установка мауэрлата и опорных брусьев

Для привязки мауэрлата рекомендуется произвести монтаж закладных элементов и  армопояса. Для создания мауэрлата используют деревянные брусья, закрепленные по периметру между собой прямым замком.

Существуют такие способы крепления мауэрлата:

•  с применением проволоки из стали

•  используя строительные шпильки

•  с помощью анкерных болтов.





Крепление мауэрлата с применением проволоки производят путем закладки кусков стальной проволоки на расстоянии 20-30 мм. После высыхания кладки проволокой обвивают брус и закрепляют ее концы.

Строительные шпильки для крепления имеют Г-образную форму  и максимальную глубину погружения в бетонную подушку до 450 мм. Для установки шпилек мауэрлат размечают и сверлят отверстия для установки. Затем шпильки устанавливают по месту и закручивают гайкой.

Полезные советы

Независимо от выбранного способа крепления мауэрлата при установке крепежа необходимо учитывать наличие гидроизоляционного слоя. Материал гидроизоляции прокалывают перед введением шпилек. После заливки бетоном необходимо прочистить резьбу шпилек до того, пока бетон не застыл.

Крепление мауэрлата с помощью анкерных болтов производят непосредственно в армопояс перед заливкой. Для разметки отверстий под анкерные болты подготавливают доску и размечают на ней места установки. Затем доску прикладывают к грани мауэрлата и высверливают отверстия согласно разметке. Подготовленный мауэрлат надевают на болты, подкладывают шайбу и закручивают гайку.

монтаж стропильной системы

Выровняв мауэрлат по периметру, можно переходить к установке стропильной системы – диагональных стропил, который располагают по диагоналям шатровой крыши.  Для справки: основная нагрузка стропильной системы шатровой крыши приходится именно на диагональные стропила. Диагональные балки имеют значительную длину и соответственно вес.

Монтаж диагональных стропил производят по расчетной распорной или безраспорной схеме, по которой стропильная нога диагональной балки может упираться  в мауэрлат или балку. Угол наклона диагональных стропил может составлять до 23°.   Вторая пара диагональных стропил устанавливается аналогичным образом. После установки длинных диагональных стропил  к ним примыкают по два коротких подкоса.

При работе может возникнуть необходимость стесывания верхней пласти накосной стропилы, которую требуется уложить на ребре под углом. Пласть, расположенную в ендове, стесывают желобком. Это позволяет проще производить укладку обрешетки.

Полезные советы

Согласно выбранному проекту все сопутствующие операции при возведении шатровой крыши – возведение обрешетки, устройство ендовы, обрамления труб и проемов производят при монтаже стропильной системы. Строгое соблюдение технологии возведения обеспечит хороший результат.

Выбор крепежа для возведения шатровой крыши

Выбору крепежа для возведения крыши необходимо уделить особое внимание.

Для соединения элементов стропильной системы будет задействован следующий металлический крепеж:

•  перфорированные пластины зубчатые и гвоздевые

•  скобы, хомуты, шурупы и гвозди

•  уголки стальные перфорированные

•  салазки и ползунки для крепления стропил.

Кроме того, могут  потребоваться деревянные изделия:

•  нагели и пластины

•  треугольники бруски

•  накладки при создании шипового соединения.

Крепеж рекомендуется выбирать улучшенного качества, потому что стропильная система и шатровая крыша должны обладать повышенной прочностью.

Шатровая крыша своими руками — устройство шатровой кровли, материалы, проекты домов

Шатровая крыша с ростом частного строительства снова набирает популярность. Внешне такая кровля напоминает шатер отсюда и название. Монтаж конструкции такого класса сложный и ответственный процесс. Ошибки устранить будет трудно, чаще всего невозможно. Несмотря на это собрать шатровую крышу своими руками вполне реально, главное правильно произвести расчеты стропильной системы и иметь минимальные навыки в кровельной сфере.

В нашей статье мы подробно разберемся, как правильно произвести работы по монтажу кровли и какие особенности имеет данная конструкция.

Содержание

  1. Особенности конструкции.

  2. Расчет шатровой крыши.

  3. Виды шатровых систем.

  4. Монтаж кровельной системы своими руками.

  5. Кровельные материалы для шатровой крыши.

Особенности конструкции

Шатровая кровля – строго симметричная конструкция. Установить ее можно на любой дом, но проще всего реализовать проект на сооружение квадратной или прямоугольной формы. Основой всей системы являются стропила. Устройство стропил сложное, поэтому прежде чем приступить к сборке кровли необходимо произвести грамотный расчет всей стропильной системы. Произвести сборку шатровой крыши своими руками без грамотных расчетов невозможно!

Важные правила:

  • Древесина, которая используется для сооружения стропильной системы и конька должна быть одной породы.

  • Промежуточные доски должны иметь размер 50*150 мм и не меньше, угол наклона досок более резкий.

  • Шатровая конструкция предполагает использование угловые и накосных стропил. Центровые стропила крепятся к коньковой доске, накосные осуществляют силовую функцию. Один конец накосных стропил выступает за площадь дома, а другой крепится к коньку. Угловые стропила крепятся к концу конька.

  • Короткие элементы стропильной системы крепятся исключительно к угловым стропилам, не допускается крепеж к коньковой доске.

  • Конек шатровой крыши – это центр, из которого происходит разветвление стропил промежуточного типа.

  • Наличие фронтона данная система не предусматривает.

Расчет шатровой крыши

Расчет шатровой крыши начинается со скатов. Если будущий дом имеет квадратную форму, то нужно разбить его схематично на 4 треугольника и вычислить площадь каждого. Для этого потребуется чертеж бедующей крыши. Расчеты делаются по следующей формуле: Sската=BC*AD/2.

Далее высчитывается площадь карниза по формуле: (BC+EF)/2*DG. И только тогда можно получить площадь всей крыши, сложив площадь ската и площадь свесов карниза и умножив данную сумму на 4. Далее необходимо рассчитать свес крыши. Минимальной величиной являются 30 см. Для более точного расчета необходимо воспользоваться формулой С=arctg AD/DC.

Важно: округлять расчеты не рекомендуется, есть риск ошибиться в цифрах.

Если крыша имеет более сложную форму, советуем для получения детальных расчетов обратиться к профессионалам. После того как все вычисления сделаны можно приступать к сборке шатровой крыши своими руками.

Виды шатровых систем

Существуют такие виды шатровых крыш: висячие или наслонные. Висячая система сооружается при наличии больших пролетов, при отсутствии возможности укрепления их подпорками или стенами. Опорой в этом случае выступают только наружные стены, это приводит к возникновению горизонтального давления. Для его снижения необходимо установить затяжки, они могут быть деревянными или металлическими. Висячие стропила в верхней части фиксируются друг с другом, а в нижней упираются в наружную стену дома.

Важно: данный вид кровли является самым сложным в реализации, поэтому делать монтаж шатровой крыши своими руками не рекомендуем.

Наслонная крыша более простая, для ее устройства необходима несущая стена или опоры, которые могут быть установлены в центре крыши. Такая конструкция предполагает как минимум две опоры: на стропильные ноги и конек. Благодаря этому давление на стены минимизируется. Максимальная допустимая величина пролета для такой системы 4,5 м.

Важно: если пролеты больше, то потребуется установка дополнительных подкосов.

Наслонная система не только более простая в реализации, но и менее затратная.

Монтаж кровельной системы

Шатровая кровля собирается по следующему плану:

  • Все стропила и основные узлы собираются на земле. Для этого потребуется ранее заготовленный шаблон и бревна (или брус, доски). Толщина пиломатериалов вычисляется в зависимости от шага, с которым укладываются стропила, от их длины. Также сечение бруса зависит от предполагаемой нагрузки от снежного покрова и угла наклона крыши. Сборку на земле стропильной конструкции осуществляют по мауэрлату (для кирпичных или каменных строений). В деревянном доме стропильная система будет опираться на верхние венцы сруба.

  • После того как черновой вариант стропильной системы собран, начинается непосредственный монтаж крыши. Первый этап укладка на стены мауэрлата.

  • Далее с помощью помощников с двух противоположных углов поднимаются стропила диагонального типа и фиксируются между собой в коньковом узле.

  • Далее поднимаются промежуточные стропила, четко подгоняются врубки и только потом стропила фиксируются в коньке с помощью затяжек. Четырехскатная шатровая крыша отличается от обычной четырехскатной кровли отсутствием прогонов – и диагональные и промежуточные стропила соединяются в коньке.

  • Финишный этап сборки стропильной конструкции установка нарожников. Для того чтобы повысить жесткость их укрепляют шпренгелями. Установка стропил происходит на расстоянии не менее 500 мм от стены (необходимо для защиты стены дома от воды). Если размер стропил не позволяет сделать отступ от стены дома, то их наращивают (прибивают обрезки досок). Стропила обязательно фиксируются со стенами, если стена кирпичная или каменная используют толстую строительную проволоку, если стены деревянные фиксацию осуществляют металлическими скобами.

Важно: одно из важных правил шатровой кровли – это установка накосных стропил строго под углом в 90 градусов.

  • После того как стропильная система будет собрана приступают к укладке обрешетки, паро- и гидроизоляционного слоя. Самый верхний слой – кровельное покрытие.

Кровельные материалы для шатровой крыши

Одно из основных преимуществ шатровой кровли – это возможность использовать абсолютно любой кровельный материал. Покрыть крышу можно металлочерепицей, профнастилом, натуральной черепицей или битумной, а также ондулином. Данная деревянная стропильная система считается одной из самых прочных, поэтому может вынести давление от тяжелого кровельного покрытия.

При выборе материала можно учитывать только собственные вкусовые предпочтения, материальные возможности и качество покрытия.

Важно: шатровая крыша должна быть оснащена вентиляционными каналами и специальной вытяжкой – это существенно продлит срок службы стропильной системы и всего кровельного «пирога».

Добавить комментарий

Шатровая крыша дома своими руками.

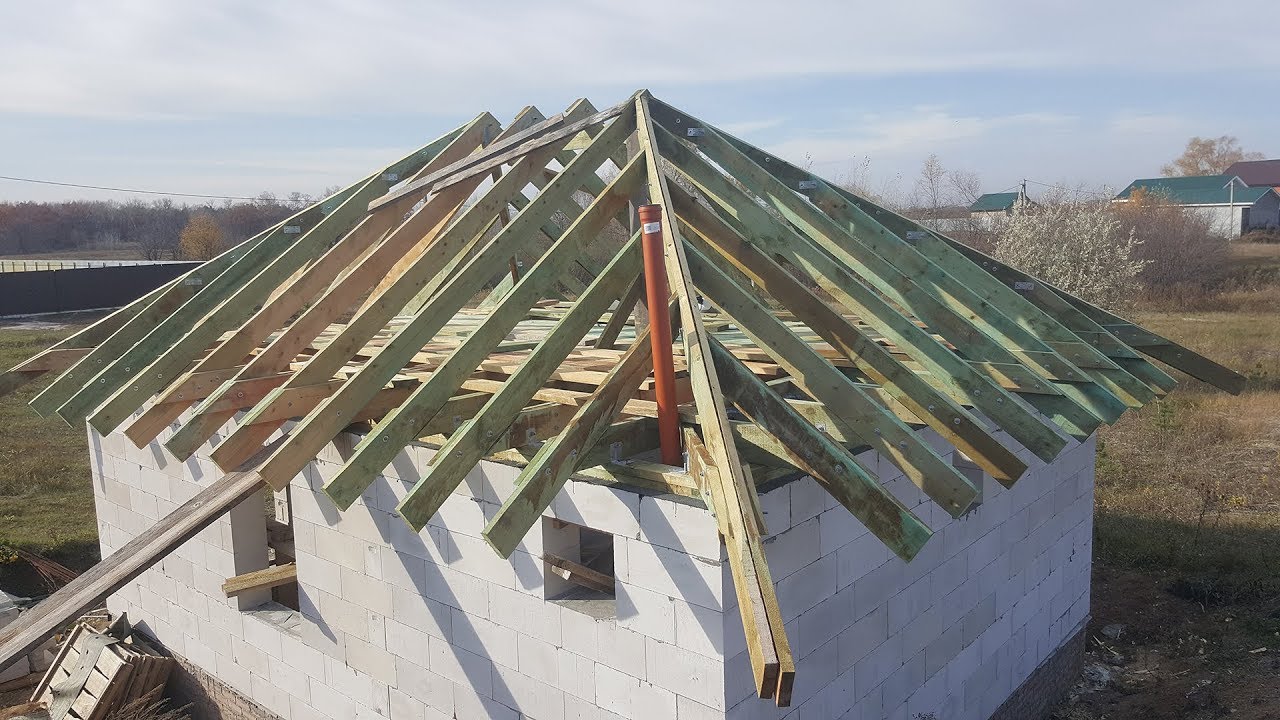

   По большому счёту, шатровая крыша (см. фото) – это та же вальмовая крыша, в которой длина конька равна нулю, т.е. конька нет, и все угловые стропила сходятся в одной точке. Чаще всего её возводят на домах, коробка которых представляет из себя квадрат.

    Давайте рассмотрим один пример такой крыши. Стропила у нас будут опираться на балки перекрытия. Допустим, мы имеем коробку дома размером 10х10 метров с несущей перегородкой посередине.



ШАГ 1: Устанавливаем мауэрлаты, балки перекрытия и выноса (см. рис.1). Балки перекрытия и выноса ставим, начиная от середины, т.е. сначала центральные, а потом от них влево-вправо остальные с рассчитанным шагом.



Рисунок 1

   Мы видим, что крайние балки перекрытия и крайние выноса находятся от угла дома на одинаковом расстоянии. Как мы уже говорили в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия», расстояние это желательно брать не меньше 0,8-1 метра.

ШАГ 2: Посередине будущей крыши устанавливаем центральную стойку из бруса 150х150 мм. Высоту её определяем из предварительного эскиза крыши, выполненного на бумаге. Стойку фиксируем строго вертикально при помощи двух временных укосин (см. рис.2). После того, как мы в следующем шаге установим центральные стропила, укосины можно будет убирать. На последующих рисунках они не показаны.



Рисунок 2

ШАГ 3: Изготавливаем и устанавливаем четыре центральных стропила скатов.

   Как размечаются стропила, показано на рис. 3







 Рисунок 3

   Таким образом мы делаем все четыре центральных стропила скатов и устанавливаем их (см. рис.4):



Рисунок 4

   Вверху между собой их можно сшить либо гвоздями, либо при помощи металлических уголков, как показано на рисунке.

ШАГ 4: Пришиваем ветровые доски и устанавливаем угловые выноса (см. рис. 5). Как делать угловые выноса также подробно описано в статье о вальмовой крыше (ссылка выше):



Рисунок 5

ШАГ 5: Изготавливаем и устанавливаем угловые стропила.

   Для этого в первую очередь натягиваем шнурку (см. рис. 6):





 Рисунок 6

   Далее с помощью малки мы замеряем углы нижнего и верхнего запилов. Как это делается, мы уже видели при описании вальмовых крыш.

   Сейчас я хочу показать способ, который мы всегда используем при установке угловых стропил длиной более 6 метров (когда их приходится наращивать). В первую очередь мы берём две доски по 6 метров. У одной делаем только нижний запил, у другой только верхний. Затем ставим эти две доски, сшивая их между собой гвоздями прямо по месту. Также сразу ставим под них стойку (см. рис.7):



Рисунок 7

   Теперь рулеткой замеряем длины двух кусков, которых нам не хватает – одного с верхним запилом, другого с нижним. Изготавливаем их и нашиваем на уже стоящие доски.

   Таким образом мы делаем все четыре угловые стропила (см. рис.8):



Рисунок 8

ШАГ 6: Добавляем на углы выноса, которых не хватает, и при необходимости ставим под стропила стойки (см. рис.9):



Рисунок 9

   Необходимость установки стоек определяется расчётом, в зависимости от размеров крыши и снеговых нагрузок. Стойки желательнее упирать на несущие перегородки, либо ставить подкосы. Возможность установки стоек на балки перекрытия также проверяется расчётом. Об этом мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». При этом всегда старайтесь по возможности смещать стойки ближе к несущим стенам, чтобы уменьшить нагрузку на балки.

ШАГ 7: Изготавливаем и устанавливаем все нарожники (см. рис.10). Порядок изготовления нарожников показан здесь…



Рисунок 10

   Под нарожники, опирающиеся на выноса, над мауэрлатом ставим небольшие подпорки.

   После этого нам остаётся подшить карнизы снизу и сделать обрешётку.



СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:
  • Строительство Х-образных (восьмискатных) крыш.

  • Строительство Т-образной крыши дома.

  • Монтаж Г-образной крыши с фронтонами различной ширины.

  • Г-образная крыша дома с равными фронтонами.

  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!


Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и…
Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Основы каркаса вальмовой крыши

Как и любой другой тип крыши, вальмовая крыша обрамление начинается с определения длины и резки общего стропила. То общее стропило будет определять высоту и длину коньковой доски который установит, где расположены вальмовые стропила.

Плюсы

  • Простая шатровая крыша спускается со всех четырех сторон, связывая внешние стены вместе, делая здание более прочным, чем двускатная крыша. Особенно полезно в районах с сильным ветром.
  • Увеличивает общую стоимость и внешний вид дома.
  • Отсутствие высоких фронтонных стен, что позволяет сэкономить на обшивке, сайдинге или кирпиче.

Минусы

  • Сложнее построить, чем двускатную крышу .
  • Дороже двускатной крыши.

Части вальмовой крыши

  • Рядовые стропила используются для центрирования коньковой доски в здания, установите высоту и найдите концы конька.Общины работают от конька и вниз к вершинам наружных стен.
  • Коньковая доска — это самая верхняя часть вальмовой крыши, которая используется для крепления обычных и вальмовых стропил.
  • Вальмовые стропила прибиваются под углом 45 градусов к коньковой доске к четырем внешним углам здания. Также используется для прибивания верхней части нарожных стропил.
  • Нарожные стропила прибиваются к вальме и спускаются вниз к наружным стенам.У них такое же седло и хвост, как у обычных. Верхний отвесный срез — это особый срез, называемый составным скосом.
  • Расположение частей каркаса вальмовой крыши

    Некоторые из ваших более дорогих индивидуальных домов имеют то, что я называю взаимозаменяемой крышей.

    Это тип вальмовой крыши, в которой основной пролет имеет один скат, а концы вальм имеют более крутой скат.

    Это делает коньковую доску длиннее, благодаря чему здание кажется больше, а крыша круче, чем она есть на самом деле.Это добавляет еще больше ценности дому.

    Ссылки на соответствующие страницы Carpentry Pro Framer


    Обрамление вальмовой крыши

    Обрамление вальмовой крыши может показаться сложным, но с представленной здесь информацией вы сможете построить простую крышу. После того, как вы узнаете, как построить двускатную крышу, вы должны быть готовы взяться за простую крышу с вальмами.

    Так же, как и двускатная крыша, вальма состоит из простых стропил, а также вальмовых и нарожных стропил.

    Обрамление вальм обходится дороже, чем фронтона, из-за дополнительных трудозатрат на обрамление вальм.

    Многим нравится внешний вид, а также делает здание более ветрозащитным.

    Разметка вальмовой крыши


    Первый шаг в обустройстве вальмовой крыши такой же, как и при двускатной, найти прогон обычного стропила. Это позволит разместить потолочные балки. рядом с обычными и вальмовыми стропилами.

    Как и в случае с любым другим типом каркаса крыши, существует несколько различных способов выполнения работы. Ниже приведены шаги, которые я использую.

    В качестве примера предположим, что нам нужно обрамить простую вальмовую крышу для здания размером 12 на 28 футов.

    На данном этапе уклон крыши не имеет значения, нас интересует только прогон обычных стропил.

    Начало найдя точную ширину здания, это измерение будет используется для нахождения прогона обычного стропила. Я буду использовать 12′ в качестве примера для этого сценария.

    Используя Мастер-калькулятор строительства, введите 12 футов минус один дюйм и половину (толщина коньковой доски), деленное на 2, равно 5 футам 11 и одной четверти дюйма пробега.

    Это будучи пробегом обычных стропил, вы можете теперь измерить от наружные углы здания, где должны располагаться вальмы.

    После установки всех обычных стропил можно установить потолочные балки. рядом с местом, где должны располагаться стропила. В зависимости от шага крыши, вы можете оставить торцевую потолочную балку снаружи до тех пор, пока вальмовые стропила на месте.

    Возведение вальмовой крыши

    Установка коньковой доски является первым шагом в создании каркаса вальмовой крыши. Как только гребень установлен, положение бедер будет известно.

    Мне нравится использовать как минимум трех плотников установить коньковую доску на любую крышу.Для установки конька нужно иметь по крайней мере шесть обычных стропил вырезаются и размещаются рядом с их окончательным местом.

    С двумя плотниками посередине здания у концов коньковой доски треть может передать верхушку общего пользования людям посередине.

    Некоторые монтажники крыш любят устанавливать коньковую доску с парой обычных разметка от торца коньковой доски. Это облегчает прибейте вальмовые стропила к коньку и гребню.

    Старт прикрепив одно стропило к верхней части стены рядом с потолочной балкой, с плотником посередине, держащим верхнюю часть примерно в место расположения.Затем перейдите на противоположную сторону здания и повторите процесс. Человек посередине теперь может просто оставить отвесные порезы вместе, чтобы поддерживать вес. Теперь повторите процесс с третьим человеком на другом конце коньковой доски.

    плотник, работавший с внешними стенами, теперь может передать конек доберитесь до мужчин посередине и помогите им соскользнуть с хребта между общими и прибивая его на место.

    Вы теперь можно разместить основные стропила на концах конька доска.Это зафиксирует гребень в его окончательном положении и устранит необходимость временных брекетов.

    Теперь можно перейти к установке вальмовых стропил. Если они не очень длинные и тяжелые, для этого потребуется всего два плотника.

    Всегда сначала прибивайте нижнюю часть, а затем верхнюю.

    На этом этапе при создании каркаса вальмовой крыши я предпочитаю устанавливать остальные общие элементы, чтобы дать кровельному резцу преимущество перед вальмовыми домкратами.

    Вальмовые нарожные стропила

    Перед установкой вальмовых стропил вальмовое стропило необходимо выпрямить с веревкой, прибитой сверху, а затем временной скобой, прибитой рядом центр, чтобы держать его прямо.

    Нарожные стропила должны быть прибиты к противоположным сторонам вальмового стропила, чтобы он оставался прямым.

    Последним этапом создания каркаса вальмовой крыши является установка фасции перед укладкой обшивки.

    Ссылки на соответствующие страницы Carpentry Pro Framer


    Один способ разметить и обрезать вальмовое стропило

    Одним из самых надежных способов обрамления крыши является использование вальмовой конструкции. Плоскости крыши наклонены вверх со всех сторон, поэтому каркас подпирает крышу со всех сторон.Если здание квадратное и стороны одинаковой длины, плоскости крыши сойдутся в одной точке, как в пирамиде. В здании прямоугольной формы с вальмовой крышей плоскости крыши на двух более длинных сторонах сходятся на коньке, как показано на рисунке ниже.

    Ключевым конструктивным элементом является вальмовое стропило, которое простирается от угла здания до пика или конька. Прежде чем мы объясним вальмовые стропила, вам нужно понять, как раскладывать и резать обычные стропила крыши; это описано в « Резка обычных стропил » (март 17).Существует много вариантов вальмовых крыш и их конструкции, но для целей этой статьи давайте предположим, что все плоскости крыши имеют одинаковый уклон (6:12) и что они встречаются на коньке. Для простоты будем делать все обрамление из 2 шт.

    Тим Хили Вальмовые стропила поддерживают две наклонные плоскости, образующие вальмовую крышу. В зависимости от размера кровли вальмы могут быть сдвоены или выполнены из другого материала, например, из ЛВЛ.

    Внимание, спойлер
    Если бы вы показали метод, который я здесь описываю, многим опытным фреймовщикам, они бы отмахнулись от него, назвав работой воина выходного дня или новичка.Но учитывая, что эта колонка предназначена для начинающих мастеров или для тех, кто не может регулярно возводить крыши, я хотел представить простой и надежный подход, которому может следовать каждый при укладке вальмовой крыши. Этот метод является отличным запасным вариантом, который устраняет необходимость выполнять математические махинации, которые обычно требуются при использовании традиционных методов раскладки вальмового стропила. Для получения отличной статьи о традиционном способе создания каркаса вальмовой крыши взгляните на статью Тима Улера «Обрамление вальмовой крыши », сентябрь 13.

    Цель:
    Понять, как работает вальмовое стропило в вальмовой крыше, и понять этот конкретный метод расчета и обрезки вальмового стропила .

  • Знакомство и базовые навыки работы с циркулярной пилой.
  • Способность делать точные измерения и записывать их.
  • Знакомство и базовые навыки работы с угольником.
  • Инструменты:

    • Измерительные ленты
    • Framing Square
    • Лестницы
    • Круговая пила
  • Круговая пила
  • Vocabulary:

    • Common Rafters: Крыша Обрамление членов, которые идут от верхней стены пластины к коньку.
    • Рядовые стропила King: Рядовые стропила вальмовой крыши, которые сходятся под прямым углом по обеим сторонам вальмового стропила.
    • Высота над пластиной: Расстояние на стропиле, измеренное по отвесу от верхнего внешнего края пластины до верхнего края стропила.
    • Длина вальмового стропила (или длина линии): Длина вальмового стропила на основе расчетов по каркасному квадрату или строительному калькулятору.
    • Срез по вертикали: Срез на стропиле или другом наклонном элементе каркаса, который будет располагаться вертикально при установке элемента.
    • Вырез под седло: Вырез на стропиле или другом наклонном элементе каркаса, который будет ровным при установке элемента.
    • Скошенный рез: Срез, сделанный пильным диском под заданным углом.
    • Бердсмут: Треугольный вырез в нижней части стропила, где он прилегает к пластинам.

    Как рассчитать нестандартные вальмовые стропила с помощью приложения RedX Roof

    Существует несколько способов расчета вальмовых и нарожных стропил. Я расскажу о самом эффективном методе, который я нашел, который использует приложение RedX Roof App для автоматического расчета каждого измерения.

    Необходимые измерения

    Измерения, которые нам нужно будет ввести в приложение, следующие. Мы подробно рассмотрим все это позже.

    1. Шаг крыши 1

    2. Шаг крыши 2

    3. Фасадный свес

    4. Нижний прогон обычного стропила.

    5. Расстояние между нарожниками

    Эти 4 значения — все, что нам нужно для создания двухмерного вида в плане нашего углового бедра. Это будет выглядеть как на изображении ниже.

    Настройка

    Есть много вещей, которые мы можем настроить, например,

    — Толщина вальмового стропила

    — Глубина вальмового стропила

    — Глубина домкрата

    — Глубина фасада

    Я расскажу о том, что все это означает, позже в этом посте, я просто хочу показать вам все другие измерения, которые будет генерировать приложение, прежде чем мы углубимся во многие детали.

    Измерения Приложение сгенерирует

    Приложение сгенерирует почти все измерения, о которых вы только можете подумать, а также поможет вам визуализировать все измерения, создав изображение каждого стропила. Начнем с вальмового стропила.

    Если вы вырезаете углы скоса на вальмовом стропиле, мы получим эти углы позже из углов скоса нарожного стропила, поскольку они будут одинаковыми. Приложение также покажет вам углы наклона, если вы хотите сделать его действительно красивым и скосить верхнюю часть вальмового стропила.

    Нарожники 6/12 Сторона


    Как и в случае с вальмовым стропилом, приложение также создаст масштабируемый вид в плане со всеми деталями стропил

    — Список каждой длины нарожника

    — Длина обычного стропила (темно-синий на изображении в плане в начале поста)

    — углы скоса, если вы хотите срезать скосы на нарожных стропилах, это также будет один из углов скоса на вальмовом стропиле

    Нарожные стропила 9/12 Сторона


    Как и другие стропила, приложение создаст изображение со всеми деталями стропил.

    Единственная разница с этим стропилом в том, что устье птицы заменено опорным блоком для стропил . Это связано с тем, что приложение предполагает, что обе ваши стены со стороны 6/12 и со стороны 9/12 имеют одинаковую высоту, и чтобы стена имела одинаковую высоту и одинаковый выступ с выбранным уклоном крыши, вашему стропилу потребуется опора. блок под стропилами. Вы можете думать об этом опорном блоке как о какой-то пятке фермы.

    Пример приподнятой пятки фермы

    Вместо этого нужен птичий рот

    Если вы хотите поднять стену со стороны 9/12 вместо того, чтобы держать птичий рот, вы также можете это сделать.Вы можете найти разницу высот ваших двух стен, сравнив высоту над плитой со стороны 6/12 с высотой над плитой со стороны 9/12. Например, на стороне 9/12 высота над пластиной составляет 7 и 1/8 дюйма, а на стороне 6/12 высота над пластиной составляет 3 и 3/4 дюйма. Таким образом, разница в высоте стены будет составлять 7 и 1/8 дюйма минус 3 и 3/4 дюйма, что составляет 3 и 3/8 дюйма. Вы поднимете боковую стенку 9/12 на 3 и 3/8 дюйма

    Поехали Более подробно


    Теперь, когда вы увидели, на что способно приложение, позвольте мне показать вам все детали.Первое, что вы должны знать, это то, что вы можете увеличить масштаб любого из стропил, чтобы поближе рассмотреть все измерения. Когда вы полностью приблизитесь к свесу любого стропила, вы увидите, что можно найти больше измерений.

    Измерения, которые вы вводите в приложение


    — Уклон крыши 1 или подъем для этого первого ввода вы можете ввести либо уклон крыши первой стороны, если он вам известен, либо подъем сверху стены до вершины конька или, другими словами, до вершины, где заканчиваются обычные стропила.

    Прогон 1 Это расстояние от внешней стороны стены до места, где ваше обычное стропило встречается с верхним коньком, это прогон для первой стороны.

    — Уклон крыши 2 или участок 2 Здесь вы можете ввести либо уклон крыши вашей второй стороны, если вы его знаете, если нет, то вы можете ввести уклон этой второй стороны (расстояние от внешней стороны стену до того места, где ваше обычное стропило для номера стороны стыкуется с коньком).

    — Выступ Здесь вы вводите расстояние от внешней стороны стены до внутренней части лицевой панели.

    — Высота стропила над пластиной или Опускание фасции: Здесь вы можете ввести либо высоту стропил над пластиной (см. изображение), либо измерение высоты фасции (расстояние по вертикали от верха фасции до верха стены). Это может быть положительное или отрицательное число)

    Сведения о стропилах

    Расстояние между стропилами Это расстояние от центра одного стропила до центра другого стропила.

    — Глубина нарожника Это глубина обычного стропила и всех нарожников.Например, если вы используете 2×6, глубина стропил будет 5 и 1/2 дюйма.

    — Толщина вальмового стропила Это толщина вальмового стропила. Например, если вы используете 2×6, глубина стропил будет 1 и 1/2 дюйма.

    — Глубина вальмового стропила Это глубина вальмового стропила.

    На данный момент это все входные измерения и настройки, которые вы можете сделать. В будущем могут быть некоторые изменения.

    Измерения

    Вот небольшое объяснение того, что означают некоторые измерения.


    — Общая длина стропила Это общая длина вальмового стропила. Если вы посмотрите на вид сверху вниз, вы увидите, что общая длина вальмового стропила имеет прямоугольный конец без каких-либо скосов. Поэтому, если вы вырезаете скосы на вальмовом стропиле , имейте в виду, что размеры указаны по снятой стороне скоса.

    — Вальмовое стропило Это расстояние по вертикали, на которое необходимо опустить вальмовое бедро, если вы не вырезаете углы подкоса в верхней части вальмового стропила.

    — Опорный блок для стропил В зависимости от ваших стропил вам потребуется либо измерение опорного блока для стропил, либо измерение глубины устья птицы. Имейте в виду, что если вы вырезаете подкладочные уголки в верхней части вальмового стропила, вам нужно будет добавить к этому измерению значение высоты вальмового стропила, так как это приведет к получению вальмового стропила .

    — Высота стропила над пластиной Имейте в виду, что если вы вырезаете углы подкладки на верхней части вальмового стропила, это измерение будет по короткой стороне скоса.

    — Шаг стропил Это вертикальный подъем на каждый фут горизонтального пробега или пройденного горизонтального расстояния.

    — Угол стропила Это градусы отвеса стропила.

    Сохранение и загрузка заданий

    Теперь, когда вы закончили создание планов, давайте рассмотрим, как мы можем сохранять и загружать стропила в приложение для последующего использования.

    Сохранение проекта

    Нажмите кнопку «Сохранить проект» над планом вальмового стропила, затем нажмите «Назвать проект», чтобы добавить имя.После этого нажмите на кнопку Сохранить!

    Загрузка задания

    Нажмите кнопку «Загрузить задание» чуть выше плана вальмового стропила, затем выберите задание, которое хотите открыть, и нажмите «Загрузить».

    Распечатайте и поделитесь планом

    Распечатайте

    Нажмите кнопку «Печать» чуть выше плана вальмового стропила, затем выберите принтер, на который вы хотите распечатать.

    Экспорт в формате PDF

    Нажмите кнопку «Поделиться» над планом вальмового стропила. Это создаст версию плана в формате PDF, которой вы сможете поделиться с другими приложениями.Например, вы можете сохранить PDF-файл на свой телефон, отправить его по электронной почте или отправить в текстовом сообщении.

    Сохранить в фотографии

    Нажмите кнопку «Сохранить в фотографии» над планом вальмового стропила. Приложение запросит у вас разрешение на сохранение плана на ваших фотографиях, нажмите «Принять» и все! План будет сохранен на ваших фотографиях.

    Заключение

    Как видите, приложение RedX Roof App позволяет очень легко получить все измерения и детали стропил для строительства вальмовой крыши неправильной формы или вальмовой крыши с одинаковым уклоном.Есть много других замечательных функций, таких как Valley Builder, Rafter Calculator, Turret Roof Builder, Plywood Angles, Dormer Builder и другие. ..

    Как вы думаете, вы бы воспользовались этой программой? Дай мне знать в комментариях.

    Спасибо всем, кто дошел до этого места!

    Как закрепить вальмовую крышу | Главная Руководства

    Вальмовая крыша имеет четыре ската к общим карнизам по всему периметру дома. Центральная часть вальмовой крыши оформлена так же, как двускатная крыша, с общими стропилами от пика до двух внешних стен.Вальмовые концы обрамлены диагональными стропилами от вершины до углов стены, с одним общим стропилом в центре от вершины до стены и угловыми «домкратными» стропилами для соединения наклонных бедер с обычными стропилами. Большинство соединений крыши будет сделано на стороне фронтона.

    Снимите черепицу и обшивку крыши с места, где будет крепиться новая крыша, используя съемник гонта, монтировку и сабельную пилу, чтобы обнажить существующие стропила крыши. Скрепите отдельные стропила на дополнительной стороне, прибивая горизонтальные доски между этими стропилами и дополнительными стропилами на другой стороне крыши.

    Отрежьте две стропила размером 2 на 4 или 2 на 6 дюймов с учетом угла наклона добавляемой крыши. Подберите размер этих стропил к стропилам или фермам на новой крыше. Используйте квадрат скорости, чтобы отметить угол; установите точку поворота квадрата в верхней части доски и вращайте его до тех пор, пока угол наклона на шкале «общий верхний срез» не совпадет с верхней частью доски.

    Прибейте эти «ендовные» стропила, чтобы сделать края нового соединения крыши, к существующим стропилам крыши с помощью гвоздей 16d и молотка.Сформируйте стропила ендовы в виде перевернутой буквы V, с острием на пике существующей крыши или на высоте добавленного пика крыши и концами у стены дома.

    Установить пару стропил или сборную ферму на стены или другие горизонтальные опоры новой крыши. Выровняйте стропила или ферму по уровню и закрепите концы к стенам или опорам каркасными гвоздями. Отметьте шаг в 24 дюйма с помощью рулетки и карандаша от существующей крыши до первых новых стропил. Измерьте каждое пространство и отрежьте отдельные короткие стропила, чтобы соединить стропила ендовы и новую крышу.Закрепите эти короткие стропила, вбивая гвозди по диагонали в ендову и внешние стропила.

    Соедините коньковую доску новой крыши, если она есть, с вершинами ендовных стропил или коньковой доской на существующей крыше; это будет зависеть от стиля соединяемых крыш. Замените обшивку на старой крыше, обрежьте панели так, чтобы они входили в ендовы, и положите обшивку на новую крышу. Установите металлический отлив с гвоздями для гонта в ендовах. Замените черепицу на старой крыше и на новой крыше.

    Нерегулярные стропила вальмовой крыши

    Угол карниза крыши
    Это угловой угол здания. Большинство углов свеса крыши имеют угол 90°. Для неправильных или полувальмовых крыш угол свеса крыши может составлять от 35° до 150°. Вы получите сообщение об ошибке Unconstructable, если крыша невозможна с текущими входными параметрами.

    Главный уклон крыши
    Выберите тип ввода из меню ввода, имперские/английские дюймы с основанием 12 —— по умолчанию, введите уклоны крыши от 1 до 24 например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для 33. угол наклона крыши 69007°, Десятичное число с основанием 10 в дюймах —— введите десятичное число с основанием 10, например 5,7735, для угла наклона крыши 30°, Ввод градусов — используйте любой угол крыши в градусах, например 33,69007°

    Смежный уклон крыши
    Выберите тип ввода из меню ввода, имперские/английские дюймы с основанием 12 —— по умолчанию, введите уклоны крыши от 1 до 24 например, 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200, для угла наклона крыши 33,69007°, Десятичный дюйм с основанием 10 — введите десятичные числа с основанием 10, например 5.7735 для угла наклона крыши 30°, Ввод градусов — используйте любой угол крыши в градусах, например 33,69007°

    Выбор режима ввода может полностью отличаться от режима вывода

      Режим меню ввода
    1. Имперские/Английские дюймы с основанием 12 —— по умолчанию. Используйте шаг американского стандарта более 12.
    2. Основание в метрической системе 300 мм — 300 мм — это 11,81102 дюйма, что аналогично использованию квадратных квадратов для американского каркаса, напечатанных в дюймах.
    3. Десятичный дюйм с основанием 10 —— используйте этот параметр при работе с касательными или с использованием квадрата Chappell Master Framing Square тангенс угла умножить на 10
    4. градусов

    Выбор режима вывода может полностью отличаться от режима ввода

      Режим меню вывода
    1. Имперские/Английские дюймы с основанием 12 —— по умолчанию.. используйте американский стандартный шаг более 12.
    2. Основание в метрической системе 300 мм —— 300 мм — это 11,81102 дюйма, аналогичны использованию американских каркасных квадратов.
    3. Десятичный дюйм с основанием 10 —— используйте этот параметр при работе с касательными или с использованием квадрата Chappell Master Framing Square

    Тип ввода длины
    Этот пункт меню позволяет выбрать различные части вальмовой крыши для расчета углов и размеров вальмовой крыши неправильной формы.

    • Общий стропильный прогон
    • Общий стропильный пролет
    • Общий подъем стропил
    • Общая длина стропила
    • Прогон вальмового стропила
    • Длина вальмового стропила
    • Длина стены карниза — такая же, как у второстепенного стропильного прогона

    Свес свеса
    Эта опция меню позволяет установить свес стропила с большим уклоном. Длина свеса стропила малого шага рассчитывается по подъем свеса основного шага стропил. Большой и второстепенный выступы будут одинаковыми только в том случае, если одинаковы основной и второстепенный шаг.

    Расстояние между нарожными стропилами
    Эта опция меню позволяет установить расстояние между нарожниками по центру нарожных стропил. Длина первого нарожного стропила рассчитывается из угол здания с шагом нарожных стропил. Если вы введете расстояние между накатными стропилами 24 дюйма и 1.5 дюймов для ширины нарожника, тогда длина первого нарожника будет рассчитывается исходя из прогона стены (24 дюйма + 1/2 ширины нарожного стропила) на расстоянии 24,75 дюйма от угла здания.

    Ширина вальмового стропила
    Этот пункт меню позволяет установить ширину вальмового стропила. Ширина вальмового стропила используется для расчета:

    • Вальмовое стропило для выравнивания плоскости крыши — только для крыш с одинаковым уклоном
    • Смещение опоры вальмового стропила Основное перпендикулярно линии прогона вальмового стропила.
    • Смещение опоры вальмового стропила, примыкающее перпендикулярно к линии прогона вальмового стропила.
    • Смещение опоры вальмового стропила Основное вдоль линии карниза.
    • Смещение опоры вальмового стропила Примыкает вдоль линии карниза.
    • Длина первого натяжного стропила основного шага до длинной точки среза под углом
    • Длина соседнего ската первого нарожника до длинной точки косого среза
    • Метка глубины подкладки вальмового стропила

    Глубина материала вальмового стропила, Глубина основного материала
    Этот пункт меню позволяет установить глубину стропила, которая используется для расчета:

    • Высота среза основного стропила по отвесу
    • Высота отвеса смежного стропила
    • Высота отвеса вальмового стропила

    Длина среза на уровне посадочного места
    Этот пункт меню позволяет установить длину посадочного среза стропил с большим шагом, которая используется для расчета:

    • Подъем на вершину хребта
    • HAP — высота над пластиной (высота каблука)
    • Длина уровня среза примыкающего стропила

    Ширина конька
    Этот пункт меню позволяет установить ширину общего конька стропила. Он используется для расчета:

    • Подъем на вершину хребта
    • Вальмовое стропило Длина от отвеса до центральной линии вальмового стропила до конька.
    • Длина длинной точки вальмового стропила до конька — длинная точка бокового выреза вальмового стропила
    • Длина основного стропила до конька
    • Длина соседнего стропила до конька

    Схема вальмового стропила


    Углы в плане
    Углы в плане рассчитываются на основе угла свеса крыши и углов ската основной и прилегающей крыши.Углы в плане выровняют две плоскости крыши по центральной линии вальмового стропила.

    Смещение/сдвиг вальмового стропила
    Смещение/смещение вальмового стропила выравнивает края материала вальмового стропила с плоскостями крыши, которые определяются заданными углами ската крыши. Этот размер перпендикулярен линии прогона вальмового стропила. Вы разметите верхнюю часть вальмового стропила без опоры с этими размерами.

    Смещение отвеса вальмового стропила
    Отвес вальмового стропила пересекает угол здания. Нарисуйте линию, параллельную отвесу вальмового стропила, сместив размер с помощью Размер смещения линии отвеса вальмового стропила у подножия вальмового стропила. Смещенный отвес выровняет края вальмового стропила для выравнивания плоскости крыши. с ГАС рядных стропил по линии настила. Используйте этот же размер для рисования угла скоса хвоста вальмового стропила для хвостов стропильных ног, обрезанных отвесно.


    Смещение линии отвеса вальмового стропила на пике HR
    Начертите линию, параллельную линии отвеса вальмового стропила на пике HR, сместив размер с помощью Размер сдвига линии отвеса вальмового стропила на пике вальмового стропила.Смещенный отвес выровняет края вальмового стропила для выравнивания плоскости крыши. с верхними кромками рядовых стропил у конька. Используйте заданные углы скоса пилы вдоль этих смещенных отвесных линий, чтобы спилить боковые углы вальмового стропила. Подрезка линии отвеса вальмового стропила с заданным углом скоса пильного диска сформирует углы скоса бокового среза вальмового стропила на пике вальмового стропила.

    Глубина опоры вальмового стропила
    Нарисуйте линию сбоку вальмового стропила, используя этот размер.

    Отвесы вальмовых стропил обрезаются до того, как вы вытащите вальмовые стропила
    После того, как вальмовые стропила полностью выложены и отвесы отрезаны, используйте опорные углы вальмовых стропил, чтобы скосить кромки вальмовых стропил для правильного угол подпирания вальмового стропила.

    Пример смещения вальмового стропила

    о том, как разместить метку глубины подкладки вальмового стропила и метку бокового среза вальмового стропила для углов бокового среза вальмового стропила.

    для получения дополнительных примеров смещения линии отметки отвеса вальмового стропила на крышах с одинаковым уклоном.

    для получения дополнительных примеров смещения линии отметки отвеса вальмового стропила на неравноскатных крышах.

    для получения дополнительных примеров линии смещения вальмовых стропил на крышах с неравным уклоном.

    Для чего используются вальмовые крыши?

    Опубликовано: 26 октября 2018 г.

    У вальмовой крыши все стороны наклонены вниз к стенам под постоянным углом. Внешний угол, под которым встречаются смежные наклонные стороны, известен как «бедро». «Вальмовый конец» — это треугольная наклонная поверхность, образующаяся в результате соединения вальм на коньке крыши.Дом с четырехскатной крышей не имеет фронтонов. Как правило, вальмовые крыши имеют наклонные стороны слухового окна и ровную фасцию, позволяющую установить водосточный желоб по всей крыше. Шатровые крыши иногда называют пирамидальными и павильонными. Для квадратных зданий шатровые крыши обычно направлены вверх, образуя пирамидальную структуру. В случае большинства зданий прямоугольной формы для формирования вальмовой крыши используются две треугольные и две трапециевидные стороны.

    История вальмовых крыш

    Шатровые крыши

    очень популярны в американской архитектуре благодаря своей эстетической привлекательности, а также долговечности. Они датируются 18 веком, когда их заметили во французском квартале Нового Орлеана. Шатровые крыши были обычным явлением и в американских домах 1950-х годов. В США шатры в основном встречаются на коттеджах и бунгало в современной домашней архитектуре и были неотъемлемой частью домов во французском стиле, таких как французский провинциальный и традиционный американский стиль Foursquare.

    Как они построены?

    Строительство вальмовой крыши требует аккуратности и аккуратности.Первый шаг включает в себя проведение точных измерений перед обрезкой стропил. Затем стропила крепятся к коньковой доске – каркасу, который будет крепиться вокруг крыши. Чтобы построить крышу, необходимо рассчитать размеры вальмового стропила. Следующий шаг включает в себя крепление стропил по одной. После того, как стропила будут прибиты на место, их можно обрезать для более аккуратной компоновки. Затем вальмовые стропила необходимо соединить со стандартными стропилами. Последний шаг включает в себя установку нарожных стропил между стандартными и вальмовыми стропилами. Металл, черепица, черепица или сланец могут использоваться для покрытия вальмовой крыши.

    Как долго служат вальмовые крыши?

    Вальмовые крыши могут прослужить до 50 лет при условии, что они были сконструированы должным образом. Их срок службы зависит от материалов, используемых на крыше, а также качества обслуживания, которое они получают. Использование стальной черепицы на вальмовой крыше позволяет ей прослужить дольше. Хорошее техническое обслуживание предотвращает такие риски, как протечки воды в долгосрочной перспективе.

    Преимущества

    Эти крыши делают дом визуально привлекательным и потенциально увеличивают стоимость недвижимости.

    Вальмовые крыши не имеют плоских краев, которые могут ловить ветер. Они также являются самоподдерживающимися и поэтому хорошо подходят для регионов, подверженных ураганам.

    Шатровые крыши идеально подходят для теплого климата благодаря своей способности сохранять прохладу в доме летом, защищая дом со всех сторон. Карнизы вокруг крыши также защищают дом от солнца и экстремальных погодных условий.

    Наклонные вниз стороны вальмовой крыши обеспечивают надежный дренаж во время проливных дождей, бурь и снегопадов, позволяя воде или снегу легко таять и стекать с крыши.

    Вальмовая крыша с дополнительным окном или мансардным окном может обеспечить дополнительное жилое пространство.

    Недостатки

    Шатровая крыша стоит дороже, чем двускатная. Конструкция крыши является более сложной и требует дополнительных строительных материалов, а также больших усилий и времени, что приводит к увеличению трудозатрат.

    Хотя форма крыши эффективно отводит дождевую воду, она также делает ее более подверженной протечкам. В конструкции кровли предусмотрены ендовы и вальмы, которые могут стать воротами для воды.Важно инвестировать в хорошего кровельного подрядчика, чтобы минимизировать риски.

    Варианты вальмовых крыш

    Простые вальмовые крыши:

    Простая вальмовая крыша — самый популярный стиль вальмовой крыши. Дизайн включает в себя многоугольник с двух сторон и треугольник с двух других сторон. Все четыре стороны соединяются вверху, образуя гребень.

    Половина бедра:

    Полувальмовая крыша имеет две стороны, укороченные и образующие карниз.

    Голландский фронтон:

    Голландские двускатные вальмовые крыши

    представляют собой гибрид системы вальмовой и двускатной крыш. Эта крыша обеспечивает больше внутреннего пространства благодаря фронтону, который можно найти в конце конька крыши.

    Шатровые крыши:

    В поперечных четырехскатных крышах две секции крыши соединяются на концах, образуя стык или ендову.

    Шатровые пирамидальные крыши:

    В четырехскатной пирамидальной крыше четыре треугольные стороны одинаковой длины сходятся наверху в одной точке, образуя пирамиду.

    Мансардные крыши:

    Мансардная крыша – это крыша с двумя разными углами наклона. Нижний угол намного круче верхнего угла крыши.

    Цена вальмовых крыш

    Установка новой вальмовой крыши с нуля сравнительно дешевле, чем замена существующей вальмовой крыши. Для нового дома важно учитывать стоимость кровельных материалов, каркаса, а также трудозатрат. Трудозатраты на крышу среднего размера площадью 1500 квадратных футов составляют от 12 000 до 18 000 долларов.Дополнительные материалы, используемые для обрамления, могут добавить от 1 до 2 долларов за квадратный фут. Для крыши площадью 1500 квадратных футов это примерно от 1000 до 3000 долларов.

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
