Перед тем, как строить крышу дома, необходимо изучить возможные варианты стропильных систем и подобрать оптимальную схему в зависимости от индивидуальных особенностей постройки. Среди наиболее распространенных схем стропильного каркаса выделяются наслонные системы, подходящие для зданий, имеющих внутреннюю несущую стену, и висячие системы, в которых стропила могут опираться только на внешние стены кровли. В данной статье будут рассматриваться узлы и конструкция висячих стропил.

Устройство висячих стропил

Висячие стропила называются именно так неспроста – по сути, они постоянно находятся в подвешенном состоянии и не имеют под собой иной опоры, кроме внешних стен здания.

Разумеется, сами по себе навесные стропила стоили бы немногого, но ведь они используются в связке с цельной системой, включающей в себя массу дополнительных элементов, позволяющих формировать крупные узлы вроде ферм или арок.

Примером простой фермы может выступить конструкция, состоящая из двух стропильных балок, которые соединены в верхней точке, за счет чего обеспечивается треугольная форма такой фермы. В горизонтальной плоскости устанавливается стропильная затяжка, представленная обычной деревянной балкой. Конечно, она может быть выполнена из металла, но тогда ее нужно называть тяжем.

Роль затяжной балки нельзя недооценивать – стропила, находящиеся под нагрузкой, постоянно пытаются нарушить треугольную форму фермы, а затяжка стропил предотвращает данный эффект. Кроме того, появляющаяся распирающая сила не передается стенам постройки, а приходится на саму затяжку, благодаря чему здание испытывает только усилия вертикальной направленности.

Затяжку можно устанавливать на любом вертикальном уровне, но для этого нужно точно знать, какие функции на нее возлагаются. Например, при расположении затяжки в нижней части стропил ее можно использовать еще и как балку перекрытия этажа, находящегося ниже. Если же под крышей будет располагаться жилое помещение, то затяжку стоит устанавливать выше, чтобы она мешала при обустройстве мансарды.

При обустройстве больших пролетов узлы висячих стропил придется дополнительно усиливать. В том случае, если пролет между стенами превышает 6 м, то стропила укрепляются раскосами и подвесами, а затяжку стоит сделать из двух балок, соединенных между собой.

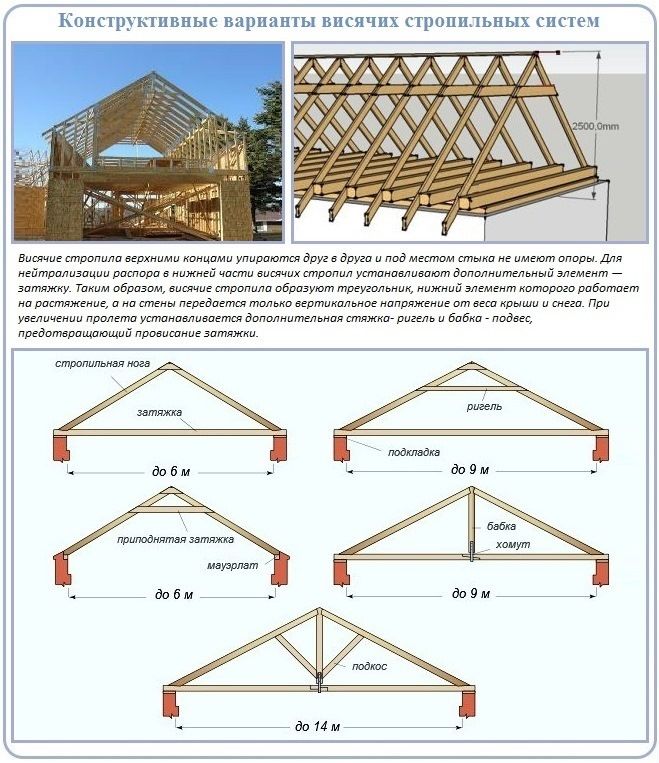

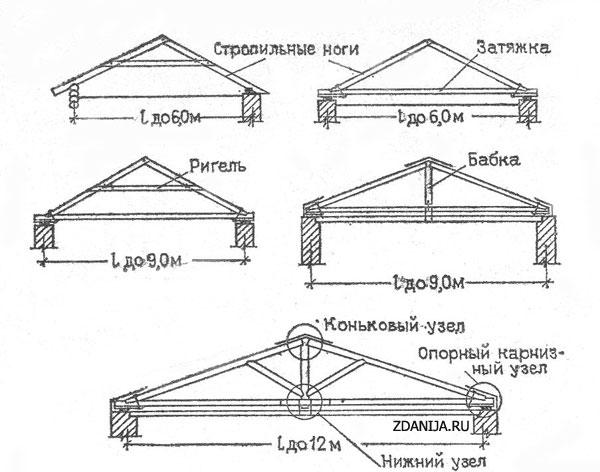

Устройство висячих стропил может выполняться по нескольким схемам, и их стоит рассмотреть подробнее.

Треугольная шарнирная арка

Рассматриваемый вид конструкции по праву считается одним из самых простых. Конструктивно такая схема предполагает создание простой фермы в форме треугольника, которая включает в себя две стропильных балки, направленных в сторону конька. Внизу стропила опираются на горизонтальную балку, кроме того, на нижнем уровне осуществляется крепление затяжек к стропилам. Для нормального функционирования такой конструкции высота конька должна быть больше, чем 1/6 пролета фермы.

В такой схеме, считающейся традиционной, основная нагрузка приходится на стропила, изгибая их так, чтобы они расходились в разные стороны. Это усилие компенсируется затяжкой, которая, работая на растяжение, позволяет разгрузить стропильную систему. Затяжка в данном случае не относится к числу несущих элементов, поэтому вместо деревянной детали вполне можно использовать металлическую.

Чтобы снизить изгибающую нагрузку, которую испытывают стропильные ноги, коньковые элементы в данном случае устанавливаются с небольшим отклонением от центральной оси. Такая схема становится причиной появления дополнительного усилия с противоположно направленным вектором. Помимо снижения нагрузки на стропильный каркас, это также позволяет использовать балки меньшей толщины – а это прямой путь к оправданной экономии.

Чаще всего треугольные шарнирные арки используются для создания мансард, а находящиеся в нижней части конструкции затяжки отлично служат в качестве балок перекрытия. Все описанные дальше схемы висячих стропил представляют собой вариации описанной трехшарнирной арки, в которых дополнительные элементы всего лишь повышают жесткость стропил.

Шарнирная арка с бабкой

Совет: Используйте наши строительные калькуляторы, и вы выполните расчеты строительных материалов быстро и точно.

Данная конструкция сложнее предыдущей, зато ее вполне можно использовать для перекрытия пролетов длиной более 6 м. Основной проблемой длинных конструкций является длинная затяжка – на нее приходятся существенные нагрузки, поэтому она изгибается под собственным весом. Для компенсации этих нагрузок используется бабка – деревянный брусок, при помощи которого подвешивается затяжка. При необходимости в качестве бабки можно использовать и металлические пруты, которые имеют достаточную прочность на растяжение.

Используя такой подвес, можно устанавливать висячие стропила с затяжкой большой длины, ведь ее изгиб будет компенсирован. Основной момент при монтаже такой конструкции – бабка не должна подвергаться сжатию, то есть ее нельзя использовать как вертикальную стойку. Конечно, конструктивно стойка и подвес очень похожи, но эти элементы выполняют совершенно разную работу.

Главное отличие бабки заключается в том, что она подвешивается к карнизному узлу, а затяжка крепится к ней посредством хомутов. Для создания затяжки нужной длины используются составные элементы, которые подгоняются посредством прирубов и фиксируются болтами. Перед сборкой стоит провести расчет затяжки стропил, чтобы конструкция была оптимальной.

Такая конструкция на сегодняшний день применяется редко по причине морального устаревания. Впрочем, заложенные в ней идеи и принципы все же находят применение в других, более современных стропильных системах.

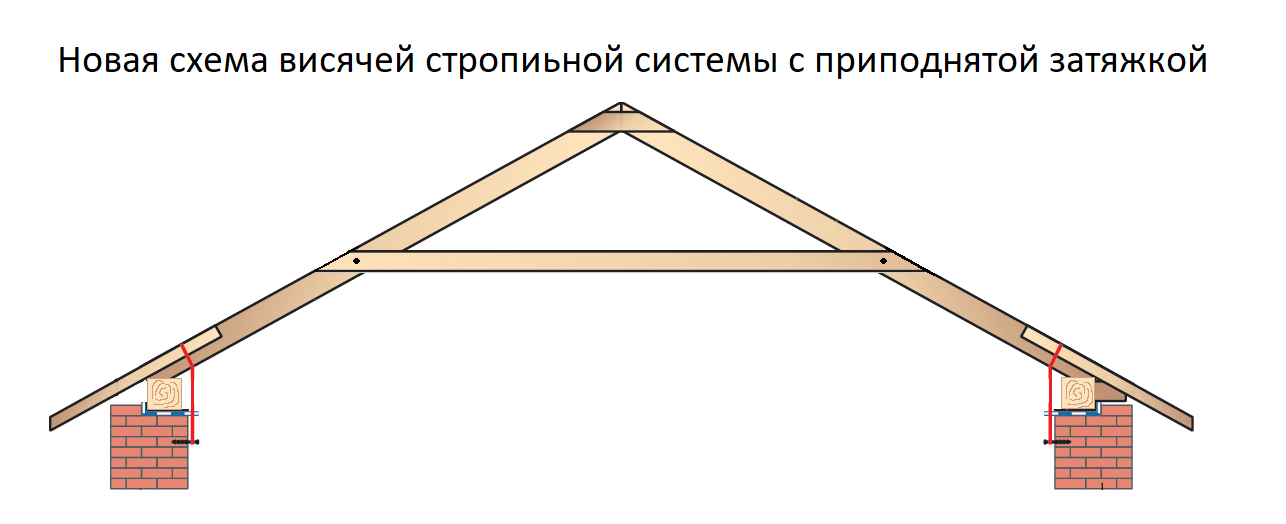

Конструкция с приподнятой затяжкой

Такая схема преимущественно используется при создании жилых помещений под кровлей. Высота расположения затяжки в данном случае определяет высоту потолка будущей мансарды. Затяжка в такой конструкции поднимается к коньковой части крыши, и чем выше она установлена, тем большие нагрузки ей приходится испытывать.

Стропильный каркас в качестве опоры использует мауэрлат, а не затяжку. Чтобы кровля могла самостоятельно изменять свои размеры в зависимости от внешних факторов, стропила крепятся подвижным образом к специальным устройствам, обеспечивающим необходимую свободу перемещения конструкции.

При воздействии на кровлю уравновешенных нагрузок конструкция будет устойчивой, но если силы, находящиеся с одной стороны, будут превалировать, то крыша будет слегка завалена. Для предотвращения такой ситуации стропила необходимо выносить за пределы стен с обеих сторон здания.

В арке с приподнятой затяжкой последняя не выполняет функции опоры. На нее оказывают влияние только растягивающие нагрузки, если под крышей обустраивается чердак, или растягивающе-изгибающие, при создании мансарды. В последнем случае затяжку можно использовать для монтажа потолков или изоляционных материалов.

Для защиты затяжки от провисаний устанавливается подвеска. Здесь тоже есть нюансы: при небольших нагрузках и небольшой длине затяжку можно попросту прибить к ригелю и коньку, а вот для длинной затяжки с большими нагрузками потребуется несколько подвесок и дополнительная фиксация хомутами.

Шарнирная арка с ригелем

Данная схема конструктивно схожа с предыдущей, но есть и одно отличие – вместо подвижных опорных элементов для шарнирной арки с ригелем используется жесткое крепление стропил, что достаточно надежно. Стропила врубаются в мауэрлат или крепятся к неподвижным опорным брусам.

Затяжка фиксируется в верхней части арки, но вместо растяжения она теперь испытывает сжатие. Вместе с изменением характера нагрузок меняется и название затяжки – теперь она именуется ригелем. Такая арка с приподнятым ригелем может работать только при условии небольшой распирающей нагрузки, а при ее увеличении ригель нужно дополнительно усилить затяжкой. В результате получатся висячие стропила, аналогичные традиционной арке с тремя шарнирами, и мауэрлат в данном случае уже не понадобится.

Арка с подвеской и подкосами

Такая схема является логическим продолжением темы арок с бабками. Арка с подвеской и подкосами используется для перекрытия пролетов длиной до 14 м – в подобных конструкциях нагрузка настолько велика, что стропила прогибаются из-за собственного веса. Для компенсации этих нагрузок используются подкосы.

Как правило, подкосы в стропильной системе упираются на внутренние стены постройки, но висячие стропила используются только при их отсутствии. Решить эту проблему помогает бабка, являющаяся единственной доступной опорой.

Собранная таким образом конструкция работает по следующему принципу:

• На стропила приходится внешняя нагрузка;
• Подкосы принимают на себя часть этой нагрузки;
• Подвеска растягивается и натягивает коньковый брус;
• Стропила захватываются за верхнюю часть и тянутся вниз, за счет чего прижимаются подкосы.

Для длинных стропильных ног, свойственных такой конструкции, используется длинная же затяжка. Лучше всего использовать брус из двух жестко соединенных балок. Затяжка крепится к бабке посредством хомута.

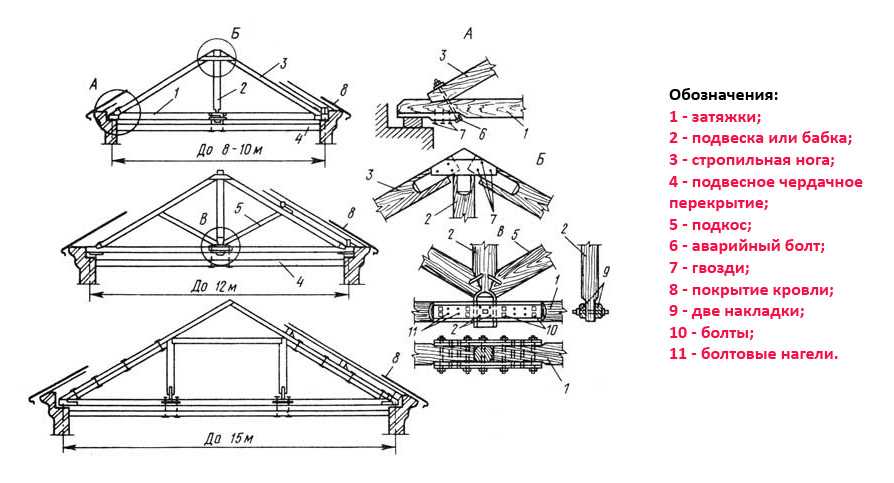

Виды соединений отдельных элементов и узлов

Чтобы конструкция висячих стропил получилась достаточно качественной и надежной, необходимо позаботиться о качественном соединении ее элементов, выбрать крепеж для стропильной системы, который способен прослужить многие годы, для чего могут использоваться следующие способы:

1. Стыковое соединение. Такой метод используется для соединения верхних частей стропил, то есть конькового узла. Балки стропил срезаются под углом, совмещаются и фиксируются посредством деревянных или металлических накладок.
2. Соединение внахлест. Для реализации данного способа верхние края стропильных ног схлестываются и крепятся болтом с гайкой или шпилькой.

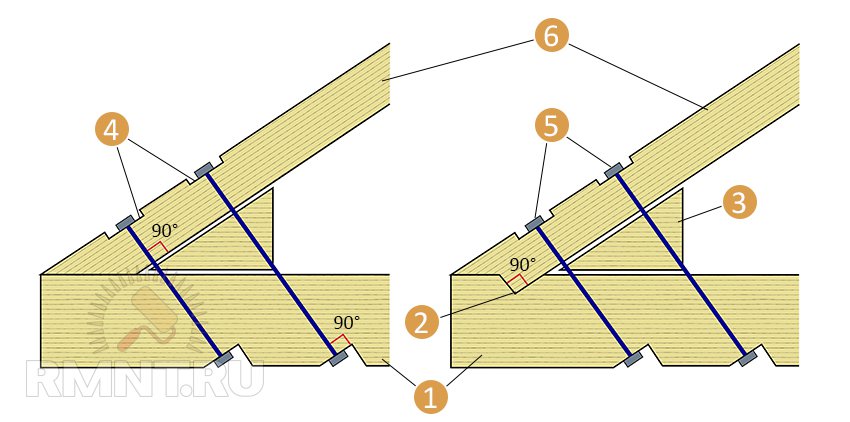

3. Соединение врубкой. Перед соединением стропила выпиливаются на половину своей толщины. Подготовленные детали сводятся и фиксируются через высверленное сквозное отверстие болтовым соединением. Такой же метод активно используется для монтажа карнизных узлов – в нижней части стропил вырубается зуб, который подводится к опорам и крепится болтами или пластинами.
4. Скользящее соединение. Такой метод соединения нижних частей стропил используется в системах с подвижной опорой. Для соединения используются специальные металлические элементы.

Расчет висячей стропильной системы

Крыша с висячими стропилами должна рассчитываться еще на этапе проектирования – это позволяет избежать дальнейших проблем. Лучше всего будет заказать расчет у специалистов или воспользоваться готовым проектом, но при желании можно сделать всю работу самостоятельно, воспользовавшись онлайн-калькулятором или более традиционными методами проведения расчетов.

В любом случае для расчетов потребуется знать:

• Площадь и размеры подкровельного пространства;
• Наличие мансарды;
• Ожидаемую нагрузку на кровельную систему;
• Угол наклона скатов;
• Вид стропильной системы;
• Материал изготовления стен здания;
• Материал кровельного покрытия.

Расчет висячих стропил нужен для того, чтобы определить толщину стропил, шаг их установки и форму необходимых ферм.

Монтаж висячих стропил

Когда все предварительные этапы завершены, можно приступать непосредственно к монтажу стропильной системы, который выполняется по следующему алгоритму:

• Сначала нужно разметить центр крыши и высоту конька, после чего на фронтонах выставляются две доски с отметками;
• Далее нужно сделать шаблон монтажа стропильных ног, для чего нужно взять обрезок доски и прислонить ее одним концом к мауэрлату, а другим – к отметке высоты конька, и сделать на этой доске запилы;
• При помощи шаблона изготавливаются стропильные балки в необходимом количестве;
• Подготовленные и обработанные стропила раскладываются попарно;
• Сначала монтируется первая ферма, которую после сборки нужно установить на фронтоне здания, используя для крепежа саморезы или уголки с гвоздями;
• На другой стороне здания устанавливается вторая ферма;
• Между двумя установленными арками натягивается шнурок, от которого нужно будет отталкиваться при монтаже остальных ферм;
• Все остальные фермы устанавливаются последовательно, с соблюдением рассчитанного шага и уровня.

Завершив установку висячей стропильной системы, можно приступать к следующим этапам монтажа кровли.

Заключение

Деревянные висячие стропила достаточно удобны и подходят для решения множества задач. Монтаж висячей системы достаточно прост – необходимо лишь грамотно спланировать будущую конструкцию и тщательно провести каждый этап ее сборки.

ширина пролета, стропильные системы, как связать

При строительстве крыши очень важно правильно рассчитать и собрать несущие конструкции, которые должны выдерживать все нагрузки, оказываемые на кровлю. Основой несущей конструкции крыш являются наслонные и висячие стропила.

Содержание

1. Проектирование стропильных систем
2. Область применения висячих стропил
3. Область применения наслонных стропил
4. Монтаж системы висячих стропил
5. Как построить свес крыши?
6. Выводы

Проектирование стропильных систем

Составление проекта стропиловки крыши – это достаточно сложная задача, которая требует профессиональных знаний и опыта.

Ведь необходимо оценить потенциальную нагрузку, которую будет испытывать кровля, подобрать оптимальное сечение стропил, шаг их расположение и форму фермы.

Естественно, не имея соответствующего образования, крайне сложно избежать ошибок при составлении проектов. Поэтому лучше оставить эксперименты, и доверить проектирование специалистам.

Основными моментами при составлении проекта являются:

• Выбор типа крыши и угла наклона скатов;
• Выбор материала, которым будет покрыта кровля;
• Расчет стропильной системы, который производиться в зависимости от решений, принятых по первым двум пунктам, а также  с учетом местных климатических условий (количества осадков, силы ветров и пр.)

Недооценка какой-либо из нагрузок или ошибка в расчетах может привести к таким плачевным результатам, как деформация стропильной системы, разрушение кровельного материала и даже полное обрушение крыши.

Устойчивость и прочность конструкции при строительстве скатных крыш достигается за счет правильного расчета и грамотного монтажа стропильных систем.

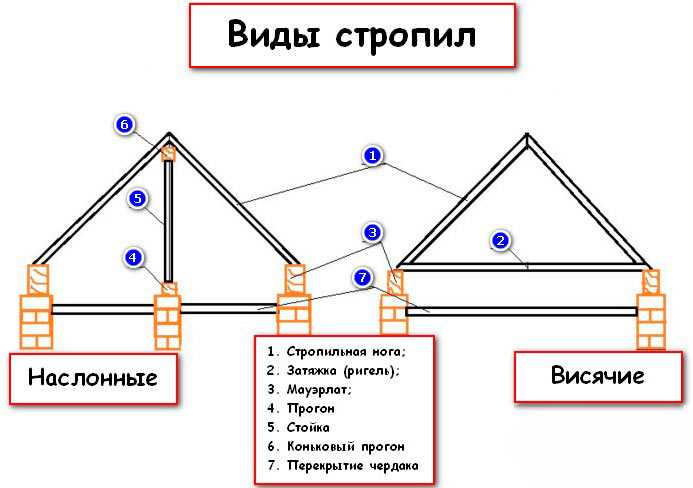

Область применения висячих стропил

В тех зданиях, которые не имеют несущих внутренних стен, как правило, применяют стропила висячие. Эта конструкция, которая опирается на две опоры по краям (например, на внешние стены здания), не имея центральной опоры.

Стропильные ноги такой конструкции работают на изгиб и сжатие, не создавая горизонтальных нагрузок. Чтобы уменьшить распирающее усилие, оказываемое на стены висячими стропилами, используют затяжку, которая соединяет отдельные элементы конструкции.

Затяжка может быть выполнена из деревянного бруса или металла. Расположение затяжки определяется, исходя из конструкции крыши.

Например, висячие стропила с затяжкой, расположенной у основания, используются при строительстве мансардных крыш. В этом случае, затяжка одновременно выполняет функции балки перекрытия.

Совет! Чем выше располагается затяжка в системе висящих стропил, тем большие нагрузки она испытывает. Поэтому при выборе варианта с верхним расположением затяжки важно использовать более мощные конструкции и тщательно следить за надежностью креплений.

В том случае, если монтируются висячие стропила — ширина пролета в здании может быть от 6 до10 метров. Изготавливают стропила из дерева – бруса, бревен, досок. Для соединения элементов используют врубки, болты, стальные профили, нагели, гвозди.

Область применения наслонных стропил

Если же дом имеет внутреннюю капитальную стену, то для строительства крыши используются, как правило, деревянные наслонные стропила. Основное отличие данной конструкции – наличие внутреннего опорного элемента, который опирается на несущую внутреннюю стену или колону.

Поэтому такая конструкция передает нагрузки только на изгиб. Крыша с наслонными стропилами получается более легкой и экономически выгодной, так как требует для строительства меньшего количества лесоматериала.

В домах, в которых общая кровля устанавливается над несколькими пролетами, висячие и наслонные стропила могут чередоваться. В той части строения, где нет внутренних опор, используется висячая система, а в той, где такие опоры имеются – наслонные.

Монтаж системы висячих стропил

После установки мауэрлата, можно приступать к монтажу стропильной системы. На первом этапе работы потребуется соорудить леса для подъема на крышу, в том числе и леса передвижные.

Это приспособление пригодится для подъема рабочих на необходимую высоту и для укладки материала, который должен быть под рукой.

После того, как вопросы безопасности и удобства работы будут решены (путем устройства лесов) можно начинать монтировать стропильные висячие системы.

Для стропил необходимо использовать брус с сечением 200×50мм (не менее). Если применить материал с меньшим сечением, то в процессе эксплуатации стропила, скорее всего, провиснут.

Все деревянные детали необходимо перед установкой обработать раствором антисептика, предотвращающего разрушение древесины.

Пошаговый порядок установки стропил из бруса:

• Используя заранее построенные леса, поднимаем наверх два бруса и выполняем их соединение.
• Вырезаем на стропильной ноге выемку, которая будет использована для устойчивой опоры на мауэрлат.
• На второй стропильной ноге необходимо вырезать аналогичную выемку.
• Делаем пометки, какая стропильная нога будет располагаться справа, а какая – слева.
• Устанавливаем стропила и соединяем их.
• В верхней части стропильных ног нужно сделать выемку так, чтобы брус соединялся не внахлест, а с упором. Соединение внахлест считается ненадежным, даже если его хорошо укрепить гвоздями.

Совет! Чтобы правильно сделать верхнюю выемку, нужно брусья соединить между собой и маркером наметить линию выреза. Затем сделать выемку и снова соединить стропила.

Совет! Для удобства работы нужно сделать предварительные пометки на мауэрлате, отмечая необходимое расстояние. Затем по готовым разметкам можно устанавливать стропила.

• Высоту стропильных ног регулируем по бечевке, которая была натянута между первыми двумя парами. Если высоты недостаточно, то исправить положение может использование деревянных прокладок.
• Расстояние между соседними парами стропил внизу регулируется по разметке, нанесенной на мауэрлат, а вверху – при помощи временно установленной доски, на которую нанесена аналогичная разметка.
• Если расстояние между опорными стенами достаточно велико, то собранная конструкция не является устойчивой. Поэтому возникает вопрос, как связать стропила? Необходимо использовать затяжку – горизонтально расположенный брус.

• В том случае, если ширина дома значительна, то затяжку приходится делать, стыкуя между собой несколько досок. Скреплять доски можно при помощи гвоздей, а к стропильным ногам их прикручивают болтами или шпильками.

• При установке затяжек нужно постоянно контролировать расстояние между ними. Это расстояние должно соответствовать расстоянию между стропильными ногами. Для контроля удобно использовать дощечки небольшой ширины, на которые нанесена разметка точно так же, как на мауэрлате.

• Для придания жесткости конструкции рекомендуется соединить дополнительно конек стропильной пары и ее затяжку, иначе затяжка может деформироваться под собственным весом. Такую операцию нужно проделать с каждой стропильной парой!

• На первом этапе строительства стропильной системы крыши ноги крепятся к мауэрлату при помощи гвоздей. После завершения сборки стоит укрепить это место более надежно, установив шинки – крепежные полоски из тонкой стали. Для этого шинкой оборачивается стропильная нога, затем через эту полосу металла с двух сторон в мауэрлат с внутренней стороны вкручиваются шурупы (или вбиваются гвозди) на глубину около30 см. Такое крепление предотвратит риск разрушения кровли в случае сильных порывов ветра.

Как построить свес крыши?

При строительстве стропильной системы часто оказывается так, что длины бруса хватает только на стропильные ноги, а для того чтобы устроить свес приходится прибегать к наращиванию стропил.

Ни одна крыша не может обойтись без карнизного свеса, эта деталь необходима, для того чтобы вода, которая попала на кровельное покрытие в виде осадков, благополучно удалялась, не затекая во внутренние конструкции.

Длина свеса кровли должна быть не менее 40 см, но в некоторых случаях, ее рекомендуют увеличить до 60 см. Следовательно, на эту величину следует удлинить стропильные ноги. Для этих целей удобно использовать доску необходимой длины.

Кстати, данное решение даже более выгодно, чем использование более длинного бруса.

• Во-первых, работать с деталями меньшей длины удобнее;
• Во-вторых, более длинный брус обходится дороже;
• В-третьих, если возникнет необходимость ремонта свеса, то дополнительную доску можно будет легко заменить, не трогая основную систему.

Выводы

Таким образом, висячие стропила – это несущая конструкция крыши, которая применяется в случае строительства зданий, не имеющих внутренних опор. При соблюдении правило монтажа такая конструкция является надежной и долговечной.
