Как правильно соединить стропила в коньке крыши

При строительстве здания важны все его элементы. Кровля — основная защита дома от атмосферных осадков.  Ошибки при её монтаже могут дорого обойтись впоследствии. Поэтому одна из важнейших задач — правильно выполнить соединение стропил в районе конька. Есть различные способы формирования этого узла и закрепления деталей. Все они рассмотрены в статье.

Содержание

1. Почему это важно
2. Виды соединения стропил в верхней точке
3. Встык
4. Внахлест
5. На брус
6. Чем закрепляют стропила на коньке
7. Метизы
8. Крепление гвоздями или скобами
9. Металлические пластины и уголки
10. Крепление при помощи ригеля
11. Врубка вполдерева
12. Примыкание стропил к коньковому брусу
13. Шарнирный узел
14. Соединение стропил в различных типах крыш

Почему это важно

Каркас любой деревянной кровли, кроме односкатной, состоит из стропильных ферм. Они бывают различными по форме. С точки зрения прочности оптимальная конструкция — треугольная. Она используется во многих видах крыш: двускатных, вальмовых, полувальмовых, шатровых.

Важная деталь, которая присутствует в большинстве стропильных систем, — конек. Он отсутствует лишь в односкатном, шатровом и сводчатом вариантах. Конёк — горизонтальный элемент, объединяющий стропила в верхней точке крыши. Его задача — придать крыше жёсткость и монолитность.

Каркас кровли несёт постоянную нагрузку в виде теплоизоляционного слоя и материала, которым покрыта крыша. Зимой к этому весу прибавляется снеговая нагрузка — во многих регионах она весьма значительна. Поэтому от того, насколько правильно будет смонтирован коньковый узел стропильной системы крыши, напрямую зависит не только долговечность самой кровли, но и безопасность проживающих в доме.

Виды соединения стропил в верхней точке

Перед тем, как определиться с формированием верхней точки кровли, нужно знать основные способы крепления стропил как между собой, так и к коньковому брусу. Их немного, но они сформированы на основе опыта поколений строителей и проверены временем.

Встык

Это самый сложный способ. Нужно очень точно подрезать торцы стропил, чтобы они плотно упирались друг в друга по всей площади, иначе нагрузка будет неравномерной. В таком случае доски могут треснуть. Но при правильном выполнении это соединение считается самым надёжным.

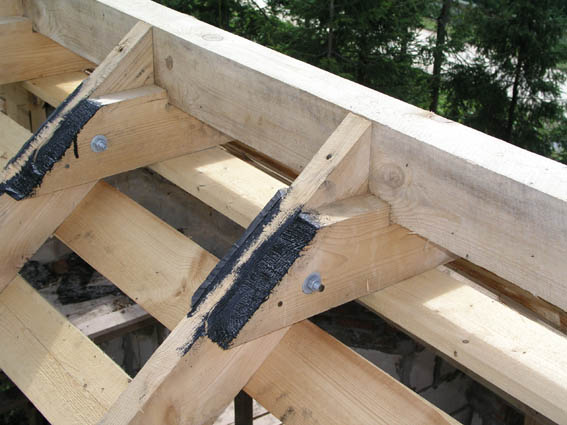

Внахлест

Концы стропил накладывают друг на друга с опорой на конёк и стягивают — обычно гвоздями, но иногда и болтами. Это менее надёжный метод, чем крепление встык — чаще всего он применяется в хозяйственных постройках.

На брус

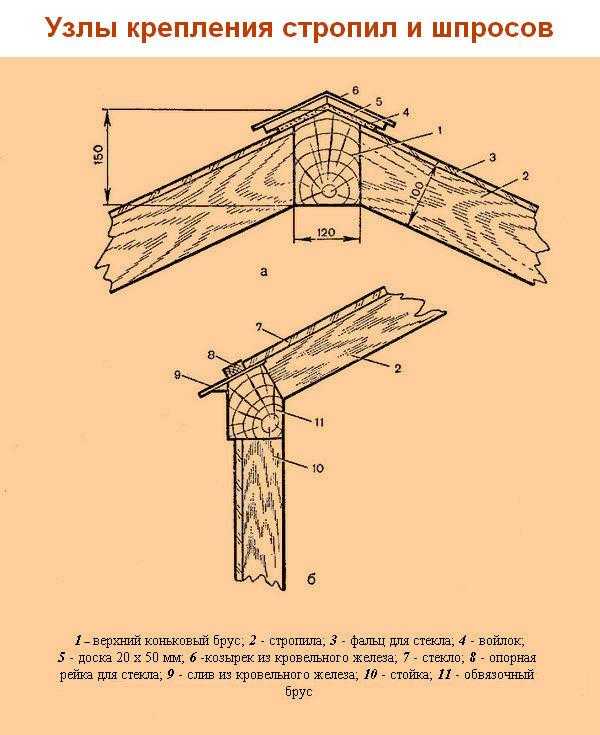

В этом варианте стропила крепятся непосредственно к коньку. Соединение на брус используют в основном для кровель шириной более 4,5 метров. Система считается достаточно надёжной, но за это приходится платить свободным местом на мансарде — чаще всего под конёк приходится ставить опоры.

Метизы

Благодаря огромному разнообразию металлических крепежных элементов для работы с деревом, этот способ соединения стропил весьма популярен. Его можно разделить на две категории.

Крепление гвоздями или скобами

Это «дедовский» способ крепежа. Соединение выполняется так: стропильные ноги выставляют внахлёст, верхние концы прижимают друг к другу — например, струбциной. После этого проводят прямую линию между верхним и нижним перекрестьями балок. По этой разметке делают пропил и получают ровный стык.

Гвозди забиваются в верхнее ребро каждой стропилины так, чтобы каждый вошёл в торец противоположной балки. Затем стропила крепят к коньку скобами. Способ непопулярен из-за сложности исполнения. Если вбить гвоздь под неправильным углом, узел потеряет надёжность, а стропила могут растрескаться, причём не сразу, а спустя годы и в самый неожиданный момент.

Металлические пластины и уголки

Этот способ прост в исполнении даже для новичка, но при этом считается весьма надёжным. Чаще всего стропила к коньковому брусу крепят обычными металлическими уголками или их разновидностью — LK-кронштейнами, а друг с другом соединяют перфорированной стальной пластиной.

Вместо пластины иногда используют перфорированную металлическую ленту. Она крепится к верхним ребрам стропил, плотно стягивая их между собой. При этом к коньку их все равно нужно крепить отдельно. Этот способ не имеет особых преимуществ перед использованием пластины. В то же время лента более сложна в монтаже, чем пластина, поэтому используется редко.

Крепление при помощи ригеля

Ригель в строительстве — это горизонтальная деталь, соединяющая между собой вертикальные. В случае с кровельной системой это деревянные элементы, которые накладываются на каждую пару стропил в верхней части и соединяются между собой насквозь — предпочтительнее всего болтами. К коньку накладки крепятся кронштейнами или уголками.

Обычно обходятся одной накладкой, которую устанавливают поверх конька, опирая на него. Но когда необходимо усиление, снизу крепят вторую пару накладок, которая подпирает брус снизу. Этот способ стыковки делает систему настолько жёсткой, что можно обойтись даже без закрепления стропильных пар к коньку.

ВАЖНО! При ригельном креплении расходуется много пиломатериала, поэтому его применяют там, где нужна повышенная прочность конструкции. Например, в районах с высокой снеговой нагрузкой при пологой кровле.

Врубка вполдерева

Это одна из разновидностей крепления стропил внахлёст. При таком соединении в концах стропил делаются вырубки на половину толщины доски. За счёт этого соединение получается плоским. Концы стропил фиксируются между собой на болты или гвозди. Способ достаточно трудоёмкий и требует хороших плотницких навыков, поэтому применяется, в основном, при постройке срубов в традиционном стиле. Метизы в таких случаях заменяют деревянным нагелем.

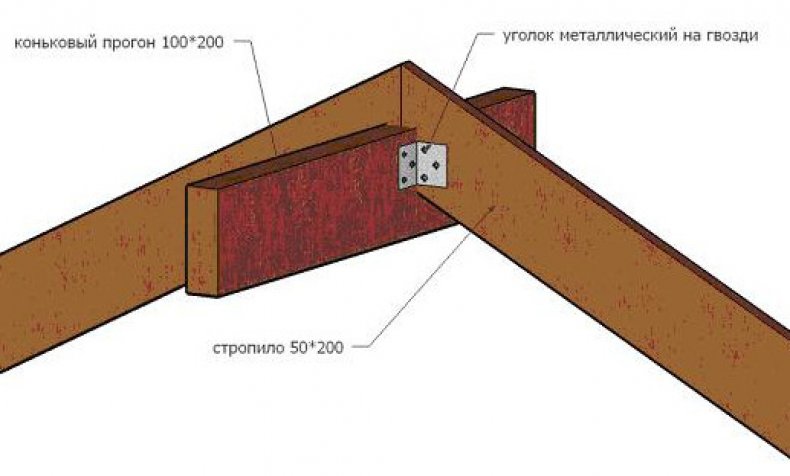

Примыкание стропил к коньковому брусу

Этот способ популярен на Североамериканском континенте. Его используют при строительстве быстровозводимых домов из сэндвич-панелей. Узел выполняется так:

• предварительно подрезанные под соответствующим углом стропила прикрепляют к коньковому брусу металлическими кронштейнами или уголками;
• дополнительно по верхним ребрам стропильных ног пропускают металлическую ленту или забивают гвозди наискосок в бока так, чтобы они вошли в конек;
• между стропилами по длине горизонтального бруса устанавливают деревянные перемычки.
• Если дом небольшой, достаточно будет закрепить фермы уголками и распорками —гвозди и ленту использовать необязательно.

При такой системе нагрузки на кровлю распределяются совершенно не так, как в предыдущих описанных узлах, поэтому монтаж такого соединения — очень ответственный процесс. В России этот метод не очень популярен — он сложен в исполнении, а особых преимуществ перед другими узлами не имеет.

Шарнирный узел

Этот способ применяют к домам из бревна или бруса. Натуральное дерево в первые годы эксплуатации дает значительную усадку. Чтобы её скомпенсировать, коньковый узел должен быть подвижным.

Соединение выполняется двумя способами:

• к верхним торцам стропил крепят металлические пластины, верхние концы которых соединяют болтами. При этом образуется шарнир, который позволяет фермам менять угол наклона в случае осадки дома;
• концы стропил накладываются друг на друга и соединяют шпилькой или болтом.

Крепление к коньку в обоих вариантах происходит либо при помощи врубки, либо фиксацией шарнира на металлических уголках над коньком.

ВАЖНО! Соединение вполдерева также можно отнести к шарнирным, но степень свободы соединения при это будет невысокой. При серьёзной усадке дома вырубленные концы стропил упрутся друг в друга и могут расколоться.

Соединение стропил в различных типах крыш

Есть несколько распространенных видов формирования кровли. Для каждого из них подходят определённые способы соединения стропил:

• двускатная кровля. Это самый распространённый тип крыши, известный с древних времен. Для него подходит любой из известных узлов крепления стропил — встык друг с другом и с примыканием к коньку, внахлёст или вполдерева.
• вальмовая крыша. Эта схема кровли выглядит оригинально и красиво, но сложна в исполнении. Она отличается уменьшенной длиной конька, к концам которого примыкают торцевые треугольные скаты — вальмы. Крыша получается четырёхскатной. Этот вид кровли отличается специфическими стропильными элементами — накосными, или диагональными, ногами, которые образуют вальмы. Их монтаж происходит встык — но при этом торцы стропил нужно подрезать в двух плоскостях. Вальмовый узел конька сложен для самостоятельного исполнения — лучше доверить его профессионалам;
• полувальмовая кровля, как видно из названия, имеет только один торцевой скат. Монтаж стропильной системы на такой кровле сочетает в себе оба предыдущих варианта коньковых узлов.

В статье описаны основные варианты формирования верхней точки кровли здания. Приведены все возможные варианты закрепления стропильных ферм к коньку. Если у вас остались вопросы по теме статьи, пожалуйста, задайте их в комментариях. Просим также делиться вашими мыслями и опытом по монтажу конькового узла.

Соединение стропил — как соединить между собой, с мауэрлатом, в коньке, с балкой, наращивание, крепление узлов своими руками

Содержание статьи:

1. Соединение стропил с другими конструкциями
2. Крепление стропильных ног при наращивании

Одной из важнейших систем любого здания является несущая конструкция кровли, основой которой служит каркас из стропил. И от того, насколько прочны узлы соединения стропил, зависит надежность, прочность и устойчивость крыши в целом. Необходимость соединения стропил с другими кровельными элементами может возникать в том случае, когда это предусмотрено конструкцией либо когда выполняется наращивание самих стропильных ног. В целом узлы соединений могут быть разделены на следующие группы: соединение со стеновыми конструкциями, соединение внутренних элементов стропильной системы, удлинение ног стропил.

Соединение стропил с другими конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны. Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание.

Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно выполняться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

После того как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр. Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное крепление стропил к балкам.

Верхнее соединение стропил между собой производится одним из следующих способов:

• стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
• посредством крепления стропил к коньковому брусу;
• боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

В процессе устройства стропильной системы чрезвычайно важно, чтобы все стропила были симметричными. Добиться этого достаточно просто – достаточно заблаговременно изготовить стропило-шаблон с необходимыми размерами, вырезами и углами. После этого, вооружившись строительным карандашом и нужным количеством заготовок, можно легко изготовить все детали, при этом не опасаясь за то, что они будут неподходящего размера.

Крепление стропильных ног при наращивании

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В тех случаях, когда в процессе строительства по той или иной причине вносятся изменения в первоначальный архитектурный проект, может потребоваться удлинение стропильных ног. При этом важно знать, как правильно соединить стропила, чтобы они сохранили свои показатели прочности, и надежность системы в целом не пострадала.

Способов наращивания стропил существует несколько:

• посредством спиленных наискось торцов;
• при помощи соединения шип-паз;
• используя соединение стропил по длине боковыми гранями досок или брусьев;
• путем опирания на промежуточный прогон. Данный способ рекомендуется применять в том случае, когда все стропила наращиваются на одинаковом удалении от свеса крыши (подробнее: «Наращивание стропил по длине: спаренные и составные стропила»).

Это связано с тем, что нагрузка на каждом участке кровли будет концентрироваться в одном месте, где происходит соединение стропил, вследствие чего может возникнуть деформация. Если же промежуточного прогона нет, то стыки должны быть укреплены при помощи металлических накладных деталей.

Благодаря использованию традиционных плотницких узлов в сочетании с современными способами крепежа можно добиться высокого уровня надежности соединения стропил.

RR47 Соединитель коньковых стропил | Сильный галстук

Вкладки продуктов

RR47

RR47 Иллюстрация

Номер модели Таблица

Листы технических данных

Ссылки на отчеты

ESR-3096

ESR-2553

FL10856

Мастерспек

Вдохновение

Запросить демо/образец

Запросить демо/образец

Структурные соединения

Благодаря почти 60-летнему опыту работы и исследований и разработок соединители Simpson Strong-Tie ^® для древесины производятся в соответствии с самыми высокими отраслевыми стандартами. Мы предлагаем самую разнообразную линейку продуктов, от уголков рамы до ремней и прочных вешалок для балок, чтобы у вас был правильный продукт для работы.

Симпсон Strong-Tie 9Соединители 0156 ® обеспечивают непревзойденное качество, подтвержденное лабораторными и полевыми испытаниями, и подкрепляются нашей бескомпромиссной приверженностью обслуживанию клиентов. Как компания, создавшая индустрию соединителей, вы можете рассчитывать на Simpson Strong-Tie ^® в тесном сотрудничестве со строителями, инженерами и строительными чиновниками для предоставления инновационных решений, соответствующих строительным нормам, которые помогут построить более безопасные и прочные конструкции с меньшими затратами. Загрузите каталог соединителей для деревянных конструкций NZS 3604.

Деревянные соединители

От тестирования до обслуживания и доступности — все, что мы делаем, спроектировано для обеспечения успеха вашего проекта. С каждым продуктом вы знаете, что получаете качество, ценность, обслуживание и своевременную доставку, на которых мы построили свою репутацию за последние 60 лет.

Конструкционные соединители Simpson Strong-Tie ^® , от ремней и стяжек до вешалок для балок и многого другого, повышают прочность и безопасность деревянных каркасных конструкций. Каждый соединитель уникален для Simpson Strong-Tie и предназначен для конкретных применений без необходимости адаптировать металлическое покрытие для соединения. Скачать каталог соединителей для деревянных конструкций (2016-2018).

Соединители стальной рамы

Из полностью протестированных и спроектированных соединителей и зажимов Simpson Strong-Tie ^® предлагает комплексные конструктивные решения для конструкций из холодногнутой стали. От соединений сталь-сталь до полномасштабных боковых решений и соединителей навесных стен — мы по-прежнему привержены разработке новых технологий, которые помогают развивать производство стали холодной штамповки.

Узнайте, как соединители для деревянных конструкций Simpson Strong-Tie могут помочь вам строить правильно каждый день. Загрузите каталог конструкционных соединителей из холоднокатаной стали.

Коньковые доски несут нагрузку?

Партнерская оговорка: Эта страница может содержать партнерские ссылки. Как партнер Amazon, мы зарабатываем на соответствующих покупках. Мы также можем получать комиссионные, если вы покупаете товары у других розничных продавцов после перехода по ссылке с нашего сайта.

Расположенные в самом верху кровельных систем коньковые доски являются основными элементами каркаса на вершине крыши. Поскольку стропила и другие секции каркаса крыши ниже прикреплены к коньковой доске, вы можете задаться вопросом, выдерживает ли она вес конструкции. Так он несущий?

Коньковые доски не являются несущими. По сути, они обеспечивают поверхность, на которую могут опираться обычные стропила, а также другие типы стропил, используемых в конструкции вальмовой крыши. Однако они не рассчитаны на то, чтобы нести какой-либо конструкционный вес, и обычно тонкие, всего 1 дюйм (25 мм) номинальной толщины.

Часто коньковые доски путают с коньковыми балками, которые являются несущими. Продолжайте читать, пока мы рассмотрим, нужны ли коньковые доски и чем они отличаются от конькового бруса.

Что означает Несущая способность?

Во-первых, давайте посмотрим, что подразумевает термин несущая способность. Несущая конструкция является активным конструктивным элементом в здании. Несущая способность относится к вертикальной передаче веса или «нагрузки» от конструктивных или ненесущих элементов выше к конструктивному элементу внизу на фундамент здания.

Хотя коньковая доска действительно подвергается горизонтальным нагрузкам с тех сторон, где на нее опираются прикрепленные стропила, вес не поддерживается коньковой доской в ​​вертикальном направлении. Более того, вес крыши не переносится с коньковой доски на какой-либо элемент ниже.

Еще один способ подумать об этом: если вы уберете коньковую доску, смогут ли стропила прикрепиться непосредственно друг к другу и по-прежнему обеспечивать такой же уровень поддержки крыши? Они, конечно, могли бы, что тогда поднимает другой вопрос. Вам действительно нужна коньковая доска?

Нужна ли коньковая доска?

Хотя коньковая доска не требуется конструктивно, она помогает создать поверхность, на которую можно прикрепить стропила крыши. Это значительно упрощает установку стропил и может ускорить возведение крыши. Он также предлагает сжимающую поверхность, на которую могут опираться стропила. 9Коды 0005

, такие как Международный жилищный кодекс (IRC), определяют использование либо коньковых досок, либо стропил, которые напрямую соединяются друг с другом с помощью косынки в качестве связи (раздел R802.3). Это означает, что они (коньковые доски) необязательны, так как стропила можно соединить напрямую.

В то время как IRC специально не требует коньковых досок, код требует коньковых балок на крышах с уклоном менее 3 из 12 (уклон 25 процентов). Коньковые доски, с другой стороны, могут использоваться сами по себе только для крыш с уклоном 3 из 12 и более.

Причина этого в том, что коньковые балки способны нести нагрузку с крыши на фундамент вдоль стоек или торцевой стены. Более наклонная крыша (более крутой уклон), напротив, естественно перенесет вес крыши на нижние концы стропил и на верхнюю часть боковых стенок внизу.

Коньковые доски и коньковые балки — это одно и то же?

Коньковые доски и коньковые балки часто путают друг с другом. Однако это не одно и то же. Хотя они оба расположены на пике крыши, конек 9Балка 0189 представляет собой конструктивный элемент, обеспечивающий несущую поддержку крыши, в то время как коньковая доска не выполняет этого, как обсуждалось ранее.

Коньковые доски и коньковые балки можно использовать в комбинации. В этом типе установки коньковая балка размещается под коньковой доской для обеспечения структурной поддержки. Важно помнить, что именно коньковый брус обеспечивает несущую способность.

Эта комбинация обеспечивает как преимущества соединения коньковой доски, так и конструкционные преимущества коньковой балки. Это может быть хорошим решением для крыш с уклоном менее 25 процентов (3 из 12).

Как прикрепить стропила к коньковым доскам

Стропила представляют собой наклонные несущие балки крыши, которые крепятся к коньковой доске на вершине крыши, а верхние стены — к нижней части. Стропила обычно прибиваются непосредственно к коньковой доске под углом (так называемая гвоздь). Это можно сделать вручную или с помощью гвоздезабивного пистолета.

Альтернативный способ крепления стропил к коньковой доске — использование металлических креплений, таких как Simpson Strong-Tie. Однако эти соединители лучше всего работают с коньковыми балками толщиной 2 дюйма и более, поэтому они не будут работать с более тонкими коньковыми досками.

Размер и материал коньковой доски

Коньковая доска обычно изготавливается из обычных пиломатериалов. Типичные размеры включают 1×8 и 2×8 или больше. В IRC (Раздел R802.3) указано, что минимальная номинальная ширина коньковой доски составляет 1 дюйм (25 мм). Кроме того, глубина должна быть не меньше глубины срезанного конца стропила.

Обычные породы пиломатериалов, используемые для коньковых досок, аналогичны тем, которые используются для общего каркаса. К ним относятся пихта Дугласа, пихта болиголова, сосна южная, ель сосна. С другой стороны, коньковые балки часто включают в себя инженерные породы дерева, такие как клееный брус (клееный брус) и клееный брус из шпона (LVL). Иногда также используется конструкционная сталь.

Резюме

Коньковые доски не являются несущими, но выполняют очень важную функцию, поскольку создают поверхность, на которую могут опираться стропила. Однако они не рассчитаны на то, чтобы нести какой-либо конструкционный вес, и обычно имеют толщину не менее 1 дюйма (25 мм).

Стропила можно прикрепить непосредственно к коньковой доске с помощью гвоздей или металлических крепежных деталей. Забивание гвоздей может быть выполнено либо вручную, либо с помощью пистолета для гвоздей и забивания гвоздей под углом, метод, называемый «забиванием гвоздей» в каркасном строительстве.
