Столбчатый фундамент: применение, расчет и монтаж

Столбчатый фундамент – фундамент в виде столбов расположенных под углами и несущими стенами здания.

 Предназначен столбчатый фундамент для строительства

• легких домов типа дачных домиков;
• домов не больших размеров;
• сараев различного назначения;
•  бань;
• хозяйственных построек;
• гаражей;
• везде где ленточный фундамент делать не целесообразно;
• Во всех постройках, в которых не предусмотрено использование подвального помещения.

 Столбчатый фундамент применяется там, где промерзание грунта зимой значительное.  В виду малой площади фундамента удается избежать его деформации. В условиях вечной мерзлоты здания строятся исключительно на сваях.

Столбчатый фундамент уместен там, где грунт слишком подвижный из-за близости водных потоков и на легких песчаных  почвах.

Расчет столбчатого фундамента

 Перед тем как приступить к работе производится расчет столбчатого фундамента.

В основу расчета берется  нагрузка будущего строения на фундамент. Нагрузка определяется проектом здания.

Для того чтобы рассчитать количество столбов надо учесть следующие факторы:

• Вес всей конструкции здания стены: внутренние стены и перегородки, пол, перекрытие потолка и сам потолок, стропила, материал кровли, а также нагрузки связанные с отоплением и водоснабжением.
• Характеристика грунта. От нее зависит, какой фундамент подойдет под здание.

Рассчитав количество столбов, можно рассчитать, требуемый объем бетона. Этот расчет не сложен, и мы  его приведём здесь:

Формула расчета объема бетона на один столб, высотой 1,5 м.:

V = S x 1.5 – где S – площадь поперечного сечения столба при радиусе столба 15 см.

S = 3, 14 x R2 = 3.14 x 0.075 = 0.2355(м2)

V = 0.2355 x 1.5 = 0.353(м3)

Теперь легко вычислить количество бетона на все столбы, умножив полученный объем на количество столбов.

Столбчатый фундамент можно сделать:

• Из кирпичной кладки
• Из бетонной заливки
• Из готовых бетонных блоков
• Из металлических труб
• Из асбестобетонных труб
• Из дерева
• Комбинированные

Все виды материала имеют свои преимущества и применяют тот или иной только из расчета доступности в данной местности. Понятно, что деревянные столбы служат гораздо меньше других, но простота и скорость строительства фундамента на деревянных столбах имеют свои преимущества.

Комбинированные столбы для фундамента делают таким образом:

• подземную часть заливают бетоном,
• верхнюю часть выкладывают кирпичом.

Начало строительства столбчатого фундамента начинается с:

Это делаем при помощи двух параллельно натянутых шнуров. Расстояние между шнурами должно соответствовать диаметру столба.

Сначала определяем положение первого углового столба. От него устанавливаем положение всех четырех угловых столбов. Это будет периметр будущего фундамента.

Далее в соответствии с чертежом находим положение всех остальных столбов:

• Под основные и несущие стены через 2 метра
• Под перегородки
• Под печи
• Под террасу
• Под крыльцо
• Под гараж.

Устройство столбчатого фундамента

Все начинается с отверстия в земле, которое надо выкопать или просверлить специальным буром на глубину определенную проектом.

 Для того чтобы сделать столбчатый фундамент нам потребуется:

• специальный бур или лопата
• песок и гравий, желательно мелкий
• рубероид или пленка
• цемент
• вода
• емкость для приготовления смеси
• металлическая арматура

Порядок работы

На дне делаем подушку из песка или мелкого гравия.

Чтобы края ямы не осыпались и лишний песок не смешивался с раствором, а вода  из раствора не уходила в стенки ямы, ее выстилаем рубероидом или пленкой.

Для усиления столбов фундамента в середину вставляем металлическую арматуру.

Готовую таким образом яму заливаем раствором бетона до края земли. Ждем полного застывания бетона.

Верхнюю наземнуюю часть выкладываем кирпичом или готовыми блоками, либо делаем опалубку и заливаем ее бетоном.

Столбчатый фундамент из труб

В строительстве столбчатого фундамента выгодно использовать  асбестовые трубы:

•          трубы производятся различного диаметра;
•          под них удобно высверлить ямы, заданного размера;
•          фундамент получается идеально ровный;
•          расходование бетона значительно экономнее.

 Подготовка участка под фундамент производится так же:

При помощи лопаты или бура делаем ямы на двадцать сантиметров ниже промерзания почвы. Глубину промерзания почвы в любой местности можно узнать из специальных справочников.

Достоинство столбчатого фундамента —  экономичность:

• Экономия на материале
• Экономия на затратах, связанных с наймом рабочих
• Экономия на механизмах
• Экономия на времени (столбы сохнут быстрее всего ленточного фундамента)

Для строительства дома – это не мало.  Столбчатый фундамент под домможно сделать своими руками, по крайней мере, большинство работ.

Или пригласить бригаду, которая:

• Вычистит участок от кустарника или деревьев
• Выровняет участок
• Сделает разметку под фундамент
• Выкопает или высверлит ямы под столбы фундамента
• Сделает в каждой яме подушку
• Уложит арматуру
• Зальет бетоном

В это случае ваша задача – контроль за этими действиями.  Мастера компании «Элит» из Нижнего Новгорода знают свое дело.

При помощи столбчатого фундамента строить можно на участке любой ландшафтной сложности.  Если достался неровный участок то,  при помощи столбов он отлично выравнивается. Как видно на картинке вверху.

После того как столбы залиты и бетон застыл, строим наземную часть столбчатого фундамента нужной высоты, определяемой проектом строительства.

Для наземной части фундамента используем любой подходящий материал:

• Кирпич
• Бетонные блоки
• Построить опалубку и залить ее бетоном

Деревянный столбчатый фундамент

Самый дешевый и доступный в лесистой части страны деревянный строительный материал.  При наличии топора и пилы можно быстро соорудить жилище. Предки наши так и делали.

Деревянные столбы нарезаем или пилим необходимой длины, вкапываем в землю и все – возводи стены.

Недостаток деревянного столбчатого фундамента в его недолговечности. Но если это дерево мореное (хвойная древесина, пролежавшая несколько лет в воде, приобретает определенные свойства), и обработанная антисептиками может прослужить долгое время.

Под деревянные столбы, так же как и в предыдущих случаях, делаем подушку из песка и гравия на дне ямы. Далее выполняем следующие действия:

Все деревянный столбчатый фундамент готов. Можно продолжать строительство.

Фирма «ЭЛИТ» направит к вам профессионалов по стоительству столбчатого фундамента.

Звоните:

г. Нижний Новгород 8(831)414-63-18

г. Ворсма +7 960 161 95 55

Мы работаем в городах:

г. Павлово

г. Богородск

р.п. Сосновское

г. Выкса

г. Горбатов

Что нужно знать про опорно-столбчатый фундамент

Надежность и долговечность любой конструкции напрямую зависят от качества фундамента, на котором она базируется. Поэтому выбирать его нужно грамотно. И многие современные люди отдают предпочтение опорно-столбчатому фундаменту. Он широко применяется в загородном строительстве и представляет собой систему стержневых столбов из бута, бетона или других материалов. Для укрепления конструкции используется песчаная или шлаковая подушка, а также в обязательном порядке прокладывается слой гидроизоляции. При условии соблюдения всех этих правил опорно-столбчатый фундамент прослужит владельцам максимально долго.

Достоинства опорно-столбчатого фундамента

1. Возможность строительства на грунтах разных типов.

2. Стойкость к воздействию низких температур.

3. Возможность снизить степень осадки постройки.

4. Простота и оперативность монтажа.

5. Доступность.

Большинство потребителей отдают предпочтение данному варианту, поскольку цена опорно-столбчатого фундамента ниже, чем традиционного ленточного, например. Достигается это за счет простоты конструкции, уменьшения количества используемых стройматериалов и трудозатрат.

Недостатки опорно-столбчатого фундамента

1. Невозможность использования для возведения тяжелых строительных объектов.

2. Склонность конструкции к перемещению в горизонтальном направлении (чтобы избежать этого, необходимо использовать ростверк для связки опор).

3. Отсутствие в доме подвала.

Оцените все преимущества и недостатки конструкции, чтобы понять, насколько она вам подходит.

Состав опорно-столбчатого фундамента

Прежде чем заказать опорно-столбчатый фундамент, нужно разобраться, что он собой представляет. В основе конструкции находятся столбы, выполненные из бетонных блоков с габаритами 20х20х40 см или кирпича, дерева, асбестовых или стальных труб, заполненных бетоном. Расстояние между столбами варьируется от 1,5 до 2 м, а их высота в каждом случае рассчитывается индивидуально. Конструкцией могут быть предусмотрены перекрытия из железобетонных балок, но чаще всего их роль играют нижние бревна или брус, используемые для строительства стен.

Монтаж опорно-столбчатого фундамента

Чтобы конструкция служила долгое время и хорошо справлялась со своими задачами, важно грамотно выполнить ее монтаж. Процесс установки включает в себя несколько этапов, которые зависят от того, какой именно тип основания вы выбрали. В частности, монтаж бюджетного опорно-столбчатого фундамента с ростверком осуществляется на следующей схеме:

1. Подготовка ям. Ямы под столбы лучше всего просверливать в земле специальным буром. Его диаметр должен составлять 25 см. Глубина ям варьируется в пределах 15 – 20 см, а внутри необходимо расположить несколько прутков арматуры.

2. Установка стержневых столбов. Используйте асбоцементные трубы, как основу, и бетон для заливки.

3. Повторное бурение. Когда столбцы затвердеют (через 4 – 5 суток), пробурите новые отверстия ниже глубины промерзания грунта. Диаметр их должен составлять 30 см. В эти отверстия устанавливают готовые столбы.

4. Строительство ростверка. Для изготовления ростверка рекомендуется использовать металл или бетон. Причем он должен висеть над поверхностью грунта на 10 см или более. Других требований к ростверку не предъявляется.

Если же вы выбрали основательный фундамент, процесс монтажа несколько усложнится. В данном случае, он будет включать следующие этапы:

1. Снятие замеров и подготовка участка. После выполнения всех измерений участок тщательно очищают, удаляют слой дерна, создают песчано-гравийную подушку (если почва глинистая).

2. Составление проектной документации и разработка плана конструкции. Эту работу рекомендуется доверить специалистам.

3. Выкапывание ям. В данном случае ямы можно рыть вручную или экскаватором. Причем, если их глубина превышает 1 м, стенки необходимо укрепить системой досок и распорок. В каждую яму засыпают смесь песка и гравия, поэтому важно сделать их на 30 см глубже по сравнению с предполагаемым уровнем залегания фундамента.

4. Монтаж опалубки. Для этого могут использоваться: влагостойкая фанера, ДСП, струганые доски, металлические листы с шириной до 150 мм.

5. Установка системы армирования. Для укрепления столбов в продольном направлении используют металлически штыри с диаметром 12 – 14 мм, в поперечном – проволоку с диаметром 6 мм.

6. Заливка столбов, представляющих собой основу фундамента. Бетонную смесь заливают в асбоцементные трубы и оставляют в них до полного высыхания.

7. Прокладка гидроизоляции. С этой целью могут использоваться: битумный рубероид, специальные мастики и мембраны.

8. Строительство ростверка. Он бывает монолитным или выполненным из железобетонных рандбалок. Оба варианта обеспечивают прочность и надежность конструкции.

Все эти операции вы можете выполнить самостоятельно или доверить высококвалифицированным специалистам. Второй вариант предпочтительнее, поскольку позволяет сэкономить время и минимизировать риски. Главное, обратиться к помощи настоящих профессионалов. Причем учтите, что выше были рассмотрены лишь два варианта монтажа опорно-столбчатого фундамента. Существуют и другие варианты, которым следует отдавать предпочтение, когда столбы выполняются из кирпича, бетонных блоков и прочих материалов.

Где нельзя устанавливать столбчатый фундамент!

Потребителям, заинтересованным в использовании опорно-столбчатого фундамента для строительства дома, бани или другого сооружения, следует знать, что этот тип конструкций имеет свою специфику. Его недопустимо устанавливать на пучинистых грунтах, отличающихся высокой подвижностью.

2 мифа о столбчатом фундаменте

Поскольку данный вид фундамента пока не получил широкого распространения, потребители, желающие заказать его, находят противоречивую информацию. Рассмотрим несколько распространенных мифов, касающихся данной конструкции.

1. Опорно-столбчатый фундамент подходит только для каркасных домов. На самом деле, на нем можно строить практически любые здания – главное, чтобы они не были массивными и тяжелыми. Столбчатый фундамент прекрасно подходит для домов из сруба и из бруса, на нем можно строить даже кирпичные здания.

2. Процесс монтажа столбчатого фундамента трудоемок и требует много времени. В действительности, это не так. Подготовить участок и сделать ямы под столбы вы сможете буквально за один день. И не намного больше времени займет заливка бетона или сооружение столбов из готовых блоков (кирпича). Справиться с этой задачей по силам даже непрофессионалу, если он подойдет к ее решению серьезно и ответственно.

3 совета тем, кто хочет дом ставить на столбчатый фундамент

Эксперты рекомендуют людям, приступающим к строительству данного типа фундамента, ответственно подходить к выбору материалов, используемых в конструкции столбцов. Наиболее практичны бетонные и кирпичные столбы, но второй вариант обходится дороже. Наименее практичны конструкции из дерева, которые, даже при условии специальной обработки, не отличаются долговечностью.

Еще один совет касается проектирования. Если вы хотите поставить дом на столбчатый фундамент, обязательно закажите у специалистов проект конструкции. Не стоит думать, что данный тип фундамента очень прост и не требует специальной подготовки к строительству. Грамотно составленная проектная документация – залог долговечности будущего здания.

Третий совет касается усиления конструкций. Чтобы опорно-столбчатый фундамент был по-настоящему надежным и функциональным, обязательно используйте арматуру. Это могут быть специальные металлически штыри и проволока или сетка. В любом случае, армирующие элементы позволят повысить долговечность фундамента.

Все, что вам нужно знать о фундаментных опорах

Главная > Блог > Все, что вам нужно знать о фундаментных опорах

В этой статье мы поговорим о фундаментных сваях. Не путать с опорами, используемыми для подпорки (разновидность ремонта фундамента), эти опоры представляют собой тип фундамента, такой как подвалы и плиты. Если вы строите или покупаете новый дом, скорее всего, вы ищете, какой фундамент вам нужен. Вот тут-то и пригодится этот блог.

Что такое фундаментные пирсы?

Фундаментные опоры — это лишь часть системы поддержки, называемой опорно-балочной. Опоры переносят вес вашего дома на почву под ним. Затем над этими опорами укладываются деревянные балки. Вместе эта система, состоящая из двух частей, удерживает ваш дом от земли и обычно используется на склонах или в районах с приливами.

Когда используются фундаменты для пирса?

Подрядчики обычно используют столбчатые фундаменты, когда слишком сложно построить традиционную плиту или фундамент. Вот несколько примеров.

• Если ваша собственность содержит в основном разложившуюся породу у поверхности.
• Если ваша собственность содержит обширную корневую систему дерева.
• Если на вашем участке много твердой и стойкой глины.
• Если ваша собственность имеет низкую водоносную способность.
• Если ваш дом построен из бревен или бруса.

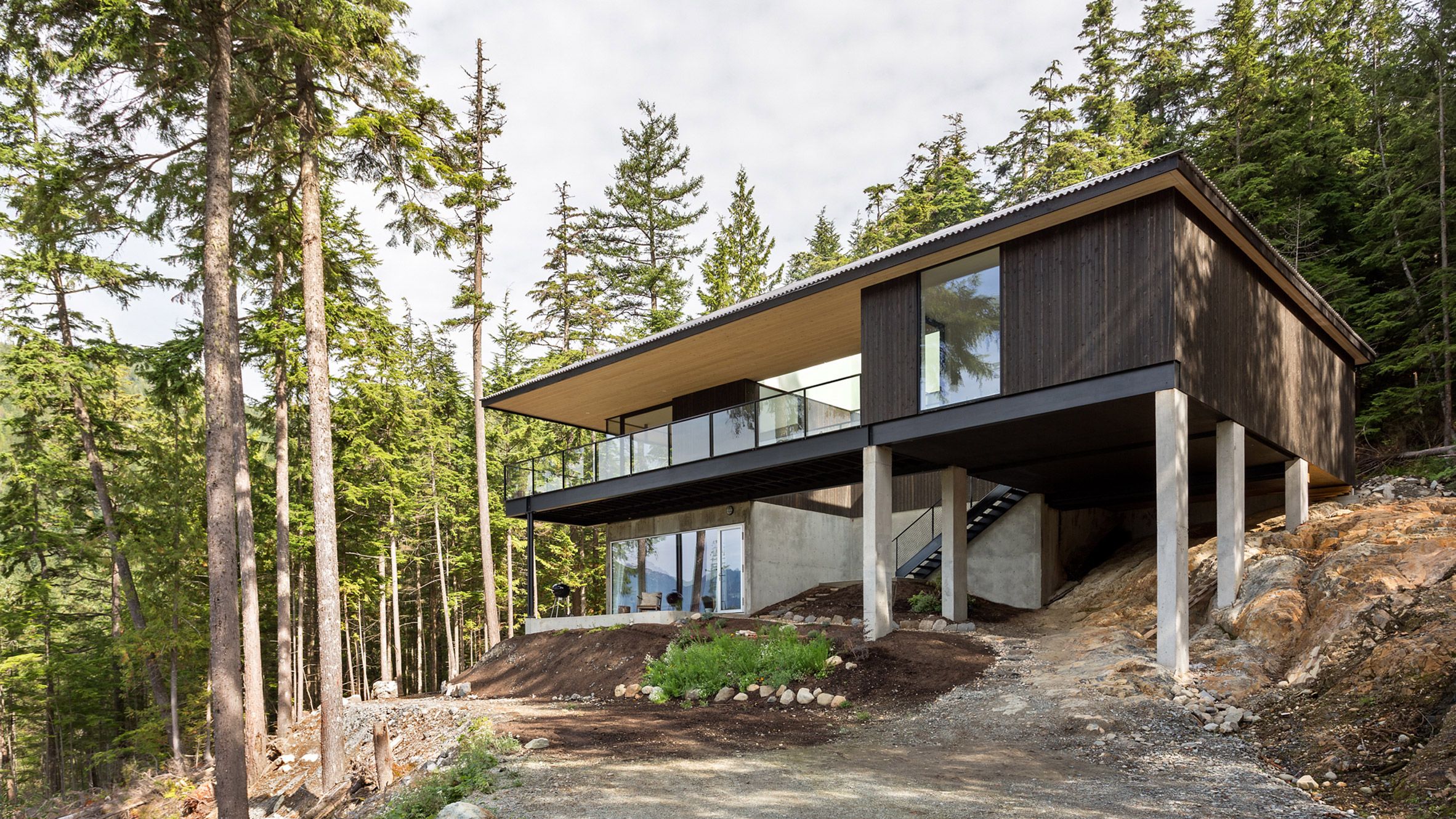

• Если ваш дом нужно построить на склоне.

Действительно ли работают фундаментные пирсы?

Да, опоры действительно работают. Ниже приведены несколько преимуществ строительства или покупки дома с фундаментными опорами.

• Меньше материала — Поскольку опоры расположены на расстоянии друг от друга, для их строительства требуется меньше материалов.
• Более широкий выбор конструкций – Существует несколько типов фундаментных свай, используемых строителями домов: бетонные блоки, монолитные сваи и просверленные кессоны. Подрядчики могут изменить или дополнить проект даже после того, как ваш фундамент построен.
• Меньше земляных работ и разрушений – Для опор и балочных фундаментов не требуется столько земляных работ, как для подвалов или плит, поскольку подрядчикам нужно строить только отдельные опоры.
• Меньше повреждений от воды – Поскольку опоры фундамента удерживают ваш дом над землей, поднимающаяся вода не сможет повредить деревянные балки и балки.
• Больше видимости и доступа — Электрики, сантехники и специалисты по канализации имеют свободный доступ к проводам или трубам, проложенным под вашим домом. Это также облегчает специалистам по ремонту фундамента осмотр любых повреждений вашего дома.
• Меньше вибрации – Фундаментные сваи переносят вес вашего дома на почву под ним. Это означает, что в случае землетрясения пирсы противодействуют движению.

В чем разница между фундаментными опорами и опорами?

Фундаменты — это бетонная опорная платформа в нижней части опор или стен подвала. Существует несколько различных типов фундаментов: блочные фундаменты (Т-образные), ступенчатые фундаменты и наклонные фундаменты. Пирсы — это бетонные колонны или сваи, опирающиеся на фундаменты, обычно соединенные с помощью стальной арматуры.

Считаются ли фундаментные пирсы постоянным фондом?

Да, фундаментные сваи при хорошем уходе считаются постоянным фундаментом. Если не пострадало что-то серьезное, такое как оползень или сильное землетрясение, опоры фундамента могут прослужить намного дольше, чем срок службы вашего дома.

Фундаментные опоры какого размера мне нужны для моего дома?

Общее эмпирическое правило для определения размера опор фундамента: «1 дюйм на фут пролета». Это означает, что если ваш фундамент имеет ширину 20 футов, ваши опоры должны быть 20 дюймов в диаметре.

Дешевле строить на плите или фундаменте?

Плиты дешевле строить, но их сложнее обслуживать с течением времени. Фундаментные сваи обеспечивают большую гибкость и доступность, что облегчает уход за ними по мере их старения. Плитный фундамент обычно стоит домовладельцам от 5000 до 20 000 долларов. Фундамент Pier стоит домовладельцам от 16 000 до 30 000 долларов.

Что нужно знать о фундаментных пирсах

Несмотря на то, что мы упомянули преимущества фундаментных свай, они могут иметь и некоторые недостатки. Ниже приведены некоторые из них.

• Провисание – Если некоторые опоры вашего фундамента погружаются в почву глубже, чем другие, ваши полы могут начать проседать и скрипеть.
• Наклон — Если ваши опоры фундамента начнут наклоняться, вы можете заметить некоторые странные эффекты в вашем доме, такие как залипание окон и дверей.
• Отказ . Если они плохо построены и плохо обслуживаются, эти опоры со временем могут разрушиться или треснуть.
• Воздействие . Поскольку нижняя сторона вашего дома открыта, влага и влажность могут повлиять на ваши опоры, балки и балки. Чтобы противостоять этому, специалисты должны инкапсулировать и изолировать пространство для обхода. Без надлежащей изоляции ваш фундамент может быть даже энергонеэффективным.

Кто предлагает ремонт пирса рядом со мной?

Если вам нужен ремонт фундамента в районе Чикаго, позвоните в The Real Seal. Мы занимаемся ремонтом всех типов фундаментов, включая опоры. Мы приедем и осмотрим ваш дом, выясним, что вызывает разрушение вашего фундамента, и предложим вам лучшие решения на рынке. Мы также предлагаем гидроизоляцию фундамента (мы можем загерметизировать ваше пространство для обхода), выравнивание бетона и многое другое. Позвоните сегодня для бесплатного осмотра и оценки.

АВТОР

Остин Вернер

Остин Вернер является владельцем The Real Seal LLC, компании, занимающейся гидроизоляцией подвалов и ремонтом фундаментов. Остин считает, что наличие хорошо обученной и счастливой команды является ключом к успеху. Это отражено в сотнях 5-звездочных отзывов клиентов, которые его компания получила в Интернете.

СВЯЗАННЫЕ ПОСТЫ

СКАЧАТЬ НАШУ БЕСПЛАТНЫЙ РУКОВОДСТВО

Укрепление фундамента бетонными опорами | Ремонт фундамента в Хьюстоне

Но есть по крайней мере еще одна причина, по которой опорно-балочный фундамент обычно предпочтительнее плитного или цокольного фундамента, особенно в местах, подверженных затоплению. Причина в том, что в случае повреждения столбцово-балочного фундамента было бы легче ремонтировать и укреплять бетонными сваями .

Кроме того, прочность и устойчивость являются двумя важными характеристиками фундамента, учитывая, что на него опирается вес всего дома. Поэтому принятие всех мер, необходимых для сохранения фундамента в целости и сохранности на протяжении многих лет, является обязательным условием для обеспечения структурной целостности вашего дома.

Однако неблагоприятные погодные условия и явления , такие как проливные дожди, наводнения, засухи, отрицательные температуры, подвижки грунта, оседание грунта, провалы в грунте и землетрясения могут привести к опусканию фундамента пирса и балки, смещению из горизонтального положения , и оседают неравномерно. Независимо от основной причины (причин) повреждения, установка бетонных свай является одним из самых доступных, эффективных и долговечных методов ремонта фундамента для свайно-балочного фундамента. Это потому, что когда опытные специалисты используют бетонные опоры для крепления фундамента, вся конструкция будет более прочной, устойчивой и долговечной, чем до ремонта.

Для установки бетонных опор необходимо просверлить под домом ряд отверстий на глубину, обеспечивающую закрепление основания каждой опоры в скале или другом типе грунта. стабильный слой. После того, как все отверстия будут пробурены, гидравлический пресс будет использоваться для вдавливания опор в землю до упора, что обычно называют «точкой отказа ».

Затем рабочие будут использовать ряд гидравлических домкратов, подключенных к унифицированной гидравлической домкратной машине, чтобы поднять дом на нужную высоту. После того, как дом будет поднят, каждая опора будет убрана стальными или бетонными прокладками, чтобы заполнить зазор между вершиной опоры и фундаментом.

Количество опор, необходимых для ремонта опорно-балочного фундамента, зависит от типа, местоположения и степени повреждения. Поскольку бетонные опоры будут размещены с определенными интервалами друг от друга, как указано в плане конструкции, ваш дом будет прочно и равномерно поддерживаться по всей площади опоры. В результате вся конструкция становится более стабильной, что снижает вероятность возникновения проблем с фундаментом в будущем.

Когда дело доходит до восстановления первоначального положения и прочности опор и балок, бетонные опоры обладают некоторыми уникальными свойствами, которые показывают, почему эти типы опор могут принести пользу вашему дому и его проблемному фундаменту. К ним относятся:

• Долговечность – В отличие от каменных опор, которые подвержены износу известкового раствора и сложности с ремонтом после того, как они начинают наклоняться, и стальных опор, которые имеют тенденцию ржаветь под воздействием влаги и воды в почве, бетонные опоры являются более долговечными. Поскольку бетонный пирс представляет собой монолитную конструкцию, то есть представляет собой цельный элемент, который также армирован сталью внутри, он обладает удивительно высокой устойчивостью к сжимающим, сжимающим и изгибающим усилиям. Несмотря на то, что бетон является пористым материалом, который поглощает воду, вы можете сохранить свои бетонные опоры и фундамент структурно прочными, просто обеспечив надлежащий дренаж вокруг вашего дома.
• Универсальность . Независимо от того, осел ли ваш фундамент или вздулся, или ваш дом необходимо поднять, бетонные опоры различных размеров можно использовать для выполнения проекта по ремонту фундамента или возведению дома.
