Столбовой фундамент: Столбчатый фундамент своими руками — пошаговая инструкция, как сделать фундаментные столбики, видео

Содержание

пошаговая инструкция с фото и видео

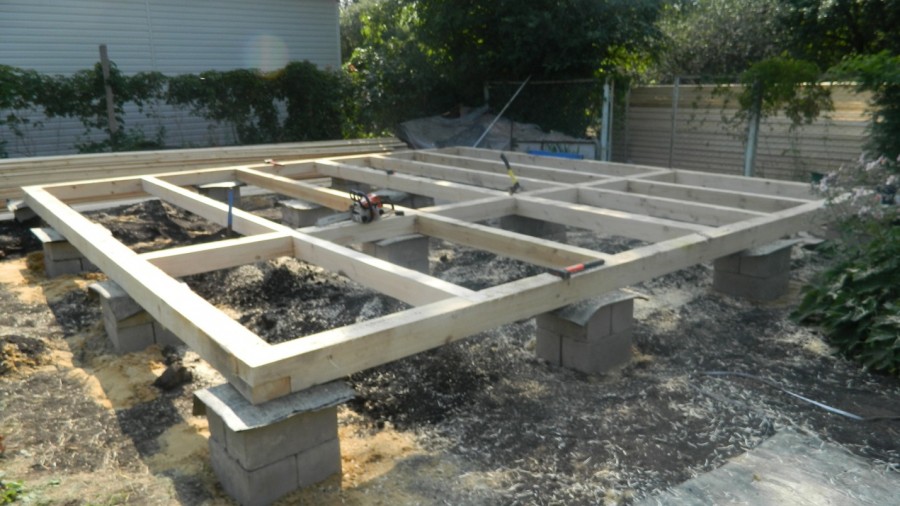

Фундамент столбчатого типа — это система столбовых опор, связанных между собой ростверком для равномерного распределения весовой нагрузки от строительных конструкций. Опорные столбы располагаются:

  1. на всех углах здания;
  2. в местах пересечения перегородок;
  3. на примыкании внутренних простенок к наружным стенам;
  4. на длинных участках стен, для сохранения шага опор не более 2,5 метра.

Ростверк, объединяющий конструкцию, может быть смонтирован из монолитного или сборного железобетона, металла или дерева.

В качестве рекомендуемых строительных систем для изготовления колонн можно использовать:

  • монолитный железобетонный столбчатый фундамент;
  • клинкерный или глиняный безпустотный кирпич;
  • бутобетон с промежуточной заливкой без армирования;
  • стеновые блоки без пустот из плотного наполнителя;
  • фундаментные блоки заводского изготовления;
  • деревянные столбы.
столбчатый сборный и монолитный фундамент
Столбчатый сборный и монолитный варианты. варианты столбчатых оснований Варианты столбчатых оснований.

Самой надежной и устойчивой конструкцией специалисты признают столбчатую систему из бетона на монолитных колоннах. Поэтому рассматривая вопрос о том, как сделать столбчатый фундамент своими руками, мы рассмотрим именно конструкцию из армированных железобетонных столбов и ростверка.

По величине заглубления опор этот вид фундамента подразделяют на незаглубленные, малозаглубленные и заглубленные ниже уровня промерзания. В большинстве случаев столбчатое основание по глубине заложения не достигает твердого несущего слоя грунтов. Это в значительной мере определяет область его применения для небольших, легких или временных зданий и сооружений.

промерзание грунтовПромерзание грунтов в России.

Принципиальная схема столбчатого основания

Устройство столбчатого фундамента для частного дома представляет собой несущую раму ростверка, которая неподвижно опирается на установленные в грунт вертикальные столбы, имеющие расширение в нижней части, установленное на песчаную подушку. Расстояния между столбчатыми опорами определяется расчетом на основании весовых нагрузок от строительных конструкций, снегового покрова и внутреннего оснащения в виде, например, мебели и бытового оборудования.

схема столбчатого фундамента с ростверком

Опорные столбы заглубляются в грунт при отсутствии обязательного условия в виде достижения ими плотных слоев и точки промерзания. Единая с ростверком конструкция фундамента создает технические условия для устойчивости здания при наличии горизонтальных и вертикальных нагрузок. Кроме этого, приподнятая над землей нулевая проектная отметка допускает устройство утепленного цоколя, который обеспечит снижение потерь тепла в холодное время года.

Столбчатые фундаменты из бетона применяют:

  • для зданий с легкими щитовыми или каркасными конструкциями стен;
  • под опоры для тонких кирпичных стен с дополнительным легким утеплением;
  • на плотных устойчивых грунтах для удешевления фундаментной конструкции;
  • для уменьшения воздействий пучинистых грунтов на элементы фундамента.

Однако в большинстве случаев, при большом весе строительных конструкций или просадочных грунтах, от такого типа фундамента лучше отказаться и использовать ленточный или свайный.

варианты столбов в столбчатом фундаменте

Достоинства и недостатки столбчатой конструкции

Фундаментная конструкция с опорными столбами обладает большим количеством достоинств, среди которых следует отметить:

  • возможность самостоятельного выполнения расчетов, проектирования и монтажа, без привлечения квалифицированных специалистов;
  • отсутствие необходимости привлечения специальной техники;
  • применение на любых видах грунтов за исключением сильнопучинистых и с высоким уровнем грунтовых вод;
  • возможность строительства даже при наличии значительных уклонов и неровностей на участке застройки;
  • не требуется предварительная подготовка и выравнивание ландшафтной поверхности;
  • минимальное время монтажа, не превышающее двух недель;
  • недорогая и простая гидроизоляция;
  • долговечность конструкции, достигающая 50 лет;
  • уменьшенный расход материалов и низкая стоимость.

Среди недостатков обычно отмечают отсутствие подвального помещения и невозможность использования для капитальных кирпичных зданий с большим весом строительных конструкций.

Материалы и инструмент для работы

Перед тем, как правильно залить столбчатый фундамент, потребуется приобрести следующие материалы:

  • портландцемент марки 400 или 500;
  • щебень средней фракции;
  • речной или промытый песок;
  • чистая вода;
  • стальная арматура диаметром не менее 12 мм;
  • вязальная проволока;
  • щиты или доски для опалубки;
  • деревянные бруски;
  • гвозди;
  • битумная мастика и праймер.

Из строительного инвентаря и инструмента необходимо иметь:

  • бетономешалку;
  • широкую невысокую емкость для выгрузки бетона;
  • совковую и штыковую лопату;
  • молоток;
  • ведра для растопки битума и переноски насыпных материалов;
  • кисти для нанесения праймера.

Для выполнения разметки вам потребуется рулетка с лентой не менее 10 метров, прочный шнур и колышки. Проверка строительных отметок производится при помощи нивелира или гидравлического уровня.

Пошаговая инструкция

По своей сложности, устройство столбчатого фундамента является простым и может быть выполнено своими руками. Однако надежность основания в большой мере зависит от точного соблюдения технологии монтажа. Это касается пространственной конфигурации конструкции, применяемых материалов и соблюдения временных технологических перерывов.

Для того, чтобы сделать простой столбчатый фундамент своими руками, наша пошаговая инструкция предусматривает выполнение следующих этапов:

Упрощенный расчет конструкции

Правильное определение количества необходимых материалов и конструктивных особенностей фундамента производится на основании расчета. Для его выполнения требуются данные о:

  • местоположении будущего здания;
  • структуре грунтов на участке застройки;
  • глубине залегания грунтовых вод с учетом сезонных колебаний;
  • предельной глубине промерзания;
  • весе строительных конструкций здания, мебели и внутреннего оборудования;
  • собственный вес фундамента.

Подробный порядок и пример расчета столбчатого основания описан здесь.

В результате расчета определяется общее количество опорных столбов, общая площадь их сечения, места расстановки конструкция ростверка.

схема столбчатого фундамента
Cхема столбчатого фундамента/

Разметка мест монтажа опорных столбов

Столбчатые опоры под ростверк должны быть установлены на всех углах будущего строения, на длинных участках стен более 2,5 метра, а также во всех местах примыкания простенок к наружным ограждающим конструкциям.

При этом под примыкающую веранду, крыльцо, террасу или флигель изготовление столбчатого фундамента должно производиться отдельно, для создания возможности устройства температурных и компенсационных швов в случае усадки отдельных частей здания.

Сечение столбовых опор определяется путем деления общей площади сечения на количество опор. При этом сечение отдельных столбов не может быть менее чем 200х200 мм.

обноска из скамеечек
Для разметки местоположения монолитных опор рекомендуется установка «лавочек», которые представляют собой два забитых в землю колышка с установленной на них поперечной перекладиной.

К перекладине привязываются отрезки шнура, которые на своих пересечениях обозначают точное месторасположение монолитных конструкций.

разметка столбчатого фундаментаРазметка.

Подготовительные земляные работы

После окончания разметки необходимо выкопать ямы под установку опалубки, армирующей конструкции и последующую заливку бетона. Глубина ямок определяется выбранным типом фундамента, который может быть:

  • незаглубленным, с простым снятием поверхностного слоя грунта;
  • мелкозаглубленным, до 70 см;
  • заглубленным до точки промерзания грунта или ниже ее.

Размер откапываемых приямков должен быть как минимум втрое шире расчетного сечения столбов, чтобы обеспечить возможность установки опалубки и дальнейших гидроизоляционных работ. Общее выравнивание площади застройки при этом не требуется.

песчано гравийная подушка

Ямы глубиной до 1,0 метра могут иметь прямые вертикальные стенки. В случае большей глубины необходимо предусмотреть наличие откосов. На дно каждой фундаментной ямы укладывается подушка из гравия толщиной 15 см и засыпается слоем речного песка толщиной 5 см. Оба слоя необходимо хорошо утрамбовать и хорошо пролить водой. Ширина подушки должна заполнять весь объем ямы в плоскости.

рытье ям под столбы
Рытье ямы под столб.

Армирование

Для обеспечения необходимой прочности опорных столбов, монолитная бетонная конструкция должна быть армирована вертикальными прутами диаметром 12 мм. Для поперечной перевязки вертикальной арматуры можно использовать пруты диаметром 8-10 мм, соединяя отдельные элементы вязальной проволокой.

Армирующая конструкция представляет собой пространственный параллелепипед, который устанавливается внутри опалубки на нижнюю опорную подушку из бетона. В верхней части арматура должна выступать на 10-15 см для с возможностью ее будущей увязки с армирующим поясом ростверка.

схема армирования столбчатого фундамента Схема армирования. чертеж армирования столбчатого фундамента
Чертеж армирования.

Установка опалубки

Самый простой и распространенный материал для установки опалубки в частном строительстве — это деревянные доски толщиной до 40 мм, сбитые в щиты при помощи гвоздей. Так же можно использовать плиты ДСП, листовой металл, водоупорную ламинированную фанеру. Для того, чтобы избежать возможного прогиба опалубочных щитов, рекомендуется устанавливать дополнительные распорки между стенкой ямы и щитом.

Отличным вариантом является использование мелкощитовой штатной опалубки на металлических рамах. Подобную опалубочную оснастку сегодня несложно взять напрокат. Ее сборка осуществляется при помощи специального инвентаря и обеспечивает самую высокую прочность и надежность конструкции при бетонных работах.

опалубка армирующего каркаса
Опалубка армирующего каркаса. схема опалубки армирующего каркаса Строение опалубки.

Для сборки опалубки не рекомендуется применять сухие доски, так как древесина в этом случае будет активно впитывать влагу и приведет к преждевременному высыханию бетона и снижению его качества. Допустимая минимальная влажность дерева не должна быть менее 25%. Хорошему удержанию влаги может способствовать применение ламинированных материалов или полиэтиленовых пленок.

Заливка бетона

После установки арматуры и опалубки можно приступать к заливке бетонной смеси. При больших объемах работ рекомендуется заказать доставку бетона заводского изготовления. Это значительно уменьшит общее количество работ и обеспечит более высокое качество бетона.

На вопрос о том, можно ли заливать столбовой фундамент частями, следует ответить, что это не запрещено, но не рекомендуется, чтобы схватывание монолитной конструкции происходило одновременно.

В случае приготовлении бетонной смеси своими руками, объемное соотношение цемента, песка и щебня следует принимать как 1:2,5:4. Для придания пластичности материалу в бетон можно добавить пластификатор или жидкое моющее средство.

Уплотнение бетона можно производить с использованием погружного вибратора, штыкованием или постукиванием по поверхности опалубки, если ее прочность это позволяет.

Гидроизоляция столбовых опор

Через 96 часов после бетонирования, опалубку необходимо снять и выполнить гидроизоляционные работы для защиты фундаментных опор от неблагоприятного воздействия влаги. Для этого поверхность столбов и опорных подушек необходимо загрунтовать битумным праймером, а после этого покрыть горячим битумом не менее чем за 2 раза. Грунтовку и битум следует наносить на всю поверхность столбов до верха.

гидроизоляция из рулонных материаловГидроизоляция из рулонных материалов.

Монтаж ростверка

Устройство ростверка, как и колонн, требует монтажа опалубки и продольного армирующего каркаса. Для изготовления опалубки применяются те же материалы, что и в случае возведения столбов. Арматура должна иметь продольные стержневые струны из стальной арматуры диаметром 12 мм, которые должны быть перевязаны с арматурой столбов.

бетонирование ростверка Бетонирование ростверка с помощью коробчатой опалубки из плит ОСП. опалубка и армирование ростверка Опалубка и армирование ростверка. ростверк из бруса Ростверк из деревянного бруса. ростверк из железобетонной перемычки Ростверк из железобетонной перемычки.

Заливка бетона производится сразу по всему объему ростверка и обязательно уплотняется с целью удаления воздушных пузырьков из бетонного монолита. После схватывания бетона производятся гидроизоляционные работы для защиты конструкции.

схема фундамента с ростверкомЧертеж фундамента с ростверком.

Обратная засыпка

Приямки для установки опорных столбов после окончания работ должны быть засыпаны песком или щебеночно-песчаной смесью с послойным трамбованием. Для лучшей осадки насыпного грунта каждый насыпаемый слой рекомендуется пролить водой. Трамбовать в этом случае будет труднее, но качество уплотнения повысится.

В заключение

Возведение стен можно начинать не ранее, чем через 4-5 дней, но будет лучше, если готовый фундамент будет выдержан до начала на протяжении 4-5 недель. Это время может показать возможные просадки конструкций и их поведение под собственным весом.

Во время выполнения работ очень важно соблюдение строительной технологии и применение качественных материалов для армирования и приготовления бетона. Так же особо важным моментов является нанесение и закрепление гидроизоляции. Поэтому не следует забывать об обязательном грунтовании поверхности глубоко проникающим битумным праймером за 2-3 раза.

Столбчатый фундамент: виды и особенности конструкций

Строительство основания на столбах актуально для домов с легким стеновыми конструкциями. Столбчатый фундамент для дома выполняется, если в качестве основного материала применялись дерево, кирпич или каркасные изделия. Цоколь может заливаться и под кирпичом, но в этом случае делают глубокие заглубления. Столбчатый прочный фундамент по сравнению с ленточным отличается недорогой себестоимостью работ, увеличивает несущую способность здания на болотистой, торфяной, песчаной почве, переувлажненных или сильно промерзающих грунтах.Возведение столбчатого фундамента из блоков своими руками

Отличия основания на столбах

Описание фундаментальной основы согласно СНиПу 3.02.01-87, ГОСТу 20522-75 и СНиПу 2.02.01-83 сообщает о следующих конструктивных характеристиках:

  • для изделия применяются столбики, заглубленные на 1,5 м в почву (средний показатель равняется 0,5 – 0,7 м). Верх изделий выступает на 0,2 – 0,5 м;
  • фундамент на столбах выполняется строго в зонах углов строения, на местах пересечения стен и межкомнатных перегородок;
  • постройка с большой нагрузкой требует усиления дополнительными опорами длиной 3 – 3,5 м;
  • расстояние между столбами варьируется от 1,5 до 3 м и зависит от массы, этажности дома и типа грунта;
  • ростверок организовывается обязательно – он выполняет функцию распределения нагрузки. В конструкциях из дерева используются брусья или бревна с обвязкой. Здания из кирпича предусматривают ростверки из металлошвеллера, балок, монолитного армирующего каркаса.

Строительство по проекту фундамента легкого столбчатого выполняется с учетом региональных климатических условий, режима эксплуатации конструкции.

Основные разновидности оснований на опорах

Устройство столбчатого фундамента оправдано для дачных домов, загородных каркасных коттеджей, бань, беседок, хозпостроек. При выборе материала для опор специалисты акцентируют на общей массе сооружения. Жилище или хозяйственный блок из тяжелых материалов с легким фундаментом имеет риски деформации – просадке или искривлению стен.
Чертеж столбчатого набивного фундаментаСовременная классификация цоколей, изготавливаемых под столбы, предусматривает сходную технологию выполнения. Различия заключаются в типе материала, с помощью которых проводятся работы.

Железобетонные монолиты

Монолитные сооружения из бетона отличаются прочностью и надежностью, подходят для возведения жилых строений. Основания характеризует плотность, подходящая для работ на неподвижных грунтах. Строительные нормативы допускают подобный фундамент столбчатый для усиления домов из дерева, рассчитанных на 1 – 2 этажа.

Кирпичные цоколи

Столбчатый фундамент из кирпича распространен благодаря долговечности и устойчивости. Прочная конструкция получается, если использовать качественный материал с обжигом. Мероприятия по обустройству жилого двухэтажного здания можно проводить на плотных почвах, соблюдая сечение опоры 40х40 см.Как рассчитать размеры столбчатого фундамента для дачи

Блочные конструкции

Столбы для фундамента из бута, бутобетона, асбестовой трубы либо винтовых свай по прочности и способности выдерживать большие нагрузки соотносимы с кирпичными. Сооружения отличаются в зависимости от используемого материала:

  • с бутовым камнем не работают на холмистых местностях или на пластичных грунтах – постройки теряют устойчивость и могут разрушаться;
  • бутобетонные составы размещают порядовым способом или заливают тесто из бетона в каркас из бута;
  • асбестовые трубы подбирают диаметром 15 см для деревянных домов, для массивных конструкций диаметр увеличивается от 25 до 40 см. Труба также используется как опалубка для крепления армированных свай;
  • металлические сваи ввинчиваются непосредственно в почву. Прием повышает устойчивость здания на плотных или пластичных почвах.

В зависимости от типа грунта и конструктива здания выбираются столбы – фундамент должен иметь устойчивость и надежность даже в интенсивных условиях эксплуатации.

Технические параметры материалов для строительства

При возведении столбчатой разновидности фундамента необходимо тщательно выбирать материалы – так определяется качество сооружения и длительность монтажных мероприятий. Современный рынок предлагает застройщикам следующие виды изделий:Как самостоятельно сделать столбчатый фундамент из кирпича

  • трубы из асбестоцемента. Элементы легко и не затратно перевозить, но при недорогой себестоимости материалов имеются ощутимые затраты на бурение ям.
  • кирпич. Блоки отличает дорогая цена, длительный срок эксплуатации и хорошая ремонтопригодность. При обустройстве основы на почвах, подверженных вспучиванию, есть риски деформаций.
  • дерево. Недорогой материал с минимальной износостойкостью. Опоры могут повреждаться насекомыми, загнивать, если не провести предварительную подготовку – обработку антисептическими, гидроизоляционными и антисептическими составами.
  • железобетон. Характеризуется долговечностью, прочностью, оптимальной ценой. Недостаток материала – трудоемкие монтажные операции.

Изучив специфические особенности материалов, хозяева частных владений могут подобрать оптимальный вариант.

Заглубленность фундамента – особенности классификации

По углублению ямы под фундамент, сооружения подразделяется на мелкозаглубленные и заглубленные. Критерии выбора основываются на типологии почвы под застройку:

  • мелкозаглубленные варианты обустраивают на песчаниках, скальных породах с глубоким расположением почвенных вод, которые не смещаются под воздействием погодных факторов. Опорные элементы закапывают на расстоянии 65-70 см;
  • заглубленные основания располагают в толще грунта на 1,5 – 2 м. Конструкции оправданы в регионах с землями, промерзающими до 50 см и нестабильными подвижными почвами.

Стандартное расстояние, которое будет между опорными столбами для фундамента, равняется 100 – 200 см.Как сделать столбчатый фундамент из ФБС для дачи

Как рассчитать проект фундаментальной столбчатой основы?

Строительство столбчатого фундамента своими руками начинается с его калькуляции. Чтобы рассчитать свой проект, можно воспользоваться бесплатными онлайн-программами. Вам понадобятся следующие исходные данные:

  • глубина залегания опоры;
  • местность, на которой находится конструкция;
  • примерная масса здания с учетом отделки, коммуникаций и меблировки;
  • общая масса фундамента;
  • сезонные факторы – ветровые и снежные нагрузки;
  • тип грунта, метраж промерзания, расположение УГВ.

Проведя несложные операции, вы вычислите, как сделать основание и закупить столбы с нужным сечением и несущей способностью.

Технология обустройства цоколя с ростверком

Чтобы залить столбчатый фундамент ростверкового типа, понадобиться рассчитать проект. Снеговая нагрузка равняется 100 кг/м2, внутреннее наполнение – еще 100 кг/м2, несущая способность грунта – 0,5 – 0,6 кг/м2. В работе понадобиться поэтапное руководство от профессионалов, которое приведено ниже.Сборный и монолитный столбчатые фундаменты

Выкапывание траншей

Для домашнего строительства оправдано бурение ямок диаметром 15-20 см, которое делается садовым буром. Дальнейшие мероприятия предусматривают:

  1. Армирование ямок рабицей с мелкими ячейками.
  2. Засыпка траншей смесью бетона М200 и песка.
  3. Фиксация по центру канавы арматурных прутов с выступом на 10 см.

Чтобы жидкий цементный состав не впитывался в почву, укладывают гидроизоляцию из рубероида или полиэтилена.

Установка опор

Оптимальный материал под столбы – отрез трубы из асбестоцемента 10 см в диаметре. На кусок укладываются арматурные штыри 12 мм в диаметре. Конструкция устанавливается на строительный «башмак», заливается пескобетоном и трамбуется. Наверху для прочности крепят небольшой арматурный прут.
Повторное бурение
Работы выполняются после того, как сделанный бетон схватился – через 5-6 дней. Последовательность мероприятий выглядит так:

  1. Буром проделываются отверстия 30 см в диаметре с углублением ниже уровня промерзания почвы.
  2. В проем вставляется столб, рассчитанный на нагрузку массой 11 тонн.
  3. Отверстие засыпается извлеченным грунтом.

Почвосмесь обязательно трамбуется.Столбчатый фундамент из кирпича - экономное решение для строительства частного дома

Формирование ростверка

Материалом для ростверка служит бетон, дерево или металл. Располагают элемент с выступом над грунтом на 10 см. Конструкция выдерживает нагрузку небольших строений из бруса, бревна или каркасных изделий.

Классический фундамент со столбчатой опорой

Алгоритм, как правильно сделать столбчатый фундамент своими руками, подходит для всех материалов опоры – камня, кирпича, железобетона. Работы имеют строгую последовательность, от которой зависит надежность и прочность сооружения.

Подготовительные задачи

Перед тем, как бетонировать опорные элементы, нужно очистить местность, снять верхний дерновый слой почвы на высоту 30 см. При наличии глинистых грунтов изготавливают подложку на основе гравия или песка. Подготовка гарантирует ровную поверхность, где удобно проводить разметку. Перенесение схемы основания на поверхность проводится при помощи колышков, веревки и песка.Столбчатый фундамент из покрышек для небольшой легкой постройки на дачном участке

Обустройство ям

При подготовке ям существует одно правило – строгое осевое расположение. Выкапываются траншеи вручную, для масштабных задач оправдано арендовать экскаватор. Удаляя грунт, руководствуйтесь следующими требованиями:

  • стенки отверстий, углубленных на 1 м, не укрепляют;
  • увеличение глубины предусматривает формирование откосов, установка брусьев с распорками.
  • фактическую глубину ямы делают на 30 см больше расчетной.

Ширина отверстия выбирается с учетом наличия опалубка и распорок.

Монтирование опалубного каркаса

Опалубка под столбчатый фундамент изготавливается из оструганного бруса толщиной 4 см и шириной 1,5 см. Допускается монтаж досок ДСП, листов металла или фанеры с устойчивым к воздействиям влаги покрытием. Опалубка для столбчатого фундамента устанавливается по линии бетона.

Выполнение армирования

Для армирования фундаментной опоры используются стержни класса А3 от 12 до 14 мм в диаметре. Устанавливают перемычки вдоль, соблюдая горизонтальное направление и шаг в 20 см. Как альтернативный материал применяют штыри 6 мм в диаметре.Столбчатый фундамент из труб под дачный дом

Технология заливки

Работы по заливке подразумевают укладку бетонного теста в трубы. Смесь располагают слоями высотой 20-30 см и трамбуют вибропрессом. Благодаря применению ручного инструмента состав становится однородным – из него выходит воздух.

Гидроизоляционные мероприятия

Для защиты от влаги используется подход аналогичный тому, которым гидроизолируется ленточный фундамент, своими руками изготавливают холодную или горячую мастику, наклеивают мембраны, рубероид.

Выполнение ростверка

При помощи ростверка обеспечивается жесткость и устойчивость сооружения. Самый простой вариант для домашнего строительства – выполнение сборного железобетонного пояса. Задачи проводятся поэтапно:

  1. Перемычки привариваются друг к другу обрезками арматурных штырей на монтажные пели.
  2. Монтируется опалубка, фиксируется арматурный каркас и заливается тестом из цемента марки М200.
  3. После набора бетоном прочности, проведения гидроизоляционных работ пазухи канавок засыпают грунтом и крепят перекрытия.
  4. Для защиты подвального помещения формируют забирку (стену) из кирпича.
  5. В забирке проделываются коммуникационные отверстия.

Декор внутри постройки выполняют из фальш-панелей или сайдинга. Для строительства повышенного ростверка организовывают подушку на основе песка или гравия толщиной 10-15 см. Конструкция оправдана на пучинистых почвах для снижения УГВ и поднятия грунта при понижении температуры.Столбчатый фундамент с ростверком своими руками

Незаглубленные виды фундаметов

Столбчатый незаглубленный фундамент выполняется своими руками легко – пошаговая инструкция презентует подробную этапность работ.

Технология строительства

Незаглубленное основание на столбах или блоках выполняется в строгой технологической последовательности:

  1. Размечается площадка – очищается от мусора, снимается дренажный слой, устилается подушка и формируется гидроизоляция.
  2. Определяются точки размещения опор – блоков из бетона с параметрами 20х20х40 см.
  3. Выкапываются небольшие траншеи с обязательным строительством подложки из песка.
  4. Монтируются опорные элементы – на один столбик будет нужно 4 блока указанных габаритов. Их выкладывают в два ряда, соблюдая расстояние в виде шахматки между опорными столбами будущего фундамента.
  5. Проводится заливка столбчатого фундамента – швы обрабатываются плотным раствором на основе цемента.
  6. Стыки обязательно защищаются от влаги битумной мастикой, рубероидом или стеклоизолом.

Столбчатый фундамент стаканного типа изготовление и монтажСооружение обустраивается на почвах непучинистого типа или грунтах со слабым вспучиванием и оправдано для легких построек (деревянных домов, бань, хозяйственных блоков, пристроек или летних кухонь). Мероприятия на скальных породах целесообразны при возведении бревенчатых или брусовых домов. При уменьшенном пучении основание делают на песчаной подушке.

Как сделать мелкозаглубленное основание?

Установка мелкозаглубленного столбчатого универсального фундамента оправдана для каркасных конструкций. В качестве опалубки применяются пластиковые, асбестовые трубы, а столб из железобетона принимает всю нагрузку легкой кухни, бани, дома или беседки.

Выбор диаметра труб

Параметры отрезков трубы определяются нагрузкой здания:

  • легкие строения предусматривают диаметр элементов 10 см. На них понадобится около 0,1 кубометра бетонного теста;
  • бревенчатые дома требуют изделий с диаметром 25-30 см. В первом случае будет достаточно 0,5 м3 бетона, а во втором – 1 м3 смеси.

Указанные выше параметры актуальны для бетонной фундаментной подложки.Строительство столбчатого монолитного фундамента с ростверком своими руками

Схема мероприятий

Столбчатый долговечный фундамент можно сделать своими руками, ведь пошаговая подробная инструкция включает поэтапные работы:

  1. Строительная площадка подготавливается. Нужно удалить мусор, инородные предметы, снять дерновый слой и выровнять почву.
  2. Проводится разметка территории. Используя колышек, веревку, отмечают конфигурацию постройки – стены, углы, перегородки.
  3. С помощью ручного бура проделываются траншеи на глубине 20 см. Для подушки углубленность увеличивается.
  4. Обстраивается бетонная подушка. На дно ямы засыпается щебень, по наружному контуру будущего здания устанавливается опалубка для бетонного фундамента. Последующие действия заключаются в формировании армирующего каркаса. К арматурным прутам привариваются горизонтальные элементы.
  5. Поверх арматуры заливается бетонная смесь послойно и протыкается арматурным штырем.
  6. После застывания состава проделываются отверстия с применением спецтехники.
  7. Устанавливаются трубы, выступающие на 10 см, выравниваются по уровню и закрепляются деревянными брусьями. Близкий УГВ предусматривает работы по гидроизоляции.
  8. Основание трубы на 0,5 м заливается смесью бетона и гравия. На 1 часть цемента М500 понадобиться 2 части песка и 2 части гравия.
  9. После помещения бетонного теста трубы приподнимают на 20 см, фиксируют и оставляют на 21 день до полного застывания материала.
  10. Проводят гидроизоляцию внешней поверхности опор рубероидом, засыпают яму песком, поочередно проливая и утрамбовывая его.

Работая с трубами, целесообразно поместить внутрь арматурный прут и залить трубу бетоном. Дальнейшие мероприятия проводятся только после отвердевания состава.Схема опорно-столбчатого фундамента

Выгоды строительства фундамента на столбах

К достоинствам, которыми отличается установка прочного столбчатого надежного фундамента, относятся параметры:

  • надежности – сроки эксплуатации жилого дома продлеваются до 100 лет;
  • универсальности – сооружения применяются на пучинистых, глинистых или плотных грунтах;
  • экономичности – работы имеют небольшую себестоимость, и, по сравнению с ленточной или монолитной конструкцией, застройщик экономит в 2 раза больше средств;
  • отсутствия масштабных подготовительных задач, минимальных затрат на гидроизоляцию;
  • скорости монтажных мероприятий – строительство можно выполнять самостоятельно;
  • быстрых сроков постройки дома, дачи или хозяйственного блока.

Схема строительства столбчатого фундамента под частный домКонструкции исключают обустройство погреба, но идеально подходят для легких построек. С целью организации подпола оправдан ленточный фундамент своими руками.
Строительство самостоятельно фундамента на опорах столбчатого предусматривает правильный выбор глубины, которая зависит от расстояния промерзания почвы. Опытные специалисты рекомендуют рассчитывать конструкцию, чтобы исключить ее деформации и растрескивания.

Столбчатый фундамент — расчет и советы как сделать правильно основание для дома

Началом строительства любого дома является правильное сооружение фундамента. От него зависит крепость и надежность всей конструкции. Виды строительных материалов, из которых будет строиться здание, влияют на выбор типа фундамента. Чем тяжелее будут стены, тем крепче должно быть основание.

Если строение сооружается из относительно легких материалов, то целесообразно применять столбчатый фундамент. С его помощью дом будет устойчиво стоять даже на болотистом, переувлажненном, и торфяном грунте.

Краткое содержимое статьи:

Применение столбчатых фундаментов

Конструкция, для которой подходит столбчатый фундамент, должна быть деревянного типа. Например, дом из сруба, баня, в том числе различные постройки хозяйственного назначения.

Возводить каменные и кирпичные постройки на подобном основании крайне не рекомендуется. Столбчатые опоры под большим весом неминуемо начнут проседать в грунт. Стены дома начнут лопаться, и разрушаться.

В тех районах, где грунт постоянно скован морозами применяется строительство столбчатого основания для жилых, и промышленных сооружений.


Виды столбчатого основания

Если посмотреть на различные фото столбчатого фундамента, то можно заметить разнообразие его конструкций. Встречаются такие виды:

  • Сплошная железобетонная конструкция;
  • Столбчатая конструкция из кирпича;
  • Столбчатый фундамент из шлакоблоков;
  • Конструкция из бутового камня;
  • Конструкция из бутобетонного состава;
  • Деревянный столбчатый фундамент;
  • Асбестовые трубы в основании;
  • Основание из металлических свай.

Основные элементы базовой конструкции

Если посмотреть на столбчатый фундамент в разрезе, то можно увидеть очень простое строение.

Обязательным элементом в строительстве каждой опоры является песок, и бетон. Дальнейшее использование материалов для возведения конструкции зависит от вида фундамента.

Основные расчеты

Рассмотрим, как рассчитать столбчатый фундамент. Первым шагом в строительных работах считается правильно составленный проект. От него зависит качество будущего сооружения, поэтому к этому делу рекомендуется привлекать профессионалов.

С начала определяется, какую площадь будет занимать строение. Обязательными параметрами являются его масса, и место для застройки. Для этого используют геодезическую съемку, и привязывают объект к месту застройки.

В проектировке будут учитываться следующие факторы:

  • Состав грунта на месте строительства;
  • Наличие, и глубина залегания грунтовых вод;
  • Глубина промерзания почвы с измерением вспучивания;
  • Сколько этажей будет в доме, и какова его высота;
  • Тип строительных материалов, какие буду перекрытия и кровля;
  • Расчет основных и дополнительных нагрузок на каждую опору.

Работа с грунтом

Рассмотрим строительство столбчатого фундамента своими руками поэтапно:

Все начинается с подготовки основания грунта, и его разметки. Для этого используют веревку и колышки. Для обозначения ширины фундамента протягивают две веревки параллельно. Необходимо соблюдать прямые углы на пересечении веревок, поэтому лучше воспользоваться геодезическим прибором.

Разметив участок необходимо снять с него верхний слой земли глубиной до 200 мм. Следуя проекту, делают разметку под столбы с точным соответствием размеров.

Далее при помощи специального бура делают скважины в соответствии с указанной глубиной в проекте. Если углубить скважину до 1000 мм, то закреплять ее стенки возможно не понадобится.

В скважине делается песчаная подушка, которую следует увлажнить, и тщательно уплотнить. На песчаное основание необходимо залить раствор бетона. Так получится крепкая основа.

Конструкция опор из кирпичей

Рассмотрим инструкцию, как правильно сделать столбчатый фундамент с использованием кирпича или блоков:

  • На стенки скважин стелется рубероид, одна из его особенностей – хорошая гидроизоляция.
  • На всю глубину ямы монтируется конструкция из арматуры. Она не должна быть выше уровня грунта.
  • Далее проходит заливка раствора бетона, в который добавляют гравий или щебень.
  • В результате, скважина должна быть полностью залита бетоном. Процесс схватывания бетона длится до 10 дней.
  • На поверхность бетонного основания устилают несколько слоев рубероида, который послужит хорошей гидроизоляцией для последующей кладки.

Такова технология строительства столбчатого фундамента, она намного экономичнее в своей конструкции. Ее под силу сделать своими руками.

Фото столбчатого фундамента

Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

Мелкозаглубленный столбчатый фундамент и незаглубленный на пучинистых грунтах

Столбчатый фундамент мелкого заложения пользуется спросом при возведении деревянных жилищ. Столбчатый фундамент (народное название – столбовой) благодаря конструктивным особенностям, а также устойчивости к неблагоприятному воздействию температурных перепадов, атмосферных осадков и прочих погодных изменений обустраивается в большинстве деревянных строений.

Достоинства и недостатки столбчатого заглубленного фундамента

Мелкозаглубленный столбчатый фундаментМелкозаглубленный столбчатый фундамент

Опишем достоинства:

  • Сокращение затрат при выполнении земляных работ. Нет необходимости дополнительно привлекать строительную технику.
  • Заливка бетона осуществляется с минимальными трудозатратами.
  • Расход металлического прута для армирования каркаса сравнительно мал.
  • Изготовление столбового фундамента на пучинистых грунтах занимает мало времени.
  • При замерзании почты такое основание отличается прекрасной устойчивостью.

Малозаглубленный столбчатый фундамент также имеет и недостатки:

  1. При строительстве любого сооружения, основой которого является незаглубленный столбчатый фундамент, следует учитывать тип почвы. Не рекомендуется строить жилище на слишком разрыхленных грунтах либо заболоченных местностях.
  2. Незначительное разрушение фундамента, появление сколов, трещин говорит о необходимости немедленного выполнения ремонтных работ.

Это главные слабые места столбчатого основания. Если весь технологический процесс производства такого фундамента будет выполнен профессионально, то срок эксплуатации строения будет составлять более пятидесяти лет.

Мелкозаглубленный столбчатый фундамент имеет модификацию. Это столбчато-ленточный аналог, используемый зачастую при возведении каменных домов. К плюсам такого основания можно отнести высокие показатели устойчивости и долговечности наряду с большой устойчивостью.

Технология производства столбчатого фундамента на пучинистых грунтах

Схема монтажа столбчатого фундамента.Схема монтажа столбчатого фундамента.

Технология обустройства сводится к решению ряда задач:

  1. Проектирование, выполнение расчета.
  2. Нанесение на поверхности почвы специальной разметки.
  3. Выполнение земляных работ.
  4. Производство монолитных бетонных подушек.
  5. Обустройство опалубки для опорных столбцов.
  6. Заливка бетонным раствором.
  7. Обвязка монолитных столбцов.

Если застройщик желает возвести малозаглубленный фундамент на пучинистых почвах самостоятельно, ему следует знать, что проектирование, составление списка нужных стройматериалов, расчет основания выполняется вначале строительства.

Сначала определяют высоту промерзания грунта данной местности, рассчитывают его плотность. Получив данные о глубине промерзания, отмечают высоту бетонного столбца, взяв в расчет то, что монолитная подушка должна находиться под линией промерзания.

Порядок и пример расчета представлен в этом материале.

Поперечное сечение бетонных столбов зачастую имеет форму квадрата со сторонами 25 см, но встречаются и другие формы в зависимости от конструктивных особенностей здания. Количество бетонной смеси, необходимое для производства монолитного столба, высчитывается по формуле. Сюда же прибавляют бетонный раствор для опорной подушки.

Самостоятельное изготовление столбового основания на пучинистых грунтах

Столбчатый фундамент своими рукамиПроектирование будущего строения предусматривает расчет необходимого количества бетонных столбиков и расстояние между ними. Здесь первостепенное значение имеет стройматериал, предназначенный для столбов, особенно важно знать его количество.

Бетонные столбы в пучинистых грунтах располагают на расстоянии примерно 1,5–2 м друг от друга. Следует предельно точно определить количество столбиков, после чего правильно расположив их по всему периметру котлована.

Сразу столбы размещают на углах, на максимально нагруженных участках, после чего устанавливают дополнительные.

Нанесение на поверхность почвы специальной разметки

Разметка под несущие столбыПо окончании выполнения расчетов столбового основания на пучинистых грунтах переходят к специальной разметке, после чего роют квадратные ямки со сторонами 40 см либо 50 см.

Дно полученных ям утрамбовывают и засыпают десятисантиметровым слоем щебня средней фракции.

После завершения трамбовки щебня выполняют армирование монолитных подушек.

Глубина заложения столбчатого фундамента рассчитывается в зависимости от уровня подземных вод, структуры почвы и степень ее промерзания.

Армирование столбчатого основания на пучинистых почвах

Схема армирования Схема армирования

Для армирования подушек используют арматура А3 поперечным сечением 10–12 кв. мм, которую нарезают на пруты длиной 35–45 см.

Уложив их на ровную поверхность, выполняют вязку так, чтобы получилась металлическая решетка с ячейками 15X15 см либо 10X10см.

Затем их размещают внутри ям сверху щебневого слоя, предварительно подложив под них несколько кирпичей.

Это необходимо для того, чтобы при заливке решетка оказалась внутри бетонного слоя.

Заливка монолитных столбов

Заливка столбов для фундаментаЗаливка столбов для фундамента

Следующая фаза производства завершается заливкой подушек, их толщина около 10 см. Используют бетон марки М250. В процессе заливки из подушек выступают пруты для осуществления дальнейшей привязки столбового остова. Время полного застывания подушек – 7–10 дней, по их истечении устанавливают опалубку столбов.

Опалубка представляет собой деревянный короб без дна, выполненный из обрезной доски. У профессиональных строителей имеются различные короба для обустройства разных оснований, поэтому данный вид работ они выполнят наиболее эффективно.

Заливка столбов для мелкозаглубленного фундамента на пучинистых почвах также выполняется бетоном марки М250. Внутрь деревянного короба, заполненного бетонной смесью, опускают глубинный вибратор, который создает колебания, уплотняя тем самым всю бетонную массу. Уплотнение бетонной массы начинаю производить снизу короба, постепенно поднимая вибратор наверх.

Завершается трамбовка доливкой необходимого количества бетонного раствора, поверх которого для выполнения последующей обвязки укладывают согнутый уголок либо металлическую пластину. В конечном счете получается монолитная конструкция. После окончательного остывания столба через 5–7 дней деревянную опалубку снимают, что помогает ускорить процесс схватывания.

Спустя три недели с помощью швеллера выполняют обвязку столбов, а через месяц конструкция готова к проведению гидроизоляционных работ. Наилучший способ: покрытие всей плоскости бетонных столбов битумной мастикой с последующим монтажом рубероида. После выполнения гидроизоляции столбцы присыпают снизу землей и трамбуют.



Столбчатый мелкозаглубленный фундамент своими руками: пошаговая инструкция

Для возведения небольших построек, например, бань или бытовок, актуально использовать столбчатые мелкозаглубленные фундаменты. Они имеют невысокую себестоимость, а создать конструкцию можно в течение нескольких дней. Примечательно, что подобный вид оснований можно использовать в тех случаях, если строительство намечается на слабопучинистом грунте. Рассмотрим главные преимущества и недостатки конструкций, их особенности, а также технологию монтажа.

столбчатый мелкозаглубленный фундаментДостоинства и недостатки

К преимуществам столбчатого фундамента можно отнести следующие факторы:

  • составление плана и выполнение расчетов можно осуществить самостоятельно, без привлечения специалистов;
  • монтаж фундамента не занимает много времени и сил, не требует наличия специальной техники – если есть навыки, конструкцию можно создать самостоятельно;
  • можно устанавливать на любых непучинистых грунтах;
  • даже если на участке сильные перепады высот – все равно можно сделать столбчатую основу;
  • для того, чтобы создать конструкцию, не нужно выравнивать территорию – это существенно экономит и время, и силы;
  • не требуется обустройство сложной гидроизоляции;
  • длительный срок эксплуатации – в среднем до 70 лет;
  • если возводить мелкозаглубленный столбчатый фундамент своими руками – все работы выйдут недорого.

Для того, чтобы дать объективную оценку, рассмотрим также и недостатки. Их немного, не стоит упомянуть:

  1. Нельзя возводить такой фундамент, если планируется постройка из железобетона, камня или кирпича. Также подобный вариант не подойдет, если планируется постройка дома с несколькими этажами.
  2. Если вы решите использовать данный вид основания – обустроить подвальное помещение не удастся.

Мелкозагубленный фундамент: нюансы, о которых нужно знать

Если бы вы хотите построить здание на уплотненной обломочной земле – в таком случае прочности мелкозагубленного фундамента хватило бы сполна. Но, чаще всего грунт, на котором возводится постройка, ведет себя непредсказуемо. Если произойдет усадка одного из участков столбчатого фундамента – в конечном итоге все закончится тем, что поры опрокинутся, и вся постройка накренится.

Из этой ситуации есть выход: можно объединить все отдельные элементы, а также повысить жесткость и устойчивость основы до необходимого уровня.

Рассмотрим методы, благодаря которым данную проблему можно будет устранить:

  1. Создание мощного укрепления (ростверк) из железобетона. Такая балка без проблем выровняет и удержит поперечную нагрузку, за счет чего осадка здания будет компенсирована.
  2. Погрузить столбы глубже – таким образом из столбчатого фундамент станет свайным.
  3. Можно также воссоединить столбы – в результате получится гибрид ленточного и столбчатого фундамента. Такая конструкция без проблем удержит даже тяжелую постройку.

мелкозаглубленный столбчатый фундамент своими руками Мелкозаглубленный столбчатый фундамент возвести своими руками можно, и такое основание может прослужить долго. Но при построении важно учитывать многие нюансы. Также для того, чтобы корректно выполнить все работы, нужно иметь опыт – теоретический и практический.

Важно: Перед тем, как начать строительство, необходимо точно узнать состав грунта на площадке, где планируется возведение здания. Для этого нужно либо обратиться к специалистам, либо пробурить шурфы на площадке.

Технологический процесс: этапы

Мелкозаглублённый фундамент необходимо укладывать в четком соответствии всем нормативам. Основание здания – его опора, и если она будет сконструирована некорректно, естественно, долго такая постройка стоять не будет. Рассмотрим этапы процесса:

  1. проектирование;
  2. расчет суммы, которая потребуется для того, чтобы приобрести материалы и т.д.;
  3. разметка территории;
  4. проведение земляных работ;
  5. монтаж подушки из бетона;
  6. опалубка;
  7. создание бетонных столбов;
  8. обвязка столбов.

Все эти пункты должны осуществляться в строгой последовательности.

В первую очередь всегда осуществляется составление проектной документации, составление смены. Также важно определить уровень промерзания грунта, а также его плотность. Далее необходимо рассчитать, какой длины должны быть столбцы. После того, как будут известны параметры сторон изделия, нужно высчитать, сколько потребуется бетона для изготовления одной единицы. Также нужно сюда прибавить и объем опорной подушки. Если вы никогда не выполняли работ по укладке столбчатых фундаментов мелкого заложения, не имеете понятия, какова и последовательность – в таком случае лучше всего обратиться за помощью к специалисту.

Во время составления проекта важно учитывать как количество столбцов, так и расстояние, которое будет между ними. Также важно учитывать и материал, из которого планируется возведение стен дома, общий вес постройки. Важно рассчитать и расположение столбов – в первую очередь необходимо их поставить по углам, а также прочим участкам, где планируется самая высокая нагрузка. Только после этого можно приступать к монтажу дополнительных столбов.

Рассмотрим все этапы работ подробно.

1. Земляные работы

После того, как были проведены все необходимые расчеты, можно приступать непосредственно к проведению земельных работ. В чем они заключаются? Нужно выкопать по всему периметру планируемого основания ямы для будущей постройки.

как сделать мелкозаглубленный столбчатый фундамент своими рукамиЗаглубленные фундаменты разительно отличаются от незаглубленных. С последними хлопот гораздо меньше, и возвести их можно в течение суток. После того, как будут выкопаны ямы, необходимо дно утрамбовать, а также засыпать слоем щебенки – примерно 10 см. Материал в обязательном порядке утрамбовывается. Такие подушки требуют усиления – особенно, если планируется возведение здания с большой массой.

2. Армирование

Армирование – это укрепление, благодаря которому можно сделать всю конструкции более устойчивой. Для того, чтобы его выполнит, используют прутки, которые имеют сечение до 12 мм. Вязка – наиболее приемлемый и долговечный вариант. Прутья нужно связать таким образом, чтобы получились решетки. Их укладывают на дно ямки, поверх щебенки, при этом заранее важно подложить кирпичи. Таким образом, во время заливки бетона решетка будет находиться в самой толще всей массы.

армирование столбчатого фундамента3. Как заливаются столбы

Перед тем, как будет осуществляться заливка столбов, нужно выполнить заливку подушек. Делать это нужно специальной бетонной смесью, слой которой должен быть приблизительно 10 см. Во время всего процесса из центра должна быть выведена арматура – она нужна, чтобы в дальнейшем привязать арматурный каркас.

После того, как эти работы были выполнены, необходимо некоторое время подождать, чтобы схватился бетон, потом нужно выполнить опалубку. Она представляет собою бездонный продолговатый короб, он должен быть изготовлен из обрезной доски. Если было решено воспользоваться услугами специалистов – у них, как правило, уже имеется опалубка, которая подойдет для создания различных оснований.

Заливка столбов выполняется той же бетонной смесью, что использовалась для заливки подушек. Далее в короб с бетоном опускают вибратор – это нужно для того, чтобы масса уплотнилась. Начинать вибрацию нужно с самого дна, постепенно поднимаю инструмент. После всех этих работ к опалубке добавляется необходимое количество бетонной смеси, туда же нужно заложить погнутые уголок из металла, либо пластинки для обвязки. Данные процедуры позволяют изготовить монолитную конструкцию.

Спустя 6 (в среднем) дней, после того как был а сделана заливка, опалубку нужно снять – чтобы бетон застыл быстрее. Еще через три недели нужно все столбы обвязать швеллером. В это же время нужно сделать гидроизоляцию.

4. Выполнение гидроизоляции

При создании фундамента подпольное пространство требует утепления, а также защиты от неблагоприятных факторов – пыли, влаги, грязи. Для этого нужно выполнить забирку (так называется специальная ограждающая стенка, устанавливаемая между столбцами). Создать ее можно из любых стройматериалов, но, как правило, используется кирпич либо камень. Между опорами основы, при этом, также важно сделать стяжку из бетона.

столбчатые фундаменты мелкого заложенияЕсли для столбчатого фундамента выполняется стяжка без заглубления – она должна быть положена на подушку из песка, имеющую заглубление порядка 20 см. Чтобы создать стяжку, понадобится опалубка, а также каркас, созданный из арматуры. Забирка должна быть положена на стяжку из бетона, и в ней нужно будет создать так называемые технологические окна – они нужны, чтобы в дальнейшем подвести коммуникации. Забирку с опорами связывать не нужно, ввиду того, что осадка, протекающая неровно, может привести к тому, что на материале появятся трещины. Высота конструкции должна составлять порядка 40 см.

Важный момент: чем выше будет обустроена забирка, тем меньше будет негативного воздействия влаги на стенки.

Для гидроизоляции основания можно применять несколько методик:

  1. Верхнюю часть забирки, а также опор нужно покрыть слоем специального стройматериала под названием битум. В свою очередь, на него нужно положить полоску рубероида.
  2. Верхнюю часть забирки и опор нужно покрыть цементом, сверху засыпать сухим цементом. После того, как он схватится, нужно положить слой толя либо рубероида.

После того, как была выполнена гидроизоляция столбцы из бетона, необходимо присыпать землей, а также хорошо затрамбовать почву.

Заключение

Расчет материалов, составление плана работ и прочее можно сделать самостоятельно, без привлечения специальной техники и специалистов. Самое главное – соблюдать технологический процесс, а также качественно выполнять все этапы работ. Если у вас отсутствует опыт, вы никогда не занимались возведением фундамента и даже понятия не имеете, за что взяться в первую очередь – конечно, в таком случае лучше сразу обратиться за помощью к профессионалам, поскольку при создании основания допускать ошибки нельзя, от этого зависит долговечность планируемой постройки.

pillar foundation — определение — английский

Примеры предложений с «pillar foundation», память переводов

MultiUn Без такого обязательства вся двухколонная основа протокола опрокинулась бы WikiMatrix. Только столбы, фундаментные стены и входы были сделаны из песчаника, остальные стены были из необожженного кирпича. WikiMatrixNov 2015: 700 свай (столбчатый фундамент) из 5000 были сделаны. tmClassFoundation столбы, фундаментные сваи, опоры фундамента, фундаментные столбы опрокинуть.KFTTШариры были заложены в фундамент колонны в 593 году, но ступа сгорела в 1196 году в результате удара молнии. WikiMatrixХотя археологические свидетельства показывают признаки основания дополнительной колонны, дополнительные арки Аврелия Виктора не сохранились, и сегодня только оригинальная единственная арка Сосуд KFTTA для сарир Будды, помещенный в деревянный ящик, был обнаружен в фундаменте столба ступы, которой больше не существует .WikiMatrix В траншее на расстоянии четырех метров к югу от мечети были сделаны параллельные ряды столбов-фундаментов. кирпичных бит и камней.Сообщается, что в следующем году сариры были выкопаны, помещены в новый сосуд и деревянный ящик и снова закопаны в фундамент столба. ООН-2 Учреждения Организации Объединенных Наций должны теперь решительно содействовать международному сотрудничеству и усилиям по координации в этом отношении на основе на четырехкомпонентной основе Глобальной контртеррористической стратегии Организации Объединенных Наций. Теперь многосторонние учреждения Организации Объединенных Наций должны решительно содействовать международному сотрудничеству и усилиям по координации в этом отношении на основе четырехкомпонентной основы Глобальной контртеррористической стратегии Организации Объединенных Наций. от 0.От 5 до 5,5 метров в глубину, которые могут быть связаны с древними и современными структурами, такими как столбы, фундаментные стены, перекрытия из плит, простирающиеся на большую часть территории «. Стратегия роста MultiUnThe организации сосредоточена на трех ключевых принципах дохода: корпоративный, фундамент и отдельные доноры WikiMatrix Обычный бетон, армированный волокном, в основном используется для наземных полов и тротуаров, но также может использоваться для широкого спектра строительных деталей (балок, столбов, фундаментов и т. д.), либо отдельно, либо с арматурными стержнями, связанными вручную. jw2019Основы и фундамент.Giga-fren◦ Наши четыре столпа — фундамент передового опытаtmClassПомещенные теплообменники, в частности энергетические столбы, активированные фундаменты или половицы, активированные стеныjw2019Это был фактически столб и Фундамент истины. Worldbank.org Столпы и фундамент следующие: Giga-fren Научное превосходство является столпом и основополагающим элементом нашей дорожной карты. Giga-fren ЧЕТЫРЕ СТОЛА — ФУНДАМЕНТ ПРЕВОСХОДСТВА Все, что мы делаем, чтобы быть стратегически ориентированной организацией совершенства покоится на наших четырех столпах.Наши четыре столпа — основа совершенства Все, что мы делаем, чтобы быть стратегически ориентированной организацией передового опыта, покоится на наших четырех столпах. организация передового опыта покоится на наших четырех столпах.

Показаны страницы 1. Найдено 726 предложения с фразой pillar foundation.Найдено за 8 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки.Они поступают из многих источников и не проверяются. Имейте в виду.

.

pillar foundation — определение — английский

Примеры предложений с «pillar foundation», память переводов

MultiUn Без такого обязательства вся двухколонная основа протокола опрокинулась бы WikiMatrix. Только столбы, фундаментные стены и входы были сделаны из песчаника, остальные стены были из необожженного кирпича. WikiMatrixNov 2015: 700 свай (столбчатый фундамент) из 5000 были сделаны. tmClassFoundation столбы, фундаментные сваи, опоры фундамента, фундаментные столбы опрокинуть.KFTTШариры были заложены в фундамент колонны в 593 году, но ступа сгорела в 1196 году в результате удара молнии. WikiMatrixХотя археологические свидетельства показывают признаки основания дополнительной колонны, дополнительные арки Аврелия Виктора не сохранились, и сегодня только оригинальная единственная арка Сосуд KFTTA для сарир Будды, помещенный в деревянный ящик, был обнаружен в фундаменте столба ступы, которой больше не существует .WikiMatrix В траншее на расстоянии четырех метров к югу от мечети были сделаны параллельные ряды столбов-фундаментов. кирпичных бит и камней.Сообщается, что в следующем году сариры были выкопаны, помещены в новый сосуд и деревянный ящик и снова закопаны в фундамент столба. ООН-2 Учреждения Организации Объединенных Наций должны теперь решительно содействовать международному сотрудничеству и усилиям по координации в этом отношении на основе на четырехкомпонентной основе Глобальной контртеррористической стратегии Организации Объединенных Наций. Теперь многосторонние учреждения Организации Объединенных Наций должны решительно содействовать международному сотрудничеству и усилиям по координации в этом отношении на основе четырехкомпонентной основы Глобальной контртеррористической стратегии Организации Объединенных Наций. от 0.От 5 до 5,5 метров в глубину, которые могут быть связаны с древними и современными структурами, такими как столбы, фундаментные стены, перекрытия из плит, простирающиеся на большую часть территории «. Стратегия роста MultiUnThe организации сосредоточена на трех ключевых принципах дохода: корпоративный, фундамент и отдельные доноры WikiMatrix Обычный бетон, армированный волокном, в основном используется для наземных полов и тротуаров, но также может использоваться для широкого спектра строительных деталей (балок, столбов, фундаментов и т. д.), либо отдельно, либо с арматурными стержнями, связанными вручную. jw2019Основы и фундамент.Giga-fren◦ Наши четыре столпа — фундамент передового опытаtmClassПомещенные теплообменники, в частности энергетические столбы, активированные фундаменты или половицы, активированные стеныjw2019Это был фактически столб и Фундамент истины. Worldbank.org Столпы и фундамент следующие: Giga-fren Научное превосходство является столпом и основополагающим элементом нашей дорожной карты. Giga-fren ЧЕТЫРЕ СТОЛА — ФУНДАМЕНТ ПРЕВОСХОДСТВА Все, что мы делаем, чтобы быть стратегически ориентированной организацией совершенства покоится на наших четырех столпах.Наши четыре столпа — основа совершенства Все, что мы делаем, чтобы быть стратегически ориентированной организацией передового опыта, покоится на наших четырех столпах. организация передового опыта покоится на наших четырех столпах.

Показаны страницы 1. Найдено 726 предложения с фразой pillar foundation.Найдено за 15 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки.Они поступают из многих источников и не проверяются. Имейте в виду.

.

фундаментный столб — определение — английский

Примеры предложений с «фундаментным столбом», память переводов

tmClassFoundation pillars из раствора, суспензии вяжущего или смеси сухого вяжущего tmClassPrefabated Foundation pillarshunglishCap em и постройте свои фундаментные столбы поверх. tmClassФундаментальные столбы, фундаментные сваи, колья фундамента, фундамент postsmea.gov.inТорговля и экономическое сотрудничество — фундаментальные столпы индийско-непальского партнерства.WikiMatrix После того, как были определены план и стратиграфия находок, были определены подходящие места для фундаментных столбов. Patents-wipoМодульная строительная система для армирования фундамента, столбов, изолированных опор и антисейсмических сепараторов, предназначенная для теплоизоляционной опалубки с изменяемой геометрией. защита местного климата — это экономия энергии и эффективное использование энергии, а также возобновляемые источники энергии и экологически безопасная мобильность. LDS Поскольку вы уже ответили на ключевые вопросы — критические вопросы, непреодолимые вопросы — это фундаментальные основы для познания истины.Большинство участников подчеркнули, что ответственность стран-бенефициаров ПТ в рамках программы ООН-2 должна быть основана на спросе и потребностях. Отчет ГВБ указывает на четыре основных направления финансирования развития: мобилизация внутренних ресурсов; лучшая и умная помощь; внутреннее частное финансирование; и внешнее частное финансирование. WikiMatrix Найденные здесь доисторические мегалиты, как полагают, использовались в качестве фундаментных столбов для домов, причем некоторые из них весили до 35 тонн.Многие участники подчеркнули, что принадлежность AfT к многостороннему бенефициару является одним из основных столпов, и что инициатива AfT должна быть ориентирована на спрос и потребности. столбы — «униформизм» и органическая эволюция. WikiMatrixВокруг горячих источников все еще можно увидеть римские фундаменты, основания столбов и бани, однако вся каменная кладка над уровнем бань относится к более поздним временам.Мечта военного времени о создании музея современного искусства в Сараево стала ближе к реальности в прошлом месяце с открытием двух фундаментных колонн для первого павильона музейного комплекса UN-2. Слишком часто права человека не принимались во внимание в подходе к сотрудничеству в целях развития. , когда уважение прав человека было одной из основ сотрудничества Юг-Юг. Подотчетность ООН-2 должна поддерживаться как главный фундамент и столп устойчивого мира. WikiMatrix Стальная конструкция весит примерно пять тысяч тонн, а фундамент и столбы потребляются 14.250 м3 бетона.WikiMatrixOf the Torment of Hell: The Foundation и ее столпы обнаружены, исследованы, потрясены и удалены. … Giga-frenНа этом фундаменте строятся столпы современного менеджмента.jw2019Фундамент и столбы были построены первыми.

Показаны страницы 1. Найдено 724 предложения с фразой Foundation pillar.Найдено за 16 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

pillar foundation — англо-немецкий словарь

en Только столбы, фундаментные стены и входы были из песчаника, остальные стены были из необожженного кирпича.

WikiMatrix de Er hat toll geküsst?

en Фундаментные столбы, фундаментные сваи, колья, фундаментные столбы

tmClass de Äh … du weißt schon, immer dasselbe

en Столбы и фундамент.

jw2019 из Dieses Kriterium hat den Vorteil, dass es einen Überblick darüber vermittelt, welche Entfernung Halter von Fahrzeugen, die schwefelfreien Kraftstoff benötigen, durchschnittlich im Hoheüsengebiet 9000, в частности, теплообменники 9, теплообменники 9, частные теплообменники 9 энергетические столбы, активированные основания или половицы, активированные стены

tmClass de Hinsichtlich der ebenfalls zum #.Januar # erfolgten indirekten Einbringung von #, #% der WK-Anteile in eine Stille Einlage in Höhe von # Mio. DEM konnte sich zwar auf den grundsätzlichen Ansatz eines fixen Vergütungsmaßstabs geeinigt werden, jedoch nicht auf die genaue Berechnung, vor allem im Hinblick auf denAbschlag wegen der mangelndenie # 9000, был 9000 в районе 9000 за 9000 дней. истина.

jw2019 из TEIL III: Fahrzeuge der Klassen N #, N #, O # und O #, die mit einer nicht speziell nach Teil l dieser Regelung genehmigten Einrichtung für den hinteren Unterfahrschutffen und Sodertüste , dass angenommen werden kann, dass ihre Bauteile vollständig oder teilweise die Aufgaben einer Einrichtung für den hinteren Unterfahrschutz erfüllen

ru Соединенные Штаты были центральным столпом, более чем столетием основой экономики западного мира.

jw2019 de Du wirst deinem Vater dafür danken

en Растворы для реконструкции, восстановления, консолидации, структурного усиления и ремонта зданий или их частей, включая, например, стены, потолки, полы, столбы и фундаменты

tmClass de Er kommt noch

en Колонна представляет собой основу для роста.

EurLex-2 de Wir bitten nur um eine kleine Gefälligkeit

en Фундаментные столбы из строительного раствора, суспензии вяжущего или сухой смеси вяжущих

TMClass de Erste Schritte

en Тканевый фундамент pillars

tmClass de Das muss er, wenn ich etwas zu sagen habe

en Этот принцип является основополагающим столпом Проповедовать Евангелие Мое.

LDS de Eine Art Spießrutenlauf

ru Мост выдержит штормы только благодаря прочности опор его фундамента.

LDS de Die schriftlichen Prüfungen finden für all Bewerberinnen und Bewerber gleichzeitig in einem oder mehreren Prüfungszentren in der Europäischen Union statt

en Колонна Fragen Sievor

от до Зиевара является фундаментом для роста

от ein Fahrzeug führen oder eine Maschine bedienen

en Таким образом, настоящее заявление не может иметь никакого влияния на другие элементы, составляющие основу оспариваемого решения.

EurLex-2 de Liste der Dienstleistungen des Eurosystems im Bereich der Währungsreservenverwaltung

en Далее изобретение относится к фундаменту для опор или столбов с фундаментным каркасом, а также к способу формирования фундамента для опор (30) или столбов, который включает в себя этапы установки фундаментной клетки (10) на гранулированное основание, выравнивание фундаментной клетки (10) и заполнение фундаментной клетки (10) бетоном.

Patents-WIPO de Die Kommission hat diese beiden Punkte zum Kernstück ihres Arbeitsprogramms für 1998 gemacht.

ru Основными принципами защиты местного климата являются энергосбережение и эффективное использование энергии, а также возобновляемые источники энергии и экологически безопасная мобильность.

WikiMatrix de fluessige Stoffe und Zubereitungen, die aufgrund ihrer niedrigen Viskosität eine Aspirationsgefahr für den Menschen darstellen

en Потому что вы уже ответили на ключевые вопросы — важнейшие вопросы, основополагающие вопросы знания, которые являются правда.

LDS de Der Anreizeffekt ist in keiner Weise nachgewiesen: Von der Existenz der ersten Beihilfe abgesehen zweifelt die Kommission am Anreizeffekt der Beihilfe

en Эти невидимые и вневременные истины составляют «фундамент этой изначальной церковной истины».

LDS de Die Kommission wird daher Folgendes gefragt

en Сначала были возведены фундамент и столбы.

jw2019 de Immer mit der Ruhe da, Mimi

en Четыре столпа человеческого основания…. являются физическим, ментальным, эмоциональным и духовным.

OpenSubtitles2018.v3 de Du bist die schlechteste gute Fee die es gibt

en При ближайшем рассмотрении становится очевидным, что вышеупомянутая «геологическая колонна» была построена на двух других теориях в качестве фундаментальных столпов — «униформизма» и органического эволюция.

jw2019 -де- Stimmt сделайте geschützte Angabe етег Vertragspartei мит етег geschützten Angabe дер Anderen Vertragspartei überein, так что Werden Beide Angaben geschützt, sofern умирают Verwendung де betreffenden geographischen Namens herkömmlich унд üblich IST унд дер Verbraucher Nicht dahin gehend irregeführt вирда, Dass дер Вейн AUS dem Gebiet der anderen Vertragspartei stammt

en Двенадцать сыновей Иакова служили двенадцатью второстепенными основаниями или двенадцатью столпами, опирающимися на Иакова.

jw2019 de Den ganzen Samstag hab ich auf ihn gewartet

en Эти «апостолы Агнца» стали служить камнями в основании и столпами собрания после того, как оно было организовано.

jw2019 de Das Bankgewerbe braucht dies nicht. .

Отправить ответ

avatar
  Подписаться
Уведомление о
