Фундамент под столбы из кирпича

Надежный фундамент для столбов из кирпича можно обустроить двумя способами. Первый вариант – ленточный фундамент, подходящий для заборов из тяжелых материалов (кирпич, камень, бетон) и для участков с нестабильной почвой. Если ограждение делается из профнастила, поликарбоната или евроштакетника на плотном грунте, то вполне достаточно будет менее затратного столбчатого фундамента.

Содержание

• 1 Ленточный фундамент под кирпичный столб
• 2 Столбчатый фундамент
• 3 Фундамент под забор: практические рекомендации

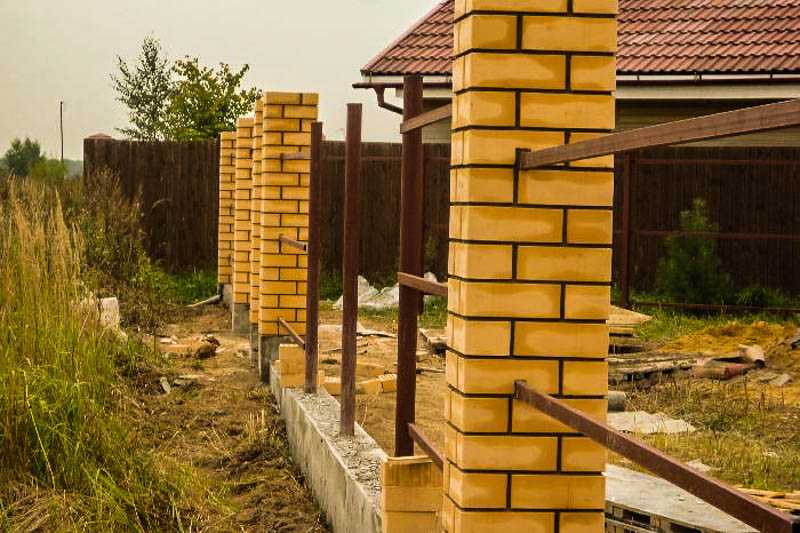

Ленточный фундамент под кирпичный столб

Обустраивается по всей линии забора. В местах строительства кирпичных столбов основание имеет соответствующее расширение. Для изготовления ленты применяется классический бетон на основе цементно-песчаного раствора. Чтобы усилить готовую конструкцию, нужен армирующий каркас.

Ленточные фундаменты под кирпичные столбы могут применяться не только при строительстве заборов из тяжелых материалов. В случае с профнастилом, например, сплошная бетонная лента будет дополнительно защищать металл от контакта с грунтом, травой, росой, снегом, талыми водами.

Технология обустройства включает 5 обязательных этапов:

1. Разметка.
2. Рытье траншеи.
3. Подготовка траншеи.
4. Установка металлических столбов.
5. Заливка бетона.

Разметка делается в соответствии с линией ограждения. В процессе отмечаются места расположения угловых и промежуточных столбов. Делать это нужно так, чтобы расстояние между соседними опорами в результате оказалось одинаковым. Добиться этого невозможно только в том случае, если периметр участка ограничен статичными объектами (соседским забором).

Рытье траншеи осуществляется по линии забора. Глубина большая для ленточного фундамента не нужна. Более того, нижняя его часть не должна быть глубже, чем точка промерзания грунта. Как правило, достаточно углубиться на 30-50 см.

Ширина траншеи зависит от двух параметров. Первый – это размер кирпичных столбов (в полкирпича, в полтора кирпича). Второй – тип самого забора. Если он будет строиться из тяжелых материалов, то ширина ленты должна быть большей, чтобы обеспечить достаточную несущую способность и устойчивость.

Подготовка траншеи заключается в обустройстве дренажа и подушки, а также в армировании. В роли дренажного слоя будет выступать слой щебня крупной фракции, который насыпается на дно траншеи и трамбуется. Подушка традиционно делается из песка, который в процессе насыпки и трамбовки желательно смачивать водой.

В роли усиливающего каркаса используется сетка из арматуры. Прутки соединяются в каркас при помощи вязальной проволоки или хомутов. Сварку используется для этих целей редко. Над уровнем земли также собирается опалубка.

Установка металлических столбов осуществляется до заливки бетона. Для этого чаще всего применяется профильная труба 40×40 и толще, к которой привариваются закладные детали. К ним, в свою очередь, будут крепиться секции забора или, в случае с кирпичным ограждением, устанавливаться перевязка.

Заливка бетона выполняется цементно-песчаным раствором. В процессе производится трамбовка с целью удаления из толщи ленты пузырьков воздуха.

Столбчатый фундамент

Столбчатый фундамент менее затратный, чем лента, но также имеет свои особенности. Во-первых, этот тип основания подходит только для заборов из легких материалов. Во-вторых, фундамент придется углублять ниже точки промерзания грунта. В-третьих, технология абсолютно непригодна для участков с нестабильными и слабыми почвами.

Процесс строительства столбчатого фундамента под кирпичные столбы также осуществляется в 5 этапов:

1. Разметка.
2. Рытье ям.
3. Подготовка ям.
4. Установка металлических столбов.
5. Заливка бетона.

Разметка выполняется по линии забора, начиная с угловых точек. По возможности места под установку столбов отмечаются так, чтобы между ними было одинаковое расстояние. На этом же этапе производится разметка под опоры ворот и калитки.

Рытье ям выполняется только в точках установки столбов из кирпича. Глубина должна быть большей, чем уровень промерзания грунта. Как правило, это более 1 метра. Ширина и длина ям зависит от конфигурации столбов, но, в любом случае, эти параметры должны быть больше, чем сечение кирпичной кладки.

Подготовка ям заключается в закладке дренажного слоя и подушки. Также выполняется армирование и обустройство опалубки. Материалы для дренажа и подушки те же, что и в случае с ленточным фундаментом. Арматурный каркас же в данном случае кардинально отличается. Прутки здесь устанавливаются и фиксируются в вертикальном положении.

Установка металлических столбов осуществляется так же, как и при обустройстве ленточного фундамента. Применяется профильная труба, к которой привариваются закладные элементы. После этого можно выполнять заливку бетона.

Фундамент под забор: практические рекомендации

1. На песчаных и болотистых грунтах ленточный или столбчатый фундаменты лучше не использовать. В таких случаях выручат винтовые сваи.
2. В некоторых случаях под дренажный слой рекомендуют укладывать гидроизоляцию, что само по себе не логично и глупо.
3. Для приготовления бетона лучше использовать цемент как можно более высоких марок.
4. Дополнительно упрочнить фундамент и сэкономить позволяет использование мелкого щебня в роли наполнителя для бетона.
5. Арматурный каркас можно заменить всяким ненужным металлоломом.
6. Если в металлические столбы залить жидкий бетон, то можно предотвратить их коррозию.
7. Закладные элементы рекомендуется использовать также для связки металлических труб с кладкой.

Чтобы заказать фундамент под кирпичные столбы в Москве или области, обратитесь в нашу компанию. Позвоните по указанному номеру телефона или оставьте заявку в форме на сайте.

Поделиться с друзьями:

Кирпич для фундамента – как сделать столбчатый фундамент из кирпича?

Как уже говорилось в статье о выборе типа фундамента, столбчатые фундаменты при загородном индивидуальном строительстве позволяют сэкономить значительные средства на покупке строительных материалов, а также заметно уменьшить объем земляных работ по сравнению с ленточным монолитным или бутовым фундаментом.

Столбчатые фундаменты могут выполняться из различных материалов – из монолитного бетона, из бетонных блоков, из кирпича и даже из предварительно обработанных деревянных столбиков. Выбор материала может зависеть от различных условий – от стоимости, доступности, трудоемкости выполнения работ по устройству фундамента.

В предыдущей публикации мы подробно рассмотрели строительство фундамента из асбестоцементных труб. Сегодня давайте узнаем, как правильно строить столбчатый фундамент из кирпича.

Если у вас есть кирпич, оставшийся от строительства загородного дома или гаража, то вы вполне можете его использовать для постройки надежного основания под баню. Конечно, далеко не всякий кирпич для этого пригоден. О том, какой кирпич подойдет для этого лучше всего, поговорим чуть ниже.

Также строительство фундамента из кирпича будет вполне оправдано при сравнении стоимости с ценой на другие материалы. Чаще всего кирпичный фундамент оказывается дешевле, чем фундамент из монолитного бетона или железобетонных блоков. Трудоемкость сооружения фундамента из кирпича также будет ниже.

Столбчатые фундаменты так же, как и ленточные, могут быть мелкозаглубленные или выполненные на глубину ниже отметки промерзания грунта в соответствии с данными нормативных документов по строительной климатологии и грунтовыми условиями на участке строительства.

Заглубление ниже глубины промерзания обычно предусматривают при возведении фундаментов на слабых пучинистых грунтах, способных подвергаться значительным деформациям в результате замерзания и оттаивания пропитывающих их грунтовых вод, образующихся либо в результате просачивания поверхностных ливневых стоков, либо поступления из водонасыщенных слоев на площадке строительства.

Примерные глубины промерзания вы можете посмотреть в таблице ниже:

При использовании табличных данных нужно помнить, что глубина промерзания приведена при условии отсутствия снежного покрова на поверхности земли. Если зимой земля покрывается пусть даже не слишком толстым слоем снега, то глубина промерзания заметно уменьшается, что позволяет выполнять фундаменты с меньшим заглублением.

Столбчатые фундаменты обладают хорошей несущей способностью. Так, в статье о возведении фундаментов из асбестоцементных труб приводилось значение несущей способности — 800 кг на один столбик из трубы диаметром 200 мм.

Как вы понимаете, столбик из кирпича, имея превосходящую площадь поперечного сечения и значительную несущую способность, сможет удержать довольно приличную нагрузку. Тем более что вес сруба или каркасных стен бани не так велик и для их опирания столбчатого фундамента сделанного из кирпича будет вполне достаточно.

Если вы читали статью Как построить столбчатый фундамент своими руками, то уже знаете, что фундамент не следует оставлять без нагрузки на продолжительный период, так как грунтовые процессы могут привести к его деформации.

Так, если вы начали строительство столбчатого фундамента из кирпича летом, не оставляйте его без нагрузки на зиму. Старайтесь рассчитать продолжительность строительства так, чтобы закончить возведение основных конструкций выше ноля в течение одного сезона.

Если этого не сделать, то весной можете обнаружить изменение отметок ваших столбчатых фундаментов и их положения в пространстве. Проще говоря, их может извести за счет пучения грунтов, а также особенностей гидрогеологических условий площадки строительства.

Если вы решили строить столбчатый фундамент из кирпича, то вам следует знать, что для этого подойдет далеко не каждый кирпич. Так, например, для этого совершенно непригоден облегченный пустотелый кирпич или кирпич силикатный.

Кирпич для фундамента следует выбирать полнотелый красный обожженный. Такой кирпич обладает высокой прочностью, слабой влагопроницаемостью и при правильной гидроизоляции может служить в течение десятилетий без ухудшения характеристик.

Одной из главных характеристик полнотелого керамического кирпича, из которого будет возводиться фундамент, является его морозостойкость, выражаемая в количестве циклов промерзания и оттаивания. Чем больше будет цифра, тем больше лет фундамент из кирпича прослужит без видимых признаков разрушения.

Эту цифру следует обязательно уточнять при покупке. Так, если морозостойкость составляет 35, то и сооруженный из него фундамент гарантированно прослужит не менее 35 лет.

Для строительства кирпичного фундамента под легкую баню вполне достаточно будет выбрать кирпич марки М-100, обладающий несущей способностью в 100 кг на 1 кв.см.

Вполне подойдет полнотелый керамический кирпич стандартных размеров 120х65х250.

Очередность возведения столбчатого фундамента из кирпича состоит из нескольких этапов.

Сначала под каждый столбик откапывается яма 1х1 м на нужную глубину в зависимости от грунтовых условий.

После этого дно ямы засыпается песком с уплотнением, прокладывается рубероидом для защиты кирпича от влаги проникающей снизу из-под песчаного основания, и на нем начинается строительство столбика из кирпичей.

Схема устройства мелкозаглубленного столбчатого фундамента в полтора кирпича показана на рисунке ниже:

Столбики в два кирпича 510х510 следует установить в углах и в местах пересечения стен. В остальных местах достаточно столбиков в полтора кирпича (380х380 мм), установленных через 1,5-2 метра друг от друга.

Для большей прочности через каждые 3-4 ряда кирпичной кладки можно проложить армирующую сетку.

Столбик выводится из земли на 15-20 см и покрывается гидроизоляцией, для этого достаточно обмазать его горячим битумом.

Сверху каждый столбик покрывается рубероидом и уже поверх него начинают возводить стены будущего строения.

Между столбиками следует предусмотреть устройство забирки, чтобы предотвратить проникновение под пол холодного воздуха с улицы.

***
Теперь вы знаете, как построить столбчатый фундамент из кирпича своими руками. В следующих публикациях рассмотрим строительство столбчатых фундаментов на винтовых сваях и фундаментов из готовых бетонных блоков.

Смотрите также:

Последние публикации:

Как выбрать печь для русской бани?

Если вы хотите сделать своими руками или купить готовую печь для создания режима русской бани, то вам следует придерживаться нескольких несложных правил, которые вы найдете ниже. Читать…

Почему на Руси гадали в бане?

На Руси издавна существует интересный обычай – гадать в банях. Он и сегодня никуда не исчез: сейчас тоже этим занимаются, особенно в селах и деревнях. И главное, что такая ворожба практически всегда дает достоверный и точный результат.Давайте узнаем, почему… Читать…

Ремонт кирпичной печи

Даже правильно выложенной кирпичной печи, со временем требуется ремонт. Высокие температуры, нарушение тяги, механические повреждения кладки – все это приводит к появлению дефектов, которые требуют устранения. Ведь хорошая тяга и отсутствие трещин в стенках –… Читать…

• < Фундамент по технологии ТИСЭ
• Столбчатый фундамент из асбестовых труб >

Кладка фундаментов и опор | Паутина старого дома

Паутина старого дома

Осмотрите фундамент из камня, кирпича, бетона или бетонных блоков на наличие признаков следующих проблем (для этого может потребоваться раскопка вокруг фундамента.

Примечание редактора. Руководство Департамента жилищного строительства и городского развития США по инспекции жилищного ремонта, 2000 г. Нажмите здесь, чтобы просмотреть другие истории из этой серии

Части этой истории: Введение ~~ Сейсмостойкость и ветроустойчивость ~~ Растрескивание и разрушение каменной кладки, общие вопросы ~~ Каменные фундаменты и опоры~~Надземные каменные стены ~~Дымоходы ~~Деревянные конструкционные элементы ~~Железо-стальные конструкционные элементы ~~Бетонные конструкционные элементы

Проблемы, связанные с неравномерной осадкой. Многие признаки разрушения каменной кладки ошибочно диагностируются как связанные с осадкой, тогда как на самом деле они вызваны влагой и тепловыми движениями.

Признаками неравномерной осадки являются вертикальное искривление или растрескивание каменных стен, искривление внутренних и наружных отверстий, наклонные полы и заедание дверей и окон. Усадка чаще всего происходит в начале жизни здания или при резком изменении подземных условий. Часто такая осадка связана с неправильной конструкцией фундамента, в частности с неадекватными нижним колонтитулом и стенами фундамента.

• Уплотнение почвы под фундаментами
• Усадка почвы из-за потери влаги близлежащими деревьями или крупными растениями
• Вздутие почвы из-за неадекватного или заблокированного поверхностного или домашнего дренажа
• Пучение почвы из-за мороза или чрезмерного роста корней
• Постепенное опускание глинистых грунтов на склонах
• Изменения уровня грунтовых вод
• Эрозия почвы вокруг нижних колонтитулов из-за плохого поверхностного дренажа, неисправных дренажей, протекающих водопроводов или других движений подземных вод (иногда подземные воды могут размывать землю только с одной стороны нижнего колонтитула, что приводит к его вращению и последующему выпучиванию или смещению вышележащей стены фундамента)
• Уплотнение или перемещение почвы из-за вибрации от тяжелого оборудования, движения транспортных средств, взрывных работ или сотрясений земли (землетрясений).

Постепенная дифференциальная осадка в течение длительного периода времени может вообще не привести к растрескиванию кладки, особенно в стенах из более старых и мягких кирпичей и растворов с высоким содержанием извести; вместо этого стена будет упруго деформироваться. Однако более быстрое оседание приводит к образованию трещин, которые сужаются, будучи наибольшими на одном конце и уменьшаясь до волоса на другом, в зависимости от направления и места оседания под стеной.

Дифференциальная осадка, вызванная различными типами грунта единицы могут быть разделены). Усадочные трещины (в отличие от похожих на усадку трещин, которые особенно распространены в бетонных блоках) могут проходить через смежные элементы здания, такие как плиты перекрытия, каменные стены над фундаментом и внутренние штукатурные работы. В местах стыков выступающих эркеров, крыльцов и пристроек могут возникать сужающиеся или почти вертикальные трещины, края которых не совпадают. Эти трещины указывают на неравномерную осадку из-за неадекватного фундамента или опор под выступающим элементом. Часто оседание замедляется вскоре после строительства и достигается точка равновесия, в которой больше не происходит движения. Незначительные осадочные трещины вредны для конструкции только в том случае, если длительное просачивание влаги через трещины неблагоприятно влияет на строительные элементы. Большие неравномерные осадки, особенно между фундаментными стенами и внутренними колоннами или опорами, являются более серьезными, поскольку они вызывают смещения смежных конструктивных элементов, таких как балки, балки, полы и крыши, которые необходимо оценивать на предмет потери несущей способности и, иногда, разрушения. Если требуется усиление фундамента, это может быть выполнено путем добавления новых конструктивных элементов, таких как пилястры, или путем заливки бетонного эпоксидного раствора под давлением в стену фундамента. Если движение продолжается, а трещины обширны, возможно, проблема может быть устранена только путем закрепления. Ремонт старых зданий с серьезными проблемами осадки может быть очень дорогостоящим. В таких случаях обратитесь за консультацией к инженеру-конструктору или инженеру по грунтам. Проблемы, связанные с каменными опорами Эта опора подверглась чрезмерной нагрузке из-за движения крыльца и колонны. Вся сборка должна быть восстановлена. Кладочные опоры часто используются для поддержки внутренних нагрузок в небольших жилых домах или для поддержки выступающих элементов здания, таких как эркеры, веранды и пристройки. В некоторых случаях они поддерживают всю конструкцию. Пирсы часто оседают по-разному, и в течение длительного периода времени (особенно когда они подвергаются воздействию погодных условий) они имеют тенденцию разрушаться. Общие проблемы: Осадка или вращение фундамента сваи, вызывающее опускание или наклон сваи и последующую потерю несущей способности. Деревянные каркасные конструкции приспосабливаются к этому состоянию, изгибаясь и перераспределяя свои нагрузки или провисая. Кладочные стены, расположенные над осевшими простенками, будут трескаться. Морозное пучение основания или опоры, состояние, вызванное отсутствием надлежащего основания или недостаточной глубины. Это приведет к подъему или наклону сваи и к перемещению конструкции над ней, аналогичному тому, что вызвано осадкой или вращением фундамента. Такое состояние чаще всего встречается под крыльцами. Физический износ пирса из-за воздействия, плохой конструкции или перенапряжения. Надземные опоры, подверженные воздействию погодных условий, подвержены циклам замерзания-оттаивания и последующим физическим повреждениям. Опоры для многих старых жилых построек часто представляют собой каменную кладку плохой конструкции, которая с годами приходит в негодность. Признаком перенапряжения опор является вертикальное растрескивание или вздутие. Потеря опоры балок, балок или перекрытий из-за вышеуказанных условий или из-за движений самой конструкции. Стойки должны быть проверены на отвесность, признаки осадки, состояние и их адекватность при приеме несущих нагрузок. Проверьте соотношение их ширины к высоте, которое не должно превышать 1:10. Неисправные подлежат ремонту или замене. Когда внешний вид не имеет значения (как это часто бывает), опоры можно дополнить добавлением соседних опор. Трещины, связанные с усадкой при высыхании в фундаментных стенах из бетонных блоков. Усадка стен из бетонных блоков по мере их высыхания на месте часто приводит к образованию трещин, подобных тем, которые возникают при дифференциальной осадке: сужающиеся трещины, расширяющиеся по мере их движения по диагонали вверх. Эти трещины обычно образуются в течение первого года строительства зданий, а в существующих зданиях они проявляются как старые трещины и не проявляют дальнейшего движения. Хотя такие трещины часто принимают за осадочные трещины, усадочные трещины обычно возникают в средней трети стены, а нижний колонтитул под ними остается неповрежденным. Усадочные трещины редко бывают серьезными, и в старых зданиях они могли быть отремонтированы ранее. Если стена непрочная, ее структурную целостность иногда можно восстановить путем заливки бетона эпоксидной смолой в трещины под давлением или путем добавления пилястр. Сползание или горизонтальное растрескивание стен фундамента Сползание или горизонтальное растрескивание стен фундамента из кирпича или бетонных блоков может быть вызвано неправильной обратной засыпкой, вибрацией от движения тяжелого оборудования или транспортных средств вблизи стены или вспучивания или промерзания и пучения водонасыщенных грунтов, примыкающих к стене. Подобно усадке при высыхании, растрескивание или горизонтальное растрескивание могли возникнуть во время первоначального строительства и были компенсированы в то время. Такое повреждение, однако, потенциально серьезно, поскольку оно указывает на то, что вертикальный опорный элемент (фундаментная стена), несущий часть вышележащей конструкции, погнут или сломан. Стену можно вернуть на место, осторожно поддомкратив, а затем укрепив ее с помощью внутренних контрфорсов или заполнив стену бетонным эпоксидным раствором под давлением. Если позволяют внешние грунтовые условия, стену можно снять с некоторого бокового давления, понизив уровень земли вокруг здания. Если подозревается, что причиной растрескивания является экспансивная почва, осмотрите внешнюю часть на наличие источников воды, таких как сломанные поводки или плохой поверхностный дренаж. Подозревайте морозное пучение, если повреждение превышает местную толщину промерзания или произошло в особенно холодный период. >> к следующей истории в этой серии >> Вернуться к введению О авторе Старый дом Внутри старого дома Что есть брик ? (с изображением) `; Промышленность Факт проверен Хизер Филлипс Дата последнего изменения: 11 декабря 2022 г. Кирпичные опоры представляют собой вертикальные конструкции, которые обычно служат опорами для стен, в которые они встроены, или для конструкций, возводимых на них. Исторически они широко использовались в некоторых местах в качестве фундамента для домов. Однако со временем были разработаны другие типы фундаментов, которые являются более прочными. Поскольку это так, строительство с использованием кирпичных опор в фундаментах зданий, как правило, больше не используется. Он до сих пор широко используется в стенах и для поддержки конструкций, таких как перголы. Часто кирпичные опоры строят отдельно стоящими . Это означает, что они представляют собой изолированные столбы, не связанные ни с какой другой структурой. Отдельно стоящий кирпичный пирс можно использовать для многих целей, например, в качестве фонарного столба, опоры для ворот или почтового ящика или в качестве декоративного элемента в конце подъездной дорожки. Часто эти причалы строят как памятники, иногда к ним прикрепляют памятные таблички с надписью. В старых домах часто требуется ремонт кирпичных фундаментов. Некоторые признаки того, что их необходимо отремонтировать или заменить, могут включать наклон пирса, растрескивание, вздутие и разрушение кирпича и раствора. Обычно, если в старом доме необходимо заменить фундамент из кирпичных столбов, дом можно поднять с помощью гидравлического домкрата и временно поддержать, пока строится новый, более устойчивый фундамент. Однако это может быть дорогостоящим мероприятием. Кирпичные опоры можно построить несколькими способами. Кирпичи часто кладут так, чтобы в центре пирса образовалось углубление. Затем его можно заполнить бетоном, а иногда — через определенные промежутки времени — стальными арматурными стержнями для укрепления пирса. Пирс также может быть построен полностью из кирпича и раствора в различных облигации . Связки представляют собой схемы кладки кирпича. Некоторые из наиболее распространенных включают английскую облигацию, фламандскую облигацию и облигацию на подрамнике. Если кирпичные опоры используются для укрепления стены, они обычно располагаются через равные промежутки по всей ее длине. Например, в одном стандарте говорится, что любая стена, выложенная как стена шириной в один кирпич высотой более 12 дюймов (30,48 см), должна иметь опоры не реже чем через каждые девять футов девять дюймов (3 м). Кроме того, кирпичные стены и опоры должны опираться на фундамент. Часто для поддержки стены используется ленточный фундамент — желоб с прямыми стенками, заполненный бетоном. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
