Столбчатые фундаменты применяются при строительстве каркасных зданий, используются под легкие конструкции (заборы, бани, беседки и т.д.). Столбчатые фундаменты устраиваются под отдельные колонны, в углах и в местах пересечения стен, а в сочетании с ранд балками (фундаментные балки) — под стены. Относят к фундаментам мелкого заложения (глубина заложения от 0,5 до 5 м).

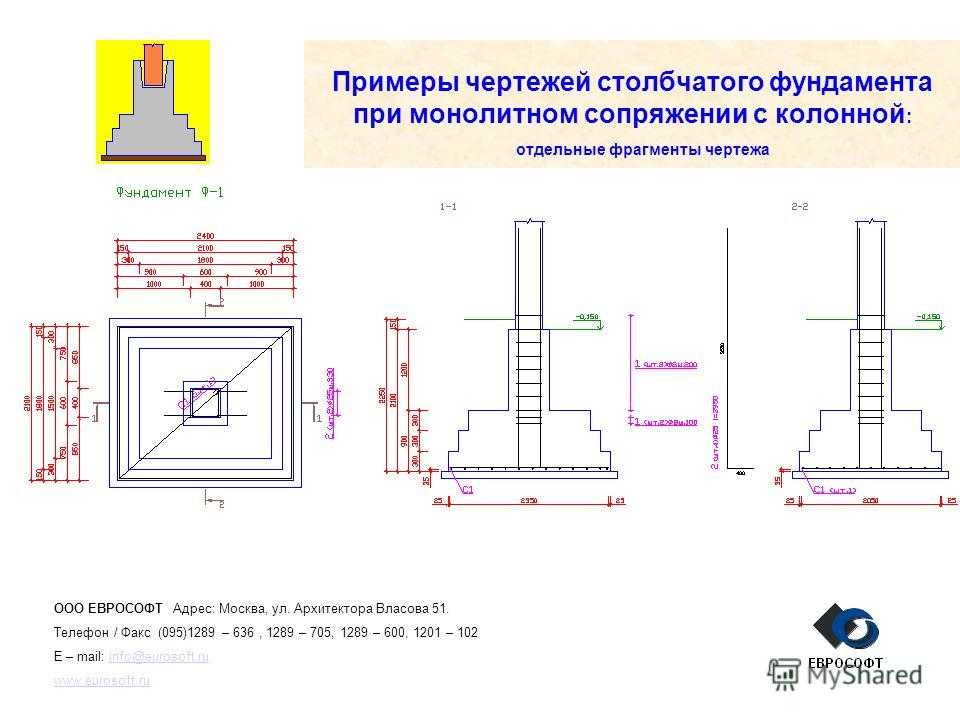

Монолитный столбчатый фундамент

Как правило, фундаменты выполняются из одной, двух или трех призматических плит.

Устройство столбчатого фундамента

Различают монолитные железобетонные, столбчатые фундаменты под сборные и монолитные колонны. Сборные железобетонные фундаменты под монолитные и сборные колонны. Сборные и монолитные железобетонные фундаменты под металлические колонны. При проектировании придерживаются следующих правил: подошву фундаментов заглубляют не менее чем на 0,5 м от земной поверхности или уровня пола (исключения составляют лишь скальные породы). Подошвы фундаментов желательно закладывать на одной глубине, глубина заложения в несущий слой должна быть не менее 0,1 — 0,2 м.

Важно

Не стоит забывать, что строительство дома на пучинистых грунтах должно вестись непрерывно, так как если оставить фундаменты в таких грунтах на зиму, то весной фундаменты могут получить значительные деформации и изменить свое проектное положение.

Обязательно при строительстве нужно учесть, что веранды, гаражи и другие пристройки к зданиям, должны отделяться от основного строения деформационным швом, так как работа фундаментов под пристройки отличается от работы фундаментов зданий сооружений.

Недостатками столбчатых фундаментов при строительстве зданий и сооружений является отсутствие подвала. Достоинствами по сравнению с другими видами фундаментов могут стать низкая цена и уменьшение сроков производства работ.

Собственное производство

Наша фирма занимается производством металоконструкций 11 лет

Профессиональная помощь в подборе и расчете

Бесплатная консультация и индивидуальный менеджер

Квалифицированные монтажники и гарантия

Мы даем гарантию на все изделия и работы

Точное соблюдение сроков

Мы несем ответственность на каждом этапе сотрудничества

основания под вахверковые металлические столбы, расчет, цена

Основным элементом многих каркасных зданий являются металлические или железобетонные колонны.

Основание под такие элементы имеет определенную специфику, чаще всего применяются столбчатые фундаменты под колонны, которые способны обеспечить высокую устойчивость каркаса здания.

Типы столбчатых фундаментов

На практике применяют два основных типа столбчатых фундаментов под колонны:

• Монолитные, которые могут быть изготовлены в заводских условиях или выливаются непосредственной на месте установки. Монолитный столбчатый фундамент под колонну имеет ступенчатую форму, при этом грани каждого уровня сопряжены под прямым углом. Ширина нижней ступени (и их количество) определяется типом колонны и ее весом. Данный тип фундамента применяется в большинстве строящихся на сегодняшний день зданий.
• Сборные столбчатые фундаменты монтируются из  отдельных элементов. При этом в отличие от монолитных конструкций отдельные сегменты конструкции могут иметь трапециевидную форму (скошенные грани).

Проектирование стакана под колонну

Столбчатые фундаменты (другое название стаканы) изготавливаются из тяжелого бетона, марка которого определяется исходя из предполагаемой нагрузки.

Расчет фундамента под колонну должен выполняться специалистом, он включает в себя определение следующих параметров:

• Высота основания (плитной части).
• Количество ступеней и их высота.
• Размеры поперечных сечений как подколонника, так и стаканной части фундамента.
• Сечение арматуры и конструктивная схема каркаса.
• Диаметр, форма и длина анкерных болтов или закладных элементов.

При выполнении расчетов стоит учитывать то, что различные колонны могут работать под разной нагрузкой. Так фундамент под фахверковые колонны (которые устанавливаются для укрепления ограждающих конструкций, увеличения устойчивости к ветровым нагрузкам) имеет более простую конструкцию. Он состоит из опорной плиты и основного стакана. А под несущие конструктивные элементы необходимо применять многоступенчатые фундаменты.

Изготовление фундаментов

Проще всего выполнять работы по изготовлению фундаментов под колонны в заводских условиях (вне пределов строительной площадки).

Данный способ имеет ряд преимуществ:

• Возможность сократить срок строительства. Дело в том, что устройство фундамента под здания с металлическим каркасом требуют выполнения большого объема земляных работ (котлован, трамбовка, подготовка подушки). Именно в этот период параллельно ведутся работы по изготовлению стаканов под колонны, которые к моменту завершения земляных работ достигают проектной прочности.
• В заводских условиях существует возможность применять мощное сварочное оборудование, что обеспечит качество конструкции и ускорит выполнение работ.
• Отпадает необходимость транспортировки элементов опалубки на строительную площадку.
• Существенно упрощается сама заливка бетона благодаря свободному доступу миксера к стаканам. При заливке непосредственно на строительной площадке зачастую приходится прибегать к использованию бетононасосов или подаче смеси подъемными кранами.

Стоит отметить то, что фундаменты под стальные колонны имеют значительный вес, поэтому их перевозка потребует большегрузного транспорта.

В первую очередь необходимо изготовить арматурный каркас будущего фундамента. В основание укладывается сетка с определенным проектом размером ячейки. Основной стакан армируется при помощи объемной конструкции.

Устанавливая каркас в опалубку, не стоит забывать о необходимости наличия защитного слоя бетона. Поэтому армокаркас должен быть приподнят от основания.

Для установки опалубки лучше всего применять стальные элементы, которые соединяются при помощи сварки. Стальная опалубка отличается высокой оборачиваемостью. Для изготовления небольших стаканов можно применять и деревянные пиломатериалы. При монтаже следует контролировать вертикальность стенок опалубки и отмечать уровень заливки каждой ступени.

Установка анкеров

Одним из основных элементов, который имеют все фундаменты под металлические колонны, является анкер, при помощи которого и крепятся элементы каркаса здания.

Существует два основных способа установки анкеров:

• Монтаж в предварительно подготовленные технологические проемы или в забуренные отверстия. Для фиксации анкера применяют специальные клеящие смеси.
• Но более надежной считается установка анкеров до заливки стакана бетоном. При этом анкерный элемент стыкуется с арматурным каркасом конструкции, что позволяет повысить надежность фундамента.

При установке анкеров необходимо учитывать расстояние между ними, место установки по отношению к осям фундаментного блока.

В идеале все эти параметры должны быть соблюдены с точностью до миллиметра, в противном случае монтаж колонн значительно усложняется.

Еще один параметр, который необходимо контролировать, это высота анкера от поверхности бетона. Для того чтобы упростить установку анкеров, стоит воспользоваться кондуктором, шаблоном на котором предварительно высверлены отверстия с соблюдением всех конструктивных размеров. Кондуктор устанавливается на требуемом уровне, что обеспечит необходимую высоту анкера.

После выполнения земляных работ необходимо выполнить осевую разметку фундамента при помощи стальной проволоки, по этим ориентирам и будут устанавливаться отдельные стаканы.

матовая основа | Фундамент из матовой плиты

Содержание

Матовый фундамент

Матовый фундамент представляет собой толстую железобетонную плиту, поддерживающую конструкции из колонн или стен в ряд или рядов и передающих нагрузки на грунт .

Этот фундамент состоит из сплошной прямоугольной или круглой бетонной плиты , покрывающей большую площадь . Который предназначен для того, чтобы нести полную нагрузку надстройки здания.

Фундамент выполнен из толстой железобетонной плиты. Этот фундамент состоит из рядов или рядов. Который несет нагрузку колонны или стены .

Этот фундамент подходит для использования в качестве фундамента для поддержки складских резервуаров, промышленного оборудования , бункеров, дымоходов и различных башен конструкций .

Фундамент из матовых плит

Фундамент из матовых плит также широко известен в строительстве как плотный фундамент. Применяется там, где несущая способность грунта слабая. Этот фундамент представляет собой широкий сплошной плитный фундамент.

Этот тип фундамента используется в качестве фундамента всего здания. Потому что на него нагружены все колонны и балки конструкции. Обычно он рассчитан на то, чтобы выдерживать нагрузку от конструктивного элемента здания при слабом грунте.

Все нагрузки от надстройки распределяются на грунт матовым фундаментом. Как правило, матовый фундамент представляет собой сплошную толстую плиту, уложенную на землю, на которую опираются все колонны и балки здания 9Состав 0007 .

Читайте также: Кессонный фонд | Использование Кессонного фонда | Тип фундамента кессона | Преимущества и недостатки кессонного фундамента

1. Этот фундамент покрывает всю площадь основания здания для передачи нагрузок надстройки.
2. Основной функцией этого фундамента является обеспечение устойчивости конструкций, построенных на слабом грунте. Потому что существует риск дифференциальной осадки в этом грунте.

Матовый фундамент Использование

Правильный фундамент для здания конструкции очень важен для любого здания. Плотный фундамент Используются:

1. Этот фундамент обычно используется там, где отдельные фундаменты перекрываются или находятся близко к стенам конструкции.
2. Его стоимость немного ниже стоимости Глубинного Фонда.
3. Этот фундамент используется для устройства фундаментов, когда несущая способность грунта очень низкая.
4. Этот фундамент принимается в случае, если распорные фундаменты покрывают более 50% или 50% площади основания из-за большой нагрузки на тяжелую колонну.

Читайте также: Что такое монолитная плита? | Применение монолитной плиты | Как подготовить монолитно-плитный фундамент? | Преимущества и недостатки монолитной плиты

Типы матового фундамента

В строительстве используются различные типы фундаментов в зависимости от состояния грунта и нагрузки на фундамент. Его типы описаны следующим образом:

1. Фундамент из плоского мата

Плоский плот используется для фундаментов небольших и легких конструкций, рекомендуется использовать этот фундамент, когда грунт не сжат.

Армирующие стержни (каркас) предусмотрены как в верхней, так и в нижней части этого  фундамента .

Этот фундамент обычно состоит из железобетонной плиты толщиной не менее 12 дюймов.

2. Плита утолщенная под мат фундамента под колонны

В этом типе фундамента при большой нагрузке на колонну и несущие стены толщину этого фундамента под колоннами и стенами плиты увеличивают.

В этом типе фундамента размещается дополнительное армирование, чтобы противостоять диагональному сдвигу и отрицательному армированию.

Читайте также: Что такое плавающая плита? | Назначение плавающей плиты | Строительство плавучей плиты | Преимущества и недостатки плавающей плиты

3. Двусторонняя плита и фундамент из балочного мата

В этом типе фундамента все колонны располагаются в перпендикулярном направлении в соответствии со структурным проектом здания. И каждая колонна связана с балкой в ​​плитном фундаменте.

Этот тип фундамента используется при строительстве здания, когда расстояние между колоннами больше. Это приводит к неравномерной нагрузке на колонну такого здания.

4. Фундамент из свайного мата

В этом типе фундамента фундамент поддерживается сваями в земле.

Конструкция этих оснований используется для сильно уплотненных грунтов. Там, где уровень грунтовых вод в земле высок для формирования фундаментов зданий.

В этом типе фундамента сваи используются по мере необходимости для увеличения несущей способности грунта для основания конструкции здания.

Читайте также : Что такое скатная крыша? | Типы скатных крыш | Преимущества и недостатки скатной крыши

5. Фундамент с жестким каркасом

Фундамент с жестким каркасным матом подходит для проектирования фундамента здания, когда на колонну действует чрезмерная нагрузка.

При глубине фундамента здания более 90 см применяется жесткий каркасно-матовый фундамент.

6. Фундамент из ячеистого мата

Конструкции фундамента из ячеистого мата коробчатого типа. В этом типе фундамента стены каждой коробки выполняют роль балок.

В этом типе фундамента стены коробки крепятся к плите сверху и снизу. Этот вид матового фундамента подходит для рыхлых грунтов.

Этот тип фундамента известен как коробчатый фундамент.

Читайте также: Что такое бетонный каркас? | Что такое сборные железобетонные каркасы? | Компоненты железобетонных каркасных конструкций | Преимущества и недостатки бетонной рамной конструкции

Процесс возведения матового фундамента очень важен для любого здания, так как этот тип фундамента требует особого внимания.

Некоторые процедуры для матового фундамента описаны ниже.

1. Выемка грунта

Выемка грунта важна для матового фундамента. Потому что он должен обеспечить широкую и ровную поверхность для фундамента. Глубина котлована под матовый фундамент зависит от несущей способности грунта и конструктивных требований здания.

2. Гидроизоляция

Гидроизоляционный лист для матового фундамента обычно укладывается на землю, что делает его водонепроницаемым . Это защищает фундамент от влаги.

3. Основа мата

Армирование обычно предусмотрено в основании мата для сопротивления изгибающему моменту и противодействию сдвигающей силе.

Этот тип матового фундамента армирован сверху и снизу.

Предусмотрен дополнительный сдвиг для арматуры колонны . Поддержка предоставляется в соответствии с требованием проекта звена сдвига.

Читайте также: Что такое статическая нагрузка? | Что такое динамическая нагрузка? | Экологическая нагрузка | Разница между постоянной нагрузкой и динамической нагрузкой

Преимущество матового фундамента

1. Этот фундамент может быть спроектирован как неглубокий фундамент . Это очень важно в плохих почвенных условиях.
2. Нагрузка здания может передаваться на большую площадь через мат фундамента.
3. Показывает хорошую устойчивость при стихийных бедствиях типа наводнения и не двигается в таких условиях.
4. Этот фундамент способен выдерживать более высокие нагрузки, чем другие типы оснований.
5. Этот фундамент может быть разработан как мелкое основание. Значит меньше надо вырыть для фундамента здания.

Читайте также: Что такое фальцованная пластина? | Складчатые пластинчатые конструкции | Складчатая лестница | Преимущества и недостатки конструкций из фальцованных плит

Недостаток матового фундамента

1. Поскольку матовый фундамент может покрывать большую площадь, для него требуется большое количество стали и бетона.
2. Матовая основа стоит дорого по сравнению с другими основами.
3. Использование матового фундамента не подходит для строительства дома. Для фундамента не требуется большой площади.
4. В случае сосредоточенных нагрузок требуются специальные измерения матового фундамента.
5. Для матового фундамента требуется больше опалубочных материалов.
6. Основание мата требует квалифицированного труда для уплотнения во время бетонирования.

Читайте также: Что такое кедровая древесина? | Использование кедра | Вид кедра | Преимущества и недостатки кедрового дерева

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуем прочитать –

• Стенка ствола | Что такое фонд стволовой стены? | Бетонная плита стены ствола
• Фундамент монолитный плитный
• Как построить фундамент для ползания? | Полное руководство
• Что такое Фонд Пьера? | Как построить фундамент для пирса? | Что такое бетонный фундамент для пирса?
• Что такое спред? | Типы насыпного фундамента » вики полезно Проект фундамента

Часто задаваемые вопросы (FAQ)

Матовый фундамент

Сплошной фундамент, также известный как матовый плитный фундамент, представляет собой непрерывную плиту из глины, которая передает всю нагрузку здания на землю, поддерживая здание и перенося свой вес на землю.

Типы фундаментных матов

1. Фундамент из плоских матов
2. Утолщенная пластина под колоннами
3. Двусторонняя плита и балка
4. Фундамент с жесткой рамой
5. Основание из свайного мата
6. Тональный коврик Cellular

Строительство плотного фундамента

Некоторые процедуры для матового фундамента описаны ниже.

1. Выемка грунта
2. Гидроизоляция
3. Матовая основа
