Столбчатый ленточный фундамент: Столбчато-ленточный фундамент (ленточно-столбовой), цена строительства

строим столбчато ленточный фундамент своими руками

Построить столбчатый фундамент своими руками не составляет большого труда. Главное- в разнице между обычной лентой и несущей конструкцией, базирующейся на столбах. В первом случае, ленточный фундамент возводится прямо на грунте, а во — втором, монтируются столбы, а сверху устанавливается ростверк.

Содержание

• 1 Виды столбчатого фундамента
• 2 Расчет и разметка столбчато-ленточного фундамента
• 3 Необходимые материалы и инструменты
• 4 Схема расчета столбчато-ленточного фундамента
• 5 Расчет столбчатого фундамента с ростверком
• 6 Как сделать столбчатый фундамент своими руками
• 7 Цена возведения столбчатого фундамента
• 8 Книги по теме:

Виды столбчатого фундамента

Вид столбчатого фундамента выбирается в зависимости от типа грунта.

Они подразделяются на два вида:

• cборные;
• монолитные.

Сборные столбчатые основания возводятся на территории, где есть грунтовые воды или почва сильно промерзает. Такой тип можно сделать быстрее, чем монолитный. Зато, если сравнить по прочности, последний, несомненно, лучше.

Столбчатый фундамент хорош и для участков с большими уклонами поверхности

В зависимости от степени заглубления в грунт они могут быть:

• заглубленные;
• малозаглубленные;
• незаглубленные.

Их строительство несколько отличаются по технологии. В этой статье речь пойдет о том, как сделать незаглубленный ленточно-столбчатый фундамент своими руками.

Расчет и разметка столбчато-ленточного фундамента

Один из главных моментов, на который следует обратить внимание при возведении деревянных построек,- это подготовка территории и правильная разметка. Ведь от этого зависит в будущем прочность всей конструкции.

Расчет и разметку столбчато-ленточного основания можно выполнить самостоятельно, имея в наличии минимум инструментов. Перед проведением каких-либо работ следует тщательно подготовить место для строительства. Наилучший вариант в этом случае, когда грунт сухой и однородный. Специалисты рекомендуют дополнительно узнать, насколько может промерзнуть грунт в этой местности для предотвращения разрушения стен.

Фундамент обычно закладывается ниже глубины промерзания на 20 см. Допустим небольшой уклон строительной площадки в любую сторону, кроме северной. Это предусматривается для стока дождевой и талой воды.

Необходимые материалы и инструменты

Для разметки столбчатого фундамента с ростверком не обойтись без следующего набора инструментов и материалов:

• строительной рулетки;
• бельевого шнура;
• строительного уровня;
• деревянных колышек, длина которых составляет 50 см;
• прямоугольных треугольников.

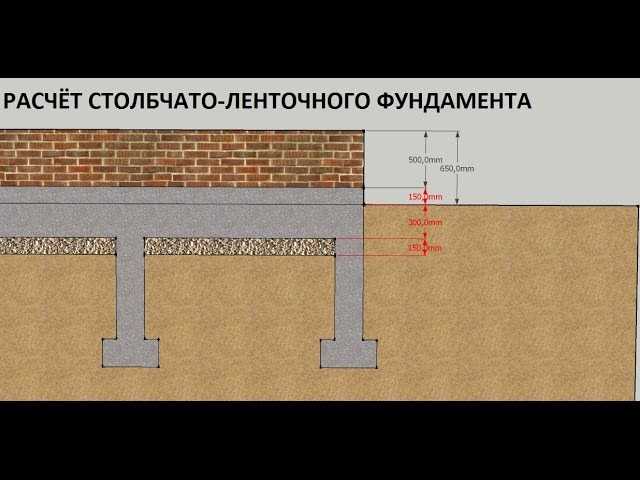

Схема расчета столбчато-ленточного фундамента

Выбрав участок, учитывая все тонкости, рекомендуется выровнять строительную площадку, удалить растительный слой грунта. Толщина опоры должна быть на 10 см больше толщины стены.

Разметку начинают с внутренней стороны, именно здесь выставляют первый угол будущей конструкции и забивают колышек. Далее треугольником вымеряют размеры внешней части фундамента.

Размечать участок необходимо с точностью до нескольких сантиметров в разности диагоналей

С одной стороны длина будет равняться размеру продольной стороне стены, а с другой — поперечной. В местах пересечения осей забивают еще два деревянных колышка. Точно также вымеряют и остальные углы будущей конструкции.

Следующий этап- выполнение обноски.

Он заключается в следующем:

• закрепить доски на специальных столбах, установленных рядом с вбитыми колышками. Они фиксируются на высоте будущего пола постройки, не выше 1,5 см от самой почвы;
• проверить правильность выставленных меток;
• при возведении столбчатого типа своими руками важно обратить внимание на осевые размеры. Их наносят по верху обноски, а потом вбивают гвозди и натягивают бельевую веревку или шнур со всех сторон.

Расчет столбчатого фундамента с ростверком

Если необходимо построить столбчатый фундамент с ростверком своими руками, в первую очередь следует подсчитать, сколько потребуется сделать опор, чтобы он долго использовался.

Как и в предыдущем случае, работы начинаются с геологических изысканий, для того, чтобы выяснить несущие способности грунта. Этот показатель и сможет помочь посчитать площадь опоры, информацию о которой можно легко найти в интернете или специализированной литературе.

Затем надо рассчитать вес всей постройки. Он зависит от веса используемых материалов плюс ветровая и снеговая нагрузки. Полученное число надо разделить на вес, который сможет выдержать 1 см2 почвы. Это и будет показатель площади фундамента. Для окончательного результата необходимо к полученной цифре добавить 30% в запас прочности.

Для того, чтобы произвести расчет необходимого количества столбов для столбчатого основания с ростверком, опорная площадь делится на площадь основания опоры.

Данный вид фундамента необычайно популярен именно из-за простоты, прочности и возможности выполнить все работы своими руками в кратчайшие сроки даже без большого строительного опыта. А сравнив цены на материал, можно подсчитать, что он обойдется в 1,5-2 раза дешевле любого другого вида.

Но он имеет и недостаток, который необходимо учесть еще на стадии проектирования. Возводить его крайне не рекомендуется на подвижном грунте, а также на территории, где проходят грунтовые воды или наблюдаются большие перепады высоты.

Как сделать столбчатый фундамент своими руками

По своей сути, фундамент-это система опор, располагающихся:

• по углам постройки;
• в точке пресечения стен;
• под несущими конструкциями.

Если на первом этаже планируется каменная печь, то под нее тоже лучше заложить опорные сваи

Перед выполнением любых работ обязательно составить подробный будущей конструкции и затем стараться точно его придерживаться, с учетом всей документации по проекту.

Возможная нагрузка на фундамент также имеет огромное значение при выборе опоры.

Так, надо учесть такие параметры:

• приблизительный вес будущей постройки, мебели;
• число жильцов;
• вес основания и всей постройки;
• снеговую нагрузку.

От этого зависит, какой материал лучше выбрать и сколько его потребуется. Его необходимо успеть залить до прихода зимы, т.к. оставленный на этот период, он деформируется и придется все начинать заново.

Для строительства столбчатого основания своими руками необходимо запастись следующими инструментами и материалами:

• железобетонными, бетонными или кирпичными опорами;
• арматурой;
• доской для опалубки;
• песком;
• щебнем;
• цементом.

Для опалубки лучше взять доску, толщина которой составляет 20 мм. Можно, конечно, приобрести и специальные металлические пластины или древесно- стружечные плиты для этих целей, но стоимость древесины значительно ниже.

Далее выполняют следующие работы:

• из досок собрать щиты, а из них — коробки;
• вставить их в заранее подготовленное углубление в почве на местах, где находятся опоры;
• внутреннюю часть поверхности короба полностью смочить водой. Это предотвратит впитывание воды из бетона и сможет облегчить демонтаж коробки после того, как бетонная смесь высохнет.

Затем необходимо выполнить армирование фундамента при помощи арматуры диаметром 12-16 мм. Ее лучше расположить внутри коробки так, чтобы край арматуры не доставал до стенок короба 5 мм. Для продольного расположения, применяется пруты диаметром 6 мм, приваривающиеся через 30-40 см. После того, как каркас ростверки выполнен, лишние пруты просто убирают.

В последнюю очередь выполняют утепление столбчатого фундамента и его гидроизоляцию. Эти работы увеличивают срок эксплуатации фундамента. Но это свойственно не всем видам фундамента. Так, например, винтовой фундамент не требует проведения работ по гидроизоляции и утеплению.

Специалисты рекомендуют арматуру лучше не сваривать, а связывать проволокой

Цена возведения столбчатого фундамента

Стоимость готового продукта зависит от многих показателей:

• местности, где будет находиться будущая постройка;
• от типа почвы;
• от ширины основания и его заглубления;
• от используемых материалов на возведение столбчатого фундамента (их качества, размеров, производителя и вида).

При найме специалистов кроме этих параметров учитываются объем работ и число трудодней. Следует учесть, что цена на постройку монолитного ленточного фундамента несколько выше по сравнению с другими вариантами.

Цены на строительство столбчатого фундамента за 1 погонный метр, учитывая разные виды бетона, приведены в таблице:

Размер фундамента	Марка бетона, (диаметр арматуры, мм)	Цена за 1 метр погонный (руб)
300 х 500	М-200, (В-7. 5)	4200
300 х 500	М-300, (В-22.5)	4100
300 ха 800	М-200, (В-7.5)	6750
300 х 800	М-300, (В-22.5)	6850
300 х 1000	М-200, (В-7.5)	8400
300 х 1000	М-300, (В-22.5)	8500
300 х 1200	М-200, (В-7.5)	10100
300 х 1200	М-300, (В-22.5)	10200

Стоимость самого фундамента сравнительно незначительная, что позволит сократить общие расходы на постройку деревянного дома или бани на дачном участке.

Подробнее об этапах возведения столбчатого ленточного фундамента своими руками можно посмотреть в видео:

Книги по теме:

советы и инструкция по строительству

Содержание

• Особенности
• Возможные ошибки при строительстве и способы их исправления
• Технические параметры материалов
• Выгоды строительства фундамента на столбах
• Причины разрушения
• Виды по глубине заложения
• Опорно-столбчатый фундамент своими руками: пошаговая инструкция
• Ошибки при строительстве и способы их избежать
• Строительство
• Возведение фундамента под заборные столбы

Особенности

Столбчато-ленточный фундамент сочетает в себе ведущие особенности двух типов оснований – столбчатого и ленточного. Такой комбинированный вариант позволяет возводить достаточно тяжелые объекты на неустойчивых грунтах.

В роли опорных элементов в данной системе выступают сваи, которые вкапываются в грунт ниже уровня промерзания земли и опираются на твердые слои грунта, минуя мягкие. Ленточное бетонное основание принимает на себя нагрузку объекта, равномерно распределяя ее между сваями. Лента связывает столбы, не оказывая при этом давления на грунт.

Подобные типы оснований подходят для неустойчивых грунтов, подверженных пучению. В первую очередь, это глинистые и мелкопесчаные почвы, органические грунты (болотистые, торфяные), предварительно осушенные и дренированные. Кроме того, использование свай позволяет вести строительство на участках с перепадами высоты. Иными словами, использование свайно-ленточного фундамента позволяет сделать пригодным для строительства почти любой участок.

Ленточный фундамент со столбами по своему принципу организации схож с аналогом на сваях, однако для установки опор не нужно привлечение спецтехники и бурение глубоких скважин. Это позволяет вести монтаж своими руками и уменьшать размер сметы.

Преимуществом столбчатых фундаментов является возможность вести строительство на «проблемных» грунтах, а также на участках с перепадами высоты. Однако устройство такой системы требует проведения точных расчетов.

Выполнение ленточного основания на столбах не предполагает большого объема земляных работ и обходится дешевле свайных аналогов. Между столбачато-ленточным основанием и монолитной стяжкой должен сохраняться зазор, чтобы минимизировать воздействие процесса пучения грунта на фундамент.

Создание фундамента на основании столбов не подходит для влагонасыщенных грунтов (участков, расположенных в низинах или близ водоемов, грунтов с подземными водами). Для таких территорий лучше выбирать свайный фундамент с ленточным основанием.

С самого начала следует определиться с особенностями здания – его размерами, этажностью, применяемыми технологиями. От этого зависит материал изготовления столбов, их количество и диаметр.

Обычно столбовые фундаменты в сочетании с лентой применяются на неустойчивых грунтах и предназначаются под небольшие одноэтажные дома с мансардой или двухэтажные объекты, выполненные из облегченных материалов. Подходящими стеновыми материалами являются пеноблоки и деревянные конструкции (срубы), а также «каркасники», для строительства которых применяются канадские и финские технологии.

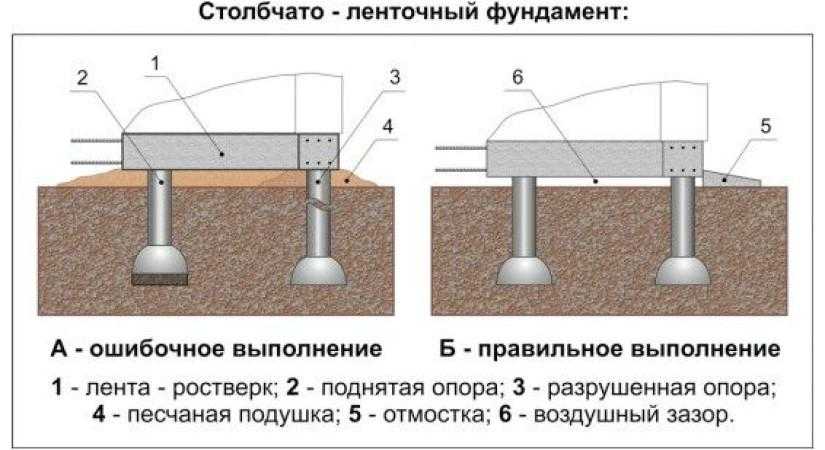

Возможные ошибки при строительстве и способы их исправления

Существует несколько ошибок, которые чаще всего допускаются при возведении столбчатого фундамента из блоков своими руками:

1. Столбы без подошвы быстро просядут. Чаще всего строится фундамент без подошвы, так как это позволяет сэкономить на стройматериалах и сделать процесс возведения менее трудоемким.
2. Столбчатый фундамент нельзя ставить в просадочном грунте, так как от проседания (погружения в почву) в будущем такую постройку не спасет даже качественно сделанная подошва у каждого столба.
3. Нельзя возводить столбчатый фундамент в глинистой земле. Зимой столбы будут выталкиваться (подниматься и уходить в разные стороны) из такого грунта, даже если они построены ниже точки промерзания и имеют подошву.
4. Неправильный расчет нагрузки на фундамент от несущих конструкций сооружения приводит к возникновению боковой составляющей, уводящей столб в сторону.

Просевший фундамент можно выровнять, поставив здание на домкраты и нарастив столбы до нужной высоты.

Столбчатое основание подойдет для деревянного дома (из бревен, бруса) и для каркасного сооружения высотой не более двух этажей. На такой опоре можно построить одноэтажный дом из ячеистого бетона (вес стройматериала не должен быть больше 1000 кг/м3)

Важно, чтобы будущее здание давало на все столбы одинаковую нагрузку

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Технические параметры материалов

При изготовлении столбчатых фундаментов немаловажное значение имеют свойства строительных материалов и компонентов, а также правильность их использования

Щебень (размолотые и отсеянные до нужной фракции отходы карьерного производства камня) должен быть с однородной структурой, цветом и плотностью. Это относится ко всем видам. Допускается использование гравия — морской или речной окатанной гальки.

Самый лучший кварцевый песок для бетона — это промытый морской или речной.

Металлические изделия — арматура, металлопрокат, не должны иметь следов коррозии, искривлений геометрических размеров и других видов дефектов. Перед употреблением они должны пройти агтикоррозионную обработку.

Выгоды строительства фундамента на столбах

К достоинствам, которыми отличается установка прочного столбчатого надежного фундамента, относятся параметры:

• надежности – сроки эксплуатации жилого дома продлеваются до 100 лет;
• универсальности – сооружения применяются на пучинистых, глинистых или плотных грунтах;
• экономичности – работы имеют небольшую себестоимость, и, по сравнению с ленточной или монолитной конструкцией, застройщик экономит в 2 раза больше средств;
• отсутствия масштабных подготовительных задач, минимальных затрат на гидроизоляцию;
• скорости монтажных мероприятий – строительство можно выполнять самостоятельно;
• быстрых сроков постройки дома, дачи или хозяйственного блока.

Конструкции исключают обустройство погреба, но идеально подходят для легких построек. С целью организации подпола оправдан ленточный фундамент своими руками.
Строительство самостоятельно фундамента на опорах столбчатого предусматривает правильный выбор глубины, которая зависит от расстояния промерзания почвы. Опытные специалисты рекомендуют рассчитывать конструкцию, чтобы исключить ее деформации и растрескивания.

vote

Article Rating

Причины разрушения

Столбчатые фундаменты возводят для домов, имеющих небольшой вес. Это в основном каркасно-щитовые дома и срубы.

Разрушение такого основания может быть вызвано целым рядом причин:

• использование некачественных материалов с недолгим сроком службы;
• неправильный расчёт несущей способности грунта и фундамента на стадии проектирования;
• отсутствие гидроизоляции столбов;
• увеличение нагрузки на фундамент в результате перепланировки внутридомовых конструкций;
• подошвы фундаментов оказались в зоне пучинистого грунта;
• подъём уровня грунтовых вод;
• неправильно установленная система водоотведения.

Виды по глубине заложения

 Морозное пучение – это та сила, которая при проектировании столбчатого фундамента берется в расчет в первую очередь.

Это очень опасное давление, которое при неправильной закладке может разорвать основу дома.

Поэтому большое количество вариантов сооружения зданий рассматривается с точки зрения воздействия на фундаментную конструкцию морозного пучения.

Основное правило проектирования гласит – фундамент должен закладываться ниже глубины промерзания грунта на 30 — 50 см. И если данный показатель равен, к примеру, 1,2 м, то соответственно глубина заложения будет равна 1,5 — 1,8 м.

Но часто легкая постройка не может оказать такого давления на стойки опор, чтобы сдержать силы морозного пучения. То есть, даже при закладке на большую глубину фундамент будет подвергать деформациям. Поэтому когда строится столбчатый фундамент своими руками, надо учитывать, что существует еще две позиции: мелкозаглубленный и поверхностный.

Незаглубленный

Незаглубленные столбчатый фундамент или поверхностный – это все те же стойки, только их глубина заложения не превышает 30 — 40 см. Часто их просто сооружают на поверхности грунта, предварительно сделав подушку и гидроизоляцию. Проектировщики относят эту разновидность к тем фундаментам, глубина заложения которых не превышает треть от уровня промерзания грунта. Из нашего примера: 120 : 3 = 40 см.

Устройство столбчатого фундамента данного типа относится к категории самых дешевых и быстровозводимых конструкций. Как показывает практика, для них обычно используют блочную модификацию с применением блоков, камней или кирпичей. Но так как высота столбов не очень большая, а значит, их несущая способность тоже невысокая, поэтому рекомендуется увеличить площадь сечения опор. Минимальный размер – 40 х 40 см.

Мелкозаглубленный

Мелкозаглубленный фундамент из своего названия говорит о том, что он заглубляется в грунт, но не на большую глубину. Во всяком случае, не ниже уровня его промерзания. Проектировщики глубину их заложения ведут из расчета 0,5 — 0,7 от глубины промерзания земли. Опять — таки из нашего примера: 120 х 0,5 = 60 см.   Основное требование к данной конструкции – не касаться грунтовых вод.

С ростверком

Узел столбчатого фундамента – ростверк несет на себе одну единственную задачу – распределить нагрузку от дома на все столбы равномерно. Как уже было сказано выше, ростверк может быть сооружен из бетона, металла (швеллер или двутавр), дерева (брус сечением 150 х 200 или 200 х 200 мм) или быть бревном первого венца сруба.

Опорно-столбчатый фундамент своими руками: пошаговая инструкция

Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.

Вся работа делиться на несколько этапов, среди которых:

1. Проведение земляных работ.
2. Возведение столбов фундамента.
3. Обустройство ростверка.

Перейдем непосредственно к началу работ.

Земляные работы

Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.

Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка. Следующим шагом проводиться разметка участка

Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания

Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка

Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т. е. 90 градусов)

Кроме того, проводиться разметка стен, их пересечения и примыкания.

Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.

После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.

Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.

Возведение столбчатого фундамента

Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.

Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.

Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.

После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.

Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:

1. Труба опускается в подготовленную скважину, после чего заливается бетоном.
2. Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
3. Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.

Обустройство ростверка

Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.

Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.

Ошибки при строительстве и способы их избежать

Нередко застройщики, после принятия решения о самостоятельном возведении столбчатого фундамента, допускают ошибки, вызывающие впоследствии всевозможные проблемы.

Их можно систематизировать, представив перечень наиболее распространенных огрехов:

1. Существенным дефектом сооруженного фундамента становится его неравномерное проседание, которое возникает из-за неточности в расчете глубины, на которую внедряют в почву кирпичные столбики либо неравномерное их углубление.

2. Кирпичные опоры получают неравномерную нагрузку из-за ошибок планирования ее распределения (некоторые забывают о желании надстроить впоследствии второй этаж здания и не учитывают его вес при расчетах).
3. При кладке применяют низкокачественные материалы — приобретают цемент не рекомендуемой марки либо такой, который несколько лет хранился на складе магазина стройматериалов, покупают некачественный кирпич (пережженный, с трещинами), завозят на строительную площадку песок с примесью глины.
4. Не учтено при выполнении расчетов реальное состояние несущих характеристик почвы.

Чтобы предотвратить эти и иные характерные ошибки, желательно заказать выполнение расчетов у опытных специалистов. Также необходимо скрупулезно контролировать все строительные мероприятия по мере их выполнения.

Источники

• https://stroim-dom.net/stolbchatyj-fundament-svoimi-rukami/
• https://OsnovaPodDom.ru/vidy-fundamentov/stolbchatyj-fundament/poshagovaya-instruktsiya
• https://kakpostroit.su/stolbchatyiy-fundament-svoimi-rukami-poshagovaya-instruktsiya/
• https://stroyday.ru/stroitelstvo-doma/fundament-doma/stolbchatyj-fundament-svoimi-rukami.html
• https://FundamentClub.ru/stolbchatyj/kak-sdelat-fundament-svoimi-rukami.html
• http://remoo.ru/fundament/stolbchatyj-fundament-svoimi-rukami-poshagovaya-instrukciya
• https://ru-house.net/stroitelstvo/fundament/vidy/stolbchatyi/iz-kirpicha-osobennosti.html
• https://FundamentClub.ru/stolbchatyj/kak-rasschitat.html
• https://stroim-domik.org/stroitelstvo/fundament/stolbchatyj/iz-kirpicha
• https://GidFundament.ru/stolbchatyj/iz-kirpicha-svoimi-rukami.html
• https://fundamentaya. ru/montaj/stolbchatyi/fundament_iz_kirpicha_svoimi_rukami.html

Строительство

Пошаговая инструкция по строительству столбового фундамента своими руками предусматривает бурение ям под каждый подпирающий постройку узел. Вместо несъемной опалубки, заполняемой бетоном, часто используется кирпичная кладка либо бетонные конструкции заводского изготовления. Выбор того или иного решения определяется предварительно, еще на этапе расчетов. При наличии ростверка монтируется структура, обеспечивающая распределение нагрузок. Она формируется из железобетона, дерева либо стальных деталей. Далее производится гидроизоляция, для которой применяют профильный лист либо сайдинг.

Под частным домом, какой бы ростверк не делался, сваи заводят под линию промерзания. Разметка местности в соответствии с намеченными планами производится при помощи кольев. Обычный разрыв опор составляет 150-250 см. Их ставят не только под пересечениями внутренних стен, но и под всеми печами и капитальными каминами. Ничего сложного во всех этих работах нет.

Возведение фундамента под заборные столбы

Выбор фундамента зависит от того, насколько тяжелым будет забор, а также от погодных условий. Для комбинированного забора с деревянными или профнастиловыми вставками подойдет фундамент на сваях. Если же планируется полностью кирпичный забор или местность подвержена постоянному воздействию сильных ветров, выбор стоит сделать в пользу фундамента с дополнительным армированием.

Особенности фундамента на сваях

Свайный фундамент

Свайный фундамент делают в несколько этапов:

1. Первым этапом является бурение котлована необходимой глубины. Под стандартный размер столба в четыре кирпича желательно делать основание диаметром в 25 см.
2. После делается песчаная подушка. Для этого на дно котлована засыпают слой щебня и утрамбовывают его.
3. Следующим этапом является установка трубы. Устанавливать трубу следует строго вертикально. Труба выполняет не только роль фундамента, но также находится внутри будущего столба. Таким образом, конструкция будет более устойчивой. Если грунт пучинистый, желательно укрепить конструкцию при помощи сварки дополнительных элементов к трубе. Подойдут металлические уголки или прутья большого диаметра.
4. Последним этапом является заливка бетона. Необходимо выбирать цементный раствор по качеству не менее чем марки М300.

Глубина, на которую необходимо будет забивать сваи, зависит от свойств почвы. Глинистый грунт склонен к зимнему пучению. Также в нем высоко расположены подземные воды. Поэтому сваи необходимо забивать как можно глубже, на 20 см ниже глубины промерзания почвы. Песчаный грунт является хорошим дренажем, закапывать сваи можно не более чем на 80 см.

Укрепленный армированный фундамент

Укрепленный армированный фундамент

Для пучинистого грунта необходимо делать фундамент с дополнительной укрепляющей конструкцией. Сваи связывают при помощи ростверка. В качестве ростверка используется армированная бетонная лента.

Связку делают после того, как заливаются сваи. Между столбами выкапывается траншея. Она должна быть больше ростверка, так как необходимо будет сделать воздушную подушку и установить опалубку. Дно траншеи, а также возле свай укладывается пенопласт низкой плотности толщиной в 10 см. Он создает воздушную подушку, которая укрепит конструкцию. Армированный каркас делается при помощи металлических прутьев. Четыре прутка диаметром в 1 см связываются пятым прутком меньшего диаметра. После сваи соединяются при помощи прутьев и заливается бетон. Опалубку необходимо убрать, когда бетон полностью застынет.

[Решено] Четыре колонны здания должны быть расположены в пределах участка s

1. изолированный фундамент
2. ростверк
3. свайный фундамент
4. совмещенный фундамент

Вариант 3 : свайный фундамент

Свободный

10,2 тыс. пользователей

10 вопросов

16 баллов

30 минут

Концепции:

Изолированное основание (или растянутое основание): Это простейшая форма фундамента, которая используется для поддержки нагрузки, исходящей от одной колонны. Как правило, они имеют прямоугольную или квадратную форму.

Комбинированное основание: Когда основание поддерживает нагрузку от линии из двух или более колонн, такое основание называется комбинированным основанием .

Сплошной фундамент (или матовый фундамент): Когда комбинированный фундамент покрывает всю площадь под конструкцией, выдерживая нагрузки, исходящие от нескольких колонн и стен, и выполнен в виде мата из бетонной плиты, тогда он называется ростверковым фундаментом. .

Свайный фундамент: Когда фундаменты опираются на сваи, которые являются глубокими, длинными, тонкими, столбчатыми элементами и используются для восприятия нагрузок от нескольких колонн, называются свайными фундаментами. Это глубокие фундаменты, которые обычно используются, когда грунт имеет очень низкую несущую способность.

Расчеты:

Изолированное и комбинированное основание:

Ожидаемая нагрузка на каждую колонну составляет 4000 кН, несущая способность указана как 100 кН/м ² .

Следовательно, необходимая площадь для каждого изолированного фундамента = 4000/100 = 40 м ² .

Итак, для четырех столбцов общей площади необходимо 40 × 4 = 160 м ² что больше 100 м ² площади участка.

∴ Изолированное основание невозможно.

По той же логике можно сделать вывод, что комбинированное основание также нецелесообразно.

Плотный фундамент:

Суммарная ожидаемая нагрузка от всех колонн составляет 4000 × 4 = 16000 кН, несущая способность составляет 100 кН/м ² .

Итак, минимальная площадь, необходимая для плотного фундамента = 16000/100 = 160 м ² что более 100 м ² площадь участка.

∴ Плотный фундамент также невозможен.

Так что остается только свайный фундамент.

Поделиться в WhatsApp

Последние обновления GATE CE

Последнее обновление: 28 ноября 2022 г.

Расписание экзаменов GATE CE 2023 истекает 28 ноября 2022 года. Экзамен будет проводиться 12 февраля 2023 года в утреннее время с 9с 30:00 до 12:30 и во второй половине дня с 2:30 до 17:30. Режим экзамена — компьютерный тест на 100 баллов.   Приемная карточка будет доступна 3 января 2023 г., ключ ответа будет доступен 21 февраля 2023 г., а результат будет опубликован 21 марта 2023 г.   Кандидаты, подающие заявку на GATE CE, должны ) степень. Кандидаты, готовящиеся к экзамену, могут воспользоваться Советами по подготовке к экзамену GATE CE, чтобы повысить свои шансы на успех.

Альтернативные решения для фундамента — инженеры-консультанты CMQ

Сегодняшние идеи фундамента мало чем отличаются от тех, которые приходилось придумывать первым строителям домов. Основное отличие в настоящее время заключается в том, что все фундаменты построены с достаточным «фактором защиты» для учета непредвиденных событий. Ниже приведены наиболее важные соображения:

• Все ожидаемые строительные нагрузки или «действия» должны безопасно передаваться на грунт с достаточной несущей способностью посредством фундамента.
• Необходимо учитывать возможность осадки, в том числе неравномерную осадку, когда грунт под одной частью здания отличается от грунта под другой, например, гравий и твердая порода. Часто можно преодолеть препятствие или слабое место, где тип почвы меняется на относительно небольшой площади.
• Размеры и глубина фундаментов должны соответствовать типу здания; например, для большой конструкции потребуется более крупный и глубокий фундамент, чем для небольшой легкой конструкции.

Альтернативные типы фундаментов
В зависимости от участка и его окружения можно определить множество различных типов фундаментов, но следующие краткие определения ограничены наиболее распространенными типами фундаментов для жилых зданий в Соединенных Штатах. Королевство и Ирландия.

Плоский фундамент
Когда нагрузка здания приходится на одну колонну, фундаменты обычно представляют собой круглые, квадратные или прямоугольные бетонные подушки.

Общий вес колонны делится на безопасную несущую способность грунта при строительстве фундамента подушки. Форма формы, которая идеально подходит для строительства, будет определяться давлением. Их рекомендуют, когда здание несет отдельную колонну.

Накладной фундамент является наиболее доступным и не обязательно требует высококвалифицированной рабочей силы. По сравнению с другими типами фундаментов, это дешевле и занимает меньше времени. Когда колонны не расположены близко друг к другу и нагрузка на здание невелика, этот фундамент подходит.

Ленточный фундамент
Обеспечивают поддержку веса стены. Эта опора также известна как распорная опора из-за ее более широкой базы. Его более обширная база, охватывающая весь диапазон, помогает обеспечить большую устойчивость.

Ленточные фундаменты подходят для стен и опор мостов с толщиной слоя 10 футов или менее, а их размер и толщина определяются типом грунта на рабочей площадке. Земля должна быть достаточно прочной, чтобы выдержать вес конструкции.

Ленточные фундаменты подходят для конструкций с большей несущей способностью и конструкцией ограждающих стен.

Плотный или матовый фундамент
При строительстве подвала можно использовать эту форму фундамента. Фундамент — вся плита цокольного этажа. Сплошные фундаменты идеально подходят для слабого грунта. Чтобы свести к минимуму нагрузку на землю в расчете на пространство, вес здания равномерно распределяется по земле. Давление рассчитывается путем деления веса на площадь.

Вы можете рассмотреть возможность установки плотного фундамента на сжатом грунте, таком как мягкая глина, где подушка, полоса или свая невозможны без чрезмерной выемки грунта.

Свайный фундамент
Подходит, когда твердый грунт находится глубоко в земле и труднодоступен. Когда плотный или матовый фундамент невероятно дорог. Это также уместно, когда нагрузка на конструкцию тяжелая и сосредоточенная.

Для сжимаемых грунтов и заболоченных участков идеально подходят сваи. Их рекомендуют для мостов через большие водоемы и каналы. И если на участке возможен полив.

Сваи забиваются вертикально в землю и имеют два различных режима работы. Некоторые сваи используются для поддержки веса, а другие используются для уменьшения трения.

Нажмите здесь, чтобы узнать больше о свайных фундаментах!

Траншея из щебня
Хотя сегодня это решение редко используется в Великобритании, на нем строятся наши старые дома с каменными стенами. Некоторая гибкость была приемлемой для традиционной каменной кладки, так как определенное количество трещин можно было безопасно приспособить (и пройти незамеченными) в швах из известкового раствора, но со стенами из «тесаного камня» или тесаного камня оседание могло вызвать неприятные трещины. Таким образом, использование траншей из щебня ушло в прошлое, когда широкое распространение получили кирпичные и блочные конструкции.

Конструкция обычно представляла собой неглубокую траншею, заполненную щебнем, который мог быть зацементирован или не зацементирован основным раствором, таким как смесь глины и извести.

Более сложные фундаменты будут использовать засыпку из щебня между построенными каменными облицовками, подобно стене из сухого камня, но в траншее. В настоящее время эти типы фундаментов все чаще используются там, где должны быть построены легкие эко-сооружения, такие как стены из утрамбованной земли или стены из соломенных тюков и деревянных стен. Траншея из щебня также была популяризирована такими архитекторами, как Фрэнк Ллойд Райт.

Траншеи для щебня также можно сливать в водоотвод, чтобы улучшить дренаж участка, а также сохранить сухое пространство под подвесными полами. Поскольку щебень по существу является в некоторой степени гибким, необходимо позаботиться о том, чтобы либо конструкция могла поглощать небольшое движение, либо чтобы фундамент был надлежащим образом уплотнен и испытан под нагрузкой во избежание дифференциальной осадки. Этот метод обычно считается непригодным для опоры на мягких или экспансивных грунтах.

Мешок с землей
Архитектор Надер Халили изначально рассматривал строительство мешков с землей как решение для НАСА при строительстве жилых помещений на Луне и Марсе. Он становится все более популярным в США, где проекты Cal Earth (Калифорнийский институт земного искусства и архитектуры, Гесперия, Калифорния) постоянно развивают технику.

Это не тот вариант, который вы обычно найдете в Ирландии, поскольку он имеет особую ценность в странах, где транспортировка бетона в отдаленные районы слишком дорога, но где в изобилии запасной наполнитель.

Этот метод включает засыпку траншеи мешками или трубами, заполненными уплотненной почвой. Часто между слоями используется колючая проволока, чтобы скрепить их вместе.

В случае нехватки материалов для строительства более традиционных типов стен и крыши, слои могут быть доведены до куполообразной формы, чтобы сформировать стены и крышу конструкции. Затем мешки оштукатуривают, чтобы защитить от непогоды. Если почва не является свободно дренируемой, нижние слои могут состоять из мешков, заполненных гравием, и иметь слив в водоотвод. 9№ 0013

Padstone
Возможно, это самый простой и экологически безопасный из всех типов фундамента. Похожая форма фундамента — это «столбчатый камень» (также известный под другими названиями), часто похожий по внешнему виду на гриб, состоящий из куполообразного верхнего камня поверх столбчатого, которые обычно использовались для несения здания. над землей, чтобы предотвратить заражение продуктовых магазинов паразитами. Эти типы фундамента на уровне поверхности или вариации на эту тему позволяют легко демонтировать конструкции в конце их расчетного срока службы.

Завершение
При выборе подходящего типа фундамента важно учитывать тип грунта и его несущую способность. Независимо от размера конструкции инженер должен полностью учитывать окружающую среду, чтобы построить долговечную конструкцию.
