Замена столбчатого фундамента своими руками

Сегодня многие застройщики выбирают строительство столбчатого фундамента под своим домом из-за его дешевизны. К тому же такая база строится достаточно быстро – всего за 1 день. Подобный фундамент считается идеальным для возведения садовых домиков, легких бань, жилых домов из мелкого бруса на непахучем грунте. Но бывают случаи, когда столбчатый фундамент начинает быстро разрушаться, падать на бок или выпирать. В таких условиях единственным методом предотвращения дальнейшего проседания основания является замена столбчатого фундамента.

Содержание:

1. Необходимость замены столбчатого фундамента
2. Способы замены столбчатого фундамента
3. Выбор нового фундамента для дома
4. Замена столбчатого фундамента своими руками
   • Подготовительные работы
   • Подъем деревянного дома
   • Строительство нового фундамента
   • Нагрузка на новый фундамент

Необходимость замены столбчатого фундамента

Многие сельские дома, построенные в прошлом веке, имеют в основе примитивный столбчатый фундамент. Столь древнее сооружение представляет собой стояние из кирпича или камня, часто довольно ветхое, ненадежное и давно устаревшее. Требуют немедленной замены на более прочный, качественный и надежный фундамент. Важнейшая причина разрушения столбчатого осадочного фундамента, что закономерно вызывает изменение положения деревянного дома, появление трещин в стенах, заклинивание окон и дверей.

Этот процесс происходит в результате различных физических, механических и гидрологических изменений, проходящих в нижнем слое почвы и снижающих его несущую способность. Фонд фактически перестает выполнять возложенные на него задачи. Зачастую изменения свойств грунта вызываются строительными работами, которые проводятся на приусадебной территории. Но такие проблемы присущи не только старым домам.

А при установке нового дома на столбчатый фундамент, последний очень быстро начинает косить или провисать и тянуть за собой дом. Особенно, если речь идет о больших и тяжелых деревянных домах (9на 9 метров и более) и коттеджи. В этих случаях такое основание использовать категорически не рекомендуется, т.к. идет значительная нагрузка, и здесь рациональнее обустроить свайно-винтовой или ленточный фундамент. Также нерационально строить столбчатый фундамент на пучинистом грунте.

Сразу хочу оговориться, что в этом чаще всего нет вины мастеров, выполнявших строительство. Это связано с явлением пучения почвы при ее оттаивании после зимнего промерзания. Земля раньше оттаивает с южной стороны дома, выдавливая южные столбы, которые оказываются на рыхлом размере земли, в то время как северные столбы стоят на своем месте на твердом мерзлом грунте.

Даже если вкопать в землю на 2 метра и залить бетоном асбестовые трубы, прочные на сжатие и изгиб с бетоном, они не выдержат грунта. Уровень горизонта все равно будет нарушен, и произойдет перекос дома в целом. В этом случае фундамент ремонту не подлежит и бессмысленно пытаться выровнять столбы цоколя, нужно помнить: если блоки передвигались хотя бы раз, то после зимы они каждый год будут менять свое горизонтальное положение , и его необходимо заменить как можно скорее.

В таких случаях единственным правильным решением является замена фундамента. Эта процедура отнесена к разряду радикальных мер, призванных восстановить безопасность и надежность дома, а также увеличить срок его эксплуатации. Однако стоит помнить, что фундамент целесообразно заменять для строений, конструкция которых после замены грунта может прослужить несколько десятков лет.

Способы замены столбчатого фундамента

Как правило, замена столбчатого фундамента на другой занимает от 5 до 10 дней, а подъем жилого дома осуществляется снизу, что позволяет работникам не разбирать пол, тем самым облегчение работы. А вот замена основания при осадке внутренних стен жилого дома требует вскрытия перекрытия для исправления дефекта.

Существует несколько методов замены фундамента под деревянным зданием:

• Косметический ремонт – самый простой прием, не предполагающий больших финансовых вложений. В этой ситуации нужно просто вырезать гнилой участок, а вместо него вставить подходящий деревянный элемент. Однако необходимо учитывать, что при такой частичной замене основания неизбежно нарушается целостность дома.
• Демонтаж стен представляет собой вид строительных работ, предусматривающий выполнение полного демонтажа стен, после чего производится замена нижнего венца сруба. Способ надежный, но от мастеров требует изрядно терпения и времени на разборку и сборку конструкции.
• Демонтаж фундамента. Для этого вам придется снять слой в 20 сантиметров, заменить деревянные венцы и затем восстановить основание под дом.
• Замена венцов путем поднятия конструкции домкратом считается самым популярным методом, по отзывам замены столбчатого фундамента, так как позволяет качественно и быстро заменить фундамент.

Выбор нового фундамента для дома

Важно понимать, что процедура замены фундамента дома – сложный процесс, требующий тщательной подготовки. Для начала стоит определиться с проектом будущего основания, которое заменит старый столбчатый фундамент. Существуют такие виды фундамента, которые подходят для деревянных домов:

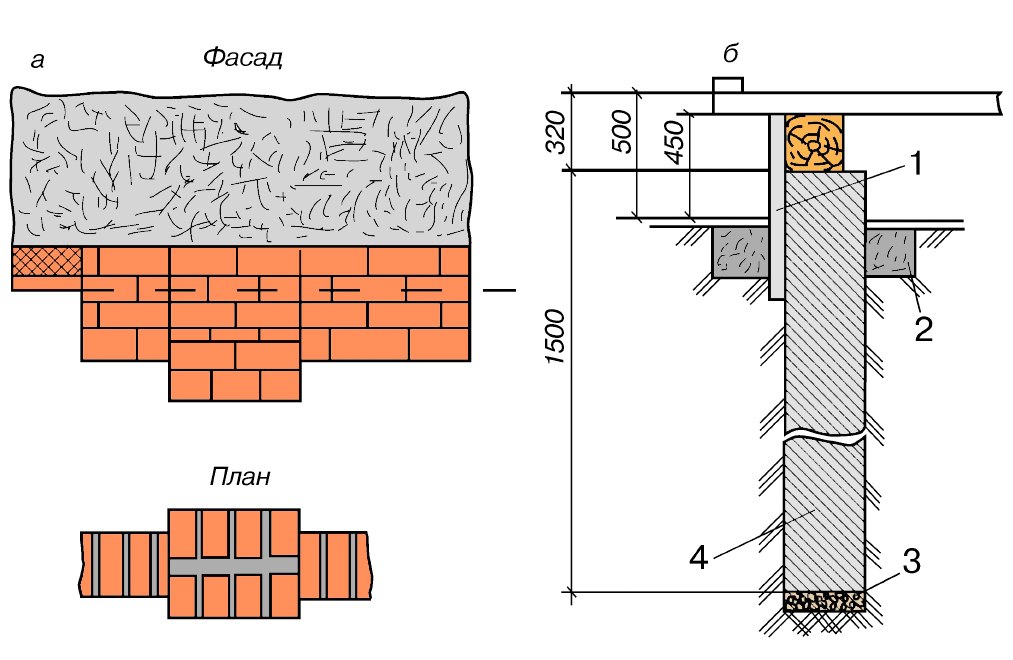

1. Столбчатый фундамент представляет собой систему столбов, которые устанавливаются в местах точек максимальной нагрузки пересечения стен. Столбы изготавливаются из камня, бетона или кирпича и устанавливаются на расстоянии 1-2 метров вплотную. Приспособлен для обслуживания легких жилых домов с деревянными, каркасными или щитовидными стенами, не создающими значительных нагрузок на основание. Несмотря на простоту, столбчатые фундаменты можно подобрать для обеспечения надежной опоры для дачного или садового дома, а также других хозяйственных построек.
Свайный фундамент
2. Буронабиш представляет собой разновидность столбчатого основания, только в качестве несущих элементов используются асбестоцементные трубы, которые заполняются специальной смесью. Конструкция этого основания состоит из свай и ростверка, который их соединяет. Несущие элементы располагаются одинаково и в наиболее значимых точках дома, например, в местах пересечения капитальных стен, и по углам строения. Коричневатый свайный фундамент считается оптимальным для построек на грунте с высокой водой.
3. Свайно-винтовой фундамент считается самым интересным типом фундамента дома, так как изначально предназначался для военных целей. Сегодня такой фундамент широко применяется в гражданском строительстве и ценен тем, что использовать его можно на любом участке, даже на неровном участке с перепадами высот. Кроме того, дополнительными преимуществами такого фундамента являются низкая цена замены столбчатого фундамента на свайно-винтовой и возможность многократного использования винтовых свай. Отсутствие специального оборудования считается недостатком.
4. Ленточный фундамент позволяет строить тяжелые дома и при этом обеспечивает высокую надежность и безопасность дома. Самый популярный мелкозаглубленный ленточный фундамент – монолитный и сборный. Сборные конструкции изготавливаются из бетона на основе опалубки, монолитные из блоков железобетонных и бетонных.

Замена столбчатого фундамента своими руками

Конечно, заменить старый столбчатый фундамент можно и самостоятельно, но вы должны быть уверены в своих силах. В этом случае вам понадобится информация, представленная ниже, так как она позволяет сориентироваться в вопросе замены фундамента и контролировать ситуацию.

Подготовительные работы

Несмотря на создание надежного фундамента и правильные расчеты при его закладке, иногда на фасаде жилого дома появляются небольшие трещины, искривляются подоконники, цоколь и другие горизонтальные линии. Это свидетельствует о просадке дома под столбчатый фундамент и требует немедленной замены основания.

Однако перед началом работ необходимо убедиться, что деформация основания уже прекратилась. Для этого на смоченную водой поверхность поперек щелей устанавливают маяки из гипса. Понаблюдайте в течение двух недель за этими маяками: если на них не образовались трещины, значит, деформация дома закончилась, и можно смело приступать к замене столбчатого фундамента своими руками.

Поднять дом можно без специальной строительной техники, стоит использовать гидравлические домкраты, которые способны развивать достаточную силу, позволяющую поднять груз массой 10 тонн. При их отсутствии нецелесообразно думать о покупке такой техники, так как эту технику можно взять в аренду в любом железнодорожном депо.

Также понадобится стальной лом, кувалда, клиновые инструменты, которые по большей части нужны для разборки старого фундамента. Для создания временных опор можно использовать массивные брусья, чурки, кирпичи, а также доски различной толщины, играющие роль прокладок. В качестве площадки для установки домкрата можно применить сбитые в щит брусья и доски, либо любой прочный материал.

Для равномерного переноса на нижние венцы дома усилием от домкрата потребуется разрезать стальную пластину, имеющую толщину не менее 5 миллиметров. Если вам предстоит работать со столбчатым основанием с ригелем, то перед началом работы последний придется разобрать. Также на этапе подготовки рекомендуется вынести из дома все тяжелые вещи, мебель и разобрать полы.

Подъем деревянного дома

Поднять дом с помощью домкратов. Их принято устанавливать с обеих сторон дома на расстоянии 0,5 метра от его углов. Домкраты позволяют равномерно поднимать дом, иначе бревна нижней обвязки при неравномерном подъеме будут хромать, что приведет к их отрыву и последующей поломке. Домкрат следует устанавливать в местах, где дерево не повреждено гнилью.

Помните, что необходимо установить прокладки в виде стальных пластин, чтобы усилие правильно передавалось на бревна от ствола ели. Вместо металлических пластин можно взять отрезки деревянных брусков. Домкраты фиксируются на заранее подготовленной опорной площадке, при необходимости их нужно углубить в землю, чтобы придать ей максимальную устойчивость.

Количество отрезков бревен, которые используются для устройства временных опор, зависит от выбранной технологии подъема дома. Если вы планируете сразу поднимать всю конструкцию, то количество временных опор должно превышать количество столбов фундамента. Опору собирают из отрезков бревен, как обычный колодец

Высота опор должна на 10-15 сантиметров превышать разницу расстояния от поверхности почвы до высоты домкрата, так как при подъеме дома опоры осядут, будучи вдавленными в землю. Поднимают домик по возможности с обеих сторон одновременно, равномерно, не более чем на 1,5-2 сантиметра за раз. Полученный результат сразу фиксируется временными опорами.

При обнаружении перегибов нижних венцов в результате подъема дома следует установить дополнительные домкраты. На этом этапе рекомендуется контролировать процесс, чтобы дом не унесло в сторону, так как при подъеме он изменит свой центр тяжести.

Стену следует поднять на высоту не менее 6 сантиметров, убрать сгнившие растяжки и опустить конструкцию на обрезки брусков, которые ставятся на временные опоры. Между бревнами и брусьями укладывается папа, который обрабатывается антисептиком, по ширине, равной двойной толщине бруса. Под предполагаемую ленту основания насыпается кирпичный бой и гравий в 10 сантиметров.

Когда вы подняли дом на достаточную высоту и надежно закрепили его с помощью временных опор, можно приступать к демонтажу старого столбчатого фундамента. Разбивать бутановую и кирпичную кладку необходимо с помощью зубил, лома и других удобных в работе инструментов. Старые столбы выкапывают или вытаскивают из почвы, раскачивая их в разные стороны. Можно использовать часть материалов, сохранивших свои качественные показатели, для формирования нового фундамента.

Строительство нового фундамента

Рассмотрите возможность замены столбчатого фундамента на малогабаритный, который лучше всего подходит для одноэтажных домов. Как видно из названия, этот тип фундамента считается чем-то средним между безукладным и капитальным заглубленным ленточным фундаментом. Он представляет собой монолитные полосы железобетона, которые идут по периметру жилого дома и в местах, где впоследствии будут располагаться несущие стены.

Теперь поговорим о преимуществах ленточного мелкоштучного фундамента:

1. Ленточный, мелкоштучный фундамент — экономичное решение. Если сравнивать это основание с заглубленными типами фундамента, то оно обойдется вам дешевле в два-три раза.
2. Мелкоразмерный фундамент требует меньших объемов работ, чем сооружение заглубленного фундамента. Сюда входят скромные земляные работы и простота обустройства опалубки. Поэтому сроки замены фундамента значительно сокращаются.
3. Мелкоразмерный ленточный фундамент позволяет, в отличие от безукладных оснований, сделать в жилом доме небольшой цокольный этаж, а также подвержен менее пучинистым явлениям.

Строительство нового основания следует начинать с земляных работ: выкопать траншею, глубина которой должна превышать глубину, на которой находилась подошва старого основания. Траншея выкапывается П-образной формы это необходимо для формирования каркаса с арматурой для объединения всех участков фундамента в одну жесткую конструкцию.

Если предполагается строительство новых построек, примыкающих к дому, то необходимо копать траншею на основании проектной документации. На дне траншеи оборудуйте песчаную подушку. Затем приступайте к изготовлению и установке опалубки. Проще всего сделать его из досок, которые отпилены с одной стороны. Они легко переходят в щиты нужного размера. В этом случае стоимость замены столбчатого фундамента будет ниже. Для их установки используются распорки и опорные колья, которые нужно вбить по периметру траншеи.

Внимательно проверьте правильность вертикального и горизонтального положения каждого экрана. Затем необходимо гидроизолировать внутренние части опалубки толпой или другим материалом и приступить к армированию нового мелкозаглубленного фундамента. Для этого используют стальные арматурные стержни, диаметр которых приближается к 14-16 миллиметрам. Стержни соединяются в раме с помощью гладких стержней сечением 8-10 миллиметров.

На этом этапе очень важно выдержать расстояние от продольных стержней до будущей поверхности ленточного фундамента. Обычно его берут равным 5 сантиметрам, этого достаточно, чтобы обеспечить надежную защиту металла от коррозии. Когда каркас готов, можно залить опалубку бетоном. При этом избегайте образования воздушных пустот в растворе, поэтому уплотняйте раствор через каждые 200 миллиметров.

Опалубку можно снимать через 3 дня после заливки бетона. Затем верхнюю и боковые части фундамента следует гидроизолировать рубероидом или мастикой. Засыпать пазухи песком и защитить отмостку снаружи. После того, как бетон наберет достаточную прочность (близко к двум неделям), нужно уложить первый элемент ленточного фундамента из доски, на которую следует установить временные опоры.

Нагрузка на новый фундамент

После установки нового фундамента можно переходить к его нагрузке. Действуйте по схеме замены столбчатого фундамента – одновременно двумя домкратами или каждым из них последовательно. Поднимите угол здания до освобождения клиньев, осторожно вытащите их, затем постепенно разгружайте домкраты, опуская каждый угол здания на новый гидроизоляционный фундамент.

При выполнении нагрузки нового фундамента контролировать вершины основания основания и использовать при необходимости пропитанные деревом, пропитанные деревом или металлические элементы, защищенные от коррозии, если вершина вершины ниже требуемый. Или отодвиньте нижний венец, если окажется, что вершина верха выше, чем нужно.

Таким образом, если вы обнаружили, что старый столбчатый фундамент начал разрушаться, на цоколе дома появились трещины, а само здание начало косить на одну сторону, следует немедленно заменить старый фундамент. Вы можете выбрать тип нового фундамента из нескольких вариантов, похожих на старый столбчатый фундамент, коричневатую сваю, винтовую или ленточную сваю. Но предпочтительнее всего обустроить мелкозабитый ленточный фундамент.

ТЕХНИЧЕСКИЙ ОТЧЕТ 2

ФОНД

Введение

Фонды обеспечивают поддержку конструкции, передающие свою нагрузку на слои грунта или порода, имеющая достаточную несущую способность и подходящая расчетные характеристики для их поддержки.

Существует очень широкий ассортимент типы фундаментов, подходящие для различных применений, в зависимости от соображения, такие как:

• Характер нагрузки, требующей поддержки.
• Грунтовые условия.
• Наличие воды.
• Космос.
• Доступность.
• Чувствительность к шуму и вибрации.

В широком смысле фонды могут быть классифицированы как неглубокие фундаменты или глубокие фундаменты.

• Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущими емкость поверхностных грунтов.
• Глубокие фундаменты необходимы там, где емкость поверхностных почв недостаточна для поддержки нагрузки, создаваемые конструкцией, и поэтому эти нагрузки должны быть переносится в более глубокие слои с большей несущей способностью.

Типы фундаментов глубокого заложения

1. Ленточный фундамент (или фундаменты)

Ленточный фундамент мелкозаглубленный фундамент, который используется для обеспечения непрерывного уровня (или иногда ступенчатая) полоса поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн, построенные по центру над ними.

Ленточные фундаменты могут использоваться для большинство подпочв, но наиболее подходят для почвы, которая относительно хороша несущая способность. Они особенно подходят для легких структурных нагрузок такие, как те, которые можно найти во многих жилых домах низкой и средней этажности, где масса можно использовать бетонные ленточные фундаменты. В других ситуациях усиленный может потребоваться бетон.

Как правило, размер и положение ленточный фундамент, как правило, связан с общей шириной стены. Глубина а традиционный ленточный фундамент, как правило, равен или превышает общий ширина стены, а ширина фундамента обычно в три раза больше ширины поддерживаемая стена. В результате нагрузка передается под углом 45º к стене. основание к почве.

Нижняя сторона ленточных фундаментов должен быть достаточно глубоким, чтобы избежать воздействия мороза; например, не менее 450 мм если они не опираются на скальные породы, и не менее 1 м на сильноусадочные глины.

Глубокие ленточные фундаменты могут быть необходимо там, где грунт с подходящей несущей способностью находится глубже.

Широкие ленточные фундаменты могут быть требуется там, где почва мягкая или имеет низкую несущую способность, чтобы распределить нагрузка на большую площадь. Для широких ленточных фундаментов обычно требуется армирование.

2. Фундаментные подушки

Фундаментные подушки обычно неглубокие фундаменты, но могут быть глубокими в зависимости от грунтовых условий. Они представляют собой форму распространенного фундамента, образованного прямоугольными, квадратными или иногда круглые бетонные «подушки», которые поддерживают локальные одноточечные нагрузки, такие как несущие колонны, группы колонн или каркасные конструкции. Тогда эта нагрузка распределяется подушкой по несущему слою почвы или горной породы под ним. Фундаменты на подушках также может использоваться для поддержки заземляющих балок.

Как правило, они однородны толщиной, но иногда верхняя поверхность может быть наклонной или ступенчатой. Их план форма будет зависеть от характера приложенной нагрузки и допустимого подшипника емкость нижележащих слоев. Их толщина должна быть достаточной для распределения нагрузка по форме в плане. Как правило, они усилены на всех, кроме наименьшие конструкции, с армированием, позволяющим воспринимать более высокие нагрузки и строительство более мелких площадок, которые требуют меньше земляных работ и использования менее конкретно.

Устройство блочных фундаментов будет варьироваться в зависимости от характера конструкции, которую они поддерживают, приложенные нагрузки, допустимую несущую способность нижележащих слоев и пространство доступны на сайте. Это могут быть:

а. Простой бетон

Гладкие бетонные фундаменты, не использовать армирование являются экономичным решением, но только там, где применяются нагрузка будет относительно легкой. Их также можно назвать основаниями. общее правило заключается в том, что глубина подушки должна быть равна расстоянию от лицевой стороной вертикального элемента к краю площадки с обеих сторон.

Фундаментные подушки могут быть выбраны как они не требуют больших раскопок и обычно подходят там, где несущая способность грунта достаточна на относительно небольших глубинах. Однако, они могут быть большими в плане и могут быть неэффективны против дифференциальных осадка, подъемные силы или силы ветра.

Пример простого бетонного фундамента.

б. Усиленный бетон

Добавление арматуры позволяет для относительно широких, но неглубоких фундаментов. Для того, чтобы сделать Армирующий каркас проще сконструировать и разместить, прокладки, как правило, имеют площадь квадратного плана. Железобетонное основание рассчитано на пролет в один направлении, с продольными основными стержнями в нижней части.

Где ширина основания с ограниченным доступом или там, где есть внецентренная/наклонная нагрузка, прямоугольные колодки могут быть разработан.

Железобетонный фундамент, построенный на месте.

в. Комбинированный столбчатый фундамент

Это где два фундамента подушки объединяются в более длинную и могут использоваться там, где внешняя колонка близка к границе участка или существующей стене. Цель состоит в том, чтобы уравновешивающий эффект внутренней колонны могут быть включены. Форма плана обычно прямоугольник.

 Сборный столбчатый фундамент, построенный на месте.

д. Непрерывная прокладка

Вот где фундамент подушки соединяются между собой в единый протяженный структурный элемент. Это часто случай, когда площадки и столбцы, которые они поддерживают, расположены близко друг к другу. К расширение арматуры между колодками, дифференциальная осадка может быть сопротивление и продольная жесткость могут быть улучшены.

эл. Подушка и балка основания

Это похоже на непрерывную площадку но отличается тем, что изолированные площадки меньшего размера соединены заземляющими балками. Этот способствует повышению жесткости конструкции.

Фундамент подушки и фундаментная балка для котла на проекте электростанции 55 МВт.

3. Сплошные фундаменты

Сплошные фундаменты (иногда называемые в виде стропила или матового фундамента) образованы железобетонными плитами одинаковой толщины (обычно от 150 мм до 300 мм), которые покрывают большую площадь, часто вся площадь здания. Они распределяют нагрузку, налагаемую рядом колонны или стены над площадью фундамента и могут считаться «плавающими» на земле, как плот плывет по воде.

Подходят в следующих случаях:

• Площади полов небольшие и нагрузка на конструкцию низкая, например, в одно- или двухэтажном домашнем строительстве.
• Требуется подвал.
• Плохое состояние грунта и ленточный или башмаковый фундамент потребуются значительные земляные работы, например, на мягкой глине, аллювиальных отложения, сжимаемая засыпка и т.д.
• Вероятен расчет или дифференциальный расчет.
• Там, где нецелесообразно создавать отдельные полоски или площадочные фундаменты для большого количества отдельных нагрузок. В общем условиях, если ленточный или кустовой фундамент будет покрывать 50% и более пола области, то плот может быть более подходящим.

Сплошной фундамент может быть быстрым и недороги в строительстве, так как они, как правило, не требуют глубоких раскопок по сравнению с для зачистки или подкладки фундамента, и они могут использовать меньше материала, поскольку они сочетают в себе фундамент с грунтовой плитой. Однако они менее эффективны там, где структурные нагрузки сосредоточены в нескольких сосредоточенных областях, и они могут быть склонны к эрозии по краям.

Как правило, они изготавливаются на уплотненное хардкорное основание (толщиной возможно 100 мм). Слой слепящего бетона Затем можно уложить, чтобы можно было сформировать плот (обычно 50 мм) с водонепроницаемая мембрана сверху.

Типы плотных фундаментов включают:

• Сплошные плиты, иногда называемые простыми плитами, и в том числе; плоские плоты, маты, плоты с широким носком, плоты с плоской подошвой, одеяло плоты и так далее.
• Плитный балочный плот.
• Сотовый плот.
• Свайный плот.

Бетонный плот, как правило, включает стальная арматура для предотвращения растрескивания и может включать балки жесткости или утолщенные области, чтобы обеспечить дополнительную поддержку для определенных нагрузок, для например, под внутренними стенами или колоннами (для которых может потребоваться продавливание армирование). Балки могут гордиться плотом, либо над ним, либо под ним, или могут быть «скрытые» балки, образованные усиленными участками в глубине плота. сам. Эти утолщенные участки особенно полезны там, где плохо грунтовые условия, так как в противном случае необходимая толщина самого плота могла бы быть неэкономичным.

Как правило, утолщенный армированный площадь создается по периметру плота для формирования краевой балки, поддерживающей наружные стены здания. Бетонный носок часто поддерживает внешний лист стены.

Этапы устройства мелкозаглубленного фундамента (пример армированного фундамента на площадке).

Шаги:
1. Земляные работы для фундамента в указанном месте. Выкапываемый объем обычно превышает размер фундамента.
2. Затем на землю заливают тощий бетон. Основной функцией тощего бетона является обеспечение однородной поверхности фундамента и предотвращение прямого контакта фундамента с грунтом. Затем опалубка устанавливается после измерения проделанной работы.
3. Далее выполняются работы по армированию исходя из проекта. Обычно стальная проволока и сварочные работы используются для связывания стальных стержней.
4. Работы по бетонированию проводятся после работ по армированию и монтажу опалубки.
5. Наконец, бетон фундамента оставляется для твердения на 3 дня. Обычно рабочий будет поливать фундамент для отверждения.

Типы фундаментов глубокого заложения

1. Свайные фундаменты

Свайные фундаменты глубокого заложения фонды. Они состоят из длинных, тонких, столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фонд это описывается как «сложенный», когда его глубина более чем в три раза превышает его ширину.

Свайные фундаменты в основном используется для передачи нагрузок от надстроек через слабые, сжимаемые пласты или вода на более прочную, более компактную, менее сжимаемую и более жесткую почву или скалы на глубине, увеличивая эффективный размер фундамента и сопротивляясь горизонтальные нагрузки. Они обычно используются для больших конструкций, а также в ситуации, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи могут быть классифицированы по их основной конструктивной функцией (торцевой подшипник, трение или их комбинация) или их способ постройки (вытесняющий (приводной) или замещающий (расточенный)).

Опорные сваи трение в основном происходит в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое ограничение от недр.

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по бокам ворса и подходят там, где более твердые слои находятся слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностями. сваи и почвы, что фактически снижает давление в баллоне.

Забивные (или смещаемые) сваи забиваются, забиваются, вбиваются или ввинчиваются в землю, перемещение материала вокруг ствола сваи наружу и вниз вместо удаление его. Эти сваи полезны в морских приложениях, стабильны в мягкие сжимающие почвы и может уплотнять рыхлую почву.

Буронабивные (или сменные) сваи удаление грунта для формирования отверстия для заливаемой сваи место. Они используются в основном в связных грунтах для образования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий. Они более популярны в городских условиях, так как имеют минимальную вибрацию, их можно используется там, где высота над головой ограничена, нет риска качки и где это может быть необходимо варьировать их длину.

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно вкручивать в земля. Процесс и концепция аналогичны ввинчиванию в дерево.

Микросваи используются там, где доступ ограничен, например опорные конструкции, затронутые осадкой. Их можно водить или вкручивать на место. Микросваи также можно использовать в сочетании с другими грунтами. методы модификации, когда сложные условия площадки и спецификации проекта присутствуют.

Свайные стенки могут использоваться для создания постоянных или временных подпорных стен стены. Они формируются путем размещения свай вплотную друг к другу. Эти могут быть близко расположенными смежными свайными стенками или смыкающимися секущимися свайными стенками; которые в зависимости от состава второстепенных промежуточных свай могут быть твердые/мягкие, твердые/твердые или твердые/твердые секущие стены. Шпунтовые сваи являются одним из видов свайных стен, которые обычно используются в нашей стране.

Выбор шпунта зависит от таких факторов, как:

• Тип работы, например. будь то постоянный или временный.
• Условия площадки.
• Требуемая глубина свай.
• Действующие изгибающие моменты.
• Характер строения.
• Требуемый тип защиты.

Широкий спектр оборудования доступны для забивки свай, в том числе:

• Ударные молоты: Молоты, приводимые в действие паром, сжатые воздух или дизель.
• Гидравлические приводы: гидроцилиндры толкают сваи в земля.
• Вибрационные приводы: сваи вбиваются в землю вибрацией.
• Вращающиеся шнеки: используются для завинчивания сменных свай в земля.

Этапы строительства глубокого фундамента (Пример установки свай с забивным концом на площадке).

а. Разметка точек свай на площадке на основе разработанного плана прокладки точек свай.

б. Демобилизация свай на площадке. Грузовик отправляет группу свай на площадку, а кран выполняет работы по демобилизации свай в подходящем месте рядом с точкой сваи.

в. Затем сваебойная машина начала перемещать сваю и забивать сваю в забитой точке.

  д. В последнюю очередь сваю забивают на твердый слой или до тех пор, пока он не схватится.

2. Перегородка

Перегородка представляет собой структурную бетонная стена, построенная в глубокой траншеи, отлитая на месте или с использованием сборных железобетонных изделий. Диафрагменные стенки часто используются на перегруженных площадки, расположенные рядом с существующими постройками, с ограниченным пространством над головой или если котлован находится на такой глубине, что в противном случае потребовалось бы удаление значительно большие объемы грунта для обеспечения устойчивых изрытых склонов.

Мембранные стенки подходят для большинство грунтов и их установка создают лишь небольшую вибрацию и шума, что повышает их пригодность для работ, проводимых вблизи существующие конструкции. Кроме того, соединения плит перекрытий и заглубленная опалубка могут быть встроены в стены.

Стены обычно имеют толщиной от 500 до 1500 мм и могут быть выкопаны на глубину более 50 м. Земляные работы обычно проводятся с использованием механических или грейферы с гидравлическим приводом. Определенные грунтовые условия или большая глубина могут требуют использования гидромельниц – гидравлическая обратная циркуляция траншейные фрезы – для проникновения в твердую породу путем «резания», а не «копать». Гидромельницы могут достигать глубины до 80 м.

Устойчивость котлована поддерживается с помощью бурового раствора, обычно бентонитового шлама. Это контролируемая смесь, обладающая тиксотропными свойствами, т. е. оказывающая избыточное давление земли и гидростатические давления по бокам земляные работы. Стены возводятся с использованием армированных или неармированных бетон, в отдельных панелях, длина которых обычно составляет от 2,5 до 7 м. Специализированный стопорные концы можно использовать для образования швов между соседними панелями, с водяным бар включен через суставы. Более сложные аранжировки, такие как «L» или Т-образные панели могут быть изготовлены там, где дополнительный изгибающий момент необходима пропускная способность или жесткость стенки.

Сборные железобетонные перегородки имеют те же преимущества, но менее гибкие с точки зрения дизайна. Единицы устанавливаются в траншею, заполненную специальной смесью бентонита и цемента с добавлением замедлителя для контроля времени схватывания. Грунтовые анкеры используются для привяжите панели или столбы к сохраненной земле, чтобы обеспечить устойчивость.

Высокая стоимость диафрагменных стен может сделать их нерентабельными, если только они не могут быть встроены в часть здания состав. Поэтому они подходят для глубоких подвалов, подземных автостоянок. и железнодорожные станции, подходы к туннелям, подземные переходы, глубокие шахты для туннеля вентиляция, насосные станции и так далее.

3. Кессон

Кессон представляет собой коробчатую конструкцию обычно используется в проектах гражданского строительства, где работы выполняются в участки, погруженные в воду. Такие проекты могут включать:

• Мостовые опоры.
• Устои в озерах и реках.
• Буровые и другие берегоукрепительные работы.
• Причалы и доки.
• Большие сооружения на воде.

Кессоны отличаются от коффердамов что коффердамы удаляются после завершения работ, а кессоны построен, чтобы оставаться на месте как часть завершенной структуры.

Кессоны могут быть изготовлены из материалов включая древесину, сталь, кирпичную кладку и железобетон, и может быть построены на берегу, затем доставлены в нужное место, где они затоплены на место, обеспечивая доступ к основанию и выемке фундамента необходимая глубина.

Особенно подходят для строительство подводных фундаментов или там, где вода глубокая, так как они достаточно прочны, чтобы выдерживать значительные вертикальные и горизонтальные нагрузки, т.к. а также боковые силы, такие как волны.

Кессон ящика

Это водонепроницаемая древесина или железобетонный короб с закрытым дном и открытым верхом. Кессон отлить и вылечить на земле, а затем погрузить на место, или его можно положить поверх формирование ворса. Песок, бетон или гравий используются для утяжеления и погружения. кессон. Это наиболее подходит для областей, где несущие слои достаточно уровень и земляные работы не требуются, хотя некоторые дноуглубительные работы возможны для дальнейшего выравнивания основания, если это необходимо, чтобы избежать опрокидывания кессона один раз на месте. Этот тип кессонов, как правило, относительно экономичен, но может не подходит, если несущий слой требует уплотнения и/или выравнивания.

Открытый Кессон

Деревянный, стальной или бетонный ящик, открытый как снизу, так и сверху. Стены тяжелые и сделаны с острыми краями, облегчающими процесс погружения. Есть три разных типы открытого кессона:

я. Одинокий стена II. Цилиндрический III. Открытый с углублением скважин

Пример открытого кессона.

Пневматический кессон

Пневматические кессоны закрытые на сверху, но открыт снизу, вода вытесняется сжатым воздухом, создание рабочей камеры, которая герметична, чтобы земляные работы были выполненный. Это подходит, когда нет возможности копать влажный грунт в Открыто.

Хотя этот метод подходит для сложных местах, таких как глубины от 25 до 40 м, это сложная, медленная и дорогая процедура.

Выбор типа Фонд

Выбор определенного типа основания часто основывается на ряде факторов, таких как:

1. Достаточная глубина

Фундамент должен иметь достаточную глубины, чтобы предотвратить повреждение от мороза. Для таких фундаментов, как опоры мостов, глубина фундамента должно быть достаточно, чтобы предотвратить подмыв грунта.

2. Потеря несущей способности

Фундамент должен быть защищен от нарушение несущей способности.

3. Осадка

Фундамент не должен оседать до до такой степени, что это повреждает конструкцию.

4. Качество

Фундамент должен иметь соответствующую качество, чтобы оно не подвергалось порче, например, от сульфата атака.

5. Достаточная прочность

Фундамент должен достаточной прочности, чтобы он не ломался и не разрушался под воздействием нагрузки надстройки. Фундамент также должен быть правильно построен в соответствие проектным характеристикам.

6. Неблагоприятные изменения грунта

Фундамент должен выдерживать сопротивляться длительным неблагоприятным изменениям почвы. Примером может служить экспансивная почва, которая может расширяться или сжиматься, вызывая смещение фундамента и повреждение состав.

7. Сейсмические силы

Фундамент должен выдерживать поддерживать конструкцию во время землетрясения без чрезмерной осадки или боковое движение.

На основе анализа всех факторы, перечисленные выше, конкретный тип фундамента (т. е. неглубокий или глубокий) будет рекомендован инженером-геотехником.

Неудачи Фонда

Фонды обеспечивают поддержку и сопротивление нагрузкам конструкций выше. Они выполняют структурную системы, которые передают нагрузки на нижний грунт и обеспечивают устойчивость, включая сопротивление опрокидыванию, скольжению и подъему, для общего состав. Из-за важности их структурной системы для общего конструкции, крайне важно, чтобы их структурная целостность поддерживалась для общая структура, чтобы функционировать. Однако в некоторых случаях фонды могут неудача. Теперь мы собираемся исследовать различные типы причин, которые могут повлиять на разрушение фундаментов, с целью предотвращения и устранения повреждений.

Ниже приведены причины основания отказы:

Неравномерная нагрузка

Неравномерное распределение нагрузки от надстройки может вызвать неравномерное напряжение в разных местах основа. Это может привести к дифференциальной осадке в местах, где вертикальные структурные элементы, такие как колонны и стены, непосредственно передают нагрузка надстройки на фундамент. Дифференциальный расчет может в конечном итоге привести к трещинам в фундаменте.

Перегрузка

Перегрузка с надстройки также может привести к разрушению фундамента. Фундаменты могут разрушиться, треснув, когда расчетный момент и/или сдвиг выше его момента и/или способности к сдвигу. Разрушение также может произойти при наличии больших сосредоточенных или точечных нагрузок, которые может привести к большому продавливанию фундамента, а при превышении расчет опорного давления.

Различные свойства почвы на интерфейс фундамента

Различные части фундамента могут опираться на разные свойства почвы. Например, одна часть фундамент может сидеть на глине, а другая часть фундамента может сидеть на камень. Когда все проектные проверки достаточны для одной части фундамента из-за та часть, которая стоит на хорошей почве, и когда проверки не справляются с другой частью фундамент из-за плохих свойств грунта на другой части фундамента, весь фундамент может выйти из строя.

Необходимо провести наземное исследование используется для определения этих различных свойств почвы. Основа конструкция должна быть спроектирована с учетом различных грунтов жесткость и свойства грунта.

Недостаточное уплотнение почвы

Насыпь почвы под фундамент может быть не уплотнен должным образом и до требуемой степени уплотнение. Так как грунт не уплотнен должным образом, могут образовываться воздушные пустоты. внутри почвы, в которой почва и вода могут перемещаться внутрь и наружу. Там будет затем происходит движение в почве, вызывающее набухание и сжатие. вздутие и сжатие грунта могут вызвать давление на фундамент, что почва поддерживает.

Воздушные пустоты в почве могут вызвать рыхлая почва или почва с низкой плотностью, которой не хватает прочности для поддержки основа. Плохое оборудование для уплотнения также может привести к разрушению фундамента.

Поэтому лучше уплотнить грунт под фундаментом до требуемой степени уплотнения перед бетонированием размещение фундамента, чтобы уменьшить смещения грунта, чтобы увеличить реакции грунтового основания и плотности грунта, а также для уменьшения дифференциального и общего осадка фундамента.

Неравномерный уровень влажности почвы под фундаментом

Аналогично описанному выше сценарию, неравномерный уровень влажности почвы может вызвать вспучивание и сжатие почвы при определенные части фундамента. Это может привести к стрессу при пересечении места, где почва набухает и сжимается, а где нет.

Изменения уровня влажности почвы под фундаментом
Влажность почвы может меняться из-за изменения уровня влажности, дождливой погоды погодные условия или плохие дренажные условия, которые могут вызвать набухание (или вздутие) почвы и сжиматься, что приводит к трещинам. Похоже на недостаточную почву уплотнение, пустоты в почве могут быть заполнены водой или другими жидкости, которые могут создавать давление на частицы почвы со стороны жидкости. 902:30  Однако в засушливые периоды вода испаряется из почвы и выходит из пустот в почве. Это может вызвать усадку почвы.
 Кроме того, при наличии трещин в фундаменте просачивание воды может также происходят.

Вибрация от соседней постройки
Вибрация от соседней постройки может смещать частицы грунта под фундамент. Это может затем создать воздушные пустоты в почве, которые могут разрыхляться. почву и уменьшить плотность почвы. Чем ниже плотность почвы, тем ниже прочность грунта для поддержки фундамента. Это вызовет провал фундамента.

Испарение
Если рядом с фундамент, деревья могут испарять воду из почвы в свои корни и в атмосферу. Это может привести к изменению уровня влажности почвы.

Заключение

Фундамент – это основа и одна из самых важных частей в возведение любого здания или сооружения. Фонд выступает в качестве основной части нести нагрузку конструкции над ней и передавать нагрузку в землю на предотвратить обрушение конструкции или здания. Тип фундамента должен быть мудро выбран и спроектирован на основе типа почвы на участке, чтобы максимизировать его функция.
