Столбчатый фундамент производственного здания: Промышленные виды и типы фундаментов

основания панельных, модульных, зданий из сендвич-панелей

Если для жилых малоэтажных домов могут использоваться мелкозаглубленные фундаменты ленточного типа сборные или монолитные, то для строительства промышленных зданий и сооружений используются совершенно другие фундаменты, кардинально отличающиеся своей конструкцией и размерами от всех прочих.

И связано это, прежде всего, с теми нагрузками, которые должны выдерживать фундаменты промышленных зданий: оборудования, мебели, складских помещений, транспорта, в зависимости от целевого назначения.

Виды фундаментов для промзданий

Выбор того иного типа фундаментов промышленных зданий зависит от многих факторов:

• Геологической характеристики грунтов.
• Уровня промерзания почвы в районе строительства.
• Уровня грунтовых вод.
• Полного комплекса нагрузок.
• Климатических условий – преобладающих ветров, количества осадков.
• Характера деятельности того предприятия для которого выбирается тип фундамента; наличия близко расположенных автострад, железнодорожных путей, аэропортов, метро.

Для строительства промышленного объекта фундаменты могут устраиваться сборные, сборно – монолитные или монолитные.

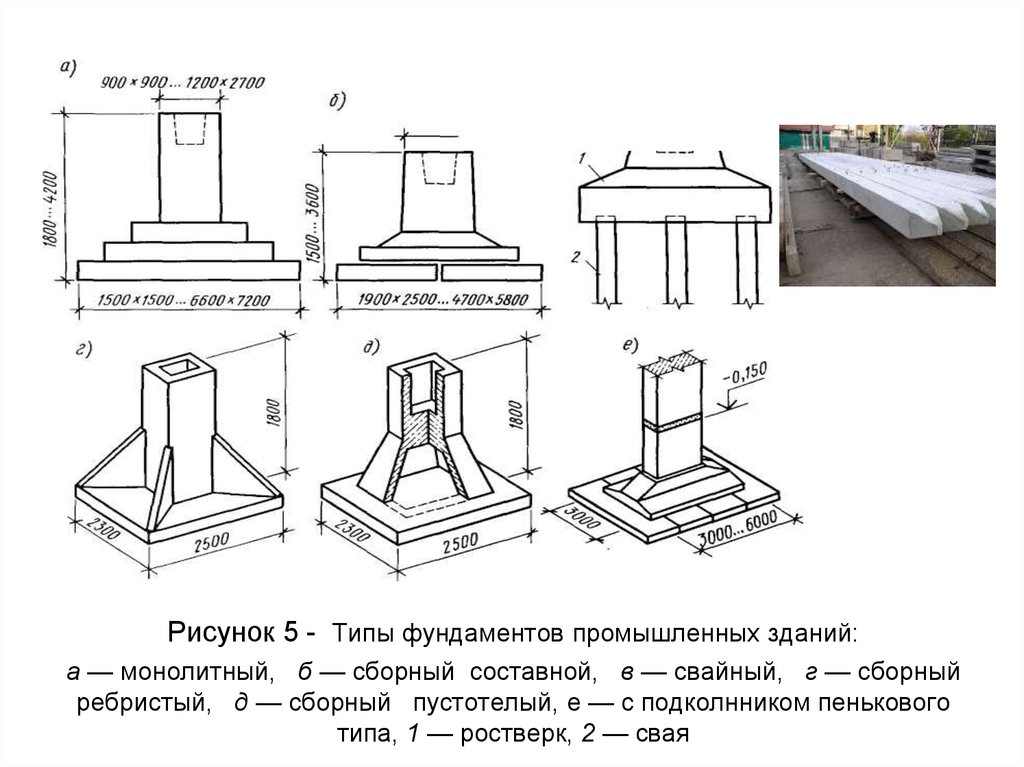

По конструктивным особенностям фундаменты разделяют на ленточные, свайные, столбчатые или плитные.

Ленточные конструкции выполняются под несущие наружные и внутренние стены, которые возводятся из кирпича, газо-, пенно- и силикатных бетонных блоков. Лента фундамента  может выполняться как из сборных элементов, так и быть монолитной. Данный тип фундаментов может устраиваться как на грунтовое основание, так и на свайное.

При опирании фундамента на грунт нагрузки от здания передаются непосредственно в землю. Если ленточный фундамент опирается на монолитный ростверк, выполняемый, обычно, из железобетона, то в этом случае нагрузки передаются на сваи, которые уже дальше распределяют их в грунт.

Свайный фундамент применяют, когда в районе строительства грунты слабые, пучинистые, имеющие низкую несущую способность.

При этом свайные фундаменты различают по способу установки свай:

• Сваи – стойки.
• Висячие сваи.

Сваи стойки выбираются в том случае, когда под небольшим слоем слабого грунта находится пласт прочной породы, на которую и опирается свая. В противном случае, когда длина сваи не может дойти до прочного основания, устраивают сваи висячие.

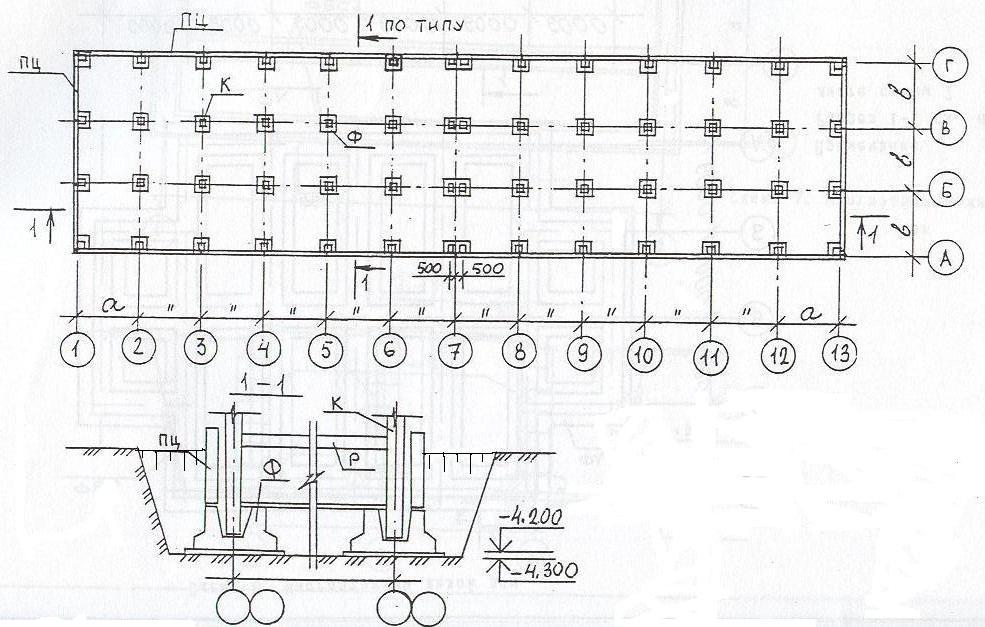

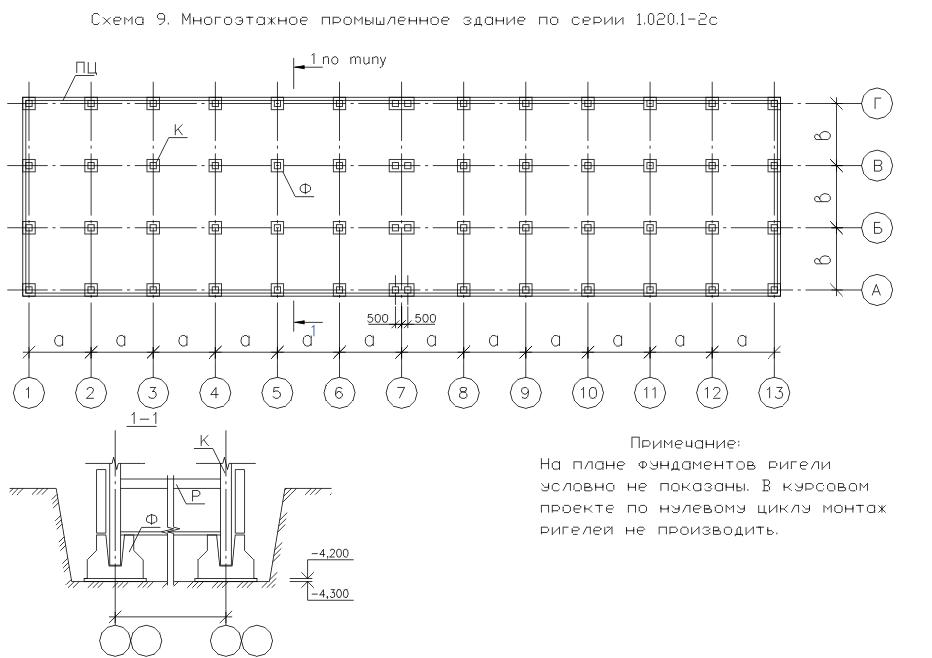

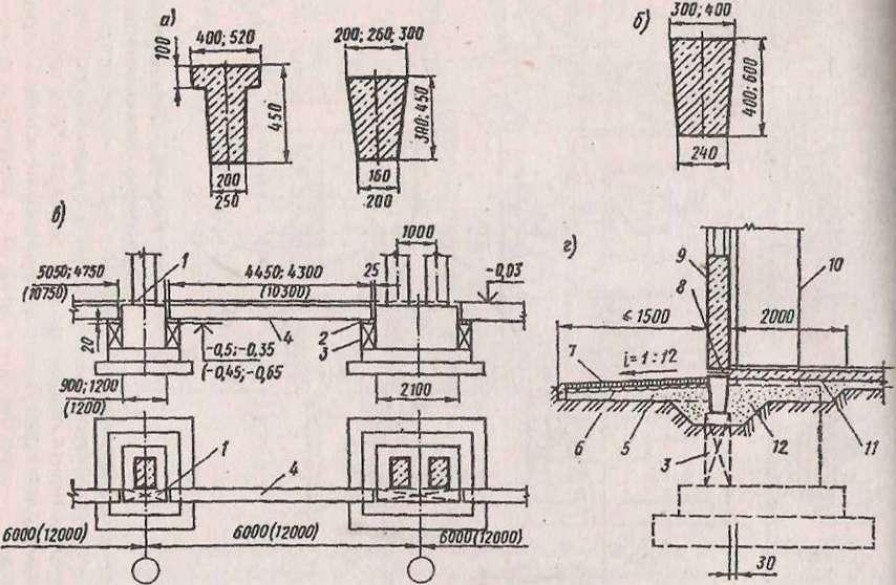

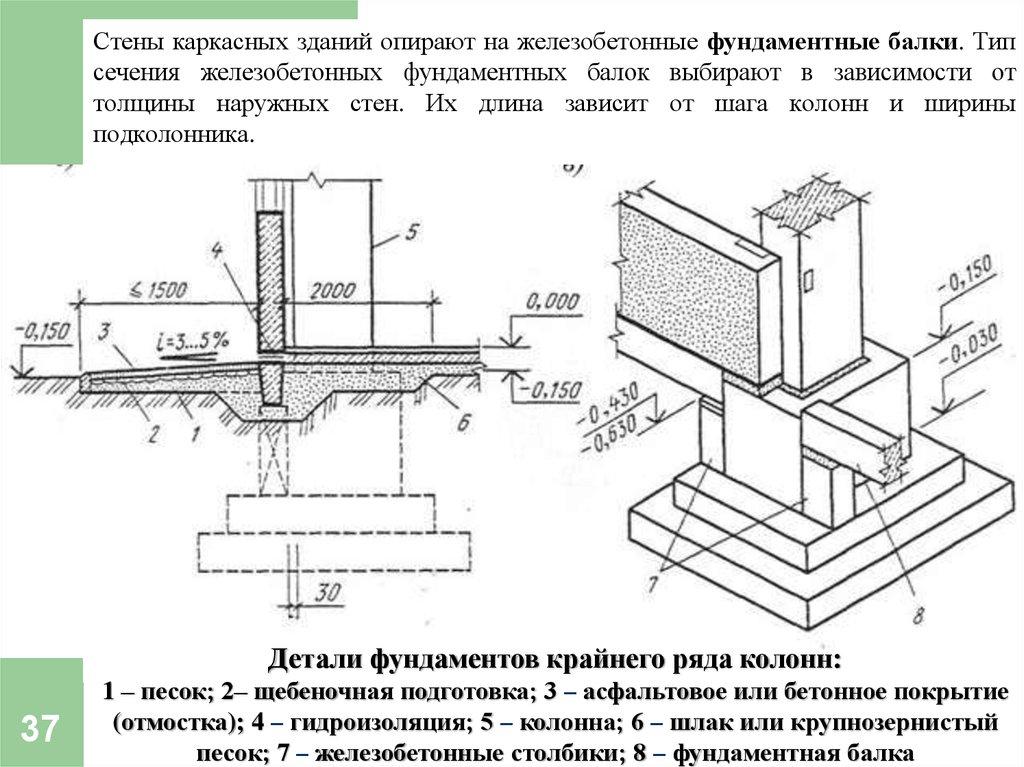

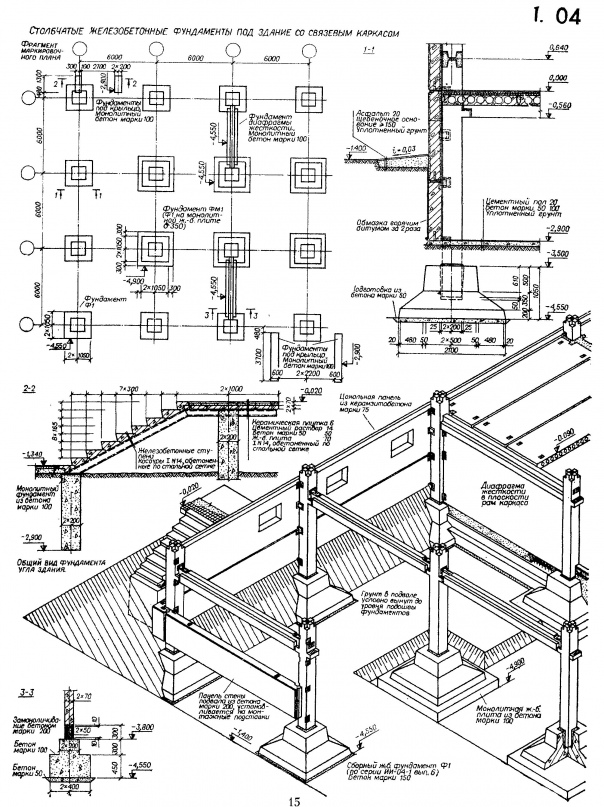

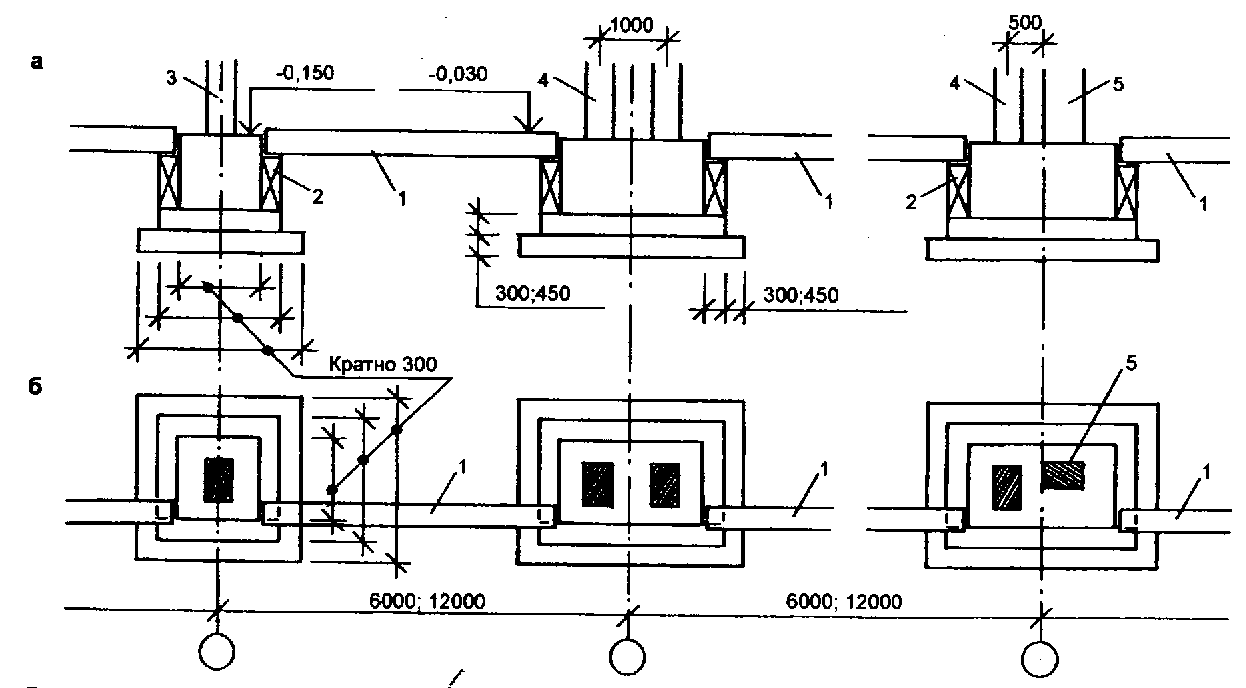

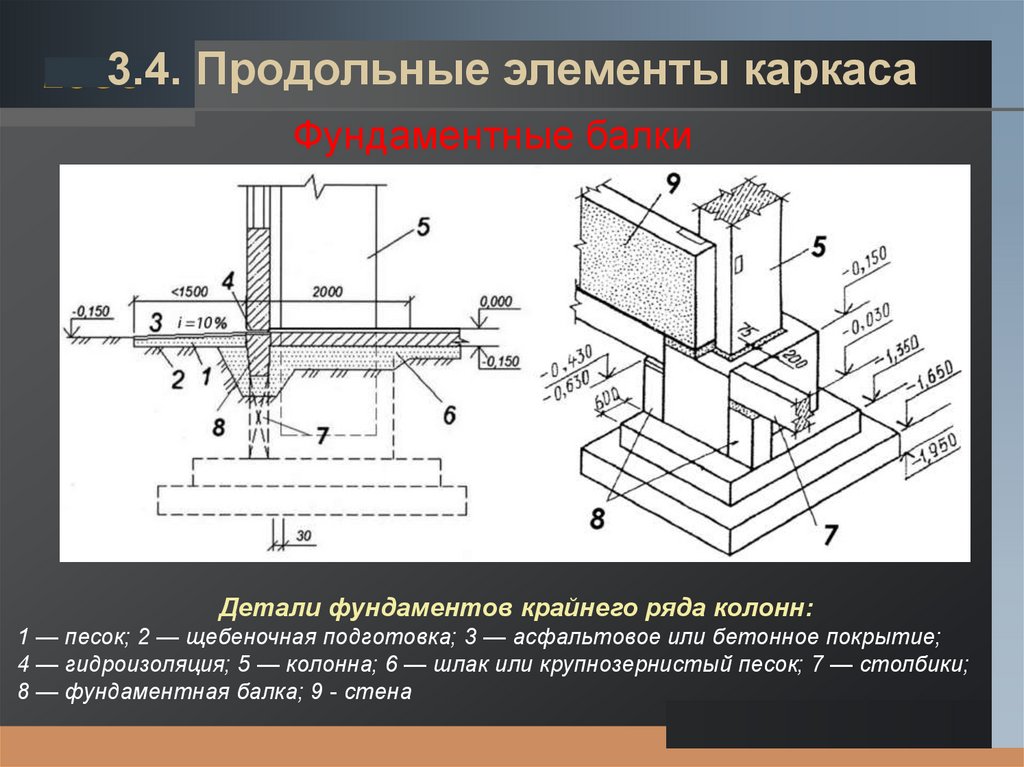

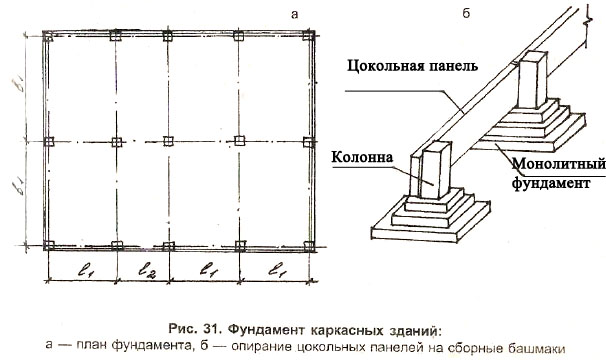

Когда возводится здание с каркасной системой стен, фундаменты под колонны зданий устраиваются столбчатые. При этом подразумевается, что нагрузка и давление от отдельно стоящей колонны не превосходит несущую способность грунта. Столбчатые фундаменты могут возводиться также и под каркасные здания, где в качестве опоры используют отдельные столбы, соединяющиеся между собой рандбалками, образующими ростверк. Давление на грунт, вызываемое всеми нагрузками происходит именно через данные балки.

Фундамент плитный или, как его еще называют, «плавающий», представляет собой конструкцию в виде плоской плиты, выполняемой из железобетона, расположенной под всем зданием. Такому фундаменту не страшны любые подвижки грунта, режимы замораживания и оттаивания, просадки почвы. Здание надежно располагается на плите, которая двигается вместе с грунтом, не нанося вреда самому сооружению.

Независимо от того, какие выбраны конструктивные решения фундаментов промышленных зданий, все они должны отвечать строительным нормам и правилам, основываться на инженерных расчетах.

 Собираем нагрузки

Рассмотрим, каким нагрузкам подвергаются фундаменты зданий. Это — постоянные и временные нагрузки.

К постоянным относятся:

• Вес всех строительных материалов, используемых при возведении наружных и внутренних стен.
• Перекрытий.
• Крыши и кровли.
• Оконных и дверных конструкций.
• Вес лестничных маршей и площадок.
• Стационарного оборудования, если речь идет о промышленном предприятии.

К временным или динамическим нагрузкам можно отнести:

• Вес мобильного оборудования, мебели, людей, проживающих или работающих в данном здании.
• Инженерного оборудования, обеспечивающее безопасность и комфорт – пожарные лестницы, аэраторы, мостики и трапы на крыше, кондиционеры, вентиляция и прочее; снеговые и ветровые нагрузки.
• Нагрузка на грунт от расположенных вблизи проезжих автомобильных дорог, железнодорожных путей, аэропортов, подземных сооружений.
• Все значения собранных нагрузок учитываются при разработках проектов, где на этом основании выбирается тип и вид фундамента, его размеры и глубина залегания.

Состояние грунта

Но на глубину залегания основное влияние оказывает геологическое состояние грунта в районе строительства промышленного объекта. Почвы, как известно, состоят из разных пластов пород, расположенных на разных уровнях.

Чтобы рассчитать, например, фундаменты каркасов промышленных зданий, необходимо провести геологические изыскательские работы. Именно от их результатов будет зависеть какой тип фундамента подходит для того или иного здания промышленного типа.

Кроме состояния грунта на выбор фундамента оказывает влияние и глубина залегания грунтовых вод и уровень промерзания почвы в данном месте застройки.

Фундаменты для разнотипных зданий

• Фундамент под здание из сэндвич панелей

Если грунты слабые, то понизив уровень грунтовых вод путем устройства дренажных систем, можно устраивать фундамент под здание из сэндвич панелей, поскольку такие конструкции не имеют значительного веса, но никак не для крупных сооружений, где нагрузки велики. И в этом случае может рассматриваться свайный фундамент.

Сваи изготавливаются из железобетона, металла, дерева, бетона в виде многогранных или круглых стержней. Предназначаются данные изделия для погружения в грунт. Фундамент, образованный сваями может состоять из отдельных свай или группы, называемой кустом. Группы свай по верху соединяются жесткой конструкцией, называемой ростверк, который может быть монолитным в виде балки или плиты, или сборным, но в этом случае только балочным.

Ростверки бывают высокими и низкими. Высокие ростверки представляют собой основание здания или сооружения, лежащее выше уровня земли. Низкие, соответственно, это те, которые находятся ниже уровня земли.

• Фундамент панельных зданий

Современное строительство располагает широким набором конструктивных решений для возведения зданий и сооружений разного типа.

Например,  фундаменты панельных зданий выполняются путем устройства монолитного железобетонного или сборного основания. При этом делается расширение нижней части фундамента, которая более равномерно передает нагрузку от веса сооружения на грунт. Бетонирование происходит послойно с обязательным применением глубинных или поверхностных вибраторов, в зависимости от того, какой формы и размера элемент подлежит бетонированию.

Основание должно представлять собой песчано гравийную подушку, на которую устанавливаются фундаментные плиты трапециевидной формы. Поверх фундаментных плит монтируются бетонные блоки.

• Фундамент под модульное здание

В отличие от панельных конструкций фундамент под модульное здание, может выбираться любого типа и вида, учитывая, что такое сооружение не оказывает большого давления на грунт. В этом случае весь упор при выборе фундамента делается не на способность грунта выдержать нагрузки от веса строения, сколько на состав грунта.

Нет нужды устраивать мощный фундамент, если можно сделать основание для модульного сооружения с минимальными финансовыми затратами, использовав, например винтовые или буронабивные сваи.  Кстати, для здания из сэндвич панелей, которые в последнее время получили широкое распространение, фундамент выбирается по тому же принципу, что и для модульных сооружений.

• Фундаменты крупнопанельных зданий

В строительстве фундаменты крупнопанельных зданий, в зависимости от состояния грунта, могут устраиваться путем сооружения ленточных, свайных и плитных.

Свайные фундаменты хороши тем, что при низкой деформативности имеют хорошую несущую способность. Широко применяются в многоэтажном строительстве. Плитные фундаменты для крупнопанельного здания или сооружения представляют собой монолитную плиту из железобетона, толщина которой может достигать одного метра. Однако плитные фундаменты могут возводиться с использованием сборного железобетона.

Самыми часто применяемыми фундаментами остаются сборные ленточные, которые монтируются в виде сплошной или прерывистой ленты под всеми несущими конструкциями стен. Могут состоять из бетонных подушек и стеновых фундаментных блоков.

Обследование двух фундаментов под колонны для проведения дальнейшей реконструкции

Содержание

1. Введение
2. Краткая характеристика объекта исследования
3. Результат обследования фундамента
4. Выводы и рекомендации
5. Результаты испытаний прочности бетона
6. Графические материалы
7. Документация, предоставленная заказчиком.
   План на отм. 0.000.
8. Фотофиксация

Введение

Краткая характеристика объекта исследования

Результат обследования фундамента

Выводы и рекомендации

На основании проведённого технического обследования объекта конструкций фундаментов столбчатых колонн по адресу: …, можно сделать следующие выводы:

1. Столбчатые фундаменты являются основаниями металлических колонн производственного здания. На момент проведения обследования металлические колонны и конструктивные элементы частично демонтированы, ведётся процесс реконструкции.
2. На момент проведения обследования обмазочная гидроизоляция утратила свои свойства и железобетонные конструкции имеют повышенную влажность из-за нахождения без эксплуатации, без укрытия и инженерной защиты, под воздействием атмосферных осадков. Грунтовые воды, в отрытых шурфах, не зафиксированы.
3. Техническое состояние столбчатых фундаментов оценивается как работоспособное.
4. Дефектов в виде деформационных трещин, коррозии бетона и отслоения защитного слоя бетона, вследствие коррозии арматуры, в отрытых шурфах не зафиксировано.
5. Среднестатистическая прочность бетона столбчатых фундаментов, по результатам испытаний неразрушающими методами контроля, соответствует классу бетона В30.

Результаты испытаний прочности бетона

Графические материалы

Документация, предоставленная заказчиком.

Фотофиксация

типов фундаментов для коммерческих зданий: пять отличных вариантов!

Коммерческие фонды различаются в зависимости от состояния почвы, размера здания и бюджета. В зависимости от предполагаемых динамических, стационарных и внешних нагрузок инженеры-строители проектируют фундамент с идеальной расчетной несущей способностью. Таким образом, они гарантируют безопасность и устойчивость здания. Итак, если вы планируете построить новое здание, склад, офисное здание или любую коммерческую структуру, здесь мы представляем вам различные коммерческие типы фундаментов .

Знание распространенных типов фундаментов для строительства коммерческих зданий и их преимуществ поможет вам выбрать тот, который наилучшим образом соответствует вашим требованиям. Узнав больше о бетонных фундаментах, вы узнаете, как нанять квалифицированного и опытного подрядчика по бетону для профессионального завершения вашего проекта.

Почему прочный коммерческий фундамент так важен?

Из-за более высоких сжимающих нагрузок и напряжений типы фундаментов для коммерческих зданий имеют самые строгие стандарты.

Чем больше здание, тем сильнее оно будет тонуть или карабкаться. Таким образом, роль фундамента здания состоит в том, чтобы предотвратить неприятную осадку и гарантировать устойчивость конструкции.

Фундамент – это конструктивный элемент, который несет все постоянные, временные и экологические нагрузки здания.

Для железобетонного здания некоторыми постоянными нагрузками являются каркасы, стены, полы, потолки, лестницы, крыши и водопровод. Живые нагрузки относятся к изменяющимся нагрузкам по величине и положению. Некоторыми примерами динамических нагрузок являются люди, мебель, транспортные средства или компьютеры.

Весь этот вес и напряжение приходится на основание фундамента, и такие нагрузки одновременно передаются на грунт.

Таким образом, инженеры и бетонщики должны построить достаточно прочный фундамент, чтобы удержать здание на ногах. Здание должно стоять даже после сильного урагана, ветра или землетрясения.

5 Типы прочных фундаментов для коммерческих зданий

Коммерческие типы фундаментов сгруппированы в две большие категории: неглубокие фундаменты и глубокие фундаменты. Мелкозернистые фундаменты включают в себя отдельные фундаменты, настенные фундаменты, комбинированные фундаменты, а также плотные или матовые фундаменты. Напротив, свайный фундамент представляет собой фундамент глубокого заложения, используемый для высотных зданий.

Проще говоря, термины «неглубокий» и «глубокий фундамент» относятся к глубине почвы, на которой инженеры-строители строят фундамент. Важно отметить, что мелкозаглубленный фундамент идеально подходит для легких конструкций. Напротив, глубокие фундаменты обеспечивают прочную основу при плохих почвенных условиях и огромных нагрузках, таких как тяжелое здание в несколько этажей.

Индивидуальный фундамент

Эти фундаменты являются стандартными для обычных зданий, как правило, высотой до пяти этажей.

Фундамент этого типа идеально подходит для поддержки, транспортировки и распространения концентрированных колонн непосредственно на почву.

Проще говоря, в этом типе используются одиночные колонны для передачи нагрузки на распорное основание, которое равномерно распределяет нагрузки на грунт.

Фундамент на открытом фундаменте имеет более широкую нижнюю часть по сравнению с несущей колонной. Затем более широкое прямоугольное основание «распределяет» вес конструкции по большей площади для лучшей устойчивости.

Количество отдельных опор будет зависеть от несущей способности грунта и веса здания.

Нажмите здесь, если хотите узнать больше о широком использовании фундаментов в коммерческом строительстве.

Фундамент стены

Этот тип фундамента выглядит как расширение нижней части стены, которого будет достаточно для передачи и распределения строительных нагрузок на грунт.

Фундамент стены представляет собой сплошной ленточный фундамент по длине стены.

Строительные инженеры и архитекторы используют этот тип фундамента по периметру здания, и в зависимости от требований нагрузки они могут использовать его для внутренних стен.

Комбинированный фундамент

Инженеры-строители и бетонщики будут сочетать ленточный фундамент (стеновой фундамент) с отдельным основанием (столбчатый фундамент).

Комбинируя оба типа фундамента, инженеры создают идеальную опору, способную выдержать вес здания и компенсировать недостаточную несущую способность грунта.

Инженеры-бетонщики обычно проектируют каждый комбинированный фундамент так, чтобы он выдерживал нагрузку от двух или более колонн. И они рекомендуют этот тип фундамента для строительства зданий с ограниченными размерами или вблизи канализационной линии или линии собственности.

Плотный или матовый фундамент

Матовый фундамент или плотный фундамент представляет собой железобетонную плиту на большой площади, на которой держится множество колонн и стен.

Среди мелкозаглубленных фундаментов ростверковый фундамент может выдерживать более негабаритные нагрузки.

Инженеры и бетонщики рекомендуют этот тип фундамента, когда несущая способность грунта низкая, а нагрузка на колонны огромна.

Весь цоколь работает как бетонный плитный фундамент. Общая нагрузка конструкции распределяется равномерно по всей площади фундамента.

Таким образом, здание будет плавать на уровне земли на плотном фундаменте.

Свайный фундамент

Свайный фундамент является широко используемым типом глубокого фундамента. В этой системе фундамента используются бетонные просверленные сваи для передачи огромного количества нагрузок на почвенные слои .

Инженеры-строители возводят сваи или пробуренные опоры группами или группами, чтобы воспринимать нагрузки на колонны.

Так что же это за буровые сваи?

Буровой пирс — это система глубокого фундамента, в которой используются бетонные цилиндры большого диаметра, закопанные в землю.

Для строительства пробуренного пирса инженеры-строители выкапывают отверстие большого диаметра на расстоянии от пяти до пятидесяти метров от поверхности, чтобы добраться до твердой породы. Затем на армированную отливку заливают бетон, создавая достаточную несущую способность.

После того, как все бетонные опоры затвердеют, что может занять более 28 дней, строительный подрядчик продолжит строительство.

Инженеры-строители и подрядчики по бетону будут строить ростверк сваи, представляющий собой железобетонную плиту. Наконечник сваи работает как распорное основание, которое распределяет вес конструкции и нагрузки на колонны на группы пробуренных свай, заглубленных в землю.

Подводя итог, можно сказать, что свайные фундаменты переносят большую нагрузку конструкции на твердую породу значительно ниже уровня земли, где нельзя использовать мелкозаглубленные фундаменты.

Этот тип фундамента является лучшим вариантом, когда строительная нагрузка является массивной и сосредоточенной. Кроме того, это идеальный тип фундамента для строительства на сжимаемой почве или водно-болотных угодьях.
