Столбчатый монолитный фундамент

При внешней схожести со свайным основанием монолитный столбчатый фундамент отличается от него, как технологией изготовления, так и глубиной залегания. Сваи погружают до несущих пластов, независимо от уровня промерзания, столбы заглубляются меньше (отметка промерзания + 0,3 м). Буронабивные конструкции заливают в пробуренное в земле отверстие, при изготовлении столбчатых оснований объем земляных работ больше.

Технология позиционируется, как бюджетный фундамент для легких построек (срубы, каркасные, панельные, фахверковые, щитовые здания). Она пригодна для ровных участков, непучнистых грунтов с достаточной несущей способностью, низким уровнем УГВ.

Технология изготовления монолитного столбчатого фундамента

Чтобы столбчатый фундамент позволил сэкономить бюджет строительства, необходимо выполнить условия:

  • заглубление в пределах 0,7 м
  • непучнистый грунт
  • низкий уровень УГВ
  • участок с нормальным рельефом без уклонов
  • ростверк из бруса или металлопроката
  • стены каркасные, панельные, рубленые

При выборе монолитного висячего ростверка экономический эффект резко снижается из-за повышения трудоемкости работ.

Проектирование

На начальном этапе столбчатый фундамент необходимо рассчитать по несущей способности, выбрав сечение столбов, ростверка. При выборе монолитной технологии строительства минимальное сечение каждого столба ограничено 400 мм2, на практике выбирают 25 х 25 см и больше. Для повышения горизонтальной устойчивости, несущей способности подошва столбов расширяется уступами. Оптимальными размерами для бетонной подготовки уступа являются:

  • высота – 0,6 – 0,4 м
  • ширина – больше высоты в 2 – 1,2 раза в зависимости от марки бетона

Рекомендуемый шаг столбчатого поля фундамента составляет 2 – 1 м на прямых участках. Под сопряжениями стен, углами, массивными конструкциями (крыльцо, внутренняя лестница, печь) столбы в проект закладываются в обязательном порядке.

Разметка

Размечают столбчатый фундамент в пятне застройки следующим образом:

  • вынесение осей
  • натяжение шнуров по наружным граням столбов для каждой стены дома
  • установка шнуров по внутренним граням столбов

После этого необходимо убедиться в одинаковой длине диагоналей прямоугольных зданий.

Чтобы нормально собрать заглубленную в грунт опалубку, по периметру каждого столба необходимо оставить 0,6 м минимум свободного пространства с учетом уширения конструкции в нижней части. Поэтому при небольших размерах коттеджа, садового дома вместо траншей, ям изготавливается единый котлован.

Фундаментная подушка

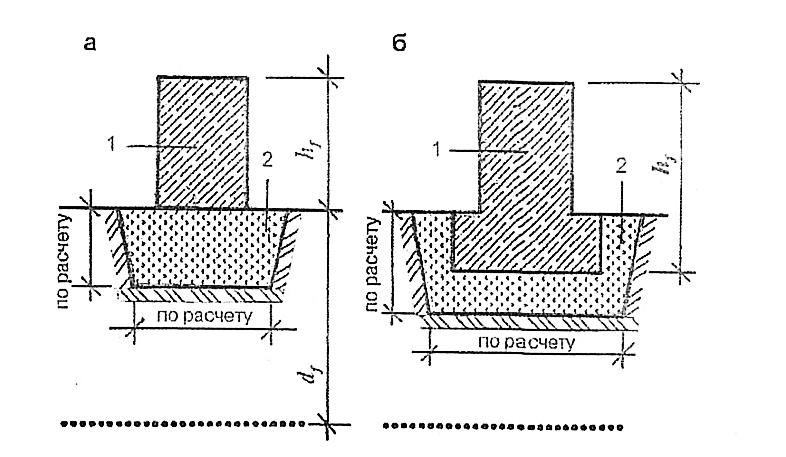

Подстилающий слой из нерудного материала, на который опирается столбчатый фундамент, изготавливается по стандартной технологии:

  • уплотненный послойно песок – 20 – 15 см
  • утрамбованный 15 см слой щебня

Подстилающий слой геотекстиля в данном случае не используется, поскольку препятствует уплотнению сыпучего материала в почву.

Армопояс

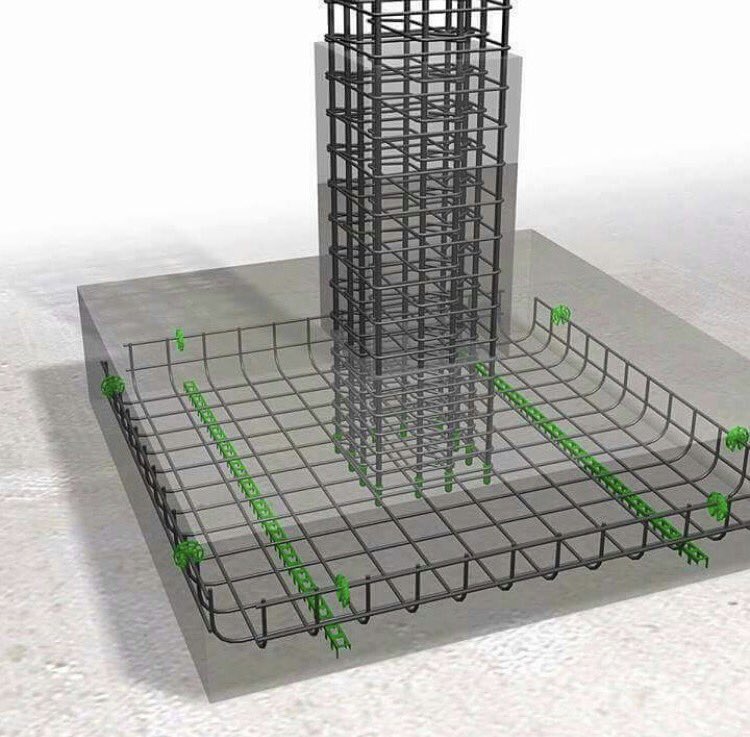

Для придания конструкции пространственной жесткости, прочности столбчатый фундамент армируется. В отличие от ленточного основания, уложить прутки в вертикальную опалубку гораздо сложнее, поэтому связанная из арматуры периодического, постоянного сечения конструкция устанавливается перед опалубкой:

  • четыре вертикальных прутка 16 – 12 мм (рифленка)
  • горизонтальные перемычки или хомуты 6 мм (гладкий пруток)

Для устойчивости она немного заглубляется в подушку.

При использовании металлического, деревянного ростверка прутки не должны доходить до оголовка столба на 5 – 2 см. если планируется монолитный ростверк, арматура выходит выше проектного уровня на 0,6 – 0,4 м, загибается после отвердевания столбов.

Опорная площадка

Залить ступенчатую конструкцию без снижения прочности сложно, поэтому используется ступенчатая технология. Для подошв, на которые опирается столбчатый фундамент, сооружается опалубка:

  • 4 щита из фанеры, обрезной доски, ОСП
  • укосины от стен траншеи либо от дна котлована

Ввиду небольшого объема бетонных работ сложностей с заливкой в один прием не возникает.

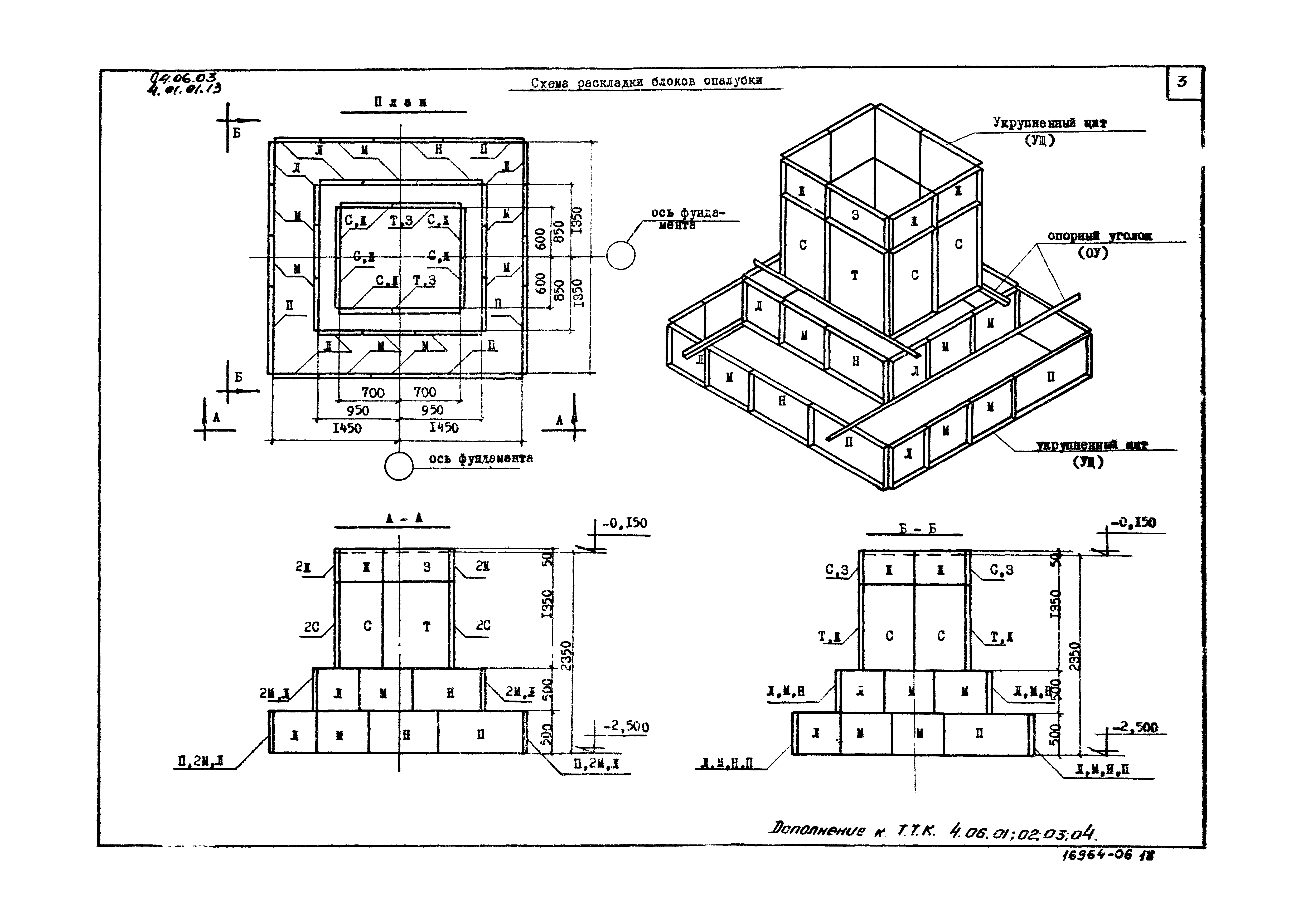

Опалубка

Монтаж опалубки для столбов возможен после набора 70 – 50% прочности уступами. Щиты опалубки устанавливаются вертикально, связываются между собой шпильками, хомутами. Для небольших конструкций достаточно укосин в два яруса от дна котлована либо стенок траншеи.

Обработка внутренней поверхности рубероидом позволит обеспечить гладкие грани столбов, не повредить ж/б элементы при распалубке.

Несъемная опалубка из пенополистирола для столбов неэффективна. Утепление конструкции, кроме перерасхода средств никаких преимуществ застройщику не обеспечивает.

Заливка

При заказе миксера бетонную смесь запрещено сбрасывать в опалубку с высоты больше 2 м. Если от подошвы до проектной отметки оголовка столба больше 0,6 м, необходимо послойное уплотнение каждых 0,5 – 0,4 м глубинным вибратором или ручной трамбовкой (пруток арматуры) для удаления воздуха.

Насадка вибратора не должна соприкасаться с армопоясом, чтобы не нарушить его геометрию. Не допускается расхождение щитов опалубки. Марка бетона должна быть выше М100, в зимнее время необходимо обеспечить подогрев смеси, ввести в бетон добавки, повышающие температуру замерзания воды, ускоряющие гидратацию.

Распалубка

В нормальных условиях (отсутствие осадков, +20 градусов) бетон набирает прочность за 7 – 5 дней. Если произвести распалубку раньше, возможно образование трещин, откалывание, расслаивание конструкции.

Для защиты столбов от ливневых, грунтовых вод наружная поверхность покрывается гидроизоляционными составами.

Специалисты рекомендуют праймеры производителя Пенетрон, изменяющие структуру бетона практически на всю глубину.

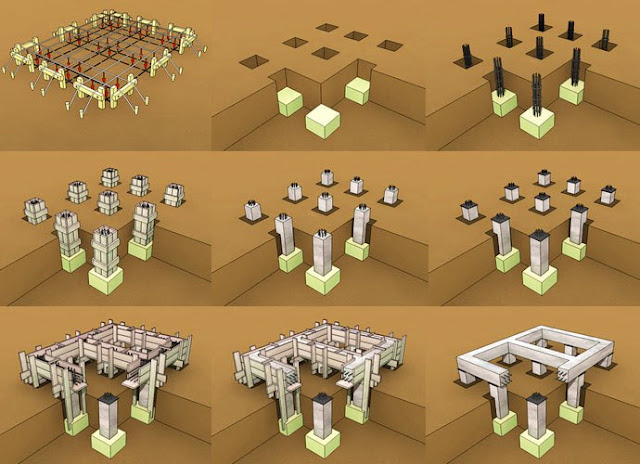

Изготовление ростверка

Фундамент из не связанных между собой столбов обладает минимальным ресурсом. Конструкция обладает достаточной пространственной жесткостью только при изготовлении ростверка. В зависимости от выбранной технологии строительства, стеновых материалов, ростверк сооружается по технологии:

  • металлопрокат – двутавр либо швеллер (уложен полками вниз либо балка из двух установленных на ребро швеллеров), используется для любых технологий
  • монолит – установка опалубки, армирование, заливка бетоном, пригоден для срубов, кладки, каркасных, панельных коттеджей
  • брус – оптимальный вариант для срубов, «каркасников», фахверковых зданий, обеспечивает минимальный бюджет строительства

При использовании металлического, деревянного ростверка специалисты советуют использовать оголовки. Эти элементы позволяют связать ж/б столбы с брусом саморезами, с металлопрокатом сваркой.

Монтаж опалубки

Основная сложность при установке опалубки для висячего монолитного ростверка заключается в фиксации нижних щитов. Технология монтажа имеет вид:

  • нижние щиты нарезаются в размер шага между столбами
  • для их поддержки в землю вбиваются колышки, между которыми крепится горизонтальная перемычка
  • боковые щиты крепятся к нижним элементам, связываются деревянными перемычками

Специалисты рекомендуют изготавливать боковые щиты выше проектной отметки. Уровень заливки отмечается на внутренней поверхности. Загладить бетон гораздо проще, чем при заливке всклень по верхнему борту щита.

При небольших объемах работ (садовый домик) опалубка может изготавливаться одновременно для столбов, ростверка. В этом случае необходимо обеспечить перерыв между подачей бетонной смеси в пределах полутора часов. Если залить все элементы фундамента в один прием нереально, лучше забетонировать столбы, дождаться набора прочности, изготовить ростверк отдельно.

Армирование

В ростверках используется стандартная схема армирования. Два горизонтальных пояса из рифленой арматуры (16 – 12 мм) связываются хомутами либо вертикальными, горизонтальными перемычками (6 мм диаметра). Все элементы арматуры должны отстоять от стенок опалубки на 2 см минимум, то есть быть гарантированно утоплены в бетон.

Заполнение бетоном

В отличие от ленточных оснований, ростверки запрещено заливать послойно. Поэтому необходимо использовать бетономешалку либо заказать миксер нужного объема. Высота ростверка редко превышает 0,6 м, виброуплотнение производится после наполнения всей опалубки через каждые 0,4 – 0,3 м в зависимости от диаметра наконечника.

Распалубка

В летнее время, считающееся нормальными условиями для гидратации бетона, конструкция набирает прочность в течение недели. После чего, щиты опалубки можно снимать. Гидроизоляция наружных поверхностей является обязательной. Лучше всего использовать окрасочные составы, праймеры глубокого проникновения.

Разводка, теплоизоляция коммуникаций

Поскольку столбчатый фундамент не имеет полноценного цоколя, часто используется висячий ростверк, подполье продувается, грунт под подошвой здания полностью промерзает зимой. Если не подвести коммуникации перед изготовлением чернового пола, не обеспечить их многослойную теплоизоляцию, на этапе отделки придется вскрывать полы, трубопроводы замерзнут при отрицательных температурах.

Утепление труб производится по схеме:

  • полистирольная скорлупа в земле до отметки промерзания
  • обертывание минватой в подполье (20 – 15 см толщиной)
  • использование греющего кабеля

Лишь в этом случае возможна нормальная эксплуатация инженерных систем.

Забирка столбчатого основания

В отсутствие цоколя монолитный фундамент из самостоятельно залитых ж/б столбов обеспечивает максимальные теплопотери в подполье. Поэтому необходима забирка, являющаяся фальш-цоколем, служащая для декорирования фасадов, улучшения архитектурного стиля, защиты от продувания.

Дешевле всего обходится облицовка цокольным сайдингом по закрепленному на столбах каркасу из бруса, оцинкованного профиля. Утеплять забирку не имеет смысла, достаточно гидроизолировать отмостку, облицовочный материал фальш-цоколя рубероидом.

В цокольном сайдинге необходимо оставить вентиляционные продухи, которые нельзя закрывать зимой. Во избежание перекрытия естественной вентиляции сугробами необходимо разместить окна на высоте 0,6 – 0,4 м от отмостки.

С учетом приведенных рекомендаций домашний мастер е допустит серьезных ошибок при самостоятельном строительстве монолитного столбчатого фундамента.

Монолитный столбчатый фундамент, устройство, под колонны

Экономически выгодным и не требующим значительных расходов на гидроизоляцию видом фундамента под легкие каркасные, щитовые или рубленые сооружения является столбчатый. В современном строительстве эффективно используют несколько его разновидностей:

Специалисты строительной компании «Проект», оказывающие профессиональные услуги по строительству фундаментов в Москве и Подмосковье, рекомендуют использовать при возведении легких дачных домиков или коттеджей монолитную разновидность основания.

Общие сведения о монолитном столбчатом фундаменте

Главное его достоинство — при смещении грунта фундамент перемещается вместе с ним, защищая постройку от разрушения. Помимо надежности, монолитный столбчатый фундамент считается:

  • легковозводимым;
  • позволяющим сократить материальные и временные расходы. Согласно подсчетам, трудозатраты и стоимость монолитного столбчатого основания будет почти в 2 раза ниже.

Мы оказываем квалифицированные услуги по организации любого типа основания по невысоким ценам и с гарантией соблюдения установленных сроков. Компания «Проект» имеет внушительный опыт работы в строительно-монтажной сфере, а потому мы рекомендуем закладывать монолитный столбчатый фундамент лишь на грунте, который не подвержен подвижкам (пучению), обладает значительной несущей способностью. Также стоит учитывать, что данная разновидность основания исключает возможность организовать погреб или подвальное помещение под домом.

Монолитная разновидность оснований представляет собой систему опор, расстояние между которыми заполнено крупнозернистым песком, щебнем, а затем залито бетоном. Опоры располагают под каждой точкой дома, несущей повышенные нагрузки: пересечение стен, опоры сильно нагруженных прогонов и так далее. Столбы в системе соединяют железобетонными рандбалками (плита, принимающая нагрузку от лежащей выше стены) или перемычками, способными выдержать и равномерно распределить нагрузку на грунт возводимой конструкцией.

Наши специалисты рекомендуют использовать этот вид основания для грунтов глубокого промерзания. Монолитному столбчатому фундаменту обязательно придают прочность и надежность, армируя его ненапряженной арматурой (класс А-III, диаметр 10-12мм). Может использоваться и напряженная арматура. В этом случае он приобретет повышенную устойчивость к образованию трещин. А для снижения веса основания принято использовать бетон более высокого класса. С этой же целью организовывают устройство ребер.

Устройство монолитного столбчатого фундамента

При монтаже монолитной столбчатой конструкции особое внимание уделяют забирке – той стенке, которая будет соединять соседние опоры, перекрывать пустое пространство между землей и нижней частью дома. Она необходима, чтобы повысить теплоизоляционные качества подпольного пространства. При ее организации следует обращать внимание на:

  • Особенности грунта. Если он пучинистый, то под теплоизолирующим слоем необходимо оставить песчаную подушку – где-то 30-35 см. Как правило, забирку не делают менее 30 см, иначе будет затруднена вентиляция подпольного помещения и нижней части дома. Из-за чего может появиться повышенная влажность и все ее неприятные последствия.
  • Используемые материалы. Если забирка устраивается из кирпича или бетона, тогда ее заглубляют в грунт на 40 — 50 см. Такое погружение обеспечит устойчивость конструкции, но может оказаться по стоимости дороже самого фундамента. Потому специалисты рекомендуют делать забирку из древесины. Это более экономично и практично. Используют доски 25мм.
  • Устройство забирки. Чтобы теплоизолирующая прослойка фундамента еще и не пропускала пыль и влагу, можно использовать недорогие утеплители.

При устройстве монолитного столбчатого фундамента опоры располагают на расстоянии максимум 2,5 метра, но не ближе чем 1 метр друг от друга. Материалом изготовления опор должен быть железобетон. При этом не стоит забывать о вертикальном армировании столбов и монолитной ростверки (перекрытия, рандбалки). В последнем случае армирование сделает перекрытие более устойчивым к изгибающим нагрузкам, что убережет его от растрескивания.

Мы советуем делать армирование ростверка так же, как и армирование ленточного фундамента, ведь назначение у них фактически одинаковое. Необходимо сделать:

  • Нижнее двухслойное продольное армирование. Используют толстую арматуру диаметром не менее 10 мм.
  • Верхнее двухслойное продольное армирование.
  • Периодическое поперечное армирование, связывающее каркас ростверки воедино. Используют прутья диаметров от 6 до 8 мм.

При армировании стоит учитывать, что арматура должна быть углублена в бетон на 3-5см. И, наконец, форма столбов. Она может быть любой: прямоугольной, квадратной, круглой. Но мы рекомендуем использовать опоры с круглым поперечным сечением. Дело в том, что под такие опоры скважины очень легко и быстро можно пробурить ручным буром. А это ускоряет и удешевляет процесс строительства.

Диаметр опоры может быть тоже разным — 15 см, 20 см, 25 см или 40 см (диаметры большинства ручных буров). Глубина заглубления столба будет где-то 2 метра – глубина промерзания грунта. Но устраивая столбчатое монолитное основание необходимо помнить, что столбы должны опираться на слой грунта с внушительной несущей способностью, поскольку площадь этого основания незначительна.

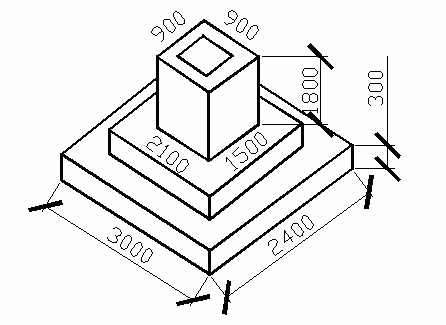

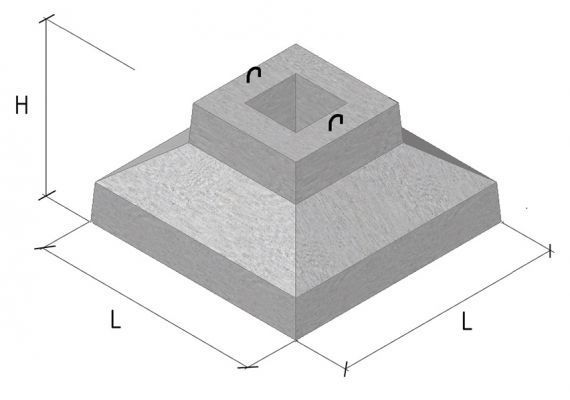

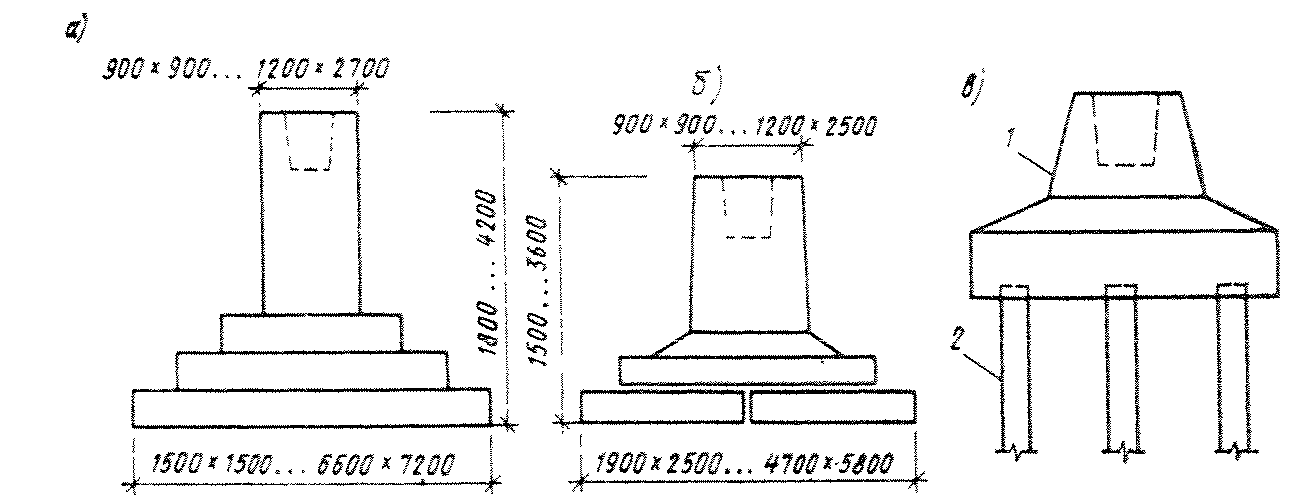

Монолитный столбчатый фундамент под колонны

Монолитный столбчатый фундамент под колонны тоже можно возводить как на голый грунт, так и на бетонную основу. Основание армируют из прутьев периодического профиля (А 300, 400) диаметром не менее 12 мм. Габариты сетки армирования должны быть от 100 до 200 мм, но не менее 100 мм. Соединение колонны и монолитного железобетонного основания происходит посредством соединения внахлест прутьев арматуры, выпущенной из основания, с арматурой колонны.

Устройство монолитного столбчатого фундамента – не особо сложный процесс, однако он требует специфических знаний и умений правильно рассчитать несущую способность всех задействованных элементом. Во избежание рисков лучше обратиться к профессионалам. Мы не только в самые сжатые сроки заложим основание дома, но и проконсультируем по любым строительным вопросам.

Столбчатый монолитный фундамент своими руками, этапы работ

Если стоит задача сделать прочный фундамент на столбах, можно взять на заметку монолитный вариант конструкции. Это простой в реализации и относительно не затратный вид основания под забор. Его можно построить своими руками, но предварительно следует выполнить расчет используемого материала: кирпича, арматуры, составляющих бетонной смеси.

Для какого забора подойдет

Фундамент ленточного типа имеет существенное преимущество, которое заключается в распределении оказываемой нагрузки (от заборного полотна и ветра) по всей поверхности основания. Тогда как столбчатый, хоть и монолитный вариант конструкции, допускает применение менее тяжелых материалов для заполнения пролетов забора.

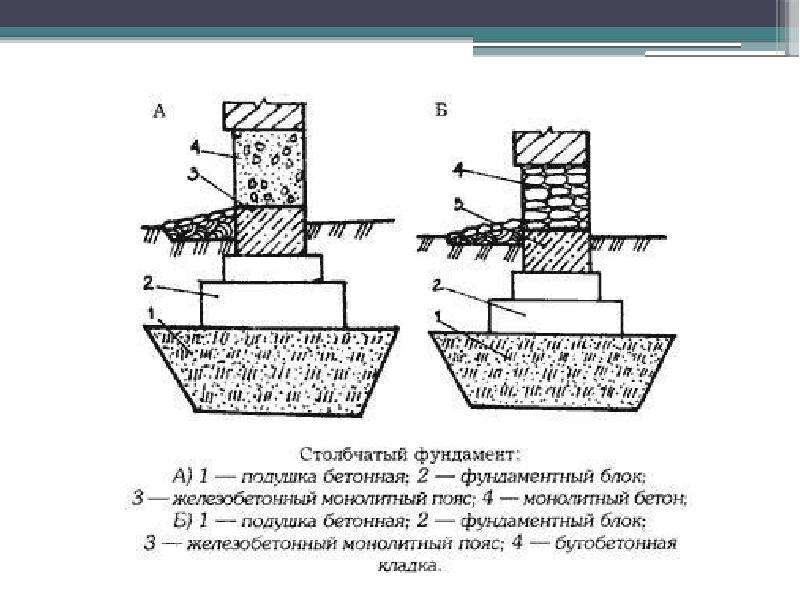

Схема видов столбчатого фундманта

Однако разница между классическим столбчатым фундаментом и его монолитным аналогом заключается в том, что для первого из них подходят исключительно легкие конструкции: из сетки, профнастила, дерева. А второй может выдержать несколько более утяжеленное заборное полотно. Это достигается благодаря строительству бетонных столбов и ростверка.

Монолитный фундамент на столбах предполагает необходимость копки ям под установку опор. Их размеры должны быть несколько больше, чем при обустройстве классического столбчатого основания на металлических столбах. Между опорами может отсутствовать бетонная полоса, что отличает конструкцию от ленточно-столбчатого фундамента. Однако для придания прочности готовят ростверк – соединяющая столбы, мелкозаглубленная бетонная полоса.

Внутри столбов для жесткости установлен армирующий каркас. Его можно сделать из прутьев разного диаметра. Поверху бетонных опор возводятся надстройки из кирпича. На финишном этапе нужно своими руками выполнить отделку столбов.

Особенности расчета

Учитывая, что между опорами отсутствует бетонная лента, необходимо сделать расчет материалов, используемых при изготовлении столбов.

Способы определения грунта

Для этого нужно располагать следующими данными: высота опоры, габариты сечения (для квадратной конструкции) или площадь сечения (круглые стойки).

На основании этих параметров производится расчет объема одного столба: V=S*H, где S – площадь (3,14*R), H – высота.

Для определения достаточных размеров стойки, используется формула:

S=(Kn*F)/(Kc*R),

где Kn – коэффициент уровня надежности;

F – общая нагрузка, оказываемая на основание грунта;

Kc – коэффициент условий эксплуатации;

R – расчетное сопротивление грунта.

Все эти параметры, кроме общей нагрузки F, являются табличными величинами. Полученное значение площади фундамента нужно разделить на количество столбов, если расчет выполняется для столбчатого основания.

Несущую способность грунта.

Чтобы забор в будущем служил максимально долго, следует определить достаточные размеры столбов, иначе нет гарантий, что основание выдержит оказываемые на него нагрузки.

Инструменты и материалы  для работы

Для строительства опор подготавливаются компоненты для замешивания раствора: песок, цемент, щебень. Можно своими руками изготовить бетонную смесь, однако, более тщательно перемешает компоненты бетономешалка.

Лопата, строительный уровень, отвес – необходимый инструмент для работы. Разметку нужно сделать перед тем, как приступать к бурению отверстий под столбы. Для этого пригодится шнур и несколько деревянных кольев.

В зависимости от разновидности материала, из которого изготавливается надземная часть поры, нужно подготовить определенное количество кирпича, камня, плитки и пр.

Различные схемы монтажа столбового основания

Монолитный фундамент обычно обустраивается с применением арматуры, для жесткости конструкции используется и столб из различных материалов: металл, асбестоцемент. Утепление столбчатого фундамента производится с применением теплоизоляционных материалов, например, пенополистирола.

Этапы строительных работ

Первоначально следует выполнить разметку участка, для чего требуется задействовать определенное количество деревянных кольев, что соответствует количеству опор, включая и стойки под установку ворот, калитки.

Размета: колышки и устанавливаются в нужных местах, после чего соединяются натянутой проволокой.

Рекомендуется бурить отверстия под столбы глубиной до 1,5 м, так можно наверняка обойти глубину промерзания почвы. Значение ширины/диаметра стойки не должно быть меньше 40 см.

Такой фундамент закладывают на глубину промерзания грунта. В пробуренное отверстие устанавливается труба, которая будет служить основанием столба

Расстояние между опорами находится в пределах 2-3 м. Далее, можно переходить к обустройству подготовленных ям. Для этого на дно укладывается песчано-гравийная подушка (послойно, 10 см высота слоя). Песок и гравий пропитывается водой, что позволяет снизить интенсивность забора жидкости из фундамента. Далее, устанавливается армирующий каркас. Для обустройства фундамента обычно используют прутья диаметром от 10 мм и выше. Нужно своими руками сделать опалубку.

Если между опорами планируется ростверк, то наряду с вышеописанными работами готовится мелкозаглубленная траншея. Утепление столбчатого фундамента обычно производится с помощью плит пенополистирола, а для защиты от влаги используется гидроизоляция. В бетонный раствор может быть добавлен щебень.

Установка опор в ямы производится только после их обработки: поверхность грунтуется и окрашивается. В том случае, когда надземная часть столбов будет своими руками строиться с применением кирпича, бетонное основание покрывается стяжкой (30 мм толщина слоя). Причем в состав добавляются специальные уплотняющие компоненты, что дополнительно обеспечит защиту от влаги.

Советы по возведению, распространенные ошибки

На первоначальном этапе наиболее часто встречается главный недочет разнотипных конструкций – неточно произведенный расчет нагрузки. Если на свое усмотрение строить ограждение, взяв за основу более широкий фундамент, при пучении его попросту «вытолкнет», потому как в данном случае оказываемые нагрузки будут недостаточными.

В противном же случае, когда основание забора по ширине значительно меньше требуемого значения, ограждение начнет разрушаться, но уже по причине слишком большого нагрузочного усилия.

При возведении ограждения и, в частности, при подготовке бетонного раствора, нужно соблюдать пропорции количества материалов. Наиболее подходящая марка бетона для этой цели – М150-М250. Составы, которые по степени прочности хуже указанных вариантов, негативно повлияют на срок службы конструкции.

Если заборное полотно изготовлено из деревянных досок, сетки или профлиста, можно обойтись без организации ростверка между столбами. При условии, что используется более тяжелый материал, рекомендуется упрочнить конструкцию своими руками, обустроив ростверк.

Сечение арматуры монолитного основания также определяется уровнем оказываемых на него нагрузок. Например, для забора из бетона и кирпича рекомендуется использовать прутья диаметром 10-12 мм. Для более легких конструкций (из деревянных досок, сетки) можно задействовать вариант 6-8 мм.

На конечном этапе своими руками выполняется отделка столбов. Надземная часть из кирпича пропитывается специальными составами, что позволит продлить период эксплуатации готовой конструкции.

Не рекомендуется возведение столбчатых фундаментов на подвижных грунтах, а также при больших перепадах высот

Опалубка подготавливается из деревянных досок, брусков. С наружной стороны устанавливаются подпоры, с их помощью материал противостоит деформациям под воздействием расширения бетонной смеси.

Если в качестве армирующего элемента использовались асбестоцементные трубы, рекомендуется с нижней стороны сделать заглушку, иначе под воздействием перепадов температур и постоянного воздействия влаги опоры подвергнутся разрушению. А в целом асбестоцемент намного реже применяется при строительстве заборов как раз по этой причине.

Расстояние между опорами может быть таким же, как и для других видов оснований: 2-3 м. Конфигурация столбчатого фундамента варьируется в зависимости от вида материала для секций: из деревянных досок, профлиста, сетки или кирпича.

Для более тяжелых конструкций рекомендуется сделать ростверк. Его изготавливают из разных материалов, а дополнительно к тому с его помощью можно утеплить фундамент.

Строительство свайного фундамент с монолитным ростверком в Екатеринбурге

Свайный фундамент с монолитным ростверком отлично подходит для горной местности с большими перепадами высот. Отличительная особенность такого решения в том, что само основание держится на нескольких сваях, которые расположены в точках наибольшей нагрузки.

Проектирование и строительство

Монолитный столбчатый фундамент прекрасно подходит для строительства небольших зданий. В некоторых случаях создание полноценного ленточного или монолитного фундамента является невозможным по ряду технических или финансовых причин. В таких ситуациях отличным решением станет фундамент на сваях.

Свайно-монолитный фундамент представляет собой основание, которое опирается на столбы, установленные в точках наибольшего давления. Например, будет целесообразно расположить столбы по края здания и вдоль самой длинной стены для создания прочного и долговечного основания.

Современные конструкции пригодятся и для строительства здания на пучинных грунтах или же в местности с резким перепадом высот. Фундамент на буронабивных сваях с монолитным ростверком прекрасно подходит для возведения малоэтажных зданий в местности с подвижным грунтом. Для создания такой конструкции устанавливается несколько столбов, которые играют роль свай. Монолитный ростверк создается на основе расположения этих столбов, и каждый проект высчитывается в индивидуальном порядке.

Наша компания выполняет фундаменты столбчатые железобетонные монолитные любого типа. Специалисты нашего технического отдела произведут точные расчеты нагрузки и возведут основание, которое будет способно справиться с нагрузками любой сложности. Отличительной особенностью является то, что такой фундамент нуждается в точном проектировании и должен возводиться по строгим техническим условиям. Наши специалисты гарантируют высокое качество исполнения каждого проекта и помогут создать основание вашего будущего дома.

Столбчатый монолитный фундамент в Санкт — Петербурге и Ленинградской области

Столбчатый монолитный фундамент применяется для лёгкой постройки на ровном участке непучинистого грунта. Он представляет собой систему бетонных опор, аналогичную конструкциям на сваях. Технологии его строительства — армирование и бетонирование. На участке со сложным рельефом этот фундамент мелкого заложения для строительства непригоден. Главным достоинством столбчатого фундамента является его дешевизна, что и определяет целесообразность строительства.

Интересует стоимость столбчатых фундаментов? Жмите!

Технология возведения

Заложить столбчатый фундамент можно лишь в подходящих для него условиях, в число которых входят:

  • максимальное заглубление на 0,7 м;
  • непучинистые грунты;
  • нормальный рельеф без какого-либо сильного уклона;
  • укрепление конструкции ростверком;
  • закладка под здание с каркасными, панельными или рублеными стенами.

Если перечисленные условия соблюдены, специалистами рассчитывается несущая способность фундамента, а также выбираются площади сечения будущих конструкций. Затем производится разметка. Столбы возводится на песчаной подсыпке и слое щебня (фундаментной подушке). На следующем этапе укладывается арматура — таким образом, чтобы получить железобетонный фундамент, как бы обвязанный монолитным поясом. Следом устанавливается опалубка. Заливка бетона в данном случае представляет собой ступенчатый процесс с использованием опорных площадок.

Достоинства столбчатого монолитного фундамента

Сравнивая все достоинства и недостатки столбчатого монолитного фундамента, можно сделать вывод, что в целом ряде мест его строить выгодно. Для лёгких зданий на ровной местности и твёрдом грунте он гораздо экономичнее, чем ленточный фундамент, обладающий излишним в таких условиях запасом прочности.

Ознакомиться с другими видами фундаментов можете, перейдя по ссылкам ниже :

Преимущества фундаментов от компании «Профсопстрой»

Мы выполняем большой объём монолитных работ за короткие сроки. Собственный штат геодезистов позволяет нам вести строительство без серьёзных ошибок. Возведение монолитных конструкций осуществляется по стандартам безопасности ISO.

Устройство столбчатого монолитного железобетонного фундамента.

Основное достоинство, которым наделен монолитный столбчатый фундамент — способность передвигаться совместно с грунтом, при смещении последнего. Эта сравнительно недорогая и легковозводимая конструкция применяется для строительства несложных щитовых, каркасных зданий или срубов. Специалисты рекомендуют применять такие основания на почвах, обладающих достаточной несущей способностью. Глубина заложения зависит от результатов геологических изысканий конкретной местности и определяется расчетами. Строить «на глаз» опасно и неразумно, поэтому начинать работы следует с создания проекта. Проектировщики, разрабатывая документацию, учитывают такие факторы:

  • характеристику грунта;
  • уровень подъема подземных вод;
  • глубину промерзания грунта;
  • нагрузки от веса будущей постройки и вместимости;
  • эксплуатационные требования.

Грамотно составленный проект поможет экономно рассчитать потребность в материалах и изделиях, необходимых для строительства, определит его сметную стоимость. Это важно для правильного распределения бюджета стройки и трудовых ресурсов, для назначения поэтапных сроков производства работ.

Что такое фундамент из столбов

Отдельно стоящие опоры объединяют рандбалками, предназначенными для равномерной передачи нагрузок на стойки. Это и есть столбчатый фундамент. Его делают из разных материалов: кирпича, блоков, природного камня, металла, дерева. Но распространенным и наиболее надежным является монолитный железобетонный вариант. Столбы должны быть расположены на расстоянии от 1,5м до 2,5м один от другого, и обязательно по углам постройки и в местах пересечения стен и перегородок, в точках примыкания внутренних стен к наружным. Немаловажное значение имеет высота надземной части стоек. Она должна быть не менее 30см, для обеспечения лучших условий вентиляции нижней части постройки и подвального помещения. В целях утепления этого пространства между столбами необходимо выстроить защитную стенку — забирку.

Как построить

Устройство столбчатого монолитного фундамента производят в определенной последовательности и в точном соответствии с чертежами проекта. Порядок возведения основания складывается из следующих действий:

  1. Надо обеспечить стройку всем необходимым:
  • водой;
  • электричеством;
  • основными и вспомогательными материалами;
  • инструментами;
  • оборудованием;
  • бытовкой.
  • Если территория не огорожена, то надо обнести участок забором, хотя бы временным.
  • Очистка строительной площадки от мусора, зарослей и плодородного слоя почвы.
  • Разметка — важная часть устройства основания, от нее зависят все дальнейшие работы. На местность наносят точки расположения каждого столба, ориентируясь на оси по плану. Каждую точку помечают колышком, проверяют размеры периметра и точность диагоналей. Колья по порядку обвязывают бечевкой. Во избежание ошибок, можно от главных отметок сделать выноски с табличками.
  • Выкапывают ямы под каждую стойку на заданную глубину и необходимого сечения с учетом того, что под фундаментом должны быть уложены дренажные подушки; а со всех сторон будет расположена опалубка.
  • На дно ямы нужно насыпать песчаный слой, утрамбовать его во влажном состоянии и накрыть плотным слоем щебня.
  • Выстраивается опалубка точно по размерам столба. При этом нужно иметь в виду, что тумба может быть прямоугольной, круглой или трапециевидной, то есть расширенной в нижней части. В этом случае, опалубку лучше делать не всю сразу, а строить ее ступеньками, чтобы обеспечить лучший доступ для уплотнения бетонной смеси. Это, конечно, увеличит срок строительства, но и даст уверенность в качестве выполняемых работ, а подошва столба не окажется рыхлой и покрытой раковинами. Если позволяют размеры сечения, то в качестве опалубки может служить асбестоцементная труба, которая одновременно будет гидроизоляцией.
  • Арматурный каркас вяжут на месте или укладывают готовый. В качестве основной используется рифленая арматура, для хомутов — гладкая. С целью обеспечения защитного слоя применяют специальные кольца или любые подручные способы. Предусмотреть это нужно обязательно, иначе каркас может быт подвержен коррозии, что опасно для всей конструкции. Но вертикальный выпуски желательно все-таки сделать, чтобы была возможность увязать каркасы столбов и обвязки для большей надежности.
  • Заливка бетонной смесью выполняется постепенно, с тщательным уплотнением каждого слоя. Для этого пользуются глубинными вибраторами, перфоратором или, в крайнем случае, куском арматуры. Верхняя поверхность каждой тумбы должна быть выведена на проектную отметку, выровнена и заглажена. Технология, в принципе, одинакова для всех монолитов.
  • При тепловлажностной обработке бетон более 70 процентов проектной прочности может набрать за сутки, а при твердении в естественных условиях для этого понадобиться не менее 28 суток. Поэтому для дальнейшего производства работ необходимо выждать это время. По его прошествии, снимается опалубка, выполняется гидроизоляция боковых поверхностей и производится обратная засыпка грунта в пазухи ям. Для засыпки можно использовать смесь песка и глины. И то, и другое нужно послойно проливать водой и уплотнять, чтобы не допустить проседания.

    Обустройство обвязки

    Окончательный вид железобетонный столбчатый монолитный фундамент принимает только после возведения ростверка или рандбалки и устройства ограждения между стойками. Так как столбы, каждый сам по себе, не могут равномерно воспринимать нагрузки здания.

    Монтаж монолитного ростверка начинается с устройства опалубки. Эта процедура весьма ответственная и разительно отличается от той конструкции, которую делают для ленточного фундамента. Днище и боковые стороны обвязочной опалубки надо делать основательными и прочными, так как именно они будет воспринимать основную нагрузку от всей массы железобетонной конструкции.

    Крепление щитов между собой надо делать более надежным. Для пущей уверенности, под днище опалубки можно поставить временные опоры, а стенки укрепить подпорками, чтобы сохранить их вертикальность. Столбы и желоб опалубки делают немного шире будущих стен.

    Следующий этап — армирование. Каркас собирают в опалубке или ставят готовый, изготовленный заранее. При этом, нужно учитывать такие важные моменты:

    • нахлест при соединении продольных стержней должен составлять не менее 40 диаметров, чтобы арматуру не «вырвало» после застывания бетона;
    • каркас должен находиться в «подвешенном» состоянии, чтобы обеспечить внизу защитный слой; для этого применяются специальные распорки.

    Если по проекту предусмотрено устройство плитного ростверка или рандбалки, то армирование выполняют двумя поясами, нижний из которых более мощный.

    Заливку бетонной смеси лучше выполнять единовременно, без перерывов, тщательно и равномерно уплотняя ее. Только так получают конструкцию с одинаковой прочностью бетона по всей массе. Фундамент со всех сторон обрабатывают битумной мастикой, которая служит гидроизоляцией и защищает его от вредного воздействия окружающей среды.

    Столбчатый фундамент — Чертеж

    Столбчатый фундамент является самым экономичным основанием для дома. Затраты при его обустройстве практически в 2 раза меньше, чем при строительстве монолитных фундаментов.

    Конструкция фундамента

    Конструкция столбчатого фундамента состоит из отдельных столбов, устанавливаемых в строго определенных местах:

    • В углах возводимого здания.
    • В местах пересечения несущих стен.
    • Под несущими простенками.
    • Других местах, в которых сосредоточены большие нагрузки.

    Для повышения устойчивости, исключения горизонтального смещения и, как следствие возможного опрокидывания, установленные фундаментные столбы увязываются ростверком. Обустроить столбчатый фундамент можно самостоятельно, но при этом следует все работы выполнять по предварительно составленному чертежу или схеме.

    Расчет фундамента столбчатого типа непростое мероприятие и должно выполняться специалистами, которые учтут малейшие нюансы конструкции здания и особенности грунтов на строительной площадке.

    Результатом проведенной работы будет общая схема основания под конкретное здание, в которой указано:

    • Количество столбов и их месторасположение.
    • Форма столбов и линейные размеры.
    • Требуемая густота армирования.
    К содержанию ↑

    Чертежи

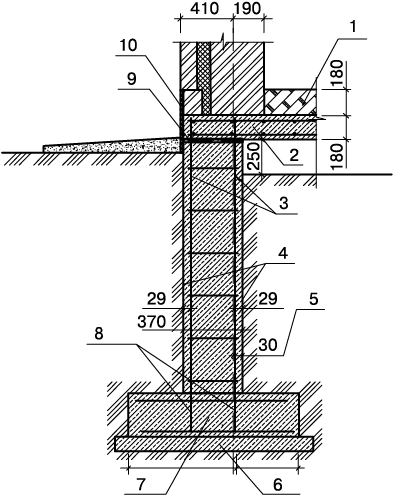

    Чертеж столбчатого фундамента в качестве образца представлен на рисунке ниже:

    Кроме чертежа для удобства проведения строительных работ рекомендуется иметь под рукой также схему столбчатого фундамента.

    Существует две разновидности оснований столбчатого типа для дома:

    1. Монолитный столбчатый фундамент.
    2. Сборный столбчатый фундамент.

    Чертеж этих конструкций выглядит так:

    В первом случае столбы основания заполняются бетоном, а во втором формируются с использованием кирпича или природного камня.

    Чертеж ростверка:

    К содержанию ↑

    Последовательность работ по обустройству столбчатого фундамента

    До начала работ по обустройству столбчатого фундамента своими руками необходимо провести подготовку строительной площадки.

    Для этого нужно:

    • Очистить ее от мусора.
    • Срезать верхний слой почвы приблизительно на 30 см.
    • Спланировать площадку.

    Далее необходимо выполнить разметку строительной площадки по имеющемуся чертежу столбчатого фундамента. На земельный участок с большой точностью должен быть перенесен план основания в строгом соответствии с размерами и соблюдением форм. Правильность углов обязательно проверяется измерением диагоналей.

    В указанных на чертеже местах роются ямы вручную или при помощи экскаватора. Их глубина должна быть больше расчетной глубины самого фундамента для выполнения подсыпки. Ширина ямы должна предусматривать возможность установки опалубки для создания фундаментного столба.

    ВАЖНО! Если глубина вырытых ям превышает один метр, то следует принять меры по предотвращению осыпания грунта со стенок. Для этого яму следует выкопать с откосами и установить распорки из досок.

    После того как ямы будут готовы следует начинать формировать фундаментные столбы согласно соответствующей схеме.

    Монтаж выполняется в следующей последовательности:

    1. На дно укладывается дренажная подушка из двух слоев: песка – 10-20 см, щебня – 5 см. Тщательно утрамбованная подсыпка накрывается гидроизоляционным материалом.
    2. Устанавливается фундаментная плита, которая является своего рода подставкой и предназначена для увеличения опорной площади столба. Ее ширина должна превышать ширину столба приблизительно на 25 см. Чаще всего для этого применяются железобетонные блоки размерами 20×20×40 см (см. Бетонные блоки для фундамента 20х20х40).
    3. Устанавливается опалубка для столбов. Для этого может использоваться фанера, ДСП, асбестоцементные трубы.
    4. Закладывается арматура. Прутья диаметром 10-14 мм должны иметь длину приблизительно на 15 см короче высоты столба, что предотвратит развитие коррозионных процессов. Чтобы предотвратить выдавливание прутьев во время заливки рекомендуется устанавливать их в столб, залитый бетоном на 2/3.При этом нужно предусмотреть установку закладных элементов для увязки ростверка. Они должны выступать над фундаментным столбом приблизительно на 15 см.
    5. Выполняется послойная заливка бетонного раствора. Для приготовления бетона должен использоваться бетон В15-25. Он готовится из цемента М300, щебня 20 мм, крупнозернистого речного песка и воды в пропорции 1:5:3:0,5. Каждый залитый слой толщиной около 25 см трамбуется, чтобы удалить пузырьки воздуха и пустоты.

    После окончания работ фундаментные столбы должны набрать нужную прочность в течение 4 недель. При этом опалубка снимается через неделю. На последнем этапе выполняется монтаж ростверка, который позволяет равномерно распределить нагрузку между установленными фундаментными столбами.

    Читайте также:

    Столбчатый ленточный фундамент с монолитной стяжкой. Ленточно-столбчатый фундамент своими руками

    В контакте с

    одноклассниками


    Не зря возведение классического фундамента – одна из самых дорогих и трудоемких работ.

    Процесс строительства сложен — важно строго соблюдать принятую последовательность работ .

    Необходимо заранее закупить стройматериалы, подготовить площадку под фундамент.

    Чтобы фундамент получился крепким и служил долгие годы, необходимо обратить внимание на проектные мероприятия, которые предполагают выбор типа фундамента, расчет нагрузок … Этот этап является одним из самое важное. От того, насколько качественным будет проект, зависит устойчивость здания и общая безопасность здания.

    Существует несколько технологий возведения фундаментов, позволяющих снизить трудозатраты … Это устройство столбчато-ленточного фундамента и его разновидности. Работы могут незначительно отличаться, но общий принцип остается прежним.


    Монолитный столбчатый ленточный фундамент — это гибрид, сочетающий в себе достоинства и причины. Опоры выполнены из железобетона и столбов. на столбы, отличается тем, что в землю упираются несколько столбов, а не вся лента. Над столбами возводится железобетонная стяжка, в результате лента и столбы объединяются в единую конструкцию.

    Фундамент свайно-ленточный монолитный – разновидность столбчато-ленточного фундамента. При возведении конструкции используются винтовые и буронабивные сваи. Первые придают основанию дополнительную жесткость , что достигается за счет наличия винтовой резьбы. Диаметр винтовых свай разный, его выбирают с учетом нагрузки. Для установки таких опор требуется специальное оборудование, но можно выполнить работу и вручную.


    При установке буронабивных свай сначала нужно сделать в земле отверстие, позже в него заливается бетон.

    Для придания конструкции жесткости в скважину устанавливают трубы из стали или асбоцемента. .

    Над сваями делается лента. Когда опоры будут вкручены в землю, привяжите к ним арматуру. Затем просверлите отверстия в верхней части свай, пропустите через них закладные. Они необходимы для закрепления хлыстов арматуры, которые будут проходить в продольном направлении.

    После этого можно переходить к армированию каркаса лентой.

    Важно! Аккуратно вставьте арматуру в опорный вал, аккуратно свяжите верхнюю и нижнюю хлысти. Если этого не сделать, то после бетонирования монолит начнет трескаться изнутри.

    Работа можешь сделать сам .

    Приложение


    Столбчато-ленточный фундамент возводится на пучинистых грунтах. Такой фундамент нельзя делать для тяжелых построек, но он отлично подойдет для построек из пеноблоков, дерева и газобетона.Материалы легкие, ростверк выдержит их без труда.

    Свайно-ленточное основание выполняется на слабых грунтах. Пригоден для возведения зданий на торфянике, возможно строительство в заболоченной местности. Обычный ленточный фундамент на таких участках строить нельзя, т.к. плотный слой грунта находится на большой глубине, но сваи до него доберутся без труда, ленточный монолитный фундамент на сваях получится прочным .

    Столбчато-ленточный фундамент своими руками

    Строительство такого фундамента состоит из следующих шагов :

    1. Необходимо подготовить проект , который должен учитывать тип строения и его вес, особенности грунта. Следует.

    Наглядный пример расчета столбчато-ленточного основания представлен на видео ниже:

    2. В углах здания должны быть установлены опоры. … Расстояние между столбами не должно превышать 2 м. В нижней части опор необходимо сделать расширение. Это увеличит площадь опоры, предотвратит выдавливание столбов в холодную погоду.

    3. При устройстве заглубленного ростверка под ним сделать траншею … Если лента будет проходить над землей, то следует сделать бетонную насыпь … После завершения строительства ее необходимо убрать.

    4. Сделать опалубку для опор, уложить арматуру … Предварительно связать ее в форме параллелепипеда. Размеры каркаса должны быть такими, чтобы при его размещении в опалубке до стенок щита оставалось не более 50 мм.Отдельно стоит сделать арматуру ростверка . Здесь необходимо поставить два пояса арматуры, связав между собой верхний и нижний.


    5. Залить бетон в опалубку , лучше всего использовать М200. В лунки заливают бетон на 30 см, затем поднимают опалубочную трубу. Раствор растекается, в результате увеличивается диаметр подошвы.

    Смесь заливается, начиная с колодцев, затем переходит на другие части фундамента. За один подход заливается весь раствор. Необходимо выпустить воздух из бетона — для этого он проколот в нескольких местах. После этого раствор уплотняют, в результате должно появиться цементное молочко.

    6. Когда бетон затвердеет снимите опалубку .

    7. Ростверк покрытие гидроизоляционным материалом .

    Монолитная стяжка


    В строительстве часто применяют столбчато-ленточный фундамент с монолитной стяжкой. Стяжка называется ростверк . Единственное отличие ростверка от обычного ленточного фундамента в том, что он опирается на столбы, а не на грунт .

    Важно: тип стяжки зависит от типа грунта. Если он слегка бугристый, то его можно заглубить на 0,5 м в землю. Пучинистые грунты требуют иного подхода. При этом стяжку следует делать над землей – между ней и ростверком должен быть зазор.

    Как опустить поднятые столбы под ленту фундамента?

    В этом случае можно действовать двумя способами. Каждый из них потребует существенных финансовых вложений.

    Первый предполагает устройство свайно-винтового основания, близкое к старому , после чего под конструкцию укладываются металлические швеллеры, которые будут опираться на сваи.

    Второй вариант предполагает армирование фундамента … Выкопайте траншеи под все точки крепления и затем засыпьте армированный фундамент.В результате получается массивная база. Так как его вес будет большим, выдавить его не получится.

    Преимущества и недостатки

    Строительство фундамента на сваях или столбах имеет следующие плюсы :

    • высокая скорость строительства и небольшой объем земельных работ;
    • довольно низкая стоимость;
    • возможность строительства на сильнозаторфованных и заторфованных грунтах;
    • не требует специальной техники и найма профессиональных строителей.
    • подходит для дачного и гаражного строительства;
    • не нужно подкладывать под все основание щебеночно-песчаные подушки;
    • дренажная система не требуется;
    • малый расход бетона и других строительных материалов;
    • снижение теплопотерь;
    • виброизоляция здания.

    К К недостаткам можно отнести то, что такой фундамент не подходит для кирпичных домов. Многое зависит от площади: в регионах с суровым климатом потребуется дополнительное утепление цоколя .

    Полезное видео

    Дополнительная информация о том, как делается монолитная стяжка: ленточный фундамент и особенности конструкции представлена ​​в видео ниже:

    выводы

    Столбчато-ленточный фундамент можно возводить под строениями, стены которых выполнены из легких материалов. Перед началом строительства следует подготовить проект. Базовое устройство не потребует больших финансовых затрат, все работы можно выполнить самостоятельно .

    В контакте с

    В современном частном домостроении преобладает возведение монолитных ленточных фундаментов.Такой тип фундамента обеспечивает достижение оптимальных технических и эксплуатационных характеристик зданий. разных видов. В большинстве ситуаций этот вариант обеспечивает требуемые прочностные и эксплуатационные характеристики конструкции. Несущая способность очень высокая. Но иногда его использование ограничено или недопустимо, тогда приходится прибегать к альтернативным вариантам, среди которых особенно выделяется столбчато-ленточный фундамент.

    Ограничения на использование ленточной основы

    Одним из ключевых определяющих параметров строительства является геологическая обстановка на участке.Ленточный фундамент придется закладывать на значительную глубину или проводить разного рода переделки, что неудобно и нерентабельно. Среди ограничивающих использование фундамента можно выделить следующие геологические характеристики:

    1. Верхние горизонты подстилающего грунта могут иметь высокий коэффициент морозного пучения, что приводит к сезонному разрушению основания.
    2. Если в районе строительства большая глубина промерзания грунта зимой, то эту отметку придется преодолевать мощным бетонным поясом, что очень дорого.
    3. Глубокое залегание сильных и устойчивых горизонтов.
    4. Наличие значительного уклона рельефа на участке требует альтернативного решения, чтобы не обустраивать огромную высоту ленточной основы пояса.

    При тщательном анализе ситуации на участке и изучении имеющихся данных предпроектных изысканий архитектор поможет выбрать оптимальный вариант фундаментных конструкций.

    Если собственнику здания важно наличие подвала или подземного гаража, то закладка фундамента на значительную глубину неизбежна.Но если вам такая конструкция не нужна, то достаточно ограничиться оптимально подобранными столбчатыми основаниями.

    Этот тип фундамента обеспечивает отличные характеристики фундамента благодаря равномерному распределению нагрузки при минимальных затратах на проникновение в грунт.

    Комбинированный фундамент – когда использовать и варианты

    Ленточный фундамент на столбах сочетает в себе преимущества сразу двух популярных и активно используемых оснований. Именно так можно грамотно применить достоинства для достижения наилучшего результата.

    Комбинированный ленточно-столбчатый фундамент представляет собой простой гибрид известных вариантов конструкции. Основной принцип, лежащий в основе этого типа фундамента, состоит в том, чтобы пропускать слабые грунты и доходить до несущего горизонта не всей полосой основания, а только несущими опорами, поддерживающими здание, гарантируя его устойчивость и прочность.

    После выхода на поверхность опоры связываются монолитной лентой, что позволяет создать единую конструкцию, в которой вес равномерно переносится на созданные столбы.Называется такая соединительная стяжка, которая опирается не на землю, как в стандартной форме, а на созданные фундаментные столбы.

    В общем виде столбчато-ленточный фундамент – это разновидность свайно-ленточного фундамента, на котором возводится.

    Использование описываемого типа фундамента для строительства различных типов зданий и сооружений позволяет добиться следующих преимуществ:

    • Сокращение объемов работ, использование строительных материалов, что приводит к снижению себестоимости работ и падению сметной стоимости всего строительства.
    • Ускорение работы, способствующее скорейшему достижению желаемого результата.
    • Выполнение работ на всех этапах устройства фундамента не представляет особой технической сложности и позволяет добиться поставленной задачи своими силами.

    Комбинированный фундамент

    Ленточно-столбчатый фундамент — отличный пример удачного сочетания нескольких популярных видов фундамента.

    Типы столбов для столбчато-ленточного фундамента

    Столбчато-ленточный фундамент своими руками можно возвести в кратчайшие сроки, если правильно выполнить проектную подготовку и соблюдать правила строительства.На этапе проектирования столбчато-ленточного фундамента с максимальной точностью определяются расстояния между столбами и параметры самих опор – ведь это будущие опоры всей конструкции.

    Широкий спектр типов свай, используемых в качестве опор фундамента, определяет разновидности этого комбинированного фундамента. Опоры могут быть изготовлены как в заводских условиях, так и непосредственно на месте. Буронабивной тип конструкции оптимален для возведения такого фундамента.

    Иногда применяют одинарные опорные конструкции, позволяющие максимально точно и эффективно распределить основную нагрузку.

    Ленточно-столбчатый фундамент можно возвести в кратчайшие сроки своими руками, обеспечив при этом достаточную прочность и эстетичность конструкции.

    Процесс возведения столбчато-ленточного фундамента

    Комбинированные фундаменты для дома дают отличные результаты. На практике простые столбы для ленточного фундамента обеспечивают высокие технические характеристики.Вы можете построить базу самостоятельно, для этого вам необходимо пройти несколько этапов строительства:

    Этапы строительства

    1. Подготовка строительной площадки. На этом этапе участок следует тщательно очистить, выровнять грунт и разметить на участке основание. Делается это либо самостоятельно, либо с помощью геодезистов. Положение каждой опоры на площадке точно определено.
    2. для будущих опор. Осуществляется с помощью специальных ручных буров или дополнительного оборудования в зависимости от параметров создаваемых скважин и технических характеристик грунта.Колодец обычно расширяется на дне, чтобы создать дополнительную поддержку и прочность. Бурение производят строго по проекту, выдерживая расчетный шаг между опорами.
    3. Гидроизоляция каждого созданного колодца. Для обеспечения безопасности опор важно обеспечить прочность и защиту стоек. Они находятся под постоянным давлением извне. грунтовые воды, что приводит к разрушению конструкции основания. Поэтому или другие гидрофильные материалы, чтобы предотвратить разрушение основания.
    4. Дно колодца засыпается песчано-гравийной смесью, после чего делается необходимое. Арматура устанавливается вертикально и обычно достаточно 4 стержней.
    5. Монтируется опалубка, которая становится несущим телом.
    6. После завершения оборудования колодцев для каждого столба переходят к аналогичным работам по обустройству соединительного ростверка. Также делают подстилочную подушку, гидроизоляцию и опалубку – полученную конструкцию просто заливают бетоном.

    Комбинированный фундамент прост в строительстве и эффективен в эксплуатации. Простой столбчато-ленточный фундамент с монолитной стяжкой имеет комплекс следующих практически ценных достоинств:

    • Низкая себестоимость производства работ и закупки материалов. В конечном итоге такой выбор фундамента позволяет сократить расходы на создание прочного фундамента в несколько раз.
    • Простота монтажа опор и ростверка, что позволяет не только выполнить работы в короткие сроки, но и большую часть работ выполнить самостоятельно, без привлечения дополнительных рабочих и специалистов.
    • Возведение основания может полностью выполнить бригада из 2-3 человек.

    Таким образом, комбинированный тип фундамента позволяет добиться отличных характеристик при ограниченных затратах. Такой подход является оптимальным решением в некоторых ситуациях, позволяя оптимизировать весь процесс строительства дома.

    Построить столбчатый фундамент своими руками несложно. Главное отличие обычной ленты от несущей конструкции на основе столбов.В первом случае ленточный фундамент возводят прямо на земле, а во втором монтируют столбы, а сверху устанавливают ростверк.

    Тип столбчатого фундамента выбирается в зависимости от типа грунта.

    Они подразделяются на два типа:

    • сборные;
    • монолитный.

    Сборные столбчатые фундаменты возводят в местности, где есть грунтовые воды или грунт сильно промерзающий … Этот тип можно сделать быстрее, чем монолитный. Но, если сравнивать по прочности, последний, несомненно, лучше.

    Столбчатый фундамент подходит для участков с крутыми склонами

    В зависимости от степени заглубления в грунт они могут быть:

    • погребенный;
    • мелкий;
    • не похоронен.

    Их конструкция несколько отличается по технологии. В этой статье пойдет речь о том, как сделать незаглубленный ленточно-столбчатый фундамент своими руками.

    Расчет и разметка столбчато-ленточного фундамента

    Одним из основных моментов, на которые следует обратить внимание при возведении деревянных конструкций, является подготовка территории и правильная разметка . Ведь от этого в дальнейшем зависит прочность всей конструкции.

    Расчет и разметку столбчато-ленточного основания можно выполнить самостоятельно, с минимумом инструментов. Перед проведением любых работ место для строительства должно быть тщательно подготовлено .Оптимальный вариант в этом случае, когда почва сухая и однородная. Специалисты рекомендуют дополнительно выяснить, насколько может промерзнуть грунт на этом участке, чтобы предотвратить разрушение стен.

    Фундамент обычно закладывают ниже глубины промерзания на 20 см … Допустим небольшой уклон строительной площадки в любую сторону, кроме северной. Это предусмотрено для отвода дождевых и талых вод.

    Необходимые материалы и инструменты

    Для разметка столбчатого фундамента с ростверком невозможна без следующего набора инструментов и материалов:

    • лента строительная;
    • льняной шнур;
    • строительный уровень
    • ;
    • деревянный колышек, длина которого 50 см;
    • прямоугольных треугольников.

    Схема расчета столбчато-ленточного фундамента

    Разметка начинается изнутри. , именно здесь выставляется первый угол будущей конструкции и забивается колышек. Далее отмерьте треугольником размеры внешней части фундамента.

    Необходимо разметить площадку с точностью до нескольких сантиметров в разнице диагоналей

    С одной стороны длина будет равна размеру продольной стороны стены, а с другой — поперечной.В месте пересечения осей забиваются еще два деревянных колышка. Точно так же измеряются остальные углы будущей конструкции.

    Следующим шагом будет выполнение сброса.

    Это выглядит следующим образом:

    • закрепите доски на специальных столбах, установленных рядом с вбитыми колышками. Крепятся они на высоте будущего этажа здания, не выше 1,5 см от самого грунта;
    • проверить правильность маркировки;
    • при строительстве столбчатого типа своими руками важно обращать внимание на осевые размеры.Их накладывают поверху тряпок, а затем вбивают гвозди и со всех сторон натягивают бельевую веревку или шнур.

    Расчет столбчатого фундамента с ростверком

    Если вам необходимо построить столбчатый фундамент с ростверком своими руками, в первую очередь следует рассчитать, сколько опор необходимо сделать для того, чтобы его эксплуатировали долгое время.

    Как и в предыдущем случае, работы начинаются с геологических изысканий , чтобы узнать несущую способность грунта.Помочь рассчитать площадь поддержки сможет этот индикатор, информацию о котором можно легко найти в Интернете или специализированной литературе.

    Тогда нужно рассчитать вес всего здания … Зависит от веса используемых материалов плюс ветровые и снеговые нагрузки. Полученное число необходимо разделить на вес, который может выдержать 1 см2 грунта. Это будет показатель площади фундамента. Для конечного результата необходимо к полученной цифре прибавить 30% к запасу прочности .

    Для расчета необходимого количества столбов для столбчатого основания с ростверком площадь опоры делится на площадь основания опоры.

    Этот вид фундамента чрезвычайно популярен именно благодаря своей простоте, прочности и возможности выполнить все работы своими руками в кратчайшие сроки, даже не имея большого опыта строительства. А сравнив цены на материал, можно подсчитать, что обойдется в 1,5-2 раза дешевле любого другого вида.

    Но есть у него и недостаток, который необходимо учитывать на этапе проектирования. Крайне не рекомендуется возводить его на подвижном грунте, а также на участке, где проходят грунтовые воды или имеются большие перепады высот.

    Как сделать столбчатый фундамент своими руками

    По своей сути фундамент представляет собой систему опор, расположенных:

    • в углах здания;
    • в месте пересечения стен;
    • под несущие конструкции.

    Если на первом этаже планируется каменная печь, то под нее также лучше заложить опорные сваи.

    Перед выполнением любых работ обязательно составьте подробный будущий проект и затем постарайтесь в точности его придерживаться с учетом всей документации по проекту. Тогда постройка гарантированно сможет простоять долгое время.

    Возможная нагрузка на фундамент также имеет большое значение при выборе опоры.

    Итак, необходимо учитывать следующие параметры:

    • примерный вес будущего здания, мебели;
    • количество жителей;
    • вес основания и всего здания;
    • снеговая нагрузка.

    От этого зависит, какой материал лучше выбрать и сколько его потребуется. Его нужно заполнить до прихода зимы. так как оставлен на этот период, то он деформируется и вам придется начинать все заново.

    Для возведения столбчатого основания своими руками необходимо запастись следующими инструментами и материалами:

    • железобетонные, бетонные или кирпичные опоры;
    • фитинги
    • ;
    • опалубочная доска
    • ;
    • песок
    • ;
    • руб.;
    • цемент
    • .

    Для опалубки лучше брать доску толщиной 20 мм . Можно, конечно, приобрести для этих целей специальные металлические пластины или ДСП, но стоимость древесины намного ниже.

    • из досок собрать щиты, а из них — ящики;
    • вставьте их в заранее подготовленное углубление в почве в местах расположения опор;
    • Полностью смочите внутреннюю часть поверхности коробки водой.Это предотвратит впитывание воды из бетона и облегчит демонтаж коробки после высыхания бетона.

    Затем необходимо усилить фундамент, используя арматуру диаметром 12-16 мм. Ее лучше размещать внутри короба так, чтобы край арматуры не доходил до стенок коробки на 5 мм. Для продольного расположения используются стержни диаметром 6 мм, привариваемые через 30-40 см . После завершения каркаса ростверка лишние стержни просто удаляются.

    В последнюю очередь выполняют утепление столбчатого фундамента и его гидроизоляцию. … Эти работы увеличивают срок службы фундамента. Но это касается не всех типов фундамента. Например, винтовой фундамент не требует проведения гидроизоляционных и изоляционных работ.

    Стоимость возведения столбчатого фундамента

    Стоимость готового изделия зависит от многих показателей:

    • площадь, на которой будет располагаться будущее здание;
    • по типу грунта;
    • по ширине основания и его глубине;
    • из материалов, применяемых для возведения столбчатого фундамента (их качество, размер, производитель и тип).

    При приеме на работу специалистов кроме указанных параметров учитываются объем работы и количество рабочих дней. Стоит отметить, что цена на строительство монолитного ленточного фундамента несколько выше по сравнению с другими вариантами.

    Цены на устройство столбчатого фундамента за 1 погонный метр с учетом разных марок бетона приведены в таблице:

    Размер фундамента Марка бетона, (диаметр арматуры, мм) Цена за 1 п.м.

    (руб.)

    300 х 500 М-200, (Б-7.5) 4200
    300 х 500 М-300, (Б-22,5) 4100
    300 га 800 М-200, (Б-7,5) 6750
    300 х 800 М-300, (Б-22,5) 6850
    300 х 1000 М-200, (Б-7,5) 8400
    300 х 1000 М-300, (Б-22,5) 8500
    300 х 1200 М-200, (Б-7.5) 10100
    300 х 1200 М-300, (Б-22,5) 10200

    Стоимость самого фундамента относительно невелика, что позволит снизить общие затраты на строительство деревянного дома или бани на дачном участке.

    Подробнее об этапах возведения столбчатого ленточного фундамента своими руками можно посмотреть на видео:

    Среди всех используемых сегодня видов бетонных фундаментов особого внимания заслуживает столбчато-ленточный фундамент.Чаще всего такую ​​конструкцию используют при обустройстве тяжелых и массивных строек.

    При условии грамотного возведения столбчато-ленточная конструкция будет иметь самые высокие эксплуатационные характеристики. При этом на обустройство такого фундамента тратится сравнительно немного времени и средств, а все требуемые работы можно выполнить своими силами.


    Ознакомьтесь с общей информацией о столбчато-ленточных основаниях, изучите руководство по обустройству таких конструкций и приступайте к работе.

    Общие сведения о фундаментах столбчато-ленточного типа

    Применение такой конструкции будет оправдано при выполнении строительных работ в районах с большой глубиной промерзания грунта.

    В таких ситуациях возведение обычного заглубленного ленточного фундамента потребует нерациональных финансовых вложений, а малозаглубленная конструкция просто не справится с возложенными на нее задачами.

    В таких условиях отличным вариантом является столбчато-ленточный фундамент.С обустройством такой конструкции справится даже новичок.


    Дополнительным преимуществом рассматриваемого фундамента является возможность его устройства на наклонных участках. Но если подземный водоносный горизонт расположен слишком близко к поверхности почвы, от такого решения рекомендуется воздержаться.

    В рассматриваемой конструкции наибольшая часть нагрузки приходится на основания столбов. При этом столбы должны быть помещены в землю не менее чем на 200 мм ниже точки промерзания грунта.Это обеспечит максимальную эксплуатационную долговечность и надежность конструкции.

    Чтобы в дальнейшем лента не поднималась под влиянием естественных изменений структуры почвы, ее нижнюю часть необходимо сделать несколько шире.

    В конструкции столбчато-ленточного типа лента выполняет функции исключительно верхнего ростверка, необходимого для соединения столбов в единую конструкцию и дополнительного увеличения прочности основания. В этом случае лента не оказывает нагрузки на грунт.


    С помощью ленты обеспечивается максимально равномерное распределение нагрузки на основные столбы фундамента.

    Фундамент должен быть спроектирован так, чтобы после полного завершения обустройства конструкции между нижним краем ростверка и верхним слоем грунта оставалось не менее 150-200 мм свободного пространства. Благодаря наличию такого зазора фундамент не получит значительных повреждений даже при сильном пучении земли.

    Из чего сделаны столбы?

    Прежде чем приступить к самостоятельному обустройству столбчато-ленточного основания, необходимо выбрать оптимальный материал для изготовления опор. Доступные решения включают древесину, бетонные блоки, кирпич, асбестоцементные и металлические трубы. Ознакомьтесь со спецификой каждого варианта и выберите решение, наиболее подходящее для вашей ситуации.


    Используются крайне редко из-за относительно низкой долговечности.Деревянные столбы подходят только для устройства фундамента, предназначенного для устройства террасы или другой подобной конструкции.

    Оптимальный диаметр деревянных столбов 150-200 см.

    Перед заглублением столбов из рассматриваемого материала в землю их необходимо обработать антисептической и антипиреновой пропиткой. Благодаря такой обработке значительно повысится устойчивость материала к гниению, поражению вредителями и огню.

    Мастики на битумной основе идеально подходят для гидроизоляции древесины.


    Для обустройства столбчато-ленточной конструкции хорошо подходит железорудный кирпич. С его применением также возводят мелкозаглубленные столбчатые фундаменты.


    Опоры в виде железобетонных столбов, дополнительно усиленных арматурой, считаются наиболее надежными. Ввиду этого именно такие опоры пользуются наибольшей популярностью.


    Бетонные столбы могут быть как цельной (монолитной) конструкции, так и состоять из нескольких блоков.

    Важно, чтобы ширина стоек была не менее 40 см.


    Трубы из асбоцемента или металла очень просты в монтаже. Монтаж сводится к размещению полых труб в заранее подготовленных углублениях, установке прутьев арматуры внутрь труб и отделке полости бетоном.

    Работа выполняется очень быстро и легко. Оптимальный диаметр трубы подбирается индивидуально с учетом предполагаемой нагрузки на возводимое основание.

    Этапы обустройства фундамента

    Строительство фундамента данного типа осуществляется в два этапа. Сначала вам нужно будет создать основу конструкции из столбов, а затем обустроить мелкозаглублённую бетонную ленту.

    Столбы

    Перед началом работ определите оптимальную глубину столбчато-ленточного фундамента. На данном этапе рассмотрим следующие параметры:

    • тип и особенности строения почвы;
    • уровень промерзания земли;
    • глубина прохождения грунтовых вод.

    Различают мелкозаглубленные и заглубленные фундаментные сооружения. При устройстве мелкозаглубленного основания столбы обычно погружают в землю на 40 см, а при устройстве заглубленного основания опоры углубляют на 10-50 см ниже точки промерзания грунта.


    Выдерживать шаг установки опор в пределах 100-250 см в соответствии с будущей нагрузкой. Чем выше нагрузки на основание, тем меньше должно быть расстояние между устанавливаемыми опорами.Профессиональные строители настоятельно не рекомендуют ставить опоры с шагом более 250 см, поскольку это приведет к значительному снижению прочности готовой конструкции.

    Приступить к установке опорных стоек. Это довольно простая работа, выполняемая в несколько шагов.

    Первый шаг. Подготовьте сайт к предстоящим событиям. Для этого снимите плодородный ком почвы и разровняйте участок. Если верхний слой почвы на вашем участке глинистый, снимите его побольше и засыпьте полученное основание небольшим слоем песка.

    Второй шаг. Отметьте область. Подойдут любые подходящие колышки и видимая веревка. Натяните нить на расстоянии, соответствующем ширине будущей бетонной ленты.

    Обратите внимание на угол пересечения шнуров. Важно, чтобы нити пересекались точно перпендикулярно.

    Размечают места пересечения и примыкания внутренних перегородок и наружных стен здания, углы будущего строения и участки, которые будут подвергаться наиболее серьезным нагрузкам.



    Шаг третий. Выкопайте траншею в месте расположения ленточной части фундамента. Достаточно будет ямы глубиной около 400 мм. Траншея должна быть на 70-100 мм шире ширины ленты. Такой зазор необходим для установки щитов опалубки.


    Четвертый шаг. Сделайте углубления в местах установки опорных стоек. В этом вам поможет дрель или другое подходящее приспособление.Диаметр углублений подбирайте индивидуально в соответствии с предполагаемыми нагрузками на фундамент. Чем выше нагрузки, тем больше должен быть диаметр опорных столбов.


    Если по проекту столбы будут залегать более чем на 100 см, обязательно установите опоры из прочных досок. Они предотвратят осыпание почвы. Если ямы глубиной до 100 см, от установки опор можно отказаться.

    Пятый шаг. Засыпьте дно каждой выемки слоем просеянного песка толщиной 100 мм.

    Шестой шаг. Приступайте к установке столбов. В данном примере опоры выполнены из асбестоцементных труб.


    Сначала сделайте гидроизоляцию опор. Для этого оклейте их двойным слоем рубероида или другого подобного материала. Вставьте гидроизоляционную трубу в углубление до упора.

    Связать арматурный каркас стальными стержнями и вязальной проволокой. Используйте стержни диаметром 12-14 мм. Арматура должна быть такой длины, чтобы ее верхние концы выступали из труб на 150-250 мм.


    Начать заполнение. Сначала нужно залить бетоном свободное пространство в ямах вокруг опор примерно на 20 см высоты углублений, а затем заливать непосредственно трубы.

    Оставьте готовые столбы сохнуть и набраться прочности.



    лента

    Приступить к обустройству ленточной части конструкции.

    Первый шаг. Обвяжите каркас арматурными стержнями и стальной вязальной проволокой. Приварите конструкцию и прикрутите ее к арматурным стержням, выступающим из забетонированных опорных столбов.

    Второй шаг. Устанавливаем ленточную литейную опалубку. Соберите опалубку из досок толщиной 40 мм и шириной около 150 мм. Доски можно заменить ДСП, фанерой или листовым металлом.


    Шаг третий. Покрыть внутреннюю поверхность опалубки влагозащитным материалом. Полиэтилен подходит для гидроизоляции; также могут быть использованы более современные мембранные материалы.

    Четвертый шаг. Залейте опалубку бетоном. Чтобы сэкономить время и силы, вы можете заказать товарный бетон.При желании раствор можно приготовить своими руками. Заполнить за один проход. Вылейте раствор горизонтально. Вертикальные швы категорически запрещены – они растрескаются еще до полного затвердевания бетона.


    Залитый бетон обработать специальным вибратором. Такая обработка устранит пустоты и лишний воздух. При отсутствии вибратора хотя бы проткните бетон арматурой в нескольких местах, а затем тщательно заделайте отверстия бетоном.

    Наполнитель высохнет в течение месяца. Демонтировать опалубку рекомендуется только после полного затвердевания отливки. Некоторое время (обычно 1-1,5 недели) залитый бетон необходимо дополнительно увлажнять, иначе он растрескается.

    Частоту и продолжительность увлажнения определяют индивидуально в соответствии с «поведением» бетона и погодными условиями.


    Гидроизолируйте затвердевший и затвердевший бетон, засыпьте оставшиеся траншеи землей и приступайте к запланированным строительным работам.

    Удачной работы!

    Видео — Столбчато-ленточный фундамент своими руками

    Фундамент – это основа всего здания, поэтому очень важно, чтобы он был прочным и долговечным. Ленточно-столбчатый фундамент – это монолитный тип фундамента, который идеально подходит для возведения его на пучинистом, заболоченном или песчаном грунте. Этот тип конструкции подходит для частных домов с деревянными или каркасными стенами. Он достаточно долговечен и не требует значительных затрат.В этой статье пойдет речь о том, как сделать ленточно-столбчатый фундамент своими руками, не используя спецтехнику и не нанимая высококвалифицированных рабочих.

    Этот тип фундамента состоит из двух основных компонентов – несущих конструкций и ростверка. В качестве несущих конструкций выступают столбы, а в роли ростверка – ленточная система.

    Ленточный элемент позволяет закрыть черновой пол здания надежной конструкцией, позволяющей выдерживать избыточную влажность. Кроме того, лента для ростверка создает поверхность, которую очень удобно использовать для укладки таких стеновых материалов, как пеноблоки и кирпич.

    Преимущества столбчато-ленточного фундамента

    Преимуществом данного типа фундамента является наличие виброзащиты. Опора конструкции снабжена боковыми секциями, которые плотно крепятся к ленточному элементу, что создает «систему виброизоляции». Основной целью этой системы является снижение воздействия вибрации от транспортных средств или железных дорог, расположенных рядом со зданием.

    Главное положительное качество этого типа фундамента – низкая трудоемкость. Манипуляции с подготовкой места под строительство и заливкой конструкции бетоном под силу даже непрофессионалам, поэтому сделать столбчато-ленточный фундамент своими руками достаточно просто. Ленточный элемент конструкции фундамента размещается над землей, поэтому уменьшается количество используемой бетонной смеси, что позволяет прилично сэкономить на бюджете строительства.

    Кроме того, еще одним преимуществом этой конструкции являются низкие потери тепла. Это качество объясняется тем, что основная часть конструкции не будет иметь контакта с мерзлым грунтом, что примерно вдвое сократит теплопотери.

    Элементы столбчато-ленточного фундамента:

    1. Несущая конструкция — столбы. Количество стоек зависит от веса конструкции.
    2. Усиливающая рама.
    3. Дизайн ремня.
    4. Внутренние сваи.

    Типы столбов для столбчато-ленточного фундамента

    Забивные столбы изготавливаются непосредственно на строительной площадке и устанавливаются в специальные колодцы, в которые заливается бетонный раствор. Скучные посты пользуются особой популярностью. Это можно объяснить тем, что данная конструкция не требует особых затрат и обладает хорошей несущей способностью. Этот тип конструкции может быть забетонирован без кожуха.

    В некоторых случаях используются одинарные опорные конструкции. Такие столбы подходят для мест, на которые будет приходиться основная нагрузка.

    Правильный выбор материала для строительства столбов

    При строительстве ленточно-столбчатого фундамента в первую очередь нужно обратить внимание на то, какие материалы будут использованы при возведении опор. Для этой цели можно использовать кирпичи, бетонные блоки, трубы из металла или асбоцемента, а также дерево.

    Особенности:

    1. Опоры деревянные. Этот вид столбов не пользуется большой популярностью из-за того, что дерево – недолговечный материал.Тем не менее, для строительства деревянных террас используются деревянные опоры. Столбы для этого должны иметь диаметр, равный 0,15 -0,2 м. Кроме того, древесину лучше обработать пропитками, которые предотвратят разрушение.
    2. Столбы из труб асбобетонных или металлических. Из этих элементов часто делают монолитные столбчато-ленточные фундаменты, так как такие трубы хорошо подходят для несъемной опалубки.
    3. Столбы кирпичные. Опоры из этого материала используют, если хотят сделать столбчатый фундамент незаглубленным.Ширина кирпичных конструкций должна составлять полметра.
    4. Бетонные столбы. Этот вид опор считается самым надежным, поэтому их чаще всего используют при самостоятельном возведении столбчато-ленточного фундамента. Столбы бывают монолитные бетонные и из готовых блоков. Ширина этой конструкции не должна быть меньше полуметра.

    Процесс возведения столбчато-ленточного фундамента

    Этот процесс состоит из двух основных этапов:

    Первым шагом является выбор правильной глубины фундамента.Делать это необходимо с учетом структуры почвы, степени промерзания грунта и глубины залегания грунтовых вод. По мере погружения фундамент делится на два вида: мелкозаглубленный и заглубленный. Заглубленный столбчато-ленточный фундамент погружают примерно на полметра ниже уровня промерзания грунта.

    Необходимо обратить внимание на то, что столбы должны быть установлены на расстоянии одного-двух метров друг от друга. Большее расстояние может привести к тому, что конструкция получится не очень прочной.

    Установку фундаментных опор необходимо начинать с подготовительного этапа, заключающегося в подготовке площадки к строительству. Первым делом нужно убрать лишний слой почвы, выровняв участок. Если грунт на строительной площадке глинистый, то нужно снять большую его часть и засыпать площадку песком.

    Затем отмечаем место для строительства. Для этого нужно использовать специальную нить, используемую в строительстве. Натягиваем его в виде двух непересекающихся полос, расстояние между которыми равно толщине нашего ленточного фундамента.

    Не забывайте следить за углом пересечения нитей, он должен быть равен 90⁰. Также не забудьте отметить места пересечения стеновых поверхностей и углов здания.

    Следующим шагом будет рытье траншей в местах расположения ленточной конструкции нашего фундамента. Глубина траншей должна быть примерно 40 см, а ширина должна быть сделана такой, чтобы оставалось еще около 10 см для размещения опалубки.

    Для установки столбов используем бетонную смесь, но не забываем о создании гидроизоляционного слоя. Для него из скрученного в пару слоев рубероида делаем трубу. Соединяем скотчем и вставляем эту конструкцию в землю до упора.

    Перед изготовлением столбчато-ленточного фундамента нужно позаботиться о создании каркаса из арматуры и проволоки, а затем вставить его в просверленное отверстие так, чтобы арматура выступала наружу примерно на 15-20 см.

    Далее приступим к заливке получившейся опоры бетоном. Для начала залейте колодец слоем бетонной смеси толщиной около 20 см. Затем поднимаем трубу из рубероида, чтобы смесь образовала подошву. Следующим шагом будет полное заполнение скважины и оставление бетона сохнуть.

    • Создание ленточной части фундамента.

    Первым делом снова вяжем арматурный каркас. Затем привариваем его и крепим к арматуре, торчащей из бетонных столбов.

    Выполнив все вышеописанные этапы строительства столбчато-ленточного фундамента, займемся монтажом опалубки, входящей в состав ленточного фундамента. Для этого возьмите несколько досок, ширина которых 10 см, и сбейте из них опалубку. Затем внутрь опалубки укладываем гидроизоляцию, в качестве которой может выступать полиэтиленовая пленка.

    После проведения данных манипуляций заливаем опалубку бетоном. Можно сделать это вручную, а можно использовать специальный миксер.Снимать опалубку можно будет через три недели, когда бетон затвердеет.

    После затвердевания бетона на фундамент необходимо нанести обмазочный слой гидроизоляции. Нужно обработать боковые части ленточной конструкции. Для этой цели можно использовать подогретый битум. Лучше всего проделать эту процедуру пару раз.

    Насыпанный под ленточный элемент песок лучше убрать, так как иначе конструкция будет стоять на незаглубленной конструкции.В результате должна получиться траншея глубиной около двух сантиметров. После заливки бетона смесь, попавшая в эту траншею, создаст выступ, который поможет надежно зафиксировать конструкцию.

    Gale Apps — Технические трудности

    Технические трудности

    Приложение, к которому вы пытаетесь получить доступ, в настоящее время недоступно. Приносим свои извинения за доставленные неудобства. Повторите попытку через несколько секунд.

    Если проблемы с доступом сохраняются, обратитесь за помощью в наш отдел технической поддержки по телефону 1-800-877-4253. Еще раз спасибо, что выбрали Gale, обучающую компанию Cengage.

    org.springframework.remoting.RemoteAccessException: невозможно получить доступ к удаленной службе [[email protected]]; вложенным исключением является Ice.Неизвестное исключение unknown = «java.lang.IndexOutOfBoundsException: индекс 0 выходит за границы для длины 0 в java.base/jdk.internal.util.Preconditions.outOfBounds(Preconditions.java:64) в java.base/jdk.internal.util.Preconditions.outOfBoundsCheckIndex(Preconditions.java:70) в java.base/jdk.internal.util.Preconditions.checkIndex(Preconditions. java:248) в java.base/java.util.Objects.checkIndex(Objects.java:372) на Яве.база/java.util.ArrayList.get(ArrayList.java:458) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.populateSessionProperties(LazyUserSessionDataLoaderStoredProcedure.java:60) в com.gale.blis.data.subscription.dao.LazyUserSessionDataLoaderStoredProcedure.reQuery(LazyUserSessionDataLoaderStoredProcedure.java:53) в com.gale.blis.data.model.session.UserGroupEntitlementsManager.reinitializeUserGroupEntitlements(UserGroupEntitlementsManager.ява:30) в com.gale.blis.data.model.session.UserGroupSessionManager.getUserGroupEntitlements(UserGroupSessionManager.java:17) в com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getProductSubscriptionCriteria(CrossSearchProductContentModuleFetcher.java:244) на com.gale.blis.api.authorize.contentmodulefetchers. CrossSearchProductContentModuleFetcher.getSubscribedCrossSearchProductsForUser(CrossSearchProductContentModuleFetcher.ява:71) на com.gale.blis.api.authorize.contentmodulefetchers.CrossSearchProductContentModuleFetcher.getAvailableContentModulesForProduct(CrossSearchProductContentModuleFetcher.java:52) на com.gale.blis.api.authorize.strategy.productentry.strategy.AbstractProductEntryAuthorizer.getContentModules(AbstractProductEntryAuthorizer.java:130) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.isAuthorized(CrossSearchProductEntryAuthorizer.ява:82) на com.gale.blis.api.authorize.strategy.productentry.strategy.CrossSearchProductEntryAuthorizer.authorizeProductEntry(CrossSearchProductEntryAuthorizer.java:44) на com.gale.blis.api.authorize.strategy.ProductEntryAuthorizer.authorize(ProductEntryAuthorizer.java:31) в com.gale.blis.api.BLISAuthorizationServiceImpl. authorize_aroundBody0(BLISAuthorizationServiceImpl.java:57) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize_aroundBody1$advice(BLISAuthorizationServiceImpl.ява: 61) на com.gale.blis.api.BLISAuthorizationServiceImpl.authorize(BLISAuthorizationServiceImpl.java:1) на com.gale.blis.auth._AuthorizationServiceDisp._iceD_authorize(_AuthorizationServiceDisp.java:141) в com.gale.blis.auth._AuthorizationServiceDisp._iceDispatch(_AuthorizationServiceDisp.java:359) в IceInternal.Incoming.invoke(Incoming.java:209) в Ice.ConnectionI.invokeAll(ConnectionI.java:2800) на льду.ConnectionI.dispatch(ConnectionI.java:1385) в Ice.ConnectionI.message(ConnectionI.java:1296) в IceInternal.ThreadPool.run(ThreadPool.java:396) в IceInternal.ThreadPool.access$500(ThreadPool.java:7) в IceInternal.ThreadPool$EventHandlerThread.run(ThreadPool.java:765) в java. base/java.lang.Thread.run(Thread.java:834) » org.springframework.remoting.ice.IceClientInterceptor.convertIceAccessException(IceClientInterceptor.java:365) org.springframework.remoting.ice.IceClientInterceptor.invoke(IceClientInterceptor.java:327) org.springframework.remoting.ice.MonitoringIceProxyFactoryBean.invoke(MonitoringIceProxyFactoryBean.java:71) org.springframework.aop.framework.ReflectiveMethodInvocation.proceed(ReflectiveMethodInvocation.java:186) org.springframework.aop.framework.JdkDynamicAopProxy.invoke(JdkDynamicAopProxy.java:212) com.sun.proxy.$Proxy130.authorize(Неизвестный источник) com.gale.auth.service.BlisService.getAuthorizationResponse(BlisService.java:61) com.gale.apps.service.impl.MetadataResolverService.resolveMetadata(MetadataResolverService.java:65) com.gale.apps.controllers.DiscoveryController.resolveDocument(DiscoveryController.java:57) ком.gale.apps.controllers.DocumentController.redirectToDocument(DocumentController. java:22) jdk.internal.reflect.GeneratedMethodAccessor270.invoke (неизвестный источник) java.base/jdk.internal.reflect.DelegatingMethodAccessorImpl.invoke(DelegatingMethodAccessorImpl.java:43) java.base/java.lang.reflect.Method.invoke(Method.java:566) org.springframework.web.method.support.InvocableHandlerMethod.doInvoke(InvocableHandlerMethod.ява: 215) org.springframework.web.method.support.InvocableHandlerMethod.invokeForRequest(InvocableHandlerMethod.java:142) org.springframework.web.servlet.mvc.method.annotation.ServletInvocableHandlerMethod.invokeAndHandle(ServletInvocableHandlerMethod.java:102) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.invokeHandlerMethod (RequestMappingHandlerAdapter.java:895) org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter.handleInternal (RequestMappingHandlerAdapter.java:800) org.springframework.web.servlet.mvc.method.AbstractHandlerMethodAdapter.handle(AbstractHandlerMethodAdapter. java:87) org.springframework.web.servlet.DispatcherServlet.doDispatch(DispatcherServlet.java:1038) org.springframework.web.servlet.DispatcherServlet.doService(DispatcherServlet.java:942) орг.springframework.web.servlet.FrameworkServlet.processRequest(FrameworkServlet.java:998) org.springframework.web.servlet.FrameworkServlet.doGet(FrameworkServlet.java:890) javax.servlet.http.HttpServlet.service(HttpServlet.java:626) org.springframework.web.servlet.FrameworkServlet.service(FrameworkServlet.java:875) javax.servlet.http.HttpServlet.service(HttpServlet.java:733) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:227) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.tomcat.websocket.server.WsFilter.doFilter(WsFilter.java:53) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain. ява: 162) org.apache.catalina.filters.HttpHeaderSecurityFilter.doFilter(HttpHeaderSecurityFilter.java:126) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.servlet.resource.ResourceUrlEncodingFilter.doFilter(ResourceUrlEncodingFilter.java:63) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) org.apache.catalina.core. ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:101) орг.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:130) org.springframework.boot.web.servlet.support.ErrorPageFilter.access$000(ErrorPageFilter.java:66) org.springframework.boot.web.servlet.support.ErrorPageFilter$1.doFilterInternal(ErrorPageFilter.java:105) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.springframework.boot.web.servlet.support.ErrorPageFilter.doFilter(ErrorPageFilter.java:123) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain. java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.ява: 162) org.springframework.boot.actuate.web.trace.servlet.HttpTraceFilter.doFilterInternal(HttpTraceFilter.java:90) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) орг.springframework.web.filter.RequestContextFilter.doFilterInternal (RequestContextFilter.java: 99) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.FormContentFilter.doFilterInternal (FormContentFilter.java: 92) org.springframework.web.filter. OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.HiddenHttpMethodFilter.doFilterInternal (HiddenHttpMethodFilter.ява:93) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:154) орг.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.filterAndRecordMetrics(WebMvcMetricsFilter.java:122) org.springframework.boot.actuate.metrics.web.servlet.WebMvcMetricsFilter.doFilterInternal(WebMvcMetricsFilter. java:107) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) орг.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.springframework.web.filter.CharacterEncodingFilter.doFilterInternal (CharacterEncodingFilter.java:200) org.springframework.web.filter.OncePerRequestFilter.doFilter(OncePerRequestFilter.java:107) org.apache.catalina.core.ApplicationFilterChain.internalDoFilter(ApplicationFilterChain.java:189) org.apache.catalina.core.ApplicationFilterChain.doFilter(ApplicationFilterChain.java:162) org.apache.catalina.core.StandardWrapperValve.invoke(StandardWrapperValve.java:202) org.apache.catalina.core.StandardContextValve.invoke(StandardContextValve.java:97) org.apache.catalina.authenticator.AuthenticatorBase.invoke(AuthenticatorBase.java:542) org.apache.catalina.core.StandardHostValve.invoke(StandardHostValve. java:143) org.apache.каталина.клапаны.ErrorReportValve.invoke(ErrorReportValve.java:92) org.apache.catalina.valves.AbstractAccessLogValve.invoke(AbstractAccessLogValve.java:687) org.apache.catalina.core.StandardEngineValve.invoke(StandardEngineValve.java:78) org.apache.catalina.connector.CoyoteAdapter.service(CoyoteAdapter.java:357) org.apache.coyote.http11.Http11Processor.service(Http11Processor.java:374) орг.apache.койот.AbstractProcessorLight.process(AbstractProcessorLight.java:65) org.apache.coyote.AbstractProtocol$ConnectionHandler.process(AbstractProtocol.java:893) org.apache.tomcat.util.net.NioEndpoint$SocketProcessor.doRun(NioEndpoint.java:1707) org.apache.tomcat.util.net.SocketProcessorBase.run(SocketProcessorBase.java:49) java.base/java.util.concurrent.ThreadPoolExecutor.runWorker(ThreadPoolExecutor.java:1128) Ява.base/java.util.concurrent.ThreadPoolExecutor$Worker.run(ThreadPoolExecutor.java:628) org.apache.tomcat.util.threads.TaskThread$WrappingRunnable.run(TaskThread. java:61) java.base/java.lang.Thread.run(Thread.java:834)

    Как сделать ранг фундамента. Раздел фундамента. Свайные, столбчатые и ленточные монолитные фундаменты в разрезе.

    2 февраля.Foundation Views 2636. Комментарий к записи о том, как делать надрез на фундаменте №

    Каким бы ни был фундамент здания, в первую очередь он играет роль опоры, удерживающей конструкцию возводимого объекта. Кроме того, цоколь позволяет защитить конструкцию от различных сейсмических угроз. Он также играет роль гидроизоляции и теплоизоляции для основания.Качественный фундамент должен успешно справляться со всеми этими функциями. Это зависит не только от его конструкции, но и от того, насколько удачно он был подобран для конкретного случая. Вывод о том, подходит ли этот тип фундамента, будет сделан только после изучения продольного и поперечного разреза конструкции основания. Поэтому в этой статье мы расскажем вам об этом подробнее, а также научимся делать надрез помады.

    Основные разновидности

    Найдено четыре типа фундамента:

    1. Плита.
    2. Свая.
    3. Лента.
    4. Столбчатый.

    Технические характеристики:

    1. Плитный фундамент выполняется в виде монолитной плиты, которая закрепляется на грунте.
    2. Свайное основание оформлено в виде балочной конструкции, которая запирается на вкрученные в землю стержни.
    3. Под ленточными фундаментами понимают основания, выполненные в виде относительно прямой стены, вбитой в землю. Его еще называют ленточным.Она повторяет контуры фасада.
    4. Столбчатый фундамент обычно состоит из прочной конструкции из балок.

    Каждый из указанных видов основы существенно отличается друг от друга. Поэтому, прежде чем выбрать наиболее подходящие из них для конкретного случая, необходимо внимательно изучить особенности их строения. И к решению этого вопроса нужно подходить очень внимательно. Далее рассмотрим основы в контексте. Ленточному типу уделю чуть больше внимания.

    Основная секция ленты

    Ленточные монолитные фундаменты в разрезе

    Для сборки данного вида основания могут использоваться три разных вида строительных материалов – это кирпич, блоки и бетон. В каждом случае структура этой базы будет примерно одинаковой. При изучении устройства и конструкции ленточной основы можно увидеть следующее:

    1. Основание лежит на насыпной подушке из гравия и песка, толщина слоя которой достигает 150-200 миллиметров.Благодаря наличию такой подушки увеличивается несущая способность опорного грунта.
    2. Одновременно на подметаже находится слой гидроизоляции и плита днища фундамента. Гидроизоляция должна быть обязательно при закладке фундаментов с малой несущей способностью.
    3. Если основание закладывается в плотных грунтах, то подошву можно установить с помощью кладки из специальных фундаментных блоков. Вместо этого допускается заливка бетоном в заранее открытую траншею, расположенную на дне котлована.Обычно ширина подошвы составляет 600-1100 миллиметров.
    4. На подошву опирается стена фундамента. В некоторых случаях основой для него служит объемная подушка. Стена может состоять из кирпича, блоков или возводится путем заливки бетона в армированную опалубку. С внутренней и внешней стороны он уложен в слой утеплителя и вертикальной гидроизоляции. Чаще всего ширина стенки основания составляет 400-600 миллиметров. Это без утепления и гидроизоляции. Высоту основания можно рассчитать, суммируя размеры глубины грунта, высоты основания и размера опорной плиты.
    5. Роль столярки в данном случае играет верхняя грань фундамента. Поверх стен допускается насыпать дополнительный армирующий пояс, благодаря которому собираются дефекты кладки.

    При изучении концевого участка основания пояса можно выделить структуру треугольной пластины (сцены), которая примыкает к основанию примерно нулевого уровня грунта. Эта печь защищает прилегающий к основанию грунт от воздействия влаги и низких температур, что позволяет значительно снизить степень его деформации и излучения.

    Установка фундаментного основания

    Для возведения такого основания потребуются следующие материалы:

    1. Цемент.
    2. Песок крупной фракции.
    3. Щебень (мелкий).
    4. Арматура.
    5. Вязальная проволока.
    6. Металлическая опалубка (можно использовать деревянную).

    Для возведения различных типов оснований потребуется различное количество строительных материалов. Для этого необходимо уже знать предварительные размеры будущей конструкции.При строительстве жилого дома с несколькими комнатами, прихожей, подсобным помещением необходимо учитывать следующие значения:

    • Конструкция по периметру,
    • необходимое количество разделов,
    • общая длина сбитой траншеи.

    Расчет:

    1. Для заливки рекомендуется использовать ленту шириной 600 миллиметров и высотой 900 миллиметров. Затем, чтобы получить необходимое количество бетона, нужно перемножить три числа: общую длину траншеи, ширину ленты (в метрах), высоту ленты (в метрах).
    2. Также можно рассчитать необходимое количество песка для подушки. Так как траншея не может быть гладкой, то в расчетах лучше использовать среднюю толщину подушки. Для того чтобы получить необходимый объем песка, нужно перемножить три числа: общую длину траншеи, ширину ленты (в метрах) и среднюю толщину подушки (в метрах).
    3. Для сооружения каркаса нужно взять арматуру сечением 13 миллиметров, а для перемычек 8-9 миллиметров.

    Монтаж ленточного фундамента выполняется следующим образом:

    1. Сначала нужно вырыть траншею, учитывая, что подушка упадет на дно.
    2. После этого подушка засыпается в высыпанную траншею.
    3. Теперь следует приступить к установке опалубки, которая фиксируется рейками. Для обрезных, хомутов используются хомуты.
    4. Перед укладкой каркаса в траншею на подушку-подушку необходимо залить слой бетона толщиной 70-100 миллиметров. Подушка должна быть установлена ​​так, чтобы она оказалась по всему объему ленты равноудаленной. Также важно, чтобы армирование нигде не выступало.
    5. После этого следует закрепить получившийся дизайн и приступить к заливке. Чтобы использовать основу, придется подождать 21 день, пока она окончательно не затвердеет.

    Плитный фундамент

    Фундамент с разрезом: чертеж

    1. Плиточный фундамент в сечении аналогичен ленточному.Но в этом случае ширина ленты совпадает с размером конструкции фасада. Остальное, включая устройство в продольном разрезе, будет таким же, как и у стержня.
    2. Итак, глядя на разрез фундамента, внизу можно увидеть подсыпку, которая закрыта и защищена от влаги. В качестве рулонной гидроизоляции обычно используется рулонный рубероид.
    3. Опалубка Up представляет собой монолитную плиту, которая заливается в съемную опалубку. Он также имеет две горизонтальные решетки в качестве усиления. Между ними устанавливаются гладкие штифты.
    4. Заливается нижняя зона отмостки шириной от 0,7 до 1,2 метра.
    5. Для теплоизоляции фундамента на торцах плит монтируются теплостойкие панели. Общая толщина пластин составляет около 500 миллиметров.

    Отсюда можно сделать вывод, что такой грунт относится к плавучим типам незаглубленных баз. Роль ростверка играет верхняя поверхность плиты.

    Свайный фундамент: вырез

    1. Основание этого типа состоит из свайного поля, представляющего собой ряд заглубленных опор.Минимальная глубина проникновения 2,3-2,5 метра, максимальная — 24 метра. Поверх столбов устанавливают балочный или плитный ростверк.
    2. Диаметр каждой опоры менее 0,9 метра. Длина и ширина балки варьируется от 400 до 600 миллиметров. Толщина ростверка от 200 до 300 миллиметров.
    3. Фундамент на врезных сваях зависит от типа опорного элемента. Таким образом, различают железобетонные сваи, винтовые или деревянные. Первые из них представляют собой устойчивый стержень, имеющий круглое сечение.Их конструкция может быть либо полой цилиндрической, либо монолитной пятой. Спиральная свая — это обычная труба, к которой методом сварки привариваются нижняя часть лопасти, а верхняя — фиксирующая опора. Деревянные сваи имеют каноническую бочкообразную форму.
    4. В некоторых случаях опору вкапывают в ростверк примерно на 30-50 миллиметров. При этом выполняется совместно с усилением армированного ростверка.
    5. В состав цоколя 2 входит слой свайного фундамента: отделка и теплоизолятор.Он лежит в отмостке, которая окружает базовые дорожки.

    Фундамент опоры: вырез

    Этот тип основания имеет аналогичную конструкцию со свайным основанием. Он состоит из коротких ворсов, имеющих круглую или квадратную форму. Его укладывают амплитудой, выполненной в виде бетонных балок. Если посмотреть в разрезе такой базы, то можно увидеть следующее:

    1. На шлифовальный песок ложится подушка, в виде плиты толщиной до 350 миллиметров.
    2. Сверху устанавливается столб, который может быть монолитным или блочным.
    3. Поверх опор укладываются бетонные балки шириной 400-800 миллиметров.
    4. Вокруг контура фундамента есть аэродром. Если используется основание с высокими колоннами и короткими балками, в него укладывается кирпичное основание.

    Связанные записи

    « Технология заливки ленточного фундамента Плавающий пол: конструкция и устройство »

    Фундамент под веранду к дому

    Фундамент под веранду к дому следует возводить не менее ответственно, чем фундамент самого жилого дома. Обустройство такой базы можно выполнить своими руками. Главное в этом случае правильно выбрать тип фундамента и строго соблюдать технологию его возведения.

    1

    Если строительство веранды ведется одновременно со строительством дома, специалисты советуют закладывать под эти два объекта один общий фундамент. В таких случаях интересующая нас комната становится, по сути, полноценной гостиной. Его можно использовать для водопровода, отопления и других коммуникаций.

    Устройство фундамента террасы

    Но чаще всего террасу или веранду к дому закладывают уже после постройки жилого помещения. Затем необходимо построить отдельный фундамент. Он может быть следующих видов: столбчатый, ленточный, монолитный, свайный. Также допускается обустраивать основания для веранды к дому из натурального дерева и из популярных сегодня. Столбчатые фундаменты обычно строят на участках, где уровень воды достаточно высок.

    А вот ленточные основания хороши для непористых и устойчивых грунтов. Монолитные фундаменты подходят для всех помещений. Но возведение их своими руками требует немалых финансовых и трудовых затрат. Мы расскажем вам, как самостоятельно построить различные фундаменты для веранды к дому так, чтобы они надежно поддерживали ваш дом на протяжении многих лет его эксплуатации.

    2

    Данная конструкция выполнена в виде ряда опорных элементов, жестко не связанных друг с другом.После установки столбов на них устанавливается обвязка для устройства стеновых поверхностей или специальный ростверк.

    Количество опор, необходимых для столбчатого основания, определяется геометрическими параметрами террасы, которую вы хотите построить. При этом обязательно нужно смонтировать четыре опорных элемента (их обычно называют основными) по углам будущей веранды. Если строящийся объект достаточно большой по площади и имеет значительный вес, следует также установить ряд промежуточных столбов. Расстояние между ними чаще всего держится в пределах 150-200 см.

    Возведение столбчатого фундамента

    Устроить столбчатый фундамент для веранды по следующему алгоритму:

    1. Выкопать ямы под столбы (глубина мини-траншей ниже линии промерзания).
    2. В выкопанные ямы насыпьте 20 см песка. Примечание! Если строится массивная терраса или грунт на вашем участке песчаный, вместо песка в котлован следует насыпать щебень, а затем залить битумом (горячим).
    3. В отверстия вмонтировать арматуру (профи рекомендуют использовать изделия из стеклопластика) и залить ямы бетоном.

    После этого нужно поставить опорные столбы. Монтируются где-то на 0,25 м ниже линии пола по подходящей вам технологии:

    1. Делаешь на нужную высоту, делаешь столбы из бетона, заливаешь всю эту конструкцию песчано-цементным составом.
    2. Залейте ямы до уровня земли бетонной смесью, дождитесь ее застывания, а затем выложите опоры из кирпича.

    Столбы (как кирпичные, так и бетонные) гидроизолируются в обязательном порядке. Процедуру можно выполнить, используя обычный рубероид. Как видите, столбчатый фундамент для веранды к дому построить достаточно просто.

    3

    Аналогичный фундамент возводится для веранд и террас большой массы, сооруженных из камня или кирпича. Обустроить его своими руками несложно, но придется сосредоточиться на трудоемкой работе. Технология возведения ленточного фундамента следующая:

    1. Разметить фундамент (учитывать его внутренние и внешние параметры).Важный! От основания домика нужно отступить 2 см. Эти сантиметры необходимы для выполнения специального деформационного шва. Он сгладит разницу между нагрузками на основной и строящийся фундаменты, защитив их от растрескивания.
    2. Выкопать траншею, засыпать ее дно 20 см песком, который необходимо утрамбовать.
    3. Делаете опалубочную конструкцию, укладываете в нее каркас из арматуры. Устанавливается на 5 см ниже планируемой линии заливки бетона.
    4. Заполнить конструкцию раствором из гравия, песка и цемента М300 – М500 (пропорции – 3:5:1).

    Ленточный фундамент террасы

    Если вы делаете бетонный состав своими руками, учтите эти рекомендации. Сначала нужно смешать в большой емкости по 10 литров воды и цемента, а затем добавить в нее песок и щебень. Желательно перемешивать его не руками, а с помощью насадки на электродрель.

    При использовании бетономешалки последовательность смешивания другая.Первый шаг – смешать все сухие компоненты, второй – добавить воду. Жидкость доливается по мере необходимости небольшими порциями. У вас должен получиться состав, похожий по консистенции на густую сметану.

    Маленький нюанс. Хотите сделать действительно качественный бетонный раствор своими руками? Добавьте в бетон 70 грамм специального пластификатора (продается в любом строительном магазине). Этот ингредиент придаст фундаменту максимальную прочность за счет того, что удалит из основания лишнюю влагу. Бетон с пластификатором позволяет кладке легко переносить даже очень сильные морозы.

    Ленточный фундамент изготавливается без возведения опалубочной конструкции. Технология следующая:

    • на дно траншеи выложить (без использования раствора) ряд из красного кирпича;
    • монтируют второй и последующие ряды кладки раствором из цемента, воды и песка (щебень добавлять не нужно).

    Кирпич допускается заменять натуральным камнем.В этом случае их заливают смесью песка (3 части), цемента (1) и воды (1,5).

    4

    Тип столбчатого основания представляет собой спиральную структуру. В этом случае фундамент оборудуется специальными сваями с лопастями, позволяющими вкручивать опоры в землю с минимальными усилиями. В этом случае не нужно использовать какое-то специальное оборудование. Установка свай производится вручную.

    Свайный фундамент для террасы

    Такой фундамент считается универсальным.Его можно монтировать на любом типе почвы. А для участков с неровным рельефом эта технология поистине незаменима.

    Винтовые конструкции возводят исключительно для светлых террас и веранд по следующей схеме:

    1. Снимите 20 см грунта по периметру будущего фундамента под конструкцию.
    2. Отметьте расположение опор для винтов (используйте колышки и обычную рулетку). Важный! Сваи, расположенные по отношению к жилому зданию по краям, должны располагаться на расстоянии около 3.5 см от фундамента дома.
    3. Вверните элементы сваи под углом 90 градусов. Значение последнего проверяется через каждые 2-3 оборота.
    4. Отрежьте опору, ввернутую в почву, на необходимую высоту. Устанавливается на 0,2–0,3 м ниже уровня пола и на 0,3–0,4 м выше уровня земли.
    5. Залейте винтовые опоры бетоном. Эту часть работы можно пропустить, если веранда построена из дерева.
    6. Накройте каждую стопку головкой.

    В принципе основную часть работы вы уже выполнили.Теперь можно уложить на вершины деревянный брус или обрезные доски или залить ростверк (предварительно установив опалубку), а затем приступить к возведению стен вашей террасы.



    Нерасслоенный фундамент своими руками. Поэтапное описание небетонируемых фундаментов различных видов

    Фундамент нескладной ленточный применяется для возведения различных хозяйственных построек, гаражей, беседок, а также малоэтажных жилых домов облегченной конструкции.Такое основание обеспечивает устойчивость всей конструкции на насыщенных влагой основаниях.

    Беслистовое монолитное основание ленточного типа: технология строительства

    Неслыханно ленточный фундамент своими руками вылитый из бетонной смеси. Чтобы получить надежную основу, необходимо соблюдать определенную последовательность действий.

    1. Подготовка земли под строительство. На данном этапе вырубка деревьев и кустарников, очистка площадки от мусора и дерна, выравнивание и уплотнение грунта.Выполняется разметка: по углам внутреннего и внешнего контура фундамента в землю вбиваются колышки, между которыми натягивается шнур. Ширину траншеи следует рассчитывать так, чтобы она была на 100-150 мм шире фундамента.
    2. Ротается траншея глубиной не менее 600 мм. Низ должен быть горизонтальным. На дно рекомендуется положить геотекстиль, а затем песчано-гравийную отсыпку около 200 мм. Подложку необходимо загерметизировать, для чего предварительно смачивается песчано-гравийная смесь.В результате она должна образовать горизонтальную плоскость.
    3. Из обрезной доски или толстолистового материала (фанера, ОСП плиты, влагостойкая ДСП) строится внутренняя опалубка. Он должен быть высотой около 500 мм: верхняя его часть будет выступать над землей и являться опорным основанием. Вертикальные элементы опалубки укрепляют кольями и упорами для обеспечения достаточной прочности.
    4. Установите усиливающий короб. Для этого из стержня арматуры диаметром не менее 10 мм создаем решетчатую конструкцию, ячейки – со сторонами не более 100 мм.Арматура укладывается в несколько рядов, расстояние между которыми не должно превышать 130 мм. Короткие брусья соединяются внахлест не менее 120 мм. Арматура связывается в местах пересечения мягкой проволоки. Сварка допускается для арматуры с индексом «С».
    5. Установка наружной опалубки: все выполняется после окончания армирования так же, как и на этапе установки внутренней опалубки. Важно, чтобы верхний край опалубки находился на одном, строго горизонтальном уровне (контролируемом Waterpas).Для предотвращения разрушения опалубки верхние кромки соединяют распорками через каждые 500-600 мм.
    6. Бетонирование производится за один прием смеси марки М150-М250. При заливке бетона трамбуют, чтобы исключить образование воздушных мешков. После заливки нужно выполнить вибропрессовку, либо многократно надувать раствор штыковой лопатой.

    Чтобы бетон застыл равномерно, без трещин, его следует периодически смачивать и проглаживать полиэтиленовой пленкой.Застывание происходит в течение 5-6 дней, после чего опалубку можно демонтировать: Нагружают нерасклеенный плитный фундамент.

    Совет: Для обеспечения вентиляции пространства под половицами необходимо устройство. В опалубку укладываются отрезки труб, не заполненные раствором.

    Безлимитный фундамент из бетонных блоков строится по тем же правилам, за исключением армирования. Для скрепления блоков друг с другом, уложенных с перевязкой, используют цементно-песчаный раствор, а между рядами монтируют армопояс из трех стержней диаметром не менее 20 мм.

    Беслистовой плитный фундамент: технология строительства

    Особенность плитного фундамента в жестком армировании всего объема заливки. В результате создается массивная подушка, способная равномерно распределить вес будущего строения на определенной площади. Плитный неосвоенный фундамент на сгустковом грунте – оптимальное решение.
    Поэтапное описание процесса создания фундамента.

    1. Подготовка территории (выполняется как описано выше).
    2. Маркировка: Для прямоугольного основания важно, чтобы длины противоположных сторон и диагоналей совпадали по длине. Разница не должна превышать 10 мм.
    3. Пробу грунта выполняют при расчете толщины плиты: обычно она колеблется в пределах 250-400 мм. Полуплиты должны находиться под землей. Следует учитывать: под печью должен быть слой песка толщиной не менее 100 мм. В том случае, если в конструкции предусмотрено устройство ребер жесткости, по периметру котла углубляют еще на 300-500 мм.Ширина более глубокой зоны должна быть 250 мм.
    4. Гидроизоляция: для защиты плиты от грунтовых вод необходимо поверх песчаного подстилающего слоя уложить два стоячих (не менее 50 мкм) полиэтиленовой пленки.
    5. Армирование заключается в изготовлении двух сеток со стороной ячейки 200 мм, расположенных в два ряда. Расстояние между сетками до 200 мм (в зависимости от толщины основания). Соединение ответвлений выполняется исключительно сеткой из проволоки: Такой способ позволяет фундаменту гибко реагировать на просадку грунта.При наличии ребер жесткости необходимо предусмотреть выпуски перемешков для устройства связки с основной печкой.
    6. Опалубка должна выдерживать вес большого объема бетонной смеси. Доски для него должны быть толщиной не менее 25 мм. Вы также можете использовать плоский грифель, OSP или Phaneur. Для надежности набор резервных копий должен быть установлен через каждые 0,5 м.
    7. Заливка бетона должна производиться непрерывно, для чего лучше использовать готовую смесь, выгружаемую из смесителя специальным лотком.Между этапами заливки не должно проходить более часа. Бетон при высыхании укрывают полиэтиленовой пленкой.

    Неслыханно столбчатый фундамент

    Основное преимущество необлегченного фундамента любого типа в экономии средств и времени на строительство. Это в полной мере относится и к неслыханно столбчатым основаниям.
    Столбчатый неслыханный фундамент своими руками для постройки из различных материалов:

    • из монолитного бетона;
    • из бетонных блоков;
    • из керамического кирпича;
    • из бутового камня;
    • из деревянных столбиков.

    В последнем случае брусья из твердых пород диаметром 150 мм и более обжигают снизу до состояния обугливания или обрабатывают антисептическим составом. Такое основание используется для временных хозяйственных построек.

    Для малоэтажной застройки на каменистых и песчаных грунтах лучше всего использовать столбчатый незакрепленный фундамент из монолитного бетона или бетонных блоков. Опоры углубляют в землю на 0,4-0,7 м и устанавливают на расстоянии 1,5-2 м.0 м друг от друга.
    Для оснований из блоков используются как подушки, так и стеновые блоки. Накладки предпочтительнее: опорный участок в таких блоках увеличен, что гарантирует большую устойчивость конструкции.

    Основные правила, необходимые при сооружении несгоревшего бондажного фундамента, следующие.

    1. Размер основания блоков, используемых для фундамента, должен быть не менее 0,4×0,4 м.
    2. В соответствии с базовыми параметрами производится разметка.Важно учитывать, что колонны необходимо устанавливать в углах и под несущими стенами.
    3. Углубления в грунте должны быть такими, чтобы после монтажа блоков их верхняя часть находилась на одном уровне. Обычно блоки устанавливают на 0,2-0,3 м ниже уровня почвы. Под каждый блок устраивают подушку из утрамбованного песка (мощность 0,1-0,15 м).
    4. Для большей устойчивости блоки довольствуются опорной площадкой. При этом используется толстая тротуарная плитка, размеры которой превышают размеры бетонных блоков.Другой вариант – устройство бетонного раствора толщиной 50-60 мм с армированием.

    Фундамент нескладно-столбчатый возводят с использованием металлических или асбестоцементных труб (опалубки) диаметром 150-200 мм. Работа выполняется в такой последовательности.

    1. В подготовленные колодцы (их диаметр должен превышать диаметр труб) устанавливается опалубка.
    2. Посередине опалубки вертикально уложены стержни арматуры, соединенные между собой на некотором расстоянии.
    3. Трубы заливаются бетонным раствором, после чего он наносится на высоту 0,1 м: бетонная масса наружу в нижней части опалубки будет служить опорной площадкой.
    4. Трубы выровнены по вертикали и уровню, полностью заполнены бетоном.
    5. Раструб заполнен грунтом, который должен быть уплотнен.

    ВАЖНО: Несчастливый столбчатый фундамент необходимо нагружать сразу после застывания бетона.Строительство должно продолжаться в том же сезоне. В противном случае даже незначительный пружинный изгиб грунта приведет к отклонению опор от заданного положения.

    В завершение рассказ о том, как создается нерастянутый ленточный фундамент — видео с комментариями специалистов.

    Как образовалась Башня — Национальный памятник Башня Дьявола (Служба национальных парков США)

    Видимые сегодня слои осадочных пород дают нам ключ к разгадке древних условий, в которых они образовались.В этих породах найдены окаменелые останки морских растений, таких как морские лилии, и существ, таких как устрицы и белемниты.

    NPS

    Фундаменты зданий

    Большая часть ландшафта, окружающего Башню Дьявола, состоит из осадочных пород. Эти породы образуются в результате затвердевания минералов или органических материалов и обычно осаждаются водой или ветром. Этот процесс, известный как отложение, распространен в дельтах рек и прибрежных районах. Многие окаменелости найдены в осадочных породах, что дает нам ключ к пониманию древних экосистем.

    Самые старые скалы, видимые в Национальном памятнике Башни Дьявола, были отложены на мелководье внутреннего моря. Это море покрывало большую часть центральной и западной части Соединенных Штатов в триасовый период, от 225 до 195 миллионов лет назад. Темно-красный песчаник и темно-бордовый алевролит с прослоями сланца можно увидеть вдоль реки Бель-Фурш. Окисление богатых железом минералов вызывает красный цвет горных пород. Этот скальный слой представляет собой формацию Спирфиш.

    Над формацией Спирфиш находится формация Гипс Спрингс.Так как богатая минералами вода испарилась, остались залежи гипса. В юрский период (195—136 млн лет назад) моря периодически отступали и возвращались.

    Морские отложения глины в глубоководных условиях превратились в серо-зеленые сланцы с прослоями песчаников, известняков и тонких слоев красного аргиллита. Эти пласты горных пород, называемые членом Stockade Beaver, являются частью формации Sundance Formation, также относящейся к юрскому периоду.

    Пачки Hulett Sandstone и Lak, также являющиеся частью формации Sundance, представляют собой желтые мелкозернистые песчаники.Их происхождение восходит к песку, отложившемуся на древнем пляже, на многих обнажениях сохранилась симметричная рябь. Устойчивые к атмосферным воздействиям, они образуют почти вертикальные скалы, окружающие саму Башню.

    моря отступали и наступали; формы рельефа развивались и разрушались. Отлагались новые отложения. Примерно от 50 до 60 миллионов лет назад, в третичное время, тектоническое давление в западной части Северной Америки достигло своего апогея, подняв Скалистые горы и Блэк-Хиллз. В это время или вскоре после этого магма (расплавленная порода) хлынула на поверхность земли, внедрившись в уже существующие слои осадочных пород.

    Монолитная колонна Последние исследовательские работы

    Постановка задачи. В современном строительстве жилых и коммерческих зданий, мостов и других сооружений колонны часто являются основными несущими элементами. Разные по способу изготовления и по своим характеристикам, эти строительные элементы служат основой каркаса, на котором размещаются все остальные строительные конструкции. Однако для того, чтобы получилась прочная, долговечная и, главное, правильная конструкция всей конструкции, колонны должны быть установлены с минимальными отклонениями от проектных значений.Вот почему большое внимание уделяется основам при разработке и реализации проекта. Цель статьи — разработать расчет монолитно-столбчатого фундамента под железобетонную колонну многоэтажного дома во Львове на основе теоретических исследований. Проект основан на теоретических исследованиях и основан на проекте монолитно-столбчатого фундамента многоэтажного дома во Львове с учетом размеров фундамента, характеристик грунта, собственного веса фундамента и продольной коэффициент усиления.Анализ публикаций. Изучение не только зарубежных, но и отечественных современных теоретических разработок и практического опыта позволит достичь поставленной цели. Среди европейских стран есть примеры, во многом отвечающие современным требованиям. Результаты исследования. Наиболее распространенными почвами Львова являются черноземные, элювиальные и торфяно-болотные почвы. Климат во Львове умеренно континентальный с мягкой зимой и теплым летом. По этим данным рассчитываются размеры монолитного столбчатого фундамента многоэтажного дома и определяется его армирование.Испытана прочность монолитно-столбчатого фундамента под железобетонную колонну многоэтажного дома на прочность на продавливание. По результатам расчетов определено, что фундамент под колонну достаточно прочен. Выводы. В данной статье были исследованы характеристики грунтов и климатических условий района строительства в городе Львове. Рассчитаны размеры подошвы фундамента, все размеры фундамента и давление на грунт под подошвой от расчетной нагрузки.Выбран участок усиления подошвы фундамента и проверена прочность фундамента на продавливание.

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
