Столбчатый фундамент как правильно сделать: Столбчатый фундамент своими руками: пошаговая инструкция, технология, устройство

Содержание

плюсы и минусы, особенности, инструкция по этапам, расчёты и ремонт

Постройка любого дома однозначно начинается с возведения фундамента. Для долговечности строения основание его должно быть правильно заложенным. Существуют разные виды фундаментов, однако именно столбчатый фундамент из блоков является самым простым и дешевым. Вот почему он подойдет для тех, кто хочет сэкономить на стройке.

Столбчатый фундамент отлично сочетает в себе надежность и высокое качество при небольших денежных затратах. Именно этот вид основания предпочитают из-за его видимых достоинств:

  • отсутствие предварительной гидроизоляционной работы;
  • надежный;
  • универсальный, поскольку подходит для абсолютно любого грунта;
  • экономичный, по сравнению с железобетонной конструкцией денежных средств понадобится в два, а то и в три раза меньше;
  • для устройства конструкции своими руками не требуется никаких специальных навыков и наличия специальной техники.

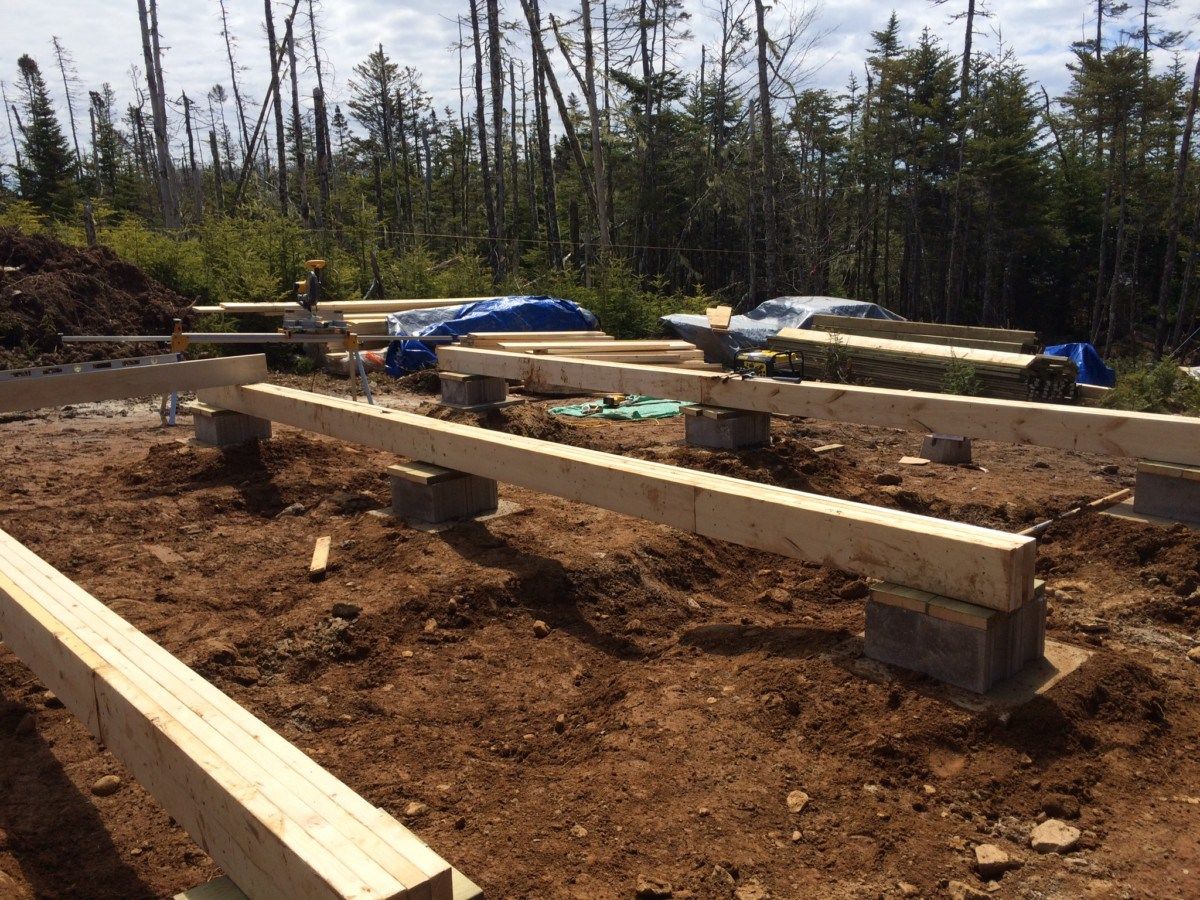

Фундамент на столбах из блоков

Именно благодаря своим преимуществам данный вид основания используется для строительства малоэтажных домов.

Особой популярностью пользуется опорно-столбчатый фундамент из блоков.

Недостатки

Говоря о недостатках данного вида, имеют в виду ограничения. Среди них:

  • это временная конструкция, которая требует постоянно реконструкции или замены;
  • можно монтировать только в теплое время года;
  • подходит не для каждого типа грунта. Слабая, рыхлая, подвижная почва исключает возможность постройки такого основания.

Особенности строительства

Этот вид фундамента используется для тех домов, в которых не предусмотрено строительство подвала. Невысокая его стоимость, а также простота монтажа позволяет использовать и при строительстве малых строений.

При возведении такого основания берут уже готовые блоки, изготовленные из бетона. На одну опору берут четыре таких блока. Размер одного блока 20х20х40 см. Количество же опор полностью зависит от размеров строения, а также его проекта.

При строительстве нужно тщательно следить за тем, чтобы соблюдалась технология возведения основания. В частности, рекомендуется следить за тем, чтобы столбы располагались под углами строящегося здания, в местах, где стены будут пересекаться, а также под всеми тяжелыми простенками, а также по всему периметру в двух метрах друг от друга.

Для более тяжелых зданий лучше использовать столбчатый фундамент из блоков 20х20х40 с использованием ростверка. Это позволит увеличить устойчивость, исключить возможность его смещения. Ростверк – это балки, иногда плиты, которые расположены сверху возводимой конструкции основания и применяются с целью разгрузки наземной части. Материалами для ростверка бывают железобетон и бетон, реже – дерево и металл.

Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

  1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
  2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ.

    Устройство столбчатого основания

  3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
  4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
  5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм.
    Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
  6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см.

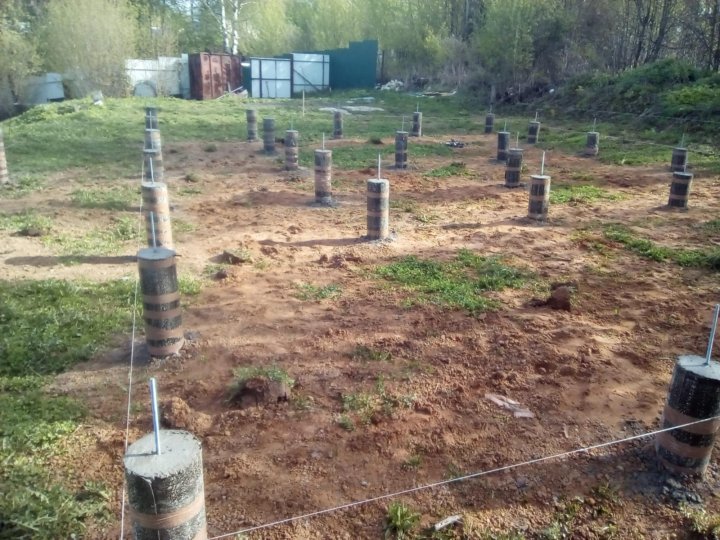

    Подготовка к заливке столбов

  7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
  8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным.
    В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия.

Расчет столбчатого фундамента

Для обустройства фундамента, в котором вы будете уверены, необходимо однозначно произвести оптимальный расчет. Сделать это можно с помощью специальной программы. Но, несмотря на это, программе нужно дать определенные параметры, измерить которые нужно будет вручную. А именно:

  1. Глубина, на которую будет заложено основание. Данные показатели никак нельзя упускать.
  2. Местоположение будущего дома, а именно, учитываются склон, равнина и другие параметры.

Все остальные расчеты программа сделает сама.

Расчёты фундамента необходимы

Процесс строительства столбчатого фундамента требует тщательной подготовки и наличия определенных данных, отталкиваясь из которых вы уже будете выполнять строительство. В частности вы должны учитывать:

  • Глубину расположения грунтовых вод, в том числе и возможные колебания в зависимости от времени года.
  • Среднюю температуру в зимний период, а также глубину возможного промерзания почвы.
  • Характеристики грунта.
  • Будущий вес дома, с учетом его интерьера (данный параметр может быть приблизительным).
  • Будущий вес столбчатого фундамента.
  • Сезонные нагрузки, такие как, наличие ветров, снежного покрова.

Еще одним важным элементом для расчета фундамента является определение несущей способности грунта. Вычислить этот параметр легко. Для этого нужно определить тип грунта, рассчитать максимально возможную нагрузку самого столба на грунт (вес столба в расчетах также нужно учитывать), а затем проверить с допустимой нагрузкой конкретного грунта.

Ремонт столбчатого фундамента

Бывают случаи, когда уже возведенный фундамент нуждается в реставрации или ремонте.

В отличие от процесса его строительства, который выполняется по строгой технологии, ремонт и реконструкция строго индивидуально. Только так можно добиться эффективного результата и наслаждаться строением долгие годы.

Зачастую ремонт такого фундамента означает устранение наклона самих столбов. Для этого поднимается дом с использованием специального домкрата, после чего несущие столбы подкапываются, а затем выравниваются. В конце заново заливаются бетоном и засыпаются грунтом. Данную процедуру рекомендуется повторить через год, но на идеальный результат все же лучше не надеяться.

Поэтому профессионалы выполняют следующие действия:

  1. Поднять строение и поставить его на временные опоры.
  2. Извлечь покосившиеся столбы.
  3. Вырыть траншею вокруг дома, в которую нужно уложить песчаную подушку.
  4. Сделать армирующий пояс, который в последствие залить бетонным раствором.
  5. Дать время фундаменту застыть и установить на него опорные элементы.
  6. Дом опустить уже на новую конструкцию. В конце необходимо отрегулировать двери и окна, чтобы они легко открывались и закрывались.

Ремонт фундамента требует своевременно принятых мер, для того, чтоб строение служило долгие годы.

Столбчатый фундамент своими руками пошаговая инструкция

В семействе точечно-опорных фундаментов столбчатая конструкция выглядит белой вороной. В отличие от свайно- винтовых схем или вариантов на буронабивных сваях,столбчатый фундамент не может обеспечить устойчивость постройки на склоне или на дряхлом торфяном грунте. Устанавливать на болоте или пучинистом основании столбчатые конструкции не пытаются даже самые отчаянные головы самодеятельного домостроения.

Как установить столбчатый фундамент

Но на самом деле, столбчатый вариант отличается двумя замечательными особенностями. Постройка столбчатого фундамента своими руками доступна даже начинающим в строительстве, а стоимость примерно вдвое ниже сметы на малозаглубленную ленту. Если у вас возникла необходимость соорудить избушку на песчаном участке, около соснового леса или на твердых известковых грунтах, проще всего решить проблему обустройства фундамента одним из перечисленных способов:

  • Пробить скважины и установить под столбчатый фундамент стандартные сваи, набивные асбестовые трубы или литые бетонные бордюрные камни. При соблюдении технологии укладки и обвязки такой столбчатый фундамент прослужит не один десяток лет;

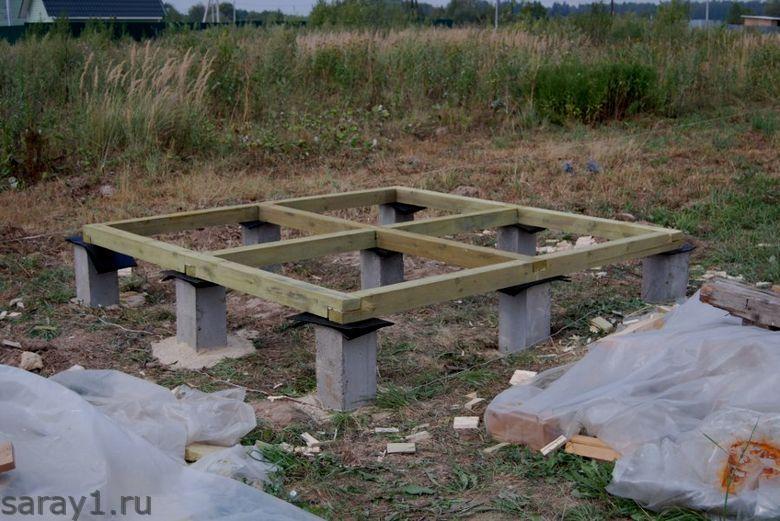

  • Установить на отсыпанной из гравия подушке обычные бетонные блоки, лучше фундаментные, но можно и обычные самодельные блоки 200х200х400 мм;

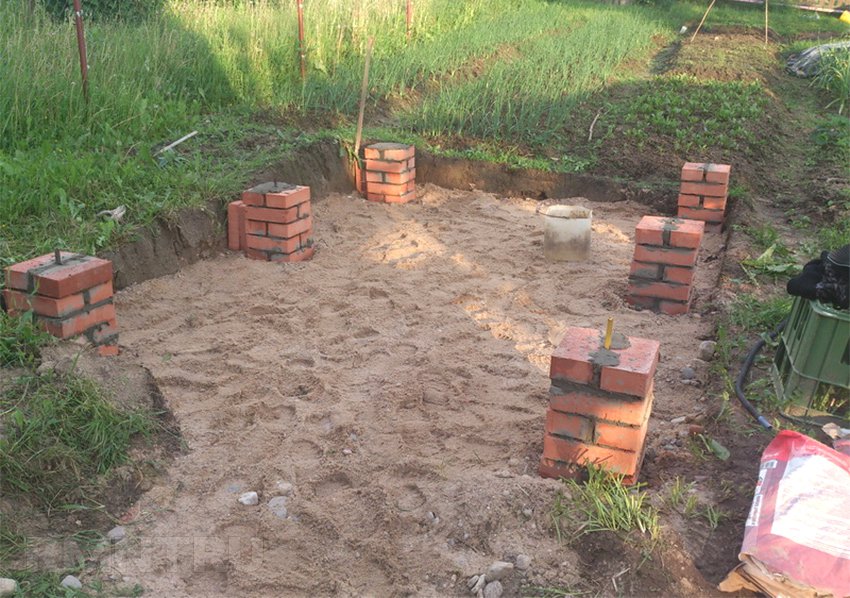

  • Сложить столбчатые опоры из кирпичной кладки;
  • Залить колонны столбчатого фундамента из бетона, армированного стальным горячекатаным прутом.

Из приведенного списка первые два варианта потребуют использования строительной техники и подъемно-транспортного оборудования, для кирпичной схемы нужен навык каменщика. Последний способ из перечисленного списка требует только времени и небольшого терпения в работе своими руками и соблюдения рекомендаций практического руководства.

Важно! Литой столбчатый фундамент можно смело назвать универсальным, при наличии на участке дренажа и водоотведения его можно поставить даже на небольших уклонах без необходимости работ грейдером по выравниванию горизонта на плане участка.

По сути, столбчатый фундамент — это наилучший вариант основы для постройки своими руками небольшой летней кухни, беседки или баньки на загородном участке. Для больших и тяжелых зданий столбчатый фундамент слаб и опасен.

Как сделать столбчатый фундамент своими руками быстро и просто

Отливка бетонных столбчатых конструкций потребует продолжительной и довольно грязной работы с замесом цементного раствора, установкой и укреплением столбовой опалубки, выравниванием и зачисткой рабочих поверхностей. Можно пойти более простым путем и купить готовые блоки длиной по 40 см и сечением 20х20 см. Лучше всего подойдут пенобетонный блок марки конструкционный D1200 или тяжелые керамзитобетонные марки.

Для более тяжелых вариантов домика можно изготовить гранитные блоки. Для этого блоки отливают на ручном станке для прессовки шлакоблока с наполнителем из тяжелой скальной породы. Такой блок сможет выдержать нагрузку в 300-400 кг, что соответствует весу стен брусового дома. Если у вас есть опыт работы своими руками с укладкой камня на цементном растворе, то построить 6-8 столбчатых опор можно за половину рабочей смены.

Кроме стандартных прямоугольных блоков, на станке отливают пустотелые массивные блоки в виде усеченной пирамиды с армирующим каркасом. В верхнее основание пирамидальной столбчатой опоры закладывается штифт или резьбовая шпилька, позволяющая обвязать установленные столбы деревянным брусом или стальным профилем. Достаточно утрамбовать и отсыпать горизонтальную площадку, чтобы установить по натянутым шнурам готовое фундаментное поле из столбчатых опор.

Столбчатый фундамент своими руками пошаговая инструкция

Отливать фундаментные опоры из цемента не сложнее, чем работать с малозаглубленной лентой, но при этом объем бетонных и земляных работ в три раза меньше. Больше всего времени уходит на первую столбчатую опору, сделанную своими руками. Из практики получается, что на следующие две столбчатые опоры уходит времени столько же, сколько на одну предыдущую. Вся технология по обустройству столбчатого фундамента сводится к пяти простым операциям:

  • Подготовка подушки и котлована на месте разметки столбчатой опоры;
  • Сборка опалубки, которую предстоит заливать бетоном;
  • Установка арматуры в опалубку и заливка формы бетоном;
  • Сборка и обвязка фундамента.

Совет! Для изготовления фундаментного поля потребуется не менее трех дней и трех-четырех комплектов разъемной формы опалубки. Если исходить из расчета, что для одной столбчатой опоры потребуется трое суток для выдержки бетона, то за неделю можно изготовить своими руками столбчатый фундамент из 8 опор.

Оптимальный вариант обустройства подошвы столбчатого блока

Наиболее серьезной проблемой столбчатых фундаментов является не слабая несущая способность опор, а их склонность к опрокидыванию при усилении боковой составляющей нагрузки. Сильный ветер и неравномерная просадка фундамента, когда одни опоры погружаются в грунт, а другие отрываются балками от подушки, приводит к крену и опрокидыванию столбов фундамента, как на фото.

Поэтому при подготовке подушки под столбчатый фундамент необходимо обращать внимание на наличие усиления в виде подсыпки из гравия, грунта. Для столбчатых опор, устанавливаемых на поверхности или на незначительном углублении, рекомендуется выполнять усиление основания путем расширения пятна опоры или применять грибковые виды столбов. В последнем случае конструкция фундамента может изготавливаться в виде двух независимых элементов: в виде круглой бетонированной площадки, заглубленной в грунт на 10-15 см, и вертикальной опоры круглого или прямоугольного сечения, связанного с площадкой одним арматурным каркасом.

В любом случае, для установки опор столбчатого фундамента потребуется отрыть котлован на глубину погружения плюс 20 см песчано-гравийной подушки и 20-25 см слоя крупного бутового или щебневого материала. Отсыпочная масса укладывается на дно котлована слоями не более 10 см, с утрамбовкой каждого слоя ручным или электрическим инструментом.

Понятно, что для изготовления опор чаще всего используются абсолютно одинаковые по размеру короба опалубки. Это позволяет получить одинаковые по высоте опоры столбчатого фундамента, но только при одном условии – если во всех ямах щебеночная подушка имеет одинаковую высоту. Поэтому правильным будет поступить следующим образом:

  1. Отрыть необходимое количество мини-котлованов под опоры фундамента, обрезать и выровнять стенки так, чтобы земля и плодородный слой не попали на гравийную подушку;
  2. Забить в центр донной части котлована будущей колонны прут арматуры,выровнять его по натянутым разметочным шнурам фундамента;
  3. Отсыпать гравийно-песчаную смесь подушки с трамбовкой массы. Уплотнение подушки необходимо выполнять с максимальной осторожностью, главное — не допустить смещения или отклонения центровочного прутка. Высоту подушки постоянно проверяем по расстоянию от шнура до плоскости отсыпки по забитому куску арматуры.

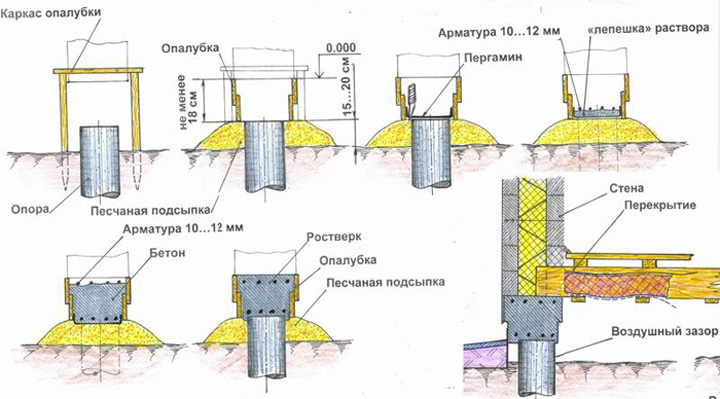

Установка опалубки и армирующего каркаса

Для получения однородной бездефектной отливки из бетона потребуется изготовить разборную многоразовую опалубку коробчатой или трубчатой конструкции. Внутренняя поверхность такого короба обклеивается полиэтиленовой пленкой, либо используются материалы с ламинированной поверхностью. Таким образом, получается опора с гладкими и ровными стенками. Кроме того, внутреннее покрытие опалубки существенно уменьшает набухание деревянной конструкции и способствует сохранению первоначальной формы столбов фундамента.

Перед установкой опалубки рекомендуется натянуть размерные шнуры, по которым можно с минимальной погрешностью выровнять и зафиксировать деревянный каркас формы. Кроме горизонтальных подпоров стен, потребуется установить дополнительные фиксирующие клинья, препятствующие всплыванию опалубки под воздействием давления бетона на нижнюю часть деревянной формы.

На следующем этапе внутрь деревянной формы устанавливается армирующий каркас, сваренный из 4 или 6 прутьев диаметром 8-10 мм, фото. Как и опалубку, арматуру выравнивают внутри формы и фиксируют в вертикальном положении, после чего можно переходить к заливке бетонной смеси внутрь опоры.

Выравнивание и заливка бетона

Наполнение опалубки бетоном необходимо выполнять максимально осторожно, чтобы не допустить смещения установленных элементов опоры. Длинномерные колонны фундамента заливаются несколькими порциями, с «пробивкой» каждого слоя внутри опоры вибратором или ручной трамбовкой в течение 10-15 минут. Всего на заполнение одной формы опоры потребуется 35-40 минут. В бетонную поверхность верхней части столба заделывается 2-4 шпильки, позволяющие в дальнейшем закрепить обвязочный брус на бетонной поверхности опоры. Залитую опалубку накрывают полиэтиленовым пакетом, чтобы уменьшить потери влаги и предотвратить размывание бетона фундамента дождевой водой.

Важно! Если вы сделали коробок опалубки высоким, но недостаточно жестким и прочным, особенно в центральной или донной части, в этом случае возможно возникновение ситуации, когда бетонная масса задавливает и расширяет нижнюю часть формы фундамента.

В результате получается не прямоугольная форма опоры, а бочкообразная. Все бы ничего, но объем формы при этом увеличивается, и уровень бетона падает, а значит, высота столба фундамента уменьшится. Поэтому форму опалубки приходится заливать на несколько миллиметров выше расчетной. Примерно через пару часов поверхность можно присыпать влажным песочком, чтобы уменьшить растрескивание и усадку колонн фундамента.

После схватывания бетонной массы опалубка разбирается и удаляется, после чего ту часть поверхности опоры, которая будет находиться под слоем грунта, необходимо обработать гидроизоляционной битумной обмазкой. Через 7-8 часов пространство вокруг столбчатой основы можно засыпать слоями смесью гравия, керамзита и песка.

Заключение

Как бы вы не старались, идеально ровной и горизонтальной верхней поверхности у столбчатой основы не бывает. Примерно через пару суток, пока бетон не расчетной прочности, плоскость каждой опоры необходимо подрезать болгаркой или шлифмашинкой по горизонту и высоте. Перед началом обвязки опоры столбчатого фундамента обработать мастикой и уложить рулонную гидроизоляцию. Далее можно укладывать деревянный брус и вязать его с опорами столбчатого фундамента, но возведение стен и дальнейшее строительство разрешается не ранее, чем через месяц.

Столбчатый фундамент своими руками — как сделать

Современных собственников загородных участков нельзя упрекнуть в невнимании к организации надежного фундамента, скорее наоборот. Если проехать по любому поселку, увидишь монолитные железобетонные тяжелые фундаменты, и что удивительно даже под легкими строениями, под банями и хозяйственными постройками. Однако все должно быть в меру. Например, для любого легкого строения вполне подойдет качественный и надежный фундамент. В данной статье мы рассмотрим, как правильно сделать столбчатый фундамент своими руками.

Основные достоинства:

  • Надежность, обеспечивающая длительный срок эксплуатации строения;
  • Универсальность решения, позволяющая применять данный тип фундаментов практически при всех видах грунта (кроме пучинистых) и на любом ландшафте;
  • Экономичность. Столбчатый фундамент самый дешевый вид основания здания. Экономия финансовых средств существенная, так как он дешевле других видов в 1,5-2 раза;
  • Отсутствие большого объема подготовительных работ и минимальный процесс гидроизоляции;
  • Простота монтажа. Этот тип фундамента под силу возвести даже одному человеку;
  • Высокая скорость проведения работ.

Недостатки:

  • Фундамент столбчатого типа практически исключает возведение погреба или подвала;
  • Решение подходит идеально только для легких строений.

Расчет

Расчет столбчатого фундамента

Главной задачей, которую необходимо решать перед тем, как начать строительство любой столбчатый фундамент – это производство расчета конструкции. Глубина заложения столбов зависит от грунта на участке и его прочности. Обычно глубину определяют глубиной промерзания почвы.

Если фундамент возвести на недостаточную глубину, то возможна из-за промерзания грунта деформация фундамента, возникновения трещин в нем и угроза всему строению. При проведении расчетов обязательно учитывать вес будущего строения.

Основные типы конструкций подходящих для столбчатых фундаментов:

  • Строения, которые имеют не больше двух этажей;
  • Террасы, беседки, хозяйственные постройки и бани;
  • Различные каркасные легкие конструкции, такие как теплицы, цеха и различные навесы.

Перед тем как сделать столбчатый фундамент, необходимо оценить, какой именно вид конструкции более приемлем в Вашем конкретном варианте. Выбор напрямую зависит исходных материалов, которые есть в распоряжении собственника, его профессиональных навыков и финансовых возможностей. Столбы фундамента можно сделать из различных материалов: дерева, кирпича, монолитного бетона. Деревянное бревно обязательно нужно предварительно обработать антисептиком или обжечь, чтобы предотвратить быстрое гниение древесины. Дополнительно можно использовать разные гидроизоляционные материалы для защиты.

Два популярных вида столбчатых фундаментов:

  1. Монолитный. Пользуется наибольшей популярностью у индивидуальных застройщиков, так как является лучшим материалом для фундамента. Он обеспечит максимальную прочность на сжатие, при армировании – и на растяжение.
  2. Кирпичный. Один из самых доступных по технологии из всех видов столбчатых оснований. Если брать в сравнении с деревянным фундаментом, то конструкция из кирпича будет намного долговечнее, и может прослужить до 100 лет. Так как такой фундамент более прочный, то можно возводить домик с двумя уровнями помещений.

Однако следует упомянуть и недостатки кирпичного основания – это тяжелая работа закладке, большое количество земляных работ, низкая сопротивляемость подвижным грунтам. В результате дом или другое строение могут даже сместиться. Ну и еще одним недостатком является приобретение для кладки специального пережженного кирпича, который сегодня стоит недешево и достать его нелегко. Минимальный размер столбов из кирпича 500х500 мм.

Столбчатый фундамент монтируется также из камня плитняка или бутового камня. Минимальный размер опорных столбов должен быть 600х600 мм.

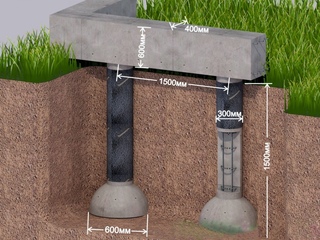

Столбчатые фундаменты сверху связывают ростверком, для распределения нагрузки между столбами. Этот очень важный момент возведения конструкции, так как именно равномерное перераспределение усилий при помощи ростверка будет основополагающим для дальнейшего строительства.

Технология и этапы обустройства

Технология и этапы обустройства столбчатого монолитного фундамента

Подготовительные работы

Начинают с очистки участка. Если на участке есть глинистые грунты, то они понадобятся для обустройства подсыпки. После очистки, производят планировку. Снимают все неровности, а ямы подсыпают грунтом. Далее проводят разбивку под фундамент с закреплением осей в соответствии проектной документацией. Точность разбивки нужно контролировать измерением диагоналей и проверять углы фундамента, которые должны быть 90 градусов.

Ямы для фундамента роют вручную или при помощи экскаватора. Располагают ямы исключительно по осям. При глубине столбов не более 1 метра можно обойтись и без дополнительных креплений стенок. Более 1 метра шурфы копают с откосами и обустраивают из досок крепления с распорками (для предотвращения осыпаний грунта). По ширине отверстие должно быть больше планируемого фундамента. Это нужно для обеспечения возможности монтажа опалубки и распорок.

Устройство опалубки

Для опалубки используются доски толщиной до 40 мм, имеющие ширину 100-150 мм. Монтаж делают ровной стороной к бетону. Для опалубки можно применять влагостойкую фанеру, ДСП, листы железа. В виде несъемной опалубки также применяют железные и асбестоцементные трубы, диаметром от 100 мм.

Армирование и заливка бетоном фундамента

Столбы армируют в продольном направлении стержнями диаметром 10 -14 мм, с обустройством горизонтальных перемычек. В качестве перемычек применяют проволоку диаметром 6 мм. Для связи каркаса столба и ростверка обеспечивают выход стержней над фундаментом на 150 мм. Бетон заливают послойно, по 200 мм с использованием ручных вибраторов, для обеспечения однородности смеси и удаления воздуха из раствора. Обязательно проводят гидроизоляцию фундамента рубероидом или любым другим доступным материалом. Если на участке грунты влажные гидроизоляцию необходимо проводить двойным слоем.

Монтаж ростверка

Выполняют монолитный пояс с применением железобетонных балок или льют монолитным. До начала обустройства пояса перемычки соединяют друг с другом с помощью обрезков арматуры, сваривая их монтажными петлями. После этого монтируют опалубку, делают каркас из арматуры и производят заливку бетоном.

После того, как бетон наберет нормативную прочность, и будут проведены гидроизоляционные мероприятия, засыпают ямы грунтом и переходят к монтажу плит перекрытия.

Обустройство стенки между фундаментными столбами

Для предохранения пространства под домом от снега, дождя и холодного воздуха возводят стенку между фундаментными столбами. Делают ее, как правило, из кирпича. В стенках фундамента устраивают технологические отверстия для вентиляции и подвода коммуникаций. Со столбами забирку не связывают, так как при осадке могут возникнуть трещины.

Устройство столбчатого фундамента, строительство, как сделать данную конструкцию?

Фундамент является опорой дома, поэтому его прочность напрямую влияет на долговечность здания. Возведением столбчатого фундамента, вы можете значительно сэкономить свои средства. Он отлично подходит для деревянных домов, террас, гаражей, беседок и иных сооружений, вес которых не превышает предельно допустимую нагрузку на ленточный фундамент. Его можно построить на влажных, песчаных, болотистых, торфяных и пучинистых грунтах.

Столбчатый фундамент обладает следующими существенными преимуществами:

  • Экономичность и простота в изготовлении. Работы могут быть осуществлены самостоятельно, арматура и бетон расходуются примерно вдвое меньше, чем при устройстве других видов фундамента.
  • Незначительная усадка. Это обеспечивается меньшим оседанием грунтов под отдельно расположенными опорами, если сравнивать с ленточным типом основания.

Стоит отметить, что столбчатый фундамент не используется на слабых грунтах или в областях значительного перепада высот. Для обеспечения долговечности конструкции необходимо четко следовать всем стандартам при строительстве.

Как сделать столбчатый фундамент, конструкция

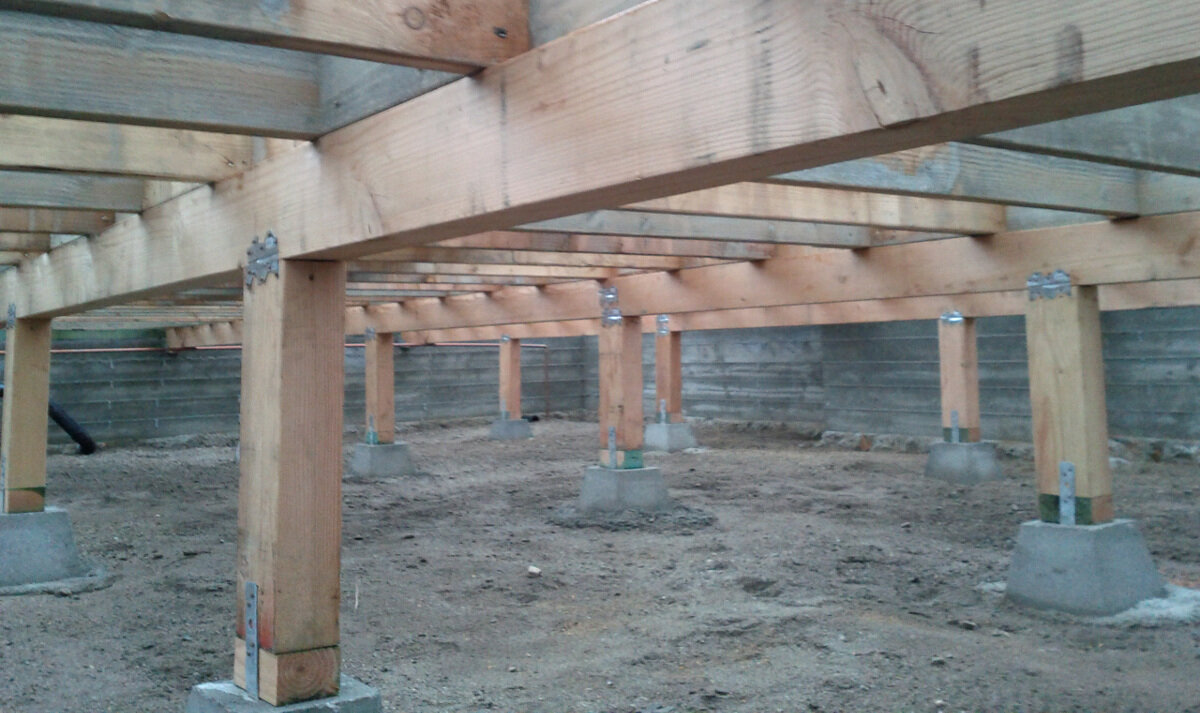

Каково же устройство столбчатого фундамента? Это набор вкопанных в землю столбов. Они могут быть расположены как в местах, где пересекаются стены дома, так и в пролетах между ними. Нижний конец опоры – оголовок, верхний – основание. Оголовки всех опор нужно разместить на высоте примерно 50 см от земли – на уровне пола первого этажа. Наличие данного зазора между полом и землей позволяет избежать сырости, вызывающей гниение деревянных конструкций нижней части дома. Расстояние между столбиками – максимум 3 м.

Чаще всего при изготовлении столбчатого фундамента используются опоры круглого поперечного сечения, поскольку под них может быть выполнено бурение скважин. Обычно диаметр опор составляет от 150 до 400 мм. Обычно глубина заложения основания дома равняется 2 м. По причине небольшой площади основания необходимо, чтобы он опирался на слой грунта с высокой несущей способностью. Это делается для того, чтобы он выдерживал нагрузку от дома.

Ростверком может быть:

  • Деревянный брус. Он может быть обожжен или обработан антисептиком во избежание появления гниения древесины. Можно применять гидроизоляционные материалы, однако эти столбы характеризуются довольно низкой надёжностью.
  • Кирпич. Он обеспечивает неплохую прочность, однако он не слишком надежен, если говорить об удобстве устройства столбчатого фундамента. Установить кирпичный столб прямо в скважине практически невозможно. Расположение опоры на земной поверхности с дальнейшим опусканием в скважину также довольно проблематично.
  • Монолитный железобетон. Это наиболее выгодный материал по всем показателям. Благодаря нему, обеспечивается максимальная прочность на сжатие, а в случае армирования – и на растяжение. Стоит отметить стойкость армированного столба к воздействию пучинистых грунтов. Замес бетонной смеси и её заливка в скважину является довольно легким действием.

Как построить столбчатый фундамент?

Для строительства столбчатого фундамента необходимо выполнить следующие операции.

Снятие дерна плодородного слоя, складываемого на отдельные кучи. Для фундамента будет вполне пригоден нижерасположенный грунтовой слой, в который входят мелкие камни и песок. Если грунт торфяной, то перед возведением нужно проконсультироваться со специалистами. Если грунт глиняный, то он должен быть заменён смесью песка и щебня. После того, как будет выбран состав грунта под столбчатый фундамент, требуется выровнять стройплощадку, засыпав впадины и сняв бугры.

Возведение фундамента. Начинается с сооружения столбиков и нанесения осей, при этом между столбиками натягивается шнур параллельно осям. Расстояние между шнурами зависит от ширины конструкции. Необходимо, чтобы на уголках фундамента был обеспечен угол 90 градусов.

Выкапывание ям под строительство столбчатого фундамента. Выполняется вручную или экскаватором. Что касается габаритов ямы, они должны быть примерно на 30 см шире и глубже основания. На дно ямы укладывают смесь из песка и гравия, которую утрамбовывают и время от времени заливают водой.

Изготовление опалубки из строганных сухих досок. Они должны быть плотно сбиты и не иметь щелей. Опалубка должна быть хорошо зафиксирована во избежание смещения и распирания по причине залитой массы раствора бетона. На некоторых грунтах опалубку можно не делать. Тогда по периметру выкладывается полиэтиленовая плёнка.

Армирование бетонных столбов. Прочность бетонных опор при этом значительно повышается. Обычно используется стержневая арматура диаметром 12 мм. Её преимущества – высокая прочность, коррозионная стойкость, хорошее сцепление с раствором бетона. Фундамент постепенно заливают бетоном, который в дальнейшем утрамбовывается. Далее производится устройство ростверка столбчатого фундамента. Вначале соединяются сборные перемычки. После этого связываются монтажные петли, и сваркой соединяют обрезки арматуры. Делается установка опалубки на перемычках, армирование и заливка бетона М200. Затем осуществляется гидроизоляция.

Устройство забирки. Выкладывают её из камня или кирпича для того, чтобы оградить пространство между опорами. Её возведение начинается с устройства песчаной подушки на заглублении 20 см, куда укладывают бетонную стяжку. Затем на неё укладывают забирку не ниже 40 см, в которой предусмотрено отверстие для подвода коммуникаций. Она не соединяется с опорами основания дома во избежание нарушения целостности. Чем выше забирка, тем меньше стены дома подвержены воздействию влаги. Желательно устроить в ней вентиляцию, чтобы подпольное пространство проветривалось. Однако в затапливаемых местностях забирку не делают. Там фундаменты возводят на высоте до 2 м. При этом дом как бы «висит» в воздухе на столбах.

В целом, вышеописанные действия не являются слишком сложными и могут быть выполнены самостоятельно. Но, если у вас не хватает опыта, вам следует довериться профессионалам. Компания «Проект» выполняет устройство столбчатых фундаментов в Москве и Подмосковье по разумной цене. Работы мы выполняем быстро и с соблюдением основных нормативов качества. Если вы решили сделать столбчатый фундамент, обращайтесь к нам.



Столбчатый фундамент своими руками: пошаговая инструкция + видео

При строительстве дачного дома или бани на участке, делая выбор между двумя видами фундамента: столбчатый или свайный, мы выбираем столбчатый. Такой выбор оправдан, при строительстве лёгкого сооружения, например, дачного домика. Большие объемы земляных работ, как при строительстве мелкозаглубленного ленточного фундамента, не потребуются, учитывая, что домик достаточно легкий.

Свойства грунта на участке под домом: переувлажнение грунта, его лёссовая структура (50% пылевых частиц), большое содержание перегноя и торфа, все это заставляет отдать предпочтение столбчатому фундаменту.

Как сделать столбчатый фундамент своими руками: пошаговый порядок работ

  1. Сначала выполняется планировка участка.
  2. На площадке снимаем слой дёрна или растительного грунта на глубину 15-25 см.
  3. Затем производим разметку будущего фундамента и определяем места для размещения столбов, их располагают под всеми углами дома, в местах примыкания и пересечения стен, а также там, где, по проекту, ожидается максимальная нагрузка на стены будущего дома. Столбы располагают по прямой линии, на расстоянии примерно 1,5-2,5 м. друг от друга.
  4. Глубину закладки столбов определяют с учётом глубины промерзания грунта на строящемся участке. Нижний конец столба опускается ниже уровня границы промерзания грунта на 15-25 см.
  5. Столбчатый фундамент для бани для большей прочности следует усилить. Поэтому, поверх столбов выполняется железобетонная или бетонная связка, так называемый ростверк. Иногда ростверк делают из деревянного бруса.

Ростверк считается высоким, если  он расположен  на столбах, которые выступают из грунта на 35-75 мм, строго горизонтально, причем грунта он не касается. Низкий ростверк устроен так, что лежит на грунте и опирается на столбы.

Предпочтительнее выполнение высокого ростверка. При этом возводится забирка. Между столбами фундамента делаются тонкие стены, выполненные из красного, хорошо обожжённого кирпича или бутового камня. Толщина этих стенок 20-30 см.

При наличии слабого грунта, необходимо под забирку выполнить песчаную «подушку» сантиметров 15-20. Забирку изнутри утепляют, для чего подсыпают грунт, шлак или керамзит.

Как и из чего делают столбы

Столбы можно изготовить из бетонной смеси, из металлических труб и стержней, из асбестоцементных труб, заполненных бетонной смесью,  из готовых бетонных столбов, из ошкуренных брёвен (желательнее из дуба или лиственницы).

Иногда требуется бурение скважин, а иногда столбы забиваются в грунт при помощи  специальной техники, тогда предварительное бурение скважин не производится.

Самый распространённый способ позволяющий возвести, столбчатый фундамент своими руками, осуществляется следующим образом:

  1. В пробуренную скважину или выкопанный колодец заливается бетонная смесь.
  2. Заполняется бутовым камнем и усиливается металлической арматурой.
  3. Выше уровня грунта столб выводят, используя бутовый камень или хорошо обожжённый красный кирпич.

Фундамент для дома, возведённый согласно всем правилам и технологиям, будет надёжным и прочным. Но у него имеется один недостаток. В доме, построенном на таком основании, невозможно получить большое подвальное помещение. Там доступно лишь устройство небольшого подполья для хранения овощей.

P.S. А на десерт предлагаю посмотреть видео-ролик: Столбчатый фундамент – легко!

Фундамент столбчатый / каркасный дом своими руками

Столбчатый фундамент, как уже понятно из его названия, представляет собой набор отдельных вкопанных в землю столбов. В первую очередь такие столбы располагаются в местах пересечения стен дома, и вместе с тем они могут располагаться в пролетах между ними. Верхний конец столбов называется оголовком, нижний — основанием. На оголовки впоследствии будет ставиться дом, поэтому у всех столбов они должны находиться на одинаковом уровне — это будет уровень пола первого этажа, обычно на высоте 40-50 см от земли. Такой зазор между полом дома и землей необходим, чтобы избежать сырости, от которой деревянные конструкции нижней части дома (а именно деревянные дома чаще всего возводят на столбчатых фундаментах) быстро сгниют.

Форма столбов фундамента может быть различной — квадратной, прямоугольной, круглой, но больше всего распространены столбы с круглым поперечным сечением, потому что под такие столбы скважины можно бурить ручным буром. Диаметр столбов может быть самый разный от 15 см и более, но при строительстве столбчатого фундамента своими руками выбирать придется из следующих диаметров: 150 мм, 200 мм, 250 мм, 400 мм. Скважины именно такого диаметра можно бурить с помощью большинства продающихся ручных буров. Глубина заложения столбчатого фундамента, как правило, составляет около 2 м (ниже rong>глубины промерзания). Площадь основания столбчатого фундамента невелика, поэтому чтобы выдерживать нагрузку от дома он должен опираться на слой грунта с большой несущей способностью .

Столбики фундамента можно делать из разного материала: дерево, кирпич, монолитный бетон. Деревянный брус или бревно можно обжечь или обработать антисептиком, чтобы предотвратить (или по крайней мере замедлить) гниение древесины. Так же можно использовать гидроизоляционные материалы, но всё равно такие столбы будут наименее надежным вариантом.

Кирпичная кладка – вполне приемлемый вариант в плане прочности, однако этот вариант далек от идеала в плане удобства возведения. Складывать столб из кирпичей непосредственно в самой скважине не представляется возможным. Складывать столб полностью на поверхности земли, а затем опускать его в скважину – тоже не выглядит быстрым и приятным занятием.

Однозначно лучшим во всех отношениях материалом является монолитный железобетон. Он обеспечивают наибольшую прочность на сжатие, при армировании – и на растяжение. Армированный монолитный столб не треснет ни под каким действием сил морозного пучения. Развести бетонную смесь и залить её в вырытую скважину действие довольно простое.

Столбы фундамента могут иметь постоянное или переменное поперечное сечение. В первом случае это простой цилиндр или параллелепипед, во втором — более сложная форма с уширением в нижней части столба. Такое уширение позволяет увеличить площадь основания и соответственно увеличить несущую способность фундамента: вес дома будет распределяться по большей площади. Второе преимущество — это большая устойчивость к морозному пучению грунта. Если столб расширяется внизу, то силы пучения не смогут выдавить его вверх.

Столбы с уширением в нижней части для столбчатого фундамента. Есть две технологии, позволяющие закладывать такой столбчатый фундамент. Первая технология заключается в том, что под столб роют яму (как правило квадратной или прямоугольной формы), размеры которой на 20-40 см больше, чем нужно для столба. Затем в этой яме устанавливается опалубка, которая задает форму будущего столба, в нее ставится арматурный каркас и заливается бетон. После того, как бетон затвердеет, опалубку снимают и засыпают столб. Такая технология позволяет сделать монолитный железобетонный столб любой формы, но подразумевает относительно большой объем земельных работ и использование съемной опалубки.

Установка нового столба для фундамента: в вырытую скважину опущена опалубка, которую с боков подпирают распорки. Внутри опалубки — арматурный каркас.

Другой путь — это технология ТИСЭ, которая была специально разработана для самостоятельного строительства столбчатых фундаментов. Эта технология предусматривает использование специального фундаментного бура ТИСЭ-ф, который позволяет бурить скважины диаметром 200 мм, которые имеют в нижней части уширение до 400 мм или 600 мм. Бур ТИСЭ имеет плуг, который может срезать грунт со стенок пробуренной скважины, в результате в нижней ее части появляется уширение в виде полусферы.

Главными достоинствами столбчатого фундамента являются простота его строительства и экономичность. Все работы по заложения такого фундамента можно выполнить своими руками в одиночку: бурение скважины ручным буром, приготовление бетона для заливки одного столба, вязка арматурного каркаса и заливка. Столбы можно заливать по одиночке, поэтому не необходимости готовить сразу большое количество бетона. Расход бетона на столбчатый значительно меньше, чем на другие виды фундаментов, равно как и необходимое количество арматуры.

Столбчатый фундамент с ростверком

Ростверк — это верхняя часть столбчатого фундамента, которая связывает отдельные столбы в единую конструкцию. Устройство ростверка нужно для обеспечения большей устойчивости столбчатого фундамента и равномерного распределения нагрузки от дома между всеми столбами. Ростверк чаще всего делают в виде ленты из монолитного железобетона. Наличие ростверка не обязательно, по сути его роль выполняет нижний венец брусьев деревянного дома. Конструкция столбчатого фундамента с ростверком.

Армирование монолитного столбчатого фундамента

Монолитный бетон имеет высокую прочность на сжатие, но плохо переносит нагрузки на изгиб и растяжение. Чтобы исправить это, фундамент из монолитного бетона необходимо армировать в тех зонах, где может возникать растягивающая нагрузка. Столбчатый фундамент может испытывать нагрузку на разрыв при действии сил пучения: грунт примерзает к поверхности столба, при пучении стремится выдавить его вверх, в то время как нижняя часть столба удерживается не промерзающим слоем грунта. Чтобы от такой нагрузки столб не треснул, необходимо вертикальное армирование. Арматурный каркас состоит из нескольких вертикальных прутков ребристой арматуры (класс A-III) диаметром 10-12 мм. Армирование надо делать из ребристой арматуры, чтобы обеспечить лучший контакт арматуры с бетоном. Вертикальные прутки арматуры соединяются тонкой монтажной арматурой, она не воспринимает никаких нагрузок и нужна только для того, чтобы связать вертикальные прутки в единую конструкцию, поэтому она может быть гладкой и диаметром всего 6 мм.

Для армирования небольших столбов диаметром 15-20 см достаточно использовать два вертикальных прутка ребристой арматуры. При высоте столба 2 м их можно перевязывать между собой монтажной арматурой в трех-четырех местах, т. е. через каждые 70-100 см.

Если при строительстве столбчатого фундамента планируется устройство монолитного ростверка, то его так же необходимо армировать. Армирование монолитного ростверка необходимо для того, чтобы сделать его устойчивым к изгибающим нагрузкам; без него бетонный ростверк может треснуть при малейшей деформации. Армирование ленточного монолитного ростверка нужно делать так же, как и у ленточного фундамента, ведь на него точно также будут действовать переменные нагрузки сверху со стороны дома и снизу от пучения грунтов через сваи (сила пучения действует на столб, а тот давит на ростверк). Необходимо делать два пояса армирования — верхний и нижний; каждый пояс состоит как минимум из двух продольных прутьев арматуры. При продольном армировании монолитного ростверка используется толстая арматура диаметром 10-12 мм с периодическим поперечным сечением — именно они будут принимать на себя нагрузку при деформации ростверка. Поперечные прутья арматуры не принимают на себя нагрузку, они нужны только чтобы связать каркас в единое целое, поэтому они могут быть тоньше – 6-8 мм и могут быть гладкими. Каркас арматуры должен быть полностью погружен в бетон и находиться в 3-5 см от поверхности ростверка.

Для какого дома можно выбирать столбчатый фундамент?

Как было отмечено выше, опорная площадь столбчатого фундамента невелика по сравнению с другими типами фундаментов (плитным и ленточным), соответственно его несущая способность так же меньше, поэтому он используется при строительстве легких домов из деревянного бруса, сруба или каркасных домов. Так же целесообразно выбирать столбчатый фундамент, когда плотный слой грунта находится очень глубоко и другой тип фундамента на такаю глубину заложить проблематично. Столбчатый фундамент удобен при строительстве дома на склоне.

Столбчатый фундамент не подразумевает устройство подвала, ни при каких условиях.

Нельзя закладывать столбчатый фундамент при высоком уровне грунтовых вод: его основание будет опираться на грунт, насыщенный влагой, такой грунт имеет низкую несущую способность, столбы будут проседать под весом дома. Кроме того, пробуренные скважины будут заполняться водой, заливать фундамент в таких условиях нельзя.

    Читайте так же:

  • Фундамент глубокого заложения
    Фундамент глубокого заложения, он же глубоко заглубленный фундамент, — это фундамент, основание которого находится на глубине большей, чем глубина промерзания грунта. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и возможностью сделать в доме подвальное помещение.

  • Мелкозаглубленный фундамент
    Мелкозаглубленный фундамент – это фундамент, который закладывается на глубину меньше глубины промерзания грунта. Мелкозаглубленный фундамент опирается на грунт, подверженный морозному пучению, но, несмотря на это, способен обеспечивать достаточную устойчивость для легких зданий

  • Фундамент на винтовых сваях
    Фундамент на винтовых сваях достаточно распространенный в последнее время, за счёт быстроты возведения и невысокой ценой под небольшие дома. Он может использоваться для строительства любых не сильно тяжёлых типов зданий – каркасных, брусовых или бревенчатых, на любых типах грунтов кроме скальных.

  • Монолитный плитный фундамент — Монолитная плита
    Плитный фундамент представляет собой монолитную железобетонную плиту, которая укладывается под всей площадью дома. Такой фундамент имеет наибольшую среди всех типов фундаментов опорную площадь, и благодаря этому может обеспечивать устойчивость тяжелого дома даже на грунтах с низкой несущей способностью и высоким УГВ.

  • Ленточный фундамент
    Ленточный фундамент представляет собой монолитную дли набранную из блоков ФБС ленту, которая обычно укладывается под всеми стенами дома ниже глубины промерзания. Главный смысл заложения фундамента на большую глубину в том, чтобы опереться на плотный слой грунта с большой несущей способностью и получить возможностью сделать в доме подвальное помещение при не высоком УГВ.

Как сделать столбчатый фундамент из блоков

Конструкционно и схематически каждый фундамент всегда зависит не только от состояния грунта, где будут начаты строительные работы, но и от того, какое здание на нём будет установлено. Для нетяжёлых и хозяйственных построек самыми оптимальными и выгодными считаются столбчатые фундаменты. Они могут быть построены из самых разных материалов и по совершенно непохожим технологиям, но общим в них является то, что такой фундамент представляет собой устанавливаемые в земле столбы, заглублённые до приемлемого уровня. Эти столбы могут быть сложены из специальных блоков, которые отлиты из бетона и армированного металлическими прутами, или изготовлены из стальных труб и предназначены для изготовления основ зданий.

Основание для нетяжёлых построек

При возведении домов, гаражей, бань или хозяйственных построек, которые строятся с использованием деревянных каркасов, можно выбрать столбчатый фундамент из блоков, как наиболее подходящую для этого конструкцию. Такой вид основания не предусматривает самостоятельной укладки бетона, что в некоторых случаях может сыграть решающую роль. Вам не придётся устанавливать опалубку, завозить на стройплощадку большое количество щебня, и других компонентов. В качестве основного материала используются готовые бетонные блоки, размер которых равен 20х20х40см. Такие блоки идеально подходят для лёгких построек, и дополнительно позволяют сэкономить время на строительство. Это особенно актуально в тех случаях, когда нет возможности подвести к строительной площадке электричество для подключения бетономешалки.


дом на столбчатом фундаменте из блоков
опорно-столбчатый фундамент из бетонных блоков

Строим из блоков столбчатый фундамент

Всегда строительство начинается с подготовки площадки. Её нужно разравнять, убрать весь мусор, и разметить согласно плану. Подготовить площадку нужно таким образом, чтобы в итоге получилась ровное горизонтальное основание. Как правило, этого добиваются снятием верхнего слоя почвы, толщиной около 25-30 см. Это зависит от уклона участка и самого грунта. После того, как место под будущий дом приготовлено, можно переходить к его разметке. Для этого:

  • в углах дома устанавливаются колья;
  • измерением диагоналей проверяется точность установки углов;
  • устанавливаются колья в местах прохождения и пересечения стен;
  • колья соединяются по линии прохождения стен специальной бечёвкой.
как сделать столбчатый фундамент из блоков
схема установки опоры столбчатого фундамента из бетонных блоков



Если вы всё сделали правильно, у вас на участке должна получиться точная копия чертежа изображённого на плане. Если рисунки не совпадают, то нужно проверить точность разметки, поскольку от этого зависит дальнейший ход строительства.

Затем переходим к выкапыванию скважин для столбов. Для этого можно использовать ручной бур. Углубившись до нужной отметки, яму расширяют лопатой до подходящих размеров. Если вы будете использовать бетонные блоки 20х20х40, то размер скважины должен быть примерно 50х50, а её глубина напрямую зависит от того, в каких широтах строится дом. Глубину, на которую промерзает грунт можно узнать из справочников и если, к примеру, в вашем регионе она составляет 50см, то скважина не должна быть меньше 90 см. Ямы для столбов нужно выкапывать на всех углах и пересечениях стен, а затем копают скважины под будущими стенами на расстоянии не далее, чем 2м.

Когда все углубления готовы пора переходить непосредственно к возведению столбов. На дно каждой из скважин насыпается подушка из щебня. Это нужно для отвода влаги, что особенно важно во время сезонных перепадов температур. После того, как подготовительный этап окончен, делаем подушку из раствора, на которую ставятся первые два блока. Следующие два кладём сверху, причём перпендикулярно. Нужно помнить, чем меньше прокладка между камнями, тем надёжней будет основание постройки. Столбы поднимаются так, чтобы над землёй они возвышались не меньше, чем на 30см. При этом важно контролировать, что бы все они обязательно были только в строго горизонтальной плоскости.

Когда все столбы будут выложены, их следует защитить гидроизоляцией. Это обезопасит фундамент от проникновения влаги, которая может со временем не только вымыть раствор из кладки, но и разрушить под действием низких температур сами блоки.

Основы опоры

Основы опоры


Если вам известна несущая способность почвы, следуйте этим практическим руководящие принципы обеспечат прочную опору

Брент Андерсон П.Э.

Под каждым домом — фундамент, и под большинством оснований — опоры. В большинстве случаев мы воспринимаем опору как должное и обычно можем: почвы, обычное основание шириной 16 или 20 дюймов может более чем справиться с относительно легкий вес обычного дома.

С другой стороны, если вы строите на мягкой глинистой почве или если есть мягкая зона под частью вашего фундамента могут быть проблемы. Основание, которое выполняет хорошо в хорошей почве может не так хорошо работать в условиях слабой несущей способности. Мы не часто видят полный провал, но нередко можно увидеть чрезмерное урегулирование, когда несущая способность грунта низкая.

Если весь дом оседает медленно и равномерно, необходимо дополнительное заселение. ничего страшного; но если оседание неравномерное (дифференциальное оседание), быть повреждением.Каркасный дом с деревянным сайдингом и интерьерами из гипсокартона наверняка сможет выдерживают до 1/2 дюйма дифференциального движения фундамента, но даже 1/4 дюйма неравномерной осадки достаточно, чтобы образовались трещины в кирпичной кладке, кафеле или штукатурке.

Больше всего проблем вызывают необычные ситуации. Когда опора расположен не по центру, поэтому стена не выдерживает нагрузки, когда вы сталкиваетесь с мягким зоны на стройплощадке или при недостаточном размере фундамента, строителю грозит вызов. Если вы думаете, что впереди проблема, вы должны остановиться и позвонить инженер. Но если риск невелик, вы хотите, чтобы работа продолжалась.

В этих сложных случаях полезно знать несущую способность почва и причины, лежащие в основе правил проектирования фундаментов. На очень сильных почвах незначительное ошибки, вероятно, не имеют большого значения. Однако на слабых или маргинальных почвах лучше быть очень осторожным — некоторые решения, придуманные подрядчиками, могут не действительно работает.

Я как инженер-консультант, так и подрядчик, и меня вызывают в много проблемных ситуаций.Я считаю, что люди лучше понимают проблемы, если у них есть некоторые базовые знания. На благо строителей в поле и, рискуя чрезмерно упрощать, я собираюсь использовать нетехнический язык в в этой статье, чтобы вкратце объяснить, как работают опоры, и представить некоторые идеи для работы в особых ситуациях. Когда вы смотрите на решения, я рекомендую, однако, иметь в виду, что предполагается грунт с высокой несущей способностью. Каждый раз, когда вы сомневаетесь в почве под вашим фундаментом, было бы разумно получить профессиональную помощь.

Почему почвы имеют значение
Помимо обеспечения ровной платформы для форм или кладки, опоры распределите вес дома, чтобы почва могла выдержать нагрузку. Загрузка распространяется в основании под углом примерно 45 градусов, а затем распространяется в почве под более крутым углом, более 60 градусов от горизонтально (см. рисунок 1).

Рисунок 1. Как нагрузка под опорой увеличивается, давление на почву уменьшается. Почва непосредственно под опорой принимает наибольшую нагрузку, поэтому его следует тщательно уплотнен.

Поскольку нагрузка распределяется, давление на почву наибольшее справа под опорой. К тому времени, когда мы опустимся ниже основания на расстояние, равное к ширине основания удельное давление на грунт упало примерно наполовину. Идти снова на ту же дистанцию, и давление упало на две трети.Так почва прямо под основанием является наиболее важной, а также, как правило, наиболее злоупотребляют.

Когда мы выкапываем опоры, зубья ковша взбалтывают почву. и подмешать в него воздух, уменьшив его плотность. Также грунт с насыпи может упасть в траншею. Этот рыхлый грунт имеет гораздо меньшую несущую способность, чем оригинальный грунт. Вот почему так важно уплотнять дно траншеи (использовать виброплита для песчаных или гравийных грунтов и прыжковый домкрат уплотнитель для ила или глины).Если не уплотнять почву, можно получить 1/2 дюйм заселения всего в первых 6 дюймах почвы.

Если копнуть слишком глубоко и заменить почву для восстановления добавление почвы, которая расширилась на 50%. Под нагрузкой он будет повторно уплотняются и вызывают оседание. Поэтому, когда вы заменяете материал в траншее, Тщательно утрамбуйте его или используйте крупный гравий. Полтора дюйма или больше гравий практически самоуплотняется при его укладке. Под тяжестью дерева дом, он не осядет в значительной степени.

Типы грунтов и подшипники. Вид и плотность родная почва тоже важна. Международный строительный кодекс , как и кодекс CABO перед ним перечислены предполагаемые несущие способности для различных типов грунтов (см. «Несущая способность грунта» ниже). Очень мелкие почвы (глины и илы) обычно имеют меньшую производительность, чем крупнозернистые грунты (пески и гравий).

Вместимость грунта

Класс материалов

Подшипник Давление
(фунтов на квадратный фут)

Кристаллическая коренная порода

Осадочные породы

Песчаный гравий или гравий

Песок, илистый песок, глинистый песок, илистый гравий и гравий глинистый

Глина, песчаная глина, илистая глина,
и глинистый ил

Источник: Таблица 401. 4.1; CABO Одно- и Кодекс о двухсемейном жилище; 1995.

Однако некоторые глины или илы имеют более высокую несущую способность, чем значения в кодовые таблицы. Если вы сделали тест почвы, вы могли бы обнаружить, что у вас более плотная глина с гораздо более высокой несущей способностью. Механическое уплотнение почва также может повысить ее несущую способность.

Вы можете получить довольно хорошее представление о несущей способности грунта в траншее снизу с помощью ручного пенетрометра (Рисунок 2).Это карманное устройство представляет собой подпружиненный зонд, который оценивает давление, которое может выдержать почва, и откалиброван для получения показаний в тоннах на квадратный фут. На мой взгляд, каждый у подрядчика и строительного инспектора должен быть один из них — он может вам помочь избежать множества неприятностей.

Рис. 2. Автор проверяет плотность грунта в траншее под фундамент с помощью пенетрометр. Прочность грунта непосредственно под основанием, где действуют нагрузки концентрированный, имеет решающее значение для производительности фундамента.

Размеры опоры
Итак, как несущая способность почвы соотносится с размером опор? Опора передает нагрузку в почву. Чем ниже несущая способность почвы, тем шире должна быть опора. Если почва очень прочная, опора даже не обязательно — достаточно грунта под стеной чтобы поддержать здание.

Минимальная ширина бетона или


Кладка опоры (дюймы)

Несущая способность грунта (фунт / фут)

1,500

2 000

2,500

3 000

3,500

4 000

Традиционная деревянная каркасная конструкция
1-этажный

16

12

10

8

7

6

2-х этажный

19

15

12

10

8

7

3-х этажный

22

17

14

11

10

9

4-дюймовый кирпичный шпон на деревянной раме
или 8-дюймовая пустотелая бетонная кладка
1-этажный

19

15

12

10

8

7

2-х этажный

25

19

15

13

11

10

3-х этажный

31

23

19

16

13

12

8-дюймовая сплошная или полностью залитая цементная кладка
1-этажный

22

17

13

11

10

9

2-х этажный

31

23

19

16

13

12

3-х этажный

40

30

24

20

17

15

Источник: Таблица 403. 1; КАБО Кодекс для одно- и двухкомнатных жилищ; 1995.

Вы можете найти рекомендуемый размер опоры в зависимости от размера и типа дом и несущая способность грунта (см. таблицу выше). Как вы можете видите ли, тяжелые дома на слабой почве нуждаются в опорах шириной 2 фута или больше. Но самые легкие здания на самой прочной почве требуют опор шириной 7 или 8 дюймы. Под стеной толщиной 8 дюймов это то же самое, что сказать, что у вас нет опора.

Эти цифры основаны на предположениях о весе строительных материалов. а также временные и статические нагрузки на крыши и перекрытия. Допустимая несущая способность грунта под основанием должна соответствовать нагрузке, создаваемой конструкцией. Читая таблицу, вы видите, что код требует опоры шириной 12 дюймов. под двухэтажным каркасным домом в грунте плотностью 2500 фунтов. 12-дюймовая опора составляет 1 квадратный фут площади на линейный фут, поэтому код говорит, что часть двухэтажного деревянного дома, опирающаяся на внешние стены, весит около 2500 фунтов — может быть, немного консервативно, но разумно. Того же размера фундамент требуется под одноэтажный дом, если он облицован кирпичом — Предполагается, что кирпич весит столько же, сколько целый второй этаж.

Если бы у вас был инженер, спроектировавший фундамент на основе результатов испытаний грунта и ваши отпечатки, он складывал фактический вес бетона, дерева и кирпича вы будете использовать в своем здании, учесть необходимые временные нагрузки и придумать с оценкой веса вашего дома на опору. Это могло бы быть немного меньше или немного больше, чем предполагает код.Тогда он возьмет известная несущая способность почвы — какой может быть квадратный фут почвы доверили опору — и спроектировать опору так, чтобы площадь под опорой умноженный на несущую способность почвы, будет равен фактическому нагрузка.

На практике вам не нужно делать это для большинства домов. В сумма, которая будет отличаться от стандартной, совместимой с кодексом основы, не стоит беспокоиться о. Если у вас нет подпорных стен или какой-либо другой особой ситуации, гонорар инженера, вероятно, не оправдан.

В любом случае, я бы не советовал строителям сокращать стандартную размер опоры, даже если они знают, что строят на прочной почве. Невзирая на несущим требованиям, каменщикам и подрядчикам по наливным стенам нужны опоры для их блок или их формы, на которых можно сидеть. Но урок заключается в том, что когда почвы очень прочные (мощность 4000 фунтов на квадратный фут или лучше), опоры могут не строго необходимо с точки зрения подшипника. Значит, меньше важно, например, правильно ли расположена стена в центре основание.

Исправления неправильной установки опор
Иногда бывает сложно разместить опоры в траншее, поэтому подрядчики часто увидеть стены, которые находятся не в центре основания (Рисунок 3). Основание стена должна быть расположена правильно, чтобы поддерживать дом, чтобы был размещен не по центру на опоре.

Рисунок 3. Из-за этого неправильно установленного фундамента фундаментная стена быть не по центру. Если почва очень прочная, это может не привести к проблемам. Если основание находится на более слабой почве, автор порекомендует фиксированный.

В хорошей несущей почве я бы не стал слишком беспокоиться об этом фундаменте для нагрузки, возникающие в простом деревянном каркасном доме. На всю ширину опоры в любом случае не требуется поддерживать нагрузки; можно было залить стену прямо на край основания и все еще достаточно поддержки. Однако если вы начнете уходить через край, и стена должна выступать за опору сбоку или на конец, затем вы начинаете прикладывать вращающую силу, не предназначен для обработки.В этом случае вам следует подумать о получении инженер задействован. (Если ваши почвы относительно мягкие, риск даже больше.)

Меня, как инженера, просили порекомендовать решения в тех случаях, когда опора была размещена таким образом, чтобы стена при заливке фактически расширялась за ней. Мои предложения на сильных почвах отличаются от средних или почвы ниже среднего (Рисунок 4). В почвах с несущей способностью более около 4000 фунтов на квадратный фут, я предлагаю выкопать рядом с основанием и под ним, и укладывать в пространство утрамбованный крупный гравий.Этого должно хватить для поддержки стена. Если в стене есть шпоночный паз, заполните его, а если есть стальной выступ от подножия, отрезать. Просверлите отверстия и просверлите эпоксидную сталь в опоре, чтобы привяжите стену к основанию, а затем сформируйте и отлейте стену. В более слабых почвах вы должны укрепить опору сталью и бетоном. Раскопать как раньше, но вместо гравия просверлите боковую часть основания и в него ввинчиваются стальные эпоксидные дюбели, затем кладут бетон, чтобы расширить фундамент до правильная ширина.

Рисунок 4. В сильном почвы, ошибку в планировке фундамента можно исправить, положив гравий на поддерживайте стену (сверху). В более слабых почвах автор рекомендует забрасывать усиленная опора рядом с существующей опорой (вверху), соединенная дюбелями Эпоксидная смола в сторону существующего фундамента. Обязательно заполните все выемки основания и срежьте все существующие стальные дюбеля, которые не попадут в стена.

На более слабых почвах необходимо укрепить саму опору сталью и бетоном. Выкопайте, как и раньше, но вместо гравия просверлите боковую часть фундамент и дюбеля из стали из эпоксидной смолы, затем поместите бетон, чтобы расширить фундамент до нужной ширины.

Растягивание по мягкому пятну
На некоторых участках иногда встречаются мягкие пятна на хорошей почве. Вы обычно обнаруживая такие места, когда вы забиваете колья для опорных форм — вы попадаете кол и он вот-вот исчезнет одним ударом.Может быть, есть слой мягкая глина, которая поднимается со дна старого озера под углом и просто пересекает ваш окоп в одном или двух местах. Если кол легко тонет под рукой давление, есть повод для беспокойства (рис. 5).

Рисунок 5. Если опалубка слишком легко погружается, почва может быть слишком мягкой. При локализованных слабых местах автор рекомендует расширить подошву. Во влажном, грязные участки, он рекомендует утрамбовывать в грязи большие булыжники, чтобы несущий.

Возможно, вам придется выкопать грунт мимо мягкого места и заложить более глубокую опору, затем залейте более высокую стену. Или вам, возможно, придется проткнуть мягкий материал разобраться в хорошем материале. Другой вариант — выкопать мягкую грунт и замените его утрамбованным щебнем или бетоном низкой прочности, также называемым «постное наполнение» (см. «Быстрое лекарство от Проблемные почвы »1/00).

Но во многих случаях самым простым решением является расширение фундамента.Если ты получил 16-дюймовую опору, увеличив ее до 32 дюймов, чтобы удвоить площадь опоры, сделать основание подходящим для почвы с половиной емкости.

При увеличении ширины фундамента код требует увеличенной толщины также (Рисунок 6). Это потому, что опора слишком широкая и не толстая достаточно будет испытывать изгибающую силу, которая может растрескать бетон. Проекция основания по обе стороны от стены должно быть не более глубина основания.

Рисунок 6. Когда фундамент необходимо расширить для повышения несущей способности, а также укрепить или углубленный. Слишком широкая неармированная опора может треснуть вблизи стена, перегружая почву под ней. Без подкрепления коды говорят толщина основания должна быть не меньше расстояния до него. проекты рядом со стеной. В качестве альтернативы автор рекомендует поперечный (крест-накрест) №4 бар на 12 дюймов o.c.

Так, например, опора шириной 32 дюйма под 8-дюймовой стеной должна быть не менее 12 дюймов толщиной. Вместо, однако вы можете укрепить основание поперечной сталью ( в поперечном направлении, а не по опоре). В большинстве жилых ситуаций Штанга # 4 на 12 дюймов o. c. будет достаточно для фундаментов толщиной 8 дюймов до 4 футов широкий. Сталь должна располагаться на высоте примерно 3 дюйма от нижней части опора.

Несмотря на то, что это делают многие подрядчики, одна вещь, которая вам не поможет охватить мягкое место в почве, чтобы добавить больше стали по длине основание. В этой ситуации нужно добавить больше продольной стали в опору. это просто пустая трата времени и денег. Если вы собираетесь добавить продольную сталь, положите там, где это принесет пользу: в стене, а не в основании. Так же, как 2х12 на край намного прочнее, чем 2х4 на плоскости, сталь сверху и снизу 8-футовая или 9-футовая стена выполняет гораздо больше работы, чем сталь, помещенная в тощий небольшая опора (рисунок 7).Стена с двумя стержнями №4 наверху и двумя наверху. дно может без проблем покрывать небольшую мягкую поверхность.

Рис. 7. Сталь в стена имеет больший эффект, чем сталь, помещенная в фундамент. В стене, стальные стержни находятся на расстоянии почти 8 футов друг от друга, в то время как в опоре стержней всего несколько дюймы друг от друга; чем больше интервал, тем лучше эффект.

Вода в котловане
Когда вы работаете в районе с высоким уровнем грунтовых вод в сезон дождей, иногда грунтовые воды попадают в траншею.Если поток медленный достаточно, чтобы вы могли откачать воду, не возвращая ее обратно, затем это лучшее решение. Вы можете поместить бетон в воду на глубину до 1 дюйма — бетон в 2 1/2 раза тяжелее воды и вытесняет воду. В этом случае вы можете захотеть утолщить опору, потому что нижняя часть бетон может впитать немного воды и быть немного слабее обычного.

Но если почва рыхлая и пористая, а вода и почва продолжают возвращаться в траншею, пока вы откачиваете воду, используйте крупный заполнитель для наращивания траншея.Для этого используйте большой камень или булыжник — диаметром 2 1/2 дюйма или 3 дюйма. рок — лучшие (рисунок 8).

Рисунок 8. Когда в траншею собирается вода, автор рекомендует закладывать большие булыжники в траншею. дно формы и утрамбовывать их в грязь. Грязь и вода могут наполняться промежутки между камнями, но контакт между камнями обеспечит опору. При заливке фундаментов обязательно используйте жесткую бетонную смесь.

При формировании опор кладите достаточно большой камень во влажную грязь. зона, чтобы подняться над уровнем грунтовых вод. Уплотните камень в грязь, затем залейте вашу опору. Крупный заполнитель позволяет грязи проникать в поры. пространство, но пока все куски камня находятся в контакте друг с другом, камень все еще может передавать нагрузку.

Если камень сложен настолько высоко, что ваша опора становится слишком тонкий (менее 4 дюймов толщиной), поместите поперечный стержень, чтобы усилить его, как как показано на рисунке 6 (убедитесь, что опоры толстые достаточно, чтобы покрыть сталь как минимум на 3 дюйма).

Изменения отметки
Довольно часто короткую стену привязывают к высокой стене, особенно в Север, где в большинстве домов есть полные подвалы, а в гаражах кратковременные морозы стены. Код требует непрерывных опор во всех точках (рис. 9). Но эта часть кодекса восходит к тем временам, когда в основном закладывались основы с бетонным блоком, без заливки бетона. Кладка стен фундамента не имеет реальные возможности охвата, поэтому при изменении отметок они должны понижаться.

Рисунок 9. Ступенчатые опоры используются при перепадах высот в кладке. фундаменты, но может не понадобиться для заливки бетона основы.

Бетонные стены, с другой стороны, могут быть усилены сталью для перекрытия проемы. Это означает, что опоры могут быть прерывистыми, прыгая с 4-футовой на высоту 8 или 9 футов. Более короткая стена может перекрывать расстояние (Рисунок 10).

Рис. 10. Короткая железобетонная стена была сформирована и отлита в перекрыть расстояние от основания до прилегающей стены (траншея будет засыпана как обычно).

Бетон должен быть соответствующим образом армирован. Типичная домашняя ситуация, где морозная стена гаража высотой 4 фута должна перекрывать 4 фута или меньше и крепиться к основной фундамент, требует наличия двух стержней №4 наверху стены и двух стержней №4 внизу.Сталь должна выходить на 3 фута в основную стену и на 3 фута. в более короткую стену за точкой начала основания (рис. 11).

Рисунок 11. Прерывистые опоры отлично подходят для бетонных стен, которые могут быть усилены до возьми грузы. Типичная ситуация, когда ствол гаража упирается в главную Стену подвала можно обработать, укрепив короткую часть стены, которая перекрывает проем двумя перемычками №4 сверху и снизу, простираясь на 3 фута внутрь каждый примыкающий участок стены выше основания. Это решение ограничено Максимальный размах 4 фута и максимальное изменение высоты 5 футов. Если стены под прямым углом арматурный стержень должен быть соответственно изогнут.

Для этой детали опоры формируются и отливаются обычным образом. Когда вы формируете стены, дно форм должно быть закрыто деревяшкой, где формы проходят через пустое пространство. В стране термитов эту древесину нужно обрезать когда формы оторвутся.


Брент Андерсон — инженер-консультант и бетонный подрядчик, член Комитета Американского института бетона 332, Жилой бетон.
Эта статья предоставлена ​​сайтом www.jlconline.com. JLC-Online выпускается редакторами и издателями The Journal of Light Construction, ежемесячного журнала, обслуживающего жилищных и коммерческих строителей, реконструкторов, дизайнеров и других профессионалов отрасли.

Присоединяйтесь к нашей сети

Общайтесь с клиентами, которые хотят реализовать ваши наиболее прибыльные проекты в тех сферах, которые вам нравятся.

Фундаменты с сплошной или точечной опорой

Фундамент — это основа фундамента.Он соприкасается с землей и поддерживает вес здания. Установка фундамента в грунт зависит от нескольких факторов, таких как вес здания, несущая способность почвы и линия промерзания. В Matthews Wall Anchor мы предлагаем как точечные, так и непрерывные опоры.

Точечные и сплошные опоры регулярно используются в производстве коммерческих фундаментов. Эти опоры предназначены для распределения и распределения нагрузки на более широкую площадь, когда она входит в землю.Более широкая нижняя часть значительно увеличивает грузоподъемность. Это обеспечивает большую устойчивость конструкции. В компании Matthews Wall Anchor работают специалисты, специализирующиеся на непрерывных и точечных фундаментах.

Преимущества точечных и сплошных опор

В большинстве коммерческих и жилых зданий используется комбинация точечных и сплошных опор.

Точечная опора используется для поддержки одной точки контакта, например, под балкой или стойкой. Эти опоры принимают точечные нагрузки от колонны и распределяют их по более широкой области. Это увеличивает способность почвы выдерживать больший вес и стабилизирует конструкцию.

Точечные опоры

Другие преимущества точечной арматуры:

  • Изготовлен из железобетона и арматуры
  • Может применяться на опорах или столбах
  • Опоры колонн и столбов для коммерческих структур
  • Обычно используется в коммерческом строительстве
  • Небольшая опора, поддерживающая единую точку контакта

Непрерывные опоры используются для опоры фундаментных и несущих стен.Их также можно найти на скрепленных рамах, которые придают конструкции боковую поддержку. Сплошные опоры чаще всего встречаются по периметру конструкции.

Подкладные опоры

Преимущества непрерывных опор:

  • Обеспечивает устойчивое основание
  • Равномерно выдерживает вес стен фундамента
  • Устанавливается под краями или по периметру здания
  • Состоит из железобетона для поддержки конструкции
  • Анкерные сооружения
  • Может использоваться как в жилом, так и в коммерческом строительстве для предотвращения движения в случае сильного ветра

Правильно установленные опоры подходящего размера необходимы для поддержки конструкции и предотвращения оседания. Позвольте строительным подрядчикам и специалистам по фундаментам в Matthews Wall Anchor установить точечные и сплошные опоры, чтобы убедиться в устойчивости вашей конструкции и предотвратить оседание фундамента в будущем. Свяжитесь с Matthews Wall Anchor, если вам нужна помощь в вашем коммерческом проекте в Питтсбурге, штат Пенсильвания, и в других регионах.

3 самых распространенных фонда дома: плюсы и минусы

По определению, фундамент дома — это несущая часть конструкции, обычно возводимая под землей.

Как минимум, любой фонд должен хорошо выполнять три задачи:

  1. Поддержка структуры выше
  2. Не допускать попадания грунтовых вод
  3. Действует как барьер для воды и почвенного пара

Вот и все. Но, как и все в домостроении, у вас есть выбор.

К счастью, эти варианты довольно просты, а их относительные преимущества и недостатки совершенно очевидны.

И хотя решение о том, какой тип фундамента подойдет вам, — не самая увлекательная часть планирования строительства, это, несомненно, один из самых важных (и самых первых) шагов.

Для систематизации этой статьи мы обсудим три типа фундаментов, с которыми вы, скорее всего, столкнетесь на этом рынке, начиная с самого дешевого — фундамента из бетонных плит.

1. Фундамент из бетонных плит

Бетонная плита — один из наиболее распространенных типов фундаментов дома, требующий наименьшей подготовки для начала строительства.

Установка проста по сравнению с другими типами фундаментов, что делает фундаменты из плит популярными среди домовладельцев благодаря их относительно невысокой цене.

Как и все фундаменты, плита начинается с бетонного основания, залитого на 24 дюйма ниже предполагаемого уровня отделки. После заливки нижних колонтитулов поверх нижних колонтитулов укладывается минимум два слоя бетонного блока. После укладки блоков устанавливаются все внутренние трубопроводы. Затем добавляется каменный наполнитель, а сверху заливается четыре дюйма бетона.

На фото: тот же дом с плиточным фундаментом после заливки нижних колонтитулов и укладки блоков. На этом этапе он готов к прокладке водопровода, добавлен полный камень, а затем залит бетон.

Преимущества фундамента из бетонных плит

  • Цена : Как правило, фундамент из плит — ваш самый дешевый вариант, когда дело доходит до фундамента, отличный выбор, если бюджет ограничен.
  • Низкие затраты на обслуживание : Из всех типов фундаментов плиты требуют минимального обслуживания, что увеличивает их стоимость.

Недостатки фундамента из бетонных плит

  • Потенциально дорогой ремонт : Сантехнические системы заглубляются НИЖЕ плиты, что делает ремонт фундамента дорогостоящим, так как вам придется сначала пробить бетонную плиту, чтобы добраться до трубопровода.Однако с появлением новых технологий, таких как водопроводные системы Pex, которые все чаще используются строителями, необходимость доступа под перекрытием в конечном итоге гораздо менее вероятна, чем в прошлом.
  • Плохая погода : Плиты обеспечивают минимальную защиту вашего дома от штормов и других неблагоприятных погодных явлений.

Еще одна важная вещь :

Как и любой фундамент, строители всегда должны обеспечивать надлежащий дренаж вдали от конструкции, чтобы гарантировать защиту от влаги и повреждений, вызванных стоком.

2. Фонд Crawl Space

Дома с фундаментом для подполья возвышаются на несколько футов над землей. Подобно плите, заливается фундамент, затем кладутся блоки, чтобы создать фундамент для поддержки стен конструкции.

Постройка фундамента для подвальных помещений позволит сэкономить на стоимости по сравнению с подвалом, но не обязательно по времени, так как на их строительство уходит примерно столько же времени, сколько на строительство полного фундамента подвала.

Преимущества фундамента для ползания

  • Доступные утилиты : устраняя самый большой недостаток плиты, свободное пространство облегчает доступ к проводке, трубопроводам и воздуховодам в вашем доме, что облегчает ремонт и будущие обновления.
  • Теплые полы : в отличие от плиточного фундамента, первый этаж дома, построенного на подполье, не будет казаться построенным на бетоне. Фактически, полы, как правило, теплее, потому что пространство для подполья кондиционировано.

Недостатки фонда Crawl Space

  • Склонность к влаге : Даже с установкой новейших пароизоляционных материалов в пространствах для подполья все еще возможно поддерживать рост плесени и грибка. По этой причине вам нужно следить за своим пространством для сканирования.В случае Reinbrecht Homes наши кондиционированные рабочие пространства еще больше помогают решить проблемы с влажностью.
  • Слабая защита от штормов : Подобно плиточному фундаменту, места для подполья предлагают структуре вашего дома практически полную защиту от неблагоприятных погодных условий.

Еще одна важная вещь :

Крайне важно изолировать внешние стены вашего подвального помещения.
Чтобы узнать, подходит ли пространство для сканирования для вашего нового дома, загрузите наше руководство по фондам.

3. Цокольный фундамент

Подвал, в буквальном смысле, — это дыра высотой восемь футов (или глубже), которая заканчивается в бетонной плите.

Долгое время стены подвалов возводили из шлакоблоков. В результате они были подвержены структурным сбоям и утечкам по мере старения.

В наши дни, и особенно в Reinbrecht Homes, все они построены с залитыми бетонными стенами , что практически устранило большинство проблем фундамента, связанных с структурной целостностью и проницаемостью влаги.

Подвалы отлично подходят для анкеровки собственности к земле и расширения фундамента ниже линии промерзания, что помогает сохранить целостность фундамента с течением времени.

Преимущества фундамента подвала

    • Больше, дешевые квадратные метры : Возможно, самым большим преимуществом фундамента подвала является дополнительная площадь в квадратных футах — и при гораздо более низкой стоимости квадратного фута, чем в других частях дома.
    • Сезонное жилое пространство : Отлично подходит для домов с меньшей площадью, добавление готового подвала создает энергоэффективные жилые помещения, которые хорошо сочетаются со сменой времен года, сохраняя тепло зимой и прохладу летом.
    • Легкий доступ для ремонта : Само собой разумеется, что техническим специалистам проще (и дешевле) ремонтировать коммунальные системы вашего дома стоя , а не ползать в подвесном пространстве или копаться в плите.
    • Storm Protection : Для вас, жителей, а также для вашего дома.Подвалы служат отличным убежищем от худшего, что мать-природа может вам бросить, и в то же время служат надежным якорем для вашего дома.

Недостатки фундамента подвала

    • Повышенная стоимость фундамента : Подвал по понятным причинам является самым дорогим типом фундамента из трех упомянутых здесь — тем более, если вы решите закончить это пространство. Даже в этом случае готовая площадь подвала, скорее всего, будет самой дешевой во всем вашем доме.
    • Потенциальное затопление : Без водоотливного насоса вы можете получить затопленный подвал. Для борьбы с наводнением (и практически полного устранения угрозы) мы рекомендуем резервные батареи, генераторы или резервные источники воды. Однако во всех случаях лучший сценарий предотвращения потенциального наводнения — обеспечение естественного пути дренажа.
    • Отсутствие естественного света : если вы превращаете подвал в жилое пространство, а это НЕ прогулка, вам, возможно, придется найти творческие способы внести немного света в пространство.Опять же, это не проблема с подвальными помещениями.

На фото: подвал с выходом сразу после заливки пола.

Что такое фундамент из сборных плит?

Фундаменты из фальш-плит устойчивы к влаге, устойчивы к суровым погодным условиям и идеально подходят для прибрежных участков. Помещение для подполья и фундамент из плит, приподнятые фундаменты из плит имеют базовую конструкцию с опорами по периметру. Интерьер заполняется камнями, а затем конструкция покрывается бетоном.

Какой тип фундамента дома даст вам дом, который вы хотите, по разумной цене?

Стоит отметить, что если они построены правильно, не существует типа фундамента, который «выдерживал бы» лучше других с точки зрения долговечности. Технически не существует «самого прочного» фундамента.

Точно так же, помимо топографии вашего участка, на самом деле нет серьезной причины выбирать один из них, исходя из географии или типа почвы.

Решение о том, какой фундамент использовать в новом доме, зависит от личных предпочтений и бюджета.

Чтобы узнать больше, прочитайте наше подробное иллюстрированное руководство по фондам.

Узнайте обо всех функциях, которые входят в стандартную комплектацию полу-нестандартного дома, в нашем руководстве по стандартам.

Посмотреть наши недавние проекты

Просмотрите наше портфолио домашних фотографий.

Посмотреть галерею проекта

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ТОВАРЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings. DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings. CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

типов фундаментов в строительстве

При строительстве частных домов, небоскребов или надстроек выбор правильного фундамента очень важен.Фундамент любого здания служит двум основным целям — распределять вес от несущих стен на почву или коренные породы под ними и удерживать грунтовые воды или почвенную влагу.

Топография, геология и почвоведение (изучение почвы) на вашей строительной площадке в дополнение к размеру вашего здания и другим факторам, таким как тип конструкции, будут определять тип фундамента, который подходит для вашего здания.

В этой статье мы рассмотрим наиболее распространенные типы основ и примеры каждого из них.Мы также предоставляем визуальные доказательства каждого фундамента, чтобы прояснить преимущества каждого типа фундамента.

Какие бывают типы фондов

Учитывая, что земля под нашими ногами может состоять из множества различных типов почв, камней, отложений и т. Д., Инженеры-геотехники должны знать, как эти переменные в пределах земли влияют на строительство и структурную целостность.

В строительстве есть две основные категории фундаментов: глубокие и мелкие.Давайте рассмотрим их на высоком уровне:

1. Глубокие основания

Глубокий фундамент требуется при строительстве на песке и другом мягком грунте, который не сможет выдержать нагрузку здания. Вместо этого необходимо заложить фундамент глубоко под землей или даже под водой, где можно установить контакт с более прочными слоями земли.

Например, мосты, опоры и плотины должны закладывать фундамент под водой, сохраняя при этом структурную целостность. Именно здесь глубокие фундаменты становятся незаменимыми при строительстве крупных сооружений.

2. Фундамент мелкого заложения

Обычно неглубокий фундамент — это фундамент, ширина которого превышает глубину. Неглубокие фундаменты также можно назвать раздельными или открытыми.

По очевидным причинам мелкий фундамент является более экономичным из двух типов. Они не требуют особого раскапывания или бурения земли, и по этой причине они являются наиболее распространенными.

Неглубокий фундамент полезен, когда здание не слишком тяжелое, а почва может выдерживать значительный вес на небольшой глубине.

Примеры фундаментов мелкого заложения

Есть четыре примера неглубоких фундаментов, на которые мы накроем мат, индивидуальное основание, комбинированное основание и стену ствола. У каждого есть уникальная структура и различные варианты использования.

1. Мат Фундамент

Матовый фундамент полностью использует площадь поверхности, на которой будет возведено здание, по существу используя подвал в качестве всего несущего фундамента. Основания из матов часто используются, когда почва рыхлая, слабая и требует равномерного распределения веса.

Фундаменты из матов также используются, когда возможен подвал и столбы или колонны расположены близко друг к другу. Его часто называют фундаментом для плота, потому что фундамент фундамента погружен в землю, как корпус плота в воде.

2. Индивидуальные опоры

Один из наиболее распространенных типов неглубокого фундамента — это индивидуальное основание — это может даже быть то, что приходит на ум, когда вы думаете о фундаменте.

Отдельные или изолированные раздвижные опоры обычно представляют собой квадратные, прямоугольные или даже геометрические усеченные блоки из бетона, несущие нагрузку на одну колонну или опору.Ширина отдельных опор зависит от веса, который будет переноситься, и переносимости почвы.

3. Комбинированные опоры

Комбинированная опора очень похожа на индивидуальную опору, за исключением того, что одно основание разделяет вес двух столбов или колонн, которые расположены достаточно близко друг к другу, чтобы гарантировать общую точку основания.

4. Фундамент стволовой стены

Стена, полоса или непрерывный фундамент — это фундамент, который проходит по всей длине несущей стены.Ленточный фундамент обычно в два или три раза превышает ширину рассматриваемой стены и обычно строится из железобетона.

Эти фундаменты типичны, когда вес здания распределяется на несущие стены, а не на колонны, столбы или балки. Ленточный фундамент обычно используется для строительства каменных стен, но также может быть эффективно использован при строительстве на гравии или плотном песке.

Примеры глубоких фундаментов

Глубокие фундаменты чаще используются для более крупных сооружений, но могут использоваться для домов, построенных на крутых скалах, над водой, на пляже или в других уникальных местах.Глубокие фундаменты строятся именно там, где звучат — глубоко в земле. Основные примеры, сваи и кессон также имеют несколько подтипов, которые мы также рассмотрим.

1. Свайный фундамент

Самым распространенным среди категории глубоких фундаментов является свайный фундамент. Есть два типа свайных фундаментов: сваи концевые и фрикционные. Оба состоят из скучных больших и прочных колонн глубоко в земле.

Сваи подшипниковые

Иногда почва, на которой мы строим, никогда не выдерживает достаточного веса для масштабов возводимого проекта, даже с уплотнителями грунта и неглубоким фундаментом. Вместо этого мы должны обойти этот слой мягкой почвы и добраться до нижнего слоя коренной породы, чтобы распределить нагрузку.

Сваи с торцевыми опорами забиваются в землю настолько глубоко, насколько это необходимо, чтобы конец мог войти в контакт со слоем породы в земле. Это позволяет передавать груз через сваи в скалу, обеспечивая безопасное распределение веса.

Сваи фрикционные

Фрикционные сваи по-другому подходят к сопрягающемуся слою мягкого грунта.Вместо бурения до слоя горной породы принцип фрикционных свай заключается в обмене силами с грунтом, окружающим колонну, с полным использованием площади поверхности колонны.

Вес, который может выдержать фрикционная свая, прямо пропорционален ее длине. Каждая куча имеет зону воздействия и должна быть равномерно распределена, чтобы обеспечить равномерное распределение и поглощение веса. Сваи могут быть деревянными, бетонными или Н-образными.

Сваи могут быть изготовлены из заводского изготовления и забиты в грунт или залиты на месте (залиты на месте на строительной площадке).

2. Фундамент кессона

Кессонный фундамент чаще всего используется при строительстве моста, пирса или другого сооружения над водой. Но его также можно использовать для поддержки путепроводов на автомагистралях, домов на склоне холма и т. Д. Кессоны могут быть изготовлены заводским способом, спущены на буровую площадку и помещены в котлован. Кессоны также могут быть построены на месте из арматурной сетки, заполненной бетоном.

Для сооружения кессонного фундамента рыхлую землю выкапывают шнеком до достижения коренной породы.Во время копания можно вживить полый стальной корпус, чтобы песок или почва не оседали в процессе. Затем арматурный стержень с арматурной сеткой центрируется в обсадной колонне, и бетон заливается, начиная снизу и заполняя обсадную колонну, вытесняя оставшиеся грунтовые воды вверх. После того, как бетон заполнится должным образом, кожух можно снять.

Есть несколько вариаций кессона, вот основные типы:

  • Открытый кессон: ящик без днища, утопленный в землю и стабилизированный с помощью балластных грузов и навозной трубы для удаления излишков грунтовых вод. Герметичная камера позволяет работать внутри.
  • Пневматические кессоны: Когда техническое обслуживание необходимо проводить глубоко под землей или под водой, эти кессоны сконструированы так, чтобы рабочие могли спускаться по стволу.
  • Кессоны монолитные: Кессоны одностолонные большие из железобетона.
  • Кессоны отстойники: Кессоны с возможностью откачки воды снизу. Часто используется буровиками на шельфе для рециркуляции загрязненной воды.
  • Ящик-кессон: Пустотелый бетонный ящик с дном и боковинами погружается в воду и затем заполняется бетоном. В пустом состоянии ящик менее плотен, чем вода, и рискует выплыть из положения, но после заполнения он более прочный.

Выбор правильного типа фундамента

В зависимости от размера, местоположения и геотехнических проблем, с которыми сталкивается ваш проект, решение о строительстве неглубокого или глубокого фундамента может быть очевидным, но точный тип фундамента может быть более тонким. Учитывая важность фундамента здания для его общей структурной целостности, очень важно принять правильное решение.

Обратитесь к квалифицированным строительным компаниям, инженерам и консультантам, чтобы убедиться, что фундамент прочный и выдержит нагрузку в течение всего срока службы конструкции. Вы также должны убедиться, что линии связи между всеми участниками проекта ясны.

ФУНДАМЕНТОВ: ЛЕГКИЙ СПОСОБ ОПРЕДЕЛЕНИЯ ЛУЧШЕГО ИСПОЛЬЗОВАНИЯ | by Eunice Edeoghon

Фундаменты — это горизонтальные или вертикальные структурные элементы, которые поддерживают конструкции и передают нагрузки на почву при оптимальных затратах.Хороший фундамент способен:

1. Повышать устойчивость конструкции

2. Распределять вес конструкции на большой площади почвы

3. Избегать неравномерного оседания

4. Предотвращать боковое смещение конструкции

Глобально , существуют разные виды грунтов с разной несущей способностью. Таким образом, в зависимости от профиля почвы, размера и нагрузки конструкции инженеры выбрали наиболее подходящий из различных типов фундамента для строительных проектов.Эти различные типы обсуждаются в дальнейшем.

ВИДЫ ФУНДАМЕНТОВ И ИХ ИСПОЛЬЗОВАНИЕ

Фундаменты можно в общих чертах классифицировать как:

1. Неглубокий фундамент

2. Глубокий фундамент

Неглубокий фундамент

Неглубокий фундамент — это фундаменты, расположенные около готовой поверхности земли. Применяется на участках с высокой несущей способностью почвы на небольшой глубине. Как правило, глубина фундамента меньше ширины фундамента или меньше 3 метров.Здесь на несущую способность фундамента влияют условия поверхности. Типы фундаментов в соответствии с этим включают:

· Отдельное основание или изолированное основание или фундамент с подушками

Используется, когда нагрузка от конструкции воспринимается колоннами (рис. 3). Обычно каждая колонна имеет собственное основание, которое может быть прямоугольной, квадратной или круглой формы. Это подходит, когда колонны не плотно упакованы и нагрузка на конструкцию относительно низкая. больше фундаментов площадок объединяется, потому что колонны расположены достаточно близко, а их изолированные опоры пересекают друг друга.Задача — добиться равномерного распределения нагрузок по всей площади опоры. Его также можно использовать для предотвращения пересечения фундаментным фундаментом линии собственности (как показано на рис. 4).

РИС. 4: КОМБИНИРОВАННЫЕ ФУНДАМЕНТЫ

· Стеновые или ленточные фундаменты.

. стены к земле. Ширина фундамента стены обычно в 2-3 раза превышает ширину стены фундамента. Он распределяет вес материала по большей площади, обеспечивая лучшую устойчивость.Применяется там, где у вас прочная почвенная основа, и на не заболоченных территориях. Как правило, чем слабее почва, тем шире полоса.

РИС. 5: ВИДЫ ЛЕНТЫ ФУНДАМЕНТА

· Плотный или матовый фундамент

Они распределены по всей площади здания для поддержки структурных нагрузок от колонн и стен. Это в значительной степени решает проблему дифференциальной осадки, с которой сталкиваются вышеупомянутые типы фундаментов. Бетон покрывает это основание от основания фундамента до немецкого пола, также известное как DPC (Damp Proof Course).Чаще всего они используются при строительстве подвальных помещений. Он подходит для участков с песчаным и рыхлым грунтом, то есть с плохой несущей способностью грунта, где конструкция будет подвергаться ударам и толчкам, или на заболоченных участках, хотя в этом случае здание должно иметь меньшую этажность.

РИС. 6: ИНЖЕНЕРЫ, РАБОТАЮЩИЕ НА ФУНДАМЕНТЕ МАТЕРА IN-SITUFIG 7: ВИДЫ ФУНДАМЕНТА ПЛОТА

· Консольная или ленточная опора

Это фундаменты, которые похожи на комбинированные опоры в том смысле, что они состоят из двух или более опор колонн, которые хорошо связаны бетонной ленточной балкой.Фундаменты под колонны строятся индивидуально и соединяются стропильной балкой. Его также можно использовать для предотвращения пересечения фундамента линией собственности.

РИС. 8: ФУНДАМЕНТ ЛЕНТЫ РИСУНОК 9: ВИДЫ ФУНДАМЕНТА ЛЕНТЫ

Глубокий фундамент

Фундамент мелкого заложения может быть неэкономичным или даже невозможным, если несущая способность почвы у поверхности слишком мала. В этих случаях используются глубокие фундаменты для передачи нагрузок на более прочный слой, который может располагаться на значительной глубине ниже поверхности земли.Нагрузка передается через поверхностное трение и концевую опору

· Свайный фундамент

Свая — это тонкий элемент с небольшой площадью поперечного сечения по сравнению с ее длиной. Сваи передают нагрузки либо поверхностным трением, либо опорой. Через колонны тяжелые нагрузки передаются на твердые слои почвы, которые находятся намного ниже уровня земли; предотвращение подъема конструкции из-за боковых нагрузок, таких как землетрясения и силы ветра. Подходит для многоэтажных домов. Он используется в заболоченных районах, где несущая способность почвы у поверхности относительно низкая, а верхний слой почвы по своей природе сжимается. Помимо опорных конструкций, сваи также используются для анкеровки конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

РИС. 7. СВАЙНЫЙ ФУНДАМЕНТ

· Просверленные стволы или кессонный фундамент

Они похожи на свайные фундаменты, за исключением того, что они залиты на месте. Он подходит для мягких глин и рыхлых водоносных гранулированных почв или там, где существуют артезианские водоносные горизонты. Кессон — это непроницаемая конструкция, которую можно спустить на воду в желаемом месте, а затем опустить на место до желаемого уровня и затем заполнить бетоном, который в конечном итоге превращается в фундамент.Он в основном используется в качестве опор мостов и в сооружениях, требующих фундамента под водоемами. Снижает шум и вибрацию. Он выдерживает нагрузки от конструкции за счет сопротивления вала и / или сопротивления пальцев ног.

РИС. 8: CAISSON FOUNDATION

· Фундамент пирса

Пирс — это подземная конструкция, которая передает более тяжелую нагрузку, которая не может быть передана фундаментом мелкого заложения. Обычно он более мелкий, чем свайный фундамент. В отличие от сваи, он может передавать нагрузку за счет опоры, а не за счет поверхностного трения.Он используется там, где твердые пласты породы лежат под разложившимся слоем породы наверху, где большая нагрузка должна быть передана на почву, и где верхний слой почвы представляет собой жесткую глину, которая сопротивляется забиванию несущей сваи.

РИС. 9: PIER FOUNDATION

Другое Фундамент включает:

· Скамейный или ступенчатый фундамент

Предлагает решение для поиска фундамента для неровной (неровной) местности. Здесь котлованы выполнены ступенями одинаковой глубины и длины (рис. 10).Цель состоит в том, чтобы избежать ненужной резки и заполнения, что минимизирует затраты. Цоколь конструкции должен начинаться за самой высокой точкой земли. Иногда железобетонную сваю забивают по нижнему основанию фундамента для предотвращения бокового смещения.

РИС. 10: НАКЛОННЫЙ ИЛИ СТУПЕНЧАТЫЙ ФУНДАМЕНТ

· Фундамент с перевернутой аркой

Используется в местах слабых грунтов и в местах, где ведется глубокая выемка грунта. невозможно или нагрузка конструкции сосредоточена на столбах.Расположение столбов определяет пролет арок. Толщина арочного кольца должна быть больше или равной 30 см.

РИС. 11: ФУНДАМЕНТ ПЕРЕВЕРНУТОЙ АРКИ

· Фундамент ростверка

Он подходит для участков с очень низкой несущей способностью почвы, но при этом требуется очень массивная нагрузка. Они предусмотрены для строительства опор.

РИС. 12: ИЗОМЕТРИЧЕСКИЙ ВИД ФУНДАМЕНТОВ РЕШЕТКИ

ЗАКЛЮЧЕНИЕ

Фундамент — самая важная часть конструкции, и необходимо уделить серьезное внимание выбору наилучшего типа, который будет поддерживать структуру.Основа для этого выбора будет варьироваться от участка к участку и от здания к зданию. Кроме того, стоимость также может быть определяющим фактором. Если фундамент рухнет, обрушится все здание. Таким образом, инженеры должны сделать это главным приоритетом во время строительства, чтобы избежать задержек в проектах и ​​обеспечить надлежащее финансовое управление.

ФУНДАМЕНТЫ И ФУНДАМЕНТЫ

Бетонные опоры

Опоры являются важной частью строительства фундамента. Обычно они сделаны из бетона с арматурой, залитой в вырытую траншею.Назначение опор — поддерживать фундамент и предотвращать оседание. Опоры особенно важны на участках с проблемными почвами.

Строительство опор лучше всего доверить профессионалам, которые смогут оценить почвенные условия и принять решение о правильной глубине и ширине опор, а также о правильном размещении. Размеры опор также зависят от размера и типа возводимой конструкции. Размещение опор имеет решающее значение для обеспечения надлежащей поддержки фундамента и, в конечном итоге, конструкции.

Бетонные фундаменты

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта. Ниже линии промерзания кладут фундамент, а затем добавляют стены. Основание шире стены, что обеспечивает дополнительную поддержку у основания фундамента. Укладывают Т-образный фундамент и дают ему застыть; во-вторых, возводятся стены; и наконец, между стенами заливается плита.

Итого:

Т-образные фундаменты используются в местах промерзания грунта.

Сначала кладется фундамент.

Во-вторых, стены построены и залиты.

Наконец, кладется плита.

Монолитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной несколько дюймов. Плита заливается по краям толще, чтобы получилось цельное основание; арматурные стержни укрепляют утолщенный край.Плита обычно опирается на слой измельченного гравия для улучшения дренажа. Заливка металлической сетки в бетон снижает вероятность появления трещин. Плита на уклоне подходит для мест, где земля не замерзает, но ее также можно дополнить изоляцией, чтобы предотвратить воздействие морозного пучка. (см. ниже)

Итого:

Плита на уклоне, используемая в местах, где земля не замерзает.

Кромки плиты перекрытия толще, чем внутренняя часть плиты.

Монолитная плита монолитная (залита все за один раз).

Защита от мороза

Этот метод работает только с обогреваемой конструкцией. Он основан на использовании двух листов жесткой полистирольной изоляции — один на внешней стороне фундаментной стены, а другой, уложенный на гравийной подушке у основания стены, — чтобы предотвратить замерзание, что является проблемой для плит. на фундаментах в местах с морозами. Изоляция удерживает тепло от конструкции в земле под подошвами и предотвращает потерю тепла с края плиты.Это тепло поддерживает температуру земли вокруг опор выше точки замерзания.

Итого:

Работает только с обогреваемой конструкцией.

Имеет преимущества монолитного метода перекрытия (бетонная заливка монолитно) в зонах, подверженных морозам.

Бетон заливается за одну операцию, тогда как для Т-образного фундамента требуется 3 заливки.

Винтовой пирс

Винтовая опора — это стальной вал со спиралями, похожий на большой винт, который служит опорой фундамента для различных типов конструкций.Вал обычно квадратный и изготавливается из 5-футовых секций. Винтовые опоры часто используются, когда сложные грунтовые условия не позволяют использовать традиционную систему фундаментов. Они также обычно используются для исправления и поддержки существующих фундаментов, которые устояли или рухнули.

Основная функция винтовых опор заключается в поддержании и стабилизации несущих стен конструкции путем переноса веса конструкции с более слабых грунтов на опоры. Одним из ключевых преимуществ винтовых опор является то, что они могут надолго поднять затонувший фундамент до исходного уровня.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
