Столбчатый фундамент это: Столбчатый фундамент

Столбчатый фундамент

Виды столбчатых фундаментов

Актуальность применения столбчатых оснований

• низкая масса стен строения – если нагрузка на основу не велика, то чтобы сократить объёмы земляных работ и снизить стоимость фундамента, логично использовать столбчатую конструкцию;
• грунты, характеризующиеся высокой плотностью и равномерностью промерзания — обеспечивается экономия средств и материалов;
• пучинистые почвы — актуально формирование столбчатого фундамента на таких грунтах, при условии, что они глубоко промерзают, так как здесь слишком трудоёмко проводить земляные работы.

Материалы для Вас:

Преимущества столбчатых фундаментов

• быстрота монтажа – после установки конструкций, время отстаивания не превышает 7-ми дней, а после этого можно сразу возводить стены;
• минимум подготовительных операций – необходимо только провести разметку, при этом отпадает надобность в выравнивании грунта и рытье траншеи;
• низкая стоимость — затрата в 2-а раза меньше, в сравнении с монолитными конструкциями;
• отсутствие угрозы затопления – паводки и подъём грунтовых вод, не окажут разрушительного воздействия на фундамент, так как его нижний уровень находится выше уровня почвы на 30см;
• простота проведения коммуникаций.

Недостатки столбчатых фундаментов

• недостаточная устойчивость к опрокидыванию – неразумно использовать в условиях подвижных почв;
• рекомендовано воздержаться от использования столбчатых оснований, при строительстве зданий со стенами, имеющими большую массу, тем более, если работы ведутся на слабонесущей почве;
• непродолжительный эксплуатационный период – 70 лет;
• невозможно или затруднено обустройство подвального помещения;
• низкая несущая способность – можно использовать только при возведении каркасно-щитовых домов, деревянных построек;
• запрещено возводить столбчатые фундаменты на местности с перепадами высот.

Услуги по монтажу фундаментов

Обратитесь к нам и мы проведём работы

• выполнение заказа точно в срок;
• гарантии качества;
• отсутствие дополнительных платежей;
• согласование всех действий с клиентом.

Наши услуги

Есть вопросы? Звоните!

 +7 (499) 403-19-55

Столбчатые фундаменты и их применение

Столбчатый фундамент

Столбчатый фундамент является наиболее дешевым и простым в возведении. Ему отдают предпочтение при строительстве как производственных и общественных зданий, так и одноэтажных дачных построек. Но по ряду причин применение столбчатых фундаментов имеет ограничения и не учитывать их нельзя.

Столбчатые фундаменты относятся к типу отдельных фундаментов на естественном основании и представляют собой столбы с развитой опорной частью (подошвой), передающие сосредоточенные нагрузки от колонн, углов зданий, опорных рам, балок, арок, ферм и других несущих конструкций сооружения. На столбчатых фундаментах возводят лишь достаточно легкие сборно-каркасные дома, из бруса и бревен, а также стойки заборов. При высокой неоднородности грунта основания или его большой просадоточности от использования такого типа фундамента для дачных строений лучше вообще отказаться. На слабо несущих грунтах столбы сильно и неравномерно проседают.

К разметке таких фундаментов предъявляются повышенные требования. Для просадочных грунтов и характеризующихся морозным пученьем они не годятся

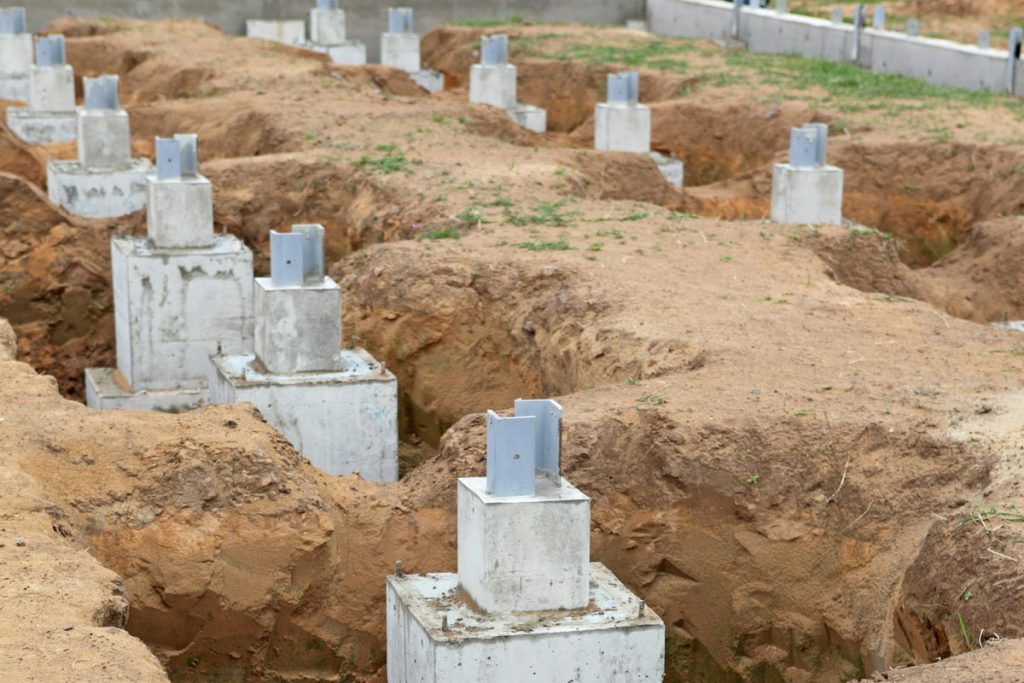

Правда, этот тип фундамента широко используют для объектов промышленного и общественного назначения: большие одноэтажные здания, в которых несущими конструкциями служат колонны, а наружные стены — лишь ограждающим контуром. Но в этом случае столбчатые фундаменты имеют особо усиленную конструкцию, большое заглубление и сильно развитую подошву.

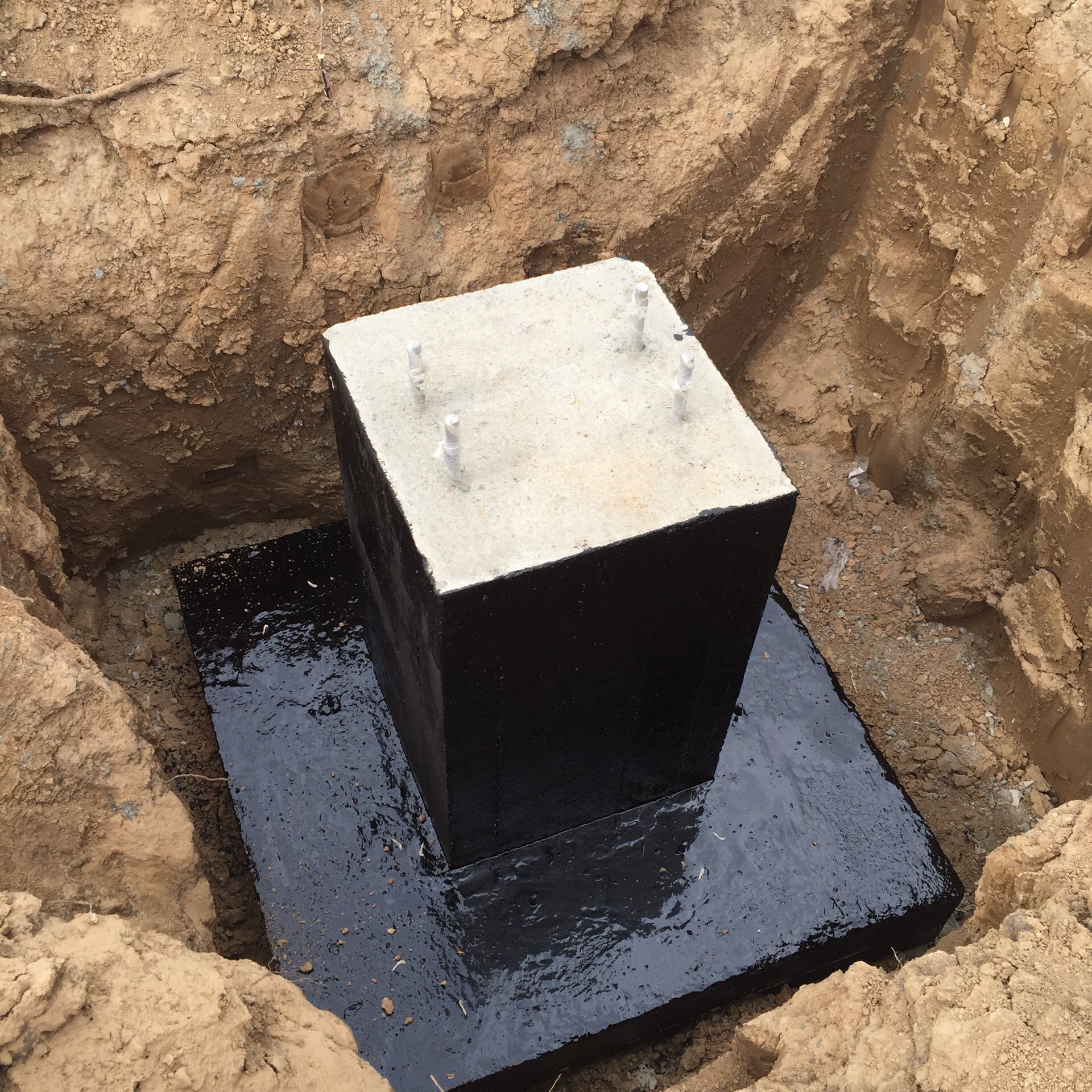

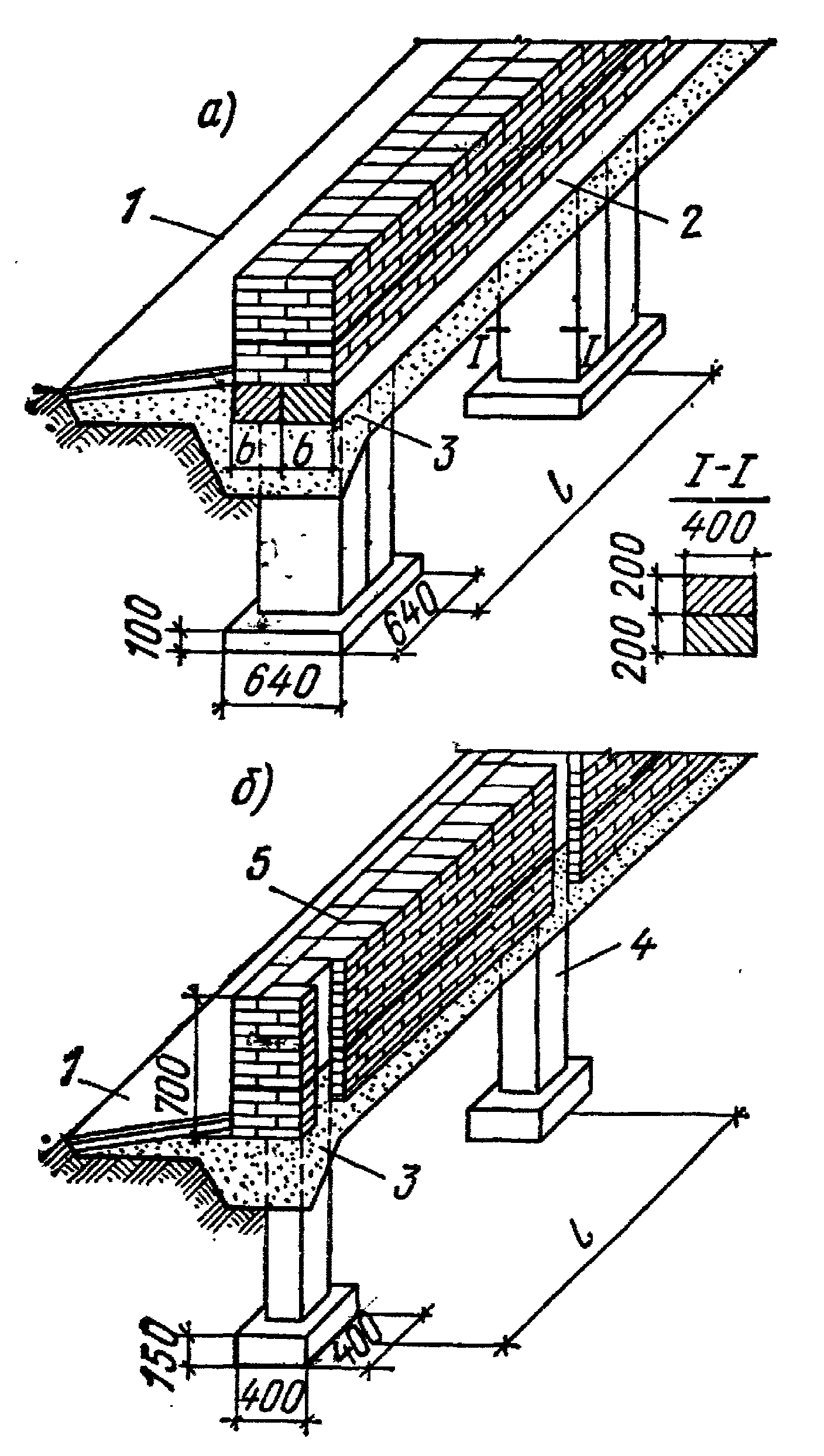

Столбчатые фундаменты делают сборными из готовых бетонных блоков, монолитными и из камня (кирпич, бути пиленый камень) на цементном растворе. В сечении они могут быть квадратными или круглыми: зависит от конструкции выбранной опалубки, в которой их отливают из бетона или формы уже готовых бетонных блоков для сборного варианта.

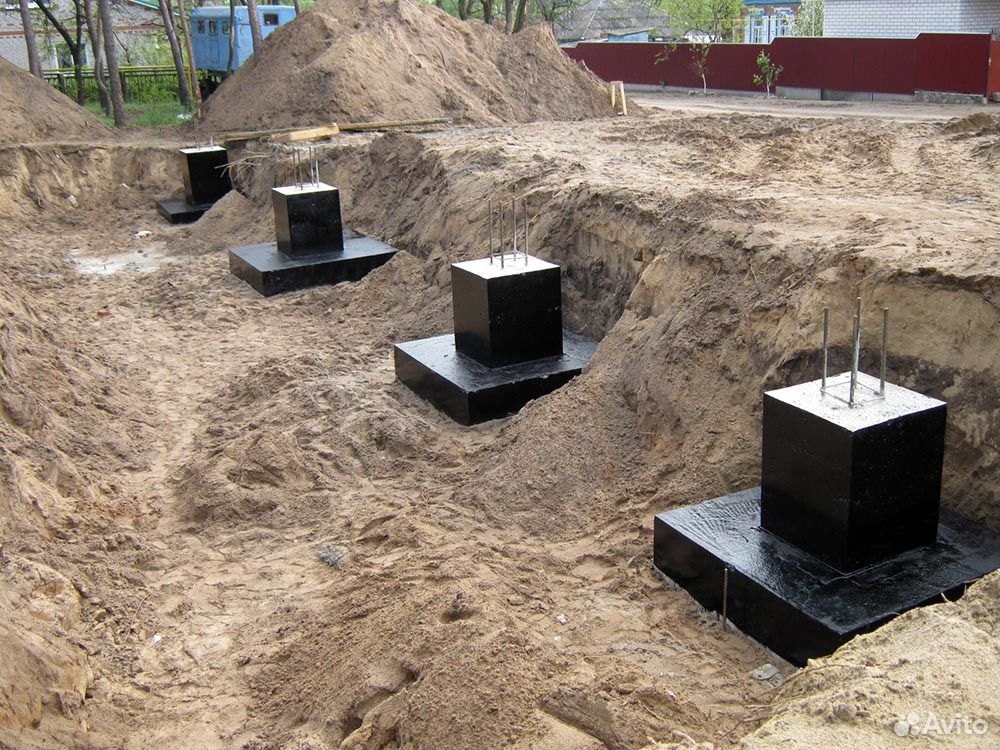

Если на столб должна опираться колонна (промышленные и общественные здания), то в его верхней части делаю углубление — «стакан». В отдельных случаях вместо «стакана» ставят анкерный крепеж для жесткого соединения столба с опираемой конструкцией. Столбчатые фундаменты, в зависимости от своей конструкции, подразделяются на стаканные и бесстаканные. Причем, стаканные выполняют только в бетоне, а бесстаканные — из бетона и камня.

Столбчатый фундамент стаканного типа оптимален для стоек забора. Столб можно отпито заранее или прямо в отрытом под него колодце. В опорной части (подошва) он имеет расширение.

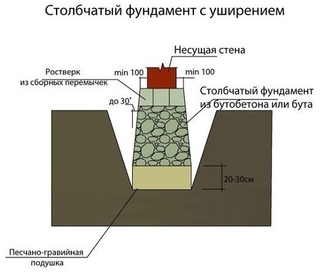

Устройство столбчатого фундамента

Заложение такого фундамента под несущий каркас будущего строения, как правило, делают открытым способом, в предварительно отрытых колодцах или траншеях ниже глубины промерзания грунта: разжиженный грунт и воду удаляют со дна, делают подсыпку из песка или щебня толщиной не более 10 см и трамбуют. Сперва заливают в опалубке (или монтируют из блоков) подошву фундамента, затем — столб (можно сложить из камня).

Площадь подошвы выбирают (рассчитывают специалисты) в зависимости от передаваемой на грунт нагрузки и его просадочности. При больших нагрузках на столбчатый фундамент его армируют (усиливают). Для относительно легких построек (одноэтажных) и сооружений от армирования можно отказаться. Но конструкция столба должна быть такой, чтобы эпюра распределения в нем нагрузки имела угол наклона более 60°. Если угол меньше, неармированная подошва разрушится. Колодец (траншею) с готовым столбчатым фундаментом обратно засыпают песком, послойно и трамбуя.

Нагрузка на столбчатый фундамент определяет его размеры и конструкцию. Оптимальное восприятие нагрузки фундаментом и перенос ее на грунт основания показан на эпюре сопротивления: угол 60° и более гарантирует запас прочности даже не армированному фундаменту, менее 60° фундамент требует усиления армированием

Для столбчатого фундамента важно чтобы его подошва находилась ниже глубины промерзания грунта. Но при его возведении не всегда удается понизить уровень грунтовых вод ниже глубины промерзания. Поскольку бетонные работы в таких условиях весьма затруднительны, столбчатые фундаменты лучше делать сборными из готовых бетонных блоков, укладываемых на цементный раствор. Для подошвы следует использовать армированные блоки.

Ошибки при устройстве столбчатого фундамента

Коснемся лишь дачного строительства, где самой распространенной ошибкой в устройстве столбчатого фундамента является отсутствие в нем развитой опорной части (подошвы). Связано это с тем, что стремясь снизить трудоемкость работ, столбы фундамента заливают из бетона в выбранных в грунте вертикальных колодцах равного сечения: выкапывают или бурят вертикальный канал, стенки которого обкладывают рубероидом или погружают в грунт трубу обсадным способом и заливают туда раствор. Как правило, такие столбы начинают быстро и неравномерно проседать даже при весьма хорошем грунте основания.

Если вы выбрали именно эти технологии возведения столба, рекомендуем нижнюю часть колодца хоть немного расширить: аккуратно выбирая грунт из стенок небольшой лопаткой или трамбуя его ниже окончания обсадной трубы. Но форма и размеры всех таких колодцев для одной постройки должны быть идентичны. Иначе не избежать неравномерной осадки столбчатого фундамента даже в хорошем грунте.

Столбчатый фундамент на просадочных грунтах (илистых или торфяных) — дом интенсивно и длительный период погружается в грунт даже при развитых подошвах в основании столбов.

Столбчатый фундамент возводят на глинистых грунтах с морозным пученьем. Зимой такая постройка на таком фундаменте не в состоянии компенсировать выталкивающее действие сил даже от незначительного морозного пученья: столбы поднимаются из грунта и уходят в сторону, даже с подошвами, заложенными ниже глубины промерзания. Эго явление можно наблюдать после каждой зимы на стойках заборов, установленных на столбчатых фундаментах, но их подправить намного легче, чем заваливающийся дом.

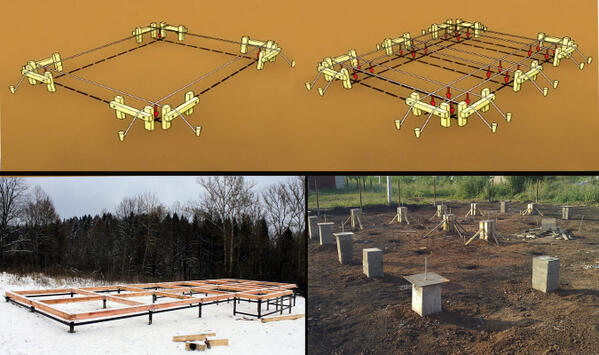

Допускаются ошибки и при разметке столбчатого фундамента. Поскольку столбы заводят под места локальных нагрузок от несущих конструкций постройки (стойки колонны или балки опорной рамы), важно чтобы они имели центральное загружение и были строго вертикальны. В противном случае, в передаваемой на столб нагрузке возникает боковая составляющая, которая уводит его в сторону. К аналогичным последствиям может привести недостаточное количество столбов под нагруженной балкой: балка прогибается и передает на столбы боковое усилие.

Можно ли исправить допущенные ошибки, если дом уже построен?

Рекомендуется на столбчатом фундаменте возводить дома из бревен и бруса или сборно-каркасные и не более.

Во-первых, в силу своей конструкции, такие дома передают на каждый столб одинаковые нагрузки.

Во-вторых, если фундамент все-таки уходит в грунт, да еще и неравномерно, такие дома можно выправить:

• под нижний венец сруба или опорную раму подводят домкраты (над столбами) и приподнимают или выравнивают дом; столбы наращивают и выравнивают по уровню бетонным раствором или каменной кладкой;
• после набора бетоном необходимой прочности, дом равномерно опускают домкратами на столбы.

При необходимости, такие дома выдержат не один подобный ремонт. Эти работы доверяют только специалистам.

Что бы еще почитать?

Виды фундаментов: ленточный, столбчатый, фундаментная плита

*Стоимость работ и материалов по фундаменту включает в себя все необходимые работы и затраты.

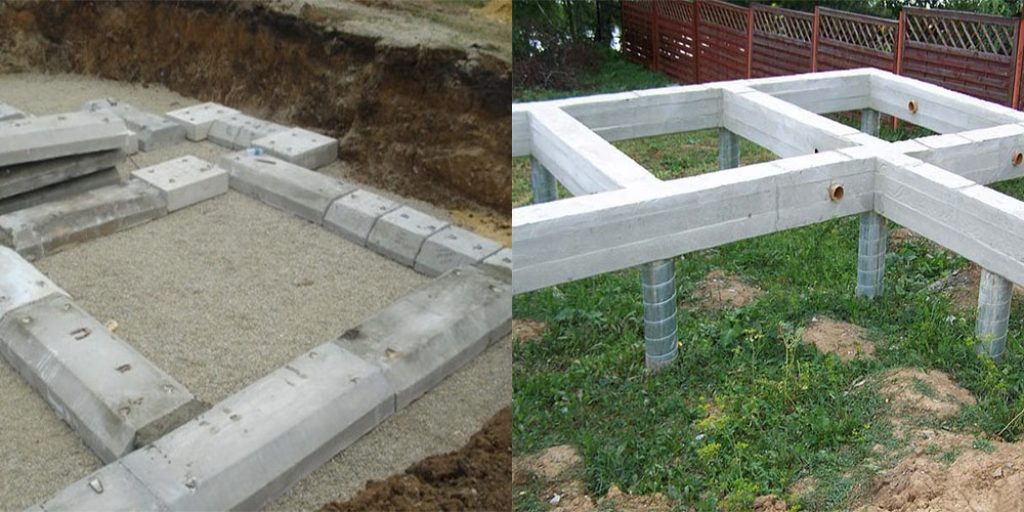

Виды часто используемого фундамента

 Строительство дома – это самый важный шаг в жизни каждого человека. Всю работу по возведению жилища можно сделать самостоятельно или воспользоваться услугами профессионалов. Однако перед тем как начать строить, важно понимать, что качество и надежность дома во многом зависит от фундамента, ведь он выдерживает максимальные нагрузки на протяжении всего срока эксплуатации. А чтобы правильно его построить, необходимо разбираться в конструкции и возможных вариантах различных фундаментов.

Учитывая природные условия, местность и нагрузки, конструкция и вид фундамента бывает разной. Вот основные виды фундаментов для строительства домов:

1. Ленточные виды фундаментов располагаются  под самонесущими и несущими стенами, выполняются в виде сплошной непрерывной монолитной ленты.
2. Плитным фундаментом заливают цельные монолитные плиты, которые обеспечивает равномерное распределение нагрузки.
3. К столбчатым фундаментам относятся такие виды, которые строится из отдельных опорных конструкций, которые устраивают под стенами, колоннами. Опоры выставляют с определенным шагом.
4. Свайные фундаменты состоят из опор и ростверка, которые хорошо заглублены в грунт. Ростверк делают в виде ленты, которая объединяет сваи.

Каждый вариант фундамента отличается глубиной заложения, способом исполнения и материалом. У каждого варианта различных фундаментов имеется своя область применения и особенности сооружения.

Ленточный фундамент

Наиболее распостроненным фундаментом, являются ленточный монолитный, это универсальный вариантов основания для возведения дома. Большинство людей строят на ленточных фундаментах, когда планируют развернуть строительство загородного дома или коттеджа.

Ленточный фундамент – это сплошная бетонная лента, которая располагается под несущими и под внутренними стенками, а также в тех участках, где будут опорные колонны. На каждом отрезке он имеет одинаковое сечение и форму. В большинстве домов он имеет прямоугольное сечение. Однако если нужно уменьшить давление на легко деформируемый и слабонесущий грунт, то в ленточном фундаменте используют дополнительную расширяющуюся к основанию форму, то есть расширяют подошву и выпоняют стенки с наклоном.

Так как любой ленточный фундамент имеет цельную конструкцию, то он отлично распределяет нагрузки, поэтому его можно выполнять практически на любом грунте. Еще ленточные фундаменты закладывают при разной глубине промерзания, при любой конфигурации и массе дома. Стоит отметить, что это довольно дорогой и непростой вариант, поэтому бывает довольно затратным. Поэтому некоторые люди заменяют ленточный на более доступный столбчатый.

Например, ленточные фундаменты выполняют в таких ситуациях:

• если возводятся тяжелые дома с массивными перекрытиями;
• при необходимости обустройства подвала, гаража, цокольного этажа;
• если на участке присутствует высокий уровень грунтовых вод;
• когда дом возводится на участке с большим уклоном.

Такого рода основания бывают разных типов. Например, по способу возведения он встречается двух видов — монолитный и сборный. Монолитный  закладывают на строительной площадке в подготовленную опалубку, на дно которой укладывается арматурный пояс. Если это сборный ленточный, то его собирают из штучных элементов. В большинстве случаев сборный сооружается из бетонных блоков ФБС.

Еще разновидности ленточных фундаментов разделяют по величине нагрузки, которую они способны выдержать. Учитывая этот параметр, они бывают глубокозаглубленными и мелкозаглубленными ленточными фундаментами. Мелкозаглубленный ленточный используют в случае строительства небольших легких кирпичных или блочных домов. Закладывают мелкозаглубленный ленточный на глубину около 60-70 см в случае слабопучинистых грунтов.

Глубокозаглубленные ленточные фундаменты сооружают на пучинистых грунтах или при заложенных в проекте будущего дома тяжелых стенах, перекрытиях и других конструкциях, которые будут оказывать повышенное давление на основание. Еще этот вариант фундамента применяют при строительстве домов, в которых предусмотрен гараж или подвал. В этом случае глубокий ленточное основание становится стенами для подземных помещений. Этот тип фундамента закладывается на глубину, которая намного ниже глубины промерзания грунта, то есть, где-то на 30 см от этого уровня. Так как такой вариант фундамента глубоко заходит в землю, то он не поддается деформациям, является наиболее прочным и устойчивым. Однако из-за затрат на материалы и трудоемкости является дорогостоящим вариантом.

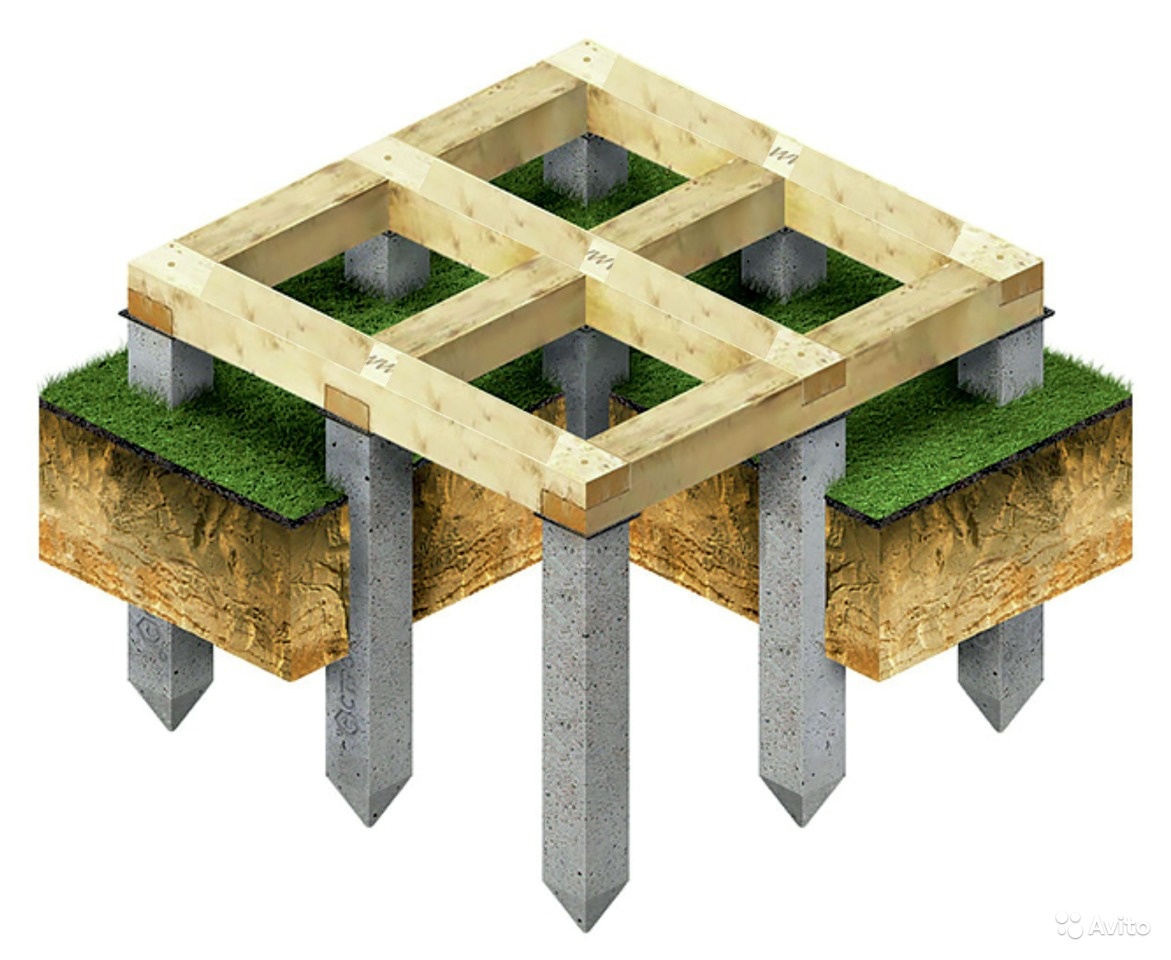

Разновидности столбчатых фундаментов и свайного фундамента.

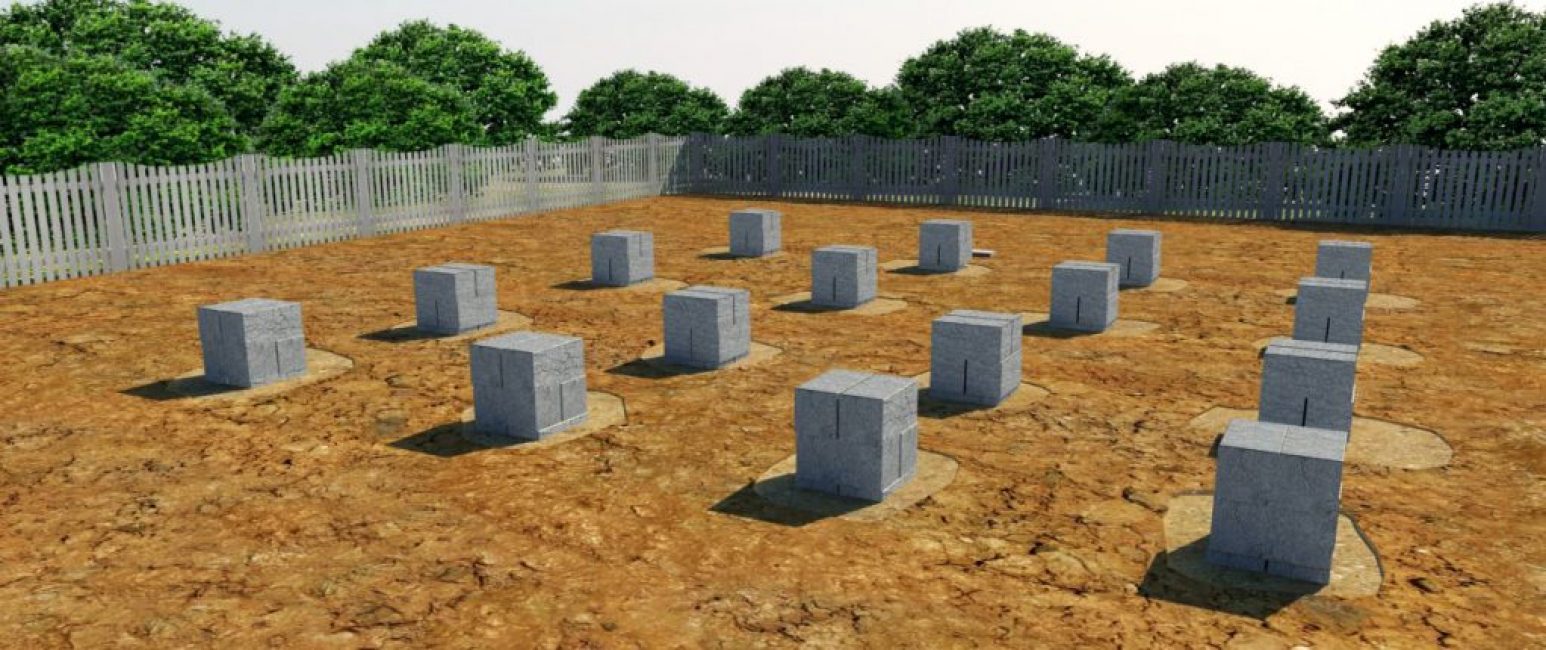

Современный столбчатый фундамент – это прочная конструкция из столбов, установленных в самых сложных точках конструкции — это схождение стен и углы дома. Еще его устанавливают в домах с тяжелыми внутренними стенами. Выполняя столбчатое основание, необходима закладка армированного пояса — ростверка, который не допустит смещения фундамента по горизонтали. А еще ростверк распределяет нагрузки от дома на систему столбов, поэтому основание становится максимально устойчивым. К дополнительным плюсам, которые можно отнести к этому виду, это устойчивость грунта основания под опорами. В отличие от универсального ленточного фундамента, столбчатый садится меньше, и давление здания равномерно распределяется на все опоры. Благодаря такой конструкции появляется возможность увеличить имеющиеся нагрузки на основание еще на 25%.

Однако не во всех случаях можно использовать такой вариант оснований. Ведь существуют определенные условия, при которых категорически запрещается его устанавливать. Например, если дом сооружается на слабом и сильно подвижном грунте, то столбы на такой почве делать нельзя, так как есть вероятность проседания конструкции. Если же принято решение установить столбы на такой почве, то необходимо использовать самые мощные ростверки. Однако такая работа требует больших вложений, поэтому стоимость строительства будет неоправданно высокой и просто невыгодной. Нерационально возводить столбчатое основание на слабонесущих грунтах — торфе, просадочных породах, глинистой или насыщенной водой почве.

Помимо этого, нельзя применять столбчатый вариант фундамента для домов с тяжелыми массивными стенами, то есть, если они сделаны из железобетонных плит или блоков, а также при кирпичных стенах, толщина которых более 51 см. Если нужно обустроить подвал, то столбчатый фундамент не подходит для возведения дома. Ведь промежутки между столбами придется заделывать кладкой, а это очень затратное и трудоемкое дело. Если участок для строительства имеет большие перепады высот, то возвести эти виды фундаментов, также будет очень проблематично.

Перед тем как начать строительство столбчатого фундамента, необходимо провести расчет глубины его заложения, однако здесь нужно учитывать некоторые моменты:

• Главный показатель расчета глубины – это уровень промерзания земли в определенной местности. Например, столбчатый фундамент нужно закладывать ниже отметки промерзания грунта, благодаря чему уменьшится действующая сила деформации.
• Следующий показатель – это вид и состав грунта, то есть бывает глинистый и песчаный, неподвижный и подвижный грунт. Самым лучшим считается песчаный грунт, так как вода проходит сквозь него и не скапливается. Илистый и торфяной грунт – это самый плохой вариант для строительства.

Если столбчатый фундамент устанавливается на участке с высоким уровнем грунтовых вод, то дополнительно потребуется устройство гидроизоляции и дренажа. Еще очень важно учесть вес будущего дома, общую нагрузку при проживании семьи и массу опор фундамента. Поэтому для проектирования будущего дома лучше обращаться за помощью к специалистам, они смогут провести точные расчеты и вычислить возможные нагрузки. Возможно, потребуется применить для строительства другой вид фундамента, который будет более безопасным и недорогим.

Всем известно, что самую большую опасность малоэтажным домам приносит действие силы морозного пучения. Поэтому очень важно закладывать столбчатый фундамент ниже промерзания грунта, а если на участке пучинистые грунты, то это имеет очень большое значение. Если на столбчатом фундаменте возводится довольно легкое сооружение, то нагрузка будет небольшой, поэтому ее будет недостаточно для сопротивления силам пучения. И в результате столбчатый фундамент может деформироваться. В этом случае его заменяют другим, более устойчивым, например, ленточным или монолитной плитой.

Фундаментная монолитная плита, как еще один вариант фундамента.

Это железобетонная конструкция, которая укладывается или заливается по всей площади строения, и применяется на участках с высоким уровнем грунтовых вод, в сейсмически опасных районах и на участках со слабым грунтом. Этот вариант фундаментов устойчив к любым деформациям, обладает отличной несущей способностью, надежный и долговечный. Обычно плита бывает монолитной, но в некоторых случаях для ее сооружения используют сборную железобетонную конструкцию.

Фундаментная плита имеет разную глубину заложения, поэтому ее можно отнести как к малозаглубленным поверхностным конструкциям, так и к фундаментам глубокого заложения. Ее устройство не требует больших усилий, все что необходимо, это снять верхний слой земли и заложить планировку площадки под дом. Если это заглубленный вариант, то это довольно большой объем земляных работ, что существенно отразится на стоимости монолитной конструкции. Плитных фундаментов бывает два вида: со сплошной и решетчатой структурой.

Он подходит для любого типа грунтов. Когда конструкция основания мелкозаглубленная и выполняется на подвижном пучинистом грунте, то она называется «плавающей». Самая главная особенность такой конструкции — это способность перемещаться одновременно с грунтом. Благодаря этому не происходит деформации и разрушения здания, так как фундамент имеет отличное армирование. А еще она подходит для насыпного грунта и грунта, который может при определенных условиях проседать. Основание для фундаментной плиты может быть в виде подготовленного грунта или свайного поля. Для выполнения свайного поля применяют буронабивные, винтовые или забивные сваи.

Чтобы построить фундаментную плиту, очень важно выровнять поверхность под неё, поэтому если земельный участок с перепадами высоты, то такая конструкция не подходит. Еще важно знать, что стоимость такого фундамента довольно высока, однако быстро окупается отличной несущей способностью и максимальной прочностью. Только рассмотривая все возможные виды фундаментов для будущего дома, сравнивая недостатки и достоинства каждого из них, можно выбрать самый подходящий вариант и начинать строительство.

Столбчатый или ленточный фундамент? | «Арт Строй Дизайн»

Собственный загородный дом – это всегда ответственно. Очень важно правильно выполнить все строительные процессы. Начинать приходится с выбора проекта. Не менее важным является вопрос строительства фундамента? Права на ошибку у вас нет, именно поэтому необходимо грамотно выбрать основу для дома, которая бы отвечала требованиям надежности, прочности и долговечности. Рассмотрим два типа фундаментных конструкций, которые наиболее часто выбирают для строительства загородных домов.

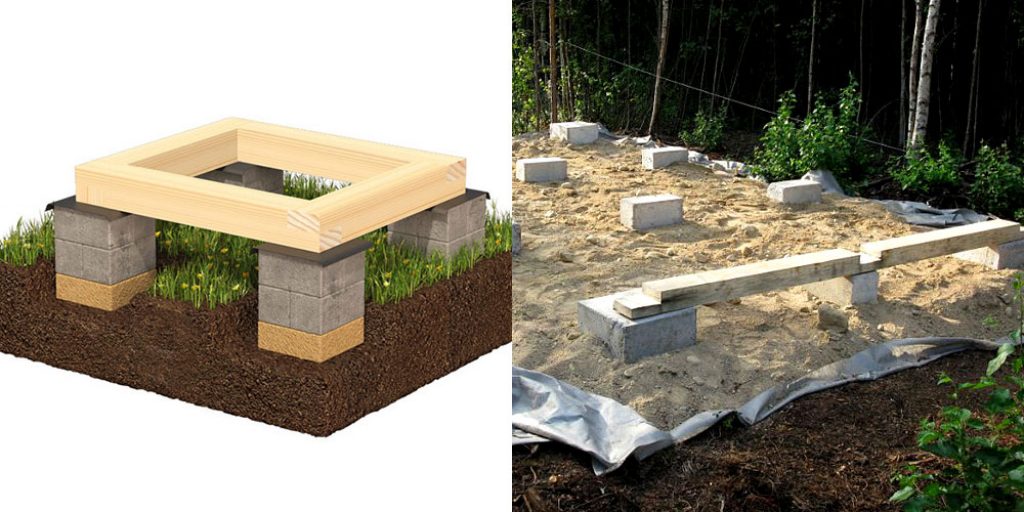

Столбчатый фундамент

Для загородных домов наиболее часто выбирают строительство столбчатого фундамента. Именно в этой конструкции сочетаются не только прочность, но и относительная дешевизна, легкость возведения и высокие эксплуатационные параметры. Бетонные блоки или столбы – практическое решение для небольшого загородного дома. Обязательным условием строительства такого фундамента является установка столбов под все узловые (несущие) точки – нагруженные прогоны, места пересечения стен и прочие сосредоточения нагрузок.

Основные преимущества:

• Легкость монтажа, все работы можно выполнить самостоятельно;
• Доступные цены на строительные материалы, при этом их минимальный расход;
• Возможность обустройства конструкции на разных типах грунта;
• Высокие эксплуатационные показатели по водонепроницаемости и морозостойкости. Применяют столбчатой вариант конструкции в условиях перенасыщенных влагой грунтов, на песочных и болотистых почвах, а также в местах, где силы зимнего пучения (замораживание-размораживание верхнего слоя почвы) выталкивают или сдавливают ленточный фундамент.

Строительство столбчатого фундамента может быть выполнено на всех типах грунта.

На песчаной почве возводят «плавающие» столбики, на глинистой – более мощные плиты делают и поверх обустраивают обвязочный пояс из брусьев, которые будут служить опорой для стен. Сложностью возведения столбчатой конструкции – это установка блоков в строго вертикальном положении. Любые смещения повлекут за собой отрицательные последствия (например, может нарушиться устойчивость дома).

Если вы строите кирпичный дом с толщиной стен 250 мм., подвальным этажом, железобетонным перекрытием цоколя, деревянным перекрытиями, то столбчатый фундамент  наиболее оптимальное решение. Для газобетонных блоков данный тип основания также подходит идеально. Столбчатая конструкция должна быть обустроена в случае строительства остекленных помещений, где любые перекосы не допустимы.

Ленточный фундамент

Данная фундаментная конструкция подходит для большинства типов домов. Основным отличием является простота устройства и возможность выполнить все работы самостоятельно. Высокая прочность гарантирует, что дом простоит долгое время. Малая стоимость всех работ является определяющим фактором выбора именно такого основания для загородного дома. Чаще всего этот вариант фундаментной системы выбирают для зданий, в которых будет выполнен подвал или теплый цокольный этаж.

В зависимости от строения и общего веса обустраивают заглубленный (для более тяжелых зданий, например, кирпичные или блочные дома) или мелкозаглубленный тип ленточного фундамента (для брусовых и деревянных домов). Важным условием является строительство ленточного фундамента в теплый период времени. Данный тип фундамента выдерживает значительные несущие нагрузки (статические и динамические давления, практически все типы деформаций), что является важным фактором при строительстве кирпичных или блочных зданий.

Стоимость строительства фундаментов

Опорно-столбчатый фундамент, стоимость — компания ТеремОк

Моменты возведения опорно-столбчатого фундамента

Когда нужно возвести фундамент недорого, быстро и качественно, то лучше всего остановить свой выбор на опорно-столбчатом фундаменте с гарантией от строительной компании «ТеремОК». По стоимости опорно-столбчатого фундамента можно отметить следующее — это самый дешёвый способ сооружения основания для деревянной конструкции. Используется на плотных грунтах и только для построек из дерева, размером до 6 на 8 метра включительно. Длительная продолжительность службы опорно-столбчатых фундаментов позволяет их отнести к рангу долговечных, максимально надёжных.

Особенности опорно-столбчатого фундамента

Но перед возведением опорно-столбчатого основания деревянного дома необходимо иметь проект жилого строения и определиться с видом самого опорно-столбчатого фундамента. Как уже было отмечено выше, основание данного типа применимо к проектам деревянных построек размером до 6х8 метров. На сегодняшний день, опорно-столбчатый фундамент подразделяется на пять типов: из бетона – 400мм, из естественного камня – 600 мм, из кирпича выше уровня земли – 380 мм, из бута-плитняка – 400 мм, из бутобетона- 400 мм. Проект жилого дома необходим для того, чтобы с точностью осуществить установку столбов опорно-столбчатого фундамента. Для этого, в плане деревянной постройки отмечаются места пересечения стен несущих, а также все углы деревянного здания. Установка дополнительных столбцов происходит на  расстоянии от полутора до трёх метров друг от друга, учитывается расчёты нагрузки на основание деревянного строения. Устройство и возведение опорно-столбчатого фундамента обязательно включает установку предварительной опоры под каждым из столбов. Существует два типа опор – это частичная опора, при которой предварительная опора столбчатого фундамента состоит их четырёх бетонных блоков. Каждый из блоков по размеру должен быть минимум 200х200х400 мм. Второй тип опоры – это целиковая опора для всех столбиков, монолитный столбчатый фундамент.

Стоимость опорно-столбчатого фундамента

Цена опорно-столбчатого фундамента входит в стоимость всех проектов до 6 на 8 м. от строительной компании «ТеремОК». Но, в зависимости от технологий укладки фундамента и глубины заложений,  может происходить определение конечной стоимости опорно-столбчатого фундамента.

Купить опорно-столбчатый фундамент

Если Вы определились с проектом жилого дома (размером до 6х8) от строительной компании «ТеремОК», то Вам не нужно думать о том, чтобы купить опорно-столбчатый фундамент. Мы предоставляем гарантии на все виды строительных работ, осуществите выбор проекта жилого дома, который Вам понравился, свяжитесь со специалистом строительной компании и мы осуществим консультацию по возведению фундамента дома.

Столбчатый фундамент.

Выбор вида фундамента осуществляется на основе анализа многих факторов, среди которых нагрузка от здания, характер грунта, климатические особенности в районе строительства и другие. Для легких зданий, а также хозяйственных построек идеальным решением может стать столбчатый фундамент. Что это такое, рассмотрим в этой статье.

Содержание статьи:

1. Описание и сфера применения
2. Виды
3. Достоинства
4. Недостатки
5. Подготовка к строительству
6. Создание забирки
7. Теплоизоляция столбчатого фундамента
8. Монтаж от компании «Стройсервис»

Описание и сфера применения

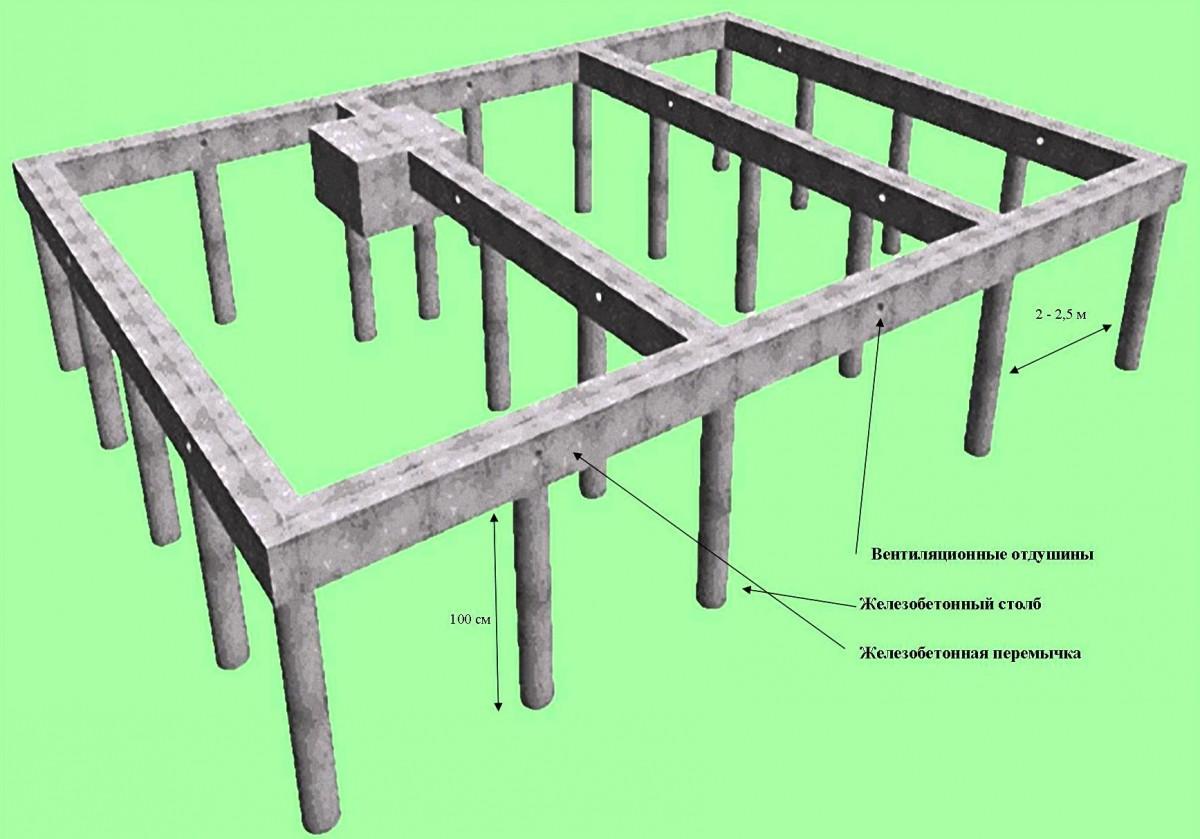

Столбчатым фундаментом называют конструкцию, состоящую из опор, которые располагаются на месте возведения несущих стен дома. Столбчатый фундамент применяют на крепких грунтах с хорошей несущей способностью. В местах, где под верхними слабыми слоями почвы располагаются монолитные элементы (каменные глыбы, плиты), строительство также возможно. В этом случае используют столбы глубокого заложения, достигающие надежных слоев грунта за счет своей длины.

Опоры столбчатого фундамента устанавливают по определенным правилам. В первую очередь, столбы должны находиться под всеми углами дома. Также опоры размещают под пересечениями стен и вдоль каждой стены.

Расстояние между столбами определяется на этапе проектирования. На этот параметр влияют тип здания, характеристики почвы на месте строительства, а также материал, из которого будут изготовлены столбы.

Столбчатый фундамент может быть образован исключительно опорами, а может иметь ростверк – конструкцию из деревянных брусьев или металлических балок, соединяющих все столбы в единую систему. Применение ростверка, а также использование в качестве опоры глубокозалегающих слоев грунта делает столбчатое основание дома «родственником» винтовых фундаментов, имеющих похожую конструкцию.

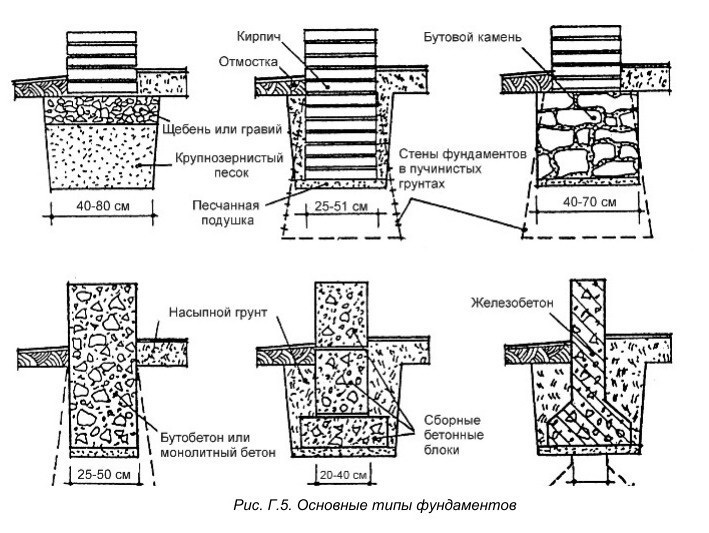

Виды столбчатых фундаментов

Столбчатые фундаменты делятся на виды в зависимости от материала, из которого изготовлены опоры, а также от глубины закладки опор.

Деревянный

Столбы данного вида изготавливаются из дерева. В качестве опоры выступает нижняя часть ствола, диаметр которой должен быть не меньше тридцати сантиметров. Основание, выполненное в виде деревянных столбов, подходит только легким строениям, не предназначенным для длительного пребывания людей. Такую разновидность часто используют при строительстве бани, летней кухни, сарая и т.д.

Главным недостатком деревянных опор является небольшой срок службы. Даже при обработке столбов специальными защитными составами они прослужат не более тридцати лет. В связи с этим деревянные столбы крайне редко используют при строительстве жилых домов.

Опоры деревянного столбчатого фундамента устанавливают в ямы глубиной не менее одного метра. На дно каждой ямы укладывают подкладку из дерева или бетона, а зазор между стенами ямы и столбом заполняют гравием.

Кирпичный

Представляет собой систему опор, выполненных из кирпича. Является более долговечным по сравнению с деревянной разновидностью. Кирпичный столбчатый фундамент обладает неплохой прочностью и может использоваться при строительстве небольших жилых домов. Возведение кирпичных столбов требует подготовки больших ям, в которые может легко уместиться человек. Ширина каждой ямы должна быть такой, чтобы в зазорах между ее стенами и опорой можно было свободно производить кладку из кирпича.

Для усиления опор и защиты их от влияния грунта дно ям укрепляют бетонной стяжкой. Поскольку для полного затвердевания бетона требуется продолжительное время, строительство такого основания дома невозможно осуществить за один день. В качестве заполнителя пустот между столбами и стенами ям также следует использовать гравий. По сравнению с деревянным видом основания, гравия потребуется гораздо больше. Строительство столбов из кирпича требует значительных вложений денежных средств, однако их эксплуатационные характеристики лучше деревянных.

Бетонный

Столбчатый фундамент из бетона чаще всего применяется при строительстве жилых домов. Его срок службы превышает сто лет, а прочность позволяет возводить полноценные дома. Для применения столбчатого фундамента, пусть даже и на бетонных столбах, требуется профессиональный расчет с учетом нагрузки, создаваемой зданием. Однако для небольшого дома из кирпича такой вариант вполне подойдет.

Бетонные столбы создать сложнее, чем деревянные или кирпичные. Потребуется большое количество бетонной смеси, а также металлическая арматура и сварочный аппарат. Строительство каждой опоры начинается с подготовки ямы. На ее дне создают подушку из песка, которую многократно проливают водой, после чего добавляют очередной слой. Это делается для создания многослойного и плотного покрытия дна ямы.

Для придания формы будущему столбу используют опалубку. Ее собирают из деревянных досок в центре ямы по определенным размерам. Внутрь опалубки опускают каркас из арматуры, сваривание которого осуществляется на поверхности. Готовый каркас будет армировать бетон, поэтому он должен быть шире столба минимум на пять сантиметров, а размер опалубки должен позволять погрузить в нее данную конструкцию.

Когда каркас установлен в опалубку, ее внутреннее пространство заполняют бетонной смесью. Это можно делать вручную, готовя смесь в переносной бетономешалке или заказав автомобиль со специальным миксером. Во втором случае необходимо заранее подготовить нужное количество ям с установленными опалубками и каркасами.

Бетонная смесь, заливаемая в опалубку, должна быть хорошо утрамбована. Это позволяет выгнать воздух, исключить образование пустот, которые впоследствии могут привести к растрескиванию, создать по-настоящему монолитный столб. Залитые опалубки следует оставить на несколько дней для застывания бетона. Начинать демонтаж досок опалубки, а также продолжать дальнейшее строительство рекомендуется минимум через пять дней после заливки столбов.

Каменный

При такой разновидности столбчатого фундамента опоры составляют из множества плоских камней. Чтобы конструкция не развалилась, ее укрепляют бетонным раствором. По технологии изготовления, а также эксплуатационным характеристикам, каменные опоры во многом похожи на кирпичные. Недостатком обоих видов является низкая сопротивляемость горизонтальным воздействиям грунта. Часто каменные столбы используют в качестве основания под различные ограды, например, под деревянный забор.

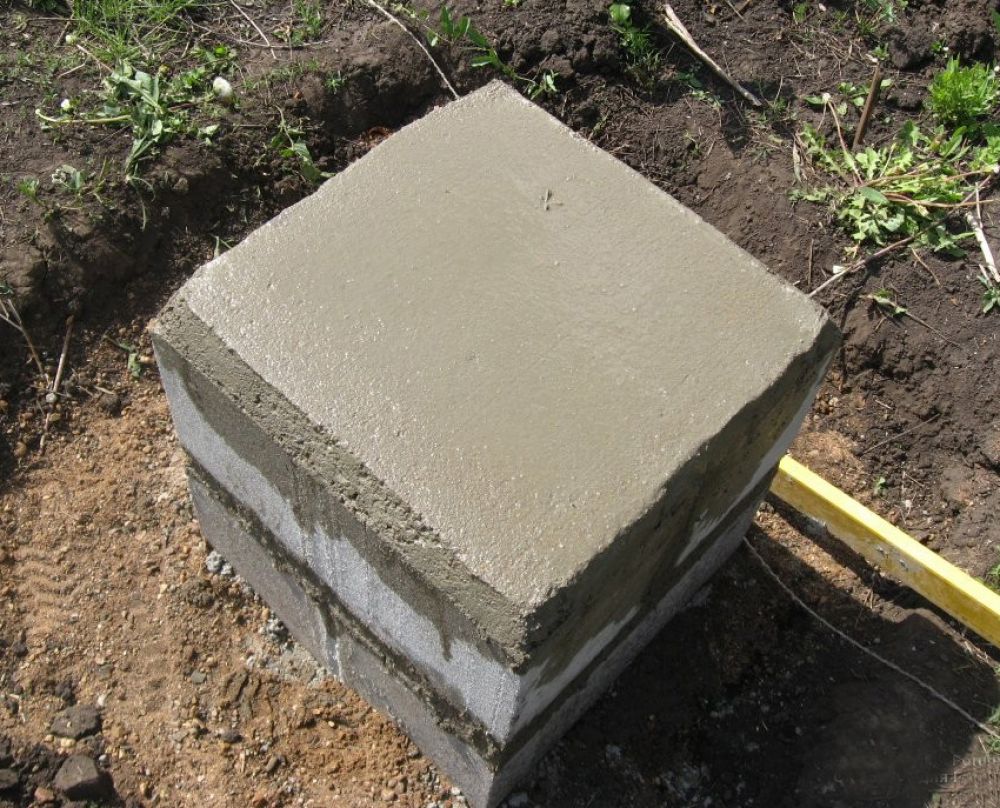

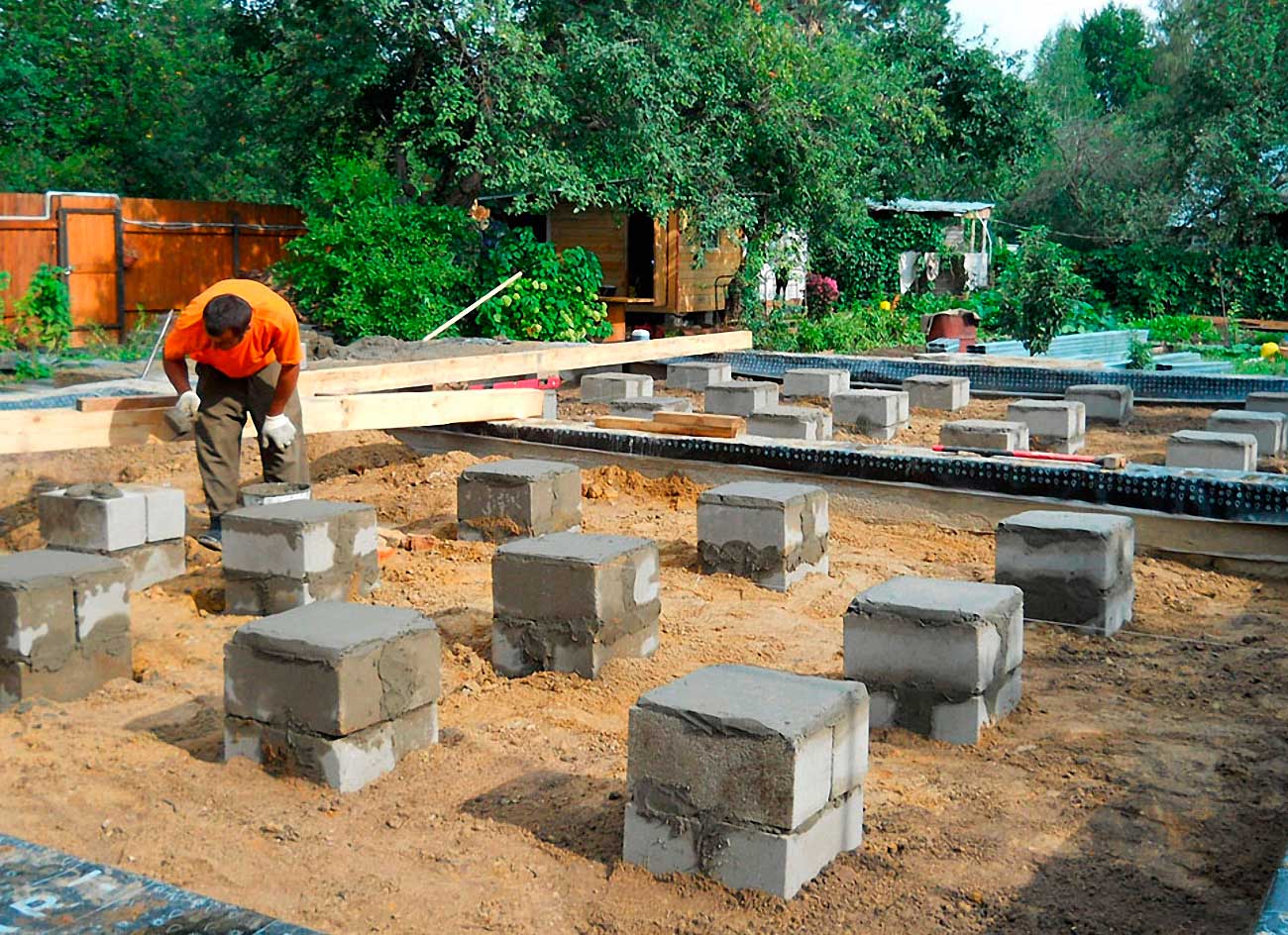

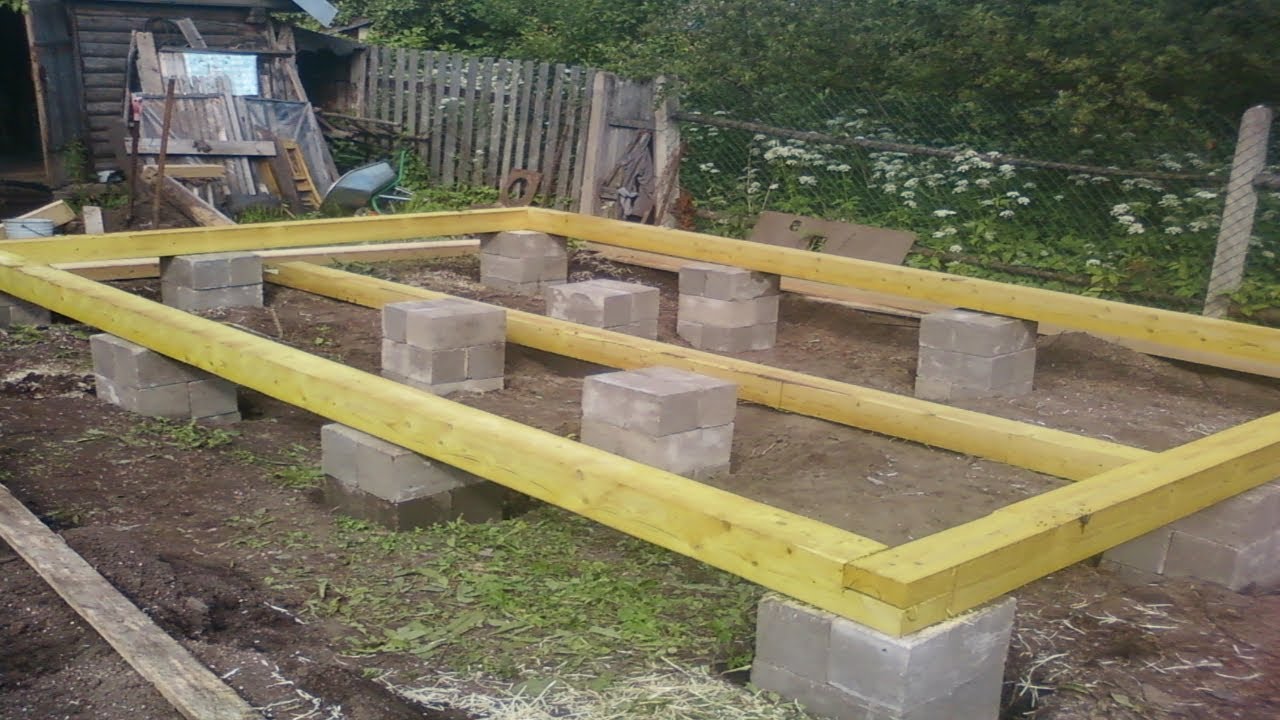

Блочный

Данный вид предполагает составление опорных столбов из железобетонных блоков. По прочности и долговечности его можно сравнить с бетонным. Блочный столбчатый фундамент также используют при строительстве легких жилых зданий и хозяйственных построек.

Особенностью возведения является необходимость использования строительных подъемных механизмов, так как вес блоков не позволяет поднять их вручную. Справиться с задачей при помощи только физической силы можно, если в строительстве будет участвовать большое количество работников.

Надежность такого основания для дома во многом определяется качеством составляющих: бетона, из которого изготовлены блоки, а также металлической арматуры, лежащей в их основе. Для формирования ровного столба категорически важна ровная поверхность всех блоков. Отклонения в форме могут привести к изгибу готового столба и, как следствие, снижению его надежности.

На основе труб

При строительстве столбчатого фундамента могут быть использованы асбестоцементные или металлические трубы. Их устанавливают вертикально в подготовленные скважины и надежно фиксируют при помощи грунта. После установки вовнутрь каждой трубы заливают бетонный раствор, который застывая, придает ей дополнительную прочность.

Технология подготовки скважин под опорные трубы напоминает строительство свайного фундамента, и требует применения специальной техники. Долговечность такой конструкции, а также ее прочность позволяет возводить любые здания, нагрузка от которых не превышает предельно допустимые значения.

Достоинства

Низкая стоимость

Строительство столбчатого фундамента требует меньшего количества материала по сравнению с другими видами, например, плитным. Стоимость широко распространенного ленточного фундамента может составлять до 30% от стоимости всего дома. Столбчатая конструкция, как правило, требует 15-18% от бюджета, запланированного на возведение здания. Таким образом, основание для дома в виде системы опор позволяет существенно экономить финансовые средства.

Слабая осадка

Еще одним преимуществом столбчатого вида можно назвать малую осадку после возведения дома. Другие виды, получив нагрузку от здания, в течение некоторого времени углубляются в землю. Это должно учитываться при проектировании и строительстве. Когда здание опирается на определенные точки грунта, осадка уменьшается. Благодаря этому столбчатый фундамент допускает увеличение давления на почву в пределах 20% по сравнению с тем же ленточным видом.

Легкость возведения

Данный вид основания для дома зачастую можно возвести без применения специальной техники. Ручной труд особенно эффективен при строительстве хозяйственных построек: сарая, бани или небольшого гаража. В этом случае подготовка ям и установка столбов осуществляется своими руками, что тоже позволяет сократить затраты на возведение здания.

Недостатки

Невозможность создать полноценный подвал

При строительстве здания на столбчатом фундаменте создание полноразмерных подвальных помещений практически невозможно. Происходит так из-за того, что опорами всей конструкции являются столбы, удерживаемые в вертикальном положении при помощи грунта. При создании подвала грунт должен быть убран, в результате чего столбы потеряют надежную фиксацию.

Частным случаем строительства подвала при столбчатом фундаменте является возведение забирки – стены между опорами. Она представляет собой перегородку из кирпича, шлакоблока или других материалов, которая закрывает вход в пространство под зданием. Закрытое пространство может выступать в качестве подвала, однако высота помещений будет небольшой. Решением может стать увеличение длины столбов и подъем здания над землей. Но это уменьшает прочность каждой опоры, снижает надежность конструкции, негативно влияет на внешний вид дома.

Ограничение по массе здания

Столбчатый фундамент чаще всего применяют для небольших зданий, создающих малую нагрузку. В первую очередь, это дома, построенные по каркасной технологии из деревянных щитов. Также на опоры в виде столбов можно поставить здания из кирпича, шлако- и пеноблоков, но небольшие по площади.

Использование основания столбчатого типа под массивные дома возможно, если смонтировать на столбы мощный ростверк, способный укрепить систему опор. Такая связка создается при помощи тяжелых металлических балок и нецелесообразна из-за слишком высокой стоимости. При необходимости строительства тяжелого здания экономически выгодней выбрать другой вид основания.

Ограничения по грунтам

Столбчатый фундамент нежелательно применять при строительстве домов на грунтах, подверженных горизонтальным перемещениям. Сезонные сдвиги слоев почвы могут привести к смещению столбов и возникновению опасности обрушения здания. Укрепить систему опор также можно при помощи усиленного ростверка, но стоимость его создания чрезмерно высока.

Ограничения по рельефу участка строительства

Возведение здания на опорах требует ровного рельефа. Если на участке перепад высоты грунта превышает два метра, от использования столбчатого вида лучше отказаться.

Подготовка к строительству

При проектировании столбчатого фундамента следует придерживаться определенных правил. Поскольку для данного вида основания большое значение имеют характеристики грунта, первоначальным этапом подготовки к строительству являются геологические изыскания. Это комплекс мероприятий, направленных на изучение характера грунта, расположения несущих слоев, сезонных изменений рельефа, уровня подземных вод и т.д.

Информация, приведенная в инженерно-геологическом отчете, становится отправной точкой в расчете диаметра опор, их количества и установочного расстояния. Второй составляющей расчета является нагрузка от здания. Этот параметр зависит от площади строения, материала из которого планируется осуществлять строительство, архитектурных особенностей и назначения здания.

Проектирование столбчатого фундамента для жилого дома стоит доверить специалистам. Самостоятельные расчеты «на глаз» могут привести к частичному или полному обрушению здания. Это может произойти вследствие излома одного или нескольких столбов, чрезмерной осадки в результате сезонного смещения грунта и т.д. «Стройсервис» предлагает услуги не только по возведению основания дома, но и по профессиональному расчету на основе данных геологических исследований участка строительства.

После того, как определен тип опор и их количество, важно подготовить место для скважин под столбы. Участок, на котором планируется строить дом, очищают от мусора и разравнивают грунт. Установочные ямы копают вручную или с применением землеройной техники. В случае с опорами в виде труб бурят скважины по размеру каждой опоры. Дальнейшие действия зависят от конкретной разновидности столбчатого фундамента.

Создание забирки

Дом, построенный на столбчатом фундаменте, не стоит на земле, а немного приподнят над ней. В свободном пространстве под строением дует ветер, охлаждая пол и понижая температуру в помещениях. Это приводит к некомфортным условиям проживания и увеличению затрат на отопление дома. Чтобы этого избежать, используется забирка.

Как уже говорилось выше, забирка – это перегородка, закрывающая пространство под домом. Она располагается между опорами, защищая нижнюю часть дома от влаги, накопления мусора и т.д.

Материалы для создания забирки:

• доски,
• кирпич,
• бетон,
• материалы для наружной отделки зданий.

Забирка выступает не только в роли заграждения пространства под домом, но и в качестве элемента дизайна. Используя отделочные материалы, ее можно сделать красивой и необычной, подчеркнув оригинальность вашего дома.

Нередко в целях экономии на земляных работах через забирку производится ввод в здание различных коммуникаций, например, трубопроводов автономной канализации. В этом случае требуется предусмотреть необходимые технологические отверстия.

Теплоизоляция столбчатого фундамента

Поскольку конструкция столбчатого фундамента не подразумевает наличие теплого подвала или сплошной плиты под домом, после окончания строительных работ требуется произвести мероприятия по теплоизоляции. Даже качественно построенная забирка не защищает от мороза, поэтому наружную часть пола всего здания следует обшить теплоизоляционными материалами.

Для этого можно использовать теплоизоляцию любых видов от классической стекловаты до современных материалов в виде плит. Второй вариант наиболее предпочтителен из-за удобства работы и лучших теплоизоляционных характеристик.

Материалы для теплоизоляции столбчатого фундамента.

Пенопласт

Классический утеплитель в виде плит, имеющий отличные характеристики. Легкий и удобный при монтаже, он эффективно защитит дом от мороза и ветра. Современный пенопласт имеет большой срок службы и высокую прочность.

Минеральная вата

Минеральная вата не является новым материалом и наравне с пенопластом давно используется в качестве строительного утеплителя. Имеет среднюю теплопроводность, благодаря чему защищает от холода хуже пенопласта.

Выпускается в виде рулонов или плит, однако при покрытии большой площади работать удобней с плитами. Минеральную вату в рулонах стоит применить при работе в углах и труднодоступных местах.

Пеноплекс и пенополиуретан

Современные теплоизоляционные материалы с низким коэффициентом теплопроводности. Прочные и долговечные, они создадут надежную защиту вашего дома от холода.

Проектирование здания является сложной инженерной задачей, при решении которой учитывается множество факторов. Расчет фундамента – один из важнейших этапов, поскольку от этой части здания во многом зависит долговечность всего дома, а также комфорт проживающих в нем людей.

Монтаж от компании «Стройсервис»

Специалисты компании «Стройсервис» предлагают полный комплекс услуг, начиная от организации инженерно-геологического исследования вашего участка и заканчивая строительством фундамента «под ключ». Также вы можете заказать большое количество других услуг, например, внутреннюю отделку дома, которая производится после окончания строительных работ.

Обратиться в «Стройсервис» можно по любым контактам, указанным на сайте. Мы готовы оказать профессиональные услуги в сфере строительства вашего дома!

Столбчатый фундамент. Область применения и особенности конструкции.

Столбчатый фундамент состоит из отельных столбов, связанных над поверхностью грунта ростверком. По сравнению с ленточным или плитным, у него общая площадь опор значительно меньше. А значит и меньше несущая способность. В связи с этим применение столбчатого фундамента у нас ограничено.

Область применения

В центральном регионе на 80 процентах строительных участков под подошвой фундамента залегают глинистые грунты. Это довольно слабый грунт, требующий больших площадей опоры в случае строительства тяжелых домов. Поэтому наиболее употребляемый «народный» вариант основы дома – ленточный, и часто – сборный из блоков (шлакоблок) или бутокамня.

Столбчатые фундаменты у нас применяют под весьма легкие конструкции, а именно:

• дома из дерева или же каркасные дома;
• строения из легких блоков типа газоблок…;
• вспомогательные постройки легкого типа – беседки, террасы, сараи, легкие гаражи и т. п.
• другие нетяжелые конструкции уже промышленного предназначения – ангары, цеха и т.п.

Столбчатый фундамент под тяжелым домом

Но иногда столбчатые фундаменты применяют и при возведении домов тяжелого типа из кирпича, шлакоблока. В тех случаях, когда проектным расчетом суммарная площадь столбов окажется достаточной для такого типа зданий.

Применение под тяжелые дома возможно при строительстве на грунтах с высокими прочностными показателями – это весьма твердые глины, крупнообломочные грунты, или когда на участке близко к поверхности залегают твердые горные породы.

Иногда бывает и так, что у поверхности залегают весьма слабые грунты, малопригодные для любого фундамента, а плотные находятся на значительной глубине, тогда столбы глубокого заложения становятся единственно приемлемым вариантом фундамента.

Возможность применения столбчатого фундамента определяется исключительно проектом дома, на основе геологических изысканий. Самостоятельно принимать решение о строительстве подобных фундаментов под тяжелым домом, не рекомендуется.

Особенности конструкции

Основание столбчатого фундамента всегда должно находиться ниже верхнего плодородного и весьма неустойчивого слоя (гумуса) и опираться на прочные грунты. Иногда закладывают весьма длинные столбы на большую глубину, чтобы достичь прочных слоев.

Существует правило расположения столбов. Они обязательно закладываются под всеми углами дома, в местах пересечения стен, а на протяжении стен – с определенным шагом.

Шаг определяется расчетом, но чаще находится в пределах 1,5 – 2,0 метра. Оголовки (верх) обязательно делаются на одной горизонтали. На них будет опираться ростверк.

Для легких строений ростверк не делают вовсе, а заменяют его металлическими или деревянными балками.

При возведении деревянных домов возвышение оголовков над уровнем почвы делают порядка 0,5 метра. Таким образом под полом образовывается достаточный зазор с почвой, чтобы избежать в доме сырости.

Материал для столбчатого фундамента

Столбы фундамента могут быть сделаны из деревянных бревен, кирпича, или из монолитного железобетона.

-Дерево в обязательном порядке обрабатывается антисептиками, просмаливается и закладывается комлем вверх. Но этот, издавна применявшийся материал, при любой обработке является все равно менее всего надежным и долговечным.

Кирпичная кладка весьма редко применяется. Потому что для ее возведения потребуется рыть котлованы, или сплошную траншею. Также необходима и металлическая армировка кирпичной кладки продольными прочными стержнями, так как на фундамент будут воздействовать силы пучения грунта на разрыв. Возможно применение лишь красного водоустойчивого кирпича.

Наиболее предпочтительным материалом для возведения столбов остается железобетон.

Как сделать опоры в скважинах

Наиболее простая технология установки железобетонных столбов – в скважинах.

Достаточно пробурить в грунте скважину нужного диаметра (обычно это 200 или 250 мм), для чего можно использовать и ручной бур, и вести строительство своими руками.

К тому же технология приготовления бетона самостоятельно уже давно освоена большинством строителей.

Но для столбчатого фундамента необходимо готовить только весьма водоустойчивый бетон, так как гидроизоляция столбов в скважинах невозможна.

Опоры, выполненные по технологии ТИСЭ имеют уширенное основание, что увеличивает опорную площадь, и улучшает противостояние морозному пучению.

Армировка обязательна, только армированный бетон может противостоять разрывающим усилиям морозного пучения. В скважинах применяется обычно от одного до четырех довольно толстых прутов арматуры диаметром 10 – 12 мм.

Способ возведения в котлованах

Другой способ возведения опор из железобетона предусматривает рытье котлованов, с размерами большими, чем столб примерно на полметра, с тем чтобы была возможность смонтировать опалубку. Теперь конструкция будет скорее прямоугольной или квадратной формы в поперечном сечении.

Для его же армировки потребуется 2 – 4 прута арматуры, которые связываются между собой в каркас.

Помимо явных недостатков, — большого объема земляных работ, повышенного расхода материалов и трудоемкости, этот способ имеет одно большое преимущество. Только в котловане можно создать большую опорную площадь столба. Т. е. сделать его с большим уширением снизу и опереть на подстилающую подушку из песка.

Конструкция ростверка из железобетона

Ростверк – неотъемлемая часть столбчатого фундамента, им соединяются оголовья столбов в единую конструкцию. Ростверк воспринимает нагрузки от дома и перераспределяет равномерно на каждый столб. Он может отсутствовать лишь в легких конструкциях, где он заменяется балками или же нижним венцом деревянных бревен.

Обычно ростверк выполняется в виде сплошной ленты железобетона. Он армируется по типу ленточного фундамента группами стержней с верхней и нижней стороны.

Применяется толстая ребристая арматура А3 диаметром порядка 12 мм, в количестве не менее 2 шт. в верхнем и нижнем ряду. Такое расположение стержней, как известно необходимо для балок, испытывающих изгибающие силы в вертикальной плоскости.

Поперечная армировка ростверка не воспринимает какую либо значительную нагрузку и может быть выполнена арматурой малого диаметра 6 — 8 мм, служащей скорее для связки основных стержней в каркас. В любом случае стержни не должны располагаться ближе чем 5 см к краям бетонной конструкции.

Порядок возведения ростверка

Перед возведением ростверка готовится песчаная подушка по всему периметру укладки бетона, уровень которой обычно ниже на несколько сантиметров, что бы оголовья оказались в ростверке.

По столбам укладывается арматура ростверка, которая увязывается с арматурой столбов (жесткое соединение ростверка и столбов). Вокруг каркаса строится деревянная опалубка, которая закладывается бетоном.

После упрочнения бетона, опалубка снимается, а песчаная подушка удаляется. Расстояние от ростверка до грунта должно остаться не менее 10 см. Это важно, так как зазор предотвращает разрушение ростверка зимой пучащим грунтом.

Расчет ростверка, его размеры, количество и размещение арматурных стержней в бетоне определяются исключительно проектом. Нужно помнить, что ростверк – очень важная часть всей конструкции, воспринимающая значительные нагрузки.

Столбчатый фундамент не подразумевает строительство подвала под домом, как это присуще ленточным фундаментам. Подвал может быть создан лишь как отдельный элемент дома, не увязанный с самим строением. Приведенные рекомендации являются обобщением опыта, строительство же нужно вести в соответствии с проектом

Типы фундаментов: столбчатый, ленточный, свайный фундамент | Бетон

Фундамент столбчатый

Столбчатый фундамент — самый распространенный и дешевый тип фундамента. Особенно эффективно использование столбчатых фундаментов на пучинистых грунтах глубокого промерзания. У них есть ряд особенностей, которые в некоторых случаях мешают их успешному использованию. Горизонтально подвижный грунт отличается отсутствием сопротивления опрокидыванию, поэтому во избежание бокового сдвига требуется установить жесткий железобетонный плот-фундамент.Limited используются на мягких грунтах при строительстве зданий с толстыми стенами. Также при столбчатом фундаменте возникают сложности с возведением цоколя, что является сложным и трудоемким. Устройство фундамента пирса используется для дома с легкими стенами. Этот вид фундамента по затратам материалов и сил вдвое экономичнее ленточных фундаментов. Столбы встраиваются в углы на пересечении стен, под опорами, под опорами и в других местах, где сосредоточена нагрузка.Сверху уложены столбы обвязкой балок.

Ленточный фундамент

Поясами называются основания, которые возводятся прямо под несколькими отчетливыми столбами или стенами дома. Они выполнены в виде подземных стен, состоят из железобетонных поперечных балок. Такие фундаменты для возведения домов с толстыми стенами. Его проложили под основными стенами. Устройство ленточного фундамента под домом тёплые подвалы, подвалы, подвал или гараж делают этот тип фундамента необходимым.Для ленточных фундаментов характерны большие объемы земляных работ, большой расход используемых материалов, сложность строительства и значительный вес. Но, несмотря на это, эти фундаменты считаются самыми распространенными из-за относительно простой технологии. Фундаменты бывают ленточные, монолитные и модульные. На дне котлована для устройства монолитного фундамента сделана деревянная опалубка, установлены изоляционные листы, арматура, а в пространстве между стенами залита бетонная опалубка.При отоплении дома с целью снижения тепловых потерь в такие фундаменты закладывается утеплитель. Национальные фундаменты делают из железобетона или крупных бетонных блоков.

Плитный фундамент

Плитный фундамент построен под квадратное здание. Это сетка или сплошная плита, которая изготавливается из железобетонных или сборных поперечных балок с жесткой герметизацией стыков. Построен плиточный фундамент из железобетонного фундамента для придания жесткости. Это становится необходимым при строительстве на сжимаемом грунте, например, насыпью или на плаву.Устройство плитный фундамент отличается большим расходом материалов и целесообразно только при возведении компактных и небольших зданий или других сооружений, не требующих возведения высокого фундамента, а печь можно использовать как перекрытие. Это может быть гараж, сауна и другие подобные сооружения. Для зданий более высокого класса используется в виде фундамента из усиленных поперечин или оребрения.

Эти фундаменты состоят из свай, покрытых верхней балкой, бетоном или бетонной плитой. Устройство свайного фундамента — это очень дорогое и трудоемкое в процессе реализации, поэтому при индивидуальной застройке они используются очень редко. Устанавливается в тех случаях, когда требуется передать пониженную нагрузку на грунт. Нагрузка здания в этом случае переносится на твердый грунт, расположенный на глубине. В зависимости от материала различают сваи деревянные, бетонные, железобетонные, стальные и комбинированные. По способу погружения в грунт и изготовления сборных свай различают и распечатывают.В зависимости от поведения свай в земле есть сваи-стойки, у которых есть достаточно крепкие подземные и подвесные сваи. Их использовали при слишком большой глубине надежного грунта. Наиболее экономичными считаются деревянные сваи, но во влажной почве быстро загнивают. Бетонные сваи более дорогие, но прочные и выдерживают большие нагрузки.

Подушки песочные

Устройство фундамента на песчаных подушках желательно использовать для экономии строительных материалов, для частичной или полной замены непригодных грунтов в основании, для поднятия уровня пола неглубоких грунтовых вод.Для их строительства ямы засыпают пластами песка, которые тщательно промывают и поливают. В пучиноопасных грунтах при промерзании не рекомендуется устанавливать устройство без дренажа такого фундамента. В противном случае возможно заиливание подушки, что приведет к потере первоначальных свойств.

Срок службы фундаментов разного типа

При установке фундамента важно запланированное время использования, то есть конструкция, из которой он построен.Для разных фундаментов срок службы разный. Например, бетонная лента может простоять сто пятьдесят лет, а фундамент на бетонных столбах — около пятидесяти лет. Меньше всего срока службы деревянных свай — десять лет.

Виды материалов для фундаментов

В зависимости от материалов, используемых для устройства фундамента, это щебень, бутовый бетон, бетон и кирпич.

Бутово фундаментов возведения большого каменного карьера, который выбирается по размеру и форме.Кладка производится в цементном растворе, при этом камни укладываются плотно между собой. Толщина бутового фундамента зависит от проектных соображений. Это массивный и трудоемкий из всех типов фундаментов, поэтому при строительстве жилых домов его использование не оправдано. Бутовские фундаменты рекомендуется только на участках, где есть каменный карьер в необходимом количестве и является местным материалом. К положительным качествам бутового фундамента можно отнести максимально возможную долговечность и прочность.Также он довольно устойчив к грунтовым водам и морозам.

фундамент щебеночно-бетонный состоит из заполнителя и раствора. В качестве наполнителя можно использовать бутовый камень, гравий или крупный щебень. Вы можете использовать боевой кирпич и железную руду.

Бетонный фундамент называют заливным. Он выполнен из бетона без камней, заполнен щебнем или гравием. Бетон заливается в форму с небольшим утрамбовыванием. Для этого могут использоваться вибраторы.По прочности и долговечности аналогичен бутербетонному фундаменту. Недостатком бетонных фундаментов является повышенный расход цемента и немалая стоимость.

Кирпичный фундамент — кладка из обыкновенного жженого кирпича, закладываемого на цементный раствор. Устройство кирпичного фундамента считается нецелесообразным, поскольку это достаточно дорогой и недолговечный материал из-за плохой водонепроницаемости. Рекомендуется использовать только в сухих почвах и наличии необходимого количества дешевого кирпича.

Столбчатый фундамент с высоким уровнем грунтовых вод. Какой нужен фундамент при высоком уровне грунтовых вод

Строительство домов приходится вести в разных условиях, и иногда проектировщики и застройщики сталкиваются с ситуацией, когда грунтовые воды располагаются близко к поверхности земли. Если такая ГВ усложняется составом грунта, в котором преобладает глина, то фундаментные конструкции должны выдерживать значительное воздействие грунтовых вод.При проектировании и возведении фундамента с высоким уровнем грунтовых вод необходимо применять дополнительные меры, защищающие конструкцию дома и подземных помещений от воды, поступающей из-под земли. В нашей статье мы расскажем, какой фундамент для дома лучше выбрать при высоком уровне воды, и как правильно это сделать.

Прагматика выбора

Если грунтовые воды расположены вблизи или выше точки замерзания почвы, то такие условия строительства считаются сложными.Еще хуже, когда на этом уровне воды преобладают глинистые и суглинистые почвы. В этом случае зимой силы морозного пучения отразятся на фундаменте дома. Главный вопрос в этой ситуации — какой фундамент заливать в сложных условиях строительства, чтобы дом получился прочным и долговечным. Чтобы защитить конструкцию здания от влаги и пучения, лучше произвести соответствующую подготовку территории.

Важно: если нет возможности углубить фундамент ниже ПГП, лучше сделать «плавающий» фундамент.Его подушка впитает сезонные движения почвы.

Однако это не окончательный ответ на вопрос, какой фундамент подходит для высоких грунтовых вод, потому что вы можете выбрать несколько типов плавучего основания:

• плита монолитная;
• ленточная основа;
• столбчатый фундамент.

Какой тип фундамента лучше можно сказать только в каждом конкретном случае, учитывая вес дома и другие параметры. Единственное, что можно сказать сразу, — для заболоченных грунтов фундамент на винтовых сваях однозначно будет лучшим.

Воздействие высокого уровня грунтовых вод

Если основание дома находится близко к грунтовым водам, то губительным для него является не разрушающее действие влаги, а содержащиеся в них солевые растворы и другие химические вещества. Поэтому так важно знать агрессивность грунтовых вод. Когда комплекс агрессивных веществ в составе грунтовых вод воздействует на бетонные конструкции, они начинают разрушаться. Об этом свидетельствуют следующие знаки:

• фундаментные конструкции слоистые;
• на поверхности бетона образуется рыхлый легкий слой, похожий на гипс;
• кроме того, на конструкциях начинают развиваться плесень и грибок;
• из-за коррозии арматура начинает увеличиваться в размерах и рвать бетон изнутри.

Если строительство ведется при приближении грунтовых вод к поверхности земли, то проблемы начинают возникать еще на этапе рытья котлована. В траншее скапливается вода, дно в результате размыва становится рыхлым и хрупким. Если в такой яме устанавливается фундамент дома, то разрушение бетонных конструкций неизбежно. В этом случае при близко расположенных грунтовых водах необходимо оборудовать дренажную систему, с помощью которой вода будет отводиться в колодец, пруд или городские коммуникации.

Внимание: основная опасность при высоких ГВт — это процессы вымывания минеральных веществ из почвы, называемые восходящей суффузией. Такой процесс приводит к снижению несущей способности породы.

Ошибки при строительстве оснований в условиях высокой GW

Чаще всего, если строительство ведется в условиях близкорасположенных грунтовых вод, на дно котлована является распространенной ошибкой укладывать бетон в полужидком составе бурового раствора.Даже после откачки основного объема воды из ямы такая кладка может привести к негативным последствиям:

1. Базовая подошва получится очень рыхлой, так как будет состоять из смеси комков земли с бетоном. Ни о какой твердой и ровной поверхности, какой она должна быть, не может быть и речи.
2. Если при закладке фундамента из котлована постоянно откачивать грунтовые воды, то бетонная монолитная поверхность будет пористой, что приведет к снижению несущей способности.
3. Иногда в условиях тесноты грунтовых вод строители укладывают в опалубку сухую бетонную смесь. Если использовать этот метод, то вместо сплошного монолита вы получите слоистую хрупкую поверхность.

Редукция открытой воды

В этих условиях также важно, какой фундамент вы решили сделать под дом, и какие меры использовали для осушения котлована. Наиболее удобный способ осушения котлованов и траншей в частном строительстве — это редукция открытой воды.Процедура выполняется с помощью насосного оборудования в следующей последовательности:

1. Главное, нужно добиться такого снижения уровня воды, чтобы грунтовые воды были на 200-400 мм ниже дна котлована. Для этого во время выемки котлована прокладывают перфорированные дренажные трубы, чтобы вода стекала со строительной площадки.
2. Самый дешевый способ для этих целей — использовать канализационные трубы диаметром 110 мм для внешних и внутренних сетей.
3. Чтобы предотвратить эрозию породы на дне карьера, камень удаляют так, чтобы поток воды был направлен в сторону ковша или лопаты.
4. Процесс восстановления открытой воды продолжается до появления первых признаков засыпания почвы. На этом этапе процесс останавливается, чтобы не снизить несущую способность породы.

Важно: первыми признаками суффузии будут частицы породы, смытые струями воды и оседающие на поверхности в виде потоков, как вокруг кратера вулкана.

Дренажная система

При строительстве фундамента дома на глинистом грунте в условиях высокого уровня грунтовых вод порода ведет себя как зыбучий песок. В этом случае следует сделать дренажную систему. Для этого на участке устанавливаются дренажные трубы, подводятся к хранилищу и приемному колодцу. Такая система должна отводить лишнюю воду не только со строительных конструкций дома, но и со всей строительной площадки.

Для этого необходимо сделать следующее:

1. По периметру участка выполняют дренажные каналы.С помощью сети таких конструкций опустить уровень воды несложно.
2. Принцип действия основан на том, что вода из почвы начинает собираться в сеть траншей, так как на своем пути она не встречает сопротивления скалы.
3. Для предотвращения оползней стен котлованов на них устанавливают металлические или деревянные панели. Вместо этого в канавы можно насыпать щебень или гравий.
4. В условиях очень высокого уровня воды дренажные трубы лучше прокладывать в траншеях.

Труба дренажная

Устройство фундамента при высоком уровне грунтовых вод производится только после предварительного осушения строительной площадки. Причем глубина прокладки труб больше, чем при устройстве ливневой канализации. При проведении работ придерживайтесь следующих правил:

• Если уровень воды очень высокий, то выполняется кольцевой дренаж, а не стеновой дренаж.
• Глубина прокладки труб зависит от разновидности породы на участке.
• Чтобы правильно определить расстояние, на котором трубы должны лежать от фундамента, необходимо учитывать внутреннее трение породы.

Для самостоятельного определения типа грунта нужно взять образец породы с глубины 150-200 мм и с метровой глубины. Сухой образец слегка увлажняют и растирают между ладонями, а влажные образцы, наоборот, слегка подсушивают. По результатам сделать выводы:

• если после переката в ладонях образовалась упругая масса, то порода глина;
• если при измельчении образец ломается и трескается, то это суглинки;
• в случае, когда откатить породу из-за осыпания невозможно, почва на участке относится к супеси;
• скалы с высоким содержанием песка вообще не катятся.

Кольцевое дренажное устройство

1. Копка траншей шириной 40 см необходимой глубины.
2. Дно траншеи засыпано слоем песка высотой 20 см и утрамбовано.
3. После этого укладывают гравийную подушку такой же высоты с последующей трамбовкой. Чтобы предотвратить заиливание после песка, можно уложить слой геотекстиля.
4. Поверх гравийного слоя снова укладывают геотекстиль так, чтобы края полос образовывали внахлест не менее 150 мм.
5. Сливные трубы проложены перфорированной стороной ко дну.
6. Сверху трубопровод закрывается слоем геотекстиля.
7. Делаем засыпку: сначала слой песка высотой 20 см, затем слой щебня высотой 150-200 мм и только грунт.

Плавающая подушка

Принцип фундамента на «плавающей» подушке одинаков для ленточных, свайных и плитных оснований. Последовательность действий следующая:

1. После установки кольцевого водоотвода можно приступать к рытью котлована или траншей.Поскольку основание должно опираться на твердую землю, днище утрамбовывается.
2. Теперь плавающая подушка сделана из утрамбованного песка. Высота подушки не менее 0,5 м. Засыпка осуществляется постепенно послойной трамбовкой.
3. Геотекстиль укладывается поверх подушки. Так вы защитите основание от проседания небольших камней.
4. Затем укладывается слой щебня, который также утрамбовывается. Высота слоя 150-200 мм.
5. После этого рубероид расстилается.
6. Теперь можно приступать к установке опалубки, укладке арматурного каркаса и заливке бетонной смеси.

• В условиях высоких ГВт основная опасность заключается в большом содержании в подземных водах сульфатов, разрыхляющих бетон. Поэтому для раствора лучше использовать сульфатостойкий портландцемент марки 500.
• Глубина фундамента в условиях, когда уровень воды ниже 1,5 м ниже точки замерзания, должна быть в пределах 0,7-1 м. Это касается только супесей и песков. Для суглинков глубина кладки должна быть ниже проектной на 200-300 мм или на одной отметке с ней.
• При строительстве на влажной глине подошва делается толще, чем сам фундамент, а стены конструкции устраиваются с небольшим уклоном. Так основание будет лучше противостоять боковому воздействию сил пучения.
• Для изготовления бетона используйте только чистый гравий и песок. Раствор должен быть не жидким, а вязким. Для увеличения пластичности можно использовать пластификаторы, добавляемые в воду.
• Чтобы бетонный раствор имел водоотталкивающие свойства, в его состав можно вводить Пенетрон Адмикс. Эта сухая смесь может повысить прочность бетона на 15 процентов.

Основная задача фундамента — принять на себя нагрузку от дома и равномерно распределить ее по земле. Поэтому при закладке фундамента необходимо учитывать тип грунта и расположение уровня грунтовых вод (уровень грунтовых вод). Последний может быть слишком высоким, то есть вода находится близко к поверхности почвы.

Залить фундамент в таких условиях сложно и дорого.Поэтому у производителя работ спрашивают, какой фундамент нужен для частного дома, если грунтовые воды рядом? Эта проблема влияет не только на тип конструкции фундамента, но и на дополнительный выбор, который относится конкретно к глубине закладки: ниже уровня грунтовых вод или выше.

Воздействие грунтовых вод

В строительной среде есть такой термин — цементная палочка. Это когда бетонная конструкция разрушается под воздействием негативных факторов, в том числе грунтовых вод.Но нужно понимать, что на бетон отрицательно влияет не сама вода, а растворенные в ней соли и различные химические вещества. Они проникают в бетонную массу, где взаимодействуют с цементом или наполнителями, нарушая связи друг с другом. Отсюда появление всевозможных налетов, темных пятен и неприятных запахов.

Высокий уровень грунтовых вод — проблема на этапе земляных работ. Внутри накапливается вода, которая размягчает дно, что приводит к снижению несущей способности почвы.Если это произойдет, вам сначала придется продумать и проложить дренажную систему, с помощью которой можно будет откачивать воду.

Существуют технологии, не требующие дренажа участка. Фундамент закладывается свайным методом с забиванием столбов глубоко в землю до плотных слоев. Хороший вариант, но затратный и трудоемкий. Без наличия специальной техники такой фундамент построить невозможно. Для частного домостроения такая технология применяется редко.Поэтому устройство фундамента с высоким уровнем грунтовых вод подходит с точки зрения водоотведения.

И еще один отрицательный момент. Опасное время для таких участков — зима с отрицательными температурами. Промерзание почвы зимой превращается в опасную ситуацию для фундамента. Морозное пучение и высокая ПВО могут разрушить конструкцию фундамента дома за один сезон.

Определить уровень

Уровень подземных вод, то есть сам показатель фиксируется в геологической организации, филиал которой есть в любом большом городе.Здесь вы можете получить информацию о GWA. А вы сами можете измерить уровень. Для этого придется выкопать яму глубиной 3 м. Или пробурить скважину на такую ​​же глубину. Нормальным будет скважина диаметром 20 см, для которой потребуется только садовый бур.

Измерения следует проводить весной, когда выпал снег. Этот период, когда GWP находится на максимальной пиковой точке. Яму накройте пленкой, чтобы в нее не попадали атмосферные осадки. А через сутки проверьте, сколько в нем скопилось воды. Можно проверить шестом: опустили до конца, чтобы он касался дна. Вытащили и измерили сухой участок от мокрого до отметки, определяющей уровень почвы (отметку нужно ставить при замере в яме). Это GWA.

1. Если этот показатель больше 2 м, значит, в районе строительства дома умеренный уровень грунтовых вод.Заложить фундамент можно без дополнительных мер.
2. Если длина сухого участка меньше 2 м, значит, уровень воды высокий. Придется продумать систему отвода воды, провести ее строительство, обеспечить конструкцию фундамента защитными материалами.
3. Это вторая позиция — с высокими грунтовыми водами — потребует от производителя выбора типа фундамента.

Глубина промерзания почвы и грунтовых вод

Наличие высокого уровня прохода грунтовых вод влияет на несколько позиций, связанных с закладкой фундамента.Они четко прописаны в СНиПах. И чаще всего в правилах встречается соотношение уровня грунтовых вод с уровнем промерзания почвы. Потому что эти два показателя являются основными факторами, снижающими прочность бетонной конструкции. Вот несколько пунктов.

1. Если уровень воды ниже уровня промерзания, то фундамент рассчитывается по обычной схеме, то есть только на нагрузку от дома.
2. Если грунт на стройплощадке слабый, мягкий и подвижный, то фундамент закладывают ниже ГП.В этом случае обязательно организуется дренажная система для отвода грунтовых вод.
3. Если уровень грунтовых вод очень высокий, то ленточный фундамент возводить не рекомендуется.
4. Если на участке строительства частые подтопления, то приемлем единственный вариант — дом на сваях. В этом случае столбы вбиваются в землю ниже уровня ее промерзания.

Если уровень грунтовых вод достаточно высок, а дренаж участка организован, то велика вероятность проседания грунта.Особенно это часто происходит на песчаных почвах.

GWP ближе 0,5 м

В этой ситуации единственное решение — сваи. Возможны три варианта: монолитно-законченный, винтовой из стальной трубы и расточный.

1. Идеальный вариант — монолитный. Они давно используются в строительстве, обладают повышенной несущей способностью, легко выдерживают морозное пучение. Кроме того, не нужно думать о дренировании почвы. Правда, для этого потребуется специальное оборудование.
2. сегодня стали очень популярными. В малом частном домостроении такие фундаменты под высокие грунтовые воды — оптимальное и дешевое решение. Единственный их недостаток — не самая высокая несущая способность. Следовательно, вам придется рассчитать количество свай и расстояние между ними. Рекомендуется устанавливать винтовые сваи на глубину не более 3 м.
3. Что касается просверленных конструкций, то это хороший вариант, обладающий высокой несущей способностью. Но у этой технологии есть свой минус — потребуется провести большой объем дренажных мероприятий.

От 0,5 м и более

При выборе типа фундамента предпочтение следует отдавать плиточной модели. Дело в том, что если речь идет о доме, столбчатые конструкции в такой ситуации не смогут обеспечить необходимую несущую способность большой конструкции.

Можно использовать, но только неглубокий, который обычно строят под небольшие легкие постройки. В принципе, каркасный коттедж он переживет. При этом рекомендуется строить фундамент с расширенным основанием.

На вопрос, Заливая его на глубину до полуметра, нужно понимать, что его толщина и способ армирования будет зависеть от этажности конструкции, а также от типа материалов, из которых будут стены. быть главным образом построенным. В этом случае необходимо продумать технологию утепления. Кстати, это важный этап строительства плиты.

Увеличить несущую способность плиты поможет замена грунта.Выносят его в грунтовые воды и вместо того, чтобы насыпать песок или гравий, тщательно утрамбовывают.

Если почва на участке очень слабая, то дома с высоким уровнем грунтовых вод засыпают до тех пор, пока его материалы не вытеснят излишнюю влагу и не перестанут углубляться.

1,5 м и более

Сравнивая условия, описанные выше, следует отметить, что в этом случае возможно применение устройств фундамента на грунтовых водах ленточного и плитного типа. Но обе конструкции должны быть неглубокими.

Закрыть варианты подземных вод

Выше уже были приведены варианты фундаментов с закрытыми грунтовыми водами. В принципе, плиточная конструкция в этом случае является наиболее часто используемой конструкцией. Для нее нет необходимости сооружать дренажные канавы, придумывать способы защиты, ведь все выполняется по стандартной технологии.

Высокие грунтовые воды — строительство дома без подвала

Здесь все достаточно просто, если использовать в качестве основы поверхностную или тонко заглубленную плиту.То есть строится дом без подвала и стены поднимаются сразу от печи. Вот последовательность работ:

1. Выкопать яму до уровня грунтовых вод;
2. Подушка из песка и гравия засыпана трамбовкой;
3. Гидроизоляция рулонным материалом;
4. Инсталляция Армокаркас;
5. Заливка бетона.

Если строится утепленное основание, то под каркас ставится утеплитель. В районах с высоким уровнем грунтовых вод это идеальный фундамент.

Защита от большой высоты

При возведении фундаментов на таких грунтах используются три разновидности, с помощью которых необходимо защитить конструкцию цоколя и сам дом.

1. Покрытие, когда битумные мастики в несколько слоев наносятся на сам фундамент, за счет чего на поверхности конструкции образуется ровный водостойкий слой.
2. Рулонный, когда конструкция покрывается гидроизоляционными пленками или мембранами в несколько слоев.
3. Штукатурка при нанесении цементных смесей с гидроизоляционными добавками.

Толщина гидроизоляционного слоя определяется из расчета расхода грунтовых вод. Чем выше их уровень, тем толще изоляционное покрытие.

Устройство для фундамента с плавающей подушкой

Что такое плавающая подушка? Это толстый слой основы из нескольких материалов, которые разделены изоляционными пленками. При высоком уровне грунтовых вод это делается очень часто.Вот последовательность:

• На дно котлована или траншеи насыпается крупный песок, который хорошо уплотняется.
• Засыпка производится послойно с утрамбовкой каждого слоя. В этом случае конечный результат — слой толщиной 50 см.
• Укладывается гидроизоляционная пленка, желательно рубероид.
• Щебень насыпают, утрамбовывают до толщины 30 см.
• Еще один слой рулонной гидроизоляции.
• Залить стяжку толщиной 10 см.

Затем можно заливать монолитную железобетонную конструкцию самого фундамента. Подушка создает условия, при которых фундамент может двигаться относительно нее. Такой фундамент часто называют плавающим монолитным.

Лента

Ленточный фундамент на почвах с высоким уровнем грунтовых вод заливается точно так, как описано в предыдущих разделах. Здесь важно понимать, что прочная основа в виде ленты — это большие материальные затраты. В основном они касаются расхода бетона и арматуры. При этом ленту стараются наращивать с расширенной подошвой.

Если попытаться на чем-то сэкономить, то конечный результат может привести к ослаблению конструкции фундамента, а значит, проблемы начнут возникать с самим домом. Поэтому нельзя отклоняться от технологии строительства и от точной последовательности строительных операций.

Тип сваи

Как уже было сказано, свайный фундамент с высоким уровнем грунтовых вод — оптимальное решение.Главное — выбрать тип укладываемых элементов.

Как показывает практика, при строительстве большого тяжелого дома используются монолитные железобетонные опоры, которые изготавливаются на заводах ЖБИ.

Эта технология называется TISE. Правда, это не самая дешевая технология из всех свайных, но зато самая надежная.

И хотя винтовой фундамент дешевле, он не обеспечивает необходимой несущей способности тяжелой конструкции.Следует учитывать, что гидроизоляция в свайном шурупе или другом типе устройства — обязательная мера.

Заключение по теме

Итак, вопрос, какой фундамент делать, если грунтовые воды рядом, сегодня очень актуален для многих частных застройщиков. В статье были проанализированы практически все ситуации, с которыми они могут столкнуться, и рекомендованы типы фундаментных конструкций. На самом деле важно понимать, что сам выбор основывается не только на типах почв и грунтовых вод.

Важно прежде всего осознать, какой дом будет возведен на территории с таким почвенным положением. Если вы планируете большое здание из кирпича или блоков, вам придется выделить приличный бюджет на его строительство. И здесь экономить не удастся, потому что высокий GWG — это подвижные неустойчивые образования, обладающие слабой несущей способностью.

В контакте с

Фундамент с высоким уровнем грунтовых вод — одно из самых сложных и ответственных сооружений.

Такой фундамент дома необходимо возводить с учетом самых разнообразных факторов, каждый из которых должен соответствовать всем требованиям, связанным с опасностью затопления и преждевременного разрушения здания.

Соответственно, важно правильно определить уровень промерзания грунта, выбрать наиболее подходящую конструкцию фундамента и обеспечить наличие эффективной дренажной системы.

Определение уровня грунтовых вод и возможные проблемы

Устройство фундамента с высоким уровнем грунтовых вод должно быть устойчивым и надежным. Какова степень угрозы проседания и разрушения здания, узнавайте задолго до начала строительных работ.Для этого весной или осенью (в момент, когда количество влаги, содержащейся в почве, достигает максимального уровня), в месте, где в соответствии с планом строительства будет обустроен подвал, выкопайте яму не менее Глубиной 3 м.

Для получения точных данных необходимо будет надежно защитить яму от погодных условий. Через несколько недель на дне появится и осядет некоторое количество воды. Возможно, дно останется сухим, и тогда фундамент в дополнительной защите не потребует.

Если вода находится на расстоянии более 2 м от поверхности, необходимо не только рассчитать глубину, на которой будет построен фундамент, но и правильно выбрать конструкцию.

Что должно быть фундаментом для высоких грунтовых вод, скажут специалисты после геологических изысканий.

Среди существующих фундаментных конструкций на высоких грунтовых водах свайные конструкции особенно популярны и пользуются доверием потребителей.

Их расположение позволит обеспечить качественную и надежную защиту основания дома от негативного воздействия грунтовых вод:

• затопление подвальных помещений;
• разрушение бетонных конструкций;
• Появление и развитие грибка и плесени;
• Нарушение целостности фундамента при промерзании в холодное время года.

Кроме того, высокий уровень грунтовых вод становится причиной набухания стенок котлована и резкого снижения несущей способности грунта.Это потребует дополнительных работ по оборудованию эффективной дренажной системы, включая колодцы и водосборники.

Наиболее опасным признан процесс вымывания минералов из почвы, который значительно ухудшает прочностные характеристики почвы и приводит к изменению ее структуры. Монтаж фундамента в таких условиях имеет ряд ограничений. Расчет глубины, на которую будет затоплена несущая конструкция, проводится с учетом качественных характеристик грунта:

От этого зависят уровень пучения и глубина промерзания грунта. Если глубина промерзания меньше ГВт, то при планировке делать поправку на особенности почвы не нужно.

Расчет скорректирован с учетом типа грунта и возможной просадки слабых грунтов.

Полученные данные чаще всего вынуждают отказаться от возведения ленточной конструкции, так как работы, связанные с этим, будут очень трудоемкими и потребуют значительных материальных затрат.

Разнообразие фундаментов и правильный выбор правильной конструкции

Какие фундаменты нужны для домов, если грунтовые воды расположены близко, выбирают в зависимости от различные особенности участка, на котором ведется строительство.Фундамент на воде — конструкция, которая должна обеспечивать устойчивость постройки, ее долговечность и надежность. Для этого необходимо учитывать как качество почвы, так и предстоящие нагрузки, исходящие от здания.

Возведение фундамента на глинистых грунтах с высоким уровнем грунтовых вод подразумевает строительство фундамента любого типа:

• ленточный, траншеи глубоко заглубленные;
• свая;
• пластина (мелкая).

Ленточное основание требует создания монолитной железобетонной конструкции, расположенной под внешними и внутренними несущими стенами.

В первую очередь на участке делают разметку, в соответствии с которой роют траншеи котлована под ленточный фундамент. Их глубина должна превышать высоту промерзания. Расчет выполняется с учетом конкретных погодных условий (зимних температур) и почвы.

Если грунтовые воды близко, а строительство будет вестись на глине, ленточный фундамент отлично заменит «плавающую» монолитную плиту.Вес постройки равномерно распределяется по всей поверхности плиты, которая уложена на песчано-гравийную подушку.

Перед тем, как сделать такой фундамент, потребуется удалить грунт со всей территории будущего фундамента. Выкопайте яму глубиной более 50 см толщины плиты. Расчет основан на показателе глубины промерзания почвы.

Свайный фундамент дома — лучший вариант для создания качественного надежного фундамента на глинистых грунтах.

Изменяя параметры свай, можно добиться установки опор на твердые породы, не подверженные разрушению под воздействием грунтовых вод.

Для проведения работ на участке с высоким уровнем грунтовых вод необходимо рассчитать нагрузку на каждую отдельную сваю.

Строительство фундаментов различного типа

Если грунтовые воды находятся близко к фундаменту, то перед началом строительства плитного фундамента необходимо подготовить котлованы по всему периметру будущего здания.Лучше, если это будет траншея шириной 20-30 см и высотой (глубиной) не менее 50 см. Канавы будут заполнены дождевой или талой водой, а значит, будет проведен дренаж. Подробнее о предпочтительном типе фундамента читайте в этом видео:

«Плавающая» плита ложится не на глинистый грунт, а на подушку из песка и гравия. Заливать этот тип фундамента необходимо, сооружая его на насыпном грунте.Перед заливкой монтируется водоотвод, прокладывая водостоки с уклоном не менее 5 см на каждый метр трубы. Для защиты плиты необходимо внутреннюю поверхность основания отправить гидроизоляционными материалами. Чаще всего применяют рубероид, укладывающий полотно внахлест шириной 10-15 см. Крепеж производится с использованием битума.

На гидроизоляцию укладывается арматурный каркас и заливается бетоном, заполнителем для которого служит мелкозернистый щебень. Лучше за один день залить всю основу.

Ленточный фундамент требует тщательной подготовки котлованов. Они должны быть достаточно глубокими и широкими, чтобы превышать глубину промерзания земли и обеспечивать качественный монтаж конструкции опалубки.

Заливают монолитную ленту, следя за правильным заполнением ее дна, качественной утрамбовкой и устройством гидроизоляции. Внутри опалубки устанавливается каркас, соединенный из арматурных стержней различного сечения. Бетон заливается слоями с обязательной утрамбовкой каждого слоя.Полезные советы при строительстве дома на грунте с высоким ПГП смотрите в этом видео:

Фундаменты свайных ростверков признаны самыми надежными при возведении построек на территориях с высоким ПГП. Делая такое основание, важно соблюдать показатели грунта, в зависимости от которых устанавливается размер каждой из используемых свай. Применение свай:

Самостоятельно, без привлечения тяжелой строительной техники, монтируют винтовые конструкции. После установки всех свай на них собирают ростверк или укладывают балку, которая необходима для того, чтобы связать всю конструкцию между собой.

Согласно СНиП, сами почвы содержат минимальный процент пыльных и глинистых частиц (читай непортеров), а финансы позволяют соорудить массивный фундамент на глубину ниже сезонного промерзания. Практически идеальная ситуация. Идеальный большой деревянный дом с просторным и сухим подвалом.

Но что делать, если уровень грунтовых вод (уровень грунтовых вод) наблюдается на меньшей глубине, чем промерзание почвы. Более того, ведь ПГП непостоянен — ​​его уровень может колебаться в пределах определенных значений каждый год, но, скажем, каждые 5 лет он может серьезно увеличиваться весной буквально на пару недель. И эти самые пару недель могут оказаться «с избытком», да еще с чем.

Или вариант, когда вы купили (или уже имеете) земельный участок, на котором много лет стоял прицеп на бетонных блоках, и вдруг вы решили построить деревянный дом, уже начали рыть траншеи под фундамент или пробурить разведочные скважины, может быть, вы начали рыть колодец, а вода уже была на глубине около метра, а то и меньше от поверхности земли. То есть перед вами стоит проблема возведения фундамента с высоким уровнем грунтовых вод.

Конечно, наиболее оправданным поступком было бы продать такой участок и купить более подходящий. Но если такую ​​возможность не рассматривать в принципе, да и соседние дома вроде бы стоят, а не падают. Так что вы можете? Конечно вы можете.

Но прежде, чем бросаться за ответами в Интернете или копаться в гору СНиПов, СП, ГОСТов и прочих «стандартов», нужно сделать самое главное.

В любом вопросе, связанном со строительством, в общении с пациентом нужно вести себя как врач. Пункт номер один, прочитать ключ к правильно поставленному диагнозу и эффективности последующего лечения — это анамнез или просто «обследование».

Так оно и есть. Во-первых, если дома в округе уже построены, то все не так плохо, как кажется. Самое первое, что нужно сделать, это пойти к соседу, поговорить, спросить, что и как. Как он строил, что строил, какие материалы использовал и в каком количестве. Как устроить фундамент, на какую глубину. Есть подвал или нет, сухой он круглый год или нет.Сколько лет наблюдения. Куда отводил лишнюю воду. Попросите показать, нет ли вдруг на его основании трещин, белых солевых пятен, еще одного неестественного налета. Обратите внимание, как устроен водосток с крыши, где. Есть ли дренажные канавы вокруг участка и какой они глубины. Делал ли он свой сайт хоть в каком-то виде, а может кто-то из других соседей.

Не нужно стесняться задавать вопросы. Ведь, как известно, за вопросы не берут денег, и лучше попросить лишнее, которое в будущем вообще не пригодится, чем упустить что-то действительно важное. И вы можете узнать своих соседей поближе. Ничто не сближает мужчин, чем темы автомобилей и строительства.

Влияние грунтовых вод на фундамент

Большую опасность для бетонного фундамента представляют не столько сами грунтовые воды, сколько растворенные в них сульфаты, соли и другие химические вещества. Они могут спровоцировать появление так называемой «цементной палочки», разрыхляя и растворяя бетон. Этот процесс легко обнаружить визуально по появлению на поверхности бетона белого штукатурного налета и отслаиванию бетона, как если бы он замерз.

Также воздействие грунтовых вод непосредственно на бетон приводит к появлению плесени, различных грибков, запаха влаги, появлению белых или желтоватых солевых пятен.

Строительство фундамента с высоким уровнем грунтовых вод

Итак, вы уже точно знаете, что GWP на вашем сайте высок, но решение о сборке было принято безвозвратно. Что делать для достижения цели.

Высокие грунтовые воды — строительство дома без подвала

Для начала проблему возведения фундамента с высоким уровнем грунтовых вод можно обойти, попытавшись полностью отказаться от строительства подвала. Если вы планировали использовать его исключительно для хранения овощей и фруктов, то оптимальным шагом будет строительство деревянного дома без подвала, а для складских целей где-нибудь на участке построить малоэтажное хранилище, его гидро- и теплоизолировать и накрыть. это с землей «под холмом».

В таком погребе всегда будет сухо, темно и прохладно. По крайней мере — это один из возможных вариантов, который можно рассматривать. А сам дом должен быть построен на столбчатом фундаменте — как наиболее выгодно при большой глубине промерзания грунтов и / или их сильном пучении.

Но бывают ситуации, когда столбчатый фундамент не подходит, например, конструкция дома тяжелая. Здесь на помощь придет предложение построить неглубокий ленточный фундамент глубокого заложения (МЛФ), так называемый «плавающий фундамент».

В сухих карьерах и траншеях

Для установки на площадке глубиной не менее 70-80 сантиметров и шириной 50 см, на дно которой выложен геотекстиль или любой другой подходящий материал, не позволяющий подстилке смешиваться с землей или стекать. внутрь.В траншеях монтируется прямоугольная опалубка из дерева — она ​​при застывании будет образовывать прямоугольную форму из бетона.

Затем устраивают уплотненную песчаную подушку толщиной не менее 15-20 сантиметров, поверх которой приятно устроить слой гравия или щебня такой же толщины. Причем, чем толще слой щебня, тем лучше. Крупный агрегат из-за достаточно большого расстояния между каждой из его частиц (читается между камнями) не может поднять воду снизу вверх капиллярным путем.Это защитит фундамент от прямого воздействия высоких уровней грунтовых вод и сил морозного пучения.

Примечание. Уплотняющий песок всегда должен быть влажным. Но он влажный, а не мокрый, так как максимальная плотность при уплотнении песка достигается только при оптимальной влажности. Но так как в «полевых» условиях такой точности добиться невозможно, то здесь главное не переборщить с водой, от которой мы стараемся избавиться от чрезмерного воздействия. При уплотнении (очистке лопатой или проникновении в виброплиту) песок не следует распылять водой в разные стороны. Если воды уже слишком много — следует добавить еще сантиметр-два песка.

После заделки подстилающей подушки необходимо провести гидроизоляцию и изоляцию боковых поверхностей опалубки, чтобы после заливки смеси в опалубку цементное молоко не просачивалось дальше через песчаную подушку в землю и не вытекало через трещины. между досками опалубки.

Важно. У монолитного фундамента есть одна характерная особенность, точнее даже «потребность».Его нужно заливать целиком, все сразу. Заливать слоями, конечно, тоже можно, но чем прочнее бетонная конструкция, тем меньше возведут за меньшее количество подходов.

По этой причине пользоваться бытовой бетономешалкой неудобно. Заказать машину из готового бетона нужной марки намного надежнее и проще в любой строительной компании. Но нужно учитывать возможность подъезда такой машины к строящемуся фундаменту с разных сторон.

После утепления опалубки в нее устанавливают каркас из арматуры диаметром 10-12 мм. Он изготовлен из заранее подготовленной прямоугольной (ширина 0,3 и длина под длину фундамента) арматурной сетки, скрученной проволокой. Номера арматурных профилей, их площади поперечного сечения, а также массу 1 килограмма подходящего материала можно найти в таблице № 1 ГОСТ 5781-82 *.

Затем в опалубку заливается бетон.

Важно при заливке бетона не допускать появления пузырьков воздуха внутри смеси, для этого нужно постоянно протыкать заливаемую смесь любыми подручными средствами (даже лопатой от лопаты).Смесь необходимо непрерывно выравнивать и уплотнять. Лопата вполне подойдет, но наличие строительного вибратора только ускорит и упростит дело.

В ямах и траншеях, затопленных грунтовыми водами

Бывает, котлован вроде как перекопанный, и в целом он неглубокий, но на его дне появляется влага, и теперь не успеваешь моргнуть глазом, а все его дно уже в воде.

Кто-то посоветует построить опалубку и заливать смесь небольшим количеством воды, так как бетон будет брать столько воды из грунтовых вод, сколько ему нужно. Это конечно неверно.

Это неправильно, потому что он что-то возьмет, но возьмет только нижний слой, а верхние останутся сухими. К тому же грунтовые воды загрязняются, и вся эта грязь и примеси, смешиваясь с бетонной смесью, в процессе затвердевания.

Точно так же и сам грунт на дне такой траншеи будет частично смешиваться с нижними слоями строящегося фундамента, а для него это плохо.

Во-первых, в таких местах после застывания будет получаться рыхлый крупнопористый материал из бетона и комков грунта.Во-вторых, таким же методом не удастся добиться ровности фундамента фундамента, и поэтому нагрузка от здания будет неравномерно распределяться по грунту, что приведет к локальным проседаниям, трещинам и частичному, а возможно и полному разрушению основание.

Высокие грунтовые воды — устраиваем дренаж

• Сокращение открытых водоемов путем прямой откачки грунтовых вод из траншей дренажным насосом. Но эту воду нужно постоянно куда-то отводить, поэтому наличие, например, водоема возле строительной площадки будет только плюсом;

Но этот метод не везде применим. Точнее, разрешено только при отсутствии явлений суффузии.

Для справки. Суффозия — это удаление мелких минеральных частиц породы фильтрованной через нее водой. Это приводит к проседанию вышележащего слоя земли и образованию суффозионных воронок и углублений. Еще одним следствием может быть изменение гранулометрического состава пород, в результате чего грунт теряет несущую способность, и в будущем он способен провисать и крошиться.

Иными словами, если вы решили откачивать воду из траншей или котлована дренажным насосом, но во время работы замечаете, что на дне траншей появляются маленькие родники, уносящие частицы почвы вверх, как маленькие вулканы лавы, то процесс откачки воды дренажным насосом необходимо немедленно прекратить, а уровень воды в траншеях повышать до исчезновения явления суффузии. В этой ситуации использование дренажного насоса больше не будет подходящим, и необходимо будет искать альтернативный метод уменьшения количества воды.

• Устройство понижения водоотведения дренажа всего участка.

Все мы неоднократно видели канавы вокруг земли, но не все знают, для чего они нужны. Вокруг земли и на ней устроена сеть мелиоративных канав с целью понижения уровня грунтовых вод. После того, как котлован вырыт, в него со всех сторон начинают поступать грунтовые воды, как единственное место на земле, где нет сопротивления почвы и нет капиллярного подъема жидкости вверх. Для наглядности и понимания этого процесса стоит обратить внимание на следующий рисунок.

Кроме того, можно принять целый комплекс мер по увеличению фундамента и снижению высокого уровня грунтовых вод. Для этого после устройства дренажных канав можно не просто построить песчаный фундамент на участке под домом, а дополнительно поднять (залить) уровень всего земельного участка где-нибудь еще на полметра. Мероприятие, конечно, дорогостоящее, но в итоге вполне может себя оправдать.

Ко всему прочему, надо учесть, что недостаточно просто рыть канавы вокруг участка, необходимо еще обеспечить отвод воды из этих канав.

Примечание. Чтобы не допустить сползания стенок котлована, его можно полностью засыпать щебнем или природным гравием (из экологических соображений настоятельно не рекомендуется использовать для этих целей доменный шлак). Или засыпать канаву песчано-гравийной смесью (ПГС), предварительно уложив на ее дно дренажную трубу.

Но, как и в предыдущей версии, здесь тоже может возникнуть ситуация, когда дренаж на участке будет невозможен. В этом случае вам понадобится консультация высококвалифицированного геолога или проектировщика, специализирующегося на расчетах фундаментов.

Охрана подземных вод

Поскольку любой фундамент или элементы здания должны быть надежно защищены от воздействия грунтовых вод, начинать это нужно на начальном этапе строительства. В комплекс защитных мероприятий могут входить различные методы гидроизоляции и дренажа.

Для защиты фундамента от воздействия поверхностных грунтовых вод (так называемый «водоотводчик») вокруг строящегося здания устраивают тротуар или тротуар.

Если деревянный дом построен без подвала или с ним, но грунтовые воды расположены ниже уровня цокольного этажа, то мер гидроизоляции от капиллярной влаги будет достаточно. Для этого наружные стены фундамента еще на этапе его возведения, сразу после его затвердевания, утепляются любым гидроизоляционным материалом, например мастиками, смолами или битумом, в 2-3 слоя.

Если строится и подвал, а расчетный уровень грунтовых вод выше уровня цокольного этажа, то дополнительно необходимо устроить дренаж.

Но это возможно только в том случае, если местность и условия проживания позволяют отвести лишнюю воду в пруд, реку, по естественному откосу и т. Д. В противном случае необходимо устраивать гидроизоляцию подвала.

Это делается еще до заливки цокольного этажа, путем укладки на дно котлованов и траншей рулонными гидроизоляционными материалами в несколько слоев. В зависимости от давления грунтовых вод подбирается и подходящая марка бетона для заливки полов, а иногда даже возникает необходимость их дополнительного армирования.

Высокий уровень грунтовых вод и мерзлая почва

При высоком уровне грунтовых вод, превышающем глубину сезонного промерзания почвы, не следует забывать еще об одной проблеме — это ярко выраженная мерзлая куча почв.

Для того, чтобы фундамент при высоком уровне грунтовых вод не испытывал сил пучения, необходимо принять меры по его гидроизоляции. Ведь при промерзании пучинистого грунта зимой и увеличении его объема он воздействует на фундамент (как толкает его) не только снизу, но и давит на боковые поверхности цоколя дома.

Следовательно, фундамент необходимо серьезно защищать от влаги и по этой причине.

Как бы то ни было, при высоком уровне грунтовых вод к месту строительства спешить невозможно и стоит прибегнуть к советам опытных строителей, ведь в каждом конкретном случае комплексные решения данной ситуации будут различаться.

2013-2017, г. Все права защищены. При копировании статьи или любого ее фрагмента ссылка на источник обязательна.

Часто в начале строительства на дачном участке возникает проблема, связанная с высоким уровнем грунтовых вод (ППВ). AHW — это слои воды, которые лежат близко к поверхности. Их уровень зависит от сезона. Обычно он сильно поднимается весной и осенью, когда тает снег или идут сильные дожди. Устройство фундамента при высоком уровне грунтовых вод также затрудняется наличием в грунте глины. В такой ситуации о погребе не может быть и речи.
Однако можно заложить фундамент с высоким уровнем грунтовых вод, если придерживаться рекомендаций и процесса.

Влияние GWA на фундамент

Фундамент с высокими грунтовыми водами больше подвержен воздействию солей и растворенных в нем веществ. Именно они, вступая в реакцию с бетоном, постепенно его разрушают. От этого база постепенно разрыхляется и отслаивается. Визуально появляются трещинки, налет, желтоватые пятна, грибок, а при приближении чувствуется запах сырости.
Проблемы начинают возникать уже в процессе рытья траншеи или котлована. Поднимающаяся вода смягчает дно, омывает почву, значительно ухудшая ее физическое состояние, делая ее неспособной выдерживать давление бетона.В такой ситуации дренаж нужно делать сразу.

Как определить GWL

В долинах рек, на заливных лугах, низинах они определяются невооруженным глазом. Весной вода там стоит очень долго, летом, утопив пару штыков, почва будет влажной.
В начале работы вы можете связаться с организациями, занимающимися этими вопросами, если таковых нет, то можете все сделать самостоятельно:

• в непосредственной близости от предполагаемого основания сделать котлован, а лучше два в разных местах, глубиной около 3 метров, рекомендуется ширина 1 м, но это значение не принципиальное и больше зависит от размеров того, кто будет копать;
• закрыть чем-нибудь, чтобы избежать осадков;
• примерно через сутки вскрывают ямы и измеряют уровень воды;
• если дно сухое или глубина ниже 2 м, значит, уровень воды низкий или умеренный. В этом случае нет необходимости прибегать к каким-либо дополнительным мерам защиты.

Если указатель уровня воды выше двухметровой отметки, то придется смонтировать дренаж и позаботиться о гидроизоляции.

Фундаменты для высоких грунтов

Подумайте, какой фундамент нужен для дома, если грунтовые воды близко.

• На винтовых сваях. Наиболее подходит для заболоченных территорий, фундаментов на воде и находящихся в зоне постоянного подтопления. В некоторых случаях его можно использовать в качестве фундамента на насыпных грунтах.Устанавливается достаточно быстро. Существенный минус — неспособность принять большие нагрузки.
• Плиточный. В этом случае глубокая закладка не нужна. Эту конструкцию необходимо положить на подушку из песка и гравия и изолировать полиэтиленовой пленкой или рубероидом. Иначе может пойти трещина. По цене — не экономично.
• Кирпич. Такая основа хороша тем, что даже зимние движения грунта не оказывают существенного влияния. При работе с кирпичом придется позаботиться о хорошей гидроизоляции, а наличие качественной отмостки также защитит ее от осадков.Отрицательной особенностью такого фундамента является высокая стоимость как в финансовом отношении, так и в плане времени и сил.
• Floating — ленточный фундамент, устойчивый к пучению грунта. Это наиболее приемлемо в дачном строительстве. Он не сильно заглубляется, поэтому способен выдерживать нагрузку не очень тяжелых построек.

Дренаж при кладке траншей и котлованов

На этапе рытья котлованов или траншей под фундамент бывает, что уровень воды поднимается так быстро, что провести мероприятия сложно или невозможно.Для этого необходимо осушить участок под застройку. Для этого используют специальные дренажные насосы или мотопомпы.
Воду следует откачивать до начала удаления частиц почвы. Если он запустился, перекачка прекращается.
Для канализации используются пластиковые канализационные трубы диаметром 110 мм. По их словам, жидкость самотеком будет поступать в заранее подготовленные для этой цели колодцы или водосборники, либо в дренажные канавы, укрепленные щитами, чтобы избежать обрушения грунта.
В идеале водоочистное сооружение должно располагаться ниже строительной площадки на 200–400 мм.

Оборудование дренажной системы

Если грунтовые воды рядом, то дренаж — не роскошь, а одна из главных гарантий прочности и долговечности как фундамента, так и конструкции в целом.
Для его устройства потребуются следующие материалы:

• песок;
• щебень;
• геотекстиль;
• водостоки (дренажные трубы).

Для фундаментов с высоким уровнем грунтовых вод рекомендуется круговой дренаж.Сначала выкапывается траншея шириной около 400 мм. Глубина рассчитывается индивидуально: кювета должна быть на уровне подошвы, а лучше на 200 — 300 мм ниже.
Монтаж рекомендуется проводить на расстоянии не более 20 м за раз, но касаемо дачи, хозпостройки, бани, гаражей — это, скорее всего, условное пожелание. Приходится исходить из их реальных обстоятельств.
На дно насыпается песок и осторожно утрамбовывается. Толщина должна быть 200 мм.Для предотвращения заиливания на песок укладывают геотекстиль.
Следующий слой — щебень (гравий). Его толщина тоже 200 мм. Выбор щебня — не последнее место. Желательно постирать. Если нет, придется хотя бы просеять. При попадании жидкости загрязненный материал ухудшает дренаж: частицы пыли, песка, земли в воде сокращают пространство между гравием.

Гравийная подушка покрыта геотекстилем, кусочки которого должны заходить внахлест от 150 до 300 мм.
Следующий этап — укладка водостока. В заводских трубах перфорация расположена с одной стороны. Она и лежала на геотекстиле. Для экономии дренажа его можно сделать своими руками. В обычной пластиковой канализационной трубе просверливаются отверстия оптимальным диаметром 5 мм. Расстояние между отверстиями не более 10 мм.
Когда устройство трубопровода завершено, его закрывают геотекстилем, и проводят засыпку. Слой песка не менее 200 мм, гравия (щебня) — 150-200 мм. Сверху траншея засыпается ранее выкопанным грунтом.
При качественной дренажной системе вода практически не будет попадать под фундамент.

Строительство ленточного плавучего фундамента

Рассмотрим, как сделать фундамент. Для постройки хорошего дома, если позволяет МГЗ, выбирают средне-углубленный вид.

• Выкапывают траншею глубиной 700-800 мм и шириной, достаточной для опалубки и ее последующего демонтажа.
• Дно покрыто гидроизоляционным материалом.
• Установлена ​​и усилена опалубка, которая изнутри утеплена пленкой.
• Заливается и утрамбовывается песчаная подушка толщиной 200 мм.
• Следующий слой — гравий или гравий. Толщина такая же или меньше на 5-10 мм.
• Подушка должна быть изолирована от бетона. Использован рубероид, полиэтиленовая пленка.
• Рама изготовлена ​​из арматуры Ø12 мм и установлена ​​в опалубку.
• Раствор заливается. Следует позаботиться о том, чтобы бетонная полоса была непрерывной. Это поможет создать прочный монолит. Не нужно спешить, нужно заливать слоями.В каждом из них протыкается арматура для вытеснения лишнего воздуха и уплотнения бетона. Когда одного слоя хватит для застывания, нужно заполнить следующий.

Чтобы бетон не высыхал, его необходимо ежедневно поливать водой, а на ночь накрывать пленкой.
После окончательного затвердевания бетона опалубка снимается и гидроизоляция выполняется битумом.

Фундамент монолитной плиты на плавающей подушке

Для осушения заболоченных почв и выравнивания рельефа применяют насыпной грунт.Если человек делает это самостоятельно — это одно. А если вы покупаете участок, где эти работы проводились несколько лет назад — совсем другое.
Суть проблемы в том, что такой грунт не имеет однородной структуры, он не уплотнен должным образом, в результате чего основания на таких грунтах могут давать неравномерную усадку. А если еще будет высокий ГВт, то проблем не избежать.
Для этих типов грунтов можно использовать ряд фундаментов:

• винтовые сваи, но только в том случае, если они входят в «материнский» осевший грунт.Чтобы выяснить это, проводится обследование. Не забывайте, что винтовые сваи не предназначены для тяжелых конструкций;
• для ленточной основы тоже нужен качественный анализ;
• Монолитная плита хоть и является дорогостоящим мероприятием, но больше всего подходит для фундаментов на насыпных грунтах и ​​с высоким уровнем грунтовых вод.

Этапы строительства фундамента на плавающей подушке

• Копка котлована заданного размера. Сделать это можно самостоятельно, можно использовать специальное оборудование.
• Дно тщательно уплотнено. Лучше использовать виброплиту — устройство, позволяющее быстро и эффективно уплотнять почву.
• Песок используется для изготовления плавающей подушки. Заливается слоями, каждый из которых утрамбован. Толщина подушки должна быть не менее полуметра.
• Подушка покрыта геотекстилем (другой водостойкий материал).
• Заливается слой щебня толщиной 150-200 мм.
• Рубероид уложен поверх щебня.
• Опалубка формируется и вставляется внутрь. Снаружи он тщательно укреплен.
• Арматурная сетка сваривается с ячейками 200 × 200 мм. Для нее берется арматура диаметром 12 мм. Есть единое правило: нижний ряд не доходит до подошвы на 50 мм, верхний ряд на 50-70 мм. Вертикальные стержни нарезаются по толщине пластины и располагаются в шахматном порядке.
• Для заливки бетона лучше использовать миксер, производить его днем.

Дальше все по стандартной схеме: печь периодически увлажняют и накрывают от дождя. Когда раствор полностью высохнет, опалубку демонтируют, а плиту обрабатывают гидроизоляционной смесью.
Построенный таким образом фундамент устоит, не опасаясь затопления и вздутия почвы. Это самый дорогой вариант, но в данном случае самый подходящий.
Ваш дом требует и затрат, и правильного отношения к процессу строительства.В результате он будет радовать вас долгие годы.

Как создать фундамент опоры своими руками

Суть фундамента столбчатого типа

Фундамент столбчатого типа строится из различных строительных материалов, о которых мы поговорим позже. Назначение фундамента опоры — принимать нагрузки от конструкции легких садовых построек и распределять эти нагрузки на почву.

Фундамент пирса своими руками

Среди садовых построек, которые рекомендуется строить на опоре фундамента, выделяют:

Кроме того, можно возвести даже одноэтажный каркасный дом.

Не допускается строительство опоры Фундамент под высотное здание или жилой дом из сверхпрочных материалов: кирпич, шлакоблок, бетон и др.

Преимущества пирсового фундамента следующие:

• Легкость возведения фундамента (можно построить самостоятельно без специальных навыков строительства, зная только азы)
• Нет необходимости в специальном оборудовании и знаниях
• Подходит для любых почв (кроме покупных и с высоким расположением грунтовых вод)
• Возможность строительства даже на участках, расположенных на холмистой местности и на склонах
• Не требует сложных подготовительных работ ландшафта
• Экономия материальной базы: строительство фундамента пирса самое дешевое (его строительство экономичнее в 2 раза)
• Скоростная сборка — время от тренировочной площадки до заливки колонн не более двух недель
• Минимальная гидроизоляция колонн
• Достаточная прочность конструкции
• Долговечность (при правильной конструкции с соблюдением всех рекомендаций фундамент выдерживает более 50 лет)

Это далеко не все преимущества пирсового фундамента, их реально меньше в 2 раза, но статья не об этом.

Недостатков пирса Фонда являются:

• Неспособность выдерживать значительные нагрузки
• Исключение создания подвала под дом

Как видите, недостатки практически несущественные и не коснутся облегченной конструкции, которой является фундамент.

Из чего сделать фундамент для пирса своими руками?

Еще один приятный плюс — фундамент пирса имеет несколько различных вариантов стройматериалов, из которых можно строить.

На сегодняшний день фундамент пирса рекомендуется из следующих материалов, которые мы рассматриваем:

Асбестовые трубы . Этот материал очень удобен и прост в сборке, тем более что не требует больших затрат. Ниже мы рассмотрим вариант сооружения простеночного фундамента из асбестовых труб своими руками.

Создание фундамента из асбестовых труб

Кирпич . Является популярным вариантом опоры для фундамента. Но следует отметить, что недостатков у этого материала скорее больше, чем преимуществ. Преимущество кирпича в прочности и высокой прочности. Недостатком является сложность кладки кирпича в яме, дороговизна материала и перекосы экспозиции из-за пучения грунтов (т.к. конструкция не монолитная).

Фундамент опоры из шлакоблоков

Дерево . Фундамент пирса из деревянных брусков — самый дешевый и экономичный вариант, который подходит для возведения легких конструкций (например, беседок). Еще одно преимущество дерева — простота монтажа, но у этого материала есть существенные недостатки.К ним можно отнести небольшой срок эксплуатации фундамента (лишь бы бревна обрабатывать не хорошим антисептиком и тщательно изолировать от воздействия воды), а также сложную систему гидроизоляции, без которой не обойтись.

Бетонный фундамент . Также это хороший вариант под фундамент для пирса, о строительстве которого пойдет речь ниже. Преимущество конкретного пирса фонда является хорошей прочностью, долговечность и хорошее соотношение цена-качество. Недостатком этого фундамента является сложность устройства съемной опалубки для колонн.

Исходя из вышеперечисленных материалов для фундамента опоры, следует обратить внимание на то, что фундамент может быть как монолитным, так и сборным.

Безусловно, предпочтение следует отдать монолитному фундаменту, т.к. в его состав обязательно входит арматура, позволяющая выдерживать не только растяжение, но и изгиб.

Если выбрать сборный опорный фундамент, который состоит из кирпича, следует понимать, что во время морозов почва многократно разберается / промерзает, результатом будет процесс выталкивания колонн на поверхность.Эти деформации способствуют ослаблению швов кирпичей, что приведет к тому, что кирпичные колонны потрескаются и конструкция будет подвергаться перекосу, а это очень большая проблема, т.к. Ремонт фундамента — дело не только очень сложное, но и финансово затратное.

Именно поэтому мы рекомендуем возвести монолитный опорный фундамент, но перед этим обязательно сделайте расчет фундамента, который мы сейчас обсудим.

Расчетный столбчатый фундамент

В отличие от простого пирсного фундамента — ленточно-свайного фундамента, для которого совершенно необходима помощь специалистов в расчетах, этот тип фундамента можно рассчитать самостоятельно. Для этого необходимо руководствоваться основными факторами, влияющими на прочность и конструкцию фундамента, а именно:

Тип грунта . Исходя из того, какой грунт преобладает на вашем дачном участке, нужно выбирать конструкцию колонн. Если в почве много грунтовых вод, необходимо принять дополнительные меры, к которым уже обязательно привлечь специалистов. Если не соблюдается высокий уровень грунтовых вод и почва не почама, то можно смело строить фундамент пирса.

Глубина промерзания грунта .Этот фактор зависит от многих вещей. Столбы необходимо утопить ниже глубины промерзания, иначе зимой они будут сильно деформироваться. Глубина промерзания грунта в нашем регионе составляет около 1 метра, поэтому столбы необходимо заглублять на 1,2, 1,5 метра.

Тип фундамента и вес конструкции . Это тоже немаловажный фактор, определяющий шаг между стойками, а также их глубину. Для нормальных условий принято устанавливать планки на расстоянии 2 метра друг от друга. Также следует отметить, что установка колонн производится на наиболее важных узлах конструкции: внешних углах, пересечении и примыкании к внутренним стенам, под печью (если они есть) и т. Д. Столбики одинаковые для каждого отдельного участка, но глубину решили выбрать от 1,5 до 2 метров (не забывайте, какой размер подходит для облегченного строительства).

Фундамент пирса своими руками: сборка пользователя

Самые популярные виды пирсе Фонда являются сваи Фонд асбестовых труб и железобетона, теперь мы рассмотрим.

Фундамент пирса своими руками

Подготовительные работы для обоих типов одинаковы. Сначала создайте чертежную схему фундамента, в которой укажите все точные размеры между колоннами, а также форму всей площади фундамента. Далее провоцировал смету стройматериалов и приобрел все необходимое.

После этого переходите к зоне подготовки. Сначала с помощью колышков и веревки разметьте территорию, на которой будет создан фундамент пирса своими руками.

Затем удалите дерна всю площадь на глубину 30 см. Это нужно сделать для того, чтобы в будущем можно было создать дренажный слой из песка и щебня, а также защитить место под будущей конструкцией (где будет небольшая пустота между полом и землей) от прорастания. растений.

Как известно, тогда ручной дрелью вытягивает необходимое количество отверстий под колонны. Следует отметить, сечение валов не должно превышать 10-15 см сечения стержней, т.к.понадобится место под гидроизоляцию, кладку кирпича и другие технологические мероприятия.

После подготовки ям создайте колонны.

Создание стержневого фундамента из асбестовых труб

После того, как все подготовительные работы будут выполнены, переходим к основному процессу.

Видео пример создания стержневого фундамента из асбестовых труб

Первым делом создаем на дне котлована подсыпку из песка и гравия, которую тщательно утрамбуем. Далее берем асбестовые трубы диаметром не менее 20 см и устанавливаем на дно ямки.Внутри труб необходимо поместить 2-3 стержня арматуры, которые должны быть плотно прижаты к грунту (в который они вошли на 15 см ниже). Диаметр стержней должен составлять 12-14 см, а арматура должна быть ребристой, чтобы обеспечить хорошее сцепление арматуры с бетонным раствором. Забыл сказать, что стержни клапанов убедительно просим привязать к поверхности проволоки через каждые 50 см. Длина стержней должна быть 20 см + глубина ямы + 20 см. Последние 20 см нужны для того, что бы вертикальные стержни сообщались с горизонтальными, которые будут уложены на горизонтальную составляющую фундамента.После этого внутри труб и вокруг них заливают бетонный раствор и, пока он не схватится, строят уровень для проверки ровности фундамента и, при необходимости, корректировки.

Вот решетки и готово, их нельзя трогать, пока они полностью не затвердеют. В это время можно привлечь к возведению различных коммуникаций, а когда раствор застынет, создать горизонтальную составляющую фундамента — плотный фундамент, который создается из сборных бетонных блоков или монолитной конструкции с арматурой и раствором, которые вносят съемной деревянной опалубкой. .

Создание монолитного фундамента опоры своими руками

Видеоурок создания монолитного фундамента пирса своими руками

Создание монолитного пирса фонда своими руками не сильно отличается от описанного выше способа. Все, что вам нужно, это установить в ямах вертикальные съемные кожухи, надуть их между стенками ямы и перейти к созданию собственно баров. Для этого используется бетонный раствор (марка цемента М200 и выше).Обязательно внутри опалубки создать арматурный трубопровод, как в предыдущем случае, и залить бетонным раствором. Не забывайте, стержни арматуры обязательно должны выходить на поверхность минимум на 20 см.

Армирование связки

Как только поручни, обрушьте опалубку и переходите к гидроизоляции опор. В этом случае рекомендуется использовать рубероид, который обволакивает колонны в 2-3 раза. После этого приступаем к созданию второй составляющей столбчатого ростверка фундамента. Установить опалубку, перевязать турники вертикальной арматуры и залить бетонным раствором. Оставляем плот до полного застывания, затем создаем де гидроизоляционный рубероид и укладываем его поверх плиты. Вот собственно весь процесс создания столбчатого монолитного фундамента своими руками.

Обратите внимание, что раствор необходимо замешивать в миксере, чтобы получить однородную консистенцию.

Также обязательно оборудуйте фундамент забиркой, которая защитит его от попадания под сооружение снега и порывов ветра.Забирко делают из кирпича или бутового камня.

Создание забирки своими руками

Что касается опалубки, то она выполняется из строганных досок толщиной не менее 3 см (лучше 5).

Колонны для узких пространств

У всех нас есть эта неудобная область в нашем ландшафте, тесная и узкая. Пространство между нашими домами и тротуарами, участки между нашей подъездной дорожкой и дворами наших соседей и угловые места, где нужно что-то с высотой, но не большой шириной. Столбчатые растения, хотя их часто упускают из виду из-за более цветоносных растений, служат столь необходимой цели в наших пригородных ландшафтах и ​​предлагают решения многих из этих проблем.

Узкие вечнозеленые экраны (олени вряд ли будут есть):

Нет сомнений в том, что изумрудно-зеленые туи — лучшая вечнозеленая ширма для узких пространств. Тем не менее, они также являются лучшей закусочной для оленей. Итак, хотя ни одно растение не является полностью защищенным от оленей, эти две разновидности не занимают вершину пищевой пирамиды для оленей.

Можжевельник виргинский ‘Taylor’

Достигая от 15 до 20 футов в высоту и от 3 до 4 футов в ширину, можжевельник Тейлора очень сравним по размеру с изумрудно-зеленым арборвитами. Как и все можжевельники, Тейлор требует солнечного света и после укоренения чрезвычайно устойчив к засухе.

Picea abies ‘Cupressina’

Это элегантное вечнозеленое растение отличается умеренно высокой скоростью роста, за которым легко ухаживать. Купрессина достигает высоты от 20 до 30 футов и достигает 6-8 футов в ширину.

Решетки для высоких и узких лиственных деревьев:

Иногда вечнозеленые растения могут показаться немного подавляющими. Выбор лиственного экрана позволяет создать уединение в то время года, когда вы проводите на улице, и при этом обеспечить большую открытость в зимние месяцы.

Carpinus betulus ‘Fastigiata’

Итак, если вы знаете что-нибудь о столбчатом грабе, вы знаете, что он может достигать 30-40 футов в высоту и 20-30 футов в ширину.Вы также думаете, что я немного сумасшедший, предлагая это, и какую часть узкого я не понимаю?

Сам по себе этот граб слишком велик для многих труднодоступных мест. Но, если ваша цель — заблокировать соседа, не обидев его, это дерево для вас.

Граб, посаженный близко друг к другу, может образовывать исключительно плотный экран. А после обрезки живой изгороди в стиле английского граба сделайте отличный и безобидный провод на виду у соседа.

Да, это требует времени. Это требует умения. И, если вам повезло так же, как Марте Стюарт, для этого потребуется бригада садоводов. Но ребята! Так оно того стоит!

Не бойся. Я бы не посмел оставить вам такой объем работы как единственный вариант. Если вам нравится идея граба, но вам не нравится работа, которую требует изгородь, попробуйте Frans Fontaine . Этот граб достигает 35 футов в высоту, но остается узким 15 футов в ширину.

Всем любителям цветов и листвы подойдет Багровый Пуант Вишня ( Prunus x cerasifera ‘Cripoizam’).

Prunus x cerasifera ‘Cripoizam’

Crimson Pointe образует очень узкую изгородь или образец высотой от 20 до 25 футов и шириной всего от 5 до 6 футов. За белыми цветками следует блестящая бордовая листва. Эта декоративная вишня любит открытое солнце, но ее можно выращивать и в полутени.

Узкие участки между проходом и домом (вечнозеленые и лиственные):

Taxus x media «Hicksii»

Хикс — это густой тис, который за многие годы может вырасти до 18-20 футов в высоту и от 6 до 10 футов в ширину.Обладая высокой устойчивостью к обрезке, тис Хикс часто имеет высоту от 6 до 10 футов и ширину от 4 до 5 футов. Если посадить близко друг к другу, этот тис станет отличной живой изгородью.

Hicks хорошо работает как на солнце, так и в тени. Чтобы предотвратить обесцвечивание зимой, поместите это вечнозеленое растение в место, защищенное от зимних ветров.

Ilex crenata «Sky Pencil»

Это вечнозеленое растение шириной от 1 до 3 футов идеально подходит для узких мест. Этот легко обрезанный куст может достигать от 4 до 10 футов в высоту.

Sky Pencil — это растение в зоне 6, и его лучше всего высаживать ближе к городу на охраняемых территориях, чем в округе Западный Сент-Луис.

Если вы живете подальше от города, отличной альтернативой будет Graham Blandy Boxwood ( Buxus sempervirens ‘Graham Blandy’).

Это вечнозеленое растение имеет чрезвычайно столбчатую форму, шириной 2 фута и достигает 8-10 футов в высоту.

Rhamnus frangula ‘Ron Williams’

Листопадная листва Fine Line Buckthorn, напоминающая папоротник, придает ландшафту мягкость и экзотичность. Fine Line медленно растет и любит полное или частичное солнце. Он вырастает от 5 до 7 футов в высоту и от 2 до 3 футов в ширину. Столбчатый кустарник устойчив к оленям.

Эта роза Шарона идеально подходит для добавления утонченной элегантности.Но, если вам хочется цветов и цвета листвы, вам нужно попробовать эту бузину.

Sambucus nigra ‘EIFFEL 1’

Я уже ЗДЕСЬ рассказывал о чудесах этого парня, но серьезно не могу насытиться этим! В молодом возрасте Black Tower не так много выглядит в контейнере, и в детских садах о ней часто забывают.Но, с нежной бордовой листвой и розовыми цветами, этот куст стоит подождать, пока он не достигнет зрелости. Он любит частичное и полное солнце и достигает роста от 6 до 8 футов.

Лучшие растения для закладывания фундамента

Автор: Персонал Garden Gate

Всем нужен фундамент, который отлично смотрится и подчеркивает их дом. Разнообразные формы растений — верный способ добиться этого. Вы можете легко использовать этот дизайнерский прием, если перед вашим домом ничего не засажено. Или, если вы хотите обновить устоявшийся ландшафт, просто оставьте свои любимые деревья и кусты и соедините их с несколькими новыми выборками. Все, что нужно, чтобы получить свежий, обновленный вид, — это выбрать несколько простых форм.Начните с этих советов по выбору правильных растений для вашего пространства, а затем взгляните на некоторые распространенные формы растений и на то, как они могут превратить вашу фундаментную посадку из хаотичной в головокружительную.

Учитывайте зрелые растения для вашего фундамента

Обязательно проверьте ширину зрелых растений, которые вы будете выращивать рядом с домом. Например, если вы хотите дерево пирамидальной формы, первое, что приходит на ум, может быть большая ель. Но вы хотите, чтобы он был в вашем фундаменте? Вероятно, нет — он может вырасти до 25 футов в ширину или больше! Такой размер будет слишком большим для большинства домов.И вы не хотите постоянно обрезать большое колючее растение, чтобы оно оставалось маленьким. Так что выбранный вами взрослый размер становится важным фактором. Несомненно, тис capitata или канадский болиголов можно подстричь, чтобы они соответствовали месту, просто учитывайте время ухода, которое потребуется при выборе каждой формы.

Нет никаких жестких правил относительно высоты. Но вы же не хотите, чтобы растения закрывали ваши окна. Самые высокие формы обычно располагаются по углам. Хорошее практическое правило — держать растения немного выше или чуть ниже края крыши.

Не забывайте, что нужно учитывать солнце и тень, а также другие условия выращивания. Итак, чтобы помочь вам начать работу, ознакомьтесь с приведенными ниже списками растений, разбитыми по формам.

Растения круглой формы

Это самая распространенная форма в любом ландшафте. Используйте его в группах или массах, где вы не хотите уделять много внимания. Ваш взгляд быстро и легко перемещается по круглой форме, часто принимая форму плачущей или пирамидальной формы.

• Abelia Abelia ‘Edward Goucher’
  Тип Кустарник Цветет Розовые цветы от весны до заморозков Светлый Полное солнце, частично затеняет Размер От 4 до 5 футов.высокий и широкий Морозостойкость Морозостойкость в зонах USDA с 6 по 9

• Самшит Buxus «Зеленый бархат»
  Тип Вечнозеленый кустарник; легко стригется для размера Светлый Полное солнце для разделения тени Размер От 2 до 4 футов в высоту и ширину Выносливость Морозостойкость в зонах USDA 5-9

• Тис Brownii Taxus x media Brownii ‘
  Тип Вечнозеленый кустарник; темно-зеленая хвоя; ножницы для размера Light Полное солнце для частичной тени Размер От 8 до 10 футов. высокий, от 6 до 12 футов в ширину Выносливость Морозостойкость в зонах USDA 4-7

• Ель голубая карликовая Picea pungens Globosa
  Тип Вечнозеленый кустарник; жесткие стальные синие иглы Светлые Полное солнце Размер От 3 до 4 футов в высоту, от 4 до 6 футов в ширину Выносливость Морозостойкость в зонах USDA 2-8

• Карликовая fothergilla Fothergilla gardenii
  Тип Кустарник Цветет Ароматные белые цветы весной Свет Полное солнце для разделения тени Размер От 3 до 4 футов.высокий и широкий Морозостойкость Морозостойкость в зонах USDA 5-8

• Карликовая сирень корейская Syringa meyeri ‘Palibin’
  Тип Кустарник Цветет Ароматные цветки лаванды поздней весной Светлый Полное солнце Размер 4–5 футов в высоту, 5–7 футов в ширину Выносливость Морозоустойчив в зонах 3-8 USDA

• Гортензия гладколистная Hydrangea arborescens ‘Annabelle’
  Тип Кустарник Цветет Белые цветы летом Свет Полное солнце для разделения тени Размер От 3 до 5 футов. высокий, от 4 до 6 футов в ширину Выносливость Морозостойкость в зонах USDA 3-9

• Калина Калина лантана ‘Mohican’
  Тип Кустарник Цветет Белые цветы весной Светлый Полное солнце для разделения тени Размер 7-8 футов в высоту, 8-10 футов в ширину Выносливость Морозоустойчив в зонах USDA с 4 по 8

Растения пирамидальной формы

Где бы эта форма ни была размещена, она привлечет внимание.А узкий верх заставит вас смотреть вверх. С осторожностью используйте пирамиды, размещая их возле входа, в рамке вида или в начале пути.

• Холли американский Ilex opaca
  Тип Вечнозеленое дерево Листва Блестящая зеленая листва; нужны мужские и женские растения, чтобы получить плоды Свет Полное солнце для разделения тени Размер От 15 до 30 футов в высоту, от 10 до 20 футов в ширину Выносливость Морозостойкость в зонах USDA от 5 до 9

• Arborvitae Thuja occidentalis ‘Holmstrup’
  Тип Вечнозеленое дерево; нежная на ощупь зеленая листва; медленнорастущий Светлый Полное солнце до частичной тени Размер От 10 до 15 футов. высокий, от 3 до 5 футов в ширину Выносливость Морозостойкость в зонах USDA 3-7


• тсуга канадская Tsuga canadensis
  Тип Вечнозеленое дерево; темно-зеленая хвоя; легко стригут или оставляют естественный Светлый от частичного оттенка до полного оттенка Размер От 40 до 70 футов в высоту, от 25 до 35 футов в ширину Выносливость Морозостойкость в зонах USDA с 3 по 7

• тис Capitata Taxus cuspidata «Capitata»
  Тип Вечнозеленое дерево; темно-зеленая хвоя; ножницы для размера Light От полного солнца до полной тени Размер От 3 до 25 футов.высокий, шириной от 2 до 15 футов Выносливость Морозоустойчивость в зонах USDA с 4 по 8

• Ель альбертинская карликовая Picea glauca albertina «Conica»
  Тип Вечнозеленый кустарник; медленно, густорастущий Светлый Полное солнце, частично затемняющее Размер От 6 до 8 футов в высоту, от 3 до 5 футов в ширину Выносливость Морозостойкость в зонах USDA с 3 по 8

• Холли Ilex x meserveae Castle Spire ^®
  Тип Вечнозеленый кустарник; самка дает красные плоды Светлые Солнечные лучи до части тени Размер От 8 до 10 футов. высокий, шириной от 3 до 4 футов Выносливость Морозостойкость в зонах USDA 5-7

• Можжевельник Juniperus scopullorum ‘Wichita Blue’
  Тип Вечнозеленое дерево; колючая стально-голубая листва; можно стричь Свет Полное солнце для разделения тени Размер От 10 до 12 футов в высоту, от 3 до 4 футов в ширину Выносливость Морозостойкость в зонах USDA с 3 по 7

Столбчатые растения

Чем уже эта форма, тем сильнее эффект.Подобно пирамиде, он ведет взгляд вверх, но не так резко. Там, где пространство ограничено, используйте столбчатую форму вместо широкой закругленной, чтобы скрыть или смягчить внешний вид высокого угла.

• Arborvitae Thuja occidentalis Изумруд
  Тип Вечнозеленое дерево; ярко-зеленая листва Светлая Полное солнце для разделения тени Размер От 12 до 15 футов в высоту, от 3 до 4 футов в ширину Выносливость Морозостойкость в зонах USDA с 4 по 8

• Береза ​​ Betula platyphylla Dakota Pinnacle ^®
  Тип Дерево; белая кора Свет Полное солнце Размер От 20 до 30 футов. высокий, шириной от 8 до 10 футов Выносливость Морозостойкость в зонах USDA 3-7

• Облепиха крушиновидная Frangula alnus Fine Line ^® Тип Кустарник; тонкая перистая листва Светлая Полное солнце для частичной тени Размер От 5 до 7 футов в высоту, от 2 до 3 футов в ширину Выносливость Морозостойкость в зонах USDA 2-7

• Граб европейский Carpinus betulus ‘Frans Fontaine’
  Тип Дерево; средне-зеленая листва Светлая Полное солнце для частичной тени Размер От 20 до 25 футов.высокий, от 6 до 10 футов в ширину Выносливость Морозостойкость в зонах USDA с 4 по 8

• Цветущие яблони Malus ‘Adirondack’
  Тип Дерево Цветет Белые цветы весной Свет Полное солнце Размер 15-18 футов в высоту, 8-10 футов в ширину Выносливость Морозостойкость в Зоны USDA с 4 по 8

• Гинкго Гинкго билоба «Princeton Sentry»
  Тип Дерево; мужской сорт не дает плодов Light Full Sun Size От 15 до 40 футов. высокий, шириной от 15 до 20 футов Выносливость Морозостойкость в зонах USDA 4-8

• Тис Хикс Taxus x media «Hicksii»
  Тип Вечнозеленое дерево Листва Темно-зеленая хвоя; легко стригется для размера Light Полное солнце для разделения тени Размер От 10 до 12 футов в высоту, от 3 до 4 футов в ширину Выносливость Морозостойкость в зонах USDA с 4 по 7

• падуб японский Ilex crenata «Sky Pencil»
  Тип Вечнозеленый кустарник; очень медленно растущий Светлый Полное солнце до частичной тени Размер От 6 до 8 футов.высокий, шириной от 2 до 3 футов Выносливость Морозостойкость в зонах USDA 5-9

Горизонтальные установки

Низкие растения с плоской вершиной, шире, чем высокие, подчеркивают длину. Вечнозеленые растения, обрамляющие тротуар наверху, являются хорошими примерами горизонтали. Другие формы можно посадить близко друг к другу и подрезать, чтобы образовать живую изгородь, чтобы получить такую ​​форму. Горизонтальные формы обладают комфортным стабилизирующим действием.

• Ель птичье гнездо Picea abies ‘Nidiformis’
  Тип Вечнозеленый кустарник Листва Темно-зеленая хвоя; медленнорастущий Свет Полное солнце Размер От 3 до 5 футов.высокий, шириной от 9 до 12 футов Выносливость Морозостойкость в зонах USDA 3-7

• Можжевельник стелющийся Juniperus horizontalis ‘Blue Chip’
  Тип Вечнозеленый куст Листва Сине-зеленая хвоя Светлая Полное солнце Размер 4-12 дюймов в высоту, 2-8 футов в ширину Выносливость Морозоустойчив в зонах USDA с 3 по 9

• Сумах рогатый рогатый Rhus typhina Tiger Eyes ^® Тип Кустарник Листва Ярко-золотисто-желтая листва Светлая Полное солнце для частичной тени Размер От 3 до 6 футов. высокий и широкий Морозостойкость Морозостойкость в зонах USDA с 4 по 8

• Deutzia Deutzia gracilis ‘Nikko’
  Тип Кустарник Цветет Белые цветы весной Свет Полное солнце для разделения тени Размер От 1 до 3 футов в высоту, от 2 до 5 футов в ширину Выносливость Морозоустойчив в зонах USDA с 5 по 8

• Калина двупольная Калина plicatum tomentosum
  Тип Кустарник Цветет Белые цветы весной Светлый Полное солнце для разделения тени Размер От 8 до 15 футов.высокий, от 10 до 18 футов в ширину Выносливость Морозостойкость в зонах USDA 5-8

• Японский клен Acer palmatum ‘Shindeshojo’
  Тип Дерево Листва Оттенки красной листвы с весны до осени Светлый Полное солнце для разделения тени Размер От 10 до 15 футов в высоту, от 15 до 20 футов . широкий Морозостойкость Морозостойкость в зонах USDA от 6 до 9

• Кизил пагода Cornus alternifolia
  Тип Дерево Цветет Кремово-белые цветы поздней весной Светлый Полное солнце для разделения тени Размер От 15 до 25 футов.высокий, шириной от 20 до 30 футов Выносливость Морозостойкость в зонах USDA 3-7

• Кизильник Rockspray Кизильник горизонтальный
  Тип Кустарник Цветет Красные плоды в конце лета Свет Полное солнце для разделения тени Размер От 2 до 3 футов в высоту, от 5 до 8 футов в ширину Холодостойкость вынослив в зонах USDA с 4 по 7

Плакучие растения

В то время как пирамиды заставляют вас смотреть вверх, плачущие формы побуждают смотреть вниз. Используйте эту форму, чтобы отвлечь зрителей от чего-то более высокого в доме или напротив дома, где глухая стена кажется высокой и вырисовывается. В большинстве случаев достаточно одного.

• Бук Fagus sylvatica ‘Pendula’
  Тип Дерево Листва Зеленые листья осенью становятся медно-золотистыми Свет Полное солнце для разделения тени Размер 20-50 футов в высоту, 15-30 футов в ширину. Морозостойкость Морозостойкость в зонах 4-7 USDA

• Вишня Prunus Снежные фонтаны ^®
  Тип Дерево Цветет Весной белые цветы Свет Полное солнце Размер От 8 до 15 футов.высокий, шириной от 6 до 8 футов Выносливость Морозостойкость в зонах USDA 5-8

• Цветущие яблони Malus гибрид ‘Louisa’
  Тип Дерево Цветет Розовые цветы весной Свет Полное солнце Размер 8-10 футов в высоту, 10-12 футов в ширину Выносливость Холодостойкость в зонах USDA с 4 по 8

• Можжевельник Juniperus scopulorum ‘Tolleson’s Blue Weeping’
  Тип Вечнозеленое дерево Листва Стально-голубая листва Свет Полное солнце Размер От 12 до 20 футов. высокий, шириной от 8 до 12 футов Выносливость Морозостойкость в зонах USDA 3-9

• Шелковица Morus alba ‘Chaparral’
  Тип Дерево; мужской сорт не дает плодов Light Полное солнце для частичной тени Размер От 6 до 10 футов в высоту, от 8 до 12 футов в ширину Выносливость Морозостойкость в зонах USDA 4-8

• Ель обыкновенная Picea abies «Pendula»
  Тип Вечнозеленое дерево Листва Темно-зеленая хвоя; нужно поставить на стойку, чтобы вырасти Свет Полное солнце Размер От 2 до 10 футов.высокий, шириной от 4 до 10 футов Выносливость Морозостойкость в зонах USDA 3-8

• Ива Salix caprea ‘Pendula’
  Тип Дерево Цветет Серебристые серёжки ранней весной Светлые Полное солнце, разделяющее тень Размер От 6 до 7 футов в высоту, от 5 до 7 футов в ширину Выносливость Морозостойкость в зонах USDA 4-8

• Redbud Cercis canadensis texensis ‘Traveler’
  Тип Дерево Цветет Ярко-розовые цветы ранней весной Светлые Полное солнце, чтобы частично затенять Размер От 4 до 6 футов. высокий, шириной от 10 до 12 футов Выносливость Морозостойкость в зонах USDA от 6 до 9

Блог Фонда программного обеспечения Apache

Apache® Software Foundation объявляет Apache Arrow ™ проектом верхнего уровня

Столбчатый слой больших данных в памяти с открытым исходным кодом ускоряет аналитическую обработку и обмен более чем в 100 раз.

Forest Hill, MD — 17 февраля 2016 г.- Apache Software Foundation (ASF), добровольные разработчики, стюарды и инкубаторы более 350 проектов и инициатив с открытым исходным кодом, объявили сегодня Apache Arrow новым лидером -Уровень проекта.

Высокопроизводительный межсистемный уровень данных для столбцовой аналитики в памяти, Apache Arrow обеспечивает следующие преимущества для рабочих нагрузок с большими данными:

• Повышает производительность аналитических рабочих нагрузок в некоторых случаях более чем в 100 раз
• Обеспечивает мультисистемные рабочие нагрузки, устраняя накладные расходы на межсистемную связь

Первоначально засеянный кодом из проекта Apache Drill, Apache Arrow был построен на основе ряда совместных проектов с открытым исходным кодом и фактически устанавливает стандарт для обработки и обмена столбцами в памяти.

«Сообщество открытого исходного кода объединило свои силы над Apache Arrow, — сказал Жак Надо, вице-президент Apache Arrow и вице-президент Apache Drill. «Разработчики 13 крупных проектов с открытым исходным кодом для больших данных уже участвуют в разработке — мы ожидаем, что, открывая новую эру столбцовой аналитики в памяти, большая часть мировых данных будет обрабатываться с помощью Arrow в течение следующих нескольких лет».

разработчиков кода для Apache Arrow включают разработчиков из проектов Apache Big Data Calcite, Cassandra, Drill, Hadoop, HBase, Impala, Kudu (инкубация), Parquet, Phoenix, Spark и Storm, а также уже существующих и развивающихся проектов с открытым исходным кодом, таких как Pandas и Ibis.

«Кроссплатформенность и кросс-система Arrow позволят Python и R стать первоклассными языками во всем стеке больших данных», — сказал Уэс МакКинни, создатель Pandas.

Apache Arrow ускоряет аналитическую обработку, обеспечивая высокопроизводительное столбцовое представление в памяти. Такой дизайн памяти дает большую пользу ряду алгоритмов обработки.

«Столбчатый уровень данных в памяти позволяет системам и приложениям обрабатывать данные с полной аппаратной скоростью», — сказал Тодд Липкон, создатель Apache Kudu и член комитета по управлению проектами Apache Arrow.«Современные процессоры предназначены для использования параллелизма на уровне данных с помощью векторизованных операций и инструкций SIMD. Стрелка облегчает такую ​​обработку».

Во многих рабочих нагрузках 70-80% циклов ЦП тратятся на сериализацию и десериализацию данных. Arrow решает эту проблему, позволяя совместно использовать данные между системами и процессами без сериализации, десериализации или копий памяти.

«Стандартный столбчатый слой данных в памяти позволяет пользователям комбинировать несколько систем, приложений и языков программирования в одной рабочей нагрузке без обычных накладных расходов», — сказал Тед Даннинг, вице-президент Apache Incubator и участник проекта Apache Arrow Project. Управляющий комитет.

Помимо традиционных реляционных данных, Arrow поддерживает сложные данные с динамическими схемами. Например, Arrow может обрабатывать данные JSON, которые обычно используются в рабочих нагрузках Интернета вещей, современных приложениях и файлах журналов. Также доступны (или находятся в стадии разработки) реализации для ряда языков программирования, включая Java, C ++ и Python, чтобы обеспечить большую совместимость между рядом решений для больших данных.

«Реальные сценарии использования часто включают сложные комбинации структурированных и быстрорастущих сложных данных.Уже протестированные с Apache Drill, эффективное столбцовое представление и обработка в памяти в Arrow позволит пользователям насладиться производительностью столбчатой ​​обработки с гибкостью JSON », — сказал Парт Чандра, член комитетов управления проектами Apache Drill и Apache Arrow.

Посмотрите, как работает Apache Arrow на Strata + Hadoop World (Сан-Хосе: 30 марта 2016 г. и Лондон: 1-3 июня 2016 г.), а также о предстоящих встречах MeetUps и местных мероприятиях http://arrow.apache.org/events

Доступность и контроль

Программное обеспечение Apache Arrow выпускается под лицензией Apache License v2.0 и наблюдает за самостоятельно выбранной командой активных участников проекта. Комитет по управлению проектом (PMC) руководит повседневными операциями проекта, включая разработку сообщества и выпуск продуктов. Для загрузки, документации и способов участия в Apache Arrow посетите http://arrow.apache.org/

О Apache Software Foundation (ASF)

Основанный в 1999 году, фонд, работающий на добровольных началах, курирует более 350 ведущих проектов с открытым исходным кодом, включая Apache HTTP Server — самое популярное в мире программное обеспечение для веб-серверов.Благодаря меритократическому процессу ASF, известному как «Путь Apache», более 550 отдельных Членов и 5 300 Коммиттеров успешно сотрудничают в разработке свободно доступного программного обеспечения корпоративного уровня, приносящего пользу миллионам пользователей по всему миру: тысячи программных решений распространяются по лицензии Apache; и сообщество активно участвует в списках рассылки ASF, инициативах наставничества и ApacheCon, официальной конференции пользователей, тренингах и выставках Фонда. ASF — это благотворительная организация US 501 (c) (3), финансируемая за счет индивидуальных пожертвований и корпоративных спонсоров, включая Alibaba Cloud Computing, ARM, Bloomberg, Budget Direct, Cerner, Cloudera, Comcast, Confluent, Facebook, Google, Hortonworks, HP, Huawei, IBM, InMotion Hosting, iSigma, LeaseWeb, Мэтт Малленвег, Microsoft, PhoenixNAP, Pivotal, Private Internet Access, Produban, Red Hat, Serenata Flowers, WANdisco и Yahoo.Для получения дополнительной информации посетите http://www.apache.org/ или подпишитесь на @TheASF в Twitter.

© Фонд программного обеспечения Apache. «Apache», «Apache Arrow», «Arrow», «Apache Calcite», «Calcite», «Apache Cassandra», «Cassandra», «Apache Drill», «Drill», «Apache Hadoop», «Hadoop», » Apache HBase »,« HBase »,« Apache Impala »,« Impala »,« Apache Kudu (инкубация) »,« Kudu (инкубация) »,« Apache Parquet »,« Parquet »,« Apache Phoenix »,« Phoenix », «Apache Spark», «Spark», «Apache Storm», «Storm», «ApacheCon» и их логотипы являются зарегистрированными товарными знаками или товарными знаками Apache Software Foundation в США. С. и / или другие страны. Все остальные бренды и товарные знаки являются собственностью соответствующих владельцев.

# #

Отправлено в 12:00 17 февраля 2016 г. Салли в целом | |

Уникальная организация данных — CarbonData

ВВЕДЕНИЕ

Apache CarbonData хранит данные в столбцовом формате, при этом каждый блок данных сортируется независимо друг от друга, чтобы обеспечить более быструю фильтрацию и лучшее сжатие.

ОПИСАНИЕ

Хотя CarbonData хранит данные в столбцовом формате, он отличается от традиционных столбчатых форматов, поскольку столбцы в каждой группе строк (блок данных) сортируются независимо от других столбцов. Хотя эта компоновка требует, чтобы CarbonData сохраняла сопоставление номеров строк с каждым значением столбца, это позволяет использовать двоичный поиск для более быстрой фильтрации, и, поскольку значения сортируются, одинаковые / похожие значения объединяются, что дает лучшее сжатие и снижает накладные расходы на хранилище требуется отображением номеров строк для смещений.

КРАТКОЕ ВВЕДЕНИЕ О ХРАНЕНИИ столбцов

В столбцовой базе данных все значения столбца 1 физически объединены, за ними следуют все значения столбца 2 и т. Д. и 100-я запись для столбца 2 принадлежат одной и той же входной записи. Это позволяет получать доступ к отдельным элементам данных, например к имени клиента, в столбцах как группе, а не по отдельности построчно.

Вот пример простой таблицы базы данных с 4 столбцами и 3 строками.

Таблица 1: Таблица базы данных с 4 столбцами и 3 строками

ID	Последний	Первый	Бонус
1	Doe	John	8000	John 2	Jane	4000
3	Beck	Sam	1000

Хранилище, ориентированное на ряд: 1, Doe, John, 8000; 2, Smith, Jane, 4000; 3, Beck , Сэм, 1000;

Хранилище с ориентацией на столбцы: 1,2,3; Доу, Смит, Бек; Джон, Джейн, Сэм; 8000,4000,1000;

Одним из основных преимуществ столбчатой ​​базы данных является возможность сильного сжатия данных. Сжатие позволяет очень быстро выполнять операции по столбцам — такие как MIN, MAX, SUM, COUNT и AVG. Еще одно преимущество заключается в том, что поскольку хранилище на основе столбцов является самоиндексируемым, оно использует меньше дискового пространства, чем система управления реляционными базами данных (СУБД), содержащая те же данные.

ФОРМАТ ФАЙЛА CARBONDATA

Файл Apache CarbonData содержит группы данных, называемых блоклетами, вместе со всей необходимой информацией, такой как схема, смещения, индексы и т. Д., В нижнем колонтитуле файла.

Нижний колонтитул файла можно прочитать один раз для построения индексов в памяти, которые затем можно использовать для оптимизации сканирования и обработки всех последующих запросов.

Каждый блок в файле далее делится на блоки данных, которые называются блоками данных. Каждый блок данных организован либо в формате столбцов, либо в формате строк и хранит данные либо в одном столбце, либо в наборе столбцов. Все блоклеты в одном файле содержат одинаковое количество и тип блоков данных.

Рисунок 1: Файл CarbonData

Рисунок 2: Подробное описание формата файла CarbonData

I) Заголовок файла: содержит информацию о

II) Блок: набор строк в столбцовом формате

• Баланс между эффективным сканированием и сжатием

• Данные сортируются по MDK (многомерные ключи)

• Размер блоклета по умолчанию: 64 МБ (но размер настраивается)

• Минимальный размер для фильтрации предикатов

• Большой размер для эффективного чтения и сжатия

Рисунок 3: Графическое представление столбцового кодирования

Далее блоклет содержит группы страниц столбцов для каждого столбца, также известные как блоки столбцов.

Блок Column — это данные для одного столбца в Blocklet.

• Данные столбца могут быть сохранены в виде отсортированного индекса

• Гарантируется, что они будут непрерывными в файле

• Разрешить несколько столбцов в группе столбцов

• храниться как один блок столбца в строке на основе формата

• подходит для набора столбцов, которые часто выбираются вместе

• экономия затрат на сшивание для восстановления строки

Каждый блок данных содержит несколько групп данных, называемых страницами.

Страница содержит данные одного столбца, а количество строк фиксировано до 32000 раз. Есть три типа страниц.

• Страница данных: содержит закодированные данные столбца / группы столбцов.

• Страница идентификатора строки (необязательно): содержит сопоставления идентификаторов строк, используемые, когда страница данных хранится как инвертированный индекс.

Рисунок 4: Представление столбцов сортировки в блоках столбцов

Инвертированный индекс показывает фактическое положение значения столбца в столбце (т.е.д, номер строки).

Пример: значение «1» в «столбце 2» присутствует в строках 1–8, поэтому нет необходимости рассматривать остальные строки и, следовательно, обеспечивает быструю фильтрацию.

Также инвертированный индекс хранит значения в отсортированном порядке, и, следовательно, использование двоичного поиска эффективно улучшит время поиска для значения фильтра.

Это также поможет восстановить строку, так как данные хранятся по столбцам, а значения могут перемешиваться во время сортировки и сохранения по столбцам.
