Мелкозаглубленный столбчатый фундамент: устройство, виды столбчатых фундаментов
Мелкозаглубленный столбчатый фундамент является своеобразной конструкцией из столбов, которые монтируются в землю на определенную глубину и расставляются по всему периметру будущей конструкции. Опоры размещают по углам, а также в тех местах, где нагрузка от здания самая большая. Почитайте так же про возведение ленточного фундамента на склоне.
Использовать мелкозаглубленный ленточный столбчатый фундамент актуально на пучинистых грунтах, в составе которых много торфа, песка и глины. Среди наиболее ценимых достоинств опоры стоит отметить невысокую стоимость и минимальные сроки возведения, что и делает ее такой популярной среди строителей.
Чтобы возвести фундамент такого типа в некоторых случаях достаточно одного дня, а главное, необходимость применения специальной техники отпадает. При монтаже могут быть использованы несколько типов столбов. Наиболее часто их изготавливают из кирпича или бетонных блоков. Перед тем, как начать возведение фундамента, стоит иметь в виду, что такой тип опор не предусматривает наличие подвального помещения. Так же вы можете прочитать интересную статью про утепление мелкозаглубленного ленточного фундамента. И еще вы можете ознакомиться с правильной заливкой мелкозаглубленного ленточного фундамента здесь.
Содержимое
- 1 Какие преимущества и недостатки имеет мелкозаглубленный столбовой фундамент?
- 2 Виды столбчатых фундаментов
- 3 Устройство мелкозаглубленного столбчатого фундамент
Какие преимущества и недостатки имеет мелкозаглубленный столбовой фундамент?
Среди преимуществ опор стоит отметить следующие:
- минимальные сроки возведения;
- не нужно использовать много дополнительного оснащения и инструментов;
- не нужно проводить много бетонных и земляных работ;
- фундамент способен выдержать сильные колебания температуры окружающей среды;
- доступная стоимость.
Среди недостатков конструкции строители отмечают:
- опоры нельзя возводить на рыхлых и заболоченных почвах;
- при серьезных нарушениях, отремонтировать столбчатый фундамент очень трудно.
Виды столбчатых фундаментов
Столбчатый фундамент с мелкозаглубленным ленточным фундаментом по типу возведения может разделяться на несколько типов:
- сборно-монолитный;
- монолитный, имеющий два арматурных пояса;
- опоры из железобетонных блоков с нижним или верхним арматурными поясами.
Устройство мелкозаглубленного столбчатого фундамент
Уровень заложения мелкозаглубленного фундамента столбчатый зависит от глубины промерзания грунта, это значит, что для его монтажа не нужно проводить ряд трудоемких земляных работ.
Перед установкой столбов, специалисты убирают верхний слой почвы на глубину около 70 см в местах, где предусмотрено их расположение. Когда углубления готовы, нужно сделать на дне песчаные подушки, которые отведут лишнюю влажность и сделают конструкцию более устойчивой. А здесь вы сможете ознакомиться с особенностью и созданием заглубленного ленточного фундамента.
Распределить нагрузку дома можно также с помощью плит, монтаж которых происходит непосредственно под столбы.

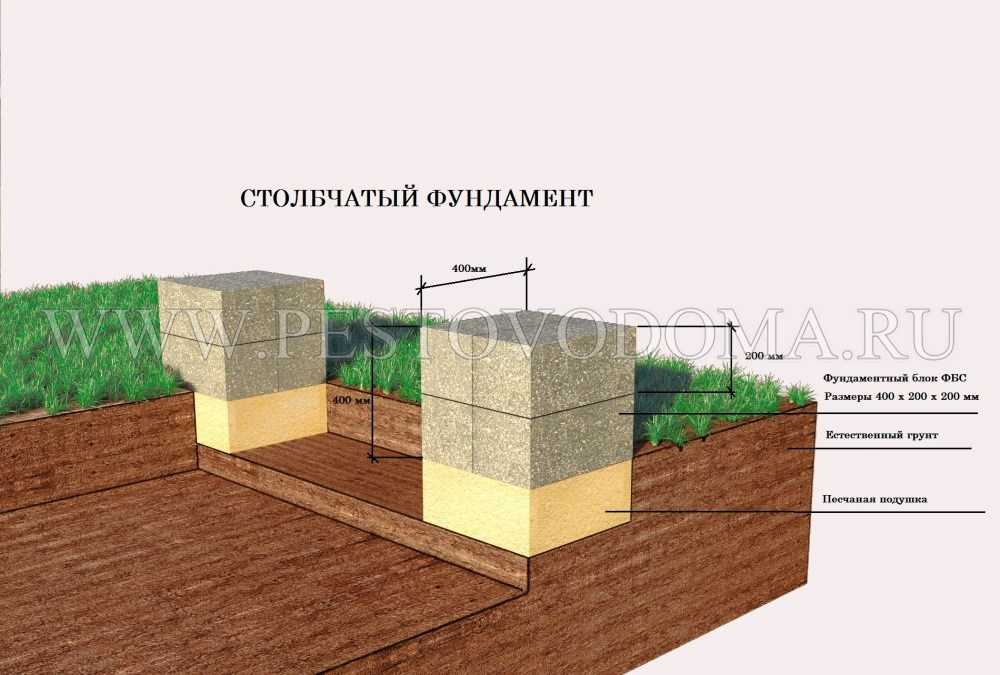

В качестве материала для столбов, строители очень часто используют кирпичи, плиты, блоки собственноручного производства. Для этого нужно сделать опалубку, соответствующую размерам опоры. Как правило, такие столбы имеют 40 см в ширину и около одного метра в высоту. Чтобы фундамент был более прочным, бетон усиливают арматурой из трех вертикальных и трех горизонтальных прутков.
После того, как столбы готовы, их заливают бетоном. Чтобы быстро изготовить опалубку, лучше всего использовать рубероид, который укладывают в несколько слоев и армируют.
Установка опалубки может производится сразу в углубление. Но, большинство специалистов предпочитают изготавливать столбы на поверхности. Когда опоры готовы, их накрывают пленкой, пока они полностью не застынут. Это процесс занимает от двух недель до месяца. Чтобы бетон не трескался, нужно каждый день опрыскивать столбы небольшим количеством воды. Расстояние между конструкциями должно быть не менее мене двух метров. Это пространство заполняют камнем, песком или кирпичом.
Когда фундамент высох, можно начинать монтаж наземной части. Не рекомендовано оставлять опоры на зиму и начинать строительство весной, иначе столбы выпятятся из земли и потеряют ряд важных эксплуатационных параметров.
Частые ошибки, которые допускают непрофессиональные мастера при закладке фундамента
Неправильный монтаж опор может вызвать их проседание, разрушение и много других проблем во время эксплуатации. Причинами всего этого могут стать следующие ошибки:
- неравномерное распределение нагрузки;
- неправильный расчет глубины при закладке фундамента;
- использование материалов плохого качества;
- длительный срок хранения материалов до их использования по назначению;
- различная глубина укладки столбов;
- неправильная оценка почвы.
Как видим, мелкозаглубленный столбчатый фундамент укладывается достаточно просто и является выгодным решением во многих случаях. Получая надежную опору для дома можно не переживать о финансовых растратах и проблемах с дополнительной техникой, так как возвести конструкцию можно своими руками. Перейдя по этой ссылке вы сможете узнать стоимость строительства фундамента под дом.
Мелкозаглубленный столбчатый фундамент
Содержание
- Преимущества мелкозаглубленных вариантов фундамента
- Мелкозаглубленный столбчатый фундамент, пошаговая инструкция обустройства
- Подготовка котлована к установке мелкозаглубленных опор
- Изготовление мелкозаглубленных опор фундамента
- Заключение
Максимальная простота и относительная дешевизна мелкозаглубленного столбчатого фундамента позволяет построить основу под здание в сжатые сроки, со сравнительно небольшими трудозатратами и расходом материалов. Строят столбчатые фундаменты в огромном количестве в самых различных условиях, даже на глине и водонасыщенном песке. Если использовать современные информационные ресурсы по запросу описания мелкозаглубленного столбчатого фундамента, можно получить огромное количество советов, мнений и рекомендаций, разобраться в которых не так просто.
Для небольшого и легкого каркасного дома или баньки еще лучше подойдет незаглубленный столбчатый фундамент, он заметно проще в изготовлении, и может успешно простоять не один десяток лет, при одном условии – если повезло с грунтом, на котором стоят опоры.
Преимущества мелкозаглубленных вариантов фундамента
Если бы здание стояло на скальной породе или уплотненном обломочном грунте, и вопрос сводился только к вертикальной статической нагрузке, несущей способности и прочности незаглубленного варианта столбчатого фундамента хватило бы с головой. К сожалению, грунт, воспринимающий нагрузки от веса дома, ведет себя крайне неравномерно и непредсказуемо. Осадка любого участка столбчатого фундамента может привести к опрокидыванию столбчатых опор или крену всей постройки.
Выход один: объединить отдельные элементы и увеличить горизонтальную устойчивость и жесткость столбчатого фундамента до необходимого уровня.
Бороться с проблемой можно несколькими способами:
- Наращиванием и соединение столбчатых опор фундамента очень мощным и железобетонным ростверком. Монолитная железобетонная балка легко удержит и выровняет поперечные нагрузки, тем самым скомпенсирует осадку здания;
- Объединить столбы фундамента с лентой мелкозаглубленного фундамента и получить гибрид столбчатого и ленточного варианта, способного легко удержать даже кирпичный дом более 150 тонн весом. В этом случае жесткость увеличивается на порядок, за счет грунта и бетонной ленты;
- Увеличить глубину погружения столбов до 1-2 метров, тем самым превратить столбчатый фундамент в свайный. В этом случае проще и экономически более выгодным будет установить буронабивные или винтовые сваи с ростверком;
Совет! Если вы не знаете досконально состав грунта на своем участке, не пытайтесь подражать примеру соседских домов, установленных на незаглубленном столбчатом фундаменте.
Зачастую в пределах одного участка возможны линзы и участки из глины, мелких супесей или твердого обломочного грунта. Более детально оценить обстановку можно только бурением шурфов на участке.
Из всех приведенных вариантов только мелкозаглубленная схема отличается небольшим увеличением стоимости работ по обустройству фундаментной системы. Схемы с использованием ростверка или усиления мелкозаглубленной бетонной лентой практически сводят на нет основные преимущества столбчатого фундамента.
Мелкозаглубленный столбчатый фундамент, пошаговая инструкция обустройства
Конструктивно это тот же вариант столбчатого фундамента, у которого опоры погружены в грунт на 30-40, максимум 50 см, в зависимости от уровня залегания грунтовых вод, состава пластов и наличия жесткой обвязки. Таким образом, малозаглубленные схемы фундамента избавляются от главных причин, из-за которых возможно опрокидывание или крен столбов под нагрузкой:
- Перенос опорной площадки под столбчатой опорой на глубину значительно снижает обводнение и продавливание мокрых и рыхлых поверхностных слоев.
- Мелкозаглубленная схема установки столбчатых опор фундамента позволила значительно снизить опрокидывающий момент благодаря компенсации боковых усилий стенками котлована и щебеночной отсыпкой пазух;
- Появилась возможность эффективно бороться с пучением грунта – с помощью качественного отвода воды вокруг столбчатой опоры, дренажа подушки и засыпки, фиксирующей мелкозаглубленную часть опоры.
В этом случае на дне котлована укладывается готовый опорный элемент в виде армированной бетоном плиты с центрирующим отверстием. Мелкозаглубленная столбчатая опора, установленная на опорную плиту,способна воспринимать двойную — тройную нагрузку в сравнении с вариантом установки столба на обычную мелкозаглубленную подушку. Но такие решения стоят достаточно дорого, поэтому для усиления более рациональным будет простое увеличение толщины и армирование основания столбчатой опоры.
Подготовка котлована к установке мелкозаглубленных опор
После выполнения разметки на участке натягиваются шнуры, по которым определяют точное местоположение каждой из опор столбчатого фундамента. В зависимости от того, каким способом изготавливаются опоры, размеры котлована могут на 30-40 см превышать диаметр опоры, как, например, в случае отливаемого из бетона столба, или потребовать пространства не менее метра, если элемент выкладывается из кирпича или бетонных блоков.
В любом случае, стены и дно мелкозаглубленного котлована аккуратно выравниваются, чтобы избежать осыпания грунта на подушку опоры, дно дополнительно утрамбовывается в несколько проходов и отсыпается небольшим слоем щебенки. От того, насколько тщательно будет выполнено уплотнение грунта, зависит дальнейшая осадка фундамента и его способность противостоять сезонному пучению.
Если предполагается постройка столбчатой опоры из кирпича или блоков, на утрамбованную поверхность в донной части устанавливаем деревянную раму высотой 12-15 см. Корпус рамы выравниваем по горизонту и отсыпаем наполовину мелким гравием, закладываем сетку из стальной проволоки.
Если опора под фундамент отливается из бетона, дно котлована просто отсыпаем гравийной подушкой, толщина которой должна составлять не менее 20 см. Отсыпку выполняем слоями по 5 см, каждый из которых выравниваем и по нескольку раз проходим электрической трамбовкой.
Изготовление мелкозаглубленных опор фундамента
Наиболее простым и быстрым способом изготовить столбы под мелкозаглубленный фундамент является отливка бетонной смеси в деревянную опалубку, выполненную в виде короба или круглого сечения. В последнем случае в качестве формы чаще всего используют двухсотую асбестоцементную трубу. Чтобы получить точное и строго вертикальное положение отлитой опоры столбчатого фундамента, к наружным стенкам опалубки прибивают две параллельные доски, на которых сама форма вывешивается и выставляется в вертикальном положении точно по центру будущей стены дома.
После настройки положения опалубки корпус фиксируется дополнительными деревянными распорками. Деревянную опалубку изнутри рекомендуется выложить полиэтиленовой пленкой или другим покрытием, обеспечивающим нормальное отделение стенок формы от застывшего бетона. Желательно, чтобы до начала заливки бетона нижний торец опалубки не доходил и не касался гравийной подушки, а форма оставалась подвешенной на внешнем креплении из досок.

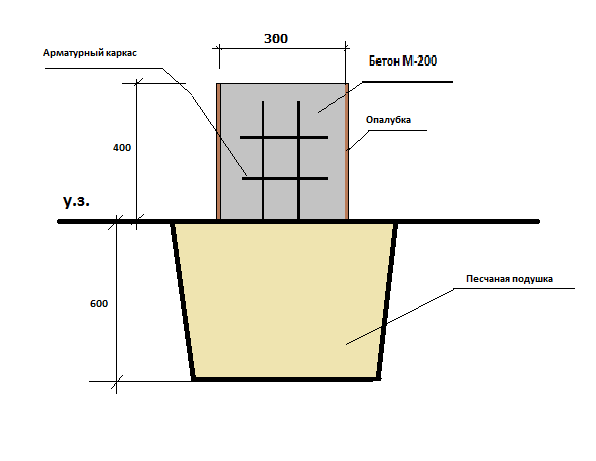

На следующем этапе внутрь деревянной или асбестоцементной формы вставляем стальной арматурный каркас, опираем его на гравийную подушку и фиксируем клиньями внутри опалубки. Если в конструкции столбчатого мелкозаглубленного фундамента предусмотрено изготовление бетонного ростверка, верхние усы арматурного каркаса потребуется поднять над опорой высоту не менее 30-40 см, чтобы в дальнейшем перевязать его с арматурой горизонтальной бетонной балки.
Далее следует заливка бетонным раствором. Первую часть бетона, объемом в 5-6 литров, заливают внутрь формы и аккуратно осаживают бетонной трамбовкой так, чтобы часть раствора и цементного молочка проникла вглубь гравийной подушки и вышла по периметру формы, образовав своего рода уплотнение. Остальной бетон заливается двумя порциями с промежуточным осаживанием тонкой трубчатой трамбовкой. После затвердения снимается крепление и удаляется деревянная форма опалубки фундамента. Если на поверхности нет изъянов, раковин, открывшейся арматуры, бетон покрывается битумной мастикой и засыпается грунтом. Засыпку вокруг мелкозаглубленного столбчатого элемента необходимо обязательно утрамбовать на максимальную глубину.
Чуть сложнее выглядит изготовление столбчатых опор из кирпича. В этом случае на слой гравия подушки необходимо уложить арматурную решетку из прутка толщиной не менее 8 мм и залить слоем бетона. Толщина бетона над арматурой должна быть в пределах 2,5-3 см. Для перевязки кирпичной кладки столбчатой опоры и заделанной в подушку решетки арматуры зачастую из-под бетона выпускают 3-4 отрезка стальной проволоки, которой перевязывают первый ряд кладки кирпича и тело подушки. Чаще всего опору выкладывают размером в полтора кирпича, на высоту 60-70 см. Если требуется большая высота, в основании столбчатого элемента укладывается бетонный блок, и только потом выкладывается кирпич.
Заключение
После нанесения гидроизоляции и выполнения отсыпки мелкозаглубленного столбчатого фундамента верхнюю поверхность опорных элементов подрезают по высоте так, чтобы разница между опорами составляла не менее 1-2 мм. Чаще всего мелкозаглубленный столбчатый фундамент обвязывается деревянным брусом или литым железобетонным ростверком. При этом следует помнить, что в случае изготовления ростверка и опор мелкозаглубленного фундамента из железобетона сначала необходимо выполнить перевязку арматуры, и только потом опалубка столбов и ростверка одновременно заполняется бетоном на всей мелкозаглубленной конструкции.
- Строим дом из пеноблоков своими руками
- Плавающий фундамент
- Опалубка для фундамента своими руками
- Фундамент под печь в баню
Типы мелкозаглубленных фундаментов и их использование
🕑 Время чтения: 1 минута
Мелкозаглубленные фундаменты сооружаются там, где слой грунта на небольшой глубине (до 1,5 м) способен выдерживать структурные нагрузки. Глубина мелкозаглубленного фундамента обычно меньше его ширины.
Содержимое:
- Различные типы фундаментов мелкого заложения
- 1. Ленточный фундамент
- 2. Рассеянный или изолированный фундамент или индивидуальный фундамент
- 3. Комбинированный фундамент
- 4. Ленточный или консольный фундамент
- 5. Матовый или плотный фундамент
Мелкозаглубленный фундамент бывает следующих видов:
- Ленточный фундамент
- Распорный или изолированный фундамент
- Комбинированный фундамент Ленточный или консольный фундамент
- Мат или плотная основа
Для несущей стены предусмотрен ленточный фундамент. Ленточный фундамент также предусмотрен для ряда колонн, которые расположены так близко друг к другу, что их широкие фундаменты перекрывают друг друга или почти касаются друг друга. В таком случае более экономично предусмотреть ленточный фундамент, чем предусмотреть несколько широких фундаментов в одной линии. Ленточный фундамент также известен как сплошной фундамент.
Распространенный фундамент, также называемый изолированным фундаментом, кулисным фундаментом и отдельным фундаментом, предназначен для поддержки отдельной колонны. Фундамент представляет собой круглую, квадратную или прямоугольную плиту одинаковой толщины. Иногда его делают ступенчатым или изогнутым, чтобы распределить нагрузку по большой площади.
3. Комбинированный фундамент Комбинированный фундамент поддерживает две колонны. Он используется, когда две колонны расположены так близко друг к другу, что их отдельные опоры перекрываются. Комбинированный фундамент также предоставляется, когда граница участка настолько близка к одной колонне, что распорный фундамент будет подвергаться эксцентричной нагрузке, если он будет находиться полностью в пределах границы участка. В сочетании с внутренней колонной нагрузка распределяется равномерно. Комбинированный фундамент может быть прямоугольным или трапециевидным в плане.
Ленточный (или консольный) фундамент состоит из двух изолированных фундаментов, соединенных конструкционной планкой или рычагом. Ремешок соединяет две опоры таким образом, что они ведут себя как одно целое. Ремешок выполнен в виде жесткой балки. Отдельные опоры спроектированы таким образом, что их общая линия действия проходит через равнодействующую общей нагрузки. ленточный фундамент более экономичен, чем комбинированный, когда допустимое давление грунта относительно велико и расстояние между колоннами велико.
5. Матовый или плотный фундамент Матовый или плотный фундамент представляет собой большую плиту, поддерживающую ряд колонн и стен под всей конструкцией или большой частью конструкции. Мат требуется, когда допустимое давление почвы низкое или когда колонны и стены расположены так близко, что отдельные опоры могут перекрываться или почти касаться друг друга.
Фундаменты из матов полезны для уменьшения неравномерной осадки на неоднородных грунтах или там, где существует большой разброс нагрузок на отдельные колонны.
