Столбчатые фундаменты и их применение

Опубликовано: 11.08.2012 Рубрика: Строительство Просмотров: 14722

Столбчатый фундамент

Столбчатый фундамент является наиболее дешевым и простым в возведении. Ему отдают предпочтение при строительстве как производственных и общественных зданий, так и одноэтажных дачных построек. Но по ряду причин применение столбчатых фундаментов имеет ограничения и не учитывать их нельзя.

Столбчатые фундаменты относятся к типу отдельных фундаментов на естественном основании и представляют собой столбы с развитой опорной частью (подошвой), передающие сосредоточенные нагрузки от колонн, углов зданий, опорных рам, балок, арок, ферм и других несущих конструкций сооружения. На столбчатых фундаментах возводят лишь достаточно легкие сборно-каркасные дома, из бруса и бревен, а также стойки заборов. При высокой неоднородности грунта основания или его большой просадоточности от использования такого типа фундамента для дачных строений лучше вообще отказаться. На слабо несущих грунтах столбы сильно и неравномерно проседают.

К разметке таких фундаментов предъявляются повышенные требования. Для просадочных грунтов и характеризующихся морозным пученьем они не годятся

Правда, этот тип фундамента широко используют для объектов промышленного и общественного назначения: большие одноэтажные здания, в которых несущими конструкциями служат колонны, а наружные стены — лишь ограждающим контуром. Но в этом случае столбчатые фундаменты имеют особо усиленную конструкцию, большое заглубление и сильно развитую подошву.

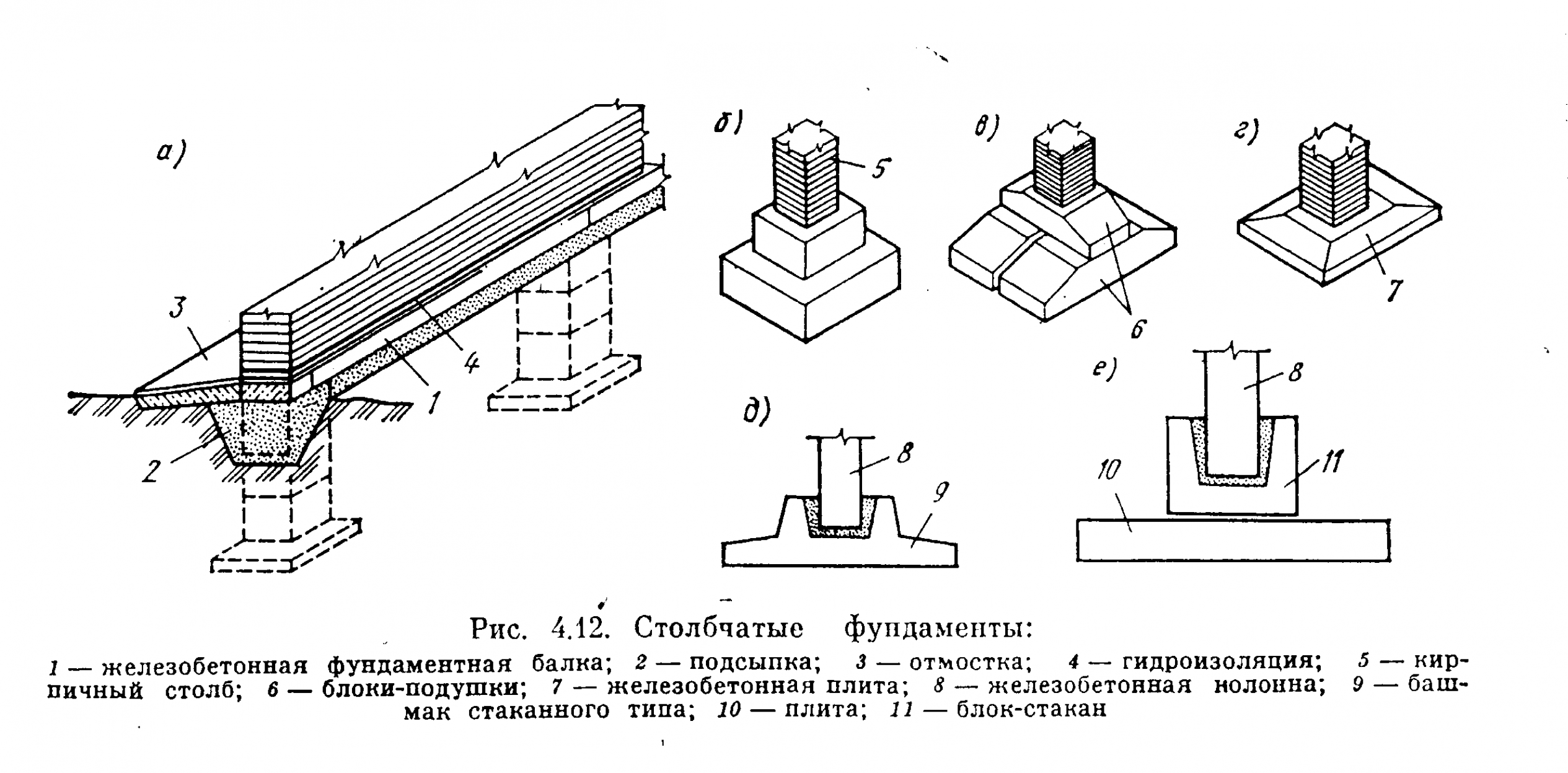

Столбчатые фундаменты делают сборными из готовых бетонных блоков, монолитными и из камня (кирпич, бути пиленый камень) на цементном растворе. В сечении они могут быть квадратными или круглыми: зависит от конструкции выбранной опалубки, в которой их отливают из бетона или формы уже готовых бетонных блоков для сборного варианта.

Если на столб должна опираться колонна (промышленные и общественные здания), то в его верхней части делаю углубление — «стакан». В отдельных случаях вместо «стакана» ставят анкерный крепеж для жесткого соединения столба с опираемой конструкцией. Столбчатые фундаменты, в зависимости от своей конструкции, подразделяются на стаканные и бесстаканные. Причем, стаканные выполняют только в бетоне, а бесстаканные — из бетона и камня.

Столбчатый фундамент стаканного типа оптимален для стоек забора. Столб можно отпито заранее или прямо в отрытом под него колодце. В опорной части (подошва) он имеет расширение.

Устройство столбчатого фундамента

Заложение такого фундамента под несущий каркас будущего строения, как правило, делают открытым способом, в предварительно отрытых колодцах или траншеях ниже глубины промерзания грунта: разжиженный грунт и воду удаляют со дна, делают подсыпку из песка или щебня толщиной не более 10 см и трамбуют. Сперва заливают в опалубке (или монтируют из блоков) подошву фундамента, затем — столб (можно сложить из камня).

Площадь подошвы выбирают (рассчитывают специалисты) в зависимости от передаваемой на грунт нагрузки и его просадочности. При больших нагрузках на столбчатый фундамент его армируют (усиливают). Для относительно легких построек (одноэтажных) и сооружений от армирования можно отказаться. Но конструкция столба должна быть такой, чтобы эпюра распределения в нем нагрузки имела угол наклона более 60°. Если угол меньше, неармированная подошва разрушится. Колодец (траншею) с готовым столбчатым фундаментом обратно засыпают песком, послойно и трамбуя.

Нагрузка на столбчатый фундамент определяет его размеры и конструкцию. Оптимальное восприятие нагрузки фундаментом и перенос ее на грунт основания показан на эпюре сопротивления: угол 60° и более гарантирует запас прочности даже не армированному фундаменту, менее 60° фундамент требует усиления армированием

Для столбчатого фундамента важно чтобы его подошва находилась ниже глубины промерзания грунта. Но при его возведении не всегда удается понизить уровень грунтовых вод ниже глубины промерзания. Поскольку бетонные работы в таких условиях весьма затруднительны, столбчатые фундаменты лучше делать сборными из готовых бетонных блоков, укладываемых на цементный раствор. Для подошвы следует использовать армированные блоки.

Ошибки при устройстве столбчатого фундамента

Коснемся лишь дачного строительства, где самой распространенной ошибкой в устройстве столбчатого фундамента является отсутствие в нем развитой опорной части (подошвы). Связано это с тем, что стремясь снизить трудоемкость работ, столбы фундамента заливают из бетона в выбранных в грунте вертикальных колодцах равного сечения: выкапывают или бурят вертикальный канал, стенки которого обкладывают рубероидом или погружают в грунт трубу обсадным способом и заливают туда раствор. Как правило, такие столбы начинают быстро и неравномерно проседать даже при весьма хорошем грунте основания.

Если вы выбрали именно эти технологии возведения столба, рекомендуем нижнюю часть колодца хоть немного расширить: аккуратно выбирая грунт из стенок небольшой лопаткой или трамбуя его ниже окончания обсадной трубы. Но форма и размеры всех таких колодцев для одной постройки должны быть идентичны. Иначе не избежать неравномерной осадки столбчатого фундамента даже в хорошем грунте.

Столбчатый фундамент на просадочных грунтах (илистых или торфяных) — дом интенсивно и длительный период погружается в грунт даже при развитых подошвах в основании столбов.

Столбчатый фундамент возводят на глинистых грунтах с морозным пученьем. Зимой такая постройка на таком фундаменте не в состоянии компенсировать выталкивающее действие сил даже от незначительного морозного пученья: столбы поднимаются из грунта и уходят в сторону, даже с подошвами, заложенными ниже глубины промерзания. Эго явление можно наблюдать после каждой зимы на стойках заборов, установленных на столбчатых фундаментах, но их подправить намного легче, чем заваливающийся дом.

Допускаются ошибки и при разметке столбчатого фундамента. Поскольку столбы заводят под места локальных нагрузок от несущих конструкций постройки (стойки колонны или балки опорной рамы), важно чтобы они имели центральное загружение и были строго вертикальны. В противном случае, в передаваемой на столб нагрузке возникает боковая составляющая, которая уводит его в сторону. К аналогичным последствиям может привести недостаточное количество столбов под нагруженной балкой: балка прогибается и передает на столбы боковое усилие.

Можно ли исправить допущенные ошибки, если дом уже построен?

Рекомендуется на столбчатом фундаменте возводить дома из бревен и бруса или сборно-каркасные и не более.

Во-первых, в силу своей конструкции, такие дома передают на каждый столб одинаковые нагрузки.

Во-вторых, если фундамент все-таки уходит в грунт, да еще и неравномерно, такие дома можно выправить:

• под нижний венец сруба или опорную раму подводят домкраты (над столбами) и приподнимают или выравнивают дом; столбы наращивают и выравнивают по уровню бетонным раствором или каменной кладкой;
• после набора бетоном необходимой прочности, дом равномерно опускают домкратами на столбы.

При необходимости, такие дома выдержат не один подобный ремонт. Эти работы доверяют только специалистам.

Метки: столбчатый фундамент

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Столбчатый фундамент

Столбчатый фундамент – это основание, сформированное из столбиков, размещённых в углах будущего здания и в тех местах, где намечено пересечение стен, в том числе несущих конструкций.

Виды столбчатых фундаментов

Столбы, могут изготавливаться с применением различных материалов исходя из чего, фундаменты разделяют на несколько видов:

• древесина;
• бутовый камень;
• кирпич;
• железобетон;
• буронабивной.

Тип материала определяет минимальное сечение столбов, например, если они сделаны из бута, то этот показатель составляет 600×600мм, а железобетонные изделия имеют параметры 300×300мм. Если столбы делают из кирпича, то их минимальное сечение достигает 510×510мм, а в случае с деревянными конструкциями составляет 200-400мм.

Актуальность применения столбчатых оснований

Использовать такие фундаменты актуально в следующих случаях:

• низкая масса стен строения – если нагрузка на основу не велика, то чтобы сократить объёмы земляных работ и снизить стоимость фундамента, логично использовать столбчатую конструкцию;
• грунты, характеризующиеся высокой плотностью и равномерностью промерзания — обеспечивается экономия средств и материалов;
• пучинистые почвы — актуально формирование столбчатого фундамента на таких грунтах, при условии, что они глубоко промерзают, так как здесь слишком трудоёмко проводить земляные работы.

Материалы для Вас:

1. Технология устройства буронабивных свай
2. Армирование ленточного фундамента

Преимущества столбчатых фундаментов

Столбчатые основания имеют ряд несомненных преимуществ:

• быстрота монтажа – после установки конструкций, время отстаивания не превышает 7-ми дней, а после этого можно сразу возводить стены;
• минимум подготовительных операций – необходимо только провести разметку, при этом отпадает надобность в выравнивании грунта и рытье траншеи;
• низкая стоимость — затрата в 2-а раза меньше, в сравнении с монолитными конструкциями;
• отсутствие угрозы затопления – паводки и подъём грунтовых вод, не окажут разрушительного воздействия на фундамент, так как его нижний уровень находится выше уровня почвы на 30см;
• простота проведения коммуникаций.

Недостатки столбчатых фундаментов

Столбчатые фундаменты имеют некоторые недостатки:

• недостаточная устойчивость к опрокидыванию – неразумно использовать в условиях подвижных почв;
• рекомендовано воздержаться от использования столбчатых оснований, при строительстве зданий со стенами, имеющими большую массу, тем более, если работы ведутся на слабонесущей почве;
• непродолжительный эксплуатационный период – 70 лет;
• невозможно или затруднено обустройство подвального помещения;
• низкая несущая способность – можно использовать только при возведении каркасно-щитовых домов, деревянных построек;
• запрещено возводить столбчатые фундаменты на местности с перепадами высот.

Услуги по монтажу фундаментов

Наша компания предлагает услуги по монтажу столбчатых фундаментов из любых материалов. Используется современное оборудование, качественные стройматериалы, закупаемые у надёжных поставщиков. Работы проводят опытные строители, имеющие высокий уровень квалификации. Предлагаются выгодные условия сотрудничества, что позволяет существенно снизить цену за услугу.

Обратитесь к нам и мы проведём работы

Строители проводят тщательные расчёты, позволяющие оценить затраты на проведение работ и утвердить смету, которая не будет изменена в процессе возведения фундамента. Благодаря индивидуальному подходу к клиенту, мы можем подобрать условия, удовлетворяющие каждого. Обращаясь к нам, вы получаете следующие преимущества:

• выполнение заказа точно в срок;
• гарантии качества;
• отсутствие дополнительных платежей;
• согласование всех действий с клиентом.

Позвоните нам в удобное время, чтобы получить детальную информацию и оформить заказ. Менеджер предоставит бесплатную консультацию.

Наши услуги

• Забивка свай
• Вдавливание свай
• Забивка шпунта
• Испытания свай
• Свайные фундаменты
• Поставка свай

Есть вопросы? Звоните!

 +7 499-409-99-27

Столбчатый фундамент своими руками: пошаговая инструкция

Фундамент – важнейший элемент любого строения: от легкой садовой беседки до капитального многоэтажного загородного дома. Это начало строительства и его фундамент в буквальном смысле. От того, насколько правильно выбран, рассчитан и выполнен фундамент, зависит прочность, долговечность и безопасность здания. Вопрос, какой тип фундамента выбрать, возникает еще на этапе планирования строительства. Оптимальным его решением во многих случаях станет решение построить столбчатый фундамент своими руками: пошаговая инструкция выполнения работ может дать полное представление о принципах его устройства и тонкостях процесса обустройства.

Дача строится на столбчатом фундаменте

Содержание

• 1 Преимущества и недостатки столбчатого фундамента
• 2 Виды столбчатого фундамента
  • 2.1 Материалы для возведения фундамента
  • 2. 2 Глубина фундамента
• 3 Столбчатый фундамент своими руками: пошаговая инструкция
  • 3.1 Расчет столбчатого фундамента
  • 3.2 Столбчатый незаглубленный фундамент
  • 3.3 Мелкозаглубленный столбчатый фундамент
  • 3. 4 Столбчатый фундамент с ростверком
• 4 Стоимость работ по устройству столбчатого фундамента
• 5 Как сделать столбчатый фундамент своими руками, видео

Преимущества и недостатки с из столбчатый фундамент

Самостоятельно рассчитываемые и самостоятельно обустраиваемые столбчатые фундаменты для каркасных домов и зданий без подвалов, не оказывающие сильного давления на грунт, просты в исполнении и относительно дешевы.

Полезный совет! Столбчатый фундамент оптимальное решение для легких зданий, объемный вес которых не превышает 1000 кг/м ³ (каркасные дома, бани, хозблоки, садовые домики, террасы, навесы, гаражи, летние кухни, беседки и т.д. .).

Столбчатый фундамент – простота монтажа и доступные материалы

Согласно отзывам, опорно-столбчатый фундамент имеет довольно внушительный список достоинств:

1. Их можно спроектировать, рассчитать и построить самостоятельно, без привлечения спецтехники и специалистов.
2. Их можно устанавливать практически на любых грунтах (исключая те, где возможны пучинистые процессы или высокие грунтовые воды).
3. Могут располагаться на участках с заметным перепадом высот (и даже на склонах холмов).
4. Не требуют подготовительных работ по выравниванию ландшафта.
5. Их можно возвести в кратчайшие сроки (максимальный срок возведения столбчатого фундамента с нуля – 2 недели).
6. Не требуют сложной и дорогой гидроизоляции.
7. Прочность и долговечность конструкции (столбчатый фундамент, возведенный с тщательным соблюдением технологии работ, может простоять более полувека).
8. Относительно низкая общая стоимость.

Армирование столбчатого фундамента осуществляется с помощью стальных стержней

При этом недостатков у столбчатых фундаментов всего два:

1. Не подходит для тяжелого кирпича и многоэтажных домов.
2. Устранено создание подвалов.

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчету столбчатого фундамента, необходимо определиться, на каком участке, какого типа и по какой технологии на нем будет возводиться здание. От этих факторов зависит выбор материала столбчатых фундаментов и глубины их заложения.

Различные способы устройства столбчатого фундамента

Материалы для устройства фундамента

Для фундаментов могут применяться следующие материалы:

• железобетон;
• бутовый бетон;
• блоков;
кирпич
• ;
• натуральный камень;
• дерево;
• трубы: асбестовые или пластиковые.

Первый этап обустройства фундамента — разметка

Глубина фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами сооружения и геологическими характеристиками грунта в месте застройки.

Полезный совет! На песчаном грунте, в котором залегание грунтовых вод ниже 1 метра, кирпичный коттедж выдержит столбчатый фундамент с плитной конструкцией.

По глубине столбчатые основания делятся на три основных типа:

1. Заглубленные — с глубиной заложения ниже уровня промерзания грунта.
2. Мелководье — глубиной 40-70 см от уровня земли.
3. Незаглубленный — расположенный на поверхности земли при полном отсутствии подземной части. При этом в местах установки столбов с почвы снимается плодородный слой и вносится нерудный материал.

Устройство столбчатого фундамента глубиной 1500 мм

Столбчатый фундамент своими руками: пошаговая инструкция

Для устройства столбчатого фундамента своими руками пошаговая инструкция необходима как наиболее подробное и наглядное пособие.

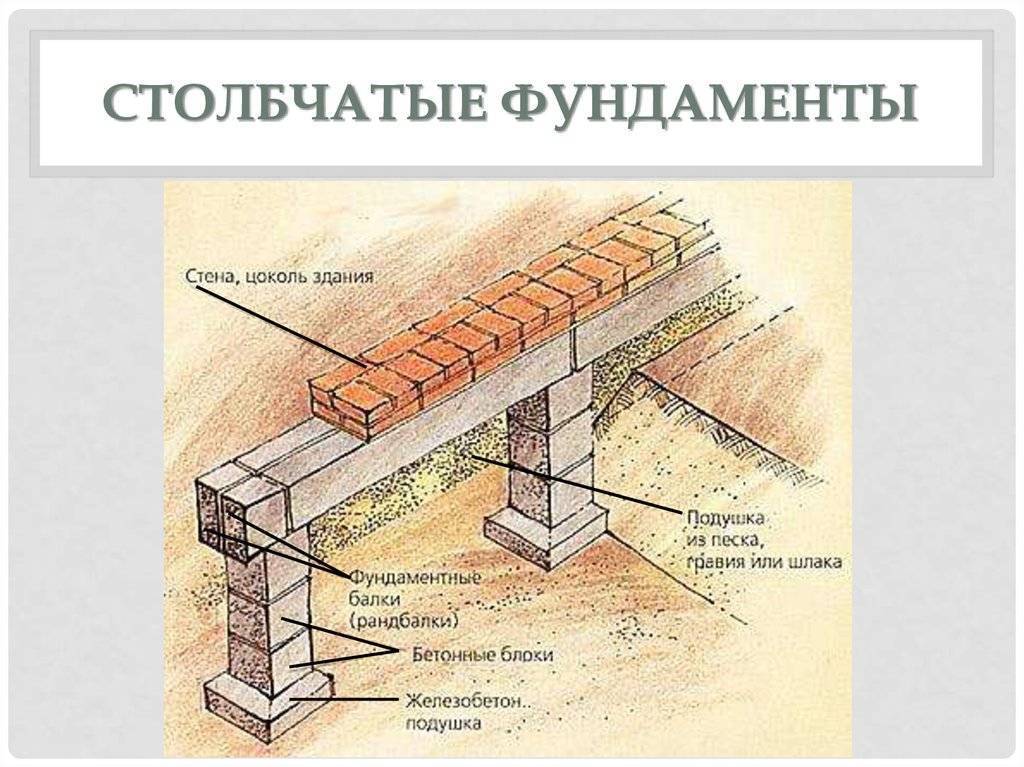

В общем случае конструкция опорно-столбчатого фундамента представляет собой систему опор наименьшего возможного поперечного сечения, расположенных в точках концентрации нагрузки: в углах здания, в местах пересечения стен , под несущими балками, стенами, под печью… Для определения количества отдельно стоящих стоек расстояние между ними принимается равным 1,5–2,5 м. Чтобы связать опоры фундамента в единую конструкцию, между ними делается ростверк.

Устройство деревянной опалубки для столбчатого фундамента

Высота стоек над нулевой отметкой индивидуальна и зависит от конструктивных особенностей ростверка.

Расчет столбчатого фундамента

Строительство столбчатого фундамента начинается с расчета. Скорее всего, для самостоятельного выполнения расчетов вам понадобится программа типа «Фундамент» или какая-то другая, которую можно найти в интернете и скачать бесплатно. Для работы с такими программами нужны следующие параметры:

1. Глубина заложения фундамента и его армирование.
2. Место будущего строения.

Проект каркасного дома на столбчатом фундаменте, созданный в трехмерной программе

Технология возведения фундамента на столбчатых опорах также требует дополнительных данных:

1. Примерный вес здания, в том числе вес его предполагаемый интерьер и обстановка.
2. Общий вес самого фундамента.
3. Сезонная нагрузка (ветер и снежный покров).
4. Разнообразие почвы и ее свойства.
5. Уровень промерзания почвы и средняя температура в зимний период.
6. Уровень залегания грунтовых вод с учетом его сезонных колебаний.

В результате произведенных расчетов будут получены следующие значения, которые необходимы для устройства столбчатого фундамента:

1. Минимальное количество постов.
2. Площадь поперечного сечения столбов и их размеры.
3. Значение несущей способности столбов.

Схема устройства гидроизоляции из рулонных материалов под опорные столбы

Столбчатый незаглубленный фундамент

Столбчатый незаглубленный фундамент на опорах, расположенных с шагом 1,5-2,5 м, применяется довольно часто. Такие фундаменты можно возводить на незаглубленных пористых и слабопористых грунтах, несмотря на то, что здание (деревянный или панельный дом, баня, хозблок, пристройка или летняя кухня) имеет небольшую площадь и, соответственно, небольшой вес. При этом, если строительство ведется на скальном, крупнозернистом или не склонном к подвижкам грунте, такой вид фундамента можно устраивать и под дом из бревна или бруса, достаточно большой по площади. Также возможно возведение фундамента на незаглубленных опорах при условии уменьшения влияния сил пучения на конструкцию. Для этого грунт под опорами заменяют песчаной подушкой.

Мелкозернистые фундаменты можно возводить на нескальных и слабокаменистых грунтах

В качестве материала для столбов возможно применение для фундамента бетона, бутобетона, пескобетона или бетонных блоков, размеры и цены которых очень разнообразный. Однако чаще всего берут фундаментные блоки размерами 20х20х40. Цена такого фундамента, а также количество блоков, необходимых для его возведения, можно рассчитать самостоятельно или с помощью онлайн-калькулятора «фундамента». Кирпичный столбчатый фундамент также можно сделать своими руками, но при этом необходимо учитывать, что недопустимо использование силикатный кирпич или керамический с низкой морозостойкостью.

Схема устройства ростверка из деревянного бруса

Работы по устройству незаглубленного столбчатого фундамента из готовых блоков можно разделить на несколько основных этапов:

1. Планировка будущей строительной площадки, очистка грунта, устройство дренажного слоя и гидроизоляционные работы.
2. Определение расположения опор для фундамента (бетонные блоки 20х20х40). Все материалы лучше купить заранее.
3. Подготовка мест для опор. Установка песчаной подушки под каждую опору.
4. Установка опор, каждая из которых состоит не менее чем из 4-х блоков под фундамент 200х200х400. Зная это условие, цена всего фундамента рассчитывается очень легко. Опоры (по инструкции и фото) столбчатого фундамента из блоков 20х20х40 выкладываются своими руками в два ряда с шахматным расположением. Для швов используется густой неразбавленный цементный раствор, открытая часть блоков должна быть отделана штукатуркой.
5. Обязательна гидроизоляция фундаментных опор в местах примыкания к дому битумной мастикой, рубероидом, толем или стеклоизоляционным материалом.

Схема расположения опорной стойки из бетона

Полезный совет! Иногда (например, в случае столбчатого фундамента под баню) опоры могут быть и деревянными — из торцевых частей дуба или сосны диаметром 20-30 см, пропитанных дегтем или отработанными маслами. Для повышения устойчивости опоры погружают в 10-15-сантиметровый слой бетонного раствора, залитого в предварительно открытое отверстие.

При изготовлении фундамента из блоков 20х20х40 своими руками видео и пошаговая инструкция помогут разобраться в технологии работ, вникнуть в процесс и более точно оценить финансовые затраты.

Строительство столбчатого фундамента своими руками

Столбчатый мелкозаглубленный фундамент

Мелкозаглубленный фундамент — один из самых популярных видов столбчатого фундамента. Средства и усилия, необходимые для его устройства, минимальны, а спектр применения для зданий каркасного типа очень широк.

В качестве основы для каркасного дома или легкой бани часто делают столбчатый фундамент с использованием труб в качестве опалубки для бетонной смеси.

Артикул по теме:

Гидроизоляция фундамента рулонными материалами.   Выполнение гидроизоляционных работ по фундаменту рулонными материалами различных видов: подробная инструкция.

Диаметр труб зависит от нагрузки. Для легких конструкций типа беседок или хозяйственных построек достаточно 10 см, для построек из бревен нужны трубы 25-30 см. Количество бетона в конечном итоге определяется диаметром трубы. На 10 м трубы диаметром 10 см необходимо 0,1 м бетона

Пошаговая схема возведения столбчатого фундамента

Схема работ по сооружению столбчатого фундамента из асбестовых труб своими руками (видео процесса можно найти в интернете), в общих чертах условиях, выглядит следующим образом:

• подготовка площадки — вывоз мусора, удаление посторонних предметов, удаление дерна и выравнивание. Разметка периметра будущего здания, углов, внутренних стен и их пересечений. Места установки фундаментных опор отмечают колышками;
• затем ручной дрелью для столбов в земле делаются отверстия. Глубина колодца должна быть на 20 см больше расчетной: для устройства песчаной подушки;
• Устройство песчаной подушки с обязательным уплотнением и проливом песка водой. После окончательного впитывания воды на дно следует уложить куски рубероида, чтобы предотвратить выход влаги из бетонной смеси на песок;
• установка труб в колодцах с запасом не менее 10 см по высоте. Выравнивание труб по уровню и фиксация их в колодцах с помощью деревянных брусков. При близком залегании грунтовых вод трубы необходимо промазать битумной мастикой до уровня земли для гидроизоляции;

Для рытья ям используют специальный бур для столбов

• , затем основание трубы на 40-50 см засыпают тщательно перемешанной бетонно-гравийной смесью (1 часть цемента и 2 части песка, разбавленных водой до состояние жидкого теста, смешивают с 2 частями мелкого щебня). Сразу после заливки трубу поднимают на высоту 15-20 см и оставляют в таком положении до полного застывания цемента. Это необходимо для создания фундамента, сопротивляющегося выталкиванию при пучинистой почве;
• после застывания бетона трубу снаружи гидроизолировать рубероидом и засыпать колодец песком с поэтапной подсыпкой и утрамбовкой;

Полезный совет! Во время работы следует периодически проверять установку труб с помощью уровня.

• фитинги помещаются внутрь труб, после чего остальная часть трубы заливается бетоном;
• после окончательного затвердевания бетона — через 2-3 недели — продолжить строительные работы. Следует добавить, что было бы полезно сделать гидроизоляцию фундамента полимерными или битумными растворами.

Заливка бетонного ростверка своими руками

По такой же схеме можно сделать своими руками столбчатый фундамент из пластиковых труб. Видео и фото помогут вам сориентироваться в тонкостях рабочего процесса, который в целом несложный.

Фундамент столбчатый с ростверком

Ростверк представляет собой систему случайных балок и обвязочных балок. Он жестко фиксирует фундамент, исключая его смещение в горизонтальной плоскости или опрокидывание всей конструкции. При наличии ростверка нагрузка от конструкции распределяется равномерно по всем установленным столбчатым опорам, в результате чего повышается устойчивость и устойчивость к разрушению.

Для облегчения понимания процесса необходимые работы разбиты на этапы.

Схема устройства столбчатого фундамента с ростверком

Подготовка и установка опор:

• в любом случае начальным этапом подготовки к возведению фундамента является обустройство строительной площадки. После удаления мусора и т. п. снимается дерн и верхний слой почвы по периметру будущего фундамента;
• для опор необходимо вырыть ямы глубиной на 20 см больше уровня промерзания грунта. Ширина ямы должна быть на 40 см больше ширины стены, так как с каждой стороны добавляется по 20 см на опалубку и распорки;
№
• на дне каждой ямы делают насыпанную и хорошо утрамбованную подушку из песчано-щебеночной смеси высотой 20 см. Подушку выстилают рубероидом или полиэтиленом, чтобы влага из залитого в яму бетона не уходила в землю;

Арматурный каркас укладывается в выкопанную яму, на дне которой находится песчано-гравийная подушка

• опалубочные коробки собираются из досок толщиной 20 мм;

Полезный совет! Если стенки котлованов не обрушились и высохли, то можно просто закрыть их полиэтиленом и обойтись без опалубки.

• опалубку, установленную в шурфах, рекомендуется тщательно увлажнять для предотвращения впитывания влаги из цементного раствора и облегчения снятия;
• после установки опалубки в ямы укладывается арматурный каркас. Каркас собирается отдельно из прутка диаметром 10-14 мм. Длину стержней подбирают таким образом, чтобы при затвердевании бетона их концы выступали над уровнем земли на 30-40 см;
• бетонную смесь заливают непрерывно, слоями по 20-30 см, разравнивая вибратором во избежание образования пузырьков воздуха;
• опалубку снимают через 3-4 дня, поверхность опор обрабатывают любой подходящей гидроизоляционной смесью, а остальную часть котлована засыпают песком. Перед засыпкой также возможно утепление фундамента экструдированным пенополистиролом.

После снятия опалубки поверхность бетонной опоры необходимо обработать гидроизоляционным составом

Устройство ростверка:

Возможны два варианта монтажа ростверка: укладка на грунт или поднятие над его поверхностью. Преимуществом второго способа является устранение действия сил пучения:

1. Установка опалубки. Опалубка устанавливается сплошной по всему периметру фундамента.
2. Засыпка дна опалубки песком и облицовка полиэтиленом.
3. Сборка и установка арматурного каркаса из прутка диаметром 12-14 мм.
4. Одноэтапная заливка ростверка бетоном с удалением воздуха из раствора вибратором.
5. Снятие опалубки после схватывания бетона и удаление песка с ростверка.

Схема устройства ростверка из железобетонной перемычки

Стоимость работ по устройству столбчатого фундамента

Общая стоимость столбчатого фундамента складывается из стоимости материалов и стоимости собственно работ. В большинстве случаев она намного ниже стоимости других видов фундаментов, так как практически все виды столбчатых фундаментов можно построить своими руками. Видео и фотографии, инструкции и руководства, найденные в Интернете, также обычно дешевы или бесплатны.

Расчет стоимости большинства видов столбчатого фундамента можно произвести самостоятельно с помощью специальных онлайн-калькуляторов или программ. Многие из них достаточно легко найти в Интернете, они бесплатны и имеют интуитивно понятный интерфейс.

Как сделать столбчатый фундамент своими руками, видео

Заметки по гипотезе столбчатой ​​организации в соматосенсорной коре головного мозга

А Л Тауэр

• PMID: 1174930
• DOI: 10. 1159/000123621

А. Л. Тоу. Мозг Behav Evol. 1975.

Автор

А Л Тауэр

• PMID: 1174930
• DOI: 10.1159/000123621

Абстрактный

Пять принципов, составляющих гипотезу столбчатой ​​организации соматосенсорной коры головного мозга, рассматриваются в связи с их экспериментальными основаниями. Рассмотрены несколько важных следствий, вытекающих из этих принципов, и разработаны требования для их экспериментальной оценки. Установлено, что ряд конкретных измерений не обладает необходимой точностью: общее количество соматосенсорной мозговой ткани в каждой области, размеры, формы и степень перекрытия совокупных возбудительных рецептивных полей, количество различных модальностей и эквивалентность модальностей в наших исследованиях. различные языковые категории, размеры и формы колонок и, наконец, количество колонок для каждой модальности и общее количество колонок. Устанавливаются некоторые возможные расположения столбцов и оценивается их экспериментальная обнаруживаемость с использованием оптимальных условий и значений. Показано, что если столбчатая структура существует, она не поддается четкому обнаружению современными нейрофизиологическими методами и экспериментальными подходами. Понятие «элементарная функциональная единица» нуждается в четком определении; взятое за чистую монету, показано, что оно дает довольно необычные предсказания. Рассмотрены также условия, при которых гипотезу столбчатой ​​организации можно отличить от конкурирующей с ней гипотезы топографической организации.

Похожие статьи

• Пространственное распределение модальностей и рецептивных полей в сенсомоторной коре бодрствующих кошек.

  Slimp JC, Towe AL. Слимп Дж. К. и соавт. Опыт Нейрол. 1990 янв; 107(1):78-96. doi: 10.1016/0014-4886(90)

• -з. Опыт Нейрол. 1990. PMID: 2295320

• Организация корковой обработки мимических движений во время лизания у кошек.

  Хираба Х., Сато Т., Сайто К., Иваками Т., Мидзогути Н., Фукано М., Уэда К. Хираба Х. и др. Соматосенс ​​Мот Рез. 2007 Сентябрь; 24 (3): 115-26. дои: 10.1080/089

  701507401. Соматосенс ​​Мот Рез. 2007. PMID: 17853054

• Изображение головы и лица в постцентральной извилине макаки.

  Драйер Д.А., Лоэ П.Р., Мец К.Б., Уитсел Б.Л. Дрейер Д.А. и соавт. J Нейрофизиол. 1975 мая; 38(3):714-33. doi: 10.1152/jn.1975.38.3.714. J Нейрофизиол. 1975 год. PMID: 1127463

• Поток возбуждающих сигналов и связность в коре головного мозга: внимание на ствольную кору.

  Любке Ю., Фельдмейер Д. Любке Дж. и др. Структура мозга Функц. 2007 июль; 212(1):3-17. doi: 10.1007/s00429-007-0144-2. Epub 2007 1 июня. Структура мозга Функц. 2007. PMID: 17717695 Обзор.

• Двусторонние нейроны рецептивного поля и каллозальные связи в соматосенсорной коре.

  Ивамура Ю. Ивамура Ю. Philos Trans R Soc Lond B Biol Sci. 2000 29 февраля; 355 (1394): 267-73. doi: 10.1098/rstb.2000.0563. Philos Trans R Soc Lond B Biol Sci. 2000. PMID: 10724460 Бесплатная статья ЧВК. Обзор.

Посмотреть все похожие статьи

Цитируется

• Биоморфная модель корковой колонки для поиска изображений на основе содержимого.

  Тельных А., Нуидель И., Шемагина О. , Яхно В. Тельных А. и соавт. Энтропия (Базель). 2021 3 ноября; 23 (11): 1458. дои: 10.3390/e23111458. Энтропия (Базель). 2021. PMID: 34828156 Бесплатная статья ЧВК.

• Математическая основа для кодирования мест в слуховой системе.

  Рейес АД. Рейес АД. PLoS Comput Biol. 2021 авг 2;17(8):e1009251. doi: 10.1371/journal.pcbi.1009251. Электронная коллекция 2021 авг. PLoS Comput Biol. 2021. PMID: 34339409 Бесплатная статья ЧВК.

• Бочки без бочек у американской водяной землеройки.

  Катания К.С., Катания Э.Х., Сойер Э.К., Лейтч Д.Б. Катания К.С. и др. ПЛОС Один. 3 июня 2013 г .; 8 (6): e65975. doi: 10.1371/journal.pone.0065975. Печать 2013. ПЛОС Один. 2013. PMID: 23755296 Бесплатная статья ЧВК.
