Стоимость армопояса между этажами за погонный метр: за погонный метр, расчет стоимости заливки, а также сколько возьмут за работу вручную и миксером?

Строительство монолитного армированного пояса для дома в Днепре | цена армопояса

Игорь • Обновление: 20 февраля, 2022

Изготовление армопояса с материалами – 1050 грн за 1 м.пог. на 2022 год в Днепре

В эту цену входят все работы по строительству армопояса

Нужен ли армопояс для дома из газобетона и дома из кирпича?

Расчёт стоимости строительства армопояса для дома из газобетона на 2022 год

Строительство армопояса для дома из кирпича

Расчёт стоимости строительства армированного пояса для дома из кирпича на 2022 год

Нужен ли армопояс для дома из газобетонных блоков?

Нужен ли армопояс для дома из кирпича?

Производители газобетонных блоков в своих руководствах утверждают, что коттеджи из газобетонных блоков высотой до 2 этажей можно строить без заливки армированного пояса, т.

Что касается монолитных перекрытий из железобетона, то здесь роль армопояса играет само перекрытие – утолщение перекрытия и дополнительное армирование в районе контакта со стенами.

Для железобетонных пустотных плит рекомендуется делать армопояс из U-блоков, в которые устанавливается арматурный каркас и заливается бетон.

Так же под плиты перекрытия длиной свыше 6 м необходимо изготовить железобетонный армопояс толщиной 50 – 120 мм и шириной 200 мм с армированием арматурой в 2 или 3 ряда.

При меньшей длине плит, допускается их укладка на слой раствора толщиной 5 – 20 мм или через пластичную прокладку.

Для совместной работы железобетонных пустотных плит на восприятие локальных нагрузок (перегородки и пр. ), по периметру необходимо изготовить железобетонный обвязывающий контур. Кроме того, арматура закладывается между плит с заходом в контур. Это можно рассматривать как армированный пояс, который изготавливается в одном уровне с плитами.

Для совместной работы плит также необходимо разваривать их вместе арматурой. Для этого применяют арматуру д.12, изгибают её так, чтобы она вошла в петли рядом лежащих плит. Петли сваривают с арматурой и бетонируют отверстия в районе петель.

Для домов из кирпича всё намного проще. При марке кирпича М 100 — М 150 и марки раствора М 50 — М 75, прочность стен в 3 – 4 раз выше, чем прочность газобетонной кладки.

Вместо армопояса последние 4 ряда кладки армируются кладочной сеткой из проволоки д. 4 мм. Плиты укладываются на раствор толщиной 10 – 20 мм с уложенной в него арматурой д.8. По периметру также допускается изготовление железобетонного обвязывающего контура.

Однако не смотря на рекомендации производителей, современное строительство ведётся с обязательным изготовлением монолитных армопоясов под междуэтажное перекрытие каждого этажа и под мауэрлат кровли.

А при наличии более двух этажей с обязательным изготовлением железобетонного каркаса. Связано это с тем, что строительные и проектные организации хотят перестраховаться, т.к. не всегда кладка производится качественно и с соблюдением инструкций производителя. Да и материалы могут не соответствовать необходимым характеристикам.

Основное назначение армированного пояса – передача нагрузок от перекрытия и кровли дома на стены с одновременным распределением нагрузок по всей длине стен. Ведь нагрузки, которые передаются на стены, в разных участках дома разные, а стены дома имеют оконные и дверные проёмы.

Если плиту весом в 3 тонны положить над перемычкой проёма, то перемычка может разрушиться. Поэтому, необходимо изготовить бетонный армированный пояс, который перераспределит нагрузки от плит на всю длину стен. Через стены нагрузка передаётся на фундамент, а с фундамента на грунт.

Таким образом, благодаря армопоясу, мы сможем равномерно распределить нагрузку на грунт по всей длине фундамента.

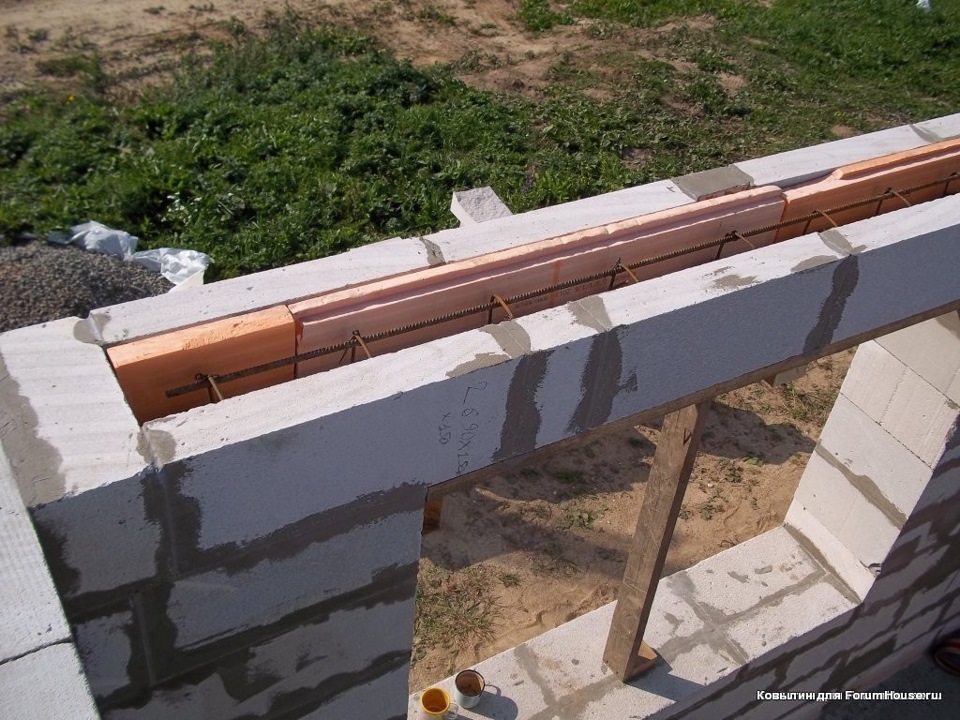

Изготовление монолитных армопоясов для дома из газобетона и для дома из кирпича имеет некоторые особенности. Разберёмся в этом.

1050 грн. за 1 м.пог – стоимость армопояса под ключ по ценам на 2022 год. В цену входит кладка газобетона толщ. 100 мм по периметру дома, заливка армопояса в опалубку.

Рассмотрим строительство армированного пояса для дома 8 х 10 м, стены которого выполнены из газобетонных блоков шириной 400 мм.

Опалубкой для данного армопояса служит: с внутренней стороны дома щиты из доски, а с наружной стороны выкладываются газобетонные блоки толщиной 100 мм. Эти блоки служат несъёмной опалубкой для бетона и одновременно являются утеплителем.

Кроме того, во время наружной отделки при оштукатуривании фасада, у нас получается однородная поверхность из газобетона, что исключает дальнейшее появление трещин. Бетон является хорошим мостиком холода и поэтому нуждается в утеплении.

Нередко, для увеличения эффекта утепления армированного пояса, с наружной стороны вместе с блоком укладывают экструдированный пенополистирол.

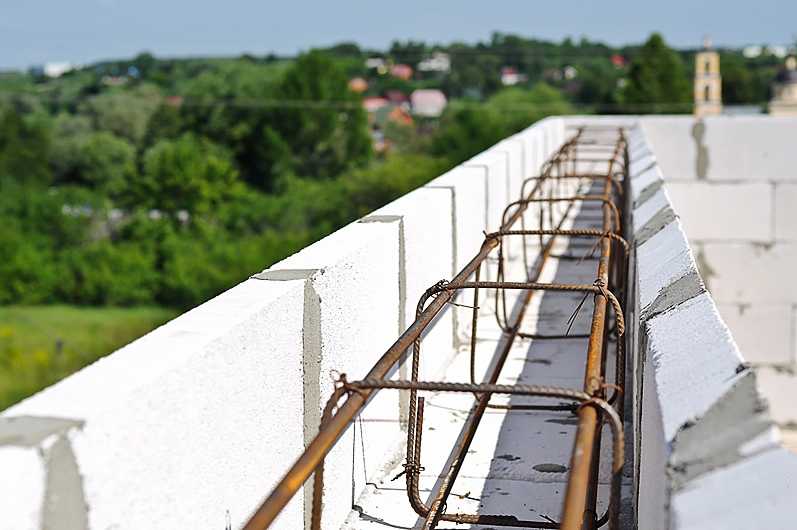

Вяжем армированный каркас из арматуры д. 12 в 4 ряда и арматуры д.8 для связки арматуры в каркас, которая гнётся в виде прямоугольного кольца. Каркасы между собой вяжутся с нахлёстом 400 мм, а на углах каркасы входят друг в друга. Дополнительно, углы каркаса усиливаем арматурой согнутой под 90 гр. с нахлёстом 500 мм.

Через каждые 800 мм к каркасу привязываем анкера из метрической резьбы д.12., загнутые с одной стороны в виде крючка. Анкера нужны для крепления мауэрлата кровли к армопоясу. Благодаря крючку анкер хорошо будет держаться в бетоне.

Итак, опалубка состоит из: с одной стороны щит опалубки, с другой стороны блок газобетона толщиной 100 мм, каркас из 4 прутов арматуры д. 12 и по всей длине армопояса прикрепили анкера для мауэрлата.

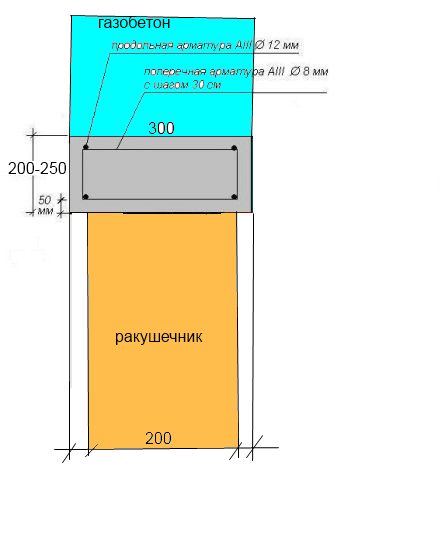

Высота армопояса 200 мм, ширина 300 мм. Ждём полного набора прочности и можем на армопояс укладывать плиты перекрытия железобетонные или балки перекрытия деревянные.

Стоимость строительства монолитного армопояса для дома из газобетонных блоков с утеплением ЭППС

В цену армопояса входят работы, материалы с услугами по доставке и разгрузке материалов, а также снятие опалубки и уборкой за собой.

Материалы необходимые для строительства монолитного армопояса:

• Бетон М 200 П4 — 3 м³ = 6600 грн
• Работа насоса для подачи бетона 3000 грн
• Газобетонные блоки толщ 100 мм: 0,72 м.куб х 2960 + 600 дост = 2730 грн
• Арматура д.12: 204 м х 25,3 = 5160 грн
• Арматура д.8: 145 м х 11,8 + 700 дост = 2410 грн
• Диски, вязальная проволока, гвозди, шурупы, плёнка, пластификатор — 800 грн
• Доска для опалубки 0,4м³ с доставкой — 4000 грн
• Итого, стоимость материалов для строительства армопояса: 24700 грн.

Стоимость строительства монолитного армированного пояса с работами и материалами будет составлять 24700 + 23660 = 48360 грн, где 23660 — стоимость работ по строительству армопояса и стоимость кладки зазобетона по периметру дома.

Стоимость армопояса за 1 м.пог, при длине стен 46 м, равна 1050 грн. Расчёт стоимости предоставлен по состоянию цен на работы и материалы на начало 2022 г.

Строительство армопояса для дома из кирпича в Днепре

Армопояс для дома из кирпича конструктивно не отличается.

Щиты к стенам крепим дюбелями через каждые 500 мм.

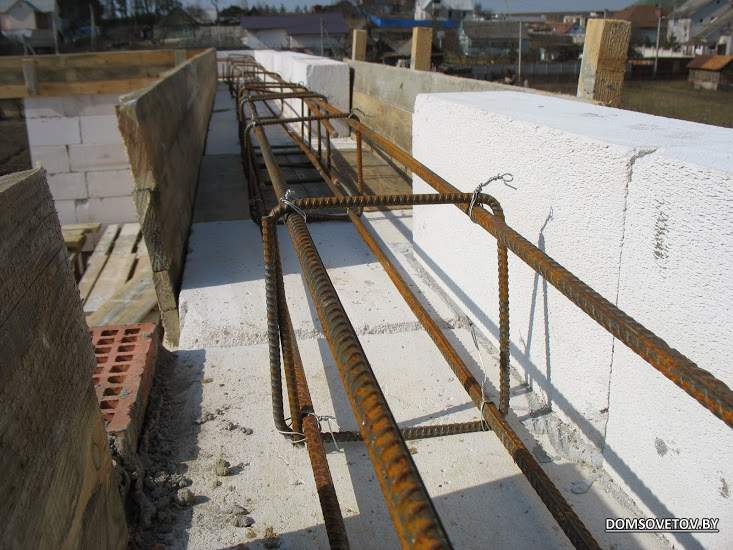

Изготавливаем армированный каркас из 4 рядов арматуры диаметром 12 мм.

Бетон для армопояса используем М 250 и заливаем вручную из бетономешалки.

По окончании работ, армопояс накрываем плёнкой и оставляем на 28 дней для набора прочности. Необходимо первые три дня периодически каждые три часа заливать армопояс водой, не допуская высыхания бетона.

При такой конструкции возможно промерзание стены в районе армопояса, т.к. бетон и кирпич имеют малое тепловое сопротивление. При низкой температуре в помещении – 20 гр. и ниже, в районе армопояса возможно образование конденсата. Это в свою очередь приведёт к образованию плесени.

Чтобы избежать это, армопояс утепляем экструдированным пенополистиролом или минеральной ватой. Утеплитель укладываем между бетоном и кладкой кирпича плотно друг к другу, для избежания мостиков холода. Щели между плитами пенополистирола задуваем пеной. Если утепление производим минеральной ватой, то необходимо выбирать вату с максимальной плотностью.

Так как ширина кирпича 120 мм, и толщина пенополистирола 50 мм, то ширина самого монолитного армированного пояса будет 220 мм. Если мы хотим увеличить ширину армопояса или есть необходимость увеличить толщину пенополистирола, то вместо кирпича толщиной 120 мм кладём половинчатый кирпич толщиной 65 мм.

Интересно будет смотреться, если выложить в районе армопояса, три ряда кирпича другого цвета или фактуры.

Итак, для дома со стенами из кирпича, опалубка состоит из: с наружной стороны – из кирпича и экструдированного пенополистирола толщиной 50 мм, с другой стороны – щиты опалубки из досок.

Армированный каркас состоит из арматуры д.12 в 4 ряда и вместо арматуры д.8 возьмём кладочную сетку шириной 1 м. Так же изготавливаем анкера из метрической резьбы для последующего монтажа мауэрлата. Высота армопояса 200 мм, ширина 220 мм. Стоимость кладки кирпича учтём в этом разделе.

Расчет стоимости армированного монолитного пояса — армопояса для стен из кирпича.

1200 грн. за 1 м.пог – стоимость армопояса для кирпичного дома под ключ на 2022 год. В стоимость входит лицевая кладка кирпича на наруже армопояса, и утепление армопояса экструдированным пенополистиролом ЭППС толщиной 50 мм.

В состав работ входит:

• Изготовление армированного каркаса
• Кладка трёх рядов кирпича лицевого по периметру дома в районе армопояса
• Установка опалубки, монтаж пенополистирола экструдированного
• Изготовление лесов
• Заливка бетона с бетономешалки в ручную
• Разборка опалубки

Стоимость материалов для строительства армопояса с доставкой:

• Песок и щебень: 1400 + 3500 = 4900 грн
• Кирпич облицовочный : 420 шт х 15 грн + 1300 дост и разгрузка = 7600 грн
• Кладка кирпича лицевая: 5500 грн
• Арматура д.12: 204 м х 25,3 = 5160 грн
• Арматура д. 8: 145 м х 11,8 + 700 дост = 2410 грн
• Экструдированный пенополистирол: 11 листов х 1100 грн = 1210 грн
• Цемент М 500 для армопояса и для кладки: 30 мешков х 98 + 700 дост = 3640 грн
• Доска для опалубки 0,4м³ с доставкой — 4000 грн
• Диски, вязальная проволока, гвозди, шурупы, плёнка, пластификатор — 1000 грн
• Итого, стоимость материалов для строительства армопояса: 35400 грн.

Итого, стоимость строительства армопояса для дома из кирпича составляет 35400 + 20700 = 56100 грн. или 1200 грн за 1 м.пог. армированного монолитного пояса. Следует отметить, что в расчёт включены стоимость работ и материалов по строительству армопояса и кладке кирпича, который является несъёмной опалубкой для бетона. Расчёт произведен исходя из цен на материалы и строительные работы на начало 2022 года в г. Днепр, Днепропетровск.

ᐉ Армопояс цены 2022 на заливку, монтаж, изготовление армопояса в Запорожье в г.

Установка на строящееся здание армопояса в Запорожье – это необходимость, чтобы конструкция была прочной и жесткой. Информация актуальна на 2022 г. Благодаря этому дом будет более успешно противостоять стихии и не трескаться под ее воздействием. Возводить укрепление следует только профессиональным мастерам, которых легко найти на строительном портале RABOTNIKI.UA. Дополнительно тут вы можете узнать цену армопояса за погонный метр.

Где происходит заливка армопояса?

В процессе возведения здания армопояс выполняют в нескольких местах, в зависимости от выбора фундамента, материала для кладки стен, этажности всего сооружения. От этого также будет зависеть и цена на монтаж армопояса.

Рассмотрим, на каких участках здания выполняют укрепление.

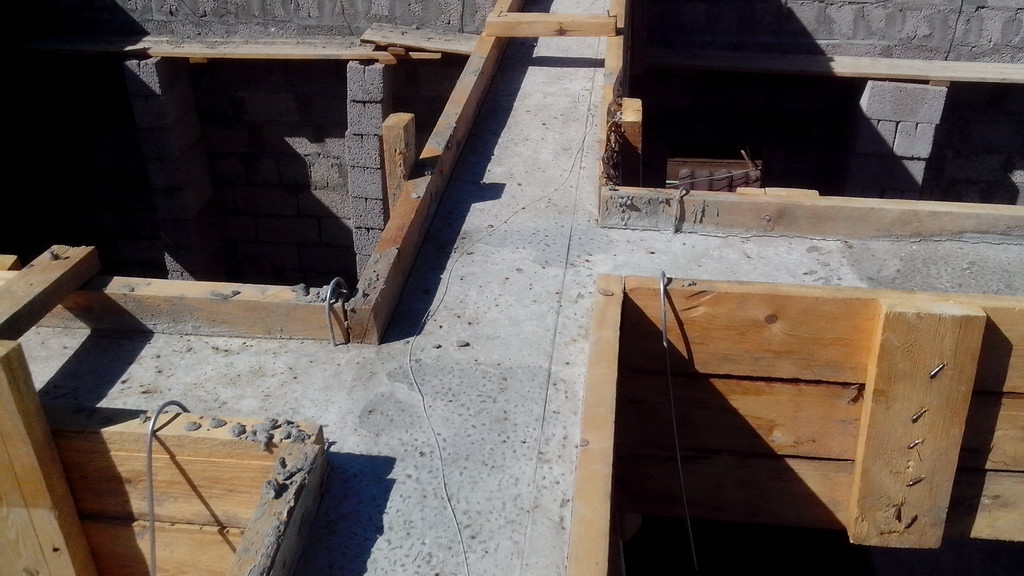

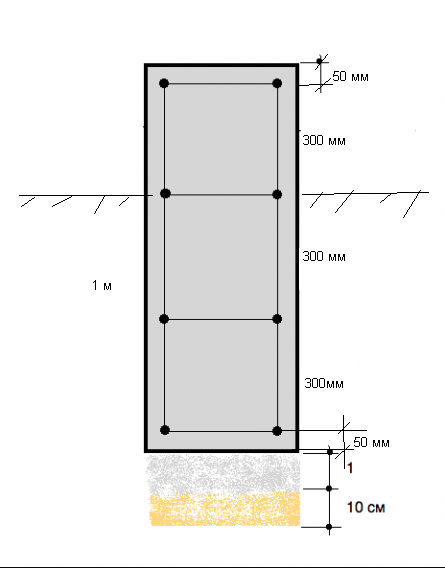

• Ростверк. Это первый пояс укрепления, который выполняют перед фундаментом, делая крепче основание дома. Если это ленточный фундамент, то арматура заливается в траншее, а после укладывается фундамент. Для свайного фундамента ростверк объединяет их оголовки. Такой армопояс может быть заглубленным, повышенным или высоким.
• Цокольный. Укрепление монтируется между фундаментом и нижней частью стены.

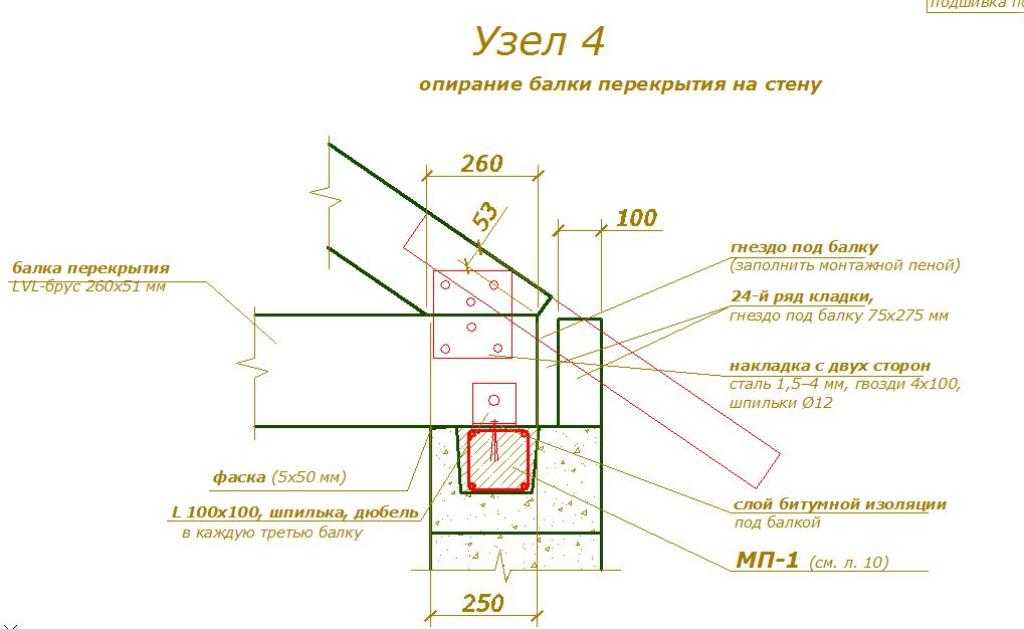

• Укрепление между этажами. Предназначено для поддержки нагрузки от плит перекрытия.
• Разгрузочный. Его используют для укрепление мауэрлата.

Армопояс: изготовление конструкции

Обустройство армопояса не очень сложное, необходимо только соблюсти технологию его возведения и заливки. Последовательность действий состоит из нескольких стандартных этапов. Рассмотрим их.

• Установка опалубки. Это начало будущей конструкции. Необходимо выполнить замеры и соорудить щиты из железа или дерева. Далее их нужно установить в том месте, где будет выполняться армопояс. Обязательно загерметизируйте стыки и угловые соединения, чтобы в процессе заливки не вытекал бетон.
• Изготовление каркаса из арматуры. Для этого следует взять пруты, диаметром двенадцать-четырнадцать миллиметров, которые нужно скрепить поперечными и вертикальными перемычками. Готовый каркас следует уложить в траншею подготовленной опалубки. Рекомендует не скреплять элементы каркаса сваркой, чтобы не нарушить прочностные свойства материала. Формируя каркас нужно помнить о зазоре в пятьдесят миллиметров от краев бетона к арматуре.
• Заливка бетона в траншею. Его можно изготовить самостоятельно или приобрести уже готовый. Если работы будут выполняться самостоятельно, тогда в смесь можно добавить суперпластификаторы и ускорители набора прочности, чтобы улучшить свойства материала.

После того как бетон будет залит, его на сутки нужно прикрыть от солнечных лучей, а после периодически смачивать водой до полного застывания конструкции. Следует отметить, что опалубка может быть съемной или несъемной. Это зависит от высоты армопояса и его назначения (под перекрытия, укрепление стен и т.д.).

Такие нюансы могут знать только специалисты, которые постоянно работают в этом направлении и имеют большой опыт работы. Найти мастеров, которые смогут сделать все идеально, можно при помощи портала RABOTNIKI. UA. Если вас также интересует стоимость заливки армопояса, тогда просто перейдите во вкладку “Расценки” или “Расчет”.

Если же вы являетесь квалифицированным специалистом, при помощи нашего сервиса легко найти для себя работу. Создайте профиль, заполните наиболее подробно все графы, добавьте примеры своих работ и оставьте заявки по вакансиями по своей специализации.
