Стоимость армопояса между этажами за погонный метр: Цена армопояса: за погонный метр, расчет стоимости заливки, а также сколько возьмут за работу вручную и миксером? — Городское поселение Быково

Строительство монолитного армированного пояса для дома в Днепре | цена армопояса

Игорь • Обновление: 20 февраля, 2022

Изготовление армопояса с материалами – 1050 грн за 1 м.пог. на 2022 год в Днепре

В эту цену входят все работы по строительству армопояса

Нужен ли армопояс для дома из газобетона и дома из кирпича?

Расчёт стоимости строительства армопояса для дома из газобетона на 2022 год

Строительство армопояса для дома из кирпича

Расчёт стоимости строительства армированного пояса для дома из кирпича на 2022 год

Нужен ли армопояс для дома из газобетонных блоков?

Нужен ли армопояс для дома из кирпича?

Производители газобетонных блоков в своих руководствах утверждают, что коттеджи из газобетонных блоков высотой до 2 этажей можно строить без заливки армированного пояса, т.

Что касается монолитных перекрытий из железобетона, то здесь роль армопояса играет само перекрытие – утолщение перекрытия и дополнительное армирование в районе контакта со стенами.

Для железобетонных пустотных плит рекомендуется делать армопояс из U-блоков, в которые устанавливается арматурный каркас и заливается бетон.

Так же под плиты перекрытия длиной свыше 6 м необходимо изготовить железобетонный армопояс толщиной 50 – 120 мм и шириной 200 мм с армированием арматурой в 2 или 3 ряда.

При меньшей длине плит, допускается их укладка на слой раствора толщиной 5 – 20 мм или через пластичную прокладку.

Для совместной работы железобетонных пустотных плит на восприятие локальных нагрузок (перегородки и пр. ), по периметру необходимо изготовить железобетонный обвязывающий контур. Кроме того, арматура закладывается между плит с заходом в контур. Это можно рассматривать как армированный пояс, который изготавливается в одном уровне с плитами.

Для домов из кирпича всё намного проще. При марке кирпича М 100 — М 150 и марки раствора М 50 — М 75, прочность стен в 3 – 4 раз выше, чем прочность газобетонной кладки.

Вместо армопояса последние 4 ряда кладки армируются кладочной сеткой из проволоки д. 4 мм. Плиты укладываются на раствор толщиной 10 – 20 мм с уложенной в него арматурой д.8. По периметру также допускается изготовление железобетонного обвязывающего контура.

Однако не смотря на рекомендации производителей, современное строительство ведётся с обязательным изготовлением монолитных армопоясов под междуэтажное перекрытие каждого этажа и под мауэрлат кровли.

А при наличии более двух этажей с обязательным изготовлением железобетонного каркаса. Связано это с тем, что строительные и проектные организации хотят перестраховаться, т.к. не всегда кладка производится качественно и с соблюдением инструкций производителя. Да и материалы могут не соответствовать необходимым характеристикам.

Основное назначение армированного пояса – передача нагрузок от перекрытия и кровли дома на стены с одновременным распределением нагрузок по всей длине стен. Ведь нагрузки, которые передаются на стены, в разных участках дома разные, а стены дома имеют оконные и дверные проёмы.

Если плиту весом в 3 тонны положить над перемычкой проёма, то перемычка может разрушиться. Поэтому, необходимо изготовить бетонный армированный пояс, который перераспределит нагрузки от плит на всю длину стен. Через стены нагрузка передаётся на фундамент, а с фундамента на грунт.

Таким образом, благодаря армопоясу, мы сможем равномерно распределить нагрузку на грунт по всей длине фундамента.

Изготовление монолитных армопоясов для дома из газобетона и для дома из кирпича имеет некоторые особенности. Разберёмся в этом.

1050 грн. за 1 м.пог – стоимость армопояса под ключ по ценам на 2022 год. В цену входит кладка газобетона толщ. 100 мм по периметру дома, заливка армопояса в опалубку.

Рассмотрим строительство армированного пояса для дома 8 х 10 м, стены которого выполнены из газобетонных блоков шириной 400 мм.

Кроме того, во время наружной отделки при оштукатуривании фасада, у нас получается однородная поверхность из газобетона, что исключает дальнейшее появление трещин. Бетон является хорошим мостиком холода и поэтому нуждается в утеплении.

Нередко, для увеличения эффекта утепления армированного пояса, с наружной стороны вместе с блоком укладывают экструдированный пенополистирол.

Вяжем армированный каркас из арматуры д. 12 в 4 ряда и арматуры д.8 для связки арматуры в каркас, которая гнётся в виде прямоугольного кольца. Каркасы между собой вяжутся с нахлёстом 400 мм, а на углах каркасы входят друг в друга. Дополнительно, углы каркаса усиливаем арматурой согнутой под 90 гр. с нахлёстом 500 мм.

Через каждые 800 мм к каркасу привязываем анкера из метрической резьбы д.12., загнутые с одной стороны в виде крючка. Анкера нужны для крепления мауэрлата кровли к армопоясу. Благодаря крючку анкер хорошо будет держаться в бетоне.

Итак, опалубка состоит из: с одной стороны щит опалубки, с другой стороны блок газобетона толщиной 100 мм, каркас из 4 прутов арматуры д. 12 и по всей длине армопояса прикрепили анкера для мауэрлата.

Высота армопояса 200 мм, ширина 300 мм. Ждём полного набора прочности и можем на армопояс укладывать плиты перекрытия железобетонные или балки перекрытия деревянные.

Стоимость строительства монолитного армопояса для дома из газобетонных блоков с утеплением ЭППС

В цену армопояса входят работы, материалы с услугами по доставке и разгрузке материалов, а также снятие опалубки и уборкой за собой.

Материалы необходимые для строительства монолитного армопояса:

• Бетон М 200 П4 — 3 м³ = 6600 грн
• Работа насоса для подачи бетона 3000 грн
• Газобетонные блоки толщ 100 мм: 0,72 м.куб х 2960 + 600 дост = 2730 грн

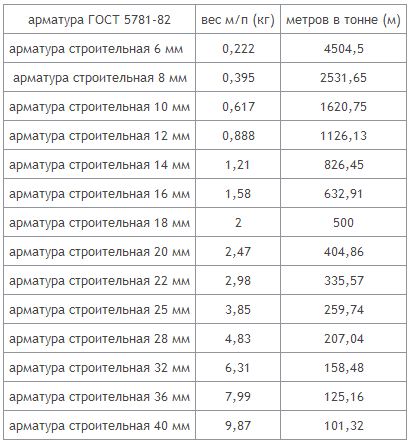

• Арматура д.12: 204 м х 25,3 = 5160 грн
• Арматура д.8: 145 м х 11,8 + 700 дост = 2410 грн
• Диски, вязальная проволока, гвозди, шурупы, плёнка, пластификатор — 800 грн
• Доска для опалубки 0,4м³ с доставкой — 4000 грн
• Итого, стоимость материалов для строительства армопояса: 24700 грн.

Стоимость строительства монолитного армированного пояса с работами и материалами будет составлять 24700 + 23660 = 48360 грн, где 23660 — стоимость работ по строительству армопояса и стоимость кладки зазобетона по периметру дома.

Стоимость армопояса за 1 м.пог, при длине стен 46 м, равна 1050 грн. Расчёт стоимости предоставлен по состоянию цен на работы и материалы на начало 2022 г.

Строительство армопояса для дома из кирпича в Днепре

Армопояс для дома из кирпича конструктивно не отличается.

С наружной стороны выкладываем облицовочный кирпич, который будет служить в качестве несъёмной опалубки. С другой стороны опалубку изготавливаем из щитов доски, оббитых плёнкой.

Щиты к стенам крепим дюбелями через каждые 500 мм.

Изготавливаем армированный каркас из 4 рядов арматуры диаметром 12 мм.

Бетон для армопояса используем М 250 и заливаем вручную из бетономешалки.

По окончании работ, армопояс накрываем плёнкой и оставляем на 28 дней для набора прочности. Необходимо первые три дня периодически каждые три часа заливать армопояс водой, не допуская высыхания бетона.

При такой конструкции возможно промерзание стены в районе армопояса, т.к. бетон и кирпич имеют малое тепловое сопротивление. При низкой температуре в помещении – 20 гр. и ниже, в районе армопояса возможно образование конденсата. Это в свою очередь приведёт к образованию плесени.

Чтобы избежать это, армопояс утепляем экструдированным пенополистиролом или минеральной ватой. Утеплитель укладываем между бетоном и кладкой кирпича плотно друг к другу, для избежания мостиков холода. Щели между плитами пенополистирола задуваем пеной. Если утепление производим минеральной ватой, то необходимо выбирать вату с максимальной плотностью.

Так как ширина кирпича 120 мм, и толщина пенополистирола 50 мм, то ширина самого монолитного армированного пояса будет 220 мм. Если мы хотим увеличить ширину армопояса или есть необходимость увеличить толщину пенополистирола, то вместо кирпича толщиной 120 мм кладём половинчатый кирпич толщиной 65 мм.

Интересно будет смотреться, если выложить в районе армопояса, три ряда кирпича другого цвета или фактуры.

Итак, для дома со стенами из кирпича, опалубка состоит из: с наружной стороны – из кирпича и экструдированного пенополистирола толщиной 50 мм, с другой стороны – щиты опалубки из досок.

Армированный каркас состоит из арматуры д.12 в 4 ряда и вместо арматуры д.8 возьмём кладочную сетку шириной 1 м. Так же изготавливаем анкера из метрической резьбы для последующего монтажа мауэрлата. Высота армопояса 200 мм, ширина 220 мм. Стоимость кладки кирпича учтём в этом разделе.

Расчет стоимости армированного монолитного пояса — армопояса для стен из кирпича.

1200 грн. за 1 м.пог – стоимость армопояса для кирпичного дома под ключ на 2022 год. В стоимость входит лицевая кладка кирпича на наруже армопояса, и утепление армопояса экструдированным пенополистиролом ЭППС толщиной 50 мм.

В состав работ входит:

• Изготовление армированного каркаса
• Кладка трёх рядов кирпича лицевого по периметру дома в районе армопояса
• Установка опалубки, монтаж пенополистирола экструдированного
• Изготовление лесов
• Заливка бетона с бетономешалки в ручную
• Разборка опалубки

Стоимость материалов для строительства армопояса с доставкой:

• Песок и щебень: 1400 + 3500 = 4900 грн
• Кирпич облицовочный : 420 шт х 15 грн + 1300 дост и разгрузка = 7600 грн
• Кладка кирпича лицевая: 5500 грн
• Арматура д.12: 204 м х 25,3 = 5160 грн
• Арматура д. 8: 145 м х 11,8 + 700 дост = 2410 грн
• Экструдированный пенополистирол: 11 листов х 1100 грн = 1210 грн
• Цемент М 500 для армопояса и для кладки: 30 мешков х 98 + 700 дост = 3640 грн
• Доска для опалубки 0,4м³ с доставкой — 4000 грн
• Диски, вязальная проволока, гвозди, шурупы, плёнка, пластификатор — 1000 грн
• Итого, стоимость материалов для строительства армопояса: 35400 грн.

Итого, стоимость строительства армопояса для дома из кирпича составляет 35400 + 20700 = 56100 грн. или 1200 грн за 1 м.пог. армированного монолитного пояса. Следует отметить, что в расчёт включены стоимость работ и материалов по строительству армопояса и кладке кирпича, который является несъёмной опалубкой для бетона. Расчёт произведен исходя из цен на материалы и строительные работы на начало 2022 года в г. Днепр, Днепропетровск.

Как правильно сделать армопояс под плиты перекрытия, U-блоки и какие виды армопояса бывают?| Статьи от «Сибстрой» в Челябинске

При возведении дома существует множество задач, которые необходимо решить еще на проектной стадии. Одной из таких задач является армопояс при кладке полистиролбетонных перемычек под перекрытия.

Для повышения прочности несущих внешних стен, и сохранении целостности конструкции при проседании грунта необходимо делать армопояс. Он помогает зданию сопротивляться деформирующим нагрузкам: ветру, неравномерной усадке конструкции, неравномерной осадке почвы под конструкцией, небольшим сдвигам почвы, сезонным и суточным температурным колебаниям, осадкам.

Данного рода нагрузки создают сильное давление на кладку в местах опоры перемычек и плит перекрытий.

Также для предотвращения деформации перемычку из полистиролбетона защищает прочный каркас из арматуры.

Армированный пояс представляет собой железобетонный слой, укладывающийся вдоль внешних стен возводимого дома по всему периметру.

Основным предназначением армопояса под перекрытия является не повышение несущей способности кладки, а разделение нагрузки и минимизация риска появления трещин, кроме того он также увеличивает прочность несущих внешних стен.

Монтаж армопояса

Монтаж плит перекрытия по строительным нормам не выполняется сразу на строительные блоки, поскольку создаваемая нагрузка может значительно превысить прочность материала, из которого возведены стены. Армопояс под плиты обязательно должен быть замкнутым и непрерывным по длине. Если постройка двухэтажная, то армопояс следует монтировать после кладки стен 1 этажа и перед монтажом крыши.

Начинать монтаж армопояса необходимо с изготовления опалубки таких габаритов: высота – 300 мм, а ширина равна толщине стен. Для изготовления опалубки лучше использовать 20 мм доску. Далее не высоте примерно 50 мм от низа доски она крепится саморезами с внутренней и внешней стороны. Для скрепления 2х сторон опалубки доски поперечно скрепляют более тонкой доской с шагом 1000 мм.

Далее приступаем к изготовлению каркаса непосредственно внутри опалубки. Из 12 миллиметровой арматуры изготавливается лесенка с шагом 500-700 мм, закрепляя поперечные скрепляющие прутья сваркой или проволокой. Места стыка и пересечения стен для надежности лучше всего скреплять сваркой.

При укладке каркаса необходимо с каждой стороны опалубки делать 50 мм отступ, чтобы каркас со всех сторон был утоплен в бетоне, а также после изготовления каркаса его нужно выставить по уровню. Если нагрузка на стены довольно большая, то лучше использовать параллелепипедную конструкцию каркаса.
Последний этап в монтаже армопояса – заливка его песчаным раствором с щебенкой. Заливать армопояс лучше в один этап, чтобы слои бетона равномерно высыхали. После заливки бетона необходимо удаление пустоты методом штыкования.

Чтобы установить ребристые металлические прутья в полистиролбетонные блоки необходимо сделать штробы штроборезом. Сделанные каналы необходимо очистить от сколов/пыли и смочить.

Для монтажа в блоки лучше всего применять арматуру сечением 8 мм. Перед монтажом прутьев каналы необходимо залить клеем или цементно-песчаным раствором (мягко замешенным). Далее необходимо уложить прутья в залитые штробы и убрать лишний клей/раствор. После этого можно приступать к последующим строительным работам.

Армопояс из кирпича

Если дом строится из кирпичей, то вместо монолитного армопояса можно сделать армопояс из кирпичей. Его делают прямо во время кладки кирпича, и его конструкция зависит от особенностей постройки. Кирпичный пояс не требует опалубки, поскольку арматура укладывается прямо на кирпич, а если используется сетка, то ее толщина должна быть не менее 5 мм.

Армопояс из U-блока

При строительстве зданий предназначенные для армопояса U-блоки применяются в качестве универсального опалубочного материала. С их помощью решают задачу экранирования возможных теплопотерь. Конструкция U-блоков для армопояса позволяет использовать их в конструктивных решениях различных узлов с увеличенными прочностными характеристиками.

Одним из главных преимуществ материала является возможность использовать его без дополнительной теплоизоляции. Это увеличивает темпы строительства, делает работы максимально рентабельными.
По своим габаритным параметрам U-блоки соответствую общестроительным стандартам.

Монтаж этих элементов производится без использования обязательной опорной подушки. Работать с U-блоками можно без грузоподъемных механизмов, так как они имеют небольшой вес и удобные габариты. Материал является незаменимым при работе с клеевыми составами и формировании кладки с тонкими швами.

Виды армопояса

1. Ростверк

Как правило, этот нижний армированный пояс выполняет роль опоры стен фундамента. Для его возведения роют траншею, глубина которой определяется в зависимости от типа грунта и сложности постройки (вес постройки, этажность и т.д.).

Высота пояса обычно от 300 до 500 мм, а ширина 700-1200 мм, шаг обвязки в пределах 200 мм. Зачастую для ростверка используют металлические ребристые прутья сечением 12-14 мм. В подготовленные траншеи засыпают песчано-гравийную подушку и укладывают на нее армопояс.

Чтобы не начался коррозионный процесс лучше всего армированный пояс уложить на половинку кирпича, чтобы армопояс был весь залит бетоном. Если грунт на строительной площадке не устойчивый необходимо увеличить высоту армопояса в 2 раза. Для лучшей прочности необходимо производить заливку траншеи в 2 этапа, заливая половину траншеи на 1 этапе и вторую половину на втором.

2. Цокольный

В случае, когда в качестве перекрытий используются плиты, цокольный пояс лучше устанавливать по всем несущим стенам. Высота слоя – от 200 до 400 м., ширина определяется конечной толщиной стен.

Для данного пояса используется 12 миллиметровая арматура с шагом поперечных прутков 9-10 мм. Перед началом монтажа армопояса необходимо выложить по краям стены перегородки в половину кирпича высотой 400 мм.

Между созданными перегородками монтируются прутья/армирующая сетка и заливается сверху бетоном. Также данный слой необходимо гидроизолировать, дабы уберечь дом от проникновения влаги;

3. Межэтажный

Данного типа пояс возводится для укрепления стен и равномерного разделения нагрузки опирания плит перекрытия на всю конструкцию дома. Благодаря этому поясу стены не расходятся под воздействием осевых нагрузок.

Межэтажный пояс лучше всего изготавливать с каркасом из 4-х 12 миллиметровых арматур высотой примерно 40 см. Данный слой укладывается по периметру всех несущих стен. Если толщина стен меньше 500 мм, то в качестве опалубки можно использовать кирпичную кладку, если больше, то необходима деревянная опалубка, монтируемая обычным способом.

4. Разгрузочный

Данный пояс выполняет 3 основные функции:

1) разделяет нагрузки от стропильной системы и крыши,

2) дает возможность надежно закрепить мауэрлат,

3) выравнивает горизонталь стен, что значительно упрощает процесс построения стропильной системы.

Все технологические особенности возведения данного пояса аналогичны межэтажному поясу. Когда монтаж плит не намечается, то пояс устанавливают по границам внешних стен, если стропильная конструкция наклонная, то не будет лишним установить пояс на среднюю несущую стену.
