Что такое монолитная стена? И как ее строят?

Дмитрий Крылов

Эксперт по частным домам. Опыт загородного проживания: 30 лет.

Вопрос от читателя нашего портала: Что такое монолитная стена? И как ее строят?

Ответ:  Монолитные дома сегодня очень популярны. Все благодаря быстрой скорости строительства, низкой себестоимости, высокой прочности стен и перекрытий.

Монолитными стены называют потому, что их строят полностью из бетона. Его заливают в определенные формы, после чего он застывает и образует прочную конструкцию. В отличие от блочных и кирпичных стен, монолит отличается не только большей прочностью, но и большей герметичностью и, что самое главное, имеет гладкую поверхность, благодаря чему на него намного проще наносить утеплитель.

Какой бетон используют для монолитных стен?

Бетонная смесь, используемая для заливки таких стен, должна иметь соответствующий класс прочности. Как правило, используется бетон марки М200 или М250, для многоэтажных зданий — от М350.

Это достаточно прочный бетон, однако готовить такую смесь на строительной площадке не рекомендуется, поскольку неизвестно, удастся ли достичь этого класса. Лучше всего заказывать готовый бетон на заводе.

Как монолитным стенам придают форму?

Бетон — изначально жидкая субстанция. Чтобы он затвердел, ему нужно время. Поэтому на время его затвердевания его прочно фиксируют опалубками.

Опалубки могут быть разными: съемными или несъемными. Первые снимают после того, как бетон затвердеет, вторые — остаются частью конструкции стен. Они могут сдаваться в аренду или продаваться как готовые конструкции для сборки стен.

Как заливают бетоном?

Перед заливкой стены важно не забыть изолировать опалубку от налипшего на нее бетона. Как правило, монолитные опалубки устанавливают на расстоянии, равном толщине стены, после чего разводят и дополнительно соединяют между собой, чтобы они не разорвались при заполнении бетонной смесью.

Чаще всего бетонные стены заливают при помощи бетоновоза или автобетононасоса. Чтобы предотвратить расслоение бетона, в зависимости от плотности бетонной смеси, его рекомендуется подавать с соответствующей высоты. Если бетон жидкий, высота не должна превышать 50 см, при этом более плотный бетон можно подавать с большей высоты.

Что происходит дальше?

После того, как бетон наберет достаточную прочность, если опалубка съемная, ее снимают со стен. Важно, чтобы для этого были подходящие погодные условия (отсутствие дождей, мокрого снега и пр.) и температура не ниже 5 °C. В противном случае строители ждут несколько недель, чтобы быть точно уверенными, что бетон схватится как надо.

После удаления опалубочных плит с готовой стены, их тщательно отмывают от бетона и готовят для строительства следующих конструкций по проекту.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

толщина, опалубка, армирование, усиление проемов, как сделать своими руками

Домой Типы домов Монолитный дом Устройство монолитных стен для частного дома. Технология возведения своими руками

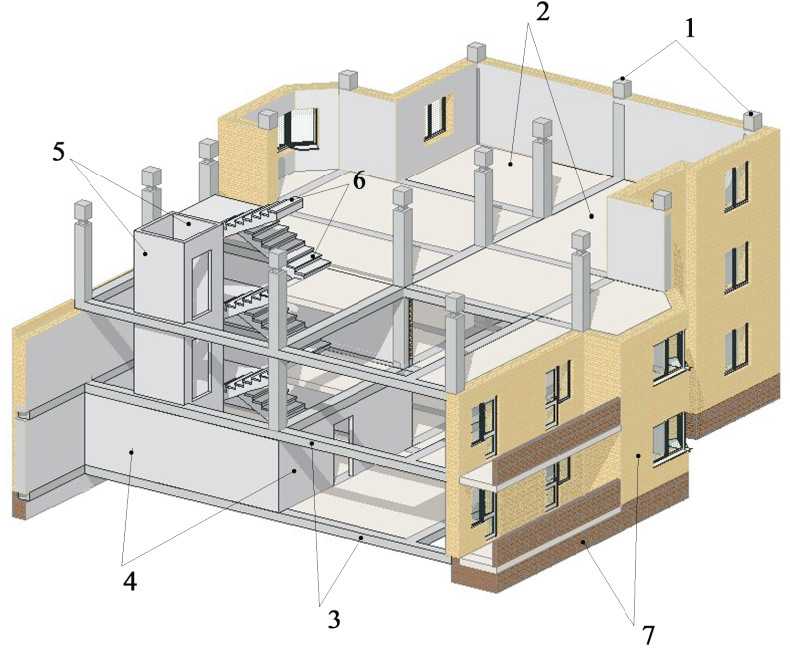

Монолитные стены  – ограждающая конструкция в системе монолитно-каркасной технологии. Сочетание бетона и металлической арматуры даёт хорошие эксплуатационные качества при невысокой стоимости.

Преимущества и недостатки

Монолитно-каркасная технология имеет следующие преимущества:

• здания возводятся в сжатые сроки;
• единая конструкция без швов прочна и надёжна, непродуваема, мостиков холода не образуется;
• помещения монолитных домов имеют свободную планировку;
• легко выполняются сложные архитектурные арочные, криволинейные элементы;
• повышенный срок эксплуатации монолитных железобетонных строений;
• ровная гладкая поверхность стен отделывается без подготовительных работ.

К недостаткам монолитных стен относят низкую звукоизоляцию, обязательное утепление стены, способность бетона проводить вибрацию.

Минимальная толщина

Основная задача стены, как ограждающей конструкции – сохранять тепло.

Толщина наружной стены регулируется теплотехническим расчётом, принимается от расчётных значений температур климатического района, зависит от выбранных материалов утепления и отделки.

Размер всегда задан проектом, отступать от него не рекомендуется.  Толщина монолитной бетонной стены варьируется от 250 до 450 мм, при расчётной температуре климатического района от -20 до -40 град. Внутренние стены проектируют однослойными.

Толщина стены из монолитного железобетона всегда меньше стены из кирпичной кладки, что увеличивает площадь помещений при прочих равных значениях.

Устройство своими руками

Технология возведения монолитных стен не требует специальных навыков и умений. С составом работ по силам справиться звену из 2-3 человек. Домашний мастер с помощником сэкономит на оплате рабочим.

Опалубка

Монолитные стены возводятся с помощью опалубки – строительной конструкции, представляющей собой форму для заливки бетонной смеси.

Опалубка бывает двух видов: съёмная и несъёмная. Съёмная опалубка переставляется в процессе заливки, удаляется после набора прочности бетоном.

Несъёмная форма остаётся частью стены, дополняя бетон нужными качествами.  Самые распространённые опалубки из вспененного полистирола выполнены в виде блоков. Блоки соединяются замками. Пенополистирол с бетоном образует трёхслойный пирог, утепляет бетонный слой, звукоизолирует конструкцию.

Армирование

Армирующий каркас устанавливается в переставную опалубку сразу после сборки. В несъемной опалубке арматура просчитана и установлена производителем.

На монолитную стену действуют сжимающая и изгибающая нагрузки. На сжатие работает бетон, деформацию изгиба воспринимает арматура.

Каркас монолитной стены двойной. В малоэтажном строительстве допустимо применять сетки из арматуры сечением 8 мм.

Рифлёное сечение прутов хорошо сцепляется с бетонной смесью, гладкие пруты анкерятся загибами на концах.

Выход арматуры на поверхность не допускается. Максимальный шаг продольной арматуры в сетке 25 см.

Поперечный шаг ограничен расстоянием 35 см. Длины стержней продольной арматуры подбирают на всю высоту конструкции.

Если по каким-то условиям обойтись без стыка невозможно, арматуру соединяют внахлёст, без применения сварки. Длина нахлеста зависит от диаметра арматуры и указана в архитектурном проекте дома. Сварные стыки ломаются при вибрации, вызванной уплотнением бетона.

Усиление проёма

Любой проём ослабляет сечение конструкции, становится уязвимым местом. Периметр оконных, дверных проёмов дополнительно укрепляется.

[stextbox id=’alert’]Важно! Неверное армирование проёмов приводит к растрескиванию и деформации монолитной конструкции.  [/stextbox]

Толщина и количество арматурных прутов будут зависеть от ширины проёма, приложенной нагрузки и принимаются согласно проектного значения. Армируются горизонтальные и вертикальные плоскости. При укладывании бетонной смеси опалубку подпирают до достижения необходимого отвердения.

Заливка

Самостоятельные работы по возведению стены начинаются со сборки опалубки. В собранную из щитов форму устанавливается каркас из арматурных стержней, затем заливается бетонная смесь.

Очерёдность заливки стен зависит от типа опалубки:

• несъёмную опалубку заполняют от пространства под оконными проёмами по направлению к углам здания;
• съёмную форму заливают рядами, на высоту не более 50 см за раз (для лучшего уплотнения бетонной смеси).

[stextbox id=’alert’ defcaption=»true»]В переставной опалубке залитому бетону не дают полностью схватиться для того, чтобы получить монолитную конструкцию без швов.

В обоих случаях тщательно наполняются и вибрируются углы. При подаче бетона механизированным способом скорость движения смеси снижают для качественной заливки, уменьшая сечение рукава.

Бетон уплотняется вибратором, в зависимости от времени года осуществляется уход. Зимой раствор прогревается, летом, в жаркую погоду, железобетон поливают водой, предотвращая растрескивание. От осадков открытая часть формы закрывается полиэтиленовой плёнкой.

[stextbox id=’info’ defcaption=»true»]После окончания бетонных работ необходимо в обязательном порядке произвести проверку прочности бетона.[/stextbox]

Применение

Каркасно-монолитная технология одинаково успешно применяется во всех сферах строительства. Монолитные стены встречаются в многоэтажной застройке, частном секторе, общественных зданиях.

Технология востребована:

• при точечной застройке внутри квартала;
• недостатке места для разработки грунта под котлован;
• невозможности подъезда крупной строительной техники, башенных кранов;
• в районах с повышенной сейсмической активностью.

В индивидуальном домостроении применение монолитных стен

Полезные видео

Подробно и понятным языком объясняется весь процесс устройства монолитных стен в своем доме:
[yvideo number=»OTFUAoPkKTQ»]
Сборно-монолитная стена, подробности в видео ниже:
[yvideo number=»R2w9rWo2cos»]
Посмотрите процесс заливки бетона в опалубку при устройстве стен, используется автомиксер с насосом:
[yvideo number=»bgiS6IjnRMc»]
Монолитные стены из железобетона – новое, весомое слово в современном строительстве.

• ТЕГИ
• монолитные стены

Предыдущая статьяЧто выбрать — линолеум или ламинат? Плюсы и минусы, что лучше и практичнее для квартиры

Следующая статьяИз каких элементов состоит опалубка для монолитного перекрытия. Как установить и когда снимать стойки и фанеру?

ЭТО ПРИГОДИТСЯ

В ТОПЕ ПРОСМОТРОВ

Монолитные земляные конструкции | SSR

Арматура в монолитных земляных конструкциях

Запрашиваемые исследования

• Основной запрос 1. Анализ роли вертикальной арматуры, а также горизонтальной арматуры в глинобитных и утрамбованных земляных конструкциях. Ослабляют ли они стены и критические секции или улучшают общую производительность?
• Основной запрос 2. Что лучше противостоит сейсмическим воздействиям; монолитные земляные стены или стены из земляного кирпича? И добавил к этому; неармированный или усиленный?
• Литературное исследование сейсмического поведения несущих монолитных земляных конструкций, в основном из глыбы и утрамбованного грунта.
• Сейсмический анализ и сравнение некоторых тематических исследований и проектов строительства из глыбы и утрамбованного грунта.
• Обзор всех факторов, влияющих на сейсмические характеристики этих методов земляных работ, с точки зрения размеров, состава грунта, добавок к смеси и обслуживания. А также количество, материал и положение горизонтальной и вертикальной арматуры.

Статус исследования

Открыт для студентов и специалистов в области строительства, строительства и сейсмостойкого строительства. Отправьте нам электронное письмо, чтобы запросить полный лист задания по этой ссылке.

Прошлые и текущие исследования:
2015 – 2016: Лука Инноченти, Университет Бергамо в Италии

Предыстория: Глыба и утрамбованная земля

Земляные работы широко использовались и до сих пор широко используются во многих частях мира, включая сейсмические регионы. . Однако имеется не так много научной или академической литературы о сейсмическом поведении этих структур. Это исследование особенно интересует определенный тип земляной конструкции; несущие монолитные земляные конструкции, из которых наиболее известны саманная и утрамбованная земля.

Глыбовые конструкции — это сооружения, сооруженные вручную путем укладки больших шаров или «батонов» земли друг на друга. Техника очень подходит для глинистых грунтов, а земляная смесь достаточно влажная и пластичная, что улучшает удобоукладываемость при строительстве. Чтобы избежать растрескивания, в смесь нужно добавлять такие волокна, как трава или солома. По своей природе стены достаточно хрупкие и обладают низкой устойчивостью к сейсмическим воздействиям.

Утрамбованные земляные стены более компактны благодаря технике утрамбовки слоев насыпанной земли между опалубкой. Очень подходит для земляных смесей с высоким содержанием песка и гравия, возможно стабилизированных цементом. Оптимизированное соотношение между размерами, толщиной стенки и формой (конической) может улучшить сейсмостойкость.

Исходная информация: Монолитная конструкция по сравнению с каменной кладкой

В ограниченной доступной документации мы обнаружили следующие утверждения и/или предположения, обоснованность которых требует тщательного изучения:

A: «Монолитная конструкция, такая как утрамбованная земля и глыба обладают улучшенными эксплуатационными характеристиками по сравнению с унитарными системами из земляного кирпича, независимо от того, армированы они (бамбуком) или нет». …
B: «Кирпичная кладка в целом слабее вдоль растворных швов из-за проблем склеивания… и более хрупка в поведении вне плоскости».

Первым пунктом исследования является сравнение сейсмического поведения монолитных земляных конструкций с кладкой из земляного кирпича, будь то стабилизированный, армированный или просто земляной. Будет интересно сравнить эти утверждения для 3 типов монолитной земляной конструкции и для 2 типов кладки из земляных блоков. Это может быть глыба, нестабилизированная утрамбованная земля и утрамбованная земля, стабилизированная цементом; по сравнению с нестабилизированными глинобитными и стабилизированными цементом блоками из прессованного грунта.

Следующим шагом будет сравнение того же диапазона, но теперь с включением горизонтального и вертикального армирования.

Предыстория: Горизонтальное и вертикальное армирование

Популярный метод с саманными конструкциями — вставка системы горизонтального и вертикального бамбукового армирования. Бамбук предпочтительнее, потому что это экологически чистый материал, который легко встраивается в стены, и он дешевле стали. Следует обратить внимание на то, что эти массивные массивные стены могут столкнуться с бамбуковыми столбами во время землетрясения.

С утрамбованной землей мы видим, что сталь часто используется для укрепления. Землю либо утрамбовывают непосредственно вокруг брусков, либо временно устанавливают пластиковую трубу. Оставшийся зазор вокруг стали позже будет заполнен бетоном. Поскольку бетон имеет другой индекс расширения, чем земля, окажет ли это негативное влияние на соединение или сцепление вокруг вертикальной стали? Можно ли предположить, что соединение разрывается?

Главный вопрос для обеих систем; Оказывают ли эти усиления отрицательное влияние на монолитность системы, снижая тем самым общую производительность? Усилят ли они ответственные детали и соединения или, скорее, ослабят углы и тавровые сечения? Можно ли считать такие системы со всеми этими включениями монолитными?

Дальнейшие исследования включают: Разрушение арматуры, техническое обслуживание, воздействие влаги, добавление стабилизаторов и волокон в земляные смеси, натяжение стен и т. д. Работы здесь более чем достаточно!

Установка стен ICF на монолитном фундаменте – децентрализовано

Стены ICF возводить намного сложнее, если у вас плохо уложенная монолитная плита. Первый курс должен быть выровнен, чтобы проект продолжался успешно. Строители ICF не любят строить на существующих монолитных фундаментах, поэтому они мало фотографируют этот процесс. Нередки случаи установки ИТФ на монолитном фундаменте, но фото этого найти сложно.

Единственная фотография, которую я смог найти, изображала бетонный блок на монолитном фундаменте. Это поучительно как наглядное изображение и дает мне возможность также объяснить проблемы использования блоков на монолитном фундаменте. Использование бетонного блока на монолитном фундаменте повлечет за собой выравнивание первого слоя с помощью прокладок и заливки раствором, чтобы компенсировать любые несоответствия в плите. Каменщик корректировал каждый ряд с помощью раствора и уровня по мере укладки рядов, чтобы поддерживать уровень рядов, а стены и углы — отвесными.

Стены ICF соединяются от ряда к ряду без раствора, поэтому крайне важно, чтобы первый ряд был правильным, чтобы обеспечить быстрое сцепление следующих рядов. Стена ICF также имеет пластиковые вертикальные крепежные «шпильки», утопленные в полистироле, которые необходимо отвесить и выровнять от ряда к ряду, чтобы помочь в креплении внутренних и внешних поверхностей, шкафов, прокладки проводки и всего остального. Пену можно разрезать, чтобы углы выровнялись, а верхнюю часть можно обрезать, чтобы выровнять линию крыши, но это плохое решение проблемы, которая началась в фундаменте и не была там исправлена. Если вы решите использовать монолитную плиту или если вы строите дом ICF на плите, которая все еще находится на месте после того, как ураган сорвал дом с фундамента, важно правильно установить первый ряд в качестве важного первого шага с добавлением уход и отдельная заливка бетона только для первого слоя.

Прежде чем приступить к монтажу пенопласта, необходимо просверлить плиту для установки арматуры. Арматурный стержень должен быть длиной 3 фута и заходить не менее чем на 1–2 фута в нижний колонтитул. Используйте бетонный клей на конце, который вы вставляете в плиту, чтобы облегчить соединение. Если это новый фундамент, то перед заливкой монолитного фундамента установите вертикальные арматурные стержни и используйте арматурные стержни длиной 5 футов, которые доходят до основания нижнего колонтитула и на 3 фута выше финишной плиты. Интервал будет указан на планах. Обычно каждые 3 фута по горизонтали вдоль фундамента. Вы можете пропустить установку в дверных проемах или просто отрезать арматуру позже и отшлифовать арматуру перед установкой пола. Перед заливкой первого слоя нанесите связующее вещество на плиту внутри форм, чтобы способствовать равномерному сцеплению залитого бетона с плитой, которая могла быть залита днями, неделями или годами ранее, в зависимости от проекта.

У вас есть 2 варианта прокачки первого уровня. Вы можете обрезать нижнюю часть форм, чтобы обеспечить необходимый наклон или отклонения.
