Как сделать станок для гибки арматуры своими руками

Станок для гибки арматуры является устройством, которое предназначается для изготовления элементов металлических и железобетонных конструкций. Такой станок используется в строительной сфере, для различных промышленных задач.

Иногда арматуру можно согнуть и своими руками, просто с помощью какой-нибудь опоры или конструкции подходящей формы, которая находится рядом. Но в большинстве случаев металлические изделия имеют слишком большую толщину – для их сгибания требуются специальные приспособления.

Самодельный ручной гибочный станок часто используется в быту тогда, когда нужно возвести фундамент здания. Основание никогда не будет надежным без армирующих элементов, поэтому нужно решить вопрос – как изгибать толстую арматуру?

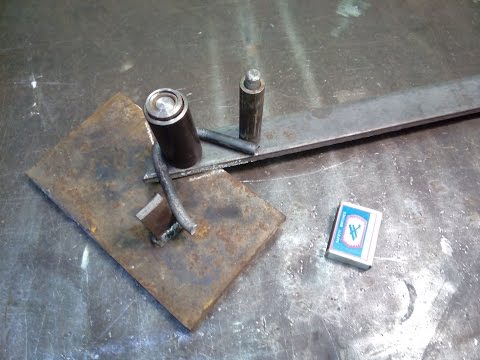

В статье описывается, как создать простой трубогибочный станок, который даст возможность в простой способ гнуть арматуру и различные металлические изделия. Такое устройство существенно упростит выполнение подобных задач.

Для изготовления самоделки требуются следующие материалы и инструменты:
• профиль из стали – 25 х 25 х 600 мм;
• прут из стали – 12 х 150 мм;
• пластина из стали – 75 х 100 х 20 мм;
• болт – 20 х 50 мм;
• гайка – с внутренним диаметром 20 мм;
• 2 шайбы – с внутренним диаметром 20 мм, – посредством которых будет закреплен металлический прут;
• сверлильный станок, 1 сверло – 12 мм, 1 направляющее сверло меньшего диаметра;
• болгарка с отрезными и шлифовальными кругами;
• молоток;
• кернер;
• сварка;
• верстачные тиски – с их помощью будет закреплен гибочный станок.

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

1. Изготовляем сгибающий рычаг.
Берем металлический профиль, отрезаем кусок длиной 600 мм. На одной стороне отмечаем точки для отверстий. Одну точку нужно расположить на расстоянии 12 мм, другую – 35 мм. После эти точки нужно накернить. Затем проделываем отверстия направляющим сверлом, окончательно сверлим отверстия сверлом 12 мм.

2. Сверлим пластину-основу.

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Берем направляющее сверло и в центре пластины делаем отверстие. Со стороны длиной 75 мм делаем отступ 25 мм и в этой точке сверлим. Досверливаем отверстие сверлом 12 мм.

3. Закрепляем ось рычага.

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Берем прутик диаметром 12 мм и на его конце делаем фаску. После этого вставляем прут в пластину и привариваем. Следом за этим на прут надеваем изготовленный рычаг и обрезаем его, при этом нужно оставить край порядка 25 мм.

4. Закрепляем гайку.

Станок для гибки арматуры-фото

Гайка монтируется по центру пластины. Ориентируемся на сторону длиной 75 мм и отступаем 25 мм. После этого гайку привариваем к пластине.

5. Устанавливаем штырек на рычаг.

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

Станок для гибки арматуры-фото

На конце прутика диаметром 12 мм делаем фаску, после чего вставляем прут во второе отверстие рычага заподлицо.

После этого станок будет готов к применению. Для начала пользования станком понадобятся тиски. Пруток нужно вставить в станок и зафиксировать с помощью болта с шайбами. Для изгибания прутка используется рычаг.

| Гидравлический гибочный станок для арматуры Стоимость/Цены

Гибочные станки для арматуры | Гидравлический станок для гибки арматуры Стоимость/Цены | Советы по технике безопасности при гибке арматуры

5 проверенных способов заработать 1500 кеш в день…

Пожалуйста, включите JavaScript

5 проверенных способов заработать 1500 кеш в день в Кении ‑ коллекции Almasi

Изгибщики арматуры

Станки для гибки арматуры — это машины, используемые для гибки металлической арматуры. Этот инструмент обычно приводится в действие воздушным компрессором и поможет вам согнуть арматуру в любую желаемую форму. Это обеспечивает большую гибкость, чем другие методы гибки, такие как ручные инструменты, которые могут быть очень трудоемкими и трудоемкими.

С помощью этого станка процесс может выполняться намного быстрее с более высоким уровнем точности, чем обычно без него.

Станки для гибки арматуры используются для гибки стальных стержней в кривые. Гибочные станки для арматуры часто используются для изготовления арматурных стержней с нестандартной посадкой для различных нужд. Получение нужных размеров без использования арматурогибочного станка может быть трудным и трудоемким делом, но этот станок упрощает эту задачу.

Гибка арматуры также имеет другие применения, такие как создание изогнутых стальных стержней для целей архитектурного проектирования или изготовление индивидуальных фитингов для любого типа строительных проектов, требующих металлического армирования.

Обычно они изготавливаются из чугуна, но также могут быть выкованы из алюминия или горячекатаной стали.

Станки для гибки арматуры имеют цилиндрическую форму с рядом каналов для стержня и часто включают присоединенный гидравлический насос.

Машина состоит из двух частей: неподвижного цилиндра и подвижного цилиндра, установленного сверху.

Подвижный цилиндр вращается с помощью кривошипной рукоятки, которая вращает шестерни на своей оси, чтобы перемещать его вперед и назад внутри рамы, таким образом изгибая стержень, преодолевая его сопротивление, когда он скользит по одному каналу за другим.

Этот процесс позволяет создавать дорогие формы, такие как арки, обручи или круги, без предварительной сварки или разрезания!

Гидравлический гибочный станок для арматуры Стоимость/цены

Стоимость портативного гибочного станка для арматуры (электрогидравлический гибочный станок) колеблется от 500 до 1600 долларов США в зависимости от того, какие функции вам нравятся, включая гидравлическую систему подъема или повышенную мощность.

Советы по технике безопасности при гибке арматуры

Устройство для гибки арматуры — важный инструмент в строительной отрасли. Станок для гибки арматуры — это машина, используемая для гибки стальных и других тяжелых металлических стержней.

Станки для гибки арматуры широко используются в строительстве. Эти машины позволяют точно сгибать тяжелые стальные прутья. При использовании гибочного станка для арматуры необходимо соблюдать меры предосторожности, описанные ниже.

1. Ознакомьтесь с руководством пользователя производителя.

Все станки для гибки арматуры поставляются с руководством пользователя от производителя. В руководство пользователя включена следующая информация:

• Схема, иллюстрирующая все функциональные компоненты инструмента.

Инструкции в руководстве объясняют, как правильно использовать оборудование, создавать безопасную рабочую среду и соблюдать меры личной безопасности, чтобы избежать травм или смерти.

2. Наденьте надлежащие средства индивидуальной защиты (СИЗ)

Средства индивидуальной защиты (СИЗ) определяются OSHA как устройства, защищающие человека, который подвергается воздействию опасных ситуаций или работает с потенциально опасным оборудованием.

Какие средства индивидуальной защиты необходимо носить при работе со станками для гибки арматуры?

• Пылезащитная маска
• Небьющиеся защитные очки
• Защитная обувь с нескользящей подошвой
• Храма
• Одежда с формированием, удобная, и не слишком мешковатая
• Перчатки

3. Следите за использованием ваших рук

Кроме того, во время работы держите руки подальше от башмака шарнира, режущих блоков и роликов. Наконец, не заходите слишком далеко.

Всегда сохраняйте правильное положение и равновесие. Это позволяет улучшить управление электроинструментом в непредвиденных ситуациях.

4. Перед использованием арматурогибочного станка прогрейте его

Несмотря на то, что арматурогибочные станки и устройства для резки арматуры можно использовать сразу после подключения к сети, перед использованием следует дать инструменту прогреться (особенно в холодную погоду).

Прогрев трубогиба перед использованием снижает нагрузку на движущиеся части и помогает безопасно выполнять свою функцию, не вызывая дополнительной нагрузки на деталь.

5. Правильно расположите шину на платформе гибочного станка

При размещении шины между гибочными роликами или режущими блоками убедитесь, что она ровно лежит на поверхности станка и находится под правильным углом.

Прежде чем положить штангу на платформу, определите правильный угол изгиба. Неправильное расположение может привести к тому, что стержень будет выступать под неправильным углом и ударит вас. Это может привести к серьезным телесным повреждениям.

6. Пройдите соответствующее обучение перед использованием устройства для гибки арматуры

Перед использованием арматурогибочного станка, как и любого другого оборудования, необходимо пройти обучение. Если вы хотите стать профессиональным пользователем гибочного станка, вы можете записаться на курсы ученичества или посещать занятия, которые дадут вам кредит на программы сварки.

Поскольку в большинстве штатов не требуется, чтобы работники арматуры имели лицензию или сертификат, очень важно, чтобы вы прошли обучение перед использованием оборудования для собственной безопасности и защиты окружающих.

7. Электробезопасность для арматурогибочных станков

Отсоедините вилку трубогиба от источника питания или аккумуляторной батареи, если вам необходимо выполнить какие-либо регулировки, проверки или ремонт/замену.

Отключив питание, вы запретите работу инструмента и ограничите риск повреждения при работе на станке.

Во избежание риска поражения электрическим током штепсельная вилка должна входить в обычную настенную розетку или удлинитель без модификации.

Избегайте контакта с заземленными или заземленными поверхностями, такими как металлы, приборы или другое заземленное оборудование. Аккуратно пользуйтесь шнуром питания и извлекайте или защищайте его от опасных условий или влаги.

Домашняя арматура Bender

Стройте свою собственную недорогую арматуру Bender

Смотрите это видео на YouTube

Metabo HPT Multivolt Metivolt Benderless/Countber-Benders/Countber/Countber/Coutperte-Bender/Coutlest-Bender/Countber/Cuttster/Countber/Cuttster/Countber-Bendest/Cuttster/Cuttster/Countber/Cuttster/Couttrest/Couttrest/Cuttster/Couttster

. MultiVolt Rebar Bender обеспечивает удобство гибки и резки арматуры без подключения к сети. До этого выпуска изгиб арматуры выполнялся проводным VB16Y. Но теперь, с системой MultiVolt, вы можете либо запустить этот новый инструмент от 36-вольтовой батареи, либо использовать адаптер для питания от сети переменного тока 120 В.

В чем проблема?

Очевидно, что главным преимуществом станка для гибки арматуры Metabo HPT MultiVolt является его универсальность в отношении источника питания. Очевидно, что первый в своем роде инструмент, перенесенный на беспроводную платформу, станет предметом большого разговора… Особенно когда этот инструмент специализируется на сложной работе, такой как резка и гибка арматуры.

Говоря о разумных уровнях производительности, которые могут быть достигнуты или превышены, вот что может сделать VB3616DAM. Благодаря бесщеточному двигателю с воздушным охлаждением на 36 В он может изгибать на 180° арматурный стержень № 5 за 3,8 секунды. Этот инструмент имеет предварительно установленный циферблат, на котором вы можете установить свои градусы: 45 °, 90°, 135° и 180°. Если вам нужно что-то среднее между любым из этих пресетов, вы можете переключиться в ручной режим, используя триггер переменной скорости для управления изгибами. Гибочный станок для арматуры Metabo HPT MultiVolt даже немного перегибает арматуру, чтобы учесть эффект пружинения, когда инструмент заканчивает прилагать усилие.

Устройство для гибки арматуры Metabo HPT MultiVolt оснащено контроллером, который предотвращает прерывание гибки и резки во время работы.

VB3616DAM может разрезать арматурный стержень №5 за 2,6 секунды. Для этого вы должны установить циферблат в положение «Обрезка», перевернуть устройство на бок, положить арматурный стержень на ножницы и нажать на спусковой крючок.

Для тех, кто интересуется, какое время работы они могут ожидать от одного из комплектных аккумуляторов емкостью 4,0 Ач, вы видите около 270 разрезов или около 520 изгибов под углом 90° за одну зарядку.

И, если это вас не устраивает, и у вас есть доступ к настенной розетке на 120 В, вы всегда можете подключить VB3616DAM к адаптеру MultiVolt, чтобы инструмент работал от сети переменного тока на неопределенный срок.

Цены и наличие

Многовольтный станок для гибки арматуры Metabo HPT VB3616DAM должен поступить в продажу в апреле этого года.
