Стандартные плиты перекрытия: Плиты перекрытия пустотные железобетонные ПК ЖБИ, купить, цена в Москве все размеры

Плиты перекрытия

Плиты перекрытия

Технология строительства из сборных ЖБИ изделий была прежде всего разработана для возведения многоэтажных зданий, однако со временем такие ЖБИ изделия, как плиты перекрытия, стали довольно популярны и в сфере частного домостроения. Перекрытие из сборных железобетонных плит считается наиболее выгодным решением, так как изделия обладают высокими прочностными характеристиками и не требуют каких-либо дополнительных мер в процессе укладки. Плиты перекрытия являются одновременно потолком нижнего этажа и полом верхнего этажа. Благодаря продольным пустотам внутри, железобетонные плиты обладают хорошей звуко- и теплоизоляцией. Перекрытие из ЖБИ плит может устанавливаться совместно с балками или без них, с укладкой на поперечные либо продольные железобетонные ригели. Монтаж плит перекрытия рекомендуется производить на несущие стены из кирпича, блоков или бетона.

Конструкция небольшого частного дома подразумевает использование плит перекрытия как минимум в двух частях здания: для отделения подвального (цокольного) этажа от основного помещения; и для отделения основного помещения от чердачного.

Наиболее подходящим перекрытием для подвального помещения являются именно железобетонные плиты перекрытия, так как они отличаются достаточной прочностью и жесткостью, что способствует равномерному распределению нагрузки от мебели и людей на стены и фундамент дома. Для создания чердачного перекрытия можно использовать как сплошные, так и пустотные железобетонные плиты. Изделия укладываются вплотную друг к другу, выполняя функцию несущей и ограждающей конструкции одновременно. Железобетонные плиты перекрытия имеют довольно обширный размерный диапазон по длине, однако шире, чем 1800 мм, в частном домостроении применяются крайне редко.

Чтобы выдерживать нагрузки целого здания с людьми и мебелью, ЖБИ плиты перекрытия должны иметь размеры и характеристики, соответствующие расчетным чертежам, поэтому в зависимости от места расположения ЖБИ изделий, составляется точный чертеж с размерами и нагрузкой, которую должны выдержать изделия. Возведение собственного дома дело важное и ответственное, поэтому требует особого внимания к деталям уже на стадии проектирования.

Обращаем Ваше внимание, что в нашей компании можно совершенно бесплатно заказать раскладку плит перекрытия. Для этого позвоните нам по телефону, указанному в шапке сайта, либо напишите в чат или на почту: [email protected]

Конструкционно железобетонные плиты перекрытия можно разделить на сплошные (полнотелые) и пустотные. Все они обладают разными эксплуатационными характеристиками и подходят для конкретных типов строений. Заводы ЖБИ выпускают широкий ассортимент плит перекрытия всех типоразмеров, среди стандартных параметров выбора которых можно выделить длину (от 1.6 до 10.8 метров), ширину (от 1 до 1.8 метра), толщину (220 мм для стандартных плит, 160 мм для облегченных и 265 мм для утолщенных) и несущую способность (от 300 до 1600 кг/м2).

Если для Вашего проекта необходимы плиты перекрытия нестандартных размеров, смело обращайтесь к нашим менеджерам, они помогут решить эту проблему и подобрать необходимые ЖБИ изделия. Для заказа звоните +7 (495) 648-55-57

Разновидности плит перекрытия

Полнотелые железобетонные плиты перекрытия представляют собой сплошное монолитное изделие без пустот, которое можно устанавливать как на несущие стены здания, так и на колонны. Это прочные и массивные железобетонные плиты, лучше других защищенные от трещин и нежелательных прогибов, однако обладающие низким уровнем звуко- и теплоизоляции. В основном, полнотелые плиты используются при возведении небольших малоэтажных построек. Поверхность у изделий достаточно ровная, что позволяет сократить временные затраты на отделку потолка. К полнотелым плитам относится такой вид ЖБИ изделий, как ребристые плиты. Они оснащены боковыми и вспомогательными продольными ребрами жесткости, которые позволяют выдерживать значительные нагрузки и обеспечивают высокую несущую способность изделий. Основная сфера применения ребристых плит — промышленные объекты, торговые комплексы, площадки для размещения тяжелого оборудования или техники.

Ребристыми плитами удобно перекрывать проемы большой длины.

Пустотные железобетонные плиты перекрытия наиболее универсальный и распространенный вид ЖБИ изделий, не ограниченный в использовании типом сооружения. Пустотные плиты обладают повышенной звуко- и теплоизоляцией благодаря продольным сквозным отверстиям (пустотам). Вес у пустотных плит меньше, чем у сплошных, однако по прочностным характеристикам они ни чуть не уступают. Через пустоты внутри плит удобно проводить различные кабели и инженерные коммуникации. Среди многопустотных плит перекрытия можно выделить:

  • Плиты ПК, которые изготавливаются в специальных металлических формах (опалубках) с последующим виброуплотнением. Ширина у плит ПК варьируется от 1000 до 1500 мм, длина от 1500 до 9000 мм, а коэффициент нагрузки от 600 до 1200 кг/м2. Толщина у изделий стандартная и равна 220 мм

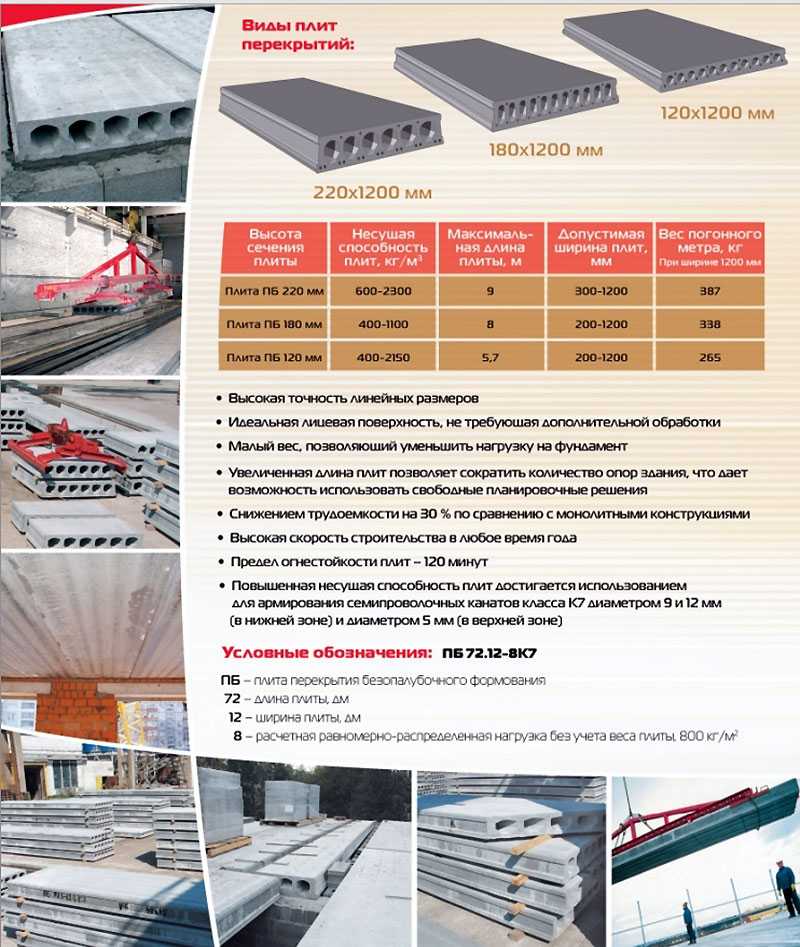

  • Плиты ПБ, изготовленные более современным методом безопалубочного формования, который позволяет создавать изделия с максимально точными линейными размерами и монтажными петлями, что значительно облегчает процесс укладки плит. Изделия имеют стандартную ширину 1200 мм и толщину 220 мм. Нарезать по длине плиты ПБ можно как в поперечном сечении, так и вдоль, или под углом в сорок пять градусов, исходя из требований проекта
  • Плиты ПНО (или ПБО, 3.1ПБ) толщиной 160 мм относятся к типу облегченных железобетонных многопустотных плит. Они отличаются меньшим весом и толщиной, в сравнении со стандартными пустотными плитами, и обычно используются при малоэтажном строительстве
  • Плиты НВ, НВК, НВКУ, 4НВК изготавливаются из тяжелого бетона с применением предварительно напряженной арматуры, однако не предусматривают наличие монтажных петель и закладных деталей. Монтаж изделий производится с помощью канатных строп. В зависимости от количества рядов армирования, веса, длины и нагрузки, плиты перекрытия подразделяются на:
    • Плиты НВ — с одним рядом армирования, длиной до 7000 мм и максимальной нагрузкой до 2200 кг/м2
    • Плиты НВК — с двумя рядами армирования, длиной до 9000 мм и максимальной нагрузкой 2200 кг/м2
    • Плиты НВКУ — с двумя рядами армирования, длиной до 12000 мм и максимальной нагрузкой 1250 кг/м2
    • Плиты 4НВК — с двумя рядами армирования, длиной до 16200 мм и максимальной нагрузкой 2500 кг/м2

Стандарты маркировки плит перекрытия

Чтобы разобраться, какая именно плита перекрытия Вам подойдет по размерам и характеристикам, рассмотрим детально маркировку данных ЖБИ изделий.

Согласно ГОСТ 9561-2016, маркировка плит перекрытия состоит из двух буквенно-цифровых групп. Первая группа начинается с буквенного обозначения типа изделия, например ПК, ПБ, ПНО, НВ. Еще одна буква после типа изделия говорит о наличии дополнительной стороны для опирания, например «Т» — опирание плиты осуществляется на три стороны, или «К» — опирание плиты осуществляется на четыре стороны. Далее следуют две цифры, обозначающие длину плиты в дециметрах. После длины идут еще две цифры, обозначающие ширину (этот параметр завышают на 10-20 мм). Последняя цифра характеризует расчетную нагрузку изделия. Во второй группе может содержаться информация о классе арматуры (например AtVt), левой или правой стороне изделия (Л или П), особых климатических условиях использования (С — сейсмическая устойчивость), стойкости бетона в условиях воздействия агрессивных сред (Н — нормальная проницаемость бетона; П — пониженная; О- особо низкая), типе бетона (Я — ячеистый; Л — легкий; С — плотный силикатный; М — мелкозернистый; П — пескобетонный; Ж — жаростойкий), наличии монтажных петель (П — петли обычные; А — анкерные петли) и так далее.

У некоторых плит перекрытия в маркировке перед буквенными обозначениями можно встретить начальные цифры, обозначающие толщину изделия

:

  • 1 — 100 миллиметров
  • 2 — 120 миллиметров
  • 3 — 140 миллиметров
  • 4 — 160 миллиметров
  • 5 — 180 миллиметров
  • 6 — 200 миллиметров

Существует также разделение маркировки плит перекрытия по способу опирания:

  • Плиты маркировки 2ПД — 6ПД опирают на две стороны
  • Плиты маркировки 3ПТ — 6ПТ опирают на три стороны
  • Плиты маркировки 1П — 6П опирают на четыре стороны



Если у Вас остались вопросы или Вы сомневаетесь с выбором плит перекрытия — звоните или пишите нам! Мы проконсультируем по чертежам, бесплатно сделаем раскладку плит и ответим на все интересующие вопросы 🙂



Основные характеристики плит перекрытия

Стандартные плиты перекрытия производятся на ЖБИ заводах преимущественно из тяжелого силикатного бетона, либо из легкого конструкционного бетона с уплотненной структурой. Изделия рассчитаны на применение в неагрессивной среде, однако если плиты необходимо устанавливать в условиях критических температур или повышенной влажности, при изготовлении будет использоваться бетон специальных марок и немного другое армирование. В зонах с высокой сейсмической активностью применяются изделия с повышенным классом прочности. Практически все железобетонные плиты перекрытия имеют готовую к отделке поверхность как снизу, для потолка помещения, так и сверху, для последующей укладки пола. Перед установкой плит крайне важно просчитать схему опирания с учетом всех весовых нагрузок.

В силу того, что плита перекрытия является несущим элементом конструкции дома, к ней предъявляют особые требования, которые должны соответствовать нормам строительства и регламентам ГОСТ. Наши заводы-производители ЖБИ строго следят за соблюдением контроля качества при изготовлении всех железобетонных изделий. Среди основных таких требований можно выделить:

  • Прочность ЖБИ изделий. Плита перекрытия является одним из наиболее нагруженных элементов конструкции, поэтому её прочность рассчитывается с максимальным запасом, включающим постоянные нагрузки от веса самого здания и динамические нагрузки от веса мебели и людей
  • Жесткость ЖБИ изделий. Плиты перекрытия должны выдерживать нагрузки на сжатие и растяжение (изгиб), поскольку любая деформация может привести со временем не только к разрушению перекрытия, но и к обрушению всего здания
  • Огнестойкость ЖБИ изделий. Немаловажный фактор для плит перекрытия, позволяющий в случае ЧП покинуть здание до того, как произойдет обвал перекрытия. Железобетонные изделия в среднем выдерживают воздействие открытого огня на протяжении 60 — 120 минут

При выборе пустотных плит перекрытия стоит обращать внимание еще и на такие характеристики, как гидроизоляция, звукоизоляция и теплопроводность.

Если Вы сомневаетесь с выбором и не знаете, какие именно плиты перекрытия подойдут для Вашего проекта — звоните нам! Мы всегда проконсультируем Вас по любому интересующему вопросу и поможем выбрать самый оптимальный вариант по цене и скорости доставки.

Звоните: +7 (495) 648-55-57

Как выбрать плиты перекрытия для частного дома?

При выборе междуэтажного перекрытия довольно часто возникает вопрос, какой именно материал будет наиболее подходящим по качественным характеристикам и ценовым параметрам. Прежде всего стоит отметить, что существует три типа междуэтажных перекрытий: из дерева, из монолитного железобетона и из сборного железобетона. В данной статье речь пойдет о перекрытии именно из сборных железобетонных изделий, изготовленных на заводах ЖБИ.

На первый взгляд, все ЖБИ плиты перекрытия довольно сильно схожи между собой и отличаются разве что параметрами длины, ширины и толщины. Но в действительности железобетонные плиты обладают целым рядом отличительных характеристик, которые подробно перечислены в ГОСТ 9561-91. Одной из таких отличительных характеристик является способ армирования ЖБИ изделий. В зависимости от типа плиты перекрытия, армирование может быть выполнено из предварительно напряженной либо обычной, ненапряженной, арматурной стали. Предварительно напряженное армирование ЖБИ изделий используется чаще, так как позволяет плитам перекрытия выдерживать повышенные нагрузки.

К следующему, не менее важному параметру, относится допустимое количество сторон опирания плиты перекрытия. Как правило, большинство железобетонных плит опирается только на две короткие стороны, но существуют плиты с допустимым опиранием на три и четыре стороны. Для примера, плиты перекрытия ПК и ПБ можно опирать только на две стороны; у плит перекрытия 1ПКТ допускается опирание на три стороны; а у плит перекрытия 1ПКК возможно опирание на четыре стороны.

Способ производства ЖБИ плит перекрытия тоже имеет свои отличия, которые заключаются в технологии изготовления. Плиты ПК отливают в металлической форме (опалубке) с закрепленным внутри стальным арматурным каркасом. Плиты ПБ изготавливают более современным методом непрерывного безопалубочного формования на специальным стендах-дорожках. Такой метод производства ЖБИ позволяет изготавливать изделия с ровной, гладкой поверхностью. Плиты ПБ меньше подвержены растрескиванию и имеют более высокий свободный прогиб. Кроме того, изделия можно нарезать любой необходимой длины в соответствии с требованиями заказчика.

Допускается разрезка плит вдоль и под углом от 30 до 90 градусов. Несущая способность ЖБИ изделий при этом сохраняется. Возможность нарезать плиты по индивидуальным размерам значительно упрощает их установку, а, главное, дает свободу при проектировании дома, ведь размеры коробок здания и несущие стены могут быть не привязаны к стандартным размерам тех же плит ПК.

При покупке плит перекрытия ПК длиной более 4200 мм с предварительно напряженной арматурой, важно знать, что заводские изделия оснащены специальными упорами, которые расположены по обеим сторонам плиты. Если сделать торцевой срез, отсекающий один конец плиты вместе с вертикальной арматурой, упор потеряет свою функциональность и перестанет работать, а цепляться за бетон будет только боковая поверхность рабочей арматуры внутри плиты. У плит ПБ тоже есть свой нюанс: хоть они и имеют ровную, гладкую поверхность, хорошую геометрию и высокую несущую способность, диаметр пустотного отверстия у этих изделий составляет всего 60 мм. У плит перекрытия ПК пустоты варьируются от 114 до 203 мм в диаметре, что позволяет без какого-либо труда пробивать отверстия для канализационного стояка, диаметр которого равен 100 мм. Поэтому, если Вы остановили свой выбор на плитах ПБ, следует сразу выяснить у персонального менеджера, каким образом будет лучше создать отверстие у плиты, чтобы не повредить арматуру внутри изделия.

Случаются ситуации, когда плиты перекрытия приходится складировать на участке из-за того, что монтировать изделия сразу же нет возможности. В такой ситуации самое главное соблюдать несколько простых правил, которые помогут сохранить плиты перекрытия в первозданном виде. Прежде всего необходимо подготовить место с твердой и ровной поверхностью для складирования плит. Ни в коем случае нельзя оставлять изделия на голой земле, так как это может привести к их деформации, трещинам и переломам, которые возникают в следствие неравномерных нагрузок. Укладывать плиты друг на друга необходимо штабелями, но не более десяти штук в один ряд. Под самую нижнюю плиту устанавливают деревянные бруски толщиной примерно 200 на 200 мм, а последующие ряды прокладывают дощечками толщиной 25 мм. Дощечки должны располагаться строго друг над другом для обеспечения равномерной нагрузки на плиты. При установке деревянных прокладок со стороны торцов, необходимо отступать от края на 300 — 450 мм.



Наша компания бесплатно предоставляет услугу по раскладке плит перекрытия с учетом всех особенностей изделий и требований заказчика. Мы умеем читать чертежи и всегда готовы помочь с поиском плит перекрытия нестандартных размеров!

Звоните: +7 (495) 648-55-57



Применение плит перекрытия в промышленном строительстве

В промышленном строительстве особой популярностью пользуются такие железобетонные изделия, как плиты перекрытия, балки, ригели, колонны и сваи. Именно благодаря высокой прочности ЖБИ изделий, застройщики могут возводить надежные, устойчивые постройки любой этажности. Для создания междуэтажных перекрытий в промышленных зданиях используют железобетонные плиты, способствующие отличной звуко- и теплоизоляции помещений. Плиты перекрытия являются одними из базовых конструктивных элементов, разделяющих пространство внутри здания на этажи и воспринимающих нагрузки от собственного веса, веса людей, тяжелых предметов (мебели) и технического оборудования, равномерно распределяя его на стены здания. Высокие прочностные характеристики ЖБИ плит перекрытия делают их устойчивыми к деформации и механическому воздействию. Кроме того, изделия связывают между собой отдельные стены, повышая пространственную жесткость всей конструкции.

Для плит перекрытия не существует ограничений по температурному режиму, поэтому их можно устанавливать как в отапливаемых, так и неотапливаемых промышленных помещениях. Применение морозостойких марок бетона позволяет использовать ЖБИ изделия в различных климатических условиях, а дополнительная гидроизоляция — в помещениях с повышенным уровнем влажности. Для районов с сейсмической активностью до девяти баллов по шкале Рихтера изготавливаются плиты с дополнительным защитный поясом из арматуры.

На заводах ЖБИ производят ребристые плиты перекрытия, основным преимуществом которых является повышенная прочность за счет наличия продольных ребер жесткости, а также устойчивость к значительным механическим нагрузкам. Изделие представляет собой сплошную цельную плиту с продольными элементами по бокам, которые выполняют роль балок, работающих на изгиб. Выпускаемые заводом ЖБИ плиты отличаются устойчивостью к появлению трещин, огнестойкостью, шумоизоляцией, точностью геометрических размеров и высокой несущей способностью. Такой уровень технических характеристик возможен благодаря использованию современных методов производства ЖБИ изделий, строгому контролю качества изготовляемой продукции, соблюдению строительных норм и правил, требований ГОСТ. Ребристыми плитами перекрывают не только промышленные здания, но и чердачные помещения в жилых домах, при условии что шаг несущих конструкций не будет превышать шести метров.

Помимо ребристых плит в промышленном строительстве можно встретить длинномерные плиты внутреннего настила от девяти до двенадцати метров, которые используются при обустройстве перекрытий различных крупных сооружений. Маркируются эти изделия как НВ (настил внутренний с нижним однорядным армированием), НВК (с двухрядным армированием), НВКУ и 4НВК. Дополнительный индекс «К» в маркировке длинномерных плит НВ обозначает, что было установлено двухрядное армирование (сверху и снизу плиты). Длинномерные плиты настила производятся на заводах ЖБИ методом непрерывного безопалубочного формования с применением предварительно напряженной арматуры одного из трех типов (минимального, среднего или усиленного). В качестве основного материала используется тяжелый, плотный бетон с высокой степенью трещиностойкости. Плиты имеют продольные пустоты круглого сечения, однако не предусматривают наличие закладных деталей. Монтаж изделий осуществляется с помощью двухпетлевых канатных строп.

Преимущества использования плит перекрытия:

  • Сокращение не только денежных затрат, но и сроков на строительство
  • Разнообразие типоразмеров позволяет подобрать изделия для любого проекта
  • Плиты перекрытия можно использовать в зданиях любой этажности
  • Благодаря пустотам внутри, изделия обладают повышенной звуко- и теплоизоляцией
  • Плиты не деформируются в процессе эксплуатации
  • Арматура внутри плит перекрытия обеспечивает надежность и долговечность всей конструкции
  • Использование ЖБИ плит позволяет заново обустраивать перекрытия при реконструкции или ремонте уже готового здания

Компания «ДСК-Столица» предлагает покупателям огромный выбор железобетонных плит перекрытия с быстрой доставкой. В нашем каталоге представлен широкий ассортимент изделий всех типоразмеров. Мы всегда обеспечиваем своим клиентам самые выгодные цены, быструю доставку и точное соответствие изделий действующим стандартам ГОСТ.

Срочно нужны ЖБИ? Звони! +7 (495) 648-55-57

ЗАЯВКА

Напишите, пожалуйста, наименование изделий, количество и адрес доставки для расчета вашей заявки.

Как с вами связаться?

Например: Игорь Николаевич

Формат: +7 (xxx) xxx-xx-xx

Согласие с условиями пользования

Даю согласие на обработку моих персональных данных. С Политикой в отношении обработки персональных данных ознакомлен и согласен.

Размеры плиты перекрытия, маркировка пустотных железобетонных плит перекрытий

Для обустройства перекрытий частного дома индивидуальные застройщики довольно часто используют многопустотные железобетонные плиты перекрытий. Для проектирования и последующего монтажа не помешает знать правильную расшифровку маркировки этих железобетонных изделий, а также какие бывают размеры у такой плиты перекрытия.

Например: ПК63.12-3. АтVта

  • 1ПК (ПК) — плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
  • 2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
  • 3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
  • 4ПК — толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
  • 5ПК — толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
  • 6ПК — толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
  • 7ПК — толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
  • ПГ — толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
  • ПБ — толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ — (буква Т три стороны) для опирания по трем сторонам, 1ПКК — (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры в маркировке — длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры в маркировке — ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит — 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра — несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м2. (3 означает 300 кг/м2).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

  • АтV – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
  • т – плита перекрытия изготовлена из тяжелого бетона.
  • а – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты Координационные размеры плиты, мм
Длина Ширина
1ПК
2ПК
3ПК
От 2400 до 6600 включ. с интервалом 300, 7200, 7500 1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК 9000 1000, 1200, 1500
1ПК
2ПК
3ПК
От 3600 до 6600 включ. с интервалом 300, 7200, 7500 От 2400 до 3600 включ. с интервалом 300
1ПК
2ПК
3ПК
От 2400 до 3600 включ. с интервалом 300 От 4800 до 6600 включ. с интервалом 300, 7200
4ПК От 2400 до 6600 включ. с интервалом 300, 7200, 9000 1000, 1200, 1500
5ПК 6000, 9000, 12000 1000, 1200, 1500
6ПК 12000 1000, 1200, 1500
7ПК От 3600 до 6300 включ. с интервалом 3000 1000, 1200, 1500, 1800
ПГ 6000, 9000, 12000 1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.


Какой толщины должна быть бетонная плита?

🕑 Время чтения: 1 минута

Толщина бетонной плиты зависит от нагрузки и размера плиты. Как правило, толщина плиты 6 дюймов (150 мм) считается для жилых и коммерческих зданий с деталями армирования в соответствии с проектом. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины одностороннего перекрытия отличается и проще от расчета двустороннего перекрытия.

Выбор и расчет толщины плиты, включая различные типы плит, является важным шагом в процессе проектирования. Если соблюдается надлежащая процедура расчета толщины плиты, период проектирования будет значительно сокращен, а также будет достигнута надежная и экономичная толщина плиты.

Содержимое:

  • Толщина односторонней плиты
    • 1. Требования к прогибу
    • 2. Требования к изгибу и сдвигу
    • 3. Требования к огнестойкости
  • Толщина двусторонней плиты
    • 1. Требования к прогибу
    • 419
    • 19 односторонней плиты

      Толщина односторонней плиты основана на прогибе , изгибе , сдвиге , а иногда и требованиях огнестойкости .

      1. Требования к прогибу

      Отдельно из плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований к прогибу. Кодекс ACI устанавливает ограничения на толщину плиты. если прогибы не рассчитываются и определены как приемлемые.

      В противном случае толщина односторонних плит должна быть не менее L/20 для просто поддерживаемые плиты; L/24 для плит со сплошным концом; L/28 для плит с обоими заканчивается непрерывно; и L/10 для консолей; где L — размах.

      Эти значения можно использовать при условии, что плиты не поддерживают и не крепятся к перегородкам или другим конструкциям, которые могут быть повреждены при больших прогибах.

      2. Требования к изгибу и сдвигу

      Определение толщины плиты на основе изгиба и сдвига требований не часто. Однако эти требования должны быть проверены в дизайн, даже если толщина выбрана на основе требований к прогибу.

      Процедура проверки толщины плиты на соответствие требованиям к изгибу следующим образом:
      1. Рассчитайте пробные учитываемые нагрузки на основе толщины плиты, оцененной на основе требований к прогибу.
      2. Расчет моментов с использованием подходящих методов, таких как метод коэффициента ACI.
      3. Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, соответствует ли толщина выбранной плиты коэффициенту армирования 0,01. Используйте уравнение 1 для вычисления d:

      Где:

      d: эффективная глубина плиты, необходимая для восприятия момента

      Mu: момент, рассчитанный по нагрузкам

      b: ширина плиты, 1 м (12 дюймов) полосы плиты считается соотношение принимается равным 0,01

      fy: предел текучести стали, МПа

      fc’: прочность бетона на сжатие, МПа

      Процедура проверки толщины плиты на требования к сдвигу следующая следующим образом:
      1. Рассчитать предельный сдвиг от нагрузок, Vu
      2. Рассчитайте расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предельный сдвиг происходит на внешней поверхности первой внутренней плиты, которая рассчитывается с использованием уравнения 4, в противном случае сдвиг следует проверять на внешней поверхности первой внутренняя плита и типовая внутренняя плита, уравнение 5.

      Где:

      Vc: прочность бетона плиты на сдвиг

      b: ширина плиты, 1000 мм0003

      Вт: предельная распределенная нагрузка равна до 1,2*постоянная нагрузка плюс 1,6*подвижная нагрузка

      л: пролет плиты

      3. Требования огнестойкости

      Иногда плита толщины контролируются опасностью передачи тепла во время пожара. Для по этому критерию предел огнестойкости пола – это количество часов, необходимых для температура незащищенной поверхности повышается на заданную величину, обычно 121,1°C (250°F).

      При повышении температуры на 121,1°C (250°F) плита толщиной 76,2 мм (3-1/2 дюйма) обеспечивает предел огнестойкости в течение 1 часа, плита толщиной 127 мм (5 дюймов) обеспечивает предел огнестойкости в течение 2 часов , а плита толщиной 152,4 мм (6-1/4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщина плит обычно округляется до ближайших 10 мм.

      Толщина двусторонней плиты

      Как и для односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям по прогибу и сдвигу.

      1. Требования к прогибу

      Как правило, толщина плиты выбирается для предотвращения чрезмерного прогиба в процессе эксплуатации. Код ACI предоставляет метод для расчета минимальной толщины плиты в двух направлениях, которая удовлетворяет прогибу.

      Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы ознакомиться с подробными сведениями о расчете минимальной толщины плиты, нажмите здесь.

      Выбранная толщина плиты должна быть достаточной для сдвига как на внутренних, так и на внешних колоннах. Кодекс ACI разрешает использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.

      Процедура проверки адекватности Толщина плиты, выдерживающая силу сдвига, следующая:
      1. Определить учитываемая равномерная нагрузка.
      2. Чек односторонние ножницы
      3. Проверить двухсторонний сдвиг на продавливание

      Если прочность плиты на сдвиг меньше, чем предел прочности на сдвиг, приложенный к плите, то необходимо рассмотреть необходимые стратегии для решения проблемы. Эти стратегии включают в себя:

      1. Утолщение плиты по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить усилие сдвига.
      2. Используйте откидную панель для утолщения плиты рядом с колонной.
      3. Добавить поперечную арматуру.

      какая толщина плиты при проектировании зданий? минимальная толщина плиты?

      Содержимое

      Плита представляет собой плоскую секцию, перпендикулярную силе тяжести. Секция плиты помогает передать состояние нагрузки от различных сил на балку, а через нее она будет передаваться на колонны и, наконец, на секцию фундамента. В зависимости от конструктивных соображений здания меняется толщина сечения плиты. Для базового здания первого этажа или строительных конструкций G+1 плита принимается толщиной 5 дюймов с минимумом бетона марки М20 и стали марки Fe415. При расчете сечения плиты в соответствии с нормами принимается общая нагрузка, связанная с гравитационными нагрузками и боковыми нагрузками, и предполагаются комбинации нагрузок в соответствии с указанным сводом правил.

      Толщина плиты

      Существует два типа плит, которые описаны ниже

      1. Односторонняя плита
      2. Двусторонняя плита

      Односторонняя плита

      Односторонняя плита — это сечение, которое обычно используется, если отношение большего пролета к меньшему больше или равно 2 коэффициенту. Причем распределение нагрузки в этом случае будет однонаправленным, а секция плиты опирается на две противоположные стороны.

      Одностороннее поперечное сечение плиты

      Двусторонняя плита

      Двусторонняя плита представляет собой секцию, которая обычно используется, если отношение большего пролета к меньшему меньше 2-кратного коэффициента. В этом случае плита поддерживается со всех четырех сторон, распределение нагрузки будет происходить во всех направлениях одинаково.

      Двустороннее поперечное сечение плиты

      Какая толщина перекрытия в здании для разных этажей?

      Толщина плиты строительной конструкции зависит от различных факторов, таких как количество этажей, общая нагрузка, тип опоры, марка бетона, длина пролета и т. д.,

      После различной толщины плиты мы рассмотрим по стандартам. Пожалуйста, используйте эти значения только в образовательных целях для четкого понимания концепций проектирования перекрытий.

      Минимальная толщина обычно считается равной четырем номинальным размерам крупных заполнителей. Например, если мы возьмем максимальный размер крупного заполнителя 20 мм, тогда мы должны взять минимум 4X20 = ​​80 мм в соответствии с положениями кодекса IS.

      Примечание: В зависимости от различных соображений конструкции здания толщина плиты варьируется.

      С.

      Количество этажей

      Высота здания в метрах

      Толщина плиты

      1

      Земля

      3 м

      100 мм

      2

      Г+1

      125 мм

      3

      Г+2

      125 мм

      4

      Г+3

      12 м

      150 мм

      5

      Г+4

      15м

      150 мм

      6

      Г+5

      18 м

      150 мм

      7

      Г+6

      21м

      180 мм

      8

      Г+7

      24 м

      180 мм

      9

      Г+8

      27 м

      Зависит от различных факторов

      10

      Г+9

      30 м

      Зависит от различных факторов

       Толщина плиты для различных этажей здания объясняется на канале YouTube с подробным объяснением, нажмите здесь, чтобы увидеть.

      Выводы по толщине перекрытий в здании для различных этажей

      Итак, поясняемые понятия относятся к толщине перекрытий для различных этажей от цокольного этажа до проектов зданий G+9. Для одноэтажного здания высотой 3 м минимальная толщина перекрытия составляет 100 мм, для двухэтажного здания высотой 6 м минимальная толщина составляет 125 мм, для трехэтажного здания высотой 9 м минимальная толщина составляет 125 мм, для четырех, пяти, шестиэтажное здание высотой 12 м, 15 м, 18 м минимальная толщина перекрытия в здании составляет 150 мм, для семи и восьмиэтажного здания высотой 21 м и 24 м минимальная толщина принимается равной 180 мм, а для остальных этажей толщина будет изменяется в зависимости от различных соображений конструкции здания.

      Размеры колонн для разных этажей описаны в моем предыдущем посте, нажмите здесь, чтобы прочитать.
