Сваи металлические — расчет, производство и поставки

При устройстве и укреплении фундамента, в качестве опор ЛЭП, трубопроводов, для монтажа заборов и многого другого широко используются стальные сваи. Основные преимущества этого вида металлопроката — сравнительно небольшой вес и возможность погружения на глубину до 90 м даже в тяжелых геологических условиях. НТТЗМ производит и продает металлические сваи высокого качества и по выгодной цене, доставляя продукцию по всей России.

Изготовление металлических свай

Сваи из металла разделяются на два типа:

В первом случае для производства используются либо стальные трубы, соответствующие ГОСТ 8732-78, 10704-91, 10705-80, 10706-76, а также швеллеры, либо двутавровые балки, соединенные с помощью сварки.

Для изготовления свай с незамкнутым сечением в качестве заготовки применяют широкополые двутавры.
При производстве свайной продукции сырьем служит металлопрокат из легированной, низколегированной и качественной стали.
Готовое изделие покрывают антикоррозийным покрытием, обеспечивающим долгий период эксплуатации.

Сваи, произведенные на НТТЗМ, оптимально подходят для выполнения строительных работ на территориях со сложным рельефом и специфическими грунтами (торф, болотистая почва, глина). Высокое качество продукции НТТЗМ обеспечивается за счет современного высокотехнологичного оборудования и системы многоступенчатого контроля производства.

Купить сваи металлические

Обратившись на НТТЗМ, вы можете приобрести стальные сваи по выгодной для вас цене со склада или под заказ.

Стоимость стальных свай зависит от нескольких факторов:

Подобрать нужный товар и посмотреть его стоимость вы можете самостоятельно, воспользовавшись каталогом и калькуляторами на сайте НТТЗМ.

Преимущества сотрудничества с НТТЗМ:

  • широкая линейка продукции — диаметр свай от 159 до 530 мм;

  • оперативные сроки производства;

  • возможность приобрести товар со склада;

  • доставка в любую точку страны авто- и ж/д транспортом;

  • удобная система расчетов;

  • индивидуальные предложения для постоянных клиентов и оптовых заказчиков.

Оставьте заявку или закажите обратный звонок, чтобы наш менеджер мог связаться с вами и проконсультировать по любым вопросам, касающимся металлических свай и других видов металлопроката нашего изготовления.

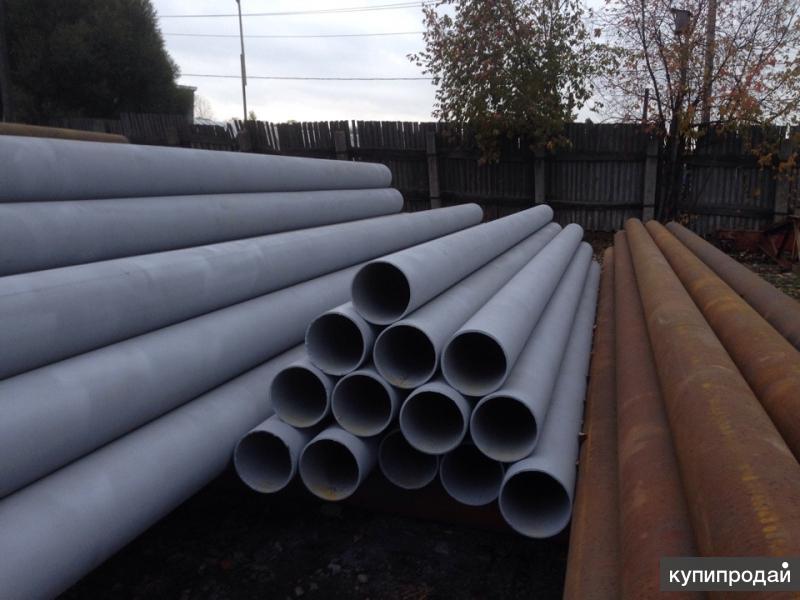

Сваи из бу труб.

Столбчатый вид фундамента получил широкую популярность, как надежное и качественное основание для строительства загородных домов и коттеджей, прочих вспомогательных сооружений. Свайная конструкция основания является незаменимой в случае наличия сложных условий, которые не позволяют заложить простой ленточный фундамент. К таковым относится твердая скальная поверхность грунта, наличие грунтов с высокой степенью подвижности и большой глубиной промерзания.

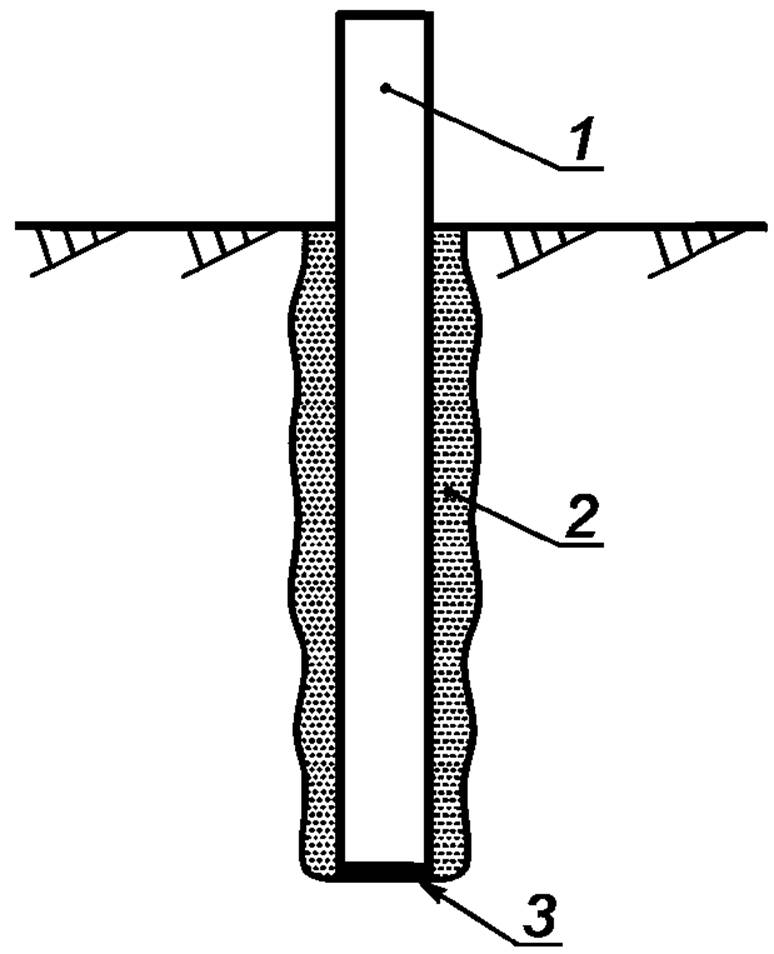

Конструкция свайного фундамента из труб

Столбчатое основание предусматривает установку ряда свай, каждая из которых должна будет принять на себя часть массы всей конструкции сооружения, распределив ее равномерно. К сваям предъявляются требования в отношении их прочности, устойчивости к воздействию окружающей среды, коррозийной стойкости. Установка каждой сваи подразумевает ее заглубление на расчетную глубину, которая, как правило, находится ниже уровня промерзания грунта. Особенно актуален этот критерий для глинистых и болотистых видов грунта, где свайный фундамент является единственно доступным видом основания для дома или коттеджа. В отличие от традиционных ленточных оснований, вбивание свай подразумевает меньший объем земляной работы, что чрезвычайно важно при работе со скальным труднопроходимым грунтом. Для монтажа свай находит применение специальная техника. Однако, несмотря на это, свайный фундамент является экономичным видом основания в малом гражданском строительстве, обладая возможностью дополнительно снизить стоимость опор за счет применения трубных изделий б/у 219, которые могут быть применены на вторичном рынке. Все опоры после монтажа связывают между собой опалубкой, которая формируется из бруса или металлического профиля.

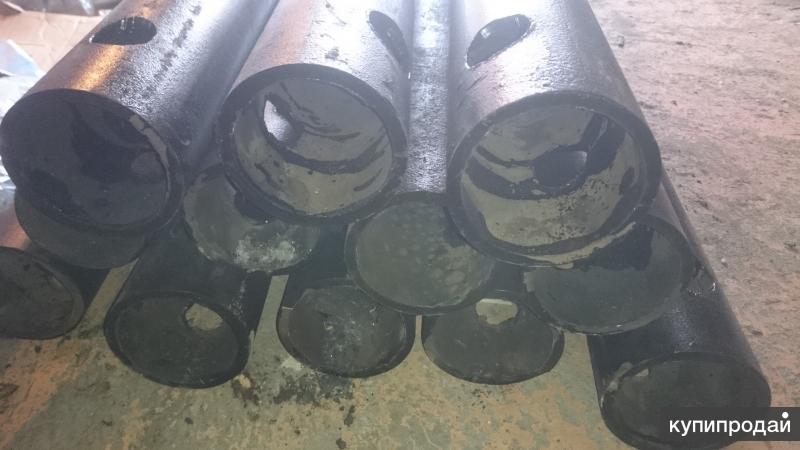

Применение труб б/у под сваи

В качестве такой опоры может быть использована простая обсадная труба.

Для этого изначально подготавливаются углубления в которые укладывается труба до значение отметки приведенного в проектной документации. Впоследствии погружается арматурный каркас и сама скважина бетонируется — заливается строительной смесью. В этом случае прочность обсадной трубы дополняется прочностными характеристиками бетонного раствора.

Данный вид труб предназначен для крепления грунта при бурении газовых, нефтяных и водных скважин, где необходимо предотвратить осыпание стен. Монтаж трубного проката производится по отдельным сегментам — секциям. Для погружения свай в виде обсадных труб в грунт могут применяться гидродомкраты, методика бурения или забивная технология. Конструкция буронабивных свай при массивной нагрузке может предполагать различное заглубление на 10 и более метров.

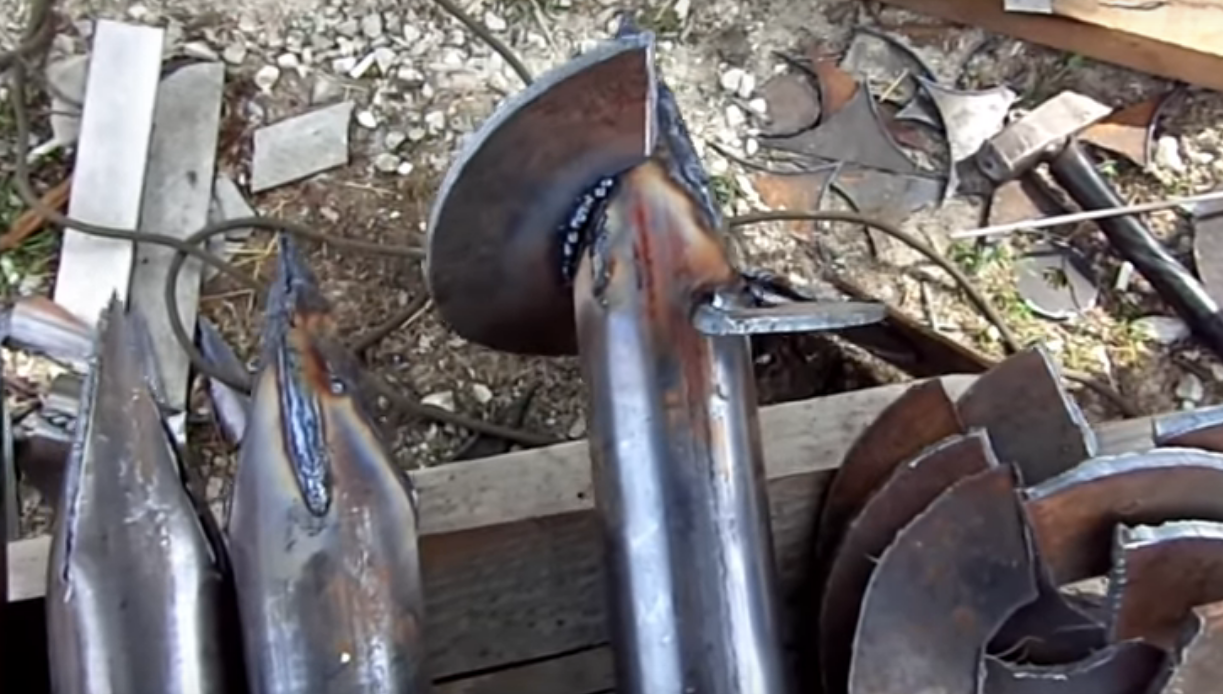

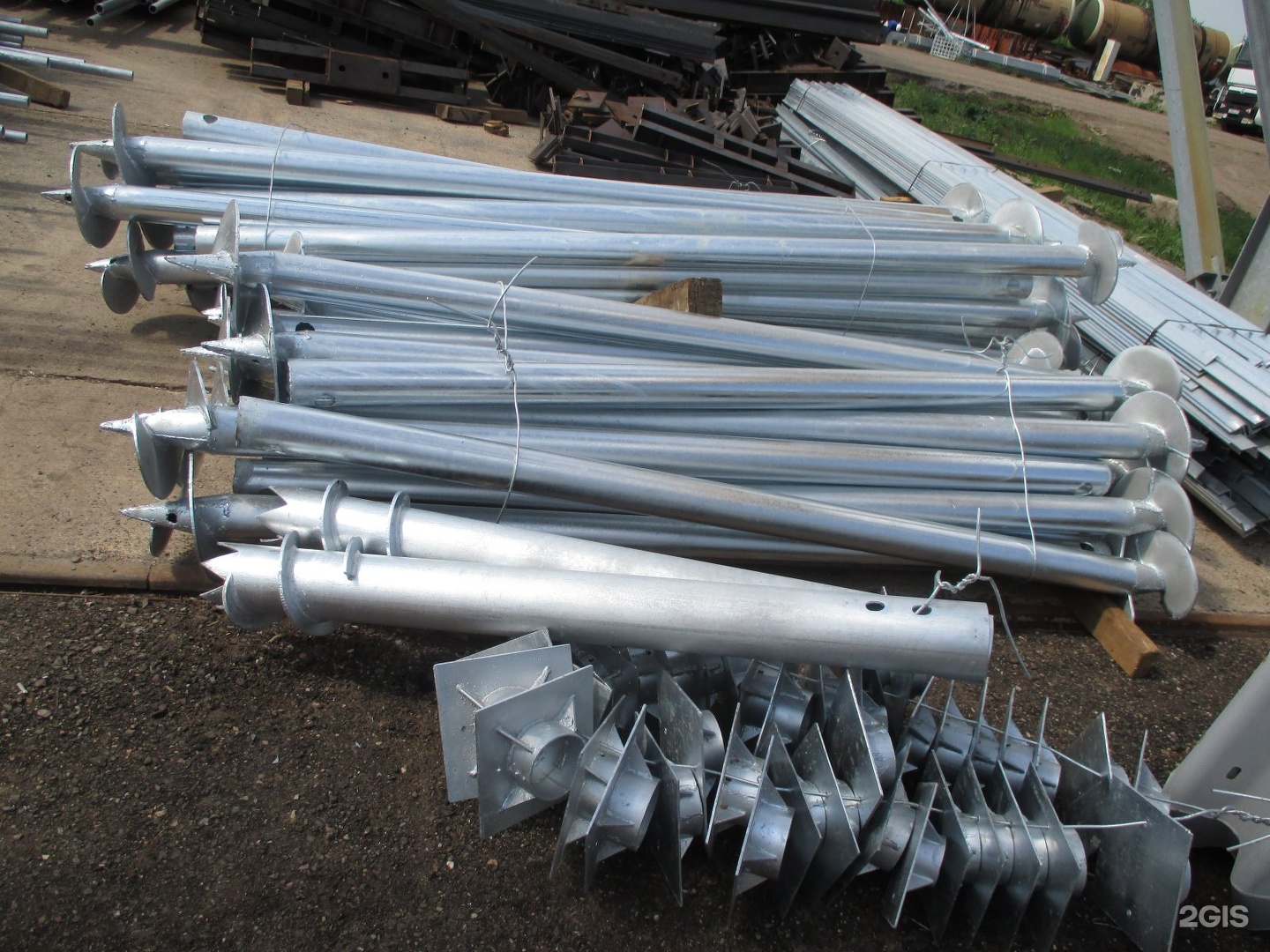

Помимо этого могут использоваться и винтовые сваи, изготовленные из стальных б/у труб 219×10.


Для установки такие сваи качественно и плотно завинчиваются в грунт, достигая нужной глубины. Чтобы дополнительно сэкономить на их монтаже существуют методики с ручной установкой свай из труб б/у посредством ручных рычагов кругового вращения.

Сваи в виде трубных изделий б/у 219×9 с буром могут рассматриваться в качестве альтернативы для ремонта существующего основания. Такие опоры ввинчиваются взамен старого фундамента и берут на себя нагрузку. Поверх труб навариваются специальные наголовники, обеспечивающие распределение веса. Когда на сваи опирается вся конструкция дома их связывают между собой металлическим профилем, обеспечивая надежность, прочность и долговечность трубного фундамента. Перенесенные таким образом коттеджи и дома на новый вид основания смогут безаварийно прослужить не один десяток лет. Однако для качественного переноса необходимо выполнение важного условия — размещения внизу строения надежных бревен, способных выдержать всю конструкцию.

Все виды винтовых свай, которые изготовлены на основании б/у труб 219×8, могут быть дополнительно усилены за счет набивной технологии, которая подразумевает заливку в их полости бетона и его последующую утрамбовку.

Однако не все виды свай подлежат вкручиванию или вбиванию. Некоторые из них устанавливаются традиционным образом. Для обеспечения долговечности свайного фундамента опоры перед погружением в грунт со специально подготовленной подушкой из песка могут обрабатываться битумной мастикой. В том случае, если мастики не оказалось под рукой поверхность трубы б/у можно защитить при помощи простого рубероида.

Выбор труб б/у для свай

В качестве опор могут быть применены обсадные трубы, выполненные по ГОСТ 632-80, а также электросварные и бесшовные трубы нужного диаметра, которые в состоянии удовлетворить нагрузочные характеристики. В каждом частном случае нагрузка на сваи тщательно рассчитывается. применение б/у труб позволяет сэкономить на материале для опор, однако при выборе изделий необходимо учитывать их качество и состояние. При использовании столбчатого основания при высоком уровне грунтовых вод нельзя использовать ржавые трубы, подойдут лишь те, которые прошли стадию восстановления с очисткой и повторным нанесением защитного слоя, препятствующего прогрессированию коррозии и разрушению сваи.

Трубы с наличием свищей и трещин не подходят в качестве свай, поскольку попадание влаги внутрь способствует их преждевременному износу и скорому разрушению. Выбор трубного профиля запасом по толщине стенки позволит сформировать необходимый запас прочности основания, которое сможет прослужить не менее 50 лет.


Применение металлических б/у труб в качестве опор для столбчатого фундамента экономически выгодно и оправдано по причине высокой стоимости новых стальных, пластиковых, а также асбоцементных труб, задействованных в данной сфере.

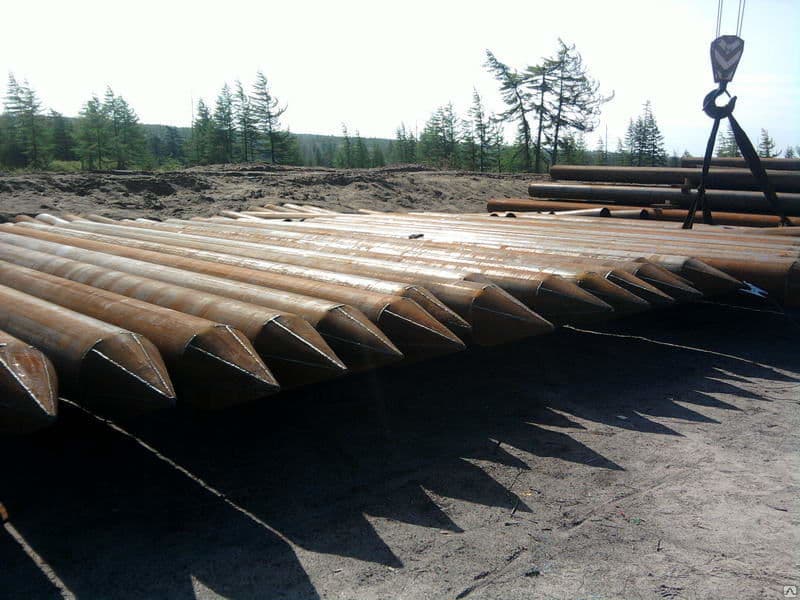

Забивные стальные сваи

Компания «РосстальЭкспорт» осуществляет поставки забивных металлических свай диаметром от 159 до 530 мм.

Забивные металлические сваи являются надежным, быстрым и недорогим решением для установки фундамента любой степени сложности. Они незаменимы в тяжелых геологических условиях, когда нет возможности применять железобетонные сваи из-за высокой плотности грунта.

Забивные сваи можно использовать для усиления фундамента: их легко можно наращивать вглубь до 90 метров – это выполнимо для любого грунта, кроме скальных пород и вечномерзлого грунта.

Фундаменты на металлических сваях позволяют значительно сэкономить на проведении нулевого цикла строительства – не требуется проведение земляных работ.

Конструкция металлических свай обеспечивают быстрое, удобное и легкое забивание данного вида опор в любой грунт.

Забивные металлические сваи изготавливаются из высококачественных сортов стали. Специальное антикоррозионное покрытие наносится на все изделия, предохраняя их от влияния коррозии и обеспечивая долгий срок эксплуатации. Это идеальное решение для участков с неровностями рельефа или сложными видами грунта (подтопленный, торф, глина, суглинки, пластично-мерзлая земля без включений крупных обломков и т.д.). Сваи можно применять при значительном уровне грунтовых вод на участке, где ведется застройка. Свайный фундамент не влияет на течения грунтовых вод – что является его преимуществом перед традиционным фундаментом, часто требующим искусственного перемещения таких вод.

Забивные металлические сваи можно монтировать в любое время года, при любых климатических условиях.

Фундаменты на сваях являются экологически безопасными, окружающей природе не наносится ущерб при их монтаже – это выгодно отличает их от традиционных типов фундаментов, уничтожающих экосистему почвы. Даже не смотря на то, что сваи со временем могут подвергаться влиянию коррозии, вред от них значительно меньший, чем от закладки стандартного фундамента.

Сваи могут применяться как стойки-опоры на твердых грунтах, так и в качестве висячих свай на мягких грунтах.

Все металлические сваи имеют паспорт качества – гарантию прохождения жесткого контроля качества на заводе-изготовителе.

ЛТК Свободный сокол: Сваи забивные


Трубы свайные из высокопрочного чугуна широко известны как надежная система для создания различного рода фундаментов гражданского, промышленного и специализированного строительства, а так же как система для устройства водозаборных скважин.

Ключом к успеху является исходный материал – высокопрочный чугун с шаровидным графитом (ВЧШГ).

Получивший свое распространение в начале 50-х годов прошлого века он обладает всеми характеристиками, которые требуются для системы забивных свай: пластичностью, ударной прочностью и устойчивостью к появлению коррозии.

Многочисленные проекты с использованием свайных труб из ВЧШГ в Австрии, Германии, Португалии, Испании и во всей Европе, являются подтверждением безупречности этого технического решения. Там, где грунт из-за геологических особенностей является нестабильным – применение таких свай лучшее и самое надежное решение.



Раструбное соединение






























































ЗАБИВНЫЕ СВАИ

Высокопрочный чугун изначально является материалом, который выдерживает высокие механические нагрузки, возникающие в динамической форме в процессе забивки свай.

Сваи изготавливаются центробежным способом и имеют два размера: диаметр 118 мм и 170 мм, а также различную толщину стенки в зависимости от требований к переносимой нагрузке. Свая имеет в верхней части раструб с конической внутренней поверхностью и в нижней части конический гладкий конец. Эффективная длина свайной трубы (без раструба) составляет 5900 мм. Необходимая общая длина сваи достигается за счет установки свай друг в друга.









Для забивания свай в грунт не требуется тяжелой специальной техники, достаточно обычного легкого экскаватора. Вместо ковша устанавливается гидравлический молот с адаптером под раструб сваи. Такая техника имеется в распоряжении практически у каждой строительной компании. Лёгкий и подвижный экскаватор с быстроходным гидравлическим молотом позволяет возводить фундамент на сваях в трудно-доступных местах или в условиях ограниченного пространства. Расположение свай возможно в пределах 40 см от существующих конструкций, а также под углом до 45° к горизонту.

На первую сваю устанавливается так называемый башмак, который препятствует попаданию грунта внутрь сваи. Следующая свая закладывается в раструб уже забитой сваи и процесс повторяется. Это продолжается до тех пор, пока либо не достигается необходимая длина сваи, либо свая попадет на твердый участок грунта. За счет энергии удара в процессе забивания свай возникает так называемая сварка трением,

являющаяся основой их абсолютно неподвижного соединения. Как только первая свая достигнет твердого грунта, процесс останавливается и оставшаяся на поверхнос-

ти часть отрезается дисковой фрезой. Отрезанный кусок сваи является первой забиваемой в следующей серии сваей, таким образом, эта технология является полностью безотходной. Когда забивка свай заканчивается, они заполняются бетоном для увеличения несущей способности и в зависимости от требуемой нагрузки, головка сваи оснащается плитой — распределителем давления или арматурным каркасом.



Забивные сваи с последующим бетонированием (стандартные несущие сваи)

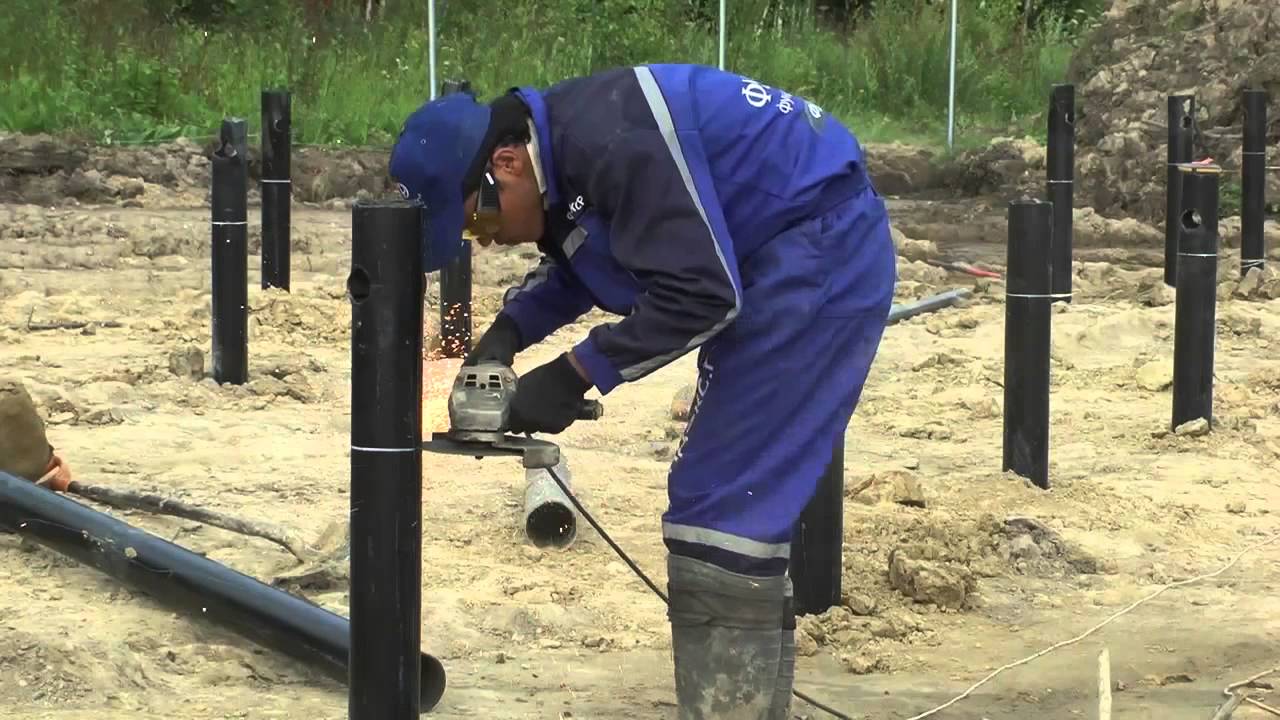

Установка забивных свай ВЧШГ один из самых быстрых и простых доступных методов установки свай. Сваи забиваются в «связку» в плотный гравий или в коренную породу. Затем в ствол сваи заливается бетон для придания дополнительной прочности. Концевая заглушка или насадка для твердых пород устанавливаются на ведущую секцию, которая затем забивается на полную длину и, при необходимости добавляются новые секции.

Связка определяется как пониженный темп проникновения сваи по отношению к непрерывной забивной силе (молота) за отведенное время. Создание связки демонстрирует способность свай выдерживать расчетную нагрузку на долгосрочной основе.

Значения для связки (например, степень проникновения по отношению к длительности движущей силы) определяются данными наблюдений и зависят от статистической нагрузки и результатов испытаний в различных состояниях грунта в течение многих лет.





Забивные сваи с зацементированным затрубным пространством (стандартные  сваи с  боковым сопротивлением)


Цементируемые забивные сваи объединяют преимущества установки свай с гибкостью системы цементирования. Большая цементируемая насадка устанавливается на основание ведущей секции забивной сваи. Когда свая забивается в землю, большая насадка создает затрубное пространство между стволом сваи и землей, которое постоянно заполняется стволом сваи и цементом, создавая поверхностное трение. Установленные с помощью комбинированной техники забивки и цементирования сваи могут использоваться в таких условиях грунта, где другие системы не пригодны (например, близость грунтовых вод или загрязненные участки).



























ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ



Концевая заглушка

Концевая заглушка это стандартная свайная насадка для забивной сваи



Насадка для твердых пород

Это альтернатива концевой заглушки, если свая забивается в твёрдую, например, вывет-ренную породу.


















Устройство закачки цементного раствора (насос для подачи бетона)

Используется при установке забивных свай. Готовый бетон (максимальная крупность заполнителя 4 мм) закачивается в сваю при забивке, заполняя затрубное пространство между стволом сваи и землей. Для закачивания бетона применяют обычные бетонные насосы, с которыми работает большинство строительных фирм.



Бур для сухого бурения

Служит для установки несущей сваи. Бур для сухого бурения устанавливается на молоте экскаватора, вместо стандартного долота. Сваи забиваются в связку и затем заполняются бетоном.



ОБЛАСТИ ПРИМЕНЕНИЯ





Трубы свайные используются при строительстве и реконструкции зданий различного назначения, опор мостов, магистральных трубопроводов, высоковольтных линий электропередач, антенно-мачтовых сооружений, открытых распределительных устройств, линий связи, при прокладке каналов на сваях, при устройстве подпорных стен в местах возможных сходов селей и оползней, устройстве фундаментов под башни, усилении старых фундаментов, при укреплении склонов, откосов, береговой линии водоёмов, закреплении насыпных и просадочных грунтов, в качестве упоров безопасности (как компенсация подъёмной силы).

Наклон сваи относительно отвесной лини не может составлять более 45°  (только в исключительных случаях допус-кается горизонтальная забивка при укреплении откосов).

Передача незначительных нагрузок происходит за счет косой установки сваи, перенос момента нагрузки  —  за счет опоры сваи.

Для цели передачи нагрузки нужны как минимум грунты со средней плотностью. Как только достигнут этот горизонт, необходимо забивать сваи на предварительно рассчитанную конечную глубину.







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Предельная нагрузка на сваи

Диаметр

118 мм с буром190 мм

170 мм с буром 250 мм

Грунт средняя плотность

90 кН/м

118 кН/м

Нормальная плотность

119 кН/м

157 кН/м

Высокая плотность

149 кН/м

195 кН/м



Преимущества:

·       простой монтаж;

·       возможность работать на ограниченной площади;

·       возможность забивать сваи на расстоянии от объекта = 40 см;

·       полное отсутствие отходов;

·       не требуется доработка головной части сваи и поэтому строительные работы выполняются непрерывно;

·       предельная нагрузка и длина сваи определяются для каждой сваи на месте в зависимости от условий забивания;

·       внешняя нагрузка сваи увеличивается за счет запрессовывания;

·       экономичность;

·       достаточно высокая коррозионная устойчивость;

Незначительные инвестиции только в оборудование и высокая производительность 200- 400 пог. метров в день являются гарантом экономического и технологического успеха.





МАТЕРИАЛ

Высокопрочный чугун с шаровидным графитом это разновидность серого чугуна, материала который использовался веками из-за его высокого сопротивления химическому и механическому воздействию. Благодаря очень высокой вязкости, высокопрочный чугун с шаровидным графитом способен выдержать большую энергию удара при забивке свай.



Технические характеристики

Вне-шний диа-метр

Тол-щина стен-ки

Длина

Вес трубы

Попе-речное сечение

Предел прочно-сти

Предел текучести

Предель-ная наг-рузка

Нагру-зка

Момент сопротив-ления

Момент инер-ции

мм

мм

мм

кг

мм2

Н/мм2

Н/мм2

кН

кН

см3

см4

118

7,5

5900

122,0

2604

420

300

1093

781

68

399

118

9,0

5900

142,4

3082

420

300

1294

925

78

461

118

10,6

5900

163,3

3576

420

300

1502

1073

88

521

170

9,0

5900

206,0

4552

420

300

1912

1366

174

1480

170

10,6

5900

235,7

5308

420

300

2229

1592

199

1693



Внутренняя несущая способность (механические характеристики чугуна – предел прочности 420 Н/мм2, предел текучести 300 Н/мм2)

Внеш-ний диа-метр/

толщина стенки

Пло-щадь  свайной трубы,

Допусти-мая нагру-зка,

Площадь бетонного столба

Марка бетона

Суммарная допустимая нагрузка на сваи с бетоном

В20/25

В25/30

В30/37

В20/25

В25/30

В30/37

мм

мм2

кН

мм2

кН

кН

кН

кН

кН

кН

118*7,5

2604

526

8332

82

103

123

608

629

649

118*9,0

3082

623

7854

78

97

116

700

720

739

118*10,6

3577

723

7359

73

91

109

795

813

832

170*9,0

4553

920

18145

179

224

269

1099

1144

1189

170*10,6

5309

1072

17389

172

215

258

1244

1287

1330

Примечание.

Значение допустимых нагрузок на сваи рассчитываются, принимая во внимание, что сваи на 100% нагружены собственным весом.

ОЦЕНКА КОРРОЗИОННОГО РАЗРУШЕНИЯ СВАЙ из ВЧШГ



На сваи без заливки бетоном воздействует окружающая почва, поэтому учитывается определенная скорость коррозии свай. Большинство существующих таблиц по коррозии свай и/или шпунтовых свай составлены для стальных компонентов. Чугун в отношении коррозии ведет себя по-другому. Прежде всего, скорость коррозии чугуна ниже, и, второе, поверхностные отложения создают дополнительный барьер, замедляющий коррозию. Таблицы ниже показывают допустимую нагрузку на сваи, принимая во внимание оценку коррозии.



Допустимая нагрузка на сваи, залитые бетоном  под давлением, и свай в грунте с очень низкой агрессивностью (механические характеристики чугуна420/300 Н/мм2)

Внеш-ний диа-метр/

толщина стенки

Пло-щадь  свайной трубы,

Допусти-мая нагру-зка,

Площадь бетонногостолба

Марка бетона

Суммарная допустимая нагрузка на сваи с бетоном

В20/25

В25/30

В30/37

В20/25

В25/30

В30/37

мм

мм2

кН

мм2

кН

кН

кН

кН

кН

кН

118*7,5

2604

526

8332

82

103

123

608

629

649

118*9,0

3082

623

7854

78

97

116

700

720

739

118*10,6

3577

723

7359

73

91

109

795

813

832

170*9,0

4553

920

18145

179

224

269

1099

1144

1189

170*10,6

5309

1072

17389

172

215

258

1244

1287

1330



Допустимая нагрузка на сваи, залитые бетоном  под давлением, и свай в грунте со средней агрессивностью (механические характеристики чугуна420/300 Н/мм2)

Внеш-ний диа-метр/

толщина стенки

Пло-щадь  свайной трубы,

Допусти-мая нагру-зка,

Площадь бетонногостолба

Марка бетона

Суммарная допустимая нагрузка на сваи с бетоном

В20/25

В25/30

В30/37

В20/25

В25/30

В30/37

мм

мм2

кН

мм2

кН

кН

кН

кН

кН

кН

118*7,5

2328

470

8332

82

103

123

553

573

594

118*9,0

2806

567

7854

78

97

116

644

664

683

118*10,6

3300

667

7359

73

91

109

739

758

776

170*9,0

4156

839

18145

179

224

263

1018

1063

1108

170*10,6

4910

992

17389

172

215

258

1164

1207

1250



Допустимая нагрузка на сваи, залитые бетоном  под давлением, и свай в грунте с высокой агрессивностью (механические характеристики чугуна420/300 Н/мм2)

Внеш-ний диа-метр/

толщина стенки

Пло-щадь  свайной трубы,

Допусти-мая нагру-зка,

Площадь бетонногостолба

Марка бетона

Суммарная допустимая нагрузка на сваи с бетоном

В20/25

В25/30

В30/37

В20/25

В25/30

В30/37

мм

мм2

кН

мм2

кН

кН

кН

кН

кН

кН

118*7,5

1875

379

8332

82

103

123

461

482

502

118*9,0

2353

475

7854

78

97

116

553

572

592

118*10,6

2848

575

7359

73

91

109

648

666

684

170*9,0

3497

706

18145

179

224

263

886

931

975

170*10,6

4253

859

17389

172

215

258

1031

1074

1117

Сваи забивные, сваи стальные в Екатеринбурге по низким ценам

Востребованность свай в строительстве является постоянной и незаменимой. Они необходимы при создании фундаментов. На сегодняшний день, хорошей альтернативой традиционным железобетонным сваям являются сваи стальные . Металлические сваи полностью повторяют по форме и размерам традиционные железобетонные сваи и в строительстве востребовано около 15 различных видов свай.

Производство

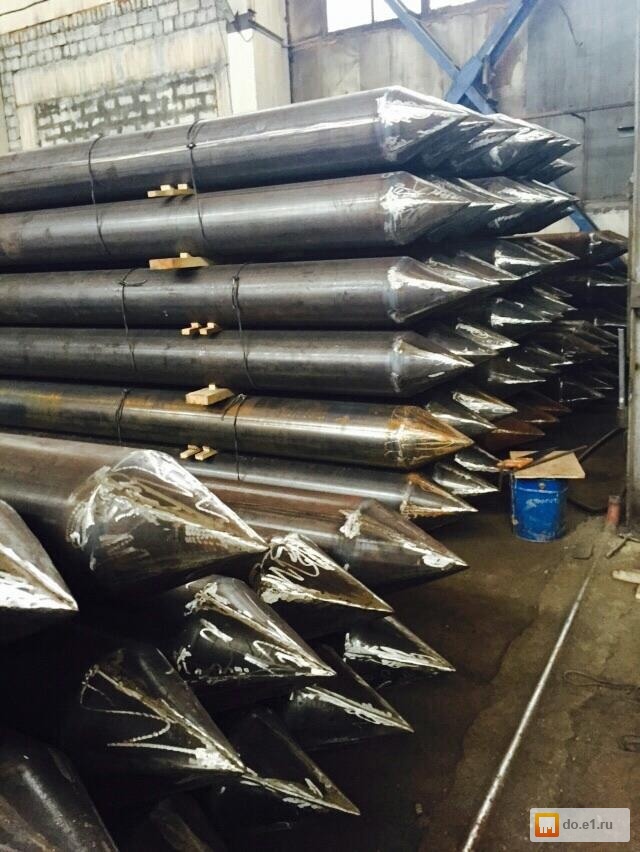

Сваи забивные металлические производятся из труб, на конце которых наваривается конус, позволяющий их легко устанавливать в любой грунт, в т.ч. в вечную мерзлоту и на болотистой местности. Кроме новых стальных свай, являются очень востребованными сваи забивные, произведенные из труб б/у. Бывшие в употреблении трубы перед тем как стать сваями, проходят комплексное восстановление, чтобы в дальнейшем, сваи были без повреждений, надежными и долговечными. Кроме высоких характеристик для повторной эксплуатации сваи забивные из восстановленных труб будут стоить значительно дешевле.

Производственные мощности компании «Гермес-Сталь» позволяют изготавливать различные по форме и размерам сваи в необходимых для клиента количестве.





Применение

В настоящее время, свайный фундамент очень востребован в различном строительстве. На его основе возводят:

  • автодороги и железные дороги;

  • автомобильные и железнодорожные мосты;

  • линии электропередач и связи, а также телевидение и радиовещание;

  • закрепление трубопроводов различного назначения

Высокие показатели эффективности металлических свай и невысокая стоимость значительно повышают их спрос на строительном рынке. Компания «Гермес-Сталь» в своей деятельности занимается восстановлением труб и производством свай. Наше современное производственное оборудование и технологии позволяют с высокой эффективностью производить востребованную продукцию.

Для производства свай хорошо подходят б/у трубы, которые ранее использовались в газовой и нефтяной промышленности. Такие трубы практически не имеют повреждений и следов коррозии, а значит прочность и надежность металла имеют высокие показатели.

Процесс забивки свай на объекте строительства происходит достаточно быстро, а благодаря этому, и всё строительство происходит значительно быстрее, чем при использовании традиционных железобетонных свай.

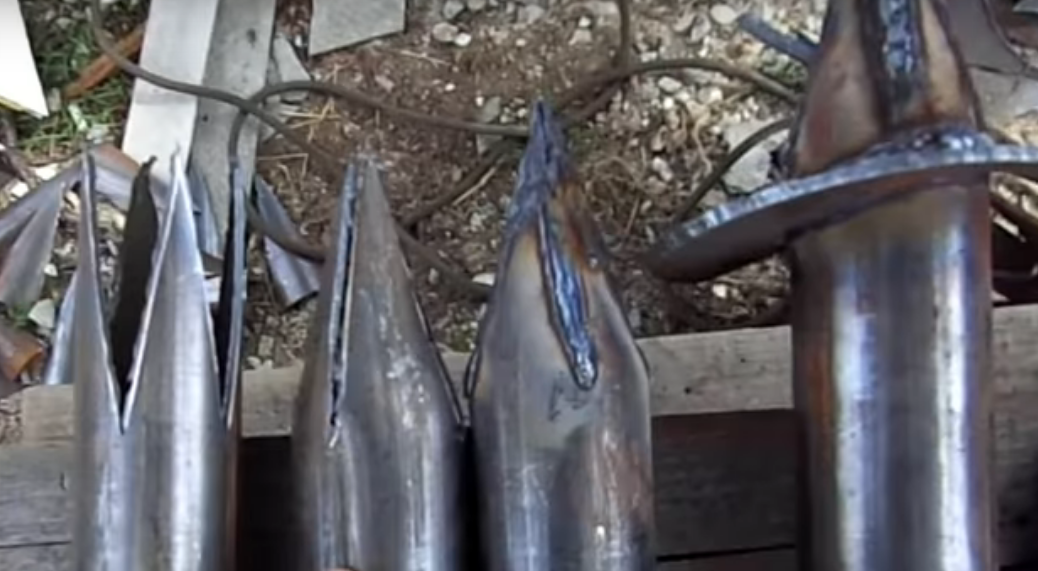

Сварной многогранный наконечник конической формы является очень прочным и позволяет вбивать сваи даже в вечную мерзлоту. Стальные сваи хорошо переносят различные климатические особенности местности, поэтому применяются повсеместно.

Компания «Гермес-Сталь» предлагает своим клиентам металлические сваи с различным сечением и различной длины: с нами, Ваше строительство будет надежным и быстрым.

Сваи удобно хранить на складе, таким образом, если Ваша фирма занимается строительством объектов с применением свай и у Вас есть свой склад или ангар, то закупить оптовую партию будет для Вас ещё более выгодным по цене.

Особенность стальных свай

Фундаменты зданий и сооружений, которые были выполнены на стальных сваях — являются безопасными для окружающей среды, по сравнению с традиционными фундаментами из железобетона, которые разрушают экосистему.

Чтобы защитить сваи от коррозии и тем самым продлить эксплуатационный срок — можно обработать сваи специальным антикоррозийным составом.

Сваи стальные в Екатеринбурге от «Гермес-Сталь» — это быстрое и правильное решение, если Вы собрались начать строительство. При необходимости, наши квалифицированные специалисты компетентно Вас проконсультируют по каждому вопросу перед приобретением продукции.

Цены компании «Гермес-Сталь» приятно удивят всех наших клиентов.

СВАИ СТАЛЬНЫЕ ЗАБИВНЫЕ КОНИЧЕСКИЕ

Описание

Начиная с 2012 года, компания «Госрезервобеспечение» ведет деятельность на территории Российской Федерации. Главное направление — производство забивных свай из металла, конический диаметр который находится в пределах 114-820 мм.

Компания производит детали согласно требований и норм ТУ 5264-001-15059217-2012 «Сваи стальные забивные конические».

Где используется изделие

Сваи являют собой деталь из металла, состоящую из двух главных элементов: наконечников и ствола. Последние выполненные из труб стального типа, созданных бесшовным, электросварным способом.

Конструкция нашла свое применение в строительной сфере. Сваи используют при постройке и проведении реконструкции:

  • · домов вне зависимости от их предназначения;
  • · опор моста;
  • · линий трубопровода;
  • · высоковольтной линии электропередач;
  • · антенн, мачт;
  • · сортировочных агрегатов открытого типа;
  • · линий связи.

Это касается не только краткосрочных, но и долгосрочных построек. Но только при условии, что их документация, касающаяся проектирования, составленная, подписанная в установленном государством порядке.

Сваи также применяют там, где нужно укрепить почву и грунт при постройке зданий недалеко от объектов различных по назначению.

В чем особенности компании ГРО

«Госрезервобеспечение» обладает рядом преимуществ, которые делают организацию особенной:

1. Производственная база включает четыре участка для изготовления продукции. Общая их площадь составляет 2 500. На производстве работают около 44 человек, опыт работы которых больше 3-х лет.

2. Технопарк с 37-ю единицами оборудования. Речь о станках для обработки механического характера, агрегате для проведения плазменной и воздушно-дуговой резки металлопроката, прессе листогибочном, современном сварочном оборудовании.

3. Конструкторское бюро. Здесь каждый клиент найдет решение любой проблемы.

4. Коммерческий отдел. В любое время покупатель сможет принять заявку на покупку изделия. Квалифицированная консультация предоставляется по разным конструктивным и технологическим вопросам.

5. Логистический отдел. Поможет клиентам организовать быструю доставку груза к указанному пункту. Последний может иметь отношение как при погрузке, так и разгрузке.

Цена на забивные сваи указан в прайсе компании. Уточните ее у продавца при оформлении заявки. Это позволит избежать возможных неприятных ситуаций.

Сваи стальные

Для отображения необходимой продукции задайте ее параметры:

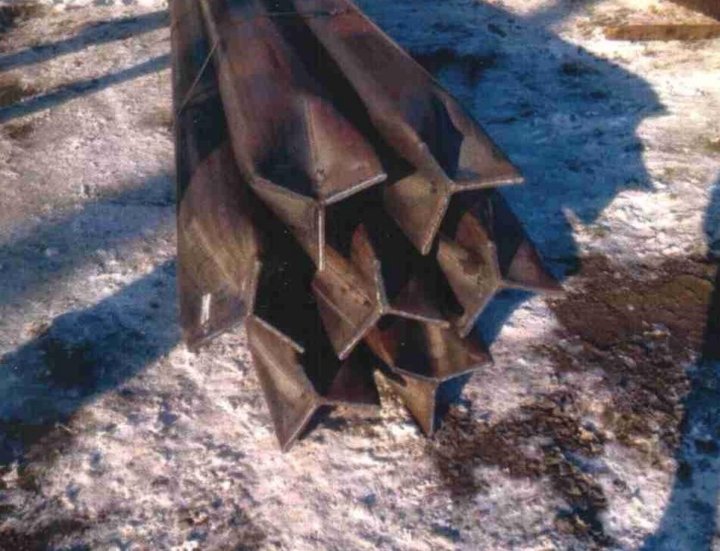

Металлические забивные сваи изготавливаются из различных стальных профилей, стальных или чугунных труб, при обязательном условии толщины стенки от 3,5 мм, с конусовидным наконечником на конце.

Изготовленные промышленным способом металлические забивные сваи имеют диаметр от 159 до 530 мм. Как правило, исходным материалом для этих свай служат стандартные стальные или чугунные трубы, для которых изготавливаются конусообразные наконечники и два вида оголовников, один непосредственно для забивания, а второй для увеличения длины (составления).

Для непрочных грунтов на металлических сваях делают анкерные устройства либо в виде технологических вырезов и отверстий, либо в виде приваренных насадок. Для придания большей прочности, после погружения полость сваи заливают бетоном.

Применение стальных забивных свай

Такие сваи используют при постройке сооружений и зданий разного назначения, для трассовых трубопроводов, ЛЭП, мачтовых сооружений, в виде опор мостов, линий связи и т.д.

Сваи идеально подходят для строительных работ на местности с неровностями рельефа или сложными видами грунта:

  • торф,
  • глина,
  • подтопленная почва и др.

Забивные металлические сваи допускается монтировать в любой сезон, независимо от климатических условий.

Данные сваи при помощи специальной техники погружают в предварительно созданную скважину, диаметр которой традиционно меньше диаметра самой сваи. Технология подходит для мерзлых глинистых, песчаных, а также талых почв. Условие – отсутствие в них крупных обломков пород.

Погружение готовых свай путем забивания сопровождается смещением грунта вверх и по сторонам. В результате чего создается уплотненный слой вокруг ствола сваи. Это препятствует смещению конструкции при действии на нее допустимых нагрузок.

Стальные забивные сваи обозначаются маркировкой СМ. В маркировке также указывется диаметр сваи, ее длина и толщина стенки.

Преимущества стальных забивных свай:
  • Стальные забивные сваи используются на грунтах практически любого типа,
  • При работе на мерзлом грунте не требуется предварительное бурение,
  • Простой и легкий монтаж стальных забивных свай,
  • Возможность установки на объектах в условиях наклонного грунта и наличия грунтовых вод,
  • Длительный срок эксплуатации,
  • Низкая стоимость.

Купить металлические сваи

ООО ПКФ «МеталлоЦентр Титан» предлагает стальные сваи из стали высокого качества по доступной цене. Большой выбор сортамента продукции.

Цены и детали заказа вы можете уточнить по телефонам на сайте или через форму заказа. Наши специалисты ответят на любые интересующие вас вопросы.

Трубы прокатные и сварные

Что касается катаных и сварных труб, то доверять можно только одному производителю — Nucor Skyline. Используя наше современное оборудование и высококачественные материалы, мы производим стальные трубы, которые точно соответствуют вашим потребностям.

Наши производственные предприятия расположены по всему региону и способны удовлетворить потребности частных и государственных проектов. Подрядчики могут с уверенностью связаться с одним из наших торговых представителей, чтобы обсудить точные спецификации, необходимые для их стальных труб.Наша команда экспертов может помочь вам с заказом катаных и сварных труб, соответствующих вашим требованиям. Мы обеспечиваем своевременную доставку, чтобы вы не сбились с пути к завершению вашего проекта.

Мы понимаем, насколько важно доверять трубам, изготовленным для ваших нужд, поэтому мы предлагаем два варианта тестирования наших продуктов. У нас есть все необходимое для проведения внутренних испытаний, и у нас есть партнерские отношения с третьими сторонами, которые могут гарантировать, что заказанные прокатные и сварные трубы соответствуют вашим точным спецификациям.

Гордо произведенные в США, наши трубы могут быть изготовлены в соответствии с потребностями вашего государственного или частного проекта в следующих размерах:

  • Диаметр до 204 дюймов (17 футов)
  • Толщина стенки до 2,25 дюйма

Возможна нестандартная длина и услуги по изготовлению, чтобы удовлетворить потребности подрядчиков по всей территории США. Мы гордимся тем, что каждый раз создаем трубку, необходимую для выполнения вашего проекта вовремя. Если у вас есть стандартный запрос или что-то необычное, позвоните нам, и мы с радостью обсудим ваши потребности и поможем оформить заказ.

Трубопрокат, трубопрокат

При производстве катаных и сварных труб используется процесс прокатки труб (также известный как трубопрокат). Чтобы создать вашу трубу, мы нанимаем команду инженеров и сварщиков, чтобы обеспечить правильное выполнение работы с первого раза. Мы используем процесс, который доказал свою успешность и позволяет нам постоянно создавать трубы для государственных и частных проектов в различных отраслях промышленности.

Мы начинаем с сырья высочайшего качества, чтобы гарантировать, что мы сможем создать трубу, соответствующую вашим требованиям к толщине стенки.Убедившись, что сырье соответствует нашим строгим стандартам, мы помещаем его на обжиговой стол. Этот стол позволяет нагревать материал до температуры, с которой легко работать в процессе резки. Это помогает нам создавать более четкие линии и повышает нашу точность. Мы можем использовать как плазменные, так и режущие газы, чтобы придать сырью точную длину и ширину, которые вы предоставите. Очень важно, чтобы ваши размеры были именно такими, которые вам нужны для трубы, прежде чем вы начнете этот этап процесса.

После резки трубы следующая часть процесса прокатки трубы включает снятие фаски. Это создает скошенный край, который необходим для подготовки трубы к следующему этапу технологического процесса. Это улучшает внешний вид трубы и делает работу сварщиков более безопасной. Мы ценим наших сотрудников и их безопасность в повседневной работе.

После снятия фаски мы переходим к гибочной части процесса прокатки трубы. Мы берем отрезанную и скошенную трубу и помещаем ее на удлинительные валки.Наша система валков позволяет нам изготавливать равномерно прокатанные трубы. Это очень важно для создания банки (также известной как настоящий цилиндр).

На этом этапе мы готовы к сварке. Наш процесс сварки разбит на два этапа, чтобы трубы были идеально сварены. Первый — это продольная сварка, при которой длинный шов трубы сваривается как с внутренней, так и с внешней стороны. Завершающим этапом сварки является кольцевая сварка. Используя процесс дуговой сварки под флюсом (SAW), мы собираем банки вместе, чтобы получить необходимую длину для вашей трубы.Независимо от того, нужны ли вам две банки, сваренные вместе или 15, мы предлагаем трубы нестандартной длины и услуги по изготовлению, которые предоставят вам трубы, необходимые для вашего проекта.

Прежде чем мы сообщим, что труба готова к отгрузке, мы проводим испытания для контроля качества. Мы можем протестировать на месте и / или у третьей стороны. При необходимости мы даже предлагаем ультразвуковой контроль, чтобы доказать, что оба процесса сварки были выполнены правильно и не имеют дефектов. Как только мы узнаем из наших тестов QT и / или UT, что труба изготовлена ​​правильно, ваша труба готова к отправке.Снимаем трубу с производства и отправляем к вам на стройплощадку. Наша труба всегда надежно закреплена, чтобы не повредить ее при транспортировке.

Наш процесс трубопрокатного / трубопрокатного производства идеально подходит для частных и государственных подрядчиков, которым нужны катаные и сварные трубы для своих проектов. Мы можем изготовить трубы с точной толщиной стенки, длиной и спецификациями материала. Свяжитесь с нами сегодня чтобы начать!

Производственный процесс

Прокатные и сварные трубы — один из старейших процессов производства стальных труб.Этот производственный процесс используется, когда толщина стенки трубы превышает возможности производственных процессов ERW и спиральной сварки.

ТАБЛИЧКА

Сырье — листы плоского стального листа — поступают на наш завод-изготовитель.

РЕЗКА

Один плоский лист стального листа разрезается на обжигающем столе с помощью плазмы или газов для резки.Эта тарелка вырезается в соответствии с требуемой шириной и длиной для каждой отдельной банки, из которой будет формироваться конечный продукт.

ФАСКА

После резки лист передается на станцию ​​снятия фаски, где кромки листа снимаются и подготавливаются к сварке.

ГИБКА

После снятия фаски лист передается на гибочные валки. Nucor Skyline использует 4-валковую систему для производства настоящего цилиндра, также называемого тазом.

СВАРКА

Затем банку подвергают продольной сварке (длинный шов). Во время этого процесса сваривается шов между двумя пластинами как с внутренней, так и с внешней стороны.

ЦИРКУМФЕРЕНЦИАЛЬНАЯ СВАРКА

На этом последнем этапе производственного процесса банки собирают вместе с использованием процесса дуговой сварки под флюсом (SAW) в соответствии с требованиями заказчика для определенной длины.

КОНТРОЛЬ КАЧЕСТВА

После завершения сварки готовая труба подвергается визуальному контролю со стороны службы контроля качества (QC) и, при необходимости, проводится ультразвуковой (UT) контроль, чтобы убедиться в отсутствии дефектов сварного шва.

ГОТОВАЯ ТРУБА

Готовая труба снимается и готов к отправке.

Труба ERW | Электросварка сопротивлением

Nucor Skyline имеет обширный опыт в производстве трубных свай для индустрии стальных фундаментов Северной Америки.Благодаря нашим стратегически расположенным производственным предприятиям мы можем удовлетворить потребности любого государственного или частного проекта по всей стране.

  • OD: от 2-3 / 8 дюймов до 24 дюймов; Толщина: до 0,625 дюйма
  • Нестандартная длина и толщина
  • Услуги по изготовлению на заказ
  • Внутренние и сторонние возможности тестирования
  • Сделано в США

Труба, сваренная сопротивлением (ВСВ), состоит из стальной катушки, сварной шов проходит параллельно трубе.Ширина змеевика такая же, как и окружность трубы, поэтому диаметр ограничен 24 дюймами. Однако, поскольку производственный процесс является быстрым, он идеально подходит для больших серий изделий небольшого (<= 24 дюйма) диаметра.

Производственный процесс

Труба, сваренная сопротивлением сопротивлению (ERW), изготавливается путем холодного формования плоской стальной полосы в круглую трубу и пропускания ее через ряд формующих роликов для получения продольного шва. Затем два края одновременно нагреваются током высокой частоты и сжимаются вместе, образуя соединение.Продольный шов ВПВ не требует присадочного металла.

Катаные и сварные трубы, трубы со спиральной сваркой или трубы ERW

Труба, сваренная сопротивлением (ВСВ), является одним из самых универсальных инструментов в отрасли. Однако трубы ERW — лишь один из множества доступных типов труб. Чтобы выбрать подходящую трубу, важно знать различия между каждым типом трубы.

Труба катаная и сварная изготавливается из секций стального листа, закатанных в жестяные банки.Шов банки сваривается, а затем отдельные банки свариваются вместе, чтобы получилась готовая труба. Прокатные и сварные трубы могут изготавливаться диаметром до 16 футов и толщиной более 2,0 дюймов.

Спирально-сварные трубы, как и трубы ERW, также изготавливаются из рулонной стали. Разница в том, что катушка намотана под углом, поэтому сварной шов проходит по внешней стороне трубы в форме спирали. Это позволяет намного больше варьироваться по диаметру и толщине, чем трубы ERW. Спирально-сварные трубы чаще всего используются для труб диаметром от 24 дюймов.и 120 дюймов и для толщины 1,0 дюйма или меньше.

Напротив, труба из ВПВ изготавливается путем прокатки металла с последующим нагревом двух краев электричеством, так что они образуют сварной шов по всей длине. Это образует «шов», отличающий его от бесшовной трубы.

Несколько преимуществ, которые следует отметить для трубы ERW:

  • В процессе производства не используются сплавы металлов. Это означает, что труба очень прочная и долговечная.
  • Сварной шов нельзя увидеть или почувствовать.Это основное отличие, если смотреть на процесс двойной дуговой сварки под флюсом, при котором образуется очевидный сварной шов, который, возможно, придется удалить.
  • С развитием высокочастотных электрических токов для сварки процесс стал намного проще и безопаснее.

РАЗМАТЫВАНИЕ И ПЛОСКОПИРОВАНИЕ
Входящие рулоны снимаются и разворачиваются для представления в ролики выравнивателя. При расплющивании удаляется набор рулонов для получения плоской стальной полосы.

СОЕДИНЕНИЕ КАТУШКИ
Концы рулонов соединяются встык для получения непрерывной полосы.

ОБРЕЗКА КРАЙКИ
Лезвия для продольной резки и фрезерование кромок обрезают края полосы, чтобы обеспечить точную ширину полосы, необходимую во время процесса формовки и сварки швов ERW.

ФОРМИРОВАНИЕ
Процесс формования начинается на этапе разрушения, на котором материал постепенно сгибается из плоской стальной полосы в круглую трубу для представления сварщику швов по сварке сварных швов.

СВАРКА
Высокочастотный электрический ток протекает через контактные наконечники к краям полосы, чтобы произвести тепло, необходимое для соединения краев полосы вместе, когда материал проходит через сварочную клеть.

КОНТРОЛЬ КАЧЕСТВА
После завершения сварки готовая труба подвергается визуальному осмотру Службой контроля качества (QC) и, при необходимости, ультразвуковым (UT) испытанием, чтобы убедиться в отсутствии дефектов сварного шва.

РАЗМЕР ТРУБЫ / ВЫПРЯМИРОВАНИЕ
Размерная секция сжимает сварную трубу до точных допусков круглости, внешнего диаметра и прямолинейности, указанных заказчиком.

РЕЗКА ТРУБ
Летучая отрезная пила прикрепляется к трубе в процессе ее изготовления и отрезает трубу до длины, указанной заказчиком.

Стальная труба большого диаметра

Стальная труба

большого диаметра используется для множества применений, в том числе для крепления растяжек, обсадных труб, домкратов и буровых установок, столбов указателей, кессонов и комбинированных стен.Nucor Skyline имеет многолетний опыт производства трубных свай большого диаметра. Внешний диаметр от 24 до 120 дюймов для спирально-сварных труб и до 204 дюймов для катаных и сварных труб. Толщина стенки до 1 дюйма для спиральной сварки и 2,25 дюйма для катаных и сварных труб. Трубы большого диаметра Nucor Skyline производятся в США либо из стального листа, либо из рулонов для катаных и сварных труб, либо из стальных рулонов для спирально-сварных труб. Имея предприятия по производству и изготовлению стальных труб в США, Nucor Skyline может производить трубы с определенным пределом текучести и / или сортами для труб большого диаметра.Каждая труба проходит строгий внутренний процесс контроля качества, который может включать ультразвуковой контроль. При необходимости Nucor Skyline также использует сторонние агентства по тестированию.

Стальная труба большого диаметра

Более крупные проекты труб оставляют меньше места для ошибок — неточность может означать конец успешной работы и критических систем. Nucor Skyline использует беспрецедентный опыт, чтобы поставлять стальные изделия, которые подходят более точно, соответствуют стандартам толщины стенок и выдерживают постоянное использование.

Фитинги для любых задач

Наша стальная труба большого диаметра хорошо подходит для различных применений. Строители используют его для создания прочных комбинированных стен, ветрозащитных указателей и стабильных кессонов. Служит опорой для домкратных и бурильных установок. Горячекатаные, сварные и углеродистые трубы Nucor, зарекомендовавшие себя в различных отраслях, странах и сценариях использования, демонстрируют неизменно высокое качество.

Трубы большого диаметра должны продвигать ваши проекты — но не ограничивать их

Хотите создать достойный конечный продукт? Обладая многолетним опытом производства трубных свай большого диаметра на заказ, Nucor Skyline может помочь вам добиться успеха.

Наши спирально-сварные трубы охватывают диапазон от 18 дюймов до 120 дюймов, и мы можем легко изготавливать катаные и сварные трубы больших размеров с внешним диаметром до 204 дюймов. Высокое давление, высокие температуры, глубокие местоположения и огромные структурные напряжения создают несколько проблем, с которыми мы не можем справиться. Наша технология позволяет изготавливать трубы с толщиной стенки до 1 дюйма для спиральной сварки и до 2,25 дюйма для катаных и сварных труб.

Когда качество является обязательным условием, продукция Nucor Skyline, производимая в США, безупречно работает.Мы используем стальной лист высокой чистоты для производства катаных и сварных труб и стальной бухт для спирально-сварных труб. Это позволяет нам соответствовать определенным пределам текучести и маркам для ваших проектов труб большого диаметра.

Мы также проводим интенсивный ультразвуковой контроль и контроль качества — как внутри компании, так и через сторонние агентства по выбору. Вам не нужно полагаться на наше слово, доказательство кроется в продукте, поэтому отправьте запрос сегодня.

LBFoster США | Трубо-свайные изделия

Л.B. Foster поставляет сваи труб широкого диапазона размеров и длины для удовлетворения ваших требований.

Изделия для укладки труб

Подобно H-образным сваям, трубные сваи также предназначены для передачи структурных нагрузок через фундамент на грунт под ним. Там, где H-образные сваи обычно классифицируются как точечные опоры, трубные сваи наиболее эффективны как сваи трения. Трубные сваи имеют значительную площадь поверхности, которая взаимодействует с окружающей почвой, обеспечивая большое сопротивление фрикционным нагрузкам.

Трубные сваи

также используются в сочетании со шпунтовыми сваями для увеличения поперечной жесткости и сопротивления изгибу там, где нагрузки превышают допустимую нагрузку только шпунтовых свай.

ERW, DSAW и спиральная сварка

Л.Б. Компания Foster предлагает сваи для труб ERW, DSAW и Spiralweld различных размеров и длин, чтобы удовлетворить ваши требования. Кроме того, Л. Foster предоставляет дополнительные услуги, такие как нанесение покрытий и сварка, для создания комплексных решений для трубных свай.

Труба для контактной электросварки

Труба для контактной сварки сопротивлением обычно производится с наружным диаметром от 2 3/8 дюйма до 24 дюймов.

ВПВ производится из отдельных листов или непрерывно из рулонов скелпа. Есть два важных отличия в производстве трубы ERW от трубы CW. Труба для ВПВ имеет цилиндрическую форму холодным способом, а не горячим. Для нагрева кромок полосы для сварки плавлением используется электрический ток, а не пламя.Вращающиеся медные диски служат в качестве электродов и повышают температуру примерно до 2600 ° F для эффективной сварки. Как и в трубе CW, посторонний металл не добавляется; Фактически, из-за чрезмерного давления валков сталь выдавливается как внутри, так и снаружи трубы в точке сварного шва. Это называется вспышкой и удаляется на внешнем диаметре. стационарными фрезами, пока еще горячими для марок A252, и оба I.D. и О. для других марок. Как и при производстве CW, трубы ERW подвергаются многочисленным чистовым операциям.Труба ERW в основном используется в качестве трубы API Line для транспортировки газа и нефти. Он также используется для передачи воды в соответствии со спецификациями AWWA в качестве свайных и шламовых труб, а также в механических устройствах.

Л.Б. Компания Foster поставляет сваи ВПВ размером от 8 5/8 дюйма до 24 дюймов с диапазоном толщины стенки от 0,250 до 0,625 дюйма.

Труба для двойной сварки под флюсом

Труба, сваренная двойной дугой под флюсом (DSAW), получила свое название от процесса сварки, при котором сварочная дуга погружается во флюс во время сварки.Требуются как внутренние, так и внешние сварные швы, которые обычно выполняются отдельными процессами, отсюда и слово «двойные». Эти отдельные сварные швы занимают часть другого, в результате чего получается один сварной шов высокого качества.

Труба

DSAW выпускается с наружным диаметром от 18 до 66 дюймов и толщиной стенки от 0,250 до 1,5 дюйма.

Для производства труб DSAW используются два разных процесса; метод пирамидальных валков и метод U-0-E. Разница в процессах обнаруживается только в способе формования цилиндра.В процессе пирамидальных валков цилиндр формируется между 3 валками, расположенными пирамидально. Как следует из названия, метод U-0-E использует пресс «U» и пресс «O» для формования. Другие части процесса, такие как отделка и проверка, аналогичны. В обоих процессах в качестве сырья используется плоский стальной лист.

Труба

DSAW может быть расширена в холодном состоянии, а может и нет. Холодное расширение — это процесс, при котором труба расширяется (до 1,5%) для получения окончательного наружного диаметра. В результате достигается увеличение предела текучести.Расширение чаще всего используется в мельнице U-O-E из-за необходимости восстановления предела текучести, потерянного во время формования на прессе «O».

Труба

DSAW обычно производится двойной произвольной длины с квадратными концами или скошенными кромками для сварки.

Труба

DSAW используется в линиях передачи газа и нефти высокого давления (как на суше, так и на море), конструктивных элементах и ​​трубных сваях.

Труба под спиральную сварку

Спиральная сварная труба, как следует из названия, представляет собой стальную трубу, имеющую спиральный шов по всей длине.

В прошлом, из-за метода производства, спирально-сварные трубы использовались для низкого давления и в строительстве. С развитием процесса дуговой сварки под флюсом, производства больших горячекатаных рулонов достаточной ширины и разработки надежных методов неразрушающего контроля, теперь стало возможным производить трубы со спиральной сваркой для работы под высоким давлением.

Настоящие станки для спиральной сварки состоят из устройства для разматывания ленты (в случае основного материала полосы) или стола для подготовки листов (где основной материал находится в форме пластины), сварочного устройства для соединения лент, правильных роликов, инструментов для подготовки кромок (режущие и обрезка), устройства для предварительной гибки, трехвалковая система гибки и формирования сепаратора, устройство для внутренней сварки, устройство для внешней сварки (как под флюсом), устройство для ультразвукового контроля и устройства для резки.

Материал непрерывно проходит все этапы производства. Угол между плоской полосой, подаваемой в машину, и готовой трубой, выходящей из машины, регулирует диаметр трубы по отношению к ширине полосы и углу сварного шва в трубе.

Из-за метода производства могут быть произведены изделия самых разных диаметров. Допуск по диаметру небольшой, особенно в отношении овальности; а труба, благодаря своей осевой симметрии, имеет прямолинейность.Диапазон длин бесконечен и контролируется только экономикой транспортировки.

Труба со спиральным сварным швом

используется для выемки грунта, шлама, воды и других трубопроводов, а также для свайных и строительных работ.

Труба со спиральным сварным швом

производится в соответствии с требованиями к размерам и допускам различных спецификаций ASTM, AWWA и API.

СВАИ СТАЛЬНЫХ ТРУБ | Конструкционная сталь | Продукция

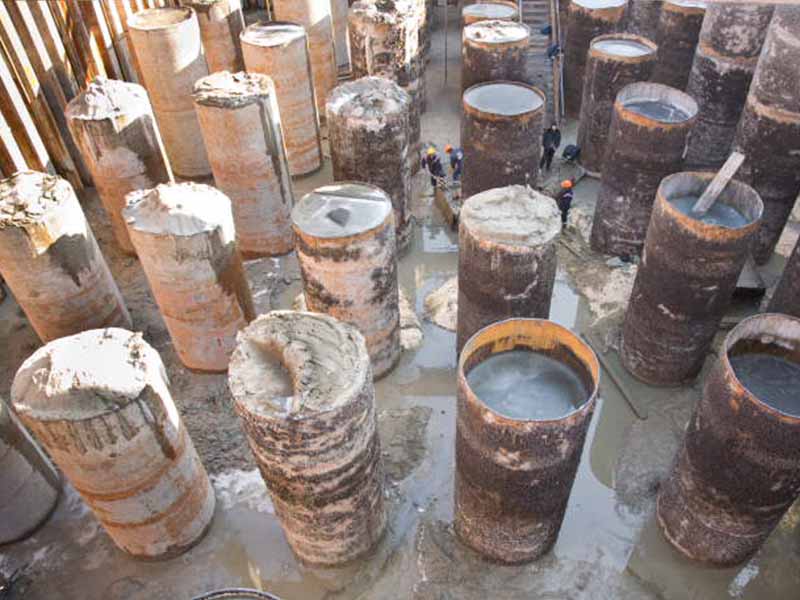

Стальные трубные сваи и шпунтовые сваи из стальных труб широко используются в портах / гаванях (пирсы, дамбы и волнорезы), городском строительстве (земляные подпорные стены и коффердамы), мостах (фундаменты для фундаментов из шпунтовых свай из стальных труб) и др. приложений, наряду с расширением сферы их применения за счет увеличения размеров конструкций, увеличения глубины воды для конструкций и увеличения объема строительных работ на площадках, где несущие слои находятся глубоко под толстым мягким грунтом.

1. Большая вертикальная несущая способность

За счет погружения трубных свай в твердые несущие слои они демонстрируют большую вертикальную несущую способность.

2. Высокая прочность на изгиб

Стальные трубные сваи высокой жесткости и высокой прочности на изгиб позволяют выдерживать значительные горизонтальные силы во время землетрясений.

3. Отличные экологические характеристики

Сваи с малой площадью поперечного сечения обеспечивают меньшее удаление земли, низкий уровень вибрации и шума.

4. Индивидуальная подгонка для каждой конструкции

Различная длина, диаметр и толщина ворса обеспечивают экономичность конструкции.

5. Простое изготовление более длинных и свайных свай

Можно изготавливать изделия большей длины, и, поскольку соединение свай посредством сварки также легко, их можно применять для глубоководных и глубоких подземных сооружений.

6. Простое соединение с надстройками

Соединение с верхними бетонными конструкциями легко с помощью арматурных стержней наверху свай.

7. Простота использования

Легкая и прочная сталь способствует простоте обращения и транспортировки.

Ударный метод Вибромолотный метод Метод внутренней выемки Стальная труба и гибридный метод грунтоцементной сваи Метод вращающейся сваи Набивной метод сваи
Уменьшение количества строительных отходов в почве ×
Воздействие на грунтовые воды и почву
Возможность вторичного использования ×
Низкая вибрация и шум ×
Прочность и сейсмостойкость

◎: оптимально, ○: хорошо подходит, △: подходит, ×: менее подходит

Фундамент из листовых стальных труб сооружается путем объединения и установки шпунтовых свай из стальных труб в форме ограждения. Это также можно использовать для временных коффердамов.

Что такое сваи труб и в чем их преимущества?

Набивка труб набирает популярность и становится все более популярной с конца 1980-х годов. Серия исчерпывающих испытаний позволила продемонстрировать, насколько эффективны трубные сваи в несущей способности, и, таким образом, использование трубных свай в гражданском строительстве стало популярным. Если ваша промышленность связана с большими нагрузками или глубокими фундаментными конструкциями, вам необходимо знать о укладке труб.Этот обзор объяснит основы того, как работают сваи и как их можно оптимизировать для достижения наилучших результатов в гражданском строительстве и глубоких фундаментах.

Основы

Трубные сваи — это простой и понятный тип свай. Готовую конструкцию из стальных труб забивают в землю, как правило, с помощью больших ударных молотов. Сваи остаются на месте в основном за счет трения о грунт. Конструкции свай будут варьироваться в зависимости от условий грунта и ожидаемых опор, что позволяет адаптировать свайные системы к любым конкретным потребностям. Поскольку они изготовлены из стали, они могут выдерживать чрезвычайно тяжелые нагрузки, а правильная сталь может сделать их практически невосприимчивыми к условиям окружающей среды. Различные варианты также позволяют клиентам получить самые эффективные материалы для любых трубных свай.

Типы трубных свай

Несмотря на то, что все различные методы забивки труб включают в себя забивание труб, разные грунтовые условия и конструктивные особенности лучше подходят для разных типов трубных свай. Вот обзор некоторых из наиболее распространенных:

  • Unplugged Open-Ended — Эти трубы полностью открытые.После установки уровень земли внутри и снаружи трубы должен быть одинаковым. Они передают свою нагрузку на почву в основном за счет трения.
  • Заглушка с открытым концом — Они имеют заглушку на нижнем конце трубы. Это приводит к тому, что почва внутри трубы оказывается на точную величину меньше, чем снаружи трубы.
  • Нижняя плита — это одна из двух распространенных забивных свай. В этом случае к нижнему концу приваривается стальная пластина. Пластина предназначена для создания сжатия и увеличения трения, чтобы уменьшить скольжение.Они используются на каменистой местности, где между камнем и сваей существует минимальный слой почвы.
  • Стальная труба с каменным башмаком — это еще одна распространенная заглушка. Скальные башмаки выполняют ту же функцию, что и стальные пластины, но они используются, когда свая непосредственно контактирует с поверхностью породы. Снаряженная обувь должна выдерживать весь груз и предотвращать скольжение по каменистой поверхности.
  • Сваи Franki — Сваи Franki предназначены для постоянного использования.Они залиты влажным бетонным наполнителем и выдерживают гораздо более сильные механические воздействия, чем их аналоги.

Нетрубные сваи

Чтобы по-настоящему понять укладку труб, полезно узнать больше об их альтернативных методах. Большинство свай — бетонные или стальные, хотя в некоторых случаях также используется дерево. Бетонные сваи, как правило, твердые, и забивание их в почву может вызвать большие смещения и вибрации. В других случаях грунт выкапывают, чтобы можно было заливать цемент.Самый большой контраст, который это создает со стальными трубами, — это фундамент, который может их удерживать.

Стальные сваи, не являющиеся трубами, обычно строятся с помощью Н-образных балок. Эти конструкции применимы во многих одинаковых условиях, поэтому самая большая разница между ними заключается в стоимости. Трубные сваи чаще используются в опорах колонн, где Н-образные рамы преобладают в полностью стальных конструкциях, таких как нефтяные платформы.

Общие преимущества

Для любой конструкции, которая должна выдерживать большие нагрузки, абсолютно необходим глубокий фундамент.Построение правильной структурной опоры для глубоких фундаментов имеет множество вариантов, но сваи из стальных труб являются наиболее настраиваемыми. Поскольку они могут быть адаптированы к точным характеристикам нагрузки, затраты также могут быть минимизированы. Трубные сваи не тратят лишние деньги на опоры конструкции, их проще и дешевле возводить, и их можно осмотреть и проверить на безопасность перед установкой. Их также легче всего добавить после строительства, и они несут одни из самых низких затрат на замену, поскольку они не подвержены растрескиванию во время процесса вождения.

Трубные сваи стали одним из лучших вариантов, которые промышленность может предложить для поддержки тяжелых нагрузок, когда условия позволяют их использовать. При надлежащем экспертном руководстве клиенты могут полностью оптимизировать эти системы поддержки с точки зрения затрат и безопасности. STI Group предоставляет лучшие материалы, дизайнеров и сваебойных машин и тесно сотрудничает с клиентами на каждом этапе пути, чтобы гарантировать, что они получат наилучшие результаты при укладке труб или других глубоких фундаментов.

:

СВАЙКА СТАЛЬНЫХ ТРУБ, Сваи труб, Сваи фундамента, Труба для забивки мостов ASTM A252

продаж @ southlandpipe. нетто

ERW ASTM A252 Стальная труба
Сварные стальные трубные сваи

Обслуживающий корпус Строительство, морское и морское строительство

Необходимы фундаментные сваи когда почва и грунтовые условия не подходят для поддержки структура, на которой будет построена. Сваи труб обычно используются в глубоких фундаменты для передачи нагрузки конструкции на горные породы или более сильные почвенные условия глубоко под землей.Саутленд Пайп и Поставка имеет возможность резать и соединять различные диаметры и стены толщины трубных свай из углеродистой стали до учитывать особые требования к нагрузке этих конструкций. Мы также есть возможность изготавливать сваи длиной до + или — 93 ножки и прикрепить пластины, башмаки или конические наконечники по мере необходимости. Мы предлагаем торцы с механической и резательной резкой как «Bevel x Square» или «Bevel x». Bevel ». Наши сварщики имеют сертификат AWS D1. 1 для работы с большинством морские сваи, мостовые сваи или строительные сваи.

Фонд Свайное строительство с покрытием Мостовая свая, длина 85 футов Стальная труба Сваи с погрузкой на грузовик

Опоры стальных труб ASTM A252

Southland Pipe предлагает полную ассортимент Стальная труба ERW , 8 5/8 «, 10 «, 12 «, 14», 16 «, 18», 20 «, 22 дюйма, 24 дюйма и больше до 48 дюймов, с различной толщиной стенки от 3/16 дюйма — «.Снятие фаски стандарты включают «сократить до 30 скошенные углы »и заполнение сварным швом. Сваи ERW ASTM A252 доступны в классе 2 и класс 3, как «голая труба» или, возможно, с покрытием непосредственно из наш завод.

► ASTM A252 2 класс 60,000 фунтов на квадратный дюйм мин. Растяжение 35000 фунтов на кв. Дюйм минимальная доходность
► ASTM A252 3 класс 66000 фунтов на квадратный дюйм мин.Растяжение 45000 фунтов на кв. Дюйм минимальная доходность

Если вы работа в строительстве, морском / морском строительстве или строительство мостов с подрядчиками, выполняющими забивание свай, пожалуйста, рассчитывайте на нас за ваш поставка свай. Наша компания изготавливает и поставляет нарезанные длины «сваи. Одиночные случайные длины, двойные случайные длины и сваи одинаковой длины. С 1992 года в нашей команде приобрел обширный опыт цитирования, производства и доставка заказов на стальную продукцию, например сверлить обсадные трубы и фундаментные сваи.Вы можете чувствовать себя уверенно, зная, что поставка строительных свай, которую вы получаете от нас, очень опытные мастера по изготовлению и обработке труб и свай для ваши требования к установке.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
