Стаканы под колонны: Фундамент стаканного типа под колонны, размеры, схемы, видео
Фундамент стаканного типа под колонны (ГОСТ, план, технология, расчет, монтаж, армирование)
Дома с большой многоэтажностью каркасно-панельного типа чаще всего устанавливают на фундамент стаканного типа под колонны.
Другими словами на специальное столбчатое основание.
И у них имеются огромные отличие от монолитных фундаментов, которые используются для малоэтажных строений.
Неудивительно, что такое основание используют только при промышленном строительстве, ведь такая соборная конструкция будет практически невыполнима в бытовых условиях без специальных агрегатов.
Ведь по факту это заводская стаканная конструкция, которая ставится в котлован и уже в нее монтируются армированные колонны. А их также производят в заводских условиях.
Содержание
- Что такое стакан
- Как они устроены
- Отличительные характеристики
- Что об этом говорит ГОСТ
- Такие фундаменты заграницей
- Этапы строительства
Что такое стакан
В быту этот элемент строители именуют «башмаком», ведь и форма его непростая.
По факту это несколько квадратных монолитов, которые по мере приближения к поверхности утончаются.
Размеры фундаментов для всех объектов идут сугубо индивидуальные и их расчет ведет специальное строительное бюро.
Но все они должны быть ориентированы на ГОСТ 24476-80. в нем прописано, что башмак может иметь минимальное значение нижнего квадрата в 120 см, а максимальное — 210 см.
В них устанавливают специальные колоны из железобетона, у которых сечение от 30 до 40 см.
Посмотрите видео:
Фундамент стаканного типа под колоны имеет свои преимущества:
- Феноменальная грузоподъемность;
- Практически полная инертность к влаге;
- Монтаж выполняется в самые короткие сроки при условии использования специальной техники.
Как они устроены
Чаще всего такие фундаменты можно встретить при строительстве цехов для производства, больших хозяйственных построек, паркингов подземного типа.
Но чаще всего при возведении многоэтажных домов каркасного плана. Его формируют из двух основных элементов: плиты, которая является непосредственным фундаментом, и подколонников, так называемых, стаканов.
Такой фундамент может быть использован только в том случае, когда грунт относится к устойчивому типу, не имеет склонности к просадке и пучению.
Отличительные характеристики
Расчет по основанию ведется от того какая будет будущая нагрузка на фундамент и типа грунта, на котором возводится строение. Главное отличие этого фундамента от других, наличие в нем присущих только ему элементов.
А они разнятся по высоте подколонника, количеству плит и способу состыковки башмака и колоны. Именно последний момент подвязан под материал, из которого произведена колонна.
Так, также металлические колоны имеют отличное от железобетонных колон крепление. Чаще всего железобетонные колоны садят на башмак с помощью раствора бетона с маркировкой 200 и 300.
Что об этом говорит ГОСТ
Основные требования, которые озвучены в этом документе относительно фундамента стаканного типа под колонны, следующие:
- Бетонная смесь должна быть маркировкой не менее 200 и соответствовать ее характеристикам;
- Водонепроницаемость бетона должна маркироваться как В2;
- Порог водонепроницаемости всей конструкции не должен превышать пяти процентов;
- Готовые изделия можно поставлять на место строительства только после того как они наберут положенную им прочность;

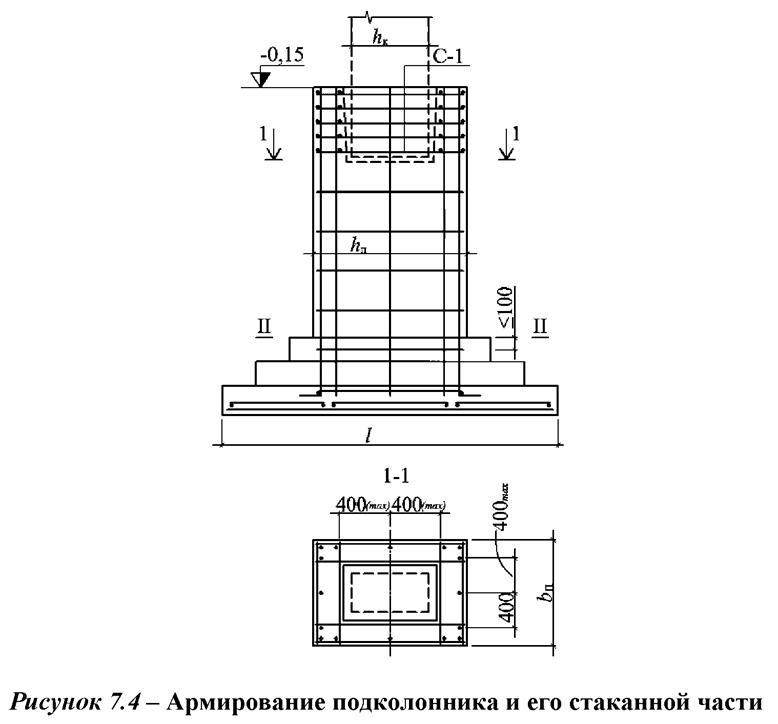

- Создание армирующего пояса является обязательной процедурой, пруты должны быть покрыты бетоном толщиной в 30 мм;
- Если в конструкции после заливки торчит арматура, то это брак, который использовать запрещено;
- Трещины в конструкции превышающие показатель в 0,1 миллиметра требуют замены бракованной конструкции на новую;
- Если на изделиях имеются петли для монтажа их нужно срезать, но ни в коем случае не вбивать в конструкцию.
Такие фундаменты заграницей
Описанный выше способ крепления башмака и колонны применяется в основном на постсоветском пространстве.
Заграницей технология немного разниться.
Так, венгры предпочитают делать такое соединение с помощью прутьев арматуры, впущенных в бетон.
Американцы используют сварку, чтобы соединить выпуски металлического стержня или крепят все на анкерные болты.
Между болтами и фундаментом закладывают плиту из стали, которая берет на себя функцию прокладки. А вот японцы за основу для колонны берут песчаную подушку, которая закреплена в железобетонной обойме, нужного размера.
Этапы строительства
Если речь идет о соборной конструкции для металлических колонн, то крепеж осуществляется только с помощью анкерных болтов. Болты сюда идут специальные, которые произвели на основе ГОСТа 24379.1-80.
Они должны полностью соответствовать расчетным параметрам. Допускаемое отклонение -/+ 0,02 см.
При монтаже на особом контроле находятся показатели совмещения осей стакана и разбивочной оси, отсутствия отклонения в песке для выравнивания и опорах.
Фундамент должен полностью лежать на основании подошвы всей площадью.
Технология монтажа имеет следующие этапы:
- Подготовка скважины;
- Формирование подушки из песка и гравия, ее трамбовка;
- Установка стакана с помощью подъемного крана;
- Аналогичный предыдущему процессу, но уже по колонне. Ее крепление на башмаке.
Монтируют ориентируясь только на оси, которые очерчены полосами на краях стакана. Их ставят сами строители перед началом работ любым красящим средством несмываемого типа.
Разбивочная ось должна обознаться с использованием струны, отвеса или проволоки и гвоздей. И именно совпадение оси на башмаке и разбивочной на колоне, свидетельствует о правильной установке.
Как видим конструкция более, чем монументальная. Это и неудивительно, ведь на ней будет к примеру стоять многоквартирный дом, в котором будут проживать сотни семей и их жизни зависят от того, насколько правильно был возведен фундамент.
Нередко бывает, что фундамент возвели сугубо по проекту, а вот уже в нем была ошибка.
Итог в обоих случаях печальный.
Поэтому те, кто занимается такими серьезными и ответственными мероприятиями должны относится к своей работе с максимальной ответственностью.
ФУНДАМЕНТНЫЕ СТАКАНЫ ПОД КОЛОННЫ МЕТАЛЛИЧЕСКИЕ ИЛИ ЖЕЛЕЗОБЕТОННЫЕ
ОБЩЕЕ ОПИСАНИЕ КОНСТРУКЦИИ
Колонны различного назначения до сих пор популярны в строительстве. Им, конечно, уже практически не дается возможность стать центральным элементом дизайна, но некоторые важные функции возлагаются. Типичным примером является дополнительная опора для перекрытий в очень больших помещениях. В таких случаях несущих стен становится недостаточно, и используются дополнительные точечные опорные конструкции. Фундаментные стаканы под колонны позволяют ей надежно встать на предназначенное место и выполнять свои задачи на протяжении многих десятилетий.
Фундамент стаканного типа отличается высокой прочностью и надежностью. Это обуславливает его применение при строительстве промышленных и дорожных объектов.
Базовые требования к стаканам изложены в ГОСТе 23972-80:
- Используется бетон не ниже М200 с характеристикой водонепроницаемости не менее В2. Партия железобетонных изделий проходит обязательную проверку на прочность, заключающуюся в испытании образца.
- Степень водопоглощения не выше пяти процентов и, чем меньше – тем лучше. Не смотря на то, что большинство колонн расположено внутри зданий, они часто сталкиваются с повышенной влажностью, и она не должна серьезно влиять на изделие.
- Наличие стальной арматуры, расположенной не ближе, чем на тридцать миллиметров от поверхности фундаментного стакана. Если это требование не соблюдается, то ЖБИ рассматривается, как неисправимый брак.
- Отсутствие наружных трещин, шириной более десятой части миллиметра, что является достаточно строгим требованием для бетона.
По форме стакан фундаментный опорный представляет собой ступенчатый квадрат с более широкой нижней частью. Сверху имеется посадочное отверстие под колонну.
МОНТАЖ КОЛОНН НА ОПОРУ СТАКАННОГО ТИПА
Прежде всего, необходимо провести анализ грунта и оценить его свойства. Фундаментные стаканы под колонны можно применять не в любом месте, а там, где будет обеспечена их достаточная опора. Если это требование не соблюдается, то потребуется дополнительное упрочнение.
Последующие работы выполняются в несколько этапов:
- Подготовка поверхности. Она должна быть освобождена от посторонних предметов и разровнена.
- Рытье приямка. Его габариты регламентируются, и необходимости их произвольно расширять нет.
- Утрамбовка грунта, укладка подушки из песка и гравия и повторное уплотнение. Опорные подушки обеспечивают надежное основание и будет эффективно отводить излишки дождевой или талой воды. Не стоит относиться к этому этапу, как к чему-то необязательному. Окажется мало приятного, если эксплуатация здания окажется под угрозой из-за отсутствия должного внимания к простым операциям.
- Установка стакана. При этом контролируется его положение относительно плоскости земли и осей будущей колонны. Желательно использовать специальные геодезические приборы, обладающие высокой точностью и гарантирующие хорошую производительность при выполнении работ.
- Выравнивание прилегающего пространства и обеспечение дополнительной защиты от вредных факторов (если это предусмотрено). В ряде случаем имеет смысл нанести покрытие на бетон, который впитывает влагу.
Основные размеры
Готовые изделия
Использование заводской продукции дает множество преимуществ перед монолитным литьем на месте или кладкой из блоков. Прежде всего, это большая прочность и отсутствие дефектов литья. Так же установка готовых изделий обеспечивает высокую производительность, особенно в сочетании со специализированным мерительным инструментом.
Монтаж осуществляется с помощью специальных встроенных петель из арматуры, которые после установки аккуратно срезаются. Вбивать в основную конструкцию их категорически запрещено.
Соединение стакана и железобетонной колонны производится с помощью бетонной смеси. Нестандартные ЖБИ требуют особого подхода, и, по возможности, их лучше избегать.
Фундаментные стаканы под колонны из стали используются те же, только крепление осуществляется с помощью анкерных болтов. Их количество и размеры определяются в каждом конкретном случае.
