Стаканный фундамент под колонну: купить стаканный фундамент под ЖБ колонну в СПб

Фундаменты под колонны сечением 300х300, 400х400 и 500х500 мм Волгоград

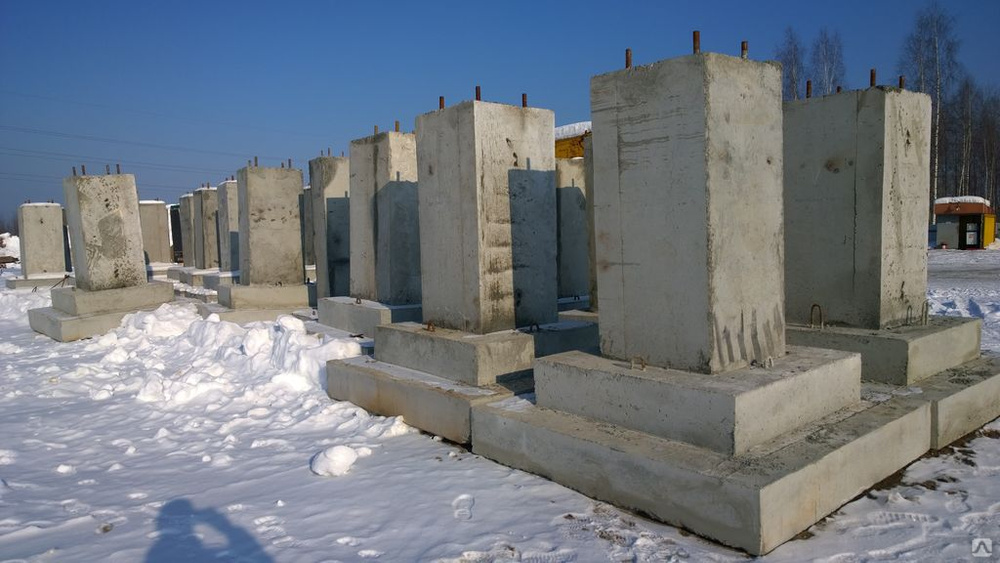

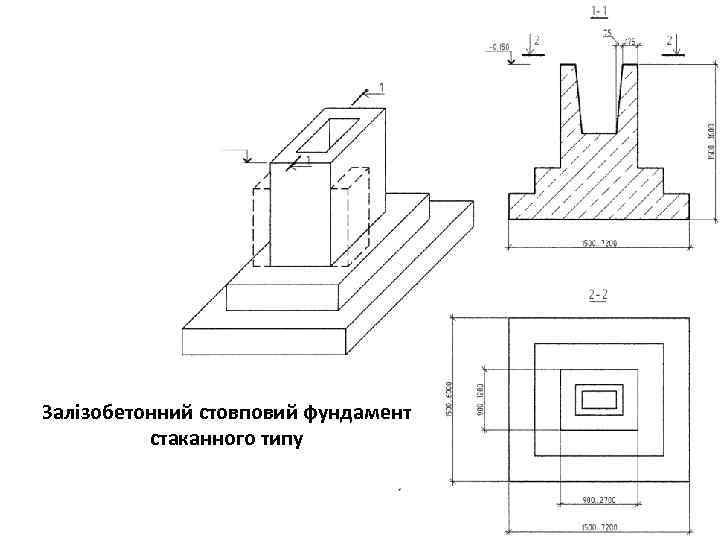

  Как выглядит стакан? В сборный фундамент входят:

1. основание (квадратная плита), которое в народе называют «подошвой», а всю конструкцию — «башмаком»
2. подколонник (стакан)

Фундаменты железобетонные сборные стаканного типа с сечением 300х300, 400х400 и 500х500 мм под колонны соответствующих сечений ГОСТ 24022-80

Наименование	Размер, мм	Объем бетона, м³	Вес, т	Цена с НДС, руб
1Ф 9. 9.-1	900х900х650	0,38	0,9	7997
1Ф 12.9-2	1200х1200х650	0,50	1,2	10995
1Ф 12.12-2	1200х1200х650	0,58	1,4	10995
1Ф 15.15-2	1500х1500х650	0,83	2,0	19795
3Ф 15.15-1	1500х1500х650	0,83	2,0	18995
3Ф 18. 18-2	1800х1800х900	1,40	3,4	27995

Фундаменты железобетонные сборные стаканного типа с сечением 300х300, 400х400 и 500х500 мм под колонны соответствующих сечений ГОСТ 24476:

Наименование	Размер, мм	Объем бетона, м³	Вес, т	Цена с НДС, руб
1Ф 12.8-1	1200х1200х750	0,75	1,9	10995
1Ф 12. 8-2	1200х1200х750	0,75	1,9	11595
1Ф 12.8-3	1200х1200х750	0,75	1,9	11995
1Ф 15.8-1	1500х1500х750	1,0	2,5	17995
1Ф 15.8-2	1500х1500х750	1,0	2,5	17995
1Ф 15.8-3	1500х1500х750	1,0	2,5	18995
1Ф 15. 9-1	1500х1500х900	1,3	3,2	23995
1Ф 18.8-1	1800х1800х750	1,4	3,5	25995
1Ф 18.8-2	1800х1800х750	1,4	3,5	26995
1Ф 18.9-1	1800х1800х900	1,7	4,3
1Ф 18.9-2	1800х1800х900	1,7	4,3
1Ф 18. 9-3	1800х1800х900	1,7	4,3
1Ф 21.8-1	2100х2100х750	1,8	4,5
1Ф 21.9-1	2100х2100х900	2,2	5,5
1Ф 12.9-1	1200х1200х900	0,83	2,1
2Ф 12.9-2	1200х1200х900	0,83	2,1
2Ф 15. 9-1	1500х1500х900	1,2	3,0
2Ф 15.9-2	1500х1500х900	1,2	3,0
2Ф 18.9-1	1800х1800х900	1,6	4,0
2Ф 18.9-2	1800х1800х900	1,6	4,0
2Ф 18.9-3	1800х1800х900	1,6	4,0
2Ф 18. 11-1	1800х1800х1050	1,8	4,5
2Ф 21.9-1	2100х2100х900	2,1	5,3
2Ф 21.9-2	2100х2100х900	2,1	5,3

При производстве сборных фундаментов  используется тяжелый бетон М-200 и М-300. Для того чтобы фундамент выдерживал высокие нагрузки его упрочнение достигается пространственными каркасами и сетками, выполненными из высокопрочной стали А-I, A-III и проволоки Вр-I

1. высокое качество (изготовление в заводских условиях с применением тяжелого бетона высоких марок и высокачественной стали)
2. простота монтажа

Монтаж пошагово.

1. Подготовка поверхности, грунт необходимо выровнять, если площадка неровная, необходимо сделать подушку из песка или щебня и тщательно утрамбовать
2. При проведении разметки осей такого основания на обноске закрепляют проволоку и протягивают ее в направлении буквенных и перпендикулярно находящихся к ним цифровых осей. На их пересечениях подвешивают отвес, далее центр фундамента переносят на подготовленное основание.
3. Проводят нанесение контуров по шаблону и обозначают их колышками. После выполнения подготовительных работ выкапывают ямы в соответствующих местах и уплотняют их дно песком и щебнем.
4. Установка стаканного основания при помощи подъемного крана. При их укладке необходима точность. Все элементы и поверхность должны быть горизонтальными. Для проверки используют строительный уровень или нивелир.
5. Размещение колонны (требуется подъемный кран) и ее фиксация в «башмаке».  Во время установки «башмака» следует следить, чтобы оси на подошве и стакане совпадали с разбивочными осями.

характеристики по ГОСТ, монтаж по шагам, цена стаканов

Большинство из нас прекрасно знает о различных основаниях сооружений, их важности для всей конструкции, возможностях по самостоятельному обустройству и большой цене монтажа (по сравнению с другими частями здания). Но на вопрос, что представляет собой фундамент стаканного типа, правильно ответят лишь единицы. О его предназначении, особенностях технологии возведения, типовых схемах установки, распространенных размерах данных изделий и пойдет разговор в предлагаемом читателю материале.

Оглавление:

1. Область использования
2. Когда нельзя выбрать такой фундамент?
3. Пошаговый монтаж
4. Стоимость стаканов

В частном секторе такие фундаменты устраивать нецелесообразно. Причины (даже если решены проблемы со свободным местом, арендой грузоподъемной техники и деньгами) – значительные размеры стаканных ЖБИ, специфика применения образцов (по сути они «узкопрофильные») и сложность расчетов нагрузок. Какие бы инструкции и руководства по их самостоятельному изготовлению читателю ни попадались, лучше этим не заниматься, а купить под колонны заводские варианты. Специалисты акцентируют на этом внимание особо, так как основная функция подобных изделий – «разгрузка» конструкции.

Сфера применения

Она не такая уж большая:

1. Фундамент для возведения массивных колонн (бетонных или металлических).

2. Основания для стоек (опор) перекрытий цокольных (подвальных) помещений, в которых располагаются агрегатные. На ТЭЦ, АЭС и других масштабных предприятиях.

3. Некоторые типы стаканных ЖБИ активно используются в строительстве объектов общественного назначения. Например, при организации временных подземных парковок, гаражей, торговых центров и тому подобное. Для жилых строений такой тип фундамента малопригоден из-за низких теплотехнических характеристик. Потребуется качественное утепление стаканов и колонн, что сильно отражается на конечной цене работ, не говоря уже о затратах на приобретение, их перевозку и аренду спец/техники, что уже отмечено выше.

4. Строительство мостов, эстакад, некоторых портовых объектов.

Они связаны в основном с характеристиками почвы в месте установки стаканов, причем независимо от их вида. При риске (даже теоретическом) проседания грунта такой фундамент монтировать запрещено.

1. Типы и размеры стаканных изделий.

ТУ на эти блоки указаны в ГОСТ № 24476 от 1980 года. Подробно со всеми линейными параметрами можно ознакомиться в таблице №1 документа. Габариты ЖБИ и определяют специфику их использования (единица измерения – мм).

• 1Ф и 2Ф – цельные фундаменты под колонны с сечениями 300х300 и 400х400 соответственно.
• 1ФС и 2ФС – башмаки для фундаментов составных (блочных). Все остальное – аналогично.

В производстве монолитных стаканных оснований используются бетоны не ниже М200, арматура из стали горячекатаной классов А-III или Ат-III С (по ГОСТ № 10884 от 1994 года). Водонепроницаемость – B2; вес образцов – от 2100 до 5800 кг.

2. Предельные размеры фундаментов.

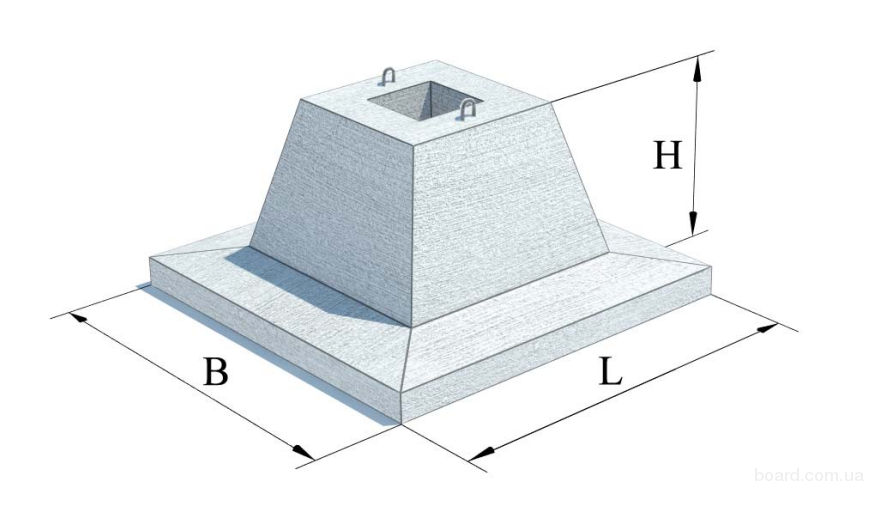

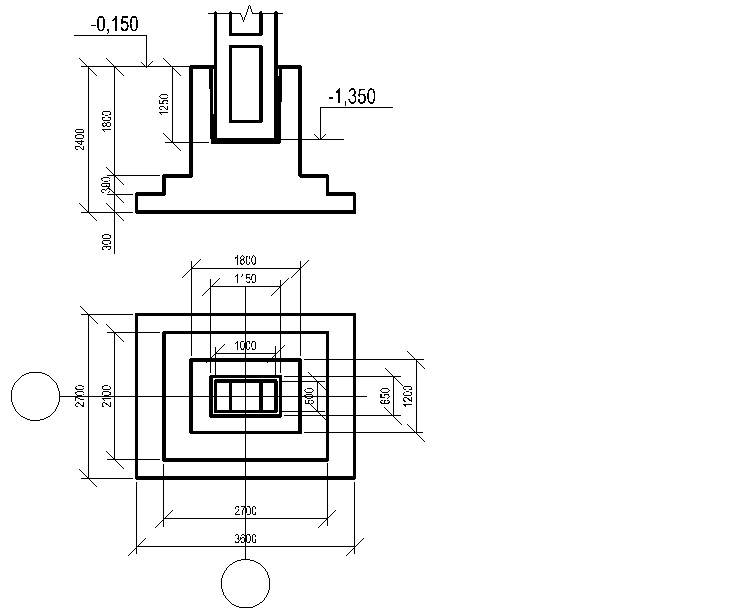

Обозначения линейных параметров показаны на схеме.

• L – 1200-2100;
• h – 750-1050;
• a1 – 450; 550;
• a2 – 175; 225;
• a3 – 260; 410; 560;
• a4 – 220; 240; 370; 390; 520; 540; 620; 690;
• a5 – 80 и 100.

Особенность всех ЖБИ для фундамента с подколонниками стаканного типа в том, что они изначально имеют специальное отверстие для установки подходящей по габаритам опоры. Это упрощает технологию монтажа последней.

3. Маркировка.

Все обозначения наносятся на боковой грани ЖБИ. Размеры стаканов указываются в дм (высота округляется). Например, 1Ф18.8-1.

Расшифровка позиций (слева направо):

• 1-я – тип стакана.
• 2-я – (18). Размеры подошвы фундамента под колонну – 1800х1800.
• 3-я – (8) высота стакана. В данном случае – 750.
• 4-я – несущая способность (для этого изделия – первая).

Особенности монтажа основания

Кто знаком с инструкцией по возведению блочной ленты или фундамента на столбах, ничего нового для себя не найдет. Технологии в своей основе идентичны.

1. Подготовка сегмента территории.

Как и при любом строительстве, производится разметка участка. Но особое внимание – качеству выравнивания мест под стаканы. Контроль осуществляется не на «глазок», а с помощью нивелира. Такая тщательность обусловлена тем, что колонны, независимо от их материала и назначения, всегда размещаются строго вертикально. Так как все типы стаканов отличаются точными размерами, в том числе и отверстий под опоры, то выровнять последние изменением их положения после установки не получится.

2. Обустройство лунок.

• Выкапывание на определенную глубину ям.
• Утрамбовывание дна.

Грунт дополнительно уплотняется методом подсыпки (например, щебня). Причем используется только его самая прочная разновидность – гранитный.

3. Установка ЖБИ по месту.

Перемещение, опускание стакана под колонну осуществляется краном. После фиксации фундаментной опоры контролируется ее горизонтальность. При необходимости выравнивание делается тем же щебнем. И только после того, как оно закончено, снимаются стропы. Если колонна не устанавливается сразу же, отверстие под нее накрывается во избежание загрязнения полости стакана.

4. Удаление проушин.

Это делается только после постановки колонны и ее надежной фиксации. Монтажные серьги срезаются (как правило, «болгаркой»). Вбивать их в бетон, загибать на сторону запрещается.

Стоимость

Ориентировочные данные по Москве и региону.

Все указанные типы и размеры – по ГОСТ. В продаже можно встретить и другие ЖБИ. Например, ФЖ. Стандарт допускает разработку производителями собственных ТУ на продукцию. Но прежде чем купить стаканы, отличающиеся от оговоренных ГОСТ, следует ознакомиться с сертификатом. Заниженная цена – явный признак недостаточного качества. Это вызвано, как правило, использованием более дешевых бетонов или арматуры, а также неоправданной экономией на материалах.

различных типов фундаментов и их применение для вашего дома!

Фундамент вашего дома является важнейшей частью его конструкции, поскольку он помогает распределить нагрузку и сводит к минимуму воздействие движения грунта фундамента, тем самым сохраняя устойчивость и безопасность здания. Следовательно, фундаменты имеют решающее значение для структурной безопасности здания.
В зависимости от глубины грунта, в котором заложен фундамент, при строительстве зданий используются два типа фундамента:
01. Неглубокий фундамент – Используются для небольших и легких зданий. Их обычно называют распорными или открытыми фундаментами. Существует четыре типа мелкозаглубленного фундамента:

• Индивидуальный или изолированный фундамент
• Комбинированный фундамент
• Ленточный фундамент
• Сплошной или матовый фундамент

02. Глубокий фундамент – используются для больших сооружений. Существует два основных типа глубокого фундамента:

• Свайный фундамент
• Буровые шахты или кессоны

Используемый фундамент должен быть достаточно прочным, чтобы выдерживать нагрузку конструкции. Следовательно, для распределения вертикальной нагрузки необходимы фундаменты большой площади, повышающие устойчивость здания. Различные типы фундаментов проектируются в зависимости от типа грунта, типа конструкции, топографии участка и других местных требований, возникающих в процессе проектирования.

TKM – о чем нужно помнить

10 важных критериев выбора правильного фундамента для вашего дома

Различные типы фундаментов, используемых в строительстве, описаны ниже:

01. Непрерывный фундамент стены

Фундамент, поддерживающий длинную кирпичную кладку или железобетонную стену, известен как непрерывный фундамент. Он может быть как простым, так и ступенчатым.
Как правило, ширина фундамента должна быть не менее удвоенной ширины стены, на которую он опирается. В этом случае ширина фундамента меньше длины фундамента, обеспечивая непрерывную вертикальную поддержку конструкции. В основном, он проходит по всей длине стены. Этот тип фундамента не экономичен.
Использование непрерывного фундамента стены: Непрерывный фундамент стены используется для поддержки стен фундамента и несущих стен.

Фундамент, поддерживающий отдельную колонну, называется изолированным фундаментом. Этот тип фундамента может быть колодочным, ступенчатым, наклонным или с изолированной балкой и плитой. Там, где имеется хорошая почва, эти фундаменты экономичны.
Использование изолированного фундамента: Изолированные фундаменты используются в качестве мелкозаглубленного фундамента для передачи сосредоточенных нагрузок на землю. Чтобы узнать основную информацию, прочтите «Изолированный фундамент».

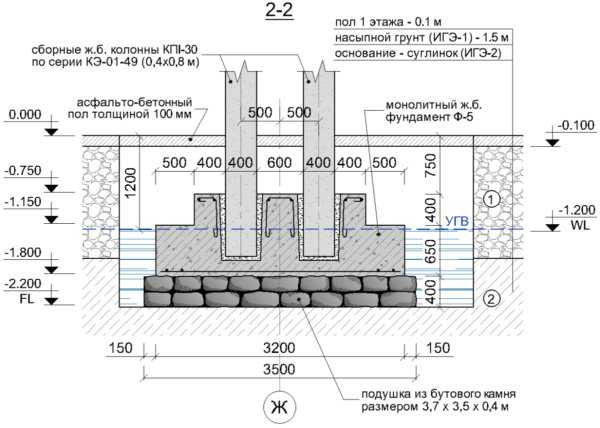

Фундамент, поддерживающий две или более колонн, называется комбинированным фундаментом. Он используется, когда две или более колонны расположены близко друг к другу или две или более отдельных опор колонны перекрываются. Комбинированный фундамент может быть трапециевидным или прямоугольным в плане. Трапециевидный фундамент предусмотрен, когда нагрузка на одну колонну больше, чем на другую.
Использование комбинированного фундамента: Комбинированные фундаменты используются для передачи нагрузки близко расположенных колонн на землю или когда колонна обращена к границе участка.

Фундамент, поддерживающий несколько колонн в линию, должен быть комбинированным, известным как ленточный фундамент. Он используется, когда ряды колонн расположены близко друг к другу, а их широкие основания перекрывают друг друга. Ленточный фундамент также известен как сплошной фундамент.
Использование ленточных фундаментов: Ленточные фундаменты используются для передачи нагрузок близко расположенных рядов колонн на землю.

Когда расстояние между двумя колоннами, поддерживаемыми на комбинированном основании, становится большим, стоимость быстро возрастает. Ленточное основание является экономичным вариантом в таких случаях.
Использование ленточных фундаментов: Обычно ленточные фундаменты используются вместе с колоннами примыкающего здания.

Если нагрузки, передаваемые колоннами конструкции, велики, а допустимое давление грунта невелико, то для фундамента требуется большая площадь. В таком случае может быть лучше предусмотреть непрерывную основу под всеми колоннами и стенами. Такой вид фундамента называется плотным фундаментом.
Использование стропильного фундамента: Широко используется, когда грунт имеет низкую несущую способность. Чтобы узнать больше, прочитайте основную информацию о плотном фундаменте, а также узнайте о различных типах плотного фундамента.

По данным «Richard L. Handy & M.G. Spangler» (автора книги «Геотехническая инженерия – принципы и практика грунтов и фундаментов»), когда грунт имеет низкую несущую способность или уровень грунтовых вод высока, применяются свайные фундаменты. Сваи обычно используются при строительстве фундамента для мостов, плотин и т. Д. В стенах.
Использование свайного фундамента: Сваи используются в качестве глубокого фундамента там, где почва очень рыхлая и имеет более высокий уровень грунтовых вод.

Как заявили «Аллен П. Нанган II, Томас У. Ганирон-младший и Дойс Т. Мартинес» (авторы журнала Scientific World под названием Concrete Foundation Systems and Footings), когда нагрузка постепенно воздействует на фундамент, происходит осадка который почти эластичен, начиная с предельной нагрузки. Разрушение при сдвиге происходит, когда под фундаментом развивается пластическая деформация поверхности, распространяющаяся наружу и вверх до поверхности земли, и происходит катастрофическая осадка или вращение фундамента. Который может разрушить фундамент дома.
Существует множество причин, которые могут привести к разрушению фундамента. Чтобы узнать больше, прочитайте о различных причинах отказа фундамента. Выбор правильного фундамента зависит от различных важных факторов.

Подводя итог , фундамент играет важную роль в обеспечении устойчивости дома. Правильный фундамент сделает ваш дом долговечным

TKM – о чем нужно помнить

Система фундаментов: все основные сведения, которые необходимо знать

Типы фундаментов в строительстве

Прочитайте наше введение в фонды, если вы его пропустили.

В этой статье мы обсудим распространенные типы фундаментов в зданиях. Вообще говоря, все фундаменты делятся на две категории: неглубокие фундаменты и глубокие фундаменты. Слова мелкий и глубокий относятся к глубине почвы, в которой сделан фундамент. Неглубокие фундаменты могут быть сделаны на глубине всего 3 фута (1 м), а глубокие фундаменты могут быть сделаны на глубине 60–200 футов (20–65 м). Неглубокие фундаменты используются для небольших легких зданий, а глубокие — для больших и тяжелых.

отдельные фундаменты

Отдельные фундаменты, ожидающие бетонирования фундаментной колонны.

Отдельные фундаменты являются одним из самых простых и распространенных видов фундаментов. Они используются, когда нагрузка на здание приходится на колонны. Обычно каждая колонка имеет свою основу. Фундамент представляет собой просто квадратную или прямоугольную бетонную подушку, на которой стоит колонна. Чтобы получить очень приблизительное представление о размере фундамента, инженер возьмет общую нагрузку на колонну и разделит ее на безопасную несущую способность (SBC) грунта. Например, если колонна имеет вертикальную нагрузку 10т, а SBC грунта 10т/м2, то площадь фундамента будет 1м2. На практике проектировщик рассмотрит множество других факторов, прежде чем подготовить строительный проект фундамента.

Отдельные фундаменты, соединенные цокольной балкой. Обратите внимание, что фундаменты были залиты поверх слоев из простого цементного бетона (PCC), что было сделано для создания ровного и прочного основания для фундамента.

Отдельные фундаменты обычно соединяются цокольной балкой , горизонтальной балкой, которая устанавливается на уровне земли или ниже уровня земли.

ленточный фундамент

Ленточный фундамент обычно используется в несущих каменных конструкциях и действует как длинная полоса, поддерживающая вес всей стены. Они используются там, где строительные нагрузки несут целые стены, а не отдельные колонны, например, в старых зданиях из кирпичной кладки.

Плотные фундаменты, также называемые матовыми фундаментами, чаще всего используются при строительстве подвалов. В плоту вся плита цокольного этажа выступает в качестве фундамента; вес здания распределяется равномерно по всей площади основания здания. Его называют плотом, потому что здание похоже на судно, которое «плавает» в море земли.

Фундаменты из матов используются там, где почва слабая, и поэтому строительные нагрузки приходится распределять на большую площадь, или там, где колонны расположены близко друг к другу, что означает, что при использовании отдельных фундаментов они будут соприкасаться друг с другом.

Прочтите нашу страницу о плотных фундаментах.

Свая представляет собой длинный цилиндр из прочного материала, такого как бетон, который вдавливается в землю, чтобы на него можно было опирать конструкции.

Свайные фундаменты применяются в следующих случаях:

1. При наличии на поверхности слоя слабого грунта. Этот слой не может выдержать вес здания, поэтому нагрузки здания должны миновать этот слой и передаваться слою более прочного грунта или породы, который находится ниже слабого слоя.
2. Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, в высотном здании.

Свайные фундаменты способны выдерживать более высокие нагрузки, чем фундаменты на фундаменте.

Существует два типа свайных фундаментов, каждый из которых работает по-своему.

Сваи концевые опорные

У свай концевых опор нижний конец сваи опирается на слой особо прочного грунта или породы . Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.
