Фундамент стаканного типа под колонны (ГОСТ, план, технология, расчет, монтаж, армирование)
Дома с большой многоэтажностью каркасно-панельного типа чаще всего устанавливают на фундамент стаканного типа под колонны.
Другими словами на специальное столбчатое основание.
И у них имеются огромные отличие от монолитных фундаментов, которые используются для малоэтажных строений.
Неудивительно, что такое основание используют только при промышленном строительстве, ведь такая соборная конструкция будет практически невыполнима в бытовых условиях без специальных агрегатов.
Ведь по факту это заводская стаканная конструкция, которая ставится в котлован и уже в нее монтируются армированные колонны. А их также производят в заводских условиях.
Содержание
- Что такое стакан
- Как они устроены
- Отличительные характеристики
- Что об этом говорит ГОСТ
- Такие фундаменты заграницей
- Этапы строительства
Что такое стакан
В быту этот элемент строители именуют «башмаком», ведь и форма его непростая. По факту это несколько квадратных монолитов, которые по мере приближения к поверхности утончаются.
Размеры фундаментов для всех объектов идут сугубо индивидуальные и их расчет ведет специальное строительное бюро.
Но все они должны быть ориентированы на ГОСТ 24476-80. в нем прописано, что башмак может иметь минимальное значение нижнего квадрата в 120 см, а максимальное — 210 см.
В них устанавливают специальные колоны из железобетона, у которых сечение от 30 до 40 см.
Посмотрите видео:
Фундамент стаканного типа под колоны имеет свои преимущества:
- Феноменальная грузоподъемность;
- Практически полная инертность к влаге;
- Монтаж выполняется в самые короткие сроки при условии использования специальной техники.
Как они устроены
Чаще всего такие фундаменты можно встретить при строительстве цехов для производства, больших хозяйственных построек, паркингов подземного типа.
Но чаще всего при возведении многоэтажных домов каркасного плана. Его формируют из двух основных элементов: плиты, которая является непосредственным фундаментом, и подколонников, так называемых, стаканов.
Такой фундамент может быть использован только в том случае, когда грунт относится к устойчивому типу, не имеет склонности к просадке и пучению.
Отличительные характеристики
Расчет по основанию ведется от того какая будет будущая нагрузка на фундамент и типа грунта, на котором возводится строение. Главное отличие этого фундамента от других, наличие в нем присущих только ему элементов.

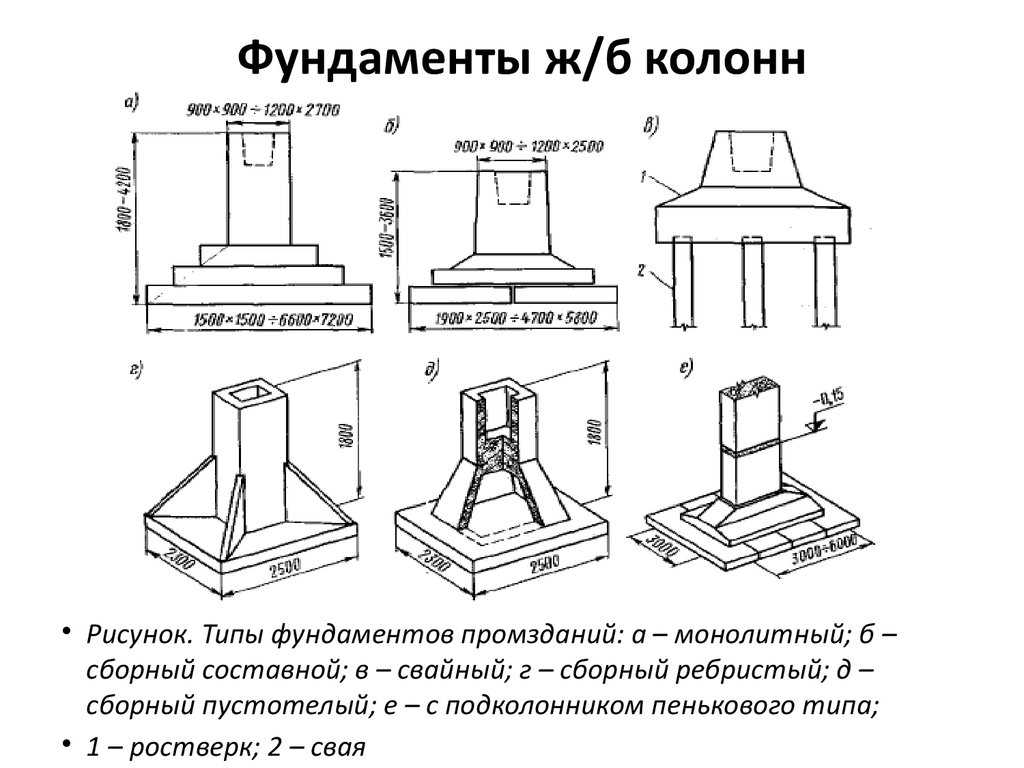

А они разнятся по высоте подколонника, количеству плит и способу состыковки башмака и колоны. Именно последний момент подвязан под материал, из которого произведена колонна.

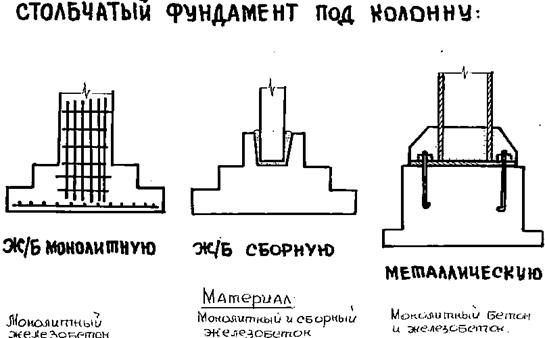

Так, также металлические колоны имеют отличное от железобетонных колон крепление. Чаще всего железобетонные колоны садят на башмак с помощью раствора бетона с маркировкой 200 и 300.
Что об этом говорит ГОСТ
Основные требования, которые озвучены в этом документе относительно фундамента стаканного типа под колонны, следующие:
- Бетонная смесь должна быть маркировкой не менее 200 и соответствовать ее характеристикам;
- Водонепроницаемость бетона должна маркироваться как В2;
- Порог водонепроницаемости всей конструкции не должен превышать пяти процентов;
- Готовые изделия можно поставлять на место строительства только после того как они наберут положенную им прочность;
- Создание армирующего пояса является обязательной процедурой, пруты должны быть покрыты бетоном толщиной в 30 мм;
- Если в конструкции после заливки торчит арматура, то это брак, который использовать запрещено;
- Трещины в конструкции превышающие показатель в 0,1 миллиметра требуют замены бракованной конструкции на новую;
- Если на изделиях имеются петли для монтажа их нужно срезать, но ни в коем случае не вбивать в конструкцию.
Такие фундаменты заграницей
Описанный выше способ крепления башмака и колонны применяется в основном на постсоветском пространстве. Заграницей технология немного разниться.
Так, венгры предпочитают делать такое соединение с помощью прутьев арматуры, впущенных в бетон.
Американцы используют сварку, чтобы соединить выпуски металлического стержня или крепят все на анкерные болты.
Между болтами и фундаментом закладывают плиту из стали, которая берет на себя функцию прокладки. А вот японцы за основу для колонны берут песчаную подушку, которая закреплена в железобетонной обойме, нужного размера.
Этапы строительства
Если речь идет о соборной конструкции для металлических колонн, то крепеж осуществляется только с помощью анкерных болтов. Болты сюда идут специальные, которые произвели на основе ГОСТа 24379.1-80.
Они должны полностью соответствовать расчетным параметрам. Допускаемое отклонение -/+ 0,02 см.
При монтаже на особом контроле находятся показатели совмещения осей стакана и разбивочной оси, отсутствия отклонения в песке для выравнивания и опорах.
Фундамент должен полностью лежать на основании подошвы всей площадью.
Технология монтажа имеет следующие этапы:
- Подготовка скважины;
- Формирование подушки из песка и гравия, ее трамбовка;
- Установка стакана с помощью подъемного крана;
- Аналогичный предыдущему процессу, но уже по колонне. Ее крепление на башмаке.
Монтируют ориентируясь только на оси, которые очерчены полосами на краях стакана. Их ставят сами строители перед началом работ любым красящим средством несмываемого типа.
Разбивочная ось должна обознаться с использованием струны, отвеса или проволоки и гвоздей. И именно совпадение оси на башмаке и разбивочной на колоне, свидетельствует о правильной установке.
Как видим конструкция более, чем монументальная. Это и неудивительно, ведь на ней будет к примеру стоять многоквартирный дом, в котором будут проживать сотни семей и их жизни зависят от того, насколько правильно был возведен фундамент.
Нередко бывает, что фундамент возвели сугубо по проекту, а вот уже в нем была ошибка. Итог в обоих случаях печальный.
Поэтому те, кто занимается такими серьезными и ответственными мероприятиями должны относится к своей работе с максимальной ответственностью.
Фундаменты под колонны стаканного типа — устройство фундаментов по самым выгодным ценам
- Главная Блог
- Блог
- Фундаменты
07 Май 2019
Строительство здания начинается с возведения фундамента. Его выбор зависит от
особенностей будущего сооружения, размеров и назначения. Под колонны из
железобетона или металла устанавливают основание стаканного типа.
Сборные конструкции располагаются в заранее спроектированных местах в виде
«ступеней». Отличаются повышенной прочностью и устойчивостью. Купите фундаменты под колонны стаканного типа в компании «ПМ Строй» – гарантия качества и профессиональный подход.
Хорошая несущая способность фундамента определяется особенностями его структуры. Основание чаще всего состоит из:
Монолитной плиты, укладываемой на предварительно утрамбованную «подушку» из песка.
Подколенника в виде стакана.
Колонны – опоры строения.
Объединенные элементы создают прочную конструкцию стаканного фундамента. Особенности
структуры определяются целями эксплуатации объекта, а также его
техническими характеристиками.
Преимущества
Стаканное основание хорошо зарекомендовало себя в возведение промышленных и иных зданий. Обладает преимуществами:
Быстрая установка – наличие встроенных монтажных петель и сборной структуры основания.
Долговечность – более 100 лет надежной эксплуатации.
Низкое влагопоглощение. Монолитная основа препятствует проникновению воды в толщу «стакана».
Надежность – равномерное распределение нагрузки по всей «рабочей» территории.
Мобильность – стаканный фундамент под колонну легко транспортируется в другое место.
Применение фундамента под колонны стаканного типа 400х400
«Стакан» распространен при возведении строений:
Промышленного назначения – производственные помещения.
Социального назначения– гаражи и стоянки для авто и специализированной техники.
Помещений на теплостанциях и электростанциях.
Этапы
Фундамент производится в соответствии с нормами и стандартами ГОСТ. Процесс осуществляется при
участии мастеров и специальной строительной техники в несколько этапов:
Укладка «подушки» с последующей утрамбовкой.
Разметка места расположения фундаментных блоков.
Создание шаблона «стакана». Перенос его контуров на землю с пометками (колышками и нитью).
Проверка качества утрамбовки уплотнительного материала. При необходимости дополнительно доводят до нужного состояния.
Очистка блоков фундамента от грязи.
Установка при помощи крана в выбранное место.
Ручная корректировка положения «стакана».
Обратная засыпка грунта – заполнение пространства вокруг установленных стаканных блоков. Тщательная утрамбовка почвы.
Вывоз излишков в специально отведенные места.
Армирование «стаканов», колонн и плит для усиления конструкции. Прутья арматуры скрепляют сваркой.
Малейшее соприкосновение фундамента с
грунтом – частая причина разрушения блока в процессе эксплуатации. Для
защиты поверхность обрабатывается гидроизоляционным материалом:
Очистка и выравнивание плиты раствором бетона.
Нанесение битумной мастики. Оставляют до полного высыхания.
Укладывание слоя рубероида. Смазывание стыков мастикой или жидкой смолой.
Если поблизости проходят грунтовые воды, гидроизоляция укладывается в несколько слоев – последовательность повторяется.
Надежность фундамента зависит от соблюдения технологии установки. При монтаже учитываются правила и рекомендации.
Профессиональный подход от «ПМ Строй»
Профессиональная команда специалистов.
Постоянно проходят аттестации и курсы повышения квалификации по своей специальности.
Грамотные технические решения.
Соблюдение установленных сроков исполнения заказа.
Выдача полного пакета документов о проделанной работе.
Закрепление за каждым клиентом персонального менеджера.
Типы фундаментов в строительстве
Прочтите наше введение в фундаменты, если вы его пропустили.
В этой статье мы обсудим распространенные типы фундаментов в зданиях. Вообще говоря, все фундаменты делятся на две категории: неглубокие фундаменты и глубокие фундаменты. Слова мелкий и глубокий относятся к глубине почвы, в которой сделан фундамент. Неглубокие фундаменты могут быть сделаны на глубине всего 3 фута (1 м), а глубокие фундаменты могут быть сделаны на глубине 60–200 футов (20–65 м). Неглубокие фундаменты используются для небольших легких зданий, а глубокие — для больших и тяжелых.
Неглубокие фундаменты также называются распорными или открытыми фундаментами. «Открытый» относится к тому факту, что фундамент делается путем выкапывания всей земли до основания фундамента, а затем возведения фундамента. На начальных этапах работ все основание видно глазу, поэтому его называют открытым фундаментом. Идея состоит в том, что каждое основание принимает на себя сосредоточенную нагрузку колонны и распределяет ее по большой площади, так что фактическая нагрузка на грунт не превышает безопасную несущую способность грунта. Существует несколько видов мелкозаглубленных фундаментов: одиночные, ленточные и ростверковые. |
отдельные фундаменты
Отдельные фундаменты, ожидающие бетонирования фундаментной колонны.
Отдельные фундаменты являются одним из самых простых и распространенных видов фундаментов. Они используются, когда нагрузка на здание приходится на колонны. Обычно каждая колонка имеет свою основу. Фундамент представляет собой просто квадратную или прямоугольную бетонную подушку, на которой стоит колонна. Чтобы получить очень приблизительное представление о размере фундамента, инженер возьмет общую нагрузку на колонну и разделит ее на безопасную несущую способность (SBC) грунта. Например, если колонна имеет вертикальную нагрузку 10т, а SBC грунта 10т/м2, то площадь фундамента будет 1м2. На практике проектировщик рассмотрит множество других факторов, прежде чем подготовить строительный проект фундамента.
Отдельные фундаменты, соединенные цокольной балкой. Обратите внимание, что фундаменты были залиты поверх слоев из простого цементобетона (PCC), что было сделано для создания ровного и прочного основания для фундамента.
Отдельные фундаменты обычно соединяются цокольной балкой , горизонтальной балкой, которая устанавливается на уровне земли или ниже уровня земли.
ленточный фундамент
Ленточный фундамент обычно используется в несущих каменных конструкциях и действует как длинная полоса, поддерживающая вес всей стены. Они используются там, где строительные нагрузки несут целые стены, а не отдельные колонны, например, в старых зданиях из кирпичной кладки.
Плотные фундаменты, также называемые матовыми фундаментами, чаще всего используются при строительстве подвалов. В плоту вся плита цокольного этажа выступает в качестве фундамента; вес здания распределяется равномерно по всей площади основания здания. Его называют плотом, потому что здание похоже на судно, которое «плавает» в море земли.
Фундаменты из матов используются там, где почва слабая, и поэтому строительные нагрузки должны быть распределены по большой площади, или там, где колонны расположены близко друг к другу, что означает, что при использовании отдельных фундаментов они будут касаться друг друга.
Прочтите нашу страницу о плотных фундаментах.
Свая представляет собой длинный цилиндр из прочного материала, такого как бетон, который вдавливается в землю, чтобы на него можно было опирать конструкции.
Свайные фундаменты применяются в следующих случаях:
- При наличии на поверхности слоя слабого грунта. Этот слой не может выдержать вес здания, поэтому нагрузки здания должны миновать этот слой и передаваться слою более прочного грунта или породы, который находится ниже слабого слоя.
- Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, в высотном здании.
Свайные фундаменты способны выдерживать более высокие нагрузки, чем фундаменты на фундаменте.
Существует два типа свайных фундаментов, каждый из которых работает по-своему.
Сваи концевые опорные
В опорных сваях нижний конец сваи опирается на слой особо прочного грунта или породы . Нагрузка здания передается через сваю на прочный слой. В некотором смысле эта стопка действует как колонна. Ключевой принцип заключается в том, что нижний конец упирается в поверхность, которая является пересечением слабого и прочного слоев. Таким образом, нагрузка обходит слабый слой и безопасно передается сильному слою.
Висячие сваи
Висячие сваи работают по другому принципу. Свая передает нагрузку здания на грунт по всей высоте сваи за счет трения. Другими словами, вся поверхность сваи цилиндрической формы работает на передачу усилий на грунт.
Чтобы наглядно представить, как это работает, представьте, что вы вставляете твердый металлический стержень диаметром, скажем, 4 мм в ванну с замороженным мороженым. После того, как вы втолкнете его внутрь, он станет достаточно прочным, чтобы выдержать некоторую нагрузку. Чем больше глубина заделки в мороженое, тем большую нагрузку оно может выдержать. Это очень похоже на то, как работает висячая свая. В случае висячей сваи величина нагрузки, которую может выдержать свая, прямо пропорциональна ее длине.
Однако на практике каждая свая сопротивляется нагрузке за счет комбинации торцевой опоры и трения .
Далее: Свайные фундаменты
Бетонные колонны с внутренними стержнями из стекловолокна могут сделать здание более прочным
Это фотография неудачного экземпляра. Это крупный план неудачной стяжки из стеклопластика и выпуклого стержня. Предоставлено: Антонио Де Лука.Обычные средства внутреннего армирования бетонных элементов зданий включают стальные стержни. Тем не менее, для конструкций, которые функционируют в суровых условиях, таких как прибрежные районы, или для конструкций, поддерживающих чувствительное оборудование, такое как устройства магнитно-резонансной томографии; использование полимера, армированного волокном (FRP), становится ценным вариантом благодаря его естественной устойчивости к коррозии, высокой прочности, легкому весу, прозрачности для электрических и магнитных полей, а также простоте изготовления и установки.
Однако мало что было сделано для изучения характеристик бетонных колонн, армированных стержнями из стеклопластика. В настоящее время Американский институт бетона, некоммерческое техническое и образовательное общество и один из ведущих мировых авторитетов в области технологии бетона, не рассматривает использование стержней FRP для армирования колонн, но приветствует дополнительные соответствующие исследования и экспериментальные данные.
Полномасштабные эксперименты имеют решающее значение для проверки технологии и получения убедительных доказательств, лежащих в основе рациональных методологий проектирования. Чтобы удовлетворить эту потребность, Национальный научный фонд (NSF) Промышленно-университетский центр совместных исследований «Ремонт зданий и мостов с использованием композитов» (RB2C) в Университете Майами (UM) изучил поведение бетонных (ЖБ) колонн, армированных изнутри с помощью стеклянные стержни FRP (GFRP) на полномасштабных образцах впервые в истории.
Новое исследование показывает, что поведение колонн GFRP-RC было очень похоже на поведение обычных стальных аналогов. Результаты этого проекта будут представлены Антонио Де Лука, аспирантом Инженерного колледжа Университета Майами, на 9-м Международном симпозиуме по полимерной арматуре для бетонных конструкций, армированной волокном, в Сиднее, Австралия, 13-15 июля.
«Результаты нашего исследования являются убедительным аргументом в пользу изменения существующих рекомендаций по проектированию и допускают ограниченное использование стержней из стеклопластика в колоннах, особенно когда требуется коррозионная стойкость или электромагнитная прозрачность», — сказал Де Лука.
Другие важные результаты этого проекта включают:
- Вертикальные стержни из стеклопластика не наносят ущерба характеристикам бетонной колонны.
- Вклад стеклопластика в несущую способность колонны очень мал, если используется количество продольной арматуры. Таким образом, при расчете предельной пропускной способности колонны наличием стержней из стеклопластика можно пренебречь.
- Различие в производителе стержней из стеклопластика не влияет на производительность, если стержни одинакового качества.
- Использование стержней из стеклопластика в качестве сжатой арматуры может быть разрешено, если конструкция рассчитана только на вертикальные нагрузки.
