Срубка оголовков свай технология: технологическая карта для отбойного молотка

Содержание

что такое и технология устройства

Фундамент свайного типа

Оголовки свай служат опорой для цокольной конструкции обвязки свайного фундамента возводимого строения. После завершения процесса ввинчивания свайные полости заполняют бетонной смесью. Верхушки свай срезают специальным оборудованием до проектного уровня. Для создания единой опорной горизонтальной конструкции свайного фундамента, на которую будут опираться стены будущего строения, необходимо на верхнем окончании винтовой сваи крепить оголовок. Оголовки могут иметь разные очертания. Самая простая форма этого конструктивного элемента выполнена из металлического листа с приваренными к нему насадными кольцами с ребрами жесткости.

Назначение оголовков

Оголовком винтовой сваи называется переходная металлическая деталь сопряжения верхнего торца свайной конструкции, изготовленная из элементов фундаментной балки или ростверков. Ростверк, металлический или железобетонный, монтируется в строго горизонтальном положении. Это условие считается обязательным для создания нормальной несущей способности свайного фундамента.

Виды и составляющие части винтовых свай

Размер оголовка выбирают в зависимости от диаметра сваи и веса опорной конструкции, которая будет непосредственно опираться на фундаментную балку. При этом его внутренний диаметр должен немного превышать наружный диаметр сваи. Это необходимо для свободного и глубокого надевания. При значительных осевых нагрузках на ростверк или фундаментную балку применяют усиленные оголовки.

Чтобы сделать усиленный вариант такой переходной детали, необходимо к конструкции оголовка приварить 4 стальные «косынки» с антикоррозийным покрытием.

Виды и формы

Размеры и контур поперечного сечения оголовка, как правило, совпадает с размерами сваи и может иметь различную форму: круглую, квадратную, тавровую и прямоугольную. Соединение его со сваей или фундаментной балкой может быть П-образным или Т-образным:

  1. Т-образный оголовок.
    Такой вид изделия чаще всего применяется в строительстве из-за его универсальности. Монтаж Т-образного оголовка производится методом сварки или при помощи болтов, которые фиксируются к верхней части сваи. На верхнюю полочку оголовка устанавливается и закрепляется фундаментная балка или плитный ростверк.
  2. На П-образных изделиях монтируются только балки фундамента. При этом толщина П-образной скобы должна обязательно совпадать с толщиной балки.
Оголовки винтовых свай

Чтобы сделать правильный выбор оголовка, желательно посоветоваться со специалистами–строителями, которые помогут подобрать нужное и качественное изделие.

Разъемное соединение на болтах способно выдерживать меньшие нагрузки, чем в случае применения сварки, однако позволяет многократно применять опоры и переносить объект на новое место без повреждения конструкции. Именно поэтому их используют при возведении малоэтажных зданий и вспомогательных объектов.

Типы оголовков по методу крепления

Оголовки для винтовых свай по способу крепления подразделяют на:

  • Съемные используются при ручном монтаже опорной конструкции. Также их рекомендуют выбирать при устройстве свайных фундаментов на тяжелых грунтах. При вкручивании сваи только до уровня промерзания грунта ее верхнюю часть обрезают и надевают съемный оголовок. Конструкция съемной переходной детали, как правило, выполнена в виде стакана с приваренной квадратной пластиной, на которой расположены треугольные металлические пластины. Съемные изделия бывают следующих размеров: 150 мм х 150 мм, 200 мм х 200 мм. Оголовки для угловых свай имеют большее сечение, например, 150 мм х 300 мм или 200 мм х 400 мм.
  • Если при ввинчивании свай используется ямобур, то в этом случае применяют оголовки приваренного типа. Полость сваи с таким типом наголовника защищена от попадания воды и меньше контактирует с атмосферным кислородом, что значительно увеличивает срок службы свайного фундамента. Размеры круглых оголовков приваренного типа могут иметь диаметр 150, 200 и 250 мм.

Монтаж методом срубки

После установки свай в грунт, необходимо хвостовые части привести к единому горизонтальному уровню для устройства горизонтальной обвязки. Такую процедуру можно выполнить методом срубки или обрезки ненужного участка сваи. Для этого строительным уровнем (лазерным или гидроуровнем) отмечают проектную отметку и последовательно передают ее на каждую сваю.

Если изделие изготовлено из железобетона, то можно срубить лишнюю часть сваи отбойным молотком. Такой вариант считается самым дешевым, правда, не всегда эффективным. Часто для этих целей используют более дорогое оборудование – гидравлические ножницы, которые дают четкую линию реза и увеличивают производительность труда. В этом случае срубка будет происходить значительно быстрее.

На срубку голов свай с применением гидравлических ножниц уходит значительно меньше времени, примерно 5–10 минут. Такая высокая производительность достигается за счет особого устройства гидроножниц: кольцевая насадка устанавливается по отмеченному уровню на верхнюю часть сваи. Благодаря этому его режущая кромка легко отделяет арматурный каркас от бетонной оболочки идеально ровно.

Срубка оголовков свай проводится вертикальными движениями, не трогая при этом каркас из арматуры.

Смонтированная свая

Метод срезки

Методика резки свай считается универсальной. Ее разрешается применять к деревянным, железобетонным и металлическим изделиям. Для осуществления процесса резки достаточно выбрать подходящую насадку.

Срез может осуществляться вручную или при помощи станочного устройства для работы. Обычно для этих целей используют режущие инструменты, например, ленточную, дисковую пилу или болгарку. Методика срезки идентична для каждого инструмента и состоит из следующих видов работ:

  1. Для начала при помощи маркера необходимо отметить линию среза.
  2. После этого при помощи выбранного электрического инструмента по намеченной линии проделывают борозду для калибровки. Двигать инструмент рекомендуется по прямой к центральной части изделия или по кольцу. Для того чтобы обезопасить этот процесс необходимо периодически обрабатывать инструмент охлаждающей жидкостью.

Установка методом сварки

Фундамент свайного типа считается окончательно смонтированным в том случае, если на каждой свае будет зафиксирован определенный вид оголовка. Места, где будут устанавливаться эти конструктивные элементы, перед выполнением сварочных работ рекомендуется тщательно очистить от лакокрасочных материалов. Для этих целей можно воспользоваться щеткой по металлу или болгаркой. Далее оголовок устанавливают на верхний обрез изделия. При этом следует обязательно проверить горизонтальность при помощи строительного уровня. В том случае, если будут обнаружены отклонения, то необходимо обязательно найти причину неравномерного проседания и устранить ее. Для обварки промежуточных деталей используют электроды 3 мм. Сварочные работы производят следующим образом:

  1. Монтируемый оголовок для винтовой сваи устанавливают горизонтально.
  2. На следующем этапе производят контактную сварку по трем или четырем точках.
  3. После этого производят сварку по всей длине окружности сваи. При этом необходимо оставлять зазор около 1-2 см. Это необходимо для того чтобы обеспечивать вентиляцию и не допустить образование конденсата.
  4. На завершающем этапе производят очистку сварного шва при помощи молотка. Далее сваю с оголовком покрывают грунтующим составом и окрашивают.

Ознакомиться с процессом монтажа оголовков свайного фундамента можно на видео:


Оголовки считаются основным элементом в конструкции фундамента свайного типа. В сочетании с надежным креплением этой промежуточной детали с прочной опорой конструкция фундамента обеспечивает восприятие нагрузки строения и равномерную ее передачу грунту, поэтому к установке оголовка нельзя относиться, как к второстепенному процессу. При монтаже этого конструктивного элемента рекомендуется на каждом этапе устраивать промежуточную проверку правильности установки.

Срубка оголовков свай 👉 технологический процесс

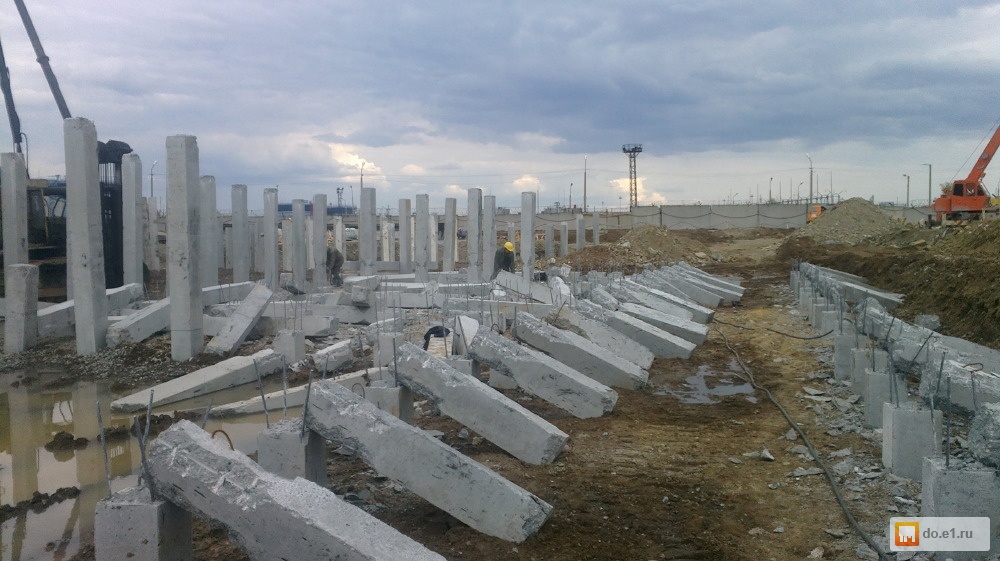

По завершении ввода свайных опор в толщу грунта, стройплощадка напоминает частоколы разной высоты, выступающие из поверхности земли. Верхняя часть оголовков свайных элементов обрубается. Необходимо выровнять их высоту для получения единой плоскости для фундамента. Выступающая из свай арматура применяется для железобетонного ростверка. Выполняется крепление свай и плиты в единую конструкцию.

Рубка оголовков свайных опор

Необходимость сруба оголовков

Есть несколько видов свайных конструкций, отличающихся назначением. У них свои особенности, положительные, отрицательные стороны. Виды фундамента свайного типа:

  • забивной. Введение свайных элементов в грунт выполняется физической силой. Вспомогательный инструмент — механические и ручные молоты-копры. В промышленных масштабах прибегают к вибрационным механизмам и оборудованию, своим весом вдавливающим опору в полость земли;
Забивные
  • буронабивной. Предварительно выполняется бурение скважины нужной глубины и сечения. Ее размеры зависят от габаритов сваи. В отверстии создается армирующий каркас. Выполняется заливка бетонного раствора;
Буронабивные
  • винтовой — труба, один край которой выполняется заостренным.
    Вокруг него предусматривается спиралевидный лепесток. Методика введения винтовой конструкции — вращение опоры вокруг своей оси. Применяется сваекрут. Свайный элемент, углубляясь в полость земли, работает как штопор, вкручивающийся в пробку.
Винтовые

Глубина введения фундаментной опоры, ее высота над уровнем земли регламентируются проектом капительного строения. Эти значения полностью зависят от глубины залегания грунтовых водных прослоек и точки промерзания почвы. Учитывается масса будущего строения и климатические особенности местности, на которой предполагается строительство.

Свайные конструкции — опоры для верхней обвязки фундамента или ростверка. Последние передают нагрузку от здания. Оголовки должны находиться на одном уровне.

Достижение ровности и одинаковой высоты выступающих опор над уровнем земли — нереальная задача. Разница по высоте свай может равняться десяткам сантиметров. Строители прибегают к срезке опорных элементов до одного уровня.

Методика рубки свайных конструкций

Применяют несколько методик рубки верхней части опоры фундамента. Выбор зависит от:

  • стройматериала сваи;
  • габаритов свайного сооружения;
  • количества свай;
  • доступа к техническому оборудованию.

Срубить оголовки можно вручную, или применяя механизированные средства. Первый вариант предполагает использование ручного инструмента: отбойного молотка, болгарки. Во втором случае, используется тяжеловесная строительная техника. Срезка оголовков выполняется без применения физической силы человека. Механизированный способ выполняется двумя типами оснащения: режущими фрезами и гидравлическим механизированным оборудованием.

Техпроцесс выравнивания оголовков свай выполняется по строительным нормам. Приступать к рубке голов разрешено только после заглубления всех свайных опор по проекту. Выполняется создание технологической карты. Маркируют линии среза.

Маркировать можно точными инструментами — лазерным уровнем или нивелиром. Точка отсчета — репер. Он наносится на самую низкую опору. От него маркируются следующие сваи.

Запрещается выполнять маркировку от нулевого уровня грунта. Появляется риск расхождения по высоте из-за неровности поверхности земли.

Ручная методика

Потребуются следующие инструменты:

  • отбойный молоток. Рекомендуется при выравнивании монолитных или сборных железобетонных свай;
  • гидравлические ножницы. Срезают выступающие остатки металлических прутков. Позволяют укоротить опоры из металлических трубопроводов небольшого сечения, бетонных оголовков;
  • угловая шлифовальная машинка для выравнивания бетонных и металлических типов свай. Зависит от вида отрезного круга.
Ручной способ

Если сравнивать ручной и механизированный метод, в первом случае, сводятся к минимуму траты. Это хорошая возможность сэкономить хозяину с ограниченным бюджетом на строительство. Для масштабного строительства вариант непригоден. Работы будут длиться вечно.

Контроль качества

Срезка металлических свай

Выполнять обрезку свайных изделий из металлических трубопроводов можно собственными силами. Винтовые сваи оснащаются винтом в нижней части. Введение сооружения в грунт выполняется на глубину до 2 м.

Срезка винтовых опор

Срезание верхних частей опоры производится по следующей технологии:

  1. На угловой свае выполняется белым цветом разметка линии среза. Выполнить ровную линию по круглой трубе легко. Берется ровная бумажная полоса. Обволакивается свая. Обводится маркирующая линия.
  2. Срез выполняется болгаркой. Разрезают линию по окружности, глубиной 1 мм.
  3. По намеченной метке срезается оголовок.
  4. Маркировка и вычисление общего уровня среза проводится лазерным уровнем. Его можно заменить нивелиром. Метки делают на каждой свайной опоре. Работы проводятся аналогично.

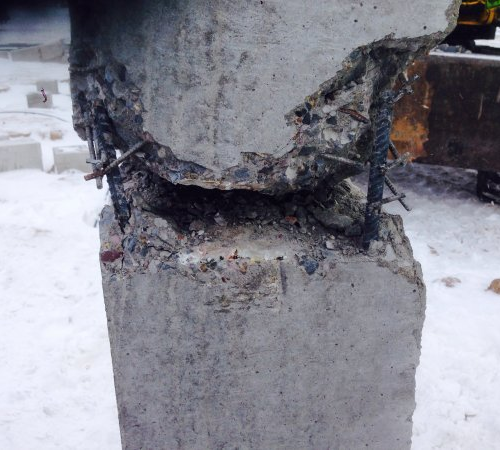

Сруб бетонной опоры

Сооружение тяжеловесных многоэтажных зданий требует обустройства железобетонных свайных изделий. Выполняются заливные сваи — цилиндрический каркас, внутри которого произведено армирование металлическими прутками. Потом, полость заливается бетонным раствором до заданного уровня. Забивные подвергаются срезу.

Выравнивать железобетонный тип свай сложнее, чем стандартные стальные аналоги. Требуется сохранение стержневой арматуры. Она выступает над поверхностью опоры и будет использоваться для создания деревянного ростверка. Решить задачу можно пневматическим отбойным молотом.

Срезка сваи отбойным молотом пневматического исполнения

Техпроцесс выполняется в несколько этапов:

  1. По аналогии со срезом металлического свайного элемента, производится маркировка опор. На каждом без исключения изделии выполняется разметка с помощью лазерного уровня. Проверяется ровность нанесенных меток. Может использоваться маркер или лист бумаги высокой плотности.
  2. По линии маркировки выполняется канавка с небольшим углублением в 20 мм.
  3. В указанном уровне отбойным молотком делаются движения, влекущие откалывание кусков железобетонного сооружения. Работа продолжается, пока не уберется нужный шар бетона.
  4. Если не предполагается обустройство ростверка, нужно болгаркой срезать выступающие части армирующего каркаса.

Минусы такой методики выравнивания — высокая шумность технологического процесса, образуется много пыли. Соседствующим жильцам это точно не понравится. Рабочие должны быть в спецодежде. Применяются средства защиты органов слуха, зрения, дыхания.

Если опор много, лучше обратиться к мастеру. Здесь требуется оборудование, опыт работы.

Техника безопасности

Технология выравнивания свайных элементов отличается травмоопасностью. Рекомендуется все работы выполнять в по требованиям охраны труда:

  • допуск получают подготовленные работники, имеющие образование или прошедшие курсы. Они должны при себе иметь удостоверение на право пользования пневматическим инструментом или гидравлическим оборудованием;
  • посторонние находиться на территории стройплощадки не должны. Это строго запрещается. Определение опасной зоны выполняется с учетом размера сбиваемой части опоры и 5 м вокруг нее;
  • выполнять рубку верхушек рядом расположенных свай запрещено. Образуется много осколков. Они разлетаются. Могут навредить  стоящему рядом человеку;
  • рабочие должны применять средства защиты. Быть в спецодежде и спецобуви;
  • сбивать верхнюю часть свайной конструкции с лестницы запрещается;
  • пневматический тип инструментов должен соответствовать требованиям. Он должен находиться в полной исправности. Обеспечивается надежность, безопасность подключения к воздуховодам. Места стыковки соединений проверяются на герметичность. Шланги должны лежать ровно. Не допускается перегиб. Нужно исключить их пересечение с электрическими коммуникациями;
  • не разрешается работа с болгаркой или отбойным молотком на лестнице. Появляется высокий риск травмы при падении, вплоть до смертельного исхода;
  • если предполагается срез массивного опорного сооружения, верхняя часть конструкции фиксируется стропами крана или лебедкой. Это не даст крупному фрагменту упасть на работника. Механизмом аккуратно снимают, переставляют бетонный сруб на место.

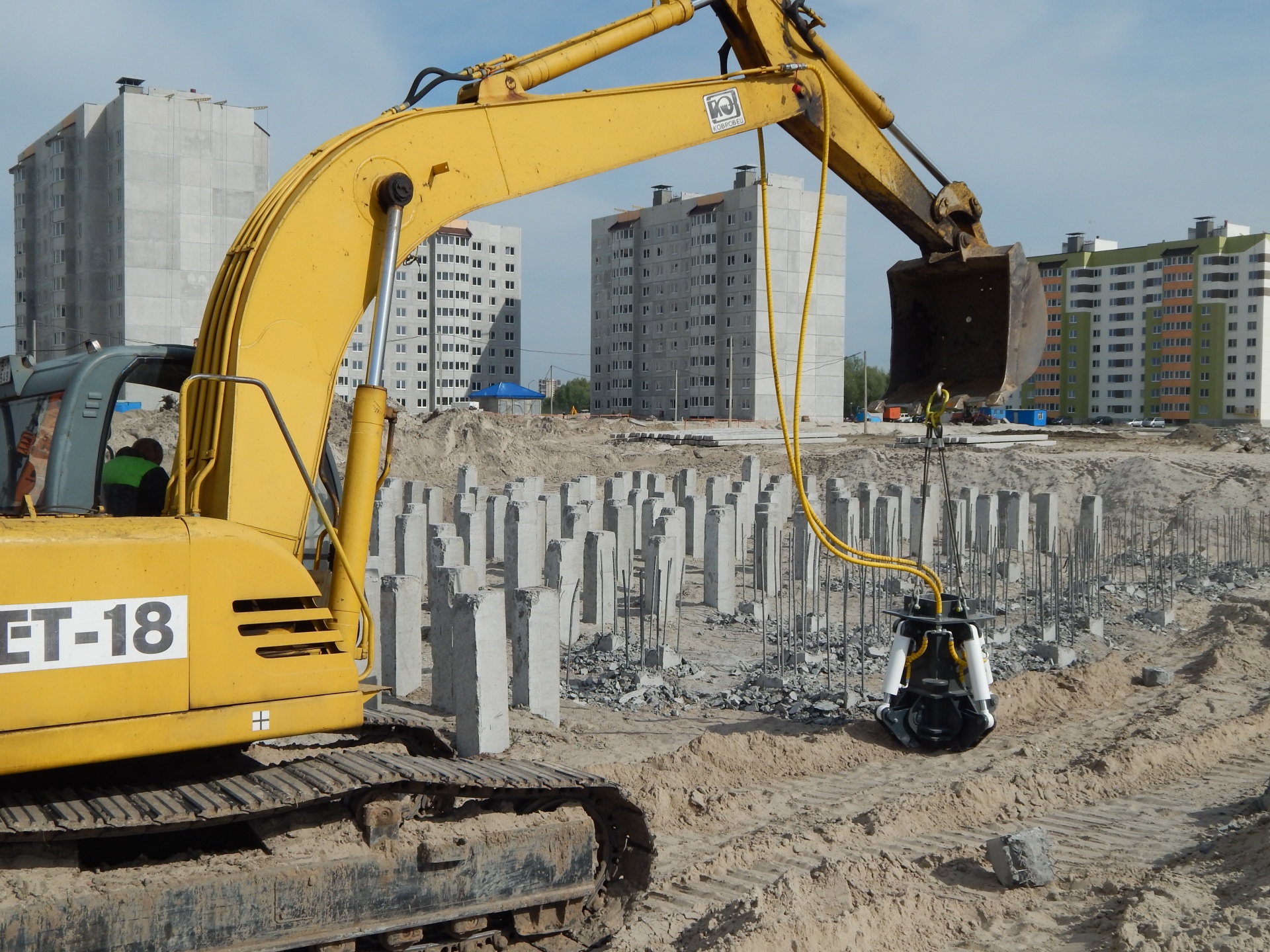

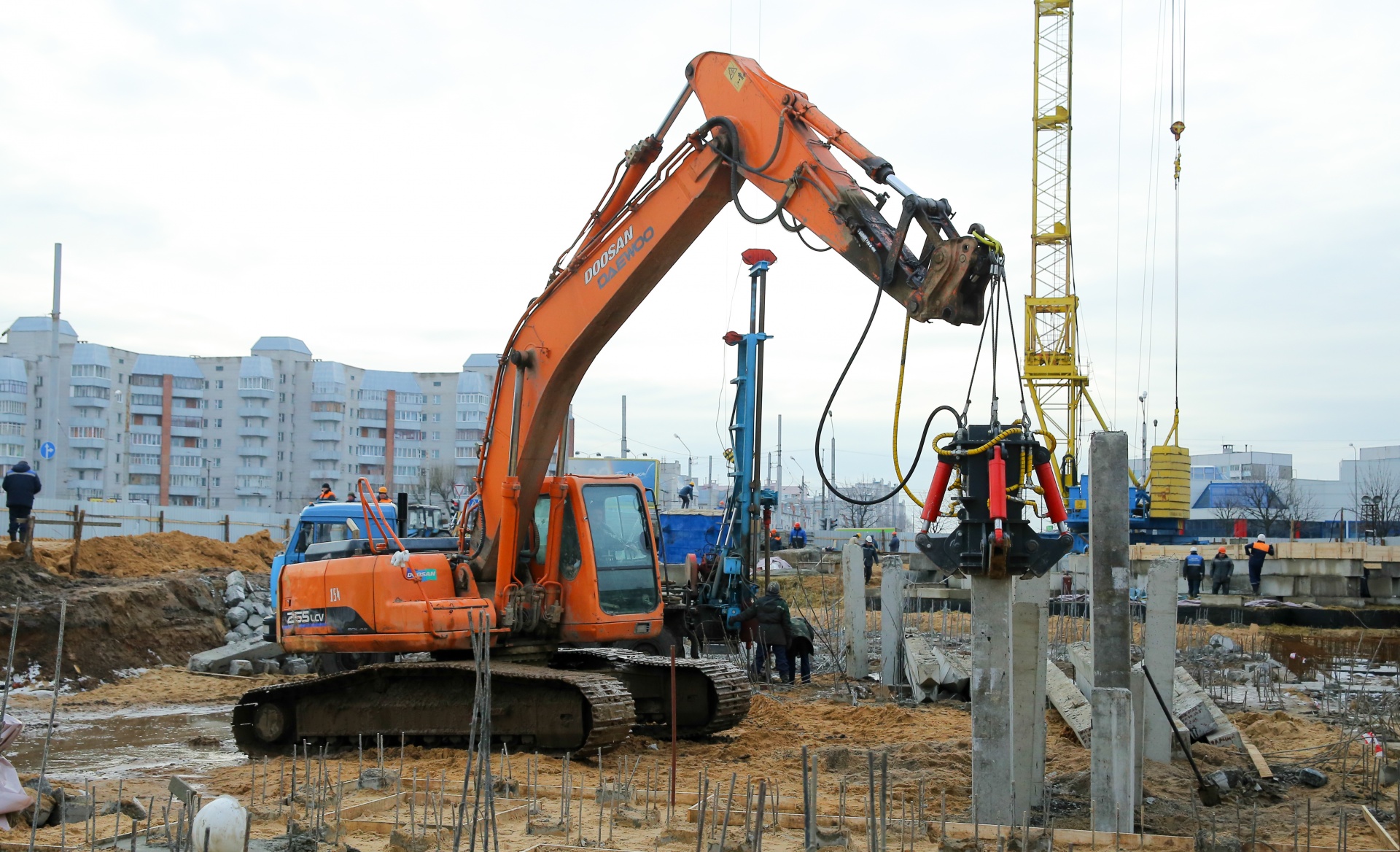

Механизированный способ

Механизированный способ рубки свай применяется для масштабного строительства. Строительные механизмы и оборудование ускоряют работу. Если брать оборудование в аренду, обойдется дорого. Но купить его может позволить себе не каждая строительная компания. Это дорогое удовольствие.

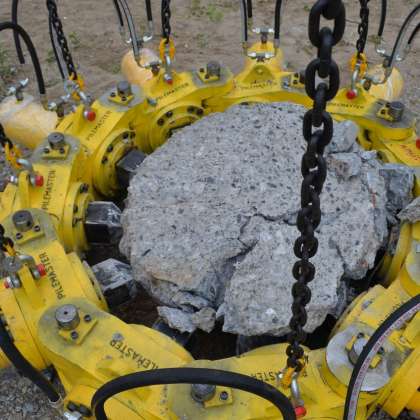

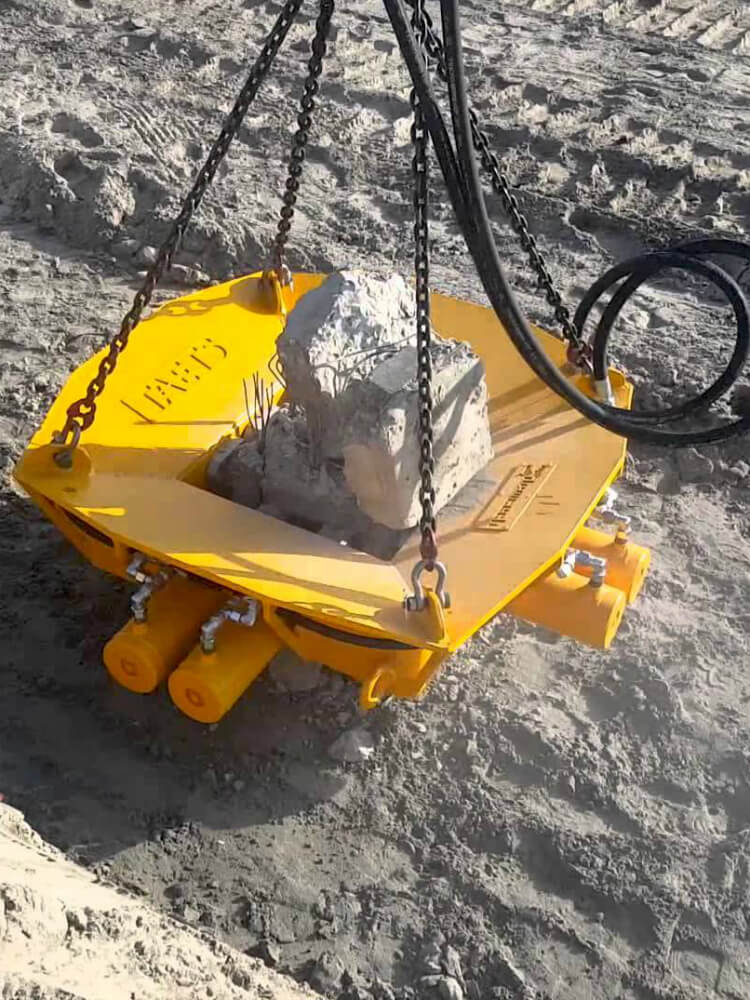

Механическая срезка выполняется сваерезами:

  • фрезы пыльного метода исполнения. Воздействие на сооружение выполняется гидравлическим приводом. Обеспечивается ровная и красивая линия среза. Не требуются реконструкционные мероприятия по доводке поверхности к оптимальным параметрам;
  • резка с открытым пламенем. Обеспечивается растрескивание и разрушение бетонного монолита;
  • ударного действия зарядом пороха. Используют для рубки железобетонных опор.

Резка гидроцилиндрами требует привлечения экскаватора и подъемного крана. Благодаря стреле, корпус механизма срезки сваи устанавливается и фиксируется в нужном положении. Сила давления масла действует на рабочие органы. Часто, это заостренные высокопрочные стальные стержни. Они внедряются в тело опорного элемента и переламывают его. Верхушка опоры откалывается. Не появляется много бетонных осколков и фрагментов.

В процессе выбора нужного оборудования для выравнивания фундаментных опор, нужно оценить объем работ. Учитывать, из какого материала выполнены конструкции. Узнать больше информации об особенностях технологического процесса. Ознакомиться с условиями. Только это позволит реализовать рубку верхушек свай быстро, качественно, с минимальными тратами.

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Опишем технологию срубки оголовков свай — ЗАО «СИ» Тел.: 84992359878 89055749848 [email protected] com

Опишем технологию срубки оголовков свай

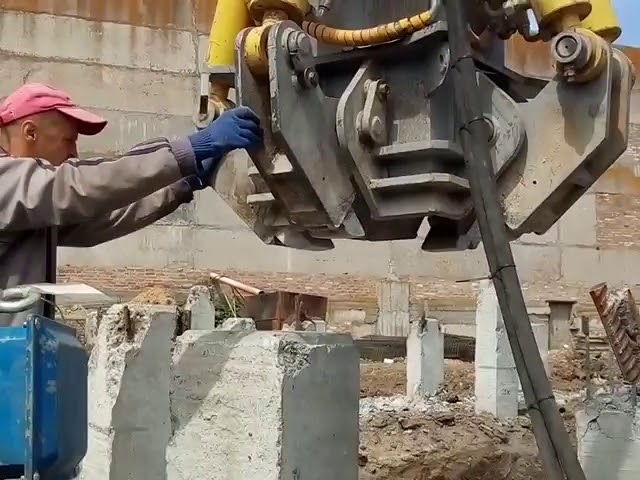

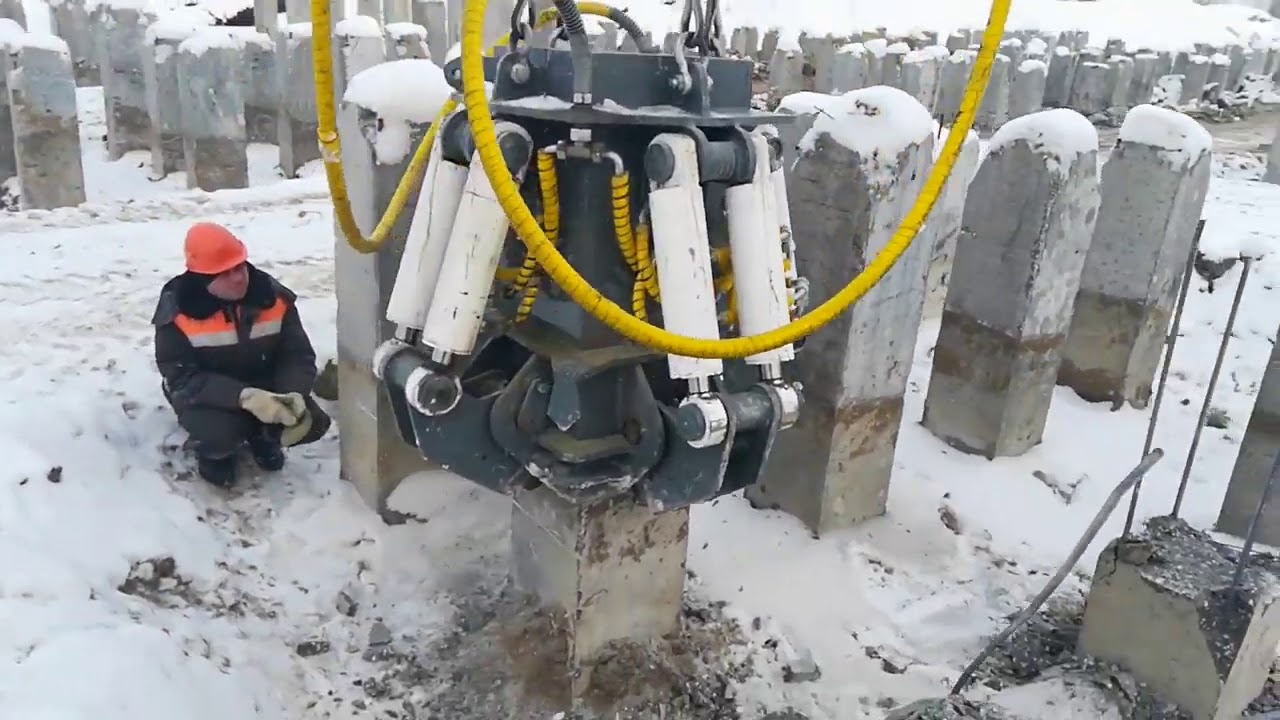

Насадка для срубки оголовков свай, навешивается к стреле экскаватора/крана. Родная гидросистема крана/экскаватора является источником питания оборудования для срубки свай. Очень часто насадку подключают к рукавам высокого давления за место ковша. Гидравлические цилиндры насадки для срубки свай обладают режущими зубьями, которые за счет гидравлического воздействия и ходу штока, осуществляют вдавливание, разлом и распушение бетона, из которого состоит свая. Цилиндры сжимаются на полный ход, саму насадку поднимают вверх, разрушенный бетон от оголовка сваи убирается со сваи и сбрасывается (за счет разжимания цилиндров и зубьев) в необходимую точку в радиусе действия стрелы экскаватора, выпуски арматуры не повреждаются (это позволяет использовать их в дальнейшем). При типовом использовании насадки на стандартных объектах строительства эффективность оборудования составляет – более 250 срубленных свай за одну 10-ти ч. рабоч. смену. В случае буронабивных свай (БНС) эта цифра составляет от 30 шт. (на количество влияет диаметр и высота оголовка сваи).

Хотим отметить простоту эксплуатации, практически полное отсутствие шума. Высокая производительность. Значительно более качественный результат по сравнению с отбойными молотками. Приемлемая цена является важным фактором при принятии результирующего решения в направлении применения высокотехнологичных методов срубки свай.

ЗАО «СИ» по праву можно назвать инновационной производственной организацией, являющейся одной из первых компаний, кто стал внедрять использование безударной технологии срубки оголовков свай на территории Российской Федерации и странах СНГ. Сегодня нас можно назвать лидерами в этой сфере, имеем большой опыт работ в этом направлении, имеем мощную производственную и инженерную базу. Работы по срубке оголовков свай абсолютно любой сложности могут быть произведены на оборудовании нашего производства.

Мы провели большое количество работ по срубке свай, и поэтому, мы можем смело убедить заказчиков в обоснованности выбора в пользу оборудования нашей компании.

При эксплуатации специализированного инновационного оборудования для обрубки, срезки и срубки оголовков свай – вы получаете единственный метод, при котором все работы будут произведены в срок, без задержек, согласно всем оговоренным срокам по заданию обеих сторон (заказчик-исполнитель).

На рынке имеется ряд аналогов насадки для обрубки свай фирмы «СИ», но можно с уверенностью сказать, что наше оборудование выделяется своими эксплуатационными качествами, технической надежностью, правильной инженерной конструкцией, простотой использования и технического обслуживания, высококачественным сервисом и гарантией, адекватной ценой.
