что это такое, технология рубки на СП, размер торца сваи конструкции 108 мм, демонтаж и разбивка

При строительстве жилых домов в несколько этажей применяются сваи. Эти конструкции обеспечивают надежную поддержку всей конструкции, что особенно актуально для заболоченных территорий, а также участков с неглубоким залеганием грунтовых вод. Каркас фундамента крепится к сваям с помощью их торцевых поверхностей, называемых наконечниками.

Что это такое?

Верхняя часть стопки. Он прочно закрепляется на поверхности трубной части сваи. Размер и форма наконечника может быть совершенно разной. На этот элемент можно установить балочный ростверк, плиту.

Поскольку сваи служат надежной опорой для фундамента дома, их материал должен обладать высокими прочностными свойствами. Чаще всего такие конструкции делают из металла, бетона или дерева.

Форма и размер стопок должны быть одинаковыми; от этого зависит ровность поверхности фундамента и его устойчивость

Использование опорных свай позволяет равномерно распределять вес конструкции, возводить постройки на неровной поверхности, не беспокоиться о близком расположении заболоченной местности, сезонных наводнениях.

Типы и размеры

Форма наконечника может быть в виде круга, квадрата, прямоугольника, многоугольника. Она соответствует форме самого ворса.

Наконечник ворса может быть в виде буквы «Т» или «П». Конструкция в виде буквы «Т» позволяет устанавливать опалубку или плиты для последующей заливки фундамента. Конструкции в виде буквы «П» позволяют устанавливать только балки.

Наиболее распространенными типами свай, используемых при строительстве зданий, являются железобетонные и винтовые.

Железобетон

Бетонные трубы уложены на пробуренном участке. Сваи обладают высокими прочностными свойствами, коррозионной стойкостью, перепадами температур. Их используют при масштабном строительстве многоэтажек, торговых центров, промышленных зданий. Монтаж таких конструкций требует немалых финансовых вложений.

Винт

Конструкции представляют собой металлические трубы со спиральной поверхностью. Погружение в землю таких элементов производится путем закручивания трубы вокруг своей оси. Сваи используются при строительстве объектов меньшего размера, например, частных жилых домов. Их установка не требует использования дорогостоящего оборудования, а также больших вложений.

Среди винтовых свай встречаются следующие виды:

конструкция, похожая на винт среднего размера;
исполнение с широколопастной поверхностью с закруглением в нижней части опоры;

Дерево

Такие опорные элементы используются при строительстве одно- или двухэтажных зданий.

Существует два типа опорных конструкций.

Разборный

Оголовки крепятся болтами. Съемные элементы применяются при заливке фундамента на тяжелом грунте, при установке несущих конструкций вручную, а также в деревянных опорах.

Неразборный

Оголовки крепятся к сваям сварными швами. Следует отметить, что такой шов имеет небольшой зазор. Это необходимо для того, чтобы воздух поступал на внутреннюю поверхность. Такие элементы используются в случае бурения для установки опор.

Размеры оголовка подбираются в зависимости от типа, диаметра сваи, а также веса конструкции, которая устанавливается на оголовок. Его диаметр должен быть немного больше диаметра сваи. Это нужно для того, чтобы конструкцию можно было легко соединить.

Например, диаметр средней части винтовой опоры находится в пределах от 108 до 325 мм, а диаметр самого наконечника может быть 150х150 мм, 100х100 мм, 200х200 мм и другие. Для их изготовления используется сталь 3СП5. Такие сваи способны выдерживать нагрузки до 3,5 тонн. Они подходят для любого типа почвы.

Головки серии Е из стали СП 5 толщиной 5 мм имеют размеры 136х118 мм и 220х192 мм. Крышки серии М имеют размеры 120х136 мм, 160х182 мм. Для крепления обвязки используются заглушки серии F размером 159х220 мм, 133х200 мм. Крышки серии У из стали имеют размеры 91х101 мм, 71х81 мм.

Наименьший диаметр наконечника представлен серией R. Сваи имеют диаметр 57 мм, 76 мм или 76х89 мм.мм. Такие конструкции способны выдержать относительно небольшой вес здания. Поэтому их часто используют при строительстве беседок, гаражей, дач.

Сваи диаметром 89 мм применяются при строительстве небольших зданий в районах с повышенным содержанием грунтовых вод.

Бетонные сваи имеют оголовок квадратной формы, минимальные размеры которого около 20 см. Длина таких свай зависит от веса возводимой конструкции. Чем больше вес, тем длиннее должен быть ворс.

Правильный выбор опорной конструкции обеспечит действительно надежный фундамент, который прослужит не один десяток лет.

Установка

Перед установкой свай производится разбивка свайного поля. Рассчитывается площадь поверхности, а также количество необходимых опорных элементов. Сваи могут быть разделены на ряды или расположены в шахматном порядке.

Установка опор на одном уровне — очень сложная задача, почти невозможная. Поэтому после того, как опоры труб плотно закреплены в земле, начинаются работы по выравниванию их размеров. Это можно сделать разными способами, например:

сруб;
вырез.

Регистрация технологии включает в себя несколько действий.

На одном уровне от земли нанесите отметку на опору.
По линии отметки сделайте борозду вокруг опоры трубы. Для этого используйте молоток.
Произвести вырубку выступающего участка трубы. Движениями сверху вниз или, наоборот, снизу вверх скалываются части поверхности отходов.
Отрезать арматуру.

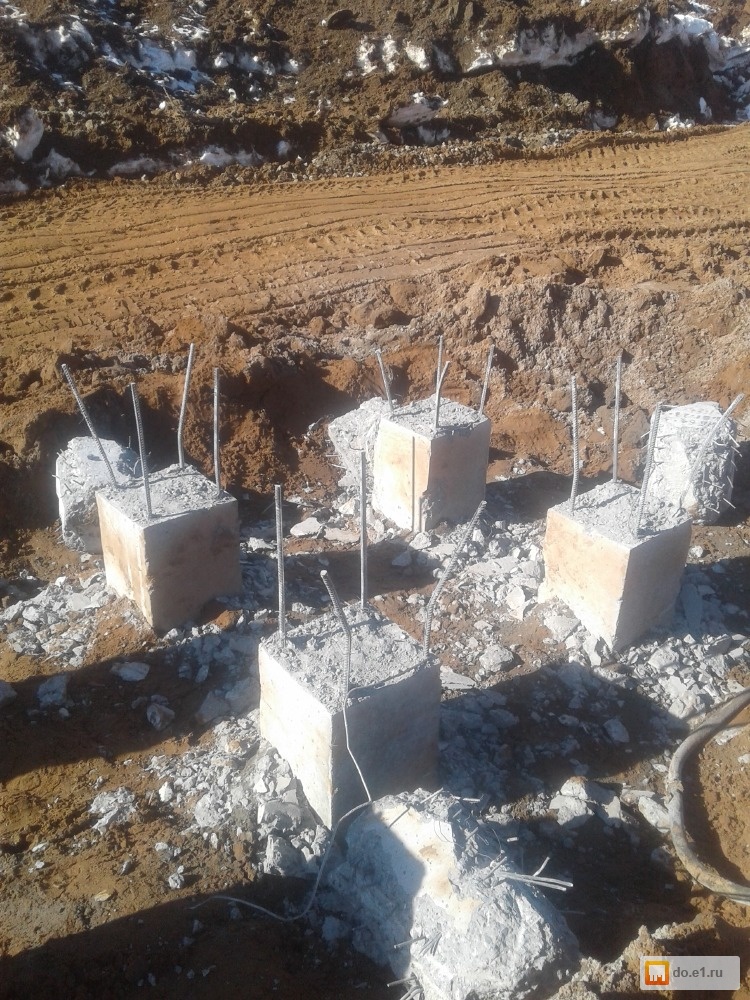

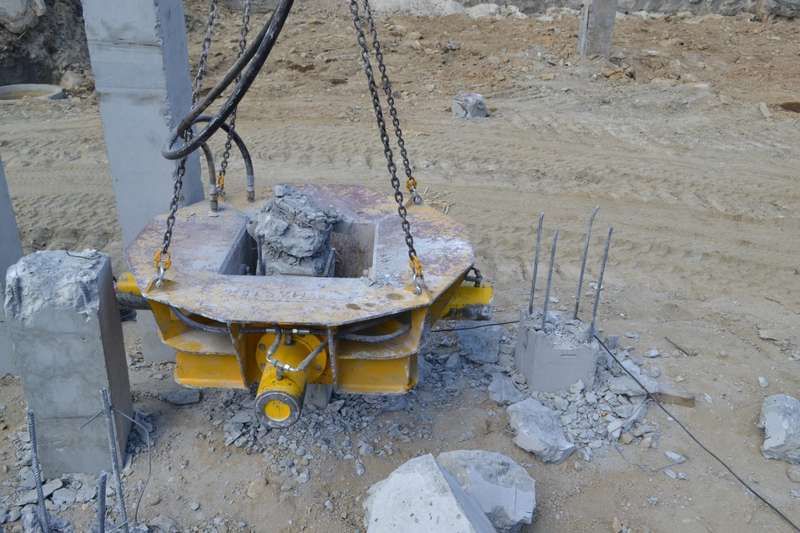

Вырубка поверхности может производиться разными способами.

Молоток

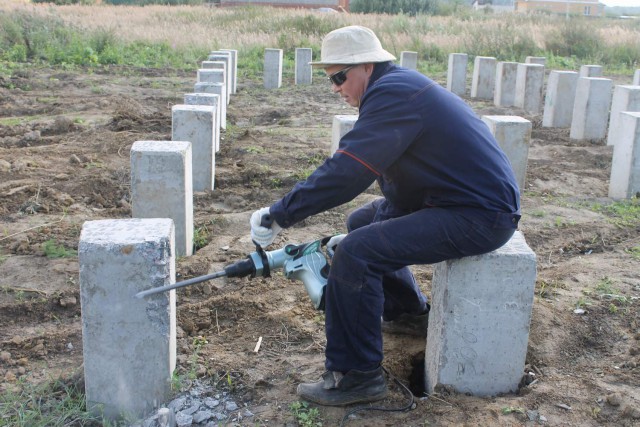

В этом случае вокруг опоры по размеченной линии делается паз, затем с помощью ударов молотка срезаю части поверхности бетона. Этот процесс выравнивания характеризуется большой трудоемкостью, длительностью. За один день можно выровнять не более 15-18 опор.

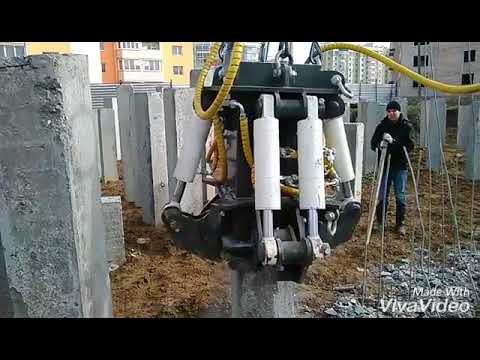

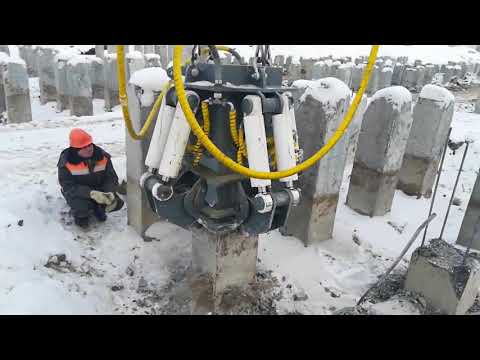

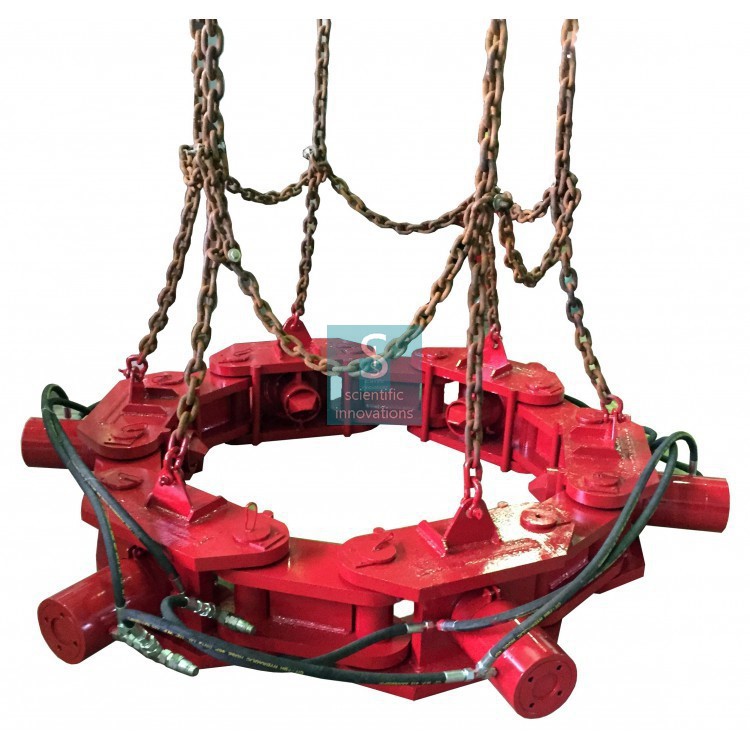

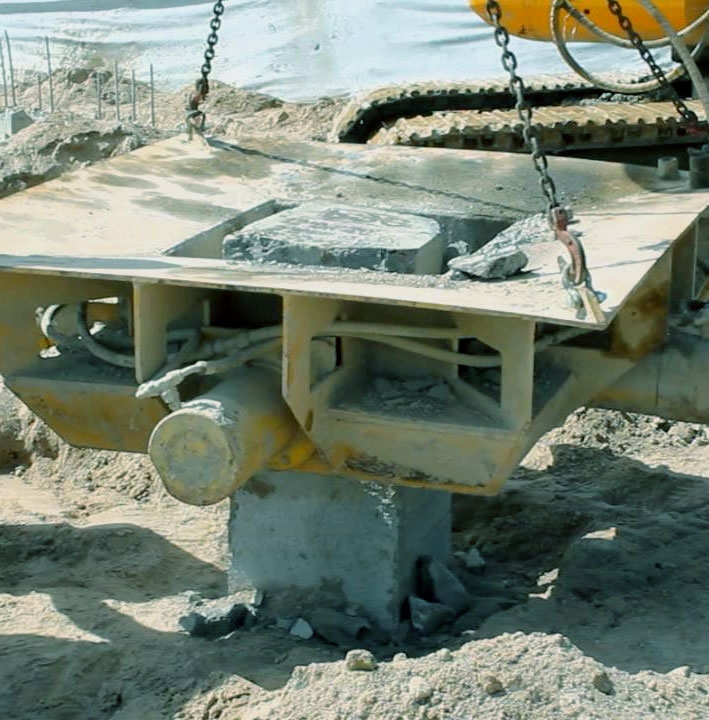

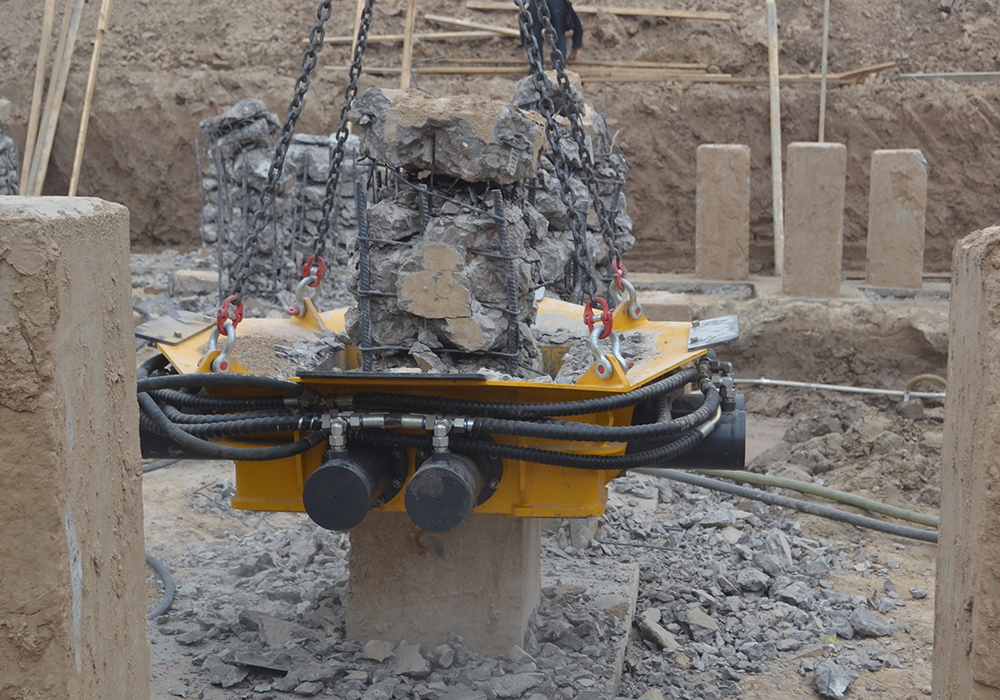

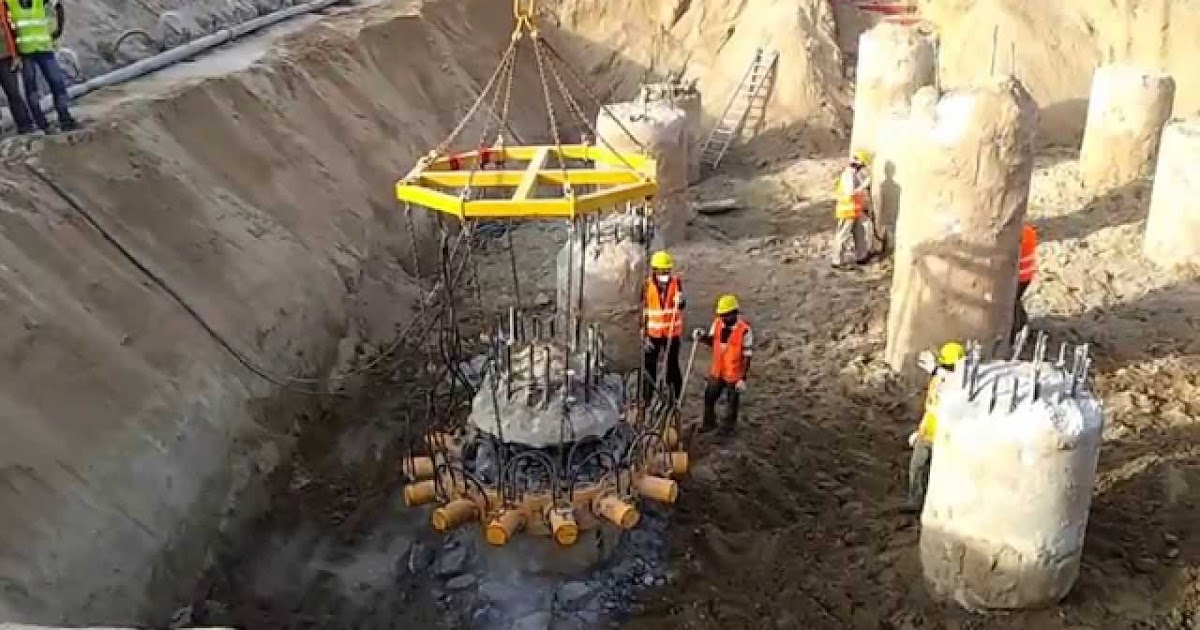

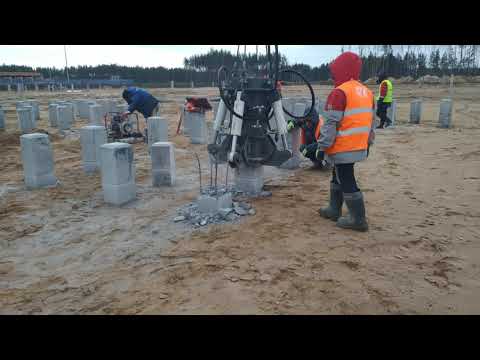

Ножницы гидравлические

Метод центровки заключается в установке насадки на опору по линии отметки, затем откусывании ее выступающей части. Процесс менее трудоемкий, занимает меньше времени. Качество поверхности намного выше, чем при использовании молотка.

Но есть и альтернативный метод выравнивания с обрезанием концов. Этот способ более быстрый, экономичный. В зависимости от вида материала применяют различные инструменты, например, механические фрезы, диски, пилы, ручной инструмент. Способ характеризуется дешевизной, а также относительно небольшими трудозатратами.

Технология резки выступающих частей сваи включает несколько этапов.

Перед началом работы сделайте отметки на сваях. Важно, чтобы они находились на одном уровне, поэтому отмечаются со всех сторон.
По отмеченной линии сделайте небольшой надрез.
Отпиливание части трубы.

В случае металлических конструкций на расстоянии 1-2 см от места реза снимается слой антикоррозионного покрытия металла. Это позволяет продлить срок службы сваи.

После выравнивания несущих конструкций приступаем к установке наконечников. Их кладут поверх трубы, а затем проверяют уровень всех свай. Если на поверхности будет выделяться какая-то опорная конструкция, это придется исправить, удалив поверхность выступающей опоры.

После того, как все наконечники будут на одном уровне, приступайте к их креплению к опорной трубе.

Способ установки колпачков зависит от формы, типа, а также от материала. Металлические головки устанавливаются сваркой с инверторным преобразователем. Подается ток силой 100 ампер. Сварные опоры обладают высокой гидроизоляцией.

Процесс фиксации наконечника сваркой состоит из следующих этапов:

надевание, выравнивание наконечника;
сварка;
проверка опорной конструкции по периметру;
очистка сварных швов от грязи, пыли, посторонних частиц;
краска для поверхностного покрытия с защитными свойствами.

После выравнивания бетонные оголовки заливают раствором бетона после установки на них опалубки для заливки фундамента.

Следует отметить, что все свайные работы должны выполняться в соответствии с ГЭСН.

При необходимости всегда можно демонтировать сваи. Работы состоят из следующих этапов:

снятие верха молотком и болгаркой;
специализированное оборудование, такое как экскаватор, используется для удаления всей опоры.

Приступать к установке новых свай можно только после полного удаления прежних опорных поверхностей.

Правильная установка свай облегчит последующие работы по заливке фундамента и дальнейшему строительству здания.

Наконечники

При установке наконечников необходимо соблюдать последовательность действий. При работе с режущими инструментами следует соблюдать правила безопасности.
