Сруб из калиброванного бревна: Дома и срубы из калиброванного бревна. Цены и сроки строительства в СПб.

сборка дома своими руками -1Drevo.ru

Содержание:

1. Особенности калиброванного бревна
2. Особенности возведения зданий из калиброванного бревна
3. Почему выгодно строить из калиброванного бревна
4. Видео — дом из калиброванного бревна

Срубы из калиброванного бревна – вариант элитного деревянного строительства. Дерево высоко ценится как стеновой материал, и производители стараются максимально сохранить баланс между сохранением природной экологичности и обеспечением максимального удобства при строительстве. Калиброванное бревно в этом случае является самым выгодным решением, так как оно сочетает в себе максимум преимуществ. Однако и стоит такой материал очень недёшево.

Особенности калиброванного бревна

Калиброванный сруб – это здание, собранное из брёвен абсолютно одинакового размера (калибра). В природе невозможно найти два одинаковых дерева, поэтому брёвна должны пройти многоступенчатую обработку, прежде чем они станут удобными для использования. Современная высокоточная техника позволяет придавать им правильную форму, а также делать области соединений максимально ровными.Дом из калиброванного сруба чаще всего собирается из готового пронумерованного комплекта брёвен: это позволяет не только ускорить строительство, но и сделать его максимально качественным. Калиброванное бревно отличается от обычного целым рядом важных особенностей:

• Оно проходит предварительную сушку в специальном оборудовании. Камерная сушка позволяет удалить большую часть влажности из древесины, при этом дерево не будет деформироваться, так как процесс сушки будет проходить равномерно. Сушка значительно ускоряет процесс усадки и повышает качество готового здания: в стенах не будут появляться щели, углы не начнут перекашиваться.
• С калиброванного бревна полностью снимаются верхние слои древесины, остаётся только плотный слой заболонь. Удаление коры позволяет полностью выровнять материал, с него убираются сучки и остатки веток. Поскольку заболонь сохраняется, это даёт возможность защитить дом от гнили и плесени, он сможет прослужить очень долгое время.
• Долговечное красивое здание будет сохранять все природные свойства: оно обеспечивает дому естественный воздухообмен, лёгкую, комфортную и приятную атмосферу. В этом его выгодное отличие от клеёного бруса, особенно если покупать российский материал. Специальные пропитки не снижают природных положительных качеств древесины.
• В процессе обработки древесину покрывают антисептиком – это защитное средство, предупреждающее гниение и повреждение плесенью. В итоге оцилиндрованное бревно будет полностью готово к строительству.

Срубы домов из калиброванного бревна имеют ещё один значимый плюс: они отличаются меньшим весом, так как высушенные брёвна оказывают намного меньшее давление на грунт. Это позволяет обойтись мелкозаглублённым фундаментом, а это значительно сокращает скорость строительства. Чаще всего возводят армированное ленточное основание, в некоторых случаях выбирается столбчатый фундамент, если это позволяет грунт.

Особенности возведения зданий из калиброванного бревна

Если приобретается домокомплект, все элементы будут доставлены на стройплощадку полностью готовыми к укладке. В брёвнах будут выполнены ровные замки, то есть материал уже будет полностью подогнан. Это ускорит процесс, особенно если фундамент будет уже готов.

Для качественного строительства основания необходимо разметить территорию, после чего по периметру дома копается траншея. В неё укладывают слой песка для прочного основания, арматурный каркас, ставят опалубку, и после этого заливается бетон.

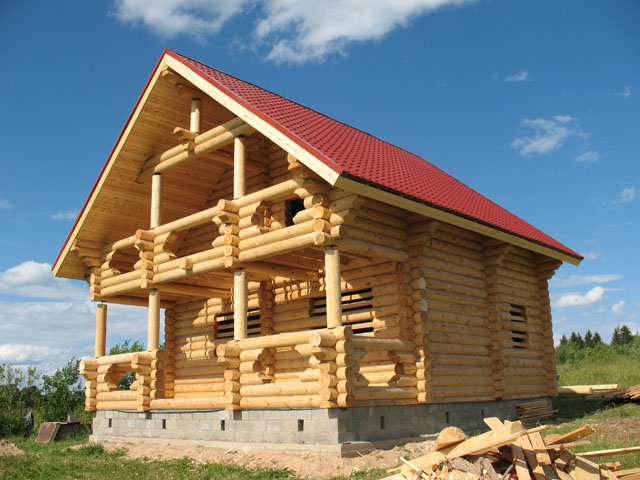

Сборка калиброванного сруба начинается после того, как основание полностью высохнет. Полной готовности фундамента приходится ждать несколько недель. Важно учесть при строительстве, что он должен подниматься над уровнем земли минимум на полметра.Дома из калиброванного сруба собираются по той же технологии, но строительство занимает значительно меньше времени. Поскольку бревно имеет ровную форму, не составит труда аккуратно уложить одно бревно на другое в подготовленные замки. Для русской срубки используют классическое соединение «в чашу», однако из такого бревна можно возводить финские и канадские срубы со своими особенностями. Важные особенности строительства, которые обязательно нужно учесть при возведении здания из калиброванного бревна:

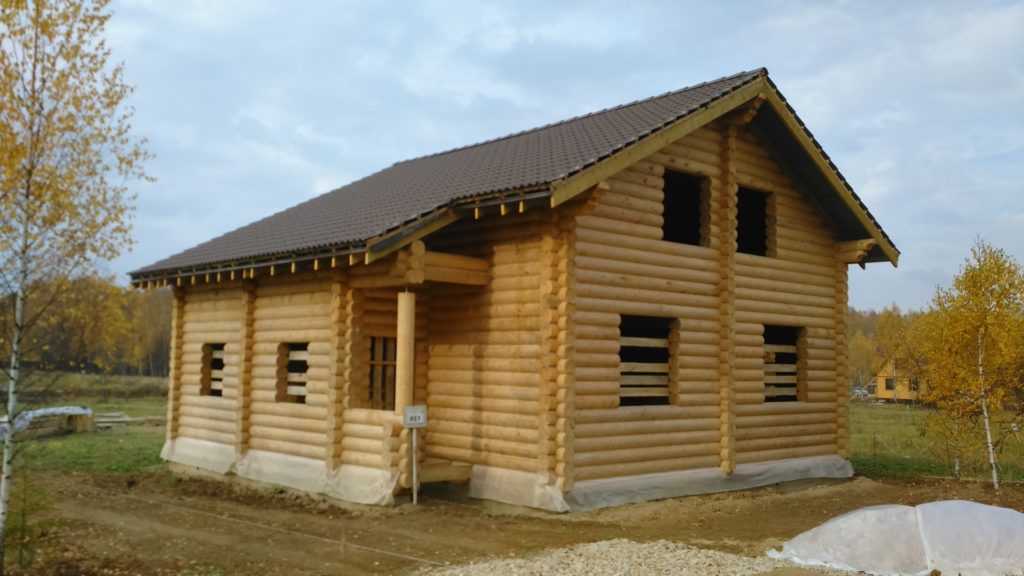

• Первый венец укладывается не сразу на фундамент, а на гидроизоляционный слой. Это позволяет защитить древесину от пагубного воздействия влаги, из-за которой нижние венцы страдают чаще всего. В качестве гидроизоляции чаще применяют рубероид, битум и иные доступные по стоимости материалы.
• В нижней части каждого бревна делают продольный паз полукруглой формы, он позволит намного плотнее соединить брёвна между собой. Верхнее бревно при этом «усаживается» на нижнее так, чтобы не появлялись щели.
• Между брёвнами в стены закладывается межвенцовый утеплитель, изготовленный из натуральных материалов. Самым древним материалом, используемым для этой цели, является мох, он применяется и сейчас.

Однако набрали популярность и более новые решения – джутовое или льняное волокно, которое специально подаётся свёрнутым в рулоны. Особенно тщательно нужно утеплять углы.

• Сама по себе сборка по готовой схеме не составляет труда. Поскольку брёвна будут ровными и гладкими, не возникнет проблем с их соединением, но ровность и вертикальность стен нужно постоянно проверять.

При выборе такого материала отпадает необходимость использовать чередование «комель – верхушка» в углах дома. Разница в толщине верхней и нижней части будет минимальной.

Почему выгодно строить из калиброванного бревна

Калиброванное бревно – элитный дорогой материал, но спрос на него не снижается очень долго. Это возможность для владельца получить уютный и аккуратный дом, который будет и красивым, и долговечным.

Древесина после специальной обработки смотрится очень приятно, а последующая обработка позволит очень надолго сохранить природную красоту. Профессиональное строительство сделает работу более надёжной, поэтому при отсутствии навыков лучше сразу искать хороших строителей.

Срубы из калиброванного бревна — Дом-Строй

Компания Дом Строй г. Пермь, ул. Спешилова, 7 изготавливает срубы из калиброванного бревна 3х3, 3х4, 3х5, 4х4, 4х5, 4х6, 5х5, 5х6, 5х8, 6х6, 6х8, 6х9, 6х10, 7х7, 7х9, 7х10, 8х8, 8х9, 8х10, 9х9, 9х12, 10х10, 10х12. Сруб дома из калиброванного бревна срублен из бревен, вершинки которых почти одинакового диаметра. То есть сруб состоит из тщательно отобранных бревен, уже изначально вершинки которых почти одинаковые, и комлевые части также. Защитный слой дерева, сохранность которого волнует каждого, кто хочет построить красивый и долговечный дом, у калиброванного бревна во всех случаях остается нетронутым. Поэтому дом из калиброванного бревна долговечный, как и дома из простого бревна.

Часто в интернете, непрофессионалы, объединяют понятия оцилиндрованные бревна и калиброванные бревна, хотя это два разных термина:

• оцилиндрованные бревна — прошедшие обработку на станке, в процессе обработки станок снимает со ствола вместе с корой большую часть твердого слоя древесины, из-за этого приходится пропитывать бревна антисептиками, а заодно и антипиренами с фунгицидами. Из привезенного леса бревна могут быть разного диаметра, при обработке они подгоняются под один размер.
• калиброванные бревна — обработаны вручную, станки здесь не применяются — защитный, твердый слой дерева остается нетронутым,  при ручной работе используется рубанок или топор, которые уплотняют дерево. Из привезенного леса изначально отбираются бревна одного калибра (диаметра), вот из них то и строят срубы из калиброванного бревна.

Срубы из калиброванного бревна всегда рубятся вручную, станки здесь не применяются. Снимать кору и строгать поверхность соснового или кедрового ствола приходится вручную, труд очень тяжелый, требует профессионального владения инструментом. Срубы из калиброванного бревна хорошо подходят для сложных проектов, так как разделку и разметку стволов выполняют еще на складе или в мастерской, на месте выполняют рубленные детали углов окон и внутренних перегородок.

Обычно строители, когда говорят о срубе из калиброванного бревна, то подразумевается не только сруб из одинаковых бревен, но еще и строганный электро рубанком.

В качестве древесины для изготовления сруба из калиброванного бревна используется:

• Сосна
• Лиственница
• Ель
• Кедр

При заготовительном процессе калиброванных бревен отлично подходит сосна и ель, хотя в отдельных случаях используются и кедровые породы, можно брать лиственницу и другие разновидности древесины.

Достоинства сруба из калиброванного бревна

Благодаря ручной калибровке древесины внешний вид постройки имеет более естественную структурность поверхности бревна. Следует принять во внимание, ручная обработка калиброванных бревен очень сильно влияет на стоимость такого материала.

• минимальный заболонный слой, что значительно снижает образование трещин в материале в процессе эксплуатации
• хорошую защищенность бревен от гниения и термического воздействия

— что такое хорошее совпадение? | Ежегодная техническая конференция и выставка SPE

Skip Nav Destination

• Цитировать
  • Посмотреть эту цитату
  • Добавить в менеджер цитирования
• Делиться
  • Facebook
  • Твиттер
  • LinkedIn
  • MailTo

• Получить разрешения

• Поиск по сайту

Citation

Адамс, С. Дж. «Сравнение керна и бревна — что такое хорошее совпадение?». Документ представлен на Ежегодной технической конференции и выставке SPE, Даллас, Техас, октябрь 2005 г. doi: https://doi.org/10.2118/97013-MS

Скачать файл цитаты:

• Ris (Zotero)
• Менеджер ссылок
• EasyBib
• Подставки для книг
• Менделей
• Бумаги
• КонецПримечание
• РефВоркс
• Бибтекс

Расширенный поиск

В петрофизическом сообществе общепринятой практикой является либо калибровка данных каротажа пористости по измерениям керна, либо использование пористости, проницаемости и водонасыщенности, измеренных на керне, для проверки правильности используемых моделей интерпретации каротажа. В данной статье пропагандируется последний подход, поскольку такие «испытанные» или «подтвержденные» модели с большей вероятностью будут действительными вдали от скважин и интервалов с керном.

В этом документе описываются количественные методологии для сравнения каротажных значений пористости, проницаемости и водонасыщенности с их эквивалентами по керну. В методологии используются различия между каротажными и керновыми оценками для количественной оценки диапазонов неопределенности на любом произвольном уровне (например, P90, P50 и P10).

Количественные сравнения наиболее полезны, когда полученные диапазоны неопределенности могут быть помещены в известные рамки, так что становится очевидным, является ли совпадение «хорошим» или нет. В этом документе используется опыт, полученный на ряде месторождений, разбросанных по разным бассейнам, чтобы показать, что сравнения являются обычными. Из этого «Полевого опыта» можно определить, находятся ли совпадения бревна и керна в ожидаемом диапазоне, т.

Как правило, средняя разница между каротажной пористостью и пористостью по керну должна быть менее 0,6 о.е., разница между каротажной и керновой проницаемостями должна быть менее чем в 1,5 раза, а между каротажной и капиллярным давлением (высотой насыщения) водонасыщенностью должна быть менее 6 у.е.

Ключевые слова:

насыщенность, калибровка, измерение ядра, насыщенность углеводородами, данные журнала, каротаж скважин, добыча нефти и газа, средняя разница, доверительный интервал, пористость

Предметы:

Оценка пласта и управление, Анализ каротажа в открытом/обсаженном стволе

Вы можете получить доступ к этой статье, если купите или оплатите загрузку.

У вас еще нет аккаунта? регистр

Просмотр ваших загрузок

Быстрый просмотр литологии по каротажным диаграммам — AAPG Wiki

Литологическое определение по каротажным каротажам часто выполняется с помощью сложных компьютерных программ, но базовая экспресс-интерпретация может быть сделана путем визуального осмотра соответствующих каротажей.

Лучшими каротажными диаграммами для литологических целей являются те, на которые (1) больше всего влияют свойства горных пород и (2) меньше всего влияют свойства флюидов. Наиболее полезными из общедоступных журналов являются

• Гамма-излучение
• Спонтанный потенциал (SP)
• Суппорт
• Плотность пласта
• Фотоэлектрическое поглощение
• Нейтронная пористость

(Более подробную информацию об этих каротажных диаграммах см. в разделе «Основные инструменты для необсаженных скважин». Кроме того, в разделе «Сложные литологии» рассматривается реакция каротажных инструментов в осадочных минералах.

Инструменты визуализации скважины, такие как Formation MicroScanner, бесценны для детальных целей, включая характер напластования и осадочные структуры, но они гораздо реже доступны.

Содержимое

• 1 Журналы гамма-излучения
  • 1.1 Литологические отклики
  • 1.2 Бревенчатые формы
  • 1.3 Проблемы и исключения
  • 1.4 Спектральные гамма-кароты
• 2 журнала спонтанных потенциалов (SP)
  • 2.1 Литологические отклики
    • 2.1.1 Сланец
    • 2.1.2 Песчаник
    • 2.1.3 Плотные породы
    • 2.1.4 Бревенчатые формы
  • 2.2 Контраст солености
  • 2.3 Другие проблемы
• 3 Журналы штангенциркуля
  • 3.1 Объект измерения
  • 3.2 Литологические отклики
    • 3.2.1 Песчаник
    • 3.2.2 Песок
    • 3.2.3 Сланец
    • 3.2.4 Уголь
    • 3.2.5 Карбонаты
    • 3.2.6 Плотные породы
    • 3. 2.7 Ангидрит и гипс
    • 3.2.8 Галит и калийные соли
• 4 Журналы плотности пласта (отдельно)
  • 4.1 Измеряемое имущество
  • 4.2 Литологические характеристики (непористые породы)
    • 4.2.1 Эвапориты
    • 4.2.2 Уголь
    • 4.2.3 Железный камень
    • 4.2.4 Сланец
• 5 Измеренное свойство журналов фотоэлектрического поглощения (Pe)
  • 5.1 Литологические отклики
    • 5.1.1 Песчаник
    • 5.1.2 Известняк
    • 5.1.3 Доломит
    • 5.1.4 Сланец
• 6 Журнал нейтронной пористости (один)
  • 6.1 Объект измерения
  • 6.2 Литологические характеристики (непористые породы)
    • 6.2.1 Кристаллизационная вода (испарители)
    • 6.2.2 Связанная вода в сланцах
• 7 Нейтронный и плотностной журналы объединены
  • 7.1 Кроссплот
  • 7.2 Презентация наложения
    • 7. 2.1 Песчаник
    • 7.2.2 Известняк
    • 7.2.3 Доломит
  • 7.3 Литологические отклики
    • 7.3.1 Песчаник (наполненный нефтью или водой)
    • 7.3.2 Песчаник (газонаполненный)
    • 7.3.3 Песчаник (наполненный воздухом)
    • 7.3.4 Известняк
    • 7.3.5 Доломит
    • 7.3.6 Сланец
    • 7.3.7 Уголь
    • 7.3.8 Сложные горные смеси
• 8 См. также
• 9 Внешние ссылки

Гамма-каротажи[править]

Обычные радиоактивные элементы — калий, торий и уран — обычно незначительны в пластовых флюидах, тогда как они являются важными компонентами системы горных пород, особенно глинистых минералов. Таким образом, гамма-каротажи являются хорошим индикатором минералогии.

Литологические отклики[править]

Основные гамма-отклики следующие:

Формы бревен Обратите внимание, что это самый мелкий интервал, поэтому глина наименее уплотнена.

Форма гамма-каротажа (или SP) в песчаном массиве часто рассматривается как профиль размера зерен. Различают три основные формы бревна: воронкообразная (заостренная вверх), цилиндрическая (блочная) и колокольчатая (окаймленная вверх) (рис. 1). Эти три формы можно разделить на гладкие (относительно однородные) и пильчатые (с прослоями тонких сланцев).

Формы бревен обычно отражают изменение энергии осадконакопления от высокой (чистый, более крупный песок) до низкой (глинистый, более мелкий песок). Интерпретативный скачок обычно делается от энергии осадконакопления к процессу осадконакопления и, следовательно, среде осадконакопления. Часто этот прыжок совершается без серьезного обдумывания промежуточных шагов. Это может быть опасно. Каждый из шагов весьма неоднозначен и должен быть дополнен другими данными, такими как удельная мощность, связанные типы пород и общие условия осадконакопления. Как правило,

• Воронкообразные формы подразумевают восходящую энергию, которая может быть обнаружена в распределительных устьях, краях лепестков дельты, глубоководных конусах выноса и других средах.
• Цилиндрические формы отражают относительно постоянные уровни энергии и могут включать эоловые дюны, распределительные каналы с низкой извилистостью и пляжи.
• Колоколообразные формы представляют последовательности убывающего течения, которые могут включать аллювиальные точечные бары, дельтовые водотоки и глубоководные конусы выноса.

На самом деле размер зерна не влияет на гамма-каротажи. Формы бревен отражают глинистость, то есть содержание глины и слюды в песке. Поскольку большинство песков отражают гидродинамическое равновесие, содержание глины обычно коррелирует (обратно) с размером зерна. Однако в следующих примерах содержание глины и размер зерна не коррелируют, что приводит к вводящим в заблуждение формам бревен:

• Очень мелкий чистый песок над более крупным песком может иметь форму цилиндра.
• Глинистые обломки, сконцентрированные у основания канала, могут придавать форму воронки.
• Глина, добавленная позже из-за биотурбации или механической инфильтрации в верхней части гравия, может создать форму колокола.

(Более подробную информацию об использовании формы бревна для интерпретации условий осадконакопления см. в разделе Литофации и экологический анализ обломочных систем осадконакопления.)

Проблемы и исключения[править]

• Радиоактивные минералы в песках, особенно калиевый полевой шпат, циркон и слюда, могут поднять показания песка так же высоко, как соседние сланцы. Гамма-каротаж может быть бесполезен в незрелых песках, образовавшихся в фундаментальных террейнах. Однако пляжные россыпи, богатые цирконом, могут быть ценными корреляционными маркерами, если их не принять за сланцы.
• «Горячий» доломит , особенно распространенный в Пермском бассейне в США, может иметь значения гамма-излучения до 200 единиц API, напоминая сланцы.
• Радиоактивные (KCl) буровые растворы повышают исходное нулевое значение гамма-излучения, так что кажущиеся значения для всех типов горных пород увеличиваются, иногда примерно на 20 единиц API.
• Исчезающие высокие значения гамма-излучения в песках, которые присутствовали во время одной каротажа, но исчезли через несколько недель, особенно в условиях парового заводнения. Оставаясь загадочными, они могут быть связаны с концентрацией радона в поровом пространстве.

Спектральные гамма-каротажи[править]

В этом усовершенствовании естественного гамма-каротинга уровни энергии входящего гамма-излучения подсчитываются в ряде энергетических окон, а алгоритм преобразует энергетический спектр в скорость счета для калия (%), тория (частей на миллион) и урана. (частей на миллион). Спектральные гамма-кароты наиболее полезны для определения следующего:

• Глинистые минералы . Иллитовые глины богаты калием, тогда как смектит и каолинит содержат торий. Отношение тория к калию может отличить иллитовые сланцы от смектитовых и, таким образом, предоставить инструмент корреляции.
• Горные породы, богатые органическим веществом . В сланцах обогащение урана обычно связано с органическим содержанием и может быть инструментом для идентификации нефтематеринских пластов. Сообщалось о количественных соотношениях между содержанием урана и органических веществ, но они, как правило, противоречивы.
• Слюдяной песок . Пески с высоким содержанием слюды (такие как пачка Раннох в песчанике Брент в Северном море) кажутся глинистыми на гамма-каротаже, но их можно различить, потому что все излучение связано с калием.
• Доломит «горячий» . Этот тип доломита можно отличить от сланца, потому что гамма-лучи в основном исходят от урана. Химическая связь между ураном и доломитом неизвестна.
• Естественные трещины . Растворимый в поровой воде уран часто выпадает в осадок на открытых трещинах, поэтому тонкие интервалы с высоким содержанием урана («остроконечный» каротаж) могут маркировать трещиноватый интервал.
• Производственные зоны . Как и в случае с естественными трещинами, уран может осаждаться в перфорационных отверстиях, поэтому спектральный гамма-каротаж, проведенный после нескольких лет добычи, может показать, какие завершенные интервалы продуктивны, а какие нет.
• Разведка урана . Большая часть «уранового» сигнала на самом деле исходит от десятого процесса распада в ряду урана, распада висмута-214. Он отделен во времени от исходного урана периодом полураспада, превышающим 10 904 10 9 904 11 лет, поэтому относительно растворимый уран мог уйти за это время, хотя журнал все еще фиксирует его присутствие.

Каротажи спонтанного потенциала (СП)[править]

Литологические отклики[править]

Сланец[править]

Интерпретация спонтанного потенциала зависит от первого распознавания сланца, где довольно постоянные показания SP образуют прямую «базовую линию сланца» на каротажной диаграмме (рис. 1а). Его фактическое значение SP не имеет значения.

Песчаник[править]

Разность потенциалов вокруг контакта песка и сланца отклоняет SP от базовой линии сланца. Прогиб отрицательный при нормальном контрасте солености (скважина свежее пласта). Внутри интервала песка происходят небольшие изменения, поэтому чистый песок представляет собой прямую «линию песка» (рис. 1с). (Для получения дополнительной информации об исходных линиях сланца и песка SP см. Определение удельного сопротивления воды.)

Плотные породы В относительно плотных породах (карбонаты, эвапориты и др.) ПП бесцельно блуждает, без резких полезных отклонений.

Формы бревен Они обусловлены качественным показателем глинистости, указанным SP, и поэтому могут быть интерпретированы аналогично гамма-излучению (за исключением следующих осложнений).

Контраст солености[править]

Контраст солености имеет решающее значение для каротажа SP. Возможны три сценария:

• Свежий скважинный флюид в засоленном пласте. Дает «обычный» SP.
• Соленость скважины такая же, как у пласта. Бесхарактерный SP, очень низкая амплитуда, может быть прямой линией, без очевидной связи с пластами (рис. 1б).
• Засоленная скважина в более свежем пласте. Дает перевернутую SP, где пески показывают положительные отклонения от базовой линии сланца.

Другие проблемы[править]

Помимо контрастов солености, другие условия могут создавать проблемы при интерпретации каротажных диаграмм SP. Например,

• Базовые сдвиги . Хотя значение базовой линии SP для сланцев не является значительным, оно будет смещаться, если соленость пластового флюида будет меняться от одного пласта к другому, что затрудняет интерпретацию каротажа.
• Ручное переключение . Иногда инженер каротажа регулирует шкалу журнала SP, чтобы она оставалась в пределах трека.
• Буровой раствор . Грязь на водной основе (с подходящей соленостью) необходима. Заполненные нефтью или пустые отверстия не имеют ничего, чтобы нести заряды СП.
• Помехи . Остаточный магнетизм в системе лебедки часто разрушает бревна SP. Найдите синусоидальную SP, длина цикла которой равна окружности кабельного барабана.
• Углеводороды . SP генерируется в воде. Высокая насыщенность углеводородами снижает SP, делая пески более глинистыми.

Каверномер[править]

Измеренное свойство[править]

Для литологических целей важными данными являются показания каверномера относительно размера долота. Есть три сценария:

Хорошо спроектированные современные системы бурового раствора могут свести к минимуму размывы, что делает каверномеры менее различимыми для литологических целей.

Литологические характеристики[править]

Песчаник[править]

Консолидированный песчаник обычно проницаем, поэтому можно ожидать, что глинистая корка вызовет показания кавернометра, длина которых примерно::0,5 дюйма меньше, чем размер долота. Границы пластов часто четко очерчены (рис. 1).

Песок[править]

Рыхлый, рыхлый песок может вымываться, что приводит к большим показаниям штангенциркуля. Ищите эту проблему в молодых, неглубоких образованиях.

Сланец[править]

Сланец часто отслаивается в стволе скважины, особенно в направлении минимального главного напряжения. Это приводит к эллиптическим отверстиям, которые можно идентифицировать с помощью штангенциркуля с несколькими рычагами, как на наклономере.

Уголь[править]

Угли среднего и высокого качества часто хрупкие и хорошо склеенные. Такие стыковые блоки прогибаются в стволе скважины (рис. 1с), оставляя глубокие размывы такой же толщины, как и угольный пласт (часто только длина: 1 фут или около того). Не все угли ведут себя так.

Карбонаты[править]

В карбонатах часто не наблюдается образования глинистой корки, несмотря на хорошую проницаемость, поскольку отдельные кавернозные или заплесневелые поры слишком велики, чтобы задерживать твердые частицы бурового раствора. Глинистая корка образуется на задних стенках таких пор, а не в скважине. Сахаристый доломит является единственным карбонатом, который обычно имеет глинистую корку на калиперах.

Плотные породы[править]

Плотно сцементированные пласты, такие как железные камни, алевролиты и карбонатные конкреции в песчаниках, представляют собой твердые инертные породы, которые остаются в калибре.

Ангидрит и гипс

Галит и калийные соли

Каротажные диаграммы плотности пласта (отдельно) Состояние скважин хорошее.

Измеряемое свойство[править]

Измеренная плотность представляет собой сумму плотности системы пород и плотности системы порового флюида. Следовательно, значения плотности можно использовать непосредственно для определения литологии только тогда, когда пористость незначительна. В пористых породах плотность должна интерпретироваться в сочетании с нейтронным или другим каротажем пористости.

Литологические характеристики (непористые породы)

Эвапориты Фигура 2).

Уголь[править]

Уголь бывает разным, но всегда значительно легче 2 г/см ³ . Тонкие пласты дают ярко выраженный всплеск плотности, но могут не отображать истинное значение плотности (рис. 1с). Обратите внимание, что глубокие размытия также дают всплески низкой плотности.

Железный камень[править]

Концентрации минералов железа, таких как пирит и сидерит, обеспечивают высокую плотность, часто в тонких слоях, контрастирующих с окружающими породами.

Сланец[править]

Плотность сланца варьируется от 2,2 до 2,65 г/см ³ и более, увеличивается с уплотнением, вызванным возрастом и глубиной захоронения (рис. 1). Сланцы с избыточным давлением, в которых часть покрывающей нагрузки приходится на поровую жидкость, недостаточно уплотнены и имеют низкую плотность по сравнению со сланцами с нормальным давлением на аналогичных глубинах.

Фотоэлектрическое поглощение (Pe) регистрирует измеренное свойство[править]0410 3.6

Литологические отклики[править]

Песчаник[править]

Кварц должен показывать от 1,7 до 1,8 барна/электрон, но большинство других минералов могут существенно увеличить это значение. Поскольку они обычно присутствуют, журнал имеет ограниченную ценность.

Известняк[править]

Чистый известняк имеет плотность около 5,0 барн/электрон (рис. 2).

Доломит[править]

Доломит должен показывать около 3,0 барн/электрон, обеспечивая простой способ отличить известняк от доломита (рис. 2), даже если присутствует газ. Обратите внимание, что железо в железистом доломите увеличивает показания, чтобы они напоминали известняк.

Сланец[править]

«Средний» сланец показывает 3–3,5 барн/электрон, но могут быть получены значения до 7 или 8 барн/электрон в зависимости от содержания железа и акцессорных минералов. Этот большой диапазон делает журнал ограниченной ценностью.

Журнал нейтронной пористости (отдельно)[править]

Измеренное свойство[править]

Компенсированная нейтронная пористость – это прежде всего совокупное содержание водорода в системе горных пород и системе порового флюида. Поэтому литологию можно интерпретировать непосредственно по нейтронным значениям только тогда, когда пористость незначительна. В пористых породах нейтронный журнал необходимо интерпретировать в сочетании с другими журналами, такими как плотность пласта.

Литологические отклики (непористые породы)[править]

Кристаллизационная вода (эвапориты)[править]

• Гипс и ангидрит . Типичное значение нейтронной пористости в ангидрите (CaSO ₄ ) близко к нулю, а в гипсе (CaSO ₄ • 2H ₂ O) значительно выше — до 60%.
• Калийные эвапориты . Сильвит безводный с почти нулевой нейтронной пористостью, но карналлит (KMgCl ₃ • 6H ₂ O) дает значения нейтронов от 30% до 60%.

Связанная вода в сланцах[править]

Часть воды в сланцах химически связана с глинистыми минералами, тогда как часть находится в микропорах. Оба типа увеличивают показания нейтронного каротажа, но не представляют эффективной пористости (рис. 1). Следовательно, сланцы имеют высокую кажущуюся нейтронную пористость, но значения варьируются в зависимости от формации. Часто 40% является хорошим пределом отсечки сланца, но значения содержания сланца могут быть ниже 30%. Локальная отсечка часто может быть установлена ​​путем калибровки, например, по кернам.

Комбинированный нейтронный каротаж и каротаж плотности[править]

Каждый нейтронный каротаж и каротаж плотности реагируют как на литологию, так и на пористость, поэтому, анализируя два каротажа вместе, можно начать отличать литологию от пористости. Нейтронный каротаж и каротаж плотности вместе с измерениями штангенциркуля, записанными инструментом плотности, и естественным гамма-каротажем обычно проводятся как комбинация. Это самый мощный из общедоступных комплектов каротажных диаграмм для общего определения литологии.

Кроссплоты[править]

Все журналы лесозаготовительных компаний содержат кроссплоты нейтронной плотности, которые легко использовать для чистых (не глинистых) пород-коллекторов. Графики вводятся с объемной плотностью и кажущейся нейтронной пористостью (следует внести поправку на окружающую среду, но поправки обычно незначительны). Тип породы (песчаник, известняк или доломит) и скорректированная пористость могут быть считаны из кроссплота.

Презентация с наложением[править]

Создание кроссплотов вручную утомительно. Гораздо более быстрый способ визуализировать тип горной породы — непосредственно из представления наложения, в котором и нейтронный каротаж, и каротаж плотности накладываются на одну и ту же дорожку каротажа. Для этого необходимо использовать совместимый масштаб, чтобы компоненты пористости обоих бревен точно перекрывали друг друга. Тогда любое смещение (или остаток) между двумя каротажными диаграммами можно отнести к литологии или присутствию газа.

Оба инструмента обычно откалиброваны в известняковых единицах, поэтому совместимая шкала определена для пресноводных известняковых систем со следующими теоретическими пределами:

На практике пористость более 50% требуется редко, в то время как породы с плотностью более 2,71 г/см ³ обычны. Таким образом, с небольшим округлением обычный совместимый масштаб будет

В областях с высокой пористостью, где нет доломита, шкала часто сдвигается до следующего диапазона:

Нейтрон (о. е.)	60	45	30	15	0
Плотность (г/см 3 )	1,70	1,95	2,20	2,45	2,70

В этих масштабах любое смещение нейтронного каротажа и каротажа плотности сохраняется независимо от пористости. Смещения обусловлены различиями пород в плотности и свойствах поглощения нейтронов (сечении захвата). Идеальные соотношения для трех основных пористых пород, заполненных жидкостью, следующие:

Песчаник[править]

• Плотность, смещенная на 0,05 г/см ³ влево.
• Нейтрон сместился примерно на 3 о.е. (единицы пористости) вправо.
• Перекресток — это два мелких деления на обычной бревенчатой ​​сетке.

Известняк[править]

• Точное наложение плотности и нейтронов.

Доломит

Разделение составляет четыре-шесть мелких делений на обычной логарифмической сетке.

Другие несовместимые шкалы труднее интерпретировать. Один из них — шкала из песчаника: показание нулевого нейтрона совпадает с 2,65 г/см ³ . Кроме того, нейтронный каротаж может быть откалиброван, а может и не откалиброван в единицах песчаника, уменьшая переход в песчанике примерно на два или одно деление шкалы соответственно.

Если две шкалы не имеют одинаковой амплитуды (60 нейтронных единиц пористости, соответствующих диапазону 1 г/см ³ ), не следует пытаться интерпретировать литологию по наложенному графику, потому что разделение бревен тогда становится функцией пористости, а также литологии.

Литологические отклики[править]

Песчаник (заполненный нефтью или водой)[править]

Чистые кварцевые песчаники дают типичный переход плотности нейтронов в два деления с плотностью слева от нейтрона (рис. 1). Добавление некоторого количества глины (образующей глинистый песчаник) увеличивает показания нейтронов, уменьшая пересечение бревен или даже изменяя его направление для создания разделения. Проверьте естественное гамма-излучение на предмет увеличения содержания глины.

Более тяжелые компоненты, такие как слюда, увеличивают плотность, уменьшая пересечение бревен или даже переворачивая его для создания разделения. Проверьте спектральный гамма-луч, чтобы различить следующее:

• Слюда: только излучение калия.
• Циркон (с другими тяжелыми минералами): излучение тория или урана.
• Сидерит, пирит и др.: без повышенного излучения.

Используйте форму пересечения плотности нейтронов для получения энергии осаждения так же, как SP или гамма-каротажа (рис. 1). Таким образом, форма «V» — это воронка (заостренная вверх), а форма «Λ» — колокол (заостренная вверх).

Песчаник (газонаполненный) около 0,05 г/см

Песчаник (заполненный воздухом)[править]

Неуглеводородный газ в песчанике может давать показания нейтронов, близкие к нулю, в зависимости от остаточной воды и влажности в поровом пространстве. Огромные результаты пересечения журналов.

Известняк[править]

Чистый известняк не имеет нейтронно-плотностного разделения (рис. 2). Когда нейтрон дрейфует к более высоким значениям, ожидайте присутствия глины. Проверьте естественное гамма-излучение. В газонаполненном известняке ожидайте пересечение, подобное описанному для песчаника, и используйте значение Pe, равное 5, для подтверждения известняка.

Доломит[править]

Характерное разделение по шкале от четырех до шести с плотностью справа от нейтрона относительно стабильно в чистом доломите (рис. 2). Газ уменьшает или устраняет разделение; используйте значение Pe, равное 3, для подтверждения наличия доломита. Местами высокое естественное гамма-излучение выглядит как глина, но при неизменном нейтронно-плотностном разделении это может быть «горячий» доломит (особенно в Пермском бассейне). Проверьте уран, если доступны спектральные гамма-лучи.

Сланец[править]

Сланец показывает логарифмическое разделение с нейтроном слева от плотности, иногда смещенным на большую величину (рис. 1). Иногда разделение составляет всего три или четыре деления шкалы, что может напоминать доломит. Чтобы отличить сланец, проверьте следующее:

• Видимая нейтронная пористость слишком высока для данного района. Показания сланцевых нейтронов часто составляют от 30 до 50 единиц пористости.
• Журнал кавернометрии показывает размытия.
• Естественное гамма-излучение высокое; постоянно высока в слоях, где нейтроны высоки. Если доступен спектральный гамма-луч, ищите все повышенные радиоактивные элементы (контраст только с высоким содержанием урана в «горячем» доломите).

Уголь[править]

Нейтронный каротаж и каротаж плотности для угля показали сходную очень высокую кажущуюся пористость (рис. 1с). Угли дают заметные прогибы, не похожие ни на что, кроме сильных размывов. (Диатомит имеет плотность около 1,4 г/см 90 4 10 3 90 4 11 и измерение нейтронов около 60 единиц пористости, поэтому пересечение составляет не менее семи делений шкалы.)

Сложные горные смеси Смеси горных пород всегда создают двусмысленность для этой простой интерпретации.
