Способы крепления стропил к балкам двухскатной крыши: двухскатной крыши, к балкам перекрытия, односкатной крыши, к мауэрлату без запила, к кирпичной стене, к коньку

Крепление стропил к балкам перекрытия крыши: установка, способы соединения

Во время возведения крыши, как и любой другой конструкции дома, нужно обращать внимание на все мелочи. От этого, так же как и от качества используемых материалов, будет зависеть прочность и долговечность всего строения. Например, крепление стропил к балкам перекрытия, как проводится подобная работа? Такая конструкция крыши, где используется такое соединение, встречается не так часто. Но если вам предстоит выполнить эту операцию, то знать все ее нюансы вы должны. Именно об этом и пойдет речь в статье.

Когда так поступают

Прежде чем рассмотреть вопрос о том, как производится соединение стропил с балками, следует разобрать с тем, когда такой способ крепления может понадобиться. При возведении крыши нужно внимательно относиться ко всем ее элементам. Но наиболее важным по праву считается вопрос о надежности стропильной системы. Именно этот компонент будет нести на себе все основные нагрузки.

Крепление стропил к балкам перекрытия можно проводить как в случае если дом деревянный, так и тогда, когда стены выполнены из кирпича или блоков (пеноблоков или подобных им). Но в каждом случае у такого соединения есть свои особенности, а именно:

• если крепление стропил двухскатной крыши к балкам перекрытия делается в деревянном доме, то такая конструкция получается достаточно прочной. Хотя в этом случае точечная нагрузка возрастает, тем не менее, это не влияет на прочность стен. Дело в том, что при строительстве используются длинные бревна или брусья. Балка перекрытия и стропила оказывает давление именно на них. В результате нагрузка равномерно распределяется по всей стене;
• дела обстоят по-другому, если дом кирпичный. В этом случае в местах соединения стропильной системы и балок перекрытия на стену оказывается слишком большое давление. Причем такая нагрузка является точечной. В результате такое опирание постепенно разрушает кирпичи верхнего ряда стен. Чтобы этого избежать, балки перекрытия нужно укладывать на мауэрлат, а потом к ним крепить стропила;
• практически тоже самое относится и к тому случаю, если стены выполнены из пеноблока или другого подобного материала. Стропильная система должна упираться на балки, которые укладываются на мауэрлат. И если в случае с кирпичным домом этим правилом (на свой страх и риск) можно пренебречь, то в дано ситуации так поступить нельзя.

Многие специалисты советуют использовать дополнительную защиту в случае, если дом из кирпича или блоков. Если вы решили произвести установку стропил крыши на балки перекрытия, то верхний ряд стен укрепляют армированным поясом. Для этого вначале делается опалубка. После этого укладывается арматура, и все заливается бетонным раствором. В этом случае точка, где происходит  опирание стропил на балки перекрытия, не будет разрушать стены.

Что может понадобиться

Установка стропил на балки перекрытия – это, чаще всего, вынужденная мера. Как уже было указано выше, лучше всего крепить стропила к мауэрлату. В этом случае вся нагрузка будет равномерно распределяться по периметру стены, что прибавит ей срок службы. Но если крепление стропил крыши будет все-таки проводится к балкам перекрытия, то следует к этому подготовиться.

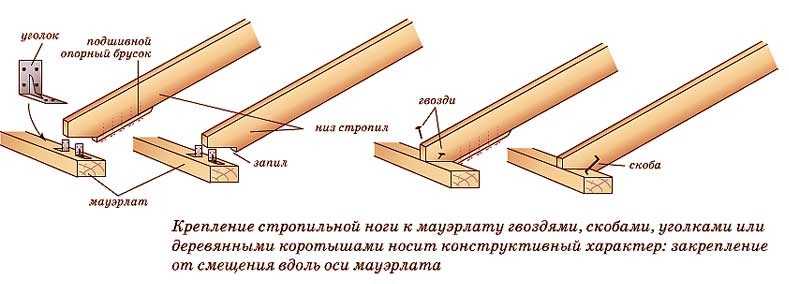

В первую очередь вам следует запастись крепежными приспособлениями. Для такой работы чаще всего используются следующие материалы и элементы:

• стальные уголки;
• саморезы;
• стяжки из толстой проволоки;
• пластины;
• болты с гайками;
• кронштейны WB;
• крепежные элементы LK.
• разновидности усиленного уголка КР;
• монтажная лента перфорированная ТМ.

При покупке стоит очень внимательно отнестись к выбору. Стропила – эта важный элемент крыши. Поэтому их крепление должно быть надежным. В связи с этим при выборе приспособления и материалов нужно обращать внимание на их качество. Металлические элементы должны быть без следов ржавчины. Также крепежные элементы должны быть качественными. Лучше заплатить чуть больше, но зато получить надежное и долговечное крепление.

Конечно, не стоит забывать и про сами стропила. Тут к подбору материала нужно подойти ответственно. В первую очередь нужно провести расчет стропильной системы, чтобы узнать какое сечение вам понадобится. Для этого можно использовать специальные программы. В них вводятся данные о площади крыши, используемых материалах, о нагрузках и так далее. Результатом вычисления программ становятся сечение материалов и примерный чертеж мест крепления стропил.

После этого подбирается материал – это может быть как деревянный брус, так и доски. Тут нужно внимательно «изучить» материал. Доски или брус не должен иметь следов гниения, крупных сучков и трещин. Кроме того, древесина должна вылежаться. В этом случае в ней будет мало влаги, а значит, стропила не начнут коробиться со временем.

Жесткий способ

Крепление стропил на балки можно провести с использованием нескольких методов. Один из таких способов крепежа называется жестким. Такое крепление стропил к балке производится в следующей последовательности:

1. Вначале подготавливают балку. В ней необходимо вырезать выемку. Делать ее нужно с таким расчетом, чтобы глубина была не боле трети от толщины балки перекрытия. Также место крепления стропил должно быть не ближе двадцати сантиметров от края. В этом случае можно избежать скола балки.
2. Выемка делается в зависимости от используемого способа крепления стропил. Чаще всего используют два способа жесткого крепежа – это с одним или с двумя шипами. Если крыша дома имеет крутые скаты, то она будет испытывать меньшую снеговую нагрузку. В этом случае применяют способ крепления стропил с одним шипом. При меньшем угле наклона лучше использовать крепеж с двумя шипами. В этом случае стропила будут более надежно сцеплены с балками и смогут выдержать большие нагрузки.
3. Следующий шаг – это подготовка стропильных ног. В их нижней части нужно вырезать выступы, которые будут точно повторять выемки в балках перекрытия.
4. В обоих случаях, как с балкой, так и со стропилами, всю работу нужно проводить аккуратно. Нужно чтобы выступ совпал с выемкой. Чтобы облегчить эту задачу желательно заранее сделать шаблон.
5. Далее крепим стропила на свои места. Они устанавливаются в выемки. Но такое крепление стропил все равно не сможет выдержать нагрузки. Поэтому его усиливают гвоздями, вбитыми под углом. Кроме того, лучше использовать дополнительно металлические планки и уголки.

Есть еще одна рекомендация от специалистов по поводу крепления стропил к балкам перекрытия. Такие соединения нужно усиливать, обмотав кованой проволокой достаточного сечения. При этом она закрепляется на стене к заранее вмонтированным анкерам. В этом случае стропильная система крыши будет более прочной и долговечной.

Применяем болты

Способы крепления стропил к балкам достаточно разнообразные. Один из таких подразумевает использования болтового соединения. В этом случае работы по крепления стропил проводятся в следующей последовательности:

• первым делом на выступающем за пределы стены краю балки делают треугольный надрез. При этом его гипотенуза должна быть расположена под тем же углом, что и запил на нижней части стропил;
• Далее проводится сборка соединения. Для этого делают установку стропил на балку перекрытия в сделанный ранее надрез. Место крепления усиливают гвоздями, вбитыми под уклоном, их необходимо использовать не менее трех штук;
• Для следующего этапа вам понадобится дрель и толстое сверло по дереву. Ее сечение должно быть чуть больше (на несколько миллиметров) чем сечение используемого болта. С помощью дрели делается сквозное отверстие. Ее располагают под углом девяносто градусов  относительно плоскости стропил;
• После этого в отверстие вставляют болт. При этом он должен проходить снизу вверх. На него нужно надеть шайбу. После этого болт закрепляют с помощью гайки.

Такое крепление стропил к балке некоторые специалисты считают более надежным. К тому же такой способ более легкий. В таком креплении не нужно вырезать в балке и стропиле сложные выемки и выступы.

Но и тут есть один нюанс. Чтобы крепление было надежным и долговечным, необходимо выбирать болт, шайбу и гайку из хорошей стали, способной противостоять коррозии. Так же прежде чем крепить, все металлические элементы желательно обработать специальным покрытием. Можно поступить и проще. Место крепления красят.

Некоторые рекомендации

Какой бы способ вы не использовали, следует помнить о некоторых правилах. Крепление стропил будет надежным, если:

1. При монтаже использовались качественные материалы. Причем это относится не только к самим стропилам и балкам. Качественными должны быть и материалы, которые вы используете для крепежа (болты, скобы, хомуты, саморезы и так далее).
2. Не следует спешить. Установка стропил и их крепление должно проходить строго с соблюдением технологии.
3. Все используемые запилы нужно выполнять аккуратно и делать это нужно так, чтобы выступы на стропилах строго совпадали с выемками на балках перекрытия.

Для облегчения работы лучше сделать шаблон. Он выполняется при креплении первого стыка стропил. Далее по такому шаблону все выемки и выступы будут одинаковы. В результате крепить будет легче, и работа пройдет быстрее.

Стоит помнить, что возведение крыши – эта работа сложная. Тут важно наличие опыта. Если вы делаете это впервые, то лучше заранее проконсультироваться со специалистом. А если нет вообще никакого опыта в работе с деревом, то крепить стропила к балкам перекрытия лучше доверить профессионалу. В этом случае крыша дома будет надежной и долговечной и не доставит вам хлопот при эксплуатации.

установка и опирание стропил на балки

Если вы сейчас подошли вплотную к вопросу выбора конструкции стропильной системы, первым делом вам нужно решить, как именно вы будете передавать нагрузку от крыши – к дому. Например, в классической схеме устройства стропильной системы стропила равномерно опирают концами на стены или мауэрлат, по всему периметру или с двух сторон, смотря какая форма скатов. Но нередко сегодня стропила крепят прямо на балки перекрытия чердака, а не на мауэрлат, и у такой технологии есть свои ценные преимущества.

А как правильно установить стропила крыши на балки перекрытия, какие существуют технические решения и как выполнять такие узлы крепления – мы сейчас расскажем.

Конечно, строительство крыши с мауэрлатом более понятно и логично, т.к. такой способ практикуется уже очень давно и изучен, а вот опирание стропил на балки вам нужно изучить, и так много полезной информации, как предоставляет наш сайт, вы не найдете нигде.

Но когда нужна такая стропильная систему и к чему такие сложности, спросите вы? Смотрите, подход незаменим, когда:

• у строительного объекта достаточно хрупкие стены и на них сложно уложить мауэрлат;
• на старом доме заново перестраивается крыша, а лежень уже старый;
• стропильная система достаточно сложна и ей необходимы промежуточные опоры, а внутри дома таких нет;
• для того, кто строит дом, этот метод сам по себе кажется более приемлемым.

А еще настоящую мансардную крышу трудно представить без опоры стропил прямо на балки за пределами стен:

Убедили? Поверьте, у такой технологии столько же преимуществ, как и у классической.

Первый шаг, который вам нужно сделать – построить прочное основание для таких стропил. Например, если у балок перекрытия нет никакой подпорки (хотя бы в виде промежуточной стены дома), тогда стропильные фермы на ней нужно организовывать только по принципу висячих. Если же опора есть, стропила можно смело опирать прямо на балку без каких-либо вспомогательных элементов.

Говоря простым языком, если балка в чердачном перекрытии установлена надежно и имеет свои опоры, то на нее можно установить и стропила, а если всего этого нет, тогда стропила есть смысл крепко соединить с самими балками и подвесить как единую систему.  В противном случае перед строительством крыши вам нужно подпереть балки изнутри помещения, для чего существует три разных строительных способа:

• Самая простая классическая подпорка состоит из затяжки, одной подбалки и подкосов. Затяжка подвешивается посередине. Такие подвесные системы применяются сегодня чаще всего при больших пролетах.
• Двойная подпорка состоит из затяжки, подвесок, двух подкосов и ригеля, который служит распоркой между досками.
• Существует даже тройная подпорка, которая представляет собой отдельные три подвесные системы, или одну двойную подвесную систему и одну простую. Это уже сложная стропильная система.

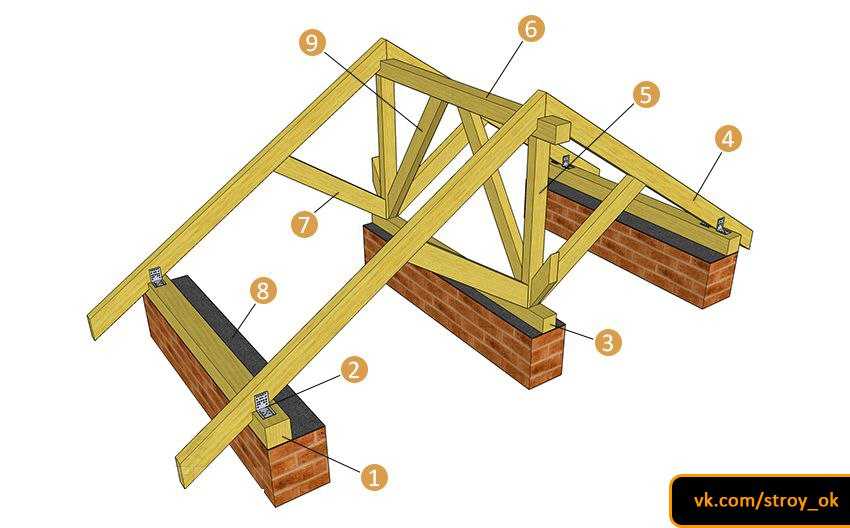

Вот как выглядят такие системы:

Идеально, если вы также сможете рассчитать такие балки на прогиб и растяжение, насколько они готовы удерживать на себе всю крышу. Для этого существуют специальные онлайн-калькуляторы и формулы, хотя также будет достаточно для собственного спокойствия пригласить опытного плотника.

Итак, у вас есть два основных пути:

1. Установить сначала балки перекрытия, вмонтировав их в стены, тем самым создав наслонную стропильную систему.
2. Собрать стропильные фермы на земле и поднять на крышу готовыми, при этом нижняя затяжка ферм будет одновременно служить опорой-балкой для будущего чердачного перекрытия.

В каждом из этих способов есть свои плюсы-минусы, но способы крепления используются разные – для ферм обычно идет крепление металлическими или деревяннымми пластинами, а для сборки на крыше – скалывание и врубка на шип.

Висячие стропила: затяжка и балка в одной роли

Если речь идет о небольшом строительном объекте, как гараж, баня или бытовка, то достаточно просто изготовить стропильные фермы на земле, и уже потом поднять их на стены постройки, закрепив на специальных штырях мауэрлата. Здесь балки перекрытия – неотъемлемая часть самих ферм, и этот тот самый случай, когда затяжка в ферме служит также опорой чердачного перекрытия.

А вот как это реализуется на практике:

А вот о вариантах, когда стропила именно опираются на балки перекрытия, а не создают с ними единую систему, мы разберемся сейчас детальнее.

Наслонные стропила: опора на балки в нескольких точках

Вот современный мастер-класс строительства классической крыши для мансарды, в которой стропила опирают на балки перекрытия прямо на крыше, а не строят фермы на земле:

Здесь балки перекрытия – уже не часть единой стропильной фермы, а самостоятельный элемент, на который опирается вся стропильная система. Причем опирание происходит не только по бокам балки, но и по всей ее длине.

Как только балки перекрытия будут готовы к установке на них стропил, приступайте к изготовлению всей остальной конструкции и соединению стропил с балками.

Для соединения стропильной ноги с балкой ее конец обрезают под нужным углом, либо делают более сложную врубку на шипы. Давайте рассмотрим оба таких варианта.

Соединение стропила с балкой без врубки

Можно обойтись без врубки, если задействовать потом крепежные элементы – это нормальное решение. Итак, чтобы сделать простой срез на стропилах, изготовьте шаблон:

• Шаг 1. Возьмите строительный угольник и приложите его к доске.
• Шаг 2. Отметьте место реза на верхушке стропила.
• Шаг 3. При помощи столярного транспортира нарисуйте параллельную линию первому пилу поперек стропила. Эта линия поможет вам определить линию от веса на краю здания.

Вот как это выглядит на практике:

Изготовить такие стропила намного проще, чем для врубки. Главное – правильно определить угол наклона крыши и правильное место будущего среза:

В итоге в жизни такая конструкции выглядит вот так у двускатной крыши:

Виды врубки стропильной ноги в балку перекрытия

Сама конфигурация крепления больше зависит от угла наклона ската.

Но, наверняка вы знаете, что любые такие места способны ослабить балку, а поэтому их глубина должна быть не более чем 1/4 толщина балки и не ближе, чем на 20 см от края балки (чтобы не образовался скол).

А вот если у вас крыша с уклоном менее 35 градусов, тогда есть смысл использовать двойной зуб, ведь такое крепление позволяет достичь высокой прочности узлов. Как и в предыдущем варианте, вы можете дополнить двумя шипами.

При таком методе у каждого зуба может быть как одинаковая глубина, так и разная. Например, первый зуб вы можете врубить только на 1/3 толщины опорной балки, а второй уже – наполовину:

Суть в том, что две стропильные ноги в конструкции с опиранием на балки закрепляются затяжкой. Но, если концы этих ног будут скользить, тогда целостность затяжки будет быстро нарушена. Чтобы предотвратить такое скольжение, вставлять, вернее, врубать стропильную ногу в самую затяжку необходимо при помощи зуба – с шипом или без него.

В процессе врубания стропила в конец затяжки нужно максимально отодвинуть зуб. Если же вам необходимо усилить крепление таких стропил, тогда используйте двойной зуб. Еще один момент: сами зубы могут быть разной величины.

И, наконец, желательно прикрутить конец стропильных ног при помощи скрученной проволоки, чтобы ветер не мог сорвать такую крышу. В качестве проволоки лучше возьмите оцинкованную, и закрепите ее одним концом к стропильные ноге, а другим – в костыль, который предварительно закладывают в кладке стены на расстоянии 30-35 см от верхнего края.

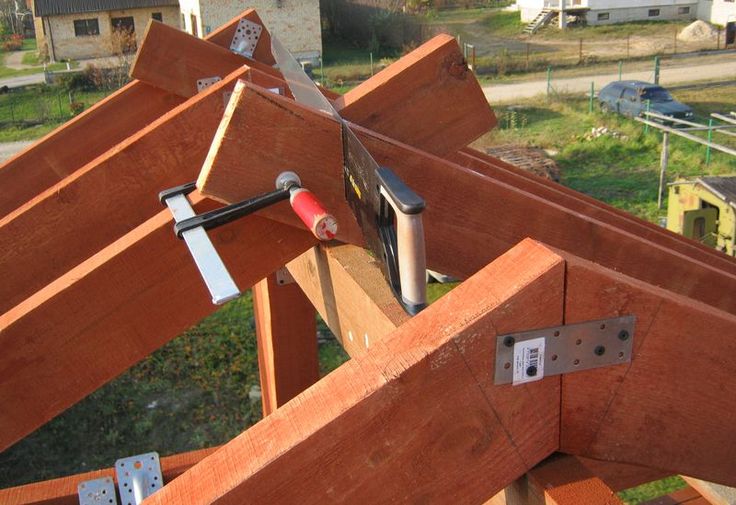

Вот хороший пример аккуратной врубки стропила на затяжку, которая одновременно служит балкой перекрытия уже в четырехскатной крыше:

Металлический крепеж для такого узла все равно необходим, потому что врубка сама по себе не может удержать стропильные ноги под нагрузкой.

Давайте рассмотрим способы соединения стропила с балкой перекрытия:

Одно из самых надежных – это болтовое соединение, где используется комплект из болта, гайки и шайбы. Итак, делайте все шаг за шагом:

• Шаг 1. На выступающем конце балки с ее тыльной стороны сделайте треугольный вырез так, чтобы его гипотенуза оказалось под углом таким же, как угол наклона стропил.
• Шаг 2. Вот под этим же углом запилите нижнюю часть стропильной ноги.
• Шаг 3. Установите стропила резом прямо на балку и зафиксируйте гвоздями.
• Шаг 4. Теперь выстрелите сквозное отверстие для болта.
• Шаг 5. Наденьте болт и зафиксируйте узел гайкой.

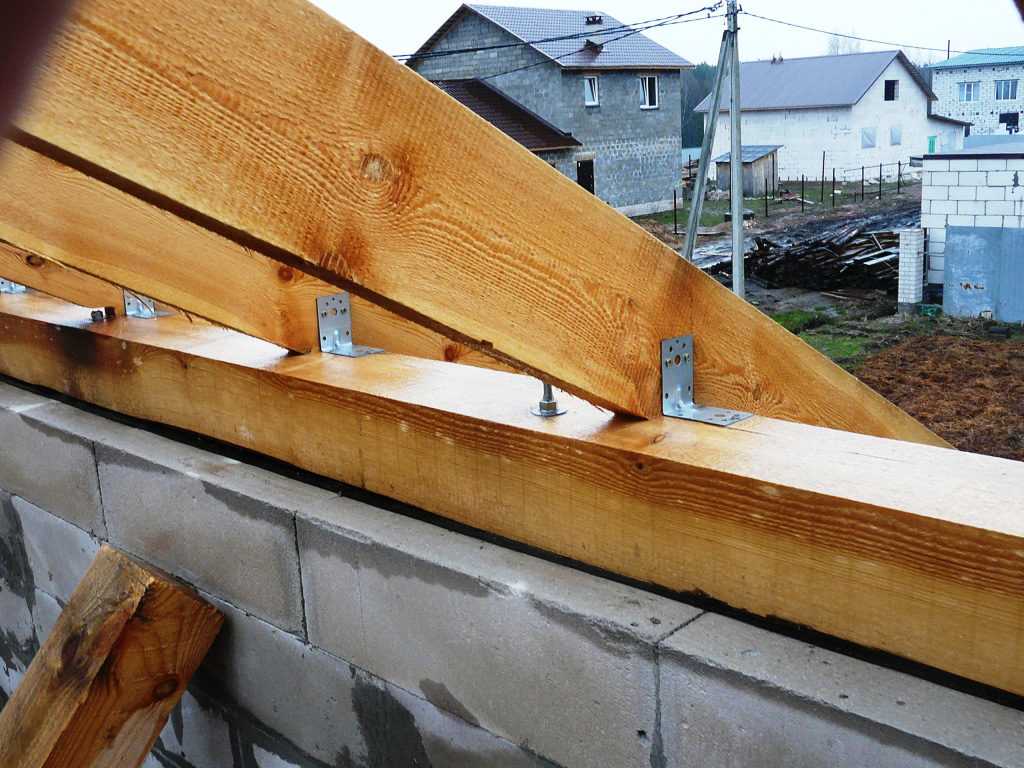

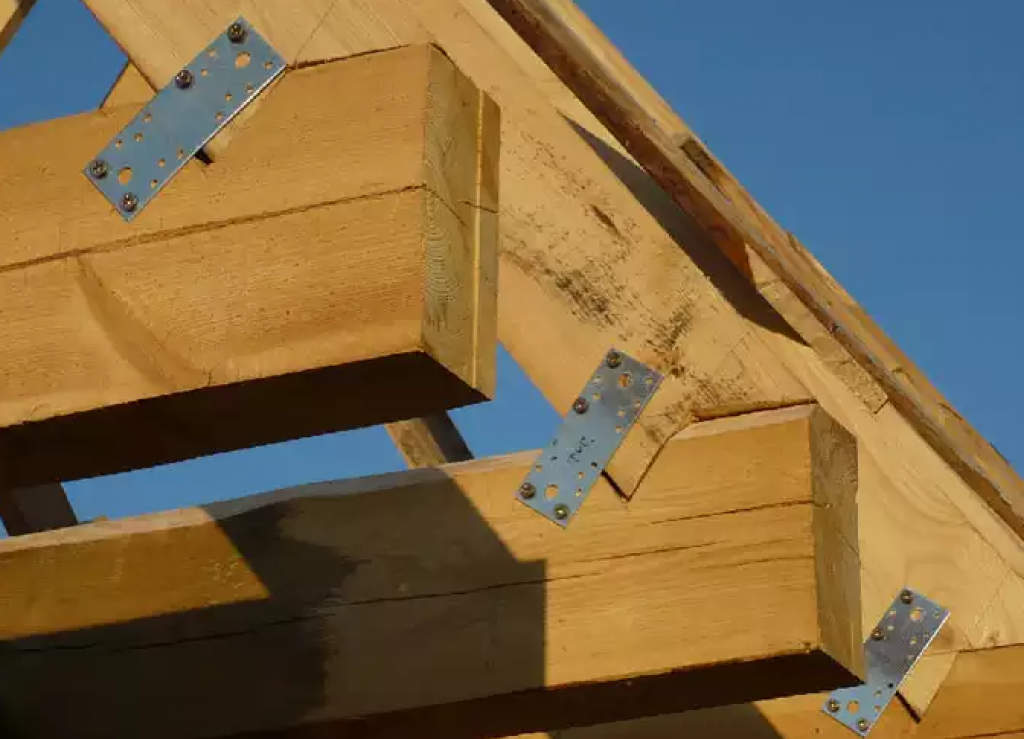

Еще один вполне приемлемый вариант – закрепить стропило и балку специальным металлическим крепежем:

А вот пример изготовления деревянного крепежа для такого же узла:

По возможности зафиксируйте такие стропила на балках кованой проволокой на специальном анкере, который монтируется в стену.

Порой установка стропил на балки перекрытия представляет собой достаточно сложную затею, в которой сами балки на все 100% служат опорой для всей крыши, и важно все это провернуть максимально грамотно.

Для того, чтобы сама стропильная а практике оказалась достаточно прочной и надежной, в качестве опорных элементов используется так называемый «стул». Это те стропильные детали, которая связывают между собой все элементы, и в разрезе действительно все это выглядит, как четыре ножки табуретки:

По сути,  «стул» – это подкосы, которые поддерживают прогон на всю его высоту. Т.е. такой  «стул» обычно содержит в себе вертикальные стойки, наклонные стойки и короткие подкосы. Своим нижним концом стойки стул врубается в нижний пояс стропильной системы или лежит перпендикулярно, либо сразу же – в балки перекрытия. Такие стулья также есть разных видов, в зависимости от того, опираются они на прогоны-балки или прямо на стропила.

Вот хороший пример из этой серии:

А вот это уже пример необычной конструкции стропильной системы, в которой сами стропила опираются на балки перекрытия на вдоль, а поперек, и хороша видна структура так называемых стульев-подпорок:

Сегодня практикуется и такой вариант крыши, которая состоит из несколько особо прочных ферм, расположенных на расстоянии 3-5 метра друг от друга, и промежуток между ними заполняют строительными парами.

Говоря простым языком, на крыше устанавливают несколько мощных главных ферм, две или три, и они на себе удерживают весь прогон. А уже в пространстве между главными фермами на такие прогоны опираются обычные стропила, по более простой схеме.

Т.е. здесь на балки перекрытия опираются далеко не все стропила, а лишь некоторые, а остальные опираются на мауэрлат. Таким образом замечательно распределяется вся нагрузка! И концепция такой системы проста: главные фермы делаются по схеме висячих стропил, а второстепенные стропильные ноги – по принципу наслонных, опираясь при этом уже только на лежень:

По сути, весь секрет такой комбинированной системы в том, что здесь прямо на треугольные шарнирные арки укладываются наслонные стропила. Таким хитрым путем из висячих стропил полностью исчезают изгибающие напряжения, и остаются только растягивающие. А это говорит о том, что здесь можно существенно уменьшить сечение стропильных элементов. Другими словами – сэкономить!

Как вы уже наверняка догадались, в вашем случае способ опирания стропил на балки перекрытия будет зависеть от того, какой объект вы строите: гараж, баню, дачный домик или целый загородный комплекс. В любом случае все эти методы проверены, активно применяются сегодня на практике и заслуживают внимания не меньше, чем более привычное использование классического мауэрлата.
