Спецификация перемычек гост таблица: Перемычки брусковые железобетонные ПБ ГОСТ 948-84

Стены. Спецификация и ведомость перемычек — Студопедия

Фундаменты

Конструктивная часть

Фундаменты запроектированы сборные железобетонные ленточные. Глубина заложения фундамента … м.

Отметка подошвы — …м.

Ширина плит ленточного фундамента принята конструктивно:

— под несущие внутренние стены — .. .м

— под несущие наружные стены — .. .м

— под ненесущие внутренние стены — .. .м

— под ненесущие наружные стены — .. .м

Всего запроектировано … типоразмеров плит. Основанием для фундамента служит …(указать грунт). Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность основания. Монолитные участки выполнять из бетона класса С8/10. (Выполнить эскиз фундаментной плиты).

Фундаментные блоки запроектированы шириной …мм. Их укладывать на цементном растворе М50 с обязательной привязкой швов. (Выполнить эскиз фундаментного блока).

Горизонтальная гидроизоляция на отметке … выполняется из гидроизоляционного материала …. Вертикальная гидроизоляция выполняется из …. Для защиты здания от грунтовых вод по периметру выполняется бетонная отмостка шириной … мм, уклон …%.


В проектируемом здании внутренние стены выполнены из … кирпича с размерами …х…х.. .мм., сплошной кладки на растворе М50. Толщина внутренних стен 380мм. Во внутренних стенах, разделяющих санузлы и кухни предусмотрены вентиляционные каналы размерами 140×140 мм. Участки стен в местах прохода вентиляционных каналов армировать двумя продольными стержнями диаметром 5 S500 с приваркой поперечных с шагом 100мм, минуя отверстия вентиляционных каналов.

Если запроектированы приставные вентблоки, то необходимо их описать и выполнить эскиз.

Наружные стены толщиной … мм из … блоков с облицовкой с наружной стороны кирпичом. (Выполнить эскиз конструкции наружной стены).

Над проёмами в стенах укладываются сборные железобетонные перемычки по слою цементного раствора М50.

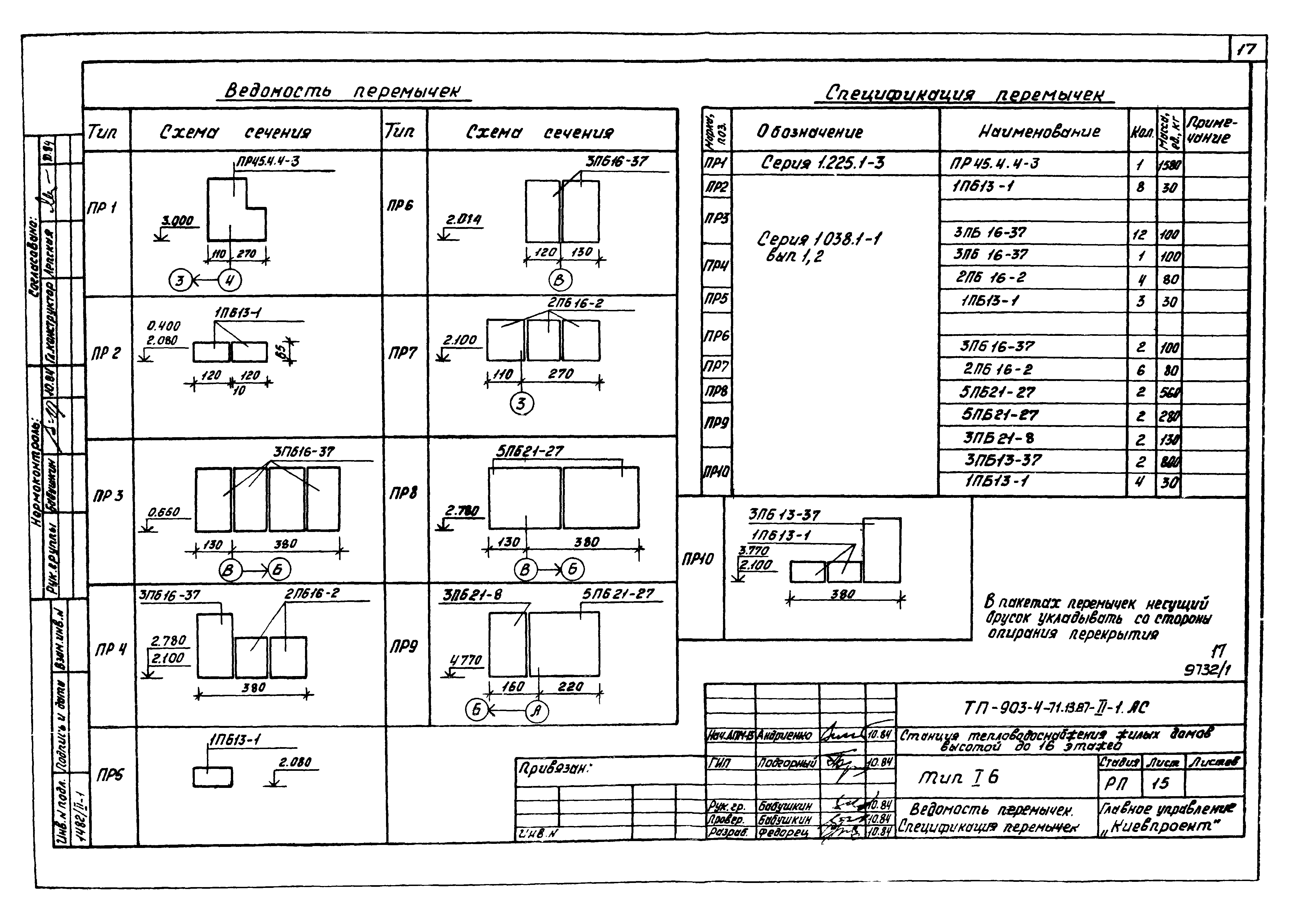

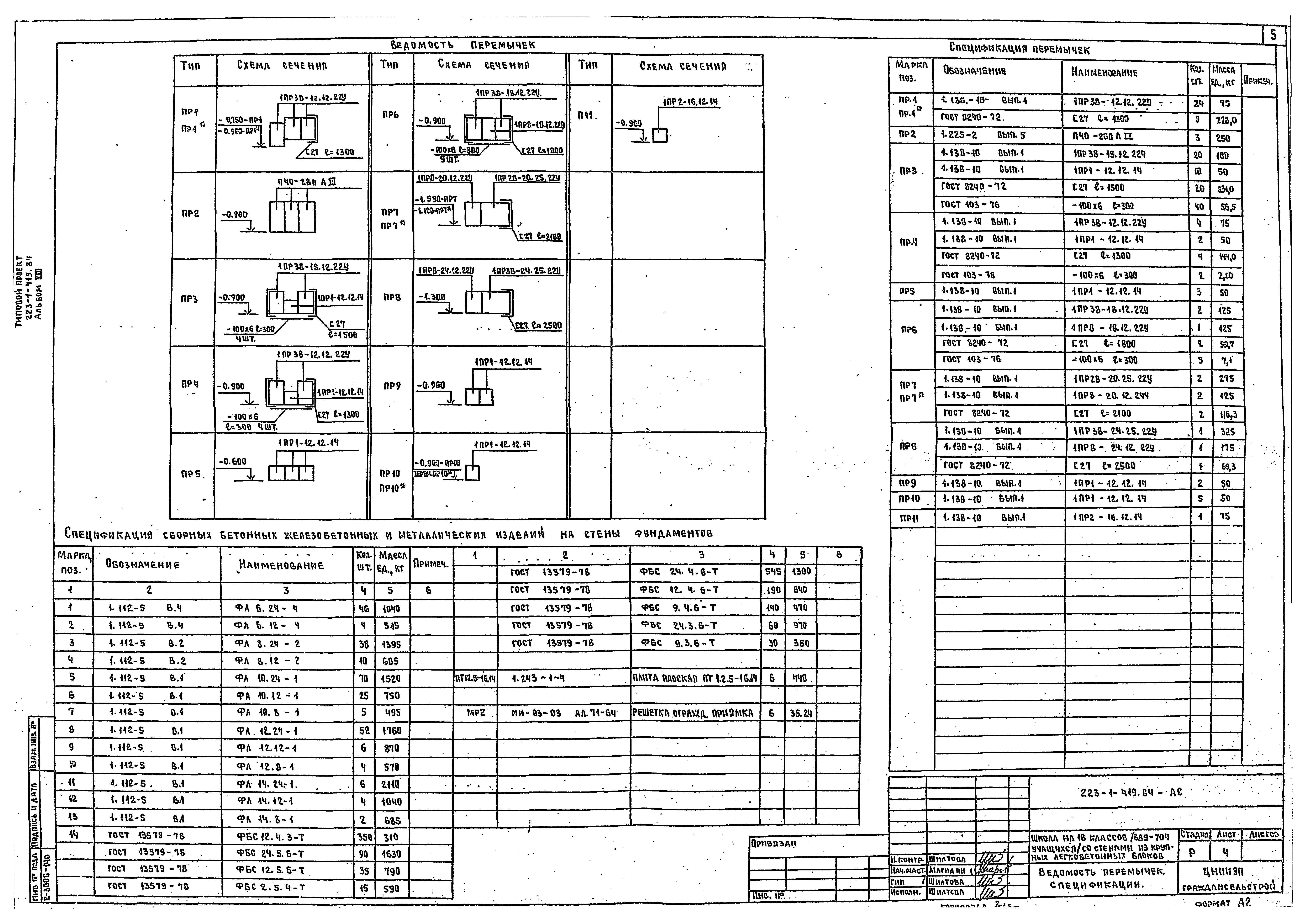

Таблица 6 – Ведомость перемычек ГОСТ 21.501-93

После выполнения ведомости перемычек составляется спецификация элементов перемычек:

Таблица 7 — Спецификация перемычек ГОСТ 21.501-93

ПО СОСТАВЛЕНИЮ ВЕДОМОСТИ ПЕРЕМЫЧЕК — Студопедия

1. Согласно пункту 1 порядка работы студенты, по своему усмотрению, руководствуясь разработанным планом этажа, выбирают проемы и выписывают марки оконных или дверных блоков. Обычно в наружных стенах берутся оконные проемы, но, в зависимости от планировочного решения здания, один из проемов может быть дверным.

Например: – в наружной несущей стене – окно ОД РС3 15-21

– в наружной самонесущей стене – окно ОД РС3 15-15

– во внутренней несущей стене – дверь ДГ 21-10

2. Требуемая длина перемычек ( тр.) зависит от ширины проема (bпр. ) и характеристики работы перемычек (рисунок 12). Для ненесущей перемычки, которая несет нагрузку только от собственного веса и вышележащей кладки, величина опирания должна быть не менее 120 мм с каждой стороны, а для несущих, которые несут еще нагрузку и от других частей здания (перекрытий, балконных плит), — не менее 250 мм.

Для указанных выше проемов требуемая длина перемычек будет:

Окно ОД РС3 15-21. Ширина проема 2100 мм, стена несущая, следовательно, необходимо подобрать и несущие, и ненесущие перемычки. Требуемая длина несущей перемычки .

Требуемая длина ненесущей перемычки


Принимаем перемычки: – ненесущая – 2ПБ 25-8

– несущая – 5ПБ27-37

Рисунок 12. Подбор перемычки

Окно ОД РС3 15-15. Ширина проема 1500 мм, стена самонесущая, следовательно, необходимо подобрать только ненесущие перемычки. Требуемая длина несущей перемычки тр. = 1500 + 2 × 120 = 1740 мм. Принимаем перемычку 2ПБ 17-2.

Дверь ДГ 21-10. Ширина двери 1000 мм, расположена во внутренней несущей стене, следовательно, должны быть подобраны несущие и ненесущие перемычки.

– 3ПБ 16-37

– 2 ПБ 13-1

3. В зависимости от назначения здания, по соответствующему каталогу производится подбор перемычек. Для гражданских зданий принимаются перемычки по серии 1.03В.1-1.

Маркировка перемычек

2ПБ19-3п, где:

2 – номер сечения,

П – перемычка,

Б – брусковая,

19 – длина перемычки – 1940мм (в дм с округлением),

3 – под расчетную нагрузку 3 кН/м (с округлением) с учетом собственного веса;

п – со строповочными петлями.

Сечение перемычек

№ сечения Размеры, мм
120 × 65
120 × 140
120 × 220
120 × 290
250 × 270

4.

Ведомость перемычек составляется в табличной форме по размерам, установленным СПДС. Пример оформления показан на рисунке 14.

Для каждого проема должна быть показана раскладка перемычек по толщине стены. Раскладка может быть дана схематично, безмасштабно, но при выполнении курсового проекта, пока нет необходимых навыков, целесообразно выполнить схемы в масштабе 1:20. Пример: окно ОР 15-21 перекрыто перемычками 5ПБ 27-37 сечения 250 × 220 и перемычкой 2ПБ 25-8 сечения 120 × 140 мм.


4.1. В масштабе вычерчиваем толщину стены. Толщина наружной стены в проекте 640 мм.

Рисунок 13. Раскладка перемычек

4.2. Со стороны помещения должна быть уложена несущая перемычка, т.к. здесь опирается плита перекрытия. Сечение несущей перемычки 250 × 220 мм. Вычерчиваем сечение перемычки и указываем ее марку (рисунок 13,а).

4.3. Определяется количество ненесущих перемычек и показывается их раскладка.

Сечение перемычек 120 × 140 мм.

640 – 250 = 390 мм

390 : 120 = 3 (30 мм на швы).

Перемычка, выходящая на фасад, для образования четверти укладывается на ряд ниже, как показано на рисунке 13 (б).

4.4. Аналогично заполняется ведомость для остальных проемов:

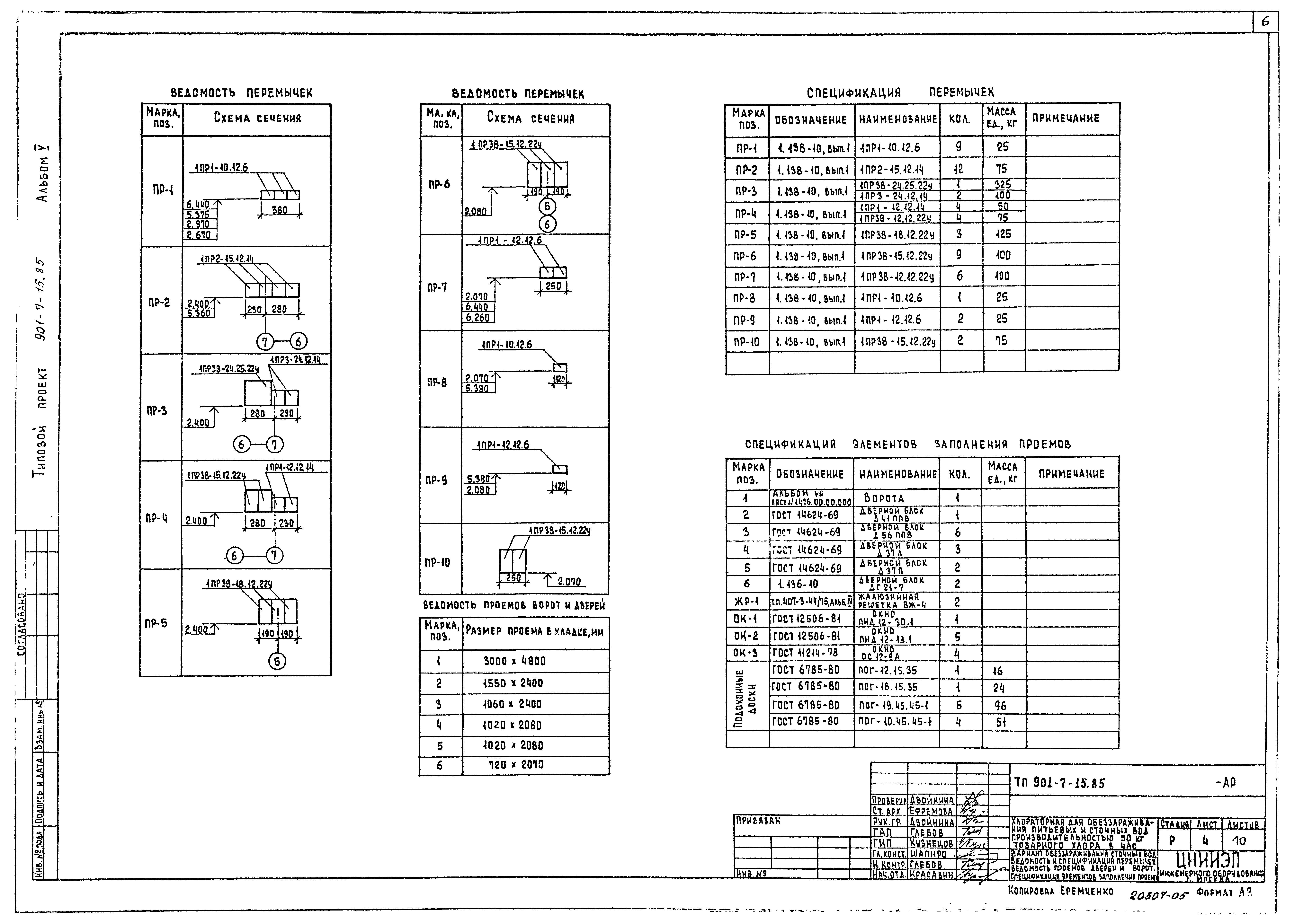

Рисунок 14. Пример оформления ведомости перемычек

Примечания: 1. Для ПР2 все перемычки одинаковы, т.к. стена по характеру работы самонесущая.

2. Для ПР3 толщина внутренней стены 380 мм, стена несущая, опирание плит перекрытий происходит с двух сторон.

4.5. В реальной документации выполняется специальный план раскладки перемычек, где все проемы маркируются в соответствии с ведомостью перемычек. В курсовом проекте марка проемов указывается на планах этажей (приложение И).

5. На основании ведомости перемычек и чертежей планов здания составляется спецификация перемычек по установленной форме и определяется их количество. Пример оформления показан в таблице 4.

Таблица 4. Спецификация перемычек

Марка Обозначения Наименование Кол-во Масса Прим.
1 серия 1.038.1-1 5ПБ 27-37 4 375
2 – » –
2ПБ 25-8 20 75
3 – » – 2ПБ 17-2 8 175
4 – » – 3ПБ 16-37 4 50
5 – » – 2ПБ 13-1 2 35

6. Из условий энергосбережения наружные стены принимаются слоистыми, с утеплителем внутри стены (рисунок 15а). В этом случае исключается «мостик холода». На рисунке 15

б показана установка «теплой» перемычки из пенополистиролбетона марки ПСБ.







Рисунок 15. Раскладка перемычек в многослойных стенах

а) с установкой металлической связи; б) с применением перемычки ПСБ.

7. В подразделе пояснительной записки указывается, какой тип перемычек принят к установке, как произведен их подбор, количество типоразмеров.

Стены. Спецификация и ведомость перемычек.



В проектируемом здании внутренние стены выполнены из кирпича с размерами 250 х 120 х65 мм., сплошной кладки на растворе М50. Толщина внутренних стен 380мм.

Над проёмами в стенах уложены сборные железобетонные перемычки. Перемычки укладывать на кирпичные стены по слою цементного раствора М50.

Во внутренних стенах разделяющих санузлы и кухни предусмотрены вентиляционные каналы размерами 140×140 мм. Участки стен в местах прохода вентиляционных каналов армируются двумя продольными стержнями диаметром 5 S 500 с приваркой поперечных стержней с шагом 100мм, минуя отверстия вентиляционных каналов.

Наружные стены толщиной 660мм из блоков с облицовкой с наружной стороныкирпичом.

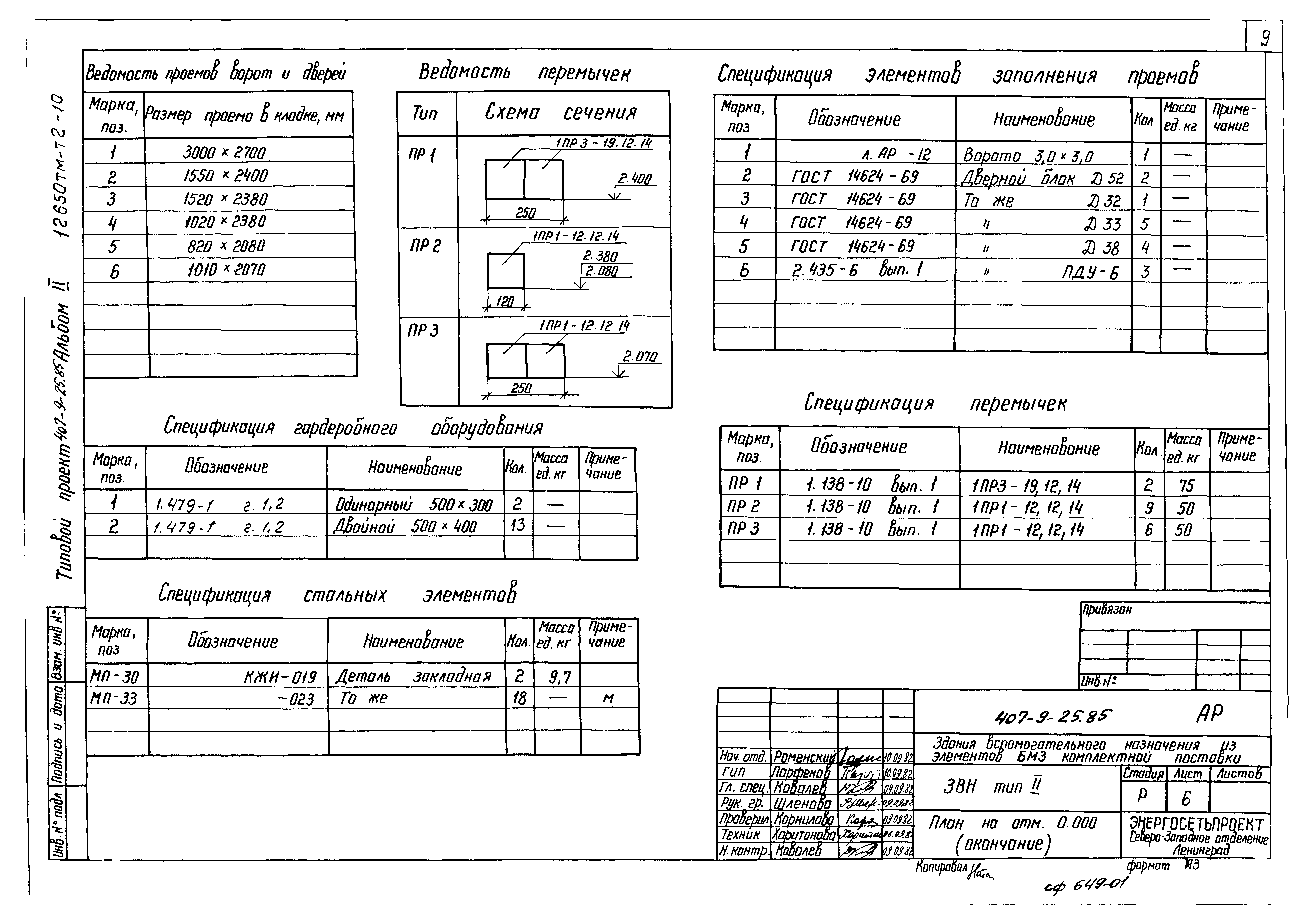

Таблица 2 Ведомость перемычек ГОСТ 21.501-93





Таблица №3 Спецификация элементов перемычек ГОСТ 21.501-9



Поз. Обозначение Наименование Количество на этаж Масса ед., кг Примечание V м3
Всего
1.038.1-1 ЗПБ23-8-П 0,162 0,065
1.038.1-1 2ПБ22-3-П 0,092 0,037
1. 038.1-1 ЗПБ21-8-П 0,137 0,033
1.038.1-1 2ПБ19-3-П 0,081 0,031

Перекрытие

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220мм. Укладка плит на стены производится по предварительно выровненному по уровню цементному раствору марки М50.При монтаже плит перекрытия следить за тем, чтобы опирание плит на стены было не менее величин указанных на схеме расположения плит. После устройства анкеров защитить их слоем цементно-песчаного раствора M100 толщиной 20мм. Отверстие до 150мм в пустотных плитах для пропуска сантехнических и электротехнических коммуникаций просверлить в пределах пустот, не затрагивая несущих ребер плит.

Лестницы

В здании запроектированы лестницы основного назначения из сборных железобетонных маршей и площадок, расположенных в лестничных клетках, огражденных капитальными стенами. Для безопасности и удобства движения лестничные марши оборудованы ограждениями с поручнями. Высота ограждения составляет 900мм. Стойки привариваются к закладным деталям. Ширина марша принимается 1,2 м. Между маршами обеспечивается зазор 100 мм, для свободного пропуска пожарного шланга. Ширина лестничной площадки 1300 мм. Лестничные марши и площадки подобраны по каталогу на основании расчёта. Высота этажа 3 м.


Перегородки

В здании запроектированы межкомнатные перегородки толщиной 100мм из газосиликатных блоков, и 380мм межквартирные капитальные стены. В санузлах —

из кирпича, толщиной 65мм.

Крыша(покрытие)

В здании запроектирована скатная крыша из металлочерепицы, которая крепится к брускам обрешётки саморезами. Кровля скатная, угол наклона кровли 20°. Отвод воды происходит самопадом, так как этажность здания небольшая. На чердаке по плите перекрытия укладывается пароизоляция, по пароизоляции укладывается утеплитель.

Состав кровли приведён в графической части.

Полы. Экспликация полов

В жилых комнатах, кухнях и внутриквартирных коридорах применен линолеумный вид пола. В санузлах, ванных комнатах применяются плиточные полы.

В зависимости от назначения применяются следующие типы полов:



Таблица 4 Экспликация полов ГОСТ 21.501-93



Окна и двери

Окна запроектированы из дерева с тройным остеклением и с стеклопакетами. Дверные блоки приняты однопольные и двупольные с глухим полотном. Устраивается слив из оцинкованной стали. Всего запроектировано 2 типа окон.

Оконные и дверные коробки крепятся к стенам с помощью распорных дюбелей. Зазор между коробкой и стеной тщательно заполняется монтажной пеной. Коробку антисептируют и обкладывают по периметру слоем гидроизоляционного материала. Внутренние и наружные откосы штукатурятся.

Запроектировано 2типа дверей.

По периметру дверной коробки устраивается пенополиуретановая уплотняющая прокладка. Внутренние двери в комнаты и кухню имеют обязательное полотно с остеклением, дверные коробки без порогов. Навеска на две петли. Балконные двери имеют раздельно спаренный переплет. Запроектировано 5типов дверей.





Таблица № 5 Спецификация элементов заполнения проемов
