Фундаменты мелкого заложения — проектирование, расчет.

Конструкции фундаментов мелкого заложения должны выбираться на основе технико-экономического анализа, с учетом инженерно-геологических условий площадки строительства, а также с учетом производственных возможностей и опыта строительной организации.

При проектировании фундаментов мелкого заложения учитываются требования заказчика, сформулированные в техническом задании и в строительных нормах и правилах.

Конструкции фундаментов должны характеризоваться минимальными затратами на производство, материалоемкости, трудоемкости, энергоемкости и технологичности производства.

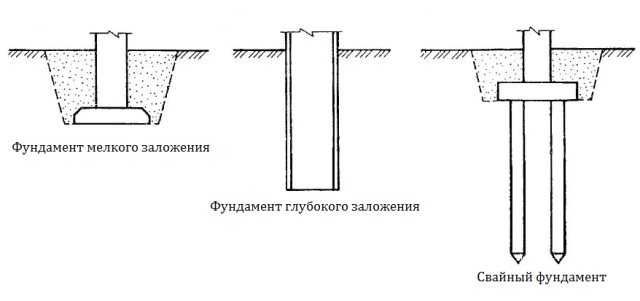

Фундаменты мелкого заложения — фундаменты с отношением высоты к ширине подошвы не более 4. Эти фундаменты передают нагрузку от конструкций на грунты основания через подошву.

Фундаменты мелкого заложения возводятся или в открытых котлованах или в отдельных выемках.

В качестве материалов фундаментов применяется:

• железобетон;
• бетон;
• бутобетон;
• каменные материалы;

По форме эти фундаменты разделяются на следующие виды: отдельные, ленточные, сплошные и массивные.

Отдельные фундаменты выполняют под отдельные опоры и колонны зданий и сооружений с каркасной конструктивной схемой. Под стены отдельные фундаменты устраивают только при наличии прочных грунтов, когда неравномерность осадок не превышает допустимых значений, т.к. отдельные фундаменты не увеличивают жесткости сооружения.

Отдельные фундаменты могут выполняться в монолитном или сборном варианте.

Фундаменты из бутовой кладки или бетона рассматриваются как жесткие. Они имеют наклонные боковые грани или уступы, расширяясь к подошве фундамента.

При устройстве отдельных фундаментов из железобетона (монолитные, сборные) они проектируются с учетом совместной работы конструкций здания и грунтов основания. Размеры сечений таких фундаментов, количество, площадь и класс арматуры проектируются с учетом требований предъявляемых к железобетонным конструкциям.

С целью оптимизации конструкций фундаментов по стоимости и трудоемкости разработаны различные типы отдельно стоящих фундаментов — буробетонные, щелевые, анкерные фундаменты и пр..

Ленточные фундаменты как разновидность фундаментов мелкого заложения применяются для восприятия нагрузок от протяженных элементов конструкций зданий и передачи нагрузок на грунты основания. Ленточные фундаменты могут располагаться независимо друг от друга или взаимоувязаны в перекрестной системе. Перекрестные ленты, как правило, используют для восприятия нагрузок от колонн здания.

В случае расположения прочных грунтов в основании здания возможно устройство прерывистых ленточных фундаментов.

Для устройства сборных фундаментов используют железобетонные плиты (фундаментные подушки) и бетонные блоки.

При необходимости выравнивания осадок или в качестве антисейсмических мероприятий фундаменты усиливают железобетонными поясами расположенными поверх сборных железобетонных блоков.

Эти фундаменты также, называют плитными. Их устраивают под всем зданием в виде монолитной железобетонной плиты. При необходимости плитные фундаменты подлежат рассечению системой деформационных швов.

Фундаментные плиты обеспечивают совместную работу надземной и подземной частей сооружения. Эти фундаменты способствуют снижению неравномерных осадок, являются практически водонепроницаемыми, обеспечивают высокую экономическую эффективность за счет технологичности устройства и относительно малых размеров сечений конструкций.

Возможно устройство плитных фундаментов коробчатого сечения, с целью снижения расхода материалов.

Сечения плитных фундаментов рассчитывают исходя из действия изгибающих моментов в двух взаимно перпендикулярных направлениях, а также с учетом продавливающих нагрузок (в зоне опирания колонн).

Массивные фундаменты устраивают в виде жесткого массива под небольшие в плане сооружения (устои мостов, дымовые трубы, мачты и пр.).

Как правило эти фундаменты выполняют в железобетонном исполнении. Часто, для экономии материалов, при бетонировании, закладывают пустотообразователи. Возможно комбинированное решение с устройством анкеров — используется для восприятия значительных опрокидывающих нагрузок.

Нагрузки и воздействия

Все расчеты фундаментов производятся на расчетные значения нагрузок. Нагрузки и воздействия определяются расчетом исходя из совместной работы сооружения и основания. Пример из практики описания и расчета нагрузок и воздействий на фундаменты.

Характеристики грунтов оснований

К основным характеристикам грунтов оснований используемых в расчетах относят прочностные и деформационные характеристики:

• угол внутреннего трения;
• удельное сцепление грунта;
• предел прочности на одноосное сжатие скального грунта;
• модуль деформации;
• коэффициент поперечной деформации;

Также возможно использование других характеристик:

• удельные силы пучения;
• коэффициент жесткости основания и пр. .

Характеристики грунтов оснований определяются в процессе инженерно-геологических изысканий по результатам полевых и лабораторных испытаний грунтов.

Все расчеты производятся на расчетные значения прочностных и деформационных характеристик.

Подземные воды

В расчетах фундаментов мелкого заложения в обязательном порядке учитываются гидрогеологические условия площадки строительства:

• сезонные и многолетние колебания уровня грунтовых вод;
• изменения уровня грунтовых вод в силу техногенного воздействия;
• значения высоты капиллярного подъема грунтовых вод;
• агрессивное воздействие грунтовых вод по отношению к конструкциям фундаментов.

В процессе проектирования фундаментов также, производится оценка влияния строительства на гидрогеологические условия площадки.

Глубина заложения фундамента

От глубины заложения фундамента зависят многие факторы строительства сооружения — технология производства, экономическая эффективность строительства, величина осадок или подъема (в силу морозного пучения) фундаментов, долговечность конструкций и пр.

На глубину заложения фундамента в значительной мере влияют инженерно-геологические условия площадки, а именно прочность и сжимаемость грунтов.

При определении глубины заложения фундамента обычно придерживаются общих правил:

• минимальная глубина заложения фундамента принимается не менее 0.5м от спланированной поверхности территории;
• врезка фундамента в несущий слой должна быть не менее 15см.;
• подошва заложения по возможности, должна быть выше уровня грунтовых вод;
• все фундаменты здания или сооружения по возможности, необходимо закладывать на одном типе грунта или на грунтах с близкой прочностью и сжимаемостью.

Часто глубина заложения фундамента определяется по условию сезонного промерзания грунтов, которая зависит от типа, вида и разновидности грунта, и определяется в зависимости от нормативной глубины сезонного промерзания. Нормативная глубина сезонного промерзания приводится в нормативной документации и устанавливается по результатам многолетних наблюдений за фактическим промерзанием.

При определении глубины заложения фундаментов также, учитывают конструктивные особенности сооружения: наличие подвальных и цокольных этажей, наличие приямков под технологическое оборудование, глубину расположения подземных коммуникаций, глубину расположения фундаментов близстоящих зданий и сооружение и пр..

Фундаменты здания или сооружения, как правило, закладывают на одном уровне с фундаментами существующих строений. Если это требование не удается соблюсти в процессе проектирования, то необходимо разрабатывать дополнительные инженерно-технические мероприятия.

Подземные коммуникации должны быть (по возможности) расположены выше отметки заложения фундаментов. Это позволяет избежать увеличения давления на конструкции коммуникаций, опирания фундаментов на насыпной грунт траншей прокладки коммуникаций, замены и ослабления грунтов основания в случае необходимости замены подземных коммуникаций.

Часто при определеннии глубины заложения фундаментов приходиться учитывать другие требования участников строительства, например, возможность изменения объемно-планировочного решения подземной части здания в процессе его эксплуатации.

Проектирование фундамента мелкого заложения

В процессе разработки проекта фундамента мелкого заложения в том числе, приходится устанавливать форму фундамента.

Форма фундамента часто, определяется геометрической конфигурацией здания или сооружения (круглая, кольцевая, квадратная и пр.).

Предварительные размеры фундамента рассчитывают из условия при котором среднее давление под подошвой фундамента не должно превышать расчетное сопротивление грунта. Где давление под подошвой является функцией действующих нагрузок на фундамент и площадью фундамента. Расчетное сопротивление грунта зависит от геометрических размеров фундамента, от механических характеристик грунтов основания и от глубины заложения фундамента.

Подобрав предварительно форму и размер фундамента выполняют расчет осадок фундаментов здания. Осадка основания фундамента не должна превышать предельных значений осадки указанных в нормативных документах.

При этом совместная деформация основания и сооружения может характеризоваться:

• осадкой или подъемом основания фундамента;
• средней осадкой;
• относительной разностью осадок;
• креном фундамента;
• относительным прогибом или выгибом;
• кривизной изгибаемого участка;
• относительным углом закручивания;
• горизонтальным перемещением фундамента.

В расчете осадок фундаментов аналитическим методом, наиболее популярны метод послойного суммирования и метод эквивалентного слоя.

По методу послойного суммирования полную осадку основания определяют как сумму осадок отдельных слоев грунта, в пределах сжимаемой толщи.

Метод эквивалентного слоя учитывает такие составляющие как жесткость и форма фундамента, нормальные напряжения в толще линейно деформируемого грунта по основным направлениям.

Наиболее достоверные результаты расчетов напряжений и деформаций оснований и фундаментов получаются на основе численных решений конечно-элементных моделей, с учетом физической и геометрической нелинейности.

Накопленные и проанализированные данные в процессе проектирования, а также принятые технические решения отражаются в проекте фундамента.

< Проектирование фундаментов

Мелкие фундаменты | Geoengineer.org

Bentley Веб-семинар | Modeling With Tunnel Designer in PLAXIS 2D & 3D begins on Apr 4th 2023

More

Contents [hideshow]

1. Design Requirements
2. Types
3. Selected Topics
4. Web Class Assignments
5. External Resources

Неглубокие фундаменты , часто называемые опорами , расположены под самой нижней частью конструкции. Фундамент – это первый сооруженный элемент конструкции, возводимый после земляных работ. Как правило, глубина мелкозаглубленного фундамента меньше его ширины.

Широко используются мелкозаглубленные фундаменты, поскольку они представляют собой наиболее экономичную систему фундаментов и их относительно легко построить. Тщательное исследование участка фундамента и подробная информация о подповерхностном слое необходимы для проектирования фундамента и предотвращения ухудшения характеристик фундамента в будущем.

Фундаменты мелкого заложения должны отвечать определенным проектным требованиям:

• Безопасность в отношении несущей способности, т. е. превышения прочности на сдвиг нижележащего грунта;
• Контроль чрезмерной осадки, которая может повредить вышележащую структуру или повлиять на функциональность.

Типы

Различные типы мелкозаглубленных фундаментов:

• Рассеянный или изолированный фундамент;
• Ленточный фундамент;
• Мат или подложка;
• Комбинированный фундамент.

Хотите читать дальше?

Проектирование / строительство фундамента

29 апреля 2020 г. | Образование

Фундамент — самая нижняя часть конструкции, передающая нагрузки от надстройки к основанию…

Глубокие фундаменты

29 мая 2019 г. | Образование

Глубокий фундамент — это тип фундамента, который располагается на большей глубине ниже поверхности земли…

LoadCap

18 марта 2014 г. | Программное обеспечение

Реакция грунтового основания в жестких фундаментах

22 сентября 2020 г. | Образование

Введение Для жестких фундаментов аналитические решения упругого полупространст…

Избранные темы

Надежность проектирования фундаментов мелкого заложения с использованием стандартного испытания на проникновение образовательные инструкции Росса В. Буланже и Дж. Майкла Дункана

Задания веб-класса

Внешние ресурсы

• Еврокод 7 — Предыстория и применение: Spread Foundations

Тенденции

Geoengineer.org использует сторонние файлы cookie для улучшения нашего веб-сайта и вашего удобства при его использовании.
Чтобы узнать больше о файлах cookie, которые мы используем, и о том, как их удалить, посетите нашу страницу о файлах cookie. Разрешить куки

сек. 91.1809. ПОЛЕЗНЫЕ ФУНДАМЕНТЫ.

СЕК. 91.1809. ПОЛЕЗНЫЕ ФУНДАМЕНТЫ.

   (Изменено Приказом № 182,850, вступ. в силу 03.01.14.)

   Раздел 1809 CBC принимается посредством ссылки, за исключением разделов 1809.3, 1809.4 и 1809.12, которые не принимаются; и вместо них добавлены подразделы LAMC 91.1809.3, 91.1809.4, 91.1809.7 и 91.1809.12. (В редакции приказа № 185587 от 16.07.18.)

91.1809.3. Ступенчатое основание. (Изменено Приказом № 185,587 от 16.07.18.) Верхняя поверхность фундаментов должна быть ровной. Нижняя поверхность фундаментов должна иметь уклон, не превышающий одну единицу по вертикали на 10 единиц по горизонтали (10-процентный уклон). Фундаменты должны быть ступенчатыми, если необходимо изменить отметку верхней поверхности фундамента или если поверхность земли наклонена более чем на одну единицу по вертикали на 10 единиц по горизонтали (10-процентный уклон). Для конструкций, отнесенных к расчетным категориям сейсмостойкости D, E или F, требование о ступенях также должно применяться к верхней поверхности опорных стен с балками. Фундаменты должны быть усилены четырьмя деформированными арматурными стержнями диаметром 1/2 дюйма (12,7 мм). Два стержня должны быть размещены вверху и внизу фундамента, как показано на рисунке LAMC 1809..3.

Рисунок 1809.3
Ступенчатые фундаменты

91.1809.4. Глубина и ширина фундаментов. (Изменено Постановлением № 185 587, вступ. от 16.07.18.) Минимальная глубина фундаментов ниже поверхности ненарушенного грунта, уплотненного насыпного материала или CLSM должна составлять 12 дюймов (305 мм). Там, где это применимо, также должны быть выполнены требования Раздела 1809.5 CBC. Минимальная ширина фундаментов должна составлять 12 дюймов (305 мм).

91.1809.7. Предписывающие основания для легких каркасных конструкций. (Изм. Приказ № 185587, вступ. от 16.07.18.) Если конкретный проект не предусмотрен, бетонные или каменные фундаменты, несущие стены легкой каркасной конструкции, допускается проектировать в соответствии с таблицей LAMC. 1809 г..7. Предписанные фундаменты в таблице LAMC 1809.7 не должны превышать один этаж над уровнем земли для конструкций, отнесенных к сейсмостойким категориям проектирования D, E или F. a, b, c, d, e

91.1809.12. Деревянные фундаменты. Деревянные фундаменты разрешены для зданий типа V и в других случаях, утвержденных Департаментом. Такие фундаменты должны обрабатываться в соответствии с AWPA U1 (Спецификация товара A, категория использования 4B). Обработанная древесина не требуется, если она размещена полностью ниже постоянного уровня воды или используется в качестве покрытия для деревянных свай, выступающих над уровнем воды над затопленными или болотистыми землями.
