Состав цементного раствора для штукатурки стен: Пропорции разведения цемента с песком

Черновая штукатурка стен

Главная

Полезная информация

Особенности штукатурки стен цементным раствором

Оштукатуривание стен цементно-песчаной смесью – классический способ выравнивания поверхностей. Цементный раствор создает хорошее сцепление с кирпичом или бетоном, заполняя трещины и зазоры. В результате получается долговечное и прочное покрытие.

Зачем нужна штукатурка?

Работы по оштукатуриванию производят в следующих целях:

1. Выравнивание стен при черновой отделке в любых помещениях, в том числе без отопления  и с повышенной влажностью (на балконах, в ванных комнатах).
2. Отделка фасадов.
3. Заделка швов и трещин на стенах внутри и снаружи зданий.
4. Выравнивание поверхностей с сильными дефектами (трещинами, провалами).

Цементно-песчаная смесь подходит для бетонных и кирпичных поверхностей. Для штукатурки каменных и деревянных стен стоит использовать цементно-известковые растворы.

Особенности работы

В состав раствора входят ингредиенты: песок, цемент, вода в определенных пропорциях. На прочность раствора влияет маркировка цемента: марки 150-200 подходят для внутренней отделки, а М-300 и выше используют для наружных фасадных работ. Цемент М-400 и М-500 используют также для приготовления бетона М-300.

Процесс оштукатуривания включает несколько этапов:

1. Подготовка поверхности.

Стены очищают от старого покрытия, если оно было, от пыли и грязи. Затем обрабатывают грунтовкой и оставляют до полного высыхания.

2. Установка направляющих.

Для создания единой плоскости используют маячки – металлический профиль, деревянные рейки или бруски, которые крепят к поверхности на шпаклевку или саморезы. Если крупных дефектов на стене нет, выравнивание можно произвести без маяков.

3. Оштукатуривание.

Наносится не менее двух слоев штукатурки. Первый набрасывается мастерком или ковшиком, если нужен слой потолще. Второй наносят большим шпателем после того, как первый слой схватится. Здесь используется другой способ укладки – снизу вверх, небольшими участками между маяками. Раствор протягивают и выравнивают правилом. Чтобы получить более гладкую поверхность, смесь делают более жидкой (в соотношении 1 к 1 или 1 к 3 цемента и песка).

4. Затирка.

Чтобы сделать поверхность гладкой и подготовить к финишной отделке, после схватывания ее затирают теркой круговыми движениями.

Чтобы штукатурка окрепла, понадобится от 4 до 7 суток. При проведении фасадных работ это время увеличивается до двух недель.

В соответствии с технологией выполнения работ, на каждом этапе используется свой способ нанесения штукатурки.

Распространенные ошибки

Незнание свойств материала или технологии работ часто приводит к тому, что результат оштукатуривания совершенно не радует. Чего нельзя делать при оштукатуривании стен цементным раствором:

1. Ускорять процесс затвердения штукатурки. Нельзя включать отопление или использовать другие способы высушивания, пока не затвердел нижний слой нанесенного раствора. Это может привести к растрескиванию, отслаиванию и разрушению покрытия. Поэтому для высушивания штукатурки нужен хороший, естественный воздухообмен.
2. Наносить штукатурку на сухой кирпич. Если кирпичную стену не увлажнить, она впитает в себя всю воду из раствора, и штукатурка растрескается.
3. Наносить раствор на грязную поверхность. Частицы грязи и пыли мешают материалам сцепиться друг с другом.
4. Наносить цементный раствор на гладкую бетонную стену: в этом случае возможно отслаивание штукатурки. Потому перед нанесением необходимо набросать тонкий слой смеси на бетон, создавая небольшие шероховатости.

Чтобы покрытие получилось прочным и долговечным, нужно обращать внимание на должный уровень подготовки стены к нанесению штукатурки. Ее нужно обеспылить, обезжирить, прогрунтовать. Вся площадь поверхности должна быть одинаковой по свойствам. Существуют и требования к самому составу и технике нанесения: смесь не должна быть слишком густой или жидкой, а слой – слишком толстым или тонким. Тогда штукатурка не осыпется, не растрескается, а образует ровное, надежное покрытие.

• Предыдущая статья Что такое цементация грунта?
• Следующая статья Технология заливки бетонных полов

Что ещё почитать

Для чего применяют «легкий бетон»?

Обзор популярных добавок для бетона

Пропорции цементного раствора для кладки кирпича

пропорции для штукатурки стен, для фундамента

Существуют определенные правила, позволяющие должным образом соединить все компоненты, входящие в цементный раствор.

 Пропорции, которые должны неукоснительно выполняться, помогут оштукатурить самые различные виды стен наилучшим образом.

Цементный раствор

Для приготовления правильного раствора для штукатурки к вяжущему веществу в определенных пропорциях добавляют специальные заполнители. Без них смесь не будет обладать достаточной прочностью и вязкой. При высыхании такая штукатурка будет растрескиваться и осыпаться. Поэтому цементные растворы для штукатурки стен, фундамента всегда комбинируют с другими веществами в определенных пропорциях. Их тщательно перемешивают.

В роли вяжущего компонента в подобных разновидностях смесей присутствует цемент, к которому могут добавлять глину или известь. Выбор дополнительных составляющих зависит от типа производимых работ.

Цементный раствор, пропорции которого определяют в зависимости от его состава, в качестве заполнителя содержит песок. Именно этот компонент придает смеси прочность.

Виды цементных растворов для штукатурки

В зависимости от типа вяжущего компонента выбирают и пропорции цементного раствора для штукатурки. На основе этого материала существуют цементные, цементно-известковые и глиняно-цементные разновидности смесей.

Цементный раствор в определенной пропорции используют для сырых помещений, для обработки нижней части фундамента, наружных стен и цоколей. Если в такую смесь добавить водонепроницаемые добавки, то штукатурка будет играть роль изоляции. Цементный раствор, пропорции для штукатурки которого являются довольно несложными, позволяет наносить его на довольно большие площади.

Цементно-известковый раствор применяют для наружных стен влажных помещений. Его укладывают тонким слоем. Он пластичнее, чем цементная смесь.

Глиняно-цементный раствор вполне пригоден для оштукатуривания стен внутри помещения с нормальным уровнем влажности. Наружные работы из такого материала производят только в сухом климате.

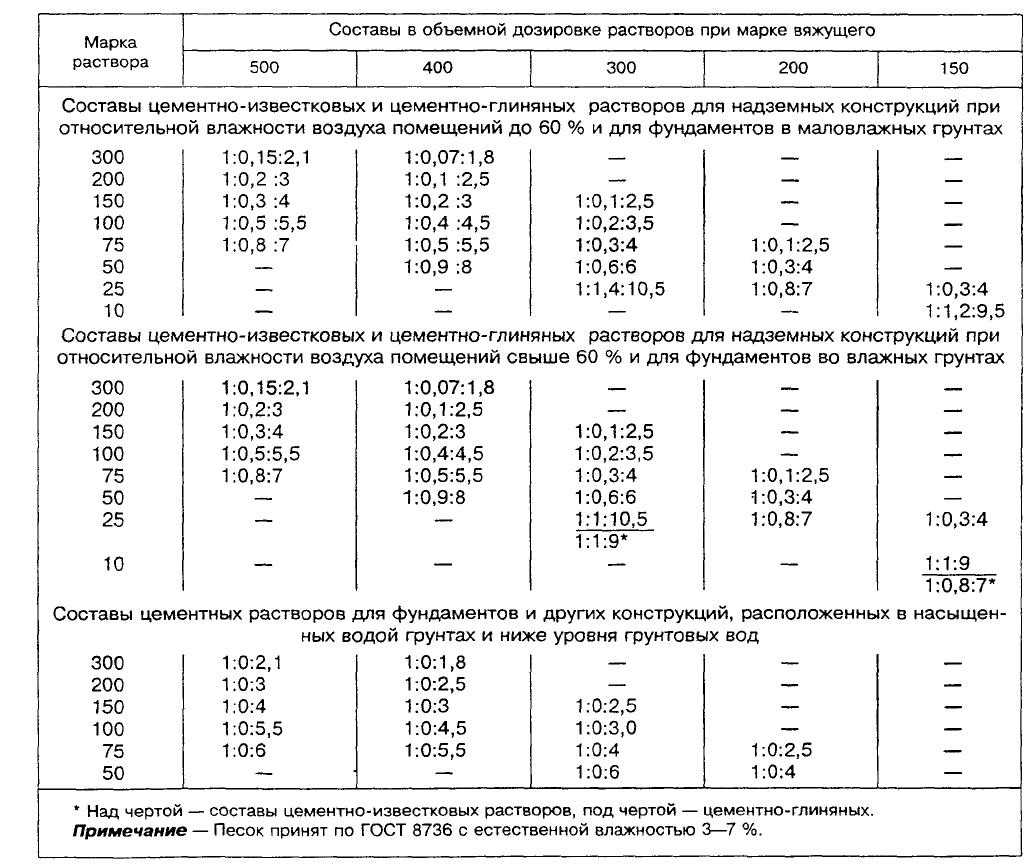

Пропорции для цементного раствора

Цементный раствор известен строителям уже давно. Это довольно жесткая смесь, которую не так просто нанести ровно на поверхность. Смесь может храниться около часа до начала работы.

Чтобы приготовить такой цементный раствор, применяют следующие пропорции. На одну часть основы приходится от 1 до 6 частей песка. Чем больше заполнителя, тем более жесткий продукт получится в итоге. Пластичнее должен быть цементный раствор для штукатурки стен. Пропорции такой смеси должны быть не больше 1:3. Затем к сухой смеси добавляется вода. Ее потребуется столько, чтобы раствор получился хорошей консистенции, при которой его удобно будет наносить на поверхность.

Расход цемента при повышении пластичности материала увеличивается. Зато его можно легко наносить на стену, а затем правильно выравнивать.

Пропорции для цементно-известкового раствора

Состав цементно-известкового раствора позволяет ему быть более пластичным, по сравнению с цементными смесями. Это очень хороший цементный раствор для фундамента. Пропорции его компонентов могут быть самыми разнообразными. Чаще всего строители применяют такое соотношение частей цемента-извести-песка: 1х2х8, 1х2х9, 1х3х12, 1х3х15.

Марку такого цементно-известкового раствора определяют по марке цемента. Приготовить такие соотношения компонентов возможно разными способами. Например, сначала можно смешать сухие цемент и песок, а затем добавить к ним известковое молоко. Его готовят путем смешивания известкового теста с водой.

Можно также применять этот компонент в неразведенном водой состоянии. Его смешивают с песком, а затем добавляют воду. В полученную смесь цемент добавляют в последнюю очередь и тщательно все перемешивают.

Полимерные добавки

В современных строительно-ремонтных работах применяют цементные смеси, приготовленные на основе обогащенных полимерами материалов. Они значительно повышают пластичность, которой обязательно должен обладать цементный раствор для штукатурки стен. Пропорции таких добавок характеризуются высокой точностью, так как их рассчитывают в лабораторных условиях. Это готовые для использования смеси.

Цементный раствор, обогащенный подобным образом, обладает рядом преимуществ. Его расход значительно меньше, а применение штукатурной сетки вообще не потребуется. Повышенная эластичность сделает покрытие стойким к переменам температуры и влажности. Оштукатуренные поверхности будут пропускать воздух, что будет препятствовать образованию на поверхности грибков и микроорганизмов.

Для обычного рядового потребителя применение подобных смесей очень удобно. Ведь потребуется всего лишь добавить воды в цементный раствор. Пропорции компонентов уже были высчитаны технологами предприятия, выпустившего такой продукт.

Качественный раствор

Для тех, кто готовит раствор самостоятельно, следует придерживаться технологии создания смеси. Для этого исходные материалы первоначально просеивают через сито. Это поможет добиться однородной консистенции.

Далее следует придать раствору необходимую жирность. Смесь может быть повышенной, нормальной жирности или тощей. Жирный раствор содержит большое количество вяжущего компонента. Он будет быстро растекаться и оседать. Нормальный уровень жирности должно обеспечить приготовление цементного раствора. Пропорции компонентов в этом случае соблюдены наиболее гармоничным образом. Тощие растворы обладают высоким содержанием заполнителя. Они жесткие и при высыхании будут растрескиваться.

Консистенция раствора должна быть удобной для работы, а все его компоненты в обязательном порядке тщательно перемешиваются до однородной массы.

Ознакомившись с основными разновидностями смесей на основе цемента можно правильно подобрать их разновидность для определенного типа работ. Для каждого типа основания следует применять соответствующую смесь для оштукатуривания.

Четкое выполнение технологии поможет приготовить правильный цементный раствор. Пропорции его компонентов, выдержанные в соответствии с нормами и требованиями проведения строительных работ, станут гарантией долговечности и функциональности материала.

ШТУКАТУРНЫЙ РАСТВОР В КАЧЕСТВЕ ИЗОЛЯЦИОННОГО И СОЕДИНИТЕЛЬНОГО МАТЕРИАЛА

Оштукатуривание – это процесс нанесения строительного раствора на поверхность для склеивания кирпичей, а также для покрытия их изнутри снаружи и потолочным раствором. Существуют разные марки и типы гипсовых растворов, а также способы нанесения одного и того же. Чтобы понять состав штукатурного материала или раствора, он состоит из цемента и песка с добавками в зависимости от требований. Например, при кладке кирпичей состав раствора отличается от того, что используется внутри или снаружи и на потолке. Миномет, необходимый для химически/тепло/водостойкого раствора, отличается.

Важные факторы, которые следует учитывать при выборе цемента:

Крайне важно, чтобы цемент не схватывался ни слишком быстро, ни слишком медленно. В первом случае может не хватить времени для транспортировки и укладки бетона до того, как он станет слишком жестким. Во втором случае слишком длительный период схватывания имеет тенденцию чрезмерно замедлять работу, а также может отсрочить фактическое использование конструкции из-за недостаточной прочности в желаемом возрасте.

o   Схватывание не следует путать с закалкой, под которой понимается увеличение механической прочности после достижения определенной степени сопротивления проникновению запрессованного в нее специального приспособления.

o   Время схватывания – это время, необходимое для затвердевания цементного теста до определенной консистенции.

o Косвенно связан с начальной химической реакцией цемента с водой с образованием алюмосиликатного соединения.

o   Время начального схватывания – это время, когда паста начинает терять свою пластичность.

o   Испытание на время начального схватывания важно при транспортировке, укладке и уплотнении цементного бетона.

o   Для замедления процесса гидратации или затвердевания требуется время первоначального схватывания.

o   Время окончательного схватывания – это время, когда паста полностью теряет свою пластичность.

o   Это время, необходимое для того, чтобы цементная паста или цементный бетон достаточно затвердели и приобрели форму формы, в которой они отлиты.

·        Определение периода времени окончательного схватывания облегчает безопасное удаление лесов или опалубки. За это время практически завершается первичная химическая реакция цемента с водой.

ТРЕБОВАНИЯ К ХОРОШЕМУ ШТУКАТУРУ

Штукатурный материал должен соответствовать следующим требованиям:

§ Он должен прилипать к фону и оставаться приклеенным при любых колебаниях времени года и других атмосферных условиях.

§ Он должен быть твердым и прочным.

§ Должен обладать хорошей обрабатываемостью.

§ Должна быть возможность применения при любых погодных условиях.

§ Должно быть экономически эффективным.

§ Должен эффективно предотвращать проникновение влаги.

ВИДЫ РАСТВОРОВ ДЛЯ ШТУКАТУРКИ

Выбор типа штукатурки зависит от следующих факторов:

§ Наличие вяжущих материалов.

§ Требования к долговечности.

§ Требования к отделке.

§ Атмосферные условия и колебания погоды.

§ Расположение поверхности (т. е. открытая поверхность или внутренние поверхности).

ЦЕМЕНТНЫЙ РАСТВОР

Цементный раствор является лучшим раствором для наружных штукатурных работ, поскольку он практически не гигроскопичен. Известковая штукатурка также предпочтительнее в помещениях и т. д., а также во влажном климате. Цементный раствор намного прочнее известкового. Пропорция смеси (т. е. цемента :  песок) может варьироваться от  1:4 до 1:6 . Песок, используемый для штукатурки, должен быть чистым, крупным и угловатым. Цементная штукатурка наносится либо в два, либо в три слоя, первый из которых встречается чаще. Для некачественных работ иногда применяется однослойная штукатурка.

КОЛИЧЕСТВО СЛОЕВ ШТУКАТУРКИ Фон, на который наносится штукатурка, зависит от типа конструкции стены, например, кладка из случайного щебня (R.R.), кладка из крупного щебня, кирпичная кладка

ДВУХСЛОЙНАЯ ШТУКАТУРКА: Применяется следующая процедура:

§ Фон подготавливается путем зачистки шва на глубину 20 мм, очистки поверхности и ее тщательного увлажнения.

§ Если оштукатуриваемая поверхность очень неровная, перед нанесением первого слоя наносится предварительный слой для заполнения пустот.

§ Наносится первый слой или штукатурный слой толщиной, равной указанной толщине штукатурки за вычетом 2–3 мм. Для того, чтобы поддерживать равномерную толщину штукатурки, размер 15 см х 15 см. Таким образом формируются две точки по вертикали на расстоянии около 2 м, которые выравниваются с помощью отвеса. Ряд таких вертикальных стяжек формируется на подходящем расстоянии друг от друга. Затем на поверхность между последовательными стяжками наносится цементный раствор, после чего поверхность надлежащим образом обрабатывается.

§ Перед затвердеванием штукатурки ее соответствующим образом обрабатывают, чтобы обеспечить механический ключ для окончательного или финишного покрытия. Шпаклевочный слой наносится шпателем, вбивая раствор в швы и на поверхность. Шпаклевку выдерживают во влажном состоянии не менее 2 дней, а затем дают полностью высохнуть.

§ Толщина финишного или финишного слоя может варьироваться от 2 до 3 мм. Перед нанесением последнего слоя шпатлевку равномерно увлажняют. Окончательный слой наносится деревянными терками на идеально ровную поверхность и обрабатывается стальными мастерками. Насколько это возможно, финишное покрытие следует наносить сверху вниз  и завершать за одну операцию, чтобы устранить следы от стыков.

ТРЕХСЛОЙНАЯ ШТУКАТУРКА

Процедура нанесения трехслойной штукатурки аналогична двухслойной, за исключением того, что наносится промежуточный слой, известный как плавающий слой . Целью этого слоя штукатурки является приведение штукатурки к ровной поверхности. Толщина штукатурного слоя, плавающего слоя и отделки сохраняется от 9 до 10 мм, от 6 до 9 мм и от 2 до 3 мм соответственно. Шпаклевка делается шероховатой.

Плавающее покрытие наносится примерно через 4–7 дней после нанесения первого слоя . Финишный слой можно наносить примерно через 6 часов после нанесения плавающего слоя.

Штукатурка в один слой находится в плохом качестве для ректификации. Наносится так же, как и двухслойная штукатурка, за исключением того, что штукатурный слой, как и двухслойная штукатурка, наносится сразу же после того, как он достаточно затвердеет.

ПОДГОТОВКА ФОНА

При оштукатуривании новых поверхностей все кладочные швы должны быть зачищены на глубину 10 мм в кирпичной кладке и 15 мм в каменной кладке для обеспечения сцепления со штукатуркой. Все остатки раствора и пыль, а также цементное молоко (в случае свежеуложенного бетона) следует удалить с помощью жесткой проволочной щетки. Любые неровности выравниваются до применения рендеринга. При нанесении в три слоя локальные выступы не должны выступать за общую поверхность более чем на 10 мм, а локальные углубления не должны превышать 20 мм. Для двухслойной штукатурки эти ограничения составляют 5 мм и 10 мм соответственно. Поверхность должна быть промыта чистой водой и поддерживаться равномерно влажной для обеспечения оптимального всасывания. Ни в коем случае поверхность не должна быть настолько влажной, что это приведет к соскальзыванию сырого раствора, или настолько сухой, чтобы вызвать сильное всасывание, которое удаляет влагу из раствора и делает его слабым, пористым и рыхлым. Если штукатурка будет наноситься на старую поверхность, необходимо очистить ее от грязи, масла, краски и т.п. Отслоившийся и осыпающийся слой штукатурки необходимо удалить на всю толщину, а поверхность фона следует обнажить, а швы тщательно зачистить. Поверхность следует мыть и поддерживать во влажном состоянии, чтобы добиться оптимального всасывания.

ДЕФЕКТЫ В ШТУКАТУРКЕ

В штукатурных работах могут возникать следующие дефекты:

1.    Вздутие оштукатуренной поверхности

Это образование небольшого пятна вздутие гипса за пределы оштукатуренной поверхности, возникающее позднего гашения строчных частиц в штукатурке.

2.    Растрескивание

Растрескивание представляет собой образование трещин или трещин в штукатурке, возникающее по следующим причинам:

§ Несовершенная подготовка фона.

§ Конструктивные дефекты в здании.

§ Неровность поверхности.

§ Движения на заднем плане из-за теплового расширения или быстрого высыхания.

§ Движения самой штукатурной поверхности вследствие расширения (в случае гипсовой штукатурки) или усадки (в случае известково-песчаной штукатурки).

§ Чрезмерная усадка из-за нанесения толстого слоя.

§ Дефект изготовления

3.    Растрескивание: Это образование ряда волосяных трещин на оштукатуренной поверхности по тем же причинам, которые вызывают растрескивание.

4.    Высолы: Это беловатое кристаллическое вещество, которое появляется на поверхности из-за присутствия солей в гипсовых материалах, а также в строительных материалах, таких как кирпичи, песок, цемент и т. д., и даже в воде. Это дает очень плохой внешний вид. Влияет на сцепление краски с поверхностью стены. Высолы можно в некоторой степени удалить путем многократного мытья поверхности сухой щеткой.

5.    Отслаивание: Это образование очень рыхлой массы на оштукатуренной поверхности из-за плохого сцепления между последовательными слоями.

6.    Отслаивание: Полное смещение части оштукатуренной поверхности с образованием заплаты. Это также является результатом несовершенной связи.

7.    Растрескивание: Это образование конической дыры в оштукатуренной поверхности из-за присутствия некоторых частиц, которые расширяются при отверждении.

8.     Пятна ржавчины: Иногда образуются при нанесении штукатурки на металлические рейки.

9.    Неровная поверхность: Это получается исключительно из-за плохого качества изготовления

Мы в PROTECTGROUP разработали универсальный гипсовый раствор, который можно использовать для крепления кирпичей, штукатурки внутри снаружи и потолка. Мы также разработали раствор с использованием строительных отходов с хорошими вяжущими и гидроизоляционными свойствами, трещиностойкостью и термостойкостью. Для удовлетворения требований к химической стойкости для промышленных и очистных сооружений и т. д. у нас есть различные марки, а также теплостойкость и огнестойкость.

Виды штукатурки для приклеивания кирпичей, облицовки внутри снаружи и потолка кроме торкретирования/для крепления плиток и подкладочного материала к ним.

Все это доступно у нас под торговой маркой PERFECTPLAST.

Расширенная металлическая штукатурка Усиление рамной конструкции стены

В настоящее время рамная конструкция широко используется в зданиях, таких как жилые дома, торговые помещения, офисы и так далее. Преимущества рамной конструкции – большая площадь, гибкость и изменчивость. А заполняющая стенка – необходимая ограждающая конструкция для каркасной конструкции. Он может не только выполнять функцию использования, но также украшать и защищать основную конструкцию здания. Но каркасная конструкция иногда вызывает трещины и полости на стене. Эта статья о том, как предотвратить трещины в стене с помощью просечно-вытяжной сетки и стекловолокна, чтобы улучшить качество строительства.

Штукатурка из просечно-вытяжного металла для усиления стены каркасной конструкции.

Причина в том, что стена, заполненная каркасной конструкцией, имеет трещины.

• Штукатурный материал.

  Бетонная пустотелая кладка имеет большую усадку и отличается хранением. Кирпичная кладка будет иметь трещины, когда она используется для строительства без полной усадки. Гипсовый раствор отличается от кладочного раствора, и степень усадки также различна. Это может привести к трещинам. И когда соединение не прочное, это также может привести к трещинам и полости.

  Формула песка не соответствует стандарту. Содержание ила в песке зашкаливает.

  Разновидность и прочность цемента не подходят для строительства. Шлакоцемент большой усадки и пуццолановый цемент вызовут трещины. Обычный силикатный цемент также вызывает трещины. Гипсовый раствор слишком твердый, и с ним трудно обращаться.

  Слой защиты от ржавчины не подходит для просечно-вытяжного листа. Сетка из стекловолокна будет подвергаться коррозии из-за щелочности. Трещины и полости появятся со временем. Когда положение армированной сетки неправильное или армированная мера нецелесообразна, также могут возникнуть трещины.

  Штукатурный материал (цементный раствор, гипсовый раствор, смешанный раствор) является хрупким материалом и легко подвергается воздействию температуры. Там может быть трещина на штукатурном слое.

  Интерфейсный агент не подходит. Соединение не является прочным, если количество агента не является точным. Штукатурка вызовет трещины и полость при нарушении соединения.

• Инструменты.

  Растворосмесительная машина слишком старая и не может равномерно смешивать цемент. Слой штукатурки трескается, когда мы поливаем стену водой. Транспортная техника не могла нормально работать. Раствор может потерять свою активность или затвердеть при транспортировке на строительную площадку. Таким образом, это может вызвать трещины, когда для штукатурки используется неправильный раствор.

• Рабочие.

  Оператор не обращает внимания на качество и не обрабатывает машину по заданной технологии. Скрытая опасность качества вызовет трещины.

• Окружающая среда.

  Здесь жарко и сухо, так что стена треснет, если консервация будет недостаточной. Штукатурка не прочная, если слой штукатурки влажный из-за дождя до того, как штукатурка затвердеет. Если зимой не принять антифриза, штукатурка может треснуть из-за повреждений от мороза. Если штукатурный слой не застыл и подвергается воздействию сильного ветра, это может привести к появлению трещин. При сильном ударе по штукатурке могут появиться трещины.

• Строительная техника.

  1. Возведение стены-наполнителя: построить стену-наполнитель можно быстро. Но если высота здания превышает норму и стена плохо оседает, при штукатурке будут трещины. Соединение между распоркой сдвиговой стены и стеной не является прочным. Позиция некоторых структур не является разумной. Бетон верхней стены рыхлый. Миномет не полный. Все вышеперечисленные причины могут стать причиной появления трещин на штукатурном слое.
  2. Оштукатуривание основания: Поверхность бетона гладкая. Основание перед оштукатуриванием не поливают водой. Масляное пятно, жидкость для ухода и пыль не удаляются. Мера усиленной конструкции не является разумной. Соединение между стальной сеткой и штукатурным слоем. Отверстие в стене не забито. Прочность штукатурки отличается от базовой стены.
  3. Технология штукатурки: Толщина слишком толстая, когда мы штукатурим. Толщина более 35 мм и нет просечно-вытяжного листа для армирования стены. Штукатурный слой не мелкозернистый и аккуратный. Соотношение цемента и раствора не является разумным. Время консервации не подходит.

Меры по предотвращению растрескивания рамных конструкций.

• Основные причины того, что рамная конструкция трескается.

  1. Рабочие не по стандарту строят каркасную конструкцию и штукатурят.
  2. Стенка-наполнитель деформируется, когда стенка-наполнитель сжимается сама по себе.
  3. Нет усиленной меры по соединению между разными матрицами. Или мы не выбираем правильную усиленную структуру.
  4. Штукатурный материал недостаточно стабилен. Со временем он будет деформироваться.
  5. Слой штукатурки теряет слишком много воды. Штукатурка замерзает зимой. Из-за штукатурки сильно ветрено. Штукатурка деформируется под другим прессом. Консервация не вовремя.

• Меры по устранению трещин.

  • Рабочие.

    Мы должны усилить управление рабочими. Мы должны общаться с рабочими. Мы можем использовать производство, чтобы сообщить рабочим цель, которую мы хотим. Мы говорим о технологии, процессе, страховках, стандартах и ​​технической подготовке. Проверка смешивания, обработки основания, штукатурки и консервации должна быть своевременной, чтобы мы могли вовремя обнаружить проблемы и решить их.

  • Машина.

    Мы должны проверять блендер и другие машины на использование и техническое обслуживание машин.

  • Окружающая среда.

    Консервацию надо успеть в сезон дождей. Водонепроницаемость должна быть установлена ​​до затвердевания штукатурного слоя. Меру защиты от ветра следует устанавливать при сильном ветре.

  • Материал.

    1. Кирпичная кладка должна храниться не менее 28 дней, после чего используется для строительства.
    2. Материал строительного раствора должен быть таким же, как и штукатурный раствор.
    3. Материалом для цементного раствора является обычный портландцемент марки 32,5 по прочности. Соотношение цемента, воды: зольного остатка = 1:3. Соотношение раствора, вода: поверхностная зола = 1:2,5. Содержание песка, ила и комка не должно быть более 3 %. Мы должны просеять цемент и очистить песок.
    4. Диаметр проволоки из просечно-вытяжного листа более 1,4 мм. Отверстие сетки менее 15 мм. Отверстие в сетке ромбовидное. Материал сетки из стекловолокна – антищелочное стекловолокно. Волокно является экологически чистым волокном.

• Технология строительства.

  1. Стена-наполнитель: Оштукатуривание начнется, когда каменная стена будет построена в течение семи дней. Стеновая распорка должна иметь более 2 корней и диаметр проволоки 10 мм. Колонна ставится через 4 метра и соединяется со стеной. Ширина колонны 240 мм, а толщина такая же, как у стены. Есть четыре стальных стержня, диаметр проволоки которых составляет 14 мм. Размер стального обруча 200 мм, диаметр проволоки 6 мм. Расстояние между сталями 100 мм с обеих сторон. Глубина от балки до стены более 250 мм. Раскос стены, сталь и колонна из стального стержня должны быть плотно соединены с закладной деталью.
  2. Базовая стена: Очистите масляные пятна, ржавчину, отвердитель и оставшийся раствор. Полейте стену водой и сделайте консервацию перед штукатуркой. Закрепляем бетонную просечно-вытяжную панель железной панелью с гвоздевой подушкой 1 мм. Расширенный металл фиксируется цементным стальным гвоздем к кладке. Толщина просечно-вытяжного листа, которым покрыта конструкция каркаса, должна быть более 100 мм. При толщине слоя штукатурки более 35 мм после поливки основания заделывают стальной стержень из проволоки диаметром 10 мм. И это для установки просечно-вытяжного листа послойно. Профнастил следует укладывать на кладку перед оштукатуриванием.
  3. Штукатурка: Толщина слоя 5–7 мм.
