Состав стяжки для водяного теплого пола: Стяжка для водяного теплого пола

состав смеси, толщина, правила заливки

Стяжка является важным этапом монтажа тёплого пола. Эта работа требует ответственности от мастера, так как от качества выполнения зависит то, как внешне будет выглядеть пол, а также то, насколько хорошо система будет справляться со своими основными функциями по обогреву.

• Функции стяжки
• Состав смеси
• Толщина
• Как правильно сделать стяжку под теплый пол своими руками

Функции стяжки

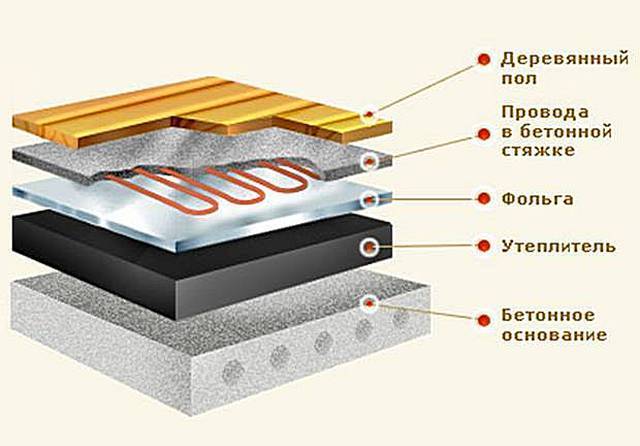

Система обогрева теплый пол сконструирована из нескольких слоев, у каждого из которых имеется свое предназначение. Стяжка для теплого электрического и водяного пола – это неотъемлемое, связующее звено всей системы, от которого будет зависеть эффективность обогрева. Поэтому необходимо знать, как правильно залить стяжку под теплый пол.

Стяжка выполняет ряд функций:

1. Во-первых, он выступает защитой от любых механических повреждений, а если речь идет об электрическом теплом поле, то здесь она еще и не позволяет проникать воздуху в систему;
2. Во-вторых, стяжка выступает своего рода напольным радиатором, достаточно большим по площади, она отвечает за равномерно распределение тепла не только по поверхности пола, но и по всему помещению;
3. В-третьих, она является ровной поверхностью, поэтому основное покрытие будет ложиться на нее хорошо, без всяких выступов и вмятин.

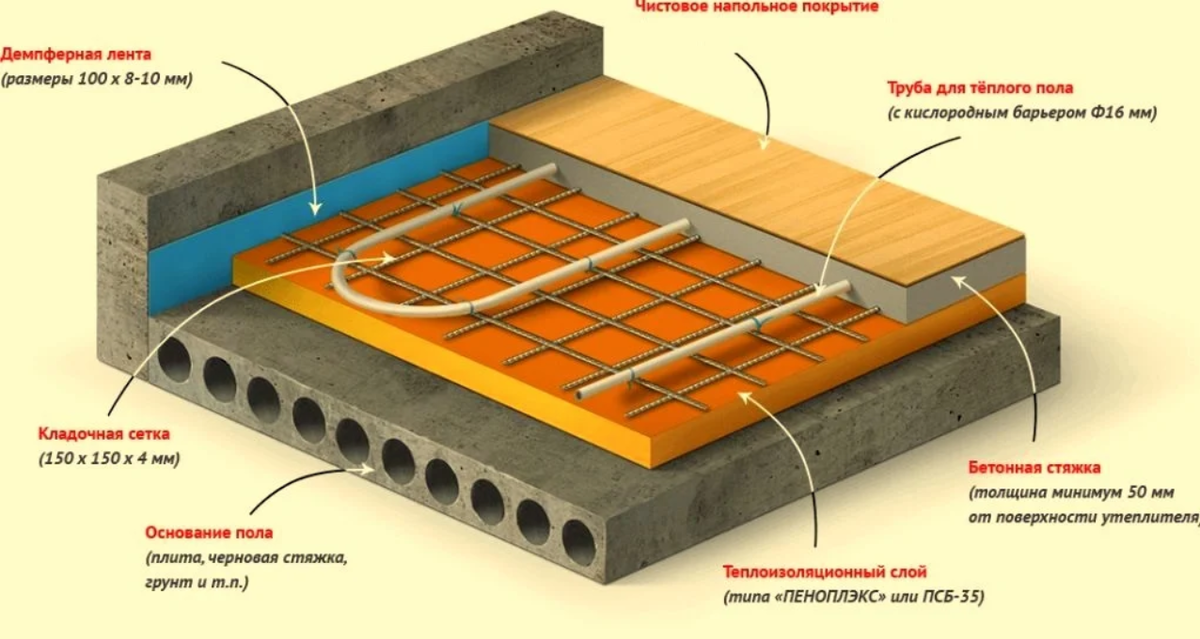

Стяжка для теплого пола

По большому счёту, стяжка под тёплый пол является слоем бетона, что наносится поверх чернового напольного покрытия. Стандартная стяжка подразумевает её неоднократное устройство, причём каждый слой имеет своё предназначение:

1. Первый слой наносится на черновую поверхность (черновая стяжка). Он необходим для того, чтобы выровнять пол. Этот пункт нельзя пропускать, выравнивание производится на любом покрытии.
2. Второй слой делается на тепловую изоляцию. Он необходим для создания основы, на которую в будущем будет производиться монтаж кабеля обогревательного пола.
3. Последний слой покрывает тёплый пол и обеспечивает распределение тепла по поверхности. Плюс ко всему, финишное покрытие является основой для чистового покрытия.

Стяжка под тёплый пол играет большую роль. Правда, она делает покрытие толще, а высоту комнаты меньше, что зачастую становится причиной для отказа монтажа водяной системы. Электропол не так сильно сокращает и без того полезное пространство.

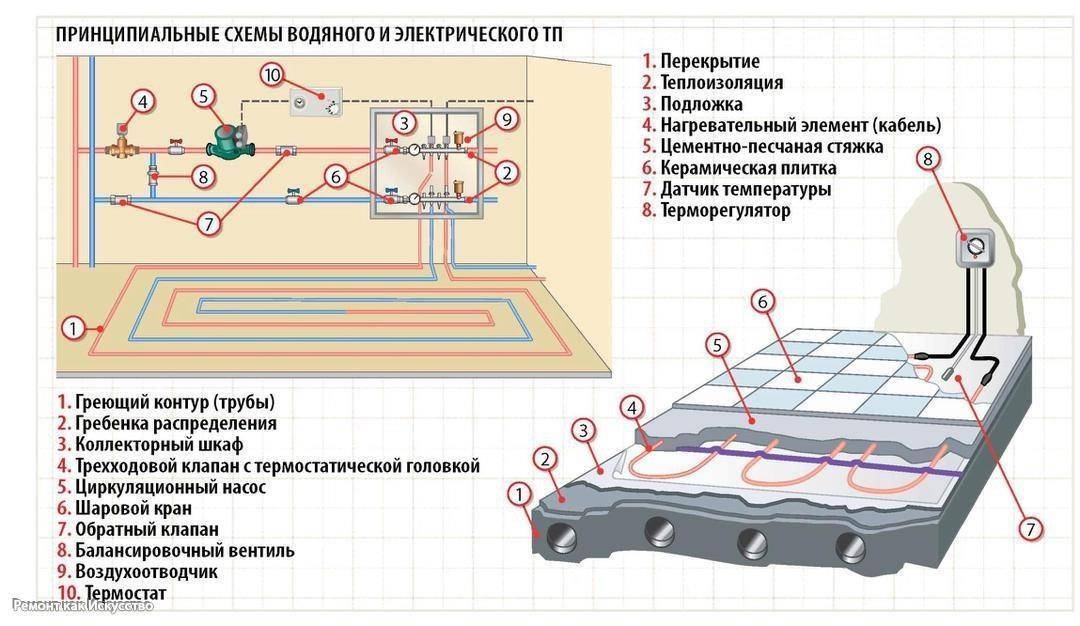

Выбираем между электрическим и водяным теплым полом.

Состав смеси

Мнения на счет того каким видом стяжки для теплого пола лучше всего воспользоваться — расходятся, поэтому однозначного ответа нет. Одни отдают предпочтение сухой стяжке, в состав ее входят сухие материалы. Вам не придется выжидать время, пока раствор высохнет. Другие же выбирают мокрую стяжку, и таких пользователей большинство.

Для обустройства теплого пола вы можете выбрать одну из предлагаемых смесей:

1. Раствор из песка и цемента, замешивается в соотношении 1:3 соответственно. Такой раствор может применяться для стяжки водяного и электрического пола.
2. Раствор бетона, в состав которого входит мелкозернистый наполнитель. Специалисты говорят о том, что такая стяжка — наиболее подходящий вариант для водяных конструкций, поверхность не будет растрескиваться.
3. Самовыравнивающиеся смеси нашли свое активное применение в заливке электрических теплых полов, с ними очень легко работать, выполняя стяжку теплого пола своими руками.
4. Есть и специальные смеси, которые пригодны только для теплых полов и никаких других систем обогрева. По составу они различаются, в специализированных магазинах вы найдете много разнообразных смесей. Плиточный клей применяют при укладке кабельного пола.

Какой должна быть температура теплого пола?

Существуют и другие пропорции, к ним прибегают в зависимости от типа пола, который планируется делать. Когда после того, как стяжка застынет, начинается укладка паркета, кафеля или ламината, тогда на одну долю цемента необходимо добавить пять долей песка, а также воды (0,7 долей).

Если планируется использовать мягкие материалы в качестве напольного покрытия, например, ковролин или линолеум, то состав бетона для стяжки тёплого водяного пола может соответствовать таким значениям: цемента 1 часть, песка – четыре и воды – 0,7 частей.

Добавка щебня подразумевает пропорции следующее: цемент – 1 часть, песок – 3 части, щебень – 5 частей. Как правило, воды добавляется до половины цементного веса.

Для сокращения временных затрат используют готовые смеси. Как ими пользоваться написано в инструкции, которые прилагаются.

Чтобы напольное покрытие было максимально прочным, используйте арматурную сетку, а чтобы составы были более стойкими к ним можно добавить пластификаторы и микрофибру.

Какую бы смесь вы не выбрали, в любом случае, выполняя стяжку теплого пола, четко соблюдайте все пропорции.

Толщина

В процессе работы многие пользователи задаются вопросом: какая должна быть толщина стяжки для теплого пола?

А этот параметр является очень важным, на этот счет есть четко описанные правила, соблюдение которых не подлежит сомнению:

1. Толщина стяжки по всей площади помещения должна быть идентичной. Только таким образом будет достигнут равномерный обогрев и высокая теплоотдача. Ни в коем случае нельзя осуществлять заливку стяжки под теплый пол до того времени, пока не будут устранены все выпуклости, ямки и складки на черновом полу.
2. Важно, чтобы покрытие не было слишком тонким. Недостаточная толщина скажется на неравномерности прогрева пола, количество накапливаемого тепла будет мизерным и поверхность очень быстро остынет. Также тонкий слой может стать причиной растрескивания материала.
3. Также недопустимо использовать слишком толстый слой, поскольку в такой ситуации тепло, наоборот, будет задерживаться внутри конструкции.

Только соблюдение баланса и точных пропорций позволит достичь высокой эффективности обогрева.

Какая толщина стяжки для тёплого водяного пола оптимальна? Заливка минимум 5 см от слоя теплоизоляции. В противном случае появятся трещины уже в первом эксплуатационном сезоне. Для электрической кабельной системы это 2,5 см, для плёночной – 1 см.

Как правильно сделать стяжку под теплый пол своими руками

Для того, чтобы процедура обвенчалась успехом, только лишь придерживаться технологии укладки — недостаточно. Особого внимание заслуживают и организационные этапы, поэтому изначально нужно хорошо подготовить основание.

Осуществить это можно несколькими путями:

1. Основание из плит перекрытия. Изначально необходимо утилизировать все ненужные предметы с поверхности и хорошенько очистить ее. После этого на поверхность плиты нужно уложить грунт глубокого проникновения или бетон-контакт. Для обработки применяется обычный малярный валик.
2. Основание из утеплителя и нагревательных элементов. Здесь также нужно освободить поверхность от всего лишнего и избавиться от любых загрязнений.
3. Основание из земли. Первое, что нужно сделать — это усыпать землю песком, толщиной в 100-150 мм. Далее нужно расстелить гидроизоляционный материал, чаще всего предпочтение отдается полиэтиленовой пленке. Уже на пленку нужно поместить армирующую сетку. И финишная прямая — это заливка смеси из бетона.

Многие пользователи не знают, какую сетку использовать для стяжки теплого пола. Здесь все просто — для водяного теплого пола надо выбирать специальную металлическую (армированную сетку) с размером ячеек от 50х50 до 100х100 мм. Для электрического — нужна полимерная сетка (размер ячеек — 20х20 мм).

Далее переходим к стадии — установка маяков. Этому процессу нужно уделить особое внимание и быть предельно аккуратными, поскольку от вашей внимательности и точности в монтаже будет зависеть ровность пола в горизонтальной плоскости.

Но, устанавливать маяки не обязательно.

Технология укладки без использования маяков популярна в ситуациях, когда осуществляется заливка цементно-песчаной стяжки в малых по размеру помещениях.

Она просто выравнивается правилом со вставкой. Укладка стяжки начинается от дальнего угла. Готовую смесь нужно вылить на пол и выровнять. После того, как она станет твердой, выливается тонкий слой самовыравнивающихся полов. Они растекаются по поверхности, и как итог вы получаете ровное и прочное заключительное покрытие.

Маяки устанавливают для заливки полов в больших домах или квартирах, где очень трудно выявить уровень горизонта на глаз. В качестве маяков выступает профиль с размером ребра 10 мм. В процессе укладки следует выдерживать шаг в 500-700 мм.

Фиксируется он на растворе. Изначально, нужно сделать разметку комнаты, вдоль длинной стены нужно расположить лазерный уровень, и только потом отмечать на ней линию монтажного горизонта.

После того, как все вышеописанные действия будут выполнены, на раствор кладется первый маячковый профиль.

Выравнивание его производится по линии на стене. Остальные маяки устанавливают, согласно заданному шагу. Горизонт с первого профиля переносят с помощью строительного уровня. В конце нужно удостовериться в наличии всех маяков и дать им постоять сутки, за это время раствор затвердеет.

Следующий этап — заливка стяжки.

На этой стадии приступаем к обрамлению комнаты по периметру. Для этого нужно обзавестись демпферной лентой. Это специальный полимер, обклеивать стены нужно на уровне пола. Лента образует буферный участок между стяжкой и ограждающими конструкциями.

Демпферная лента — очень важная составляющая, она не позволяет теплу улетучиваться через стены, а также выступает защитой для стяжки от растрескивания, в случае перепада температурных режимов.

После того, как армирующая сетка будет уложена, нужно удостовериться в том, что вся система функционирует. Особенно если речь идет о водяном поле. Если в нем присутствуют течи, то покрытие пола срочно надо переделать.

Далее можно заливать цементно-песчаный состав на теплый пол. Важно, чтобы в этот момент температура в помещении находилась в промежутке +5-25°С. Заливать смесь необходимо с дальнего угла. После того, как раствор будет на поверхности, вам нужно хорошенько его выровнять.

Как с заливкой будет закончено, нужно выждать несколько недель до полного высыхания стяжки. Можно закрыть пол пленкой.

Еще один немаловажный этап — это устройство деформационных швов. Они нужны для нивелирования изменений размера стяжки от температурных колебаний. Прорезать их следует спустя сутки после заливки стяжки с шагом 1500-2000 мм или при площади помещения не более 25м². После этого швы нужно заполнить герметиком и заделать раствором.

Спустя сутки после того, как основные работы будут закончены, нужно удалить маяки и заделать швы, используя для этого цементно-песчаную смесь.

Стяжка готова и уже по такому прочному и надежному основанию можно производить укладку любого финишного покрытия.

Соблюдая все требования и выполняя укладку стяжки точно и без погрешностей, вы получите эффективный источник обогрева. Если вы не уверены в том, что вам под силу справиться с этим процессом самостоятельно, всегда можно воспользоваться услугами профессионалов, который быстро и качественно выполнят работу.

Стяжка для теплого водяного пола: какова минимальная толщина

Чтобы получить действительно эффективную систему внутрипольного отопления, необходимо решить ряд обязательных задач. Одной из них является правильно устроенная стяжка для теплого пола. При нарушении правил ее формирования может наблюдаться как неэффективная работа отопительной системы, так и разрушение покрытия, аварии, протечки, а также другие неприятности.

Содержание

1. Немного о проблематике
2. О минимальных показателях
3. Особенности работы с толстыми покрытиями
4. Как работать по ровному основанию
5. Как укладывается покрытие на основание с биением высот
6. Работа с наливными полами

Немного о проблематике

Задача прокладки водяного теплого пола в покрытие решается с учетом нескольких критериев.

1. Трубки, уложенные в стяжку, должны равномерно распределять тепло.
2. Стяжки над водяным теплым полом проектируются так, чтобы не оказывать чрезмерного давления, не превышать показатели усилий на разрыв, допустимые для трубок.
3. Высота стяжки над трубками и общей структуры покрытия не должна сильно поднимать уровень пола в помещении, влияя на технические характеристики дома или квартиры.
4. Стяжка для водяного теплого пола должна иметь массу, не превышающую допустимые показатели нагрузок на междуэтажные конструкции.

Уже по изложенным критериям становится понятно, что единых правил создания внутрипольного отопления – не существует. Есть принятые нормы СНиП, касающиеся рекомендуемой высоты слоя раствора над трубками структуры циркуляции. Данный стандарт принят, прежде всего, из учета, что минимальная толщина стяжки для водяного теплого пола позволит предохранить систему от повреждения и рассеивать достаточное количество тепла.

Если система отопления в квартире или доме сделана без следования рекомендациям, принятым в отрасли – могут наблюдаться следующие неприятные последствия:

• трещины покрытия, вызванные чрезмерной толщиной слоя бетона или иного раствора для стяжки при его температурном расширении;
• низкая отдача тепла, наблюдаемая при создании пола своими руками с большой толщиной слоя раствора над трубками;
• аварии системы и быстрое разрушение напольного покрытия в тех вариантах, где минимальная толщина стяжки для водяного теплого пола делалась по плохому основанию;
• протечки, вызванные разрушением трубок, когда стяжка для теплого водяного пола имеет большую толщину и одновременно – в ней не сделаны демпфирующие швы.

Чтобы избавиться от множества неожиданных проблем, стоит следовать сложившимся в сегменте организации внутрипольных систем отопления нормам и стандартам.

О минимальных показателях

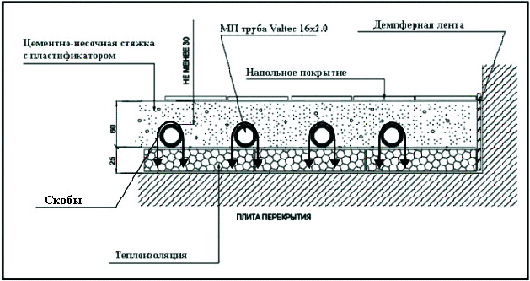

Согласно нормам СНиП, слой покрытия над трубками должен быть не менее 20 мм. Это верно, если используется цементно-песчаная смесь или состав раствора для стяжек со сходными характеристиками. Для наливного пола на цементной основе рекомендуется увеличивать слой покрывающей укладки на 5-10 мм для компенсации усадки.

Так как стандартный диаметр трубок составляет 20-25 мм, становится ясно, какая толщина стяжки для теплого водяного пола является минимальной. Это 45 мм без учета гидро, теплоизоляции, а также подложки для укладки системы. Такая цифра соответствует рекомендованной толщине для цементно-песчаных и сходных по характеристикам смесей, поэтому стяжка теплого водяного пола может быть сделана самостоятельно по стандартной методике.

На практике в расчетах ремонтных работ принимается, что при устройстве системы отопления будет подъем горизонта напольного покрытия на 70-100 мм. В данный показатель толщины входит:

• гидроизоляция;
• слой утеплителя;
• термоизолятор, необходимый в структуре отопления;
• подложка для удобной прокладки трассы контура;
• основная стяжка пола с расположенными в ней трубками системы.

Если основание для укладки всей напольной структуры (например, бетонная плита) ровное, общая толщина покрытия в 70 мм является оптимальной. Укладка водяного теплого пола с применением составов цементной группы позволит не превышать массу покрытия, рекомендованную для большинства строений.

Видео: рекомендуемая толщина стяжки для теплого водяного пола.

В домах, где качество основания не отличается оптимальными показателями, может возникнуть необходимость чернового выравнивания поверхности. Для этого отдельно заливают нижний черновой слой. При этом общая толщина напольного покрытия растет, как и его масса. В домах с железобетонными перекрытиями редко возникают проблемы с массой. Однако рекомендуется при изготовлении стяжки над водяным теплым полом применять легкие технологии или наливные самовыравнивающиеся составы.

Особенности работы с толстыми покрытиями

Рассматривая, какая толщина стяжки для теплого водяного пола приемлема в том или ином случае, необходимо учитывать несколько особенностей. При обустройстве покрытий с толщиной больше 100 мм, во избежание проблем с нарушением целостности или аварий системы отопления, потребуется придерживаться ряда правил.

1. Если стяжки над водяным теплым полом больше рекомендуемых 20-25 мм, следует армировать покрытие. Для этого применяется стандартная сетка из проволоки 4-4.5 мм, прокладываемая совместно с трубками системы.
2. Необходимо обязательно использовать демпферную ленту. Она прокладывается по периметру помещения, где делается стяжка пола.

Если площадь комнаты, где располагается стяжка для водяного теплого пола толщиной более 7 см, превышает 16 кв.м, необходимо делать дополнительные демпферные швы. Они прорезаются болгаркой на глубину в 10-15 мм.

При необходимости обустройства демпфирующих швов – в прорези покрытия вставляют специальные пластиковые профили. Без применения этих деталей возможно заполнение пустот клеевыми составами при укладке плитки или линолеума, что сведет к нулю результативность мер, предпринятых для сохранения целостности слоя бетона.

Как работать по ровному основанию

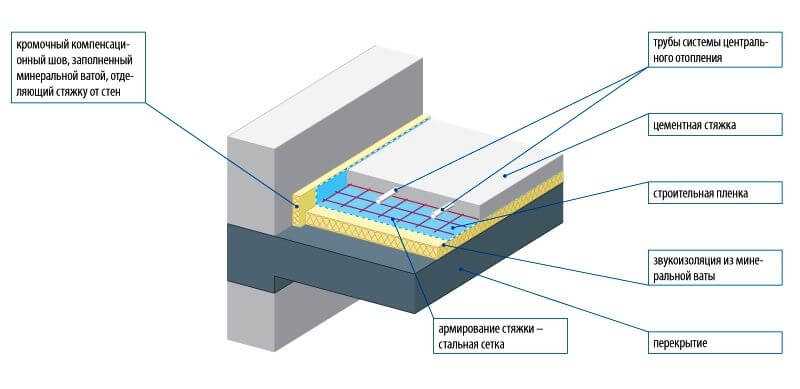

Стяжка для теплого водяного пола по ровному междуэтажному перекрытию укладывается достаточно просто. Необходимо выполнить следующие этапы работ:

1. Прошпаклевать стены на высоту 100-150 мм.
2. Разместить гидроизолятор. Это может быть полимерная пленка или рулонные материалы. Полосы укладывается с нахлестом, с заходом на стены на 10-15 см.
3. Уложить утеплитель. Хорошие результаты показывает пенополистирол, минеральная вата – толщина матов достаточно мала.
4. По утеплителю настилается фольгированный термоизолятор.
5. Размещается подложка для трубок системы отопления.
6. Укладывается трасса, при необходимости – армирующая структура из проволоки, когда толщина стяжки водяного теплого пола по плану будет иметь значительный показатель.
7. Монтируются маяки с расчетом того, что слой раствора по водяному полу будет около 20-25 мм.
8. Укладывается демпфирующая лента по периметру помещения.

После проведенных работ при помощи цементно-песчаной смеси или сходных по характеристикам готовых строительных составов укладывается основной слой пола. Раствор разглаживается и высушивается согласно стандартным правилам.

Как укладывается покрытие на основание с биением высот

Если междуэтажные плиты образуют неровное основание со значительными бросками высоты или разницей уровня по всей площади, имеет смысл сформировать нижний нивелирующий слой. При этом общее влияние на высоту пола увеличится – к показателю толщины, который имеет стяжка на теплый водяной пол, добавится высота выравнивающего покрытия.

Нивелировать перепады высот можно самыми разными составами. Хорошие результаты показывают легкие строительные смеси или растворы с применением перлита и керамзита. Можно работать цементно-песчаными составами, если позволяет допустимая нагрузка на перекрытие. Быстро делается стяжка под теплый водяной пол, созданная с применением наливных самовыравнивающихся смесей на цементной основе.

Рассматривать, какая стяжка лучше для теплого водяного пола, стоит по допустимой массе покрытия. Стандартные растворы и рецептуры с большим содержанием влаги тяжелые, полусухие – пористые и гораздо легче. Безводные – потребуют специальных техник создания, увеличения расходов на внешнее покрытие (гипсоволоконная плита, фанера), отсыпку слоя большой толщины.

Безводный тип покрытий может выступать безальтернативным в домах с деревянными междуэтажными перекрытиями. В строениях данного класса состав стяжки для водяного теплого пола безжидкостной технологии позволит обеспечить минимальную массу и нагрузку.

Работа с наливными полами

Согласно нормам СНиП, показатель толщины укладки раствора над трубками структуры отопления должна составлять 20-25 мм. Но это требование может не соблюдаться, если применяются современные наливные полы в качестве внешнего слоя системы.

СНиП устанавливает нормы толщины, исходя из утверждения, что меньший слой покрытия с характеристиками цементно-песчаной смеси при нагрузке быстро выкрошится и разрушится. Полимерные самовыравнивающие составы гораздо прочнее. Высота стяжки для наливных смесей может быть уменьшена. Рекомендуется формировать минимальный слой в 5 мм над отопительной структурой.

Также, наливные смеси эпоксидной, акриловой, метилметакрилатной группы позволят сразу решить ряд задач, например, выведения поверхности на нулевой уровень. Наносить состав рекомендуется на покрытие теплого пола бетонного класса, сделанное из расчета минимальной толщины.

Лучшие результаты наблюдаются, если основное покрытие формируется из самовыравнивающихся наливных полов с цементной основой. В этом случае лидер по качеству в роли финиширующего покрытия – метилметакрилатные составы. При нанесении на бетон они формируют максимально прочную поверхность, проникая глубоко в основание и образуя полимербетон.

Стоит отметить одно. При множестве вариантов создания стяжек теплого пола, наливные полы приобретают все большую популярность. Смеси для выравнивания на основе цемента достаточно дешевы, быстрее сохнут, чем классические стяжки, при покрытии полимерным составом – служат невероятно долго. И при этом общая толщина стяжки не несет опасности превышения нагрузки на разрыв для трубок, значительно снижается вероятность возникновения других неприятностей.

Типы конструкций полов с подогревом и способы их установки.

Типы конструкций полов с подогревом и способы их установки.EcoHeatCool Team2017-11-22T13:14:42+00:00

Полы с подогревом Конструкция полов с подогревом может принимать различные формы. Они различаются в зависимости от типа здания, с которым вы работаете. Будь то массивный пол или пол с деревянными балками, EcoHeatCool может предложить индивидуальное решение, соответствующее вашей собственности и индивидуальным требованиям. Ниже приведены образцы различных сечений и вариантов наращивания, наиболее часто используемых сегодня в конструкциях полов с подогревом.

Стяжка пола

Массивные полы лучше всего подходят для полов с подогревом. Стяжка изготавливается из песчано-цементной смеси в разных пропорциях в зависимости от ваших требований. Поскольку стяжка эффективно проводит тепло, она идеально сочетается с системой обогрева пола. Проводимость означает, что у вас будет равномерное распределение тепла по всей площади пола. При монтаже трубы теплого пола укладываются поверх слоя изоляции. Затем сверху наносится стяжка, как показано на рисунке, убедившись, что трубы завернуты и надежно закреплены на месте. Стяжка сплошного пола – очень экономичное решение. Чтобы узнать больше о строительстве стяжки пола, свяжитесь с нами здесь сегодня.

Стандартная конструкция пола с деревянными балками

При установке системы обогрева пола на стандартную конструкцию пола с деревянными балками возможны различные варианты. Сбоку к существующим лагам крепятся дубинки, затем на них укладывается утеплитель. Затем трубы укладываются поверх изоляции и удерживаются на месте песчано-цементным слоем керамической стяжки. Тонкий слой полиэтиленовой мембраны, уложенный поверх стяжки, поможет предотвратить попадание влаги на этаж выше.

Сухая конструкция пола

Сухая конструкция пола для систем теплого пола относится как к деревянному, так и к твердому основанию. Это может включать в себя различные типы полов – от плавающих полов и конструкций из деревянных стержней до акустических и пружинных полов-колыбелей. В зависимости от типа конструкции объекта, модули теплого пола устанавливаются над настилом пола. Сухие конструкции пола обеспечивают эффективную систему обогрева пола, обеспечивая равномерное распределение тепла по полу.

Пластины рассеивателя поверх балочной конструкции

Пластины рассеивателя тепла — хороший выбор для плавающих полов с деревянными балками. Сначала между лагами укладывается слой утеплителя, на который устанавливаются металлические пластины теплорассеивателя. Трубы водяного теплого пола затем укладываются в пазы пластин теплорассеивателя. Из-за проводимости металла тепло быстро распространяется по панелям, что приводит к более равномерному распределению тепла по всему полу.

Низкопрофильная (15 мм) конструкция пола

Низкопрофильная конструкция пола представляет собой отличное решение для проектов по модернизации, когда необходимо свести к минимуму увеличение высоты. Низкопрофильная система толщиной 15 мм обладает отличными тепловыми свойствами и может быть легко уложена поверх существующего напольного покрытия. Предварительно приклеенную изоляционную плиту рекомендуется сначала уложить поверх существующего пола. Низкопрофильная система, в которой находятся трубы, располагается поверх изоляционной плиты. Наконец, применяется низкопрофильная стяжка, чтобы удерживать все на месте. Это обеспечивает структуру, на которую могут быть установлены плитки.

Если вы хотите поговорить с одним из наших экспертов по вопросам, связанным с конструкциями полов с подогревом, просто свяжитесь с нами сегодня.

Стяжки и полы с подогревом

Причины выхода из строя систем напольного отопления

В большинстве случаев отказы связаны с одним из следующих факторов:

• Отсутствие учета планировки пола на ранней стадии.
• Отсутствие учета отделки пола на ранней стадии.
• Неправильный монтаж системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильный состав стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и монтаж системы UFH

Схема контуров отопления UF

Схема контуров теплого пола должна учитывать монтаж, предусматривающий проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе монтажа.

Максимальная температура поверхности пола

BS EN1264-2[1] ограничивает максимальную температуру поверхности пола до 29°C или 27°C, если предлагается покрытие пола плиткой.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими материалами для напольных покрытий полы с подогревом могут вызвать проблемы, если температура на границе между черным полом и полом превышает 27°C или подвержена резким колебаниям температуры. .

Если предлагается упругое напольное покрытие: «температура никогда не должна превышать согласованный максимум 27°C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «интерфейса».

Первичный трубопровод

Трубопровод, подающий горячую воду от основного источника тепла к емкостному водонагревателю ГВС, радиаторам и коллекторам системы теплого пола, является первичным трубопроводом. В соответствии со строительными нормами требуется, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю.

Коллекторы в сборе

Коллекторы в сборе обычно состоят из нескольких портов, каждый из которых подключен к одному контуру напольного отопления. Температурный контроль может быть обеспечен для каждой отдельной комнаты, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы могли быть введены в эксплуатацию для установки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться в центре дома, чтобы облегчить прокладку контуров трубопроводов и обеспечить легкий доступ.

Маркировка

Надлежащая маркировка должна обеспечивать эффективную проверку, ввод в эксплуатацию, техническое обслуживание и ремонт системы напольного отопления.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды. Там, где необходимы изгибы под углом 90°, следует использовать металлический каркас.

Предотвращение утечек

Для облегчения обслуживания и ремонта все соединения между коллектором и петлями трубопровода должны располагаться выше уровня стяжки. Швы никогда не должны быть заглублены в стяжку.

Надежное крепление

Чтобы любые изгибы в петлях трубопровода не были слишком острыми, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно закреплены на стене.

Установка напольного отопления

Контуры напольного отопления не должны устанавливаться до тех пор, пока не будут установлены все наружные двери и окна, а помещение не будет водонепроницаемым, гарантируя, что установка защищена от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение контуров трубопровода

Стандарт BS EN 1264 содержит рекомендации по проектированию и размерам системы. Расстояние между трубопроводами должно быть равномерным, но местами может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла. Для предотвращения потерь тепла от пола к стенам необходимо утепление краев пола.

Компоновка

Наиболее подходящая компоновка для конкретного приложения должна быть подтверждена производителем системы. В зависимости от способа крепления и формы помещения петли трубопроводов теплого пола можно укладывать по нескольким схемам.

Петли трубопровода не должны доходить до края пола и под плинтусы.

Теплоизоляция пола

Чтобы свести к минимуму потери тепла вниз от системы подогрева пола, необходимо утеплить полы.

Первые этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с действующими региональными строительными нормами с учетом конкретной формы и размера пола.

Межэтажные перекрытия

Хотя Строительные нормы и правила обычно не требуют изоляции межэтажных перекрытий в домах для предотвращения потерь тепла, в случае установки полов с подогревом необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Для обеспечения достаточной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделка камнем и керамической плиткой подвержена риску образования трещин из-за высыхания стяжки или расширения и сжатия труб напольного отопления. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании в системах напольного отопления, поэтому следует соблюдать осторожность при указании ширины и толщины доски.
• Доски из инженерной древесины лиственных пород расширяются и сжимаются меньше, чем доски из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочных или полиуретановых подкладок под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола уложены, установка должна быть испытана под давлением. Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], оно должно быть в два раза больше рабочего давления. Хотя стандарт BS EN 1264-4[4] требует проведения испытаний при минимальном давлении 6 бар, поставщики систем напольного отопления обычно рекомендуют проводить испытания при удвоенном давлении в течение 24 часов. Перед установкой стяжки необходимо провести опрессовку, чтобы можно было провести ремонтные работы, не вызывая нарушений.

Конструкция и установка стяжки

Тип стяжки

Стяжки, как правило, представляют собой либо полусухую формулу, которая наносится вручную, а затем затирается шпателем до конечного состояния, либо жидкую, свободно текущую смесь, которая перекачивается в заданное положение и в заданное глубина.

Из них:

• Модифицированный полусухой цемент
• Модифицированный самовыравнивающийся цементный раствор
• Модифицированный самовыравнивающийся бесцементный материал
• Ангидрит
• Ношение гранолита

Соотношение воды, добавляемой к порошку самонивелирующейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к растрескиванию.

Самонивелирующиеся стяжки при правильном применении имеют более быстрое время высыхания/отверждения, чем традиционные стяжки.

Большинство стяжек применяются в виде плавающих стяжек, так как это наиболее практично для укладки поверх напольного отопления и теплоизоляции. Стяжка укладывается поверх разделительной мембраны, которая будет укладываться поверх слоя теплого пола. Этот метод требует минимального покрытия 75 мм, иначе произойдет растрескивание.

Основные шаги по предотвращению проблем со стяжкой пола

• Основания должны быть ровными, без углублений или выступов, чтобы толщина стяжки оставалась одинаковой
• Изоляция должна быть плотно состыкована и выровнена
• Стяжки должны быть правильно замешаны
• По полу нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5°C)
• Подвижные соединения потребуются
• Деформационные швы также необходимы, если размеры пролета превышают 40 м2
• Стяжка должна быть готова принять любую напольную плитку
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отводить один день на каждый миллиметр толщины первых 50 мм с последующим увеличением времени на каждый миллиметр сверх этой толщины (BS 8204)
  • Полимерные модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
    • Допустимое время высыхания должно быть рассчитано для предлагаемой глубины стяжки с учетом существующих условий окружающей среды, например, Температура и влажность
    • Время высыхания модифицированных полимером стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем подогрева пола), должны соблюдать требования к установке, не отклоняться и не менять материалы
    • По полу нельзя ходить до полного отверждения
    • Поверхностная отделка, нанесенная на стяжку слишком рано, не выдержит

Примечание. Влажность выравнивающих стяжек, на которые должны укладываться определенные полы, и методы измерения влажности приведены в BS 5325, BS 8201, BS 8203 и BS 8425. уровень

Обеспечение деформационных швов в стяжке пола или плитке

Необходимо предусмотреть деформационные швы:

• Через дверные пороги
• Если размеры пролета превышают 40 м2 с максимальной шириной 8 м с любой стороны
• Там, где существуют швы в конструкции основания пола или происходит изменение пролета, например. балочные и блочные перекрытия
• Между независимо регулируемыми зонами нагрева
• Между обогреваемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует предусмотреть в зонах с высоким тепловым усилением, например. большие зимние сады или стеклянные атриумы

Строительство деформационных швов

• Швы должны быть сформированы с использованием, по возможности, жестких формирователей швов, которые могут быть размещены на этапе подготовки и останутся на месте во время эксплуатации. В идеале шпатель должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход по высоте между пролетами
• Все швы в стяжке должны проникать в любое последующее приклеиваемое напольное покрытие
• Места стыков должны быть указаны до установки стяжки, и для определения подходящих мест должны быть проведены всесторонние консультации между всеми сторонами, включая главного подрядчика, установщика напольного отопления, установщика готового пола и установщика стяжки
• Деформационные швы должны быть проложены через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов должен быть заполнен подходящим гибким наполнителем, а для закрытия шва должна быть наложена запатентованная защитная лента. Затирку использовать нельзя
• Они не должны перекрываться каким-либо эластичным, текстильным или другим прилипающим напольным покрытием
• Крышки деформационных швов могут быть заподлицо, смонтированы на поверхности или залиты раствором и металлом, металлом с резиновой вставкой или ПВХ

Труба теплого пола, проходящая через компенсатор

Типовая крышка компенсатора

Предоставление компенсационного шва по периметру кромочной полосы

При включении подогрева пола:

• Стяжки должны быть изолированы по всем краям, опорам и колоннам, чтобы обеспечить возможность перемещения из-за тепловых нагрузок
• Для определения минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать указаниям производителей как для стяжки пола, так и для плитки. Обычно это будет между 6-15 мм
• Стык можно скрыть плинтусом
• Эти швы должны быть оставлены пустыми или заполнены сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Подпольное отопление (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени, прежде чем можно будет наносить какую-либо отделку пола. Примечание. Если отделка пола уложена до включения и ввода в эксплуатацию UFH, любая остаточная влага в полу попадает на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию. Источник тепла должен быть на месте и работать, чтобы обеспечить правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя уполномоченными монтажниками. Потребуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, где предполагается укладка напольной плитки

• Испытание на влагостойкость следует проводить после ввода в эксплуатацию системы UFH, но до укладки любой плитки
• Испытание на влажность проводится с использованием подходящего одобренного метода, такого как гигрометр для пола или испытание с карбидной бомбой. Из-за потенциальной неточности использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, когда относительная влажность, измеренная гигрометром/датчиком для пола, установленным на поверхности, составляет 75 % относительной влажности или менее. Для использования напольного гигрометра необходимо сделать ссылку на испытания на влажность в BS5325, BS8203, BS8425 и BS8201
• Нагрев системы UFH должен быть отключен за 96 часов до проведения любого теста гигрометра
• Гигрометр должен оставаться на месте до тех пор, пока не будет установлено полное равновесие. Обычно считается, что это 72 часа, но может быть больше для толстых профилей и значительно дольше для бетона с принудительной затиркой
.

Подготовка стяжки к финишной отделке

• Верхнюю поверхность стяжки, возможно, потребуется зачистить, отшлифовать или зашпаклевать перед нанесением грунтовки и клея для напольной плитки
• Шлифовка, шпаклевка и т. д. поверхности стяжки обеспечивает проникновение грунтовки. Он также обеспечивает «ключ» для приклеивания клея к
.
• Поверхность должна быть очищена от грязи и мусора перед нанесением грунтовки
• Не допускается нанесение каких-либо грунтовок и клеев до полного затвердевания и высыхания стяжки. Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими без впадин и подъемов, прочными, чистыми и свободными от цементного молока, краски, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного приклеивания

Крепление плитки должно выполняться в соответствии с нормами и правилами BS 5385 и BS 8000 для укладки настенной и напольной плитки.

• Необходимо соблюдать требования производителя плитки по креплению. грамм. Плитка из травертина может потребовать двойного склеивания. Этот метод крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное склеивание (нанесение клея на нижнюю сторону плитки, а также на основание)
• Клей должен использоваться в соответствии с рекомендациями производителя
• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения, пока клей не затвердеет

Полный контакт плитки и клея

• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление и прочное основание без образования пустот
• Тонкослойный метод с клеем и зубчатым шпателем: убедитесь, что между клеем и основанием плитки
есть полный контакт.

Соблюдение процесса производителя при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителя, которые определяют сроки соблюдения, т. е.:

• /или клей
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Охлаждение системы UFH в течение не менее 48 часов перед началом укладки плитки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение расчета и соблюдения времени от завершения стяжки до начала укладки плитки в соответствии с
• Убедитесь, что клей для плитки схватился, прежде чем по плитке можно будет ходить (обычно 12–24 часа в зависимости от условий окружающей среды)
• Убедитесь, что система UFH не включена в течение как минимум 48 часов после завершения укладки

Передача системы UFH

Строительные нормы и правила требуют предоставления информации жителям, чтобы они могли эффективно использовать системы, установленные в их домах. Сюда должны входить:

• Руководства производителей продукции
• Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как собственность разделена на контрольные зоны
• Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
• Характеристики системы: Жителям важно понимать ключевые отличия между системами UFH и более традиционными системами отопления.
