Состав, толщина и прочность стяжки в водяном теплом полу

Основная задача стяжки водяного теплого пола – распределение тепла и тепло-аккумуляция энергии, которую передает нагретая трубка, а так же защита ее от механических повреждений с созданием ровной поверхности для укладки напольного покрытия.

Читайте как выбрать лучший водяной теплый пол.

Бетон имеет высокую теплопроводность от 1,4 – 1,9 Вт/м*К, немного меньше чем у камня.

Заливку теплого пола стоит делать на заранее ровной поверхности, неровность может привести к двум нежелательным последствиям:



— в дальнейшем образования пузырей и пустот

— неровной высоты над трубой пола, что приведет к неравномерному распределению тепла




Для частного дома, заливка должна делаться на заранее утепленную поверхность с толщиной утеплителя не менее 5-10 см для 1 этажа, плотностью не ниже 35 кг м3. Для этого наиболее часто используют пенополистирол, пенопласт, каменную вату для пола и пр.

Теплопроводность изолятора должна быть не более 0,03-0,04 Вт/м*С.

Предварительно позаботьтесь о гидроизоляции, ведь натянутые влагой материалы увеличивают свою теплопроводность, таким образом, тепло будет уходить в землю. В качестве гидроизоляции можно использовать битумные изоляторы и технический вторичный полиэтилен от 150 микрон.

Стяжка для водяного теплого пола должна быть толщиной от 5 до 10 см не менее и не более.

В качестве стяжки для водяного теплого пола используют:



— 1 Бетонная:



Необходимо сделать раствор марки В22,5 (М300), в таком бетоне необходимо применять гравий или щебень фракциями от 0,5 до 1,5 см.

Цемент должен быть марки М400. Почти обязательным использование армирующей сетки с ячейками 10 на 10 см



Пропорции цемент 1 : песок 1,9 : щебень 3,7



Толщина бетонной стяжки над трубой должна быть примерно – от 3 см (общая не ниже 5 см)



— 2 Цементно-песчаная:



Можно так же применять классическую цементно-песчаную стяжку с цементом марки М200



Пропорции песок 3 : цемент 1 + вода + фибра (450 – 900 грамм на м3 или 17-20 м2) + пластификатор



Применение фибры и пластификатора в такой смеси крайне важно по причине того, что фибра сильнее армирует стяжку по всему объему, а пластификатор делает сам бетон более прочным не давая ему трескаться от воздействия температуры.

Не лишним использование армирующей сетки ячейкой 10 на 10 см

Толщина над трубой не менее 4-5 см, а общая 6-7 см



— 3 Полусухая:



Она же машинная, делается со специальным оборудованием с применением вибрационных машин, по причине того, что она пористая и без утрамбовки будет плохая теплопередача.

Понадобиться чистый речной или карьерный песок.

Марка, которая у нас получиться в итоге М100



Пропорции — песок 5 : цемент 1 + фибра (количество воды 1/5 достаточно для гидратации)



— 4 Готовые смеси

Сильно подробно про смеси мы писать не будем, они есть разные и каждый производитель делает свою смесь, основа которых скорее всего сильно от вышеописанных не отличается.

Толщина стяжки для водяного теплого пола

Правильно сделанная стяжка — залог длительной эксплуатации теплого пола. Варианты материала – бетон и цементно-песчаная смесь. Рекомендуемая толщина стяжки под водяным полом – 30 мм, над ним – 45-50 мм.

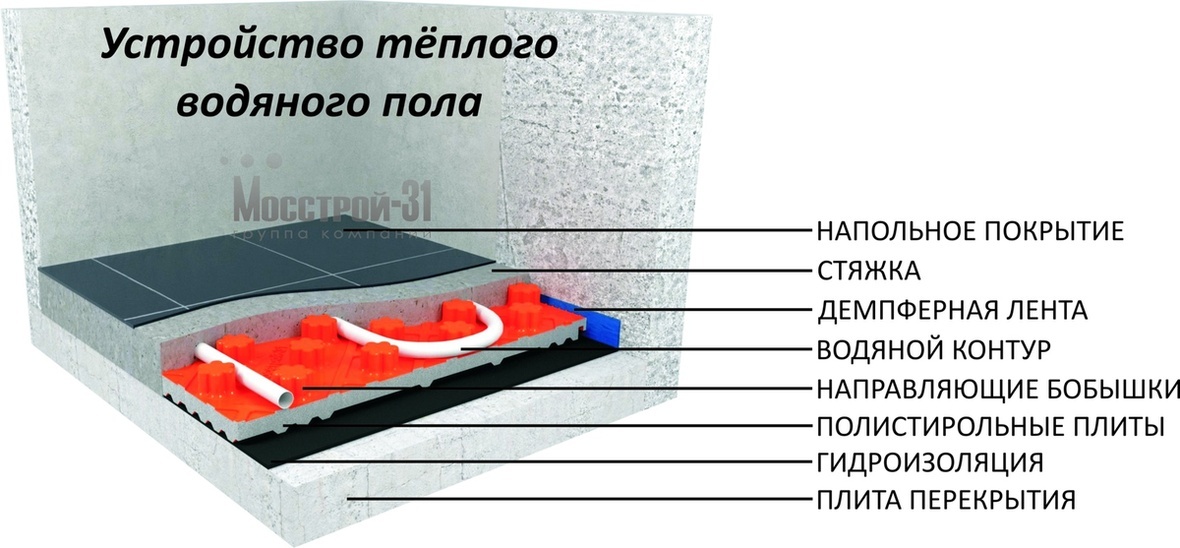

Пирог водяного пола

Стяжка для теплого пола

Кроме прочности и ровности покрытия большое значение приобретает укладка.

Особое внимание уделяется однородности заливки.

В стяжке не должно быть пустот и воздушных пузырей.

Монтажные работы

Что это такое

Стяжкой называется промежуточный слой между основанием и финишной отделкой пола.

Её основное назначение — служить прочной и ровной основой для финишного покрытия.

Система теплого пола

Для чего нужна

Задача стяжки для тёплого пола — надёжное крепление нагревательных труб или электрических кабелей и выдерживания силовых нагрузок, появляющихся при эксплуатации помещения.

Стяжка выполняет и функцию теплообменника между системой подогрева и воздухом в помещении, обеспечивая равномерное распределения тепла.

Схема водяного пола

Типы применяемых растворов для стяжки теплого пола

В зависимости от требуемой толщины, прочности и других показателей, стяжку чаще всего делают из:

  • бетона;
  • цементо-песчаной смеси;
  • цементо-песчаной смеси с минимальным количеством воды (полусухая).

Устройство водяного пола

Бетонная стяжка теплого пола

Обладает наибольшей прочностью и применяется:

— в промышленных помещениях,

— гаражах,

— для укладки на грунт.

Толщина — не менее 5 см.

Стандартный раствор содержит цемент, песок, щебень (фракцией 5 — 15 мм) в соотношении 1 : 1,9 : 3,7.

При монтаже бетонная стяжка обязательно армируется металлической сварной сеткой 10х10 см. Арматура:

— предотвратит растрескивание,

— может использоваться как основа для крепления нагревающих труб или кабелей.

К недостаткам бетонной смеси относится:

— большой вес,

— сложность выравнивания и уплотнения (может привести к образованию внутренних полостей и потребовать изготовления дополнительной выравнивающей стяжки).

Пирог водяного пола

Цементно-песчаная стяжка

Часто применяется при монтаже водяного теплого пола.

Состав этого раствора — цемент + песок в пропорции 1 : 3, с добавлением фибры (0,9 кг на куб раствора).

Фибра выполняет роль арматуры. Если не применяется фибра, необходима армирующая сетка.

В состав смеси желательно добавить пластификатор, который обеспечит компенсацию теплового расширения.

Для стяжек в квартирах используют цемент М200.

При обустройстве теплых полов в гаражах и производственных помещениях применяется цемент более высокой марки (от М300 до М500).

Под цементно-песчаную стяжку укладывается слой гидроизоляции. Это исключает:

— протекание воды под стяжку во время монтажа,

— поступление влаги снизу во время дальнейшей эксплуатации.

Укладка под стяжку теплоизоляционного слоя толщиной до 2 см уменьшит расход тепла, не позволяя прогревать нижние слои.

Пирог электрического пола

Полусухая стяжка

Этот вид стяжки имеет такой же состав, что и цементо-песчаная смесь, но за счёт уменьшенного количества воды сохнет быстрее.

Для ускорения монтажных работ полусухая стяжка применяется вместе со специальными плитами для теплых полов.

Монтажные работы

Плиты используются в качестве основы, имеющей гидро- и теплоизоляционные свойства.

На верхней поверхности плиты сформированы готовые каналы для укладки труб или электрокабелей.

Остаётся уложит только верхний укрывной и выравнивающий слой.

Полусухая стяжка более рыхлая, чем ЦПС, поэтому технология требует выполнения компенсационных швов для исключения растрескивания.

Контуры обогрева с помощью швов отделяются друг от друга и после высыхания заполняются полиуретановым составом.

Укладка водяного пола

Стяжка для теплого водяного пола

Стяжка для тёплого пола получается толстая и тяжёлая.

Перед началом работ, необходимо убедиться, выдержит ли перекрытие такое увеличение веса.

Устройство водяного пола

Необходимая толщина стяжки под водяной теплый пол

Общая толщина слоя стяжки зависит от:

  • применения выравнивающей стяжки;
  • диаметра нагревательных труб;
  • толщина теплоизолирующего слоя;
  • нагрузка на готовый пол;
  • материал финишного покрытия.

Поэтому необходимый слой для разных помещений может значительно отличаться.

При стандартной толщине утеплителя в 20 мм, под трубами достаточен слой раствора в 25 — 30 мм.

Пирог теплого пола

Толщина стяжки над водяным теплым полом: оптимальная, минимальная, максимальная

Эффективность работы системы подогрева зависит от толщины слоя над трубами тёплого пола:

— Тонкая стяжка быстрее нагревается, но прогревает пол неравномерно.

— Толстая стяжка нагревается дольше, но дольше держит тепло и равномерно распределяет его по всей поверхности.

Заливка стяжки

Основным критерием толщины стяжки для водяного теплого пола является толщина слоя над трубами.

Согласно СНиП 41-01-2003, оптимальный слой раствора над трубами обогрева составляет 45 — 50 мм.

При использовании в качестве финишного покрытия керамогранита или тратуарной плитки возможно уменьшение толщины слоя стяжки на толщину покрытия.

Такое уменьшение не окажет влияния на тепловые свойства готового пола.

Если возникла необходимость увеличить толщину стяжки для придания ей большей прочности или выравнивания поверхности, то максимальный слой над трубами больше 80 мм нежелателен.

Полы в этом случае будут долго нагреваться.

Монтажные работы

Монтаж стяжки под теплый водяной пол

При монтаже стяжки важно учитывать основные правила:

1) Укладывать стяжку можно только после проверки водяной системы на работоспособность и отсутствие протеканий.

2) Нельзя заливать стяжку при температуре ниже +10.

3) Перед заливкой по периметру помещения обязательна установка демпферной ленты.

4) При заливке стяжки под тёплый пол, трамбовку раствора применять нельзя.

5) В состав смеси для стяжки, желательно добавлять пластификатор.

Эта мера поможет избежать полостей в готовой заливке.

6) Для правильной сушки стяжку необходимо на неделю укрыть полиэтиленовой плёнкой и в случае подсыхания полить водой.

7) Нельзя ускорять высыхание, поднимая температуру в помещении или включая теплый пол. Стяжка должна сохнуть не менее 3 недель.

Укладка водяного пола

Стяжка для электрического пола

Конструкции электрических теплых полов могут отличаться.

Необходимо использовать способ и глубину укладки греющих элементов, рекомендуемые производителем.

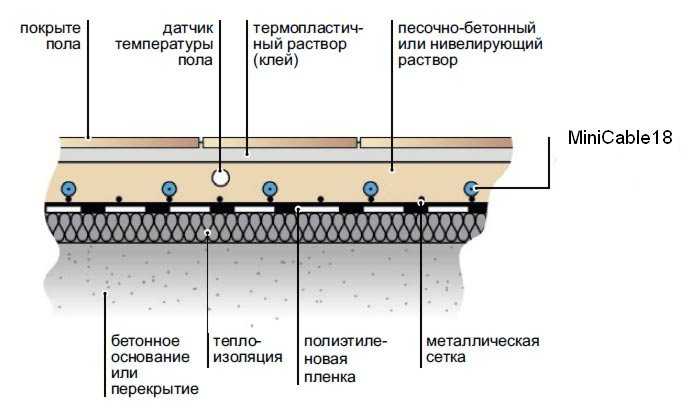

Электрический пол

Слой стяжки под полом

Греющий кабель можно укладываться прямо на выравнивающую стяжку.

При наличии теплоизолирующего слоя на него выкладывается стяжка толщиной не менее 20 мм, а кабель выкладывается поверх него.

Укладка пола

Слой стяжки над полом

Электрический подогрев полов не регламентируется СНиП.

Профессионалы рекомендуют толщину цементной стяжки над нагревателем не менее 40 мм. В случае применения для стяжки самовыравнивающихся смесей — не менее 20 мм.

Монтажные работы

Монтаж стяжки

Заливка цементо-песчаной стяжки производится так же, как и для полов с водяным подогревом.

Подготовка основания

Как залить стяжку правильно

Стяжка толщиной более 50 мм должна выполняться в два этапа:

— заливается первый в слой 20 — 30 мм,

— через сутки — второй.

Особое внимание уделяется сушке.

Температура в помещении не должна быть больше 25 градусов.

Влажность регулируется периодическим увлажнением стяжки на протяжении недели.

Включать теплый пол можно не раньше, чем 3 — 4 недели.

Вариант укладки кабеля

Как сделать электрический теплый пол без стяжки

В некоторых случаях возможно смонтировать теплый пол без заливки стяжки:

1) Вырезать штробы глубиной 20 мм в бетонной основе и уложить в них электрический греющий кабель.

Сверху штробы шпаклюются цементо-песчаным раствором.

2) Применить нагревательные маты.

Их конструкция позволяет раскладку прямо на бетонный пол с последующей укладкой плитки на клеевой состав.

3) С помощью инфракрасного плёночного пола.

На пол укладывается алюминиевый отражатель поверх которого располагается плёночный нагреватель.

Укладка термоматов

Наши интересные статьи:

Теплый пол электрический

Теплый пол под плитку

Труба для теплого пола

Стяжка для теплого пола

Категория: Системы теплого пола

Состав и покрытие стяжки

{Фрагмент: Описание} Стяжка должна быть достаточно жесткой, чтобы выдерживать без деформации статические и динамические нагрузки, которым она подвергается: для этого, помимо хорошей компактности, она должна иметь правильную толщину. {/фрагмент: описание}

В жилищном строительстве для установок напольного отопления с трубами, уложенными в подкладочный слой выше, минимальная номинальная толщина труб составляет 45 мм: для меньшей толщины соблюдайте правила.

При приготовлении теста используйте соответствующий улучшитель текучести

, чтобы уменьшить содержание воды и, как конечный эффект, количество воздуха в слое: улучшается теплопроводность подложки.

Следует композиции {Фрагмент: имя} стяжка покрытие системы теплого пола{/ фрагмент: название} для минимальной толщины 45 мм над трубой:

  • портландцемент 325 50 кг
  • Песок фракционный ÷ 0 8 225 мм кг
  • Чистая вода 18 л
  • л добавка 0,5

И «желательно, чтобы» добавление добавки отложило по сравнению с другими компонентами теста. Чтобы максимизировать эффективность флюидификатора, цементные зерна и заполнители должны быть уже влажными во время дозирования, если добавка дозируется непосредственно с сухими твердыми частицами, они будут частично абсорбированы и потеряют свою эффективность.

Для хорошей практики рекомендуется следовать последовательности следующие шаги:

  1. 50 кг песка
  2. 50 кг цемента
  3. 10 л воды
  4. 0,5 л добавки
  5. 175 кг песка
  6. 5 8 ÷ литров воды

Для успешной укладки подкладочного слоя необходимо учитывать следующее:

  • во время заливки плиты температура как самой, так и окружающей среды не должна опускаться ниже 5°С на срок не менее 3 дня ;
  • не менее 3 дня (в случае низких температур или медленно твердеющих цементов период времени должен быть больше) необходимо предохранять струю от слишком быстрого высыхания;
  • позже для защиты стяжки от жары или засухи во избежание усадки.

Любые отверстия в полу должны быть предусмотрены до установки оборудования и заливки плиты, чтобы избежать последующих перфораций.



При заливке плиты предохранить трубы и изоляцию от важных, хотя и кратковременных нагрузок (например, создать проезд досками для тачек).

Сетка сварная арматурная

Рекомендуется для укладки тела стяжки сетка , позволяющая:

  • сдерживать растрескивание в фазах высыхания и созревания;
  • ограничивают эффекты расширения и сжатия из-за разницы температур и возможных оседание из-за изоляции снизу.

По выбору сетки

и условиям укладки обращайтесь к соответствующему законодательству (для толщины стяжки 45 мм можно выбрать сварную сетку с сеткой 50х50 мм и диаметром 2 мм).

Сеть должна быть проложена на две трети толщины плиты и должна заканчиваться на стыках.

Армирующая сетка размещается на высоте промежуточной в подкладочном слое.
