Состав сип панели: Из чего состоит СИП панель

Из чего состоит СИП-панель

Главная Блог Полезная информация Из чего состоит СИП-панель

СИП-панель — популярный строительный материал, который позволяет возводить прочные и недорогие дома в кратчайшие сроки. Так называемая структурно-изоляционная панель внешне представляет собой конструкцию из нескольких слоев, однако не все знают, из чего же она состоит и как делается.

Если вы планируете заказать строительство здания из СИП-панелей или находитесь в процессе выбора, то наверняка захотите знать точный состав данного материала, чтобы иметь представление о его свойствах и надежности. С этим мы и разберемся.Что такое СИП-панель

Для начала следует сказать пару слов о том, что это вообще такое — SIP-панель, ведь данный строительный материал, пришедший из Канады, не так давно начал приобретать популярность в России.

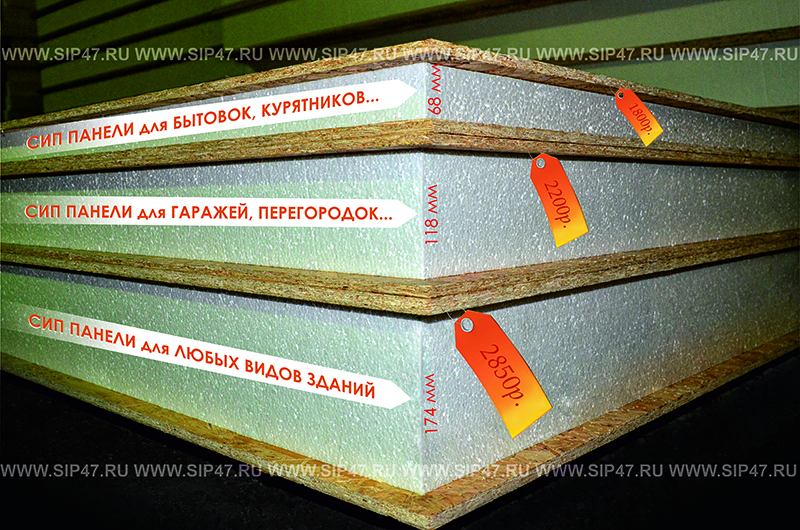

СИП-панель имеет вид «сэндвича», состоящего из двух деревянных влагоустойчивых плит, соединенных между собой, и утеплителя.

Состав СИП-панели

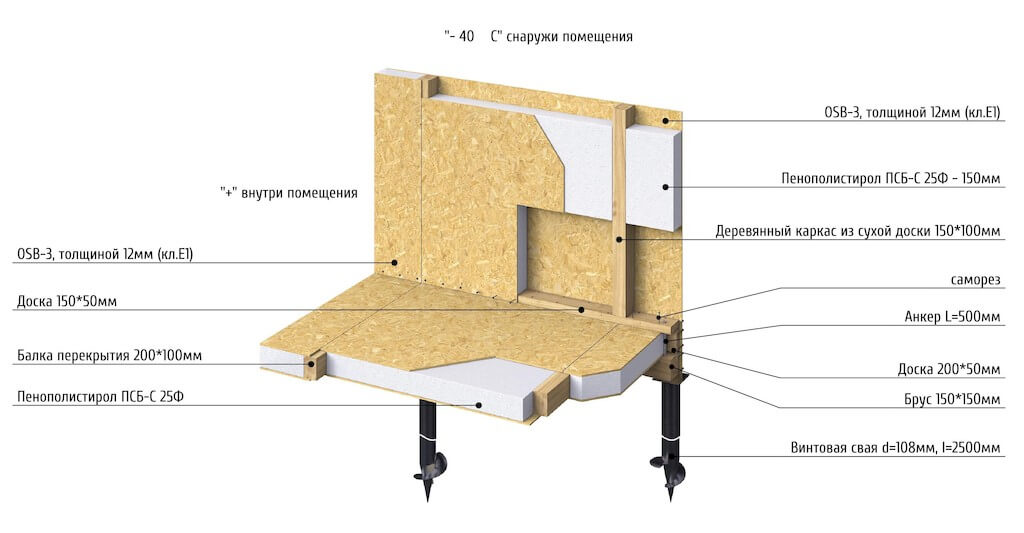

Итак, СИП-панель является многослойным материалом и содержит несколько составляющих. Рассмотрим каждый компонент конструкции по порядку.

ОСП-плиты.

Базовым компонентом SIP-панели являются ОСП — ориентированные стружечные плиты, соединенные между собой клеем. Такая плита изготовлена из тонких и длинных щепок (как правило, осиновых или сосновых), которые уложены специальным образом для того, чтобы изделие сохраняло свойство гибкости. По большей части ОСП-плита состоит из обычной древесины, и лишь несколько процентов занимают связывающие компоненты. Также плита обязательно подвергается обработке раствором, защищающим от влаги и иных губительных воздействий.

Клей.

Как уже было сказано, ориентированные стружечные плиты скрепляются между собой с помощью полимерного клея, который также является важнейшим компонентом СИП-панели, поэтому должен быть качественным.

Утеплитель.

Важно понимать, что в качестве утеплителя в СИП-панелях могут использоваться разные материалы, отличающиеся друг от друга свойствами и стоимостью:

Пенополистирол является самым распространенным вариантом по причине своей достаточно низкой цены и простоты в обращении, однако у него есть весомый минус — горючесть, который заставляет производителей переключить внимание на другие, более безопасные виды утеплителей для СИП-панелей.

Пенополиуретан славится длительным сроком службы и минимальной теплопроводностью, но и стоимость его несколько выше.

Минеральная вата считается более безопасной, но тоже имеет свой недостаток — более крупный вес.

В основном производители, выбирая утеплитель, смотрят на его теплоизоляционные свойства, а тут пенополистирол показывает отличные результаты, к тому же обладая небольшим весом.

Деревянный брус.

Деревянный брус, также входящий в состав СИП-панелей, предназначен для обеспечения дополнительной несущей способности каркаса здания. Кроме этого, он служит для соединения панелей между собой.

Теперь мы знаем полный состав СИП-панели. При виде этого многослойного строительного материала может возникнуть впечатление, что он довольно громоздкий и тяжелый за счет большого количества компонентов, но это далеко не так. Напротив, СИП-панели славятся своей легкостью, особенно в сравнении с такими материалами, как бетон, кирпич или камень.

Также следует отметить экологичность панелей: в их составе, как можно заметить, нет вредных для здоровья компонентов, поэтому они безопасны в той же мере, что и обычная древесина.

Возврат к списку

0 Список товаров в корзине

Ваша корзина пуста

Плюсы и минусы СИП | ПСК «Родной дом» · «Родной дом»

Технология строительства EcoPan (SIP) уже более полувека применяется в странах Северной Америки и Европы и отработана до мелочей, однако на российском рынке о домах из Эко-панелей узнали относительно недавно, если сравнивать с традиционными технологиями домостроительства. Пробелы информации в сознании наших соотечественников успешно заменяются мифам. Очень часто в обсуждениях технологии EcoPan можно услышать ничем не подтвержденные, необоснованные умозаключения, которые могут повлиять на Ваш выбор материала для строительства дома. В этой статье мы разберем и опровергнем основные заблуждения касательно домов из SIP-панелей.

МИФ №1. СИП-панели опасны для здоровья

В состав СИП панели входят всего три элемента:

Наружный слой — плита ОСП
Утеплитель — пенополистерол
Клеящее вещество
(Подробнее о составе СИП-панелей)

OSB плиты на 95 % состоят из плоской стружки (она является продуктом деревообрабатывающей промышленности) и на 5% — из специально подобранного вида смолы. SIP-панели не содержат формальдегид, бутанол, фенол, стирол и другие, вредные для человека, вещества. Синтетический воск, применяемый при изготовлении панелей, позволяет сделать их надежными, а добавляемая соль борной кислоты делает плиту хорошо защищенной от воздействий окружающей среды.  Смола играет роль связующего материала. Искусственными химическими составами плиты обрабатываются на конечной стадии производства для того, чтобы придать OSB плитам влаго- и огнеустойчивость. Прекрасный аромат дерева, источаемый плитами из древесной стружки, благотворно влияет на психическое здоровье. OSB плиты из натурального материала сохраняют положительные свойства дерева и не являются опасными.

Пенополистерол – это экологически чистый материал, который не вреден для здоровья человека. Санитарно-гигиеническими нормами разрешен контакт пенополистерола с пищевыми продуктами. Последний элемент в конструкции SIP панели – это вещество, которым скрепляются плиты. В современном производстве зачастую используется полиуретановый клей, безопасность которого для человека доказана и подтверждена соответствующими документами.

На нашем сайте Вы можете ознакомится с сертификатами, подтверждающими безопасность материалов, используемых ПСК «Родной дом», и узнать подробнее об экологичности дома из СИП-панелей.

МИФ №2. Дом из СИП-панелей пожароопасен.

Приверженцы традиционного строительства одним из основных плюсов кирпичных зданий считают огнеупорность стен. Бесспорно, их точка зрения правильна, с поправкой лишь на то, что термическая стойкость домов и частота возникновения очагов возгорания – это разные показатели. Стена из бетона или из кирпича на самом деле обладает высокими показателями огнеупорности. Но если рассмотреть обстоятельства возгорания в помещении, то следует отметить, что воспламенение идет не от стен, и стремительность распространения пожара зависит от отделочных материалов помещения и от количества в помещении горючих материалов — деревянной мебели, ковров, занавесок и т.д. Более того, SIP-панели обладают высоким уровнем пожарной безопасности вследствие того, что пенополистирол содержит антипирены – вещества, которые делают этот материал самозатухаемым. То есть, без прямого воздействия огня, такой материал самостоятельно потухает.

Почитайте подробнее о пожаростойкости СИП и посмотрите видео испытания горючести Эко-панели.

МИФ №3. Грызуны в домах из СИП-панелей.

В зарубежных странах жилье из SIP-панелей эксплуатируется гораздо дольше, чем в России, и их опыт не нашел подтверждения этому мифу. В доме из СИП отсутствуют два важных элемента: закрытые ходы и небольшие отверстия, начиная с которых можно прогрызать нору. Если учесть, что сборка дома происходит очень быстро: 1-2 недели, во во время сборки попасть в конструкции животным — нет возможности. После сборки в конструкциях нет  щелей  — стены и углы прямые — поэтому после сборки дома, в него также не попасть никаким грызунам. Сами материалы: ОСП плита и пенополистирол содержат в себе вещества препятствующие поеданию их грузынами. Конструктивно, стены и перекрытия домов из SIP панелей препятствуют проникновению в него непрошенных гостей. Лист OSB или пенополистирол также не могут привлечь грызунов как материал для устройства гнезда, ведь эти строительные материалы обладают высокой плотностью. Для строительства жилища грызунам больше по душе мягкие, волокнистые материалы, например минвата.

Учитывая изложенное, трудно себе представить случай повреждения грызунами конструкций из SIP панели, а если выполняются стандартные санитарно-гигиенические нормы и помещения содержатся в порядке, то появление вредителей можно вовсе исключить. Ко всему хочется заметить, что официально доказанные случаи повреждения SIP панели, грызунами, неизвестны.

МИФ №4. Дома из СИП-панелей «картонные» и непрочные.

Высокая скорость и видимая простота процесса сборки дома из СИП-панелей создает ложное впечатление хрупкого, недолговечного домика, а в силу своего небольшого веса дома из SIP кажутся недостаточно капитальными, но исследования опровергают и этот миф. Многократно подтверждено: сейсмостойкость строений из SIP панелей не сравнима с традиционными домами, она значительно превышает соответствующие показатели у кирпичных и деревянных домов. Сип-дома неоднократно испытаны стихией и имеют поразительный запас прочности! Подробнее о прочности дома из СИП-панелей.

МИФ №5. Дома из СИП очень дорогие.

Напротив, СИП-технология позволяет построить дом быстро и недорого. Стоимость 2-этажного дома из Эко-панелей равна стоимости 2-комнатной квартиры. За ту же сумму Вы получаете в 2 раза больше жилой площади. К тому же выбирая дом из СИП, вы экономите не только но строительстве, но и на обслуживании дома. Подробнее об экономичности дома из СИП.

МИФ №6. В доме из СИП плохая шумоизоляция.

В помещениях с повышенным уровнем шума нужно ставить дополнительную звукоизоляцию – это правильное решение для любых типов домов. Между спальнями и обычными комнатами вполне достаточно стандартных перегородок из СИП-панелей из гипсокартона толщиной 70 мм. В межэтажных перекрытиях, если они сделаны из СИП, под ламинат нужно ставить звукоизолирующий слой, например, пробку. Это нужно для поглощения ударного шума.

МИФ №7. Малая теплоемкость СИП-панелей

А вот этот миф правдив, однако малая теплоемкость — это достоинство, а не недостаток. Чтобы согреть дом из пеноблоков, нужно нагреть его стены, на это может уйти не один день. Чтобы согреть дом из СИП-панелей нужен 1 час. СИП-панели — энергосберегающий материал. К примеру, толщина панели 174 мм заменяет 1,5 метра кирпича. На практике проверено, что в зимний период времени в доме, протопленном и оставленном на неделю с отключенным отоплением, внутренняя температура снижается максимум на 3-5ºС. Дома из СИП прекрасно подходят для постоянного проживания, в них комфортно в любое время года.

Узнать больше о преимуществах домов из СИП-панелей.

Структурно-изолированные панельные системы (SIPS)

SIPS представляют собой современную альтернативу традиционному деревянному каркасному строительству и выполняют функцию структурного элемента для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS).

SIPS – это современная альтернатива традиционному деревянному каркасному строительству и функция конструктивного элемента для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). Система обеспечивает ряд конструктивных и дизайнерских преимуществ, таких как превосходная экологичность, звуко- и теплоизоляция, огнестойкость и устойчивость к термитам, а также эффективная процедура строительства.

В связи с растущим вниманием в жилищном и архитектурном строительстве к альтернативным экологически чистым, универсальным и экономичным строительным материалам — одним из таких примеров являются системы структурно-изолированных панелей (SIPS). Состоящий из двух деревянных панелей из ориентированно-стружечной плиты (OSB) и внутреннего слоя пенополистирола (EPS), благоприятные изоляционные и акустические свойства материала в сочетании с быстрым строительством и возможностью адаптации на месте делают SIPS привлекательной альтернативой стандартным деревянным каркасным стенам. а также для использования на крышах и полах.

При производстве ориентированно-стружечной плиты (OSB) может быть использовано 85-90% бревна.

Сочетание двух слоев ударопрочной и высокопрочной OSB с толстым изоляционным слоем пенополистирола (EPS) позволяет получить SIP-панели, которые являются прочными, быстровозводимыми и хорошо подходят для жилищного строительства. Панели устойчивы к термитам и превосходят конструкции с деревянным каркасом и металлическим каркасом как по акустическим, так и по тепловым показателям. Огнестойкость от 60/60/60 до 9 баллов0/90/90 может быть достигнуто при установке с соответствующей облицовкой.

SIP можно использовать вместо деревянных каркасных стен, крыш и подвесных полов. Панели, как правило, изготавливаются заранее, что позволяет значительно сократить время строительства на месте и свести к минимуму количество отходов. При использовании в стенах панели обычно имеют полную высоту и соединяются вместе с помощью двойных шпилек или шлицев SIP. Двойные шпильки обычно используются в местах, где требуется дополнительная прочность.

Методы крепления других деревянных элементов к SIP по своему характеру аналогичны стандартным деревянным конструкциям, что делает SIPS естественной альтернативой для проектировщиков конструкций. Панели обладают достаточной прочностью, чтобы их можно было использовать в качестве несущих стен. Тем не менее, некоторые дополнительные крепления или шпильки могут потребоваться для более прочных несущих стен. Доступны панели различной толщины, а конструкция и спецификация панелей в значительной степени зависят от таблиц параметров, предоставленных производителем. Австралийские поставщики должны убедиться, что их SIP-продукты соответствуют австралийским стандартам тестирования и требованиям кодекса.

Стандартные внутренние профили SIP позволяют легко проводить электрические коммуникации через изолированные панели. Так как OSB-облицовка панелей является несущей по всей длине, важно, чтобы панели не разрезались без инженерного проектирования.

Тип

Структурный


SIPS — это современная альтернатива традиционным деревянным каркасным конструкциям, они служат конструкционным элементом для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). 9№ 0003

SIPS – это современная альтернатива традиционному деревянному каркасному строительству и функция конструктивного элемента для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). Система обеспечивает ряд конструктивных и дизайнерских преимуществ, таких как превосходная экологичность, звуко- и теплоизоляция, огнестойкость и устойчивость к термитам, а также эффективная процедура строительства.

В связи с растущим вниманием в жилищном и архитектурном строительстве к альтернативным экологически чистым, универсальным и экономичным строительным материалам — одним из таких примеров являются системы структурно-изолированных панелей (SIPS).

При производстве ориентированно-стружечной плиты (OSB) может быть использовано 85-90% бревна. По сравнению с обычным фрезерованием, при котором извлечение обычно составляет 50-70%, при изготовлении досок используется древесина, которая в противном случае была бы выброшена.

Сочетание двух слоев ударопрочной и высокопрочной OSB с толстым изоляционным слоем пенополистирола (EPS) позволяет получить SIP-панели, которые являются прочными, быстровозводимыми и хорошо подходят для жилищного строительства. Панели устойчивы к термитам и превосходят конструкции с деревянным каркасом и металлическим каркасом как по акустическим, так и по тепловым показателям. Огнестойкость от 60/60/60 до 9 баллов0/90/90 может быть достигнуто при установке с соответствующей облицовкой.

SIP можно использовать вместо деревянных каркасных стен, крыш и подвесных полов. Панели, как правило, изготавливаются заранее, что позволяет значительно сократить время строительства на месте и свести к минимуму количество отходов. При использовании в стенах панели обычно имеют полную высоту и соединяются вместе с помощью двойных шпилек или шлицев SIP. Двойные шпильки обычно используются в местах, где требуется дополнительная прочность.

Методы крепления других деревянных элементов к SIP по своему характеру аналогичны стандартным деревянным конструкциям, что делает SIPS естественной альтернативой для проектировщиков конструкций. Панели обладают достаточной прочностью, чтобы их можно было использовать в качестве несущих стен. Тем не менее, некоторые дополнительные крепления или шпильки могут потребоваться для более прочных несущих стен. Доступны панели различной толщины, а конструкция и спецификация панелей в значительной степени зависят от таблиц параметров, предоставленных производителем. Австралийские поставщики должны убедиться, что их SIP-продукты соответствуют австралийским стандартам тестирования и требованиям кодекса.

Стандартные внутренние профили SIP позволяют легко проводить электрические коммуникации через изолированные панели. Так как OSB-облицовка панелей является несущей по всей длине, важно, чтобы панели не разрезались без инженерного проектирования.

Отделка и техническое обслуживание

Отделка и техническое обслуживание

SIP обладают большой гибкостью с точки зрения архитектурной отделки. Стандартные облицовочные панели, такие как обшивка и гипсокартон, могут быть прибиты гвоздями или привинчены к обшивке OSB аналогично стенам с деревянными стойками.

Для долговременной работы SIP должны быть полностью прошиты и защищены от непогоды. Они также должны быть химически обработаны для устойчивости к термитам. h3 — допустимый уровень обработки древесины, который защищает от термитов только для надземных стен SIP. Обработка древесины h4 предпочтительнее и защищает от гниения и термитов для надземных SIP. Это особенно важно в циклонических регионах.

Ключевые особенности

ПРИМЕНЕНИЕ

Структурные изолированные панели (SIP) представляют собой альтернативное решение для деревянного каркаса наружных и внутренних стен, крыш и подвесных полов. Сердцевина из пенополистирола обеспечивает превосходную изоляцию, встроенную в панели, а обшивка OSB означает, что панели можно легко интегрировать с традиционными креплениями для деревянного каркаса, такими как гвозди и шурупы. Обычная внешняя облицовка и внутренние гипсокартонные листы также могут крепиться к панелям таким же образом, как материалы крепятся к каркасным стенам.

Конструктивный дизайн

SIP должны быть:

• достаточно прочными, чтобы противостоять приложенным силам
• достаточно жесткими, чтобы не прогибаться чрезмерно при нормальных условиях эксплуатации используется для.
  • Стандартная стена
  • Несущая стена
  • Крыша
  • Пол
  • Окна
  • Высокие стены

  При каждом из этих применений SIP структурное рассмотрение должно быть уделено:

  • толщина панели
  • схема крепления гвоздей
  • шлицевая конструкция
  • системные прогибы
  • опорные соединения

  Они рассматриваются ниже.

  Loads

  Standard Wall

  Loads	Structural considerations
  Out-of plane wind	strength check: moment capacity of panel including сжатие и растяжение наружных обшивок максимальное отклонение в соответствии с типом облицовки (хрупкая или более гибкая облицовка) подкреплены диафрагмой пола и потолка
  Вертикальное сжатие от крыши или пола	толстые и крепкие. Более широкие панели имеют большую способность к продольному изгибу при сжатии Обе обшивки OSB должны опираться на опору пола Сжимающие нагрузки могут передаваться через гвозди на нижнюю плиту, если обшивка неравномерно прилегает к полу
  Вертикальное натяжение от подъема крыши	Способность крепления элемента крыши к плите OSB. Например: циклонная стяжка или трип-L-захват OSB классифицируются как JD4 для соединений гвоздями (см. руководство производителя) Прочность на растяжение обшивки OSB Расстояние между гвоздями через обшивку OSB и нижнюю плиту. Способность к сдвигу этого соединения обычно определяет способность к растяжению. Крепление нижней пластины к балке перекрытия или перекрытию с помощью анкерных болтов аналогично стандартным анкерным болтам для деревянного каркаса.

  Литература производителя, основанная на результатах испытаний и технической сертификации, обычно используется для проверки несущей способности и прогиба стандартной стены SIP.

  Bracing Wall

  Loads	Structural considerations
  As per ‘Standard Wall’	Refer ‘Standard Wall’
  Боковые ветровые нагрузки в плоскости	Боковые нагрузки передаются от верхней части стены и компенсируются реакцией толкания/натяжения у основания стены расстояние для обеспечения способности сдвига сдвигающей нагрузки через обшивку OSB к элементам периметра Обычно используется стойка или двойная стойка для сжимающей силы. Способность к сжатию уменьшается с высотой стены из-за потери устойчивости вне плоскости. Прочные прижимные соединения на каждом конце стены должны быть обеспечены, чтобы противостоять подъему напряжения. Прогиб в верхней части стены ограничен пролетом/300. Прогиб должен быть дополнительно уменьшен для хрупкой облицовки.

  Несущая способность на метр длины стены обычно указывается в руководстве производителя вместе с деталями конструкции. Связующая способность уменьшается по мере увеличения высоты стены из-за более низкой способности к продольному изгибу при сжатии.

  Roof

  5.

  .5.5. 9058
  .5. 9058 9058 9058. внешняя обшивка
  максимальный прогиб и подъем с учетом веса кровельного покрытия.
  крепление

  Нагрузки	Структурные соображения
  Out Out Fun Wind Load Loads
  Временная нагрузка	Прочность и прогиб от человеческих нагрузок (весьма низкие нагрузки, см. австралийские стандарты)

  Допустимая ветровая нагрузка и прогиб обычно приводятся в таблицах, предоставленных производителем.

  Пол

  Нагрузки	Структурные соображения
  Мертвые и живые нагрузки
  .0003	проверка прочности: допустимый момент панели, включая сжатие и растяжение наружной обшивки максимальный прогиб крепления – идеальная опора на стены Панели должны быть достаточно жесткими, чтобы не вибрировать при ходьбе человека (обычно макс. прогиб 1,5 мм при нагрузке одного человека) Конструкция балок – см. руководство производителя для пролетов панелей, где указано расстояние между балками.

  Отверстия

  SIP-панели могут сами по себе перекрывать меньшие проемы. Большие проемы должны быть обрамлены перемычкой, подоконником и стойками косяка так же, как и стандартные проемы с деревянным каркасом.

  Loads	Structural considerations
  Vertical Dead load, Live Load, and wind	SIP may be able to vertically span smaller openings itself. В противном случае требуется перемычка. Конструкция перемычки для перекрытия длины проема с учетом ширины нагрузки поддерживаемых выше вертикальных нагрузок. Схема гвоздей СИП к перемычке. Достаточная для передачи вертикальных нагрузок Конструкция стойки косяка, на которую может опираться перемычка, включая сжатие и крепление. Косяк утоплен в SIP
  Боковой ветер	SIP может самостоятельно перекрывать небольшие проемы по горизонтали. В противном случае требуется элемент подоконника. Конструкция порога по всей длине проема с учетом ширины вертикальной ветровой нагрузки. Порог проходит до стойки косяка. Следовательно, стойка косяка должна быть рассчитана на то, чтобы воспринять эту точечную нагрузку по вертикали.

  Спецификации

  ХАРАКТЕРИСТИКИ

  Структурно-изолированные панели представляют собой разновидность сэндвич-панелей, состоящих из двух наружных слоев ориентированно-стружечной плиты (OSB) с толстым внутренним слоем пенополистирола (EPS). Панели прочны и выдерживают строгие испытания, чтобы убедиться, что они обладают определенной конструкционной прочностью и жесткостью. SIP обычно используются в качестве стен, но могут использоваться для каркаса основной части конструкции, включая крышу и подвесные полы. При проектировании с использованием SIP необходимо указать несколько ключевых элементов для каждого проекта.

  SIP обшиты ориентированно-стружечными плитами (OSB) толщиной 11-12 мм, которые изготавливаются путем склеивания слоев древесных стружек (которые напоминают чешуйки) друг на друга, ориентированных примерно под углом 90 градусов. Полученная плита имеет очень хорошие механические свойства. Между плитами зажат пенополистирол (EPS), который является жестким и прочным, на 98% состоит из воздуха. SIPS изготавливаются на заводе, а панели нарезаются по форме и размеру в соответствии с каждым проектом.

  9СИП 0002 изготавливаются с прямоугольной выемкой глубиной примерно 35-45 мм по периметру. Это позволяет панелям размещаться вокруг деревянных элементов конструкции, что служит нескольким целям. В основании SIP-стены к плите болтами крепится сплошная деревянная плита (опорная плита). Затем SIP вставляется в пластину и прибивается к боковой части базовой пластины. Таким образом, выемка позволила незаметно прикрепить панель к плите и аналогичным образом соединить другие части конструкции. Примером этого является то, как панели соединяются друг с другом. Вертикальные панели, расположенные рядом, сращиваются между собой широкими (70-100 мм) ламинированными вертикальными брусками или шпонкой СИП, вставленной в углубление и прибитой к каждой доске. Наконец, на торцевой панели выемка позволяет закрепить брусок в торцевой выемке SIP. Это защищает пенопластовый сердечник, так как он не должен постоянно подвергаться воздействию. См. вкладку «Установка» для подробностей подключения, описанных выше.

  Для каждой конструктивной конструкции на проектных чертежах должны быть указаны определенные элементы, включая марку SIP, толщину стен, несущие стены, крепления, шлицы, перемычки и детали для сверхвысоких стен.

  Дополнительные спецификации

  SIP Поставщик/торговая марка:

  Поскольку SIP из конструкционной древесины еще не подпадают под действие австралийских стандартов, необходимо назначить поставщика панелей. Панели каждой марки должны быть протестированы и сертифицированы инженером-строителем на соответствие требованиям австралийского стандарта для новых продуктов. Бренд обеспечивает прочность и способность к изгибу для целей дизайна.

  Толщина:

  Каждая марка или поставщик SIPS предоставляет таблицы расчета конструкций, в которых указаны возможности для каждой толщины SIP – более толстая сэндвич-панель имеет большую грузоподъемность и поперечную жесткость. Типичные толщины включают 90 мм, 140 мм, 150 мм и 160 мм. Должна быть указана толщина SIP для каждой части конструкции.

  Несущие стены:

  Несущие стены воспринимают дополнительные нагрузки по сравнению со стандартными стенами. Стандартные стены воспринимают вертикальное сжатие от крыши и этажа выше, вертикальное растяжение от крыши сверху и боковое давление ветра вне плоскости. Несущие стены дополнительно воспринимают в плоскости боковые ветровые нагрузки, которые действуют от диафрагмы потолка на несущие стены. Из-за этой дополнительной поперечной нагрузки в плоскости раскосные стены должны быть указаны на чертежах плана проекта, а также должна быть включена или указана стандартная распорная стенка.

    Крепления:

  Крепления и соединения должны быть указаны на чертежах с учетом конкретных нагрузок проекта. Сюда входят крепления других конструктивных элементов к СИПам, крепления СИПов друг к другу, детали углового крепления, крепления для несущих стен, а также сжимающие, растягивающие нагрузки.

  • Количество гвоздей, расстояние между гвоздями
  • Расстояние до края
  • Тип крепежного изделия
  • Размер крепежных болтов и расстояние между ними

  Тип шлица:

  SIP-стены могут быть соединены между собой либо двумя стойками из клееного бруса, либо SIP-шлицем (узким коротким SIP-шпилем, который вставляется в основные углубления SIP). Шлиц SIP обеспечивает лучшие изоляционные качества, однако шпильки обеспечивают дополнительную прочность.

  • Шлиц SIP
  • Шлиц ламинированной шпильки

  Дополнительный каркас:

  SIP часто нуждаются в дополнительных элементах каркаса для создания сложных компонентов или форм. Они должны быть идентифицированы и указаны в проектных чертежах.

  • Большие окна
    • Стойки косяка
    • Деревянная перемычка, утопленная в нижнюю часть панели перемычки
    • Крепление с обеих сторон окна
  • Очень высокие стены (>3 м, горизонтальные линии 609 sp8 8

  • Деревянные вертикальные стойки
• Стропила для кровельных систем и соединения с SIP
• Балки для систем подвесного пола и соединения с SIP

Обработка:

Подобно деревянному каркасу, SIP должны иметь спецификацию обработки, вызываемую для обеспечения устойчивости OSB к термитам и гниению.

• h3 или h4

Установка

УСТАНОВКА

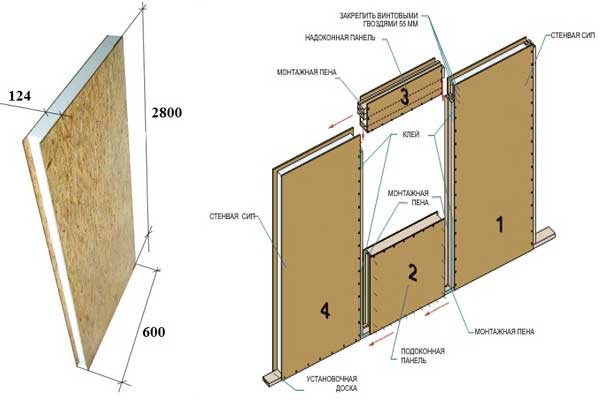

На следующих рисунках показаны типичные детали конструкции SIP-систем. Они любезно предоставлены компанией SIPS Industries, которая производит SIP в Перте и доставляет по всей Австралии.

При проектировании SIP-систем особое внимание следует уделить:

• проемы каркаса
• несущие стены
• детали соединения с другими SIP и стандартными элементами каркаса


Двойная деревянная стойка в SIP-стене


Шлиц SIP в стене SIP


Деталь угла стены SIP


Крепление стены SIP к перекрытию


 Подвесной пол к несущей детали SIP-стены

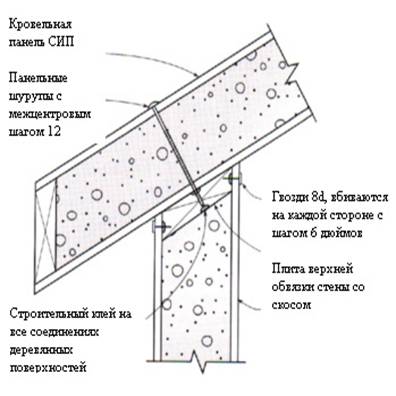

Деталь SIP-кровли к SIP-стене


эвисса


Оксли Трейд


Сериани Дизайн



СИП Индастриз

Alliant PowerhouseTV — Структурные изолированные панели (SIP)

Структурные изолированные панели, также называемые SIP, пенопластовыми панелями или панелями с натянутой обшивкой, значительно более воздухонепроницаемы, чем каркасные стены.

Структурные изолированные панели (SIP), также называемые панелями с пенопластом или панелями с натяжной обшивкой, представляют собой листы пеноизоляции, зажатые между ориентированно-стружечной плитой или другим типом композиционной древесины.

В отличие от традиционного деревянного строительства, в SIP-панелях не используются шпильки. Эти прочные, суперизолированные конструкционные строительные компоненты можно использовать для полов, стен и крыш.

В этом видео: Эксперт отрасли демонстрирует SIP и то, как их можно интегрировать в ваш дом.

Как это работает

SIP-подрядчики разрабатывают проект вместе с вашим застройщиком. На заводе эти конструкции переносятся на панели шириной до 24 футов и высотой до восьми футов — использование таких крупных компонентов сводит к минимуму количество стыков, через которые воздух может просачиваться в ваш дом.

После обрезания панелей нужной формы, включая оконные и дверные проемы, они отправляются на строительную площадку. Панели поставляются с буквами и номерами, что обеспечивает быструю установку.

Энергосбережение

Панели предлагают значение R от четырех до шести на дюйм, в зависимости от типа используемой пены. На самом деле стены SIP могут быть построены с более низким значением R, потому что панели значительно более воздухонепроницаемы, чем каркасные стены.

Прочие преимущества

SIP имеют еще несколько преимуществ по сравнению со стандартным каркасом:

• Они поставляются предварительно собранными с завода, что означает, что каркас вашего дома можно построить всего за несколько часов, а не несколько дней. .
• Структурные теплоизоляционные панели — монтажОни в три раза прочнее обычных каркасных стен.
• Им можно придать любую форму, что обеспечивает большую гибкость дизайна.
• Изоляционный материал защищен деревянными панелями, что снижает риск повреждения влагой.
• Панели изготавливаются в соответствии со спецификациями вашего подрядчика, поэтому строительные отходы значительно сокращаются.
• Композитная древесина в панелях изготовлена ​​из переработанной древесной стружки вместо свежесрубленной древесины.

У старых типов SIP были проблемы с пожарной безопасностью и повреждением насекомыми, но усовершенствованные технологии производства, наряду с правильной установкой, устранили проблемы.

Затраты

Хотя SIP стоят дороже, чем традиционные строительные материалы, для их установки требуется меньше труда, что делает общую стоимость строительства примерно такой же.
