Экологичны ли СИП-панели?

В составе SIP панелей отсутствуют такие элементы как: фенол, формальдегид, бутанол, стирол. В их составе есть только пенополистирол, который по санитарно-гигиеническим нормам может контактировать с пищей. За рубежом SIP-панели применяют для строительства школ, больниц и других подобных социальных объектов.
Синтетические смолы и воск, соль борной кислоты и отвердитель, входящие в состав SIP-панелей, безопасны для человека, гипоалергенны и защищают возведенные из них строения от вредных воздействий окружающей среды.

Исследования уровня безопасности пенополистирола неоднократно проводились как отечественными, так и зарубежными специалистами. Все они завершились успешно, дав толчок к развитию производства и нынешней востребованности этого материала. Таким образом, дома из СИП-панелей признаны по-настоящему экологичным жильём в России, Европе и во всём мире.

На сколько опасны грызуны для дома из СИП-панелей?

В первую очередь следует сказать, что внутри СИП-панели ни один грызун жить не станет. Этот факт подтверждают и биологи, и многолетняя практика эксплуатации домов, магазинов, складов из SIP-элементов.

Пенополистирол несъедобен, даже для таких всеядных животных, как мыши и крысы. Однако грызуны могут портить утепляющий слой, прогрызая в нём свои ходы. В СИП-панели пенополистирольный наполнитель надёжно защищён ориентированно-стружечными плитами (OSB). Общепризнано, что представители мышиного семейства избегают этого материала и никогда его не грызут. Очевидно, пропитанные твёрдыми смолами щепки им просто не по зубам, так как при откалывании образуют острые, как стекло, фрагменты.

Что включает в себя домокомплект?

Что будет входить в домокомплект, можно подробно ознакомится в разделе «Комплектация».

Обвязка – брус 145х145 мм.
Перекрытие цокольное – СИП панели 174 мм
Высота 1-го этажа – 2500
Наружные стены – СИП панели 174 мм.
Внутренние перегородки – СИП панели 174 мм.
Перекрытие междуэтажное – СИП панели 174 мм.
Перекрытие чердачное-СИП панели 174 мм.
+ АР(Архитектурный раздел) + документация для самостоятельной сборки

Вы можете самостоятельно собрать домокомплект.

Насколько безопасны дома из СИП панелей?

SIP – это конструкционная теплоизоляционная панель. Она представляет собой уникальный, удивительно прочный конструктивный элемент, состоящий из двух влагостойких ориентировано-стружечных плит (OSB) и самозатухающего пенополистирола, которые склеиваются под давлением в заводских условиях. Материал пенополистирол содержит специальные присадки — антипирены, способствующие затуханию пламени, а все деревянные поверхности дома обрабатываются огнебиозащитным составом.

Долговечность дома из сип панелей?

Расчетный срок эксплуатации домов, выполненных из SIP панелей – 100 лет. Стоит отметить, что первые дома, построенные по канадской технологии, появились на западе в середине прошлого века.

Эти дома стоят и эксплуатируются по настоящее время. Таким образом, можно сказать, что заложенный в них срок эксплуатации, судя по всему, себя оправдывает.

Насколько прочны и надежны дома из СИП-панелей?

Активная эксплуатация СИП-панелей, в частности их использование в строительстве, началась совсем недавно, поэтому пока можно говорить лишь о расчётном сроке службы. Он составляет не менее 100 лет. Живое подтверждение — американские коттеджи середины прошлого века, которые пока никак нельзя назвать ветхими.

Залог долговечности дома из СИП-панелей — крайне большой срок службы отдельных материалов. Так, плиты ОСП в обычном режиме эксплуатации могут прослужить сотни лет, а пенополистирол через полвека эксплуатации полностью сохраняет все основные свойства, в том числе и теплоизолирующие. Максимальный срок «жизни» опять же неизвестен в силу относительной молодости материала.

Каркас дома из СИП-панелей, как правило, собирают из натуральной древесины, долговечность которой не нуждается в проверках.

При грамотной организации строительного процесса каркасный дом без проблем будет служить нескольким поколениям жильцов.

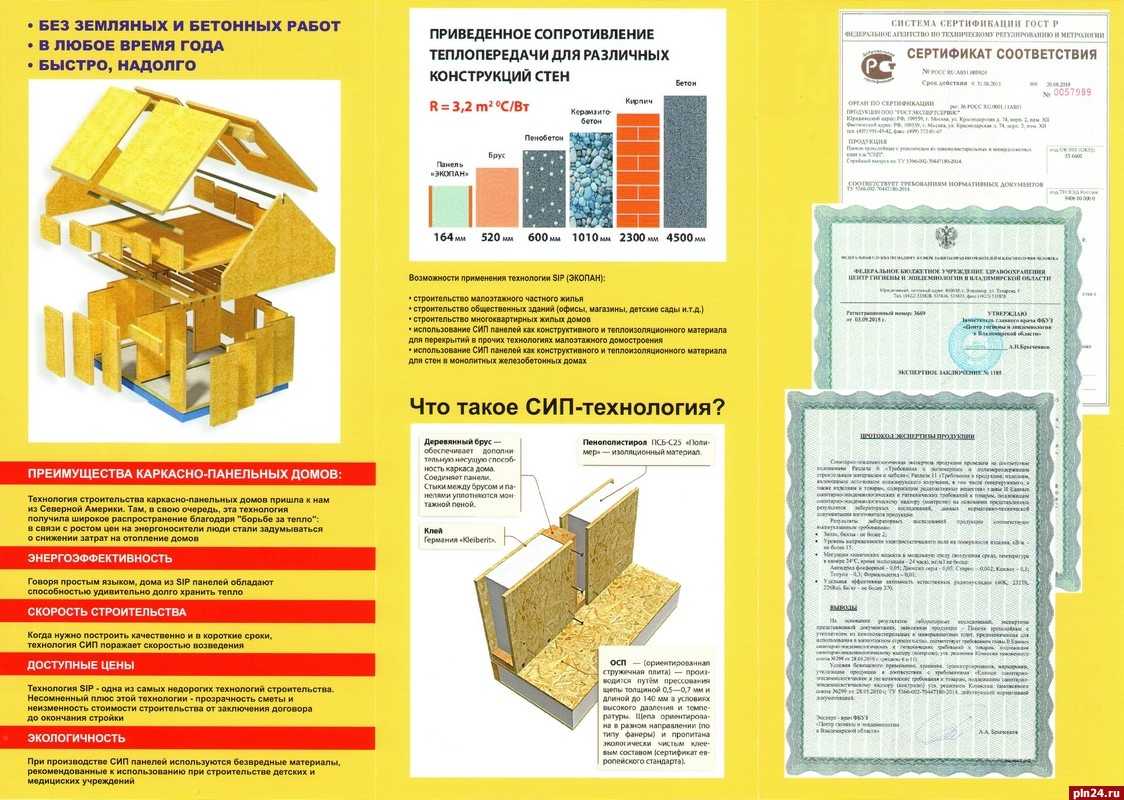

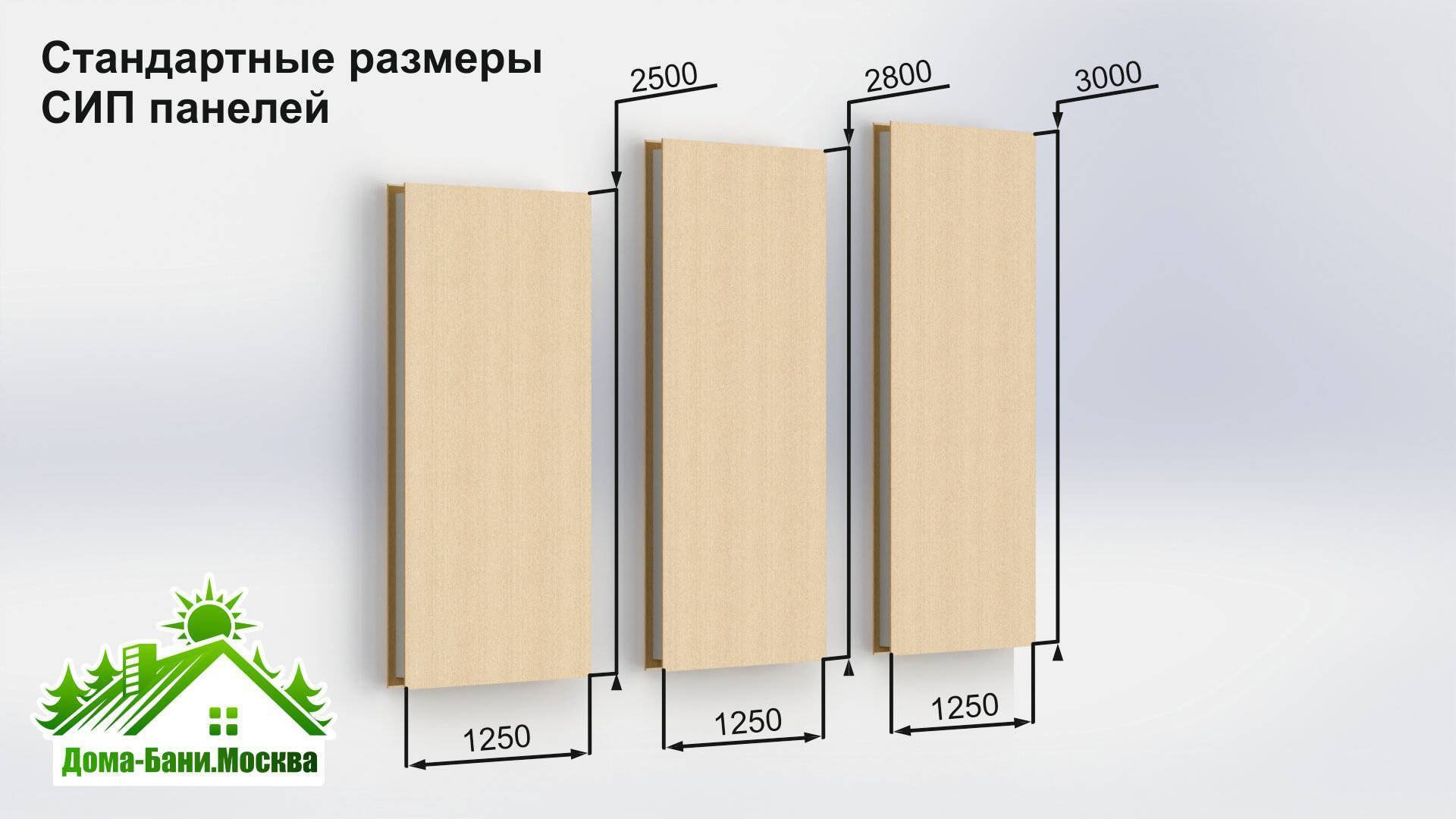

Что такое СИП-панель?

Структурно-изоляционной панелью называют простую конструкцию, в которой слой вспененного полистирола заключён между двумя ориентированно-стружечными плитами (ОСП). Процесс соединения трёх слоёв воедино происходит под давлением с использованием нейтрального клеевого состава. Пенополистирол — невероятно эффективный теплоизолянт, используемый повсеместно, поэтому и дома из СИП-панелей зимой отлично удерживают тепло, а летом прохладу. Удобны такие панели и в строительстве: лёгкие, готовые к монтажу при любой погоде, идеально ровные и простые в дальнейшей отделке.

Из чего сделаны и какие бывают виды СИП панелей?

Типы обшивки в разных видах СИП панелей
• Ориентированностружечная плита (OSB или ОСП) используется в классическом виде СИП-панелей, а представляет собой прессованную разнонаправленную щепу в пропитке из синтетических смол. В строительстве наиболее востребована марка OSB3/ОСП3, изготавливаемая в Европе по стандарту EN 300, а в России – по ГОСТ Р 56309-2014.

• Цементно-стружечная плита (ЦСП) на 24% состоит из древесной стружки и на 65% из портландцемента. Добавление в композит хлорида кальция, сульфата алюминия и других минеральных солей снижает разрушительное влияние древесных выделений на цемент. Европейское исполнение этого вида СИП-панелей соответствует нормативу EN 634-2, российское – ГОСТ 26816-2016.

• Green Board (GB, гринборд, фибролит) производится из пропитанных жидким стеклом тонких хвойных волокон в цементном вяжущем. От панелей ЦСП материал отличается не только добавками, но и соотношением компонентов: доля органического в этом виде обшивки СИП панелей составляет около 60%, на минеральный приходится 40%. Гринборд изготавливают в России по ТУ, разработанным на основе отмененного стандарта ГОСТ 8928-81.

Также для производства СИП-панелей используют стекломагнезитовые листы (СМЛ).

Они представляют собой армированную стеклотканью смесь обожженного магнезита, перлитового песка и хлорида магния. В силу огнестойкости плиты с СМЛ полезны при высоких пожарных рисках. Наша компания не использует этот вид СИП-панелей, т.к. их дороговизна, большой вес и хрупкость повышают цену строительства частных домов или иных объектов.

Виды утеплителей для СИП панелей
• Пенополистирол (ППС) входит в состав наиболее распространенных видов СИП-панелей, применяемых в строительстве жилых домов. Изготавливается он расплавлением гранул стирола с последующей обработкой заготовок горячим паром и антиперенами. За рубежом производство ППС регламентируется нормами EN 13164, российский строительный пенополистирол соответствует ГОСТ 32310-2020.

• Неопор выпускается по сходной с пенополистиролом технологии, но в расплав добавляется графит для задержки тепловых волн внутри готовой структуры. В качественные СИП-панели этого вида устанавливается продукция немецкого предприятия BASF. Выпускается она по внутренним техрегламентам разработчика с учетом требований EN 13162. При выпуске отечественных альтернатив нужно соблюдать условия ГОСТ 15588-2014.

• Пенополиизоцианурат (PIR) синтезируется из полиизоцианатов и полиолов, входящих в состав нефтехимического сырья. Добавление к ним воды и катализаторов позволяет получить углекислый газ, который в дальнейшем выступает вспенивающим агентом. Готовая закрытоячеистая структура на территории РФ выпускается по ГОСТ Р 59561-2021, в прочих государствах – по EN 13165.

• Базальтовый утеплитель (каменная вата) изготавливается из скрепленных смолами волокон, полученных при расплаве магматических или осадочных горных пород. Этот вид СИП-панелей усилен перегородками для повышения жесткости конструкции. Зарубежный стандарт на выпуск базальтовой ваты — EN 13162, национальный — ГОСТ 4640-2011.

Какому виду СИП-панелей отдать предпочтение?
Выбор строится на комплексном анализе:

• геологических, климатических и ландшафтных условий на участке;

• требований к архитектуре и планировке будущего дома;

• объема средств, выделяемых на строительство;

• желаемых сроков сдачи проекта.

Сложность в том, что все эти факторы имеют перекрестное влияние на друг друга. Например, при использовании наиболее доступных по цене СИП-панелей из ОСП и пенополистирола приступать к наружной отделке необходимо сразу по завершении возведения коробки здания. Иначе чувствительный к влажности материал быстро утратит исходные параметры, что снизит долговечность объекта. На практике это подталкивает выбирать строительство под ключ, что не всегда легко по финансам. В СИП-домах из панелей с ОСП обязательна принудительная вентиляция, что опять же требует дополнительных расходов.

Свои нюансы есть и у других видов СИП-панелей. Обозначим некоторые:

• Строительство из экологически безопасных вариантов с ЦСП позволяет оставить дом без отделки на несколько сезонов. Но под тяжелые плиты этого типа нужен более крепкий фундамент, да и стоят они дороже.

• Дома из СИП с ППУ- или PIR-сердечником будут максимально теплыми и звуконепроницаемыми. Но по цене такая изоляция обходится почти в 3 раза дороже классического полистирола, который при достаточном в средней полосе уровне тепловой защиты не способен обеспечить желаемую степень шумоизоляции.

• При обустройстве бань и других пожароопасных зданий имеет смысл присмотреться к огнестойким композитам. Панели СМЛ+минераловатный заполнитель видятся отличным выходом, но под строительство нужно заготовить солидный бюджет. Объясняется это не столько высокой ценой изделий, сколько малой высотой и сложностью их обработки.

И таких примеров можно привести множество. На срезе получаем: нельзя однозначно утверждать, что какие-то виды СИП-панелей лучше, а какие-то хуже. Каждый материал обладает уникальным набором характеристик, который необходимо учитывать при выборе проекта дома для комфортной жизни за городом.

Азбука SIP | Новости металлоконструкций

Автор Марк Робинс Главный редактор Опубликовано 01 апреля 2018 г.

В 1937 году Элеонора Рузвельт посвятила небольшой дом, облицованный панелями из стресс-кожи в Мэдисоне, штат Висконсин, в рамках попытки Лесной службы США сохранить лесные ресурсы. Он простоял до 1998 года. Эти панели с напряженной обшивкой были предшественниками того, что сегодня известно как структурно-изолированные панели (SIP).

SIP — это высокоэффективный строительный элемент для жилого и коммерческого строительства. Эта композитная панель состоит из изолирующего слоя жесткой сердцевины, зажатого между двумя слоями конструкционной облицовки. Экструдированный пенополистирол (EPS), пенополистирол, пенополиуретан или композитные соты являются возможными сердечниками SIP. SIP-облицовка включает в себя ориентированно-стружечные плиты (OSB), плиты из оксида магния, фанеру и цемент, но для целей данной статьи будет выделена металлическая облицовка.

SIP не следует путать с изолированными металлическими панелями (IMP). Хотя они похожи по своему составу и установке, они не одинаковы.

SIP структурно испытаны на осевую нагрузку и сертифицированы для поддержки нагрузок на пол и крышу. IMP были протестированы и сертифицированы только для боковых нагрузок, таких как ветер. IMP обеспечивают непрерывную изоляцию и архитектурную отделку, обычно имеют толщину не более 2 дюймов и требуют крепления к несущей раме.

Прочные и эффективные

SIP производятся в заводских условиях в соответствии с планами строителей и могут быть изготовлены практически для любого проекта здания. Согласно Фт. Ассоциация структурно-изолированных панелей из Лодердейла, штат Флорида, при строительстве с использованием СИП экономит время, деньги и труд, в результате чего строительная система является чрезвычайно прочной, энергоэффективной и рентабельной. Весь узел стены/крыши можно быстро и легко установить по частям. Отверстия и пазы предварительно вырезаются на заводе. На участке нет обшивки и утепления. SIP имеет однородную поверхность для прибивания сайдинга и отделки. Строительные бригады могут легко научиться установке SIP, а при необходимости модифицировать на месте несложно. Установка электрооборудования и ОВК упрощается с помощью SIP.

Фото любезно предоставлено Panel Fusion

Фото любезно предоставлено Panel Fusion

«Стальные SIP-панели отлично подходят для быстрого и экономичного жилищного и коммерческого использования, где наружные стены и обшивка крыши используются в качестве готовой водонепроницаемой облицовки», — говорит Крис Кавала, президент, SIP Supply Inc., Холидей, Флорида. «Строительство выполняется быстрее, потому что вы выполняете много этапов за один шаг, стены уже изолированы и не требуют строительной пленки. Софит и фасция выполнены как часть системы кровельных панелей. Панели устойчивы к погодным условиям. В жилых помещениях дополнительная рама не требуется. Стальные SIP представляют собой структурные стены, которые просто вставляются в базовую направляющую и закрываются верхним направляющим каналом. Для пазогребневых вертикальных соединений, имеющих плотный контакт пены с пеной, крепежные детали не требуются. Панели достаточно легкие, чтобы их можно было переносить в руках. В отличие от деревянных SIP, стальные SIP устойчивы к термитам, обеспечивают более чистую воздушную среду в помещении и не зависят от ненастной погоды во время строительства. [Они] быстрее устанавливаются, потому что в них нет промежуточных шлицов или шлицевых креплений, и они доступны длиной до 53 футов».

Устойчивость к атмосферным воздействиям

SIP создают энергоэффективную оболочку здания с повышенной теплостойкостью и сниженными энергозатратами. По данным Ассоциации структурно-изолированных панелей, по сравнению с каркасом SIP обеспечивают на 58 процентов больше R-значение, на 85 процентов меньше утечки воздуха и на 40-60 процентов меньше потребление энергии.

Компания Structall Building Systems, расположенная в городе Олдсмар, штат Флорида, производит панели SIP, облицованные стальными панелями толщиной 26 мм с покрытием G90 методом горячего цинкования. Для дополнительной защиты их грунтуют и покрывают лакокрасочным покрытием «40 лет». Как и в случае с традиционными SIP, пенопластовый сердечник Structall Building Systems состоит из шариков пенополистирола EPS, который представляет собой приложение с закрытыми порами, в котором отдельные шарики захватывают воздух в качестве изолирующего компонента. «В отличие от продуктов из пенопласта с закрытыми порами, R-значение не снижается из-за выделения вспенивающего агента, используемого как часть уравнения изоляции», — говорит Эдди Берд, старший менеджер проекта в Structall Building Systems.

Индекс Home Energy Rating Systems (HERS), администрируемый сетью Residential Energy Services Network, представляет собой измерение энергоэффективности дома. Рейтинг HERS Index Score присвоен более чем одному миллиону домов в США. «На сегодняшний день все наши рейтингуемые дома за последние 12 лет получили оценку HERS 60 или ниже, что свидетельствует об общем снижении энергопотребления на 40 процентов по сравнению с базовым кодом», — говорит Бирд. «Эти оценки были получены с 4-дюймовыми стеновыми панелями и 6-дюймовыми панелями крыши, и они легко могут быть ниже HERS 50 с простым добавлением солнечного водонагревателя. Кроме того, наши стальные панели были разработаны и поэтому предназначены для использования в [опасных зонах с высокой скоростью (HVHZ)] и соответствуют обозначениям Майами-Дейд, связанным с HVHZ. В отличие от панелей OSB, которые опираются на общее обозначение Службы оценки ICC, наши панели имеют свои собственные обозначения. Что еще более важно, наши стальные SIP выдержали сильные ураганы и настоящие торнадо».

Фото предоставлено SIP Supply Inc.

Фото предоставлено SIP Supply Inc.

Установка стальных SIP-панелей

В чем уникальность обработки и установки металлических SIP-панелей? Бирд говорит, что благодаря высокому соотношению прочности и веса его панелей потребность в кранах практически отпадает. «[SIP Structall Building Systems] часто перемещаются без вилочных погрузчиков или других механических платформ, — говорит он. И «Некоторые из самых задержек выхода из-за погоды в значительной степени сведены к минимуму, часто ограничиваясь самим событием; то есть, когда идет дождь, отправьте бригаду на ранний обед, отмойте панели и вернитесь к работе», — добавляет он.

Джеффри Р. Домб — старший дизайнер компании Panel Fusion LLC, Олдсмар. Он говорит, что дренажные отверстия должны быть размещены на нижнем краю канала края крыши на каждом стыке панели с панелью, чтобы обеспечить выход захваченной влаги изнутри панели крыши. «Поскольку панельные стены представляют собой большие твердые участки стены, распорки должны быть установлены во время строительства примерно в 10 футах от углов и в 10 футах после этого, пока не будут установлены панели крыши», — добавляет он. «Если проемы в стенах вырезаются на заводе, следует резать только обшивку панели, сердцевина из пеноматериала должна быть в основном неповрежденной, чтобы сохранить целостность панели во время транспортировки и монтажа.

Электрический горячий нож — это самый чистый способ разрезать или обрезать сердцевину из пенополистирола. Сердечники из пенополистирола также можно разрезать или обрезать рашпилем для гипсокартона или крупнозернистой роторной шлифовальной машиной. Чтобы вырезать отверстия в стене, найдите углы и просверлите их. Затем соедините отверстия спилами. Используйте ручную пилу, чтобы срезать оставшуюся пену, затем удалите вырез. Панель толщиной более 3 дюймов трудно разрезать полностью за один проход из-за жесткости обшивки и трения пены. Легче резать панель за один проход с каждой стороны с меньшей глубиной лезвия».

Стеклянные подъемные присоски диаметром 12 дюймов можно использовать для надежной фиксации SIP без повреждения отделки. «Стандартный способ крепления панели крыши к панели стены — это длинный винт с металлической шайбой диаметром 1 1/2 дюйма, вбитый через панель крыши в верхний канал стены на расстоянии от 4 до 12 дюймов», — говорит Домб. «Шайба может быть с неопреновым покрытием или может использоваться герметик. Перед использованием проверяйте панели на предмет расслоения, взглянув на поверхность панели с одного конца и отыскав выпуклости на металлической оболочке. Не поднимайте панель ни за какие края металлической обшивки, потому что это сорвет обшивку с сердцевины».

Фото предоставлено Structall Building Systems

Фото предоставлено Structall Building Systems

Другие советы по установке

«Затем панели SIP вставляются в канал таким образом, чтобы их квадратный и плоский нижний край полностью помещался внутри канала», — объясняет Домб. «Перед креплением SIP проверьте наличие отвеса и уровня. Для крепления SIP к каналу через фланец канала в металлическую облицовку SIP через равные расчетные промежутки с каждой стороны канала вкручиваются самонарезающие металлические винты с плоской головкой. Следующая панель в последовательности готова к установке».

Еще одной уникальной особенностью стальных SIP-панелей являются их вертикальные соединения между панелями. Они бывают трех распространенных конфигураций блокировки: внахлест, шпунт и паз и простое соединение встык. «Тот факт, что для соединения не требуется никаких дополнительных структур, таких как шлицы или каналы — требуется только высококачественный эластомерный клей-герметик, — уникален для стальных SIP», — говорит Домб.

«После нанесения сплошной линии герметика на край первого стенового SIP, следующая панель вставляется в базовый канал, а затем плотно надвигается на первую панель. Эта последовательность продолжается до тех пор, пока не будут возведены все стены SIP. Затем поверх стены SIP устанавливается непрерывный стальной верхний канал с помощью саморезов по металлу с низкопрофильной головкой, ввинчиваемых через фланец канала в металлическую облицовку SIP на регулярном расчетном расстоянии с каждой стороны канала. ».

Фото предоставлено компанией Structall Building Systems

Структурно-изолированные панельные системы (SIPS)

SIPS представляют собой современную альтернативу традиционному деревянному каркасному строительству и служат структурным элементом для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS).

SIPS – это современная альтернатива традиционному деревянному каркасному строительству, выполняющая функции конструктивного элемента стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). Система обеспечивает ряд конструктивных и дизайнерских преимуществ, таких как превосходная экологичность, звуко- и теплоизоляция, огнестойкость и устойчивость к термитам, а также эффективная процедура строительства.

В связи с растущим вниманием в жилищном и архитектурном строительстве к альтернативным экологически чистым, универсальным и экономичным строительным материалам — одним из таких примеров являются системы структурно-изолированных панелей (SIPS). Состоящий из двух деревянных панелей из ориентированно-стружечной плиты (OSB) и внутреннего слоя пенополистирола (EPS), благоприятные изоляционные и акустические свойства материала в сочетании с быстрым строительством и возможностью адаптации на месте делают SIPS привлекательной альтернативой стандартным деревянным каркасным стенам. а также для использования на крышах и полах.

При производстве ориентированно-стружечной плиты (OSB) может быть использовано 85-90% бревна. По сравнению с обычным фрезерованием, при котором извлечение обычно составляет 50-70%, при изготовлении досок используется древесина, которая в противном случае была бы выброшена.

Сочетание двух слоев ударопрочной и высокопрочной OSB с толстым изоляционным слоем пенополистирола (EPS) позволяет получить SIP-панели, которые являются прочными, быстровозводимыми и хорошо подходят для жилищного строительства. Панели устойчивы к термитам и превосходят конструкции с деревянным каркасом и металлическим каркасом как по акустическим, так и по тепловым показателям. Огнестойкость от 60/60/60 до 9 баллов0/90/90 может быть достигнуто при установке с соответствующей облицовкой.

SIP можно использовать вместо деревянных каркасных стен, крыш и подвесных полов. Панели, как правило, изготавливаются заранее, что позволяет значительно сократить время строительства на месте и свести к минимуму количество отходов. При использовании в стенах панели обычно имеют полную высоту и соединяются вместе с помощью двойных шпилек или шлицев SIP. Двойные шпильки обычно используются в местах, где требуется дополнительная прочность.

Методы крепления других деревянных элементов к SIP по своему характеру аналогичны стандартным деревянным конструкциям, что делает SIPS естественной альтернативой для проектировщиков конструкций. Панели обладают достаточной прочностью, чтобы их можно было использовать в качестве несущих стен. Тем не менее, некоторые дополнительные крепления или шпильки могут потребоваться для более прочных несущих стен. Доступны панели различной толщины, а конструкция и спецификация панелей в значительной степени зависят от таблиц параметров, предоставленных производителем. Австралийские поставщики должны убедиться, что их SIP-продукты соответствуют австралийским стандартам тестирования и требованиям кодекса.

Стандартные внутренние профили SIP позволяют легко проводить электрические коммуникации через изолированные панели. Так как OSB-облицовка панелей является несущей по всей длине, важно, чтобы панели не разрезались без инженерного проектирования.

Тип

Структурный


SIPS — это современная альтернатива традиционным деревянным каркасным конструкциям, они служат конструкционным элементом для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). 9№ 0005

SIPS – это современная альтернатива традиционному деревянному каркасному строительству, служащая конструкционным элементом для стен, крыш и подвесных полов. Они состоят из двух внешних слоев плиты с ориентированной стружкой (OSB), зажатых между сердцевиной из пенополистирола (EPS). Система обеспечивает ряд конструктивных и дизайнерских преимуществ, таких как превосходная экологичность, звуко- и теплоизоляция, огнестойкость и устойчивость к термитам, а также эффективная процедура строительства.

В связи с растущим вниманием в жилищном и архитектурном строительстве к альтернативным экологически чистым, универсальным и экономичным строительным материалам — одним из таких примеров являются системы структурно-изолированных панелей (SIPS). Состоящий из двух деревянных панелей из ориентированно-стружечной плиты (OSB) и внутреннего слоя пенополистирола (EPS), благоприятные изоляционные и акустические свойства материала в сочетании с быстрым строительством и возможностью адаптации на месте делают SIPS привлекательной альтернативой стандартным деревянным каркасным стенам. а также для использования на крышах и полах.

При производстве ориентированно-стружечной плиты (OSB) может быть использовано 85-90% бревна. По сравнению с обычным фрезерованием, при котором извлечение обычно составляет 50-70%, при изготовлении досок используется древесина, которая в противном случае была бы выброшена.

Сочетание двух слоев ударопрочной и высокопрочной OSB с толстым изоляционным слоем пенополистирола (EPS) позволяет получить SIP-панели, которые являются прочными, быстровозводимыми и хорошо подходят для жилищного строительства. Панели устойчивы к термитам и превосходят конструкции с деревянным каркасом и металлическим каркасом как по акустическим, так и по тепловым показателям. Огнестойкость от 60/60/60 до 9 баллов0/90/90 может быть достигнуто при установке с соответствующей облицовкой.

SIP можно использовать вместо деревянных каркасных стен, крыш и подвесных полов. Панели, как правило, изготавливаются заранее, что позволяет значительно сократить время строительства на месте и свести к минимуму количество отходов. При использовании в стенах панели обычно имеют полную высоту и соединяются вместе с помощью двойных шпилек или шлицев SIP. Двойные шпильки обычно используются в местах, где требуется дополнительная прочность.

Методы крепления других деревянных элементов к SIP по своему характеру аналогичны стандартным деревянным конструкциям, что делает SIPS естественной альтернативой для проектировщиков конструкций. Панели обладают достаточной прочностью, чтобы их можно было использовать в качестве несущих стен. Тем не менее, некоторые дополнительные крепления или шпильки могут потребоваться для более прочных несущих стен. Доступны панели различной толщины, а конструкция и спецификация панелей в значительной степени зависят от таблиц параметров, предоставленных производителем. Австралийские поставщики должны убедиться, что их SIP-продукты соответствуют австралийским стандартам тестирования и требованиям кодекса.

Стандартные внутренние профили SIP позволяют легко проводить электрические коммуникации через изолированные панели. Так как OSB-облицовка панелей является несущей по всей длине, важно, чтобы панели не разрезались без инженерного проектирования.

Отделка и техническое обслуживание

Отделка и техническое обслуживание

SIP обладают большой гибкостью с точки зрения архитектурной отделки. Стандартные облицовочные панели, такие как обшивка и гипсокартон, могут быть прибиты гвоздями или привинчены к обшивке OSB аналогично стенам с деревянными стойками.

Для долговременной работы SIP должны быть полностью прошиты и защищены от непогоды. Они также должны быть химически обработаны для устойчивости к термитам. h3 — допустимый уровень обработки древесины, который защищает от термитов только для надземных стен SIP. Обработка древесины h4 предпочтительнее и защищает от гниения и термитов для надземных SIP. Это особенно важно в циклонических районах.

Ключевые особенности

ПРИМЕНЕНИЕ

Структурные изолированные панели (SIP) представляют собой альтернативное решение для деревянного каркаса наружных и внутренних стен, крыш и подвесных полов. Сердцевина из пенополистирола обеспечивает превосходную изоляцию, встроенную в панели, а обшивка OSB означает, что панели можно легко интегрировать с традиционными креплениями для деревянного каркаса, такими как гвозди и шурупы. Обычная внешняя облицовка и внутренние гипсокартонные листы также могут крепиться к панелям таким же образом, как материалы крепятся к каркасным стенам.

Конструкция конструкции

SIP должны быть:

  • достаточно прочными, чтобы противостоять приложенным силам
  • достаточно жесткими, чтобы не прогибаться чрезмерно при нормальных условиях эксплуатации используется для.

    • Стандартная стена
    • Несущая стена
    • Крыша
    • Пол
    • Окна
    • Высокие стены

    В рамках каждого из этих применений SIP структурное рассмотрение должно дано:

    • толщина панели
    • схема крепления гвоздей
    • шлицевая конструкция
    • системные прогибы
    • опорные соединения

    Они рассматриваются ниже.

    Нагрузки

    Стандартная стена

    Нагрузки

    Struc

    Внеплоскостной ветер

    • проверка прочности: допустимый момент панели, включая сжатие и растяжение наружных обшивок
    • максимальное отклонение в соответствии с типом облицовки (хрупкая или более гибкая облицовка)
    • крепление диафрагмой пола и потолка

    Вертикальное сжатие от крыши или пола

    9 0121
  • Изгиб при сжатии: обшивка OSB воспринимает эту силу и толстые и крепкие. Более широкие панели имеют большую способность к продольному изгибу при сжатии
  • Обе обшивки OSB должны опираться на опору пола
  • Сжимающие нагрузки могут передаваться через гвозди на нижнюю плиту, если обшивка неравномерно прилегает к полу
  • Вертикальное натяжение от подъема крыши

    • Способность крепления элемента крыши к плите OSB. Например: циклонная стяжка или трип-L-захват
    • OSB классифицируются как JD4 для соединений гвоздями (см. руководство производителя)
    • Прочность на растяжение обшивки OSB
    • Расстояние между гвоздями через обшивку OSB и нижнюю плиту. Способность к сдвигу этого соединения обычно определяет способность к растяжению.
    • Крепление нижней пластины к балке перекрытия или перекрытию с помощью анкерных болтов аналогично стандартным анкерным болтам для деревянного каркаса.

    Литература производителя, основанная на результатах испытаний и технической сертификации, обычно используется для проверки несущей способности и прогиба стандартной стены SIP.

    Несущая стена

    Нагрузки

    Конструктивные соображения 90 005

    Согласно «Стандартной стене»

    • См. «Стандартная стена»

    Боковые ветровые нагрузки в плоскости

    • Боковые нагрузки передаются от верхней части стены и компенсируются реакцией толкания/натяжения в основании стены
    • Прочность на сдвиг обшивки OSB
    • Гвоздь расстояние для обеспечения способности сдвига сдвигающей нагрузки через обшивку OSB к элементам периметра
    • Обычно для сжимающей силы предусмотрена стойка или двойная стойка. Способность к сжатию уменьшается с высотой стены из-за потери устойчивости вне плоскости.
    • Прочные прижимные соединения на каждом конце стены должны быть обеспечены, чтобы противостоять подъему напряжения.
    • Прогиб в верхней части стены ограничен пролетом/300. Прогиб должен быть дополнительно уменьшен для хрупкой облицовки.

    Несущая способность на метр длины стены обычно указывается в руководстве производителя вместе с деталями конструкции. Связующая способность уменьшается по мере увеличения высоты стены из-за более низкой способности к продольному изгибу при сжатии.

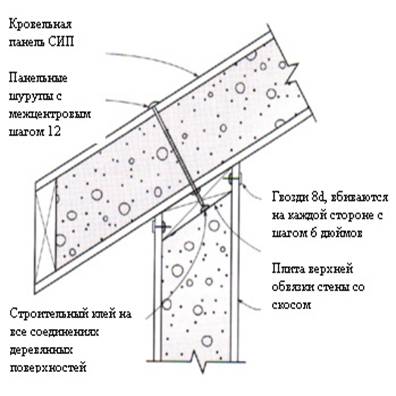

    Крыша

    Нагрузки

    Конструктивные соображения 9000 5

    Ветровая нагрузка вне плоскости

    • Проверка прочности: способность панели выдерживать момент, включая сжатие и растяжение в внешняя обшивка
    • максимальный прогиб и прогиб с учетом веса кровельного покрытия.
    • крепление

    Временная нагрузка

    • Прочность и прогиб от людей (весьма низкие нагрузки, см. австралийские стандарты)

    Прочность на ветровую нагрузку и прогиб обычно указываются в таблицах, предоставленных производителем.

    Пол

    Нагрузки

    Конструктивные соображения 9000 5

    Постоянная и динамическая нагрузка

    • проверка прочности: допустимый момент панели, включая сжатие и растяжение внешней обшивки
    • максимальное отклонение прогиба прогиб 1,5 мм при нагрузке одного человека)
    • Конструкция балок – см. руководство производителя для пролетов панелей, где указано расстояние между балками.

    Отверстия

    SIP-панели могут сами по себе перекрывать меньшие проемы. Большие проемы должны быть обрамлены перемычкой, подоконником и стойками косяка так же, как и стандартные проемы с деревянным каркасом.

    Нагрузки

    Особенности конструкции

    Вертикальная статическая нагрузка, динамическая нагрузка и ветровая нагрузка

    • SIP может самостоятельно перекрывать меньшие проемы по вертикали. В противном случае требуется перемычка.
    • Конструкция перемычки для перекрытия длины проема с учетом ширины нагрузки поддерживаемых вертикальных нагрузок выше.
    • Схема гвоздей СИП к перемычке. Достаточная для передачи вертикальных нагрузок
      • Конструкция стойки косяка, на которую может опираться перемычка, включая сжатие и крепление. Косяк утоплен в SIP

    Боковой ветер

    • SIP может самостоятельно перекрывать небольшие проемы по горизонтали. В противном случае требуется элемент подоконника.
    • Конструкция порога по всей длине проема с учетом ширины вертикальной ветровой нагрузки.
    • Порог проходит до стойки косяка. Следовательно, стойка косяка должна быть рассчитана на то, чтобы воспринять эту точечную нагрузку по вертикали.

    Спецификации

    ХАРАКТЕРИСТИКИ

    Структурно-изолированные панели представляют собой разновидность сэндвич-панелей, состоящих из двух наружных обшивок из ориентированно-стружечной плиты (OSB) с толстым внутренним слоем из пенополистирола (EPS). . Панели прочны и выдерживают строгие испытания, чтобы убедиться, что они обладают определенной конструкционной прочностью и жесткостью. SIP обычно используются в качестве стен, но могут использоваться для каркаса основной части конструкции, включая крышу и подвесные полы. При проектировании с использованием SIP необходимо указать несколько ключевых элементов для каждого проекта.

    SIP обшиты ориентированно-стружечными плитами (OSB) толщиной 11-12 мм, которые изготавливаются путем склеивания слоев древесных стружек (которые напоминают чешуйки) друг на друга, ориентированных примерно под углом 90 градусов. Полученная плита имеет очень хорошие механические свойства. Между плитами зажат пенополистирол (EPS), который является жестким и прочным, на 98% состоит из воздуха. SIPS изготавливаются на заводе, а панели нарезаются по форме и размеру в соответствии с каждым проектом.

    9СИП 0006 изготавливаются с прямоугольной выемкой глубиной примерно 35-45 мм по периметру. Это позволяет панелям размещаться вокруг деревянных элементов конструкции, что служит нескольким целям. В основании SIP-стены к плите болтами крепится сплошная деревянная плита (опорная плита). Затем SIP вставляется в пластину и прибивается к боковой части базовой пластины. Таким образом, выемка позволила незаметно прикрепить панель к плите и аналогичным образом соединить другие части конструкции. Примером этого является то, как панели соединяются друг с другом. Вертикальные панели, расположенные рядом, сращиваются между собой широкими (70-100 мм) ламинированными вертикальными брусками или шпонкой СИП, вставленной в углубление и прибитой к каждой доске. Наконец, на торцевой панели выемка позволяет закрепить брусок в торцевой выемке SIP. Это защищает пенопластовый сердечник, так как он не должен постоянно подвергаться воздействию. См. вкладку «Установка» для подробностей подключения, описанных выше.

    Для каждой конструктивной конструкции на проектных чертежах должны быть указаны определенные элементы, включая марку SIP, толщину стен, несущие стены, крепления, шлицы, перемычки и детали для сверхвысоких стен.

    Дополнительные спецификации

    SIP Поставщик/торговая марка:

    Поскольку SIP из конструкционной древесины еще не подпадают под действие австралийских стандартов, необходимо назначить поставщика панелей. Панели каждой марки должны быть протестированы и сертифицированы инженером-строителем на соответствие требованиям австралийского стандарта для новых продуктов. Бренд обеспечивает прочность и способность к изгибу для целей дизайна.

    Толщина:

    Каждая марка или поставщик SIPS предоставляет таблицы расчетов конструкций, в которых указаны грузоподъемность для каждой толщины SIP – более толстая сэндвич-панель имеет большую грузоподъемность и поперечную жесткость. Типичные толщины включают 90 мм, 140 мм, 150 мм и 160 мм. Должна быть указана толщина SIP для каждой части конструкции.

    Несущие стены:

    Несущие стены воспринимают дополнительные нагрузки по сравнению со стандартными стенами. Стандартные стены воспринимают вертикальное сжатие от крыши и этажа выше, вертикальное растяжение от крыши сверху и боковое давление ветра вне плоскости. Несущие стены дополнительно воспринимают в плоскости боковые ветровые нагрузки, которые действуют от диафрагмы потолка на несущие стены. Из-за этой дополнительной поперечной нагрузки в плоскости раскосные стены должны быть указаны на чертежах плана проекта, а также должна быть включена или указана стандартная раскрепляющая стенка.

      Крепления:

    Крепления и соединения должны быть указаны на чертежах с учетом конкретных нагрузок для проекта. Сюда входят крепления других конструктивных элементов к СИПам, крепления СИПов друг к другу, детали углового крепления, крепления для несущих стен, а также сжимающие, растягивающие нагрузки.

    • Количество гвоздей, расстояние между гвоздями
    • Расстояние до края
    • Тип крепежного изделия
    • Размер крепежных болтов и расстояние между ними

    Тип шлица:

    Стены из SIP можно соединить вместе с помощью двух стоек из клееного бруса или шлица из SIP (узкий короткий SIP, который вставляется в основные углубления SIP). Шлиц SIP обеспечивает лучшие изоляционные качества, однако шпильки обеспечивают дополнительную прочность.

    • Шлиц SIP
    • Шлиц ламинированной шпильки

    Дополнительный каркас:

    SIP часто нуждаются в дополнительных элементах каркаса для создания сложных компонентов или форм.
