Состав плиты перекрытия: технические характеристики пустотной, несущая способность, сколько весит

технические характеристики, размеры по ГОСТ и цены

Автор Георгий Русиев На чтение 5 мин Просмотров 1к. Опубликовано 28.02.2015

Плиты потолка и пола представляют собой железобетонные изделия, служащие горизонтальными опорами и несущими частями зданий, являются атрибутом любого крупнопанельного сооружения, каркасного строительства. Их доля в общем количестве материалов и элементов – не менее 30 %. Бывают подвальными, междуэтажными, чердачными и цокольными. Размеры ЖБИ плит и марки определяются условиями среды, нагрузкой, необходимостью изоляции.

Оглавление:

1. Описание разновидностей плит
2. Маркировка железобетонных перекрытий
3. Расценки и производители

Они имеют высокое качество, просто устанавливаются, не подразумевают дополнительных монтажных работ и не проседают. Перекрытия учитывают требования прочности, жесткости, огнеустойчивости, звуко-, теплоизоляции, а в некоторых помещениях должны быть водо- и газонепроницаемыми.

Они тщательно армируются для повышения уровня прочности и долговечности. Кроме обычного применяется еще напряженное армирование, способное выдерживать давление до 7 кПа. Долговечность такой плиты взрастает до нескольких десятилетий.

В соответствии с ГОСТами размеры железобетонных плит перекрытий и структура делят их на 5 основных типов:

2П и 2ПК изготавливаются на основе тяжелых сортов бетона и являются наиболее прочными. Их рекомендовано использовать при повышенных нагрузках на железобетонное перекрытие. Для жилых, легких и декоративных строений подойдут типы ПБ, а также 1ПК и 1П.

1. Многопустотные перекрытия.

Железобетонные многопустотные плиты имеют внутри пространство, отличаются меньшим весом, лучшей тепло- и звукоизоляцией за счет воздушных масс в полом теле. Применяются в строительстве межэтажных и чердачных перекрытий жилых зданий и сооружений, где не предполагаются большие нагрузки. Высота сборных круглопустотных плит составляет 220 мм. При ширине 100 мм имеют длину 235-1190; при 120 мм – 165-895; при 150 – 235-895.

Технические характеристики плит перекрытия из ЖБИ включают:

• прочность – 260 кг/м² ;
• длина – 2000-9300 мм;
• ширина – 1000-1800 мм;
• составляющая марки по сжатию – В22;
• по морозоустойчивости – F200;
• по водонепроницаемости – W4;
• плотность – 2000-2450 кг/м³.

В напряженных используется специальная арматура – A-V2, A-VH, A-600, в ненапряженных – A-3, А-200, А-300, петли А1. Огнеустойчивый предел работы – 2 часа. Продольные круглые пустоты бывают разных диаметров – в зависимости от назначения: чем выше предполагаемая нагрузка, тем он меньше.

Типы сборных железобетонных перекрытий:

• Крупнопанельные. Позволяют перекрывать большие помещения. Отсутствие стыков в перекрытиях обеспечивает высокую тепло- и звукоизоляцию.
• Настилы. Представляют собой ребристые или плоские однотипные конструкции, укладывающиеся вплотную, крестообразно и соединяющиеся с помощью наполнения пустот раствором цемента. Прогоны и стены обеспечивают настильные опоры.
• Балочные. Применяются при строительстве жилых зданий, сооружений со средними нагрузками, собственный вес – не более 1 т.

В помещениях с особыми условиями по влагоустойчивости – банях, туалетах, ванных комнатах пустотные плиты перекрытия используются с дополнительными гидроизоляционными материалами. Их наносят поверх панелей отдельным слоем, самый популярный – рубероид.

Сборные железобетонные плиты отличаются экономией материала, меньшей массой, доступной стоимостью и комфортной установкой.

2. Монолитные перекрытия.

Железобетонные монолитные перекрытия представляют собой ЖБК сплошного армированного типа. Их отличает наибольшая прочность и масса. Применяются для жилого, промышленного, общественного строительства. Длина – 1780-6265 мм, ширина – 1180-1485, толщина – 120-220, одна плита весит 06-3,7 т. Составляющая железобетонных перекрытий по водонепроницаемости, морозоустойчивости и сжатию та же, что и у многопустотных. Плотность варьируется от 1800 кг/м³ до 2600 кг/м³.

Требует выполнения опалубки по всей площади сооружения, служащей хранителем всей конструкции до ее застывания. Двадцатисантиметровый слой давит на 1 м опалубки с усилием в 500 кг. Диаметр арматуры должен быть от 10 мм – К-7, An-V, A-1V1; бетон тяжелого класса – В15-В50, М200-М400. Снаружи плита должна вмещать слой смеси не менее 200 мм. Не стоит оставлять арматурные стыки на железобетонном перекрытии. Заливку следует выполнять за один цикл.

Виды монолитных железобетонных перекрытий:

• Балочные. Применяется на расстояниях свыше трех метров. С промежутками минимум в 1,2 см укладываются на опоры и закрепляются плитной арматурой. Опорная толщина не должна превышать 0,15 м.
• Плитные. Снизу имеют стержни, заливающиеся цементом и прилегающие к несущей стене с интервалами в 2-3 см. При пролете меньше 3 м должны иметь толщину от 15 см.
• Вкладышевые. Железобетонные перекрытия, включающие в себя серию балок с вкладышами. Пустоты тщательно бетонируются. Имеют недостаточную звукоизоляцию, но упрощают нанесение штукатурки на потолок.
• Ребристые. К каркасу монтируются элементы, необходимые для зашивания древесиной. Промежуток между балками должен составлять 0,5-1 м. Имеют сложную конструкцию и применяются на длине до 6 м.

К преимуществам железобетонных плит из монолита относят высокую прочность, надежность и отсутствие необходимости в специальной подъемной технике при возведении. Возможность придания любой формы сделала их популярными в архитектурном строительстве. Недостатки: большой вес, низкая тепло- и звукоизоляция, обязательность выполнения трудоемкой опалубки на всем участке перекрытия и тщательного армирования.

Маркировка ЖБИ

По ГОСТу 22009-78 плиты обозначаются цифренно-буквенным рядом индексов из нескольких групп:

• Первая – тип плиты и дециметровые размеры. Округляется до ближайшего числа.
• Вторая показывает допустимую нагрузку в кПа, вид напряжения арматуры и бетона.
• Третья характеризует дополнительные качества, условия использования, особенности исполнения. Конструктивные свойства отмечаются цифрами или маленькими буквами, нестандартные требования – прописными буквами.

Производители и стоимость

Таблица цен железобетонных перекрытий:

В РФ купить ж/б плиты можно у множества производителей: «Универстрой», «БетонПлюс», «МосРемСтрой», «Лиден», «ЖБИ 44», «ПитерБетон», «УралСтрой».

ЖБИ74 / Статьи / Плиты перекрытия

Железобетонные плиты перекрытия являются неотъемлемым конструкционным элементом практически любого здания или сооружения независимо от его этажности.

Пустотные плиты перекрытия

Наибольшее распространение получил пустотный вид плит перекрытия. Плиты пустотного типа  выполняются из конструкционного бетона тяжелой, плотной консистенции. В силу их высокой чувствительности к внешним атмосферным воздействиям долговременное складирование таких плит на открытом воздухе нежелательно. Конструктивное сочетание арматуры с бетоном придает прочность и долговечность железобетонным плитам перекрытия. Они отличаются повышенной устойчивостью при изгибании. Параметры габаритов такой плиты и то обстоятельство, что расчетная нагрузка на плиту не может превышать 6,0  кило-Паскалей  прописаны в ГОСТе28984. Жесткие требования ГОСТа обусловлены  теми нагрузками, которые несет железобетонная плита перекрытия в процессе эксплуатации. Поэтому любые отступления от требований Госстандарта чреваты нарушением прочностных характеристик здания в силу износа дефектных плит перекрытия.

Звукоизоляционные свойства плит

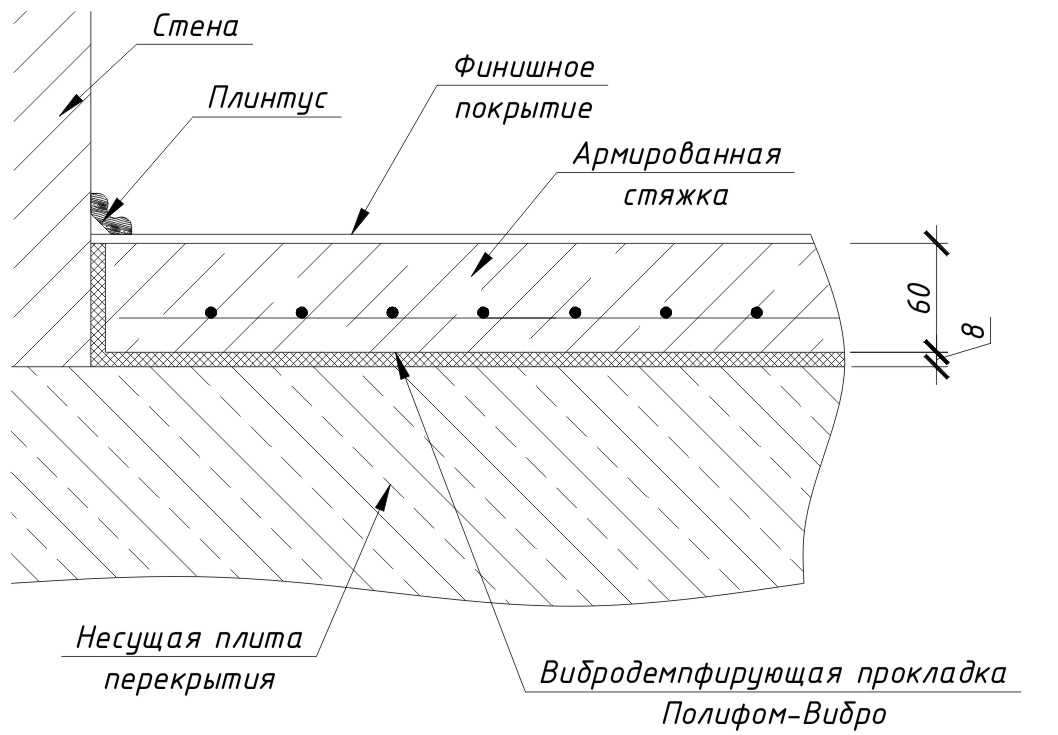

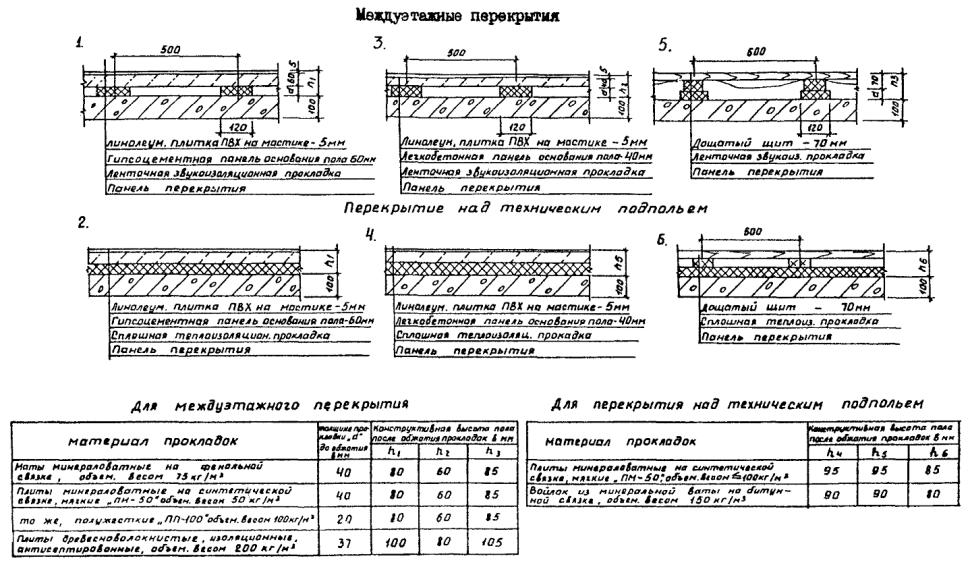

Для придания им звукоизолирующих свойств ребристые и пустотные плиты перекрытия снабжаются полостями или в некоторые фрагменты конструкции таких железобетонных плит включается пористый бетон. В конструкцию ребристых плит для обезпечения звукоизоляции включена специальная прослойка.

Сейсмостойкие плиты

Для ЖБ плит перекрытия, предназначенных для строительства зданий и сооружений в регионах с повышенной сейсмичностью, выдвигаются особые требования. Основным эксплуатационным критерием для сейсмостойких железобетонных плит является требование, по которому они должны выдерживать толчки силой до девяти баллов. К тому же для плит перекрытия, работающих в сейсмоопасных районах для придания им дополнительной прочности, предусмотрены особые добавки в бетон этих плит.

Наличие в распоряжении строителей железобетонных плит перекрытия, фундаментных блоков и других железобетонных изделий, дает им возможность строить объекты любой степени сложности, с любым количеством этажей и самой оригинальной конфигурации. Использование этих элементов конструкции строительных объектов дает возможность их возведения в высоком качестве, с соблюдением всех параметров механической прочности ив требуемые сроки.

Пенобетонные плиты

При использовании технологий новейшего времени возник такой тип плит перекрытия,  как плиты из полистиролбетона —  легкого бетона.  В состав такого бетона входят вспененный полистирол, портландцемент и кварцевый песок. В таком сочетании полистирол, придающий плите перекрытия необходимую легкость, служит для тепло- и звукоизоляции, а бетону приданы защитные функции от воздействия природных факторов окружающей среды.

Плиты перекрытия из полистиролбетона не подвержены гниению и действию огня, экологичны, паропроницаемы, устойчивы к действию холода. Небольшой вес изделий из такого композиционного бетона существенно снижает нагрузку на фундамент объекта, а работать с ними можно вне зависимости от времени года.

Шатровые плиты

Обычно в строительных технологиях применяются ЖБ плиты со стандартными параметрами.  Гораздо реже используют плиты шатрового типа, накрывающие все помещение. Такие железобетонные плиты перекрытия не имеют стыков, отделка и звукоизоляция помещения, где применены такие плиты становятся значительно проще, зато стоимость этих железобетонных плит гораздо выше.

Монтаж плит перекрытия

ЖБИ плиты перекрытия монтируются на несущей внутренней или наружной стене здания. Плита укладывается на цементный раствор и крепится особыми анкерами к несущей стене. Плиты при таком монтаже нивелируются в горизонтальной плоскости. Установку железобетонных плит перекрытия на свои места следует производить таким образом, чтобы минимизировать в местах стыков со стенами потерю тепла. Для этой цели в зазоры и щели вводятся специальные растворы и наполнители.

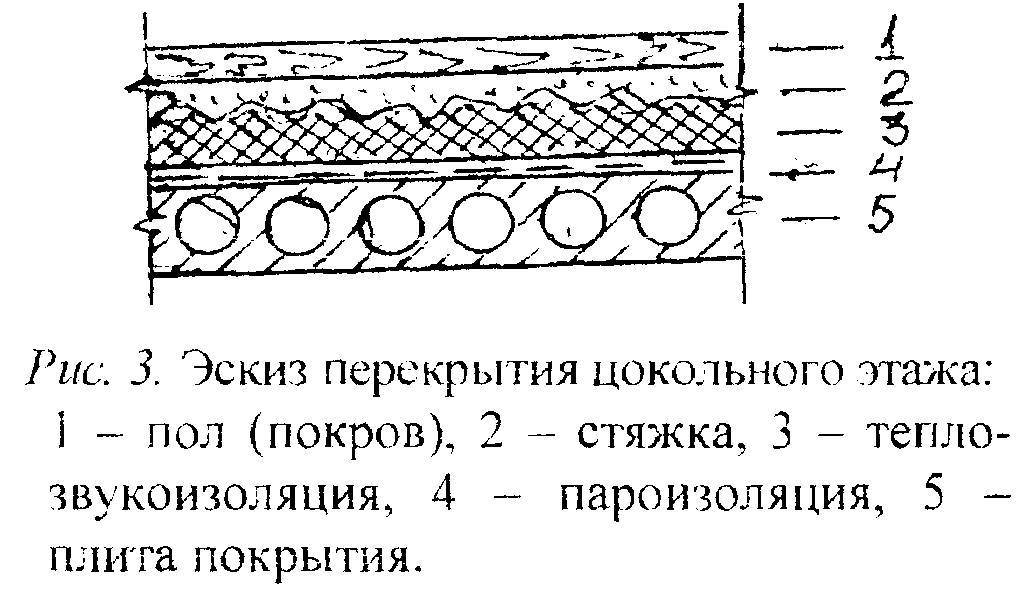

При наличии в конструкции объекта плит перекрытия из легкого бетона, для придания необходимой прочности конструкции по ее периметру выполняется сооружение армированного обвязочного пояса в виде монолитной конструкции из армированного каркаса и залитого под опалубку бетона. После отвердевания и отстаивания для приобретения требуемой прочности, на бетон такого цоколя начинают укладывать плиты перекрытия. При наличии нормативов по повышенной звуко и теплоизоляции при монтаже плит перекрытия в пространство между ними добавляют тепло и звукоизоляционные прокладки.

Бетонные плиты в зданиях — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 05 апр 2022

См.

Плита представляет собой конструктивный элемент из бетона, который используется для создания плоских горизонтальных поверхностей, таких как полы, настилы крыш и потолки. Плита обычно имеет толщину в несколько дюймов и поддерживается балками, колоннами, стенами или землей.

Бетонные плиты могут быть изготовлены за пределами площадки и опущены на место или могут быть залиты на месте с использованием опалубки. Если требуется армирование, плиты могут быть предварительно напряжены или бетон может быть залит по арматуре, расположенной внутри опалубки.

Существует несколько различных типов плит, в том числе:

Обычно это армированная плита, опирающаяся непосредственно на колонны или перекрытия без использования балок. Этот тип плиты, как правило, прост в изготовлении и требует небольшой опалубки.

Этот тип плиты опирается на балки и колонны, и нагрузка передается на эти элементы. Обычная плита классифицируется как:

• Одностороннее: опирается на балки с двух противоположных сторон, несущие нагрузку в одном направлении.
• Двусторонняя: опирается на балки со всех четырех сторон, несущие нагрузку в обоих направлениях.

Пустотная бетонная плита имеет трубчатые пустоты, проходящие по всей длине плиты, обычно диаметром, равным 2/3-3/4 толщины плиты, что уменьшает вес плиты, а также необходимое количество бетона. Они также могут выполнять функции служебных воздуховодов. Плиты этого типа обычно армируются продольной арматурой и позволяют получить большие пролеты, что делает их подходящими для офисных зданий, многоэтажных автостоянок и т. д.

Этот тип плиты содержит квадратные сетки с глубокими сторонами, напоминающие вафельную форму, часто используется там, где требуются большие пролеты без вмешательства колонн. Вафельные плиты могут выдерживать большую нагрузку, чем обычные плиты.

Это тип мелкозаглубленного фундамента, обычно образованный железобетонной плитой, которая покрывает большую площадь, часто всю площадь здания. Он распределяет нагрузку от множества колонн, стен и т. д. на большую площадь и может считаться «плавающим» по земле подобно плоту, плавающему по воде. Он часто используется для малонагруженных зданий на слабых или экспансивных грунтах, таких как глины или торф.

Дополнительную информацию см. в разделе Типы ростверка.

Композитные плиты обычно изготавливаются из железобетона, залитого поверх профилированного стального настила (повторяющегося или трапециевидного). Плиты чаще всего изготавливаются из бетона из-за его массы и жесткости, которые можно использовать для уменьшения прогибов и вибраций пола, а также для обеспечения необходимой противопожарной защиты и сохранения тепла. Сталь часто используется в качестве опорной системы под плитой из-за ее превосходного отношения прочности к весу и жесткости к весу, а также простоты в обращении.

Дополнительные сведения см. в разделе Композитная плита.

• Фундаменты зданий.
• Монолитный бетон.
• Ячеистый ростверк.
• Бетон.
• Бетонный пол.
• Полы в жилых помещениях: Часть 1: Конструкция, изоляция и гидроизоляция.
• Плавающие полы в зданиях.
• Плита перекрытия.
• Пустота в полу.
• Фундаменты.
• Подложка фундамента.
• Ленточный фундамент.
• Типы пола.
• Типы ростверков.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Бетонные плиты в зданиях — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 05 апр 2022

См. вся история

Плита представляет собой конструктивный элемент из бетона, который используется для создания плоских горизонтальных поверхностей, таких как полы, настилы крыш и потолки. Плита обычно имеет толщину в несколько дюймов и поддерживается балками, колоннами, стенами или землей.

Бетонные плиты могут быть изготовлены за пределами площадки и опущены на место или могут быть залиты на месте с использованием опалубки. Если требуется армирование, плиты могут быть предварительно напряжены или бетон может быть залит по арматуре, расположенной внутри опалубки.

Существует несколько различных типов плит, в том числе:

Обычно это армированная плита, опирающаяся непосредственно на колонны или перекрытия без использования балок. Этот тип плиты, как правило, прост в изготовлении и требует небольшой опалубки.

Этот тип плиты опирается на балки и колонны, и нагрузка передается на эти элементы. Обычная плита классифицируется как:

• Одностороннее: опирается на балки с двух противоположных сторон, несущие нагрузку в одном направлении.
• Двусторонняя: опирается на балки со всех четырех сторон, несущие нагрузку в обоих направлениях.

Пустотная бетонная плита имеет трубчатые пустоты, проходящие по всей длине плиты, обычно диаметром, равным 2/3-3/4 толщины плиты, что уменьшает вес плиты, а также необходимое количество бетона. Они также могут выполнять функции служебных воздуховодов. Плиты этого типа обычно армируются продольной арматурой и позволяют получить большие пролеты, что делает их подходящими для офисных зданий, многоэтажных автостоянок и т. д.

Этот тип плиты содержит квадратные сетки с глубокими сторонами, напоминающие вафельную форму, часто используется там, где требуются большие пролеты без вмешательства колонн. Вафельные плиты могут выдерживать большую нагрузку, чем обычные плиты.

Это тип мелкозаглубленного фундамента, обычно образованный железобетонной плитой, которая покрывает большую площадь, часто всю площадь здания. Он распределяет нагрузку от множества колонн, стен и т. д. на большую площадь и может считаться «плавающим» по земле подобно плоту, плавающему по воде. Он часто используется для малонагруженных зданий на слабых или экспансивных грунтах, таких как глины или торф.

Дополнительную информацию см. в разделе Типы ростверка.

Композитные плиты обычно изготавливаются из железобетона, залитого поверх профилированного стального настила (повторяющегося или трапециевидного). Плиты чаще всего изготавливаются из бетона из-за его массы и жесткости, которые можно использовать для уменьшения прогибов и вибраций пола, а также для обеспечения необходимой противопожарной защиты и сохранения тепла. Сталь часто используется в качестве опорной системы под плитой из-за ее превосходного отношения прочности к весу и жесткости к весу, а также простоты в обращении.
