Состав плиты перекрытия: технические характеристики пустотной, несущая способность, сколько весит

ЖБИ74 / Статьи / Плиты перекрытия

Железобетонные плиты перекрытия являются неотъемлемым конструкционным элементом практически любого здания или сооружения независимо от его этажности.

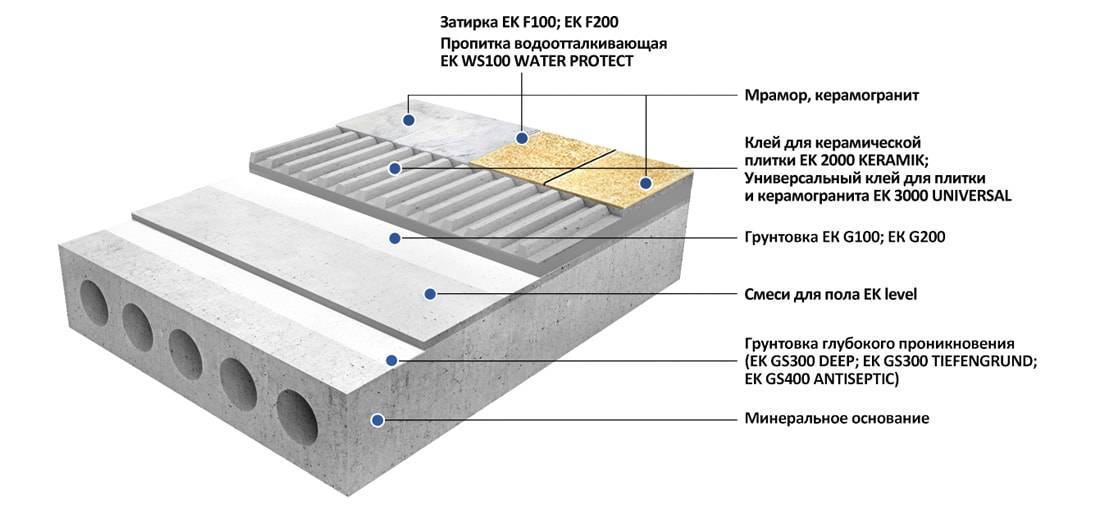

Пустотные плиты перекрытия

Наибольшее распространение получил пустотный вид плит перекрытия. Плиты пустотного типа  выполняются из конструкционного бетона тяжелой, плотной консистенции. В силу их высокой чувствительности к внешним атмосферным воздействиям долговременное складирование таких плит на открытом воздухе нежелательно. Конструктивное сочетание арматуры с бетоном придает прочность и долговечность железобетонным плитам перекрытия. Они отличаются повышенной устойчивостью при изгибании. Параметры габаритов такой плиты и то обстоятельство, что расчетная нагрузка на плиту не может превышать 6,0  кило-Паскалей  прописаны в ГОСТе28984. Жесткие требования ГОСТа обусловлены  теми нагрузками, которые несет железобетонная плита перекрытия в процессе эксплуатации. Поэтому любые отступления от требований Госстандарта чреваты нарушением прочностных характеристик здания в силу износа дефектных плит перекрытия.

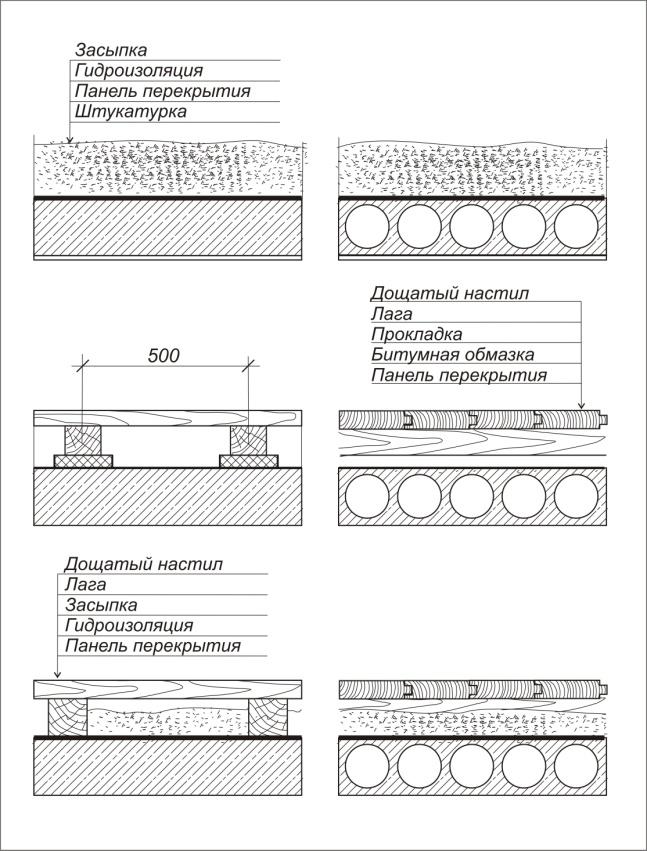

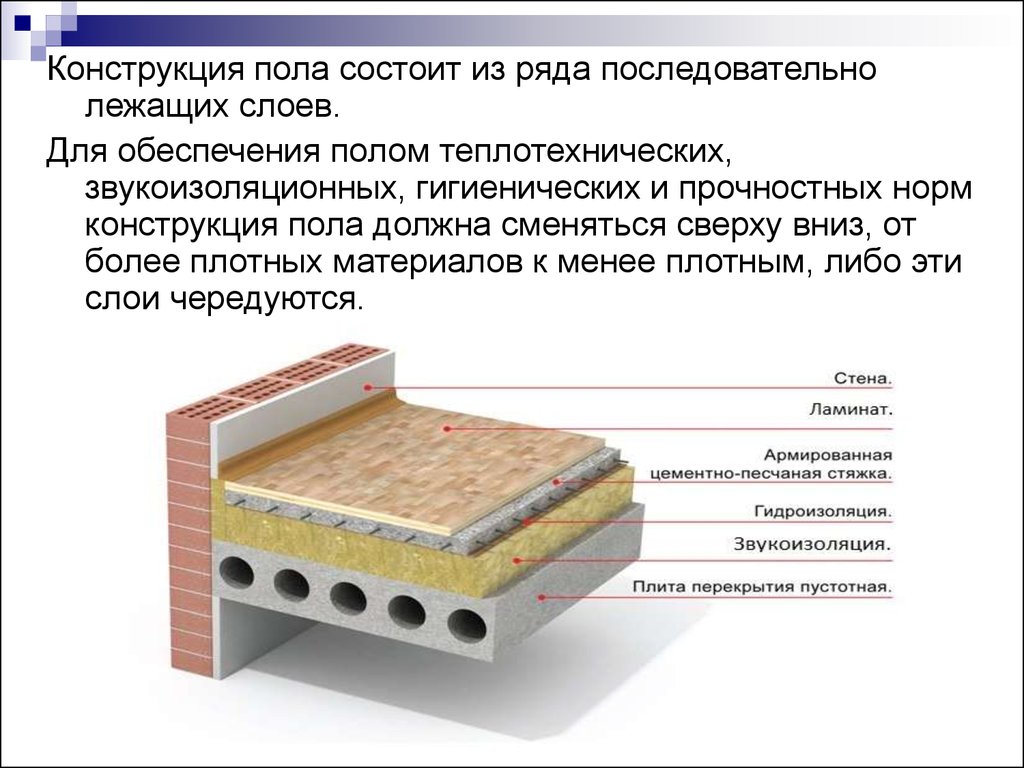

Звукоизоляционные свойства плит

Для придания им звукоизолирующих свойств ребристые и пустотные плиты перекрытия снабжаются полостями или в некоторые фрагменты конструкции таких железобетонных плит включается пористый бетон. В конструкцию ребристых плит для обезпечения звукоизоляции включена специальная прослойка.

Сейсмостойкие плиты

Для ЖБ плит перекрытия, предназначенных для строительства зданий и сооружений в регионах с повышенной сейсмичностью, выдвигаются особые требования. Основным эксплуатационным критерием для сейсмостойких железобетонных плит является требование, по которому они должны выдерживать толчки силой до девяти баллов. К тому же для плит перекрытия, работающих в сейсмоопасных районах для придания им дополнительной прочности, предусмотрены особые добавки в бетон этих плит.

Наличие в распоряжении строителей железобетонных плит перекрытия, фундаментных блоков и других железобетонных изделий, дает им возможность строить объекты любой степени сложности, с любым количеством этажей и самой оригинальной конфигурации. Использование этих элементов конструкции строительных объектов дает возможность их возведения в высоком качестве, с соблюдением всех параметров механической прочности ив требуемые сроки.

Пенобетонные плиты

При использовании технологий новейшего времени возник такой тип плит перекрытия,  как плиты из полистиролбетона —  легкого бетона.  В состав такого бетона входят вспененный полистирол, портландцемент и кварцевый песок. В таком сочетании полистирол, придающий плите перекрытия необходимую легкость, служит для тепло- и звукоизоляции, а бетону приданы защитные функции от воздействия природных факторов окружающей среды.

Плиты перекрытия из полистиролбетона не подвержены гниению и действию огня, экологичны, паропроницаемы, устойчивы к действию холода. Небольшой вес изделий из такого композиционного бетона существенно снижает нагрузку на фундамент объекта, а работать с ними можно вне зависимости от времени года.

Шатровые плиты

Обычно в строительных технологиях применяются ЖБ плиты со стандартными параметрами.  Гораздо реже используют плиты шатрового типа, накрывающие все помещение. Такие железобетонные плиты перекрытия не имеют стыков, отделка и звукоизоляция помещения, где применены такие плиты становятся значительно проще, зато стоимость этих железобетонных плит гораздо выше.

Монтаж плит перекрытия

ЖБИ плиты перекрытия монтируются на несущей внутренней или наружной стене здания. Плита укладывается на цементный раствор и крепится особыми анкерами к несущей стене. Плиты при таком монтаже нивелируются в горизонтальной плоскости. Установку железобетонных плит перекрытия на свои места следует производить таким образом, чтобы минимизировать в местах стыков со стенами потерю тепла. Для этой цели в зазоры и щели вводятся специальные растворы и наполнители.

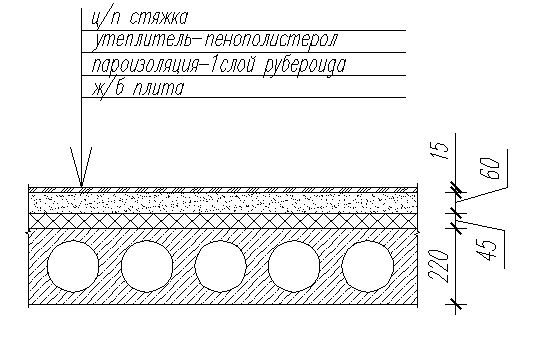

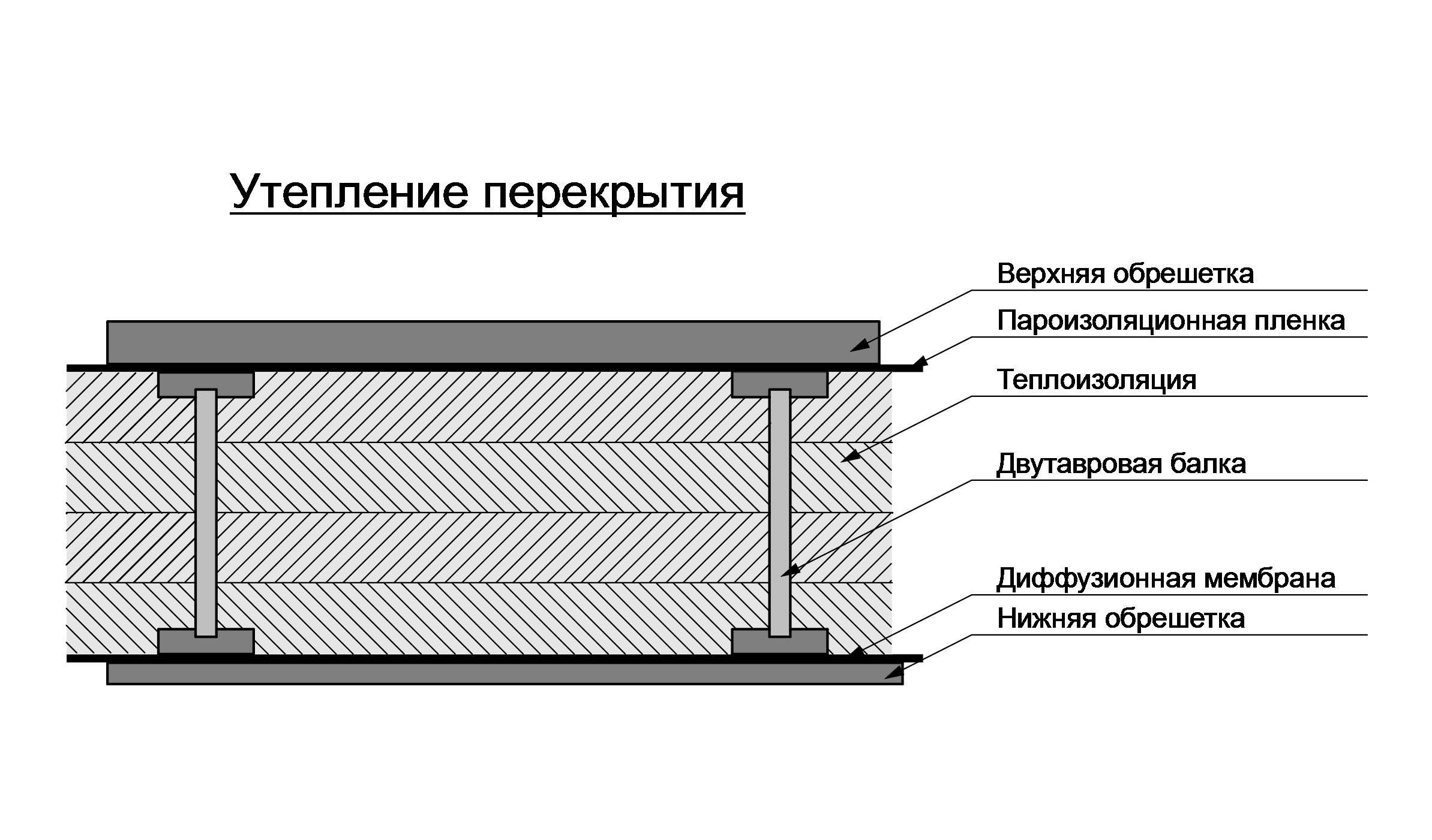

При наличии в конструкции объекта плит перекрытия из легкого бетона, для придания необходимой прочности конструкции по ее периметру выполняется сооружение армированного обвязочного пояса в виде монолитной конструкции из армированного каркаса и залитого под опалубку бетона. После отвердевания и отстаивания для приобретения требуемой прочности, на бетон такого цоколя начинают укладывать плиты перекрытия. При наличии нормативов по повышенной звуко и теплоизоляции при монтаже плит перекрытия в пространство между ними добавляют тепло и звукоизоляционные прокладки.

✅Плита перекрытия ПБ 38.10-8 плита перекрытия

Общая информация

Плиты перекрытия Плита перекрытия ПБ 38.10-8 – изделия из железобетона, предназначенные для использования в перекрытии многоэтажного или частного домостроения и произведенные путем безопалубочного формования. Состав изделий позволяет им быть морозостойкими и сохранять первоначальные свойства высокомарочного бетона независимо от погодных условий. Пустоты, являющиеся особенностью конструкции плит ПБ, значительно облегчают объект гражданского строительства в общей массе.

Плиты перекрытия Плита перекрытия ПБ 38.10-8 располагают гладкой поверхностью, что положительно сказывается не только на эстетической стороне изделия, но и на функциональной. Монтажные петли позволяют значительно упростить межплитную увязку и работы по погрузке изделий.

Плиты Плита перекрытия ПБ 38.10-8 многопустотные используются в гражданском строительстве домов любого типа (возведения из кирпича, блоков, бетона и пр.). Изделия применяются преимущественно для несущих частей сооружений. Использование данных железобетонных плит абсолютно не наносят вред здоровью человека, поскольку они изготовлены с соответствии с требованиями государственных стандартов и сертифицируются соответствующими санитарными инстанциями.

Изделия имеют теплоизоляционные и звукоизоляционные свойства благодаря пустотам, располагающимся в теле плит. Все эти качества позволяют изделиям быть универсальными и безопасными при возведении объектов строительства. Хоть и прямое заявленное назначение плит перекрытия Плита перекрытия ПБ 38.10-8 – гражданское строительство, железобетонные изделия применимы и в возведении производственных сооружений.

Однако важно подметить, что пустоты в теле плит не уменьшают общей прочности и надежности изделия при облегченной конструкции. Железобетонные плиты выгодны и с финансовой точки зрения. Легкий вес ощутимо экономит средства, затрачиваемые на возведение сооружения. Высокомарочный бетон, из которого выполнено изделие, обеспечивает надежность и долговечность плит, а значит, прочность и строения в целом. В состав также входят мелкофракционный песок и щебень гравийного типа, обеспечивающие термостойкость и высокую водонепроницаемость. Эти железобетонные плиты перекрытия ПБ способны выдерживать нагрузки любого типа.

Размеры и характеристики Плита перекрытия ПБ 38.10-8 3780х997х220

Размеры и характеристики Плита перекрытия ПБ 38.10-8 представлены в таблице ниже. По ГОСТ допускается отклонение размеров на более 4-6 мм.

• Длина: 3 780 мм.
• Ширина: 997 мм.
• Высота: 220 мм.
• Вес: 1,245 т.
• Объем: 0.829 м³
• ГОСТ: Серия ИЖ 568
• ГОСТ: local/gost/ГОСТ 26434-2015.pdf

Маркировка

Маркировка плит перекрытия Плита перекрытия ПБ 38.

Плита перекрытия Плита перекрытия ПБ 38.10-8 цена в Москве

Новая плита Плита перекрытия ПБ 38.10-8 цена за штуку и зависит от их размера, толщины, наличия/отсутствия укрепляющих добавок, армирования. Чтобы не переплачивать за товар, целесообразно заказать плиты напрямую от производителя завод ООО ПСК Перспектива. Так вы получите сертифицированные железобетонные изделия с лабораторным заключением и по оптимальной стоимости.

Наша компания может предложить вам оптимальный баланс между качеством и стоимостью плит.

Наш прайс можно запросить оформить заказ в интересующем Вас разделе сайта.

Популярные плиты перекрытия пк, современные плиты перекрытия ПБ, легкие плиты перекрытия облегченные ПНО

Купить плиту Плита перекрытия ПБ 38.10-8 на заводе ЖБИ

Выгодно купить Плита перекрытия ПБ 38.10-8 в Москве без посредников на заводе ЖБИ Перспектива. Новые Плита перекрытия ПБ 38.10-8 всегда есть в наличии на наших складах. Сейчас мы наращиваем производственную мощность и ищем новых надежных партнеров.

Если Вы всерьез настроены на сотрудничество – свяжитесь с нами по телефонам, указанным во вкладке «Контакты».

Завод ООО ПСК Перспектива – профессионал в области производства железобетонной продукции!

Доставка Плита перекрытия ПБ 38.10-8

Доставка Плита перекрытия ПБ 38.10-8 осуществляется собственным транспортом в г. Москва, области и другим областям России! Расчет доставки можно заказать в разделе Доставка.

При доставке плит Плита перекрытия ПБ 38.10-8 необходимо соблюдать меры предосторожности. Транспортировать тяжеловесный груз согласно ГОСТ Серия ИЖ 568 разрешено только в горизонтальном положении в спецтранспорте. При погрузке/разгрузке запрещено перемещать плиты по нескольку штук, только по одной плите. Исключение: такелажные работы специальными устройствами, где допускается подъем 3-х плит одновременно.

Хранят плиты штабелями рядами до 10 , каждый ряд прокладывается деревянной прослойкой. При складировании на открытом грунте в основание штабеля кладется прокладка толщиной не менее 10 см, необходим сток для воды.

Композитное строительство — SteelConstruction.info

Композитное строительство доминирует в секторе нежилого многоэтажного строительства. Так было уже более тридцати лет. Его успех обусловлен повышением прочности и жесткости, которое может быть достигнуто за счет эффективного использования материалов.

Причина, по которой композитные конструкции часто настолько эффективны, может быть выражена одним простым способом: бетон хорош на сжатие, а сталь на растяжение. Конструктивно, когда эти два материала работают вместе, их сильные стороны могут быть использованы для создания высокоэффективной и легкой конструкции. Уменьшенный собственный вес составных элементов имеет эффект домино, уменьшая силы в тех элементах, которые их поддерживают, включая фундаменты. Композитная конструкция надежна и не требует жестких допусков, что позволяет быстро построить систему. Уменьшение глубины пола, которое может быть достигнуто с помощью композитной конструкции, также может обеспечить значительные преимущества с точки зрения стоимости услуг и ограждающих конструкций здания.

В этой статье рассматривается ряд различных основных типов композитных балок, композитных плит, композитных колонн и композитных соединений.

Трапециевидный настил, установленный на цокольных балках

Содержание

• 1 Проектирование составных элементов и систем
• 2 Как работает композитная конструкция
• 3 Типы композитных балок
  • 3. 1 Нижние балки
  • 3.2 Решения для больших пролетов
  • 3.3 Решения для неглубоких полов
• 4 Композитные плиты
• 5 Композитные колонны
• 6 Композитные соединения
• 7 Каталожные номера
• 8 Дополнительная литература
• 9 Ресурсы
• 10 См. также
• 11 Внешние ссылки

[вверх]Проектирование композитных элементов и систем

Проектирование композитных балок в Великобритании традиционно выполнялось по BS 5950-3-1 ^[1] . Композитные плиты с профилированным стальным листом были разработаны в соответствии с BS 59.50-4 ^[2] и профилированного настила, используемого для этих плит, в соответствии с BS 5950-6 ^[3] . Не существовало руководства по британским стандартам для композитных колонн. Проектирование композитных балок и композитных плит (для зданий) теперь регулируется стандартом BS EN 1994-1-1 ^[4] . BS 5950-6 ^[3] был заменен BS EN 1993-1-3 ^[5]

Дополнительную информацию об относительном статусе структурных Еврокодов и британских стандартов можно найти, перейдя по ссылке здесь.

[наверх]Как работает конструкция из композитных материалов

Показаны типичные распределения пластических напряжений для композитных балок с полным сдвиговым соединением. Для типичной второстепенной балки доступно большее сопротивление бетона сжатию, чем может быть использовано, а пластическая нейтральная ось (PNA) лежит над профилем обшивки. Для типичной основной балки может быть обнаружено, что стальная секция обеспечивает большее сопротивление растяжению, чем бетонный фланец может соответствовать сопротивлению сжатию. Таким образом, пластическая нейтральная ось лежит либо в верхней полке стальной секции, либо в ее стенке.

Распределение пластического напряжения для соединения с полным сдвигом

Бетон – это материал, хорошо работающий на сжатие, но обладающий незначительным сопротивлением растяжению. Следовательно, в конструктивных целях он опирается на стальную арматуру, чтобы выдерживать любые растягивающие усилия (эту роль играет стальная часть в композитной конструкции, которая фактически является внешней арматурой), или должна быть предварительно напряжена, чтобы даже при растяжении, элемент находится в чистом сжатии.

Составные элементы перекрытий – краевая балка нижнего цоколя, продольный трапециевидный настил, приварная поперечная стойка, кромочная накладка и бетон

Для бетонной части (в пределах так называемой эффективной ширины) поперечного сечения, способного выдерживать сжатие, и стали часть, чтобы нести напряжение, два материала должны быть структурно связаны друг с другом. Для нижних балок это достигается с помощью срезных шпилек с головкой, которые крепятся к верхней полке стальной балки. Это крепление обычно достигается с помощью так называемой сквозной сварки палубы. Профилированный металлический настил, составляющий основу композитных плит, зажат между основанием стойки и верхним фланцем, а процесс сварки соединяет все вместе. Наличие оцинковки на настиле не влияет на качество сварки.

В исключительных случаях сквозную сварку настила можно избежать, используя один пролет настила (который соединяется встык с рядами шпилек, приваренных непосредственно к верхнему фланцу в производственном цехе) или вырезая отверстия в настиле, чтобы его можно было сбросить шпильки приварены цехом.

Доступны другие формы соединения на сдвиг, в том числе шпильки большего диаметра и соединители с дробеструйным обжигом, но для зданий наиболее распространенным вариантом являются шпильки с головкой диаметром 19 мм. Их сопротивление согласно BS EN 1994 ^[4] , при использовании с поперечным настилом меньше сопротивления, указанного в BS 5950-3-1 ^[1] . Кроме того, в стандарте BS EN 1994 ^[4] указано, что на один желоб можно использовать не более двух стоек, если настил проходит поперек оси балки.

Одним из преимуществ сварных шпилек является то, что они считаются пластичными, а это означает, что (при отсутствии каких-либо соображений усталости) соединение на сдвиг может быть спроектировано с использованием принципов пластичности, поскольку предполагается, что сила может перераспределяться между соседними шпильки. Это значительно упрощает процесс проектирования.

Сквозная приварка срезных шпилей
(поперечный повторно входящий настил)

Если балка спроектирована с полным сдвиговым соединением, это означает, что имеется достаточное количество соединителей, чтобы либо полностью разрушить бетон при сжатии, либо полностью разрушить стальную секцию при натяжение (в зависимости от того, какая сила меньше). Однако может использоваться меньшее количество соединителей, что приводит к так называемому соединению с частичным сдвигом. Однако в нормах также указывается определенная минимальная степень соединения, необходимая для предотвращения чрезмерного проскальзывания между сталью и бетоном, что может привести к выходу из строя соединителей. Наиболее распространена конструкция составной балки с частичным сдвиговым соединением. Для второстепенных балок и поперечного настила это часто имеет место, так как в имеющихся желобах недостаточно места для вставки достаточного количества распорных шпилек для достижения полного соединения на сдвиг.

До внесения поправок в 2010 г. в стандарте BS 5950-3-1 ^[1] , написанном в 1980-х годах, использовался довольно упрощенный подход к вопросу минимальной степени соединения при сдвиге. Стандарт BS EN 1994 ^[4] признает два дополнительных параметра, влияющих на эту минимальную степень, а именно марку стали и эффект асимметрии, когда одна из полок балки больше другой (часто используется меньшая верхняя полка, поскольку бетон несет наибольшую нагрузку). сжатия, но такая асимметрия предъявляет повышенные требования к проскальзывающей способности к сдвиговым шпилькам). Для стали S275 и симметричных профилей пределы в BS EN 1994 ^[4] значительно менее обременительны, чем найденные в BS5950 ^[1] . Для несимметричных балок они значительно более обременительны. Что касается минимальной степени поперечного соединения, то даже в стандарте BS EN 1994 ^[4] не учитываются значительные преимущества, когда балка не подпирается во время строительства, как это делается в большинстве случаев. В нем также не учитываются явно преимущества, которые можно получить, когда в балке регулярно расположены большие отверстия в стенке или она только частично используется при изгибе (поскольку соображения SLS определяют дизайн). SCI P405, опубликованный SCI в 2015 году в качестве замены NCCI, произведенного SCI (Pn002a), позволяет ослабить минимальную степень соединения при соблюдении определенных критериев. Эти критерии предполагают, что приложенная нагрузка находится на достаточно низком уровне, например, в обычных случаях, когда конструкция балки определяется этапом строительства или соображениями эксплуатационной пригодности.

Преимущество конструктивного соединения стали и бетона заключается в увеличении сопротивления только стальной балки; обычно это будет примерно в два раза. Жесткость может увеличиться до трех раз. Относительные преимущества уменьшаются с увеличением пролета, поскольку размер стальной балки увеличивается по сравнению с размером плиты.

Стальной каркас с |композитными балками во время строительства
(Изображение предоставлено Structural Metal Decks Ltd.)

Компоненты составной балки такие же, как описано выше, но те же принципы применимы к составным плитам и составным колоннам. В плите используется профилированный стальной настил вместо стального профиля, а усилие передается через выпуклости и определенные аспекты геометрии настила (а не отдельные срезные шпильки). Композитная колонна может представлять собой стальную трубу с полым сечением, заполненную бетоном, или открытую стальную секцию, залитую бетоном. Усилие передается между двумя материалами за счет трения и, при необходимости, отдельных механических соединителей, в том числе срезных шпилек, которые могут быть прикреплены к встроенной стальной секции. При всех формах композитной конструкции проектировщику важно не забывать об этапе строительства. Предполагая, что временная распорка отсутствует, стальная часть композитного поперечного сечения должна самостоятельно противостоять собственному весу и другим нагрузкам конструкции, поскольку бетон на этом этапе неэффективен. Мало того, что сопротивление меньше, но могут быть явления нестабильности, которые следует учитывать. При комбинированном воздействии верхняя полка стальной балки удерживается плитой в поперечном направлении, но во время строительства боковое выпучивание при кручении (LTB) может уменьшить эффективное сопротивление — только когда настил проходит поперечно и правильно закреплен, это предотвращает LTB — дальнейшие указания см. доступен в обеих версиях, в SCI P359, а детализация в SCI P300.

[top]Типы составных балок

Ниже рассматриваются три основных типа составных балок. Факторы, относящиеся к конкретному проекту, будут влиять на то, какая система напольного покрытия является наиболее подходящей.

[верх] Нижние балки

Открытые концы сборных элементов, готовые к армированию и бетонированию на месте

Наиболее распространенным типом составной балки является тот, в котором составная плита располагается поверх нижней балки, соединенной с помощью сварных шпилек, приваренных через настил. Эта форма конструкции имеет ряд преимуществ — настил выступает в качестве внешнего армирования на этапе сборки, а на этапе строительства — как опалубка и рабочая площадка. Он также может обеспечить боковое ограничение балок во время строительства после того, как настил будет закреплен на месте. Настил поднимается на место в связках, которые затем вручную распределяются по площади пола. Это значительно снижает подъемную силу крана по сравнению с альтернативой на основе сборного железобетона.

Дополнительные рекомендации по практическим аспектам укладки настила можно найти в руководстве по передовой практике SCI P300.

Другим распространенным типом составной балки является тот, в котором, как и в случае традиционного некомпозитного стального каркаса, сборная железобетонная плита располагается поверх верхней полки стальной балки. Эффективный диапазон пролетов для этого типа решения составляет от 6 до 12 м, что делает его конкурентом для ряда вариантов бетонных полов. Особая детализация требуется для соединения на сдвиг, когда используются сборные элементы, чтобы корпус сборных элементов мог быть подвижен как часть сжимающей полки бетона. См. SCI P401 для получения дополнительной информации.

[top]Решения для длинных пролетов

Для удовлетворения потребностей в длинных пролетах доступно несколько вариантов идеи нижних балок. Они дают возможность получить более длинные пролеты (20 м и более), чем это возможно при использовании «стандартной» сплошной стенки, катаной балки.

[top]Решения для неглубоких полов

Система USFB
(Изображение предоставлено Kloeckner Metals UK Westok)

Неглубокие этажи предлагают ряд преимуществ, таких как минимизация общей высоты здания для заданного количества этажей или максимальное количество этажей для заданная высота здания. Кроме того, получается плоский софит — нет ни одного разрыва, характерного для нижних балок, — что дает полную свободу для распределения услуг под полом. Эти выгоды следует рассматривать в контексте данного проекта, чтобы определить, когда они наиболее уместны.

Неглубокость перекрытий достигается размещением плит и балок в одной зоне. Это достигается за счет использования асимметричных стальных балок с более широкой нижней полкой, чем верхняя полка, что позволяет плите располагаться на верхней поверхности нижней полки с соответствующей опорой, а не на верхней поверхности верхней полки, как в нижних балках. Плита перекрытия может быть выполнена в виде сборной железобетонной плиты или сборной плиты с металлическим настилом (можно использовать как мелкий, так и глубокий настил). Дополнительным преимуществом является то, что некоторые формы конструкции неглубокого перекрытия по своей сути обеспечивают сложное взаимодействие между балками и плитой, тем самым повышая эффективность конструкции.

Доступен ряд решений для неглубоких перекрытий, в том числе Ultra Shallow Floor Beams (USFB) от Kloeckner Metals UK Westok и решения для тонкого перекрытия от ArcelorMittal.

Kloeckner Metals UK Система USFB компании Westok состоит из неглубокой и асимметричной ячеистой балки Westok с арматурой, проходящей через ячейки для крепления плиты к балке. «Подключение составного действия» может быть мобилизовано для USFB, что было продемонстрировано с помощью полномасштабных лабораторных испытаний, для дальнейшего повышения пропускной способности секции. Чтобы мобилизовать «Plug Composite Action», необходимо принять следующую детализацию:

• Композитные плиты с металлическим настилом: бетонная заливка на уровне верхней полки или выше нее
• Сборные элементы, как правило: минимум 50 мм верхнего уровня с крышкой или минимум 30 мм над верхней полкой
• Пустотные блоки: Каждые 2 ^и сердечники выламываются, заливаются бетоном и армируются через ячейку
• Монолитные монолитные плиты: Бетонная заливка на уровне верхней полки (или выше)

USFB могут экономично пролетать до 10 м с конструкционной глубиной, которая очень выгодна по сравнению с железобетонными плитами. плоские плиты. Таким образом, они популярны во многих секторах, особенно в образовании, коммерческом и жилом секторе.

[top]Композитные плиты

Композитные плиты состоят из железобетона, залитого поверх стального профилированного настила, выполняющего роль опалубки при строительстве и внешнего армирования на завершающем этапе. Настил может быть многоразовым или трапециевидным, как показано ниже. Трапециевидный настил может иметь глубину более 200 мм, и в этом случае он называется глубоким настилом. Дополнительные арматурные стержни могут быть помещены в желоба настила, особенно для глубокого настила. Иногда они требуются в мелком настиле, когда большие нагрузки сочетаются с высокими периодами огнестойкости. Стержни в желобах также являются требованием для однопролетных плит и настилов, спроектированных как одинарные пролеты, чтобы обеспечить непрерывность и пластическое разрушение в противопожарном расчете.

• Повторяющийся и трапециевидный настил

• Настил с повторным входом

• Трапециевидный настил

На рисунке ниже показана геометрия типичной трапециевидной платформы толщиной 80 мм. Сталь оцинкована и может иметь различную толщину, хотя обычно она составляет около 1 мм. Поскольку он очень тонкий, необходимы ребра жесткости, чтобы избежать местного коробления, когда он действует как оголенная стальная секция, чтобы выдерживать влажный вес бетона и другие строительные нагрузки. Повторяющийся элемент жесткости, показанный в верхней части настила, не только придает жесткость верхнему поясу, но также может использоваться для поддержки подвесок для относительно легких предметов, подвешенных к потолку. Блокировка достигается за счет выпуклостей (ямочек), которые ввернуты в профиль настила, и за счет улавливания бетона вокруг повторно входящих частей профиля. Стандартных профилей настила не существует, поэтому взаимодействие, достигаемое тиснением и т. д. на каждом настиле, различно. Это определяется испытаниями, проводимыми производителем палубы.

Геометрия типового трапециевидного настила толщиной 80 мм

Результаты таких испытаний традиционно переводили в так называемые м и к эмпирические константы, определяющие характеристики конкретного настила. Стандарт BS EN 1994 ^[4] также включает возможность определения связи при сдвиге на единицу площади плиты ( τ ), которую затем можно использовать как часть более сложного подхода (значение τ аналогично сопротивление срезу шпильки). Дизайнеры получают соответствующую информацию (неявно) из программного обеспечения или брошюр, предоставляемых производителями настила.

Профилированный настил часто проектируется так, чтобы он был непрерывным в течение двух пролетов, когда он действует как опалубка. Композитные плиты обычно проектируются так, чтобы они были простыми перекрытиями при комнатной температуре, но непрерывными в условиях пожара. Эта непрерывность достигается благодаря номинальному армированию, которое также выполняет другие функции, такие как контроль над трещинами, которые продолжаются над промежуточными опорами (его влияние, которое считается полезным, игнорируется при расчете при комнатной температуре).

Повторяющийся или трапециевидный настил глубиной от 50 до 60 мм может иметь ширину около 3 м без подпорок, трапециевидные профили глубиной 80 мм могут иметь пролеты примерно до 4,5 м без подпорки, а глубокий настил может достигать около 6 м. Общая глубина плит варьируется от 130 мм и выше. Двухчасовая огнестойкость может быть достигнута без необходимости противопожарной защиты стального настила.

В композитных плитах можно формировать проемы, однако это следует планировать и формировать проемы на этапе строительства, а не вырезать бетон. Проемы площадью до 300 мм не требуют дополнительных приспособлений, до 700 мм требуется дополнительное локальное усиление вокруг проема, а проемы свыше 700 мм требуют использования обрезков стали для поддержки проема.

Дополнительные указания по проектированию и детализации композитных плит приведены в SCI P359.и SCI P300 соответственно, противопожарное проектирование в соответствии с Еврокодами обсуждается в SCI P375, также доступны рекомендации по установке металлического настила.

[top]Составные столбцы

Составные столбцы могут иметь различные формы, как показано на рисунке ниже. Как и все композитные элементы, они привлекательны тем, что сочетают относительную прочность как стали, так и бетона. Это может привести к высокому сопротивлению при относительно небольшой площади поперечного сечения, тем самым максимизируя полезную площадь пола. Они также демонстрируют особенно хорошие характеристики в условиях пожара.

Типовые поперечные сечения составных колонн

Правила расчета составных колонн в несущих каркасах приведены в BS EN 1994-1-1 ^[4] . Это первый раз, когда руководство было дано в кодексе для использования в Великобритании, что может объяснить, почему композитные столбцы до сих пор редко использовались. Правила предусмотрены для составных двутавровых профилей, полностью или «частично обшитых» (только заполнение стенками), а также для полых профилей, заполненных бетоном. Показаны типичные поперечные сечения. Композитные колонны, требующие опалубки во время выполнения, как правило, не считаются рентабельными в Великобритании.

Заполненные бетоном полые сжимаемые элементы не нуждаются в опалубке, и они используют материал более эффективно, чем эквивалентные двутавровые профили. Бетонное заполнение значительно увеличивает сопротивление сжатию голой стальной секции, распределяя нагрузку и предотвращая локальное коробление стали. Выигрыш в огнестойкости может быть не менее ценным, особенно если он позволяет оставить колонну незащищенной или лишь слегка защищенной. Заполняющий бетон удерживает свободную воду, которая в других ситуациях была бы потеряна; его скрытая теплота испарения значительно задерживает повышение температуры.

Можно использовать прямоугольные и круглые полые профили. Преимущество прямоугольных профилей состоит в том, что они имеют плоские поверхности для соединения торцевой пластины между балкой и колонной (с использованием соединений Flowdrill или Hollo-bolt). Обычные ребристые пластины могут использоваться любой формы.

Разработана программа FireSoft для проектирования заполненных бетоном полых профилей в условиях окружающей среды и пожара.

[наверх]Композитные соединения

Хотя существуют рекомендации по проектированию композитных соединений (SCI P213), они очень мало используются в Великобритании (да и в других странах Европы). Теоретически они кажутся привлекательными, поскольку можно использовать армирование плиты, чтобы избежать необходимости добавления к соединению стальной конструкции, например, с дополнительными рядами болтов в расширенной торцевой пластине. Однако трудно добиться правильной детализации составных соединений, поскольку требования к прочности, жесткости и пластичности могут граничить с взаимоисключающими факторами: слишком малое армирование снизит пластичность соединения (способность к вращению) из-за потенциального разрушения арматуры, снижение пластичности из-за разрушения бетона.

В целях преодоления некоторых практических проблем, чтобы можно было более широко использовать изначально привлекательные свойства составных соединений, в Европе ведутся исследовательские работы, которые могут привести к включению конкретных рекомендаций в пересмотренную версию BS EN 1994-1-1 ^[4] запланировано примерно на 2025 год.

[наверх]Ссылки

1. ↑ ^{1,0 1,1 1,2 1,3} BS 5950-3-1: 1990+ A1:2010 Использование металлоконструкций в строительстве. Дизайн в композитном строительстве. Свод правил проектирования простых и неразрезных составных балок. БСИ
2. ↑ BS 5950-4: 1994 Использование стальных конструкций в строительстве. Свод правил по проектированию композитных плит с профилированными стальными листами. БСИ
3. ↑ ^{3.0 3.1} BS 5950-6: 1995 Использование стальных конструкций в строительстве. Часть 6. Свод правил по проектированию легких профилированных стальных листов. БСИ
4. ↑ ^{4.0 4.1 4.2 4.3 4.4 4.5 4.6 4,7 4,8} BS EN 1994-1-1: Еврокод 2004 4. Проектирование композитных стальных и бетонных конструкций. Общие нормы и правила для построек. БСИ
5. ↑ BS EN 1993-1-3:2006 Еврокод 3. Проектирование стальных конструкций. Основные правила. Дополнительные правила для холодногнутых элементов и листов. БСИ

[наверх]Дополнительная литература

• Руководство для проектировщиков стали, 7-е издание. Редакторы Б. Дэвисон и Г. В. Оуэнс. Институт стальных конструкций 2012 г., главы 21, 22 и 23
• Джонсон Р.П., Композитные конструкции из стали и бетона, том 1, 2004 г., Blackwell Scientific Press.
• Джонсон Р.П. Руководство для дизайнеров по проектированию композитных зданий согласно Еврокоду 4, 2-е издание. ЛЕД.
• Nethercot, D. Композитная конструкция. Спон Пресс.

[наверх] Ресурсы

• SCI P300, Композитные плиты и балки с использованием стального настила: передовой опыт проектирования и строительства, (пересмотренное издание), 2009 г.
• SCI P359, Составное проектирование зданий со стальным каркасом, 2011 г.
• SCI P213 Соединения в стальных конструкциях: Композитные соединения, 1998
• SCI P287, Проектирование составных балок с использованием сборного железобетона, 2003 г. (Обновленная версия этой публикации по Еврокоду, P401, доступна в SCI)
• PN002a, NCCI: Измененное ограничение на частичное сдвиговое соединение в балках для зданий SCI
• SCI P365, Проектирование стальных зданий: раскосные рамы средней высоты, 2009 г.
• SCI P375, Расчет огнестойкости зданий со стальным каркасом, 2012 г.
• SCI P401, Расчет составных балок с использованием сборных железобетонных плит в соответствии с Еврокодом 4, доступен в SCI
• SCI P405, Правила соединения минимальной степени сдвига для строительства в Великобритании в соответствии с Еврокодом 4, 2015 г.
• Инструмент для проектирования пустотелых профилей, заполненных бетоном

[наверх] См. также

• Стальные строительные изделия
• Свойства материала стали
• Напольные системы
• Длиннопролетные балки
• Коды и стандарты проектирования
• Простые соединения
• Соединения с сопротивлением моменту
• Проектирование перекрытий из композитной стали для пожаротушения

[вверх]Внешние ссылки

• Flowdrill
• Полый болт
