Цементно-стружечная плита (ЦСП) российского производства завоевывет популярность у калининградских покупателей.

И даже проектные бюро теперь предписывают использование ЦСП в строительстве и отделке объектов.

ЦСП – плиты светло-серого цвета с гладкой цементновидной поверхностью.

Возможно два вида конечной обработки: шлифованые или калиброванные плиты. Калиброванные плиты (шлифованные с двух сторон) обычно далее подвергаются венированию или ламинированию.

Края плит могут быть как ровными, так и профилированными.

Цементно-стружечная плита. Характеристики

Толщина плиты: 10-12-16-18-20-24-26 мм

Длина (мм): 2800-3200

Ширина (мм): 1000-1200

Плотность (кг/м.кв.): 1100-1400

Прочность при изгибе (мПа): 7-12

Модуль упругости (мПа): 3000-3500

Прочность на растяжение (мПа): 0,35-0,4

Коэффициент теплопроводности (Вт/м*к): 0,26

Группа горючести: Г1 (слабогорючие, ГОСТ 30244-94)

Группа воспламеняемости: В1 (трудновоспламеняемые, ГОСТ 30402-96)

Группа распространения пламени: РП-1 (нераспространяющие, ГОСТ 30444-97)

Группа дымообразующей способности: Д1 (с малой дымообразующей способностью, ГОСТ 12. 1.044-89)

Группа токсичности: Т1 (малоопасные, ГОСТ 12.1.044-89)

Морозостойкость (снижение прочности при изгибе 50 циклов), % не более (по ГОСТ 8747-83): 10

Разбухание ЦСП по толщине за 24 часа: не более 2%

Класс биостойкости ЦСП: 4

Способ производства ЦСП был впервые разработан в США в 30-годах XX века, а практическую реализацию получил благодаря разработкам швейцарской фирмы «Дуризол» совместно с германской фирмой «Бизон-Верке». В настоящее время такие плиты производятся по всему миру.

В СССР выпуск ЦСП начат с конца 1980-х гг. В 1986 году в составе Лодейнопольского деревообрабатывающего комбината (градообразующего предприятия г. Лодейное Поле) открылся цех производства цементно-стружечных плит. Он был оснащен немецким оборудованием «Bizon». Из всех аналогичных предприятий лодейнпольский цех производил самую высококачественную плиту. Выработка достигала 12,5 тысяч кубометров в год. В сутки отгружалось до 4 вагонов продукции.

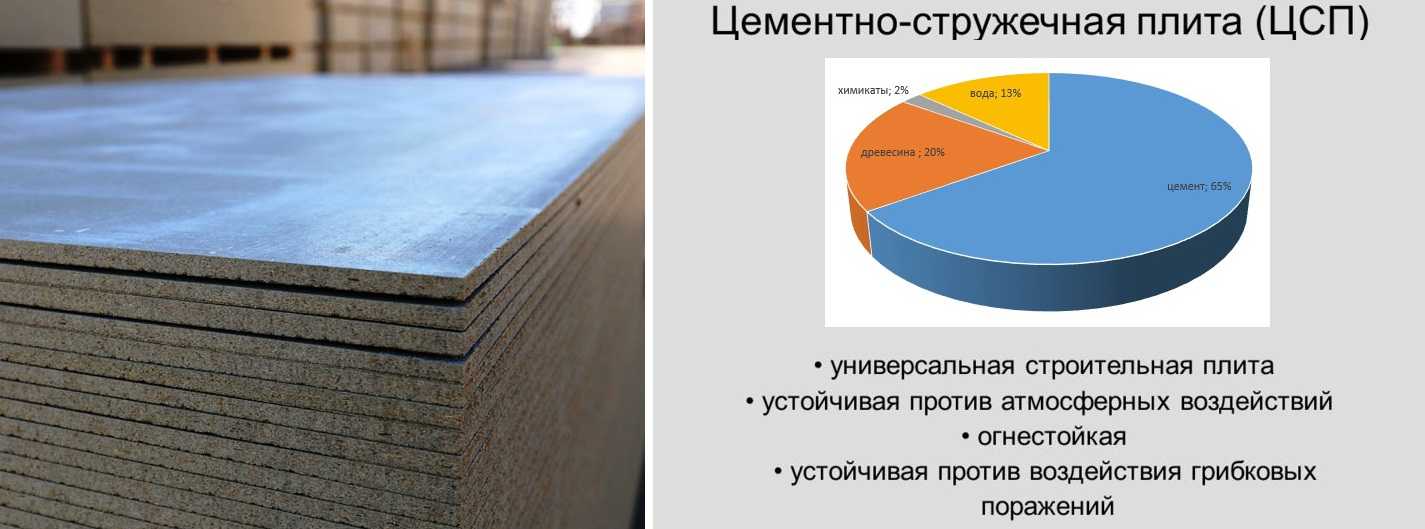

ЦСП производится из цемента и древесной стружки, к которым добавляется небольшое количество химической добавки для минерализации древесной стружки. Процесс минерализации позволяет древесной стружке противостоять биологическому воздействию, эрозии и гниению.

То есть ЦСП — это композитный материал!

Только сочетание нескольких ингредиентов дает поразительный эффект

Эта трансформация органического материала в состояние, при котором оно способно сопротивляться воздействию влаги, гнили, грызунов, грибков, огня, насекомых, химикатов, погодных условий и т.д.

Структура цементно-стружечной плиты монолитна, поэтому такие плиты не расслаиваются, а кромки разреза не чувствительны к воздействию.

технические характеристики и примение в строительстве

Цементно-стружечные плиты введены в эксплуатацию достаточно давно: в России это 80-е, а в США — 30-е годы прошлого века. Особую популярность этот материал получил в последние десятилетия в связи с активным развитием малоэтажного частного строительства. Этот материал выгодно отличается невысокой стоимостью, безопасными компонентами, входящими в его состав, а также неприхотливостью в уходе и во время монтажа. ЦСП, технические характеристики которого подробно рассмотрены в этой статье, относится к материалам группы «сухого монтажа» для отделки совершенно различных поверхностей.

Технические характеристики ЦСП

При изготовлении цементно-стружечных плит цементные составы высокой прочности смешиваются с деревянной стружкой различных фракций, водой и рядом химических реагентов (например, с жидким стеклом или солями алюминия). Вступая в реакцию с деревянной стружкой, химреагенты минерализуют ее, увеличивая тем самым, прочность и долговечность плиты.

Многослойность — это основное качество плит, гарантирующее их высокое качество и особую прочность. Формирование структуры плиты происходит таким способом, чтобы крупные фракции щепок располагались внутри, а мелкие — снаружи. После приготовления цементно-стружечной массы ее слоями помещают в специальных формах под пресс, откуда и выходит готовая многослойная ЦСП с гладкой поверхностью с одной стороны.

ЦСП: технические характеристики плиты таковы, что она не требует нанесения финишной шпатлевки. Плиты достаточно покрасить после размещения. В некоторых случаях будет достаточно нанесения тонкого слоя грунтовки перед покраской.

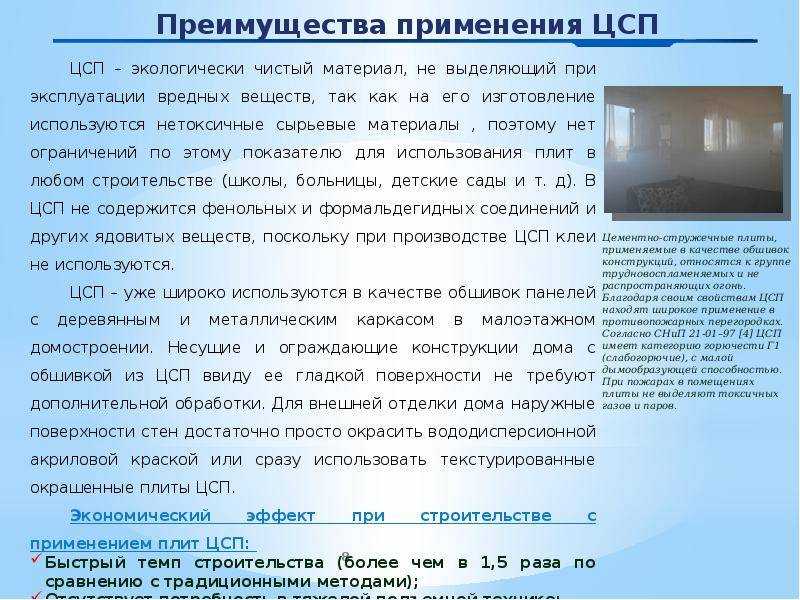

Достоинства цементно-стружечной плиты

Каковы достоинства этого материала? Ниже представлены преимущества ЦСП перед аналогичными материалами.

1. ЦСП характеризуется высоким уровнем экологической и пожарной безопасности.
2. Плита имеет схожие с древесиной свойства, так как древесная щепа в большом количестве входит в состав материала.
3. Цементно-стружечная плита легка в обработке, не подвержена гниению и поражению насекомыми.
4. ЦСП, технические характеристики имеет такие, которые характеризуют ее как очень прочный материал.
5. Цемент в составе плиты образует в изделии щелочную среду, благодаря чему на ней крайне редко образуются грибки и плесень.
6. Состав ЦСП можно охарактеризовать как экологически-чистый, антиканцерогенный, нетоксичный и пожаробезопасный.
7. Материал отличается высокими звукоизолирующими качествами.
8. Пригодно для использования в регионах с критическими температурами — как отрицательными, так и положительными.

Стоит сказать и о некоторых недостатках этого материала. В первую очередь критики отмечают высокий вес плит (свыше одной тонны на квадратный метр), а потому требует дополнительных человеческих ресурсов, что не всегда экономически выгодно. Кроме того, при распиливании материала образуется большое количество пыли.

Применение ЦСП

Применение цементно-стружечной плиты достаточно разнообразно, свое применение она нашла в качестве отделочного материала при проведении фасадных и отделочных работ, а также в качестве утеплителя.

Помимо этого, ЦСП является отличным решением для устройства потолков, полов, внутренних перегородок, крыш и подоконников.

ЦСП, технические характеристики которой делают ее универсальным материалом, прекрасно взаимодействует с цементами, а потому используется в качестве несъемной опалубки. В этом плане не существует более подходящего материала.

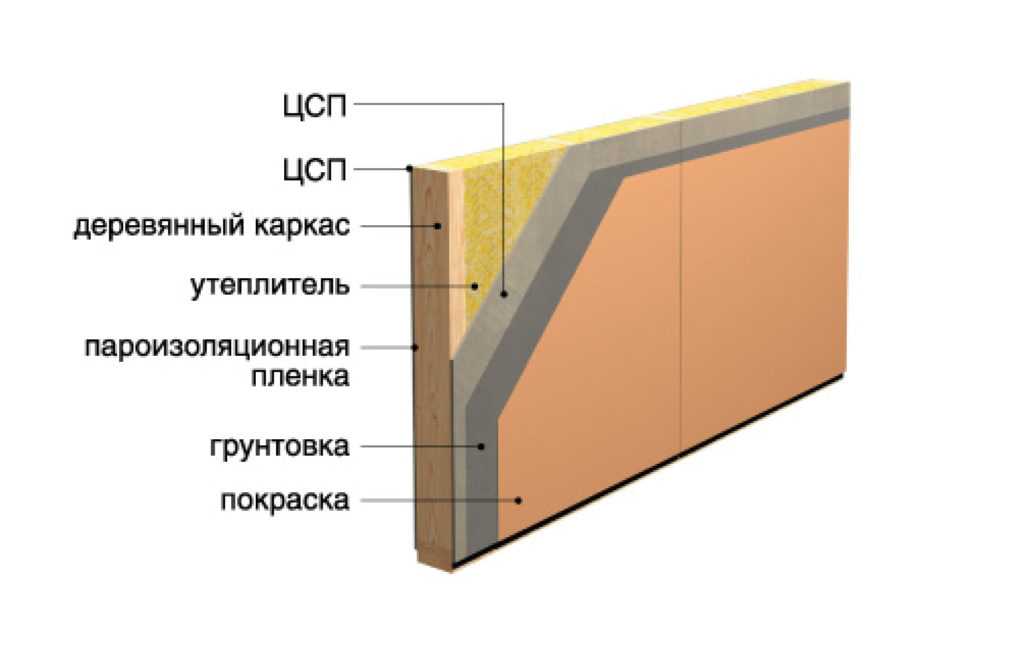

Плита может быть использована при строительстве частных домов, бань, гаражей и зданий каркасного типа.

Монтаж ЦСП

Перед началом монтажа ЦСП, необходимо обработать элементы крепежа специальным антикоррозийным составом. Если материал будет использоваться в условиях повышенной влажности (на фасадах, в ванных комнатах, на кухнях), то между плитами следует оставлять зазор около 8 мм. Это позволит плитам «гулять» при наборе и сбросе лишней влаги.

В остальных случаях плиты монтируются встык, щели обрабатываются специальными герметиками, грунтуются и декорируются. Изделия из ЦСП можно грунтовать любыми составами, для покраски также можно выбирать любую подходящую краску (для дома — интерьерную, а для фасадов — фасадную).

Таким образом, цементно-стружечная плита позволяет построить дом, гараж или баню рабочими из двух человек в очень короткий срок благодаря тому, что ее достаточно просто монтировать, особенно если речь идет о строительстве каркасного здания.

При проведении монтажных работ следует проявлять некоторую осторожность при вкручивании саморезов, так как материал может быть сколот в случае, если была применена излишняя сила.
