Состав цементно песчаная смесь: Цементно-песчаные смеси: состав, свойства, назначение.

Цементно-песчаные универсальные смеси БИРСmix М150, М300

Главная / Статьи / Универсальные строительные смеси

Цементно-песчаные универсальные смеси

При проведении строительно-ремонтных работ часто используются универсальные строительные смеси.

Они обычно изготовлены на основе цемента. Но цемент не используется в чистом виде. В состав любого цементного раствора, кроме цемента и воды, входят различные добавки, в первую очередь, песок. Поэтому универсальные строительные смеси называют цементно-песчаными смесями.

В качестве вяжущих материалов с составе универсальных смесей применяется портландцемент и шлакопортландцемент.

В качестве заполнителя используется песок для строительных работ.
Также в состав универсальных смесей входят такие добавки, как пластификаторы или армирующие волокна.

В зависимости от маркировки, цементно-песчаные смеси используются для следующих видов работ:

• кладки стен;
• оштукатуривания;
• выравнивания стен;
• возведения фундамента;
• заливки стяжки;
• производства железобетонных конструкций.

Использование заводских универсальных цементно-песчаных смесей имеет очевидные преимущества:

• уменьшаются трудозатраты на приготовление строительных смесей;
• гарантируется правильное соотношение ингредиентов смеси.

Благодаря легкому применению, готовые универсальные смеси получили большое распространение.

Универсальная цементно-песчаная смесь М150 БИРСmix

М150 – универсальный цементно-песчаный состав с оптимальной ценой. Применяется для различных строительных целей.

Эксплуатационные характеристики позволяют использовать его для штукатурных и ремонтных работ, заливки стяжки и кладки кирпича. Введение добавок позволяет улучшить характеристики.

• кладка стен и перегородок из кирпича и мелкоштучных элементов;
• производство различных монтажных работ;
• укладка тротуарной плитки;
• изготовление стяжки полов вручную;
• оштукатуривание поверхностей.

Свойства цементно-песчаной смеси М150:

• для наружных и внутренних работ;
• универсальная;
• морозостойкая;
• влагостойкая;
• соответствует ГОСТ 31357-2007.

Цементно-песчаная смесь изготовлена на основе портландцемента с использованием кварцевого песка и пластифицирующих добавок.

Средний расход 1,5–1,9 кг сухой смеси на 1 м2 поверхности при толщине слоя раствора 1мм. Точный расход зависит от степени ровности (рельефа) основания. При расчете требуемого количества материала необходимо учитывать потери.

Упаковка: бумажный многослойный мешок 25 кг. Поддон 60 мешков/1500 кг.
Срок хранения: 12 месяцев со дня изготовления в заводской упаковке в сухом помещении.

Универсальная цементно-песчаная смесь М300 БИРСmix

М300 – смесь, применяемая для фундаментных оснований, межэтажных перекрытий и капитальных стен, испытывающих значительные нагрузки. Широко используется для возведения фундаментов многоэтажных зданий.

Применение универсальной смеси М300 БИРСmix:

• выполнение высокопрочной стяжки;
• заделка швов, трещин, выбоин, углублений;
• крепление металлических элементов;
• монтаж железобетонных конструкций;
• возведение стен и конструкций из полнотелого рядового кирпича, полнотелых бетонных блоков и природного камня.

Пескобетон может использоваться для изготовления бетонных смесей с добавлением щебня фракции 5-20 мм в соотношении 1:2 по весу.

Свойства цементно-песчаной смеси:

• для наружных и внутренних работ;
• универсальная;
• морозостойкая;
• влагостойкая;
• высокопрочная;
• соответствует ГОСТ 31357-2007.

Универсальная строительная смесь изготовлена на основе портландцемента с использованием кварцевого песка и пластифицирующих добавок.

Средний расход 1,5–1,9 кг сухой смеси на 1м2 поверхности при толщине слоя раствора 1мм.

Сбалансированные по составу универсальные строительные смеси заводского производства М150 и М300 БИРСmix обеспечивают требуемый результат. Цементно-песчаные смеси расходуются в зависимости от типов работ и толщины нанесенного слоя.

Цементно-песчаная стяжка

Цементно-песчаная стяжка применяется для выравнивания кирпичных, каменных, бетонных фундаментов и плит перекрытий с перепадами уровней от 20 до 60мм и создания основания под монтаж любого вида чистового покрытия пола. Цементный пол устойчив к значительным воздействиям минеральных масел, органических растворителей, воды и других жидкостей нейтральной реакции, в меньшей степени – к щелочным растворам (с концентрацией до 8%) и веществам органического происхождения.

Цементно-песчаное покрытие выдерживает удельное давление от сосредоточенных нагрузок в 500 Н/см , высокую интенсивность движения пешеходов и среднюю — транспорта на резиновых шинах.

Ударопрочность цементного пола  характеризуется отсутствием сколов при падении предмета массой до 3кг с высоты 1м. Перечисленные свойства позволяют использовать цементно-песчаные составы для устройства сплошных стяжек пола в жилых, производственных, складских, торговых, офисных помещениях на всех этажах, плоских кровлях и т.д. В состав цементно-песчаной смеси, помимо цемента (обычно используется портландцемент) и мелкофракционного кварцевого песка или гравия, вводятся различные специальные наполнители (фиброволокно) и модификаторы (пластификаторы, регуляторы усадки и твердения и др.). Фиброармирование цементно-песчаной стяжки позволяет избежать затрат, связанных с традиционным укреплением цементного пола стальной арматурой. Модифицирующие добавки изменяют физико-химические свойства цементного материала и увеличивают его пластичность (при уменьшении количества воды в растворе), морозостойкость, коррозионную стойкость.

При введении в состав цементно-песчаной смеси пластификаторов уменьшается расслаиваемость и водоотделение цементного раствора, снижается скорость гидратации и схватывания цемента в начальной стадии твердения, что способствует образованию более однородной и мелкозернистой структуры цементного покрытия.

Цементно-песчаные стяжки на основе модифицированного портландцемента могут применяться как гидроизоляционные и антикоррозийные защитные слои для железобетонных оснований. Толщина слоя цементно-песчаной стяжки зависит от нескольких факторов: степени неровности основания, вида напольного покрытия, наличия изолирующей прослойки. В частности, стяжка из смеси с пластифицирующими добавками должна иметь толщину не менее 3см; стяжка поверх системы обогрева полов – не менее 5см.

До начала работы поверхность бетонной подготовки, междуэтажного перекрытия или гидроизоляции очищают от мусора и пыли. Геодезическими измерениями определя­ют уровень верхнего покрытия пола на всех этажах строя­щегося здания. Уровень пола фиксируют на стенах в каж­дом помещении.

Проходящие под полом трубы и кабели должны быть либо изолированы, либо закрыты кожухами. Кроме того, рекомендуется закрыть места стыка плит, вокруг труб во­дяного отопления и др. полиэтиленовой пленкой, во избежание протечек воды на нижний этаж.

Необходимо обеспечить вентиляцию дощатых полов в соседних помещениях, если она нарушится в результате укладки бетонного пола. Для этого пластмассовыми труба­ми диаметром 100 мм, устанавливаемыми в бетон, соединяют вентиляционные отверстия во внутренних стенах с вентиляционными отверстиями наружных стен. Чтобы ос­тавить технологические отверстия в полу, их отгоражива­ют герметичными перегородками.

Выпуклости и бугры на поверхности пола необходимо срубить, а выбоины и впадины глубиной более 15 мм — очистить от грязи и пыли. Также необходимо вырубить участки пола, загрязненные маслом или жиром. Поверх­ность должна быть сухой.

Первый ряд маячных направляющих реек (это могут быть деревянные рейки сечением 75 х 37 мм, металлические трубы, потолочные профиля для гипсокартона 60 х 27 мм) укладывают на расстоянии 20-30 см от стены, остальные располагают на расстоянии 1,5-2 м параллельно первому ряду .

Каждый маяк укладывают на небольшие крепежные марки из цементного раствора (цемент М 400 и песок в со­отношении 1:3), осаживая до необходимой отметки. Точ­ность установки маяков контролируют уровнем. Дополни­тельный контроль ведется по натянутым через помещение шнурам.

Если стяжку устраивают с уклоном, например, к трапам или лоткам, то с таким же уклоном устанавливают маяки.
Поверхность бетонного основания увлажняют водой в течение 1 ч до нанесения цементного раствора (из расчета 2 л воды на 1 м2 площади) или грунтуют цементным молоком.

Если стяжка укладывается на старый гладкий бетон­ный пол с гладким цементным покрытием, необходимо сбить поверхностный слой, придав шероховатость поверх­ности для прочного сцепления стяжки с основанием.

Основание из керамзита, песка и других насыпных материалов предварительно разравнивают скребком.

Грунтование для пористых оснований обязательно, так как именно эта стадия подготовки основания определяет ка­чество получаемого покрытия. Особенно ответственно надо подходить к вопросу грунтования перед нанесением толстослойных систем. Под стяжку подойдет любая универсальная грунтовка для растворных смесей, например «Dufa D3l4».

Если толщина цементно-песчаной стяжки будет не­большой, необходимо обеспечить ей надежное сцепление с основой. Для этой цели лучше воспользоваться диспер­сией с кварцевым песком, например, «Бетоконтакт» или «Consolit 301». После этого можно готовить и наносить цементно-песчаный раствор.

Армирование в бетонных полах осуществляется в соот­ветствии с проектом в зависимости от предполагаемой несу­щей нагрузки. Чаще всего в бетонных полах используется дорожная сетка из арматуры класса Bp-1 диаметром стерж­ней 5 мм с размером ячейки 150 х 150 мм, или 100 х 100 мм. Армирование может также производиться металлической или полипропиленовой фиброй.

При большой площади помещения по его периметру, а также вокруг смежных с полом конструкций делается отсечка из вспененного полиэтилена толщиной 5-8 мм (изолон, стенофон-290). С этой целью из полос материала следует сделать пояс (например, приклеить «жидкими гвоз­дями» или силиконом) по периметру помещения, превы­шающий по высоте толщину стяжки. Впоследствии высту­пающую часть пояса срезают ножом.

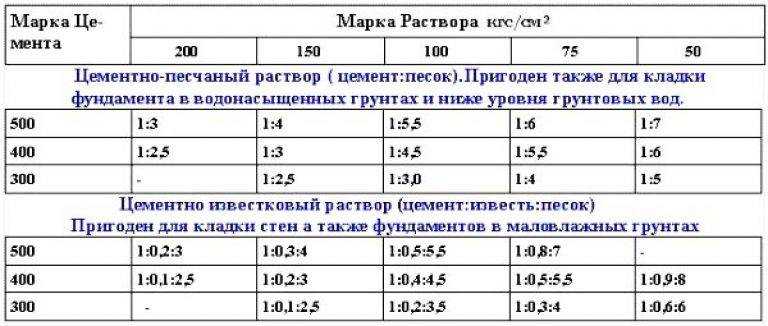

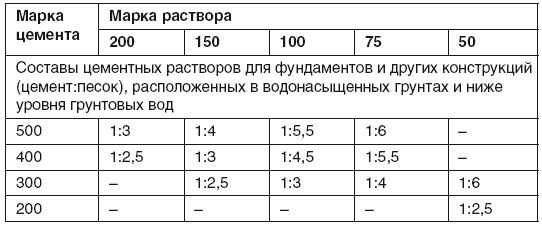

Для цементно-песчаных стяжек используют растворы марки 150, подвижностью 5-6 см. Состав цементно-песчаного раствора марки 150 — 1 : 3 : 0,55 ( цемент М400 : пе­сок : вода). Раствор должен быть рассыпчатым, без ком­ков, слегка расплывающимся на ровной поверхности, иметь консистенцию густого теста.

Устройство стяжки начинают от стен, противоположных входным дверям. Раствором заполняют отдельные (нечет­ные) полосы, через одну между устано­вленными маяками. При механизированной подаче раство­ра на выходе растворопровода присоединяют передвижной гаситель, обеспечивающий плавный выход растворной смеси. Раствор, укладываемый в полосы, разравнивают правилом или скребком-правилом, опирающимся на уложенные маяки.

Выровненную стяжку уплотняют виброрейкой до появления цементного молока на поверхности. При этом виброрейку следует применять осторожно, чтобы не допустить расслоения бетонной смеси. Обработка проводится на малых оборотах, не более чем за 2 прохода. Нужно следить, чтобы виброрейка постоянно скользила по поверхности бетона. В тех местах, где бетонная смесь оседает ниже уровня виброрейки, бетонную смесь добавляют лопатой в не­обходимых количествах.

Завершив укладку стяжки в нечетных полосах, через 18-24 ч снимают маячные трубы (рейки), кромки уложен­ных полос промывают водой и огрунтовывают цементным молоком. Затем в таком же порядке укладывают раствор в четные полосы.

Через сутки после укладки раствора, когда стяжка затвердеет и сможет выдержать вес человека (без вмятин от обуви; чтобы не повредить стяжку, можно положить на нее доски и передвигаться по ним), маяки аккуратно удаляют и проверяют ровность стяжки. С помощью двухметрового металлического правила срезают бугры и неровности, а образовавшиеся после удаления маячных реек канавки за­делывают цементно-песчаным раствором при помощи шпателя.

Через 1-2 часа, когда свежий раствор начнет схватываться, всю поверхность стяжки затирают деревянными полутерками, при этом поверхность необходимо смачивать водой из пульверизатора.

Затирку поверхности затирочной машиной выполняют на второй-третий день, когда прочность стяжки достигнет 2,5-3 МПа.

Горизонтальность уложенной стяжки проверяют контрольной двухметровой рейкой с уровнем, передвигаемой в разных направлениях. Просветы между стяжкой и рейкой не должны превышать 2 мм.

Оптимизация размера и состава частиц красного песка в смеси с обычным песком для повышения качества бетона

Оптимизация размера и состава частиц красного песка в смеси с обычным песком для повышения качества бетона

• Харахап, Мукти Хамджа
;
• Ритонга, Винсиапутра
;
• Ирфанди, Ирфанди
;
• Зубир, Мундра

Аннотация

В этом исследовании мы определили влияние изменений состава и размера зерен красного песка (RS) на качество бетона. Бетон был приготовлен в виде кубов по 15 см ³ с составом из цемента, песка и гравия в соотношении 1:2:3 и водоцементным отношением 0,5. Варианты состава RS (мелкий заполнитель) составляют 0 %, 5 %, 10 %, 15 %, 20 % от веса и размер частиц красного песка: 80 меш, 100 меш, 120 меш. Испытание механических свойств бетона на максимальную прочность при сжатии при составе 5 % с уменьшением крупности зерен красного песка фракцией 100 и 120 меш РС 100-5 и РС 120-5 при усилии давления 35,4 МПа, и 35,5 МПа соответственно. С другой стороны, красный песок с размером зерна 80 меш имеет максимальное усилие давления в составе 10 % RS 80-10, равное 34,6 МПа. Считается, что добавление мелкого заполнителя из красного песка влияет на улучшение качества бетона.

Публикация:

Гражданские и экологические инженерные отчеты

Дата публикации:

декабрь 2022

DOI:

10. 2478/cee-2022-0039

Биб-код:

2022CEEng..18..424H

Ключевые слова:

• Красный песок;
• Песок обыкновенный;
• Размер частиц;
• Цемент;
• Бетон

Типы бетона | bartleby

Что такое бетон?

Бетон является основным материалом, используемым в гражданском строительстве, например, в качестве строительных материалов для строительных конструкций. Бетон представляет собой заполнительную смесь цемента, песка и мелких и крупных кусков камня. Цемент действует как связующий материал, который скрепляет композиции, схватывается и затвердевает со временем. Помимо цемента, используются и другие типы вяжущих материалов, такие как известняк, битум, асфальт и так далее.

Основным компонентом бетонной смеси является цемент, представляющий собой мелкодисперсное вещество, которое обычно затвердевает в результате гидратации водой, поэтому он также известен как гидравлический цемент. Отдельно изучается бетон как отдельная отрасль гражданского строительства, известная как технология бетона. Бетон имеет множество применений и в основном используется для строительства фундаментов, колонн, плит, балок и большинства несущих конструкций.
