Состав 1 м3 бетона: Пропорции бетона на 1 куб (м3) и состав марок бетона.
Пропорции и состав на 1 м3 бетона: М200, М300
Бетонные растворы применяются во всех видах строительных работ. Корректный состав бетона М200 на 1м3 или М300 обеспечит качество и удобство использования стройматериала. Строителями рассчитаны средние нормы закладки основных компонентов смеси, но при необходимости допускается небольшая корректировка количества ингредиентов.
Содержание
- Необходимость правильных расчетов
- Бетонная смесь М200
- Состав и рецептура
- Количество материалов для 1 куба
- Бетон марки М300
- Состав раствора
- Пропорции для 1 куба
Необходимость правильных расчетов
Бетон является основой всех конструкций. Корректно рассчитанное количество используемых материалов гарантирует качество и долговечность полученной постройки. Игнорирование советов строителей и закладывание ингредиентов «на глаз» приводит к трещинам и преждевременному разрушению. Перебор или недостаток в цементном материале нарушит гарантированную документами прочность. Переизбыток жидкости спровоцирует чрезмерную текучесть. Большое количество щебня или гравия в бетоне приведут к расслоению и неудобству в работе. Пластификаторы и другие химические ингредиенты, добавленные без надобности, нарушат финальную конструкцию.
Перед изготовлением бетона М200 либо М300 в домашних условиях рекомендовано ознакомиться с инструкцией или проконсультироваться со специалистом.
Бетонная смесь М200
Материал данной марки можно использовать для напольных работ.Относится к наиболее часто применяемым растворам. Обладает широким спектром использования, так как обеспечивает прочность, быстро застывает, не дает трещин и имеет низкую теплопроводность. Подходит бетонная смесь М200 для работ внутри помещения (полы, стены) и для внешних работ (дорожки, плиты автомобильные трассы). Качественный состав гарантирует долговечность постройки. Популярность бетонной смеси обеспечивает сравнительно низкая цена.
Состав и рецептура
Характеристики бетона М200 исходят из содержимых материалов. Для раствора выбирают такие ингредиенты:
- Цементная часть. Качество — не ниже марки М400 или М500. Отличается повышенной прочностью. Важно убедиться в чистоте компонента.
- Щебень или частицы гравия. Размер не должен превышать 20 мм в диаметре. Более крупные составные испортят раствор и ухудшат качество. При наличии дополнительных примесей рекомендовано промыть щебень перед перемешиванием.
- Песок среднего размера. Преимущество отдается речному или карьерному. Важно высушить материал перед замесом бетона.
- Вода. Жидкость добавляет в самом конце. Главное требование — чистота и отсутствие примесей.
Количество материалов для 1 куба
Приобретя и подготовив необходимые ингредиенты, можно приступать к замесу. Состав бетона М200 на 1 м3 рассчитывается из соотношения 1:4,8:2,8, где указаны цементный компонент марки М400, щебень и песок соответственно. При выборе более качественного и дорогого цемента М500 пропорция слегка меняется: 1:5,6:3,5. Очередность частей указана аналогично. Объем воды регулируется при замесе, в среднем ее вдвое больше цементного материала. Легкая корректировка в количестве допустима только после консультации строителя.
Бетон марки М300
По характеристикам напоминает марку М200. Отличие — в использовании компонентов из дорогой ценовой категории. В итоге строитель имеет прочный бетон, простой в работе. Применяется при строительстве детских площадок, монолитных фундаментов под многоэтажные конструкции. Хорошо взаимодействует с железом. Используют для заливки автомобильных дорог для крупногабаритного транспорта.
Состав раствора
Бетонная смесь М300 состоит из ОПГС (обогащенной песчано-гравийной смеси) и цементной части. Для точного расчета на мешках указана таблица. Основными компонентами раствора М300 являются:
- Цемент марки М400 или М500.
Использовать более низкую марку нельзя. Возрастает вероятность снижения свойств и предела прочности.
- Щебень или гравий, размеры которых колеблятся в пределах 70 мм. Перед использованием рекомендовано промыть материал.
- Песок средней фракции с размерами крупинок до 20 мм. Наличие больших песчинок предполагает измельчение перед замесом. Ингредиент гарантирует заполнение промежутков между частями щебня.
- Пластификаторы для улучшения первоначальных свойств.
- Вода — чистая и без примесей.
Пропорции для 1 куба
Варьируя соотношение ингредиентов, можно приготовить материал более высокой марки.В строительстве наиболее часто используют раствор на 1 куб бетона. Количества хватает для проведения основных работ, при этом смесь гарантированно не застынет раньше времени. Пропорции основных компонентов в кубе бетона М300 составляют 1:3,7:1,9, где указаны цементная часть класса М400, щебень и песчаные крупинки соответственно. При выборе цементной марки М500 получается более прочная конструкция. При этом пропорция меняется на 1:4,3:2,4 соответственно. Объем жидкости регулируется.
Состав бетона м300 на 1м3: материалы, пропорции
Содержание
- Технические показатели бетона
- Основное сырье и наполнители
- Щебенка и гравий – крупнофракционные наполнители
- Особенности выбора
- Мелкий наполнитель – песок
- Вода
- Добавки
- Точный состав м300 и пропорции его ингредиентов на кубический метр
На каждой строительной площадке частного или промышленного предназначения используют бетонный состав. Характеристики качества данного стройматериала зависят от умелого применения компонентов и правильного их перемешивания. На сегодняшний день изготовители строительных материалов предоставляют богатый выбор бетонов, подходящих в решении разнообразных задач. Для наглядности рассмотрим состав бетона м300 на 1м3.
Технические показатели бетона
Цементная масса и вода, содержащиеся в составе подготавливаемого раствора, при перемешивании создают затвердевающую массу, превращающуюся в цементный монолит. В подобном состоянии данный материал быстро поддается деформированию, в нем появляется огромное количество мелких трещин, что вызывает существенную усадку.
Использование наполнителей в виде щебенки, песка, гравия и других компонентов, помогает создать прочную арматурную связку, воспринимающую все внутреннее воздействие. Единственное условие – следует выдерживать пропорции для приготовления бетона марки м300.
Из-за этого повышается прочность, понижается подвижность раствора и деформация во время усадки.
С учетом значения прочности бетонный состав разделяется на классы «В» и марки «М». Чем больше число марки бетонного состава, тем он более крепкий. От показателя класса строительного материала и его марки будет зависеть, для какого типа конструкции его используют.
Если возведение объекта проходит по проектному заданию, то в нем определены марки бетонов, которые потребуются для заливки фундаментной основы или устройства иных элементов.
Основное сырье и наполнители
Объем растворной массы измеряется в кубических метрах. В раствор могут входить простые, хорошо известные каждому потребителю вещества, и особые химические составы в виде вяжущих, водоотталкивающих и воздухововлекающих компонентов.
Что же необходимо для замеса бетона из цемента м300?
Щебенка и гравий – крупнофракционные наполнители
Замешивая раствор, используют крупный заполнитель, чтобы бетонная масса получила однородную консистенцию. Однако различные наполнители следует брать с расхожими параметрами, чтобы пустотных участков было минимальное число.
Состав бетона марки 300 может содержать один наполнитель двух разный фракций.
Чрезмерно мелкая щебенка и ее малое количество становятся главной причиной появления трещин. Кроме того, качественное состояние смеси понижается из-за посторонних примесей. Подходящим щебнем в бетон считают гранит. Рекомендуется использовать камни, фракции которых варьируются в пределах пяти – двадцати миллиметров. Таким материалом отлично обустраивать дорожные покрытия и мосты. Средний размер в четыре сантиметра применяют при строительстве объектов промышленного назначения. Более крупные фракции щебеночного камня (от 4 до 7 см) рекомендованы к применению при возведении габаритных сооружений.
По размерам щебень делится на несколько фракций:
- мелкая – от 5 мм до 1 см;
- средняя – от 1 до 4 см;
- крупная – от 4 до 7 см.
В растворную массу рекомендуется засыпать щебенку и гравий наивысшей крупности, чтобы обеспечить хорошую подвижность материала. Если соблюдать пропорции при составлении бетона м300 в ведрах, то заполнитель должен использоваться в количестве одной пятой части от общей массы.
В случае, когда гравий заменяется щебенкой, то объем увеличивается на десять процентов.
Состав бетона м300 на 1м3 можно представить в виде таблицы:
Бетон | Крупнофракционный наполнитель с маркой не менее, чем | |
щебенки | гравия | |
М300 | 600 | 600 |
Особенности выбора
Определение состава бетона с заполнителем крупных фракций отличается некоторыми нюансами:
- ГОСТом установлено, что для состава пропорции бетона м300 на 1м3 используют гранитную щебенку, а для массы М250 и ниже – гравий;
- основное отличие щебенки от гравия – наличие остроугольных граней и шероховатостей, от чего сцепление с раствором значительно эффективней. Кроме того, щебенка гораздо чище;
- прочность горного щебня в два раза выше, по этой причине его применяют для более тяжелых бетонов;
- крупную фракцию используют для получения лучшей прочности, а обеспечение текучести достигается мелкой щебенкой.
Пропорции для бетона м300 должны быть таковы, чтобы каждый камень полностью обволакивался растворной массой – это придаст максимальную жесткость.
Если раствора будет мало, то бетонная масса считается слабой, а от переизбытка могут появиться трещины.
Мелкий наполнитель – песок
Выбирая в состав бетонной смеси м300 песок, необходимо проверить содержание в нем глины. От ее количества будет зависеть качество всего материала. Нормы качества материала определяются ГОСТом. Раствор не должен содержать бело десяти процентов частиц, способных проходить сквозь сито в 0.14 мм. Содержание глинистых, пылевидных и илистых примесей в растворе не должно превышать трех процентов от общей массы, иначе раствор получится плохого качества.
Больше всего вредит глина – сокращает сцепление частичек песка.
Вещества органического происхождения должны содержаться в минимальных количествах. Песок хорошего качества не должен иметь крупинок, размеры которых превышают 1 см. Частиц в пять – десять миллиметров допускается не более пяти процентов. Если песок мелкофракционный, то его содержание в бетонной смеси должно быть уменьшено на десять процентов.
От количества песка зависит вязкость бетона, но от переизбытка такого наполнителя понижается прочность раствора. При устройстве фундаментной основы частного дома рекомендуют использовать речной песок. Применяют и карьерный материал, но его следует промывать, чтобы понизить содержание примесей.
Оптимально сбалансированная пропорция бетона на 1м3 подразумевает правильное соотношение с классом цементной массы. Такое соответствие представлено в таблице:
Марка бетона | М300 |
Класс бетона | В25 |
Марка цемента | 400 |
Если увеличить количество цемента, то изменится и прочность бетонной массы, но понижаются ее другие свойства, так что более шестисот килограмм цемента на один кубический метр бетона вводить не рекомендуется.
Помните, что конечный материал не будет прочнее его наполнителей. Проще говоря, из цемента м300 при соблюдении всех пропорций не удастся получить бетон м400.
В большинстве случаев при приготовлении бетона м300 в пропорции на 1м3 пользуются марками м300 – м500.
Вода
Она должна быть чистой, без кислот и масел, не содержать примесей. Все это ухудшает схватывание и твердение бетона, вызывает нежелательные новообразования. Вода из реки или озера не подходит. Рекомендуется использовать водопроводную воду либо брать ее из глубокой скважины.
Показатель прочности раствора зависит от водоцементного значения В/Ц. От его понижения увеличивается прочность бетона. Пропорция воды для бетона м300 в ведрах должна составлять от сорока до семидесяти процентов от массы цемента. Раствор получится пластичным, с умеренным количеством пор.
Для хорошей морозоустойчивости рекомендуется показатель В/Ц – 0.6 (не более шестидесяти процентов), для плотных цементных марок – 0.4, для фундаментных оснований – 0.7.
Добавки

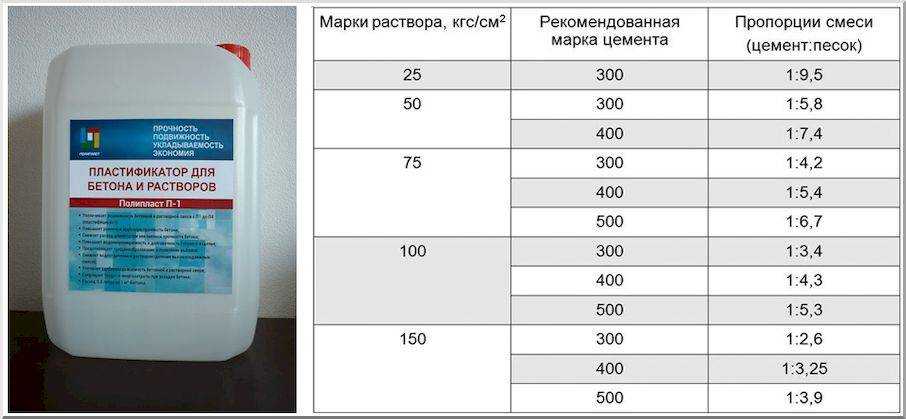

Пропорции сырья бетона м300 содержат еще один немаловажный компонент – различные добавки, повышающие качество. Существует несколько видов таких добавок:
- пластификаторы – улучшают подвижность. Если измерять пропорции для бетона м300 в ведрах, то на десять кубов растворной массы потребуется одно ведро такого компонента;
- добавки, улучшающие твердение и схватывание – кальциевый хлорид. При приготовлении бетона м300 своими руками пропорция такой добавки должна составлять от 0.2 до 2% на каждый куб;
- противоморозные составы – натриевый нитрит, кальциевый хлорид. С их помощью в зимнее время бетон лучше твердеет;
- компоненты, сокращающие расходы на наполнители – шлаки, порошки минерального происхождения.
Точный состав м300 и пропорции его ингредиентов на кубический метр
Такая марка считается наиболее востребованной для решения определенных вопросов в строительной сфере. Материал применяют для возведения фундаментных оснований, ограждающих конструкций, лестничных маршей и свай.
Чтобы знать, как сделать бетон марки 300 своими руками, необходимо помнить, что все компоненты берутся в максимально точном количестве.

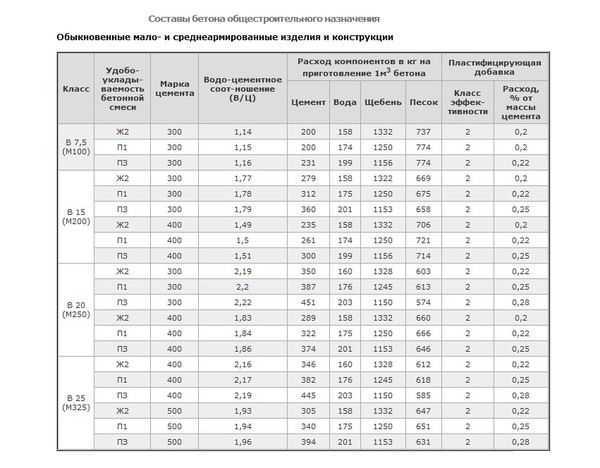

Состав бетонной массы указан в таблице:
Марка бетона | Материалы в кг (долях) | |||
Из цемента м400 (м500) | Щебенка | Песок | Вода, л | |
М300 | 382 (1) | 1 080 (2.8) | 705 (1.9) | 220 (0.6) |
В качестве примера рассчитаем количество компонентов в ведрах, составляющих пропорции бетона м300 (м400) из цемента м500. Необходимо взять цементный материал в количестве двух десятков ведер. Песок пропорционально составит тридцать два ведра, щебенка – 64. Воды потребуется около десяти ведер. Уточнив плотность каждого материала, можно легко понять, как приготовить бетон марки 300 своими руками.
Теперь рассмотрим, каковы пропорции бетона м300 из отсева. Он представляет собой фракцию, получаемую во время дробления камней горного происхождения. В таком процессе используется специальное сито. Размер частичек должен составлять от 0 до 10 мм.
Чтобы правильно определить пропорции отсева, следует от стандартной части вычесть по одной доле щебенки и песка, заменив их отсевом в соответствующем количестве.
К примеру, если для бетона применяли одну долю цемента, четыре – щебенки, три – песка, то в приготовлении растворной массы берут часть цемента, три – щебеночного камня, две – отсева либо песка.
